Оружие победы. Танк Т-34-85 снаружи и внутри
Да, хронологию пришлось несколько нарушить в показах боевой техники, и после Т-60 должен был стоять Т-34-76, но увы, танк готовили к праздничному мероприятию 9 Мая, потому не получилось пообщаться с ним. Просто заглянули, чтобы сравнить с 85-м, в котором дали возможность поснимать.
Из «тридцатьчетверок», признаюсь, мы вылезали очень задумчивые.
Скажем так: максимально задумчивые. В голове между приступами мигрени болталась одна мысль: «И на этом еще и воевали…» Речь шла не о боевых характеристиках, нет. Речь шла о возможности минимально комфортно находиться в танке.
Так вот, в Т-34 ее нет. Совсем.
Наверное, когда в танке был экипаж в три человека, еще можно было как-то… взаимодействовать. С точки зрения освоения пространства. Но когда наконец-то ввели четвертого члена экипажа, все стало совсем печально.
Но к взаимодействию мы вернемся, когда будет снимать видео по танкам с настоящим специалистом танкового дела, пока же можем сказать одно: так неудобно мы себя не чувствовали ни в одном танке ни до, ни после. Даже в Т-26 было как-то более комфортно. Видимо, английские корни давали о себе знать.
Т-34 карает вас на каждом квадратном дециметре. Стоит на десятую долю секунды забыться в тесноте танка, пытаясь впихнуть в кадр хоть что-то, нате… получите и распишитесь.
Т-34-85 в этом плане еще строже. Там пушка побольше, значит, места в башне еще меньше. А на этой технике не просто воевали. А успешно.
О ТТХ в этот раз не будет ни слова. Равно как об истории танка. Смысл повторяться, если и так все все знают?

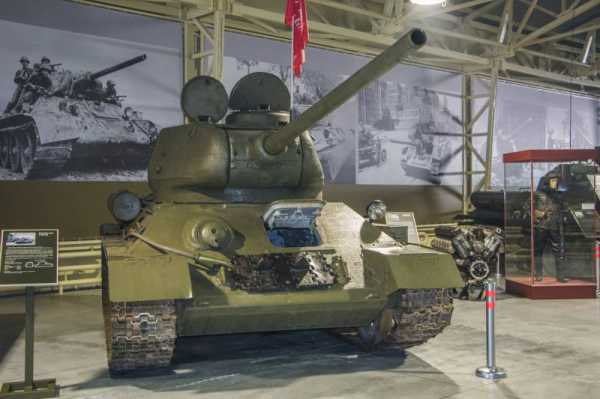

Танк, как видите, абсолютно рабочий и на ходу.

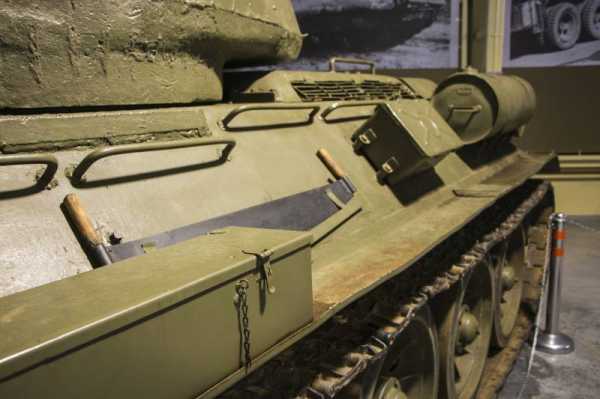

Сохранен весь инвентарь и ЗИП, и не просто сохранен. Даже пила именно такая, как та, что реально полагалась этому танку.
Собственно, на башню. Там есть небольшой сюрприз.
Сложно сказать, что за парень был этот Вася. Явно молодой, человек в возрасте так бы страдать не стал. А пацану — вполне. Вышкрябать на остывающей отливке башни свое имя… А вот как получилось, танк не сгорел в горниле войны. И стоит в Музее отечественной истории в Падиково. А как сложилась жизнь этого Васи, каким он стал Василием…

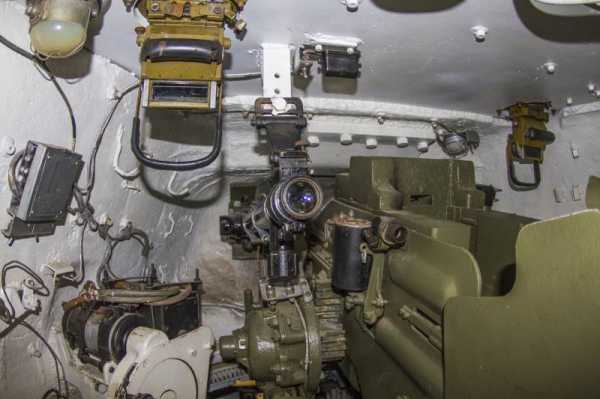

Панорама с единственного места, откуда внутри танка можно снимать. С места командира. И тут главное отличие от обычного Т-34 — прицел. Такой пошел уже на Т-34-85.

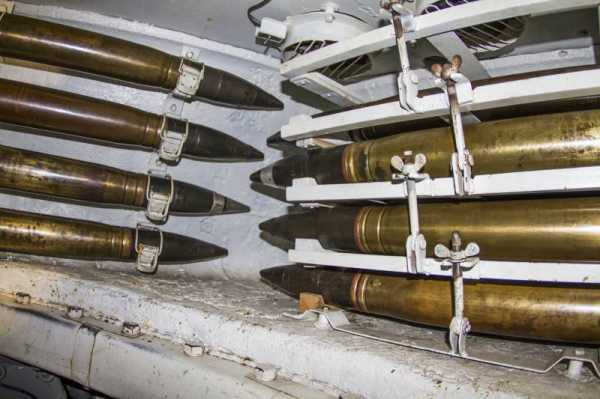

Боекомплект. Часть его. Вообще снаряды напихивались куда только можно, также как диски к пулеметам. По принципу «много не бывает».

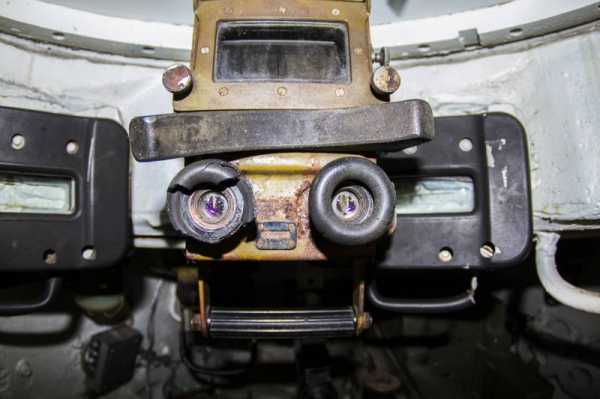

Вид с места командира на его оптику. Если обмотаться вокруг сиденья.

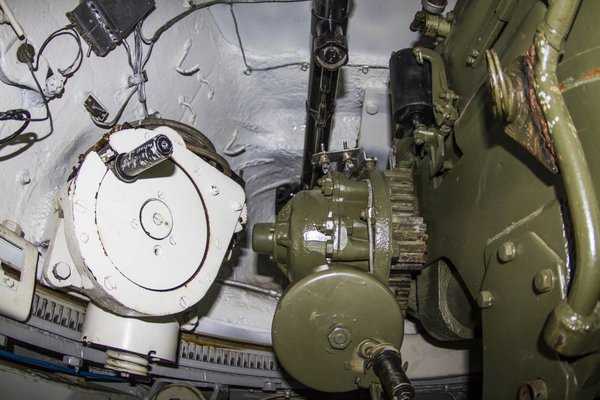

Механизмы ручного управления башней и орудием. В разные цвета — чтобы в бою, в запарке не перепутать. Вообще на удивление, в танке много подсказок и напоминаний.
Вид на казенник 85-мм пушки.
Примерно в этом месте в спокойном состоянии находилась голова стрелка-радиста. Если серьезно, то пулеметчик он. Рация была, как раз с ящика для нее и съемка делалась, но пулемет важнее.
Место механика-водителя. Кажется, что вполне нормально выглядит все. Залезть — можно, а вот назад — цирковая эквилибристика.
В «случае чего» этой паре было весьма непросто выбраться со своих мест. Ладно, нам было непросто, как воевавшим настоящим танкистам — не знаю.
Ну вот как есть: не бит, в родной краске, почти без пробега…

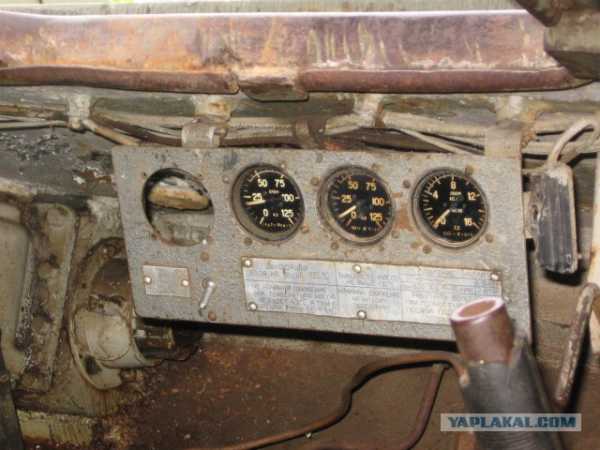

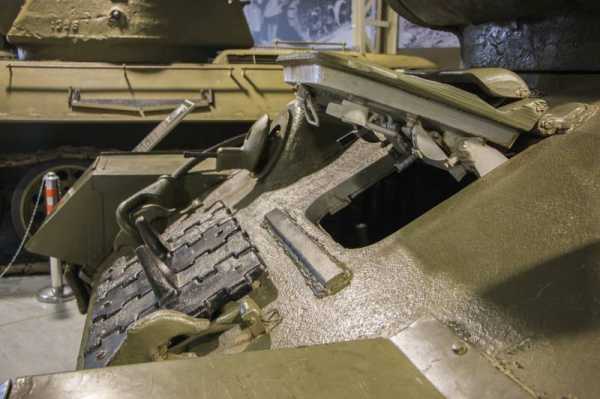

Мехводово хозяйство.
Немного об оптике, которую так всегда критикуют. В следующий раз, когда мы будем работать в этом музее, есть замысел поснимать через оптику. Надо будет только специальный объектив для этого взять, в этот раз не было его. Так что думаю, получится предоставить возможность посмотреть на мир глазами тех, кто в танке.
Перископ.
Командирский прицел, на башенке который.
Вытяжка, обеспечивающая отвод газов после выстрела.
Собственно, все. Очень просто и весьма по-спартански. Нет английской рациональности, нет американского комфорта. Да ничего нет, если так. Но есть нечто такое, неуловимое, что сделало Т-34 одним из лучших танков мира. Простота оружия, что ли… Просто понимаешь, что «Стюарт» — игрушка, комфортная и несерьезная. А Т-34 — реально машина для боя.
Автор: Роман Скоморохов
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
7lostworlds.ru
танк т 34 внутри » Моды Wargaming
Танк Т-34 — лучший танк Второй мировой войны впервые и мире вобрал в себя все качества машиныПружины размещались наклонно, в специальных шахтах, приваренных к бортам внутри корпуса
Л-11 с длиной ствола 30,5 калибра и начальной скоростью бронебойного снаряда – 612 м/с
Танк Т-34 (рис
Танк Т 34, взятый на вооружение в начале сороковых годов, во многом являлся инновационной конструкцией, однако сочетал в себе не только новейшие технические разработки, но и вынужденные решения
На танках Т-34 ранних выпусков устанавливалась 76-мм пушка обр
На танках Т-34 ранних выпусков устанавливалась 76-мм пушка обр
worldmod.ru

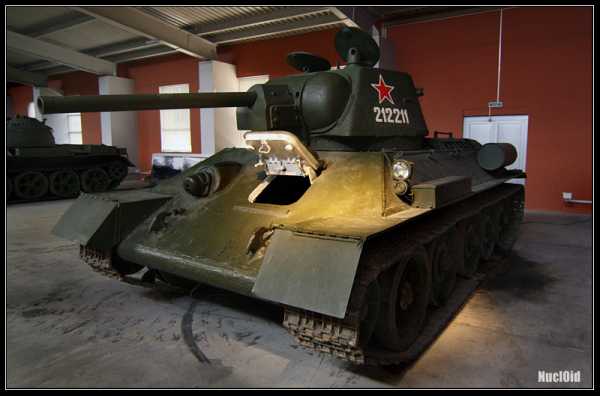

Как выглядит легендарный танк Т-34 изнутри
Боевым характеристикам лучшего советского танка дифирамбы поются на каждом шагу. Сегодня же мы рассмотрим бронемашину, в прямом смысле, изнутри. Забегая наперед, хочу сказать, что увидев, в каких условиях находились советские танкисты, их подвиг кажется еще более внушительным.

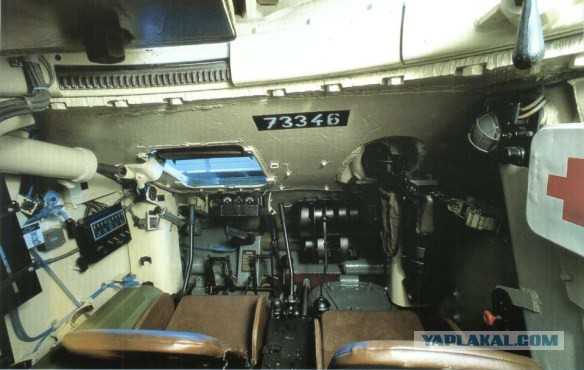

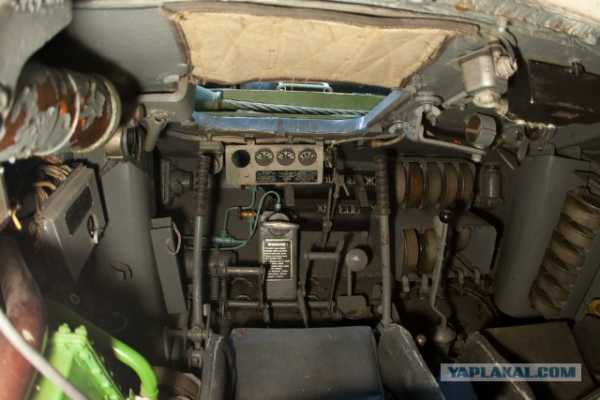

Начнем, пожалуй, с места механика-водителя:

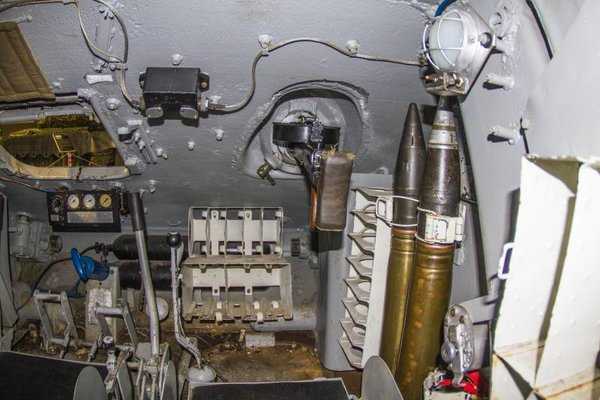

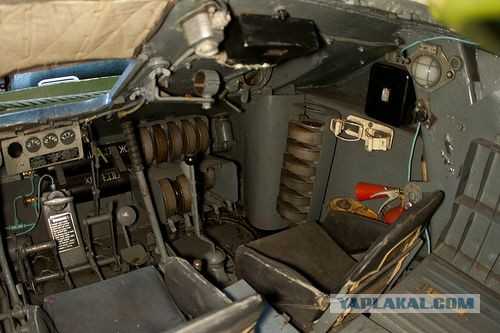

Оно же, но с другого ракурса. Справа — место радиста-пулеметчика.
Забраться на эти места достаточно просто, но покинуть танк — уже сложнее, особенно в экстренной ситуации.

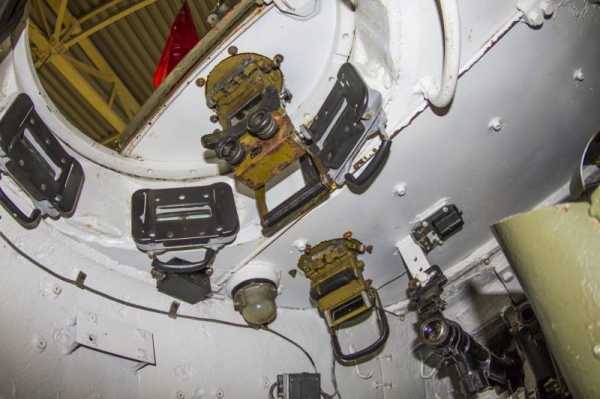

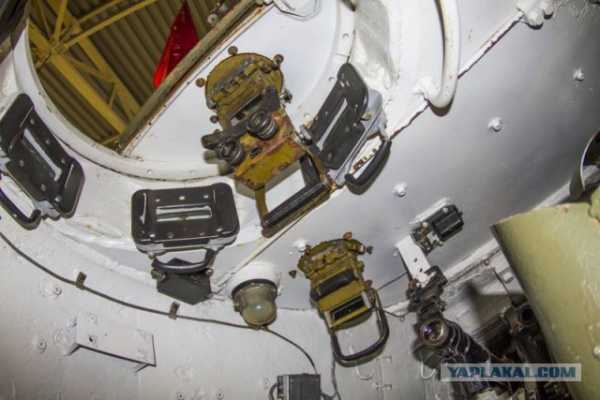

Командирское место с оптическим прибором наблюдения, а также смотровыми щелями, расположенными по периметру башни:

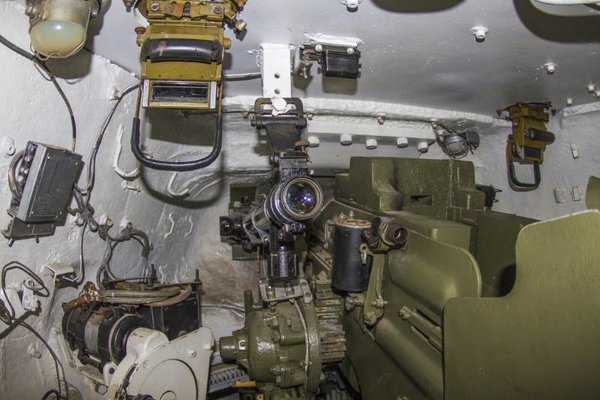

Механизмы управления башней (слева) и орудием (справа):

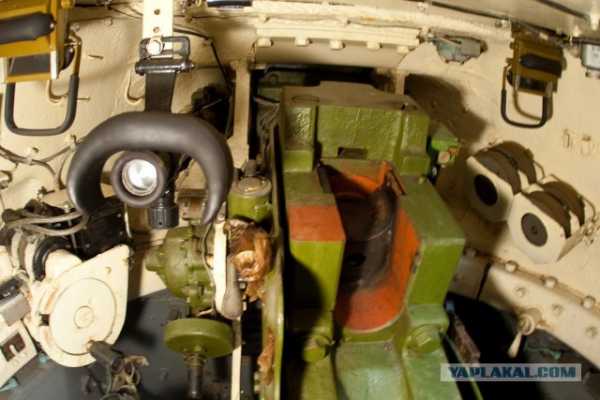

И казенник пушки:
В боевом отделении Т-34 умещалось 2 человека: командир танка и наводчик. А в Т-34-85 к ним же добавился и заряжающий, у которого, грубо говоря, даже не было сидячего места.
Хотя для снарядов и пулеметных дисков были отведены специальные места, на практике, для увеличения боекомплекта, их распихивали по всем свободным закуткам, коих было не много.

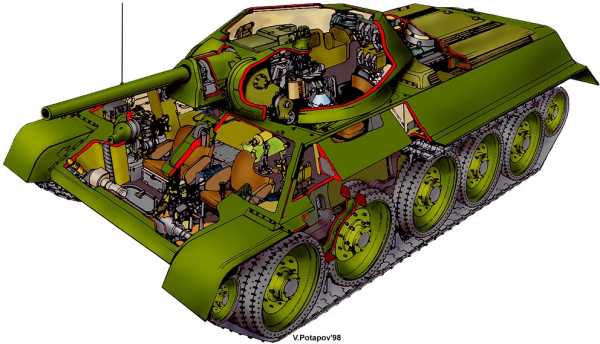

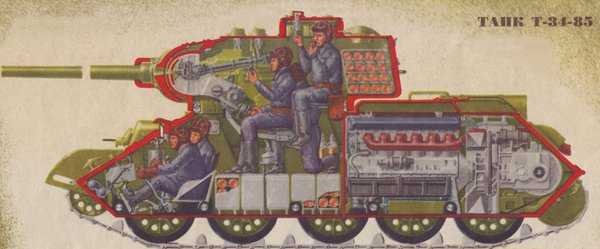

В целом рассадка экипажа выглядела как-то так:
При этом, хоть в Т-34-85 и меньше места, чем в оригинальной «тридцать четверке», конструкторам удалось более рационально распределить его, в следствие чего удобство экипажа несколько повысилось.
Источник
www.pravda-tv.ru
Внутри советского танка Т-34
Пожалуй, нет более известного танка, чем советский Т-34. Представленная в 1939 году, эта машина не была лишена «детских болезней». Но инновационная конструкция, и задел для последующих модернизаций позволили создать танк, совмещавший гениальную простоту с революционными решениями. Созданная в 1944 года модель Т-34-85 с новым орудием и башней привела все характеристики танка в идеальные пропорции. Это подтверждается тем, что серийное производство машины «пережило» всех ровесников (сборка проходила до 1958 года). А его активное боевое применение вплоть до 1990-х годов демонстрирует, что характеристики танка в некоторых условиях оказывались «вне времени».
Об этом танке было написано множество книг, и столько же – еще будет написано. Не будем повторяться, а просто рассмотрим внутренние объемы танка. Взглянем на условия, в которых танкисты многих стран мира добывали славные победы, и ощущали горечь поражений.
Экипаж машины состоит из 5 человек, а компоновка — классическая: с расположением моторно-трансмиссионного отделения в корме, и отделением управления в передней части корпуса. Приступим!

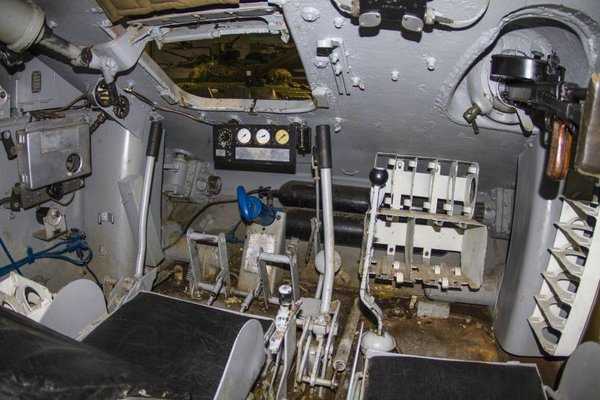

Механик-водитель
Этот член экипажа располагался в отделении управления, слева. Водителю танка были доступны 400 сил дизельного мотора В-2-34. Его запуск осуществлялся стартером СТ-700, или сжатым воздухом, баллоны которого располагались за нижним бронелистом. Поворот осуществлялся «классически» — посредством двух рычагов. Обзор в походном положении происходил через люк в лобовой бронеплите, а при закрытых люках – через два перископических прибора.
Стрелок-радист

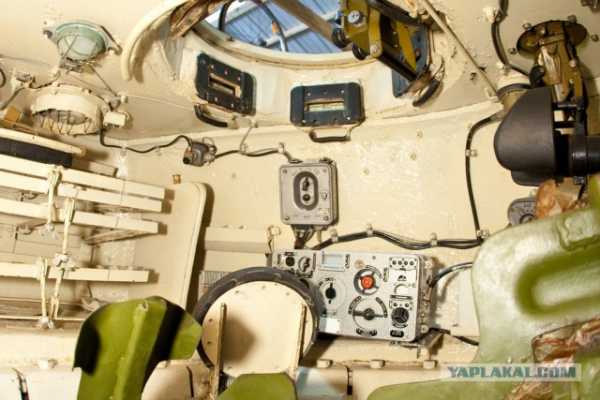

Оператор радиостанции орудовал устройством 9-РС, которое ранее располагалось в отделении управления, но позже переместилось в башню (с 1944 года – то бишь, с начала производства Т-34-85). Пулемет в лобовом бронелисте – ДТ калибра 7,62 мм. Стрельба осуществлялась с помощью прицела ППУ-8Т. Справа располагался стеллаж с пятью пулеметными магазинами. В полу под сидением стрелка-радиста находится люк для эвакуации обитателей отделения управления.
Наводчик
Оператор 85-мм орудия ЗИС С-53 (на части машин — Д-5Т) мог опустить пушку на 5 градусов вниз и поднять ее на 22 градуса. Горизонтальная наводка – 360 градусов. Поворот башни осуществлялся вручную, или с помощью электропривода. Для прицеливания использовался прицел ТШ-16 с углом зрения в 16 градусов и четырехкратным приближением. Кроме того, для лучшей осведомленности наводчик мог использовать прибор МК-4 в крыше башни.
Заряжающий
Третий башнер располагался справа от казенной части орудия. На стенке башни крепилась укладка с четырьмя дисками для спаренного пулемета ДТ. Снаряды укладывались в корме башни, и на полу боевого отделения – за спинами стрелка-радиста и механика-водителя. Два выстрела на хомутах крепились вертикально под правой рукой заряжающего. Масса снарядов: от 5,4 килограмм (подкалиберный) – до 9,5 (осколочно-фугасные).
Командир
Командир располагался за наводчиком и заряжающим. Для обзора поля боя использовался прибор МК-4, который дублировался пятью смотровыми щелями в командирской башенке. Для связи с экипажем использовалось переговорное устройство ТПУ-3-бисФ.
Как видите, танк Т-34-85 – при всей своей инновационности, имел и обратную сторону – весьма тесные внутренние объемы, и плотную компоновку. Но, вероятно, в период его создания приоритеты были иные – технологичность, простота и скорость производства.
yap-helper.ru
Рассказы об оружии. Танк Т-34-85 снаружи и внутри
Да, хронологию пришлось несколько нарушить в показах боевой техники, и после Т-60 должен был стоять Т-46-76, но увы, танк готовили к праздничному мероприятию 9 Мая, потому не получилось пообщаться с ним. Просто заглянули, чтобы сравнить с 85-м, в котором дали возможность поснимать.
Из «тридцатьчетверок», признаюсь, мы вылезали очень задумчивые. Скажем так: максимально задумчивые. В голове между приступами мигрени болталась одна мысль: «И на этом еще и воевали…» Речь шла не о боевых характеристиках, нет. Речь шла о возможности минимально комфортно находиться в танке.
Так вот, в Т-34 ее нет. Совсем.
Наверное, когда в танке был экипаж в три человека, еще можно было как-то… взаимодействовать. С точки зрения освоения пространства. Но когда наконец-то ввели четвертого члена экипажа, все стало совсем печально.
Но к взаимодействию мы вернемся, когда будет снимать видео по танкам с настоящим специалистом танкового дела, пока же можем сказать одно: так неудобно мы себя не чувствовали ни в одном танке ни до, ни после. Даже в Т-26 было как-то более комфортно. Видимо, английские корни давали о себе знать.
Т-34 карает вас на каждом квадратном дециметре. Стоит на десятую долю секунды забыться в тесноте танка, пытаясь впихнуть в кадр хоть что-то, нате… получите и распишитесь.
Т-34-85 в этом плане еще строже. Там пушка побольше, значит, места в башне еще меньше. А на этой технике не просто воевали. А успешно.
О ТТХ в этот раз не будет ни слова. Равно как об истории танка. Смысл повторяться, если и так все все знают?
Танк, как видите, абсолютно рабочий и на ходу.
Сохранен весь инвентарь и ЗИП, и не просто сохранен. Даже пила именно такая, как та, что реально полагалась этому танку.
Собственно, на башню. Там есть небольшой сюрприз.
Сложно сказать, что за парень был этот Вася. Явно молодой, человек в возрасте так бы страдать не стал. А пацану — вполне. Вышкрябать на остывающей отливке башни свое имя… А вот как получилось, танк не сгорел в горниле войны. И стоит в Музее отечественной истории в Падиково. А как сложилась жизнь этого Васи, каким он стал Василием…
Панорама с единственного места, откуда внутри танка можно снимать. С места командира. И тут главное отличие от обычного Т-34 — прицел. Такой пошел уже на Т-34-85.
Боекомплект. Часть его. Вообще снаряды напихивались куда только можно, также как диски к пулеметам. По принципу «много не бывает».
Вид с места командира на его оптику. Если обмотаться вокруг сиденья.
Механизмы ручного управления башней и орудием. В разные цвета — чтобы в бою, в запарке не перепутать. Вообще на удивление, в танке много подсказок и напоминаний.
Вид на казенник 85-мм пушки.
Примерно в этом месте в спокойном состоянии находилась голова стрелка-радиста. Если серьезно, то пулеметчик он. Рация была, как раз с ящика для нее и съемка делалась, но пулемет важнее.
Место механика-водителя. Кажется, что вполне нормально выглядит все. Залезть — можно, а вот назад — цирковая эквилибристика.
В «случае чего» этой паре было весьма непросто выбраться со своих мест. Ладно, нам было непросто, как воевавшим настоящим танкистам — не знаю.
Ну вот как есть: не бит, в родной краске, почти без пробега…
Мехводово хозяйство.
Немного об оптике, которую так всегда критикуют. В следующий раз, когда мы будем работать в этом музее, есть замысел поснимать через оптику. Надо будет только специальный объектив для этого взять, в этот раз не было его. Так что думаю, получится предоставить возможность посмотреть на мир глазами тех, кто в танке.
Перископ.
Командирский прицел, на башенке который.
Вытяжка, обеспечивающая отвод газов после выстрела.
Собственно, все. Очень просто и весьма по-спартански. Нет английской рациональности, нет американского комфорта. Да ничего нет, если так. Но есть нечто такое, неуловимое, что сделало Т-34 одним из лучших танков мира. Простота оружия, что ли… Просто понимаешь, что «Стюарт» — игрушка, комфортная и несерьезная. А Т-34 — реально машина для боя.
