Почти за два года до фашистского нападения на СССР, на западной Украине произошёл первый бой между немецкими и советскими войсками. 19 сентября 1939 года передовые части Красной Армии, занимавшие свою зону ответственности в районе Львова, согласно советско — германскому договору о ненападении, внезапно были атакованы немецкими танками. Кроме связок ручных гранат у советской пехоты не имелось никаких противотанковых средств, она ничем не могла ответить на танковую атаку и понесла значительные потери.
В результате этого инцидента артиллерийское управление РККА выдало конструкторам срочное задание: создать крупнокалиберное противотанковое ружьё. Весной 1940 года ПТР Николая Рукавишникова было принято на вооружение под обозначением ПТР-39.
ПТР-39 конструкции Николая Рукавишникова
Военная разведка Третьего рейха затеяла сложную игру по дезинформации советского командования. Были подброшены документы с чертежами тяжёлых немецких танков, у которых броня превышала 100 мм. Весной 1940 года маршал Г.И. Кулик, начальник главного артиллерийского управления РККА, поднял вопрос о неэффективности существующих противотанковых средств против «новейших танков Германии», о которых появились разведданные. В июле 1940 года производство ПТР-39 Ковровским заводом им. Киркижа приостановили.
Однако, нападая на СССР, Вермахт использовал много легкобронированной техники: трофейные французские танки «Рено» и устаревшие немецкие танки Т — I и Т — II, противостоять которым ПТР-39 могло.
Французский танк Renault R35

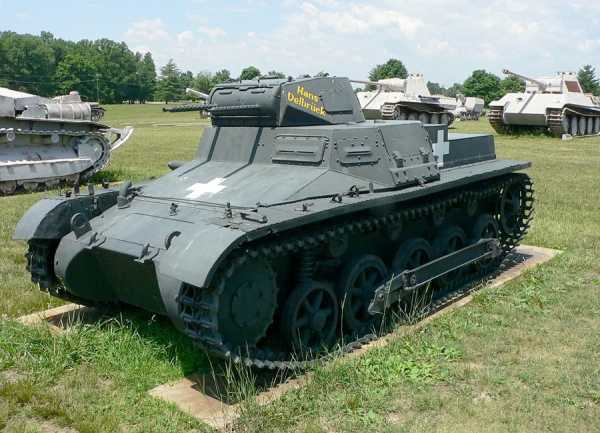

Немецкий танк Т-1 (Panzerkampfwagen I)
Немецкий танк Т-2 (Panzerkampfwagen II)
В результате повторных испытаний выяснилось, что ружьё давало большой процент осечек и было трудоёмко в производстве, его отправили на доработку.
В первые месяцы войны советские войска потеряли много противотанковых орудий. Для ускорения работ над технологичным и эффективным 14,5-миллиметровым противотанковым ружьем Сталин на заседании Государственного Комитета Обороны предложил поручить разработку ещё двум конструкторам. В июле задание выдали С.Г. Симонову и В.А. Дегтяреву. Сталин лично позвонил Василию Алексеевичу Дегтярёву и сказал, что ружьё нужно сделать как можно проще и как можно быстрее для предстоящих боёв за Москву. Через 22 дня опытные образцы были готовы. 29 августа 1941 года ПТРД и ПТРС были приняты на вооружение Красной Армии.
Бронебойщики на параде
Первую партию в 300 единиц ПТРД закончили в октябре и уже в начале ноября ее отправили в 16-ю армию Рокоссовского. 16 ноября 1941 года ружья были впервые применены в бою.
Расчёт противотанкового ружья
Самым известным стало столкновение у разъезда Дубосеково во время обороны Москвы группы истребителей танков 2-го батальона 1075-го полка 316-й стрелковой дивизии Панфилова и 30-ти немецких танков. 18 танков, участвовавших в атаках, было подбито. К 30 декабря 1941 года выпустили 17 688 ружей, а в течение 1942 года — еще 184 800.
Обучение бойцов РККА
Противотанковое однозарядное ружьё обр.1941 года системы Дегтярёва
В войне на Донбассе, будучи оружейником в бригаде «Восток», ПТРД я встречал много раз. Однако ни разу не приходилось его ремонтировать. Однажды в августе 2014 года помог бойцу подразделения, которое специализировалось на уничтожении вражеской бронетехники, почистить это ружьё. До этого он чистил только ствол, а я предложил разобрать затвор и ударно-спусковой механизм.
Чашечка остова затвора для помещения шляпки патрона
Ржавчины было много, и мы разобрали ружьё полностью, почистили и смазали.
Чтобы разобрать ПТРД, я скачал наставление по стрелковому. Для меня было неожиданностью узнать, что затвор после выстрела сам отпирался, уходил назад и вставал на затворную задержку, выбрасывая гильзу.

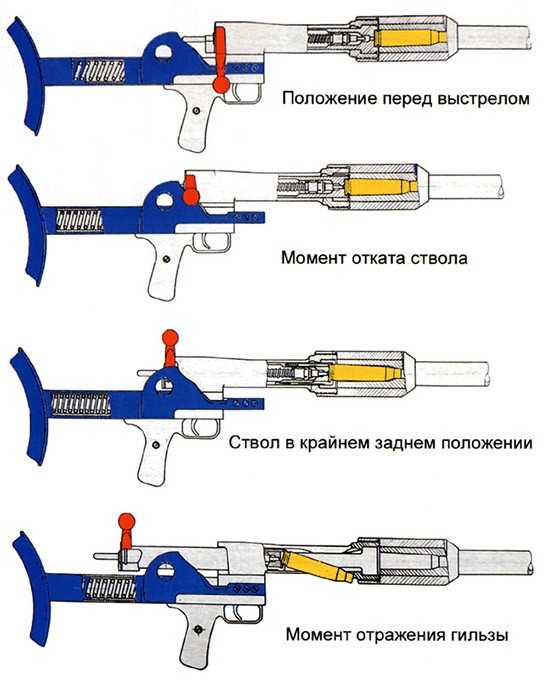

Схема работы подвижной системы

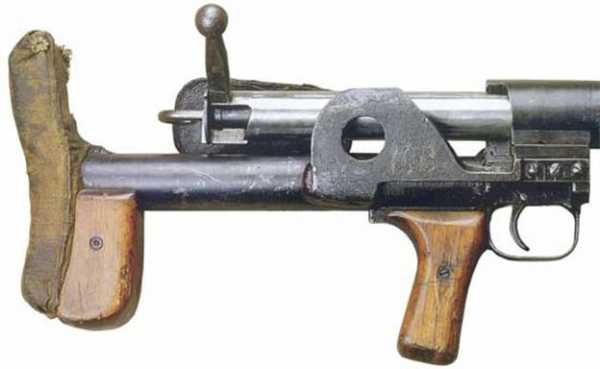

Ствольная и спусковая коробки соединялись жёстко.
Затвор в положении перед выстрелом
Спусковая коробка — связанна с внутренней трубой приклада.

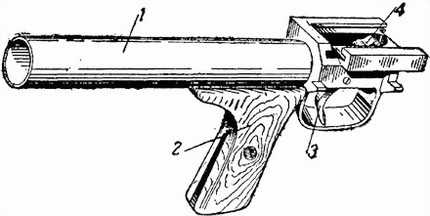

Спусковая коробка с внутренней трубой
Внутренняя труба, имеющая пружинный амортизатор, вставлялась в трубу приклада.
Приклад ПТРД
Подвижная система (затвор, ствольная коробка и ствол) после выстрела отходила назад, рукоятка затвора «набегала» на копирный профиль, закрепленный на прикладе, и при повороте отпирала затвор.

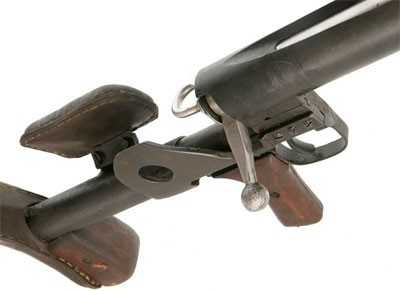

«Набегающая» рукоятка затвора на копирный профиль, закрепленный на прикладе
Затвор после остановки ствола по инерции отходил назад, вставая на затворную задержку, при этом гильза выталкивалась отражателем в нижнее окно в ствольной коробке.
Затворная задержка
Пружина амортизатора возвращала подвижную систему в переднее положение.
Автоматическое открывание затвора увеличивало скорострельность

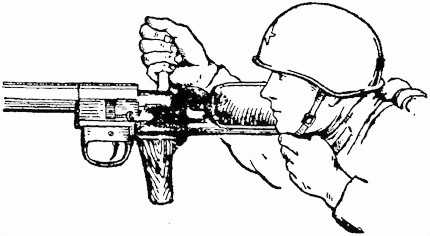

Вкладывание в верхнее окно ствольной коробки нового патрона, его досылание, а также запирание затвора производили вручную.
Зарядка ПТРД новым патроном
Запирание затвора

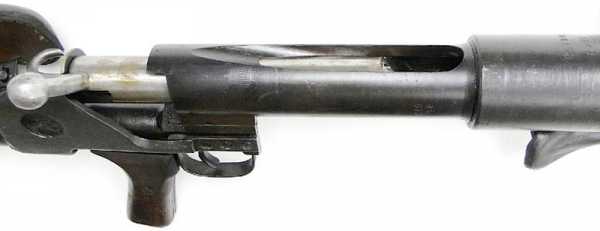

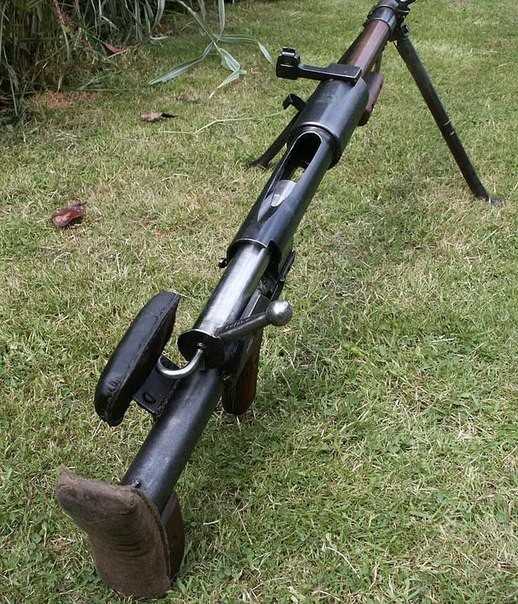

Верхнее окно ствольной коробки ПТРД
Я сам понял не сразу, а потом долго объяснял ополченцу, которому взялся помогать в чистке ружья, систему работы автоматического открывания затвора. Он сказал, что на этой ПТРД такого не было. Ручка затвора после выстрела лишь немного подымалась вверх и нужно было вручную тянуть затвор к себе, чтобы извлечь стреляную гильзу. Мне было интересно, сработает ли автоматика на почищенном и смазанном ружье. Я посоветовал протереть патроны промасленной ветошью, как сказано в наставлении по стрелковому делу, для лучшей экстракции гильзы. И это легендарное оружие победы заработало, как в былые времена. Скорость перезарядки увеличилась в два раза.
Ополченец с ПТРД
Подразделения ополченцев ДНР на начальных этапах противостояния с ВСУ использовали все возможности для борьбы, в том числе и противотанковые ружья времён ВОВ. Это переносное мобильное оружие может поражать противника за укрытием, бороться с лёгкой бронетехникой и автомобилями из засад. Отлично поражает цель через кустарники и лесополосы. Для реактивной гранаты, выпущенной из гранатомёта, это — непреодолимая преграда. Многие улучшали характеристики ПТРД, используя современные средства.

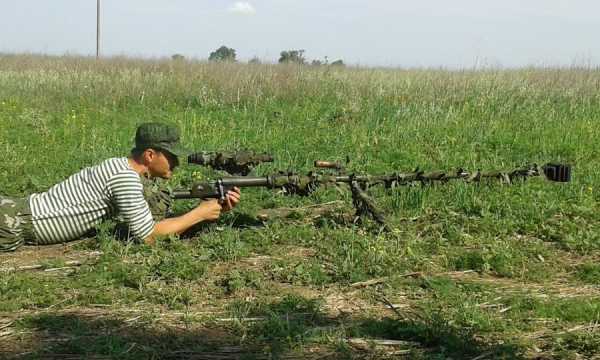

ПТРД с улучшенным дульным тормозом и оптическим прицелом
Ставили другой дульный тормоз для уменьшения отдачи. Наваривали пламегасители, так как вспышка от выстрела видна издалека и демаскирует позицию стрелка. Для увеличения точности стрельбы ставили оптические прицелы, выдерживающие сильную отдачу при выстреле.
ПТРД с нестандартной системой крепления оптического прицела
Многие снайпера армии ДНР до сих пор используют это ружьё, даже без усовершенствований, как антиснайперское оружие. Сейчас идут позиционные бои и снайперы противника оборудуют скрытые позиции для стрельбы за бетонными и железными конструкциями. Могут использоваться и толстые деревянные брёвна, мешки с песком и земляные насыпи. Поразить противника через эти сооружения из 7,62 миллиметровой снайперской винтовки Драгунова очень сложно, а иногда и невозможно. ПТРД может, оно на дальности 400 метров пробивает 40 мм брони. Опытный снайпер сможет уничтожить практически любую оборудованную снайперскую позицию противника, уничтожить пулемётное гнездо, повредить вражеское полевое орудие или миномёт, вывести из строя легкобронированную технику или автомобиль, есть вероятность повредить или сбить вертолёт.
На Донбасс пришли не только украинские снайперы, иностранные наёмники с точными дальнобойными винтовками тоже воюют на фашистской стороне. Бойцы армии ДНР дают достойный отпор всем врагам, используя творческий подход в решении сложных тактических задач и комплекс контрснайперских мер, в которых ПТРД занимает достойное место.
Группа отряда «Суть времени»
vis0tnik.livejournal.com
Противотанкового ружье Дегтярева-ПТРД. Обзор, фото, видео, характеристики.
Обзорная статья на противотанковое ружье ПТРС
Фотоподборка-1: Ружья ПТРД и ПТРС
Фотоподборка-2: Детальные фото ПТРД
Фотоподборка-3: Фото солдат с ПТРД
Фотоподборка-4: ПТРД с оптическим прицелом
Фотоподборка-5: ПТРД на Донбассе
Фотоподборка-6: Детальные фото ПТРД
История создания
Противотанковое ружье ПТРД-41-оно же Противотанковое Ружье Дегтярёва образца 1941 года заказывалось для нужд армии с 29 августа 1941 года по декабрь 1944 года. Конструктором оружия являлся знаменитый оружейник на то время Дегтярев Василий Алексеевич. Стоит напомнить, что Дегтяерев стал создателем ДП/ДПМ, ДТ, ДШК, ПТРД, ППД. Так же при создании противотанкового ружья в КБ-2 принимали участие Н. Бугров, С. Крекин, А. Дементьев, Г. Гаранин. За время войны было выпущено боле 281 000 ПТРД. По современной классификации противотанковое ружье Дегтярева с калибром 14,5х114 смело можно отнести к антиматериальным винтовкам. Среди солдат времен ВОВ ПТРД называли «Удочкой». Название «Удочки» было получена из-за габаритов ПТРД, плюс бойцы с ПТРД должны были подпустить вражеский танк по возможности ближе к себе «подсекать» , что бы произвести выстрел способный пробить броню танка.
Первые попытки по созданию и выпуску ПТР были еще в ноябре 1938 года, когда Главное Артиллерийское Управление РККА дало задание по созданию ПТР под 12,7-мм, 14,5-мм, 20-мм бронебойные патроны. Но спустя год военные отказались от дальнейшего развития и создания новых ПТР посчитав, что в скором будущем у противника будут танки с броней не менее 60-80-мм и надобность в таком оружие отпадает.
Задачу по созданию ПТР поставил сам Сталин в июле 1941 года и данная задача была выполнена за рекордные 22 дня, что является рекордным для стрелкового оружия такого калибра. Первый серийный образец был представлен в середине августа 1941 года. Изначально опытные образцы ПТРД имели магазинное питание патронам, но в дальнейшем магазин упразднили для простоты конструкции, фото опытных образцов можете увидеть ниже.. Одновременно с ПТРД на вооружение был принят ПТРС с которым они стали «братьями» на протяжении всей ВОВ. ПТРД оказалось гораздо проще в производстве по сравнению с ПТРС, что позволило наладить массовый выпуск быстрей по сравнению с ПТРС. Да и технология производства требовало меньше часов при создании ружья и менее оснащённые токарные цеха. Первые ружья стали выпускать на Ковровском Оружейном Завода, а потом и в начале 1942 года в Ижевске. Первый образец ружья имел магазинное заряжание, но для упрощения производства от магазина пришлось отказаться.
Первые 300 ПТРД прям с завода по приказу командующего Западным фронтом Г.К. Жукова от 26 октября 1941 прям с Ковровского Завода были направлены в 16-ую армию генерал-майора К.К. Рокоссовского, который обеспечивал оборону Москвы на волоколамском направлении. ПТРД использовали для борьбы с бронеавтомобилями, легкими и средними танками. Помимо борьбы с бронетехникой ПТРД успешно использовали против ДОТов и пулеметных точек на дальности до 800 метров-способен пробивать бетон толщиной до 20 см, а также против самолетов на дальности до 500 метров.
Боевое применение
ПТРД способен пробивать бронесталь до 40-45 мм с расстояния в 100 метров и 30-35 мм бронестали на расстояние в 300 метров. Бытует мнение, что ПТРД и ПТРС были сняты с вооружения, так как современные танки имели более толстую броню, которую уже не могли пробить противотанковые ружья. С данным мнением не обосновано, так как с ПТРД можно «кошмарить» в боковую броню, где толщина брони позволяла их пробивать. Кучность при стрельбе на дистанции 100 метров 20 см, на дистанции 300 метров 63 см и на 500 метров 103 см. Второй момент, что с помощи противотанковых ружей можно было повредить ствол танку. Да и целей помимо тяжелых танков было предостаточно: ДОТы, пулеметные точки, бронеавтомобили, низколетящая авиация. Как мы видим у ружья работы «за глаза». Снятие ПТРД вместе с ПТРС с производства в декабре 1944 года скорей всего связано с тем, что исход войны уже был решен, а количество выпущенных противотанковых ружей уже было достаточным для нужд армии. Вот примеры интересных фотографий об использовании ПТРД в конце ВМВ: на реке Эльбе в Германии, Торгау (фото-1), 14,5-мм пробойны в японском танке Чи-Ха (фото-1, фото-2), Германия, Косвиг (фото-1). Скорей всего возникает вопрос: «Почему после ВОВ отказались от антиматериальных винтовок и не вели новые разработки долгие 60 лет?». Так антиматериальные винтовки очень эффективны при бое в городе против БТРов и БМП, так как можно произвести эффективную серию выстрелов по цели даже из небольших помещений. А на расстояние в несколько километров можно поджечь не бронированную технику врага, постройки и сковать действия врага угрозой попадания. При всем этом у оружия есть еще плюс, как низкая цена боеприпасов и их распространённость (14,5-мм пулемет КВПТ), мобильность по сравнение с ручными гранатометами. Последние военные конфликты, когда с военных складов на Украине спустя 70 лет на поле боя снова дали о себе знать ПТРД и ПТРС, которые показали свою эффективность с обеих сторон конфликта.
Помимо борьбы с бронетехникой врага ПТРД позволил войскам повысить моральных дух бойцов и победить «танкобоязнь». Теперь пехота могла дать отпор моторизированным частям врага, при этом пехотные части были очень мобильны. Враг зная о наличии противотанковых ружей должен был менять тактику и значительно замедлял скорость вражеских атак.
Поражение техники обеспечивал мощный патрон 14,5х114 мм принятый на вооружение 16 июля 1941 года Б-32 (бронебойно-зажигательный с закаленным стальным сердечником) и БС-41 (бронебойно-зажигательный с карбид-вольфрамовым стержнем, тогда получил название «победит», а сейчас мы его используют для сверление бетона и кирпича). Энергия пули составляет почти 30 кДж. Для примера энергия патрона 12,7х108 мм для пулемета ДШК составляет 18 кДж. При пробитие танка мог произойти пожар, повреждение управления или нанесен вред экипажу бронестержнем и осколками брони самой техники. Для уничтожения вражеского танка иногда требовалось до 10 пробитий.
Со слов человека, которому удалось достаточно в наше время из ПТРД по мишеням, то он оставил положительное мнение о нем, так как прицеливание по цели проста, а слухи о большой отдачи способная ломать ключицу является мифом. Недостатком ружья во время боя является его демаскирование, так как происходит громкий звук выстрела сопровождающий огненной вспышкой и разлетом в разные стороны пыли, щепок и листвы, которые раскидывают пороховые газы проходя дульный тормоз. В теплое время года после 5-7 выстрела над стволом ПТРД появляется «мираж», который образуется от раскаленного ствола, что не мешает продолжать стрельбу, так как прицел вынесен на левую сторону ружья, но является проблемой для левшей, которые не смогут прицеливаться из ПТРД.
Боевой расчет ПТРД состоял из двух человек. Второй расчет помогал перезаряжать ружье искал цели и корректировала огонь. Так же второй боец помогал переносить ружье на поле боя. ПТРД по полю боя мог переносить один боец. Второй боец, как правило имел оружие прикрытия: ППШ или винтовку Мосина. Для переноски патронов использовались сумки на 20 патронов.

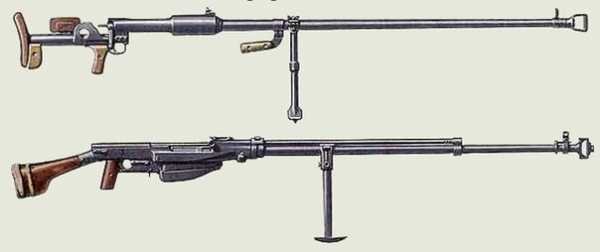

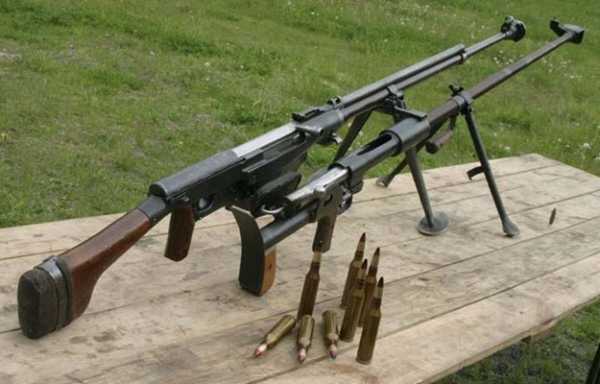

Стоит так же сравнить ПТРД с его «братом» ПТРС, так как ружья вместе были на войне. ПТРД был проще в производстве, имел меньше вес-17 кг против 21 кг, имел более надежный механизм и меньше в габаритах. Но ПТРД проигрывал по дальности прицельной стрельбы 1000 метров против 1500 метров у ПТРС. ПТРД имел меньшую скорострельность: 8-10 выстрелов против 15 выстрелов в минуту у ПТРС.
Конструкция

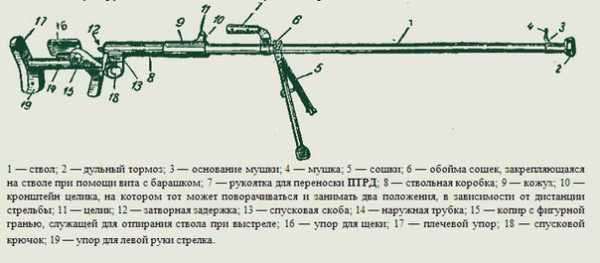

Конструкция ПТРД состояла из сошек, дульного тормоза, продольного-поворотного затвора с пружиной, рукоятки и приклада-лафета. Силу отдачи снижает дульный тормоз, подушка приклада и пружина в прикладе-лафете. Механизм ружья однозарядный. В конструкции имеется интересная идея, которая повышает скорострельность ружья и уменьшает утомляемость стрелка. Так при отдаче происходит короткий ход приклада-лафета и рычаг затвора встречается со специальным кронштейном который открывает затвор и экстрагирует гильзу. Стрелянная гильза скидывает в нижнее окно. Заряжание происходит через верхнее окно. Недостатком конструкции можно назвать отсутствие магазинного питания от которого отказались в начале войны. Ствол имел восемь нарезов для придания вращения пули. Для удобства переноски предусмотрена рукоятка. ПТРД имел открытий прицел с левой стороны с целиком ведения огня от 0-400 метров и 400-1000 метров. Прицел с левой стороны не обеспечивал левшам возможность стрельбы из ружья. Недостатком конструкции можно назвать отсутствие магазинного питания от которого отказались в начале войны, что сделало бы ПТР более скорострельным.
Еще во время ВОВ были попытки установить оптический прицел на ПТРД, но попытки установить прицел были не реализованы. Во время военного конфликат на Украина в 2014-2017 на ПТРД стали успешно устанавливать различные модели оптических прицелов. По имеющимся данным удается пристрелять ПТРД на дистанцию 2400 метров, на таком расстояние обеспечивается попадание в легковой автомобиль. Стрельба на дистанции свыше 1500 метров по БТР/БМП бесполезна.
Итоги
ПТРД во время появился у советских солдат, помог обронять страну в первые месяцы войны сдерживая легкие танки немецких войск. Даже после появления более защищенных танков у немцев ПТРД продолжали использовать против легкобронированной техники, низколетящей авиации, о чем свидетельствует множество фотографии времен ВОВ. В наше время ПТРД часто использовали на Донбассе, возможно ружья находились на военных складах длительного хранения со времен ВОВ.
Трофейные ПТРД с радостью использовали немецкие войска под индексом Panzerbüchse 783. Часть ружей была передана в польские и болгарские войска. После ВМВ ПТРД использовали в корейской войне 1950-1953 года (фото-1, фото-2).
| Количество выстрелов | 5 патронов |
| Калибр ствола | 14,5х114 мм, 1350 длина ствола |
| Боевая скорострельность | 8-10 выстрелов в минуту |
| Максимальная скорострельность | нет данных |
| Прицельная дальность | 1000 метров |
| Максимальна дальность стрельбы | 2500 метров по не бронированным целям |
| Эффективная стрельба | 800 метров |
| Начальная скорость вылета | 1020 м/с |
| Автоматика | ручная перезарядка, болтовая схема |
| Вес | 17,3 кг+1,1 кг (20 патронов) |
| Энергия пули | 29,8 КДж |
| Размеры | 2000 мм |
| Оружейные заводы | Тип ПТР | 1941 | 1942 | 1943 | 1944 | Всего |
| Завод №2 НКВ Ковров | ПТРД | 16038 | 144959 | 78463 | 239460 | |
| Завод №74 НКВ Ижевск | ПТРД | 1611 | 40040 | 41651 | ||
| ПТРС | 2 | 29416 | 42521 | 19436 | 91375 | |
| Завод №614 НКВ Саратов | ПТРС | 75 | 35227 | 38346 | 13539 | 81187 |
| Завод №385 НКВ Златоуст | ПТРД | 17726 | 5719 | 6334 | 12053 | |
| Итого | 17726 | 249642 | 165049 | 39309 | 471726 | |
и
war-time.ru
ПТРД и ПТРС — все про оружие человечества
ПТРД и ПТРС
ПТРД
С началом Великой Отечественной советская пехота не имела противотанковых ружей по причине того, что наши аналитики перед войной ошибочно полагали, будто Вермахт имеет толстобронные танки, против которых не то что ружья, но даже Сорокопятка будет бессильна. Именно поэтому в предвоенные годы упор делался на разработку таких орудий, как Ф-22 и ЗИС-2. Однако в ходе боевых действий выяснилось, что основная масса немецких танков не имеет толстой брони и может поражаться даже бронебойными пулями 12,7-мм пулемета ДШК. В связи с этим, в июле 1941 года многие конструкторы получили задание разработать противотанковое ружье в кратчайшие сроки. Одновременно была сделана попытка запустить в производство 7,92-мм немецкое ружье PzB-39 в качестве временной меры. Через месяц конструкторские бюро В. А. Дегтярева и С. Г. Симонова представили для полигонных испытаний свои ружья, созданные под 14,5-мм патрон. Поскольку ни одно из ружей не имело существенных преимуществ, то на вооружение были приняты оба.
Ствол ПТРД имел канал с восемью нарезами, вьющимися слева вверх направо, дульный тормоз для уменьшения отдачи, по середине располагаются рукоятка для переноски оружия и паз для крепления сошек. В передней части ствола имелось основание мушки, на которое была посажена сама мушка, а в задней располагался кронштейн прицела. На ствольной коробке слева расположена затворная задержка, а снизу — спусковой механизм. Снаружи располагались верхнее окно для вкладывания патрона, нижнее окно для выбрасывания стреляной гильзы, площадку с выступом для соединения с прикладом, вырез для движения рукоятки затвора при запирании и отпирании канала ствола.
Внутри ствольная коробка имела канал для помещения затвора, два продольных паза и два опорных выступа. Спусковой механизм состоял из спускового крючка, спускового рычага, шептала и двух пружин — для шептала и спускового рычага.
ПТРД можно назвать четверть-автоматическим оружием. Дело в том, что открывание затвора и выбрасывание гильзы у него происходят автоматически, а вставление патрона и закрывание затвора осуществляются вручную. При выстреле под давлением пороховых газов на дно гильзы ствол со ствольной и спусковой коробками и затвором отходят назад, заставляя сжиматься пружину амортизатора. При отходе подвижной системы назад рукоятка затвора, дойдя до кривой грани копира, начинает скользить по ней и поворачивается влево; при этом боевые выступы затвора выходят из-за опорных выступов ствольной коробки и становятся против продольных ее пазов. В дальнейшем затвор, двигаясь назад по инерции, отделяется от заднего среза ствола, а зацеп выбрасывателя извлекает из патронника гильзу, и когда гильза становится против нижнего окна ствольной коробки, отражатель выталкивает ее из-под зацепа выбрасывателя. Затвор, наткнувшись левым боевым выступом на затворную задержку, останавливается в заднем положении. Пружина амортизатора, поглотив энергию отдачи, возвращает ствол со ствольной коробкой в крайнее переднее положение.
ПТРС
Вследствие более сложной конструкции, противотанковое ружье Симонова осваивалось в производстве не столь быстрыми темпами, как ПТРД. Так, к январю 1942 года удалось выпустить всего 77 ружей, но до конца года было произведено уже 63 308 ружей. Общее же число противотанковых ружей обеих систем, выпущенных в течение войны, оценивается в 400 тысяч штук.

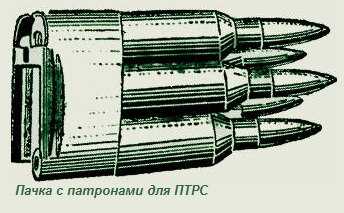

ПТРС имело пачечное заряжание. При заряжании затвор отводился назад, крышка магазинной коробки открывалась, и снизу вставлялась пачка с пятью патронами. При отводе затвора сначала двигался один стебель, который затем производил отпирание затвора, приподнимая своим наклонным выступом заднюю часть остова. Стебель и остов затвора после этого двигались совместно, сжимая возвратную пружину. Ограничение движения затвора определяется упором задней стенки остова в перемычку ствольной коробки; в этом положении затвор удерживался остановом затвора. Приподнятый подавателем останов затвора освобождал автоматический спуск, а последний — защелку магазинной коробки. При движении назад затвор задним срезом поворачивал головку курка и ставил курок на боевой взвод.
При выстреле по прохождении пулей сечения ствола у газоотводного отверстия пороховые газы поступают в газовую камору и пол их действием поршень со штоком и толкатель получают движение назад. Толкатель, сжимая свою пружину, передает движение стеблю затвора. При отпирании затвора и отходе его в заднее положение выбрасыватель извлекал стреляную гильзу из патронника, которая при дальнейшем движении назад встречала отражатель и выбрасываелась из ствольной коробки через верхнее окно последней.
Использовалась следующая тактика применения противотанковых ружей: в наступлении расчеты ПТР действовали в боевых порядках подразделений на танкоопасных направлениях, занимали позиции впереди в промежутках между стрелковыми взводами и на флангах рот. Практиковалось также шахматное расположение ПТР по фронту и в глубину на расстоянии 50–100 метров друг от друга со взаимным простреливанием подступов и с широким применением кинжального огня.
Широко распространенное ныне мнение, что с появлением у немцев толстобронных танков сделало противотанковые ружья бесполезными — неверно. Во-первых, легкие танки не исчезли вдруг, но продолжали еще весьма долго воевать. А кроме того, помимо танков Вермахт располагал довольно-таки значительным количеством бронетранспортеров и бронеавтомобилей.
Кроме того, встречаются упоминания, что противотанковые ружья с успехом использовались против полевых деревянных ДЗОТов.
Впервые штатно противотанковые ружья были включены в стрелковую дивизию с 6 декабря 1941 года: в штат стрелкового полка (№ 04/751) была включена рота ПТР. Она состояла из управления (7 человек) и трех взводов ПТ ружей по три отделения. Всего во взводе было 24 человека, 1 повозка и 9 ПТР (т. е. 3 ружья на отделение).
Бой у разъезда Дубосеково в котором совершили свой бессмертный подвиг 28 героев-панфиловцев, стал первым случаем применения противотанковых ружей. В дальнейшем они применялись на всех фронтах Великой Отечественной.
Следующая группа штатов стрелковой дивизии была принята 18 марта 1942 года (№№ 04/200-04/216). Согласно новому штату стрелкового полка (№ 04/201), в нем по-прежнему оставалась рота ПТР, практически неизменной организации (т. е. 27 ружей, сведенных в три взвода по три отделения, в каждом отделении по три ружья). Но кроме этого, рота ПТР вводилась в состав каждого стрелкового батальона. Батальонные роты ПТР имели два взвода по четыре отделения, по два ружья в каждом отделении — всего 16 ПТР. В результате, в полку теперь имелось 27 ружей, плюс 16 ружей в каждом батальоне, т. е. всего 75 ПТР.
Затем 28 июля 1942 года были приняты штаты №№ 04/300-04/316. На уровне полк-дивизия все осталось по-прежнему, а вот в стрелковых батальонах вместо роты ПТР был только взвод ПТР (три отделения по три ружья в каждом). Кроме того, рота ПТР вводилась в состав пулеметного батальона дивизии (12 ружей). Противотанковые ружья появились также и в гаубичных батареях: 4 ружья по два в каждом огневом взводе.
В бою роту ПТР командир стрелкового полка или батальона мог целиком оставить в своем распоряжении или придать стрелковым ротам, в обороне оставляя в качестве своего резерва не менее взвода ПТР в противотанковом районе полка. Взвод ПТР мог действовать в полном составе, дробиться на отделения по 2-4 ружья или полувзводы. Отделение ПТР, действуя в составе взвода или самостоятельно, должно было в бою «выбирать огневую позицию, оборудовать и замаскировать ее; быстро изготовляться к стрельбе и метко поражать танки (бронемашины) противника; быстро и скрытно менять огневую позицию в ходе боя». Огневые позиции выбирались за естественными или искусственными препятствиями, хотя часто расчетам приходилось укрываться просто в траве или кустах. Позиции должны были обеспечивать круговой обстрел на дальности до 500 м и занимать фланговое положение к направлению вероятного движения танков противника. Организовывалось взаимодействие со стрелковыми подразделениями и другими противотанковыми средствами. На позиции, в зависимости от наличия времени, готовился окоп полной профили с площадкой для стрельбы, окоп для кругового обстрела с площадкой или без нее, либо небольшой окоп для стрельбы в широком секторе без площадки – стрельба в этом случае велась с подогнутой или снятой сошкой. Огонь по танкам ПТР открывали, в зависимости от обстановки, с 250-400 м, предпочтительно, конечно, в борт или корму, но на позициях пехоты часто бронебойщикам приходилось бить в лоб. Расчеты ПТР расчленялись по фронту и в глубину на интервалах и дистанциях в 25-40 м углом вперед или назад, при ведении фланкирующего огня – в линию. Фронт отделения ПТР составлял 50-80 м, взвода – от 250 до 700 м.
В декабре 1943 года, согласно новому штату (№ 04/569), рота ПТР противотанкового дивизиона дивизии стала состоять их четырех взводов по два ружья в каждом. В принятых далее штатах, вплоть до декабря 1944 года в отношении ПТР ничего не меняется. Кроме указанных подразделений ПТР в стрелковых дивизиях имелись в запасном батальоне.
В стрелковых бригадах ПТР штатно появились уже к октябрю (штаты 04/7/30-04/7/44) в виде роты ПТР бригадного подчинения (четыре взвода по 12 ружей). В апреле 1942 включили по взводу ПТР (8 ружей) в каждый батальон бригады. Бригадная рота осталась в прежнем составе. Лыжным батальонам придавались взводы ПТР (три отделения по три ружья). В противотанковых дивизионах лыжных бригад были роты ПТР по три взвода в каждом по девять ружей.
В мотострелковых ротах мотострелковых батальонов танковых бригад (штаты 10/345-10/352, декабрь 1941) имелось по отделению ПТР (3 ружья). Позднее (штаты 10/500-10/506, декабрь 1943) вместо них в моторизованном батальоне автоматчиков танковой бригады имелась рота ПТР (18 ружей), упраздненная в апреле 1944 в связи с введением пятого члена в экипаж танка.
В мотострелковых и механизированных бригадах роты ПТР имелись в каждом батальоне, плюс бригадная рота ПТР различной организации. Хотелось бы заметить, что отдельные части ПТР тоже имели различную организацию. Так, известны батальоны в 72 ружья (три роты по 24 ПТР) и даже в 108 ружей (четыре роты по 27 ПТР).
warweapons.ru
ПТРД: ружье против танка
Знакомая картинка из советского военного кино: фаланга немецких танков накатывается на окопы, где прижатые к земле огнем бойцы ждут, вцепившись в длинноствольные тяжелые ружья с набалдашниками. Танки подходят почти вплотную, выстрел — и вражеская машина горит.
Картинка легендарная, с военной точки зрения вынужденная, но случалось и такое, особенно в ранние годы войны.
«Удочка», противотанковое ружье Дегтярева (ПТРД) было «последним шансом» советской пехоты, и при недостатке противотанковой артиллерии полагаться оставалось только на него.
А советских бронебойщиков оно подводило редко.
Конкурс на легкое (переносимое расчетом) противотанковое ружье калибра 14,5 мм был решен в советском стиле: так как оба конструктора (Дегтярев и Симонов) дали разные ружья, имевшие свои плюсы и минусы, но не имевшие решающего превосходства одно над другим, на вооружение в августе 1941 года приняли оба. Симоновское ПТРС, самозарядное, с магазином на пять патронов, зато более тяжелое и сложное, массово попало на фронт позже. Более простое ПТРД стало противотанковым ружьем номер один: свыше 280 тысяч стволов было выпущено между 1941 и 1944 годами.
Применение противотанковых ружей было делом не просто нелегким, а смертельно опасным. «Удочка длинная, жизнь короткая» — мрачно шутили бронебойщики про свою работу. Эффективные дистанции работы в 150−200 метров не оставляли расчетам ружей права на ошибку. Бронепробиваемость 14,5-мм патронов тоже была сравнительно невысока, и если в первые годы войны против обилия легких танков вермахта ПТРД вполне показывало себя, то против новых немецких танков они уже были практически бесполезны, разве что вплотную.
Однако в 1942 году недостаток противотанковой артиллерии в полках стрелковых дивизий вынуждал заменять 45-мм пушки на ПТРД. В это по-настоящему страшное время противотанковые ружья иногда были единственным, что вставало между советской пехотой и немецкими танками. Чуть позже место ружей на поле боя изменилось: их стали применять против автотехники, бронеавтомобилей и пр.
Только на основании этого не надо думать, что ПТРД были бессмысленным оружием. Вермахт замечал насыщенность советской пехоты этими средствами, и довольно высоко ценил их эффективность. Так, генерал Фридрих Меллентин писал: «Русская пехота имеет хорошее вооружение, особенно много противотанковых средств: иногда думаешь, что каждый пехотинец имеет противотанковое ружье или противотанковую пушку. Русские очень умело располагают эти средства, и, кажется, нет такого места, где бы их не было». Ему вторит генерал Эрих Шнейдер:
русские имели на вооружении противотанковое ружье калибра 14,5 мм с начальной скоростью полета пули 1000 м/сек, которое доставляло много хлопот немецким танкам и появившимся позднее легким бронетранспортерам.
Воспоминания бойцов немецкой армии тоже пронизаны молчаливым уважением к боевым возможностям советских бронебойщиков.
Особую роль ПТРД играло в партизанских отрядах, лишенных «нормальной» артиллерии. Не считая противотанковых гранат, это было единственное средство, позволявшее партизанам бороться с легкобронированной техникой фашистов.
ПТРД можно было использовать и как крупнокалиберную снайперскую винтовку большой дальности. Но такое оружие все же требовало квалифицированного обращения, да и места для таких стрелков-снайперов в советских войсках на постоянной основе не находилось.
А вот для работы по воздушным целям ПТРД неожиданно пришлось впору: бронебойно-зажигательные пули с высокой начальной скоростью позволяли при наличии некоторого навыка и смелости поражать низколетящие самолеты.
Так, 14−15 июля 1943 в боях под Орлом бронебойщик старший сержант А. Денисов сбил два немецких самолета. В боях на Южном Буге в марте 1944 года два самолета сбил гвардии сержант В. Феофанов. Всего советские бронебойщики за всю войну сбили около 50 самолетов противника.
Такие действия не считались геройством, и отрабатывались, в т. ч. в группах. В отсутствие зенитных средств расчеты бронебойщиков нередко привлекались для импровизированной охраны важных объектов (переправ, мостов, железнодорожных разъездов и пр.) с воздуха.
ПТРД было снято с производства в 1944 году, но применялось пехотой до конца войны. По мере насыщения стрелковых частей противотанковой артиллерией их доля сокращалась и, как мы уже сказали, бронебойщики становились охотниками за легкой техникой. Но чтобы это время наступило, должны были пройти 1941 и 1942 годы, где картинка повторялась: группа немецких танков атакует советских бронебойщиков, закрывающих собой брешь во фронте.
defendingrussia.ru
📌 Противотанковое ружьё Дегтярёва — это… 🎓 Что такое Противотанковое ружьё Дегтярёва?
Противотанковое ружье Дегтярева обр. 1941 г. (ПТРД-41) — 14,5-мм противотанковое ружьё системы Дегтярева. Принято на вооружение 29 августа 1941 года.
История создания
К работе над созданием противотанковых ружей В.А. Дегтярёв и С.Г. Симонов были привлечены в начале июля 1941 г. Рабочие проекты были завершены обоими конструкторами одновременно. Работе помогал предвоенный опыт СССР, где к концу 30-х годов были спроектированы 15 моделей ПТР, одно из которых (системы Рукавишникова) могло вести полуавтоматический огонь, обладало скорострельностью 15 выстрелов в минуту, легко переносилось двумя бойцами и пробивало бетонную блиндажную броню толщиной в 20 см с расстояния в 500 м. Это ружье было принято на вооружение под обозначением «14.5 мм ПТР обр. 1939 г.»
Тем не менее, несмотря на принятие подобного оружия на вооружение, внедрение его в армию происходило медленно из-за ошибочной оценки некоторыми военными и политическими деятелями тогдашних промышленных возможностей Германии. Бытовало устойчивое мнение, якобы Германия способна производить танки с 80-мм бронёй, в силу чего ПТР просто не нужен. На деле все было совсем не так.
С первых же дней войны ошибка была учтена. Броня первых немецких танков не выдерживала никакой критики. Однако совершенствование ружья Рукавишникова замедлилось по той причине, что его высокие характеристики обуславливали его сложность и дороговизну, что в условиях войны было неприемлемым. Потому правительство поручило спроектировать дешевые и быстрые в производстве ПТР В. Дегтяреву и С. Симонову одновременно.
У обоих конструкторов разработка и изготовление опытных образцов заняла 22 дня. Каждый конструктор представил по два экземпляра. В. А. Дегтярёв — магазинные полуавтоматические, а С. Г. Симонов — магазинное самозарядное и однозарядное ручного перезаряжания. Опытные стрельбы показали, что полуавтоматические ПТР вполне работоспособны и пригодны к использованию в войсках. Из-за тугой экстракции гильз и медленного перезаряжания от симоновской однозарядной модели пришлось отказаться.
В целях быстрого налаживания и еще большего удешевления производства, Дегтярёв переделал магазинное полуавтоматическое ружьё в однозарядное. После выстрела затвор автоматически открывался, что повышало скорострельность, ускоряя извлечение стреляных гильз.
В качестве боеприпасов использовались 14,5×114 мм патроны с бронебойно-зажигательными пулями двух типов — со стальным калёным сердечником Б-32 и металлокерамическим сердечником БС-41. Пуля БС-41 обладала большей бронепробиваемостью, была дефицитнее и использовалась для стрельбы только по танкам. Обе имели хорошее зажигательное действие.
Постановлением ГКО от 29 августа 1941 года противотанковое ружьё В. А. Дегтярёва было принято на вооружение Красной Армии. В октябре была выпущена первая установочная партия. В 1942 г. было произведено уже 184800 ПТРД.
Конструкция
Затвор открывался, используя энергию отдачи ствола при коротком его ходе. Откатываясь после выстрела назад, сцепленные между собой ствол и затвор некоторое время двигались вместе. Потом затвор набегал на копир, скошенный металлический прямоугольник, приваренный к трубке плечевого упора, поворачивался вокруг своей оси влево, расцепляясь при этом со стволом. Далее двигаясь по инерции, затвор обеспечивал извлечение стреляной гильзы из патронника и отражение её из ствольной коробки вниз.
Чтобы уменьшить воздействие отдачи на стрелка, на ствол был одет дульный тормоз, а в плечевом упоре находился пружинный амортизатор. На ПТРД стоял простой открытый перекидной прицел на две дистанции 400 и 1000 м. Для переноски ружья на небольшие расстояния к стволу крепилась специальная рукоять.
Бронепробиваемость, мм
- на 300 м — 35
- на 100 м — 40
Ссылки
См. также
Wikimedia Foundation. 2010.
dic.academic.ru
Противотанковое ружьё ПТРД-41 Дегтярёва 1941
ПТРД-41
Красная Армия в начале войны не имела противотанковых ружей по причине чисто субъективного характера: по данным бывшего тогда начальником Главного артиллерийского управления маршала Г.И. Кулика считалось, что германские бронетанковые войска перевооружены танками с противоснарядной броней, вследствие чего не только противотанковые ружья, но и артиллерийские орудия калибром 45-76 мм бессильны перед ними. Маршалу удалось отстоять свое мнение перед высшим руководством страны, и выпуск пушек 45-76-мм калибра всех вариантов был прекращен, равно как было прекращено и освоение в производстве разработанного перед войной 14,5-мм противотанкового ружья системы Рукавишникова.
В ходе начавшихся боевых действий быстро выяснилось, что основная масса германской бронетанковой техники имеет слабое бронирование, которое поражается даже бронебойными пулями пулемета ДШК. По этой причине вопрос о вооружении войск противотанковыми ружьями встал необычайно остро. В начале июля 1941 г. многие оружейные конструкторы получили задание срочно создать противотанковые ружья, отвечавшие современным требованиям. Одновременно была сделана попытка в качестве временной меры запустить в производство германское 7,92-мм противотанковое ружье PzB-39.
Через месяц после получения задания конструкторы В.А. Дегтярев и С.Г. Симонов представили на полигонные испытания свои противотанковые ружья, созданные под 14,5-мм патрон с бронебойно-зажигательной пулей со стальным (Б-32) или металлокерамическим (БС-41) сердечником. 29 августа оба ружья — однозарядное конструкции В.А. Дегтярева (ПТРД) и пятизарядное конструкции С.Г. Симонова (ПТРС) — были приняты на вооружение Красной Армии и запущены в массовое производство.
Противотанковое ружье системы Дегтярева ПТРД представляет собой однозарядное оружие с ручным заряжанием и автоматическим открыванием затвора. Автоматическое открывание затвора осуществлялось за счет энергии отдачи и способствовало повышению скорострельности ружья. В связи с тем, что энергия отдачи была чрезмерно велика, ружье было снабжено дульным тормозом, а плечевой упор имел пружинный амортизатор. Для повышения устойчивости ружья при стрельбе на его стволе закреплены складывающиеся сошки. Рядом с сошками на стволе при помощи обоймы укреплена рукоятка для переноски ружья во время смены огневой позиции.
Для повышения удобства использования ружья оно снабжено пистолетной рукояткой и упором для щеки.
Прицельные приспособления состоят из прицела и мушки. Прицел вынесен от оси канала ствола и имеет перекидной целик с двумя установками для стрельбы на дальность до 600 м и свыше 600 м. Мушка вдвинута в паз основания мушки и может передвигаться вправо и влево при приведении ружья к нормальному бою.
В бою ружье обслуживалось наводчиком и помощником наводчика.
Производство ружья ПТРД нарастало быстрыми темпами. В 1941 г. было изготовлено 600 ПТРД, в 1942 г. выпуск уже составил 184800 единиц, что позволило не только удовлетворить потребности войск, но и создать к концу года резерв противотанковых ружей.
Противотанковое ружье ПТРД было мощным оружием — на дистанции до 300 м его пуля пробивала броню толщиной 35-40 мм. Высоким было и зажигательное действие пуль. Благодаря этому оно успешно применялось в течение всей второй мировой войны. Выпуск его был прекращен лишь в январе 1945 г.
| Калибр,мм | 14,5 |
| Нач. скорость пули, м/с | 1012 |
| Длина, мм | 2000 |
| Масса с патронами, кг | 17,3 |
| Емкость магазина, количество патронов | однозарядное |
| Боевая скорострельность, выстр/мин | 8-10 |
| Бронепробиваемость, мм | 35/25 на дальности 300/500 м |
| Приц. дальность стрельбы, м | 600 |
wartools.ru
📌 Противотанковое ружьё Дегтярёва — это… 🎓 Что такое Противотанковое ружьё Дегтярёва?
Противотанковое ружье Дегтярева обр. 1941 г. (ПТРД-41) — 14,5-мм противотанковое ружьё системы Дегтярева. Принято на вооружение 29 августа 1941 года.
История создания
К работе над созданием противотанковых ружей В.А. Дегтярёв и С.Г. Симонов были привлечены в начале июля 1941 г. Рабочие проекты были завершены обоими конструкторами одновременно. Работе помогал предвоенный опыт СССР, где к концу 30-х годов были спроектированы 15 моделей ПТР, одно из которых (системы Рукавишникова) могло вести полуавтоматический огонь, обладало скорострельностью 15 выстрелов в минуту, легко переносилось двумя бойцами и пробивало бетонную блиндажную броню толщиной в 20 см с расстояния в 500 м. Это ружье было принято на вооружение под обозначением «14.5 мм ПТР обр. 1939 г.»
Тем не менее, несмотря на принятие подобного оружия на вооружение, внедрение его в армию происходило медленно из-за ошибочной оценки некоторыми военными и политическими деятелями тогдашних промышленных возможностей Германии. Бытовало устойчивое мнение, якобы Германия способна производить танки с 80-мм бронёй, в силу чего ПТР просто не нужен. На деле все было совсем не так.
С первых же дней войны ошибка была учтена. Броня первых немецких танков не выдерживала никакой критики. Однако совершенствование ружья Рукавишникова замедлилось по той причине, что его высокие характеристики обуславливали его сложность и дороговизну, что в условиях войны было неприемлемым. Потому правительство поручило спроектировать дешевые и быстрые в производстве ПТР В. Дегтяреву и С. Симонову одновременно.
У обоих конструкторов разработка и изготовление опытных образцов заняла 22 дня. Каждый конструктор представил по два экземпляра. В. А. Дегтярёв — магазинные полуавтоматические, а С. Г. Симонов — магазинное самозарядное и однозарядное ручного перезаряжания. Опытные стрельбы показали, что полуавтоматические ПТР вполне работоспособны и пригодны к использованию в войсках. Из-за тугой экстракции гильз и медленного перезаряжания от симоновской однозарядной модели пришлось отказаться.
В целях быстрого налаживания и еще большего удешевления производства, Дегтярёв переделал магазинное полуавтоматическое ружьё в однозарядное. После выстрела затвор автоматически открывался, что повышало скорострельность, ускоряя извлечение стреляных гильз.
В качестве боеприпасов использовались 14,5×114 мм патроны с бронебойно-зажигательными пулями двух типов — со стальным калёным сердечником Б-32 и металлокерамическим сердечником БС-41. Пуля БС-41 обладала большей бронепробиваемостью, была дефицитнее и использовалась для стрельбы только по танкам. Обе имели хорошее зажигательное действие.
Постановлением ГКО от 29 августа 1941 года противотанковое ружьё В. А. Дегтярёва было принято на вооружение Красной Армии. В октябре была выпущена первая установочная партия. В 1942 г. было произведено уже 184800 ПТРД.
Конструкция
Затвор открывался, используя энергию отдачи ствола при коротком его ходе. Откатываясь после выстрела назад, сцепленные между собой ствол и затвор некоторое время двигались вместе. Потом затвор набегал на копир, скошенный металлический прямоугольник, приваренный к трубке плечевого упора, поворачивался вокруг своей оси влево, расцепляясь при этом со стволом. Далее двигаясь по инерции, затвор обеспечивал извлечение стреляной гильзы из патронника и отражение её из ствольной коробки вниз.
Чтобы уменьшить воздействие отдачи на стрелка, на ствол был одет дульный тормоз, а в плечевом упоре находился пружинный амортизатор. На ПТРД стоял простой открытый перекидной прицел на две дистанции 400 и 1000 м. Для переноски ружья на небольшие расстояния к стволу крепилась специальная рукоять.
Бронепробиваемость, мм
- на 300 м — 35
- на 100 м — 40
