Самолет и 16 фото – 16 — советский истребитель ВОВ, какие ТТХ и летные характеристики, преимущества и недостатки, история появления, участие в боях в Испании

И-16 Ишак Фото. Видео. Скорость. Вооружение. ТТХ

Самолет, ставший этапным не только для советской, но и для мировой авиации, был спроектирован под руководством «короля истребителей» Н. Поликарпова. И-16 стал первым в мире серийным истребителем с убирающимся шасси. Этот низкоплан смешанной конструкции имел относительно короткий фюзеляж формы, близкой к каплевидной (что соответствовало тогдашним представлениям об аэродинамике). Для улучшения маневренных качеств И-16 сознательно спроектировали недостаточно устойчивым (центр тяжести совпадал с аэродинамическим фокусом) и предельно обжатым по размерам (что обеспечивало малые моменты инерции вокруг всех осей).

Истребитель И-16 — видео

Увы, такой «минимализм» имел и оборотную сторону — самолет не имел существенных резервов для модернизации, отсутствовала возможность установки более мощных, а значит, и более тяжелых двигателей. Параллельно строились 2 опытных экземпляра под 9-цилинровые моторы воздушного охлаждения: ЦКБ-12 под М-22 (480 л.с.) и ЦКБ-12бис под американский «Райт» «Циклон» F2. Первый из них вышел на испытания 30 декабря 1933 г., а второй — спустя несколько дней. Уже в 1934 г. самолет был запущен в серийное производство на заводах № 39 в Москве (где построили только 58 самолетов) и № 21 в Горьком и принят на вооружение ВВС РККА. Общий объем производства И-16 тип 24 4-го гвардейского авиаполка ВВС Краснознаменного Балтийского флота на аэродроме Новая Ладога, весна 1942 г. на заводе № 21, завершившегося в начале 1941 г., превысил 8500 единиц.



Боевое применение И-16

Во второй половине 30-х гг. «ишачок» был одним из основных боевых самолетов ВВС РККА. Боевой дебют машин И-16 тип 5 состоялся осенью 1936 г. в Испании, а весной 1938 г. к ним присоединились И-16 тип 10. В общей сложности в Испанию попали 276 И-16 и 4 УТИ-4. Ещё 4 И-16 тип 10 построили на заводе в Ла-Рабаса. 22 И-16 и 2 УТИ-4 стали трофеями франкистов; кроме того, до 1941 г. они достроили 30 И-16 на заводе в Ла-Рабасе. В ВВС Испании И-16 эксплуатировались до 1950 г.

Весьма широко И-16 применялись в Китае — только с октября 1937 г. по сентябрь 1939 г. в эту страну поступили 216 таких самолетов, а в 1940-1944 гг. в Китае было собрано 30 УТИ-4. Как и в Испании, на них воевали и местные летчики, и советские добровольцы. Отдельные китайские И-16 летали до 1944 г.

В середине 1939 г. советские И-16 типов 10, 17, 18 участвовали в боях на Халхин-Голе. Именно здесь И-16 впервые опробовали в боевой обстановке реактивные снаряды РС-82. В сентябре 1939 г. полки, вооруженные И-16, приняли участие в походе РККА в Западную Украину и Западную Белоруссию. Весьма важную роль сыграли И-16 и в советско-финляндской войне -к её началу 30 ноября 1939 г. у границ Финляндии было сосредоточено около 800 истребителей, из них 410 «ишачков». Характерно, что большинство боевых вылетов И-16 осуществлялось для штурмовок наземных целей. Наиболее эффективными при этом были пушечные самолеты тип 17.

Трофейные И-16 использовались в Финляндии — 1 самолет такого типа был введен в состав ВВС в 1940 г., а ещё 5 — в 1942-1943 гг. Кроме того, в сентябре 1941 г. ВВС Финляндии пополнились одним УТИ-4.

Накануне нападения Германии на СССР в приграничных округах насчитывалось 57 ИАП, полностью или частично вооруженных И-16. В них имелось 1635 самолетов этого типа, что составляло около 40 % парка истребительной авиации приграничных округов. Ещё 344 И-16 было в составе ВВС Черноморского, Балтийского и Северного флотов. Несмотря на внезапность нападения, именно полки, вооруженные И-16 оказали наиболее активное противодействие Люфтваффе -уже на рассвете 22 июня в небе над Брестом добились первых побед летчики 33-го ИАП, а 67-й ИАП Одесского округа к концу дня записал на свой счет 15 сбитых вражеских самолетов. Первыми Героями Советского Союза в ВОВ также стали пилоты И-16, сбившие самолеты противника таранными ударами — П. Харитонов, С. Здоровцев, М. Жуков. Однако потери ВВС РККА были очень существенны — к 30 июня на фронте числилось лишь 873 И-16, из них 99 требовали ремонта. Тем не менее, «ишачки» продолжали оставаться одним из основных типов советских истребителей и активно эксплуатировались на всех фронтах и флотах не только в 1941 г., но и позднее.

Например, 13-й ИАП Балтийского флота, прикрывавший «Дорогу жизни» через Ладожское озеро, с 12 марта по 13 апреля 1942 г. сбил 54 вражеских самолета, потеряв лишь 2 И-16. Успешно действовал на И-16 и 72-й (впоследствии 2-й гвардейский) смешанный АП ВВС Северного флота, в котором воевал Б. Сафонов.

Для компенсации потерь приходилось направлять на фронт самолеты ранних выпусков из школ и резерва. Так, в 1942 г. на Калининском фронте воевал 728-й ИАП, вооруженный И-16 тип 5. В конце 1941 г. на советско-германском фронте оставалось примерно 240 И-16, и это количество поддерживалось примерно на том же уровне до середины 1942 г. Вероятно, последний раз массово И-16 применялись в мае 1942 г. под Харьковом, где действовало около 70 самолетов этого типа. Гораздо больше «ишачков» было в частях ПВО -летом 1942 г. их количество достигало 350 единиц.

В 1943 г. количество И-16 в строевых частях резко сократилось — в середине года на фронте было лишь 42 таких самолета. Около трех десятков эксплуатировала морская авиация (из них 21 — ВВС Балтийского флота) и 143 — авиация ПВО. К концу года на фронте И-16 практически не осталось. Лишь на Дальнем Востоке они эксплуатировались вплоть до 1945 г., но в войне против Японии уже не участвовали — хватало более современных машин.

Несмотря на то, что к началу ВОВ И-16 был уже устаревшим и не мог на равных сражаться с более современными истребителями противника, он сыграл важную роль в боях начального периода войны. Многие известные впоследствии советские асы начинали свою боевую карьеру именно на этом кургузом моноплане.

Модификации И-16

И-16 тип 4 — двигатель М-22. Вооружение — 2 7,62мм крыльевых пулемета ШКАС. Построено 555 машин: 50 в 1934 г. заводом № 39 и 505 в 1934-1935 гг. заводом № 21.

УТИ-2 тип 14 — двухместный учебный вариант с двигателем М-22. В 1935-1936 гг. заводом № 21 построено 45 самолетов.

И-16 тип 5 — вариант с двигателем М-25А (лицензионный вариант «Циклона» F3). Вооружение аналогично И-16 тип 4. 109 самолетов дополнительно получили 2 7,62-мм синхронных пулемета ПВ-1, 41 машину для пилотажных групп построили без вооружения. В 1936-1938 гг. выпущено 2695 самолетов.

И-16 тип 12 — аналог И-16 тип 5 с усиленным вооружением (2 20-мм пушки ШВАК и 2 пулемета ШКАС в крыле). В 1937-1938 гг. построено 22.

УТИ-4 тип 15 — двухместный невооруженный учебный самолет на основе планера И-16 тип 5 с мотором М-25А, а затем М-25В. В 1936-1941 гг. построено 1846 машин.

И-16 тип 10 — двигатель М-25В (750 л.с.). Вооружение — 4 пулемета ШКАС (2 синхронных в фюзеляже, 2 в крыле). В 1938-1939 гг. выпустили 934 таких самолета.

И-16 тип 17 — аналог И-16 тип 10 с заменой крыльевых пулеметов 2 20-мм пушками ШВАК. В 1938-1939 гг. изготовили 341 машину.

И-16 тип 18 — двигатель М-62 (800 л.с.). Вооружение — 4 пулемета ШКАС. В 1939 г. выпущено 177 единиц.

И-16 тип 24 — двигатель М-63 (900 л.с.). Вооружение — 4 пулемета ШКАС. В 1939 г. изготовлено 155; кроме того, в 1940 г. выпущено ещё 760 самолетов И-16 тип 18 и тип 24.

И-16 тип 27 — пушечный вариант И-16 тип 18. В 1939 г. выпущено 59 единиц.

И-16 тип 28 — пушечный вариант И-16 тип 24. В 1939-1940 гг. выпущено 293.

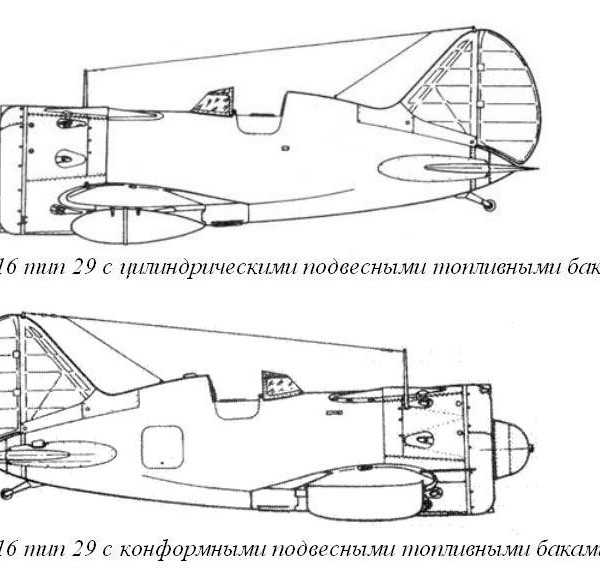

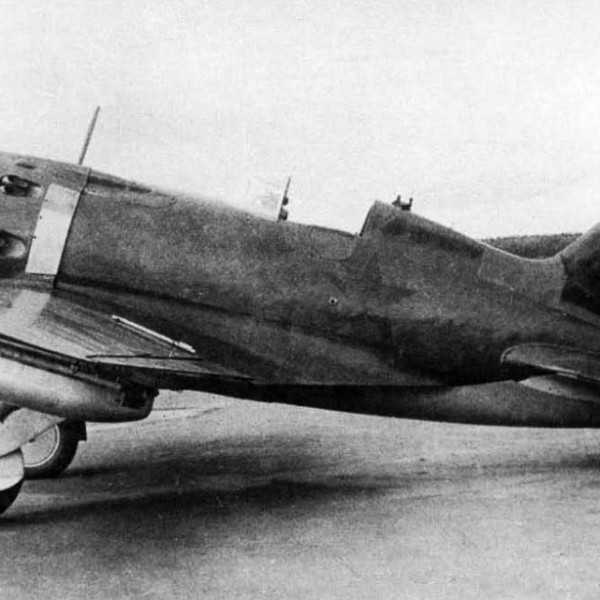

И-16 тип 29 — последний серийный вариант с двигателем М-63. Вооружение — 3 синхронных пулемета: 1 12,7-мм БС (боекомплект 130-230 патронов) и 2 7,62-мм ШКАС (475 патронов для левого и 500 -для правого). Под крылом предусмотрена подвеска 6 82-мм НАР РС-82. В 19401941 гг. изготовлено 650 самолетов.

Помимо указанных машин выпуска завода № 21, самолеты И-16 выпускались рядом других предприятий. Так, новосибирский завод № 153 в 1937-1941 гг. выпустил 270 И-16 ранних модификаций с мотором М-25, 19 И-16 тип 24 и 907 УТИ-4. Завод № 458 в Ростове-на-Дону (с началом войны эвакуированный в Баку) выпускал только УТИ-4, построив в 1941-1942 гг. 439 самолетов. Часть из 83 машин, выпущенных в 1942 г., изготовили в штурмовом варианте, известном как тип 15Б. Такие самолеты вооружались 2 12,7-мм пулеметами БК в центроплане, а под крылом имели узлы для позвески 6 РС-82 и 2 50-кг авиабомб. Кроме того, 143 самолета И-16 было поставлено в СССР в 1941 г. с авиасборочного завода № 600 (Урумчи, Китай). Таким образом, объем выпуска И-16 превысил 10 тыс. единиц, причем примерно 1/3 приходилась на учебные машины.

Тактико-технические характеристики И-16

— Главный конструктор: Николай Николаевич Поликарпов
— Первый полёт: 30 декабря 1933 года
— Конец эксплуатации: 1944
— Годы производства: 1934-1942
— Единиц произведено: более 10 тысяч

Экипаж И-16

— 1 пилот

Двигатель И-16

— М-63
— Мощность, л.с.: 1100

Размеры И-16

— Длина, м: 6,13
— Размах крыла, м: 9,004
— Высота, м: 3,218
— Площадь крыла, м²: 14,5
— Нагрузка на крыло, кг/м²: 135

Вес И-16

— Масса пустого самолёта, кг: 1547
— Масса снаряжённого, кг: 1776

— Масса взлётная, кг: 1966
— Масса полезной нагрузки, кг: 419
— Масса топлива, кг: 190

Скорость И-16

— Скорость у земли, км/ч: 419
— Скорость на высоте 4480 м: 470 км/ч
— Посадочная скорость, км/ч: 131
— Скороподъёмность, м/с: 14,7
— Набор 3000 м, мин: 3,3
— Набор 5000 м [5400 м], мин: 5,8
— Время виража, с: 16-17

Дальность полета И-16

— 440 км

Практический потолок И-16

— 9800 метров

Вооружение И-16

Пулемёты через винт: 1×БС, 2×ШКАС

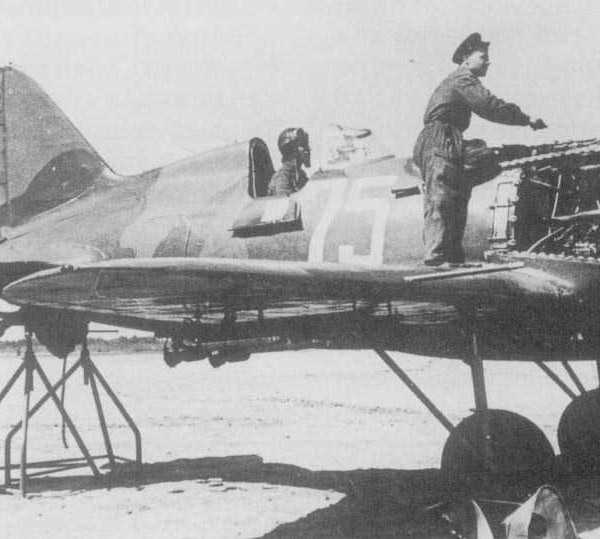

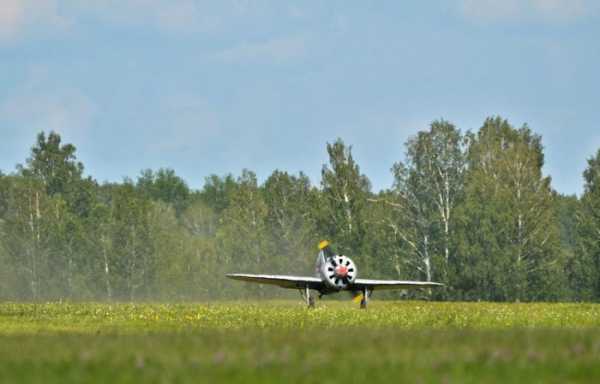

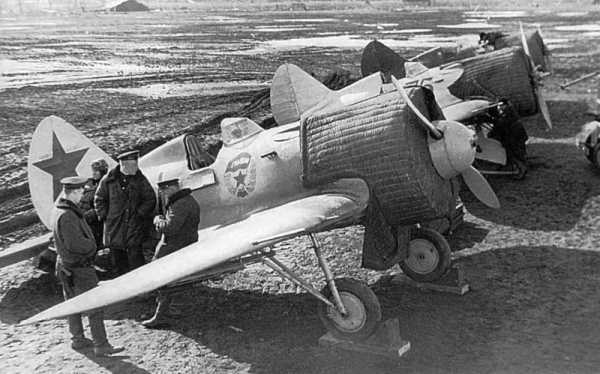

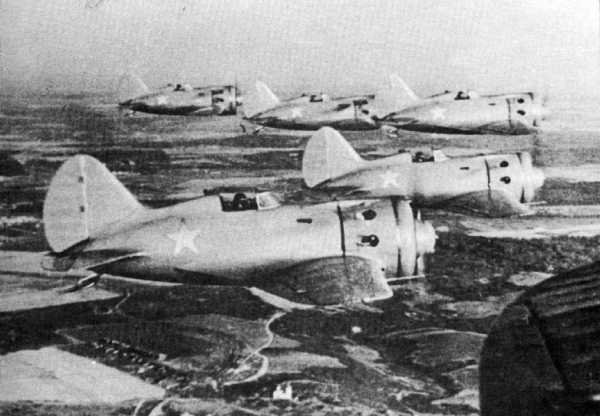

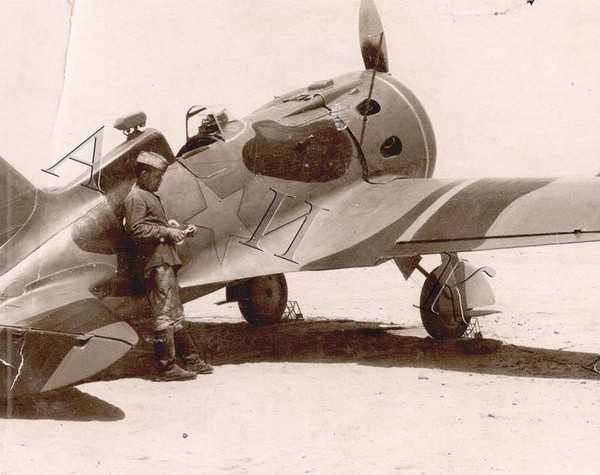

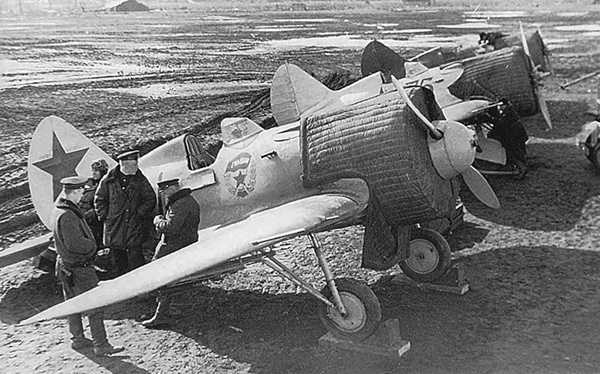

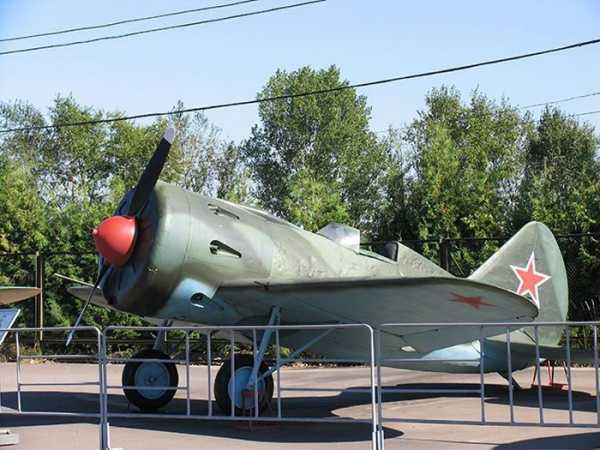

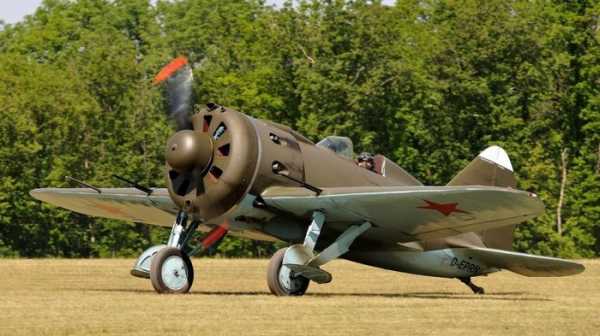

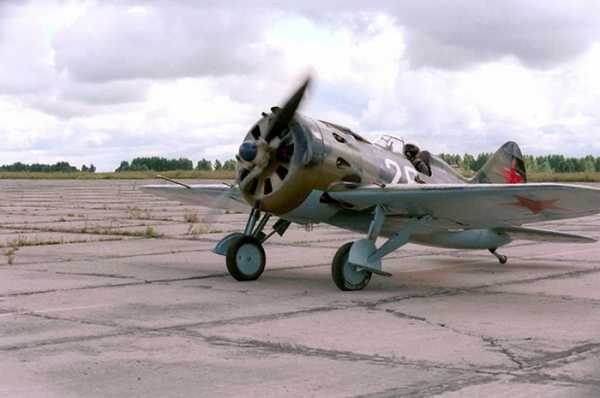

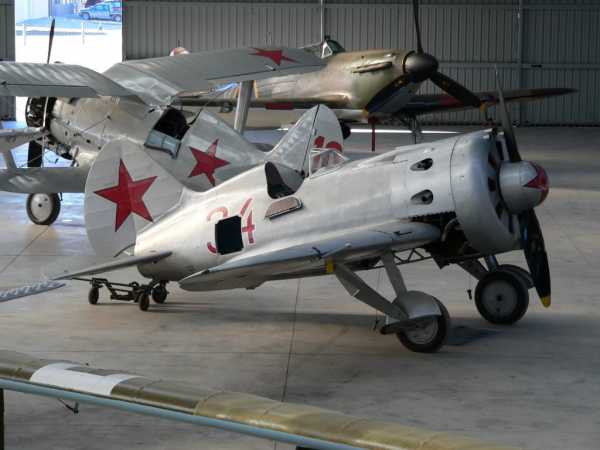

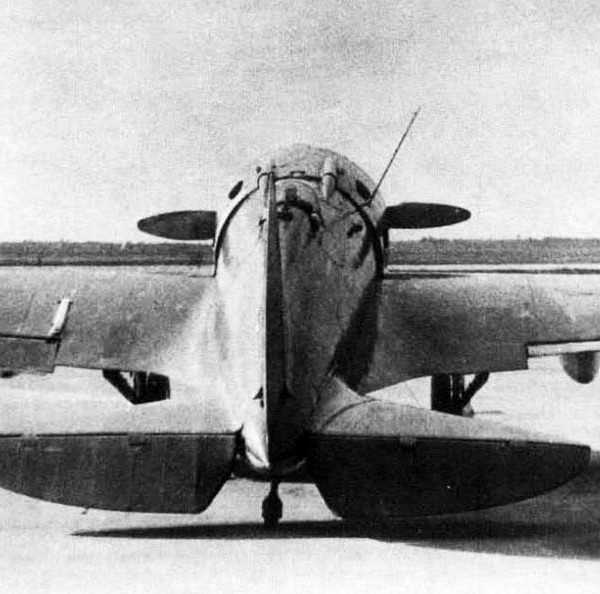

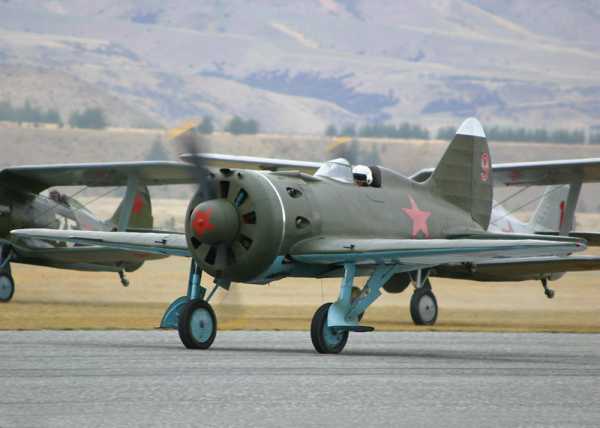

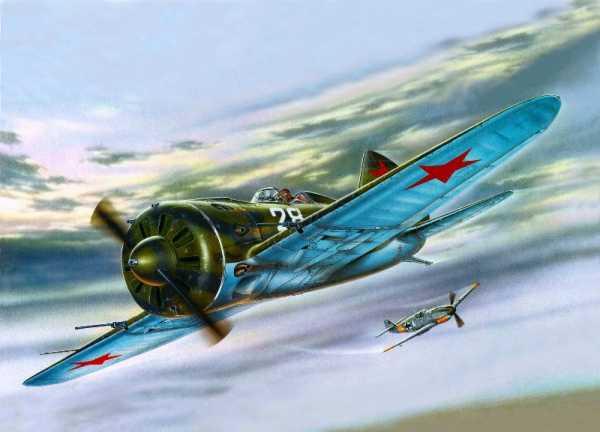

Фото И-16

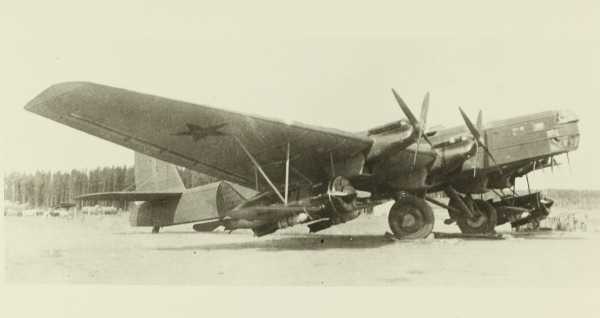

 ТБ-3-4АМ-34ФРН с истребителями И-16 на бомбовой подвеске (Звено Вахмистрова)

Добавить комментарий

oruzhie.info

Советский истребитель И-16: история создания, описание, характеристики

16.11.2018

Тридцатые годы прошлого века – это эпоха бурного развития самолетостроения в СССР. Среди многочисленного авиационного парка Советского Союза истребитель И-16 можно смело назвать самой известной и узнаваемой машиной. Этот самолет блистал в небе Испании, в доводке И-16 принимали участие такие легендарные асы, как Чкалов, Коккинаки и Юмашев, этот истребитель был непременным участником многочисленных советских фильмов про летчиков, парадов на Красной площади, его изображали на плакатах и в детских книжках.

И-16 можно смело назвать этапной машиной, причем не только для советской, но и для мировой авиации. По сути, он стал родоначальником нового вида боевых самолетов – скоростных истребителей-монопланов. Появление И-16 привело к пересмотру не только устоявшихся взглядов на конструкцию истребителей, но и изменило представления о тактике их использования и организации воздушного боя.

И-16 был разработан в начале 30-х годов в КБ советского «короля истребителей» Николая Поликарпова. Первый полет самолета состоялся в конце 1933 года. В следующем году истребитель И-16 был принят в эксплуатацию, началось его серийное производство, которое продолжалось до 1942 года. За этот период было изготовлено более 10 тыс. машин.

Боевым крещением для И-16 стала Гражданская война в Испании, затем истребитель участвовал в конфликте на Халхин-Голе, в Зимней войне с Финляндией и в Великой Отечественной войне. Истребитель И-16 постоянно совершенствовался: за время серийного производства было изготовлено более десяти модификаций этого самолета.

На момент нападения Германии на СССР И-16 составлял значительную часть истребительного парка РККА. Многие прославленные советские асы начинали свой боевой путь именно на И-16. В Красной армии этот самолет получил ласковое прозвище «ишак» или «ишачок». За высокую маневренность немецкие пилоты прозвали этот советский истребитель «крысой» или «мухой». Во время войны самолет И-16 использовался до 1944 года. В январе 1943 года советский летчик Голубев сбил на «ишачке» два новейших немецких истребителя FW-190A.

В Испании эксплуатация И-16 продолжалась до 1953 года.

Кроме ВВС СССР, И-16 использовался военно-воздушными силами Испании, Гоминьдана, Монголии. На трофейных И-16 летали летчики Финляндии, Румынии, не брезговали этим истребителем и пилоты Люфтваффе.

История создания

В начале 30-х годов некоторые советские авиаконструкторы начали понимать, что эра самолетов-бипланов навсегда уходит и будущее истребительной авиации за самолетами-монопланами, отличающимися более высокими скоростными характеристиками. К такому же мнению стало склоняться и руководство РККА.

В 1932 году конструкторам КБ Сухого было выдано задание разработать истребитель-моноплан для ВВС РККА. Примерно в это же время Поликарпову поручается создать биплан, который планировали принять на вооружение в случае неудачи Сухого. Впоследствии этот самолет был принят на вооружение и получил обозначение И-15. Однако одновременно Поликарпов в инициативном порядке начал работать и над созданием истребителя-моноплана, будущего И-16.

В начале 1933 года руководство военно-воздушных сил, ознакомившись с проектом Поликарпова, выдало конструктору официальное задание на разработку истребителя. А в ноябре, увидев макет самолета, приняло решение о запуске этой машины в серию.

Первый прототип И-16 (ЦКБ-12) поднялся в воздух 30 декабря 1933 года, за его штурвалом находился самый знаменитый советский лётчик тридцатых годов – Валерий Чкалов. Для проведения испытаний были созданы два самолета: на одном из них был установлен двигатель Right Cyclone, а на втором — серийный отечественный мотор воздушного охлаждения М-22 (480 л. с.).

На испытаниях — как и рассчитывали конструкторы — И-16 показал прекрасные скоростные характеристики: ЦКБ-12 (двигатель М-22) разогнался до 303 км/ч на высоте 1 тыс. метров, а ЦКБ-12бис (Right-Cyclone) – до 361 км/ч. При этом нужно учитывать, что оба самолета были оснащены неубирающимся лыжным шасси, и это значительно снижало их скорость.

Но не все было так гладко. По сравнению с тихоходными бипланами новый истребитель отличался неустойчивостью в полете и был весьма сложен для пилотирования. Дело в том, что Поликарпов для улучшения маневренности истребителя намерено ухудшил его устойчивость, сместив центр тяжести назад. Справиться с этой машиной мог лишь умелый летчик. И-16 вообще хотели снять с испытаний и закрыть этот проект. К счастью, самолет очень понравился Чкалову, и лишь благодаря его огромному авторитету машину удалось отстоять. Однако было приказано допускать к полетам на И-16 только опытных летчиков и запретить совершать на нем фигуры высшего пилотажа.

Также не слишком удовлетворительными оказались взлетно-посадочные характеристики новой машины и обзор задней полусферы.

В феврале 1934 года начались государственные испытания истребителя, а в конце марта – эксплуатационные, которые проходили под Севастополем. 1 мая новейший самолет был показан во время парада на Красной площади.

Испытания продолжались до конца 1934 года, конструкторам пришлось серьезно дорабатывать машину. Много проблем было с уборкой и выпуском шасси. Этот процесс производился вручную, система часто заедала и представляла сложности даже для физически крепких пилотов. Кроме того, была не доведена топливная система самолета, вызывала вопросы прочность фонаря, пилоты жаловались на неудобные ремни в кабине. Следует отметить, что проблема с уборкой и выпуском шасси на И-16 так и не была решена окончательно.

Одновременно с испытаниями и доводкой машины разворачивалось ее серийное производство на заводах № 21 (г. Горький) и № 39 (г. Москва). В 1934 году авиазавод в Москве должен был выпустить 50 истребителей, еще 250 машин стояло в планах горьковского авиазавода.

Первая серийная модификация самолета получила наименование И-16 тип 4. Начало производства И-16 – это действительно знаменательное событие в истории отечественной авиации: до 1937 года СССР был единственной авиационной державой, которая имел на вооружении скоростные истребители-монопланы.

В 1935 года И-16 был продемонстрирован на выставке в Милане, где он произвел настоящий фурор.

Серьезные проблемы возникли во время освоения новой машины в войсках. Летчики, которые всю жизнь летали на тихоходных бипланах с хорошей управляемостью, поначалу просто боялись нового самолета. Было множество летных происшествий и катастроф, И-16 был очень строг в управлении и требовал от пилота максимальной концентрации. Да и психологически летчикам было сложно садиться в новый самолет, который имел только одно крыло и убирающиеся шасси.

Чтобы поднять дух советских пилотов, группа ведущих летчиков-испытателей страны провела несколько показательных полетов на И-16, во время которых были исполнены фигуры высшего пилотажа и синхронный групповой пилотаж. Машины для выступлений были выкрашены в ярко-красный цвет, поэтому подобные группы назывались «красными пятерками».

Эксплуатация И-16 в строевых частях показала, что машина имеет значительный потенциал для дальнейшей модернизации. Это позволило, проводя усовершенствования самолета, поддерживать его характеристики на хорошем мировом уровне в течение нескольких лет.

Боевое крещение И-16 получил в 1936 году в небе Испании. На этом истребителе сражались как советские пилоты, направленные в эту страну, так и испанские летчики, прошедшие дополнительную подготовку в Советском Союзе. Первая партия новых самолетов прибыла на Пиренейский полуостров в конце октября 1936 года, а 9 ноября случилось первое боевое столкновение с самолетами противника.

В 1937 году истребителя И-16 были отправлены в Китай и Монголию, где они участвовали в боях японцами. Очень долго советский самолет превосходил всех своих противников, только в конце 30-х годов были созданы более современные истребители типа Мессершмитт Bf-109E.

В 1939 году И-16 принимал участие в конфликте на Халхин-Голе, в августе этого же года между СССР и Китаем было подписано соглашение о строительстве завода для сборки советских самолетов. В августе 1939 года произошло еще одно знаменательное событие: с И-16 был впервые осуществлен пуск авиационных реактивных неуправляемых снарядов, с помощью которых было сбито два японских истребителя.

Истребитель И-16 использовался во время войны с Финляндией. 1 декабря 1939 года произошел первый воздушный бой между финской авиацией и ВВС РККА. Обе стороны понесли потери: был сбит один И-16 и финский «Бристоль Бульдог».

И-16 принимали участие в Великой Отечественной войне с самых первых ее часов. Этот истребитель добыл первую воздушную победу для советских ВВС в этой войне: 22 июня в 3.30 в небе над Брестом был уничтожен немецкий Bf.109. В том же районе, спустя тридцать минут (около 4.00), свою первую победу одержало и люфтваффе: немецкий истребитель сбил И-16.

8 июля группе пилотов И-16 из 158-го истребительного авиаполка впервые было присвоено звание Героя Советского Союза.

Описание конструкции

Истребитель И-16 выполнен по классической аэродинамической схеме, он имел смешанную конструкцию, основными материалами которой были сталь, алюминий и дерево.

Самолет имел фюзеляж типа полумонокок, состоящий из двух половинок. В качестве каркаса использовался набор деревянных лонжеронов, стрингеров и шпангоутов, сверху обклеенных березовым шпоном. Каркас был усилен стальными уголками, обшивка обтягивалась тканью, шпаклевалась и полировалась.

Крыло имело два лонжерона и состояло из центроплана и двух консолей. Лонжероны изготавливались из стальных труб, нервюры – из дюралюминиевых профилей. В передней части обшивка центроплана состояла из фанеры, а сзади – из дюралюминия. Элероны занимали практически всю заднюю кромку консолей крыла.

Хвостовое оперение одинарное, с металлическим силовым набором и полотняной обшивкой.

И-16 имел трехопорное убирающееся шасси с двумя главными стойками и хвостовым костылем. На поздних модификациях хвостовой костыль был заменен неубирающимся колесом.

Колеса оснащались тормозами колодочного типа с приводом от педалей. Амортизация шасси – жидкостно-газовая. Уборка и выпуск шасси производился вручную, с помощью лебедки. Система имела большое количество элементов и была ненадежной. Чтобы выпустить или убрать шасси, пилоту нужно было совершить 44 оборота лебедкой.

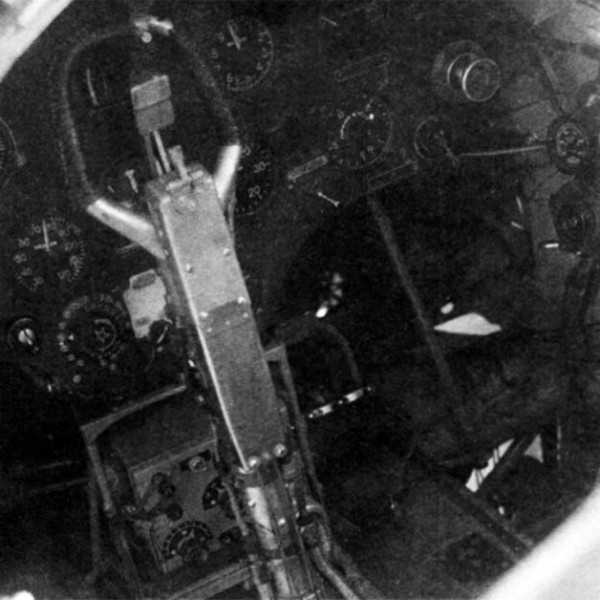

Кабина пилота была смещена к хвостовой части самолета, первоначально она была закрытая, затем ее сделали открытой. Подобное решение было вынужденным: конструкция фонаря была неудачной, и это сильно ограничивало обзор пилоту. Кроме того, летчики считали, что летать с открытой кабиной более безопасно, они боялись не успеть открыть фонарь в случае аварии. На поздних модификациях истребителя для защиты пилота была установлена бронеспинка, которая имела толщину 8 мм.

Силовая установка истребителя И-16 состояла из звездообразного двигателя воздушного охлаждения с девятью цилиндрами. На разные модификации самолета устанавливались различные моторы: И-16 тип 4 был оснащен двигателем М-22 (480 л. с.), а на поздних сериях машины стояли моторы с мощность около 1 тыс. л. с. Винт был выполнен из алюминиевого сплава. Его шаг можно было менять на земле.

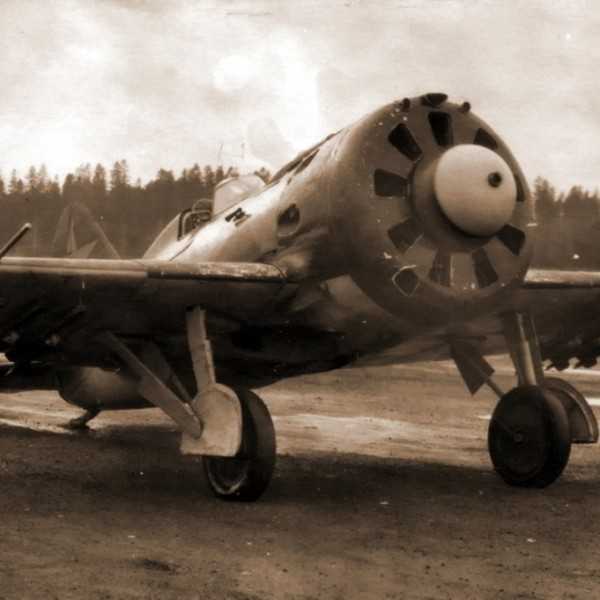

Самолеты имели капот цилиндрической формы, с девятью отверстиями в лобовой части, через которые набегающий поток охлаждал двигатель и выходил сквозь восемь вырезов по бокам. Через них выводились и выхлопные газы.

Вооружение первых модификаций истребителя состояло из двух пулеметов ШКАС, которые устанавливались в консолях крыла, позже к ним добавили еще два синхронных. На поздних сериях машины крыльевые пулеметы были заменены пушками ШВАК (20 мм). На самолет можно было устанавливать дополнительные топливные баки, авиабомбы или реактивные снаряды РС-82.

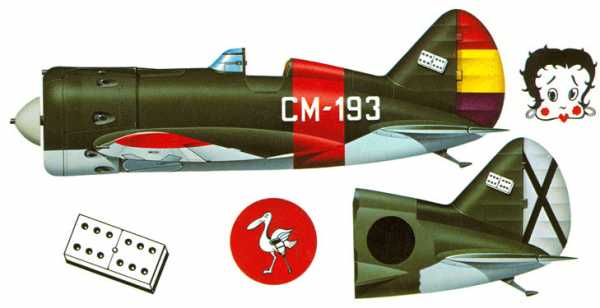

И-16 красили в самые разные цвета, но чаще всего сверху истребитель был темно-зеленый, а снизу – светло-голубой.

Модификации

Ниже указаны основные модификации истребителя И-16 и даны их основные особенности:

• И-16 тип 4. Базовая модель самолета, серийное производство которой началось в 1934 году. Истребитель оснащался двигателем М-22 (480 л. с.), вооружение машины состояло из двух пулеметов ШКАС (7,62 мм) в крыле. Выпуск модификации продолжался до весны 1936 года, всего было изготовлено около 400 самолетов. Данная модификация не экспортировалась.
• И-16 тип 5. Модификация самолета с двигателем М-25 (725 л. с.) Выпуск типа 5 начался в середине 1935 года и продолжался до начала 1938 года. Этот истребитель имел капот несколько другой формы, на нем был установлен кок и храповик. И-16 тип 5 активно использовался в Испании, очень часто на этот самолет устанавливали самодельную бронеспинку.
• И-16 тип 6. Модификация истребителя, которая появилась после начала применения И-16 в Испании, в ее конструкции был учтен опыт реальных боевых действий. Под двигателем самолета появился синхронный пулемет, бронеспинка и маслорадиатор. Закрытый фонарь был заменен на открытый. Небольшая партия самолетов этой модификации была отправлена в Испанию.
• И-16 тип 10. Модификация истребителя с двигателем М-25В (750 л. с.). Также было изменено вооружение машины: два дополнительных синхронных пулемета ШКАС были установлены над двигателем, каждый из них имел боекомплект из 650 патронов. Все это привело к увеличению взлетной массы до 1700 кг. На эту машину можно было установить убирающиеся лыжи, которые в полете прижимались к центроплану. Крыло самолета было оснащено посадочными щитками. И-16 тип 10 является одной из наиболее массовых модификаций истребителя. Ее выпускали не только в СССР, но и наладили лицензионный выпуск в Испании. Было изготовлено несколько экспериментальных машин, оснащенных мощными американскими двигателями. Это позволило значительно повысить их эффективность в боях с немецкими истребителями Messerschmitt Bf.109.
• И-16 тип 12. Модификация истребителя, на которой пулеметы в крыльях были заменены пушками ШВАК.
• И-16 тип 17. Это модификация самолета И-16 тип 10 с крыльевыми пушками ШВАК вместо пулеметов. В местах их установки конструкция крыла была усилена. Каждое орудие имело боекомплект в 150 снарядов.
• И-16 тип 18. Вариант истребителя, оснащенный двигателем М-62 (1000 л. с.) с двухскоростным нагнетателем и винтом ВИШ-6А изменяемого шага. Для винтов были разработаны новые коки. Также была усилена моторама самолета, улучшена маслосистема, самолет получил новый карбюратор. Топливные баки были защищены броней. Вооружение истребителя состояло из четырех пулеметов ШКАС. Модификация И-16 тип 18 имела визуальное отличие: хвостовое колесо, установленное вместо костыля. Самолёт изготавливался в значительных количествах. Данная модификация имела лучшую устойчивость в полете, его управление было менее строгим, улучшились взлетно-посадочные характеристики.
• И-16 тип 24. Этот самолет является модификацией И-16 тип 18. На него был установлен новый двигатель М-63 и усилена конструкция фюзеляжа и крыла. Между лонжеронами была установлена дополнительная обшивка из фанеры, что значительно уменьшило кручение крыла. Истребитель был оснащен винтом изменяемого шага ВИШ АВ-1 с новым коком, усилена конструкция шасси. Кроме того, данная модификация могла оснащаться дополнительными подвесными баками с объемом 200 литров. Вооружение истребителя состояло из четырех пулеметов ШКАС, два из которых могли быть заменены 12,7-мм БС. Также истребители этой модификации могли быть вооружены реактивными снарядами РС-82 (до шести штук). Масса самолета достигала 2050 кг.
• И-16 тип 27. Истребитель – вариант глубокой модернизации типа 17 путем замены мотоустановки. Самолет был вооружен двумя пушками ШВАК.
• И-16 тип 28. Модификация самолета И-16 тип 24, с пушечным вооружением вместо пулеметного.
• И-16 тип 29. Последняя серийная модификация истребителя, ее серийное производство началось в 1941 году. Самолет оснащался двигателем М-63, его вооружение состояло из двух пулеметов ШКАС и одного БП. На этом самолете была усилена конструкция шасси, некоторые истребители этой модификации оснащались радиостанциями.

Эксплуатация и боевое применение

И-16 стал первым советским скоростным истребителем-монопланом, поэтому многие элементы его конструкции были проработаны недостаточно. Однако создание подобной машины, безусловно, можно назвать значительным прорывом для советского авиастроения. Однозначной ошибкой конструкторов можно назвать смещение центровки к хвосту, что и стало причиной большинства недостатков этой боевой машины.

Самолет был очень строг и требователен в управлении, он не прощал летчику ошибок и требовал от него полнейшей концентрации. Зато считалось, что если пилот сумел освоить И-16, то он без проблем будет летать на любом самолете.

Долгое время И-16 практически не имел конкурентов по скорости и маневренности, что показали уже первые боевые столкновения в Испании. Кроме того, «ишачок» отличался значительной живучестью и легко ремонтировался. Первые модификации истребителя имели проблемы с перегревом двигателя на максимальных оборотах, но установка маслорадиаторов исправили ситуацию.

Советские истребители отлично показали себя в боях с немецкими и итальянскими бипланами, но ситуация в корне изменилась после появления в Испании Messerschmitt Bf.109. Франко вообще считал И-16 «Боингом», он не верил, что этот самолет могли сделать в СССР.

И-16 активно и довольно успешно применялся на Дальнем Востоке против японских войск. Его основными (и довольно серьезными) противниками стали Mitsubishi A5M и Nakajima Ki-27.

Основным оппонентом И-16 в Зимней войне стал истребитель Fokker D.XXI, который стоял на вооружении финских ВВС. Несмотря на значительное количественное превосходство, советские истребительные подразделения понесли серьезные потери.

На момент нападения гитлеровской Германии на СССР в западных округах находилось более 1600 истребителей И-16. В середине 1941 года «ишачок» был реально устаревшим самолетом. Он уступал своему основному сопернику Bf.109Е по горизонтальной скорости и по скорости набора высоты, хотя и значительно превосходил Ме-109 в маневренности. Однако немецкие летчики обычно не вступали в «собачьи драки» на горизонтали и при желании могли легко избежать боя, если находились в невыгодной позиции.

Советские ВВС понесли очень тяжелые потери в людях и технике в п

militaryarms.ru

Интересные факты о легендарном И

30 декабря 1933 года совершил первый полет знаменитый самолет И-16, прозванный в народе «ишаком». Он стал первым массовым истребителем с убирающимся шасси. Первый полет на прототипе был выполнен летчиком-испытателем Валерием Чкаловым, который позднее, в 1937 году, совершит беспосадочный перелет через Северный полюс. По этому случаю мы решили рассказать о десяти интересных фактах, связанных с этим самолетом.

ПРОЗВИЩА

Этот самолет был любим среди летчиков, которые ласково называли его «ишаком». Видимо, сокращенно от И-16. Тем не менее этот самолет оправдал свое прозвище. Он стал неприхотливой рабочей машиной, иногда проявлявшей свой норовистый характер. Самолет эксплуатировался вплоть до 1952 года. И-16 также иногда называли «ястребком». Интересно, что у летчиков республиканской Испании И-16 был известен как «моска» («муха»). В армии Франко самолет получил название «боинг». Японские летчики называли его «абу» («овод»), а немцы — «рата» («крыса»).

НА ПЛАКАТАХ И В КИНО

Популярность И-16 в 1930-е годы была небывалой. Его силуэт можно было увидеть на многих пропагандистских плакатах и обложках журналов того времени. Стаи таких самолетов украшали страницы детских книг, а в кинофильмах часто использовали сюжеты с выполнением этими самолетами фигур высшего пилотажа. В 1939 году И-16 сыграл одну из главных ролей в фильме «Истребители». Всего за год этот фильм посмотрело более 27 млн человек.

ПЕРВЫЙ С УБИРАЮЩИМСЯ ШАССИ

И-16 стал первым самолетом с убирающимся шасси. Основные опоры пирамидального типа убирались в ниши центроплана с помощью тросов и ручной лебедки. Для выпуска и уборки летчику приходилось делать 43 оборота рукояткой, размещенной в кабине. Зимой при эксплуатации со снежных аэродромов колеса шасси менялись на лыжи, начиная с 18-й модификации возможность уборки шасси сохранялась.

САМЫЙ МАССОВЫЙ К 1941 ГОДУ

К началу Великой Отечественной войны И-16 был самым массовым истребителем в советских ВВС. В западных военных округах их насчитывалось более 40% от общего числа самолетов этого класса. В 1940 году было выпущено около 2710 машин.

НОЧНОЙ ТАРАН

На этих самолетах совершали свои боевые подвиги многие советские летчики. Так, в ночь на 7 августа 1941 года на И-16 Виктор Талалихин первым произвел таран в ночном воздушном бою в Великой Отечественной войне, сбив около Москвы бомбардировщик He-111. Его самолет упал в лес вблизи деревни Мансурово (Домодедовский район), а сам раненый летчик на парашюте спустился в речку Северку.

НА ПАРАДЕ

Пятерка И-16 участвовала в известном параде 1 мая 1935 года. Сталин в ответ на начало милитаризации Германии и изменение политической ситуации в Европе решил продемонстрировать всю мощь советских войск. В параде участвовало 500 танков, а в воздух поднялось 800 летательных аппаратов, флагманом которых стал восьмимоторный «Максим Горький», сопровождаемый двумя истребителями. Вслед за ними в несколько ярусов пролетели бомбардировщики, которые буквально закрыли небо над площадью своими крыльями. Больше всех запомнилась пятерка красных И-16. Они снизились почти до зубцов Кремлевской стены и с ревом пронеслись над зрителями. Согласно распоряжению Сталина каждый из пилотов этой пятерки получил не только денежную премию, но и внеочередное звание.

САМОЛЕТ ДЛЯ АСОВ

И-16 обладал отличной маневренностью, но управлять им могли только опытные летчики: самолет требовал определенного мастерства. Конструкторы специально сделали самолет аэродинамически неустойчивым. Летчики говорили, что на машине «можно было замкнуть вираж вокруг телеграфного столба». Освоившие этот самолет пилоты были асами советской авиации. Первый авиационный полк, получивший название гвардейского, имел на вооружении эти истребители.

РЕКОРД СКОРОСТИ

Во время испытаний на самолете стоял относительно слабый мотор М-22 (лицензионная копия французского мотора «Гном-Рон-Юпитер»). Первый прототип развил скорость 359 км/ч. Второй экземпляр, оснащенный более мощным американским мотором «Райт-Циклон» (в СССР налаживался его серийный выпуск под обозначением М-25 А), достиг скорости 437 км/ч — недоступной в то время ни одному отечественному и зарубежному истребителю.

ДВИГАТЕЛЬ

Двигатель истребителя И-16 — звездообразный, воздушного охлаждения — превосходил двигатель жидкостного охлаждения на истребителях противника, являлся надежным щитом для летчика при лобовых атаках и был более живучим, тогда как двигатель жидкостного охлаждения выходил из строя при первом же попадании в него.

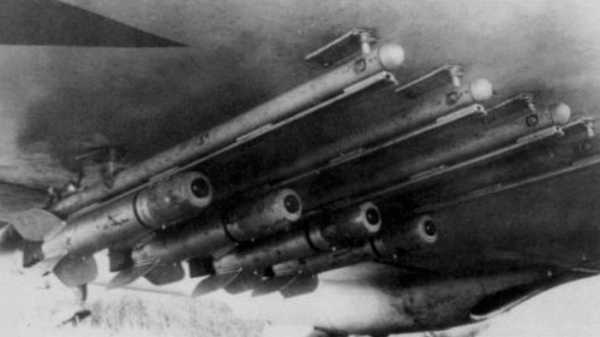

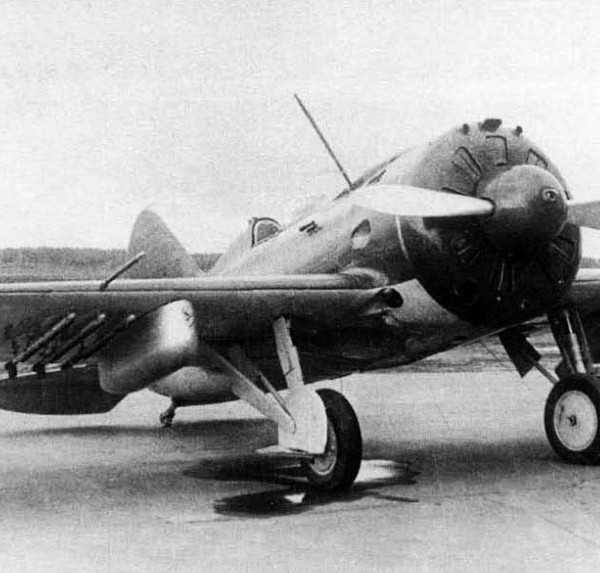

РЕАКТИВНЫЕ СНАРЯДЫ

В период сражений в Монголии в 1939 году впервые в истории авиации в бою истребители применили реактивные снаряды. Несколько И-16 типа 10 было переоборудовано для пуска шести 82-миллиметровых РС-82. За 11 дней боев новым оружием было сбито 13 самолетов противника. С тех пор при разработке истребителей предусматривалась установка реактивных снарядов.

ribalych.ru

Советский истребитель И-16 | Армии и Солдаты. Военная энциклопедия

«Краткая справка: Советский истребитель И-16 конструкции Н. Поликарпова. Хорошо проявил себя во время Гражданской Войны в Испании, к началу Великой Отечественной войны устарел. Отличался очень высокой маневренностью, и даже на излете боевой карьеры, в опытных руках творил чудеса.»

---

И-16 с выпущенными шасси

История истребителя И-16

Истребитель И-16 — машина противоречивая, особенно если ознакомиться с отзывами о нем в литературе разного времени и авторов. Одновременно и революционный и устаревший, сверхманевренный и тихоходный, этот самолет заслуживал самых разных эпитетов. Что самое удивительное — все они правильные. Появился на сцене И-16 в очень непростое время — начало 1930-х годов это бесконечное состязание двигателей, конструкций фюзеляжей и типа обшивки. Ворвавшись в этот водоворот событий в 1933 году, новейший моноплан конструкции Николая Николаевича Поликарпова, совершил настоящий фурор.

Первый во всем — от скоростей, до объемов выпуска, с убираемыми в полете шасси (впервые в мире, на серийной машине!), характерным внешним видом, он ярко выделялся на фоне «коллег-истребителей» и казался самолетом из будущего.

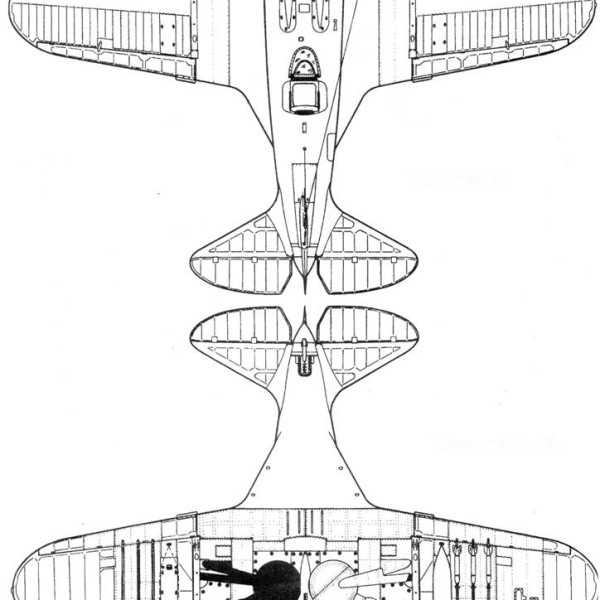

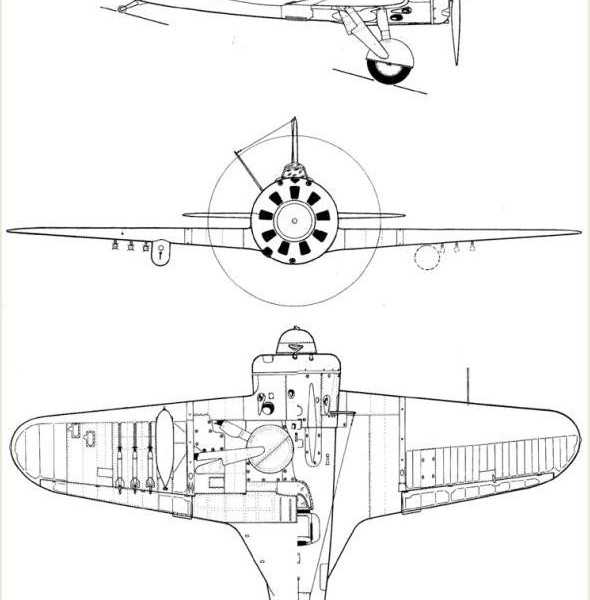

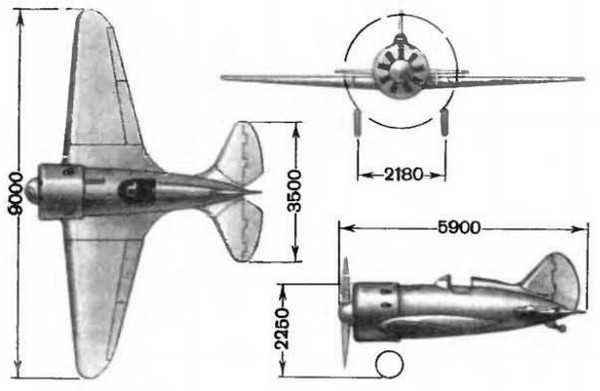

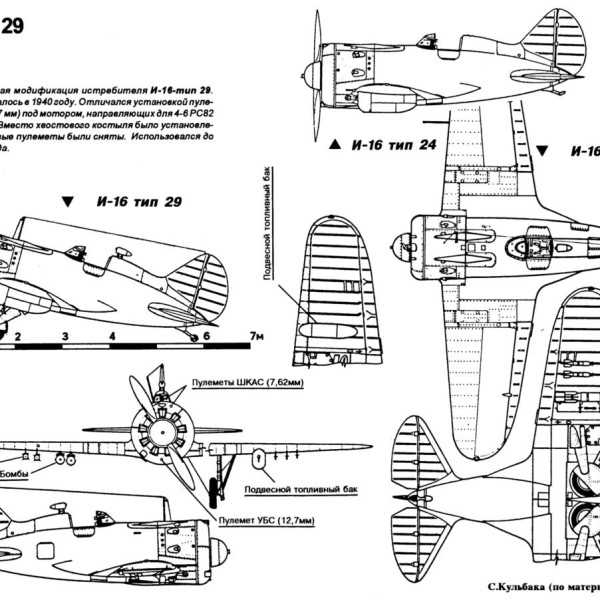

Чертеж истребителя И-16

Поликарпов разрабатывал будущий И-16 в инициативном порядке с 1932 года, как «скоростной истребитель». В мае 1933 года проект заметили в ВВС и конструктор получил задание на него. Уже 30 декабря 1933 года опытный образец истребителя (ЦКБ-12) поднялся в воздух. За штурвалом машины сидел никто иной, как прославленный лётчик-испытатель завода №39, Валерий Чкалов. Вплоть до октября 1934 года машина проходила испытания, однако её судьба уже была решена — началась подготовка к серийному производству И-16 на заводах №39 в Москве и №21 в Горьком.

Говорят, что поспособствовал этому сам И.В. Сталин, увидев один из испытательных полетов Чкалова, и весьма впечатанный фигурами высшего пилотажа. Так это или нет — сказать трудно, но что именно по распоряжению Сталина, в 1935 году была создана знаменитая «Красная пятерка» — первая советская группа высшего пилотажа, летавшая на ярко красных истребителях И-16, в этом сомневаться не приходиться.

Демонстрируемый в 1935 году на выставке в Милане как спортивный самолёт (АСБ), уже 1936 году И-16 окунулся в бесконечную череду войн: Гражданская в Испании, японо-китайская, Хасан, Халкин-Гол, советско-финская война. Первые ошеломляющие успехи вскоре прошли — истребители-противники совершенствовались, да и отечественная промышленность постепенно переходила на выпуск более современных машин.

К началу 1941 г., И-16 считался уже морально устаревшим, однако все ещё превосходил по маневренности германские Bf-109 последних выпусков. Формально «мессер» и «ишачок» (такое прозвище прижилось за И-16 в войсках) были ровесниками, однако Bf-109 изначально имел лучшую аэродинамику, да и с двигателями у германской промышленности, в отличие от советской, проблем не было.  В итоге более скоростному «мессершмитту» И-16 мог противопоставить только лучшую маневренность. Тем не менее, в опытных руках, советский истребитель все ещё был опасным противником.

К большому сожалению, «опытных рук» не хватало, а простым в управлении самолетом И-16 не был. Ещё по завершении испытаний истребителя в 1934 году, он рекомендовался только летчикам с хорошим налетом, так как в силу особенностей конструкции, был аэродинамически неустойчивым. Сделано это было намеренно, в силу бытовавшего у авиаконструкторов начала 30-х представления, что, мол, именно неустойчивая аэродинамика — это залог повышенной маневренности самолета.

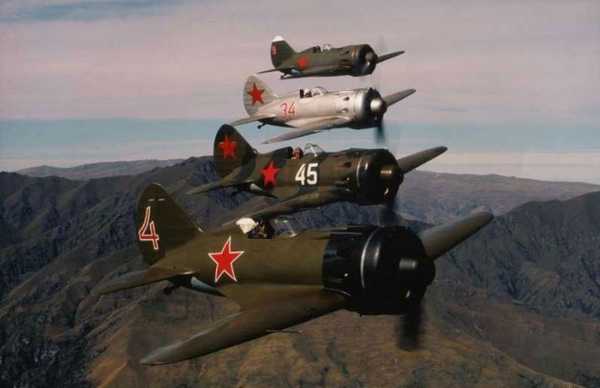

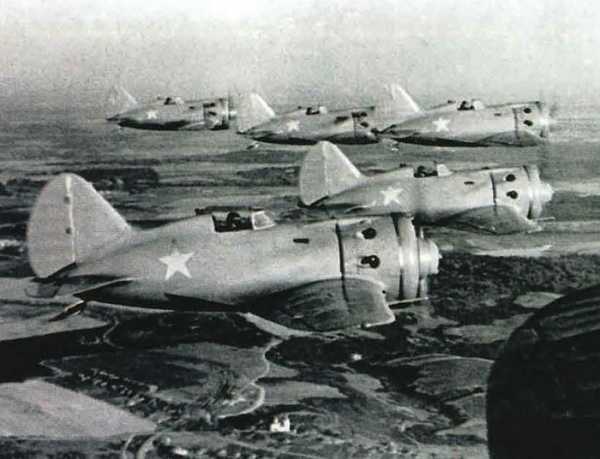

Знаменитая «Красная пятерка» в полете. К слову, от первых серийных, эти И-16 отличались двигателем «Райт-Циклон» 9 мощностью 710 л.с., против 430 л.с. у «рядовых» машин.

Горячим летом 1941-го, эти представления стоили жизни многим молодым летчикам. По некоторым сведения, около 40% потерь И-16 на фронте в первые месяцы войны, были не боевыми, а связанными со взлетом и посадкой.

Всего за 8 лет серийного производства (1934-1942 г.г.), было произведено 10292 истребителя И-16 различных модификаций. Пик производства пришелся на 1940 г. (свыше 2000 самолетов). Кроме РККА, И-16 состоял на вооружении: Испании (до 400 самолетов), Гоминьдановского Китая (82 поставленных СССР и 30 собственной сборки)

• Испании — от 293 до 422 самолётов, поставленных из СССР, 14 самолётов собственной сборки
• ВВС националистической Испания — 52 трофейных самолёта. Наиболее долгая эксплуатация (до 1953 г.)
• ВВС Гоминьдана — не менее 82 самолётов советской постройки, около 32 собственных копий
• Люфтваффе — несколько сотен трофейных машин.
• ВВС Финляндии — 7 трофейных самолётов
• ВВС Королевства Румыния — 16 трофейных самолётов
• ВВС Японии — 3 трофейных самолёта
• ВВС Польши — 4 самолёта
• ВВС Монголии — 30 самолётов

 В СССР, в некоторых боевых частях эти самолёты эксплуатировались до 1944 года, а на Дальнем Востоке И-16 оставались в строю до августа 1945 года (888 ИАП). В Испании И-16 состояли на вооружении до 1953 года.

Да, картина эта далеко не фантастическая — И-16 даже от сравнительно новых машин отставал вовсе не на порядок. А до 1940 года, как минимум, не уступал зарубежным аналогам.

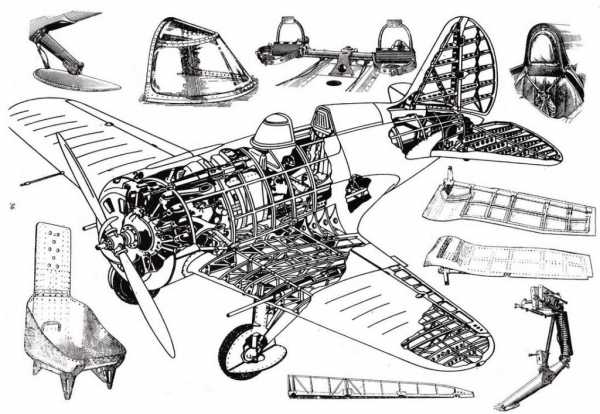

Конструкция истребителя И-16

Истребитель И-16 представляет собой свободнонесущий низкоплан с веретёнообразным коротким фюзеляжем и убирающимся шасси. Конструкция смешанная — деревянный клееный фюзеляж крепился к усиленному стальными уголками каркасу из ясеня или сосны, а снаружи обшивался фанерой (спереди) и дюралюминием (сзади). Конструкция планера смешанная. Фюзеляж имел деревянный каркас (сосна, ясень), усиленный стальными подкосами, с обшивкой из берёзового шпона и миткалевого полотна.

Основной силовой частью конструкции самолёта был жесткий ферменный центроплан, связывающий между собой крылья, фюзеляж, шасси и двигатель.

Крылья — отъемные, обшитые в лобовой части дюралюминием, после чего всё крыло обтягивалось полотном и лакировались. Место сочленения крыла и центровлана закрывалось дюралевой лентой шириной 100 мм. Элероны и хвостовое оперение имели дюралевый каркас и полотняную обшивку.

Силовая установка самолета состояла из поршневого звездообразного двигателя воздушного охлаждения, закрытым капотом NASA, с двухлопастным воздушным винтом. В процессе производства тип двигателя менялся.

Начиная с И-16 тип 18 устанавливался винт переменного шага. Шасси состояло из двух отдельных пирамид и было оригинальной конструкции, свойственной тому времени, когда пневмо- и гидросистемы с силовыми цилиндрами еще не вошли в практику и распространены были лишь механические ручные тросовые приводы от летчика.

Самолёты первых серий имели сдвижной (вперед) фонарь кабины, но начиная с И-16 тип 10 кабина стала открытой, с неподвижным козырьком. Вызвано это странное «новшество» прозаическими причинами — во-первых он был не слишком удачным (главным образом из-за материала изготовления) и ухудшал пилоту обзор. Во-вторых, привыкшие к открытым кабинам «пилоты старой школы» сомневались, что в критической ситуации успеют сдвинуть фонарь и вовремя покинуть самолет.

Характеристики И-16
Страна:	СССР
Тип:	Истребитель
Год выпуска:	1933 г.
Экипаж:	1 человек
Двигатель:	1х М-63, мощностью 900 л.с.
Максимальная скорость:	462 км/ч
Практический потолок:	9700 м
Дальность полета:	440 км
Масса пустого:	1382,5 кг
Максимальная взлетная масса:	1882 кг
Размах крыльев:	9,004 м
Длина:	6,13 м
Высота:	3,25 м
Площадь крыла:	Нет сведений
Вооружение:	4х авиационных пулемета ШКАС, 7,62 мм

Характеристики приведены для И-16 тип 24

Модификации истребителя И-16

• ЦКБ-12 — прототип. Изготовлен на заводе №39.
• ЦКБ-12П (И-16П) — прототип пушечного истребителя. Изготовлен на заводе №39.
• ЦКБ-18 — опытный штурмови с увеличенным размахом крыльев, бронезащитой кабины пилота, 4 крыльевыми пулемётами ШКАС или ПВ-1, бомбовым вооружением. Изготовлен в 1935 году.
• ЦКБ-29 (СПБ, «изделие164») — скоростной пикирующий бомбардировщик. Изготовлен в 1936 году.
• И-16 тип 4 (ЦКБ-12бис) — первый серийный вариант. Оснащался мотором М-22. Вооружение состояло из 2 крыльевых пулемётов ШКАС. Выпускался в 1934-1935 годах на заводах №39 и №21. Изготовлено 400 экземпляров. В 1934 году на заводе №21 выпускались самолёты И-5, ХАИ-1 и И-14. И-16 стал четвёртым типом, откуда и пошло его официальное обозначение.
• И-16 тип 5 — самолёт с двигателем М-25 (лицензионный Райт «Циклон» F-3). Капот двигателя оснащён лобовыми жалюзи, изменён механизм уборки шасси. Поставлялся в Испанию и Китай.
• И-16 тип 6 — истребитель с 3 пулемётами ШКАС (1 синхронный в нижней части фюзеляжа). В 1937 году на заводе №21 изготовлено 30 самолётов.
• И-16 тип 9 — штурмовик. Вооружение состояло из 6 пулемётов ШКАС. Испытывался в конце 1937 года.
• И-16 тип 10 — истребитель с 4 пулемётами ШКАС (2 синхронных в верхней части фюзеляжа). Оснащался форсированным двигателем М-25В и посадочными щитками. В зимнее время могли устанавливаться лыжи. Поставлялся в Испанию и Китай. В Испании часть самолётов (эскадрилья №4 под командованием А.Ариаса) была оснащена американскими двигателями Райт «Циклон» F-54 и кислородными приборами. Всего изготовлено 934 самолёта.
• И-16 тип 11 — штурмовик с неубирающимся шасси. Разработан на заводе №21.
• И-16 тип 12 — истребитель с пушечным вооружением. Оснащался 2 крыльевыми пулемётами ШКАС и 2 пушками ШВАК. Выпускался на заводе №21 в 1937-1938 годах.
• И-16 тип 17 — пушечный истребитель. Отличался размещением пулемётов ШКАС в фюзеляже и форсированным двигателем М-25В. Выпускался в 1938 году на заводе №21. Изготовлено 314 самолётов.
• И-16 тип 18 — истребитель с двигателем М-62. На заводе №21 в 1939 году изготовлено 177 самолётов. В тип 18 переоборудовано 134 ранее выпущенных И-16. Впервые применён на Халхин-Голе.
• И-16 тип 19 — вариант И-16 тип 10 с крыльевыми пулемётами СН. Выпускался с 1939 года.
• И-16 тип 20 — истребитель сопровождения с подвесными баками. Прошёл испытания в 1939 году.
• И-16 тип 24 — истребитель с двигателем М-63. Вооружение состояло из 4 пулемётов ШКАС. Выпускался на заводах №21 и №153.
• И-16 тип 27 — пушечный истребитель с двигателем М-62. Изготовлено 59 самолётов.
• И-16 тип 28 — пушечный истребитель с двигателем М-63. Изготовлено 293 самолёта.
• И-16 тип 29 — истребитель с 12,7-мм пулемётом БС и 2 синхронными ШКАС. Выпускался с 1940 года.
• И-16В — высотный. Отличался наличием турбокомпрессора. На заводе №156 переоборудовано несколько самолётов.
• И-16П — пушечный. Отличался двигателем Райт «Циклон». Вооружение состояло из 2 синхронных пулемётов ШКАС и 2 пушек ШВАК. Переоборудован из И-16 тип 5.
• И-16П (ЦКБ-12П) — пушечный. Отличался установкой 2 пушек в торцах центроплана. Переоборудован из И-16 тип 10.
• И-161 — модернизированный. Вооружение состояло из 4 крыльевых пулемётов ШКАС и 4 20-кг бомб. Разработан в 1935 году.
• И-161 (второй) — облегчённый вариант И-16. Разработан в 1937 году.
• И-163-1 — эталон 1937 года. Отличался посадочными щитками. Масса снижена до 1600 кг.
• И-163-2 — вариант с посадочными щитками увеличенной площади.
• И-164 (И-16с) — истребитель сопровождения (сопроводитель). Оснащался двигателем М-25В и 2 дополнительными топливными баками. Испытывался в феврале 1938 года.
• И-165 (И-16бис) — модернизированный. Отличался двигателем М-62, новой конструкцией крыла, имненённой формой фюзеляжа, новым капотом двигателя и дополнительными топливными баками. Изготовлено 2 самолёта.

И-153 и И-16 — красивейшая пара от Николая Поликарпова. Предполагалось, что скоростной «ишачок» будет догонять и сковывать боем вражеские истребители, а тихоходная «чайка» — добивать.

• И-166 — облегчённый до 1383 кг. Отличался двигателем М-25В, капотом NASA с регулируемой задней щелью и лобовым кольцевым маслорадиатором.
• УТ-2 (8211) — учебно-тренировочный (опытный). Отличался двухместной кабиной с общим фонарём. Разработан в начале 1935 года на заводе №21. Изготовлено 3 самолёта.
• УТИ-2 тип 14 — серийный учебно-тренировочный. Отличался раздельными кабинами и неубирающимся шасси. Оснащался двигателем М-22. Выпускался в 1935-1937 годах на заводе №21.
• УТИ-3 — учебно-тренировочный с двигателем М-58 (опытный). Построен и испытан в 1935 году.
• УТИ-4 тип 15 — учебно-тренировочный с двигателем М-25. Отличался убирающимся шасси. Выпускался на заводах №21, №153 и №458. Изготовлено 3189 самолётов.
• УТИ-4Б тип 15Б — боевой вариант УТИ-4. Вооружение состояло из 2 крыльевых пулемётов БС, 6 РС-82 и 2 50-кг бомб. Вторая кабина закрывалась дюралевым колпаком. Разработан на заводе №458 (эвакуированном в Баку) в 1941 году.
• C.8 — испанский вариант И-16. Вооружался 2 крыльевыми пулемётами ШКАС. Занимал промежуточное положение между типами 5 и 10. В 1938-1939 годах изготовлено 14 самолётов. Находился на вооружении в ВВС Испании до 1953 года.
• «Чжун 28-Цзя» — китайский вариант И-16. Отличался двигателем Райт «Циклон» R-1820-F, обшивкой из бамбука. В 1938-1939 годах изготовлено 3 истребителя и 30 двухместных учебно-тренировочных самолётов.

---

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет, а также книги Истребитель И-16 (Маслов М. ). — М.: М-Хобби, 1997.

armedman.ru

16 — советский истребитель ВОВ, какие ТТХ и летные характеристики, преимущества и недостатки, история появления, участие в боях в Испании

В истории авиации есть немало примеров, когда летательный аппарат из «гадкого утенка» превращается в прекрасного белого лебедя. Советский истребитель И 16, самолет с коротким тупым носом, трудно назвать прекрасным белым лебедем, однако свое достойное место в истории он занимает по праву. Эта машина стала своеобразным символом достижений Советского Союза в области военного самолетостроения. Именно с «ишачков» в советской авиации начинается эпоха скоростных боевых истребителей, самолетов нового поколения. С появлением И-16 Военно-Воздушные Силы Советского Союза начинают обретать облик современного вида вооруженных сил. Скорость и маневренность становятся главными критериями оценки боеспособности истребителей. Новая машина своими летно-техническими характеристиками опережала время и произвела фурор не только среди авиаконструкторов, но и показала военным, каким должен быть современный истребитель.

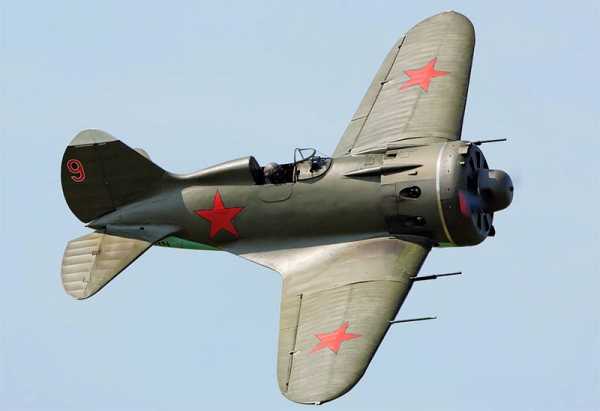

В полете

Самолет, как символ достижений Страны Советов

Появление истребителя-моноплана с тупым носом и укороченным фюзеляжем первоначально было встречено в среде военных летчиков скептически. Конструкция самолета ломала все стереотипы, утвердившиеся в истребительной авиации в начале 30-х годов XX века. Тупой нос, короткий фюзеляж и убирающиеся шасси были нетипичными деталями для боевых самолетов того времени. К тому же новая машина должна была летать с такой скоростью, которая до сих пор считалась среди военных летчиков недостижимым барьером. В то время были уже опытные и экспериментальные гоночные образцы, летавшие на высоких скоростях, однако в боевой авиации самолеты продолжали оставаться тихоходами.

Схема

Советскому авиаконструктору Николаю Николаевичу принадлежит пальма первенства первого авиаконструктора, который решил сломать устоявшиеся в истребительной авиации стереотипы. Его детище, несмотря на трудности с вводом самолета в эксплуатацию, со временем стало символом достижений молодого советского государства. Самолет стал не только основой советской истребительной авиации в довоенное время, но и открыл дорогу для последующего парадного шествия истребителей – монопланов, самолетов нового поколения. Военные летчики любили машину Поликарпова, даже не смотря на ее строптивый и капризный характер. Если для новичков И-16 оставался самолетом сложным в пилотировании, то для опытных боевых летчиков машина открывалась в совершенно ином свете.

Взлет И-16

Освоив технику управления маленькой стремительной и юркой машиной, советские летчики подняли советские ВВС на качественно новую ступень. В небе Испании мир впервые увидел, какой должна быть современная истребительная авиация и большая заслуга в этом, принадлежит именно советским И-16.

Советский самолет рассказал о наличии в Советском Союзе серьезной конструкторской школы, с которой вскоре пришлось вести борьбу немецким конструкторам Вилли Мессершмиту, Эрнсту Хейнкелю и Хуго Юнкерсу.

Рождение

Первая опытная машина, созданная стараниями Опытного КБ под руководством Н.Н. Поликарпова, увидела свет в предпоследний день уходящего 1933 года. Первый опытный полет на прототипе будущего истребителя совершил Валерий Чкалов — один из лучших советских летчиков того времени.

Чкалов

Последующие испытания проводились уже на доработанных прототипах, однако опытные летчики-испытатели отзывались о новой машине весьма сдержано. Пугала пилотов слабая устойчивость машины во время полета, которая при малейшей потере внимания во время пилотирования, сваливалась в штопор. Первый доклад о ходе испытаний стал для Н. Н. Поликарпова настоящим шоком. Машину рекомендовали как капризную и тяжелую в управлении, с которой будет трудно справиться рядовым летчикам. Причина такого поведения нового истребителя лежала в особенностях конструкции. Поликарпову в целях достижения высоких скоростных характеристик и маневренности пришла в голову идея сделать самолет намеренно неустойчивым в горизонтальном полете. Для этого потребовалось сместить центр тяжести самолета, сделав его полностью зависимым от мощности двигателя и манеры управления.

Во время пилотирования истребителя требовались определенные навыки и умение, которыми в то время еще не обучали в летных школах. Стоящие на вооружении РККА бипланы были просты и удобны в пилотировании. Истребитель И-16 выдвигал к летчикам совершенно новые требования. Для успешного пилотирования этого самолета необходимо было иметь соответствующий уровень подготовки и высокий уровень культуры пилотирования.

Новая машина, получившая заводской индекс ЦКБ-12, рождалась с трудом и с потугами. Сыграло огромную роль в последующей судьбе самолета мнение Валерия Чкалова, который два дня летал на машине, гоняя ее на всех режимах полета. После окончания полета Чкалов назвал самолет идеальным истребителем. Только после этого машина была признана годной для принятия вооружение ВВС РККА. С 1934 года самолет уже под названием И-16 или «истребитель шестнадцатый» конструкции Поликарпова был запущен в серийное производство.

В строю

Для выпуска новых истребителей Советское Правительство отвело сразу четыре авиационных завода, на которых до этого выпускались боевые машины семейства Поликарпова, истребители И-5 и И-153:

• государственный авиационный завод №39 в Москве;
• авиационный завод №21 в Нижнем Новгороде;
• завод №153 в Новосибирске;
• государственное авиационное предприятие №458 в Ростове-на-Дону.

В этом же году новый советский скоростной истребитель с непривычной для того времени компоновкой и летающий на огромной скорости был продемонстрирован советской общественности. Впервые над Красной площадью во время Первомайского парада самолеты пронеслись на такой высокой скорости.

Летно-технические характеристики машины. Преимущества и недостатки И-16

Самолет имел для своего времени выдающиеся летно-технические характеристики. Машина разгонялась до невиданной в то время скорости – 350-370 км/ч. В полете, под управлением опытного летчика, показывала образец маневрирования. На машине можно было выполнить практически любую фигуру высшего пилотажа. Дальность полета нового советского истребителя составляла 680 км, а практический потолок превышал отметку в 7 тыс. метров. По летно-техническим параметрам И-16 превосходил все существующие на этом момент машины аналогичного класса.

И-16

Высокие полетные данные дополнялись мощным пулеметным вооружением. На свой истребитель первой модификации Поликарпов установил 2 пулемета ШКАС калибром 7,62 мм. Истребитель И-16 тип 4 выпускался до 1936 года. Всего было выпущено 400 машин этого типа. В дальнейшем проводились неоднократные модернизации. С 1936 года на машину стали устанавливать более мощный мотор М-25А, который значительно увеличил энерговооруженность истребителя. Новый самолет получил обозначение И-16 тип 5 и стал самым массовым советским истребителем, выпускавшимся на тот момент. Скорость самолета выросла до отметки 440 км/ч. За период с 1936 по 1937 год было выпущено 2695 единиц. Вооружение истребителя оставалось прежним — два крыльевых пулемета ШКАС. Этот тип истребителя прошел боевое крещение в небе Испании, где советским летчикам пришлось сразиться с первыми «Мессершмитами 109».

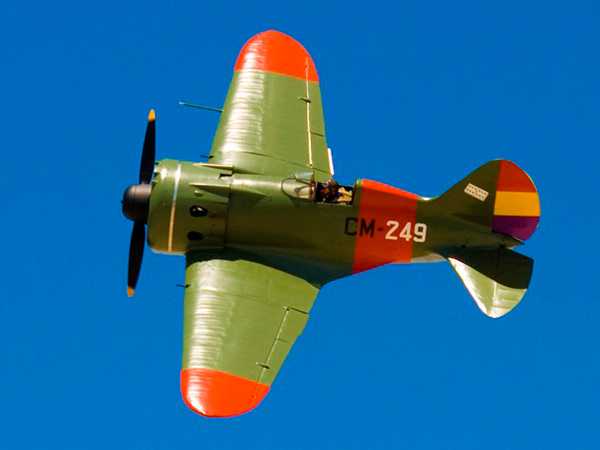

И-16 в Испании

Первые стычки в воздухе показали очевидные преимущества советской машины и вскрыли ряд недостатков. Советские боевые летчики в своих отчетах указывали следующее:

• самолет обладал высокой маневренностью;
• небольшой вес самолета и большая мощность мотора позволяли добиться во время боя необходимого тактического преимущества;
• самолет быстро уходил на новые боевые курсы;
• возможность нести дополнительные средства вооружения.

К недостаткам истребителя были причислены:

• слабая конструкция самолета, не выдерживающая больших динамических нагрузок во время маневрирования;
• высокая степень возгораемости самолета;
• недостаточная дальность полета и ограниченный практический потолок;
• слабость основного вооружения.

Если в первых воздушных боях с немецкими и итальянскими самолетами И-16 чувствовал себя королем воздуха, то последующее появление в небе Испании модернизированного самолета «Мессершмит 109В уровняло шансы сторон. Немец был вооружен 4 пулеметами и летал на большей скорости. Советские И-16 стали проигрывать противнику в мощности бортового залпа и в скорости.

И-16 тип 24

Оценив все «за» и «против», Поликарпов и его КБ приняли решение модернизировать свою машину, выпустив самолет с более мощным вооружением. В дальнейшем советский И-16 выпускался в различных модификациях. Несмотря на постоянные старания конструкторов повысить летно-технические характеристики истребителя, к 1940 году И-16 уже считался устаревшим самолетом. Сказался слабый технический ресурс конструкции машины. На самолет невозможно было ставить ни более мощный двигатель, ни более мощное и совершенное пулеметно-пушечное вооружение. Однако советские заводы продолжали выпускать машину в больших количествах. Всего было выпущено более 10 тыс. машин в различных модификациях. В 1940 году на советских авиационных заводах было выпущено самое большое количество самолетов И-16 за весь период — 2710 машин.

В предвоенные годы на машине установили новый фонарь кабины. Новый двигатель обладал мощностью в 1100 л/с. Самолет получил в качестве основного вооружения 2 пушки ШВАК, калибром 20 мм. Эти и другие меры привели лишь к временным улучшениям, однако в общем контексте история первого советского скоростного истребителя подошла к своему логическому финалу.

Сравнение

Заключение

Тип 24, ставший последней модификацией самолета И-16, был одним из основных боевых истребителей ВВС Красной Армии, с которыми она вступила в Великую Отечественную войну. Машина сумела выдержать первый удар, показав, что в умелых руках она может оказать достойное сопротивление немецким более совершенным машинам. Потери истребительной авиации в первые месяцы 1941 года стали критичными для советских ВВС. Советские летчики, летавшие на И-16, не могли в полной мере противостоять немецким «люфтваффе». В 1942 году выпуск этого самолета прекратили, передав основные заводские мощности для производства истребителей Як-1 и Лагг-3 и штурмовиков Ил-2.

warways.ru

16 | Красные соколы нашей Родины

В середине 30-х годов, пожалуй, не было истребителя, который пользовался бы такой широкой известностью среди авиаторов всего мира, как И-16. По внешнему виду и летным качествам он резко отличался от всех своих «современников». Минимальные размеры, бочкообразный фюзеляж, маленькое крыло и заголовник кабины пилота определяли неповторимость и оригинальность его конструкции.

История самолета началась в 1933 г., когда по заданию ВВС Н.Н. Поликарпов приступил к проектированию истребителя-биплана (будущего И-15). Одновременно в инициативном порядке Поликарпов разрабатывал проект скоростного истребителя-моноплана, получившего обозначение И-16. В начале 30-х годов авиастроители и военные были убеждены в том, что понятия «истребитель» и «биплан» неразделимы.

Поэтому споры о компоновочной схеме И-16, начавшиеся еще на этапе проектирования, не прекращались даже во время серийного выпуска и освоения машины в строевых частях.

На испытаниях, как и рассчитывали конструкторы, моноплан (ЦКБ-12) показал скорость, значительно превосходящую скорость всех известных зарубежных и отечественных истребителей. Тем не менее было предложено прекратить испытания, поскольку самолет характеризовался неустойчивостью в полете в некоторых режимах, а также был более сложным в пилотировании для рядовых летчиков, чем бипланы. Возникали сомнения и в штопорных характеристиках. Между тем летчик В.П. Чкалов на испытаниях многократно вводил самолет в плоский штопор и успешно выходил из него. Пожалуй, лишь авторитет Чкалова, его положительные отзывы об истребителе позволили продолжить испытания.

Самолет И-1б был запущен в серийное производство, однако возникли проблемы при освоении его в ВВС. Строевые летчики, привыкшие к менее скоростным и не таким строгим в пилотировании бипланам, не сразу приняли И-16. После ряда летных происшествий (неудачные взлеты и посадка, неосторожное пилотирование), которые завершились серьезными авариями, к новому истребителю стали относиться с опасением. В ответ на это пять ведущих летчиков-испытателей провели ряд показательных выступлений, на которых виртуозно выполнили фигуры высшего пилотажа (в том числе штопор, бочки, перевороты, петли и др., а также синхронный групповой пилотаж).

Создание в 1936 г. учебно-тренировочного истребителя УТИ-2 (двухместный вариант И-16 тип 4) позволило повысить безопасность освоения техники пилотирования И-16. Вскоре в истребитель поверили, полюбили его и стали ласково называть «ишачок».

Повседневная эксплуатация в строевых частях показала, что в принципиальной схеме И-16 еще при разработке были заложены большие технические возможности. С целью совершенствования в И-16 вносились изменения, не затрагивавшие схему и геометрию планера, позволявшие поддерживать истребитель на уровнe требований времени в течение ряда лет. От серии к серии росла мощность (от 480 до 1100 л.с.) и высотность (с 7130 до 10 800 м) двигателей. Количественно и качественно изменялось вооружение. На разных вариантах могли устанавливаться два или четыре пулемета; два пулемета и две пушки; четыре пушки. На отдельных модификациях подвешивалось до шести реактивных снарядов РС-82. Однако после внесенных изменений масса самолета превышала 2000 кг.

За 7 лет серийного производства (1934— 1941 гг.) было выпущено более десятка серийных и опытных модификаций И-16, всего — 8194 машин.

К началу войны самолет И-16 находился на вооружении западных округов, составляя более 50% от общего числа истребителей. Машина, хотя уже и устаревшая, но хорошо освоенная летным и техническим составом, оставалась в строю до 1944 г.

Модификации И-16

• И-16 тип 4. Был запущен в серийное производство в 1934 г. Устанавливался двигатель М-22 мощностью 480 л.с. (затем — М-25). При полетном весе 1420 кг самолет развивал скорость 362— 425 км/ч, выполнял вираж за 15 с.

• И-16 тип 5 с двигателем М-25 (мощностью 710 л.с). Выпускался серийно с 1935 г. Новый капот двигателя плавно переходил к фюзеляжу, имел 9 отверстий для выхлопных патрубков и стал типовым для всех последующих модификаций. Винт оборудовался обтекателем. Вооружение: 2 пулемета в центроплане (вне диска винта) и 200 кг бомб на внешней подвеске. Машины этой серии были наиболее многочисленными.

• И-16 тип 10 (1937 г.). Устанавливался двигатель М-25А мощностью 730 л.с. Вооружение включало два крыльевых пулемета и два синхронных пулемета над двигателем (по 650 патронов). Новое лыжное шасси убиралось вплотную к центроплану. На крыле были установлены посадочные щитки. Вес увеличился на 200 кг, но летные характеристики не изменились. Была выпущена большая серия.

• УТИ-4 — (И-16 тип 15) (1935 г.) — двухместный учебно-тренировочный вариант И-16 тип 10. Летчики называли его «спаркой». По конструкции и летно-техническим данным почти не отличался от боевого самолета. Устанавливался двигатель М-25А мощностью 730 л.с. УТИ-4 развивал максимальную скорость 400 км/ч. Практический потолок — 9000 м. На отдельных самолетах ставили вооружение, одна из кабин могла закрываться колпаком. На машинах не только обучались молодые летчики, но и тренировались, осваивали «слепой» полет опытные пилоты. Было построено 1660 самолетов УТИ-4. Систематические тренировки на «спарках» повышали мастерство летного состава, снижали аварийность в строевых частях и в то же время сохраняли от преждевременного износа боевые самолеты.

• И-16 тип 17 (1939 г.) с двигателем М-25В (750 л.с). Над мотором устанавливались два пулемета ШКАС; ШКАС в крыле были заменены на пушки ШВАК. Подвешивалось до 200 кг бомб. Костыль заменен хвостовым колесом. Выпускался серийно.

• И-16 тип 18 (1939 г.) — модификация И-16 тип 10. Двигатель М-62 (1000 л.с). Устанавливались двухскоростной нагнетатель, винт изменяемого шага, 4 пулемета ШКАС. Масса возросла на 100 кг. Улучшилась продольная устойчивость на виражах и петлях, взлетно-посадочные качества. Максимальная скорость — 464 км/ч. Выпускался серийно.
• И-16 тип 24 (1940 г.) — модификация И-16 тип 10 и тип 18. Двигатель М-63 (1100 л.с). Усилена конструкция. Введены два подвесных топливных бака на 200 л. Вооружение: 4 пулемета ШКАС калибра 7,62-мм. Могли устанавливаться 4 пулемета ШКАС и один 12,7-мм БС под или над мотором. Подвешивались 6 снарядов РС-82 или до 500 кг бомб. Максимальная скорость — 489 км/ч.

• И-16 тип 27 (1940 г.) — пушечный вариант И-16 тип 18. Устанавливались 2 пушки ШВАК.
• И-16 тип 29 (1941 г.) — последняя серийная модификация И-16. Двигатель М-63. Вооружение: 2 ШКАС, 1 БС над или под мотором. Могли подвешиваться до 6 РС-82 или два бака по 100 л.

Вместо хвостового костыля устанавливалось амортизационное колесо. Самолет оборудовался радиостанцией и фотокинопулеметом. Полетный вес увеличился. В зависимости от высоты полета скорость снизилась до 419—470 км/ч. Выполнял вираж за 17—19 с. Практический потолок — 9800 м.

• И-16 тип 28 — пушечный вариант И-16 тип 24, в котором пушки ШВАК устанавливались на места крыльевых пулеметов. Самая боеспособная модификация И-16.

Летно — технические данные истребителя И-16

Модификация	тип 4	тип 5	тип 10	тип 12	тип 15	тип 17	тип 18	тип 24	тип 27	тип 28	тип 29
Год выпуска	1935	1936	1938	1937	1937	1930	1933	1939	1939	1939	1940
Размах крыльев, м.	9	9	9,004	9,004	9,004	9,004	9,004	9,004	9,004	9,004	9,004
Высота, м.	3,25	3,25	3,25	3,25	3,25	3,25	3,25	3,25	3,25	3,25	3,218
Длина, м.	5,86	5,985	6,074	5,985	5,985	6,074	6,074	6,130	6,074	6,130	6,130
Мотор	М-22	М-25А	М-25	М-25А	М-25А	М-25В	М-62	М-63	М-62	М-63	М-63
Мощность, л.с.	480	730	750	730	730	750	800	900	800	900	900
На высоте, м.	0	2400	2900	2400	2400	2900	4500	4500	4200	4500	4500
Нагрузка, кг. на кв.м.	93,1	103,5	118	118	100	124	125,5	129	124,2	136,5	130
Полетный вес, кг.	1354	1508	1716	1718	1458,2	1810	1830	1882	1807,9	1988	1940
Вес пустого, кг.	—	1118,5	1327	1160	1156,2	1425,5	1433,5	1382,5	1335,5	1403,1	196,5
Скорость при h=0, км/ч	362	390	398	393	398	385	413	410	—	427	419
Скорость / на высоте	346/3000	445/2700	448/3160	431/2400	450/2800	425/2700	461/4400	462/4700	—	463/2000	470/4480
Посадочная, км.ч	107	117	126	129	118	131	134	130,5	131	150	131
Время набора высоты 3000 м., мин.	4,4	4 (3400)	3,4	4,36	3,38	4,36	2,9	3,4	—	3,2	3,3
Время набора высоты 5000 м., мин.	9,9	7,7 (5400)	6,9	8,9	6,39	8,9	5,4	6,0	—	5,55	5,8
Потолок, м.	7440	9100	8470	8240	8960	8240	9300	9700	—	9950	9800
Дальность, км.	680	540	525	520	364	417	485	440	458	—	440
Время виража, с.	12-14	14-15	16-18	16-17	16-18	17-18	17	17-18	17-18	17-19	16-17
Вооружение	2 ШКАС	2 ШКАС	4 ШКАС	2 ШКАС, 2 ШВАК	—	2 ШКАС, 2 ШВАК	4 ШКАС	4 ШКАС	2 ШКАС, 2 ШВАК	2 ШКАС, 2 ШВАК	2 ШКАС
Разбег, м.	—	220	260	275	248	280	210	260	230	210	—
Пробег, м.	—	200	288	395 *	278	405 *	475 *	300	405	240	—

* без использования тормозов и закрылков

Особенности конструкции И-16

• Металлическое хвостовое оперение с полотняной обшивкой;
• Крыло обшивалось полотном, покрывалось аэролаком;
• За креслом пилота устанавливалась 8-мм бронеспинка;
• Борта фюзеляжа у кресла имели откидные дверцы;
• Убирающееся вручную шасси с тросовым приводом от лебедки в кабине. Колеса имели тормоза;
• На последних сериях И-16 костыль был заменен на колесо с резиновой амортизацией;
• Элероны имели металлический каркас с обшивкой из полотна. На взлете и посадке отклонялись на 15°, выполняя роль закрылков;

Боевое использование И-16

Самолеты И-16 принимали активное участие в пяти войнах. Боевую проверку истребитель прошел во время гражданской войны в Испании (1936—1938 гг.). По скоростным и маневренным качествам И-16 не имел равных. Только новый немецкий истребитель Мессершмитт Bf-109 мог соперничать с советским самолетом. Во время войны нашими летчиками была разработана и широко применялась тактика эшелонирования разнотипных истребителей по высотам. И-16, находясь на «верхнем этаже», скоростными атаками вытесняли противника вниз, под удары маневренных И-15.

Затем истребители И-16 принимали участие в боевых действиях в Китае (1937—1940 гг.), где, прикрывая города от налетов, впервые столкнулись с японскими истребителями А5м4 и Ki-27. Высокая скорость, живучесть, лучшая скороподъемность, хорошие пикирующие свойства, обусловленные высокой прочностью, позволяли пилотировать И-16 с большими перегрузками. Однако малая устойчивость мешала вести прицельный огонь.

В период сражений в Монголии (май-сентябрь 1939 г.) произошло событие, повлиявшее на дальнейшее развитие вооружения самолетов различных классов. Впервые в истории авиации в бою истребители применили реактивные снаряды. Несколько И-16 тип 10 было переоборудовано для пуска шести 82-мм РС-82. За 11 дней боев новым оружием было сбито 13 самолетов противника. С тех пор при разработке истребителей предусматривалась установка реактивных снарядов. Также опыт боевых действий показал, что отсутствие радиостанций на каждом самолете снижало организацию согласованных действий в бою.

В период советско-финляндской войны (ноябрь 1939 г.— март 1940 г.) качественное превосходство истребителей И-16 над Fokker D-XX было очевидным. Поэтому командование противника запретило своим летчикам вступать в бой с советскими истребителями, рекомендовав сосредоточить усилия на уничтожении бомбардировщиков. Однако известны два факта, когда финские летчики одержали победу над И-16. В одном из боев в феврале 1940 г. И-16 были сбиты бипланом Gladiator. 26 февраля победу над И-16 одержал самолет Fiat G.50. Одна машина И-16 тип 10 была захвачена в качестве трофея.

В предвоенные годы И-16 составлял основу советских ВВС.

Самолеты И-16 тип 10,17,18, 24, 28 и 29 принимали активное участие в сражениях первого периода Великой Отечественной войны.

Благодаря И-16, в первые месяцы войны звания Героя Советского Союза были удостоены П.Т. Харитонов, М.Л. Жуков, С.И. Здоровцев. Дважды Герои Советского Союза Г.П. Кравченко, С.И. Грицевец, А.В. Ворожейкин, Б.Ф. Сафонов и другие начинали свой боевой путь на И-16 еще в Испании и на Халхин-Голе. А.К. Антоненко, П.А Бринько и Б.Ф. Сафонов в 1941 г. каждый сбили более 10 немецких самолетов. В августе 1941 г. В.В. Талалихин на И-16 одним из первых совершил ночной таран, сбив в небе над столицей бомбардировщик Не-111.

Бои этого периода, ввиду полного преимущества и качественного превосходства Bf-109, носили оборонительный характер. Снизить потери позволяло применение основного тактического приема — построения в круг.

Тем не менее пилоты И-16 продолжали одерживать победы над противником. Так, дважды Герой Советского Союза В.М. Голубев сбил два Bf-109F прямо над аэродромом врага.

22 февраля на Калининском фронте звено И-16 при патрулировании обнаружило на удалении 10 км большую группу бомбардировщиков под прикрытием восьми Мессершмиттов Bf-109. Противник, ошеломленный внезапной атакой, беспорядочно сбросил бомбы и повернул обратно. Было сбито четыре бомбардировщика и один Bf—109. И-16 потерь не имели.

Даже еще в 1942—1943 гг. летчики 4-го Гвардейского истребительного полка Балтийского флота на И-16 успешно защищали «Дорогу жизни».

Выпуск самолётов И-16 (1934-1942 гг.)

Модель	Завод	1934	1935	1936	1937	1938	1939	1940	1941	1942	ВСЕГО
И-16 М-22 (тип 4)	№21	41	464								505
И-16 М-22 (тип 4)	№39	50	4	4							58
УТИ-2 М-22	№21		21	35	206	352					612
УТИ-2 М-22	№153								404		404
И-16 М-25 (типы 5, 10, 17)	№21			867	1674	716	733				3990
И-16 М-25 (типы 5, 10, 17)	№153				6	105	264	503	19		897
УТИ-4 М-25	№21						424	600	256		1280
УТИ-4 М-25	№458								356	83	439
И-16 М-62, М-63 (типы 18, 24, 27, 28, 29)	№21						407	1607	80		2094

Заслуживают внимания некоторые высказывания боевых летчиков о самолете И-16. Так, отмечалось, что на машине «можно было замкнуть вираж вокруг телеграфного столба». Говорилось и о сложности пилотирования. Истребитель при взлете и посадке мог сделать неуправляемый разворот, если летчик точно не выдерживал направления. Нередко это заканчивалось поломками и даже авариями С другой стороны, именно рулежка на И-1б учила держать направление на всех типах истребителей. Поэтому пилоты, летавшие на И-16, впоследствии быстро осваивали новую технику…

Примечания:

www.airaces.ru

Истребитель И-16 тип 29. — Российская авиация

Истребитель И-16 тип 29.

Разработчик: Поликарпов
Страна: СССР
Первый полет: 1940 г.

Последней модификацией «ишачка» стал И-16, обозначенный как тип 29. Первый опытный И-16 М-63 с синхронным крупнокалиберным пулеметом БС и двумя ШКАС в фюзеляже построили в январе 1940 года. На данном экземпляре отсутствовали посадочные щитки, элероны продлили до 2-й нервюры центроплана, установили нестандартные колеса диаметром 610 мм. Вес пустого самолета составил 1370,4 кг, взлетный вес — 1780 кг, полетная центровка 26,4%. Нагрузка на крыло составила 122 кг на кв. метр, то есть оказалась меньше чем у тип 17.

Заводские испытания нового самолета в период 8-16 февраля 1940 года провел летчик Фокин. Затем его облетал испытатель НИИ ВВС В.В.Иншаков. По его оценке этот И-16 без щитков и подвесных баков оказался весьма легким в управлении и превосходил по маневренности И-16 тип 24.

29-й тип стал воплощением работ по стрелковому вооружению, проведенных в 1939 году. Установлен крупнокалиберный пулемет «БС» (Березина синхронный) калибра 12,7 мм в нижней части фюзеляжа, в пространстве между нишами шасси, ниже пояса переднего лонжерона центроплана и смещен на 17 мм. Для установки магазина на 230-240 патронов вторую раму фюзеляжа передвинули на 54 мм. Для размещения пулемета БС ниши шасси раздвинули — расстояние от вертикальной оси до оси колес в убранном положении увеличилось с 380 до 421 мм. Пространство между нишами шасси закрыто съемным обтекателем, отчего тип 29 слегка снизу «пополнел».

Соответственно стойки шасси укоротили на 32 мм, а диаметр воздушного винта для обеспечения необходимого зазора с землей (268 мм) уменьшился до 2,7 м. Заметного изменения в тяге не наблюдалось, так как использовались лопасти шириной 250 мм («уширенные»). Пространство между нишами шасси закрыли съемным обтекателем, который крепился шомполами и замками «Фейри». В связи с перечисленными переделками, изменилась обшивка центроплана.

Крыло И-16 в тип 29 полностью освободили от стрелкового и артиллерийского вооружения. Однако теперь под крылом устанавливали замки для подвесных баков и шесть ракетных орудий типа «флейта» (по три с каждой стороны) для установки ракетных неуправляемых снарядов РС-82. Район установки «PC» на нижней части крыла и соответствующий участок элеронов обшивались дюралевым листом.

Маслорадиатор перенесен в пространство между четвертым и пятым цилиндром мотора. Подводящий патрубок маслорадиатора перенесен соответственно в пространство между окнами этих цилиндров. Подводящий патрубок маслорадиатора перенесли соответственно в пространство между окнами этих цилиндров. Часть машин более поздних выпусков не имела патрубка, подвод воздуха осуществлялся через прорезные отверстия. В связи с переносом маслорадиатора снят ручной запуск мотора от инерционного стартера «РИ».

Самолет с полностью введенными изменениями — И-16 № 292116, с двигателем М-63 № 631698, поступил на испытания в НИИ ВВС 27 августа 1940 года. Этот день, в который машину перегнали с завода № 21 в Чкаловскую, считался началом испытаний — они продолжались до 4 октября 1940 года. За этот период ведущий летчик майор Груздев, летчики облета Никашин и Стефановский всего выполнили 55 полетов.

В отчете по испытаниям указывались все основные отличия от предыдущих типов И-16. Кроме тех, что уже были перечислены, отмечалось, что пулемет БС имеет запас патронов — 130-230 штук, ШКАСы: левый 475 патронов, правый 500 патронов. Радиостанция РСИ-3 с жесткой антенной, приемник радиостанции размещен под приборной доской. Самолет был оборудован подвесными баками (ПБ), ракетными орудиями (РО) на шесть реактивных снарядов (PC), кинофотопулеметом ПАУ-22. Центровка для полетного веса 1966 кг составила 29,15% САХ.

ЛТХ:

Модификация: И-16 тип 29
Размах крыла, м: 9,00
Длина, м: 6,13
Высота, м: 2,25
Площадь крыла, м2: 14,54
Масса, кг
-пустого: 1383
-взлетная: 1882
Тип двигателя: 1 х ПД М-63
-мощность, л.с.: 1 х 900
Макс. скорость, км/ч
-у земли: 410
-на высоте: 462
Практическая дальность, км: 440
Скороподъемность, м/мин: 882
Практический потолок, м: 9700
Экипаж: 1
Вооружение: 2 х 7,62-мм пулемета ШКАС и 1 х 12,7-мм пулемет БС, до 200 кг бомб или установки РС-82.

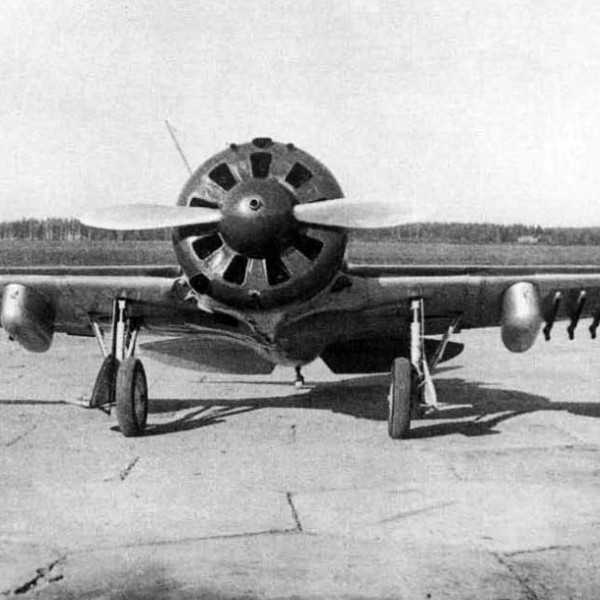

Предсерийный истребитель И-16 тип 29 с «РС-82» и допбаками под крылом.

Предсерийный истребитель И-16 тип 29 с «РС-82» и допбаками под крылом.

Предсерийный истребитель И-16 тип 29 с «РС-82» и допбаками под крылом.

Истребитель И-16 тип 29 с «РС-82» и допбаками под крылом.

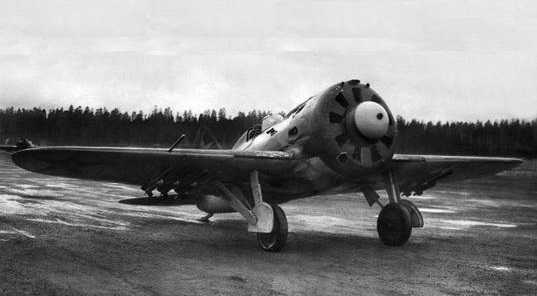

Серийный истребитель И-16 тип 29 с «РС-82» под крылом.

Серийный истребитель И-16 тип 29 с радиостанцией «Орел» и подвешенными «РС-132».

Пристрелка бортового оружия на истребителе И-16 тип 29.

Истребитель И-16 тип 29 выруливает на старт. Осень 1941 г.

Истребитель И-16 тип 29.

Летчики авиации Балтийского флота у истребителя И-16 тип 29.

Герой Советского Союза командир 254-го ИАП майор П.М.Петров рядом с истребителем И-16 тип 29.

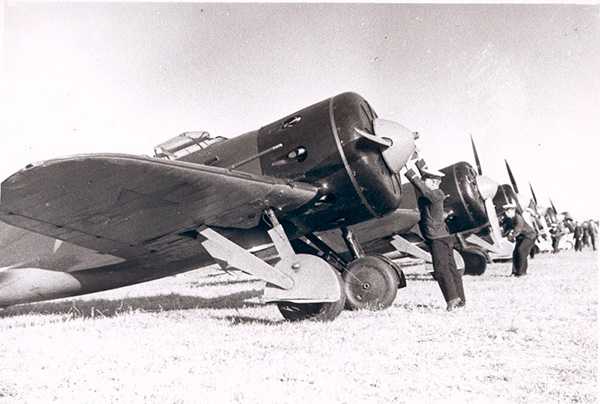

Линейка истребителей И-16 тип 29. Первым под чехлами стоит УТИ-4.

Советские летчики сержанты (слева-направо) С.Слесарчук, С.Гозин и А.Перевера из 34-го истребительного авиаполка ПВО Москвы у истребителя И-16 тип 29. Из трех летчиков есть информация лишь о сержанте Гозине. Сергей Алексеевич Гозин, на момент гибели — младший лейтенант 34-го истребительного авиаполка ПВО. 1919 (1922) года рождения д. Муравьево, Сосковского района, Орловской области. Призван Ленинградским РВК Москвы. Погиб в воздушном бою 11 июня 1943 г. в районе деревни Никольское.

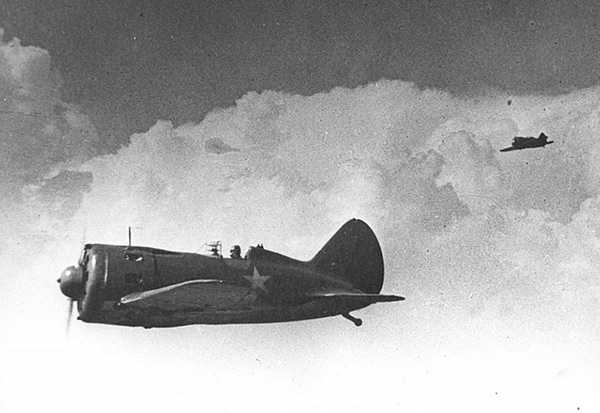

Истребители И-16 тип 29 патрулируют Ленинградское небо. Лето 1941 г.

Истребитель И-16 тип 29 в полете.

Кабина пилота И-16 тип 29.

Фотокинопулемет ПАУ-22 за кабиной И-16 тип 29.

И-16 тип 29. Рисунок.

И-16 тип 29. Схема 1.

И-16 тип 29. Схема 2.

И-16 тип 29. Схема 3.

И-16 тип 29. Схема 4.

.

.

Список источников:
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов.
Михаил Маслов. «Король истребителей». Боевые самолеты Поликарпова.
Михаил Маслов. Истребитель И-16.
С.В.Иванов. И-16. Боевой «ишак» сталинских соколов.
Сайт «Истребитель И-16″(http://i16fighter.ru/index.htm).
Сайт «Уголок неба».
Фотоархив Петра Заики.

xn--80aafy5bs.xn--p1ai
