Основные части самолета. Устройство самолета

Изобретение самолета позволило не только осуществить древнейшую мечту человечества – покорить небо, но и создать самый быстрый вид транспорта. В отличие от воздушных шаров и дирижаблей, самолеты мало зависят от капризов погоды, способны преодолевать большие расстояния на высокой скорости. Составные части самолета состоят из следующих конструктивных групп: крыла, фюзеляжа, оперения, взлетно-посадочных устройств, силовой установки, управляющих систем, различного оборудования.

части самолета

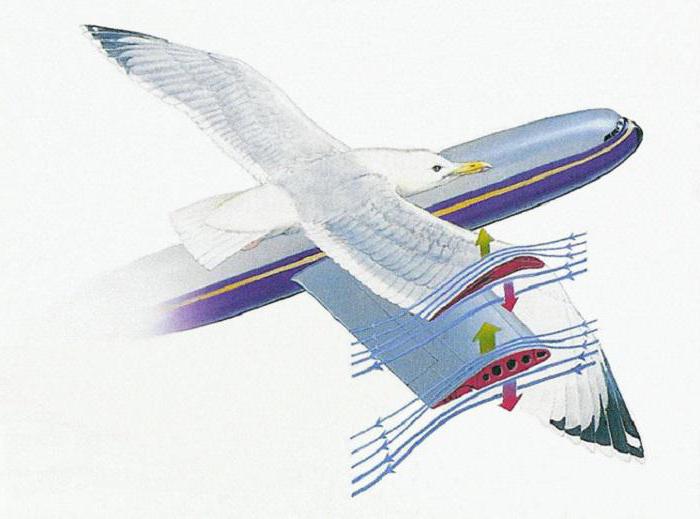

Принцип действия

Самолет – летательный аппарат (ЛА) тяжелее воздуха, оборудованный силовой установкой. При помощи этой важнейшей части самолета создается необходимая для осуществления полета тяга – действующая (движущая) сила, которую развивает на земле или в полете мотор (воздушный винт или реактивный двигатель). Если винт расположен перед двигателем, он называется тянущим, а если сзади – толкающим. Таким образом, двигатель создает поступательное движение самолета относительно окружающей среды (воздуха). Соответственно, относительно воздуха движется и крыло, которое создает подъемную силу в результате этого поступательного движения. Поэтому аппарат может держаться в воздухе только при наличии определенной скорости полета.

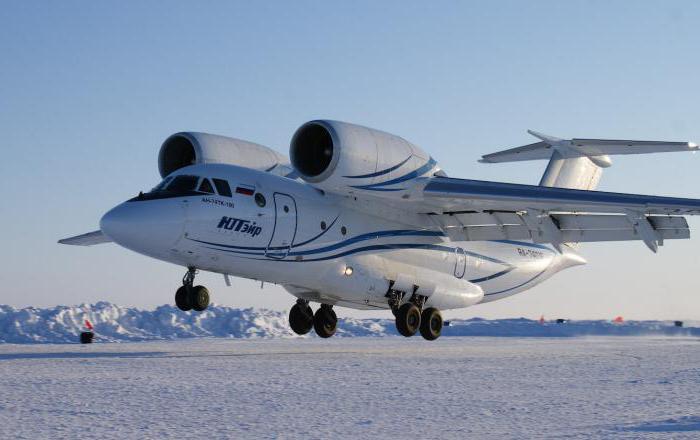

Как называются части самолета

Корпус состоит из следующих основных частей:

  • Фюзеляж – это главный корпус самолета, связывающий в единое целое крылья (крыло), оперения, силовую систему, шасси и другие составляющие. В фюзеляже размещаются экипаж, пассажиры (в гражданской авиации), оборудование, полезная нагрузка. Также может размещаться (не всегда) топливо, шасси, моторы и т. д.
  • Двигатели используются для приведения в движение ЛА.
  • Крыло – рабочая поверхность, призванная создавать подъемную силу.
  • Вертикальное оперение предназначено для управляемости, балансировки и путевой устойчивости самолета относительно вертикальной оси.
  • Горизонтальное оперение предназначено для управляемости, балансировки и путевой устойчивости самолета относительно горизонтальной оси.

основные части самолета

Крылья и фюзеляж

Основная часть конструкции самолета – крыло. Оно создает условия для выполнения главного требования для возможности полета – наличие подъемной силы. Крыло крепится к корпусу (фюзеляжу), который может иметь ту или иную форму, но по возможности с минимальным аэродинамическим сопротивлением. Для этого ему предоставляют удобно обтекаемую каплеобразную форму.

Передняя часть самолета служит для размещения кабины пилотов и радиолокационных систем. В задней части находится так называемое хвостовое оперение. Оно служит для обеспечения управляемости во время полета.

Конструкция оперения

Рассмотрим среднестатистический самолет, хвостовая часть которого выполнена по классической схеме, характерной для большинства военных и гражданских моделей. В этом случае горизонтальное оперение будет включать неподвижную часть – стабилизатор (от латинского Stabilis, устойчивый) и подвижную – руль высоты.

Стабилизатор служит для придания устойчивости ЛА относительно поперечной оси. Если нос летательного аппарата опустится, то, соответственно, хвостовая часть фюзеляжа вместе с оперением поднимется вверх. В этом случае давление воздуха на верхней поверхности стабилизатора увеличится. Создаваемое давление вернет стабилизатор (соответственно, и фюзеляж) в исходное положение. При подъеме носа фюзеляжа вверх давление потока воздуха увеличится на нижней поверхности стабилизатора, и он снова вернется в исходное положение. Таким образом, обеспечивается автоматическая (без вмешательства пилота) устойчивость ЛА в его продольной плоскости относительно поперечной оси.

Задняя часть самолета также включает вертикальное оперение. Аналогично горизонтальному, оно состоит из неподвижной части – киля, и подвижной – руля направления. Киль придает устойчивость движения самолету относительно его вертикальной оси в горизонтальной плоскости. Принцип действия киля подобен действию стабилизатора – при отклонении носа влево киль отклоняется вправо, давление на его правой плоскости увеличивается и возвращает киль (и весь фюзеляж) в прежнее положение.

Таким образом, относительно двух осей устойчивость полета обеспечивается оперением. Но осталась еще одна ось – продольная. Для предоставления автоматической устойчивости движения относительно этой оси (в поперечной плоскости) консоли крыла планера размещают не горизонтально, а под некоторым углом относительно друг друга так, что концы консолей отклонены вверх. Такое размещение напоминает букву «V».

задняя часть самолета

Системы управления

Рулевые поверхности – важные части самолета, предназначенные для управления воздушным судном. К ним относятся элероны, рули направления и высоты. Управление обеспечивается относительно тех же трех осей в тех же трех плоскостях.

Руль высоты – это подвижная задняя часть стабилизатора. Если стабилизатор состоит из двух консолей, то соответственно есть и два руля высоты, которые отклоняются вниз или вверх, оба синхронно. С его помощью пилот может менять высоту полета летательного аппарата.

Руль направления – это подвижная задняя часть киля. При его отклонены в ту или иную сторону на нем возникает аэродинамическая сила, которая вращает самолет относительно вертикальной оси, проходящей через центр масс, в противоположную сторону от направления отклонения руля. Вращение происходит до тех пор, пока пилот не вернет руль в нейтральное (не отклоненное положение), и ЛА будет осуществлять движение уже в новом направлении.

Элероны (от франц. Aile, крыло) – основные части самолета, представляющие собой подвижные части консолей крыла. Служат для управления самолетом относительно продольной оси (в поперечной плоскости). Так как консолей крыла две, то и элеронов также два. Они работают синхронно, но, в отличие от рулей высоты, отклоняются не в одну сторону, а в разные. Если один элерон отклоняется вверх, то другой вниз. На консоли крыла, где элерон отклонен вверх, подъемная сила уменьшается, а где вниз – увеличивается. И фюзеляж ЛА вращается в сторону поднятого элерона.

Двигатели

Все самолеты оснащаются силовой установкой, позволяющей развить скорость, и, следовательно, обеспечить возникновение подъемной силы. Двигатели могут размещаться в задней части самолета (характерно для реактивных ЛА), спереди (легкомоторные аппараты) и на крыльях (гражданские самолеты, транспортники, бомбардировщики).

Они подразделяются на:

  • Реактивные – турбореактивные, пульсирующие, двухконтурные, прямоточные.
  • Винтовые – поршневые (винтомоторные), турбовинтовые.
  • Ракетные – жидкостные, твердотопливные.

составные части самолета

Прочие системы

Безусловно, другие части самолета также важны. Шасси позволяют летательным аппаратам взлетать и садиться с оборудованных аэродромов. Существуют самолеты-амфибии, где вместо шасси используются специальные поплавки – они позволяют осуществлять взлет и посадку в любом месте, где есть водоем (море, река, озеро). Известны модели легкомоторных самолетов, оснащенных лыжами, для эксплуатации в районах с устойчивым снежным покровом.

Современные самолеты напичканы электронным оборудованием, устройствами связи и передачи информации. В военной авиации используются сложные системы вооружения, обнаружения целей и подавления сигналов.

Классификация

По назначению самолеты делятся на две большие группы: гражданские и военные. Основные части пассажирского самолета отличаются наличием оборудованного салона для пассажиров, занимающего большую часть фюзеляжа. Отличительной чертой являются иллюминаторы по бокам корпуса.

Гражданские самолеты подразделяются на:

  • Пассажирские – местных авиалиний, магистральные ближние (дальность меньше 2000 км), средние (дальность меньше 4000 км), дальние (дальность меньше 9000 км) и межконтинентальные (дальность более 11 000 км).
  • Грузовые – легкие (масса груза до 10 т), средние (масса груза до 40 т) и тяжелые (масса груза более 40 т).
  • Специального назначения – санитарные, сельскохозяйственные, разведывательные (ледовая разведка, рыборазведка), противопожарные, для аэрофотосъемки.
  • Учебные.

В отличие от гражданских моделей, части военного самолета не имеют комфортабельного салона с иллюминаторами. Основную часть фюзеляжа занимают системы вооружения, оборудование для разведки, связи, двигатели и другие агрегаты.

По назначению современные военные самолеты (учитывая боевые задачи, которые они выполняют), можно разделить на следующие типы: истребители, штурмовики, бомбардировщики (ракетоносцы), разведчики, военно-транспортные, специальные и вспомогательного назначения.

Устройство самолетов

Устройство летательных аппаратов зависит от аэродинамической схемы, по которой они выполнены. Аэродинамическая схема характеризуется количеством основных элементов и расположением несущих поверхностей. Если носовая часть самолета у большинства моделей похожа, то расположение и геометрия крыльев и хвостовой части могут сильно разниться.

Различают следующие схемы устройства ЛА:

  • «Классическая».
  • «Летающее крыло».
  • «Утка».
  • «Бесхвостка».
  • «Тандем».
  • Конвертируемая схема.
  • Комбинированная схема.

части пассажирского самолета

Самолеты, выполненные по классической схеме

Рассмотрим основные части самолета и их назначение. Классическая (нормальная) компоновка узлов и агрегатов характерна для большинства аппаратов мира, будь-то военных либо гражданских. Главный элемент – крыло – работает в чистом невозмущенном потоке, который плавно обтекает крыло и создает определенную подъемную силу.

Носовая часть самолета является сокращенной, что приводит к уменьшению требуемой площади (а следовательно, и массы) вертикального оперения. Это потому, что носовая часть фюзеляжа вызывает дестабилизирующий путевой момент относительно вертикальной оси самолета. Сокращение носовой части фюзеляжа улучшает обзор передней полусферы.

Недостатками нормальной схемы являются:

  • Работа горизонтального оперения (ГО) в скошенном и возмущенном крылом потоке значительно снижает его эффективность, что вызывает необходимость применения оперения большей площади (а, следовательно, и массы).
  • Для обеспечения устойчивости полета вертикальное оперение (ВО) должно создавать негативную подъемную силу, то есть направленную вниз. Это снижает суммарный КПД самолета: из величины подъемной силы, которую создает крыло, надо отнять силу, которая создается на ГО. Для нейтрализации этого явления следует применять крыло увеличенной площади (а, следовательно, и массы).

Устройство самолета по схеме «утка»

При данной конструкции основные части самолета размещаются иначе, чем в «классических» моделях. Прежде всего, изменения коснулись компановки горизонтального оперения. Оно располагается перед крылом. По этой схеме построили свой ​​первый самолет братья Райт.

Преимущества:

  • Вертикальное оперение работает в невозмущенном потоке, что повышает его эффективность.
  • Для обеспечения устойчивости полета оперение создает положительную подъемную силу, то есть она добавляется к подъемной силе крыла. Это позволяет уменьшить его площадь и, соответственно, массу.
  • Естественная «противоштопорная» защита: возможность перевода крыльев на закритические углы атаки для «уток» исключена. Стабилизатор устанавливается так, что он получает больший угол атаки по сравнению с крылом.
  • Перемещение фокуса самолета назад при увеличении скорости при схеме «утка» происходит в меньшей степени, чем при классической компоновке. Это приводит к меньшим изменениям степени продольной статической устойчивости самолета, в свою очередь, упрощает характеристики его управления.

Недостатки схемы «утка»:

  • При срыве потока на оперениях происходит не только выход самолета на меньшие углы атаки, но и его «проседания» вследствие уменьшения его общей подъемной силы. Это особенно опасно в режимах взлета и посадки из-за близости земли.
  • Наличие в носовой части фюзеляжа механизмов оперения ухудшает обзор нижней полусферы.
  • Для уменьшения площади переднего ГО длина носовой части фюзеляжа делается значительной. Это приводит к увеличению дестабилизирующего момента относительно вертикальной оси, и, соответственно, к увеличению площади и массы конструкции.

части военного самолета

Самолеты, выполненные по схеме «бесхвостка»

В моделях данного типа нет важной, привычной части самолета. Фото летательных аппаратов «бесхвосток» («Конкорд», «Мираж», «Вулкан») показывает, что у них отсутствует горизонтальное оперение. Основными преимуществами такой схемы являются:

  • Уменьшение лобового аэродинамического сопротивления, что особенно важно для самолетов с большой скоростью, в частности, крейсерской. При этом уменьшаются затраты топлива.
  • Большая жесткость крыла на кручение, что улучшает его характеристики аэроупругости, достигаются высокие характеристики маневренности.

Недостатки:

  • Для балансировки на некоторых режимах полета часть средств механизации задней кромки крыла (закрылков) и рулевых поверхностей надо отклонять вверх, что уменьшает общую подъемную силу самолета.
  • Совмещение органов управления ЛА относительно горизонтальной и продольной осей (вследствие отсутствия руля высоты) ухудшает характеристики его управляемости. Отсутствие специализированного оперения заставляет рулевые поверхности находятся на задней кромке крыла, выполнять (при необходимости) обязанности и элеронов, и рулей высоты. Эти рулевые поверхности называются элевоны.
  • Использование части средств механизации для балансировки самолета ухудшает его взлетно-посадочные характеристики.

«Летающее крыло»

При данной схеме фактически нет такой части самолета, как фюзеляж. Все объемы, необходимые для размещения экипажа, полезной нагрузки, двигателей, топлива, оборудования находятся в середине крыла. Такая схема имеет следующие преимущества:

  • Наименьшее аэродинамическое сопротивление.
  • Наименьшая масса конструкции. В этом случае вся масса приходится на крыло.
  • Так как продольные размеры самолета небольшие (из-за отсутствия фюзеляжа), дестабилизирующий момент относительно его вертикальной оси является незначительным. Это позволяет конструкторам либо существенно уменьшить площадь ВО, либо вообще отказаться от него (у птиц, как известно, вертикальное оперение отсутствует).

К недостаткам относится сложность обеспечения устойчивости полета ЛА.

«Тандем»

Схема «тандем», когда два крыла располагаются один за другим, применяется нечасто. Такое решение используется для увеличения площади крыла при тех же значениях его размаха и длины фюзеляжа. Это уменьшает удельную нагрузку на крыло. Недостатками такой схемы является большое аэродинамическое сопротивление, увеличение момента инерции, особенно в отношении поперечной оси самолета. Кроме того, при увеличении скорости полета изменяются характеристики продольной балансировки самолета. Рулевые поверхности на таких самолетах могут располагаться как непосредственно на крыльях, так и на оперении.

Комбинированная схема

В этом случае составные части самолета могут комбинироваться с использованием различных конструкционных схем. Например, горизонтальное оперение предусмотрено и в носовой, и в хвостовой части фюзеляжа. На них может быть использовано так называемое непосредственное управление подъемной силой.

При этом носовое горизонтальное оперение совместно с закрылками создают дополнительную подъемную силу. Момент тангажа, который возникает в этом случае, будет направлен на увеличение угла атаки (нос самолета поднимается). Для парирования этого момента хвостовое оперение должно создать момент на уменьшение угла атаки (нос самолета опускается). Для этого сила на хвостовую часть должна быть направлена ​​также вверх. То есть происходит приращение подъемной силы на носовом ГО, на крыле и на хвостовом ГО (а следовательно, и на всем самолете) без поворота его в продольной плоскости. В этом случае самолет просто поднимается без всякой эволюции относительно своего центра масс. И наоборот, при такой аэродинамической компоновке самолета он может осуществлять эволюции относительно центра масс в продольной плоскости без изменения траектории своего полета.

Возможность осуществлять такие маневры значительно улучшают тактико-технические характеристики маневренных самолетов. Особенно в сочетании с системой непосредственного управления боковой силой, для осуществления которой самолет должен иметь не только хвостовое, а еще и носовое продольное оперение.

часть конструкции самолета

Конвертируемая схема

Устройство самолета, построенного по конвертируемой схеме, отличается наличием дестабилизатора в носовой части фюзеляжа. Функцией дестабилизаторов является уменьшение в определенных пределах, а то и полное исключение смещения назад аэродинамического фокуса самолета на сверхзвуковых режимах полета. Это увеличивает маневренные характеристики ЛА (что важно для истребителя) и увеличивает дальность или уменьшает расход топлива (это важно для сверхзвукового пассажирского самолета).

Дестабилизаторы могут также использоваться на режимах взлета/посадки для компенсации момента пикирования, который вызывается отклонением взлетно-посадочной механизации (закрылков, щитков) или носовой части фюзеляжа. На дозвуковых режимах полета дестабилизатор скрывается в середине фюзеляжа или устанавливается в режим работы флюгера (свободно ориентируется по потоку).
