Больше года продолжаются обсуждения перспективной российской крылатой ракеты «Буревестник», оснащенной ядерной силовой установкой. Прекрасно известно, что это уже не первая попытка интегрировать ядерные технологии в двигательную установку летательного аппарата. Проекты такого рода создавались в нашей стране и за рубежом, но и один из них не продвинулся дальше испытаний. Вспомним, как ведущие державы пытались создавать атомные летательные аппараты, и почему их не удалось принять на вооружение.

Американские эксперименты


Первыми проработку вопроса ядерной энергоустановки для летательных аппаратов начали Соединенные Штаты. В мае 1946 года стартовала программа NEPA (Nuclear Energy for the Propulsion of Aircraft – «Ядерная энергия для движения летательных аппаратов»), позже преобразованная в проект ANP (Aircraft Nuclear Propulsion). Целью этих программ являлось изучение возможностей и последующее создание авиационного двигателя, построенного на основе ядерного реактора.
Опытные установки HTRE-3 (слева) и HTRE-1 (справа) на полигоне. Фото Wikimedia Commons

Расчеты показывали, что ядерное топливо гораздо эффективнее химического. Самолет с атомным двигателем в теории мог показывать неограниченную дальность полета – такие возможности требовались для эффективного поражения объектов вероятного противника. Также ожидалась возможность повышения скорости полета. Будущие ЯСУ планировалось использовать на разной технике, в первую очередь на стратегических бомбардировщиках.

Первые несколько лет ушли на теоретическую проработку и поиски путей решения поставленной задачи. К программе NEPA / ANP привлекли целый ряд ведущих научно-исследовательских и производственных предприятий. К середине пятидесятых годов начались первые практические эксперименты. Первой работой такого рода стал проект Aircraft Reactor Experiment.

Одной из главных задач в рамках NEPA / ANP было сокращение габаритов и массы реактора в соответствии с ограничениями самолета-платформы. Для уменьшения таких характеристик требовалось применять новые решения. Проект ARE предлагал строительство реактора с тепловой мощностью 2,5 МВт. Для охлаждения активной зоны предусматривалось использование смеси расплавленных солей – это был первый в мире реактор такого рода. Во втором контуре использовался жидкий натрий.

В 1954 году опытный реактор ARE проработал на заданном режиме 1000 часов и показал свои возможности. Тем не менее, вскоре от него отказались. К этому времени были получены обнадеживающие результаты в области межконтинентальных баллистических ракет, которые оказывались проще и эффективнее бомбардировщиков с ядерными двигателями. Проект ARE остановили, но наработки по нему использовали при создании новых реакторов.

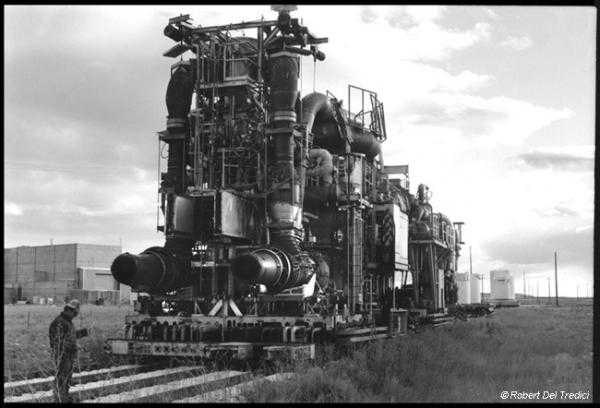

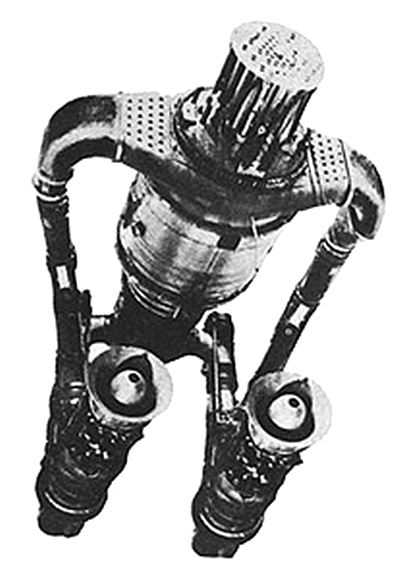

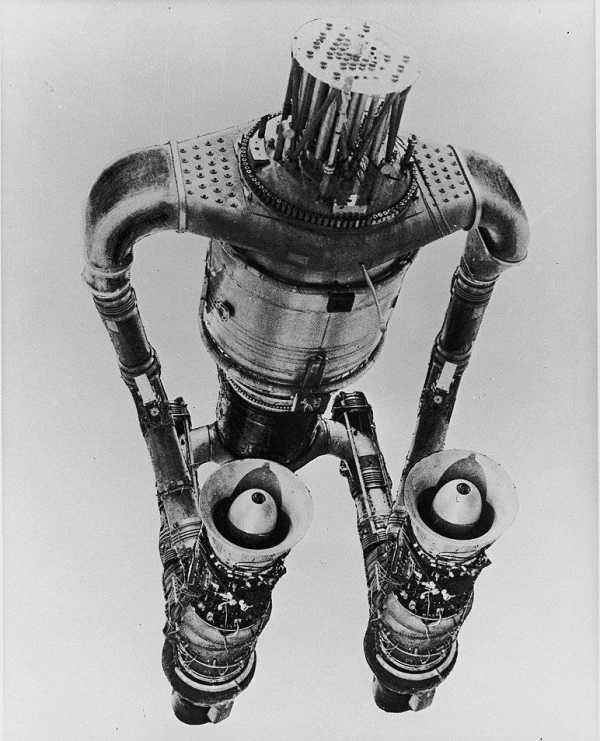

ЯСУ типа HTRE-3 без испытательного оснащения. Видны корпус реактора, трубопроводы теплоносителя и доработанные ТРД. Фото US Air Force

В 1955 году стартовал проект HTRE (Heat Transfer Reactor Experiment –«Эксперимент по передаче тепла от реактора»), предусматривавший создание полноценного ядерного двигателя. Предлагалось собрать в одну систему реактор и пару доработанных ТРД General Electric J47. Вместо камеры сгорания каждый из ТРД получил теплообменник для теплоносителя, поступающего из реактора. В начале 1956 года состоялся первый пробный запуск двигателя HTRE-1. Впоследствии построили еще два подобных изделия. Двигатель HTRE-3, в отличие от предшественников, имел минимально возможные габариты, соответствовавшие ограничениям самолетов.

В 1957 году в США стартовал проект Pluto, целью которого являлось создание прямоточного ядерного воздушно-реактивного двигателя для сверхзвуковых крылатых ракет. Прежде всего, новый ПВРД разрабатывался для будущей стратегической ракеты SLAM. В рамках проекта Pluto создали и испытали несколько опытных двигателей с общим названием Tory. Они отличались по своим характеристикам, но имели схожую архитектуру.

В качестве источника энергии для «Тори» использовался компактный реактор, помещенный прямо внутри двигателя. Воздух через заборные устройства должен был поступать к нему, нагреваться и истекать через сопло. Какие-либо промежуточные устройства передачи тепла не предусматривались. Существенная защита отсутствовала. В связи с этим разработчики утверждали, что будущие ракеты с такой ЯСУ смогут не только поражать назначенную цель, но и заражать местность вдоль своего маршрута.


Опытный двигатель Tory II-A. Фото Wikimedia Commons[center]

В 1961 году прошли испытания двигателя с опытным реактором уменьшенной мощности Tory II-A. Позже испытали полноразмерное изделие Tory II-C. Ему удалось проработать на полной мощности около пяти минут – на пределах возможностей испытательного комплекса. Впрочем, проекты Pluto и Tory не дали практических результатов. Такая техника была крайне сложной и опасной, а кроме того, к началу шестидесятых годов командование США разочаровалось в идее межконтинентальной крылатой ракеты и предпочло развивать другие направления.

Атомные самолеты

Параллельно с проработкой реакторов и ядерных двигателей в целом шло создание специальной техники для их установки. Ядерные двигатели можно было устанавливать как на самолетах, так и на крылатых ракетах. Предусматривались как модернизация существующих машин, так и разработка совершенно новых.

В 1951 году запустили проектирование новой версии бомбардировщика B-36 – MX-1589 или NB-36H. В планере такой машины следовало предусмотреть места для реактора и других элементов ЯСУ. Также самолет нуждался в средствах биологической защиты. При всем этом, он должен был нести и полезную нагрузку, соответствующую требованиям заказчика. Предполагалось, что NB-36H по своим летно-техническим характеристикам будет превосходить базовую машину.

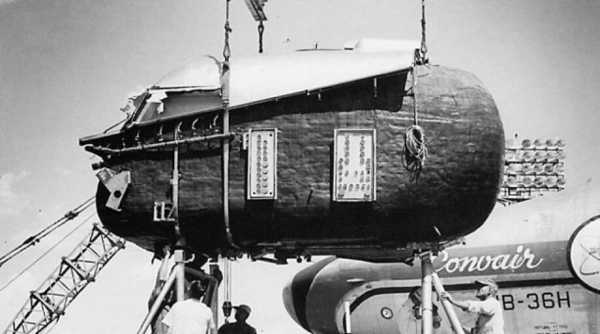

От базового B-36 новый NB-36H отличался защищенной кабиной с местами для экипажа и двух операторов реактора. В грузоотсеке поместили компактный ядерный реактор с воздушным охлаждением тепловой мощностью 1 МВт. Вместе со всеми приборами и биологической защитой он образовывал блок массой 16 т. На самолете присутствовали многочисленные датчики. Реактор мог демонтироваться для безопасного хранения в соответствующем объекте аэродрома.


Ракета SLAM, для которой создавался двигатель Tory / Pluto. Рисунок Globalsecurity.org

В 1955 году NB-36H совершил свой первый полет. До 1957-го эта летающая лаборатория выполнила 47 полетов общей продолжительностью 215 часов. В ряде вылетов реактор включался и в сумме проработал почти 90 ч. Испытания показали, что примененная кабина защищает экипаж от радиации. В то же время, самолет оставлял за собой радиоактивный след и представлял опасность для окружающей среды. После завершения испытаний самолет разобрали со всеми мерами безопасности.

До начала шестидесятых годов продолжались споры о перспективах проекта, но затем было принято решение о его остановке. Атомные самолеты оказались слишком сложным, дорогими и опасными. Вашингтон предпочел им другие виды стратегического вооружения.

Летающая лаборатория NB-36H оказалась единственным американским летательным аппаратом, поднимавшимся в воздух с работающим реактором на борту. При помощи этого самолета планировалось собрать данные для разработки ЯСУ под перспективный бомбардировщик Convair X-6. Однако этот проект закрыли в 1961 году, задолго до строительства опытного образца. Тогда же остановили работы по проекту бомбардировщика WS-125. В 1964 году Пентагон окончательно отказался от ракеты SLAM и двигателя Pluto / Tory. До этого времени крылатая ракета так и не успела выйти на испытания.


Летающая лаборатория NB-36H. Фото US Air Force

Таким образом, к середине шестидесятых годов США прекратили работы по созданию перспективных летательных аппаратов с ЯСУ. В дальнейшем звучали предложения о возобновлении таких проектов, но новые программы уже не запускались. Актуальные задачи военного характера удавалось решить менее смелыми способами.

Советский опыт

В 1955 году Совмин СССР принял постановление о запуске разработки перспективной ядерной силовой установки для летательных аппаратов. К работам по программе были привлечены все основные предприятия атомной и авиационной промышленности. Планировалось создать целый ряд самолетов и крылатых ракет с особыми летными характеристиками.

На разных этапах рассматривались несколько вариантов компоновки реактора и двигателей. В фюзеляже самолета планировалось установить собственно реактор, а в мотогондолах следовало помещать турбореактивные или турбовинтовые двигатели с теплообменниками вместо камер сгорания. При этом рассматривались две основные компоновки двигателя: соосная и типа «коромысло». В первом случае ось теплообменника совпадала с осью компрессора и турбины. Во второй компоновке использовались изогнутые воздуховоды, а теплообменник устанавливался со сдвигом. Также вместо теплообменников на двигателе мог присутствовать компактный реактор.

В ОКБ В.М. Мясищева к началу шестидесятых годов проработали сразу несколько вариантов атомного самолета с разными особенностями. Предлагалось использование разных аэродинамических схем и компоновочных решений. Общей чертой проектов было использование ЯСУ, развитой биологической защиты и максимальной автоматизации управления машиной. При этом пришлось проработать вопросы эксплуатации самолета, представляющего радиационную опасность в полете и на земле.


Опытный самолет Ту-95ЛАЛ. Фото Aviadejavu.ru

Бюро рассматривало несколько вариантов бомбардировщика, известных под названиями М-30 и М-60. Они должны были серьезно отличаться друг от друга разными особенностями. В частности, в проекте М-60М предлагалось строительство тяжелой летающей лодки – использование гидроаэродрома позволяло избавиться от ряда проблем, связанных с сухопутным базированием. В то же время, это предъявляло особые требовании к конструкции машины и не слишком упрощало ее гипотетическую эксплуатации..

В 1956 году вышло постановление Совмина, согласно которому ОКБ А.Н. Туполева поручалась разработка летающей лаборатории на базе серийного бомбардировщика Ту-95. По сути, конструкторам предстояло вписать новые устройства в существующий планер. Ввиду объективных ограничений такая задача была достаточно сложной. Экспериментальный образец остался в истории под обозначениями Ту-95ЛАЛ («Летающая атомная лаборатория») и «119» (также Ту-119).

Носовая кабина самолета получила биологическую защиту дифференцированной конструкции. Основные ее элементы защищали людей от облучения сзади – непосредственно от реактора. В грузоотсеке поместили контрольную аппаратуру и реактор. Последний поместили в защитной оболочке с открываемыми лючками для проведения экспериментов. Активная зона охлаждалась водой; вода второго контура циркулировала через радиатор с охлаждением воздушным потоком.

Связь реактора и двигателей не предусматривалась, но в дальнейшем планировалось создать соответствующие агрегаты. На базе ТВД НК-12 разрабатывалось изделие НК-14А с теплообменником. При этом сохранялись камеры сгорания, благодаря чему НК-14А мог использовать обычный керосин. Атомный вариант Ту-95 должен был иметь два таких двигателя в дополнение к паре штатных НК-12.

Экспериментальные машины

Перестройка серийного Ту-95 по проекту «119», сборка реактора и подготовка аэродрома на Семипалатинском полигоне заняли несколько лет. Весной 1961 года Ту-95ЛАЛ выполнил первый полет. До августа выполнили еще 33 экспериментальных вылета с работающим реактором. В полетах производились различные измерения; при помощи лючков в оболочке реактора проверяли действие отраженного излучения.


Схема летающей лаборатории "119". Рисунок Vfk1.narod.ru

После проведения испытаний Ту-95ЛАЛ работы по ядерной тематике в ОКБ Туполева остановились, однако другие организации продолжили изучение этой тематики. В 1965 году Совмин постановил разработать на базе транспортника Ан-22 самолет противолодочной обороны, способный длительное время оставаться в воздухе. Проект Ан-22ПЛО предусматривал использование одного реактора в фюзеляже и четырех двигателей НК-14А. С их помощью машина могла бы выполнять патрулирование в течение 50 ч; не исключалось и дальнейшее увеличение времени работы.

Проект Ан-22ПЛО столкнулся с затруднениями технического характера. Самолет получался слишком тяжелым, из-за чего пришлось переработать биологическую защиту. В 1970 году провели эксперимент, в ходе которого Ан-22 сделал несколько вылетов с точечным источником радиации на борту. Радиоактивный материал закрыли защитой новой конструкции, и она подтвердила свои характеристики. В 1972 году лаборатория на базе Ан-22 выполняла полеты с готовым реактором в грузовом отсеке, при этом осуществлялось отслеживание всех параметров. Полноценная ЯСУ не была построена и не испытывалась.

Проектирование Ан-22ПЛО так и не завершилось, опытный образец не строился. За несколько лет проект проделал определенный путь, но затем остановился без какой-либо надежды на возобновление. Отдельные исследования продолжались, однако теперь заказчик более не проявлял интереса к ядерным самолетам.

Общие проблемы

Как видим, развитие ядерных силовых установок для летательных аппаратов в СССР и США шло немного разными путями, но привело к одинаковым результатам. Проводились различные эксперименты и строились опытные образцы, но финал был далек от ожидаемого. Ни один из смелых проектов не смог дойти до внедрения на практике. Оборонные предприятия двух стран, развивая разные проекты, столкнулись с одними и теми же проблемами.


Реакторная установка Ту-95ЛАЛ. Фото Aviadejavu.ru

В первую очередь, развитию ядерных двигателей помешала общая сложность таких проектов. Конструкторы должны были создать компактный, но мощный реактор, специальную модификацию турбореактивного или турбовинтового двигателя, а также средства для их соединения. Также реактор и кабина нуждались во всей необходимой защите. При переработке существующей техники или в ходе создания новых самолетов следовало учитывать негативное влияние излучения на планер и самолетные системы.

В отличие от «обычных» самолетов, атомные нуждались в особой инфраструктуре. Те или иные системы требовались для обслуживания реактора, замены топлива, хранения опасных компонентов и т.д. Таким образом, для развертывания новых самолетов требовалась глубокая модернизация аэродрома или даже строительство нового объекта с нуля. Применение гидроаэродрома, как в проекте М-60М, давало некоторые преимущества, но вместе с тем приводило к новым затруднениям.

Все конструкции авиационных ЯСУ представляли ту или иную радиационную опасность, что предъявляло особые требования в контексте эксплуатации. Кроме того, самолет или ракета оказывались чрезвычайно опасными в случае аварии. Крушение грозило обернуться настоящей катастрофой. Для исключения таких последствий предлагались разные решения, но все они приводили к очередному усложнению проектов.

Таким образом, летательные аппараты с ядерной силовой установкой имели специфическое соотношение положительных и отрицательных качеств. В теории, они могли показывать высокие летно-технические характеристики и достигать цели на стратегических дальностях. На этом преимущества заканчивались. Летательный аппарат получался крайне сложным и дорогим во всех отношениях. Мало того, он был опасен не только для вероятного противника, но и для эксплуатанта.


ТПК с современной ракетой "Буревестник". Фото Минобороны РФ

США и СССР еще несколько десятилетий назад взвесили все аргументы и сделали вывод. По состоянию на шестидесятые и семидесятые годы прошлого века, атомные самолеты и ракеты не представляли интереса с практической точки зрения. С определенного времени работы шли только в теоретической сфере и без особых перспектив к возвращению в практическое русло.

Современность и перспектива

Впрочем, развитие технологий последних десятилетий позволило вернуться к почти забытым идеям. В прошлом году российская промышленность анонсировала два принципиально новых проекта ядерных реакторов, отличающихся выгодным соотношением мощности и габаритов. Один из них предлагается для использования на автономном подводном аппарате «Посейдон», а другой предназначен для крылатой ракеты «Буревестник».

К сожалению, почти вся информация о новых проектах пока не подлежит разглашению. Подробности хода работ тоже остаются тайной. Однако известно, что ракета «Буревестник» испытывалась и, возможно, на ней присутствовала штатная ядерная силовая установка. Наиболее интересные данные по новым проектам будут опубликованы лишь в отдаленном будущем, и только тогда можно будет делать выводы.

Пока же остается только гадать, удалось ли российским специалистам избавиться от характерных проблем прошлых проектов и получить желаемые результаты. Также можно попытаться определить, удастся ли довести до эксплуатации принципиально новый образец. Если проект «Буревестник» завершится удачей, Россия поставит точку в многолетних попытках ведущих стран создать работоспособный и пригодный к применению летательный аппарат с ядерной силовой установкой.

По материалам сайтов:
https://globalsecurity.org/
https://fas.org/
http://designation-systems.net/
http://airwar.ru/
https://popmech.ru/
http://vfk1.narod.ru/
https://popularmechanics.com/
http://large.stanford.edu/
https://warisboring.com/

topwar.ru

Как в СССР строили атомный самолет

В послевоенное время мир победителей был опьянен открывшимися ядерными возможностями. Причем речь идет не только об оружейном потенциале, но и вполне мирном использовании атома. В США, например, помимо атомных танков заговорили о создании даже таких бытовых мелочей, как пылесосы, работающие на цепной ядерной реакции.

В начале 1946 года Соединенные Штаты, тогда еще будучи единственной страной с ядерным арсеналом, приняли решение о создании самолета с атомным двигателем. Но из-за неожиданных трудностей работы продвигались крайне медленно. Лишь девять лет спустя удалось поднять в воздух самолет с ядерным реактором на борту. По данным советской разведки, говорить о полноценном планере с атомным двигателем говорить было рано: секретный объект действительно оснастили ядерной установкой, однако она не была подключена к моторам и служила только для испытаний.

Почему одни и те же задачи ставили перед несколькими КБ? Тем самым правительство хотело поддержать соревновательный характер работы инженеров. Отставание от США было приличным, поэтому догонять американцев надо было любыми путями.

Всех работников предупредили — речь идет о проекте государственной важности, от которого зависит безопасность родины. По словам инженеров, сверхурочная работа не поощрялась — она считалась нормой. Теоретически работник мог уйти домой в 18 часов, однако коллеги смотрели на него как на пособника врага народа. На следующий день можно было не возвращаться.

Сначала инициативу взяло на себя КБ Мясищева. Тамошние инженеры предложили проект сверхзвукового бомбардировщика М-60. Фактически речь шла об оснащении уже существовавшего М-50 ядерным реактором. Проблема первого в СССР сверхзвукового стратегического носителя М-50 как раз заключалась в катастрофических топливных «аппетитах». Даже при условии двух дозаправок в воздухе 500 тоннами керосина бомбардировщик с трудом мог бы долететь до Вашингтона и вернуться обратно.

Казалось, все вопросы должен был решить атомный двигатель, гарантировавший практически неограниченную дальность и длительность полета. Нескольких граммов урана хватило бы на десятки часов полета. Считалось, что в экстренных случаях экипаж смог бы беспосадочно барражировать в воздухе на протяжении двух недель.

Самолет М-60 планировали оснащать ядерной силовой установкой открытого типа, сконструированной в бюро Архипа Люльки. Такие двигатели были заметно проще и дешевле, но, как впоследствии оказалось, в авиации им было не место.

Итак, в целях безопасности ядерную установку надо было расположить как можно дальше от экипажа. Хвостовая часть фюзеляжа подходила лучше всего. Там предполагалось разместить четыре атомных турбореактивных двигателя. Далее находился бомбоотсек и, наконец, кабина экипажа. Пилотов хотели поместить в глухую свинцовую капсулу весом 60 тонн. Компенсировать отсутствие визуального обзора планировалось с помощью радиолокационных и телевизионных экранов, а также перископов. Многие функции экипажа возлагались на автоматику, а впоследствии предлагалось и вовсе перевести аппарат на полностью автономное беспилотное управление.

Из-за «грязного» типа используемых двигателей обслуживание сверхзвукового стратегического бомбардировщика М-60 надо было осуществлять с минимальным участием людей. Так, силовые установки должны были «цеплять» к самолету прямо перед полетом в автоматическом режиме. Заправка, доставка пилотов, подготовка вооружения — все это тоже должны были делать «роботы». Разумеется, для обслуживания таких атомолетов требовалась полная перестройка существующей инфраструктуры аэродромов, вплоть до закатки новых взлетно-посадочных полос толщиной не менее полуметра.

Из-за всех этих трудностей проект создания М-60 пришлось закрыть еще на этапе чертежей. Вместо него предполагалось построить другой атомолет — М-30 с ядерной установкой закрытого типа. Конструкция реактора при этом была гораздо сложнее, зато вопрос с защитой от радиации стоял не так остро. Самолет должны были оснастить шестью турбореактивными двигателями, питавшимися от одного ядерного реактора. В случае необходимости силовая установка могла работать и на керосине. Масса защиты экипажа и двигателей была почти вдвое меньше, чем у М-60, благодаря чему самолет мог нести полезную нагрузку в 25 тонн.

Первый полет М-30 с размахом крыльев порядка 30 метров был запланирован на 1966 год. Однако и этой машине не суждено было сойти с чертежей и хотя бы частично воплотиться в реальности. К 1960 году в противостоянии авиации и ракетчиков наметилась победа последних. Хрущева убедили, что самолеты нынче не так важны, как раньше, а ключевая роль в борьбе с внешним врагом перешла к ракетам. Как итог — сворачивание почти всех перспективных программ по атомолетам и реструктуризация соответствующих конструкторских бюро. Не минула эта участь и КБ Мясищева, которое потеряло статус самостоятельной единицы и было переориентировано на ракетно-космическую отрасль. Но у авиастроителей оставалась еще одна, последняя надежда.

Дозвуковая «тушка»

Конструкторскому бюро А. Н. Туполева повезло больше. Здесь инженеры параллельно с «мясищевцами» работали над собственным проектом атомолета. Но в отличие от М-60 или М-30, это была намного более приближенная к реальности модель. Во-первых, речь шла о создании дозвукового бомбардировщика на ядерной установке, что было не в пример легче по сравнению с разработкой сверхзвукового самолета. Во-вторых, машину вообще не надо было изобретать заново — для поставленных целей годился уже существующий бомбардировщик Ту-95. Фактически надо было лишь оснастить его атомным реактором.

В марте 1956 года Совет министров СССР поручает Туполеву начать проектирование летающей атомной лаборатории на базе серийного Ту-95. В первую очередь необходимо было что-то делать с габаритами существующих атомных реакторов. Одно дело — оснастить ядерной установкой огромный ледокол, для которого фактически не было массо-габаритных ограничений. Совсем другое — поместить реактор в довольно ограниченное пространство фюзеляжа.

Атомщики утверждали, что в любом случае надо рассчитывать на установку объемом с небольшой дом. И все же перед инженерами КБ Туполева поставили задачу — во что бы то ни стало уменьшить габариты реактора. Каждый лишний килограмм веса силовой установки тянет за собой в виде защиты еще три лишних килограмма нагрузки на самолет. Поэтому борьба велась буквально за каждый грамм. Никаких ограничений не было — денег выделяли столько, сколько было нужно. Конструктору, нашедшему способ снизить вес установки, выплачивали солидную премию.

В конце концов Андрей Туполев показал реактор размером с огромный, но все-таки шкаф, причем полностью соответствующий всем требованиям к защите. По легенде, авиаконструктор при этом не без гордости заявил, что «домов на самолетах не возят», а главный советский атомщик Игорь Курчатов сначала был уверен, что перед ним только макет реактора, а не действующий образец.

В итоге установку приняли и одобрили. Однако сначала надо было провести серию наземных испытаний. На основе средней части фюзеляжа бомбардировщика на одном из аэродромов под Семипалатинском построили стенд с атомной установкой. В ходе тестирования реактор вышел на заданный уровень мощности. Как оказалось, самая большая проблема касалась не столько реактора, сколько биозащиты и работы электроники — живые организмы получали слишком высокую дозу облучения, а приборы могли вести себя непредсказуемо. Решили, что отныне основное внимание надо уделять не реактору, который в принципе был готов для использования в самолетах, а надежной защите от радиации.

Первые варианты защиты были чересчур грандиозные. Участники событий вспоминают фильтр высотой с 14-этажный дом, 12 «этажей» которого уходили под землю, а два возвышались над поверхностью. Толщина защитного слоя достигала полуметра. Конечно, найти практическое применение таким технологиям в атомолете было невозможно.

Может, стоило воспользоваться наработками инженеров КБ Мясищева и спрятать экипаж в свинцовой капсуле без окон и дверей? Данный вариант не подходил из-за размеров и веса. Поэтому придумали защиту совершенно нового типа. Она представляла собой покрытие из свинцовых плит толщиной 5 сантиметров и 20-сантиметрового слоя из полиэтилена и церезина — продукта, получаемого из нефтяного сырья и отдаленно напоминающего хозяйственное мыло.

Удивительно, но бюро Туполева удалось пережить непростой для авиаконструкторов 1960 год. Не в последнюю очередь благодаря тому, что атомолет на базе Ту-95 был уже вполне реальной машиной, способной подняться в воздух на атомной тяге в ближайшие годы. Осталось лишь провести воздушные испытания.

В мае 1961 года в небо поднялся нашпигованный датчиками бомбардировщик Ту-95М №7800408 с ядерным реактором на борту и четырьмя турбовинтовыми двигателями мощностью по 15 000 лошадиных сил каждый. Атомная силовая установка не была подсоединена к моторам — самолет летел на авиакеросине, а работающий реактор пока нужен был для того, чтобы оценить поведение техники и уровень облучения пилотов. Всего с мая по август бомбардировщик совершил 34 испытательных полета.

Выяснилось, что в течение двухдневного полета пилоты получали облучение в 5 бэр. Для сравнения, сегодня для работников АЭС считается нормой облучение до 2 бэр, но не в течение двух дней, а за год. Предполагалось, что в экипаж атомолетов будут входить мужчины старше 40 лет, у которых уже есть дети.

Радиацию вбирал в себя и корпус бомбардировщика, который после полета надо было изолировать для «очистки» на несколько дней. В целом радиационную защиту признали эффективной, однако недоработанной. Кроме того, долгое время никто не знал, как быть с возможными авариями атомолетов и последующим заражением больших пространств ядерными компонентами. Впоследствии реактор предлагалось оснастить парашютной системой, способной в экстренном случае отделить ядерную установку от корпуса самолета и мягко ее приземлить.

Но было поздно — внезапно атомолеты-бомбардировщики стали никому не нужны. Забросать врагов чем-нибудь посмертоноснее оказалось гораздо удобнее и дешевле с помощью межконтинентальных баллистических ракет или незаметных атомных подводных лодок. Андрей Туполев, правда, не терял надежды построить атомолет. Он рассчитывал, что в 1970-х годах начнется разработка сверхзвуковых атомных самолетов Ту-120, но этим надеждам не суждено было сбыться. Вслед за США в середине 1960-х СССР прекратил все исследования, связанные с атомолетами. Ядерный реактор еще планировали использовать в самолетах, ориентированных на охоту за подлодками. Даже провели несколько испытаний Ан-22 с атомной установкой на борту, но о прежнем размахе можно было только мечтать. Несмотря на то, что в СССР вплотную подошли к созданию атомного самолета (по сути, оставалось лишь подключить ядерную установку к двигателям), до мечты так и не дотянулись.

Переоборудованный и прошедший десятки испытаний Ту-95, который мог стать первым в мире атомолетом, долгое время стоял на аэродроме под Семипалатинском. После снятия реактора самолет передали в Иркутское военное авиационно-техническое училище, а в ходе перестройки пустили на металлолом.

Последние сто лет авиация играет настолько большую роль в истории человечества, что тот или иной проект запросто мог бы перевернуть развитие цивилизации. Кто знает, возможно, пойди история чуть-чуть другим путем, и сегодня небесные просторы бороздили бы пассажирские атомные самолеты, бабушкины ковры убирались бы пылесосами на ядерной тяге, смартфоны достаточно было бы заряжать раз в пять лет, а к Марсу и обратно пять раз в день курсировали бы космические корабли. Казалось, полвека назад была решена сложнейшая задача. Вот только результатами решения так никто и не воспользовался.

Читайте также:

Перепечатка текста и фотографий Onliner.by запрещена без разрешения редакции. [email protected]

tech.onliner.by

Самолёт с атомным двигателем » Военное обозрение

Начнем с того, что в 1950-е гг. в СССР, в отличие от США, создание атомного бомбардировщика воспринималось не просто как желательная, пусть даже очень, но как жизненно необходимая задача. Это отношение сформировалось среди высшего руководства армии и военно-промышленного комплекса в результате осознания двух обстоятельств. Во-первых, огромного, подавляющего преимущества Штатов с точки зрения самой возможности атомной бомбардировки территории потенциального противника. Действуя с десятков военно-воздушных баз в Европе, на Ближнем и Дальнем Востоке, самолеты США, даже обладая дальностью полета всего 5-10 тыс. км, могли достичь любой точки СССР и вернуться обратно. Советские же бомбардировщики вынуждены были работать с аэродромов на собственной территории и для аналогичного рейда на США должны были преодолеть 15-20 тыс. км. Самолетов с такой дальностью в СССР не было вообще. Первые советские стратегические бомберы М-4 и Ту-95 могли «накрыть» лишь самый север США и сравнительно небольшие участки обоих побережий. Но даже этих машин в 1957 г. насчитывалось всего 22. А количество американских самолетов, способных наносить удары по СССР, достигло к тому времени 1800! Причем это были первоклассные бомбардировщики-носители атомного оружия В-52, В-36, В-47, а через пару лет к ним присоединились сверхзвуковые В-58.


Во-вторых, задача создания реактивного бомбардировщика необходимой дальности полета с обычной силовой установкой в 1950-е гг. представлялась непреодолимо сложной. Тем более, сверхзвукового, потребность в котором диктовалась стремительным развитием средств ПВО. Полеты первого в СССР сверхзвукового стратегического носителя М-50 показали, что с грузом 3-5 т даже при двух дозаправках в воздухе его дальность едва может достичь 15000 км. Но как дозаправляться на сверхзвуковой скорости, да к тому же над территорией противника, ответить не мог никто. Необходимость дозаправок значительно снижала вероятность выполнения боевой задачи, а кроме того, такой полет требовал огромного количества топлива – в сумме более 500 т для заправляемого и заправляющего самолетов. То есть только за один вылет полк бомбардировщиков мог израсходовать более 10 тыс. т керосина! Даже простое накопление таких запасов топлива вырастало в огромную проблему, не говоря уже о безопасном хранении и защите от возможных ударов с воздуха.

В то же время в стране существовала мощная научно-производственная база для решения различных задач применения ядерной энергии. Свое начало она брала от Лаборатории № 2 Академии наук СССР, организованной под руководством И.В.Курчатова в самый разгар Великой отечественной войны - в апреле 1943 г. Вначале главной задачей ученых-ядерщиков было создание урановой бомбы, однако затем начался активный поиск других возможностей использования нового вида энергии. В марте 1947 г. – лишь на год позже, чем в США – в СССР впервые на государственном уровне (на заседании Научно-технического совета Первого главного управления при Совете Министров) подняли проблему использования тепла ядерных реакций в энергосиловых установках. Совет принял решение начать систематические исследования в этом направлении с целью разработки научных основ получения с помощью деления ядер электроэнергии, а также приведения в движение кораблей, подводных лодок и самолетов.

Однако, чтобы идея пробила себе дорогу, понадобилось еще три года. За это время успели подняться в небо первые М-4 и Ту-95, в Подмосковье начала работать первая в мире атомная электростанция, началась постройка первой советской атомной подлодки. Наша агентура в США стала передавать сведения о проводимых там масштабных работах по созданию атомного бомбардировщика. Эти данные воспринимались как подтверждение перспективности нового вида энергии для авиации. Наконец, 12 августа 1955 г. вышло Постановление Совета Министров СССР № 1561-868, предписывавшее ряду предприятий авиационной промышленности начать работы по атомной тематике. В частности, ОКБ-156 А.Н.Туполева, ОКБ-23 В.М.Мясищева и ОКБ-301 С.А.Лавочкина должны были заняться проектированием и постройкой летательных аппаратов с ядерными силовыми установками, а ОКБ-276 Н.Д.Кузнецова и ОКБ-165 А.М.Люльки - разработкой таких СУ.

Наиболее простая в техническом отношении задача была поставлена перед ОКБ-301, возглавлявшимся С.А.Лавочкиным – разработать экспериментальную крылатую ракету «375» с ядерным прямоточным воздушно-реактивным двигателем конструкции ОКБ-670 М.М.Бондарюка. Место обычной камеры сгорания в этом двигателе занимал реактор, работавший по открытому циклу – воздух протекал прямо сквозь активную зону. За основу конструкции планера ракеты были приняты разработки по межконтинентальной крылатой ракете «350» с обычным ПВРД. Несмотря на сравнительную простоту, тема «375» не получила сколько-нибудь значительного развития, а смерть С.А.Лавочкина в июне 1960 г. и вовсе поставила точку в этих работах.

Коллективу Мясищева, занятому тогда созданием М-50, предписывалось выполнить предварительный проект сверхзвукового бомбардировщика «со специальными двигателями главного конструктора А.М.Люлька». В ОКБ тема получила индекс «60», ведущим конструктором по ней назначили Ю.Н.Труфанова. Поскольку в самых общих чертах решение задачи виделось в простом оснащении М-50 двигателями на ядерной энергии, причем работающими по открытому циклу (из соображений простоты), то считалось, что М-60 станет первым в СССР атомным самолетом. Однако уже к середине 1956 г. выяснилось, что так просто поставленную задачу не решить. Оказалось, что машина с новой СУ обладает целым рядом специфических особенностей, с которыми авиаконструкторы никогда ранее не сталкивались. Новизна возникших проблем была столь большой, что никто в ОКБ, да и во всей могучей советской авиапромышленности даже понятия не имел, с какой стороны подойти к их решению.

Первой проблемой стала защита людей от радиоактивного излучения. Какой она должна быть? Сколько должна весить? Как обеспечить нормальное функционирование экипажа, заключенного в непроницаемую толстостенную капсулу, в т.ч. обзор с рабочих мест и аварийное покидание? Вторая проблема – резкое ухудшение свойств привычных конструкционных материалов, вызванное мощными потоками радиации и тепла, исходящими от реактора. Отсюда - необходимость создавать новые материалы. Третья - необходимость разработки совершенно новой технологии эксплуатации атомных самолетов и постройки соответствующих авиабаз с многочисленными подземными сооружениями. Ведь оказалось, что после остановки двигателя открытого цикла ни один человек к нему не сможет подойти еще 2-3 месяца! А значит, есть необходимость в дистанционном наземном обслуживании самолета и двигателя. Ну и, конечно, проблемы безопасности - в самом широком понимании, особенно в случае аварии такого самолета.

Осознание этих и многих других проблем камня на камне не оставило от первоначальной идеи использовать планер М-50. Конструкторы сосредоточились на поиске новой компоновки, в рамках которой упомянутые проблемы представлялись решаемыми. При этом основным критерием выбора расположения атомной силовой установки на самолете было признано максимальное ее удаление от экипажа. В соответствии с этим был разработан эскизный проект М-60, на котором четыре атомных ТРД располагались в хвостовой части фюзеляжа попарно в «два этажа», образуя единый ядерный отсек. Самолет имел схему среднеплана с тонким свободнонесущим трапециевидным крылом и таким же горизонтальным оперением, расположенным на вершине киля. Ракетное и бомбовое вооружение планировалось размещать на внутренней подвеске. Длина самолета должна была составлять порядка 66 м, взлетная масса - превысить 250 т, а крейсерская скорость полета – 3000 км/ч на высоте 18000-20000 м.

Экипаж предполагалось разместить в глухой капсуле с мощной многослойной защитой из специальных материалов. Радиоактивность атмосферного воздуха исключала возможность использования его для наддува кабины и дыхания. Для этих целей пришлось использовать кислородно-азотную смесь, получаемую в специальных газификаторах путем испарения жидких газов, находящихся на борту. Отсутствие визуального обзора должно было компенсироваться перископами, телевизионным и радиолокационным экранами, а также установкой полностью автоматической системы управления самолетом. Последняя должна была обеспечивать все этапы полета, включая взлет и посадку, выход на цель и т.д. Это логически подводило к идее беспилотного стратегического бомбардировщика. Однако в ВВС настаивали на пилотируемом варианте как более надежном и гибком в использовании.

Ядерные турбореактивные двигатели для М-60 должны были развивать взлетную тягу порядка 22500 кгс. ОКБ А.М.Люльки разрабатывало их в двух вариантах: «соосной» схемы, в которой кольцевой реактор располагался позади обычной камеры сгорания, и сквозь него проходил вал турбокомпрессора; и схемы «коромысло» - с изогнутой проточной частью и выведением реактора за пределы вала. Мясищевцы пытались применить и тот, и другой тип двигателя, находя в каждом из них как преимущества, так и недостатки. Но главный вывод, который содержался в Заключении к предварительному проекту М-60, звучал так: «…наряду с большими трудностями создания двигателя, оборудования и планера самолета возникают совершенно новые проблемы обеспечения наземной эксплуатации и защиты экипажа, населения и местности в случае вынужденной посадки. Эти задачи… еще не решены. В то же время именно возможностью решения этих проблем определяется целесообразность создания пилотируемого самолета с атомным двигателем». Воистину пророческие слова!

Чтобы перевести решение названных проблем в практическую плоскость, В.М.Мясищев начал разработку проекта летающей лаборатории на основе М-50, на которой один атомный двигатель размещался бы в носовой части фюзеляжа. А с целью радикального повышения живучести баз атомных самолетов в случае начала войны было предложено вообще отказаться от использования бетонных ВПП, а атомный бомбардировщик превратить в сверхзвуковую (!) летающую лодку М-60М. Этот проект разрабатывался параллельно сухопутному варианту и сохранял с ним значительную преемственность. Конечно, при этом крыло и воздухозаборники двигателей были максимально подняты над водой. Взлетно-посадочные устройства включали в себя носовую гидролыжу, подфюзеляжные выдвижные подводные крылья и поворотные поплавки боковой устойчивости на концах крыла.


Проблемы перед конструкторами стояли сложнейшие, однако работа шла, и складывалось впечатление, что все трудности можно преодолеть в сроки, существенно меньшие, чем повысить дальность полета обычных самолетов. В 1958 г. В.М.Мясищев по заданию Президиума ЦК КПСС подготовил доклад «Состояние и возможные перспективы стратегической авиации», в котором однозначно утверждал: «...В связи со значительной критикой проектов М-52К и М-56К [бомбардировщики на обычном топливе, – авт.] Министерством обороны по линии недостаточности радиуса действия таких систем, нам представляется полезным сосредоточить все работы по стратегическим бомбардировщикам на создании сверхзвуковой бомбардировочной системы с атомными двигателями, обеспечивающей необходимые дальности полета для разведки и для точечного бомбометания подвесными самолетами-снарядами и ракетами по подвижным и неподвижным целям».

Мясищев имел в виду, прежде всего, новый проект стратегического бомбардировщика-ракетоносца с ядерной силовой установкой закрытого цикла, которую проектировало ОКБ Н.Д.Кузнецова. Эту машину он рассчитывал создать за 7 лет. В 1959 г. для нее была выбрана аэродинамическая схема «утка» с треугольными крылом и передним оперением значительной стреловидности. Шесть ядерных турбореактивных двигателей предполагалось расположить в хвостовой части самолета и объединить в один или два пакета. Реактор размещался в фюзеляже. В качестве теплоносителя предполагалось использовать жидкий металл: литий или натрий. Двигатели имели возможность работать и на керосине. Закрытый цикл работы СУ позволял сделать кабину экипажа вентилируемой атмосферным воздухом и намного снизить вес защиты. При взлетной массе примерно 170 т масса двигателей с теплообменниками предполагалась 30 т, защита реактора и кабины экипажа 38 т, полезная нагрузка 25 т. Длина самолета получалась около 46 м при размахе крыла примерно 27 м.

Проект атомного противолодочного самолёта Ту-114

Первый полет М-30 планировался на 1966 г., однако ОКБ-23 Мясищева не успело даже приступить к рабочему проектированию. Постановлением правительства ОКБ-23 Мясищева привлекли к разработке многоступенчатой баллистической ракеты конструкции ОКБ-52 В.Н.Челомея, а осенью 1960 г. ликвидировали как самостоятельную организацию, сделав филиалом №1 этого ОКБ и полностью переориентировав на ракетно-космическую тематику. Таким образом, задел ОКБ-23 по атомным самолетам не был воплощен в реальные конструкции.

topwar.ru

Ту-95ЛАЛ (заказ 247)Экспериментальный самолет с ядерной силовой установкой

Ту-95ЛАЛ

    В конце 40-х начале 50-х годов в СССР развернулись исследования по созданию ядерных реакторов для корабельных энергоустановок. Работы были сосредоточены в институте, возглавлявшимся академиком И.В.Курчатовым. Вскоре в тематику этого института вошли работы в области применения ядерной энергии в авиации. Руководство авиационной тематикой в институте было возложено на академика А.П. Александрова. 12 августа 1955 года вышло Постановление Совета Министров СССР № 1561-868, по которому к атомной авиационной проблеме подключались некоторые предприятия авиационной промышленности. ОКБ-156 А.Н.Туполева и ОКБ-23 В.М.Мясищева должны были заняться проектированием и постройкой самолетов с ядерными силовыми установками, а ОКБ-276 Н.Д.Кузнецова и ОКБ-165 А.М.Люлька разработкой авиационных силовых установок для этих самолетов. Создание самолета с подобной силовой установкой открывало перед ВВС возможность получить в свои руки пилотируемые боевые системы, продолжительность и дальность полета которых ограничивалась бы только выносливостью экипажа.
    Прорабатывалось несколько вариантов ядерных авиационных силовых установок на основе прямоточных, турбореактивных и турбовинтовых двигателей с различными схемами передачи тепловой энергии к двигателям. Отрабатывались различные типы реакторов и систем теплоносителей. Рассматривались приемлемые для применения в авиации виды биологической защиты экипажа и систем оборудования от воздействия радиоактивного излучения.
    В КБ А.Н.Туполева совместно со смежными предприятиями и организациями была проработана крупномасштабная, рассчитанная на два десятилетия программа создания и развития тяжелых боевых самолетов с ядерными силовыми установками, которая должна была завершиться постройкой в 70-80 годы полноценных боевых дозвуковых и сверхзвуковых самолетов различного назначения.
    На первом этапе предполагалось создать наземный стенд для отработки самолетной ядерной силовой установки, затем аналогичная установка должна была быть испытана на летающей лаборатории с целью отработки системы радиационной защиты экипажа.
    28 марта 1956 года вышло Постановление Совета Министров СССР, согласно которому в КБ начались практические работы по проектированию летающей лаборатории на базе серийного самолета Ту-95 для исследований влияния излучения авиационного ядерного реактора на самолетное оборудование, а также для изучения вопросов, связанных с радиационной защитой экипажа и особенностей эксплуатации самолета с ядерным реактором на борту.
    Проектные работы по наземному стенду и установке реактора на самолет проводились в Томилинском филиале КБ, возглавлявшимся И.Ф.Незвалем. Радиационная защита на стенде, а затем и на летающей лаборатории, получившей обозначение Ту-95ЛАЛ (заказ 247), изготовлялась с использованием совершенно новых для авиастроения материалов. Для освоения в производстве этих новых конструкционных материалов потребовалась совершенно новые технологии. Они с успехом были освоены в отделе неметаллов КБ под руководством А.С.Файнштейна. Новые защитные авиационные материалы и элементы конструкции из них были созданы совместно со специалистами химической промышленности, проверены ядерщиками и признаны пригодными для применения в наземной установке и на летающей лаборатории.
    В 1958 году наземный стенд был построен и перевезен на испытательный полигон под Семипалатинск, одновременно была подготовлена ядерная силовая установка для летающей лаборатории. Для удобства обслуживания реактор на стенде и на летающей лаборатории был выполнен на специальной платформе с подъемником и, при необходимости, мог опускаться из грузоотсека самолета. В первой половине 1959 года был произведен экспериментальный запуск реактора на наземном стенде. В ходе наземных испытаний удалось выйти на заданный уровень мощности реактора, теперь можно было переходить к работам на летающей лаборатории.
    Под летающую лабораторию Ту-95ЛАЛ был выделен серийный Ту-95М №7800408. При переоборудовании в летающую лабораторию бомбардировщик лишился всего вооружения, в том числе и связанной с ним аппаратуры. Сразу за кабиной пилотов установили пятисантиметровую свинцовую плиту и пакет из полимерных материалов толщиной в 15 см. В носу, хвосте и средней части фюзеляжа, а также на крыльях были установлены датчики, следящие за уровнем радиации. В заднем грузоотсеке разместили экспериментальный реактор. Его защита в некоторой мере напоминала примененную в кабине, однако активная зона реактора помещалась внутри круглого защитного кожуха. Поскольку реактор использовался только в качестве источника излучения, пришлось оснастить его системой охлаждения. Дистиллированная вода циркулировала в непосредственной близости от ядерного топлива и охлаждала его. Далее тепло передавалось воде второго контура, который рассеивал полученную энергию при помощи радиатора. Последний обдувался набегающим потоком. Внешний кожух реактора в целом вписывался в обводы фюзеляжа бывшего бомбардировщика, однако сверху и по бокам в обшивке пришлось прорезать отверстия и прикрыть их обтекателями. Кроме того, на нижнюю поверхность фюзеляжа вывели заборное устройство радиатора.
    В экспериментальных целях защитный кожух реактора был оснащен несколькими окнами, размещенными в разных его частях. Открытие и закрытие того или иного окна происходило по команде с пульта управления в кабине экипажа. При помощи этих окон можно было увеличить излучение в определенную сторону и замерить уровень его отражения от окружающей среды. Все сборочные работы завершились к началу 1961 года. После переоборудования он был передан заказчику для летных испытаний. С мая по август 1961 года было на летающей лаборатории выполнено 34 полета. На летающей лаборатории Ту-95ЛАЛ летали и проводили испытания летчики-испытатели М.А.Нюхтиков, Е.А.Горюнов, М.А.Жила и др, ведущим по машине был Н.В.Лашкевич. Полеты проходили как с холодным реактором, так и с работающим. В этих полетах в основном проверялась эффективность биологической защиты. Экипаж и экспериментаторы находились в передней герметической кабине, где был установлен датчик, фиксирующий излучение. На борту имелась система управления реактором, подключенная к пульту экспериментаторов.
    Проведенные летные испытания Ту-95ЛАЛ показали достаточно высокую эффективность примененной системы радиационной защиты, что позволяло продолжить работы по самолетам с ядерными силовыми установками. В то же время, обнаружилось несколько проблем конструктивного характера, которые в дальнейшем планировалось исправить. И все же авария подобного атомолета, несмотря на все средства защиты, грозила серьезными экологическими последствиями. К счастью, все экспериментальные полеты Ту-95ЛАЛ прошли штатно и без неполадок.
    В августе 61-го с летающей лаборатории сняли реактор, а сам самолет поставили на стоянку аэродрома на полигоне. Несколько лет спустя Ту-95ЛАЛ без реактора перегнали в Иркутск, где он позже был списан и порезан на металлолом. Согласно некоторым источникам, причиной разделки самолета стали бюрократические дела времен Перестройки. В этот период летающую лабораторию Ту-95ЛАЛ якобы посчитали боевым самолетом и обошлись с ней в соответствии с международными договоренностями.
    Следующим важным этапом в разработке самолета с ЯСУ должен был стать экспериментальный самолет, получивший по КБ обозначение «119» (Ту-119). Но вскоре после проведенных испытаний Ту-95ЛАЛ все работы по атомной авиационной тематике были свернуты по причине финансовых ограничений. Надо вспомнить, что в это же время в СССР развертывались программы строительства ядерных подводных ракетоносцев, межконтинентальных баллистических ракет наземного базирования, и если бы сюда добавилась программа разработки и строительства атомных самолетов, то даже такая богатая страна, как СССР, могла бы не выдержать таких расходов. В определенной степени опасались также возможной аварии атомного самолета, способной вызывать заражение ядерными компонентами больших пространств.
    Испытанная на данном этапе биологическая зашита оказалась хоть и надежной, но все же громоздкой и тяжелой для применения в авиации и требовались дальнейшие работы в этом направлении. И еще один немаловажный фактор. К этому времени американцы, испытав свою летающую лабораторию с ядерной силовой установкой на базе В-36, выполненной аналогично Ту-95ЛАЛ, практически свернули дальнейшие свои работы в этой области. Догонять стало в этом направлении некого, а идти впереди слишком дорого и опасно.
    Решение о прекращении работ по атомному самолету было принято, но сама идея самолета с ядерной силовой установкой получила признание и стала вполне материальной в виде экспериментальных реакторов и летающих лабораторий, построенных в СССР и США.

Описание
Конструкция ОКБ А.Н.Туполева
Обозначение Ту-95ЛАЛ
Тип экспериментальный самолет с ЯСУ
Силовая установка
Число двигателей 4
Двигатель ТВД НК-12М
Мощность, э.л.с. 15000


Источники информации:

  1. Под знаками «АНТ» и «ТУ» / В.Ригмант, Авиация и космонавтика № 7.1999 /
  2. Ту-95 / В.Ригмант, Авиация и космонавтика № 2. 2001 /
  3. «Ядерная жар-птица» / Л.Н.Смиренный, «Наука и жизнь» №6, 2008 /
  4. Ту-95 / Русская сила /

testpilot.ru

Верхом на реакторе: Атомный самолет

Атомные самолеты были хороши всем, кроме гигантской радиации

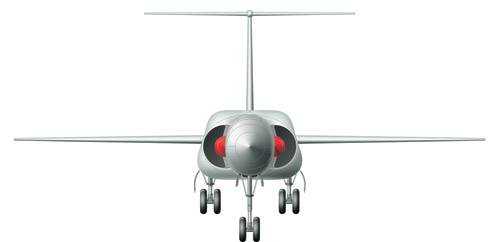

М-60 с двигателями соосной схемы

Вариант компоновки гидросамолета М-60М

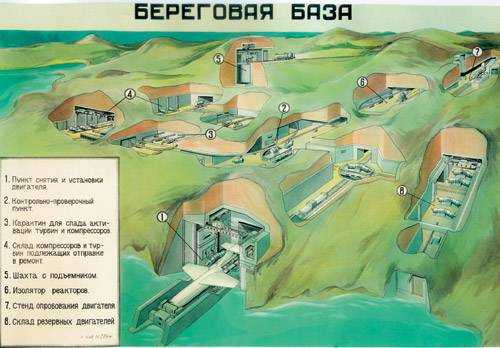

Береговая база атомных гидросамолетов

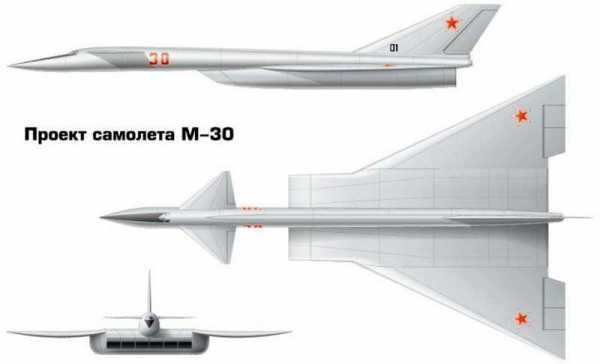

Схема высотного бомбардировщика М-30

Появление атомной бомбы породило у обладателей этого чудо-оружия искушение выиграть войну всего несколькими точными ударами по промышленным центрам противника. Останавливало их только то, что эти центры располагались, как правило, в глубоком и хорошо защищенном тылу. Все послевоенные силы сосредоточились как раз на надежных средствах доставки «спецгруза». Выбор оказался невелик — баллистические и крылатые ракеты и сверхдальняя стратегическая авиация. В конце 40-х весь мир склонился к бомбардировщикам: на развитие дальней авиации были выделены такие гигантские средства, что последующее десятилетие стало «золотым» для развития авиации. За короткое время в мире появилось множество самых фантастических проектов и летательных аппаратов. Даже обескровленная войной Великобритания блеснула великолепными стратегическими бомбардировщиками Valient и Vulcan. Но самыми невероятными проектами были стратегические сверхзвуковые бомбардировщики с атомными силовыми установками. Даже спустя полстолетия они завораживают своей смелостью и безумием.

Атомный след

В 1952 году в США взлетает легендарный B-52, через год — первый в мире сверхзвуковой тактический бомбардировщик A-5 Vigilante, а еще через три — сверхзвуковой стратегический XB-58 Hustler. СССР не отставал: одновременно с B-52 в воздух поднимается стратегический межконтинентальный бомбардировщик Ту-95, а 9 июля 1961 года весь мир шокирует показанный на авиапараде в Тушино гигантский сверхзвуковой бомбардировщик М-50, который, промчавшись над трибунами, сделал горку и растворился в небе. Мало кто догадывался, что это был последний полет супербомбардировщика.

Дело в том, что радиус полета построенного экземпляра не превышал 4000 км. И если для США, окруживших СССР военными базами, этого было достаточно, то для достижения американской территории с советских аэродромов требовалась дальность не менее 16 тыс. км. Расчеты показывали, что даже при двух заправках топливом дальность М-50 со «спецгрузом» массой 5 т не превышала 14 тыс. км. При этом такой полет требовал целое озеро топлива (500 т) для бомбардировщика и топливозаправщиков. Для поражения же удаленных целей на территории США и свободного выбора трассы полета для обхода районов ПВО требовалась дальность в 25 тыс. км. Обеспечить ее на сверхзвуковом полете могли только самолеты с ядерными силовыми установками.

Подобный проект только сейчас кажется диким. В начале 50-х он казался не более экстравагантным, чем размещение реакторов на подводных лодках: и то и другое давало практически неограниченный радиус действия. Вполне обычным постановлением Совета Министров СССР от 1955 года ОКБ Туполева было предписано создать на базе бомбардировщика Ту-95 летающую атомную лабораторию, а ОКБ Мясищева — выполнить проект сверхзвукового бомбардировщика «со специальными двигателями главного конструктора Архипа Люльки».

Специальные двигатели

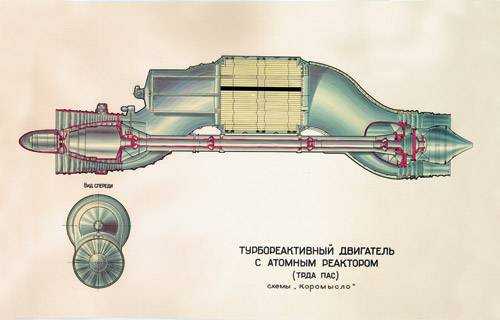

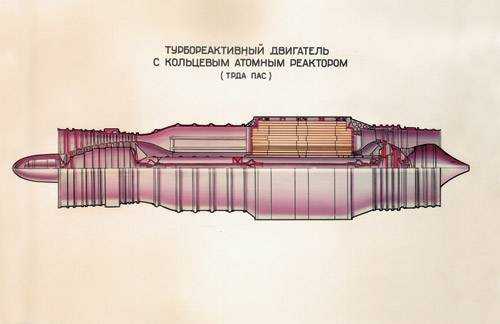

Турбореактивный двигатель с атомным реактором (ТРДА) по конструкции очень сильно напоминает обычный турбореактивный двигатель (ТРД). Только если в ТРД тяга создается расширяющимися при сгорании керосина раскаленными газами, то в ТРДА воздух нагревается, проходя через реактор.

Активная зона авиационного атомного реактора на тепловых нейтронах набиралась из керамических тепловыделяющих элементов, в которых имелись продольные шестигранные каналы для прохода нагреваемого воздуха. Расчетная тяга разрабатываемого двигателя должна была составить 22,5 т. Рассматривалось два варианта компоновки ТРДА — «коромысло», при котором вал компрессора располагался вне реактора, и «соосный», где вал проходил по оси реактора. В первом варианте вал работал в щадящем режиме, во втором требовались специальные высокопрочные материалы. Но соосный вариант обеспечивал меньшие размеры двигателя. Поэтому одновременно прорабатывались варианты с обеими двигательными установками.

Первым в СССР самолетом с атомным двигателем должен был стать бомбардировщик М-60, разрабатываемый на основе существующего М-50. При условии создания двигателя с компактным керамическим реактором, разрабатываемый самолет должен был иметь дальность полета не менее 25 тыс. км при крейсерской скорости 3000−3200 км/ч и высоте полета порядка 18−20 км. Взлетная масса супербомбардировщика должна была превысить 250 т.

Летающий Чернобыль

При взгляде на эскизы и макеты всех атомных самолетов Мясищева сразу бросается в глаза отсутствие традиционной кабины экипажа: она неспособна защитить летчиков от радиационного излучения. Поэтому экипаж ядерного самолета должен был располагаться в герметичной многослойной капсуле (преимущественно, свинцовой), масса которой вместе с системой жизнеобеспечения составляла до 25% массы самолета — более 60 т! Радиоактивность внешнего воздуха (ведь он проходил через реактор) исключала возможность использования его для дыхания, поэтому для наддува кабины использовалась кислородноазотная смесь в пропорции 1:1, получаемая в специальных газификаторах путем испарения жидких газов. Аналогично противорадиационным системам, применяемым на танках, в кабине поддерживалось избыточное давление, исключающее попадание внутрь атмосферного воздуха.

Отсутствие визуального обзора должно было компенсироваться оптическим перископом, телевизионным и радиолокационными экранами.

Катапультная установка состояла из кресла и защитного контейнера, ограждающего экипаж не только от сверхзвукового воздушного потока, но и от мощного радиационного излучения двигателя. Задняя стенка имела 5сантиметровое свинцовое покрытие.

Понятно, что поднять в воздух, а тем более посадить 250-тонную машину, прильнув к окуляру перископа, было практически невозможно, поэтому бомбардировщик оборудовался полностью автоматической системой самолетовождения, которая обеспечивала автономный взлет, набор высоты, заход и наведение на цель, возвращение и посадку. (Все это в 50-х годах — за 30 лет до автономного полета «Бурана»!)

После того как выяснилось, что самолет сможет решать практически все задачи сам, появилась логическая идея сделать беспилотный вариант — легче как раз на те самые 60 т. Отсутствие громоздкой кабины также уменьшало на 3 м диаметр самолета и на 4 м — длину, что позволяло создать аэродинамически более совершенный планер по типу «летающее крыло». Однако в ВВС проект поддержки не нашел: считалось, что беспилотный самолет не в состоянии обеспечить маневр, необходимый в создавшейся конкретной обстановке, что приводит к большей поражаемости беспилотного аппарата.

Пляжный бомбардировщик

Наземный комплекс обслуживания атомных самолетов представлял собой не менее сложное сооружение, чем сами машины. Ввиду сильного радиационного фона практически все работы были автоматизированы: заправка, подвеска вооружения, доставка экипажа. Атомные двигатели хранились в специальном хранилище и монтировались на самолете непосредственно перед вылетом. Мало того, облучение материалов в полете потоком нейтронов приводило к активации конструкции самолета. Остаточное излучение было настолько сильным, что делало невозможным свободный подход к машине без применения специальных мер в течение 23 месяцев после снятия двигателей. Для отстоя таких самолетов в аэродромном комплексе отводились специальные площадки, а конструкция самих машин предусматривала быстрый монтаж основных блоков посредством манипуляторов. Гигантская масса атомных бомбардировщиков требовала особых взлетных полос, с толщиной покрытия около 0,5 м. Ясно было, что такой комплекс в случае начала войны был чрезвычайно уязвим.

Именно поэтому под индексом М-60М параллельно разрабатывался сверхзвуковой гидросамолет с атомным двигателем. Каждый район базирования таких самолетов, рассчитанный на обслуживание 10−15 гидросамолетов, занимал участок побережья в 50−100 км, что обеспечивало достаточную степень рассредоточения. Базы могли располагаться не только на юге страны. В СССР был тщательно изучен опыт Швеции по поддержанию в 1959 году водных акваторий круглый год в незамерзающем состоянии. Используя несложное оборудование для подачи воздуха по трубам, шведам удалось обеспечить циркуляцию теплых слоев воды со дна водоемов. Сами базы предполагалось строить в мощных прибрежных скальных массивах.

Атомный гидросамолет был довольно необычной компоновки. Воздухозаборники были удалены от поверхности воды на 1,4 м, что исключало попадание в них воды при волнении до 4-х баллов. Реактивные сопла нижних двигателей, расположенные на высоте 0,4 м, в случае необходимости наполовину перекрывались специальными заслонками. Впрочем, целесообразность заслонок подвергалась сомнению: гидросамолет должен был находиться на воде только с включенными двигателями. Со снятыми реакторами самолет базировался в специальном самоходном доке.

Для взлета с водной поверхности применялась уникальная комбинация выдвижных подводных крыльев, носовой и подкрыльевых гидролыж. Подобная конструкция на 15% снижала площадь поперечного сечения самолета и уменьшала его массу. Гидросамолет М-60М, как и сухопутный родственник М-60, мог находиться с боевой нагрузкой в 18 т на высоте 15 км более суток, что позволяло решать основные поставленные задачи. Однако сильное предполагаемое радиационное загрязнение мест базирования привело к тому, что в марте 1957 года проект был закрыт.

По следам подводных лодок

Закрытие проекта М-60 вовсе не означало прекращение работ над атомной тематикой. Был поставлен крест только на атомных силовых установках с «открытой» схемой — когда атмосферный воздух проходил напрямую через реактор, подвергаясь сильному радиационному заражению. Надо отметить, что проект М-60 начинал разрабатываться, когда еще не было даже опыта создания атомных подводных лодок. Первая АПЛ К-3 «Ленинский комсомол» была спущена на воду в 1957-м — как раз в год прекращения работ над М-60. Реактор К-3 работал по «закрытой» схеме. В реакторе происходил нагрев теплоносителя, который потом превращал воду в пар. Ввиду того, что теплоноситель постоянно находился в замкнутом изолированном контуре, радиационного заражения окружающей среды не происходило. Успех такой схемы во флоте активизировал работы в этой области и в авиации. Постановлением правительства от 1959 года ОКБ Мясищева поручается разработка нового высотного самолета М-30 с атомной силовой установкой «закрытого» типа. Самолет предназначался для нанесения ударов бомбами и управляемыми ракетами по особо важным малоразмерным целям на территории США и авианосным ударным соединениям на океанских просторах.

Разработка двигателя для нового самолета была поручена ОКБ Кузнецова. При проектировании конструкторы столкнулись с неприятным парадоксом — падением тяги атомного двигателя с понижением высоты. (Для обычных самолетов все было в точности наоборот — тяга падала с набором высоты.) Начались поиски оптимальной аэродинамической схемы. В конце концов остановились на схеме «утка» с крылом переменной стреловидности и пакетным расположением двигателей. Единый реактор по мощным замкнутым трубопроводам должен был доставлять жидкий теплоноситель (литий и натрий) к 6 воздушно-реактивным двигателям НК-5. Предусматривалось дополнительное использование углеводородного топлива на взлете, выходе на крейсерскую скорость и выполнении маневров в районе цели. К середине 60-го года предварительный проект М30 был готов. В связи с гораздо меньшим радиоактивным фоном от новой двигательной установки, существенно была облегчена защита экипажа, а кабина получила остекление из свинцового стекла и плексигласа общей толщиной 11 см. В качестве основного вооружения предусматривались две управляемые ракеты К-22. По планам подняться в воздух М-30 должен был не позже 1966 года.

Кнопочная война

Однако в 1960 году произошло историческое совещание по перспективам развития стратегических систем оружия. В результате Хрущев принял решения, за которые его до сих пор называют могильщиком авиации. По правде говоря, Никита Сергеевич тут ни при чем. На совещании ракетчики во главе с Королевым выступили куда более убедительно, чем разобщенные авиастроители. На вопрос, сколько времени требуется на подготовку вылета стратегического бомбардировщика с ядерным боеприпасом на борту, самолетчики ответили — сутки. Ракетчикам потребовались минуты: «Нам бы только гироскопы раскрутить». К тому же им не требовались многокилометровые дорогостоящие взлетно-посадочные полосы. Преодоление бомбардировщиками средств ПВО также вызывало большие сомнения, тогда как эффективно перехватывать баллистические ракеты не научились до сих пор. Вконец сразила военных и Хрущева красочно описанная ракетчиками перспектива «кнопочной войны» будущего. Результат совещания — самолетостроителям было предложено взять на себя часть заказов по ракетным темам. Все самолетные проекты были приостановлены. М-30 стал последним авиационным проектом Мясищева. В октябре ОКБ Мясищева окончательно переводится на ракетно-космическую тематику, а сам Мясищев отстраняется от должности руководителя.

Будь авиаконструкторы в 1960 году более убедительны, как знать, какие бы самолеты летали сегодня в небе. А так, нам остается только любоваться смелыми мечтами на обложке «Популярной механики» и восхищаться сумасшедшими идеями 60-х.

Статья опубликована в журнале «Популярная механика» (№5, Май 2003).

www.popmech.ru

Советские проекты атомолетов » Военное обозрение

Нетрудно догадаться, что идея самолета с ядерной энергетической установкой пришла в головы не только американских военных и конструкторов. В Советском Союзе, делавшем первые шаги в освоении атомных технологий, в конце сороковых годов тоже появились подобные предложения. Правда, из-за общего отставания в проектах ядерных боезарядов до определенного времени СССР не занимался этим вопросом всерьез. Тем не менее, со временем появилась возможность выделить определенные силы для создания атомолетов, к тому же стране по-прежнему были нужны подобные самолеты. Вернее, советским военно-воздушным силам были нужны не атомолеты как класс техники, а некое новое средство доставки ядерных вооружений на территорию вероятного противника.

Первые отечественные стратегические бомбардировщики имели недостаточную дальность. Так, после нескольких лет работы конструкторский коллектив под руководством В.М. Мясищева удалось поднять дальность самолета 3М до 11-11,5 тысяч километров. При применении системы дозаправки в полете этот показатель возрастал. Однако стратегические бомбардировщики того времени имели немало проблем. В свете повышения дальности наибольшей трудностью было обеспечение своевременной дозаправки в условиях риска атаки вражеских истребителей. В дальнейшем из-за развития средств противовоздушной обороны проблема дальности обострилась, а также понадобилось начать работы по созданию сверхзвуковых самолетов стратегического класса.


К концу пятидесятых годов, когда начали рассматриваться эти вопросы, появилась возможность провести изыскания по теме альтернативных силовых установок. Одним из основных вариантов стали ядерные энергоустановки. Помимо обеспечения высокой дальности полета, в том числе и сверхзвукового, они сулили большую экономию в финансовом плане. В условиях того времени полет на максимальную дальность одного полка стратегических бомбардировщиков с реактивными двигателями мог «съесть» несколько тысяч тонн керосина. Таким образом, все расходы на строительство сложной ядерной энергетической установки были полностью оправданными. Однако советские инженеры, как и американские, столкнулись с целым рядом проблем, свойственных таким силовым установкам.

Начало

Первые документальные свидетельства существования советской программы атомолетов относятся к 1952 году, когда директор Института физических проблем АН СССР будущий академик А.П. Александров отправил И.В. Курчатову документ, в котором говорилось о принципиальной возможности создания ядерной энергоустановки для самолетов. Следующие три года ушли на неспешное изучение теоретических сторон вопроса. Только в апреле 1955 году Совмин СССР издал постановление, согласно которому конструкторские бюро А.Н. Туполева, С.А. Лавочкина и В.М. Мясищева должны были начать разработку тяжелого самолета с ядерной энергоустановкой, а проектным организациям Н.Д. Кузнецова и А.М. Люльки поручалось создать двигатели для них. На этом этапе советская программа по созданию летательных аппаратов с ядерной силовой установкой разделилась на несколько проектов, отличавшихся друг от друга типом самого летательного аппарата, схемой двигателя и т.п.

Межконтинентальная крылатая ракета "Буря" - бабушка "Бурана"

К примеру, ОКБ-301 (главный конструктор С.А. Лавочкин) поручили создание межконтинентальной крылатой ракеты «375». Основой для этого оружия должна была стать ракета «Буря», также известная под обозначением «350». После ряда изысканий определился облик новой ракеты «375». Фактически это была все та же «Буря», но вместо прямоточного реактивного двигателя на керосине на нее предлагалось установить небольшой ядерный реактор. Проходя по каналам внутри ракеты, забортный воздух должен был соприкасаться с активной зоной реактора и нагреваться. Это одновременно предохраняло реактор от перегрева и обеспечивало достаточную тягу. Также планировалось изменить компоновку исходной конструкции ввиду отсутствия необходимости в баках для топлива. Разработка самой ракеты была сравнительно простой, но, как это нередко бывает, подвели смежники. ОКБ-670 под руководством М.М. Бондарюка довольно долго не могло справиться с созданием прямоточного ядерного двигателя для изделия «375». В результате новую крылатую ракету даже не построили в металле. Вскоре после смерти Лавочкина в 1960 году тема «375» вместе с оригинальной «Бурей» была закрыта. К этому времени проектирование ядерного двигателя сдвинулось с мертвой точки, но до испытаний готового образца по-прежнему было еще далеко.

М-60

Более сложное задание получили коллективы В.М. Мясищева и А.М. Люльки. Они должны были сделать стратегический бомбардировщик с ядерной силовой установкой. Проект самолета с индексом «60» или М-60 поначалу казался простым. Предполагалось поставить на разрабатываемый бомбардировщик М-50 ядерные турбореактивные двигатели, что не потребовало бы дополнительных затрат времени и сил. М-60 всерьез считался претендентом на звание первого полноценного атомолета не только в СССР, но и в мире. Только всего через несколько месяцев после начала проекта выяснилось, что строительство «Изделия 60» откладывается, как минимум, на несколько лет. В проекте нужно было решить массу специфических вопросов, которые ранее просто не вставали перед отечественными авиастроителями.

В первую очередь, вопросы вызывала защита экипажа. Конечно, можно было бы усадить летчиков в монолитную металлическую капсулу. Однако в таком случае нужно было каким-то образом обеспечить приемлемый обзор, а также сделать некие системы спасения. Вторая серьезная проблема проекта М-60 касалась безопасности наземного персонала. По предварительным расчетам, после всего одного полета подобный бомбардировщик должен был «фонить» в течение пары месяцев. Обслуживание подобной техники требовало нового подхода, например, создания неких систем для дистанционной работы с узлами и агрегатами. Наконец, самолет «60» нужно было делать из новых сплавов: конструкция, построенная в соответствии с имеющимися технологиями, имела бы недостаточный ресурс ввиду радиационных и тепловых нагрузок. Дополнительную сложность проекту придавал выбранный тип двигателя: турбореактивный открытой схемы.

Все технические проблемы, связанные с характерными особенностями в результате заставили конструкторов полностью пересмотреть свои первые идеи. Планер самолета М-50 нельзя было использовать вместе с ядерными двигателями. Так появился обновленный облик проекта «60». Теперь атомолет выглядел как среднеплан с тонким трапециевидным крылом. Стабилизатор аналогичной формы планировалось устанавливать на киле. В передней части фюзеляжа, перед крылом разместили воздухозаборники полукруглого сечения. Они шли вдоль фюзеляжа по всей его длине, огибая грузоотсек в средней части. Четыре ядерных турбореактивных двигателя открытого цикла поместили в самом хвосте фюзеляжа, собрав их в квадратный пакет 2х2.

В носу М-60 предполагалось устанавливать многослойную капсулу-кабину экипажа. Поддержание рабочего давления внутри кабины осуществлялось при помощи запаса сжиженного воздуха на борту. От забора атмосферного воздуха быстро отказались из-за возможности попадания в самолет радиоактивных частиц. Капсула-кабина для обеспечения должного уровня защиты не имела никакого остекления. Наблюдение за обстановкой летчики должны были вести через перископы, телесистемы, а также при помощи радиолокационной станции. Для обеспечения взлета и посадки планировалось создать специальную автоматическую систему. Интересно, что планы насчет автоматической системы управления чуть не привели к изменению статуса проекта. Появилась идея сделать М-60 полностью беспилотным. Однако в результате споров военные настояли на создании именно пилотируемого самолета. Одновременно с М-60 создавался проект летающей лодки М-60М. Такой атомолет не нуждался в уязвимых для удара с воздуха взлетных полосах, а также немного облегчал обеспечение ядерной безопасности. От оригинального самолета «60» летающая лодка отличалась расположением воздухозаборников и другим шасси лыжного типа.

Предварительные расчеты показали, что при взлетном весе порядка 250 тонн самолет М-60 должен иметь тягу двигателей на уровне 22-25 тонн каждый. При таких двигателях бомбардировщик на высотах около 20 километров мог бы летать со скоростью порядка 3000 км/ч. В конструкторском бюро А.М. Люльки рассматривалось два основных варианта подобных турбореактивных ядерных двигателей. Соосная схема подразумевала размещение ядерного реактора на том месте, где в обычных ТРД находится камера сгорания. В таком случае вал двигателя проходил прямо через конструкцию реактора, в том числе и через активную зону. Также рассматривалась схема двигателя, получившая условное название «Коромысло». В этом варианте двигателя реактор был вынесен в сторону от вала компрессора и турбины. Воздух от воздухозаборника по изогнутой трубе доходил до реактора и точно так же попадал к турбине. В плане безопасности агрегатов двигателя выгоднее была схема «коромысло», однако она проигрывала соосному двигателю в простоте конструкции. Что касается радиоактивной опасности, то в этом аспекте схемы почти не различались. Конструкторы ОКБ-23 прорабатывали два варианта компоновки двигателей с учетом их габаритов и конструктивных отличий.


М-30

К концу разработки проекта М-60 и заказчик, и конструкторы пришли к не слишком приятным выводам относительно перспектив атомолетов. Все признавали, что при своих преимуществах ядерные двигатели имеют ряд серьезных недостатков, как конструктивного, так и радиационного характера. При этом именно в создание ядерных двигателей упиралась вся программа. Несмотря на затруднения с созданием двигателей, Мясищев убедил военных в необходимости дальнейшего продолжения исследований и конструкторских работ. В то же время, новый проект подразумевал установку ядерных двигателей закрытого типа.

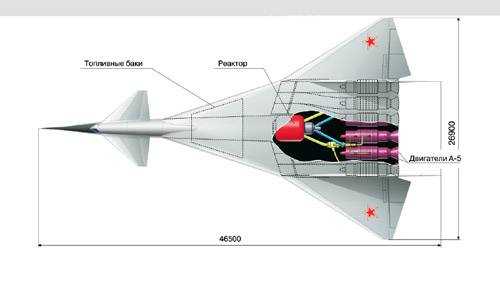

Новый самолет получил название М-30. Уже к концу пятидесятых годов конструкторы определились с его обликом. Это был летательный аппарат, выполненный по схеме «утка» и оснащенный двумя килями. В середине фюзеляжа самолета размещались грузоотсек и реактор, а в хвостовой части – шесть ядерных турбореактивных двигателей закрытого цикла. Энергетическая установка для М-30 разрабатывалась в конструкторском бюро Н.Д. Кузнецова и подразумевала передачу тепла от реактора к воздуху в двигателе через теплоноситель. В качестве последнего рассматривались литий и натрий в жидком состоянии. Кроме того, конструкция ядерных ТРД закрытого типа позволяла использовать в них обычный керосин, что обещало упростить эксплуатацию самолета. Характерной чертой нового двигателя закрытой схемы стало отсутствие необходимости в плотной компоновке двигателей. Благодаря применению трубопровода с теплоносителем, реактор можно было надежно закрыть изолирующими конструкциями. Наконец, двигатель не выбрасывал в атмосферу радиоактивное вещество, что позволило упростить систему вентиляции кабины пилотов.

В целом, использование двигателя закрытого типа оказалось более выгодным по сравнению с предыдущим вариантом. В первую очередь, выгода имела весовое «воплощение». Из 170 тонн взлетного веса самолета 30 приходилось на двигатели и систему переноса тепла и 38 на защиту реактора и экипажа. Одновременно с этим полезная нагрузка М-30 составляла 25 тонн. Расчетные летные характеристики М-30 незначительно отличались от данных М-60. Первый полет нового бомбардировщика с ядерной энергетической установкой был запланирован на 1966 год. Однако за несколько лет до этого все проекты с литерой «М» были свернуты. Сначала ОКБ-23 привлекли к работам по другой тематике, а позже его реорганизовали. Согласно некоторым источникам, инженеры этой организации не успели даже развернуть полноценное проектирование бомбардировщика М-30.

Ту-95ЛАЛ

Одновременно с ОКБ-23 над своим проектом работали конструкторы фирмы Туполева. Их задание было немного более простым: доработать имеющийся Ту-95 для использования с ядерной энергоустановкой. До конца 55-го года инженеры занимались проработкой различных вопросов, касавшихся конструкции самолета, специфической силовой установки и т.п. Примерно в это же время советские разведчики, работавшие в США, начали присылать первые сведения относительно аналогичных американских проектов. Советским ученым стало известно о первых полетах американской летающей лаборатории с ядерным реактором на борту. При этом имеющиеся сведения были далеко не полными. Поэтому нашим инженерам пришлось провести мозговой штурм, по результатам которого они пришли к выводу о простой «вывозке» реактора, без использования его в качестве источника энергии. Собственно говоря, так и было в действительности. Кроме того, целью пробных полетов наши ученые посчитали измерение различных параметров, прямо или косвенно связанных с влиянием радиации на конструкцию самолета и его экипаж. Вскоре после этого Туполев и Курчатов договорились о проведении подобных испытаний.

Ту-95 ЛАЛ, на фото виден выпуклый фонарь над реактором

Разработка летающей лаборатории на базе Ту-95 велась интересным способом. Конструкторы ОКБ-156 и ученые-атомщики регулярно устраивали семинары, в ходе которых последние рассказывали первым обо всех нюансах атомных энергоустановок, об их защите и особенностях конструирования. Таким образом, инженеры-авиастроители получали всю необходимую информацию, без которой не смогли бы сделать атомолет. По воспоминаниям участников тех мероприятий, одним из самых запоминающихся моментов стало обсуждение защиты реакторов. Как говорили атомщики, готовый реактор со всем системами защиты имеет размер небольшого дома. Отдел компоновки конструкторского бюро заинтересовался этой проблемой и вскоре разработал новую схему реактора, при которой все агрегаты имели приемлемые размеры и одновременно с этим обеспечивался должный уровень защиты. С аннотацией в стиле «на самолетах дома не возят» эта схема была продемонстрирована ученым-физикам. Новый вариант компоновки реактора был тщательно проверен, одобрен ядерщиками и принят в качестве основы для энергоустановки для новой летающей лаборатории.

Главной целью проекта Ту-95ЛАЛ (летающая атомная лаборатория) была проверка уровня защиты бортового реактора и отработка всех нюансов конструкции, связанных с ней. Уже на стадии проектирования был применен интересный подход. В отличие от коллектива Мясищева, туполевцы решили защищать экипаж только с наиболее опасных направлений. Основные элементы радиационной защиты разместили за кабиной, а остальные направления прикрывались менее серьезными пакетами различных материалов. Кроме того, получила дальнейшее развитие идея компактной защиты реактора, которая с некоторыми изменениями вошла в проект Ту-95ЛАЛ. На первой летающей лаборатории планировалось опробовать примененные идеи защиты агрегатов и экипажа, а полученные данные использовать для дальнейшего развития проекта и, если понадобится, изменения конструкции.

К 1958 году был построен первый пробный реактор, предназначенный для испытаний. Его поместили в габаритный имитатор фюзеляжа самолета Ту-95. Вскоре испытательный стенд вместе с реактором отправили на полигон под Семипалатинском, где в 1959 году работы дошли до пробного запуска реактора. До конца года его вывели на расчетную мощность, а также доработали системы защиты и управления. Одновременно с испытаниями первого реактора шла сборка второго, предназначенного для летающей лаборатории, а также переделка серийного бомбардировщика для использования в эксперименте.

Серийный Ту-95М №7800408 при переоборудовании в летающую лабораторию лишился всего вооружения, в том числе и связанной с ним аппаратурой. Сразу за кабиной пилотов установили пятисантиметровую свинцовую плиту и пакет из полимерных материалов толщиной в 15 см. В носу, хвосте и средней части фюзеляжа, а также на крыльях были установлены датчики, следящие за уровнем радиации. В заднем грузоотсеке разместили экспериментальный реактор. Его защита в некоторой мере напоминала примененную в кабине, однако активная зона реактора помещалась внутри круглого защитного кожуха. Поскольку реактор использовался только в качестве источника излучения, пришлось оснастить его системой охлаждения. Дистиллированная вода циркулировала в непосредственной близости от ядерного топлива и охлаждала его. Далее тепло передавалось воде второго контура, который рассеивал полученную энергию при помощи радиатора. Последний обдувался набегающим потоком. Внешний кожух реактора в целом вписывался в обводы фюзеляжа бывшего бомбардировщика, однако сверху и по бокам в обшивке пришлось прорезать отверстия и прикрыть их обтекателями. Кроме того, на нижнюю поверхность фюзеляжа вывели заборное устройство радиатора.

В экспериментальных целях защитный кожух реактора был оснащен несколькими окнами, размещенными в разных его частях. Открытие и закрытие того или иного окна происходило по команде с пульта управления в кабине экипажа. При помощи этих окон можно было увеличить излучение в определенную сторону и замерить уровень его отражения от окружающей среды. Все сборочные работы завершились к началу 1961 года.

В мае 1961 года Ту-95ЛАЛ впервые поднялся в воздух. За следующие три месяца было выполнено 34 полета с «холодным» и работающим реактором. Все эксперименты и замеры доказали принципиальную возможность размещения ядерного реактора на борту самолета. В то же время, обнаружилось несколько проблем конструктивного характера, которые в дальнейшем планировалось исправить. И все же авария подобного атомолета, несмотря на все средства защиты, грозила серьезными экологическими последствиями. К счастью, все экспериментальные полеты Ту-95ЛАЛ прошли штатно и без неполадок.

Демонтаж реактора из самолета Ту-95 ЛАЛ

В августе 61-го с летающей лаборатории сняли реактор, а сам самолет поставили на стоянку аэродрома на полигоне. Несколько лет спустя Ту-95ЛАЛ без реактора перегнали в Иркутск, где он позже был списан и порезан на металлолом. Согласно некоторым источникам, причиной разделки самолета стали бюрократические дела времен Перестройки. В этот период летающую лабораторию Ту-95ЛАЛ якобы посчитали боевым самолетом и обошлись с ней в соответствии с международными договоренностями.

Проекты «119» и «120»

По результатам испытаний самолета Ту-95ЛАЛ ученые-атомщики доработали реактор для самолетов, а в конструкторском бюро Туполева начали работы по созданию нового атомолета. В отличие от предыдущего экспериментального самолета, новый предлагалось делать на основе пассажирского Ту-114 с фюзеляжем немного большего диаметра. Самолет Ту-119 предполагалось оснастить двумя керосиновыми турбовинтовыми двигателями НК-12М и двумя НК-14А, созданными на их базе. «Четырнадцатые» двигатели кроме стандартной камеры сгорания оснащались теплообменником для функционирования в режиме нагрева воздуха от реактора, по закрытой схеме. Компоновка Ту-119 в определенной мере напоминала размещение агрегатов на Ту-95ЛАЛ, однако на этот раз на самолете предусматривались трубопроводы для теплоносителя, соединявшие реактор и два двигателя.

Создание турбовинтовых двигателей с теплообменниками для передачи тепла от реакторов шло небыстро из-за постоянных задержек и проблем. Как результат, самолет Ту-119 так и не получил новые двигатели НК-14А. Планы на создание двух летающих лабораторий с двумя ядерными двигателями на каждой не были воплощены. Неудача с первыми экспериментальными самолетами «119» привела к срыву дальнейших планов, подразумевавших строительство самолета сразу с четырьмя НК-14А.

Закрытие проекта Ту-119 похоронило и все планы на проект «120». Этот высокоплан со стреловидным крылом должен был оснащаться четырьмя двигателями, а в фюзеляже нести противолодочное оборудование и вооружение. Такой противолодочный самолет, по расчетам, мог производить патрулирование в течение двух суток. Дальность и продолжительность полета фактически ограничивались лишь возможностями экипажа. Также в ходе проекта «120» прорабатывались возможности создания стратегического бомбардировщика наподобие Ту-95 или 3М, но с шестью двигателями и сверхзвукового ударного самолета с возможностью маловысотного полета. Ввиду проблем с двигателями НК-14А все эти проекты были закрыты.

Ядерный «Антей»

Несмотря на неудачное окончание проекта «119», военные не утратили желание получить сверхдальний противолодочный самолет с большой грузоподъемностью. В 1965 году за основу для него решили взять транспортный самолет Ан-22 «Антей». Внутри широкого фюзеляжа этого самолета можно было разместить и реактор, и целый набор вооружений, и рабочие места операторов вместе со специальной аппаратурой. В качестве двигателей для самолета АН-22ПЛО снова предложили НК-14А, работы по которым понемногу стали продвигаться вперед. По расчетам, продолжительность патрулирования такого самолета могла достигать 50 (пятидесяти!) часов. Взлет и посадка производились с использованием керосина, полет на крейсерской скорости – на выделяемом реактором тепле. Стоит отметить, 50 часов являлись лишь рекомендованной продолжительностью полета. На практике такой противолодочный самолет мог летать и больше, пока экипаж не потеряет способность к эффективной работе или пока не начнутся проблемы технического характера. 50 часов в этом случае являлись своеобразным гарантийным сроком, в течение которого Ан-22ПЛО не имел бы никаких проблем.

Сотрудники конструкторского бюро О.К. Антонова с умом распорядились внутренними объемами грузоотсека «Антея». Сразу за кабиной экипажа поместили отсек для целевого оборудования и его операторов, за ним предусмотрели бытовые помещения для отдыха, затем «вставили» отсек для спасательного катера на случай аварийной посадки на воду, а в задней части грузовой кабины поместили реактор с защитой. При этом почти не оставалось места для вооружения. Мины и торпеды предложили поместить в увеличенных обтекателях шасси. Однако после предварительных работ по компоновке вскрылась серьезная проблема: готовый самолет получался слишком тяжелым. Ядерные двигатели НК-14А мощностью в 8900 л.с. просто не могли обеспечить требуемые летные характеристики. Эту проблему решили путем изменения конструкции защиты реактора. После доработки ее масса ощутимо сократилась, но уровень защиты не только не пострадал, но даже немного вырос. В 1970 году Ан-22 №01-06 оснастили точечным источником излучения с защитой, выполненной в соответствии с поздними версиями проекта Ан-22ПЛО. В ходе десяти испытательных полетов выяснилось, что новый вариант защиты полностью себя оправдал, причем не только в весовом аспекте.

Полноценный реактор создавался под руководством А.П. Александрова. В отличие от предыдущих конструкций, новый авиационный реактор оснащался собственными системами управления, автоматической защитой и т.п. Для управления реакцией новый ядерный агрегат получил обновленную систему управления угольными стержнями. На случай экстренной ситуации предусмотрели специальный механизм, буквально выстреливавший эти стержни в активную зону реактора. Ядерную энергетическую установку смонтировали на самолете №01-07.

Программа испытаний под кодовым названием «Аист» началась в том же 1970 году. В ходе испытаний было проведено 23 полета, почти все прошли без нареканий. Единственная техническая проблема касалась разъема одного из блоков аппаратуры. Из-за отошедшего контакта в ходе одного из полетов не удалось включить реактор. Небольшой ремонт «в полевых условиях» позволил продолжить полноценные полеты. После 23-го полета испытания Ан-22 с работающим ядерным реактором на борту признали успешными, опытный самолет поставили на стоянку и продолжили изыскания и конструкторские работы по проекту Ан-22ПЛО. Однако и в этот раз недостатки конструкции и сложность ядерной силовой установки привели к закрытию проекта. Сверхдальний противолодочный самолет получался сверхдорогим и сверхсложным. В середине семидесятых проект Ан-22ПЛО был закрыт.

***

После прекращения работ по противолодочному варианту «Антея» в течение некоторого времени рассматривались другие варианты применения атомолетов. К примеру, всерьез предлагалось сделать на базе Ан-22 или подобной ему машины барражирующий носитель стратегических ракет. Со временем появились и предложения, касавшиеся повышения уровня безопасности. Основное заключалось в оборудовании реактора собственной системой спасения на основе парашютов. Таким образом, при аварии или серьезных повреждениях самолета его энергетическая установка могла самостоятельно совершать мягкую посадку. Району ее приземления не грозило заражение. Тем не менее, эти предложения не получили дальнейшего развития. Из-за былых неудач основной заказчик в лице министерства обороны охладел к атомолетам. Казавшиеся безграничными перспективы этого класса техники не устояли перед напором технических проблем и, как следствие, не привели к ожидавшемуся результату. В последние годы время от времени появляются сообщения о новых попытках создания самолетов с ядерной энергетической установкой, но и через полвека после полетов летающей лаборатории Ту-95ЛАЛ ни один самолет не летал с использованием энергии деления ядер урана.

По материалам сайтов:
http://vfk1.narod.ru/
http://testpilot.ru/
http://airwar.ru/
http://nkj.ru/
http://laspace.ru/
http://airbase.ru/

topwar.ru

Атомные самолеты. А что было у США ?

Эйфория от успешных разработок атомного оружия и применения атомной энергии для использования в электростанциях, кораблях (советские ледоколы), подводных лодках, послужила толчком для безумной идеи — использовать ядерные реакторы на самолетах. В первую очередь на бомбардировщиках.

Некоторое время назад я вам рассказывал про СОВЕТСКИЙ АТОМНЫЙ САМОЛЕТ , посмотрим что в то время происходило по этой тематике по другую сторону океана.

Весной 1946 г. между министерством ВВС и Комиссией по атомной энергии США было заключено соглашение о начале программы NEPA (Nuclear Energy Propulsion for Aircraft), целью которой стало исследование проблем, связанных с разработкой самолета c атомной силовой установкой (АСУ). По мнению заказчиков из ВВС, самолет с АСУ мог использоваться в качестве стратегического бомбардировщика или разведчика, способного нести боевое дежурство в воздухе без дозаправки в течение нескольких суток.

Главным событием проекта стал взлет самолета B-29, в бомбоотсеке которого находилась капсула с радием. Сотрудники проекта замерили уровни радиации по всему периметру ЛА и пришли к выводу, что реальная масса реактора и защиты окажется очень велика, а значит поднять их сможет только очень большой самолет. Реальный прогресс в этом проекте достигнут не был, но зато были заданы ключевые вопросы, такие как:

1. Как передавать тепло от реактора к двигателям?
2. Как охлаждать реактор в полете?
3. Как уберечь экипаж от пагубного влияния радиации?

Вторым этапом развития «атомолета” стала конференция названная «Проект Легсингтон”. На ней пришли к неутешительным выводам, а именно было сказано, что до взлета вышеупомянутого самолета может пройти порядка 15 лет. Также на ней впервые были рассмотрены две принципиально отличающиеся друг от друга схемы соединения двигателей и реактора.

Convair YB-60

Первую схему назвали открытой. Принцип ее работы заключался в том, что воздух попадая в камеру сгорания нагревался непосредственно проходя через активную зону реактора. Такой способ был очень простым, требовал минимальное количество конструкторских решений. С другой стороны воздух, взаимодействуя с частицами атомного топлива тоже становился радиоактивным и выходя из СУ загрязнял окружающую среду, а из этого следовало в лучшем случае, что экипаж не сможет дышать атмосферным воздухом.

Вторую схему назвали закрытой. Она отличалась от открытой тем, что воздух нагревался не от самого реактора, а от теплообменника. Такая конструкция была довольно сложна в реализации, но зато выходивший из силовой установки воздух оставался абсолютно чистым, а значит экипаж мог им дышать. Еще очень много внимания участники конференции уделили защите экипажа.
Третьим этапом стала новая программа под названием ANP, что в переводе означало атомная сила самолета. Первостепенной ее задачей было создание действующего ЛА, оснащенного ядерной СУ. В итоге было отдано предпочтение схеме соединения открытого цикла. Предполагалось разместить СУ P-1 на самолет YB-60. Потом была произведена попытка отработки компоновки и узлов на новом оригинальном передовом самолете, и уже проверенном самолете B-58 Hustler. Но размеры самолета не позволяли разместить на его борту ни реактор, ни тем более дополнительное оборудование.

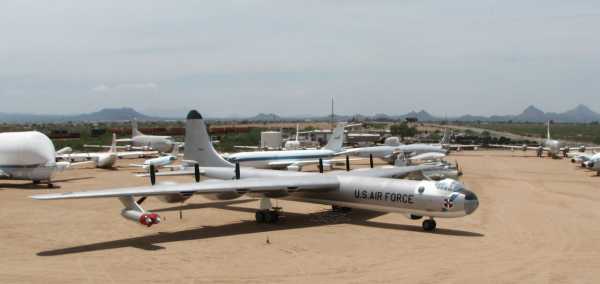

В ходе исследований выбор пал на самолет B-36 “Peacemaker”.

Переоборудованный бомбардировщик B-36 (обозначенный как NB-36H), несущий действующий реактор для изучения вопроса постройки самолета с ядерной энергетической установкой.





Между 1946 и 1961 годами ВВС и Комиссия по атомной энергии США потратили более 7 миллиардов долларов на разработку самолета с атомной силовой установкой. Хотя такой самолет никогда и не поднимался в воздух, ВВС переделали этот бомбардировщик B-36, известный как экспериментальный ядерный самолет, для несения действующего трехмегаватного реактора с воздушным охлаждением, чтобы оценить возможные эксплутационные проблемы (он сделал 47 полетов над Техасом и Нью-Мексико между июлем 1955 и мартом 1957).





Кликабельно



The Convair RB-36-D, the jet-augmented version of the U.S. Air Force’s intercontinental strategic bomber.  Four General Electric J-47 jet engines, mounted in pairs under outer wing edges, supplement six Pratt & Whitney piston engines.





Кабина экипажа в экранированной защитной капсуле располагалась в носовой части фюзеляжа. Позади нее предусмотрели дополнительную панель из материала, хорошо поглощающего нейтроны. Биологическая защита самого реактора была «теневой» (главным образом прикрывалось направление на кабину), что позволило уменьшить толщину и массу слоев и дало возможность «вписать» реактор в обводы фюзеляжа.

Погрузка кабины с защитной оболочкой в NB-36



Проблему радиационной защиты наземного персонала после приземления атомного самолета намеревались решить следующим образом. Самолет с остановленным реактором буксировался на специальную площадку. Здесь АСУ снималась с самолета и опускалась в глубокую шахту, где некоторое время выдерживалась для спада уровней излучения, а затем обслуживалась с применением дистанционных манипуляторов. Первые испытательные полеты X-6 планировали осуществить в 1956 г.

Кабина NB-36



Левая инженерная панель NB-36



Правая инженерная панель NB-36





NB-36 после полета с незапущенным реактором.



Впервые с установленным и дествующим реактором он поднялся в воздух 17 сентября 1955 г.

Полёты проводились над пустынными районами Техаса и Нью-Мексико. Любопытно, что летающую лабораторию сопровождал борт со взводом морпехов. В случаи аварии ядерного самолёта, они должны были десантироваться и взять место падения под охрану.



Для испытания разрабатываемой радиационной защиты, на тяжелом бомбардировщике В-36Н, в бомбоотсеке установили реактор мощностью 1 МВт. Экипаж летающей лаборатории находился в защитной капсуле, но сам реактор не был окружен биологической защитой — не позволяли массо-габаритные характеристики.

Стационарный стенд реактор-двигатель для отработки двигателей.



Двигатели General Electric X 211



А с 1958 по 1960 год американцы успешно испытывали ядерную энергетическую установку HTRE-3 мощностью 35 Мвт, которая обеспечивала энергией два двигателя. До создания P-1 и ядерного самолёта оставалось совсем немного. Была построена и проверена в воздухе радиационная защита, на земле успешно испытали HTRE-3. Комплекс наземного обслуживания уже достраивался.

Но 28 марта 1961 года Кеннеди закрыл программу. Видимо, он находился под впечатлением успехов советской ракетно-космической программы и, как Хрущев, посчитал, что как стратегическое оружие бомбардировщик с ядерным реактором морально устарел, еще не взлетев. Так же сказались метания по ходу программы ANP, порожденные опасением отстать от СССР.



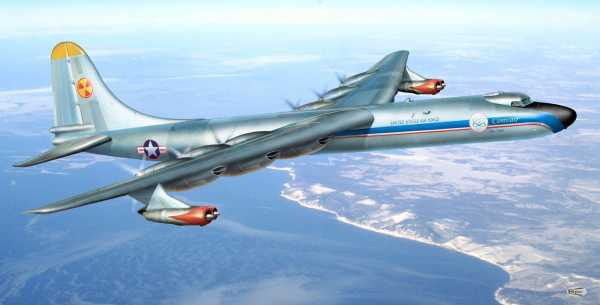

Рисунок самолета Convair HB-36H







[источники]

источники

http://nvahof.org/_original_site/convair_x-6.html

http://jpcolliat.free.fr/

http://olymp.as-club.ru/publ/arkhiv_rabot/vosmaja_olimpiada_2010_11_uch_god/atomnye_samolety_proekty_i_letajushhie_laboratorii/26-1-0-175



И еще интересное про авиацию:  вот например Летающий авианосец, а вот помните мы обсуждали ПОТЕРЯННЫЕ АТОМНЫЕ БОМБЫ ? Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=33992

masterok.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
