Штурмовик ТШ-3. — Российская авиация
Штурмовик ТШ-3.
Разработчик: Кочергин, Гуревич
Страна: СССР
Первый полет: 1934 г.
В начале 30-х годов авиационные конструкторы пытались создать штурмовик с сильной броневой защитой экипажа и жизненных узлов самого самолета. Однако эти попытки при использовании схемы биплана не приносили успеха. Скорость штурмовиков едва достигала 200 км/час, маневренность была явно недостаточной, длина разбега очень большой. В 1932 году бригада конструкторов ЦКБ, возглавляемая С.А.Кочеригиным и М.И.Гуревичем, начала разрабатывать проект тяжелого штурмовика монопланной схемы под двигатель М-34 мощностью в 750/830 л.с.
В конце 1933 года опытный самолет — моноплан с низко расположенным крылом площадью 45,04 квадратных метра и подкосами, находящимися над центропланом, был построен и получил название ТШ-3 (тяжелый штурмовик — третий).
Самолет вооружался десятью (две батареи по пять пулеметов) крыльевыми 7,62-мм пулеметами ШКАС (устанавливались в носках крыла), одним оборонительным пулеметом нормального калибра у стрелка на задней огневой установке и 250 кг бомб (в трех отсеках по б осколочных бомб на каждой стороне крыла, между лонжеронами). Крупные авиабомбы, выливные и химические авиаприборы подвешивались к балочным держателям,введенных в конструкцию крыла. Максимальная нагрузка составляла 400 кг.
Бронезащита ТШ-3 была такой же, как и у его предшественников — бронекоробка из плоских кусков гомогенной брони, соединенных 6-мм болтами на дюралюминиевых угольниках. Передний броневой лист — 8 мм, низ, борта и задняя стенка — 6 мм, верх, кроме мотора, который сверху не бронировался, — 5 мм. Внизу выдвижной сотовый радиатор, закрытый 6-мм броней. Во время атаки радиатор полностью задвигался в фюзеляж, а охлаждение мотора осуществлялось через «бронесовок» (внизу за винтом) и щель за радиатором с пластинками жалюзи. Общая масса брони составляла 576 кг.
Задняя часть фюзеляжа — ферменная, сварная из стальных труб, обшита полотном. Крыло и оперение — дюраль с полотном.
К весне 1934 года ТШ-3 успешно прошел заводские испытания (летал В.К.Коккинаки), на которых показал максимальную скорость у земли 247 км/ч при полетном весе 3557 кг. Время набора высоты 3000 м составило 11 мин. Техническая дальность полета — 470 км.
В целом летные данные нового штурмовика были выше требований 1932 года, но для весны 1934 года оказались уже недостаточными. В силу этого, а также ввиду недоведенности системы охлаждения мотора, машина серийно не строилась.
Неудачи всех попыток создать специальный бронированный штурмовик в этот период обуславливались, как не трудно видеть, главным образом отсутствием мощных моторов, а также брони и других конструкционных материалов с высокими удельными весовыми и прочностными характеристиками.
В результате все без исключения опытные штурмовики имели низкую тяговооруженность. Кроме того, практически так и не удалось решить проблему надежного охлаждения моторов, помещенных в броню.
Следующим крупным недостатком штурмовиков была очень низкая боевая эффективность вследствие плохого обзора вперед-вниз. Дело в том, что в этот период времени основным и практически единственным тактическим приемом для самолетов-штурмовиков была атака наземных целей с бреющего полета на предельно малой высоте,тогда как угол обзора вперед-вниз был крайне малым. Например, у ТШ-2 он не превышал 1°, и пилот при полете на высоте 15 м мог видеть только те цели, которые находились на удалении от самолета не менее 1000 м. При этом ни о какой прицельной стрельбе из пулеметов говорить, конечно, не приходилось.
ЛТХ:
Модификация: ТШ-3
Размах крыла, м: 16,50
Длина, м: 10,75
Высота, м: —
Площадь крыла, м2: 45,04
Масса, кг
-пустого самолета: 2665
-нормальная взлетная: 3557
Тип двигателя: 1 х ПД М-34ф
-мощность, л.с.: 1 х 750
Максимальная скорость, км/ч: 247
Крейсерская скорость, км/ч: 212
Практическая дальность, км: 470
Макс.скороподъемность, м/мин: —
Практический потолок, м: 5800
Экипаж, чел: 2
Вооружение: 11 х 7,62-мм пулеметов ШКАС, 250 кг бомб.

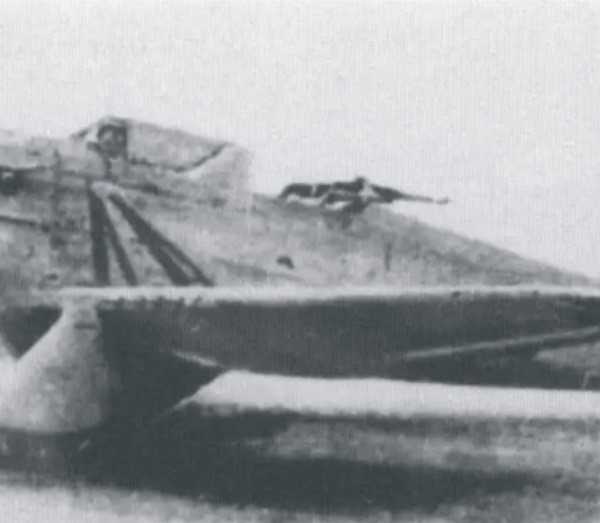

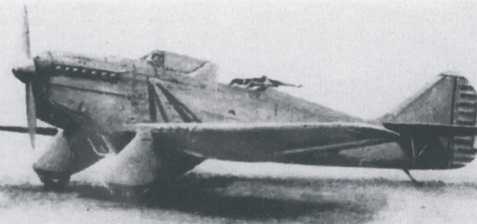

Штурмовик ТШ-3.

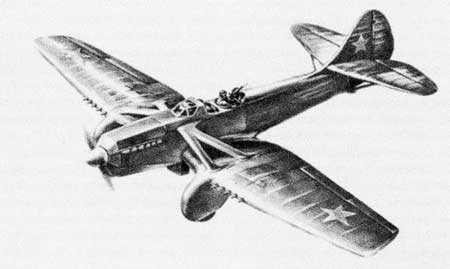

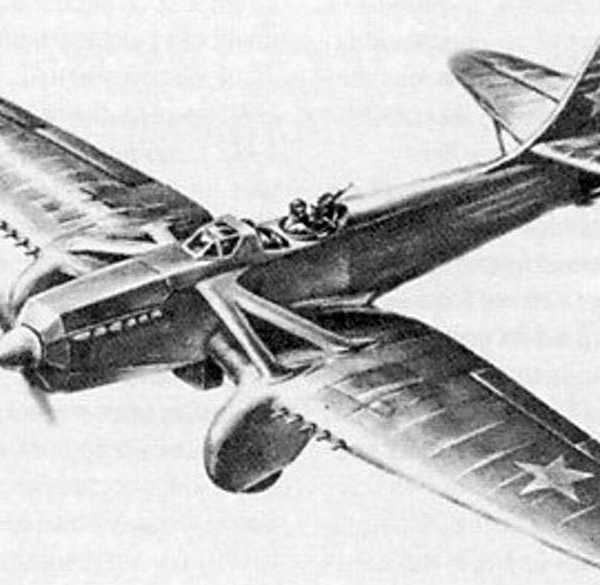

Штурмовик ТШ-3.

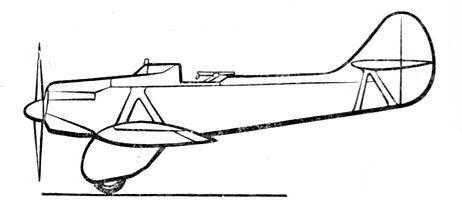

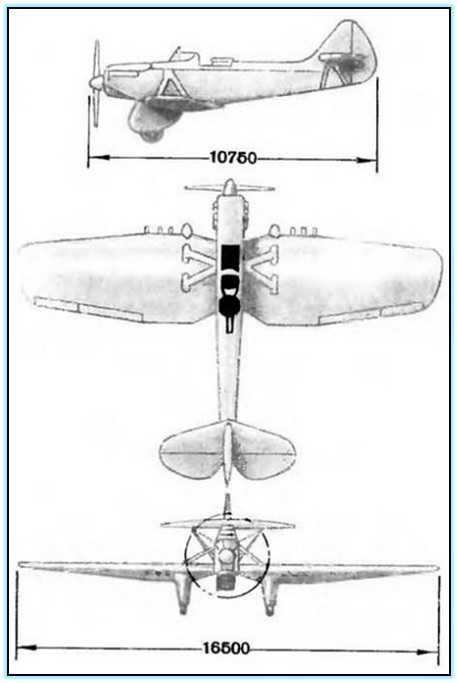

ТШ-3. Схема.
.
.
Список источников:
В.Б.Шавров. История конструкций самолетов в СССР до 1938 г.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
Авико-Пресс. Владимир Перов, Олег Растренин. Штурмовики Красной Армии.
Авиация и Космонавтика. Владимир Перов, Олег Растренин. Самолеты поля боя.
xn--80aafy5bs.xn--p1ai
Тяжелый советский штурмовик ТШ-3
Уважаемые летчики !
Сегодня мы поговорим о легендарном советском тяжелом штурмовике времен Второй Мировой войны — ТШ-3.
В начале 30-х годов авиационные конструкторы пытались создать штурмовик с сильной броневой защитой экипажа и жизненных узлов самого самолета. Однако эти попытки при использовании схемы биплана не приносили успеха. Скорость штурмовиков едва достигала 200 км/час, маневренность была явно недостаточной, длина разбега очень большой. В 1932 году бригада конструкторов ЦКБ, возглавляемая А.Кочеригиным и М.И.Гуревичем, начала разрабатывать проект тяжелого штурмовика монопланной схемы под двигатель М-34 мощностью в 750/830 л. с.
В конце 1933 года опытный самолет — моноплан с низко расположенным крылом площадью 45,04 квадратных метра и подкосами, находящимися над центропланом, был построен и получил название ТШ-З (тяжелый штурмовик-третий).
Вооружение ТШ-3
Самолет вооружался десятью (две батареи по пять пулеметов) крыльевыми 7,62-мм пулеметами ШКАС (устанавливались в носках крыла), одним оборонительным пулеметом нормального калибра у стрелка на задней огневой установке и 250 кг бомб (в трех отсеках по б осколочных бомб на каждой стороне крыла, между лонжеронами). Крупные авиабомбы, выливные и химические авиаприборы подвешивались к балочным держателям,введенных в конструкцию крыла. Максимальная нагрузка составляла 400 кг.
Броня самолета ТШ-3
Бронезащита ТШ-3 была такой же, как и у его предшественников — бро-некоробка из плоских кусков гомогенной брони, соединенных 6-мм болтами на дюралюминиевых угольниках. Передний броневой лист — 8 мм, низ, борта и задняя стенка — 6 мм, верх, кроме мотора, который сверху не бронировался, — 5 мм. Внизу выдвижной сотовый радиатор, закрытый 6-мм броней. Во время атаки радиатор полностью задвигался в фюзеляж, а охлаждение мотора осуществлялось через ╚бронесовок╩ (внизу за винтом) и щель за радиатором с пластинками жалюзи. Общая масса брони составляла 576 кг.
Задняя часть фюзеляжа — ферменная, сварная из стальных труб, обшита полотном. Крыло и оперение — дюраль с полотном.
К весне 1934 г. ТШ-3 успешно прошел заводские испытания (летал В. К. Коккинаки), на которых показал максимальную скорость у земли 247 км/ч при полетном весе 3557 кг. Время набора высоты 3000 м составило 11 мин. Техническая дальность полета — 470 км.
В целом летные данные нового штурмовика были выше требований 1932 г., но для весны 34-го оказались уже недостаточными. В силу этого, а также ввиду недоведенности системы охлаждения мотора, машина серийно не строилась.
Неудачи всех попыток создать специальный бронированный штурмовик в этот период обуславливались, как не трудно видеть, главным образом отсутствием мощных моторов, а также брони и других конструк-ционных материалов с высокими удельными весовыми и прочностными характеристиками.
В результате все без исключения опытные штурмовики имели низкую тяговооруженность. Кроме того, практически так и не удалось решить проблему надежного охлаждения моторов, помещенных в броню.
Следующим крупным недостатком штурмовиков была очень низкая боевая эффективность вследствие плохого обзора вперед-вниз. Дело в том, что в этот период времени основным и практически единственным тактическим приемом для самолетов-штурмовиков была атака наземных целей с бреющего полета на предельно малой высоте,тогда как угол обзора вперед-вниз был крайне малым.
Например, у ТШ-2 он не превышал 1 км, и пилот при полете на высоте 15 м мог видеть только те цели, которые находились на удалении от самолета не менее 1000 м. При этом ни о какой прицельной стрельбе из пулеметов говорить, конечно, не приходилось.
История советского военного самолета ТШ-3
В 1911 году итальянцы, применив авиацию в боях против турецких и триполитанских войск, понесли большой ущерб от стрельбы наземного противника по самолетам. Опыт этих сражений показал, что необходимо разрабатывать новый класс крылатых машин — самолеты непосредственной огневой поддержки войск. Они должны были иметь хорошее вооружение, способное работать не только по воздушным, но и по наземным целям, мощную защиту экипажа, а еще — хороший обзор вперед и вниз.
Первые образцы таких самолетов начали появляться приблизительно в 1913 году. Они отличались от обычных аэропланов наличием частичного бронирования кабины пилотов и топливных баков. Однако к началу Первой мировой войны штурмовиков не появилось еще ни в одной армии — военные по привычке отдавали предпочтение истребителям, бомбардировщикам и разведчикам.
Первыми тактику штурмовки применили в бою русские летчики. 1 августа 1915 года 5 самолетов с высоты в 30-50 метров нанесли удар по немецким войскам, переправлявшимся через реку Буг. Несмотря на малую численность, самолеты внесли смятение и хаос в ряды противника, что позволило русской пехоте нанести успешный контрудар. В дальнейшем подобная практика стала обычным делом для русской авиации.
Естественно, авиаторы Российской империи недолго владели монополией на новую авиационную тактику. В скором времени британские и французские летчики тоже начали активно использовать аэропланы для создания проблем наземным силам неприятеля. В 1916 году во время битвы на реке Сомма, союзники массово применяли против немцев штурмовку с низколетящих самолетов. Машины никакой серьезной переделке не подвергались, на них просто усиливали защиту экипажа от пуль и осколков. Вслед за союзниками немцы также предприняли ряд шагов по созданию штурмового самолета.
В целом, опыт использования штурмовой авиации в Первой мировой войне показал, что оптимальным решением будет наличие на вооружении ВВС двух типов штурмовиков — легкого и тяжелого. Первый должен применяться, когда у врагов нет сильной наземной обороны и средств ПВО. Второй — когда такая оборона у противника имеется.
В Советском Союзе требования к штурмовику были сформулированы в 1924 году. А через два года, в январе 1926-го, Управление военно-воздушных сил отдало распоряжение о строительстве самолета, соответствующего этим требованиям. Вплоть до 1927 года в качестве штурмовиков Красная Армия использовала самолеты-разведчики Р-1 и Р-35М.
В марте 1928 года командование ВВС Красной Армии утвердило задание на постройку двух типов штурмовика: легкого одномоторного и тяжелого двухмоторного. Под это задание конструкторы ЦАГИ проектировали тяжелый самолет ТШ-1, а КБ завода имени Менжинского — легкий ЛШ-1.
Тяжелый штурмовик поначалу хотели реализовывать по бипланной схеме. Но она не давала возможности полностью реализовать требования, выдвинутые заказчиком. Поэтому в 1932 году группа конструкторов под руководством А. Кочергина и М. Гуревича начала работу над штурмовиком-монопланом. К концу 1933 года опытная машина была готова и получила индекс ТШ-3.
Самолет представлял собой моноплан с нижним расположением крыла и подкосами над центропланом. Он был вооружен десятью пулеметами ШКАС — по 5 в каждом крыле, одним пулеметом для обороны и мог нести до 250 кг бомб в отсеках на крыльях. Крылья были также оборудованы подвеской, к которой при необходимости крепились более тяжелые бомбы или оборудование для осуществления химической атаки. Максимальная нагрузка самолета составляла 400 кг.
Как и его предшественники серии ТШ, самолет имел бронезащиту, представлявшую собой коробку из листов гомогенной брони, соединенных болтами. Толщина листов равнялась 5-8 мм. Мотор самолета сверху не бронировался. Масса брони составляла около 570 кг.
До весны 1934 года самолет проходил заводские испытания. Он продемонстрировал максимальную скорость у земли 247 км/ч. На 3000 метров ТШ-3 поднимался за 11 минут. Дальность полета штурмовика равнялась 470 км. Это был неплохой показатель по меркам 1932 года, но для 1934 года этого было уже явно недостаточно.
При создании ТШ-3 пришлось столкнуться с рядом технологических сложностей. Во-первых, в СССР еще не умели изготавливать фигурные бронелисты. Плоские листы, применявшиеся при сборке бронированной коробки, плохо поддавались сверлению, металл трескался и коробился, в связи с чем последующая подгонка частей представляла собой весьма непростую задачу.
Сама конструкция броневой защиты в виде угловатой коробки была проигрышной, так как сильно ухудшала аэродинамические характеристики самолета. Другие варианты устройства бронирования машины не рассматривались: А. Кочергин полагал, что коробчатая форма оптимальна. Как следствие — летные качества самолета оказались невысокими, и вообще машина получилась перетяжеленной.
Кроме того, были выявлены серьезные проблемы с охлаждением мотора. На ТШ-3 воздушный радиатор в боевой обстановке полностью втягивался в фюзеляж. Из-за этого двигатель сильно грелся. Впоследствии, уже на других самолетах, эту проблему решили путем размещения внутри бронированного корпуса воздушного тоннеля, поперек которого радиатор и устанавливался.
Еще одним недостатком был очень плохой обзор вперед и вниз. Пилот ТШ-3 при полете на высоте 15 метров мог видеть только те цели, которые находились от него на расстоянии не менее километра. Ни о какой прицельной стрельбе и высокой боевой эффективности в такой ситуации не могли быть и речи.
Из-за всех своих недостатков ТШ-3 не пошел в серийное производство. Вообще, создать бронированный штурмовик в середине 30-х годов так и не удалось. Не было достаточно мощных двигателей и технической возможности изготавливать броню такого качества, которое обеспечивало бы ее максимальную прочность при минимальной толщине и массе. Для того чтобы продвинуться в работах над «самолетом поля боя», Советскому Союзу понадобилось еще несколько лет.
Ваш Мир Самолетов на woplanes.com
woplanes.com
Кочеригин ТШ-3 — Global wiki. Wargaming.net
Прозвища в игре
Общие данные
| 42000 Цена |
| 450 HP Прочность |
| 3784 кг Масса |
| 202.5 HP/сек Урон |
Скоростные характеристики
| 700.4 Скорость |
| 250 км/чМакс. скорость у земли |
| 250 км/чМакс. скорость на высоте |
| 400 мОптимальная высота |
| 350 км/чСкорость пикирования |
| 17.9 м/сСкороподъёмность |
| 85 км/чСкорость сваливания |
| 187 км/чОптимальная скорость |
Маневренность
| 65.3 Управляемость |
| 17.3 сСреднее время виража |
| 35 °/сСкорость крена |
| 762.5 Манёвренность |
III
Разрабатывался в начале 30-х годов как тяжёлый бронированный штурмовик для ВВС РККА.Модули
- Таблица
- Дерево
| Уровень | Двигатель | Мощность двигателя, л.с. / Тяга | Тип | Масса, кг | Стоимость, |
|---|---|---|---|---|---|
| III | M-34 | 750 | водяного охлаждения | 670 | 7460 |
| IV | NAME_MODULE_M-34NV_SPEC_TOP_TSH-3_1 | 985 | водяного охлаждения | 710 | 10300 |
| IV | M-34Ф | 830 | водяного охлаждения | 690 | 8960 |
| Уровень | Конструкция | Живучесть | Масса, кг | Стоимость, |
|---|---|---|---|---|
| III | NAME_MODULE_TSH-3_PLANER_SPEC_TOP_TSH-3_1 | 450 | 2800 | 10200 |
| Уровень | Пулемёт | Калибр | Начальная скорость снаряда, м/с | Урон | Скорострельность, выстр/мин | Масса, кг | Стоимость, |
|---|---|---|---|---|---|---|---|
| I | 7,62-мм ПВ-1 (К) | 7.62 | 960 | 17 | 750 | 30 | 900 |
| III | 7,62-мм ШКАС (1933) (К) | 7.62 | 960 | 30 | 1500 | 30 | 4490 |
| Уровень | Турель | Калибр | Пулемёт | Урон | Скорострельность, выстр/мин | Масса, кг | Стоимость, |
|---|---|---|---|---|---|---|---|
| III | 7,62-мм ДА | 13.2 | 1 | 24 | 30 | 5 | 6900 |
| IV | 7,62-мм ШКАС (1933) | 13.2 | 1 | 28 | 30 | 5 | 25400 |
| Уровень | Бомбы | Радиус поражения, м | Урон | Масса, кг | Стоимость, |
|---|---|---|---|---|---|
| III | ФАБ-50 | 50 | 1200 | 50 | 300 |
Премиумный самолет
Подарочный самолет
Совместимое оборудование
Совместимое снаряжение
ТШ-3 в игре
Исследование и прокачка
Исследуется на ТШ-2 через двигатель M-17Ф за 1250 опыта.
Рекомендуемая последовательность исследования модулей, и их установка:
Боевая эффективность
Летим и уничтожаем все вражеские цели, попавшие в прицел. Большинство вражеских целей буквально распиливается батареей из 10 пулеметов, только штаб в силу большой прочности не уничтожить с одного захода. С самолётами ситуация схожая — самолёты 1-2 уровня гибнут буквально за несколько секунд стрельбы на дистанции 200-300 метров, да и более крепкие машины ( самолеты 3 уровня, ТШ-2 и Ago Ао.192) будут не рады такому «свинцовому дождю». Хороший вариант — лететь за группой своих самолётов, ведя огонь по наземным целям. Однако и упускать возможность сбить врага, неосторожно летящего прямо в прицел, не стоит. Альтернативный вариант — «партизанская» тактика, аккуратно пролететь во вражеский тыл на минимальной высоте и устроить разгром на вражеской базе, однако это рискованно: одинокий штурмовик довольно легкая цель, Михалыч способен разве что добить едва живого врага.
- Достоинства:
- высокая огневая мощь;
- большой запас прочности;
- наличие бомб.
- Недостатки:
- низкая маневренность;
- низкая скорость;
- большие размеры.
Оборудование, боекомплект и снаряжение
- Оборудование
- Улучшенный оптический прицел — добавит самолёту +10% к точности стрельбы.
- Улучшенная обшивка l — добавляет -20% к вероятности получения критического повреждения крыльев и хвоста, так же добавит +5% к прочности самолёта.
- Усиленный каркас l — +25% к устойчивости к критическим повреждениям; +10% к прочности самолёта. Для ударных самолётов и тяжёлых истребителей.
- Ленты боеприпасов
- Универсальная лента — лента позволяющая вести эффективную стрельбу и имеющая небольшую вероятность нанесения критических повреждений или поджога.
- Снаряжение
- Стандартный набор снаряжения Пневматический перезапуск, Ручные огнетушители и Триммирование рулей.
Экипаж
Прокачка умений пилота:
«Огнеупорный» уменьшается длительность и урон от пожара на 10%
«Зоркий» увеличивается дальность обнаружения в секторе пилота на 20%
«Подрывник» урон от бомб и ракет и их область поражения увеличены на 15%
«Мастер защиты» увеличивает на 20% эффект от установленного оборудования: улучшенная обшивка, усиленный каркас, дополнительные бронелисты, искажающая окраска.
«Крейсерский полёт» если самолёт не получал урона в течение 20 секунд, то дальность обзора в секторе пилота увеличивается на 20%, а тяга двигателя и максимальная скорость увеличиваются на 3%. Складывается с действием умений «Знаток моторов» и «Зоркий». Действие умения заканчивается при начале атаки или при получении урона
Прокачка умений бортстрелка:
«Выносливый» увеличивает живучесть бортстрелка. Шанс ранения бортстрелка −20% (критически раненый бортстрелок прекращает стрельбу).
«Наблюдатель» увеличивает дальность видимости в задней полусфере на 20%.
«Оружейник» длительность непрерывной стрельбы из турели увеличена на 20%.
«Стрелок-снайпер» бортстрелок фокусируется на уязвимых частях самолёта. Значительно увеличивается шанс нанести противнику критические повреждения.
«Мастер баллистики» Увеличивает дистанцию поражения целей. Дальность стрельбы турели увеличена на 15%. Увеличивается эффективность оборудования «Стабилизация турели» на 20%.
Оценка самолёта
Оценка ТШ-3
- Гром — высокие показатели огневой мощи.
Галерея скриншотов
Историческая справка
В 1911 году итальянцы, применив авиацию в боях против турецких и триполитанских войск, понесли большой ущерб от стрельбы наземного противника по самолетам. Опыт этих сражений показал, что необходимо разрабатывать новый класс крылатых машин — самолеты непосредственной огневой поддержки войск. Они должны были иметь хорошее вооружение, способное работать не только по воздушным, но и по наземным целям, мощную защиту экипажа, а еще — хороший обзор вперед и вниз.
Первые образцы таких самолетов начали появляться приблизительно в 1913 году. Они отличались от обычных аэропланов наличием частичного бронирования кабины пилотов и топливных баков. Однако к началу Первой мировой войны штурмовиков не появилось еще ни в одной армии — военные по привычке отдавали предпочтение истребителям, бомбардировщикам и разведчикам.
Первыми тактику штурмовки применили в бою русские летчики. 1 августа 1915 года 5 самолетов с высоты в 30-50 метров нанесли удар по немецким войскам, переправлявшимся через реку Буг. Несмотря на малую численность, самолеты внесли смятение и хаос в ряды противника, что позволило русской пехоте нанести успешный контрудар. В дальнейшем подобная практика стала обычным делом для русской авиации.
Естественно, авиаторы Российской империи недолго владели монополией на новую авиационную тактику. В скором времени британские и французские летчики тоже начали активно использовать аэропланы для создания проблем наземным силам неприятеля. В 1916 году во время битвы на реке Сомма, союзники массово применяли против немцев штурмовку с низколетящих самолетов. Машины никакой серьезной переделке не подвергались, на них просто усиливали защиту экипажа от пуль и осколков. Вслед за союзниками немцы также предприняли ряд шагов по созданию штурмового самолета.
В целом, опыт использования штурмовой авиации в Первой мировой войне показал, что оптимальным решением будет наличие на вооружении ВВС двух типов штурмовиков — легкого и тяжелого. Первый должен применяться, когда у врагов нет сильной наземной обороны и средств ПВО. Второй — когда такая оборона у противника имеется.
В Советском Союзе требования к штурмовику были сформулированы в 1924 году. А через два года, в январе 1926-го, Управление военно-воздушных сил отдало распоряжение о строительстве самолета, соответствующего этим требованиям. Вплоть до 1927 года в качестве штурмовиков Красная Армия использовала самолеты-разведчики Р-1 и Р-35М.
В марте 1928 года командование ВВС Красной Армии утвердило задание на постройку двух типов штурмовика: легкого одномоторного и тяжелого двухмоторного. Под это задание конструкторы ЦАГИ проектировали тяжелый самолет ТШ-1, а КБ завода имени Менжинского — легкий ЛШ-1.
Тяжелый штурмовик поначалу хотели реализовывать по бипланной схеме. Но она не давала возможности полностью реализовать требования, выдвинутые заказчиком. Поэтому в 1932 году группа конструкторов под руководством А. Кочеригина и М. Гуревича начала работу над штурмовиком-монопланом. К концу 1933 года опытная машина была готова и получила индекс ТШ-3.
Самолет представлял собой моноплан с нижним расположением крыла и подкосами над центропланом. Он был вооружен десятью пулеметами ШКАС — по 5 в каждом крыле, одним пулеметом для обороны и мог нести до 250 кг бомб в отсеках на крыльях. Крылья были также оборудованы подвеской, к которой при необходимости крепились более тяжелые бомбы или оборудование для осуществления химической атаки. Максимальная нагрузка самолета составляла 400 кг.
Как и его предшественники серии ТШ, самолет имел бронезащиту, представлявшую собой коробку из листов гомогенной брони, соединенных болтами. Толщина листов равнялась 5-8 мм. Мотор самолета сверху не бронировался. Масса брони составляла около 570 кг.
До весны 1934 года самолет проходил заводские испытания. Он продемонстрировал максимальную скорость у земли 247 км/ч. На 3000 метров ТШ-3 поднимался за 11 минут. Дальность полета штурмовика равнялась 470 км. Это был неплохой показатель по меркам 1932 года, но для 1934 года этого было уже явно недостаточно.
При создании ТШ-3 пришлось столкнуться с рядом технологических сложностей. Во-первых, в СССР еще не умели изготавливать фигурные бронелисты. Плоские листы, применявшиеся при сборке бронированной коробки, плохо поддавались сверлению, металл трескался и коробился, в связи с чем последующая подгонка частей представляла собой весьма непростую задачу.
Сама конструкция броневой защиты в виде угловатой коробки была проигрышной, так как сильно ухудшала аэродинамические характеристики самолета. Другие варианты устройства бронирования машины не рассматривались: А. Кочеригин полагал, что коробчатая форма оптимальна. Как следствие — летные качества самолета оказались невысокими, и вообще машина получилась перетяжеленной.
Кроме того, были выявлены серьезные проблемы с охлаждением мотора. На ТШ-3 воздушный радиатор в боевой обстановке полностью втягивался в фюзеляж. Из-за этого двигатель сильно грелся. Впоследствии, уже на других самолетах, эту проблему решили путем размещения внутри бронированного корпуса воздушного тоннеля, поперек которого радиатор и устанавливался.
Еще одним недостатком был очень плохой обзор вперед и вниз. Пилот ТШ-3 при полете на высоте 15 метров мог видеть только те цели, которые находились от него на расстоянии не менее километра. Ни о какой прицельной стрельбе и высокой боевой эффективности в такой ситуации не могли быть и речи.
Из-за всех своих недостатков ТШ-3 не пошел в серийное производство. Вообще, создать бронированный штурмовик в середине 30-х годов так и не удалось. Не было достаточно мощных двигателей и технической возможности изготавливать броню такого качества, которое обеспечивало бы ее максимальную прочность при минимальной толщине и массе. Для того чтобы продвинуться в работах над «самолетом поля боя», Советскому Союзу понадобилось еще несколько лет.
Ссылки
- Ресурсы World of Warplanes
wiki.wargaming.net
3 | World of Warplanes
ТШ-3 в игре
В 1911 году итальянцы, применив авиацию в боях против турецких и триполитанских войск, понесли большой ущерб от стрельбы наземного противника по самолетам. Опыт этих сражений показал, что необходимо разрабатывать новый класс крылатых машин — самолеты непосредственной огневой поддержки войск. Они должны были иметь хорошее вооружение, способное работать не только по воздушным, но и по наземным целям, мощную защиту экипажа, а еще — хороший обзор вперед и вниз.
Первые образцы таких самолетов начали появляться приблизительно в 1913 году. Они отличались от обычных аэропланов наличием частичного бронирования кабины пилотов и топливных баков. Однако к началу Первой мировой войны штурмовиков не появилось еще ни в одной армии — военные по привычке отдавали предпочтение истребителям, бомбардировщикам и разведчикам.
Первыми тактику штурмовки применили в бою русские летчики. 1 августа 1915 года 5 самолетов с высоты в 30-50 метров нанесли удар по немецким войскам, переправлявшимся через реку Буг. Несмотря на малую численность, самолеты внесли смятение и хаос в ряды противника, что позволило русской пехоте нанести успешный контрудар. В дальнейшем подобная практика стала обычным делом для русской авиации.
Естественно, авиаторы Российской империи недолго владели монополией на новую авиационную тактику. В скором времени британские и французские летчики тоже начали активно использовать аэропланы для создания проблем наземным силам неприятеля. В 1916 году во время битвы на реке Сомма, союзники массово применяли против немцев штурмовку с низколетящих самолетов. Машины никакой серьезной переделке не подвергались, на них просто усиливали защиту экипажа от пуль и осколков. Вслед за союзниками немцы также предприняли ряд шагов по созданию штурмового самолета.
В целом, опыт использования штурмовой авиации в Первой мировой войне показал, что оптимальным решением будет наличие на вооружении ВВС двух типов штурмовиков — легкого и тяжелого. Первый должен применяться, когда у врагов нет сильной наземной обороны и средств ПВО. Второй — когда такая оборона у противника имеется.
В Советском Союзе требования к штурмовику были сформулированы в 1924 году. А через два года, в январе 1926-го, Управление военно-воздушных сил отдало распоряжение о строительстве самолета, соответствующего этим требованиям. Вплоть до 1927 года в качестве штурмовиков Красная Армия использовала самолеты-разведчики Р-1 и Р-35М.
В марте 1928 года командование ВВС Красной Армии утвердило задание на постройку двух типов штурмовика: легкого одномоторного и тяжелого двухмоторного. Под это задание конструкторы ЦАГИ проектировали тяжелый самолет ТШ-1, а КБ завода имени Менжинского — легкий ЛШ-1.
Тяжелый штурмовик поначалу хотели реализовывать по бипланной схеме. Но она не давала возможности полностью реализовать требования, выдвинутые заказчиком. Поэтому в 1932 году группа конструкторов под руководством А. Кочеригина и М. Гуревича начала работу над штурмовиком-монопланом. К концу 1933 года опытная машина была готова и получила индекс ТШ-3.
Самолет представлял собой моноплан с нижним расположением крыла и подкосами над центропланом. Он был вооружен десятью пулеметами ШКАС — по 5 в каждом крыле, одним пулеметом для обороны и мог нести до 250 кг бомб в отсеках на крыльях. Крылья были также оборудованы подвеской, к которой при необходимости крепились более тяжелые бомбы или оборудование для осуществления химической атаки. Максимальная нагрузка самолета составляла 400 кг.
Как и его предшественники серии ТШ, самолет имел бронезащиту, представлявшую собой коробку из листов гомогенной брони, соединенных болтами. Толщина листов равнялась 5-8 мм. Мотор самолета сверху не бронировался. Масса брони составляла около 570 кг.
До весны 1934 года самолет проходил заводские испытания. Он продемонстрировал максимальную скорость у земли 247 км/ч. На 3000 метров ТШ-3 поднимался за 11 минут. Дальность полета штурмовика равнялась 470 км. Это был неплохой показатель по меркам 1932 года, но для 1934 года этого было уже явно недостаточно.
При создании ТШ-3 пришлось столкнуться с рядом технологических сложностей. Во-первых, в СССР еще не умели изготавливать фигурные бронелисты. Плоские листы, применявшиеся при сборке бронированной коробки, плохо поддавались сверлению, металл трескался и коробился, в связи с чем последующая подгонка частей представляла собой весьма непростую задачу.
Сама конструкция броневой защиты в виде угловатой коробки была проигрышной, так как сильно ухудшала аэродинамические характеристики самолета. Другие варианты устройства бронирования машины не рассматривались: А. Кочеригин полагал, что коробчатая форма оптимальна. Как следствие — летные качества самолета оказались невысокими, и вообще машина получилась перетяжеленной.
Кроме того, были выявлены серьезные проблемы с охлаждением мотора. На ТШ-3 воздушный радиатор в боевой обстановке полностью втягивался в фюзеляж. Из-за этого двигатель сильно грелся. Впоследствии, уже на других самолетах, эту проблему решили путем размещения внутри бронированного корпуса воздушного тоннеля, поперек которого радиатор и устанавливался.
Еще одним недостатком был очень плохой обзор вперед и вниз. Пилот ТШ-3 при полете на высоте 15 метров мог видеть только те цели, которые находились от него на расстоянии не менее километра. Ни о какой прицельной стрельбе и высокой боевой эффективности в такой ситуации не могли быть и речи.
Из-за всех своих недостатков ТШ-3 не пошел в серийное производство. Вообще, создать бронированный штурмовик в середине 30-х годов так и не удалось. Не было достаточно мощных двигателей и технической возможности изготавливать броню такого качества, которое обеспечивало бы ее максимальную прочность при минимальной толщине и массе. Для того чтобы продвинуться в работах над «самолетом поля боя», Советскому Союзу понадобилось еще несколько лет.
Обсудить материал можно здесь.
worldofwarplanes.ru
Опытный штурмовик ТШ-3 (СССР. 1933 год)
В начале 1930-х годов авиационные конструкторы пытались создать штурмовик с сильной броневой защитой экипажа и жизненных узлов самого самолета. Однако эти попытки при использовании схемы биплана не приносили успеха. Скорость штурмовиков едва достигала 200 км/час, маневренность была явно недостаточной, длина разбега очень большой. В 1932 году бригада конструкторов ЦКБ, возглавляемая А.Кочеригиным и М.И.Гуревичем, начала разрабатывать проект тяжелого штурмовика монопланной схемы под двигатель М-34 мощностью в 750/830 л. с. В конце 1933 года опытный самолет — моноплан с низко расположенным крылом площадью 45,04 квадратных метра и подкосами, находящимися над центропланом, был построен и получил название ТШ-З (тяжелый штурмовик-третий) …
Самолёт вооружался десятью (две батареи по пять пулеметов) крыльевыми 7,62-мм пулеметами ШКАС (устанавливались в носках крыла), одним таким же оборонительным пулеметом у стрелка на задней огневой установке и 250 кг бомб (в трех отсеках по б осколочных бомб на каждой стороне крыла, между лонжеронами). Крупные авиабомбы, выливные и химические авиаприборы подвешивались к балочным держателям, введенных в конструкцию крыла. Максимальная нагрузка составляла 400 кг. Бронезащита ТШ-3 была такой же, как и у его предшественников — бронекоробка из плоских кусков гомогенной брони, соединенных 6-мм болтами на дюралюминиевых угольниках. Передний броневой лист — 8 мм, низ, борта и задняя стенка — 6 мм, верх, кроме мотора, который сверху не бронировался, — 5 мм. Внизу выдвижной сотовый радиатор, закрытый 6-мм броней. Во время атаки радиатор полностью задвигался в фюзеляж, а охлаждение мотора осуществлялось через бронесовок (внизу за винтом) и щель за радиатором с пластинками жалюзи. Общая масса брони составляла 576 кг.
Задняя часть фюзеляжа — ферменная, сварная из стальных труб, обшита полотном. Крыло и оперение — дюраль с полотном. К весне 1934 года ТШ-3 успешно прошел заводские испытания (летал В. К. Коккинаки), на которых показал максимальную скорость у земли 247 км/ч при полетном весе 3557 кг. Время набора высоты 3000 м составило 11 мин. Техническая дальность полета — 470 км. В целом летные данные нового штурмовика были выше требований 1932 г., но для весны 34-го оказались уже недостаточными. В силу этого, а также ввиду недоведенности системы охлаждения мотора, машина серийно не строилась. Неудачи всех попыток создать специальный бронированный штурмовик в этот период обуславливались, как не трудно видеть, главным образом отсутствием мощных моторов, а также брони и других конструкционных материалов с высокими удельными весовыми и прочностными характеристиками. В результате все без исключения опытные штурмовики имели низкую тяговооруженность. Кроме того, практически так и не удалось решить проблему надежного охлаждения моторов, помещенных в броню. Следующим крупным недостатком штурмовиков была очень низкая боевая эффективность вследствие плохого обзора вперед-вниз. Дело в том, что в этот период времени основным и практически единственным тактическим приемом для самолетов-штурмовиков была атака наземных целей с бреющего полета на предельно малой высоте,тогда как угол обзора вперед-вниз был крайне малым. Например, у ТШ-2 он не превышал 1°, и пилот при полете на высоте 15 м мог видеть только те цели, которые находились на удалении от самолета не менее 1000 м.
Размах крыла, м 16.50
Длина, м 10.75
Площадь крыла, м2 45.04
Масса, кг
пустого самолета 2665
нормальная взлетная 3557
Тип двигателя 1 ПД М-34ф
Мощность, л.с. 1 х 750
Максимальная скорость , км/ч 247
Крейсерская скорость , км/ч 212
Практическая дальность, км 470
Практический потолок, м 5800
Экипаж, чел 2
Вооружение: одинадцать 7.62-мм пулеметов ШКАС и 250 кг бомб
Источник текста — http://www.airwar.ru/
raigap.livejournal.com
Штурмовик тш-3. — О самолётах и авиастроении
Разработчик: Кочергин, Гуревич
Страна: СССР
Первый полет: 1934 г.
В начале 30-х годов авиационные конструкторы пробовали создать штурмовик с сильной броневой защитой жизненных узлов и экипажа самого самолета. Но эти попытки при применении схемы биплана не приносили успеха. Скорость штурмовиков чуть достигала 200 км/час, маневренность была очевидно недостаточной, протяженность разбега большой.
В первой половине 30-ых годов двадцатого века бригада конструкторов ЦКБпод руководством С.А.Кочеригиным и М.И.Гуревичем, начала разрабатывать проект тяжелого штурмовика монопланной схемы под двигатель М-34 мощностью в 750/830 л.с.
В конце 1933 года умелый самолет — моноплан с низко расположенным крылом площадью 45,04 квадратных метра и подкосами, находящимися над центропланом, был выстроен и стал называться ТШ-3 (тяжелый штурмовик — третий).
Самолет вооружался десятью (две батареи по пять пулеметов) крыльевыми 7,62-мм пулеметами ШКАС (устанавливались в носках крыла), одним оборонительным пулеметом обычного калибра у стрелка на задней огневой установке и 250 кг бомб (в трех отсеках по б осколочных бомб на каждой стороне крыла, между лонжеронами). Большие авиабомбы, выливные и химические авиаприборы подвешивались к балочным держателям,введенных в конструкцию крыла. Большая нагрузка составляла 400 кг.
Бронезащита ТШ-3 была такой же, как и у его предшественников — бронекоробка из плоских кусков гомогенной брони, соединенных 6-мм болтами на дюралюминиевых угольниках. Передний броневой лист — 8 мм, низ, борта и задняя стена — 6 мм, верх, не считая мотора, что сверху не бронировался, — 5 мм. Внизу выдвижной сотовый радиатор, закрытый 6-мм броней.
На протяжении атаки радиатор всецело задвигался в фюзеляж, а охлаждение мотора осуществлялось через «бронесовок» (внизу за винтом) и щель за радиатором с пластинками жалюзи. Неспециализированная масса брони составляла 576 кг.
Задняя часть фюзеляжа — ферменная, сварная из металлических труб, обшита полотном. Крыло и оперение — дюраль с полотном.
К весне 1934 года ТШ-3 удачно прошел заводские опробования (летал В.К.Коккинаки), на которых продемонстрировал большую скорость у почвы 247 км/ч при полетном весе 3557 кг. Время комплекта высоты 3000 м составило 11 мин. Техническая дальность полета — 470 км.
В целом летные эти нового штурмовика были выше требований 1932 года, но для весны 1934 года были уже недостаточными. Поэтому, и ввиду недоведенности совокупности охлаждения мотора, машина серийно не строилась.
Неудачи всех попыток создать особый бронированный штурмовик в это время обуславливались, как не тяжело видеть, в основном отсутствием замечательных моторов, и брони и других конструкционных материалов с высокими удельными весовыми и прочностными чертями.
В следствии все подряд умелые штурмовики имели низкую тяговооруженность. Помимо этого, фактически так и не удалось решить проблему надежного охлаждения моторов, помещенных в броню.
Следующим большим недочётом штурмовиков была низкая боевая эффективность благодаря нехорошего обзора вперед-вниз. Дело в том, что в это время времени главным и фактически единственным тактическим приемом для самолетов-штурмовиков была атака наземных целей с бреющего полета на предельно малой высоте,в то время как угол обзора вперед-вниз был очень малым. К примеру, у ТШ-2 он не превышал 1°, и пилот при полете на высоте 15 м имел возможность видеть лишь те цели, каковые пребывали на удалении от самолета не меньше 1000 м. Наряду с этим ни о какой прицельной стрельбе из пулеметов сказать, само собой разумеется, не приходилось.
ЛТХ:
Модификация: ТШ-3
Размах крыла, м: 16,50
Протяженность, м: 10,75
Высота, м: —
Площадь крыла, м2: 45,04
Масса, кг
-безлюдного самолета: 2665
-обычная взлетная: 3557
Тип двигателя: 1 х ПД М-34ф
-мощность, л.с.: 1 х 750
Большая скорость, км/ч: 247
Крейсерская скорость, км/ч: 212
Практическая дальность, км: 470
Макс.скороподъемность, м/мин: —
Практический потолок, м: 5800
Экипаж, чел: 2
Оружие: 11 х 7,62-мм пулеметов ШКАС, 250 кг бомб.

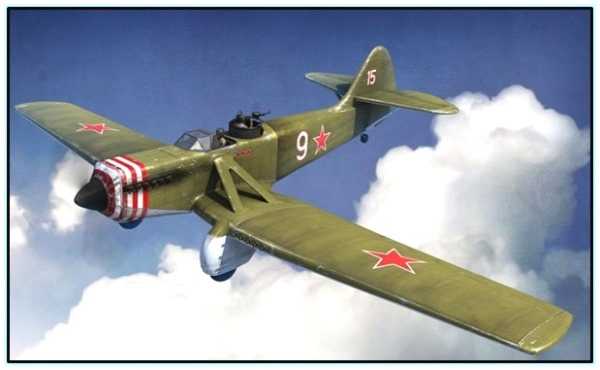

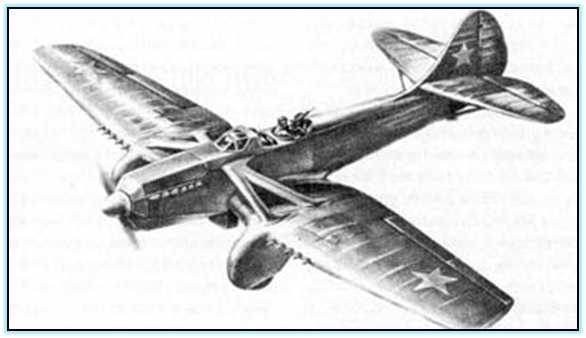

Штурмовик ТШ-3.
ТШ-3. Схема.
.
.
Перечень источников:
В.Б.Шавров. История конструкций самолетов в СССР до 1938 г.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
Авико-Пресс. Владимир Перов, Олег Растренин. Штурмовики Красной Армии.
Космонавтика и Авиация. Владимир Перов, Олег Растренин. Самолеты поля боя.
Штурмовик Тш-3 в World of warplanes
Увлекательные записи:
Похожие статьи, которые вам, наверника будут интересны:
Штурмовик тш-2.
Разработчик: ЦКБ, Н.Н.Поликарпов и С.А.Кочеригин Страна: СССР Первый полет: 1931 г. Более идеальный вариант ТШ-1 с улучшенным условиями и бронированием…
Штурмовик особого назначения — шон.
Разработчик: ЦКБ, Н.Н.Поликарпов и С.А.Кочеригин Страна: СССР Первый полет: 1931 г. Параллельно работам по ТШ-2 на базе штурмовика ЛШ-1 был создан легкий…
Штурмовик ш-тандем.
Разработчик: Грушин Страна: СССР Первый полет: 1937 г. Параллельно работам по созданию бронированного самолета-штурмовика, в СССР в середине 30-х годов…
Штурмовик су-6 (обш).
Разработчик: ОКБ Сухого Страна: СССР Первый полет: 1940 г. В первых числах Мая 1939 года в тезисах доклада Правительству по замыслу серийного…
Легкий штурмовик ш-1 (лбш).
Разработчик: Кочеригин Страна: СССР Первый полет: 1939 г. В развитие концепции создания легкого самолета-штурмовика на базе самолета разведчика ОКБ…
Тяжелый штурмовик ил-8.
Разработчик: ОКБ Ильюшина Страна: СССР Первый полет: 1943 г. Распознанные на протяжении боев недочёты главного штурмового самолета Красной армии —…
stroimsamolet.ru
ТШ-3 — пулеметная батарея в воздухе
В 1911 году итальянцы, применив авиацию в боях против турецких и триполитанских войск, понесли большой ущерб от стрельбы наземного противника по самолетам. Опыт этих сражений показал, что необходимо разрабатывать новый класс крылатых машин — самолеты непосредственной огневой поддержки войск. Они должны были иметь хорошее вооружение, способное работать не только по воздушным, но и по наземным целям, мощную защиту экипажа, а еще — хороший обзор вперед и вниз.
Первые образцы таких самолетов начали появляться приблизительно в 1913 году. Они отличались от обычных аэропланов наличием частичного бронирования кабины пилотов и топливных баков. Однако к началу Первой мировой войны штурмовиков не появилось еще ни в одной армии — военные по привычке отдавали предпочтение истребителям, бомбардировщикам и разведчикам.
Первыми тактику штурмовки применили в бою русские летчики. 1 августа 1915 года 5 самолетов с высоты в 30-50 метров нанесли удар по немецким войскам, переправлявшимся через реку Буг. Несмотря на малую численность, самолеты внесли смятение и хаос в ряды противника, что позволило русской пехоте нанести успешный контрудар. В дальнейшем подобная практика стала обычным делом для русской авиации.
Естественно, авиаторы Российской империи недолго владели монополией на новую авиационную тактику. В скором времени британские и французские летчики тоже начали активно использовать аэропланы для создания проблем наземным силам неприятеля. В 1916 году во время битвы на реке Сомма, союзники массово применяли против немцев штурмовку с низколетящих самолетов. Машины никакой серьезной переделке не подвергались, на них просто усиливали защиту экипажа от пуль и осколков. Вслед за союзниками немцы также предприняли ряд шагов по созданию штурмового самолета.
В целом, опыт использования штурмовой авиации в Первой мировой войне показал, что оптимальным решением будет наличие на вооружении ВВС двух типов штурмовиков — легкого и тяжелого. Первый должен применяться, когда у врагов нет сильной наземной обороны и средств ПВО. Второй — когда такая оборона у противника имеется.
В Советском Союзе требования к штурмовику были сформулированы в 1924 году. А через два года, в январе 1926-го, Управление военно-воздушных сил отдало распоряжение о строительстве самолета, соответствующего этим требованиям. Вплоть до 1927 года в качестве штурмовиков Красная Армия использовала самолеты-разведчики Р-1 и Р-35М.
В марте 1928 года командование ВВС Красной Армии утвердило задание на постройку двух типов штурмовика: легкого одномоторного и тяжелого двухмоторного. Под это задание конструкторы ЦАГИ проектировали тяжелый самолет ТШ-1, а КБ завода имени Менжинского — легкий ЛШ-1.
Тяжелый штурмовик поначалу хотели реализовывать по бипланной схеме. Но она не давала возможности полностью реализовать требования, выдвинутые заказчиком. Поэтому в 1932 году группа конструкторов под руководством А. Кочергина и М. Гуревича начала работу над штурмовиком-монопланом. К концу 1933 года опытная машина была готова и получила индекс ТШ-3.
Самолет представлял собой моноплан с нижним расположением крыла и подкосами над центропланом. Он был вооружен десятью пулеметами ШКАС — по 5 в каждом крыле, одним пулеметом для обороны и мог нести до 250 кг бомб в отсеках на крыльях. Крылья были также оборудованы подвеской, к которой при необходимости крепились более тяжелые бомбы или оборудование для осуществления химической атаки. Максимальная нагрузка самолета составляла 400 кг.
Как и его предшественники серии ТШ, самолет имел бронезащиту, представлявшую собой коробку из листов гомогенной брони, соединенных болтами. Толщина листов равнялась 5-8 мм. Мотор самолета сверху не бронировался. Масса брони составляла около 570 кг.
До весны 1934 года самолет проходил заводские испытания. Он продемонстрировал максимальную скорость у земли 247 км/ч. На 3000 метров ТШ-3 поднимался за 11 минут. Дальность полета штурмовика равнялась 470 км. Это был неплохой показатель по меркам 1932 года, но для 1934 года этого было уже явно недостаточно.
При создании ТШ-3 пришлось столкнуться с рядом технологических сложностей. Во-первых, в СССР еще не умели изготавливать фигурные бронелисты. Плоские листы, применявшиеся при сборке бронированной коробки, плохо поддавались сверлению, металл трескался и коробился, в связи с чем последующая подгонка частей представляла собой весьма непростую задачу.
Сама конструкция броневой защиты в виде угловатой коробки была проигрышной, так как сильно ухудшала аэродинамические характеристики самолета. Другие варианты устройства бронирования машины не рассматривались: А. Кочергин полагал, что коробчатая форма оптимальна. Как следствие — летные качества самолета оказались невысокими, и вообще машина получилась перетяжеленной.
Кроме того, были выявлены серьезные проблемы с охлаждением мотора. На ТШ-3 воздушный радиатор в боевой обстановке полностью втягивался в фюзеляж. Из-за этого двигатель сильно грелся. Впоследствии, уже на других самолетах, эту проблему решили путем размещения внутри бронированного корпуса воздушного тоннеля, поперек которого радиатор и устанавливался.
Еще одним недостатком был очень плохой обзор вперед и вниз. Пилот ТШ-3 при полете на высоте 15 метров мог видеть только те цели, которые находились от него на расстоянии не менее километра. Ни о какой прицельной стрельбе и высокой боевой эффективности в такой ситуации не могли быть и речи.
Из-за всех своих недостатков ТШ-3 не пошел в серийное производство. Вообще, создать бронированный штурмовик в середине 30-х годов так и не удалось. Не было достаточно мощных двигателей и технической возможности изготавливать броню такого качества, которое обеспечивало бы ее максимальную прочность при минимальной толщине и массе. Для того чтобы продвинуться в работах над «самолетом поля боя», Советскому Союзу понадобилось еще несколько лет.
- Рендер самолета ТШ-3 в разных разрешениях вы можете найти здесь.
- Обсудить советскую технику в World of Warplanes вы можете здесь.
worldofwarplanes.ru
