В начале года с связи с первыми полетами — в сети активизировались восторги по поводу Учебно-тренировочного самолета (УТС) СР-10. Самолет даже именовали не абы как — а «тихой сенсацией».
Тут вам и импортозамещение, и новый военный (реактивный!) самолет, и еще и то, что создан он кулибиными «на коленке»… Ну не круто ли? Масса поводов для восторга.
Однако всеобщего восторга не разделяю.

Почему?

Начать следует с того, что реактивный УТС у наших ВВС ВКС уже есть.
Это отличный Як-130 (уже дважды скопированный, правда без главной фичи — системы управления).
Причем, самолет может выступать не только в качестве учебно-тренировочного, но и как и почти все в России — идти в бой. В качестве легкого штурмовика с тремя тоннами боевой нагрузки.

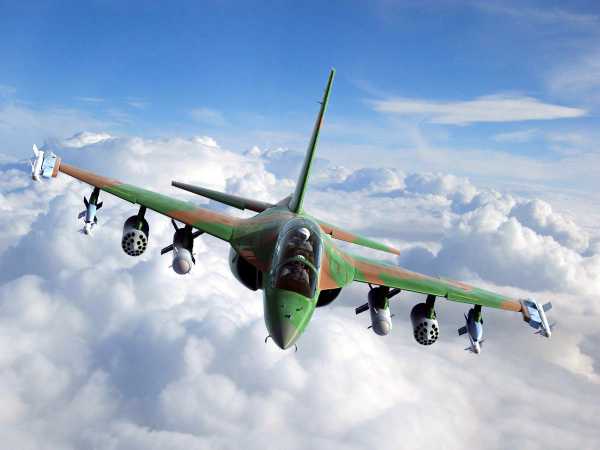

УТС  Як-130

Як – двухдвигательный и более надежный в плане безопасности полетов. Т.е. отказ двигателя не ведет за собой автоматической потери машины.
А современный УТС – «игрушка» не из дешевых.

Яком постепенно меняют старые однодвигательные L-39 (на замену которым и предлагается СР-10). Это второй тип наших реактивных УТС.
Итого СР-10 — третьим будет.

. «Минус десять» .

СР-10 расшифровывается, как «Самолёт реактивный минус десять».
«Минус десять» – это 10 градусов отрицательной стреловидности крыла, что уже сенсация» — пишут журналисты.
Ну не совсем сенсация, но тем не менее — нетривиально, да.

Эта оригинальная машина с крылом обратной стреловидности на 100% состоит из отечественных комплектующих и разработана частным конструкторским бюро САТ (Современные Авиационные Технологии) в инициативном порядке.
Работу над самолётом начали ещё в 2007 году, когда два энтузиаста Максим Миронов и Сергей Юшин основали КБ.
Макет самолета впервые был продемонстрирован на МАКС-2009.

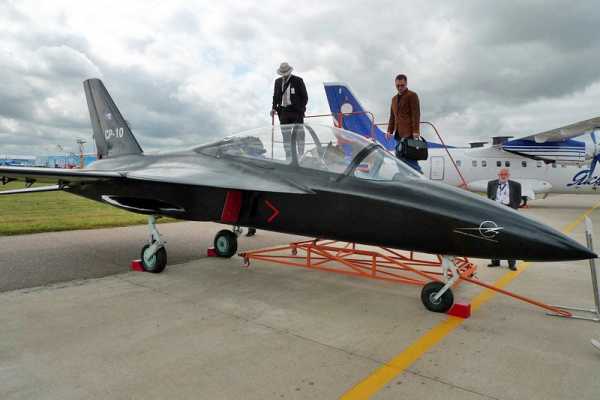

Макет СР-10 на МАКС-2009

Чем может похвастать СР-10 помимо необычной аэродинамической компоновки?
Настолько ли он хорош (может ЛТХ дико суперские?), чтобы составить конкуренцию уже имеющимся?

Он меньше и легче одноклассников, в остальном — по (обещанным) ТТХ ничего выдающегося самолет не обещает.
Авторы правда утверждают, что он будет значительно дешевле Як-130.

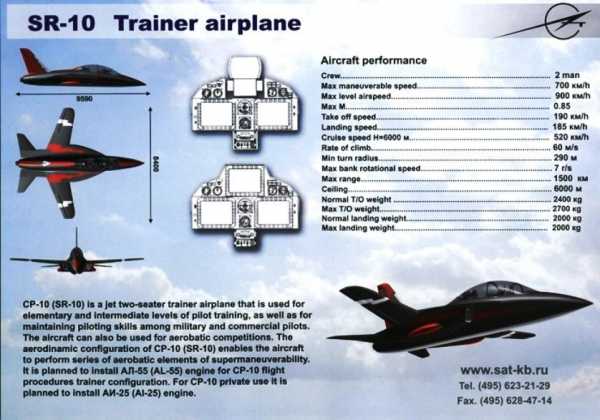

Тут, кстати, ТТХ 2009 года (сейчас в вики ТТХ иные)

Но, даже если это будет действительно так – стоит ли игра свеч?
Окупит ли разница в стоимости, к примеру, между сотней СР-10 и сотней Яков – НИОКР (ибо самоделка из гаража – это хорошо, но новоиспеченному самолету предстоит пройти еще немало), организацию производственной линии, а так же удорожание обслуживания и снабжения авиапарка ВВС?
Ведь введение новых типов – это увеличение видов запчастей, дополнительная логистика и дополнительное обучение.

Плодить «видовое разнообразие» реактивных УТСов — считаю неуместным. Лучше увеличить «тираж» Яка и тем самым уменьшить (помним, что при увеличении «тиража» себестоимость единицы падает?) стоимость самолета для армии.

Лоббисты СР-10 (уважаемого Магомеда Толбоева, имеющего давние связи в Дагестане, по иному в данной ситуации назвать не могу), заявляют, что он подойдет на роль «летающей парты»:

«Зачем сажать курсантов, которым предстоит летать на Як 130, а потом на строевых «МиГах» и «Сухих», на винтовую машину с поршневым двигателем? Это же анахронизм! СР 10 – вот идеальная учебно-тренировочная машина, самолёт-парта…»

Я же с подобным мессэджем не согласен.
Как в том, что «машина идеальна» (о чем речь, если самолет толком не облетан и не испытан?) – рановато еще пока идеализировать.
Так и в том, что реактивная «летающая парта» (для армии и… аэроклубов, ага) будет, мягко говоря, дороговата. Как по цене собственной, так и по цене лётного часа (съедаемого топлива).
Тем более в условиях капитализма и рынка, когда все заставляют приносить прибыль считают каждую копейку.
Такую «парту» мог себе позволить только, наверное, Советский Союз.

Кроме того — куда девать тогда, заказываемый министерством обороны УТС Як-152 (который как раз и должен стать летающей партой и в аэроклубах, и в ВВС на начальном этапе)? Т.н. «самолет первоначальной летной подготовки».

УТС Як-152

Як-152, тоже, кстати, сомнительная машина (если сравнивать с конкурентом от «Сухого» — Су-49, ведущим родословную от непревзойдённого пилотажника Су-26М)…
Особенно, если учесть предусмотривающийся для Яка немецкий двигатель RED A03 V6.

Но всем плевать либо до Главкома еще не дошло, а в МО в «отделе учебно-боевых самолетов сидят либо дилетанты, либо кумовья ОКБ им. А.С. Яковлева.
Впрочем, глядя на эпопею с «Восточным» — не удивительно. Пора, наверное, вводить расстрелы или конфискацию. Или и то и другое вместе.

Понятно, что полумертвое ОКБ инженерный центр им. Яковлева тащут из могилы по «политическим» причинамм…
Но тогда и не ждите чудес — ни с «перспективной летающей партой» (Як-152), ни с очень давно ожидаемым и очень нужным стране среднемагистральником (МС-21).

Вот за последний — больше всего переживаю!
Первый полет переносится уже четвертый год, и, судя по всему, будет переноситься дальше — не взирая на ежемесячные визиты «высоких гостей» на завод и на вваливаемые деньги. Опытного самолета по прежнему нет. Главная причина одна — некомпетентность разработчика и руководства процессом разработки.
Быстрее, наверное, ребята из ГСС сделают не так давно анонсированный дальнемагистральник, а среднемагистральный МС-21 так и не родится…
Но не будем об этом.
Мы говорили об УТСах.

Так вот — с дагестанско-московско-тверским СР-10 ситуация немногим лучше.
Самолет делали фактически на коленке «в гараже». И это совсем не достоинство — ибо нормального комплекта конструкторской документации на него нет.
Кстати, наверняка это, во многом, и породило дальнейшие проблемы самолета — в частности его перетяжеленность (удельная нагрузка на крыло слишком велика), выявленную по итогам испытательного полета и повышенную посадочную скорость  240-260 км/ч — что никуда не годится, и явно великовато для «летающей парты».
Для сравнения: у сверхзвукового истребителя Су-27 и то меньше — 225-240 км/ч; у учебно-тренировочного Як-130 — 195 км/ч.

Но, даже оставив в стороне эти проблемы (при желании — документацию сделают, самолет допилят)… предлагаю вернуться к вопросу его необходимости.

. А нужен ли он? .

Ну для рапорта об очередном эпизоде импортозамещения и победе над древним Чехословацким L-39, понятно — нужен.
Но стоит ли овчинка выделки и так ли в нем нуждается армия?

Самолет для первичной летной подготовки (т.н. «летающая парта») нужен — факт.
Но «парта» должна быть простой, дешевой и недорогой в эксплуатации.

Чехословацкий УТС L-39 Albatros

По совокупности этих критериев – реактивный самолет не вытанцовывается. От слова «совсем».
Как минимум из-за несопоставимого расхода топлива.
Часовой расход топлива двигателя АИ-25ТЛ, установленного на СР-10 – 890 кг/час.
Средний часовой расход поршневого мотора типа М-14 (установлен на Су-26М, Су-29, модификация оного планировалась к установке на Як-152) – порядка 50 кг/час.
Как вы думаете – на чем курсанты и аэроклубы будут летать больше при прочих равных?
Вопрос риторический.

Вот и выходит, что связка Як-152 → Як-130 логична и непротиворечива, и места для СР-10 в ней нет.
Даже если бы он соответствовал заявленным разработчиками характеристиками.

Су-27КМ

А, учитывая, что с крылом обратной стреловидности даже у ОКБ Сухого (а не то, что у ребят «из гаража») с перспективным морским Су-27КМ (и последующим «Беркутом») – не пошло…
И у американцев перед этим…
— Оптимизма по поводу самолета СР-10 не разделяю.

Можете бросаться тяжелыми предметами.

P.S.

И, кстати, что это за «летные испытания» такие?

Я всегда думал, что их проводит ГЛИЦ, а не какие-то непонятные ребята втихушку на старом аэродроме, под руководством чувака руководителя полетов с рацией уоки-токи.

И еще — кручение бочек в третий день «летных испытаний»? Что за пижонство?

А так видео хорошее. И музыка подобрана в меру пафосная. Только пахнет это чьим-то пиаром.
Особенно, если совместить это с громкими заявлениями типа:

По результатам испытаний предусмотрена закупка для частей ВВС учебно-тренировочного комплекса СР 10 в количестве 100 единиц. Первые четыре самолёта должны быть изготовлены в этом году, в следующем – уже 26, в 2018–2019 гг. – по 35 единиц. У самолёта в серийном производстве отличные экспортные перспективы.

Какие закупки?
По результатам непонятно кем проведенных испытаний? Или, может все-таки в ГЛИЦ самолет направим сперва?

Если Министерство обороны клюнет на такой дешевый пиар, и заставит себя любой ценой (дабы руководство не выглядело дураками, после того, как вся страна порадовалась «чудо самолету из гаража») купить это чудо — грош цена тогда нашему МО.

judgesuhov.livejournal.com

СР-10 — спортивно-пилотажный самолёт | Авиация России

СР-10 — самолёт реактивный, со стреловидностью крыла -10°. Отрицательная стреловидность по передней кромке – одна из главных «изюминок» аэродинамической компоновки этого самолёта. Новая машина предназначена для обучения и участия в соревнованиях по самолётному спорту и будет способна выполнять все фигуры высшего пилотажа с максимальной перегрузкой +8 -6.

Работа над самолётом началась в 2007 силами двух энтузиастов Максима Миронова и Сергея Юшина в созданном ими же КБ «Современные авиационные технологии» (КБ САТ), в 2010 году КБ получило лицензию на право вести разработки авиационной техники, в том числе, двойного назначения и БЛА. Фактически разработка самолёта ведётся частной компанией без привлечения бюджетных средств

Изначально СР-10 задумывался как лёгкий спортивно-пилотажный самолёт, но в процессе работы конструкторы пришли к выводу, что он может быть использован как учебно-тренировочный для основной лётной подготовки будущих пилотов военной авиации России.

Существующая система обучения лётного состава основана на использовании фактически одного типа учебно-тренировочного ЛА — чешского L-39, и применении в учебном процессе боевой и учебно-боевой авиационной техники — МиГ-29УБ, Су-27УБ, Як-130. Такая система подготовки, когда курсант пересаживается с учебной машины на боевую является не рациональной по критерию эффективность/стоимость. СР-10 по своим лётно-техническим характеристикам как раз и может закрыть эту переходную нишу — он намного превосходит L-39 в скороподъемности, скорости, манёвренности, радиусе на виражах и, что немаловажно, он легче чешской машины и выигрывает у неё по характеристикам цена/качество. К тому же СР-10 можно использовать в качестве лёгкого патрульного самолёта, а также для борьбы с беспилотными летательными аппаратами.

СР-10 — один из немногих наиболее приближен к требованиям, предъявляемым к такому классу машин, и в перспективе он сможет заменить L-39, тем более, летом 2014 года его концепция получила положительное заключение ЦНИИ МО РФ о необходимости применения самолёта такого класса на этапе основной подготовки курсантов.

Одним из условий реализации проектов создания перспективных учебно-тренировочных комплексов в новых экономических условиях является их рентабельность, которая обеспечивается, прежде всего, объёмом серийного производства. Увеличение объёмов серийного производства может быть достигнуто при массовом применении УТС в лётных училищах, за счёт увеличения экспортных поставок и использования в спортивной авиации. Проект создания самолёта СР-10 предусматривает его разработку в двух основных модификациях – учебно-тренировочной и спортивно-пилотажной.

В случае успешных результатов лётных и статических испытаний самолёта, Министерство обороны готово закупить примерно 100 машин в течение четырёх лет. К тому же СР-10 заинтересовал ВВС целого ряда зарубежных стран, экспортный потенциал оценивается в 200 машин. Таким образом, при запуске самолёта в серийное производство в его рентабельности сомневаться не приходится.

Спортивно-пилотажный самолёт СР-10

Изображение 1 из 7

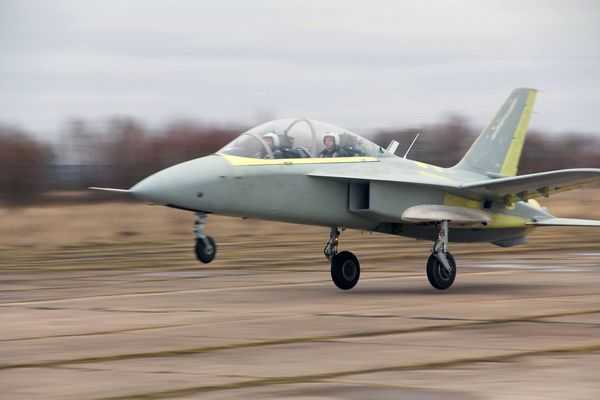

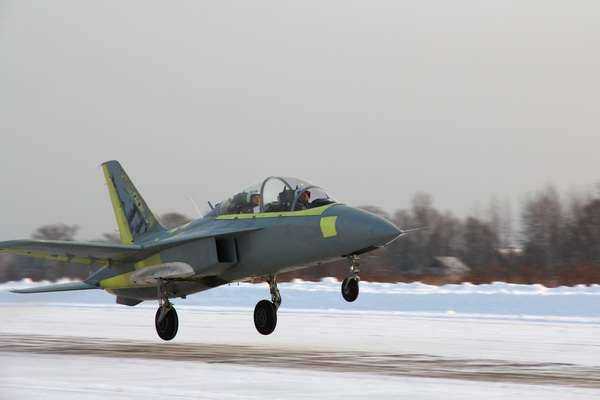

Спортивно-пилотажный самолёт СР-10, 25 декабря 2015 г, — первый полёт

В конструкции самолёта в максимальной степени используются современные, но уже освоенные технологические решения. Это позволяет, с одной стороны, минимизировать риски и затраты на создание самолёта, с другой – создать относительно дешёвый самолёт, отвечающий современным требованиям. Аэродинамическая компоновка выбиралась исходя из условия достижения высоких манёвренных характеристик, а также высокой прочности конструкции и минимальной массы планера при заданных геометрических размерах. Самолёт выполнен по нормальной аэродинамической схеме, позволяющей маневрировать на больших углах атаки.

В качестве силовой установки на этапе проектирования рассматривался один двухконтурный турбореактивный двигатель украинского «Мотор-Сич» АИ-25ТЛШ тягой 1850 кгс, но проработана возможность установки и современных российских двигателей типа РД-1700 и АЛ-55И тягой 1700–2000 кгс, разрабатываемых для УТС МиГ-АТ.

Система управления самолётом – механическая, с гидроусилителями. В зависимости от требований и финансовых возможностей заказчика, информационно-управляющее поле кабины может формироваться как из традиционных электромеханических приборов, так и современных многофункциональных индикаторов.

Двухместная кабина самолёта, скомпонованная по схеме тандем, оснащена катапультными креслами класса «0—0» К-36ЛТ-3,5, что позволяет обеспечить безопасность экипажа во всем диапазоне высот и скоростей пилотирования. Благодаря широкому применению в конструкции планера современных композиционных материалов удалось значительно снизить вес планера и повысить его ресурс.

Для усиления конкурентной привлекательности самолёта СР-10 как на отечественном, так и зарубежном рынке, разработчик большое внимание уделяет уровню его технико-экономических показателей, прежде всего, рыночной цене и стоимости эксплуатации. Предварительный анализ показывает, что в целом проект имеет высокий уровень инвестиционной привлекательности и может быть реализован за 3-4 года. Окупаемость проекта составит не более трех лет.

Самолёт должен занять в рядах ВКС нишу между учебно-тренировочным Як-152 и Як‑130, но заслуженный лётчик-испытатель, Герой России Магомед Толбоев убеждает: «Зачем сажать курсантов, которым предстоит летать на Як‑130, а потом на строевых «МиГах» и «Сухих», на винтовую машину с поршневым двигателем? Это же анахронизм! СР‑10 – вот идеальная учебно-тренировочная машина, самолёт-парта. Кабина пилотов по размерности, объёму и обзору специально соответствует нормативам боевой авиации. Предусмотрена возможность подвесок вооружения для учебных стрельб и пусков ракет.»

По сравнению с аналогами, самолёт СР-10 обладает следующими преимуществами:

• удобство эксплуатации благодаря наличию встроенной системы диагностики систем;
• кабина обеспечивает максимально комфортные условия работы экипажа;
• аэродинамическая схема позволяет безопасно выполнять любые фигуры высшего пилотажа;
• благодаря крылу обратной стреловидности самолёт имеет отличную управляемость на малых скоростях полёта и улучшенные взлётно-посадочные характеристики;
• по маневрённости не уступает самолётам поколения «4+» — обладает сверхманёвренностью

Технические характеристики

• Экипаж, чел. — 2
• Максимальная манёвренная скорость, км/ч — 700
• Максимальная скорость горизонтального полёта, км/ч — 900
• Максимальное число Маха полёта — 0,85
• Практический потолок, м — 6000
• Скорость отрыва, км/ч — 190
• Посадочная скорость, км/ч — 185
• Крейсерская скорость на H = 6000 м, км/ч — 520
• Максимальная скороподъёмность у земли, м/с — 60
• Максимальная дальность, км — 1500
• Минимальный радиус установившегося виража, м — 290
• Максимальная угловая скорость вращения по крену, рад/с — 7
• Диапазон эксплуатационных перегрузок, ед — +10 -8
• Взлётный вес нормальный, кг — 2400
• Взлётный вес максимальный, кг — 2700
• Посадочный вес нормальный и максимальный, кг — 2000

Сборка первого лётного прототипа самолёта производилась на махачкалинском заводе «Авиаагрегат». В 1971 году был основан как Машиностроительный завод по производству аэродромного оборудования и изделий оборонной промышленности. В 1992 году завод реорганизовли в ОАО «Авиаагрегат», а его учредителями стали члены трудового коллектива. Сейчас «Авиаагрегат» производит аэродромное оборудование для технического обслуживания гражданских и военных самолётов и комплектующие изделия и узлы для легковых автомобилей ОАО «АвтоВАЗ». Участвовал в космической программе «Буран».

Статус программы и текущие новости по проекту СР-10

25 декабря 2015 года на аэродроме Орешково, Воротынск в Калужской области, совершил первый полёт первый опытный образец лёгкого реактивного двухместного учебно-тренировочного и спортивно-пилотажного самолёта СР-10. Пилотировали самолёт в первом полёте лётчик-испытатель Ю.М. Кабанов и лётчик, один из основателей КБ САТ Максим Миронов. Прототип оснащен двигателем АИ-25ТЛ.

Видео первого полёта (фото и видео — КБ «САТ»)

В апреле 2016 года стало известно, что ВКС России рассматривают возможность перераспределить деньги, предназначенные на модернизацию чешских самолётов L-39 первичной лётной подготовки, в пользу НИОКР по созданию нового учебно-тренировочного самолёта. Речь идёт о замене не менее 150 машин. Одним из главных рассматривается учебно-тренировочный самолёт СР-10.

В мае 2016 года на авиабазе ВКС России в подмосковной Кубинке начался этап Предварительных испытаний (ПИ) с проведением порядка 30 полётов по согласованной с представителями минобороны программе. Завершение этапа ПИ ожидается в конце июля-августе, после чего будет проведена доработка самолёта с внесением требуемых изменений.

В июне 2016 года в Министерстве обороны прошло совещание, на котором было принято решение о целесообразности продолжения разработки перспективного лёгкого учебно-тренировочного самолёта СР-10. На совещании было принято решение о проведении в 2017 году государственных совместных испытаний самолёта.

Серийное производство СР-10 будет производиться на Смоленском авиационном заводе, входящим в состав АО «Корпорация «Тактическое ракетное вооружение». Начало поставок самолётов ожидается с 2018 года. Изготовление серийных самолётов будет производиться в кооперации с рядом российских предприятий. В частности, согласованы поставки из Махачкалы с завода «Авиаагрегат», который берет на себя изготовление стоек шасси и гидравлической арматуры.

Ожидается, что в конце текущего года в Смоленске начнётся изготовление первых двух опытных образцов СР-10, первый прототип является скорее демонстратором. Именно первый опытный образец начнёт проведение ГСИ.

Самолёты смоленского производства будут оснащаться «стеклянной кабиной» разработки Рязанского приборного завода (ГРПЗ) и двигателями АИ-25ТЛ. На серийных самолётах вместо украинских АИ-25ТЛ, будут устанавливаться отечественные двигатели АЛ-55.

Поставки СР-10 в ВКС РФ позволят реализовать трёхступенчатую систему подготовки пилотов. Первым этапом подготовки планируется проводить на поршневом самолёте Як-152. Вторым этапом станет СР-10, а третьим – учебно-боевой Як-130. Трёхступенчая система подготовки позволит снизить затраты на обучение лётчиков и повысить его итоговое качество. Сейчас предложение САТ является одним из самых удачных по соотношению затраты/качество.

20 октября 2016 г. замминистра обороны РФ Юрий Борисов в ходе рабочей поездки на НПО «Сатурн» сообщил, что испытания самолёта планируется провести в ближайшие три года. Он подчеркнул, что от надёжности СР-10 будет зависеть жизнь курсанта, поэтому у военного ведомства очень жёсткие требования по его приёмке на вооружение и условиям эксплуатации и безопасности.

Источники:

• Журнал «Взлёт» октябрь 2009, стр. 48
• Российская газета — Русское оружие. «В России начались испытания нового учебного самолета»
• Еженедельник «Новое дело», Махачкала. «История одного партнёрства»
• КБ «Современные Авиационные Технологии» — официальный сайт
• Кабанов Юрий Михайлович в Энциклопедия испытателей
• Архив сайта Авиация России с тегом СР-10

Андрей Величко,
декабрь 2015 — октябрь 2016

Загрузка…

aviation21.ru

Есть ли перспективы у «летающей парты» СР-10? » Военное обозрение

В рамках прошедшего в подмосковном Жуковском аэрокосмического салона МАКС широкой публике был представлен перспективный российский учебно-тренировочный самолет СР-10. Сотни тысяч зрителей могли «вживую» наблюдать за тем, как поднимается в воздух небольшая красная машина. Внимание зрителей новый реактивный самолет привлекает в первую очередь отрицательной стреловидностью крыла (–10° по передней кромке). Именно необычная аэродинамическая компоновка является одной из главных «изюминок» нового российского учебно-тренировочного самолета. Свои первые полеты СР-10 совершил еще 25 декабря 2015 года.

Реактивный учебно-тренировочный самолет СР-10 создан коллективом КБ САТ («Современные авиационные технологии»). СР-10 расшифровывается как «самолет реактивный минус десять». По заверению разработчиков, он предназначен для обучения летчиков и участия в различных соревнованиях по самолетному спорту. Самолет в состоянии выполнять фигуры высшего пилотажа с максимальной перегрузкой от +8 до –6 g. Аэродинамическая компоновка СР-10 позволяет пилоту выполнять фигуры пилотажа с использованием элементов сверхманевренности, которые характерны для истребителей 4 и 4+ поколения.

Двухместная кабина СР-10 была спроектирована по схеме тандем, она оснащена катапультными креслами класса «0-0», что позволяет обеспечить безопасность экипажа из двух человек во всем диапазоне скоростей и высот пилотирования. Благодаря широкому применению в конструкции планера самолета современных композитных материалов конструкторам удалось существенно снизить его вес и увеличить ресурс службы.
По заверениям официального сайта КБ «САТ», по сравнению с самолетами аналогами их СР-10 обладает следующими преимуществами:
— кабина экипажа обеспечивает максимально комфортные условия работы;
— удобство эксплуатации благодаря наличию встроенной системы диагностики систем;
— используемая аэродинамическая схема позволяет летчикам безопасно выполнять любые фигуры высшего пилотажа.

СР-10 был спроектирован и построен конструкторским бюро «Современные авиационные технологии» (КБ «САТ») — частной компанией, которая ранее занималась ремонтом и модернизацией имеющегося парка чешских учебно-тренировочных самолетов L-39 Albatros, состоящих на вооружении летно-учебных заведений ВКС России. Их выпуск на чешском заводе Aero Vodochody был остановлен еще в 1999 году. Именно этот факт в свое время и подтолкнул специалистов КБ «САТ» к разработке самолета, который пришел бы на смену «летающим партам» чешского производства.

Руководитель проекта учебно-тренировочного самолета СР-10 Максим Миронов отмечает, что разработка самолета стала инициативным проектом КБ. При этом работа сразу же получила статус решения Минобороны России «О порядке разработки, серийного производства и поставок СР-10». В летных училищах в настоящее время остается еще не менее двух сотен «Альбатросов», которые были приобретены еще в годы существования Советского Союза. Обновить парк данных самолетов из-за санкционной политики стран Запада в отношении России маловероятно. Поэтому альтернативы у СР-10 фактически нет, считает Миронов.

По своей концепции новый учебно-тренировочный самолет мало отличается от чешского L-39: минимум бортового оборудования и максимально упрощенная конструкция. Но главная особенность российской разработки — применение крыла с обратной стреловидностью. Впервые в отечественном авиастроении его применили на экспериментальном истребителе Су-47 «Беркут». Тогда конструкторы выделяли следующие особенности такого самолета: отличная аэродинамика, даже на небольших скоростях полета, что характерно для летательных аппаратов с обратной стреловидностью крыла; еще одним преимуществом называли отличную подъемную силу, которая превосходит подобную у всех самолетов с крылом классической конструкции. Помимо этого развернутое крыло позволяет улучшить управляемость самолета при взлете и посадке. Существенно сокращается вероятность ухода самолета в глухой штопор. Также обеспечивается прекрасная центровка фюзеляжа. Так как силовые элементы крыла самолета СР-10 смещаются в сторону хвоста, а в центральном отсеке освобождается место для размещения боекомплекта.

Благодаря использованию данной аэродинамической схемы СР-10 фактически стал уменьшенной копией Су-47 с сопоставимыми пилотажными возможностями. За это некоторые даже прозвали новый самолет «Беркутенком», по аналогии с более мощной и взрослой машиной. При этом по сравнению с L-39 Albatros СР-10 уже имеет двух-трехкратное преимущество по аэродинамике. Характеристики данного самолета соответствуют требованиям, предъявляемым к учебно-тренировочным самолетам поколения 4+, а это, к примеру, более технологичный и сложный в производстве Як-130. Во время демонстрационного полета на МАКС-2017 самолет СР-10 продемонстрировал хорошую скороподъемность. Также он выполнил вираж с углом в 80 градусов, боевую восьмерку. Собственно, продемонстрировал тот минимум, который необходим для освоения азов пилотирования реактивного самолета.

На учебно-тренировочный самолет СР-10 установлен аналогичный «альбатросовскому» двигатель АИ-25, однако доработанный. Выбор данного двигателя был обусловлен исключительно соображениями экономии. Данных двигателей накоплено довольно большое количество, что позволяет без особых денежных затрат использовать их в конструкции нового самолета. В КБ «САТ» подчеркивают, что в случае заключения контракта с Минобороны они готовы предложить военным более продвинутую версию своего самолета с двигателем АЛ-55 НПО «Сатурн». Данный двигатель специально создавался для установки на учебно-тренировочные машины. Он может дополнительно оснащаться форсажной камерой, а также системой управления вектором тяги. Данное решение может сделать из самолета СР-10 еще и воздушного акробата. Вопрос установки АЛ-55 на СР-10 уже согласован с производителем двигателя. В этом случае характеристики самолета вырастут как по летным, так и по экономическим показателям.

«Самолет СР-10 позволит реализовать трехступенчатую систему подготовки летчиков ВКС России. В настоящее время планируется, что первичную летную подготовку — совершение взлета-посадки, ориентирование в пространстве — курсанты российских летных училищ будут отрабатывать на новом винтовом самолете Як-152, который создается корпорацией «Иркут». Затем их постепенно будут пересаживать на реактивный СР-10 и лишь потом на самый сложный — учебно-боевой Як-130», — считает Вадим Козюлин профессор Академии военных наук. По его словам, в настоящее время подготовка пилотов фактически идет именно на этих самолетах, что достаточно сложно для них, учитывая технологичность Як-130, и достаточно дорого. На Як-130 установлено два реактивных двигателя, по этой причине стоимость одного летного часа на нем существенно превышает аналогичные показатели для новых перспективных самолетов Як-152 и СР-10.

Сообщается, что выпуск самолетов СР-10 будет налажен на Смоленском авиационном заводе. По словам руководителя предприятия Сергея Никольского, в настоящее время на заводе заканчивается процесс модернизации производственных площадей для выпуска новых учебно-тренировочных самолетов. Здесь уверены в том, что контракт с Минобороны России будет подписан в ближайшее время. В этом случае поставки первых самолетов начались бы уже через 14 месяцев. Планируется, что первая партия будет состоять из нескольких десятков самолетов СР-10, а со временем ВКС России полностью заменят не менее 150 «Альбатросов».

При этом все самолеты с целью удешевления будут заказаны в максимально упрощенной комплектации. По словам Никольского, это оправдано с точки зрения будущего использования самолетов — первичная летная подготовка и обучение курсантов навыкам пилотирования самолета, оснащенного реактивным двигателем. Впрочем, применение новых самолетов может быть более широким. Существует вероятность того, что новые учебно-тренировочные машины будут поставляться также в строевые части для поддержания летной подготовки пилотами штурмовиков, истребителей и даже бомбардировщиков. Подобная практика использования чехословацких самолетов L-39 существовала в летных частях Советского Союза.

По информации ГТРК «Смоленск», пробная партия новых самолетов СР-10 уже готовится к выпуску на Смоленском авиационном заводе. Новая машина уже прошла стадию заводских испытаний, в настоящее время предприятие и частная авиастроительная компания готовятся к подписанию контракта на поставку самолетов ВКС России. По информации газеты «Известия», Воздушно-космические силы России могут получить первую партию новых учебно-тренировочных самолетов СР-10 уже до конца 2018 года. По данным издания, самолет будет использоваться наряду с турбовинтовым Як-152 и реактивным Як-130.

Самолет СР-10 создан по нормальной аэродинамической схеме с высокорасположенным крылом обратной стреловидности, однокилевым вертикальным оперением и цельноповоротным стабилизатором. Машина оснащена одним турбореактивным двигателем. На первые самолеты планируется устанавливать двигатели АИ-25ТЛ, которые в дальнейшем заменят на более совершенные двигатели АЛ-55И. Также самолет получит «стеклянную кабину», созданную Рязанским приборным заводом (ГРПЗ). Максимальная взлетная масса самолета составит 2,7 тонны. Использование крыла обратной стреловидности обеспечит самолету целый ряд преимуществ по сравнению с обычным крылом: во-первых, крыло с обратной стреловидностью позволяет значительно повысить маневренность самолета; во-вторых, крыло позволяет снизить радиолокационную заметность машины; в-третьих, данное крыло позволяет улучшить аэродинамические качества. Помимо этого крыло обратной стреловидности значительно упрощает процесс пилотирования машины на сверхмалых скоростях полета. Однако в полете подобное крыло испытывает значительно большие нагрузки по сравнению с обыкновенным крылом, именно этот недостаток и является главной трудностью при разработке летательных аппаратов с крылом обратной стреловидности.

Согласно проекту СР-10, полная разработка которого должна завершиться в 2017 году, сможет развивать в полете скорость до 900 км/ч, выполнять полеты на расстояние до 1,5 тысяч километров и выполнять в воздухе различные фигуры высшего пилотажа. Конструкторы нового учебно-тренировочного самолета считают, что для освоения СР-10 пилотам достаточно будет иметь первоначальную летную подготовку на самолете класса Як-52. При этом по своим летно-техническим характеристикам СР-10 намного превосходит устаревший чешский L-39 в скорости, скороподъемности, радиусе виража, маневренности и, что имеет большое значение, новый самолет легче чешского аналога и выигрывает у него по соотношению цена/качество.

Несмотря на достаточно положительные отзывы в российской прессе и о самолете, и о его перспективах поступления на вооружение ВКС России уже в самом ближайшем будущем, находится немало людей, которые все еще сомневаются в данном проекте. Основные сомнения связаны с тем, что самолет начали создавать еще в 2007 году двое обычных энтузиастов Максим Миронов и Сергей Юшин, которые и основали КБ «САТ». Сомнения связаны с конструкторскими возможностями нового КБ, для которого СР-10 стал первым спроектированным самолетом. При этом в КБ «САТ» изначально взялись за реализацию сложного проекта, выбрав для нового самолета крыло обратной стреловидности.

Сомнения вызывает и необходимость данного самолета для ВКС России. Современный реактивный учебно-тренировочный самолет у ВКС уже есть — это Як-130, который уже дважды был успешно «скопирован» (итальянский — Aermacchi M-346 и китайский — Hongdu JL-10). При этом Як-130 при необходимости может взять на себя роль легкого штурмовика и в состоянии нести до трех тонн боевой нагрузки. К тому же Як-130 — это двухдвигательный, а значит более надежный самолет в плане безопасности полетов. Отказ одного из его двигателей не влечет за собой потери летательного аппарата. Правда у этой медали есть и обратная сторона, однодвигательный СР-10 потребляет гораздо меньше топлива, чем Як-130, а значит экономичнее в эксплуатации.

В любом случае, если СР-10 будет действительно принят на вооружение ВКС, он станет уже третьим российским реактивным УТС после чешских однодвигательных L-39 и приходящих им на смену Як-130. С учетом активно разрабатываемого в настоящее время турбовинтового учебно-тренировочного самолета Як-152, который и должен стать первой летающей партой и в различных аэроклубах, и в ВКС, так называемым самолетом первоначальной летной подготовки, будущее СР-10 не представляется столь уж безоблачным. Некоторые специалисты считают, что расширение видового разнообразия учебно-тренировочных самолетов вряд ли пойдет на пользу российским вооруженным силам.

Еще одним поводом для сомнений является сама схема с крылом обратной стреловидности. И сомнения эти основаны на накопленном на данный момент времени историческом опыте разработки подобных самолетов. В частности, в России ничем, по сути, закончились работы, проводимые знаменитым ОКБ Сухого с перспективным морским Су-27КМ и последующим Су-47 «Беркут». Не продвинулись в этом направлении и американские конструкторы.

Сами же конструкторы реактивного учебно-тренировочного самолета СР-10 надеются на то, что их детище заинтересует российских военных как переходный самолет между Як-152 и реактивным Як-130. Последний — достаточно крупная и сложная для своего класса двухдвигательная машина, переход на которую широкой массы курсантов может быть связан с определенными трудностями. Также в КБ «САТ» считают, что их самолет сможет привлечь внимание и спортсменов. В любом случае, кто окажется прав, конструкторы из молодого частного КБ или скептики, мы узнаем уже в ближайшем будущем.

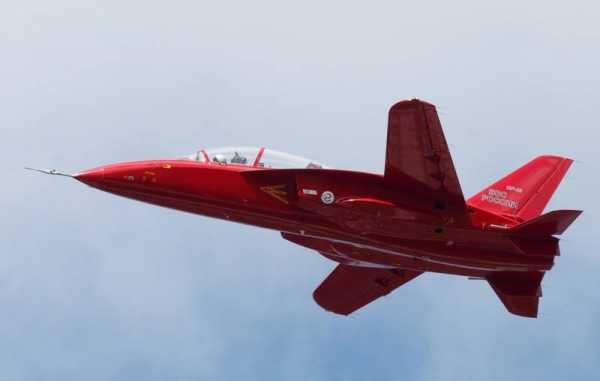

СР-10 в ожидании МАКСа (фото: Евгений Лебедев) sandrermakoff.livejournal.com

Источники информации:
https://tvzvezda.ru/news/opk/content/201707251045-60w2.htm
https://nplus1.ru/news/2017/07/24/sr10
http://www.airwar.ru/enc/other/sr10.html
http://www.kb-sat.ru

topwar.ru

Проект учебно-тренировочного самолета СР-10 » Военное обозрение

В ближайшем будущем может начаться эксплуатация нового учебно-тренировочного самолета. Создание этой машины ведется одной из отечественных частных компаний, которая намерена начать строительство в интересах министерства обороны. В силу ряда объективных причин точные перспективы нового проекта пока остаются неизвестными. Новому проекту не удалось победить в конкурсе военного ведомства, однако организация-разработчик продолжила работы и надеется на успешное их завершение.

Проект перспективного учебно-тренировочного самолета (УТС) получил обозначение СР-10. Эта машина разрабатывается частным московским конструкторским бюро «Современные авиационные технологии» (КБ «САТ»). Проект стартовал по инициативе компании-разработчика, а в дальнейшем имел шанс заинтересовать военное ведомство и получить его поддержку. Тем не менее, к сожалению разработчиков, военные выбрали другой проект, участвовавший в том конкурсе.

Работы по проекту СР-10 стартовали в инициативном порядке в 2007 году. В течение нескольких первых лет сотрудники КБ «САТ» занимались проработкой различных основных вопросов, а к 2009 году сформировали общий облик перспективного УТС, что позволило представить его макет на выставке МАКС в Жуковском. Далее проектные работы продолжились. Одновременно с этим конструкторское бюро предприняло попытку предложить свою разработку министерству обороны.
Трехмерная модель СР-10

Сообщается, что в рамках перспективного проекта конструкторское бюро провело ряд необходимых исследований в различных областях и успешно решило несколько важнейших задач. Были успешно разрешены вопросы, связанные с аэродинамикой самолета, прочностью агрегатов и применяемыми в конструкции материалов. Кроме того, были предложены несколько нестандартных идей, ранее не нашедших широкого применения в авиации.

В начале 2014 года российское Минобороны проводило открытый конкурс на лучший проект самолета, предназначенного для первоначального обучения летного состава. На этот конкурс были представлены два проекта: СР-10 от КБ «САТ» и Як-152 от фирмы «Яковлев». Специалисты военного ведомства провели анализ двух предложенных проектов и выбрали наиболее удачный. Лучшим вариантом самолета для подготовки летчиков посчитали проект Як-152. В дальнейшем этот проект получил поддержку военных. Согласно ранее оглашенным планам, разработка проекта Як-152 и необходимые проверки прототипов должны завершиться в течение нескольких лет. В 2017 году предполагается развернуть серийное производство новых машин.

Не сумев победить в конкурсе Минобороны, проект СР-10 не остановился. КБ «САТ» нашло партнеров для его дальнейшей реализации, а также приняло определенные меры, направленные на продвижение своей разработки. Партнером конструкторского бюро стал завод «Авиаагрегат» (г. Махачкала). Среди прочего, такое партнерство позволило разработчикам проекта заручиться поддержкой руководства Республики Дагестан. В конце осени 2014 года появились первые сообщения о результатах сотрудничества.

Макет на выставке МАКС-2009

Выяснилось, что весной и летом 14-го предприятие «Авиаагрегат» и дагестанское руководство приняли ряд мер, направленных на продвижение проекта СР-10. В частности, предлагалось доработать техническое задание по конкурсу, Результатом переговоров, консультаций и рассмотрения документации стало разрешение министерства обороны, касающееся строительства опытных самолетов. Сообщалось, что в 2015 году следовало построить четыре самолета-прототипа новой модели.

В связи с появлением подобных сообщений среди специалистов и интересующейся общественности возник вопрос о причинах изменения мнения Минобороны относительно нового проекта. Так, возникло предположение, что по результатам переговоров было решено изменить планируемую систему подготовки летного состава. В таком случае к самолетам Як-152 и Як-130, на которых планируется проводить первоначальную и боевую подготовку соответственно, может присоединиться СР-10. Этот самолет может стать переходным звеном между Як-152 и Як-130. Насколько это предположение соответствовало действительности – неизвестно.

Получив необходимое разрешение министерства обороны, организации-участники проекта начали готовить строительство опытных самолетов. Площадкой для строительства стал махачкалинский завод «Авиаагрегат». Там же планируется развернуть и серийное производство техники. Несмотря на более раннюю информацию, до конца 2015 года на испытания был выпущен только один опытный самолет нового типа. Выкатка этой машины состоялась в конце августа прошлого года. За прошедшее время он прошел часть проверок, а также успел подняться в воздух.

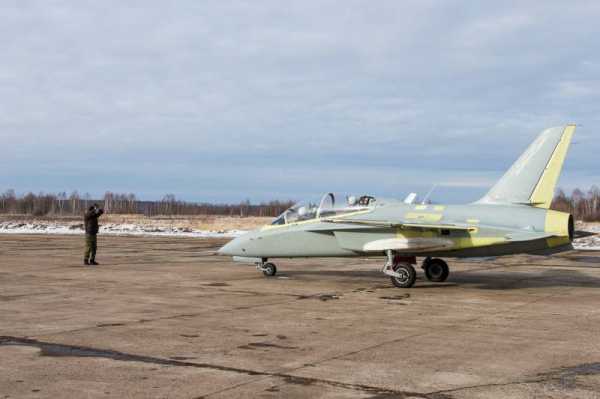

Перед первым полетом

В последних числах декабря 2015 года появились сообщения о ходе испытаний. По официальным данным, 25 декабря первый прототип УТС СР-10 впервые поднялся в воздух. Для проведения испытаний самолет был доставлен на аэродром Орешково (г. Воротынск, Калужская область), ранее принадлежавший ДОСААФ, а сейчас находящийся в ведении аэроклуба «Альбатрос Аэро». После ряда наземных проверок самолет совершил свой первый полет. В своем первом полете СР-10 управлялся летчиками Ю.М. Кабановым и М. Мироновым.

По данным КБ «Современные авиационные технологии», задачей первого полета была проверка некоторых особенностей самолета, в частности ряда летных характеристик, устойчивости и управляемости, работы систем и т.д. По результатам полета летчик-испытатель отметил, что самолет показал себя динамичным и приятным в управлении. Характеристики во время полета соответствовали своим расчетным значениям.

В течение некоторого времени организации, участвующие в проекте, должны провести полноценные испытания нового самолета, по результатам которых будет определяться его дальнейшая судьба. Официальные сообщения о ходе проекта пока выглядят оптимистично и позволяют надеяться на благополучное завершение работ. Тем не менее, реальные перспективы проекта СР-10 пока выглядят туманно и неопределенно. В силу разных причин новый учебно-тренировочный самолет с равной вероятностью может дойти до войск или НЕ выйти из стадии испытаний.

Хвостовая часть самолета

По официальным данным КБ «САТ», целью проекта является создание нового реактивного учебно-тренировочного самолета для обучения личного состава и использования в соревнованиях по пилотажному спорту. Техническое задание подразумевает выполнение фигур пилотажа с перегрузками от +8 до -6. Также самолет должен иметь аэродинамику и сверхманевренность, которые позволят ему показывать характеристики на уровне истребителей поколений 4 и 4+.

С точки зрения конструкции самолет СР-10 представляет собой однодвигательный реактивный среднеплан с интегральной аэродинамической компоновкой. Требования по сокращению габаритов и весовых показателей, а также необходимость ряда специфических задач привела к формированию характерного облика самолета. Из-за этого, в частности, СР-10 внешне похож на другие современные УТС отечественной разработки: Як-130 или МиГ-АТ. При этом новый самолет имеет ряд характерных отличий, благодаря которым должен иметь отличающиеся характеристики.

СР-10 получил сравнительно компактный фюзеляж изменяющегося сечения, совмещенный с бортовыми блоками, вмещающими воздухозаборники, отсеки шасси и т.д. В носовой части фюзеляжа предусматривается относительно крупная двухместная кабина. Летчики располагаются на двух рабочих местах, размещенных тандемом. Разработчиком заявлено использование катапультных кресел класса «0-0», обеспечивающих спасение экипажа на всех режимах полета, а также на стоянке, в том числе на нулевой скорости и нулевой высоте. Оба пилота располагаются под крупным общим фонарем.

Взлет

На уровне кабины на бортах фюзеляжа начинаются развитые корневые наплывы крыла. Эти элементы несущей поверхности переходят в центроплан, а их основой задачей является оптимизация обтекания крыла и других элементов самолета. Под наплывами, со значительным сдвигом от их передней застроенной точки, находятся два воздухозаборника прямоугольного сечения. По-видимому, позади них предусматриваются изогнутые каналы, отводящие воздух от двух заборных устройств на компрессор единственного двигателя. Хвостовая часть фюзеляжа имеет характерную форму, образованную центральным блоком обтекаемой формы переменного круглого сечения и бортовыми сужающимимся наплывами. На бортах последних располагается цельноповоротное горизонтальное оперение. На фюзеляже самолета предусматривается киль с рулем направления.

Важнейшей особенностью проекта УТС СР-10 является примененная конструкция крыла. В отличие от других учебных и боевых самолетов, эксплуатировавшихся и эксплуатируемых отечественными ВВС, СР-10 получает крыло обратной стреловидности. Передняя кромка имеет умеренную обратную стреловидность порядка 10°. Задняя кромка с элеронами и закрылками отличается увеличенным значением этого параметра. Утверждается, что применение крыла обратной стреловидности позволяет значительно повысить летные данные и маневренность учебно-тренировочного самолета, а также снизят риски при выполнении пилотажа. Среди прочего снижается вероятность непроизвольного сваливания машины в штопор.

Как следует из имеющихся данных, в конструкции самолета СР-10 используются разные материалы. Так, обшивка планера состоит из металлических и композитных деталей. Точный состав конструкции и типы примененных материалов, тем не менее, не сообщаются. Имеющиеся фотографии первого летного прототипа позволяют предполагать, что, как минимум, управляющие поверхности и некоторые элементы обшивки фюзеляжа выполнены из композитов.

Силовая установка самолета СР-10 состоит из одного турбореактивного двигателя, устанавливаемого в хвостовой части фюзеляжа. Ранее публиковались данные, согласно которым самолет может получать двигатели типа АЛ-55 или АИ-25ТЛ. В обоих случаях машина должна иметь высокие летные характеристики, обеспечивающие полноценное решение поставленных задач.

Согласно некоторым источникам, первый прототип самолета СР-10 получил двухконтурный турбореактивный двигатель АИ-25ТЛ с тягой до 1720 кгс. По некоторым данным, опытную машину укомплектовали не новым двигателем: этот агрегат в течение некоторого времени эксплуатировался в составе силовой установки некоего другого самолета. Подробности этого неизвестны, однако, судя по сообщениям о первом полете, имеющийся двигатель прекрасно справился с поставленными задачами и позволил начать летные испытания нового самолета.

Состав бортового радиоэлектронного оборудования пока не сообщался. При этом утверждается, что среди прочей авионики самолет должен получить специальную систему, которая будет отвечать за диагностику прочего оборудования. Такая система должна повысить надежность работы бортового оборудования и тем самым упростить эксплуатацию техники.

По данным разработчика, кабина экипажа должна обеспечивать максимально комфортные условия работы. Кроме того, состав ее оборудования должен обеспечивать полноценное обучение летчиков. Ранее были опубликованы фотографии рабочих мест пилотов, которые позволяют составить представление о составе оборудования. Основными органами управления СР-10 являются «традиционные» ручки управления самолетом и двигателем. Дополнительные средства управления размещаются на приборной доске и бортовых панелях. Все необходимые для пилотирования приборы устанавливаются на лобовой доске и в основном представлены обычными стрелочными индикаторами. Кроме того, доска оснащается одним монитором с кнопочным обрамлением.

Перспективный самолет ввиду малой массы оснащается традиционным трехстоечным шасси с передней опорой. Все стойки имеют по одному колесу, при этом колеса основных стоек имеют больший диаметр в сравнении с носовым. Имеется система амортизации. В полете стойки убираются в фюзеляж: носовая поворотом вперед уходит в отсек в обтекателе фюзеляжа, а основные поворачиваются к оси машины и укладываются в бортовые отсеки фюзеляжа, под центропланом.

Опубликованы некоторые расчетные характеристики самолета. Максимальный взлетный вес определен на уровне 3,1 т. Двигатель с тягой порядка 1750 кгс позволит машине развивать скорость до 800 км/ч и подниматься на высоту до 11 км. Практическая дальность заявлена на уровне 1200 км. Благодаря особой конструкции крыла посадочная скорость была снижена до 180 км/ч, что должно обеспечить большую безопасность эксплуатации и обучения.

Интерьер передней кабины

По-видимому, уже на стадии разработки в проект СР-10 закладываются определенные возможности по обновлению и модернизации. Так, предполагается, что в будущем будут разрабатываться и строиться разные модификации базового учебно-тренировочного самолета, доработанные в соответствии с пожеланиями заказчиков. При этом планируется строить как сравнительно простые самолеты в базовой конфигурации, имеющей относительно малый круг решаемых задач, так и сложные многофункциональные машины со специальным оборудованием.

В «максимальной комплектации» доработанный СР-10 сможет стать полноценным учебно-тренировочным или учебно-боевым самолетом, способным решать задачи, связанные не только с подготовкой летного состава, но и с атакой различных наземных или воздушных целей. В таком случае потенциальный заказчик получит возможность не просто приобрести готовый самолет, предлагаемый производителем, а выбрать одну из нескольких модификаций, которая наиболее полно соответствует его требованиям.

Также в планах КБ «Современные авиационные системы» имеется расширение возможностей самолета по базированию. В настоящее время СР-10 может взлетать только с сухопутных аэродромов. В будущем не исключается создание новой модификации, приспособленной для эксплуатации на авианосцах. В таком случае палубная авиация сможет получить учебный или учебно-боевой самолет, пригодный для подготовки пилотов и ведения боя.

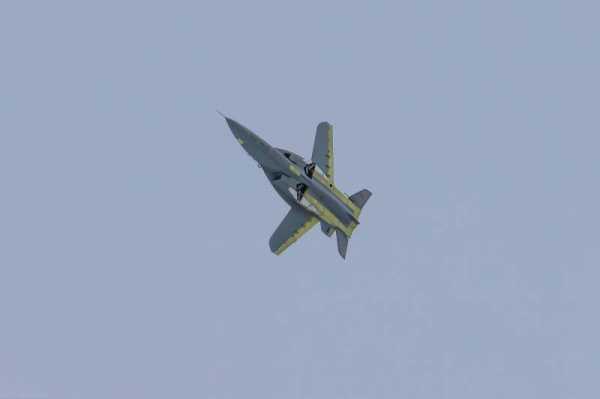

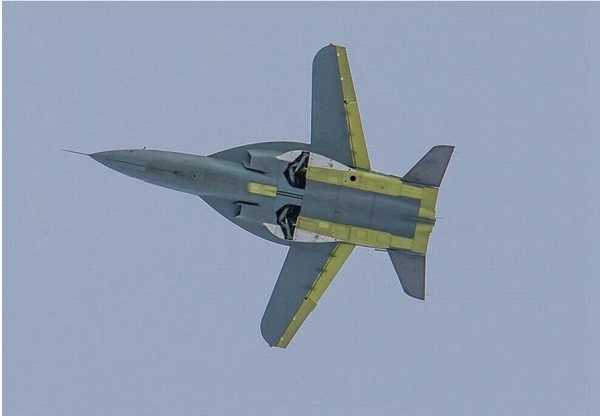

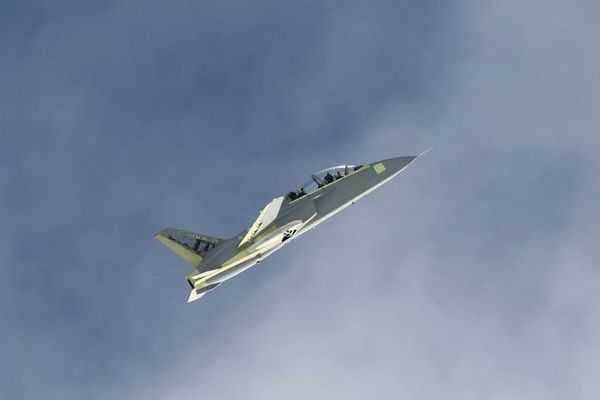

СР-10 в полете. Хорошо видна необычная конструкция крыла

Согласно нынешним планам компаний-участников проекта, самолет СР-10 и его модификации различного назначения должны завоевать свое место на рынке учебно-тренировочной и учебно-боевой авиационной техники и сохранять его за собой в течение 15-20 лет. В качестве потенциальных заказчиков новых самолетов рассматриваются военно-воздушные силы России, а также другие государства. При этом предполагается возможность приобретения самолетов как государственными, так и частными заказчиками.

В настоящее время продолжаются различные проверки и испытания первого опытного самолета типа СР-10. Эта машина впервые поднялась в воздух в конце прошлого года и в течение некоторого времени должна будет пройти комплекс необходимых испытаний, по результатам которых будет решаться ее дальнейшая судьба. Компании, занятые в проекте, смотрят в будущее с оптимизмом и рассчитывают на контракты с российскими и зарубежными заказчиками. Тем не менее, проект СР-10 пока является темой активных споров, а его реальные перспективы пока еще не определены.

Как и множество других проектов, УТС СР-10 имеет преимущества и недостатки. К первым можно отнести ряд особенностей проекта технического и иного характера. Так, СР-10 является всего лишь вторым отечественным самолетом с крылом обратной стреловидности, дошедшим до испытаний, что само по себе можно считать достижением. Кроме того, проект в инициативном порядке разрабатывался сравнительно молодой частной компанией, что пока является редкостью для отечественной авиационной промышленности. Наконец, можно предполагать, что проект СР-10 действительно может быть основой для техники различных модификаций, которая способна найти свое место на отечественных и зарубежных аэродромах.

Однако присутствуют и явные недостатки или проблемы. Так, из-за проигрыша в конкурсе 2014 года самолет СР-10 не смог получить государственное финансирование. По этой причине КБ «САТ» и заводу «Авиаагрегат» приходится продолжать реализацию достаточно затратного проекта за свой счет. Это негативно сказывается на темпах работ, а также может привести к их заморозке или полной остановке. Таким образом, без полноценной поддержки военного ведомства проект может иметь неоднозначные перспективы.

Отдельной темой споров и обсуждений является технический облик предлагаемого самолета. Он имеет в целом привычный облик, которым напоминает некоторые существующие истребители четвертого поколения или учебно-тренировочные самолеты. Тем не менее, СР-10 предлагается оснащать крылом обратной стреловидности, которое давно привлекает внимание конструкторов, однако пока не смогло дойти до полноценного практического использования. Этому мешают некоторые специфические требования к конструкции такого крыла, а также неоднозначный состав преимуществ и недостатков. Как следствие, подобное крыло до сих пор использовалось только в экспериментальных проектах.

В настоящее время опытный самолет СР-10 проходит испытания, по результатам которых может пойти в серию и затем пополнить парк учебно-тренировочной техники ВВС России. В связи с рядом различных факторов подобное завершение проекта пока не может быть гарантировано. Кроме того, предметом споров может быть и сама необходимость подобной машины «переходного звена». Таким образом, новому самолету предстоит не только выдержать испытания, но и преодолеть ряд трудностей, не связанных непосредственно с техникой.

Дальнейшее будущее УТС СР-10, разработанного конструкторским бюро «Современные авиационные системы», еще не определено и пока является предметом споров. При этом проект привлекает внимание уже своим происхождением и другими особенностями разработки. Таким образом, независимо от успехов, которые будут достигнуты во время испытаний или в ходе продвижения проекта, самолет СР-10 сможет занять свое место в истории отечественной авиации. Но сможет ли он найти применение в ВВС или заинтересовать других заказчиков – покажет время.

По материалам сайтов:
http://kb-sat.ru/
http://vpk.name/
http://aex.ru/
http://bmpd.livejournal.com/
http://alexeyvvo.livejournal.com/

topwar.ru

СР-10 — спортивно-пилотажный самолёт | Авиация России

Спортивно-пилотажный самолёт СР-10

СР-10 — самолёт реактивный, со стреловидностью крыла -10°. Отрицательная стреловидность по передней кромке – одна из главных «изюминок» аэродинамической компоновки этого самолёта. Новая машина предназначена для обучения и участия в соревнованиях по самолётному спорту и будет способна выполнять все фигуры высшего пилотажа с максимальной перегрузкой +8 -6.

Работа над самолётом началась в 2007 силами двух энтузиастов Максима Миронова и Сергея Юшина в созданном ими же КБ «Современные авиационные технологии» (КБ САТ), в 2010 году КБ получило лицензию на право вести разработки авиационной техники, в том числе, двойного назначения и БЛА. Фактически разработка самолёта ведётся частной компанией без привлечения бюджетных средств

Изначально СР-10 задумывался как лёгкий спортивно-пилотажный самолёт, но в процессе работы конструкторы пришли к выводу, что он может быть использован как учебно-тренировочный для основной лётной подготовки будущих пилотов военной авиации России.

Существующая система обучения лётного состава основана на использовании фактически одного типа учебно-тренировочного ЛА — чешского L-39, и применении в учебном процессе боевой и учебно-боевой авиационной техники — МиГ-29УБ, Су-27УБ, Як-130. Такая система подготовки, когда курсант пересаживается с учебной машины на боевую является не рациональной по критерию эффективность/стоимость. СР-10 по своим лётно-техническим характеристикам как раз и может закрыть эту переходную нишу — он намного превосходит L-39 в скороподъемности, скорости, манёвренности, радиусе на виражах и, что немаловажно, он легче чешской машины и выигрывает у неё по характеристикам цена/качество. К тому же СР-10 можно использовать в качестве лёгкого патрульного самолёта, а также для борьбы с беспилотными летательными аппаратами.

СР-10 — один из немногих наиболее приближен к требованиям, предъявляемым к такому классу машин, и в перспективе он сможет заменить L-39, тем более, летом 2014 года его концепция получила положительное заключение ЦНИИ МО РФ о необходимости применения самолёта такого класса на этапе основной подготовки курсантов.

Одним из условий реализации проектов создания перспективных учебно-тренировочных комплексов в новых экономических условиях является их рентабельность, которая обеспечивается, прежде всего, объёмом серийного производства. Увеличение объёмов серийного производства может быть достигнуто при массовом применении УТС в лётных училищах, за счёт увеличения экспортных поставок и использования в спортивной авиации. Проект создания самолёта СР-10 предусматривает его разработку в двух основных модификациях – учебно-тренировочной и спортивно-пилотажной.

В случае успешных результатов лётных и статических испытаний самолёта, Министерство обороны готово закупить примерно 100 машин в течение четырёх лет. К тому же СР-10 заинтересовал ВВС целого ряда зарубежных стран, экспортный потенциал оценивается в 200 машин. Таким образом, при запуске самолёта в серийное производство в его рентабельности сомневаться не приходится.

Спортивно-пилотажный самолёт СР-10

Изображение 1 из 7

Спортивно-пилотажный самолёт СР-10, 25 декабря 2015 г, — первый полёт

В конструкции самолёта в максимальной степени используются современные, но уже освоенные технологические решения. Это позволяет, с одной стороны, минимизировать риски и затраты на создание самолёта, с другой – создать относительно дешёвый самолёт, отвечающий современным требованиям. Аэродинамическая компоновка выбиралась исходя из условия достижения высоких манёвренных характеристик, а также высокой прочности конструкции и минимальной массы планера при заданных геометрических размерах. Самолёт выполнен по нормальной аэродинамической схеме, позволяющей маневрировать на больших углах атаки.

В качестве силовой установки на этапе проектирования рассматривался один двухконтурный турбореактивный двигатель украинского «Мотор-Сич» АИ-25ТЛШ тягой 1850 кгс, но проработана возможность установки и современных российских двигателей типа РД-1700 и АЛ-55И тягой 1700–2000 кгс, разрабатываемых для УТС МиГ-АТ.

Система управления самолётом – механическая, с гидроусилителями. В зависимости от требований и финансовых возможностей заказчика, информационно-управляющее поле кабины может формироваться как из традиционных электромеханических приборов, так и современных многофункциональных индикаторов.

Двухместная кабина самолёта, скомпонованная по схеме тандем, оснащена катапультными креслами класса «0—0» К-36ЛТ-3,5, что позволяет обеспечить безопасность экипажа во всем диапазоне высот и скоростей пилотирования. Благодаря широкому применению в конструкции планера современных композиционных материалов удалось значительно снизить вес планера и повысить его ресурс.

Для усиления конкурентной привлекательности самолёта СР-10 как на отечественном, так и зарубежном рынке, разработчик большое внимание уделяет уровню его технико-экономических показателей, прежде всего, рыночной цене и стоимости эксплуатации. Предварительный анализ показывает, что в целом проект имеет высокий уровень инвестиционной привлекательности и может быть реализован за 3-4 года. Окупаемость проекта составит не более трех лет.

Самолёт должен занять в рядах ВКС нишу между учебно-тренировочным Як-152 и Як‑130, но заслуженный лётчик-испытатель, Герой России Магомед Толбоев убеждает: «Зачем сажать курсантов, которым предстоит летать на Як‑130, а потом на строевых «МиГах» и «Сухих», на винтовую машину с поршневым двигателем? Это же анахронизм! СР‑10 – вот идеальная учебно-тренировочная машина, самолёт-парта. Кабина пилотов по размерности, объёму и обзору специально соответствует нормативам боевой авиации. Предусмотрена возможность подвесок вооружения для учебных стрельб и пусков ракет.»

По сравнению с аналогами, самолет СР-10 обладает следующими преимуществами:

• удобство эксплуатации благодаря наличию встроенной системы диагностики систем;
• кабина обеспечивает максимально комфортные условия работы экипажа;
• аэродинамическая схема позволяет безопасно выполнять любые фигуры высшего пилотажа;
• благодаря крылу обратной стреловидности самолёт имеет отличную управляемость на малых скоростях полёта и улучшенные взлётно-посадочные характеристики;
• по маневрённости не уступает самолётам поколения «4+» — обладает сверхманёвренностью

Технические характеристики

• Экипаж, чел. — 2
• Максимальная манёвренная скорость, км/ч — 700
• Максимальная скорость горизонтального полёта, км/ч — 900
• Максимальное число Маха полёта — 0,85
• Практический потолок, м — 6000
• Скорость отрыва, км/ч — 190
• Посадочная скорость, км/ч — 185
• Крейсерская скорость на H = 6000 м, км/ч — 520
• Максимальная скороподъёмность у земли, м/с — 60
• Максимальная дальность, км — 1500
• Минимальный радиус установившегося виража, м — 290
• Максимальная угловая скорость вращения по крену, рад/с — 7
• Диапазон эксплуатационных перегрузок, ед — +10 -8
• Взлётный вес нормальный, кг — 2400
• Взлётный вес максимальный, кг — 2700
• Посадочный вес нормальный и максимальный, кг — 2000

Сборка первого лётного прототипа самолёта производилась на махачкалинском заводе «Авиаагрегат». В 1971 году был основан как Машиностроительный завод по производству аэродромного оборудования и изделий оборонной промышленности. В 1992 году завод реорганизовли в ОАО «Авиаагрегат», а его учредителями стали члены трудового коллектива. Сейчас «Авиаагрегат» производит аэродромное оборудование для технического обслуживания гражданских и военных самолётов и комплектующие изделия и узлы для легковых автомобилей ОАО «АвтоВАЗ». Участвовал в космической программе «Буран».

25 декабря 2015 года на аэродроме Орешково, Воротынск в Калужской области, совершил первый полёт первый опытный образец лёгкого реактивного двухместного учебно-тренировочного и спортивно-пилотажного самолёта СР-10. Пилотировали самолёт в первом полёте лётчик-испытатель Ю.М. Кабанов и лётчик, один из основателей КБ САТ Максим Миронов. Прототип оснащен двигателем АИ-25ТЛ.

Видео первого полёта (фото и видео — КБ «САТ»)

В апреле 2016 года стало известно, что ВКС России рассматривают возможность перераспределить деньги, предназначенные на модернизацию чешских самолётов L-39 первичной лётной подготовки, в пользу НИОКР по созданию нового учебно-тренировочного самолёта. Речь идёт о замене не менее 150 машин. Одним из главных рассматривается учебно-тренировочный самолёт СР-10.

— Машина находится в стадии лётно-конструкторских испытаний, работа идёт в рамках исполнения решения Минобороны «О порядке разработки, серийного производства и поставок СР-10». Мы провели тестовый демонстрационный полёт для представителей ВКС, получили лестные отзывы. Теперь ожидаем решения по объявлению НИОКР, — рассказал журналистам гендиректор КБ Владимир Шустеров.

Предполагается, что серийное производство СР-10 будет базироваться на Смоленском авиационном заводе.

Поставки СР-10 в ВКС РФ позволят реализовать трехступенчатую систему подготовки пилотов. Первым этапом подготовки планируется проводить на поршневом самолёте Як-152. Вторым этапом станет СР-10, а третьим – учебно-боевой Як-130. Трехступенчая система подготовки позволит снизить затраты на обучение лётчиков и повысить его итоговое качество. Сейчас предложение САТ является одним из самых удачных по соотношению затраты/качество.

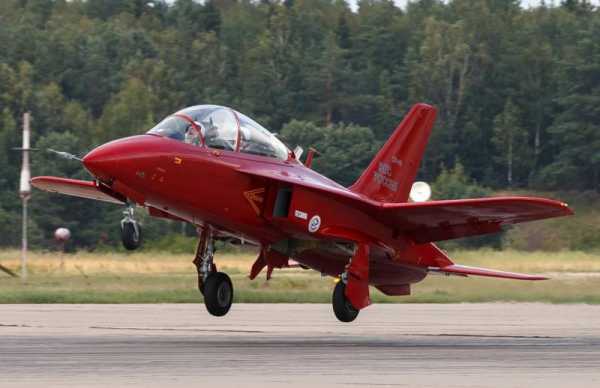

В мае 2016 года лётные испытания самолёта СР-10 начались на авиабазе ВКС России в подмосковной Кубинке. Самолёт, окрашенный в яркий алый цвет, отрабатывал посадку с последующим взлётом. Этот факт подтверждает заинтересованность Министерства обороны в современной реактивной учебно-тренировочной машине и обещает ей хорошие перспективы.

aviation21.ru

Новый учебный самолет СР-10

Теперь пара слов о крыле обратной стреловидности, которое собственно и является главным отличием схемы этого самолета от использованного на Як-130 треугольного небольшой стреловидности.

Зачем оно такое применено — довольно очевидно, оно позволяет элегантно выполнить правило равных площадей, не раздувая поперечник фюзеляжа, что заметно снижает лобовое сопротивление машины. Кроме того, крыло обратной стреловидности хорошо борется с перетеканием потоков — у крыла обратной стреловидности поток стремится течь не к краю крыла, где потоки верхний и нижний могли бы, соединившись, образовать вихри, создающие серьезные аэродинамические потери (именно с этим эффектом борются новомодные винглеты на Боингах и Эйрбасах), а к корню — а там фюзеляж с широким наплывом и второе крыло, которое гонит поток навстречу. В результате крыло обратной стреловидности решает проблему концевых завихрений без винглетов и утолщений конца крыла, сохраняя чистый аэродинамический профиль. Кроме того, у этого крыла по-другому смещается аэродинамический фокус при увеличении угла атаки, нежели чем у прямого крыла и крыла нормальной стреловидности — это оказывает положительное влияние на маневренность самолета без применения оперения большой площади (сравните относительную площадь киля и рулей высоты у Як-130 и СР-10).

Вообще крыло обратной стреловидности имеет одно великолепное свойство: на нем (при правильном проектировании) практически не происходит срыва потока, то есть самолет с крылом обратной стреловидности сохраняет устойчивость и управляемость на любых углах атаки и практически не попадает в штопор. Понимаете, о чем речь? Когда пилот увеличивает угол атаки — вместо срыва потока и ухода в штопор самолет просто перестает поднимать нос.

Минусы оперения обратной стреловидности также хорошо известны — прежде всего у такого крыла есть прочностные проблемы, которые нарастают по мере роста его площади и размаха. Крутит его больше, чем обычное, из-за этого его надо делать прочнее, а значит и тяжелее. Но на маленьком легком самолете это еще не сильно заметно, а главное — композиты решили проблему создания тонкого крыла, устойчивого к крутке. Второй минус — такое крыло менее статически устойчиво, оно провоцирует на резкие маневры. Однако это тоже парируется введением соответствующих передаточных функций от штурвала и педалей к управляющим поверхностям.

Ну а финальная проблема, из-за которой отрицательная стредовидность не прижилась на истребителях — это крыло нехорошо ведет себя при переходе звукового барьера. Однако для дозвуковых машин на это можно забить. И в целом даже эта проблема решаема — Су-47 с таким крылом летал и на сверхзвуке.

В целом решение применить такое крыло на дозвуковом УТС — столь же логичное, сколь и дерзкое. Если удастся создать для этого самолета относительно недорогое и прочное крыло из композита — это решение может стать переворотом в конструкции УТС.

Особенно забавно, что серийное производство СР-10 предлагается организовать на заводе ОАО «Авиаагрегат» (Дагестан), изготавливавшем часть элементов конструкции первого опытного образца машины.

Вна Руине наши небратья уже скачут на пуканной тяге — «Это ж зрада. Даже в Дагестане самолеты строят!» И эти люди четверть века назад строили авианосцы, баллистические ракеты, Русланы и прочее…

И да — Як-130 хороший, но СР-10 обещают ВТРОЕ ДЕШЕВЛЕ, да еще и в эксплуатации он дешевле значительно.

Ну и вдогонку — фото из серии «а унутре у него неонка»:

fishki.net

«Испытания самолета СР-10» в блоге «Авиация»

В источнике еще больше фото.

Любопытный фоторепортаж, датированный 7 февраля 2016 года, о ходе испытаний на аэродроме Орешково (Воротынск, Калужская область) уже известного первого опытного образца легкого реактивного двухместного учебно-тренировочного и спортивно-пилотажного самолета СР-10, разработанного ООО «Конструкторское бюро «Современные авиационные технологии» (КБ «САТ», Москва). В полете на прототипе СР-10 в тот день принял участие знаменитый летчик-испытатель Герой России Анатолий Квочур

В настоящее время коллектив КБ ведет разработку нового реактивного учебно-тренировочного самолета, предназначенного для обучения и участия в соревнованиях по самолетному спорту. Самолет будет способен выполнять все фигуры высшего пилотажа с максимальной перегрузкой +8 -6. Аэродинамическая компоновка самолета позволяет выполнять фигуры с использованием элементов сверхманевренности, которые характерны для истребителей поколения 4, 4+.

Двухместная кабина самолета, скомпонованная по схеме тандем, оснащена катапультными креслами класса «0 — 0», что позволяет обеспечить безопасность экипажа во всем диапазоне высот и скоростей пилотирования. Благодаря широкому применению в конструкции планера современных композиционных материалов удалось значительно снизить вес планера и повысить ресурс.

По сравнению с аналогами самолет СР-10 обладает следующими преимуществами: удобство эксплуатации благодаря наличию встроенной системы диагностики систем;кабина экипажа обеспечивает максимально комфортные условия работы экипажа;аэродинамическая схема самолета позволяет безопасно выполнять любые фигуры высшего пилотажа.

Заслуженный летчик-испытатель Кабанов Юрий Михайлович в кабине СР-10.

Самолет готовят к полету и показу.

Самолет готовят к запуску. На первом экземпляре установлен такой  же двигатель как на Л-39: АИ-25ТЛ. Только самолет сам по себе легче…

Вначале запускают ВСУ от внешних аккумуляторов,а потом уже и сам двигатель?

Оба члена экипажа в кабине.

Анатолий Николаевич Квочур

Фонарь закрыт,двигатель запущен,внешнее питание убрано.Можно рулить.

Есть касание…

sdelanounas.ru
