Самолет беркут су 47 – Истребитель Су-47 «Беркут» (С-32, С-37)

Беркут, истребители 6 поколения России, скорость, характеристики

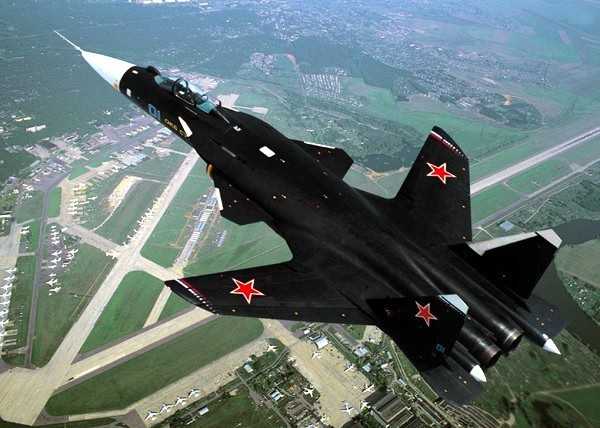

Самолет с обратной стреловидностью крыла Су-47 «Беркут» производит впечатление футуристичной машины, которая летает вопреки законам физики. Конечно, все это кажется только на первый взгляд. Подогревает интерес к самолету нетрадиционная модель крыла. А его маневренность восхищает специалистов и пилотов.

Несмотря на то, что проект Су-47 пережил немало сложностей, Россия одной из немногих стран довела идею обратной стреловидности крыла до логического завершения. Эта работа была трудоемкой, затратной для бюджета, но все труды имели смысл. Возможно, по этой причине Су-47 «Беркут» является предметом гордости конструкторов и военных, неоднократно выступает украшением авиационных шоу.

История создания

Началом жизни проекта Су-47 считаются 80-е годы XX века. Уже тогда высшее руководство СССР озаботилось скорейшим созданием принципиально нового истребителя, способного составить конкуренцию западным аналогам на долгие годы вперед.

Отправной точкой для работ послужил Су-27, который наравне с Миг-29 в конце 70-х – начале 80-х годов только поступал на вооружение и готовился стать основной ударной мощью СССР в небе. И почти сразу же руководство начало предпринимать шаги по совершенствованию проектов. Стоит отметить, что заокеанские оппоненты вели подобные разработки синхронно.

Первое обозначение, которое получил новый самолет, было Су-37. Только гораздо позже его переименовали в Су-47. Фактически, можно назвать истребитель продолжением Су-32 с идентичным строением планера и способностью нести вооружение, как у Су-33. Руководство планировало запустить новый Су-47 в серию уже в 1993 году.

Но тяжелый период времени, который коснулся Советского Союза, а затем и его правопреемницы – России – наложит отпечаток на многие перспективные разработки в военной сфере. Не стали исключением работы по созданию Су-47. В 1988 году разработки были почти полностью свернуты до лучших времен. Помогло только руководство ВМФ, которое запросило проект самолета для авианосцев. Так появился Су-27КМ (корабельно-модифицированный). А работы по нему позже легли в основу Су-47.

Развал огромной державы нанес непоправимый экономический удар всем сферам жизни.

ОКБ Сухого поддерживал проект Су-47 за счет собственных средств. По этой причине в распоряжении конструкторов была всего одна машина для испытаний.

К счастью, столь интересный проект был доведен до ума, и в 1997 году новейший Су-47, который получил прозвище «Беркут» (за свою способность быстро поменять направление движение или угол атаки из-за своей маневренности). Общество возлагало на него большие надежды, потому что в то время России было тяжело удивлять новыми проектами.

Только гораздо позже военное руководство дало понять, что Су-47 был лишь экспериментом в небе, и никогда не должен был поступать на вооружение массово. Этим и объясняется то, что с момента первого полета до сегодняшних дней «Беркут» не стал серийным самолетом ВВС России.

Конструкция

Истребитель Су-47 получил некоторые уникальные конструктивные особенности, которые выделяют его на фоне классического представления о компоновке современного самолета истребительной авиации.

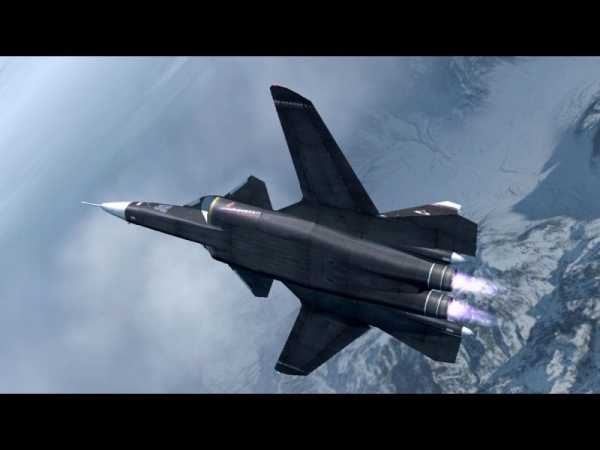

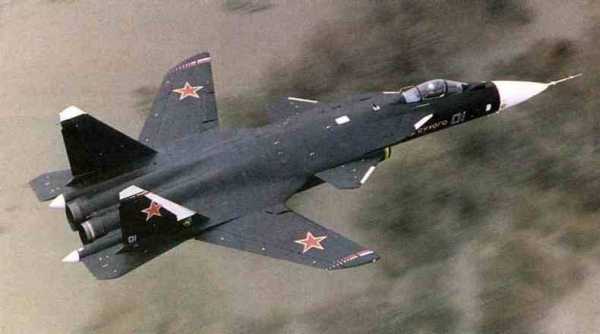

Характерная особенность самолета – обратная стреловидность крыла.

Причем само крыло имеет прямую направленность и плавно соединяется с фюзеляжем, что представляет собой цельную несущую структуру (это особенность истребителей), но вот его консоли выполнены с обратной стреловидностью.

В производстве Су-47 применяются композитные материалы. Так, крыло состоит на 90% из композита и лишь на 10% из металлических сплавов. Фюзеляж же создается с применением титана и алюминия. Этот подход облегчает машину и делает ее современной. Однако известны испытания истребителей американцев (тоже из композита), которые доказали, что такие материалы серьезно уступают по прочности металлам, что делает самолеты менее надежными.

«Беркут» собирается по уникальной технологии, когда элементы фюзеляжа или оперения отливаются максимально точно в плоском виде, а потом им задается нужная кривизна и форма. Это позволяет максимально качественно обеспечивать стыковку деталей и использовать меньше заклепок. Масса самолета снижена на 20-25% только за счет этой технологии, а ресурс обшивки выше в 2-3 раза, чем у полностью металлической.

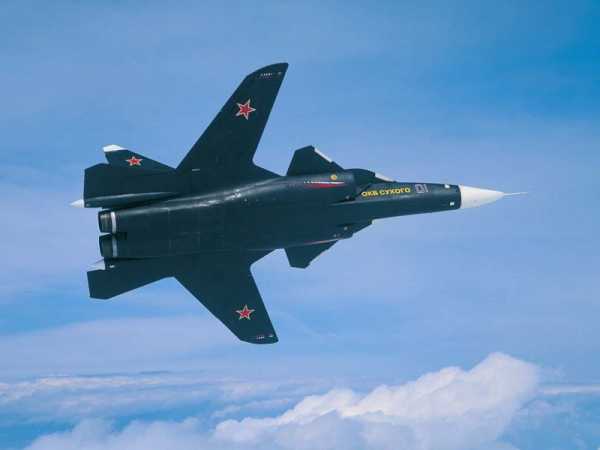

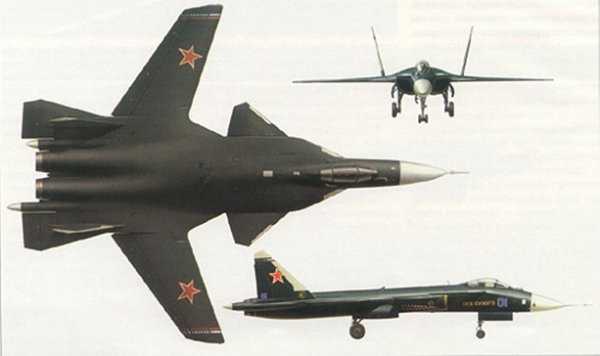

Схема самолета известна, как продольный интегральный триплан. Переднее оперение представляет собой трапециевидные консоли с углом стреловидности около 50 градусов и общим размахом 3,5 метра. Особенность ПГО – способность целой консоли поворачиваться. Для управления на основном крыле установлены элероны и флапероны.

Хвостовое оперение, также, как и переднее, имеет возможность поворачиваться полностью.

Кили в хвосте схожи по конструкции с Су-27, но меньше (что дает больше «невидимости» для радаров), имеют развал на 75 градусов относительно друг друга.

Фюзеляж выполняется с ярко выраженной овальной формой в сечении. По бокам, в местах соединения с крылом, имеются воздухозаборники. В передней части расположена кабина, а сам фюзеляж в носовой части получил заметную приплюснутость с выдающимися ребрами в обе стороны.

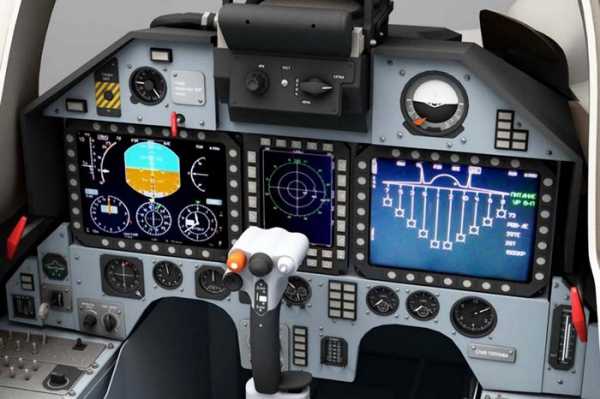

Кабина единственного пилота машины идентична по своим габаритам предшественнику, Су-27. Но есть небольшие собственные черты. Так, на Су-47 «Беркут» улучшена обзорность, снижена площадь рассеивания, но потребовалась новая система катапультирования.

Новых расчетов катапультирования потребовало расположение кресла пилота. В Су-47 располагают под углом в 30 градусов. Это снижает нагрузку на пилота на высоких скоростях. На данный момент – это модель К-36ДМ. В планах было устанавливать даже более современную систему спасения жизни пилота с возможностью покидать самолет на малых высотах, но пока это не применяется.

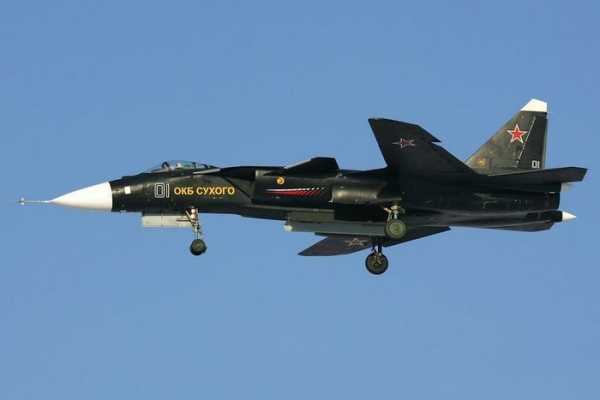

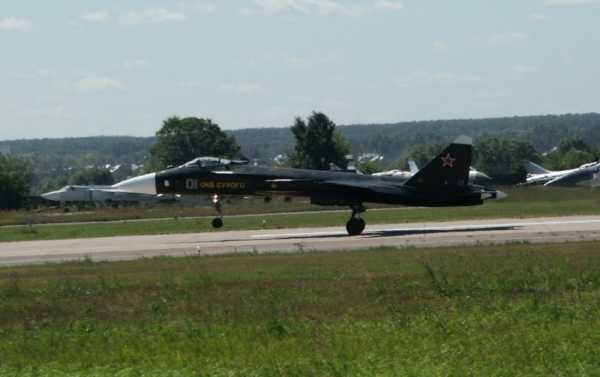

Шасси самолета трехопорное. Две задние стойки имеют по одному колесу каждая и убираются вперед с поворотом за воздухозаборники. На переднее шасси ставится два колеса меньшего диаметра. Собирается стойка также вперед с поворотом, прячась под кабиной пилота.

На Су-47 изначально ставились двигатели Д-30Ф6 с тягой в 15,600 кгс (такие же, как и на Миг-31).

Но специально для всех самолетов пятого поколения в России разрабатывается новое поколение силовых установок – АЛ-41Ф (с управлением вектора тяги, плазменным зажиганием и даже возможностью работы в случае отказа всей электроники на самолете), которые планируется ставить на серии истребителей Су-47 в том числе.

О бортовом оборудовании «Беркута» известно не так много из-за высокой секретности информации. Однако точно понятно, что военная промышленность поставляла для истребителя лучшие свои разработки.

Достоверно известно, что на Су-47установлены:

• навигационные системы с лазерными гироскопами и возможностью ориентироваться по спутнику;
• антенны РЛС, вероятно, предполагалось расположить во всех направлениях самолета (в носовой части, хвосте, на килях и в крыле), чтобы обеспечить максимальную видимость для пилота;
• оптико-локационная станция в носовой части истребителя;
• управление организовано с помощью тензометрического рычага и боковой малоходовой ручки;
• радиолокационная станция на борту позволяет обнаруживать цели на дистанции в 245 километров от самолета, вести до 24 вражеских объектов и поражать сразу 8 из них.

«Беркут» считается опытным самолетом, поэтому не несет вооружения. Но так как он собран на базе Су-27, Су-32 и Су-33, то его возможный арсенал может быть внушительным. Во-первых, на Су-47 предусмотрены отсеки для ракет и бомб. Есть возможность устанавливать подвесное оружие внешне, но эта мера повысит заметность истребителя для РЛС противника.

Самолет планировалось оснащать всеми типами ракет: малой, средней, большой и сверхбольшой дальности. Предполагается, что Су-47 может успешно поражать цели на удалении до 400 километров. Для ближнего боя на истребителе может быть использована пушка ГШ-301 калибра 30 мм.

Летно-технические характеристики

Хотя подобные проекты с самолетами обратной стреловидности крыла проводились во многих странах, от них рано или поздно отказывались. Только Су-47 поступил в производство, пусть и не серийное. Испытатели, конструкторы и эксперты оценили и оценивают «Беркут» очень высоко, отмечая его маневренность, скрытность и возможность нести большую боевую нагрузку.

	Су-47 «Беркут»	Rafale	F-22 Raptor
Габариты (длина/размах крыла/высота)	22,6 м./ 16,7 м. / 6,4 м.	15,30 м./ 10,9 м./ 5,3 м.	18,9 м./ 13,5 м./ 5,09 м.
Площадь крыла	56 кв.м.	45,7 кв.м.	78 кв.м.
Вес (нормальный на взлете/максимальный)	25,6 т./ 34 т.	14,7 т./ 24,5 т.	29,2 т/ 38 т.
Скорость максимальная (у земли/ на высоте)	1400 км/ч / 2200 км/ч	1350 км/ч / 1900 км/ч	1490 км/ч / 2410 км/ч
Количество топлива	12 т.	4,7 т.	8,2 т.
Максимальный перелет	На дозвуке – 4000 км, на сверхзвуке 1600 км	1800 км	2960 км.
Потолок	18-20 км	15,2 км	20 км.
Двигатели	ТРДДФ 2х15,600 кгс	ТРДДФ 2х7,500 кгс	ТРДДФ 2х15,876 кгс
Длина разбега	90 м.	400 м.	250-450 м.

Так как Су-47 задумывался как истребитель, то его можно сравнить с подобными самолетами из других стран, конкурентов России в военном плане. Так, лучшие представители Германии (Typhoon) или Франции (Dassault Rafale) могут состязаться с Су-47 по маневренности, но уступают по боевой нагрузке и дальности поражения. Следовательно, в возможном бою существенно проигрывают.

А вот американский F-22 – единственный самолет пятого поколения в мире, мог бы оказаться достойным конкурентом, если бы не одно «но». Его стоимость была такой огромной (известно о примерно 70 миллиардах потраченных долларов всего на 187 машин), что производство приостановили.

Производство и интересные факты

Процесс сборки Су-47 «Беркут» отличается большими денежными расходами по той причине, что самолет не запущен в серийное производство. Так как проект и сегодня остается секретным (даже нет полных сведений обо всем оборудовании, которое применяется на борту), то назвать точное количество собранных машин не представляется возможным. Однако понятно, что на вооружении сегодня числятся единицы Су-47.

Сборка ведется в конструкторском бюро Сухого и на Иркутском авиастроительном заводе, некоторые комплектующие выпускаются смежными предприятиями из военной сферы.

Несмотря на то, что создание и дальнейшая эксплуатация Су-47 «Беркут» были полны трудностей, этот истребитель пользуется любовью пилотов, конструкторов и увлеченных авиацией людей. Эта любовь порождает пристальное внимание к самолету на выставках, показах, во время испытаний. Возможно, по этой причине о самолете с таким маленьким сроком службы уже появились интересные факты.

Например, долгое время само проектирование нового истребителя держалось в строжайшем секрете. Но однажды в прессу попали случайные снимки с заседания военного совета, где на столе у высших начальников стоял … макет самолета с обратной стреловидностью крыла. Этой мелочи хватило, чтобы зарубежные конструкторы нарисовали проект секретного истребителя. Несмотря на постоянные опровержения подобных разработок в КБ СССР со стороны руководства страны, после выхода самолета стало понятно, что иностранные инженеры не ошибались.

Истребители с обратной стреловидностью крыла разрабатывались не только в СССР. Некоторые проекты за рубежом даже дошли до финальных испытаний. Но кроме Су-47 «Беркут», ни один, какой-либо другой истребитель не стал перспективной разработкой. Наоборот, работы преимущественно сворачивались, а внимание уделялось универсальным и простым в производстве самолетам.

На базе Су-47 российские конструкторы обкатывали последние достижения военно-промышленного комплекса.

Во-первых, сам самолет получил передовую авионику, но и испытания новых технологий дали возможность продвинуться в создании следующего поколения истребителей – Т-50.

Су-47 «Беркут» близок по характеристикам проекту «Стэлс». Технологии русского истребителя также позволяют оставаться незамеченным для радаров. Но ориентированность на классическое исполнение фюзеляжа истребителя, применение традиционных конструкторских ходов сделали российский самолет намного дешевле.

Перспективы

Несмотря на то, что самолет Су-47 «Беркут» был и остается секретным, то, что руководство страны не оставляет этот проект без внимания, понятно без слов. Для него разрабатываются новые двигатели, вооружение. На его базе проводят испытания новых технологий производства композитных материалов (так, например, стало известно, что на 2500 км/ч оболочка истребителя не выдерживает нагрузок и начинает разрушаться, поэтому максимальная скорость намеренно ограничена).

Определенно одно: свой ресурс «Беркут» еще не выработал и наверняка будет и дальше являться площадкой для испытания достижений ВПК. При этом, он остается эффективным оружием, которое не затеряется в возможном военном конфликте.

Су-47 должен был стать самым передовым истребителем Советского Союза, а затем и России, но экономические трудности наложили отпечаток и на его судьбу тоже.

Этот самолет служит сегодня скорее опытным образцом военной техники, а не полноценной боевой единицей. Хотя можно быть уверенным наверняка, что в любой другой ситуации Су-47 мог быть успешно принят на вооружение и считаться одним из лучших мировых истребителей с серийным производством.

Видео

warbook.club

Самолет Су-47 «Беркут» (15 фото)

В конце девяностых и начале двухтысячных годов «гвоздем программы» российских авиасалонов стал новый самолет С-37 «Беркут», позже получивший новый индекс Су-47. Необычный внешний вид самолета, связанный с применением крыла обратной стреловидности (КОС), привлек внимание всех людей, связанных с авиацией или просто интересующихся ей.

Ажиотаж вокруг проекта С-37, нередко называвшегося главной надежной отечественной боевой авиации, ничуть не уступал более поздним спорам и обсуждениям нынешней программы ПАК ФА. Специалисты и любители авиации прочили разработке фирмы «Сухой» большое будущее и пытались предугадать, насколько эффективной она будет в войсках. Однако с момента первого полета самолета Су-47 прошло более 15 лет, а военно-воздушные силы России так и не получили серийные истребители, основанные на этом проекте. Лишь после нескольких лет бурных обсуждений в массовом сознании утвердилось понимание того факта, что самолет С-37 был сугубо экспериментальным и с самого начала не рассматривался как основа для строевой техники ближайшего будущего. Тем не менее, ряд нюансов проекта «Беркут» остается секретным до сих пор, что порой приводит к возобновлению споров.

Первый прототип самолета С-37 поднялся в воздух 25 сентября 1997 года. Однако о существовании секретного проекта стало известно ранее. Еще в 1994-95 годах зарубежная авиационная пресса писала о разработке некоего перспективного российского истребителя. Западные журналисты приводили предполагаемое название разработки – С-32. Кроме того, в некоторых публикациях высказывались предположения о интересной технической особенности проекта. Согласно приводившейся информации, новый С-32 должен был иметь крыло обратной стреловидности.

Как оказалось, зарубежные авиационные журналисты были частично правы. Подтверждения их предположений появились уже в начале 1996 года. Тогда издание «Вестник воздушного флота» опубликовало фотографию с заседания Военного совета ВВС. На ней кроме представителей авиационной промышленности и военно-воздушных сил присутствовали две небольшие модели самолетов. В одной из них быстро опознали уже известный истребитель Су-27М, а вторая вызвала массу вопросов. Макет черного цвета с белыми цифрами «32» на борту имел переднее горизонтальное оперение и – самое главное – характерное крыло обратной стреловидности. Спустя несколько месяцев после этой публикации в зарубежной прессе появились схемы и рисунки, выполненные на основе имеющейся фотографии.

При этом нельзя не отметить официальную реакцию фирмы «Сухой». На все вопросы о проекте истребителя с КОС представители конструкторского бюро отвечали одинаково: никаких работ в этом направлении не ведется. Как позже выяснилось, такие ответы, больше похожие на отговорки, были обусловлены режимом секретности. Что касается самих засекреченных работ, то они стартовали еще в начале восьмидесятых.

В конце семидесятых и начале восьмидесятых руководство ВВС совместно с Государственным комитетом по авиационной технике при Совмине СССР (ГКАТ) размышляли над состоянием парка самолетов в следующие десятилетия. В 1981 году стартовала программа И-90, целью которой было определение облика и разработка «Истребителя девяностых годов». Головным предприятием в проекте И-90 стало конструкторское бюро им. Микояна. КБ Сухого сумело убедить руководство отрасли в том, что существующий самолет Су-27 имеет большие модернизационные перспективы и поэтому организация может заняться иными проектами.

Новый генеральный конструктор КБ им. Сухого М.П. Симонов, назначенный в начале восьмидесятых, предложил все же начать новый проект истребителя, но вести его в инициативном порядке. Последний нюанс проекта, вероятно, был обусловлен желанием конструкторов заняться перспективной, но неоднозначной тематикой, которая могла не дать никаких практически применимых результатов. В самолете с условным обозначением С-22 предлагалось применить крыло обратной стреловидности. В сравнении с традиционными конструкциями оно имело несколько значительных преимуществ:

— большее аэродинамическое качество при маневрировании. Особенно сильно это проявляется на малых скоростях;

— большая подъемная сила в сравнении с крылом прямой стреловидности той же площади;

— лучшие условия работы механизации, что приводит к улучшению взлетно-посадочных характеристик и управляемости;

— меньшая скорость сваливания по сравнению с крылом прямой стреловидности и лучшие противоштопорные характеристики;

— смещение силовых элементов крыла ближе к хвосту фюзеляжа, что позволяет освободить объемы для грузоотсеков вблизи центра тяжести самолета.

Эти и другие преимущества КОС позволяли создать новый истребитель, характеристики которого были бы заметно выше, чем у машин традиционной схемы. Но, как всегда бывает, преимущества сопровождались серьезными недостатками и проблемами, которые предстояло решить в ближайшем будущем. Крыло обратной стреловидности поставило перед конструкторами следующие вопросы:

— упругая дивергенция крыла. КОС на определенных скоростях начинает скручиваться, что может привести к его разрушению. Решением проблемы виделось увеличение жесткости крыла;

— вес конструкции. Достаточно жесткое крыло, выполненное из имевшихся в то время материалов, получалось слишком тяжелым;

— лобовое сопротивление. При дальнейшем увеличении скорости достаточно жесткое крыло отрицательной стреловидности сталкивается с новыми проблемами. Специфический характер обтекания крыла приводит к ощутимому увеличению лобового сопротивления в сравнении с характеристиками крыла с прямой стреловидностью;

— смещение аэродинамического фокуса. На больших скоростях самолет с КОС вынужден активнее осуществлять продольную балансировку.

Только решение всех этих проблем, прямо связанных с обратной стреловидностью крыла, могло дать положительный эффект в виде описанных выше преимуществ. Конструкторы под руководством М.П. Симонова занялись поиском решений.

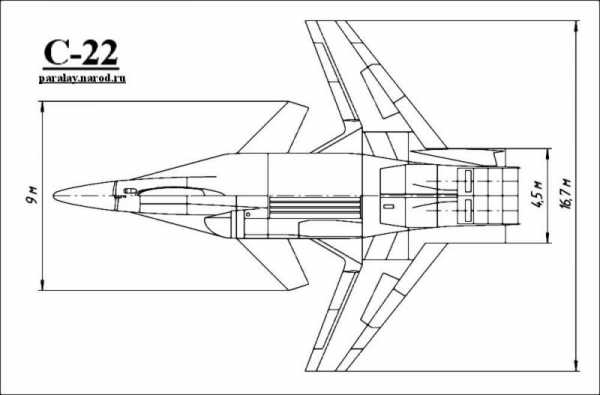

Уже на ранних стадиях проекта С-22 определились основные технологические решения, которые позже были применены на С-37. Крыло достаточной жесткости предлагалось делать с широким использованием углепластиков. Количество металлических деталей сократили до минимума. Кроме того, крыло оснастили развитой механизацией с отклоняемыми носками, призванными оптимизировать обтекание на больших углах атаки. Облик самолета С-22 определился к середине восьмидесятых. Это был однодвигательный истребитель с аэродинамической схемой «утка». Возможно, к концу десятилетия С-22 мог бы совершить свой первый полет, но в Советском Союзе не нашлось подходящего двигателя. Все имеющиеся авиационные моторы не давали требуемой тяговооруженности.

Были проведены исследования на предмет возможного изменения проекта под новый двигатель из числа существующих. Эти работы закончились без особого успеха: самолет все равно оставался слишком тяжелым для имевшихся двигателей. В связи с этим на основе С-22 начали проектировать новый самолет С-32. Аэродинамические особенности С-32 почти полностью соответствовали предыдущему проекту, но была применена новая силовая установка. Два ТРДДФ РД-79М с тягой по 18500 кгс могли обеспечить потяжелевшей машине достаточные показатели тяговооруженности. Более того, расчеты показывали, что эти двигатели были способны обеспечить самолету С-32 длительный полет на сверхзвуковых скоростях без использования форсажа.

В 1988 году, ввиду ухудшающейся экономической обстановки в стране, проект С-32 едва не был закрыт, но за него вступилось командование военно-морского флота. Адмиралы ознакомились с расчетными характеристиками перспективного самолета и потребовали создать на его базе палубный истребитель. В течение нескольких месяцев КБ им. Сухого создало проект Су-27КМ. Фактически это был значительно доработанный планер С-32, оснащенный оборудованием и вооружением Су-33. Согласно проекту, машина имела максимальный взлетный вес на уровне 40 тонн, что при использовании двигателей РД-79М не позволяло взлетать с трамплина авианесущих крейсеров так, как это делали Су-33. Для решения этой проблемы был предложен т.н. баллистический взлет. Суть этой методики заключалась в том, что недостаточная скорость при отрыве от трамплина компенсировалась высотой и характеристиками крыла обратной стреловидности. Благодаря КОС, теряя несколько метров высоты, самолет мог набрать необходимую скорость и перейти в горизонтальный полет. Самолеты с крылом прямой стреловидности не могли использовать баллистический взлет, поскольку недостаточные подъемная сила и горизонтальная скорость гарантированно привели бы к падению в воду.

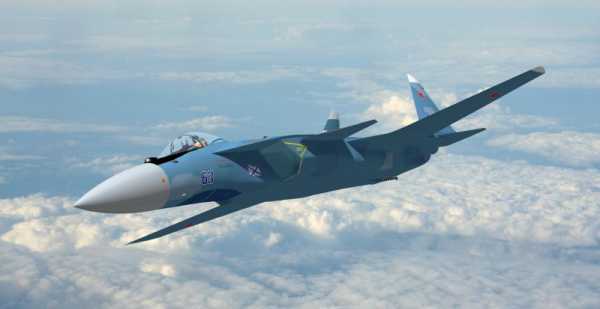

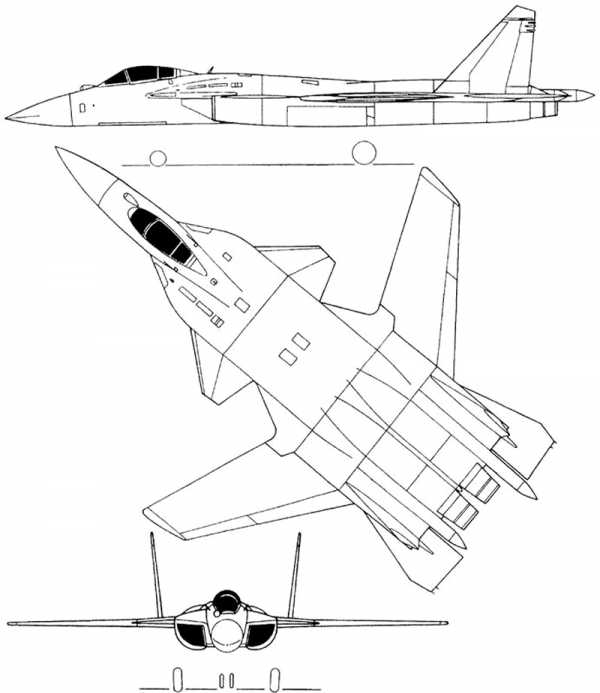

Многоцелевой палубный истребитель Су-27КМ (позднее С-32), проектировавшийся в ОКБ им. П.О.Сухого для оснащения советских авианосцев проектов 1143.5 («Кузнецов»), 1143.6 («Варяг») и атомных 1143.7 (головной — «Ульяновск»). После распада СССР проект Су-27КМ в виде создания боевого истребителя был прекращен из-за свертывания строительства авианосцев и возникших финансовых проблем, а тема была преобразована в научно-исследовательскую работу по изучению «крыла обратной стреловидности» (КОС), в ходе которой экземпляр для статических прочностных испытаний был достроен до экспериментального самолета С.37 «Беркут», ныне известного как Су-47

Проект С-37

Ухудшающаяся экономическая ситуация в стране не позволила ВМФ получить перспективный палубный истребитель. В планы КБ им. Сухого входило строительство нескольких прототипов самолета Су-27КМ, но прекращение финансирования не позволило сделать это. В начале девяностых авиастроители приняли решение продолжить исследования по теме крыла обратной стреловидности, используя уже имеющиеся наработки. Очередной проект был призван объединить в себе все достижения и технические решения с поправкой на финансовые проблемы и состояние авиационной промышленности. Проект получил название С-37.

В первую очередь необходимо отметить, что сокращение финансирования и возвращение проекту статуса инициативного сказалось на численности планируемых прототипов. Было решено строить лишь один опытный образец. Согласно некоторым источникам, построенный планер сначала отправили на статические испытания, где, пользуясь самыми современными методиками, оценили его фактическую прочность. Какие-либо разрушающие нагрузки при этом не прилагались, а все воздействия соответствовали расчетным эксплуатационным. Это позволило значительно снизить стоимость проекта за счет строительства дополнительных планеров. После статических испытаний первый планер был дооборудован до состояния полноценного самолета.

Готовый экспериментальный самолет С-37 «Беркут» интересен как для специалистов, так и для широкой общественности. Внимание первой привлекают примененные технологии, второй – необычный внешний вид и заявленные возможности. С аэродинамической точки зрения С-37 представляет собой интегральный продольный триплан с высокорасположенным крылом обратной стреловидности. Переднее и хвостовое горизонтальное оперение выполнены цельноповоротными и имеют сравнительно небольшую площадь. По некоторым данным, аэродинамические характеристики С-37 позволяют ему выходить на углы атаки до 120° и выполнять т.н. динамическое торможение («кобра Пугачева»), однако на испытаниях и в ходе показательных выступлений эта возможность почти не использовалась ввиду ограничений по режимам полета.

Одним из главных достижений КБ им. Сухого, Иркутского авиационного завода и смежных предприятий можно считать создание технологии производства длинномерных композитных деталей. В ходе производства формируются крупные плоские детали, которым затем можно придавать сложную конфигурацию. Готовые детали стыкуются друг с другом с высочайшей точностью. Внешняя поверхность планера самолета С-37 состоит из большого количества подобных композитных панелей, самые крупные из которых имеют длину около 8 метров. Благодаря этому минимизировано количество стыков и различных выступающих деталей, в том числе и крепежа. В конечном счете применение крупных композитных панелей благотворно сказалось как на жесткости конструкции крыла, так и на аэродинамике всего самолета.

Масса пустого самолета С-37 равнялась 19500 кг, причем около 13% приходилось на детали из композиционных материалов. Ввиду экспериментального характера проекта в конструкции самолета использовались не только специально созданные по новым технологиям элементы, но и уже освоенные в производстве и заимствованные с других самолетов. К примеру, шасси, фонарь и некоторые бортовые системы почти без изменений были взяты у самолетов Су-27.

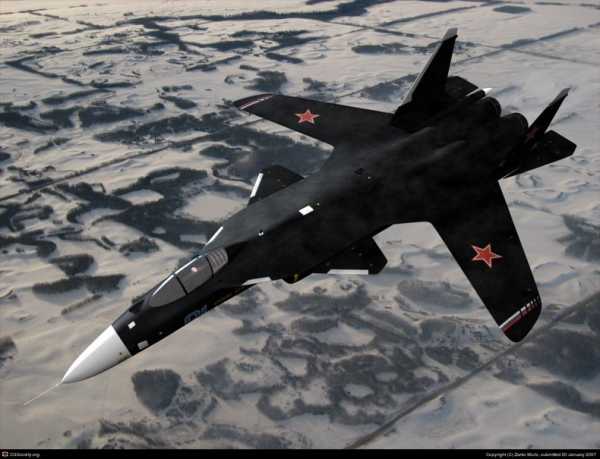

Крыло обратной стреловидности самолета С-37 имеет консоли со стреловидностью по передней кромке -20° и -37° по задней. В корневой части передняя кромка формирует наплыв прямой стреловидности. Сопряжение наплыва и консоли с прямой и обратной стреловидностями позволило улучшить обтекание в этой части планера. Передняя кромка крыла оснащена отклоняемым носком, задняя – односекционными закрылком и элероном. Механизация почти полностью занимает кромки крыла. Ввиду требований по жесткости конструкция крыла на 90% состоит из композитных деталей. Оставшиеся элементы изготовлены из металла и используются в силовом наборе.

Близко к центральной части фюзеляжа, по бокам от воздухозаборников, на самолете Су-37 имеется цельноповоротное переднее горизонтальное оперение трапециевидной формы. Хвостовое горизонтальное оперение также выполнено цельноповоротным и имеет характерную вытянутую форму с большой стреловидностью передней кромки. Вертикальное оперение похоже на кили истребителя Су-27, однако имеет меньшую площадь. За счет некоторых нюансов конструкции удалось заметно увеличить эффективность его работы, что позволило уменьшить площадь.

Фюзеляж самолета С-37 имеет плавные обводы, а его сечение в основном близко к овальному. Конструкция носовой части близка к конструкции соответствующих агрегатов планера самолета Су-27. По бокам от задней части кабины пилота размещены нерегулируемые воздухозаборники. Их форма образована сектором круга, усеченого поверхностями фюзеляжа сбоку и корневого наплыва центроплана сверху. На верхней поверхности средней части фюзеляжа, рядом с корневой частью крыла, имеются дополнительные воздухозаборники, используемые на взлете и посадке или при интенсивном маневрировании. Как видно из формы фюзеляжа, каналы воздухозаборников на пути к двигателям изгибаются, что, среди прочего, прикрывает лопатки компрессоров и тем самым снижает заметность самолета во фронтальной проекции. По бокам от сопел двигателей на самолете С-37 имеются сравнительно небольшие обтекатели, внутри которых может быть размещено необходимое радиоэлектронное оборудование соответствующих размеров.

Ввиду отсутствия иных подходящих двигателей, готовых к производству, для установки на самолет С-37 были выбраны ТРДДФ Д-30Ф11. Эти двигатели представляют собой дальнейшее развитие Д-30Ф6, использующихся на перехватчиках МиГ-31. Предполагалось, что в дальнейшем С-37 сможет получить новые более совершенные двигатели с большей тягой, меньшим расходом топлива и системой управления вектором тяги. Турбореактивные двигатели с форсажной тягой по 15600 кгс дали самолету с нормальной взлетной массой около 25,6 тонны довольно высокие характеристики. Заявленная максимальная скорость полета – 2200 км/ч на большой высоте и 1400 км/ч у земли. Практический потолок был определен на уровне 18000 метров, практическая дальность – 3300 километров.

О составе бортового оборудования самолета С-37 до сих пор известно не очень много. По имеющимся данным, самолет оборудован электродистанционной системой управления, созданной на основе ЭДСУ самолета Су-27. Также имеются инерциальная навигационная система с возможностью использования сигнала навигационных спутников, а также современные системы связи. На самолете С-37 для облегчения работы летчика было установлено катапультное кресло К-36ДМ, отличающееся от серийных изделий этой модели. Спинка кресла на «Беркуте» расположена под углом 30° к горизонтали. Это помогает летчику легче переносить перегрузки, возникающие при интенсивном маневрировании. Согласно некоторым источникам, на С-37 использовались необычные для отечественных боевых самолетов органы управления: вместо стандартной центральной ручки управления самолетом была использована небольшая ручка, размещенная на правой приборной панели. Ручки управления двигателями и педали при этом остались прежними, аналогичными использованным на Су-27.

Будучи экспериментальным самолетом, прототип С-37 не нес никакого вооружения. Тем не менее, в левом крыльевом наплыве было предусмотрено место для автоматической пушки ГШ-301 с боекомплектом (по некоторым данным, опытный самолет все же получил пушку), а в средней части фюзеляжа имелся грузоотсек для вооружения. Насколько это известно, в ходе первых испытаний С-37 не нес никакого вооружения, поскольку целью полетов была проверка летных качеств машины.

Испытания и известность

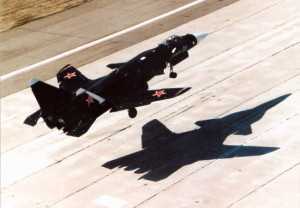

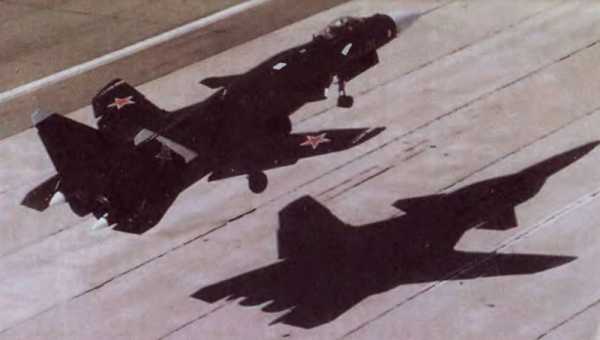

Первый полет самолета С-37 (первый прототип с учетом возможного строительства нескольких машин носил название С-37-1) состоялся 25 сентября 1997 года. Под управлением летчика-испытателя И. Вотинцева новый самолет провел в воздухе около получаса и не вызвал никаких серьезных нареканий. Первая серия испытательных полетов продлилась до весны 1998 года, после чего был сделан перерыв. В течение некоторого времени конструкторы фирмы «Сухой» анализировали собранную информацию, вносили необходимые коррективы в проект, дорабатывали машину и составляли программу следующего этапа испытаний.

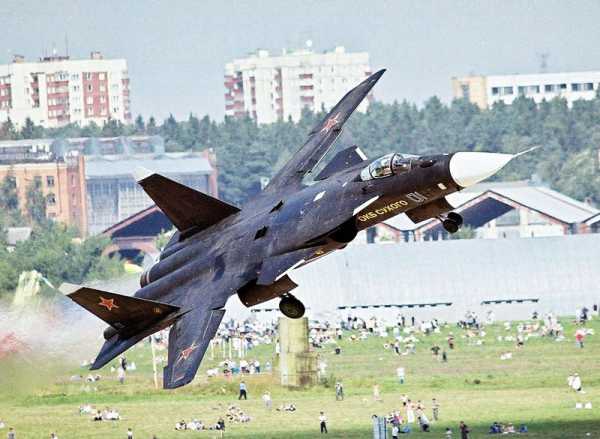

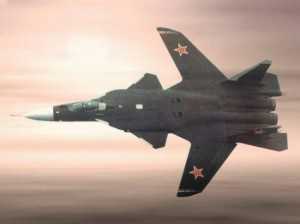

Впервые широкой общественности самолет С-37 «Беркут» был показан лишь в 1999 году на международном аэрокосмическом салоне МАКС. Демонстрация могла состояться и раньше, на выставке МАКС-1997. Летом 97-го года опытная машина уже была в Жуковском и готовилась к испытаниям. Были предложения показать экспериментальный самолет на статической стоянке, но командование ВВС не одобрило их. Стоит отметить, через два года «Беркут» тоже не попал на статическую стоянку. Уровень секретности проекта был таков, что единственный самолет вырулил на взлетную полосу аэродрома только перед своим демонстрационным полетом. После посадки его отбуксировали в один из ангаров, подальше от зрительских глаз.

Несмотря на почти двухлетнюю задержку с демонстрацией самолета общественности, первая информация о нем появилась в средствах массовой информации уже через несколько дней после первого полета. Официальное подтверждение факта существования нового российского самолета с КОС произвело ожидаемый результат – по всему миру разразились споры об особенностях и перспективах С-37. Интересной особенностью освещения проекта в СМИ стал тот факт, что «Беркут» почти сразу был объявлен перспективным истребителем пятого поколения, который в течение самого ближайшего времени пойдет в серию и начнет поступать в войска. Заявления фирмы «Сухой» об экспериментальном характере проекта с трудом пробивались через прочий информационный шум.

На фоне массы обсуждений и горячих споров сотрудники компании «Сухой», ЛИИ и смежных предприятий вели испытания нового самолета, собирая массу важных данных. Прототип С-37-1 помог установить правильность некоторых технических решений и показать ошибочность других. В начале двухтысячных годов вновь возобновились разговоры о создании на базе С-37 боевого самолета. Предлагалось оснастить его современным комплексом бортового радиоэлектронного оборудования, в том числе радиолокационной станцией переднего обзора с фазированной антенной решеткой и дополнительной РЛС для наблюдения за задней полусферой. В состав вооружения перспективного истребителя предлагалось включить управляемые и неуправляемые ракеты и бомбы, которые он мог бы нести на внутренней и внешней подвеске.

Естественно, все попытки создания боевого самолета на основе экспериментального «Беркута» не привели ни к какому результату. Компания «Сухой» продолжила использовать единственный прототип в сугубо исследовательских целях, время от времени показывая его на выставках. Так, к примеру, на салоне МАКС-2001 самолет С-37-1 впервые был показан под новым названием – Су-47. Причины такого изменения были продиктованы, в первую очередь, привлечением внимания к проекту. Литера «С» в практике фирмы «Сухой» всегда присваивалась опытным машинам, а готовые самолеты получали индекс «Су». Смена названия никак не повлияла на испытательную программу.

Испытания самолета С-37-1 или Су-47 продолжались в течение нескольких лет. Самолет проверяли на разных скоростях и режимах полета. По некоторым данным, активная проверка возможностей «Беркута» привела к некоторым проблемам с различными агрегатами конструкции. По этой причине в конце первых этапов испытаний были введены ограничения на максимальную скорость полета, угол атаки и т.п.

Проект С-37/Су-47 «Беркут» позволил российским авиастроителям проверить несколько важных идей и собрать массу информации о самолетах с крылом обратной стреловидности. Полученные сведения о характере обтекания и поведения самолета с КОС на разных режимах полета позволили отечественной авиационной науке закрыть несколько белых пятен в теориях. К середине прошлого десятилетия единственный прототип «Беркута» выполнил все запланированные программы полетов и встал на стоянку.

Необходимо отметить, что после окончания основной программы испытаний самолету Су-47 довелось поучаствовать в еще одних исследовательских работах. Поскольку это был единственный отечественный самолет, имеющий габариты истребителя, но при этом оснащенный внутренним грузоотсеком, его выбрали в качестве платформы для отработки некоторых элементов будущего истребителя Т-50 (программа ПАК ФА). В 2006-2007 годах «Беркут» получил новый грузоотсек, созданный по проекту Т-50. Целью такой доработки была проверка створок и внутреннего оснащения отсека на работоспособность в условиях реального полета. Су-47 с таким грузоотсеком совершил около 70 полетов с открытыми створками. Интересно, что створки первого испытательного отсека открывались и фиксировались еще на земле. В 2008-2009 годах Су-47 получил обновленный объем для полезной нагрузки с механизмами открытия створок. В 2009 году было выполнено 25 полетов с открытием створок.

Насколько известно, Су-47 использовался в качестве стенда не только для створок грузоотсека. В ходе новых испытаний в рамках программы ПАК ФА он нес весовые имитаторы перспективных управляемых ракет. Информация, полученная в ходе новых тестовых полетов самолета Су-47, активно использовалась на окончательных этапах создания грузоотсеков перспективного истребителя Т-50.

Первый прототип самолета С-37-1 начал строиться два десятилетия назад, взлетел в 1997 году и активно испытывался до первой половины двухтысячных годов. Проект самолета с крылом обратной стреловидности закрыт несколько лет назад. Экспериментальный самолет показал все, на что способен и позволил собрать максимум необходимых сведений. Более того, Су-47, который лишь по ошибке считали истребителем пятого поколения, стал летающей лабораторией для отработки новых технологий, связанных с вооружением перспективных самолетов.

Участие самолета в важных экспериментах и испытаниях отчасти плохо сказалось на возможных показах широкой общественности. Су-47 регулярно принимал участие в авиасалонах в Жуковском вплоть до середины прошлого десятилетия, но ни разу не попал на статическую стоянку. Все демонстрации заключались в показательных полетах. Специалисты и интересующаяся общественность так и не смогла вблизи осмотреть интересный, но не имеющий почти никаких практических перспектив самолет.

Несмотря на давнее завершение проекта, до сих пор не прекращаются споры о плюсах и минусах или перспективах как самолета Су-47, так и всего класса авиационной техники с крылом обратной стреловидности. Раз за разом обсуждаются плюсы и минусы КОС, проекты самолетов с ним и т.п. Единого мнения о перспективах самолетов, подобных Су-47, нет до сих пор. Что касается самого проекта «Беркут», то его следует признать удачным. Хотя Су-47 и не стал основой для перспективных истребителей, превосходящих по своим характеристикам всю современную технику, он сделал все то, для чего предназначался. С-37/Су-47 создавался как экспериментальный самолет для отработки новых технологий. С этой задачей он справился блестяще, а роль новейших боевых самолетов с уникальными характеристиками должны взять на себя другие разработки.

nlo-mir.ru

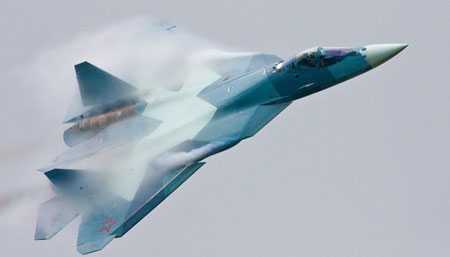

Проект «Беркут»: как уникальный Су-47 превратился в Т-50

Запомнившийся как С-37, Су-47 и по названию «Беркут», этот истребитель так и остался в единственном исполнении. Как «летающая лаборатория», он по прежнему в строю и числится на балансе ОКБ Сухого – до сих пор периодически летает и все еще остается «самолетом-загадкой», основные тайны которого так и не стали известны широкой публике.

Еще на этапе моделирования сама конструкция самолета являлась государственной тайной – еще бы, первый отечественный самолет с крылом обратной стреловидности (КОС). Помимо визуальной несхожести со всеми остальными типами самолетов, где крылья либо поперечны с корпусом, либо оттянуты назад, этот истребитель хищно выставлял их… вперед.

К проектированию этого самолета приступили в конце 80-х годов. О новом самолете было известно лишь то, что главной его особенностью является конструкция крыльев, что советские авиаконструкторы прилюдно отрицали. Без «утечки» не обошлось – некоторые особенности конструкции самолета были раскрыты благодаря снимку модели. Стало ясно, что это проект совершенно нового самолета, обозначенного как пятое поколение отечественных истребителей. Сенсация!

Кстати, сенсацией самолет стал еще до того момента, когда впервые поднялся в воздух. Это произошло 15 сентября 1997 года. Тогда им управлял летчик-испытатель ОКБ Сухого Игорь Вотинцев. Об особенностях пилотирования самолета не знали даже основные конкуренты – американцы, создававшие свои истребители с крылом обратной стреловидности, которые после многих лет испытаний хоть и полетели, но были признаны неперспективными. Боевые возможности Су-47 всегда оставались под грифом «совершенно секретно», хотя на него так и не «навешали» полный комплект ракетного вооружения и радиолокационных станций.

Сегодня еще один летчик-испытатель, которому довелось неоднократно поднимать в небо «Беркут», Герой России Сергей Богдан, оценивает этот самолет как «эпохальное конструкторское решение с нестандартными характеристиками пилотирования».

«Этот самолет очень габаритный и легкий в управлении, что достаточно неожиданно при наличии мощных двигателей и тяжелых контейнеров для бомбового и ракетного вооружения, – рассказывает Сергей Богдан, который испытал добрый десяток истребителей, в том числе и ПАК ФА – перспективный авиационный комплекс фронтовой авиации Т-50. – Он легок в управлении и при необходимой переподготовке может быть управляем даже молодыми выпускниками военных авиационных училищ. Боковая ручка управления в компактной кабине истребителя также весьма удобна – таких раньше в отечественных самолетах не встречалось. Этот самолет, как и его современные аналоги, «заточен» на то, чтобы пилот не отвлекался на выполнение боевой задачи – дерни ручку и не задумывайся о совершении воздушного маневра, ищи наземную или воздушную цель».

Летчик-испытатель оценивает Су-47 «Беркут» как легкий в управлении и боевом применении самолет. Ему самому порой хочется, как истинному спортсмену, «разогреть мышцы» на более тяжелых «снарядах», например, на самолетах 3-го поколения типа Су-24, более сложных в управлении. Но это – как каприз профессионала, испытателя.

«Чем выше поколение самолета, тем легче его управление и боевое применение, – говорит Сергей Богдан. – Мне «Беркут» очень понравился. Как говорится – лег в ручку».

Что представляет из себя Су-47?

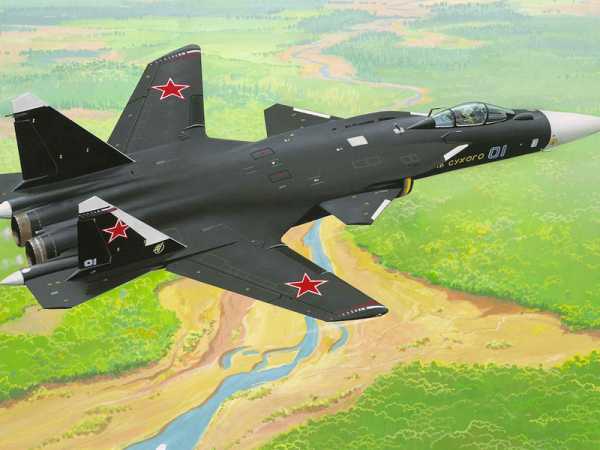

Конструкция самолета скомпонована по схеме интегрального неустойчивого триплана, имеющего высоко расположенное крыло обратной стреловидности, центральноповоротное заднее хвостовое оперение небольшой площади. Как утверждают летчики-испытатели, этот самолет «увертлив» на малых скоростях и способен совершать воздушные пируэты, которые не могут делать другие истребители.

Кстати, во время производства деталей для экспериментального самолета была применена новая технология – детали обшивки удалось получить в плоском виде, придавая им необходимую форму, когда кривизна совпадала со стыковкой с полной точностью. Благодаря крупногабаритным панелям удалось уменьшить массу истребителя и снизить его заметность на радарах. Этому способствовали и композитные материалы, примененные в его обшивке.

Истребитель Су-47 оснащен современным отечественным бортовым оборудованием. К нему относится многоканальная цифровая ЭДСУ – электродистанционная система управления, интегральная автоматизированная система управления полетом, навигационный комплекс, включающий инерциальную навигационную систему на лазерных гироскопах и спутниковую навигацию.

Этот самолет, относящийся к пятому поколению, должен был обладать способностью осуществлять всеракурсный обстрел целей в ближнем воздушном бою, а также вести многоканальную ракетную стрельбу при ведении боя на большой дальности. Предусматривалась автоматизация управления бортовыми информационными и помеховыми системами, а также повышенная боевая автономность за счет установки в кабине одноместного самолета индикатора тактической обстановки с возможностью микширования информации – одновременного вывода и взаимного наложения в едином масштабе «картинок» от различных датчиков.

Аэродинамика и бортовые системы истребителя должны были обеспечивать возможность изменения угловой ориентации и траектории движения самолета без сколько-нибудь ощутимых опозданий, не требуя при этом строгой координации и согласования движений управляющих органов. От самолета требовалось «прощать» грубые погрешности пилотирования в широком диапазоне условий полета – об этом рассказал и летчик-испытатель Сергей Богдан.

Итог авиапроекта истребителя нового поколения под общим названием «Беркут» позволил российским авиастроителям проверить несколько важных идей и собрать массу информации о самолетах с крылом обратной стреловидности. Полученные сведения о характере обтекания и поведения самолета с КОС на разных режимах полета позволили отечественной авиационной науке закрыть несколько белых пятен в теориях.

«Этот проект стал одним из лучших вариантов создания целого комплекса летательных аппаратов, которые получили богатую перспективу, – говорит генконструктор Су-47, нынешний глава Объединенной авиационной корпорации Михаил Погосян. – По разработкам «Беркута» мы вышли на нынешний самолет пятого поколения – Т-50. Его опыт поможет и другим новым истребителям».

Можно напомнить, что после окончания основной программы своих испытаний именно самолету Су-47 довелось стать основной платформой для отработки элементов будущего истребителя Т-50 (программа ПАК ФА). А в 2006-2007 годах «Беркут» получил новый грузоотсек, созданный по проекту Т-50. Целью такой доработки была проверка створок и внутреннего оснащения отсека на работоспособность в условиях реального полета.

Несмотря на давнее завершение проекта, до сих пор не прекращаются споры о плюсах и минусах или перспективах самолета Су-47 как класса авиационной техники с крылом обратной стреловидности. Плюсы и минусы КОС обсуждаются до сих пор. Единого мнения о перспективах самолетов, подобных «Беркуту», нет до сих пор.

Что касается самого проекта, то его признали удачным и сами авиаконструкторы, и военные летчики. Хотя Су-47 и не стал основой для перспективных истребителей, превосходящих по своим характеристикам всю современную технику, он сделал все для отработки новых технологий. «Роль новейших боевых самолетов с подобными уникальными характеристиками возьмут на себя другие разработки», – считает Михаил Погосян.

/Виктор Сокирко, tvzvezda.ru/

army-news.ru

Самолет Су-47 «Беркут»

Эти и другие преимущества КОС позволяли создать новый истребитель, характеристики которого были бы заметно выше, чем у машин традиционной схемы. Но, как всегда бывает, преимущества сопровождались серьезными недостатками и проблемами, которые предстояло решить в ближайшем будущем. Крыло обратной стреловидности поставило перед конструкторами следующие вопросы:
— упругая дивергенция крыла. КОС на определенных скоростях начинает скручиваться, что может привести к его разрушению. Решением проблемы виделось увеличение жесткости крыла;
— вес конструкции. Достаточно жесткое крыло, выполненное из имевшихся в то время материалов, получалось слишком тяжелым;
— лобовое сопротивление. При дальнейшем увеличении скорости достаточно жесткое крыло отрицательной стреловидности сталкивается с новыми проблемами. Специфический характер обтекания крыла приводит к ощутимому увеличению лобового сопротивления в сравнении с характеристиками крыла с прямой стреловидностью;
— смещение аэродинамического фокуса. На больших скоростях самолет с КОС вынужден активнее осуществлять продольную балансировку.
Только решение всех этих проблем, прямо связанных с обратной стреловидностью крыла, могло дать положительный эффект в виде описанных выше преимуществ. Конструкторы под руководством М.П. Симонова занялись поиском решений.
Уже на ранних стадиях проекта С-22 определились основные технологические решения, которые позже были применены на С-37. Крыло достаточной жесткости предлагалось делать с широким использованием углепластиков. Количество металлических деталей сократили до минимума. Кроме того, крыло оснастили развитой механизацией с отклоняемыми носками, призванными оптимизировать обтекание на больших углах атаки. Облик самолета С-22 определился к середине восьмидесятых. Это был однодвигательный истребитель с аэродинамической схемой «утка». Возможно, к концу десятилетия С-22 мог бы совершить свой первый полет, но в Советском Союзе не нашлось подходящего двигателя. Все имеющиеся авиационные моторы не давали требуемой тяговооруженности.
Были проведены исследования на предмет возможного изменения проекта под новый двигатель из числа существующих. Эти работы закончились без особого успеха: самолет все равно оставался слишком тяжелым для имевшихся двигателей. В связи с этим на основе С-22 начали проектировать новый самолет С-32. Аэродинамические особенности С-32 почти полностью соответствовали предыдущему проекту, но была применена новая силовая установка. Два ТРДДФ РД-79М с тягой по 18500 кгс могли обеспечить потяжелевшей машине достаточные показатели тяговооруженности. Более того, расчеты показывали, что эти двигатели были способны обеспечить самолету С-32 длительный полет на сверхзвуковых скоростях без использования форсажа.
В 1988 году, ввиду ухудшающейся экономической обстановки в стране, проект С-32 едва не был закрыт, но за него вступилось командование военно-морского флота. Адмиралы ознакомились с расчетными характеристиками перспективного самолета и потребовали создать на его базе палубный истребитель. В течение нескольких месяцев КБ им. Сухого создало проект Су-27КМ. Фактически это был значительно доработанный планер С-32, оснащенный оборудованием и вооружением Су-33. Согласно проекту, машина имела максимальный взлетный вес на уровне 40 тонн, что при использовании двигателей РД-79М не позволяло взлетать с трамплина авианесущих крейсеров так, как это делали Су-33. Для решения этой проблемы был предложен т.н. баллистический взлет. Суть этой методики заключалась в том, что недостаточная скорость при отрыве от трамплина компенсировалась высотой и характеристиками крыла обратной стреловидности. Благодаря КОС, теряя несколько метров высоты, самолет мог набрать необходимую скорость и перейти в горизонтальный полет. Самолеты с крылом прямой стреловидности не могли использовать баллистический взлет, поскольку недостаточные подъемная сила и горизонтальная скорость гарантированно привели бы к падению в воду.

tehnowar.ru

Экспериментальный истребитель Су-47 «Беркут» | Армейский вестник

• В конце сентября 1997 года в истории отечественной авиации произошло историческое событие — состоялся полет нового экспериментального самолета, Су-47 «Беркут». Хищная черная птица с белым носом, оторвавшись от бетона взлетно-посадочной полосы аэродрома в Жуковском, быстро исчезла в сером подмосковном небе, возвестив громом своих турбин о начале нового этапа в биографии российской истребительной авиации.
• Исследования облика истребителя пятого поколения начались в нашей стране, как и в США, в середине 1970 годов, когда машины четвертого поколения — СУ-27 и МиГ-29 — делали лишь свои первые шаги. Новые самолеты должны были иметь значительно более высокий боевой потенциал, чем их предшественники.

• К работе были привлечены ведущие отраслевые научные центры и ОКБ. Совместно с заказчиком постепенно были сформулированы основные положения концепции нового истребителя — многофункциональность, т.е. высокая эффективность при поражении воздушных, наземных, надводных и подводных целей, наличие круговой информационной системы, освоение крейсерских режимов полета на сверхзвуковых скоростях.

• Предусматривалось и достижение кардинального уменьшения заметности самолета в радиолокационном и инфракрасном диапазонах в сочетании с переходом бортовых датчиков на пассивные методы получения информации, а также на режимы повышенной скрытности. Предполагалась интеграция всех имеющихся информационных средств и создание бортовых экспертных систем.

• Самолет пятого поколения должен был обладать способностью осуществлять всеракурсный обстрел целей в ближнем воздушном бою, а также вести многоканальную ракетную стрельбу при ведении боя на большой дальности. Предусматривалась автоматизация управления бортовыми информационными и помеховыми системами; повышенная боевая автономность за счет установки в кабине одноместного самолета индикатора тактической обстановки с возможностью микширования информации (т.е. одновременного вывода и взаимного наложения в едином масштабе «картинок» от различных датчиков), а также использования систем телекодового обмена информацией с внешними источниками.

• Аэродинамика и бортовые системы истребителя пятого поколения должны были обеспечивать возможность изменения угловой ориентации и траектории движения самолета без сколько-нибудь ощутимых запаздываний, не требуя при этом строгой координации и согласования движений управляющих органов. От самолёта требовалось «прощать» грубые погрешности пилотирования в широком диапазоне условий полета. Перспективный самолет планировалось оснастить автоматизированной системой управления на уровне решения тактических задач, имеющей экспертный режим «в помощь летчику».

• Одним из важнейших требований к российскому истребителю пятого поколения являлась «сверхманевренность» — способность сохранять устойчивость и управляемость на углах атаки 90 ^{и более. Следует заметить, что сверхманевренность первоначально фигурировала и в требованиях к американскому истребителю пятого поколения, создававшемуся, практически одновременно с российской машиной, по программе ATF.
• Однако в дальнейшем американцы, столкнувшись с трудноразрешимой задачей совместить в одном самолете малую заметность, сверхзвуковую крейсерскую скорость и сверхманевренность, вынуждены были пожертвовать последней (маневренные возможности американского истребителя ATF/F-22, вероятно, лишь приближаются к уровню, достигнутому на модернизированном самолете Су-27, оснащенном системой управления вектором тяги).}

• Отказ ВВС США от достижения сверхманевренности мотивировался, в частности, быстрым совершенствованием авиационного вооружения: появление высокоманевренных всеракурсных ракет, нашлемных систем целеуказания и новых головок самонаведения позволяло отказаться от обязательного захода в заднюю полусферу противника. Предполагалось, что воздушный бой теперь будет вестись на средних дальностях с переходом в маневренную стадию лишь в крайнем случае, «если что-то сделано не так».

• Однако в истории военной авиации уже не раз отказывались от ближнего маневренного воздушного боя, но впоследствии теоретические выкладки опровергались жизнью — во всех вооруженных конфликтах (за исключением, разве что, бутафорской «Бури в пустыне») истребители, вступавшие в бой на больших дальностях, как правило, переводили его на меньшие дистанции и часто завершали меткой пушечной очередью, а не ракетным пуском. Вполне прогнозируется ситуация, когда совершенствование средств РЭБ, а также уменьшение радиолокационной и тепловой заметности истребителей приведет к падению относительной эффективности ракет большой и средней дальности.

• Кроме того, даже при ведении дальнего ракетного боя с использованием обеими сторонами оружия примерно равных возможностей, преимуществом будет обладать тот противник, который сумеет быстрее сориентировать свой истребитель в направлении цели, что позволит полнее использовать динамические возможности своих ракет. В этих условиях особое значение приобретает достижение максимально высоких угловых скоростей неустановившегося разворота, как на дозвуковой, так и на сверхзвуковой скорости. Поэтому требование сверхманевренности для российского истребителя пятого поколения, несмотря на всю сложность проблемы, осталось неизменным.

• В качестве одного из решений, обеспечивающих получение требуемых маневренных характеристик, рассматривалось применение крыла обратной стреловидности (КОС). Такое крыло, обеспечивающее определенные компоновочные преимущества по сравнению с крылом прямой стреловидности, пытались использовать в военной авиации ещё в 1940-e годы.

• Однако в то время реализовать преимущества такого крыла не удалось, т.к. КОС оказалось особо подвержено аэродинамической дивергенции потере статической устойчивости при достижении определенных значений скорости и углов атаки. Конструкционные материалы и технологии того времени не позволяли создать крыло обратной стреловидности, имеющее достаточную жесткость. К обратной стреловидности создатели боевых самолетов вернулись лишь в середине 1970-х, когда в СССР и США притупили к работам по изучения облика истребителя пятого поколения.

• Применение КОС позволяло улучить управляемость на малых полётных скоростях и повысить аэродинамическую эффективность во всех областях летных режимов. Компоновка с крылом обратной стреловидности обеспечивала лучшее сочленение крыла и фюзеляжа, а также оптимизировала распределения давления на крыле и ПГО. Однако создание КОС ставило ряд сложнейших задач, решить которые можно было лишь в результате проведения широкомасштабных исследований.

• Фактически единственным летательным аппаратом с КОС, попавшим в серию, стала американская стратегическая крылатая ракета Хьюз AGM-129 АСМ, предназначенная для вооружения бомбардировщиков В-52. Однако применительно к этому ЛА выбор крыла обратной стреловидности был обусловлен, в первую очередь, соображениями малозаметности: радиолокационное излучение, отраженное от передней кромки крыла, экранировалось корпусом ракеты.

• Работы по формированию облика отечественного маневренного самолета с КОС велись крупнейшими авиационными научными центрами страны — ЦАГИ и СибНИА. В частности, в ЦАГИ продувалась модель самолета с КОС, выполненная на базе самолета МиГ-23, а в Новосибирске изучалась компоновка СУ-27 с крылом обратной стреловидности. Имевшийся научный задел и позволил ОКВ Сухого взяться за решение небывало сложной задачи создания первого в мире сверхзвукового боевого самолета с крылом обратной стреловидности.

• Летом 1997 года прототип истребителя пятого поколения ОКБ Сухого (также, как и его «соперник» МАПО-МИГ, известный как «1-42») уже находился на территории ЛИИ им.Громова в Жуковском. В сентябре начались скоростные рулёжки, а уже 25 числа того же месяца самолет, поучивший рабочий индекс Су-47 и гордое имя «Беркут», пилотируемый летчиком-испытателем Игорем Вотинцеым, совершил свой первый полет.

• Следует отметить, что российская машина отстала от своего американского соперника — первого опытного истребителя Локхид-Мартин F-22A «Рэптор» («Орел-могильник») лишь на 18 дней («Рэптор» выполнил свой первый полет 7 сентября, 14 сентября он вновь поднялся в воздух, после чего полеты прекратили до июля 1998 года, а F-22A поставили на доработку).

• Попробуем составить представление о новом летательном аппарате ОКБ Сухого, опираясь на фотографии опытного самолета, а также немногочисленные материалы о Су-47, опубликованные на страницах российской и зарубежной печати.

• Су-47 «Беркут» выполнен по аэродинамической схеме «продольный интегральный триплан», ставшей фирменной особенностью самолетов этого ОКВ. Крыло плавно сопрягается с фюзеляжем, образуя единую несущую систему. К особенностям компоновки относятся развитые крыльевые наплывы, под которыми помещены нерегулируемые воздухозаборники двигателей, имеющие в сечении форму, близкую к сектору круга.

• Планер самолета изготовлен с широким использованием композиционных материалов (КМ). Применение перспективных композитов обеспечивает повышение весовой отдачи на 20-25%, ресурса — в 1,5-3,0 раза, коэффициента использования материалов до 0,85, снижение трудозатрат на изготовление деталей на 40-60%, а также получение требуемых теплофизических и радиотехнических характеристик. В то же время опыты, проведенные в США в рамках программы F-22, свидетельствуют о меньшей боевой живучести конструкций из углепластика по сравнению с конструкциями, выполненными из алюминиевых и титановых сплавов.

• Крыло истребителя имеет развитую корневую часть с большим (порядка 75^{) прямым углом стреловидности по передней кромке и плавно сопрягаемую с ней консольную часть с обратной стреловидностью (по передней кромке — порядка 20). Крыло оснащено флаперонами, занимающими более половины размаха, а также элеронами. Возможно, на передней кромке имеются и отклоняемые носки (хотя опубликованные фотографии самолета Су-47 не позволяют сделать однозначный вывод об их наличии).}

• Цельноповоротное переднее горизонтальное оперение (ПГО) размахом около 7,5 м имеет трапециевидную форму. Угол его стреловидности по передней кромке — порядка 50^{. Заднее горизонтальное оперение относительно небольшой площади также выполнено цельноповоротным, с углом стреловидности по передней кроме порядка 75. Его размах — около 8 м. Двухкилевое вертикальное оперение с рулями направления крепится к центропланной части крыла и имеет «развал» во внешнюю сторону.}

• Фонарь кабины Су-47 практически идентичен фонарю истребителя Су-27. Однако на модели самолета, фотография которой попала на страницы зарубежной печати, фонарь выполнен беспереплётным, как и у американского «Рэптора» (это улучшает обзор, способствует снижению радиолокационной заметности, но затрудняет процесс катапультирования).

• Основные одноколёсные опоры шасси Су-47 крепятся к фюзеляжу и убираются вперед по полету с разворотом колес в ниши за воздухозаборниками двигателей. Передняя двухколесная опора убирается в фюзеляж вперед по направлению полета. База шасси -приблизительно 8 м, колея — 4 м.
• В печати сообщалось, что опытный самолет оснащён двумя двигателями пермского НПО «Авиадвигатель» Д-30Ф6 (2×15500 кгс, сухая масса 2х2416 кг), применяемыми, также, на истребителях-перехватчиках МиГ-31. Однако в дальнейшем эти ТРДДФ, очевидно, будут заменены двигателями пятого поколения.

• Нет сомнений, что на новой машине применено наиболее современное бортовое оборудование, созданное отечественной промышленностью — цифровая многоканальная ЭДСУ, автоматизированная интегральная система управления, навигационный комплекс, в состав которого входит ИНС на лазерных гироскопах в сочетании со спутниковой навигацией и «цифровой картой», уже нашедшие применение на таких машинах, как Су-30МКИ, Су-32/34 и Су-32ФН/34. Самолет оснащён (или будет оснащён) интегрированной системой жизнеобеспечения и катапультирования экипажа нового поколения.

• Размещение и размеры антенн бортового радиоэлектронного оборудования свидетельствуют о стремлении конструкторов обеспечить круговой обзор. Помимо основной БРЛС, размещенной в носу под оребренным обтекателем, истребитель имеет две антенны заднего обзора, установленные между крылом и соплами двигателей. Носки вертикального оперения, крыльевого наплыва и ПГО также, вероятно, заняты антеннами различного назначения (об этом говорит их белая окраска, характерная для отечественных радиопрозрачных обтекателей).

• Хотя какая-либо информация о бортовой радиолокационной станции, примененной на самолете «Беркут», отсутствует, косвенно о потенциальных возможностях радиолокационного комплекса истребителей пятого поколения, которые могут быть созданы на базе Су-47, можно судить по опубликованным в открытой печати сведениям о новой БРЛС, разрабатывающейся с 1992 года объединением «Фазотрон» для перспективных истребителей.

• Станция предназначена для размещения в носовой части самолета «весовой категории» Су-35/47. Она имеет плоскую антенную фазированную решетку и работает в Х-диапазоне. По утверждению представителей НПО, для расширения зоны обора в вертикальной и горизонтальной плоскости предполагается возможность совмещения электронного и механического сканирования, что позволит увеличить сектор обзора новой РЛС на 60 ^{во всех направлениях. Дальность обнаружения воздушных целей составляет 165-245 км (в зависимости от их ЭПР). Станция способна одновременно сопровождать 24 цели, обеспечивать одновременное применение ракетного оружия против восьми самолетов противника.}

• «Беркут» также может быть оснащен оптиколокационной станцией, размещенной в носовой части фюзеляжа, перед козырьком фонаря летчика. Как и на истребителях СУ-33 и СУ-35, обтекатель станции смещен вправо, чтобы не ограничивать обзор летчику. Наличие оптиколокационной станции, в состав которой входит телевизионное, тепловизионное и лазерное оборудование, а также радиолокационной станции заднего обзора выгодно отличает российскую машину от американского аналога F-22A.

• В соответствии с канонами технологии «стелс», большая часть бортового вооружения боевых машин, созданных на базе «Беркута», очевидно, будет размещена внутри планера. В условиях, когда самолет будет действовать в воздушном пространстве, не имеющем мощного зенитно-ракетного прикрытия и против противника, не располагающего современными истребителями, допустимо увеличение боевой нагрузки за счёт размещения части вооружения на внешних узлах подвески.

• По аналогии с Су-35 и Су-37 можно предположить, что новая многофункциональная машина будет нести ракеты класса «воздух-воздух» сверхбольшой и большой дальности, в частности УР, известные как КС-172 (эта двухступенчатая ракета, способная развивать гиперзвуковую скорость и оснащенная комбинированной системой самонаведения, способна поржать воздушные цели на дальности более 400 км). Применение подобных ракет, вероятно, потребует внешнего целеуказания.

• Однако «главным калибром» перспективного истребителя, очевидно, станут УР средней дальности типа РВВ-АЕ, имеющие активную радиолокационную систему конечного самонаведения и оптимизированная для размещения в грузоотсеках самолетов (она имеет крыло малого удлинения и складные решетчатые рули). По прежнему важное значение в вооружении самолетов должны иметь и ракеты класса «воздух-воздух» малой дальности.
• Так, например, новая ракета этого класса К-74, созданная на базе УР Р-73, отличается от последней усовершенствованной системой теплового самонаведения, имеющей угол захвата цели, увеличенный с 80^{…90 до 120. Применение новой тепловой головки самонаведения (ТГС) позволило, также, увеличить максимальную дальность поражения цели на 30% (до 40 км). Разработка К-74 началось в середине 1980-X годов, а к её лётным испытаниям приступили в 1994 году. В настоящее время ракета готова к серийному производству.}

• Помимо создания усовершенствованной головки самонаведения для УР К-74, НПО «Вымпел» ведет работы над рядом других ракет малой дальности, также снабженных системой управления вектором тяги двигателя. В составе бортового вооружения перспективных истребителей будет сохранена и 30-миллиметровая пушка ГШ-301.
• Как и другие отечественные многофункциональные самолеты — Су-30МКИ, Су-35 и Су-37, новые машины, очевидно, будут нести и ударное вооружение — высокоточные УР и КАВ класса «воздух-поверхность» для поражения наземных и надводных целей, а также РЛС противника.

О возможностях оборонительной системы

• Предприятием «Авиаконверсия» была продемонстрирована комбинированная ложная цель (КЛЦ) для защиты от ракет с радиолокационными, тепловыми и лазерными головками самонаведения. В отличие от применяемых на отечественных и зарубежных боевых самолетах средств пассивной защиты, КЛЦ эффективна во всех диапазонах волн, используемых в головках самонаведения ракет класса «воздух-воздух» и «поверхность-воздух».

• КЛЦ представляет собой зону горения, образуемую в стороне от защищаемого самолета за счет использования направленной струи газов. В струю вводится воспламеняющая жидкость (в частности, ей может быть топливо, используемое двигателями ЛА), распыляемая для получения топливо-газовой смеси, которая затем поджигается. Горение поддерживается в течение заданного отрезка времени.
• Тепловое излучение зоны горения является ложной целью для боеприпасов с ГСН, работающих в ИК-диапазоне. Спектральный состав горящего облака идентичен спектральному составу излучения защищаемого объекта (используется одно и то же топливо), что не позволяет ТГС отличать ложную цель по спектральным признакам, а нахождение ложной цели на фиксированном расстоянии от реального объекта не позволяет ТГС селектировать ее и по траекторным признакам.

• Для защиты от боеприпасов с радиолокационной системой наведения в КЛЦ используются плазмообразующие добавки, приводящие к увеличению отражения радиоволн от зоны горения. Такие добавки при температуре горения образуют свободные электроны. При их достаточно высокой концентрации горящее облако отражает радиоволны как металлическое тело.

• Для лазерного диапазона волн используются мелкодисперсные пороши веществ рабочих тел лазеров. В процессе горения они либо излучают электромагнитные волны на той же частоте, на которой работает лазер подсветки цели, либо, не сгорая, выносятся за пределы области горения и в процессе охлаждения излучают электромагнитные волны требуемого диапазона. Мощность излучения должна соответствовать мощности сигнала, отражаемого от защищаемого объекта при подсветке лазером противника. Она регулируется подбором веществ, добавляемых в воспламеняющую жидкость, и их количеством.

• В ряде изданий, без ссылки на источники, опубликованы характеристики нового самолета Су-47 «Беркут». Если они соответствуют действительности, то «Беркут» в целом находится в «весовой категории» истребителя Су-27 и его модифицированных вариантов. Передовая аэродинамика и система управления вектором тяги, должны обеспечить перспективным истребителям последователям Су-47 превосходство в ближнем маневренном воздушном бою над всеми существующими или прогнозируемыми потенциальными противниками.
• Тактико-технические характеристики:
Экипаж — 1 человек
Размах крыла — 16,7 м
Длина самолета — 22,6 м
Высота стояночная — 6,4 м
Масса пустого — 19500 кг
Нормальная взлётная масса — 26500 кг
Максимальная взлетная масса — 38500 кг
Масса топлива — 12000 кг
Максимальная скорость — 1670 км/ч
Тип двигателя — 2 х Д-30Ф6
Тяга — 2 х 15500 кгс

Дальность полета:
— перегоночная (с 2 ПТБ) — 5500 км
— на дозвуковой скорости — 4000 км
— на сверхзвуковой скорости — 1600 км

Боевой радиус действия:
— дозвуковой — 2000 км
— сверхзвуковой — 800 км

Продолжительность полёта — 6,5 ч
Практический потолок — 20000 м
Длина разбега/пробега — 90 м (возможность взлёта по баллистической траектории)

/По материалам topwar.ru и ru.wikipedia.org/

army-news.ru

Су-47 «Беркут» — экспериментальный палубный истребитель

Перспективный боевой самолет, разрабатываемый советскими инженерами, даже на стадии проектирования уже был покрыт завесой секретности. Экспериментальные разработки подобного уровня сопровождались технологическими достижениями. Нельзя было допустить, чтобы секретной информацией завладели потенциальные противники. Данный истребитель является представителем палубной авиации и был сконструирован по совершенно новой для того времени конструкторской технологии.

Советские инженеры стремились отработать максимальное количество задач на прототипе, созданном в 1997 году. По внешнему виду истребителя заметно, что строение крыльев выглядит довольно непривычно по сравнению с современными образцами. Это технология так называемой обратной стреловидности крыла. Другими словами, основные крылья идут «по оперению» не к корме самолета, а стремятся к носовой части. Это было уникальное на то время конструкторское решение, позволившее сделать множество открытий в плане аэродинамических показателей.

Стоит отметить, что Су-47 «Беркут», которого в НАТО провали Firkin, сопутствовал внедрению и других технологичных наработок. В частности, истребитель был создан с применением большого количества композитных материалов. Это позволило существенно снизить вес воздушной единицы и повысить его скоростные возможности. В частности, самолет развивал скорость 2500 км/ч. И это учитывая тот факт, что инженеры снизили его скорость на 900 км/ч поскольку опасались возможного разрушения композитного крыла и центроплана. В бесфорсажном режиме Су-47 разгоняется до 1200 км/ч. Максимальная дальность полета составляет 5500 км.

Такие ходовые показатели делали разработку крайне перспективной, учитывая, что «Беркут» предназначался для нужд флота, действующего на отдалении от территории СССР. Стоит отметить, что до сих пор создан лишь один действующий экспериментальный образец данного истребителя, который на авиавыставке МАКС-1999 стал настоящим «гвоздем программы» и вызвал повышенный интерес зарубежной общественности.

Целевое назначение «Беркута» в виде отработки экспериментальных технологий не предусматривало оснащение тяжелым вооружением. Влияние разработки Су-47 на современные образцы авиационной ударной техники можно проследить на примере строительства истребителя пятого поколения Су-57. В ходе испытаний на «Беркут» был специально установлен бомбоотсек, конструкция которого в дальнейшем перекочевала на Су-57.

Изначально планировалось, что Су-47 станет прототипом для создания ударной палубной авиации России 5-го поколения. Ведь самолет обладает всеми необходимыми для этого элементами. Он может вздыматься в воздух с помощью катапульты, использовать баллистическую траекторию запуска или привычный короткий шаг взлета. Однако на данный момент в Минобороны решается вопрос о необходимости строительства авианосцев как таковых. Поэтому и экспериментальный палубный истребитель 5-го поколения Су-47 «Беркут» ожидает того, чтобы пойти в серию и изменить подход РФ к привычным «палубникам».

tehnowar.ru

Самолет Су-47 беркут: видео, характеристики, вики

Су-47 Беркут (также известен как С-37, НАТО – Firkin) – российский палубный самолет, с обратной стреловидностью крыла.

В 80-х годах в конструкторском бюро им. Сухого обсуждалось модернизация Су-27 путем установления на самолет крыла с обратной стреловидностью, позже поступил заказ от ВМФ на такой самолет, в результате проект получил название Су-27КМ. После распада СССР проект заморозили, и только благодаря самостоятельным финансированию ОКБ Сухого 24 сентября 1997 года прототип самолета поднялся в воздух. В 1999 году на выставке МАКС самолет был представлен под именем С-37 Беркут, а в 2001 году на этой же выставке его переименовали в Су-47 Беркут.

Корпус Су-47 Беркут представляет собой продольный интегральный триплан с крылом обратной стреловидности. На корпусе имеются отсеки, куда прячется оружие, с целью снижения заметности самолета на радарах (эта идея позже была применена на самолете Т-50). Сам же фюзеляж Су-47 сделан из композитных материалов, этот материал хоть и хорош, но не настолько крепок как алюминий и титан.

На прототип Су-47 Беркут установлено два турбореактивных двухконтурных с форсажной камерой двигателя Д-30Ф6. На серийный самолет будет установлены два турбореактивных двухконтурных с форсажной камерой двигателя Р-79М-300. С максимальной тягой в 12400 кгс (на форсаже 17500 кгс), способные разогнать Су-47 до 2500 км/ч. Двигатели способны разогнать самолет еще быстрее, но, к сожалению, не выдержит корпус, и поэтому скорость снижена на 900 км/ч.

Максимальная боевая нагрузка Су-47 Беркут составляет 8000 кг. На самолет установлена 30 мм пушка ГШ-301 и планировалось установить 4 ракеты Р-77 и 4 ракеты 9М100.
Сейчас в ОКБ Сухого строят второй экземпляр Су-47 Беркут, что дает надежду на дальнейшее развитие этого уникального самолета.

Больше картинок и фотографий самолётом Су-47 Беркут вы можете посмотреть в нашей галерее.

Характеристика:
Длина – 22,6 м
Высота – 6,4 м
Размах крыла – 16,7 м
Площадь крыла – 56 кв.м
Масса:
пустого – 19500 кг
максимальная – 38500 кг
топлива – 12000 кг
Боевая нагрузка – 8000 кг
Двигатель – два ТРДДФ Д-30Ф6 (серийный Р-79М-300)
Максимальная тяга:
обычный полет – 12400
на форсаже – 17500 кг/см
Скорость:
максимальная – 2500 км/ч
крейсерская – 1200 км/ч
Дальность полета – 4000 км
Боевой радиус – 800-2000 км
Практический потолок – 20000 м
Максимальная перегрузка – 9 g
Экипаж – 1 пилот
Произведено – 1 шт.

Видео:

Воздушный бой с Су-47:

unikteh.ru
