Как я делал НАСТОЯЩИЕ самолеты — Паркфлаер

Решил построить объемную модель из потолочной плитки.
Мой самый "совершенный" плосколет имел размеры 84см. размах, 95 см. длина, вес планера 92грамма. Вот исходные характеристики для "самолета".
В моделизме я новичёк и всякие расчеты делать не умею,планы и чертежи делал "на глаз" из убеждения-если красиво-значит полетит.
В "моделисте конструкторе" увидел толстый профиль-пилотажный-с хорошими срывными характеристиками.Профиль крыла нарисовал от руки. Как раз для меня-мой пилотаж меряется не часами в воздухе, а разбитыми тренировочными моделями.

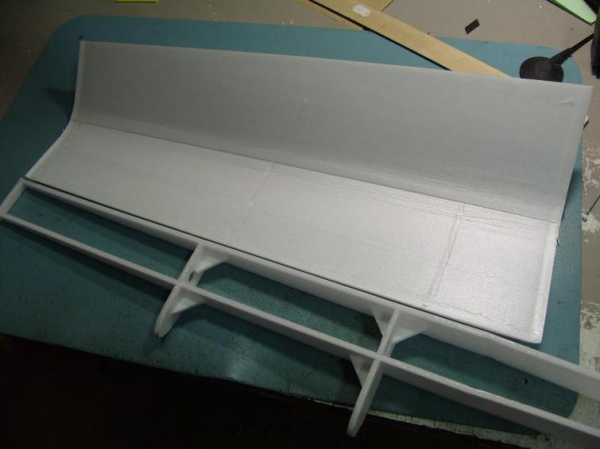

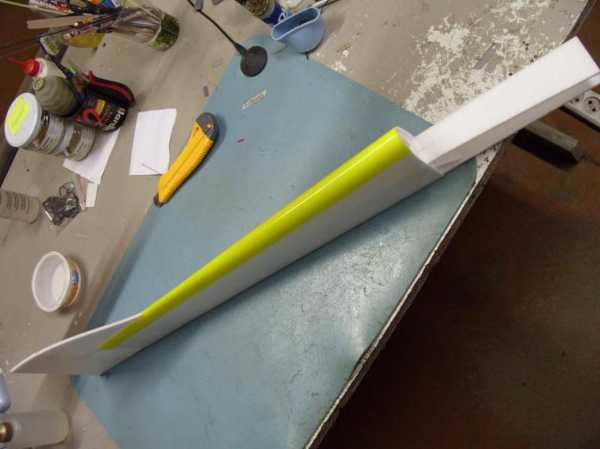

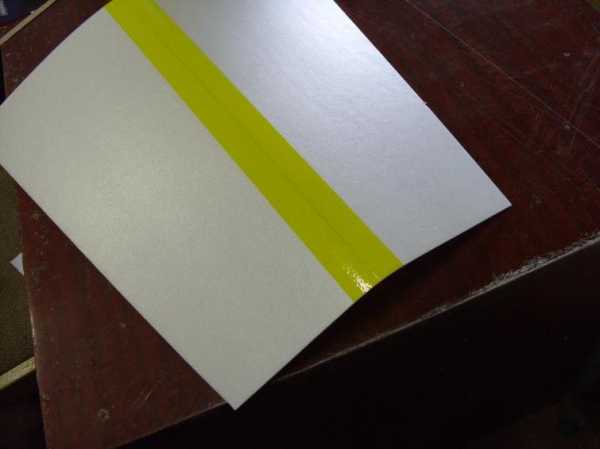

Изготовление крыльев по технологии не раз описаной.Наклеиваем скочь на сгиб и гнем.В крыле 4 нервюры из потолочки полщиной 4 мм и лонжерон из неё-же.Обшивка из 3мм. Вот что получилось.

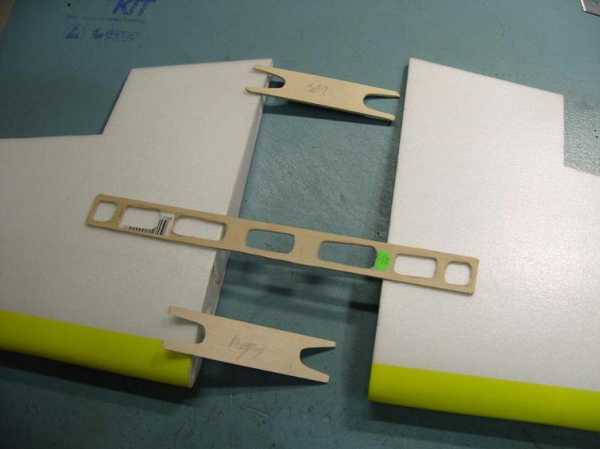

Крылья планировал стыковать на линейке.Вот так примерно.
Фюзеляж делал по той-же технологии.

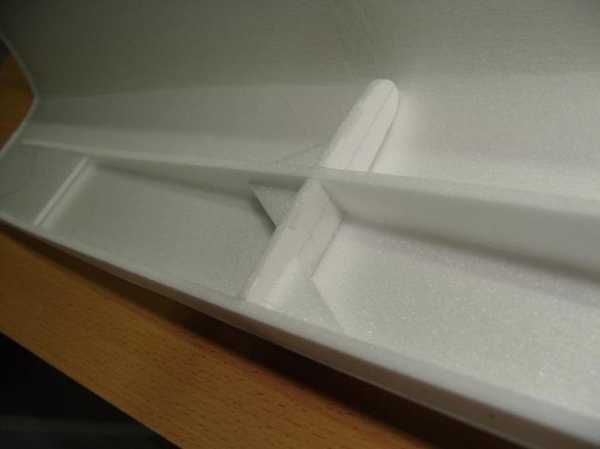

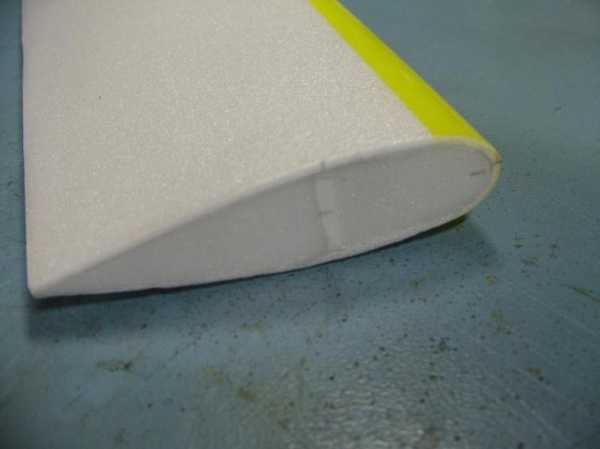

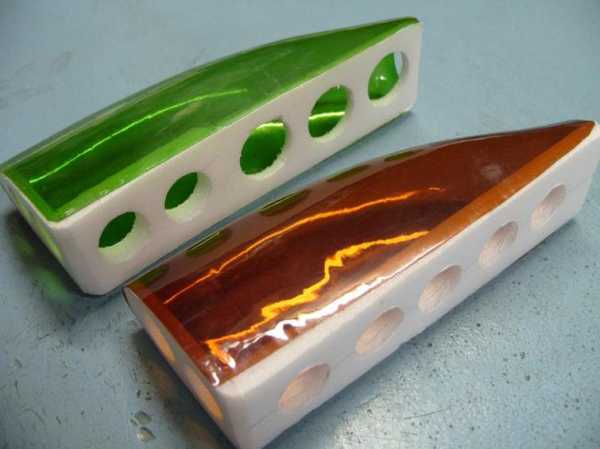

Вот как устроено крыло. (снимок спусты три летных сезона).

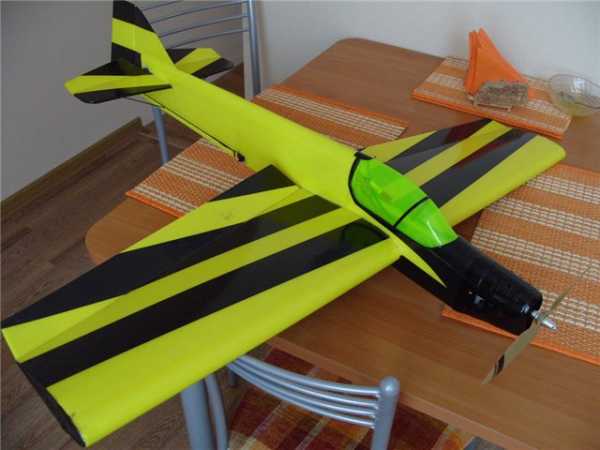

К сожалению больше фото постройки нет.Только готовый.

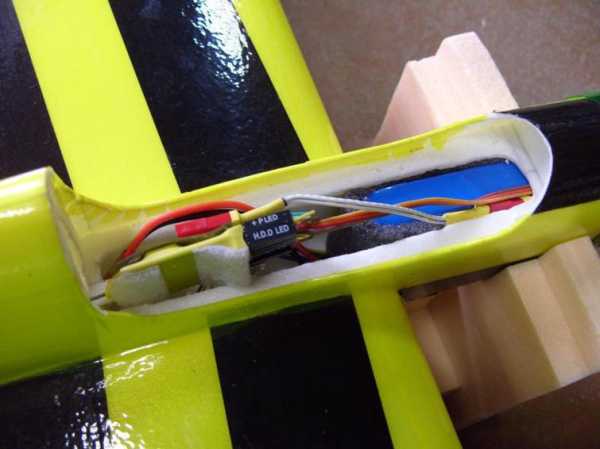

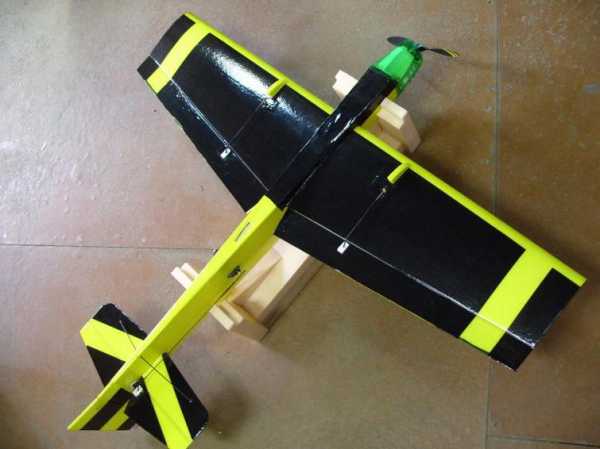

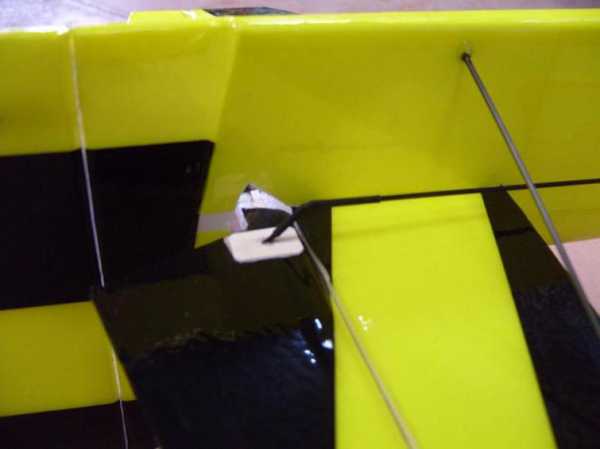

Весь планер обклеил скочем.Рулевые машинки утоплены в крыло и фюзеляж. Капот и фонарь из бутылок. В капоте наделал жалюзи для лучшего охлаждения,фонарь без вякого усиления,крепится на куске черной изоленты.Моторама из пенопласта,на торце "крестик" из фруктовой фанеры под мотор,она подогнана под капот и упирается в него своими гранями.

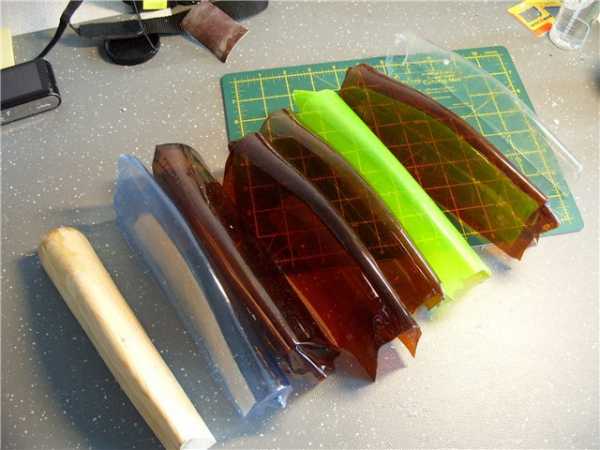

Сделал несколько вариантов фонарей из бутылки. оставил самый легкий.


Оборудование

мотор
2205C 1400Kv бесколлекторный двигательрегуль
Mystery 12A Регулятор скорости для бесколлекторных двигателей (Синяя серия)
сервы
Turnigy 1440A Servo 4.4g/0.8kg/.10sec (V2)АКБ
Аккумулятор ZIPPY Compact 500mAh 3S 25C литий-полимерный
винты
Пропеллеры 9050, оранжевые, 5шт.Полетный вес 290-320гр. в зависимости от АКБ. Шасси не ставил, взлетал с руки.
Отлетал на нем первый сезон. К сожалению видео нет. Но самолетик не разбил.

Второй сезон более интересный.

Мой первый самолет пережил зиму и начинает второй сезон.Мотора, ранее установленного, мне показалось маловато.Решил провести модернизацию,установил новый мотор,с регулятором в 40А. Покрасил капот. С новым мотором центровка уехала вперед. Укоротил мотораму. Прорезал в капоте отверстий для вентиляции и в фюзе дырочку проковырял.Усилил мотораму-мотор с таким регулятором рвет не по детски. "Дури много не бывает"-хорошая фраза. Теперь можно и шасси поставить.





Облетал модернизированный вариант. Слишком передняя центровка, недостаточная площадь, элеронов и хвостового оперения.

Ну что, вперед переделывать.





Чегото декор не понравился-переклею.

Новое оборудование.

http://www.parkflyer.ru/32568/produc.../

http://www.parkflyer.ru/32568/produc.../

Turnigy 1000mAh 3S 25C Lipo Pack

http://www.parkflyer.ru/32568/produc...35/

Микро-серво Turnigy 1370A, 3.7гр/0.4кг/.10сек

HXT900 (9-граммовая микро-сервомашинка)

И полетели

Вполне нормальный и предсказуемый полет. Проделанная работа по модернизации принесла свои плоды.

Продолжаю летать и учиться на старом самоле. Отрабатываю старт с колес и посадку.Только щепки летят. Раз несколько сносило шасси. Хорошо они у меня приклеены-просто отрывало-приклеивал и снова в небо. При очередной посадке вырвало с корнем и отломал нос полностью.Приклеил по всему фюзеляжу фанерку. Не самолет, а лопата фанерная. Нос спас.



Довел я все-таки аппарат. Установка мощных серв спасла ситуацию. Продолжались и трудности с управлением. Приехал на поле мой товарищ по борьбе Виктор, посмотрел и посоветовал отрезать все рулевые поверхности наполовину. Типа большие очень, у тебя самолет ведь, а не зальник. После обрезания..... Полетел совершенно нормально без вы... как по писаному. Отлетал на нем 3 акка, взлетал с травы совершенно свободно. Только пришлось убрать красивые обтекатели они постоянно мешались. Ну и разбил самолетик об дорогу..... кругом трава по пояс-но он её нашел, при заходе на посадку, вижу, что промахиваюсь...дал газу, а АКБ умер. Следом и самолетик.

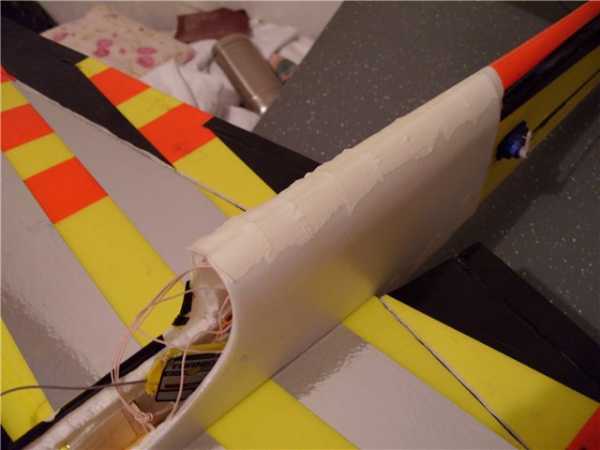

Не выдержал и провел реанимацию. Ободрал весь скотч до серв в хвосте. Поставил усиление в гаргрот.Залил все трещины титаном, скроил "рубашку" из потолочки 3мм. Полностью рубашку целую одеть не получилось, пришлось сделать разрез вверху. Сначала наклеил одну половинку, зафиксировал, подождал пока схватится и заклеил вторую.Наложил сверху на разломанное и измятое место. Весь процесс занял 3 часа. 1,5 часа вечером все скроил и заклеил. Утром, все засохло насмерть, подрезал излишки, и не удержался приукрасил, дома был только черный скотч и опять 1,5 часа. Повезло дома лежал кусок потолочки-хватило впритир. Вот такой "чернорубашечник" получился.






Да, вот такой монстрик получился-внизу сплошная фанера -вверху клей в три слоя.

Сегодня поднял в воздух восстановленный самолетик. В первом же полете чуть опять не заломал. Настроил расходы , экспоненты, рулить стал плавненько. Ощущения весьма положительные. Оч. напоминает "настоящий" самолет. Тяжелый уже наверное полкило есть, присутствует инерция аппарата, На виражах нужно подхватывать газом. Налетался до посинения, пять 1000 аккумуляторов вылетал. И ничего не сломал.

Переклеил декор на самолетике. Вчера летал поздно уже 9 час было-иногда терялся, не видно положения аппарата в воздухе.

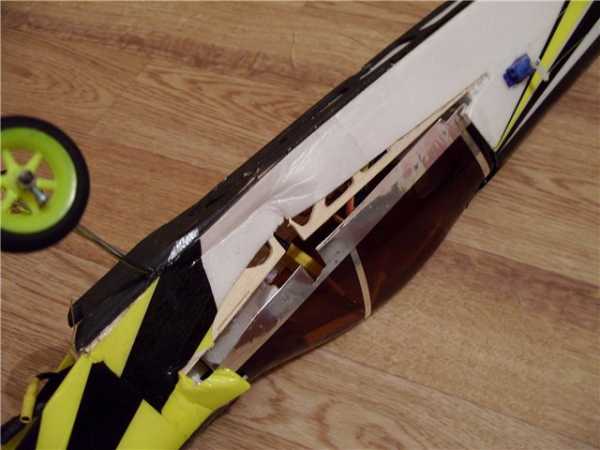

Подломал однако самолетик, теперь уже окончательно и безповоротно. Отрадно, что отработал взлет и посадку, пилотаж, налетался на нем от души. Мой товарищ по борьбе помог настроить управление, так, что в последующих полетах не было такой раскачки и провалов на вираже, все славненько и приятно для пилотирования.


Понабравшись опыта на первом самолетике. Делаю второй вариант параллельно.

Более усиленное и легкое крыло, с профилеи а*ля ГЕЛИОС. Сразу мощный мотор и оборудование, снятое с первого варианта.

Про крыло.

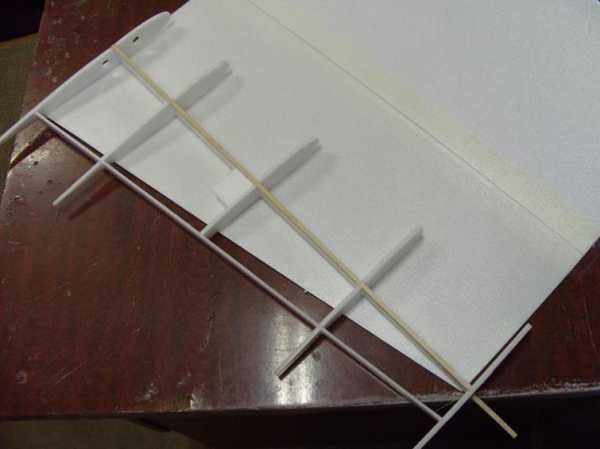

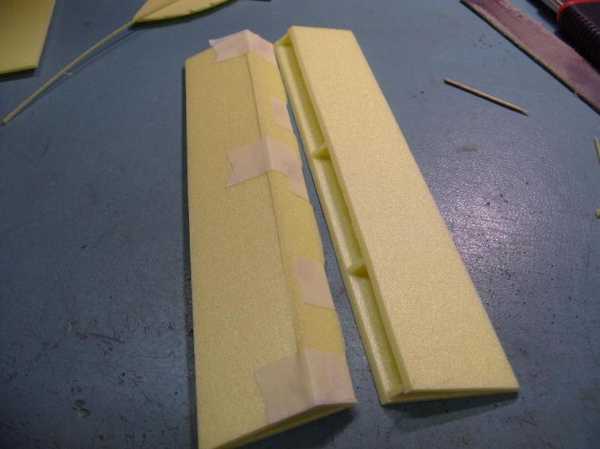

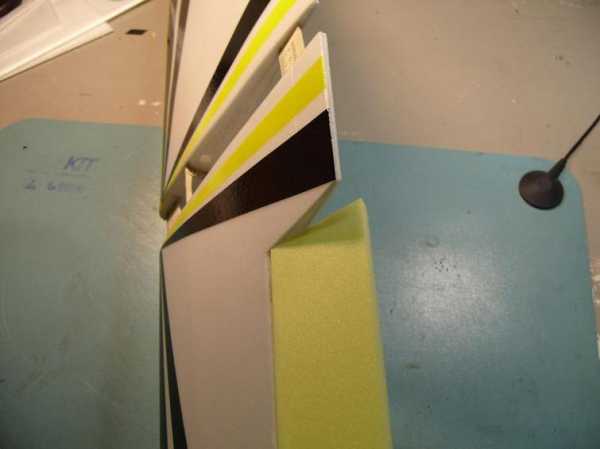

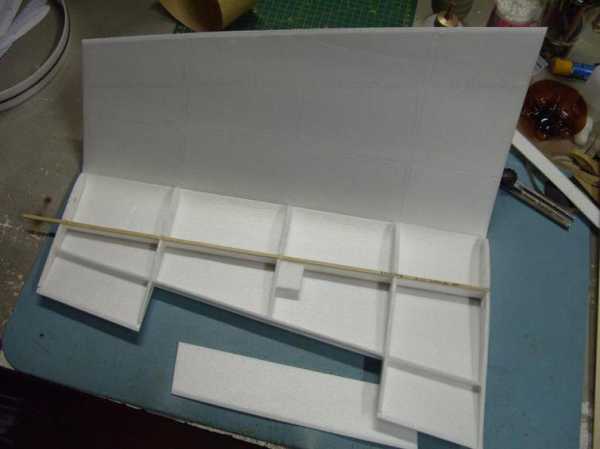

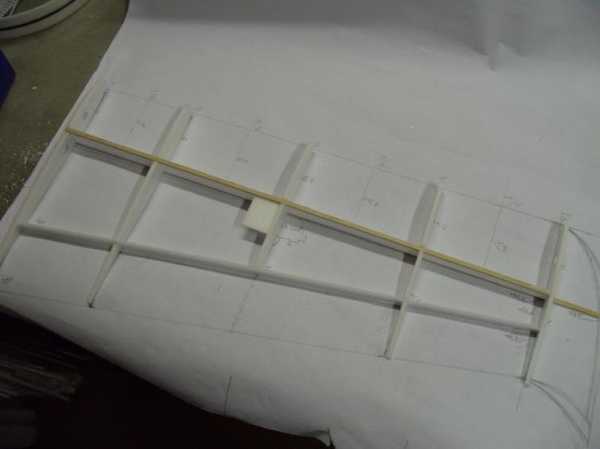

Стыкую на линейках с легкой стреловидностью по передней кромке.Впереди и сзади площадки для крепления в фюзеляже.Буду делать "встроенные" элероны-раньше делал "навесные". Вот хочу попробовать.

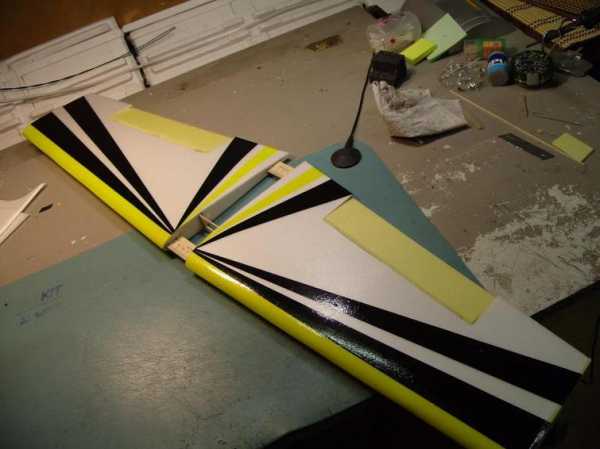

Собрал сегодня крыло-навесил элероны. Декорировал маленько.


Теперь про фюзеляж.

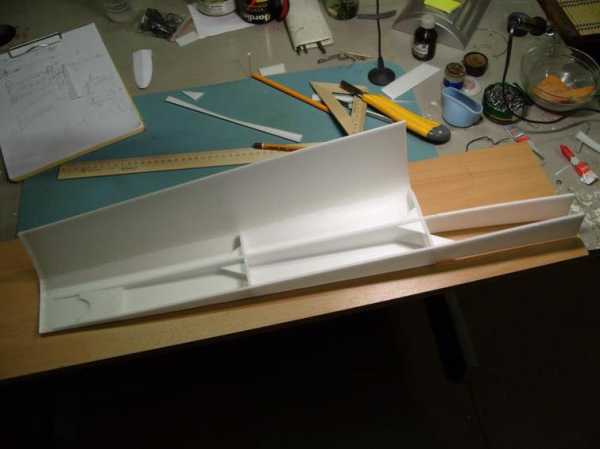

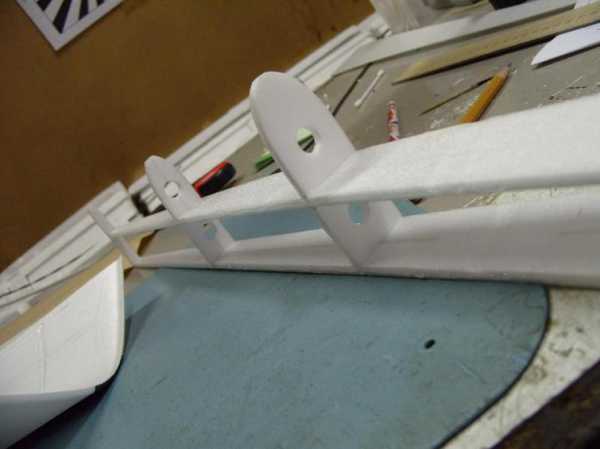

Собираю каркас-по нему выкройку шаблона обшивки из бумаги. В шпангоутах делаю дырки-для похода воздуха. Внутри клей иначе плохо сохнет. В дырки продел петли для вытаскивания проводов серв. Ну и обшивку по стандарту-проклеваю скотчем и гну через край стола. Есть два способа натяжки обшивки на каркас. Для начала размечаю места намазки клея-ну и мажу половину каркаса и половину обшивки.Жду пока подсохнет-приклеиваю одну половину-жду пока схватится и мажу вторую половину-это первый способ. Второй все сразу мажу и подождав пока подсохнет накладываю на каркас начиная с верха.

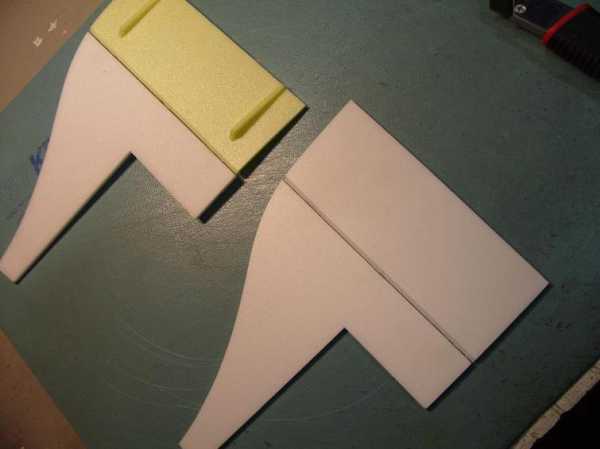

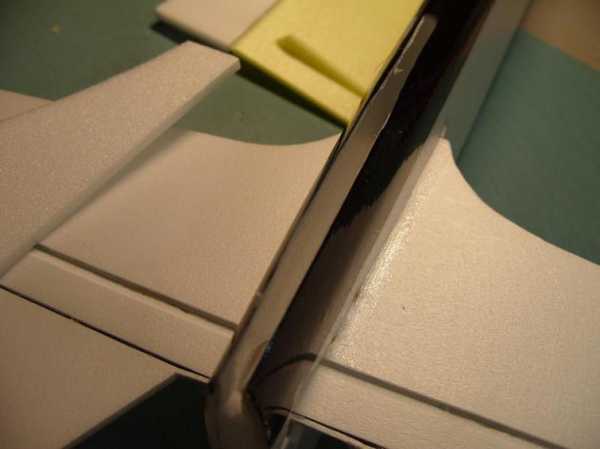

Собираю в кучу киль и элеватор.Сразу отрезаю и вклеиваю петли навески-модернизировал маленько. Для лучшего их сгибания прорезал отверстия. Все в сборе вкеливаю в фюзеляж.




Вот получилось в сборе.

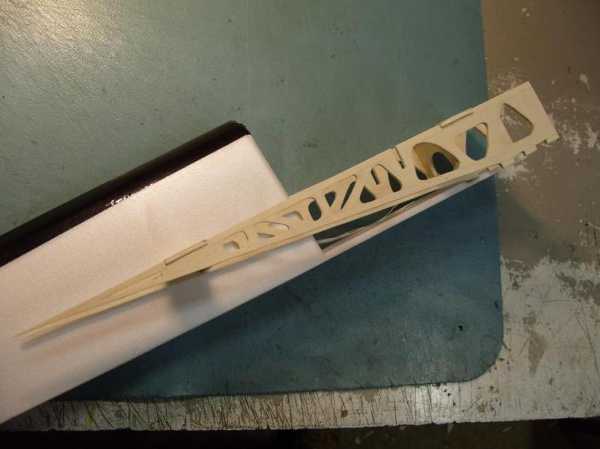

Делаю силовой каркас из фруктовой фанеры,к нему будет все крепиться-крылья,моторама,площадка крепления шасси.Хочу сделать как проще-а все "кружева" получаются-видать не судьба в простоте жить.

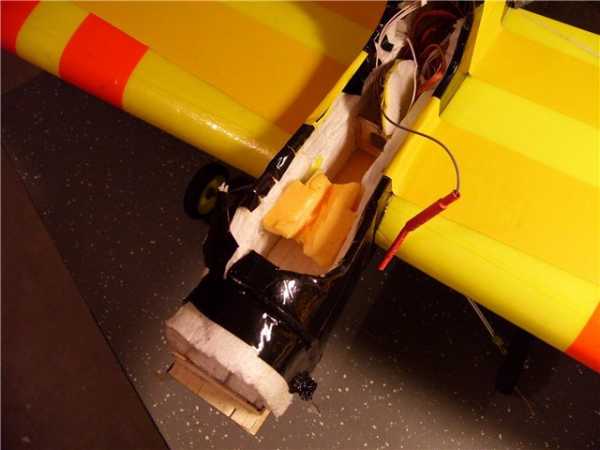

Снимок "рентген", видно как силовой каркас вставлен в фюзеляж.

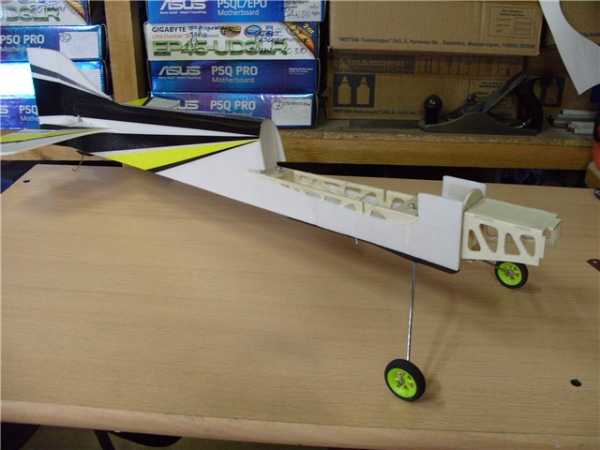

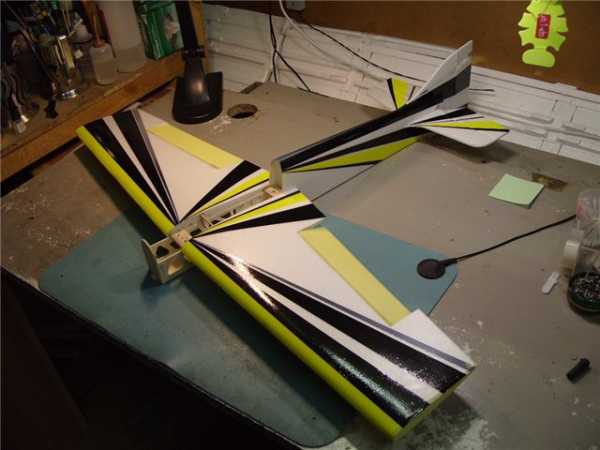

Промежуточный этап постройки.

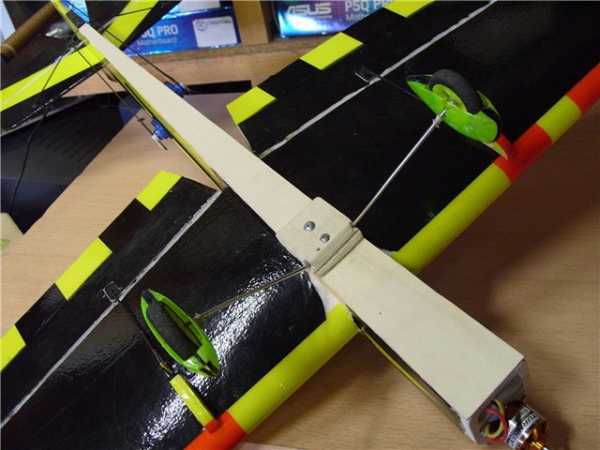

Колесики.

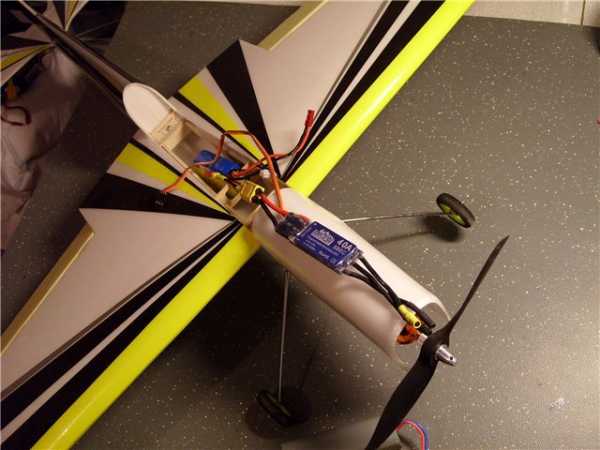

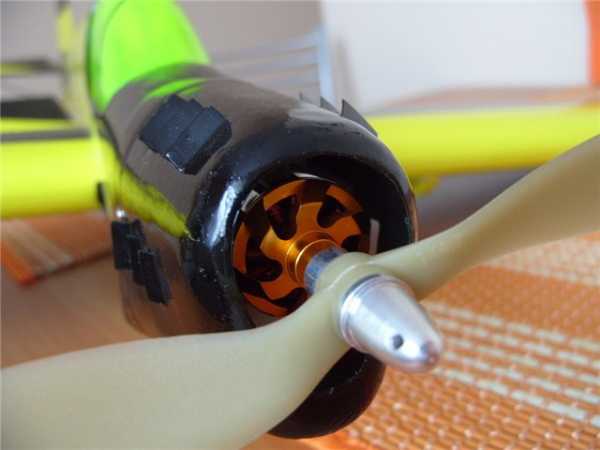

Капот оборудование.


Практически доделал аппарат, осталось только фонарь кабины.
С цветом фонаря еще не решил-отрыл ателье по примерке.

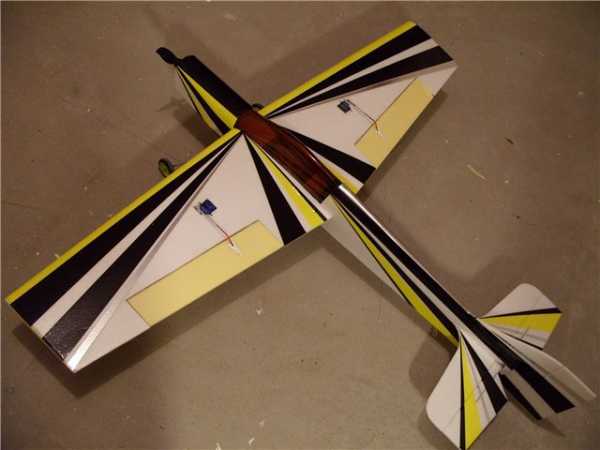

Ну все свершилось-доделал!!!

Облетал аппаратик, как всегда ветер.... метров на 5 дуло примерно. Все прошло удачно. После первого полета подстроил аппаратик. На полном газу летит очень быстро- практически на пределе моих способностей начинающего пилота, не стал рисковать, отлетал плавненько и степенно.

Дома просмотрю настройки. Их нужно перенастроить под новый самолетик.

Дома настроил управление самолетика и в поле все прошло исключительно удачно. Отлетал 5 акк по 1000.

Переделал фонарь кабины.Фото как изготовлен фонарь. По минимальному весу. Старался сохранить жесткость. На заднюю стенку можно сделать магниты. Мне где-то дарили, не нашел, опять на изоленту леплю. Передняя стенка и часть фонаря уходит под капот.

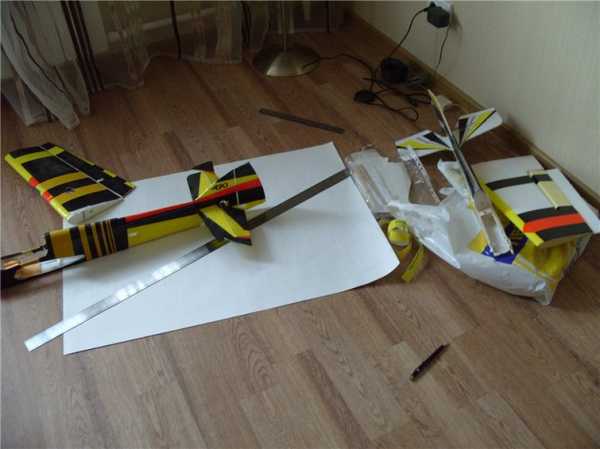

Ну вот и разбил самолетик. По собственной дурости. Насмотрелся видео об экстремальном пилотаже в метре от земли. А опыта нет........ При всем моем опыте реаниматора....не могу восстановить это крошево, фюзеляж рассыпался полностью.

Правда крыло осталось целым.

Эти два пенолета я упорно ломал два года.

На дворе зима, сижу думаю.
Сравниваю первый и второй вариант самолета, так сказать эксплуатационные характеристики. Прихожу к выводу, что усложнение конструкции второго варианта не дало никаких преимуществ. Только усложнило изготовление, за счет применения фанерного каркаса, усложнения конструкции крыла. В первом варианте крыло было вообще без усилений, потолочный лонжерон и нервюры.
Оба одинаково летали и бились, вот только полностью пенопластовая конструкция, оказалась более ремонтопригодной. Сравнивая обломки фюзеляжа, если бы не фанерный каркас, ОЛИМПУС можно было восстановить. Первый самоль восстановил вообще "из пепла".
Вывод получается следующий-для данных размеров можно делать конструкцию полностью потолочной с небольшими элементами усиления. Моторама, крепление шасси,корневая нервюра крыла,ну и фанера по брюху фюзеляжа. Это повысит технологичность, и как не странно живучесть модели. Исходя из таких "аналитических рассуждений" буду делать варианты на следующее лето.
Обломки не выбросил, смотрю на них----медитирую.

Вот наконец окончил "апупею". Все батарейка села, индикатор погас. Три часа писал.

Мои наилучшие пожелания!
OLEGSS.

Мехмонали Якубов, Ташкент , 21 ноября 2013 в 16:17 | 0
Олег поделитесь пожалуйста методом изготовление обтекателей колес.

Начинаю делиться.

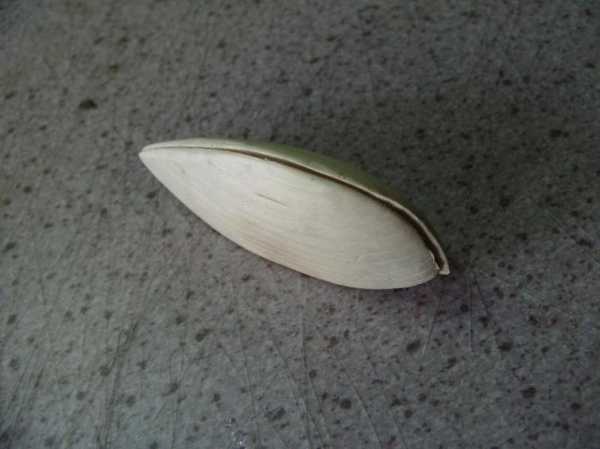

Рассказываю как делал те обтекатели, после не пробовал изготовить другие.
Может сейчас чего-то поинтереснее придумал бы.

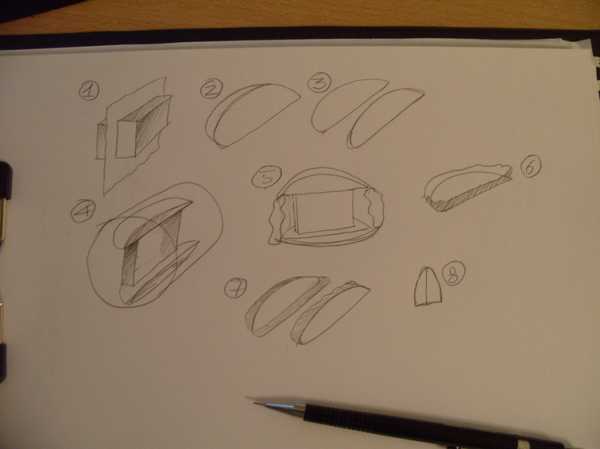

Быстренько нарисовал процесс изготовления. поскольку фото нет.

1/ Склеиваю два брусочка через бумагу на ПВА.
2/ Обрабатываю и придаю форму.
3/ Разъединяю по бумаге разваливается легко.
4/ Отрезаю от бутылки кольцо со значительным припуском. Между половинками вставляю брусок такого размера, чтобы вся конструкция туго входила в кольцо.
5/ Осаждаю сначала середину кольца между половинками обтекателей, все натягивается, потом остальное.
6/ Разрезаю 7/ получается две ванночки
8/ Подрезаю подгоняю половинки и склеиваю на циакрине. Для надежности поверх склейки полоску пленки оракал.





Тем, кому интересно.
Я немного писал о своих разработках.
КОРД В СПОРТЗАЛЕ
http://www.parkflyer.ru/32568/blogs/view_entry/3012/
Пособие как разукрасить себя, любимого.
ХВАТИТ УКРАШАТЬ САМОЛЕТЫ !
http://www.parkflyer.ru/32568/blogs/view_entry/2983/
Крыло с толкающим винтом.
Рождение и гибель ЧЕБУРАТОРА
http://www.parkflyer.ru/32568/blogs/view_entry/2959/
Дизайн моих самолетов.
Красота штука злая.
http://www.parkflyer.ru/32568/blogs/view_entry/2947/
Вариации на тему планера АЛУЛА.
Долгая жизнь и приключения "СТРАННОГО САМОЛЕТА"
http://www.parkflyer.ru/32568/blogs/view_entry/2935/
Скоростное маленькое крыло.
Пенопластовая пуля - JET
http://www.parkflyer.ru/32568/blogs/view_entry/2924/
Прилада для пульта.
Столик не для еды-для полетов.
http://www.parkflyer.ru/32568/blogs/view_entry/2904/
Серия зальных самолетов.
Зальная СТРЕЛА
http://www.parkflyer.ru/32568/blogs/view_entry/2894/
Переделка КАМИКАДЗЕ
http://www.parkflyer.ru/32568/blogs/view_entry/2893/
Зальный КАМИКАДЗЕ
http://www.parkflyer.ru/32568/blogs/view_entry/2892/
Зальный ЯК-55
http://www.parkflyer.ru/32568/blogs/view_entry/2891/

www.parkflyer.ru

Сколько стоит самолет

Одни интересуются, сколько стоит самолет, в познавательных целях, для других – это далеко не риторический вопрос, он носит практический характер. В наше время стало привычным для людей с деньгами иметь личный самолет. Поэтому кто-то покупает новенький лёгкомоторный вариант из категории «малая авиация», а иного привлекает хоть и бывшая в употреблении, но более солидная модель.

Частный самолет

Зачем нужен частный самолет

Причин обзавестись собственной «железной птицей» несколько, и желание потешить самолюбие – далеко не главная из них. Самолеты из серии малой авиации приобретаются из следующих соображений:

  • деловым людям по роду деятельности нужно быть мобильными, поэтому самолет, находящийся в личном пользовании, дает возможность не зависеть от расписания рейсов, отсутствия билетов нужного тарифа, когда возникает необходимость срочной поездки;
  • малая авиация позволяет осуществлять перелеты за более короткий промежуток времени, чем на рейсовых самолетах;
  • чем солиднее человек, тем больше у него требований к уровню обслуживания; частный самолет – это возможность создать условия бизнес класса под свои потребности.

В салоне частного самолета

Не стоит забывать и о престижности – наличие личного самолета (маленького или большого) поднимает статус бизнесмена в глазах деловых партнеров. Поэтому все чаще стали совершаться покупки подобного рода.

Несколько интересных фактов

На строительство самолетов тратятся огромные средства, но не каждый завод стремится разглашать эту информацию. Крупнейшие производители в сфере самолетостроения, наоборот, тайны из этого не делают, ежегодно публикуя на сайтах каталожные цены, по которым предполагается продажа самолетов. Самая дешевая модель – пассажирский самолет Airbus обходится в $75 млн., а самый маленький Boeing – в $80,6 млн.

Покупают престижную технику, в основном, авиакомпании, но дорогие приобретения позволяют себе и частные лица. Вот только некоторые проданные компаниями лайнеры по достаточно высокой цене:

  • принц из Саудовской Аравии приобрел Airbus A380 за $500 млн. и переоборудовал его под настоящий дворец;

«Дворец» на борту Airbus A380

  • российский миллиардер Алишер Усманов потратил на Airbus A340-300 $238 млн.;
  • миллиардер из Китая владеет Boeing 747 стоимостью в $153 млн.;
  • Боинг Дональда Трампа (ранее принадлежавший Полу Аллену – основателю Microsoft) стоит порядка $100 млн.

Эти примеры вдохновляют российских бизнесменов и олигархов на приобретение персональных самолетов, но деловая жилка заставляет взвешивать варианты продаж, выбирая более выгодную сделку.

Какова цена удовольствия

Летательный аппарат – приобретение не из дешевых, и прежде чем узнать, сколько стоит частный самолет, необходимо выяснить, какими факторами определяется его цена:

  • год выпуска;
  • технические характеристики;
  • часы налета;
  • моторы, установленные на аппарате.

Многое зависит и от типа выбираемого самолета: чем меньше машина, тем дешевле она обойдется. Об ориентировочной стоимости самолетов можно узнать из таблицы ниже.

Приблизительные цены на самолеты

Тип самолетаКраткое описаниеЦена, $
Небольшой – на 4-10 чел.Компактен и не требует больших затрат на содержание. С легкостью можно посадить где угодно, и не нуждается в большом ангаре. Развиваемая скорость – 600-800 км/чот 2 млн.
Средний – на 8-12 чел.Настоящий самолет бизнес класса – достаточно комфортабельный салон с хорошей звукоизоляцией создает необходимые условия для работы или общения во время полета. Легко сажаются на любую полосу и достигают скорости 800-1000 км/чот 8 млн.
Большой – на 10-19 чел.Просторны, комфортны, но обслуживание обходится дорого. Рентабельно в качестве пассажирского транспорта для перевозки группы людей. Развиваемая скорость – 800-900 км/чот 18 млн.
ДальнемагистральныйОни сродни самолетам среднего типа, но способны преодолеть расстояния более 10 тыс. кмот 25 млн.
ГрузовойЭти не подходят для перевозки пассажира, но отличное средство для транспортировки грузов в 10-40 т на дальние расстояния, развивая скорость в 800-900 км/чпорядка 25-90 млн.

В таблице приведены средние цены на самолеты. Новенькие модели будут стоить дороже, самолеты категории бу можно найти по более низкой цене (все будет зависеть от возраста техники и налета).

Важно! Стоимость частного самолета отечественного производства уступает в цене зарубежным моделям, поэтому некоторые в желании сэкономить отдают предпочтение списанной технике, которая внешне выглядит неплохо. Но дешевая покупка не дает гарантии надежности, поэтому может стать «миной замедленного действия».

Чтобы повысить уровень безопасности подобного самолета, придется вложить немало средств в его восстановление. Так что проще купить подержанную модель, но еще не списанную, либо обратить внимание на сверхлегкие летательные аппараты (сла), на 1-2 человек.

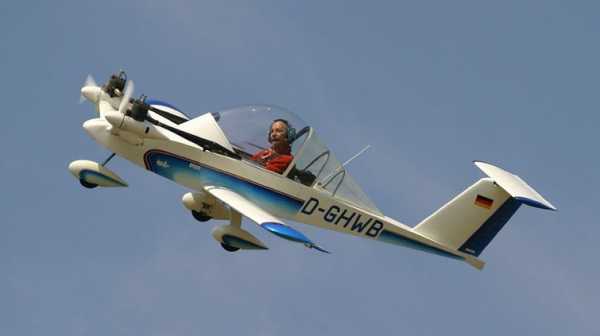

Сверхлегкий летательный аппарат

Особенности покупки

Любой приобретенный самолет потребует места под строительство ангара, и стоит это не дешево. Также необходим обслуживающий персонал, который будет следить за техническим состоянием аппарата, и экипаж, который будет отвечать за самолет в полете. Всем этим людям необходимо платить зарплату. Данные затраты следует учитывать, собираясь покупать самолет в частное пользование.

Если желание остается в силе, то в России не составит труда купить собственный самолет (особенно подержанный). Сделать это можно через Интернет, зайдя на сайт рынка авиатехники. Здесь есть раздел «Продам самолет». Таким способом, в основном, продается техника, уже бывшая в пользовании, и входящая в категорию «малая авиация».

Обратите внимание! Если хочется приобрести более солидный самолет «с конвейера», то выходите непосредственно на производителя легких летательных аппаратов и купите самолет у него.

Продажа обычно осуществляется через один из банков, где будет открыт депозитный счет. На момент заключения договора продавцу выплачивается 30-35% стоимости приобретаемой машины. Остальную сумму предполагается погашать постепенно, в срок, оговоренный сделкой.

Сделка на покупку самолета завершена

Официальность оформления приобретения самолета обязательна, как и любого транспорта, имеющего мощный двигатель.

Видео

aviationtoday.ru

Постройка самолета своими руками: инструкция к применению

Полёт на собственном самолёте – удовольствие не из дешевых. Купить заводской легкомоторный самолёт за свои деньги могут позволить себе единицы желающих. Что касается подержанных заводских самолетов, то и они требуют ряд дополнительных вложений от своих новых владельцев: несмотря на предыдущие технические ревизии, новый владелец неизбежно сталкивается с чужими проблемами. К счастью, существует решение этой проблемы. Самолеты домашней постройки, имеющие сертификат ЕЭВС в экспериментальной категории, стали пользоваться повышенной популярностью на слетах любителей авиации.

Если не считать дополнительных временных затрат на постройку, самолеты любительской постройки RV, Sonexes, Velocity и многие другие получили заслуженные высокие отметки за низкую стоимость при отличных лётных качествах, не уступающих заводским собратьям.Но, как это часто бывает, существует обратная сторона домашнего изготовления: на каждый законченный любительский проект приходится несколько заброшенных. Так вот для того, чтобы проект стал успешным, необходимо делать правильные шаги, иметь определенные знания и уметь их применять.

Шаг 1. Выбор модели самолёта

Пожалуй, цель проекта, является основным фактором, влияющим на успех всего мероприятия, прежде чем строительству будет дан старт.

Начало проекта самолета можно поставить в один ряд по важности с предложением руки и сердца, заключения важной сделки и даже выбором домашнего животного. Как и во всех предыдущих случаях, здесь надо продумать все тонкости, прежде чем принять окончательное решение.

Большинство недошедших до финиша перегорают из-за пустяков. Изящество самолета Falco, воздушная акробатика на Pitts 12 и озорной полёт на Гластаре: всё может подогреть интерес будущего строителя на принятие решения исходя только из внешнего вида. Простота этого решения может быть обманчива. Суть правильного решения не во внешних атрибутах, а в цели строительства.

Для правильного решение требуется полностью честный и искренний самоанализа. Конечно, многие мечтают летать как Виктор Чмаль или Светлана Капанина, но так или это? У каждого человека своя индивидуальность и свой почерк пилотирования, и невозможно жить чужим опытом. Можно построить самолёт для воздушного туризма и длительных кросс-кантри полётов, но потом обнаружить, что вам ближе загородный пикник на зеленой лужайке с друзьями за 60 километров от аэроклуба. Важно разрешить все свои сомнения и искренне продумать мечту о «домашнем самолете». Ведь главное – улучшить свою жизнь и больше заниматься тем, что тебе действительно нравится.

После того, как вы определитесь со своей мечтой, выбрать самолет не составит труда. После выбора модели самолета наступит время для проведения экспертизы. Беглый взгляд на 15 летний выпуск журнала Моделист – Конструктор окажет немного отрезвляющее влияние – возможно потому большая часть предложенных там моделей самолетов уже вышла из моды. Мир домашних кокпитостроителей имеет свою нишу на рынке, но даже при сильной мотивации заниматься бизнесом на такой территории окажется непростым занятием с экономической стороны, ведь рынок очень индивидуализирован, а тенденции сменяют друг друга, как мода на купальники. Прежде чем начать строить, следует провести подготовительную работу: подробно проанализировать конструкцию самолета, обзвонить людей, которые уже занимались этим проектом и просмотреть список несчастных случаев. Начать работу над устаревшим проектом, в котором детали и узлы трудно достать в принципе, дорогое и затратное мероприятие.

Шаг 2. Планирование времени

Едва ли найдётся несколько человек, которые справлялись с проектом, требующим такого же внимания, усилий и времени, как строительство самолета с нуля. Это занятие не для дилетантов. Оно требует постоянных и размеренных усилий в течение длительного времени.

Для того чтобы задержек на этом пути было меньше, и прогресс над проектом не стоял на одном месте, можно разбить всю работу на много мелких задач. Работа над каждой задачей не покажется такой уж сложной, а успех придет постепенно по мере выполнения каждой задачи. В среднем строителю потребуется от 15 до 20 часов в неделю для того, чтобы закончить проект простого самолета за приемлемое время.

Для увлеченных строителей большинство авиационных проектов занимает по времени от двух до четырех лет. В среднем же строительство самолета может занять по времени пять и даже десять лет. Именно поэтому опытные авиационные строители никогда не станут назначать точную дату первого полёта, несмотря на постоянные вопрошающие взгляды друзей. В качестве отговорки можно сказать «дело не стоит» или «как только, так сразу».

Идеалистам здесь не место

Не все строители осознают важность правильного планирования времени. Самолетостроение не является социальным мероприятием, и в действительности во время работы может быть чертовски одиноко. Общительные натуры могут найти это занятие более трудным, чем можно себе представить. Поэтому каждый, кто посвятил себя этому делу, должен находить удовольствие в работе в одиночку.

Следующий самолет, который будет построен без нестыковок в отверстиях, станет первым за все времена. Роберт Пирсинг в своем культовом романе «Дзен и искусство ухода за мотоциклом» рассказывает об ошибках при сверлении отверстий. Эти ошибки могут отбить у строителя стремление работать над проектом на долгое время. Подобные ошибки часто сопутствуют авиационным проектам и в том случае, если строитель не обладает личными качествами, которые бы подтолкнули его справиться с подобными трудностями, проект может быть закрыт.

Перфекционистам, которые стремятся к совершенству во всем, следует поискать другое занятие. Если бы все самолеты должны были идеально соответствовать законам аэродинамики, вряд ли бы кто-то осмелился взлететь. Перфекционизм часто ошибочно принимается за ремесло, но это крайне разные вещи. Не имеет значения, насколько хороша вещь: всегда можно что-то улучшить, сделать ярче и качественнее. Задача не в том, чтобы сделать лучший самолёт – задача в том, чтобы сделать практичный самолёт, чтобы строителю не было стыдно за него, и он не боялся на нем летать.

Шаг 3. Оборудование мастерской

Следующий важный момент – место строительства. Не все могут позволить себе иметь такую мастерскую, как ангары по производству Cessna. Размер, на самом деле, не играет в данном случае решающего значения.

Легкие самолеты строят в подвалах, трейлерах, морских контейнерах, деревенских сараях, а также в глинобитных хижинах. В большинстве случаев, гаража на две машины бывает достаточно. Одноместного гаража также может хватить, если у вас есть специальное помещение для хранения узлов в виде крыльев.

Большинство людей полагают, что лучшее место для постройки самолёта находится в ангаре городского аэропорта. В действительности ангары менее всего подходят для авиационных проектов. Чаще всего в ангарах гораздо теплее в летнее время года и холоднее в зимнее, чем на улице. Они повсеместно плохо освещены и редко когда находятся около вашего дома.

Не зависимо от того, где происходит сборка самолета, следует подумать об удобствах. Инвестиции в комфорт, в некоторое подобие климат-контроля, хорошее освещение и рабочий стол удобной высоты, резиновые коврики на бетонном полу – с лихвой себя окупят.

Вот как описывают свой опыт постройки RV-6 в гостиной комнате Мартин и Клаудия Саттер: «В Техасе, где всегда слишком сильные перепады температуры, система воздушного кондиционирования в ангаре обошлась бы нам дороже, чем постройка самого самолета. Мы думали работать в гараже, но как выяснилось, наши автомобили не могли долго переносить воздействия открытого солнца. Поэтому завтрак в баре, жильё в спальной, а постройка в гостиной – так была организована наша работа. Из удобств – бытовой кондиционер, отопление и большие раздвижные двери, которые позволяли выкатывать самолет наружу. Самым главным было то, что всё всегда было под рукой»

Шаг 4. Где взять деньги на самолёт?

На втором месте после времени стоит вопрос денег. Во — сколько обойдется стоимость постройки самолёта? Здесь нет ответа, подходящего для всех: в среднем подобные проекты стоят от $50000 до $65000, а реальная стоимость может быть как ниже, так и значительно выше. Строительство самолета – это как поэтапная выплата кредита, важно правильно оценить весь объем требуемых ресурсов, как финансовых, так и временных до начала активной фазы вложений.

Распределение расходов на проект начинается с определения задач, которые будет решать самолет. Современные производители воздушных судов готовы установить на свою продукцию всё, чего только можно пожелать. Домашние самолётостроители, в свою очередь, точно знают, чего они хотят. Если самолет не будет летать по приборам, то и необходимости ставить на него оборудование для полёта по приборам нет. Нет необходимости летать ночью – зачем ставить взлетно-посадочные огни за 1000$. Винт постоянного шага стоит в три раза меньше винта постоянной скорости, и в большинстве случаев не сильно проигрывает винту постоянной скорости в экономичности полёта.

Правильный вопрос – откуда взять деньги? Богатая тётушка Прасковья не оставит вовремя завещание для финансирования строительства, так что придется повременить с поездкой на юг, либо увеличить свои доходы.

Владелец сайта Van’s Air Force Даг Ривз предлагает первый подход. Его книга «десять шагов для получения самолета» включает в себя откладывание в долгий ящик покупки новой машины, отказ от кабельного телевидения, переход на легкую здоровую еду из овощей и фруктов, отказ от безлимитных телефонных тарифов в пользу экономичных планов. Вообщем Даг подсчитал, что принятие и следование этим шагам позволило ему сэкономить около 570$ каждый месяц. Он добросовестно откладывал эту сумму в копилку каждый месяц и теперь летает на RV-6.

Боб Коллинз, строитель RV, выбрал другую дорогу (не каждый, кто строит самолет – строит RV). Его работа в качестве редактора для общественного радио обеспечивала его и его семью, но этого не хватало для покупки самолёта. Вообщем, он стал «самым старейшим разносчиком газет». Семь дней в неделю, с двух до шести по полудню он разносил местную прессу. Это занятие в сочетании с его обычной работой, семейной жизнью и планами на самолёт не оставляло ему много времени на сон, но в конце концов он стал гордым обладателем RV-7A.

Шаг 5. Где набраться ума?

«Я никогда ничего не клепал, не варил, не красил, и вообще я не золотых рук мастер», — неопытный строитель может возразить. В состоянии ли я вообще построить что-нибудь настолько сложное, как самолёт?

В действительности, это не так уж и трудно. Самолёты домашней постройки – это обычные механические устройства. Механические узлы управления, простая и доступная для понимания электрика, почти нет гидравлики – всё можно изучить и собрать самому. Стандартный авиационный двигатель, например, состоит из четырех шлангов, трех кабелей и двух проводов. Ну, а если знаний недостаточно, можно всегда почерпнуть недостающие пробелы за учебниками и мануалами.

Техника самолётостроения простая и очевидная. Клепка может быть освоена за один день, сварочное дело потребует больше по времени, зато весело и почти даром. В повседневной жизни очень много вещей изготавливается из дерева, техника и инструменты обработки древесины доведены до совершенства, причем всё можно освоить через Интернет и Youtube.

Если при изучении новой информации вам лучше всего подходит структурированная подача материала, то можете взять уроки мастерства в самолётостроении. Подобные мероприятия проводят производители кит наборов и некоторые частные строители.

Всесторонняя поддержка необходима

Если мечта летать на своем самолете не покидает вас, а энтузиазм переполняет вас до самого верха, то ускорить работу над проектом поможет поддержка со стороны пилотов- единомышленников.

  • Прежде всего, стоит заручиться поддержкой семьи.Рабочие часы в мастерской могут быть длинными и утомительными, в том числе для остальных членов вашей семьи. Супружеская и семейная поддержка в таких случаях просто необходима. Любые авиапроекты, которые встают поперек отношений, обречены: «Он тратит всё свое время на этот долбанный самолет. Она всё время пилит меня по поводу моего проекта», — стоит ли начинать проект при таком положении дел.Митч Локк придерживается простой тактики: «Прежде чем начать строить новый самолёт, я иду к своей жене и спрашиваю у неё список всех благ, которые она желает, чтобы её жизнь стала лучше, пока я буду меньше посвящать ей времени». И это работает: Митч построил самостоятельно семь самолетов.В то же время существует много проектов, которые ведутся семейными командами: родителями с детьми, супругами. Когда общая командная работа сплачивает людей вместе – сборка самолёта становится дополнительной возможностью провести время с близкими.
  • Поддержка вне семейного круга также важна.
    При выборе решения в пользу того или иного проекта важно также учитывать сервисную поддержку и опыт предыдущих строителей. Есть ли возможность изменить толщину нервюр без ущерба для безопасности конструкции? Сможет компания-разработчик модели самолета ответить на этот вопрос? Как быстро придут ответы? Имеется ли форум авиационных строителей, которые могут помочь новичкам?

Советы, как ускорить работу над проектом – помощь профессионалов и КИТ наборы

Одна из причин роста числа домашних самолётостроителей – появление КИТ наборов. Большинство самолётов в прошлом были построены с нуля. Строители приобретали набор чертежей для самолёта на свой выбор (либо на свой страх и риск конструировали сами), а затем заказывали материалы для изготовления деталей и узлов.

Вот несколько советов для тех, кто решил пойти этим путём:

  • Можно использовать программы виртуального проектирования, например, X-Plane: Авиастроитель Дэвид Роуз использует для конструирования своих моделей именно эту программу, дополняя ее пакетом Airplane PDQ (общая стоимость — $198). Стоимость пакета невысокая, а возможности на уровне промышленных систем за $30000.
  • Конструкцию можно спроектировать: Для этого можно проштудировать книгу Мартина Холлмана «Конструкция современного самолета» (Modern Aircraft Design) или Горбенко К. С. «Самолеты строим сами».

Если же вы не готовы делать самолёт с чистого листа, тогда есть смысл задуматься над покупкой КИТ – набора. Изготовитель КИТ — набора может предоставить точные и готовые к сборке детали самолёта при серьезной экономии ресурсов и материалов по сравнению со строительством с нуля. Сборочные инструкции, в отличие от инженерных чертежей, помогут сэкономить несчетные часы на рассуждения по поводу того, как детали сопрягаются друг с другом. Такая экономия времени приведет к тому, что в ваших силах будет собирать более сложные и высокотехнологичные самолёты. Сегодняшние КИТ наборы охватывают поразительно широкий спектр моделей, начиная от деревянных и тканевых, например Piper Cub, до композитных моделей по стоимости сравнимых с Citation.

Вот список производителей КИТ наборов, который авиастроители могут найти полезными:

КИТ – наборы Piper Cub PA-18 и его реплик

СКБ «Вулкан-Авиа»

ЗАО «Интеравиа»

КИТ – наборы самолетов RV

Kitplanes

КИТ – наборы самолётов C.C.C.P.

Свой самолёт.ru

КИТ – наборы самолётов Ultra Pup

Yourplane.ru

КИТ – наборы самолётов CH-701, а также Зенит, Зодиак и Bearhawk

Компания Авиа-Комп

Для того, чтобы узаконить полёты на самолете домашней постройки придется пройти процедуру получения сертификата единичного экземпляра воздушного судна (ЕЭВС, подробнее здесь).

Возможно строительство не для всех. Если вы любите работать руками и головой, знаете к кому обратиться за поддержкой, имеете достаточно средств для покупки грузового пикапа и у вас есть место для его хранения, вам должно быть под силу сделать свой самолёт. Конечно это занятие не для всех, но те, кто этим занимается, считают этот опыт одним из самых волнующих и радостных моментов в своей жизни.

Полезные ссылки

Сайты, посвященные строительству самолётов:

  • www.stroimsamolet.ru
  • www.reaa.ru
  • www.avia-master.ru
  • vk.com/club4449615 — группа ВКонтакте с массой полезной информации
  • www.avialibrary.com — библиотека авиаконструкторов

1aviaclub.ru

Какие авиасимуляторы помогают в обучении настоящим пилотам

Тренировка навыков пилотирования происходит в полёте, но не всегда понимание правильности выполнения процедур приходит сразу. Некоторые моменты требуют подробного разбора в спокойной обстановке. В таких случаях на помощь могут прийти специальные компьютерные программы – авиасимуляторы. Они выпускаются уже более 30 лет и в процессе развития достигли большого успеха при имитации полётов на самолетах.

Виртуальные пилоты за штурвалом настоящих самолетов

Для кого-то авиасимуляторы могут быть простой «резиновой бабой», а для кого-то стать «счастливым билетом» в светлое будущее. Здесь уместно написать строчку из стихов: «Каждый выбирает по себе женщину, религию, дорогу…», а также мечту, музу и самолёт. Всё в нашей жизни зависит не от самих вещей, а от того, как мы их воспринимаем.

Один швед, по имени Томас Салме, увлекался авиасимуляторами и любил самолёты, причем настолько, что решился на обман и авантюру, какой свет не видывал. Началось всё с его похода в учебный тренировочный центр, где, выдав себя за безработного пилота, он получил разрешение на один полёт на профессиональном авиатренажере. В результате похода он также успел подружиться с сервисным инженером, который давал ему возможность ночью подлётывать на тренажере, осваивать летный тренажеры и изучать найденные там же мануалы нескольких самолётов. Это продолжалось несколько месяцев.

Позже у одной итальянской авиакомпании открылась вакансия второго пилота, Томас подделал шведскую летную лицензию и подал своё резюме. Успешно пройдя пробные полёты, он был принят на эту вакансию. За 13 лет Томас успел сменить 3 авиакомпании и даже стать КВС до того момента, пока не был пойман полицией. Пилот-самоучка был отпущен и отделался годом лишения возможности летать. Так авиасимуляторы помогли ему в жизни. Кстати, за всё это время он ни разу не подвергал пассажиров опасности.

Реалистичные авиасимуляторы и их достоинства

Стать пилотом пассажирского Боинга 747, совершающего рейс Сидней – Лондон, пролететь на культовом Beechcraft Baron над пляжами Флориды, сдать на лицензию частного пилота на Cessna 172, что ещё? Современные авиасимуляторы позволяют поднять в воздух практически любой самолет, вертолет, дельтаплан и даже воздушный шар. Осилить все эти воздушные суда можно виртуально, оставаясь дома за комнатным столом в спальных тапочках. Но насколько этот опыт будет востребован настоящим пилотом в лётных условиях, останется под вопросом.

Сфера применения авиасимулятора может быть настолько широкой, насколько позволит уровень реализма. Детализация отдельных органов управления вплоть до тумблеров индивидуальной вентиляции, обогрева окон и противообледенительной системы как раз к этому вопросу. Изучением выполнения стандартных летных процедур может помочь даже Microsoft Flight Simulator.

«Даже после получения лицензии частного пилота я не перестал пользоваться симулятором», — поделился своими откровениями участник одного форума. «Прежде чем лететь по неизвестному маршруту, я часто пролетаю его в виртуальной среде. Во время моей учебы на частного пилота особенно полезными были маршрутные полёты. За день до моего полёта Сиэтл — Пирсон я выполнил этот маршрут в FSX, поэтому на следующий день во время настоящего полёта я точно знал, где нахожусь. Это чувство придавало мне уверенность в том, что всё будет хорошо.»

Симулятор позволяет научиться выполнять процедуры: когда выпустить закрыли, когда дать газ, но «чувство пятой точки» там не наработаешь. На основании своего опыта я могу заключить, что научиться некоторым вещам нельзя, а их изучение в виртуальной среде может даже пагубно отразиться на будущих полётах и привить неправильные навыки:

  • При взлете. Реактивный момент от пропеллера, толкающий самолета влево во время рулежки плохо соответствует правде.
  • При посадке. Момент касания с землей не выглядит реалистично, выравнивание самолета не соответствует реальному.
  • Сваливание и штопор. Любые маневры с углом крена больше 30 градусов и углом атаки больше 20 градусов не соответствуют реальности.

Теперь о том, где использование симуляторов может быть полезным:

  • Выполнение процедур. Для курсанта выполнение крутого виража или выход из сваливания может представлять определенные трудности во время первых полётов. С финансовой точки зрения имеет смысл сначала отработать эти маневры на симуляторе вместе с инструктором.
  • Навигация. Работа с радиомаяком на земле может быть также успешно отработана, как и в воздухе. Если в симуляторе четко прорисован рельеф, можно использовать визуальные ориентиры.
  • Работа с приборной панелью. Изучить работу приборов позволит симулятор: времени будет сколько угодно, а деньги за это с вас не возьмут.
  • Выполнение внештатных процедур. Симулятор позволяет делать вещи, которые в реальном полёте встречаются редко. Полёт в тумане, плохая видимость, сильный боковой ветер, различные отказы оборудования могут застать вас врасплох. Чтобы этого не случилось ситуации с отказом двигателя и ей подобные лучше всего отрабатывать в безопасном месте на безопасной высоте.

Физика полёта в X-Plane

Среди всего простора авиасимуляторов тихой гаванью являются симуляторы пассажирских и транспортных самолетов, среди которых выделяются Microsoft Flight Simulator X (FSX) и X-Plane. Вопросы из разряда, какой симулятор лучше, и какой вы бы приобрели из двух, перешел в разряд риторических. Виртуальные пилоты не имеют общего мнения на этот счет. Общее мнение такое: FSX ценится за более качественные визуальных эффекты и огромное количество дополнений, охватывающих практически все современные и раритетные самолеты, а X-Plane отличается лучшей моделью полёта. Теория элементов лопастей, на которой основывается X-Plane, позволяет описывать поведение объектов в полёте более реалистично. Именно поэтому игра была сертифицирована (единственная из всех подобных игр) Федеральным Агентством по аэронавтике (FAA) для целей обучения пилотов. Для того чтобы оценить на деле аэродинамику двух игр проведем тестовые полёты. Одним из наиболее востребованных самолетов малой авиации является Cessna 172. Насколько полёт этого самолёта отличается в двух играх?

X-Plane сравнительно молодой симулятор, но благодаря использованию передовых технологий он создает атмосферу полёта несколько привлекательнее для обучения по сравнению с FSX. Это можно наглядно увидеть при вводе самолёта в сваливание и штопор. Сваливание в FSX выглядит незначительным, а введение в штопор вовсе оказывается невозможным. Совсем по-другому дела обстоят у X-Plane: при сваливании происходит видимый завал крыла с потерей высоты, а штопоры можно крутить не хуже, чем в военном симуляторе. При поворотах появляется необходимость следить за скоростью, которая начинает реагировать уменьшением, и для её коррекции нужно добавить тягу.

Дополнения FSX играют роль

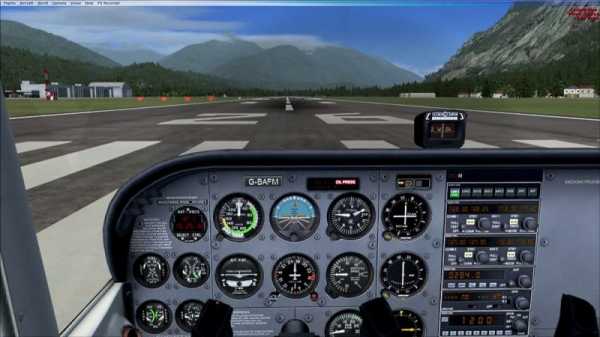

Подготовить самолет к взлету, взлететь и самостоятельно провести его из точки А в точку В, невзирая на погодные условия и технические неисправности – задача, которую решает пилот пассажирского самолета FSX. Достоинства игры в её обновлениях: точные модели большинства самолётов малой авиации, точные модели аэропортов и рельефов местности, курсы обучения, диспетчерское сопровождение, загрузка реальных погодных условий и т.д. Одно из таких дополнений FSX A2A Accu-Sim позволяет не только летать на Cessna172, но и самому обслуживать.

Прежде чем взлететь надо убедиться в исправности своего самолёта. В кабине должно лежать руководство по эксплуатации, стояночный тормоз должен быть отключен, фиксатор штурвала снят и далее по списку. Как и в реальности, один из этапов осмотра – обход всех важных узлов, от состояния которых зависит успешность полёта.

Проверка уровня воды в топливе, работоспособность всех узлов управления, надежность тросов и тяг управления, отсутствие воды в топливном баке … до проверки замка двери багажного отсека. Если что-то не в порядке, а всё может произойти, механик в ангаре поможет отремонтировать неисправность. Там же можно установить обтекатели на колеса, заменить свечи с дешевых Massive Electrode на долговечные Fine Wire, залить одно из трех видов масел 100W, 20W-50 и 25W-60, поставить колеса для грунта и сделать многое другое.

Предполётный осмотр закончен, неисправности устранены, самолёт готов к полёту, садитесь удобнее и приготовьтесь к выполнению контрольного полёта в среде FSX:

  • Рукоятка крана переключения топливных баков (MIXTURE) и рукоятка регулятора топливной смеси на максимум
  • Включаем стартер и авионику: кнопка (Master Power) и Avionics (авионику)
  • Запускаем двигатель (выключатель MAGNETO)
  • Включаем подсветку световых приборов
  • Устанавливаем закрылки в положение между 0 и 10 градусами
  • Еще раз скользим взглядом по показаниям датчиков двигателя и температуры двигателя, предупреждающих о возможных неисправностях в работе тех или иных систем
  • Запрашиваем разрешение на взлет у диспетчера
  • Даем газ и держим тахометр на отметке 1000 оборотов в минуту (RPM) во время рулёжки
  • Газ на полную мощность. Кто-то может стартовать как истребитель: заблокировать колеса тормозами, дать газ на полную, отпустить тормоза… кому как нравиться. При достижении скорости 75-85 уходим в отрыв. Стоит поддерживать скорость на таком уровне, пока не будет 3000 футов высоты (1000 метров). Идеальная крейсерская скорость достигается при положении ручки управления двигателя в пределах 45 – 75 %.
  • При высоте более 3000 футов уменьшаем расход топлива, чтобы добиться оптимальной производительности двигателя

При необходимости игра позволяет сдать экзамен на лётные права, научит пользоваться радиообменом, читать и понимать штурманские карты. Количество поклонников игры такое, что на youtube.com можно найти инструкции по сдаче практически любого теста и отработки любого режима полёта, например, контрольный полёт на получение сертификата «Полёт по приборам» на Cessna 172:

Prepard3D-замена FSX

Приборная панель в Prepar3D

Не для кого ни секрет, что симуляторы очень требовательны к ресурсам системы. В самый неподходящий момент нестабильная программа при стандартном объеме оперативной памяти может подвести. Но с появлением нового симулятора Prepard3D сотни виртуальных пилотов вздохнули с облегчением. Вот так описывает свой опыт один из симмеров с форума avsim.ru: «Мда-а-а, уж… Препар это тема! Прибыл в Анкоридж. Тут вдруг ФСУПИК запищал о нехватке памяти. Ну, думаю, все, кранты! Три часа псу под хвост… А нет, ничего! Лечу, как ни в чем не бывало, только в наушниках попискивает». Prepar3D – это новый симулятор, созданный компанией Lockheed Martin на базе платформы FSX для учебных целей. Отличительная его особенность – стабильность работы программы, так необходимая многим пользователям. У него новое лицо: еще более реалистичный антураж, поддержка библиотек и дополнений FSX и обучающие курсы для пилотов самолетов, вертолетов, подводных лодок и все прочего, что ездит, плавает и летает.

Виртуальные сообщества Vatsim и IVAO

Харри раз в месяц по выходным летает из провинции в Лондон. Аэроэкспресс от Хитроу довозит его до станции, где ждет Тайлер на автомобиле, после чего они вместе добираются по субботнему Лондону до конечного пункта назначения. У входа в офисное здание в 10 утра уже большое скопление людей, все вместе они собираются в выходной день в центре Лондона, чтобы стать виртуальными диспетчерами и пилотами во всемирной виртуальной сети, объединяющей энтузиастов со всего мира. Так начинается открытый день сообщества Vatsim в английском филиале. Более 250000 зарегистрированных пользователей по всему миру, 20000 аэропортов, более 500 виртуальных пилотов каждый день и полное погружение в мир авиации с целью обучения и удовольствия. Кто-то из участников встречи примеряет на себя фуражку пилота, кто-то костюм диспетчера, но все они черпают вдохновение и огромный заряд энергии от этих встреч.

Возможности глобальной сети и страсть человека к полётам можно соединить вместе в виртуальных сетях Vatsim и IVAO. Для того чтобы это сделать, надо быть пользователем Microsoft Flight Simulator версии 2004 или X, X-Plane также подойдет. Для вступления в сообщество необходимо зайти на сайт, зарегистрироваться и установить программу «клиент-пилот».

Среди достоинств пользования этими сервисами: полёт в реальных погодных условиях, весь мир у ваших ног и практически настоящий трафик с английским радиообменом для желающих подучить язык.

В сетях IVAO и Vatsim одновременно летают до 700 пилотов

Стоимость, требования и полезные ссылки

Минимальные требования к компьютеру FSX, X-Plane10, Prepard3D 1.4

Процессор Dual Core 2.0 GHz
Оперативная память (RAM): 2.0 GB. При 4-х GB игра работает лучше
Операционная система: Windows XP SP3 и выше
Видеокарта: минимально 250 MB
Требуется носитель информации с 10 GB свободного объема (Prepard 20Gb)
Необходимость джойстика и педалей острее ощущается в X-Plane

Где скачать, сколько стоит

Все игры доступны для пользователей на официальных сайтах: www.x-plane.com, www.prepard3d.com, FSX. Стоимость официальных версий симуляторов от 60$, но на многочисленных сайтах есть взломанные версии. Скачать симуляторы, а также задать вопросы знатокам можно уже ВКонтакте: FSX, X-Plane

Что можно отработать в игре, какие летные навыки можно поддерживать

Обе игры позволят отработать выполнение тех или иных процедур, но в FSX и в Prepard3D гораздо больше различных добавлений и библиотек, поэтому возможностей для изучения работы конкретного судна у него больше. X-Plane даст больше возможностей для отработки летных режимов, в том числе в сложных условиях.

На каких типах самолетов можно летать

Среди моделей воздушных судов для тренировок полетных навыков есть почти все модели легкой авиации, пассажирских и грузовых судов, которые существуют в реальном мире. Все обновления пишут такие известные в своей нише производители, как Aerosoft, PMDG, Carenado и другие. Вот список некоторых самолётов малой авиации, стоимость каждой модели от 15 до 30 евро: Tecnam P2006T, PA34 SENECA, PA46T Malibu, CT182T Skylane, Cessna 208B Grand Caravan, Cessna T210M Centurion, Cessna 340, Beechcraft B58 Baron, DA-40, Twin Otter DHC-6, C90B King Air, Bonanza A36.
Для X-Plane доступны следующие модели (некоторые из доступных): Cessna 152, Cessna 172RG Cutlass, Cessna 172N Skyhawk, Cessna 208B Grand Caravan, Cessna 340, PA34 SENECA, PA32, PA46T Malibu, Cessna T210M Centurion, Cessna T206H Stationair, PA46T Malibu, B200 KING AIR, C90B King Air, Beechcraft B58 Baron, Bonanza A36, Mooney M20J.
Скачать официальные версии можно здесь: www.shop.aerosoft.com, www.sim-planet.com

Обучающие сценарии для FSX и X-Plane

Связующим мостом между практикой реальных полётов и виртуальными симуляторами могут стать игровые сценарии, заточенные под курс частного пилота и различных рейтингов с учетом требований FAA. Творения пилота инструктора Брюса Вильямса позволят задействовать скрытый потенциал симуляторов для учебных целей.

1aviaclub.ru

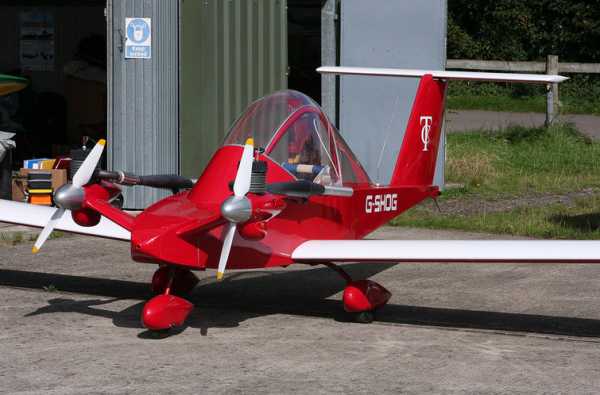

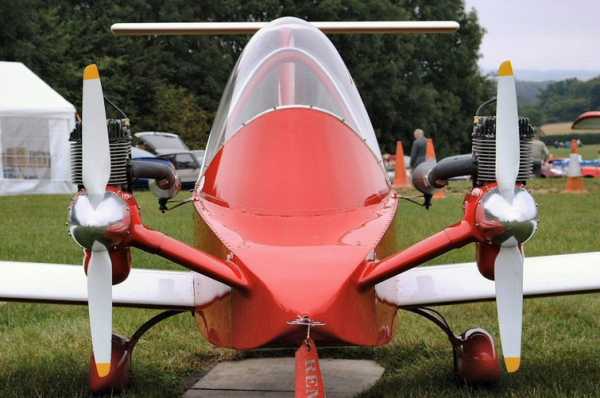

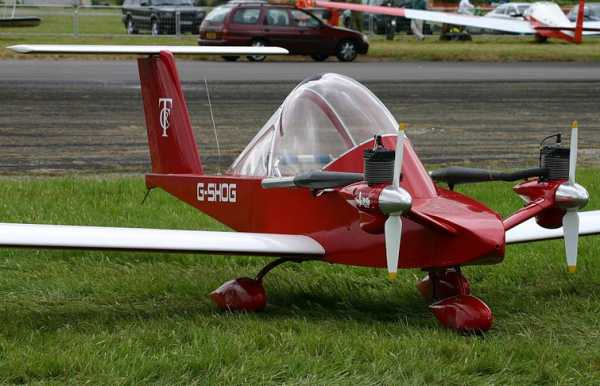

Cri Cri - самый маленький двух моторный самолет в мире! — Паркфлаер

Cri Cri - творение Французского инженера Мишеля Коломбана.
Этот самолет скорее похож на большую модель, чем на настоящий самолет.
И все же с размахом в - 4.9м и полетным весом - 170 кг, это полноценный двух моторный самолет!

"Во время полета у меня такое впечатление, что я сижу в поднимающемся кресле, и хотя я на 10 кг тяжелее всего самолета, он чрезвычайно хорош для воздушных прогулок, говорит испытатель самолета Роберт Бюиссон ..."

Кто сегодня не знает, по крайней мере, в кругах любителей лёгкой авиации, имя и перипетии маленького двухмоторного самолёта, названного "Кри-Кри" - самолёта, который можно было видеть на многих авиационных праздниках и который стал предметом многочисленных статей и публикаций прессы...

А началось всё в 1958 г., когда появилось первое упоминание о маленьком одноместном самолёте с двумя двигателями общей мощностью 20 л.с. Это были годы бурного развития домашнего самолётостроения. Но обстоятельства не позволили конструктору из Рюэй-Мальмэзон воплотить свою мечту. Что, "забросили" "Кри-Кри"? Появится ли он когда-нибудь? До каких пор он будет оставаться на бумаге? Это были основные вопросы, которые задавали многочисленные конструкторы-любители. Лишь в сентябре 1970 г., спустя 12 лет, конструктор приступил к работе при активной помощи жены. К прототипу предъявлялось много требований. Предполагалось, что это будет самый маленький скоростной и экономичный серийный самолёт, который будет отвечать концепции "самолёт - для каждого". Постройка прототипа была начата в 1972 г. в гараже конструктора. Через 1200 часов работы самолёт был готов.
Итак, его двухмоторный "мини", весящий 63 кг и напоминающий скорее большую модель, нежели пилотируемый аппарат, вызвали удивление и интерес многих любителей авиации. С первого взгляда он выглядел необычно. Простая угловатая форма фюзеляжа, непривычно большой "обтекаемый" фонарь кабины, а также два двигателя, установленные на пилонах в носовой части фюзеляжа - всё это выглядело странно и заманчиво. Первым делом это относится к расположению двигателей, которое является уникальным (в то время) в мировой практике.
Первый полёт прототипа МК-10 "Кри-Кри" (F-WTXJ) состоялся 19 июля 1973 г. На глазах небольшой группы зрителей, фотографов и операторов телевидения Роберт Бюиссон, 68-летний пилот, на счету которого более 12000 часов налёта, оторвал от земли необычный самолет. В полёте "Кри-Кри" напоминал маленький истребитель ...

В Германии на соревнованиях авиа моделей произошло забавный случай с этим самолетом.
Естественно все что произошло было заранее спланировано.
По скольку самолет больше похож на авиа модель, одному из "зрителей" предложили прокатиться на "модели", он согласился )))
Человека на глазах у всех усадили в кабину, пилот на земле взял пульт дистанционного управления и начал "выводить модель" на старт. Благополучно взлетел, сделал пару кругов над аэродромом и тут началась паника, "пилот" заявил что потерял управление над моделью а там ведь человек!
Пока он пытался "восстановить связь" самолет скрылся из глаз. Представьте состояние публики на глазах которой разыгралась "трагедия"!
Но как вы уже догадались, все закончилось благополучно )))


Летно-технические характеристики "Кри-Кри":

полный размах крыла, м 4,9

хорда крыла (без закрылков), м 0,48

хорда крыла (с закрылками ), м 0,63

полная площадь крыла, кв.м 3,1

 V крыла (от корня), град 4

 полная длина самолёта, м 3,91

полная высота самолёта, м 1,2

размах Г.О, м 1,55

хорда Г.О, м 0,395

колея шасси, м 1,1

база шасси, м 1,15

диаметр х шаг воздушных винтов, м 0,695 х 0,95

двигатель, 2 шт. JPX PUL-212 по 15 л.с.

емкость топливного бака, л 23

максимальный вес пустого, кг 75

максимальный взлётный вес, кг 170

макс. скорость в пикировании, км/ч 280

макс. крейсерская скорость, км/ч 200

макс. скороподъёмность, м/с 6,5

потолок, м 5000

разбег, м 100

 пробег, м 150

расход топлива, л/100 км 5

макс. перегрузки, g +10/-5

макс. аэродинамич. качество 11

Самолет может продолжать взлет с одним работающим мотором.
Скороподъёмность при этом 1.5 м/с.
Конструкция цельно металлическая!

Рабочие чертежи этого чуда http://airspot.ru/book/file/1068/cri_cri.pdf






Есть и электрическая версия



И даже реактивный



Как видите, на самолет установлены "модельные" двигатели.
Что ДВС, что элеткро и реактивные!

Здесь так же продают модель этого замечательного самолетика
Бальзовая модель-копия CRI-CRI MC-15, 1778мм - http://www.parkflyer.ru/36402/product/544404
Самолет из EPO Cri-Cri размахом 1050 мм. - http://www.parkflyer.ru/36402/product/1457910

Видео полета модели

Бальзовая

Из ЕPO

Конечно можно купить готовую модель.
Но в силу простоты конструкции обводов модели, её не сложно построить самому по пенопластовой технологии, вырезая детали разогретой струной или по "потолочной" технологии.
Благо чертежи есть в сети.

Зальная модель

Лично у меня на очереди постройка этой модели!
Надеюсь найдутся люди которых заинтересовал этот малышь.
Всем чистого неба и удачных полётов!

При написании статьи использовались материалы с сайта http://www.aviajournal.com

Вот и радио модель 1:1

Вижу интерес к этому самолету возник, некоторые даже хотят купить настоящий самолет.
При наличии женег нет ничего проще!

Итак, каким образом можно заполучить самолет Cri-Cri. Собственно, способа всего три:


1. Самый простой способ, он же самый рисковый - купить подержанный самолет.
В России найти подобное предложение о продаже почти невозможно, поэтому путь на англоязычные сайты. На момент написания статьи стоимость забугорного “Сверчка” составляла от 7 до 10 тысяч евро. Опасности всё те же - двигатели. Более половины всех аварий Кри-Кри происходят из-за отказа моторов, поэтому их выбору и обслуживанию отводится особое внимание. Наиболее предпочтительными вариантами покупки здесь может быть “Cricket” - так назывались модели, произведенные "Zenair".

2. Второй способ - приобрести новый самолет у одного из сборщиков.
Найти на территории России хотя бы одного официального сборщика самолетов Коломбана нам так и не удалось. Однако, есть несколько компаний, которые производят “аналоги” - то есть самолёты, внешне похожие на Кри-Кри, но отличающиеся по технологии производства. Самое популярное отступление от канона - материалы фюзеляжа. В оригинальной версии самолет почти весь металлический, “оптимизаторы” же предпочитают использовать дерево или композитные материалы. Стоимость таких моделей как правило не превышает 10 тысяч евро без учета цены двигателей.

3. Наконец, самый надежный и официальный способ - связаться с Мишелем Коломбаном, купить чертежи и собрать самолет самостоятельно.
Стоимость комплекта чертежей варьируется от 500 до 700 евро и зависит лишь от настроения самого конструктора. Чертежи очень подробные, большая часть из них выполнена в масштабе 1:1. К чертежам прилагается инструкция с которой, по словам Коломбана, сможет разобраться любой, кто хоть когда-то открывал капот автомобиля. Впрочем, помимо бумаг, покупатель получит бесценную возможность пообщаться с самим концептором, задать ему интересующие вопросы и получить рекомендации по использованию, например, тех же двигателей.

Для тех, кто надумает собирать самолет самостоятельно, стоит написать письмо или отправить факс Мишелю Коломбану:


Michel Colomban
37 Bis Rue La Kanol
92500 Rueil Malmaison, France
Fax: 0033 147 51 8876
Удачи в начинаниях!




www.parkflyer.ru

Как сделать настоящий самолет своими руками за $4 тысячи!

Думаешь, за такие деньги можно только велосипед собрать? Как бы не так! Бери пример с 45-летнего чешского слесаря Франтишека Гадравы, который умудрился своими руками создать личный самолет всего за 3 700 евро (чуть больше $4000).

За основу Франтишек взял американский легкомоторный самолет Mini-Max, созданный еще в 70-х годах. Чешский самоделкин установил 3-цилиндровый мотор чешской фирмы Verner, немного переосмыслил внешность и сделал удобнее место пилота. Важную роль сыграл тот факт, что чех работает на заводе по изготовлению инструментов для лесной промышленности. Поэтому многие детали он сделал прямо на рабочем месте.

Как говорит автор самодельного самолета, его творение может развивать 145 километров в час. Идея создания личного самолета родилась у него потому, что он живет за городом, а работает в городе. Если раньше он тратил около 30-40 минут на езду в одну сторону, то теперь – 10-15 минут утром и около 7-9 минут вечером. Дело в том, что по утру он не хочет будить еще спящих граждан и летит на работу через лес, а вот возвращается пролетом над деревней.

Единственный минус самолета заключается в том, что по прилёту на работу, чеху приходится приземляться на поле и тянуть свой транспорт на парковку.

topgir.com.ua

Дома самолеты 51 фото

жилой дом в самолете

В среднем за год списывают около пятисот самолетов. Далеко не все из них уходят на металлолом, некоторые начинают новую оседлую жизнь где-нибудь за городом. Так и появляются дома самолеты.



Оказывается летательных аппаратов, приобретших новое качество гораздо больше, чем можно подумать. Есть самолеты дома, в которых живут, на фото как раз один из них, старый Boeing 727, навсегда приземлившийся в штате Орегон.

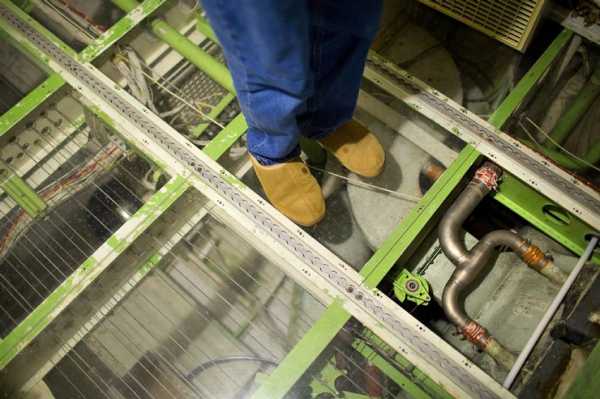

Списанный самолет выкупил Брюс Кемпбелл и переоборудовал его в жилой дом.

Хотя, что там особо оборудовать, пассажирский лайнер, это уже готовое жилье. Так, переделать некоторые детали, и то по желанию. Так Брюсу например захотелось прозрачный пол.

Санузел и вход разработали авиаконструкторы

















Кстати, вот и он сам, Брюс Кемпбелл

А это самолет дом Джо Энн Ассери в Бенуа, тоже США.

Хотя Боинг для частного особняка, конечно, круто. Это все-таки не старый фургон, даже гражданам США купить подержанный самолет накладно. Поэтому списанные лайнеры используют чаще всего как доходные дома – рестораны, гостиницы или музеи. Вот этот воздушный красавец находится в штате Пенсильвания, город Пенделл, сейчас в нем ресторан под названием «Фленнери»

В Новой Зеландии в городе Тапе из старого DC3 сделали рекламу для Макдональдса

А это ресторан в Чехии, ТУ-104 удачно приземлился в городе Петровицах, заведение так и назвали «Туполев».

Город Лангенхагене в Германии, ресторан-самолет "Викерс Викинг 814" Vickers Viscount 814 Lufthansa в  Германии



Знаменитый отель в Национальном парке Коста-Рике. Этот Боинг 727 находится здесь, посреди тропического леса с 1965 года и является достопримечательностью курорта Верде.

Самолет перевозили частями из аэропорта Сан-Хосе и теперь в нем уютный мини-отель, с комфортными номерами и прекрасным видом на океан.















В середине самолет полностью переделан под потребности гостей, уютные спальни.

















Есть ванны и небольшая терасса на крыле

















Мебель в отеле ручной работы, сделанная из тика



Одноместная гостиница самолет в Нидерландах

В единственном номере этого роскошного отеля есть сауна, джакузи



















Современный интерьер в космическом стиле



















Уютные комнатки и кабина пилота, где можно сидеть, попивать кофе и наблюдать за жизнью аэропорта, в котором находится крылатая гостиница.





















Боинг 747 в стокгольмском аэропорту Arlanda, переделанный под отель.

Этот отель посолидней, на 25 номеров

















Интерьер самолета почти не изменен, так что постояльцам не сложно представить себя пассажирами настоящего лайнера.

Гостиница из старого грузового самолета в городе Отороханде (Новая Зеландия)

Конечно не Боинг, но жить можно.

Ресторан в самолете в Южной Корее

Как для ресторана выглядит мрачновато, видно этот Боинг 747 в городе Савояе приземлился здесь очень давно, и явно нуждается в техническом обслуживании. Хотя бывают рестораны и похуже, а этот все-таки в самолете.

















А это сирийский ресторан, дом самолет в Дамаске

Здесь наши отечественные заведения общественного питания, в наших ТУ и АН рестораны получаются не хуже, чем в Боинге. Слева кафе «Лайнер» в Ставрополе, а справа кафе в Перми.

















Кафе в Липецкой области с оригинальным названием «Самолет»

А это уже не ресторан, а авиационный колледж в Дубаи, а справа ресторан, неподалеку от Пекина.



















А вот такой ресторан с размахом сделали из самолета в Венгрии

Эмираты продолжают удивлять мир, первый и единственный в мире отель в вертолете.

В принципе, жить в доме самолете наверно тоже не плохо, это не какая-то хижина, а вполне технологичная конструкция со всеми удобствами, или почти со всеми. Вот люди и живут, слева, это жилой самолет в Чили с автономным отоплением типа буржуйки, справа DS-8 в штате Теннеси.

















Некоторые архитекторы просто используют самолетную тему в строительстве и строят довольно оригинальные домики, как этот особняк в Абуджа (Нигерия) или не менее оригинальный дом в Ливии (справа), выглядит как настоящий, только не летает



















Будущее здание в виде самолета, справа оригинальный домик в Индии



















Город Сусуман в Магаданской области. Даже не знаю, что сказать.

А это работа инженера Toshikazu Tsukii из Аризоны, как построить дом самолет можно не целиком, а по частям.

Так что если найдете где-нибудь самолет, то теперь вы знаете что с ним делать.



150+ фото необычных домов

novamett.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
