«Ракетный корабль на воздушной подушке «Самум»» в блоге «Армия и Флот»
Фоторепортаж Сергея Анашкевича
Ракетные корабли на воздушной подушке «Самум» и «Бора», входящие в 41-ю бригаду ракетных катеров Черноморского флота России, считаются одними из самых экстремальных и в некоторой степени уникальных военных кораблей.
Это корабли скегового типа (на воздушной подушке), по сути — катамараны с двумя узкими корпусами и очень широкой палубой. Они обладают уникальными кораблестроительными качествами — это трансформируемость гидродинамической платформы и многовариантность — 36 вариантов использования двигательно-движительной установки.
С одной стороны корабль — это катамаран с диапазоном скоростей до 20 узлов, с другой — быстроходный корабль на воздушной подушке с максимальной скоростью до 55 узлов, что позволяет кораблю не попадать в захват самонаводящихся ракет, а также двигаться быстрее, чем выпущенная торпеда.
Благодаря противокорабельному ракетному комплексу «Москит» из 8 ракет, эти корабли являются оптимальными ударными кораблями для незамерзающих закрытых морских театров действий.
3. Ракетный корабль на воздушной подушке (РКВП, проект 1239) создавался как развитие уже имеющихся на флотах Советского Союза малых ракетных кораблей проектов 1234 и 12341. Опыт применения этих кораблей в боевых службах в Средиземном море показал, что корабли такой размерности и классических образований ограничены в размещении оружия. Катамаран проекта 1239 отличается большой палубой, что позволяет решить эту проблему, более комфортными условиями использования оружия и размещения экипажа. К тому же он обладает высокой мореходностью. При создании РКВП так же широко применялся опыт ЦМКБ «Алмаз» и судостроительной промышленности, приобретенный при строительстве десантных кораблей на воздушной подушке типа «Джейран», «Зубр» и др.
4. Первым ракетным кораблем на воздушной подушке этого проекта стал РКВП «Бора», заложенный в 1984 г. на стапеле судостроительного завода «Красный металлист» в г. Зеленодольске под Казанью. В сентярбе 1991 г. заложен второй корабль этой серии — «Самум». На воду он был спущен 12.10.1992 г.
5. После постройки «Самум» был переведен по внутренним водным путям на Черное море, прибыв в ноябре 1992 г. в Керчь, а в марте 1993 г. — в Севастополь. Затем корабль опять был отправлен на завод-строитель, в октябре 1993 г. прибыв в Зеленодольск. В сентябре 1994 г. по внутренним водным путям ушел на Балтийское море, и с декабря 1996 г. проходил госиспытания в Балтийске, официально введен в строй 26.02.2000 г. Входил в состав 36-й бригады ракетных катеров Балтийского флота. В 2002 году данный РКВП был перебазирован с Балтики на Черноморский флот, войдя в состав 41-й Отдельной бригады ракетных катеров Черноморского флота.

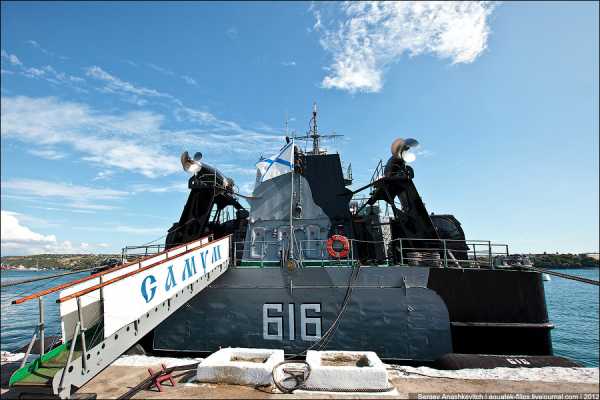

6. Корабль представляет собой два узких корпуса, перекрытых платформой 64 м длины и 18 м ширины. Впереди находится эластичный экран
7. В качестве вооружения на корабле применяются две счетверенные пусковые установки противокорабельного ракетного комплекса «Москит» (8 ракет 3М80), зенитно-ракетный комплекс «Оса-М» (20 ракет), одна 76-мм артустановка АК-176, две 30-мм артустановки АК-630

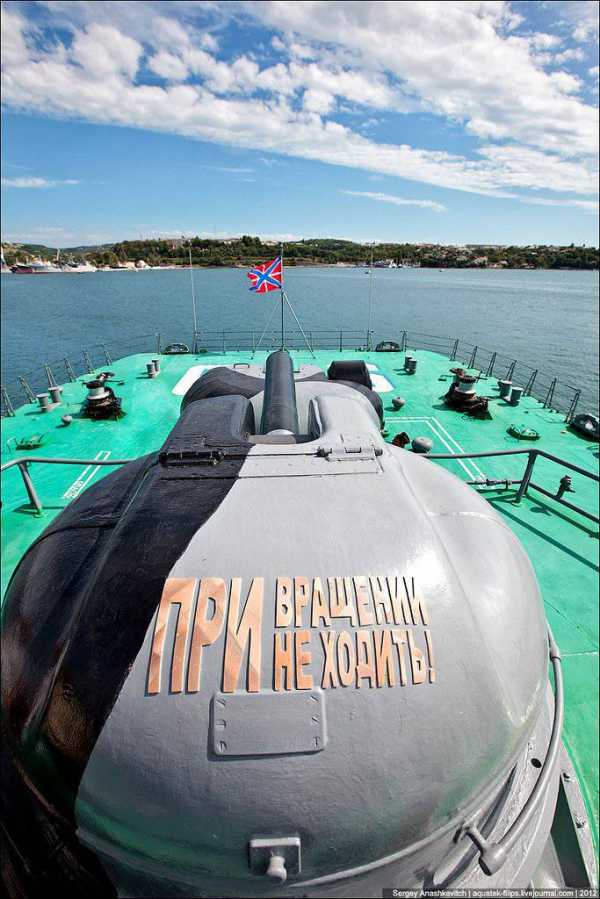

8. Артустановка АК-176 калибра 76,2-мм установлена на баке (носу) корабля является мощной и одновременно легкой универсальной автоматической артустановкой для вооружения малых кораблей и катеров. Ее основное предназначение — борьба с низколетящими крылатыми ракетами типа «Гарпун» и «Томагавк».

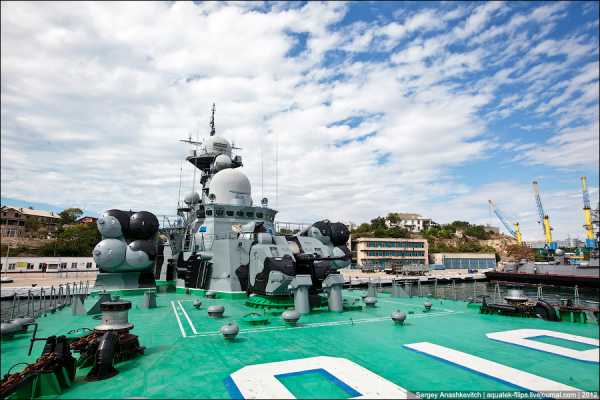

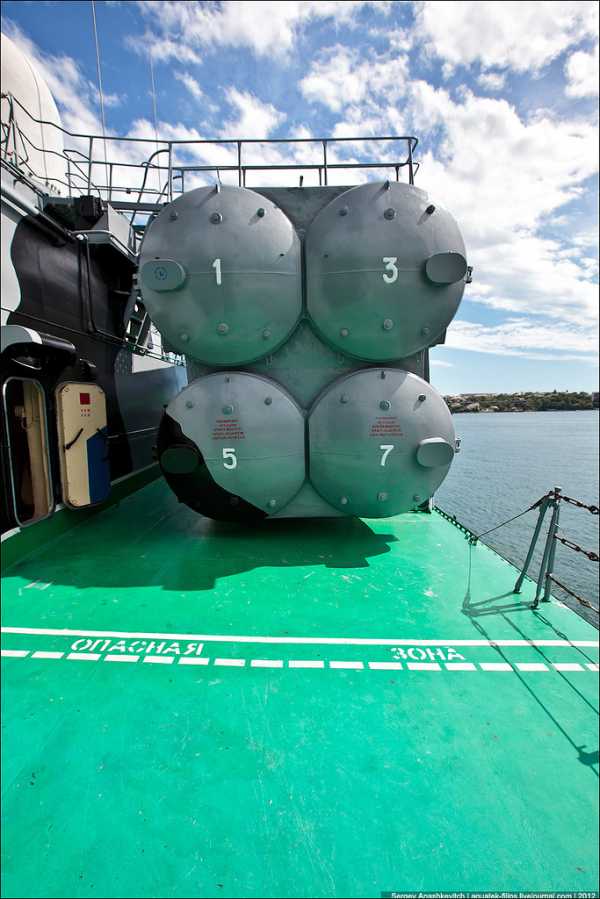

9. По бортам «Самума» установлены две счетверенные установки противокорабельного ракетного комплекса «Москит».
В этом комплексе используются крылатые ракеты 3М-80, которые предназначены для поражения надводных кораблей и транспортов из состава корабельных ударных группировок, десантных соединений, конвоев и одиночных кораблей. 4-х тонная ракета имеет длину почти 10 метров и дальность полета до 90 км.
10. Артиллерийская 6-ствольная 30-мм артустановка АК-630 мм является средством самообороны корабля и может быть использована для поражения воздушных целей на наклонной дальности до 4000 м и легких надводных сил противника на дистанциях до 5000 м.
Эта артустановка имеет очень высокую скорострельность (до 5000 выстрелов в минуту) и дальность полета снаряда — до 8 км.

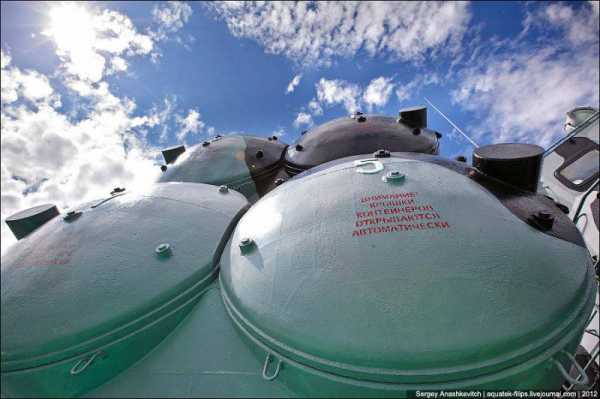

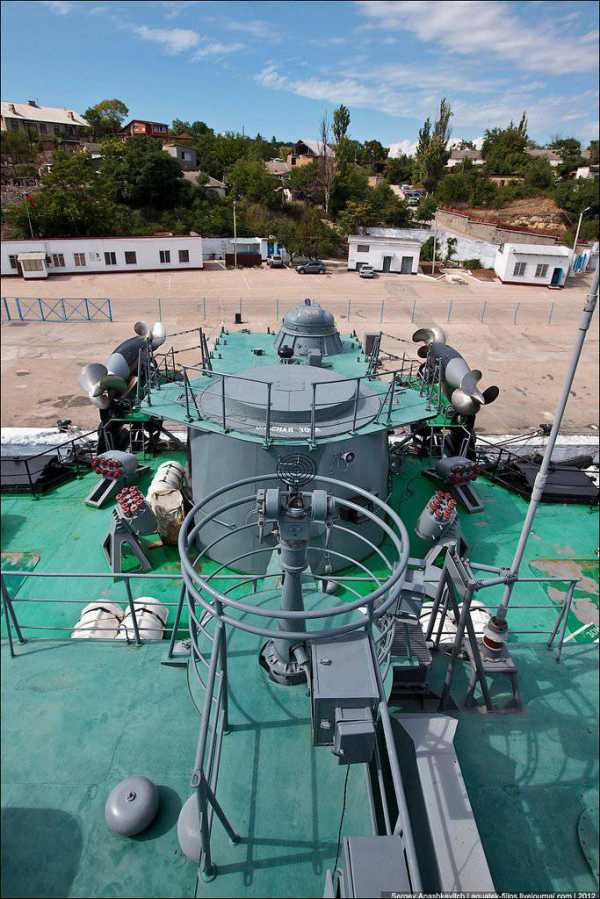

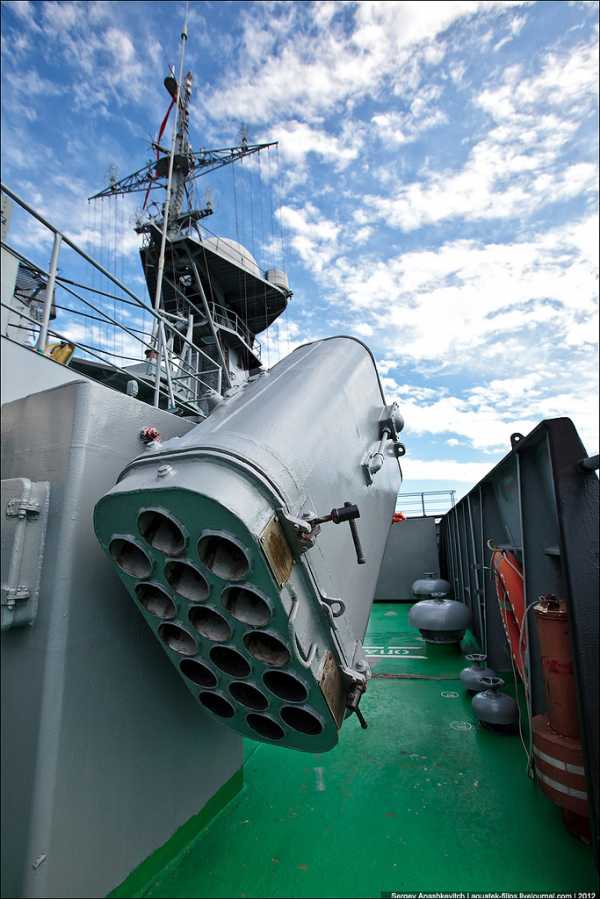

11. «Самум» оснащен двумя 82-мм корабельными комплексами выстреливаемых помех ПК-16. Они предназначены для постановки радиолокационных и оптико-электронных отвлекающих ложных целей для противодействия управляемому оружию с радиолокационными и оптико-электронными системами наведения.

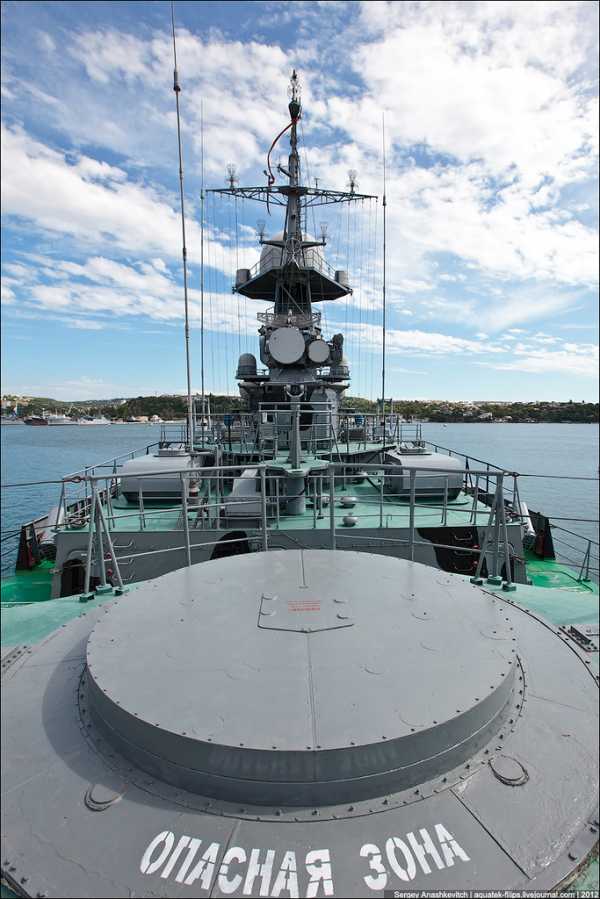

12. Шахта зенитно-ракетного комплекса «Оса-МА». Комплекс предназначен для защиты от воздушных целей, а также для стрельбы по надводным целям.
13. Две газотурбинные установки мощностью 36 тыс. лошадиных сил каждая обеспечивают ход на воздушной подушке.
Стоит сказать, что имея две раздельные двигательно-движительные установки маршевого и полного хода, способные работать раздельно и совместно, корабль может двигаться в трех главных режимах (катамаран, катер на воздушной подушке-1 и -2), что обеспечивает практически стопроцентную гарантию хода в любой ситуации.

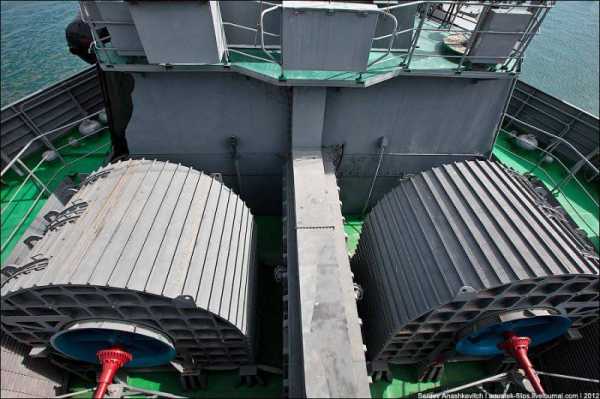

14. При необходимости хода на воздушной подушке, в кормовой части корабля опускаются две колонки с установленными на них винтами-тандемами.
Двигатели корабля позволяют развить скорость до 55 узлов даже при высоте волн 2 м, а при 5 баллах (волна 3,5 м) — более 40 узлов

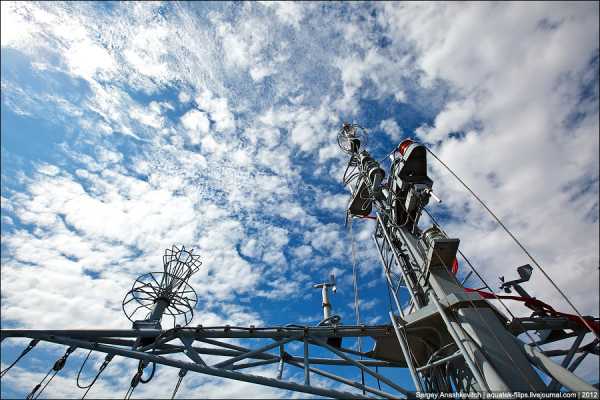

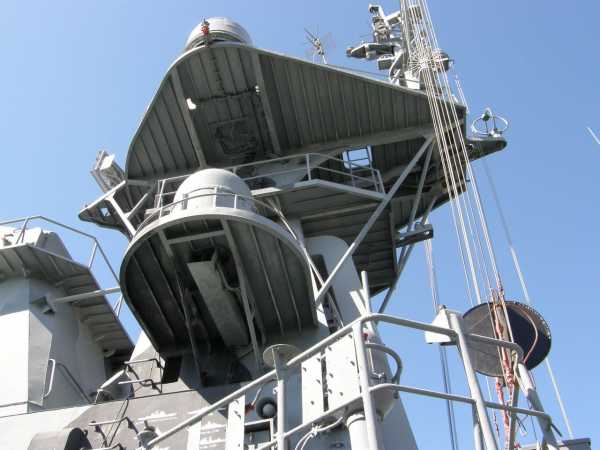

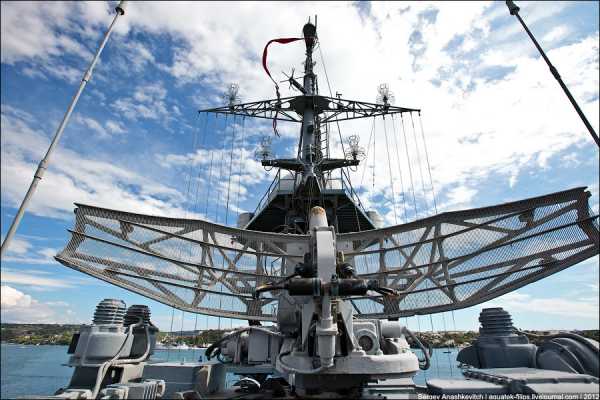

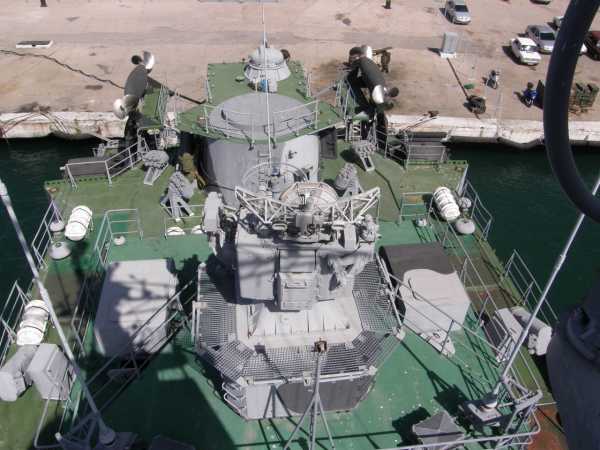

15. Радиолокационная система
16.

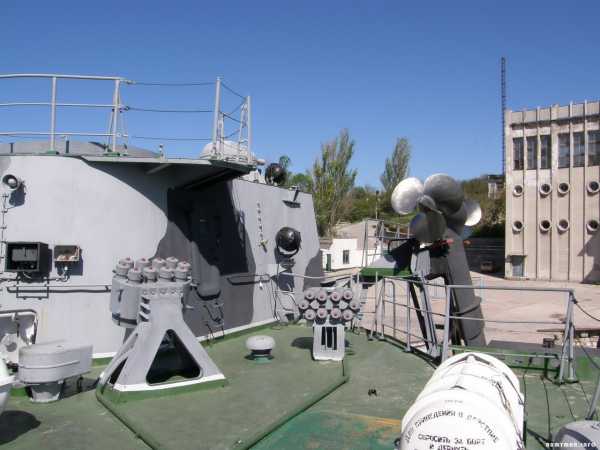

17. Вид на корму ракетного корабля с поднятыми винтовыми колонками и шахтой ЗРК «Оса-МА»

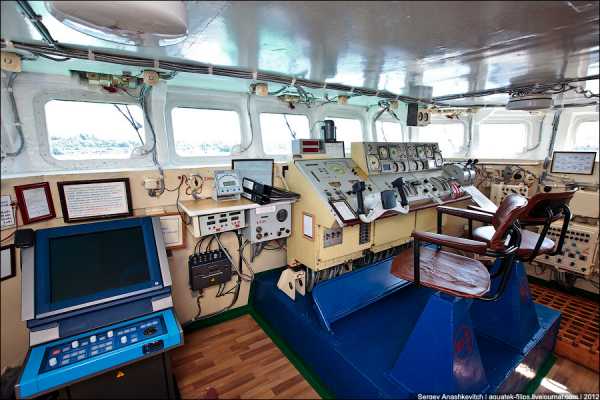

18. Ходовой мостик. Отсюда осуществляется управление кораблем во время похода

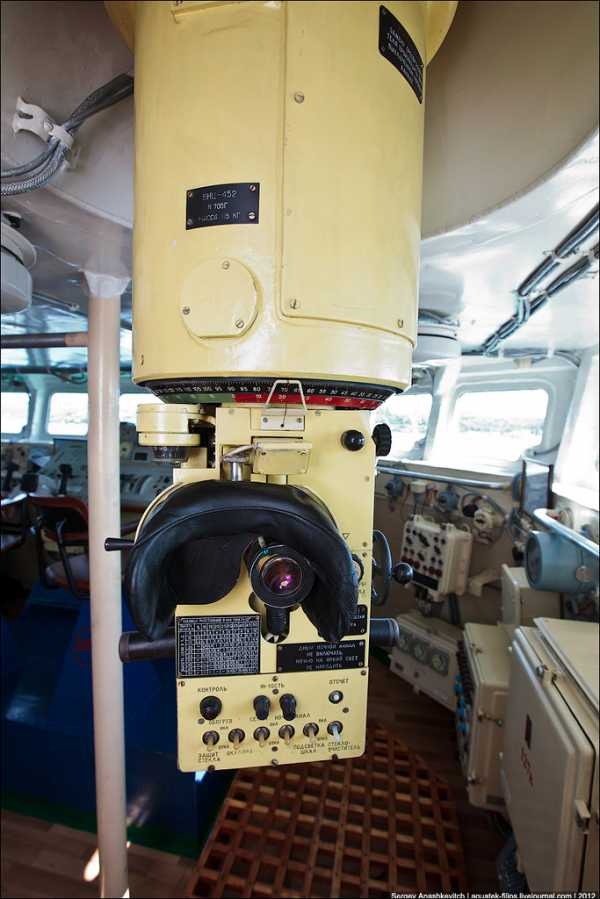

19. Перископ
20. Взгляд на противоположный берег. Домики в Апполоновке

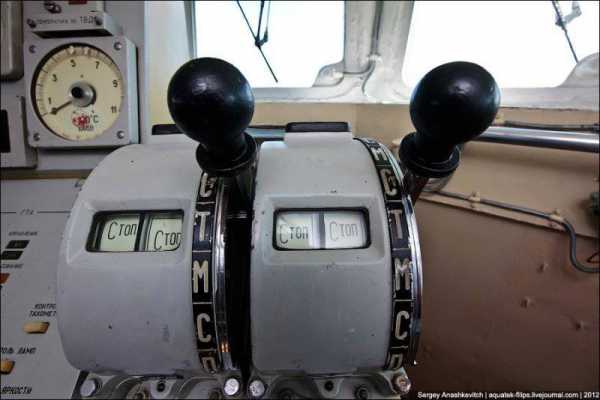

21.Машинный телеграф

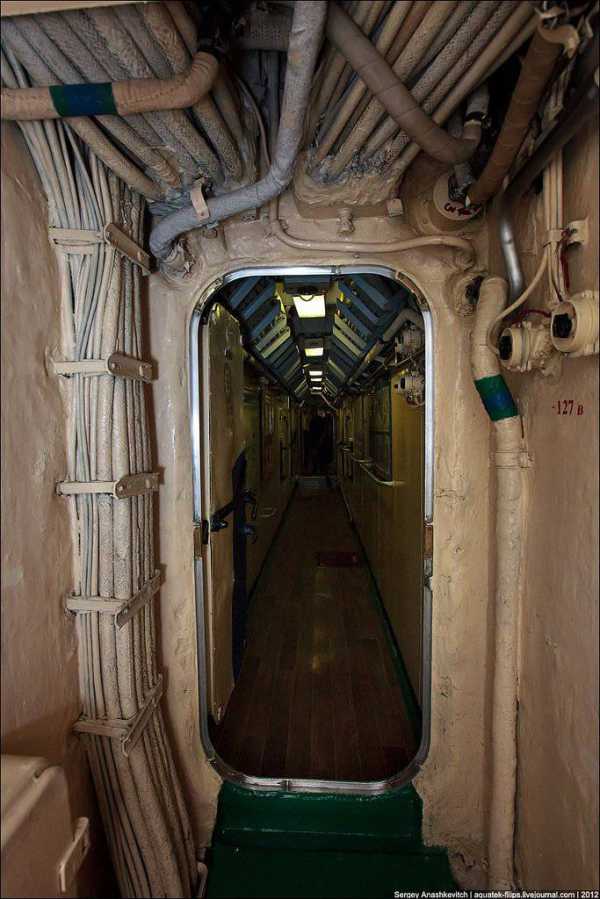

22. Спускаемся в недра «Самума». Здесь узкие коридоры и жгуты кабелей
23. «Почтовое отделение» корабля.

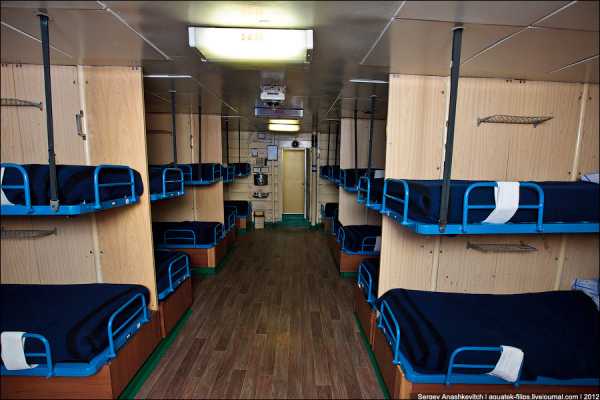

24. Кубрик, где живет корабельная команда

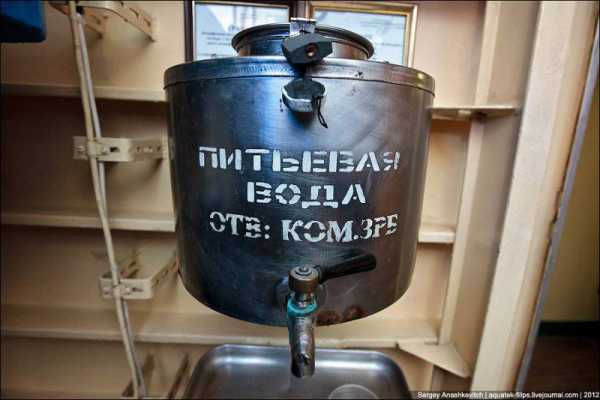

25. Резервуар для питьевой воды в жилом кубрике
26. Столовая команды. Идет подготовка к ужину

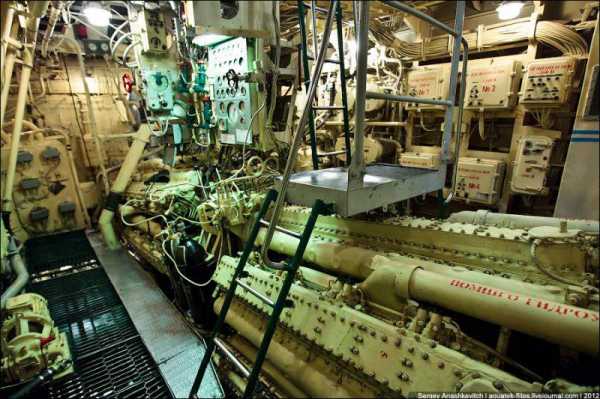

27. Машинное отделение

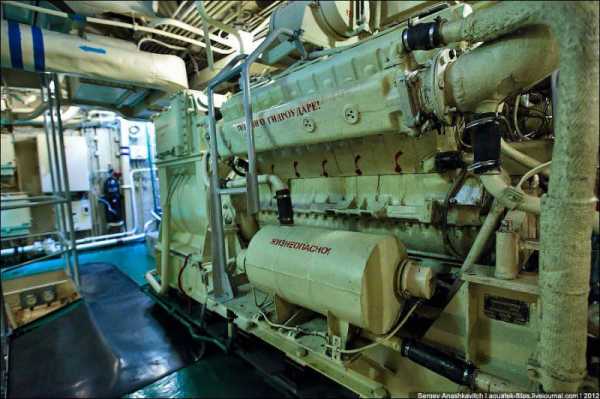

28. Общая силовая установка корабля состоит из двух газотурбинных установок М10-1 по 36000 л.с. (на винты-тандем, в опускаемых колонках)…

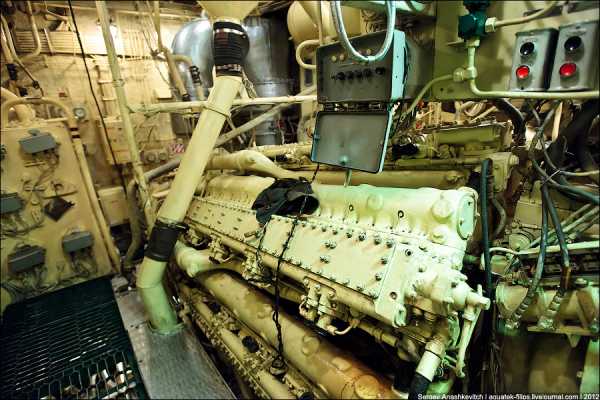

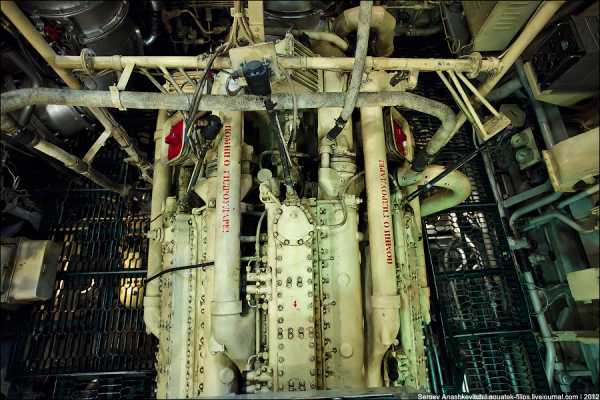

29. … двух дизельных двигателей М-511А по 20000 л.с.( на 2 винта)…

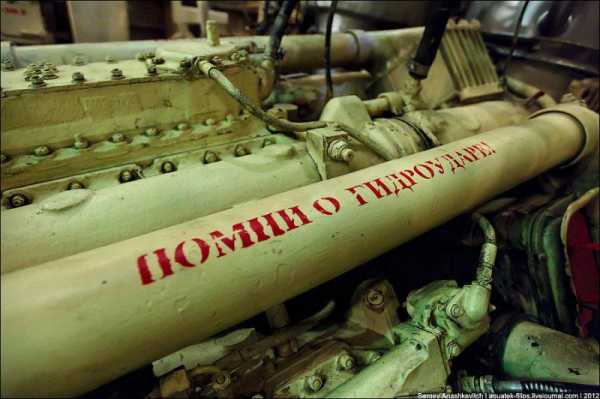

30. … и двух дизелей М-504 6600 л.с. (на нагнетательные вентиляторы)
31. Суммарная мощность двигателей превышает 120 тыс. л.с.

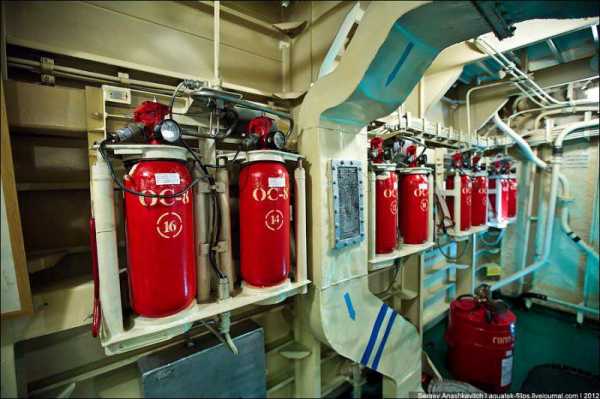

32. Автоматическая система пожаротушения палубы во время отстрела крылатых ракет
33. Жизнеопасно….

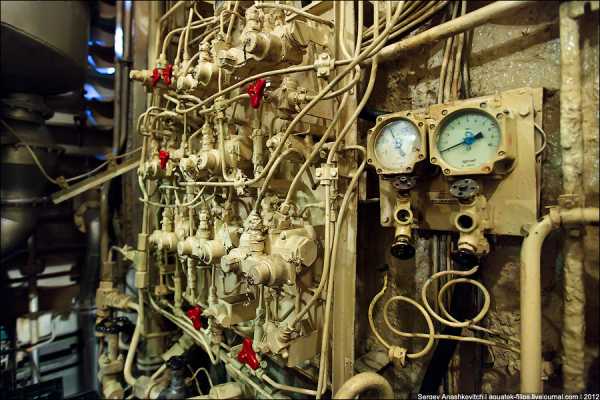

34. Бесконечный лабиринт вентилей и подающих трубок

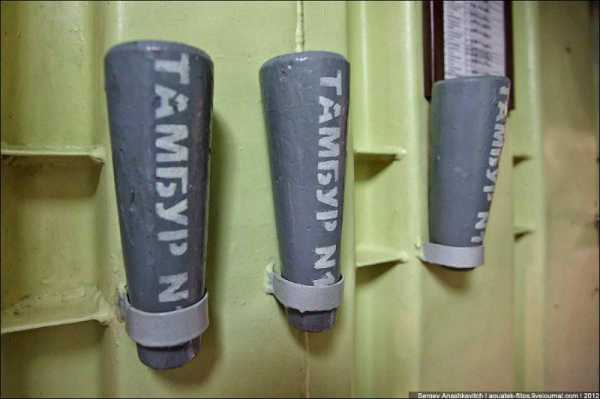

35. Клинья для аварийного ремонта в случае получения кораблем пробоин во время боя
36. Пост энергетики и живучести. Отсюда осуществляется управление энергетической установкой корабля, регулируется скорость и т.д.
37. Сюда же выведены все камеры видеонаблюдения, установленные на корабле

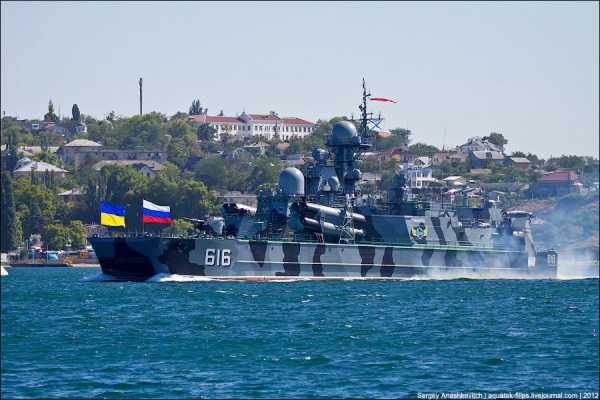

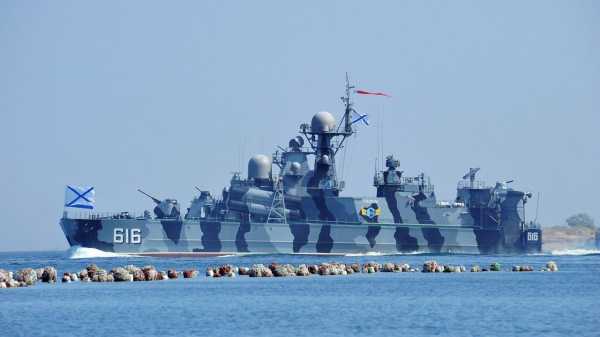

38. Ракетный корабль на воздушной подушке «Самум» на параде во время празднования Дня ВМФ в 2012 г.
Данный репортаж подготовлен при содействии командования Черноморского Флота РФ
sdelanounas.ru
Корабли на воздушной подушке проекта 12322 «Зубр»: история создания, описание и характеристики МДКВП
04.12.2018
В случае начала глобальной войны одной из первоочередных задач для Советской армии должен был стать захват черноморских и балтийских проливов. Для успеха подобной операции требовалась внезапность, то есть, десантные подразделения должны были достигнуть точки высадки с максимальной скоростью. Чтобы обеспечить ее, советские флотоводцы планировали использовать необычные десантные корабли — малые десантные корабли на воздушной подушке (МДКВП).
Пускай вас не вводит в заблуждение слово «малый», советские суда на воздушной подушке (СВП) были самыми большими в мире, а водоизмещение десантного корабля проекта 12322 «Зубр» превышало 550 тонн. Это самый крупный корабль на воздушной подушке, построенный когда-либо в мире. Каждый воздушный корабль способен перевозить на 300 морских миль 550 десантников или 3 танка и роту морской пехоты. Кроме того, СВП «Зубр» способно серьезно поддержать десант огнем: он вооружен и неуправляемыми реактивными снарядами и автоматическими пушками.
Помимо уникальной скорости, корабль на воздушной подушке обладает и другими преимуществами. Для обычных десантных судов, которые используют рампу, доступно всего лишь 17% побережья Мирового океана, для СВП эта цифра составляет 78%. Подобный воздушный корабль может передвигаться не только по воде, но и по суше. Он даже способен преодолевать небольшие препятствия и минные поля. Поэтому корабли типа «Зубр» могут высаживать десант даже в глубине обороны противника.
Разработки в данном направлении велись во многих странах, но Советский Союз был безусловным лидером. Глядя на 550-тонную громадину корабля, способного скользить над водой со скоростью 60 узлов, чувствуешь гордость за страну, которая была способна создавать подобные технические шедевры.
В 2011 году российским военным руководством было принято решение прекратить закупку десантных кораблей проекта 12322 «Зубр». Их планируют заменить новыми десантными кораблями различных типов, которые еще необходимо создать. Их технические характеристики пока неизвестны.
В настоящее время на вооружении ВМС России находится два десантных корабля проекта 12322: «Мордовия» и «Евгений Кочешков», и оба они нуждаются в капитальном ремонте.
Кроме российских военно-морских сил, десантные корабли проекта «Зубр» стоят на вооружении ВМС Греции, в период с 2000 по 2004 год в эту страну было продано четыре судна. В последние годы большую заинтересованность кораблями на воздушной подушке демонстрирует Китай.
История создания десантного корабля «Зубр»
Несколько десятилетий тому назад многие эксперты, связанные с военно-морской тематикой, полагали, что в тактике боевых действий на море грядет революция, связанная с использованием кораблей и катеров на воздушной подушке. Подобные суда обладали большой эксплуатационной гибкостью и могли быть привлечены к выполнению множества функций. Более всего такой воздушный корабль подходил для выполнения десантных операций.
Работы по созданию подобных судов проводились в Великобритании, США, Франции и Китае. Заинтересовал корабль на воздушной подушке и советских адмиралов.
Американцы начали серьезно заниматься разработкой СВП после начала войны во Вьетнаме, корабль на воздушной подушке оказался идеальным средством для действия в дельте Меконга. На Западе строились сравнительно небольшие корабли подобного класса (скорее, катера), их основной задачей являлось действие в прибрежной зоне или высадка десанта с больших кораблей.
В СССР к этому вопросу подошли несколько иначе. Еще в середине 60-х годов в ленинградском КБ «Алмаз» занялись созданием десантного корабля на воздушной подушке проекта 1232 «Джейран». И это был точно не катер. Судно обеспечивало переброску не только десантников, но и тяжелой боевой техники: воздушный корабль мог доставить два танка Т-55 на расстояние в 300 морских миль. Полное водоизмещение «Джейранов» составляло 350 тонн. Этот воздушный корабль стал самым большим в мире, обогнав ближайшего конкурента почти в два раза. Кроме «Джейранов», в СССР были запущены в серийное производство целый ряд катеров на воздушной подушке: «Омар», «Скат», «Кальмар».
Советская промышленность построила для ВМФ 18 серийных кораблей класса «Джейран».
Однако военным нужен был десантный корабль еще большего размера.
Главнокомандующий советским ВМФ адмирал Горшков и министр обороны Устинов считались горячими поклонниками СВП, как и вообще судов, созданных на основе динамических принципов поддержания (экранопланы, СВП, корабли на подводных крыльях). Поэтому уже 1978 году конструкторам КБ «Алмаз» было выдано задание на разработку более мощного корабля под названием «Зубр».
Этот воздушный корабль должен был принимать на борт три танка, иметь более высокую скорость и усиленное артиллерийское вооружение. По сути, корабли проекта 12322 «Зубр» стали дальнейшим развитием «Джейранов». Их строительство планировали начать сразу на трех заводах: в Ленинграде, Феодосии и Хабаровском.
Головной корабль проекта 12322 «Зубр» был заложен в 1983 году, спущен на воду в 1986 и через два года он вошел в состав ВМФ СССР. После проведенных испытаний в конструкцию последующих «Зубров» были внесены незначительные изменения.
После распада СССР пять СВП проекта 12322 оказались в составе российского ВМС, а три – были переданы Украине. В 2000 году был подписан контракт с ВМС Греции, согласно которому этой стране были переданы четыре корабля проекта 12322 «Зубр». В 2013 году Украина изготовила первый корабль проекта 12322 для ВМС Китая.
После аннексии Крыма российскими чиновниками различных рангов неоднократно озвучивались планы возобновить строительство судов проекта 12322 на феодосийском заводе «Море». Однако как увязать такие заявления с отказом российского флота от этих кораблей – непонятно.
Описание МДКВП проекта 12322 «Зубр»
МДКВП проекта 12322 «Зубр» — это самый большой в мире корабль подобного класса. Он может преодолеть 300 миль со скоростью легкового автомобиля. Для уменьшения веса и защиты от коррозии корпус судна выполнен из алюминиево-магниевых сплавов, наиболее важные и уязвимые детали и агрегаты защищены алюминиевой броней.
Основа корпуса корабля – это, по сути, понтон, что обеспечивает судну устойчивость и непотопляемость. Внутренние помещения корабля оборудованы звукоизолирующие покрытия, которые ослабляют вибрацию корпуса. Также жилые помещения оборудованы системами кондиционирования, отопления и вентиляции.
Надстройка, находящаяся на понтоне, разделена на три отсека продольными перегородками. В среднем отсеке расположены места для бронетехники, он оборудован аппарелями и дорожками для танков. В боковых отсеках корабля находится силовая установка, жилые помещения и системы обеспечения.
Для поддержания воздушной подушки корабль имеет гибкое ограждение, которое состоит из двух ярусов. Ограждение разделено на секции продольными и поперечными килями.
Общая мощность силовой установки «Зубра» — 50 тыс. л. с. Она состоит из пяти газотурбинных двигателей, два из которых обеспечивают работу четырех нагнетательных агрегатов НО-10, которые формируют воздушную подушку, а еще три ГТД приводят в движение три винта, что придают кораблю поступательное движение. Винты расположены в кормовой части судна, они имеют четыре лопасти и диаметр 5,5 метра. Каждый винт находится в специальной кольцевой насадке.
На борту есть еще две дополнительные силовые установки, каждая из которых обладает мощностью 100 кВт.
СВП «Зубр» может брать на борт три основных боевых танка (общая масса не более 150 тонн) или десять БТР, или восемь БМП. Кроме боевой техники, корабль может взять 140 десантников, которые размещаются в четырех специальных помещениях. Вместо танков или БМП, «Зубр» может разместить на борту еще 360 человек (то есть, всего около 500 человек).
В носовой части судна установлены откидные ворота, через которые и происходит высадка десанта.
Все корабли проекта 12322 оснащены двумя станциями РЛС, спутниковой системой навигации, компасами, дрейфолагом, приборами дневного и ночного видения. Системы связи обеспечивают возможность переговоров в разных диапазонах.
Корабли проекта 12322 «Зубр» способны не только доставить и высадить десант, но и поддержать его огнем. Для этого на корабле есть две установки МС-227 «Огонь», способные вести огонь неуправляемыми 140-мм реактивными снарядами, а также две автоматические 30-мм пушки с системой управления стрельбой. Чтобы защитить корабль с воздуха экипаж может воспользоваться переносными зенитно-ракетными комплексами «Игла».
Следует отметить, что максимальную скорость СВП «Зубр» не знают даже его разработчики. Во время испытаний они разогнали корабль до 70 узлов, но на таких скоростях наблюдается опасный и малоизученный эффект – подлом гибкой части ограждения судна.
Большинство экспертов, связанных с военно-морским флотом, считают, что корабли проекта 12322 «Зубр» на несколько десятилетий обогнали свое время. Однако есть у этих кораблей и серьезные минусы.
Во-первых, эти корабли дорого стоят, еще затратнее обходится их эксплуатация: стоимость одной из пяти турбин судна составляет около 1 млн долларов, ее моторесурс около 4 тыс. часов. Турбины для «Зубров» изготавливались на николаевском заводе «Заря», в настоящее время Украина прекратила военно-техническое сотрудничество с РФ.
Во-вторых, корабли на воздушной подушке «Зубр» имеют низкий уровень защищенности, что вызывает обоснованные опасения относительно их живучести. Не следует забывать, что этот слабобронированный корабль забит легковоспламеняющимся топливом. Не отличаются СВП и экономичностью.
До настоящего времени корабли подобного типа не участвовали в серьезных столкновениях с хорошо вооруженным противником, так что их боевая эффективность находится под вопросом.
Технические характеристики МДКВП «Зубр»
| Экипаж | 27–31 человек, в т. ч. офицеров – 4, мичманов – 7 |
| Длина, м | 57,3 |
| Ширина, м | 25,6 |
| Высота, м | 21,9 |
| Водоизмещение, т | 555 |
| Суммарная мощность ГЭУ, л. с. | 50 000 (5×10 000) |
| Движители | 3 воздушных винтовых |
| Скорость, узлы | 60 |
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Автор статьи:
Егоров ДмитрийУвлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.
Свежие публикации автора:
С друзьями поделились:
militaryarms.ru
ВМФ РФ планирует в 2018 году возродить выпуск «Зубров» » Военное обозрение
Как сообщает интернет-газета «Известия», главкомат ВМФ сообщил о планах возрождения производства десантных кораблей на воздушной подушке проекта 12322 типа «Зубр». Ожидается, что первое судно будет начато постройкой в 2018 году.
В качестве фаворита рассматривается «Алмаз», изготовивший в советское время 10 «Зубров» для отечественного ВМФ, а также для нужд Греции. На текущий момент он занимается строительством плавкранов и пограничных кораблей. Феодосийский завод «Море» в период украинской юрисдикции построил два «Зубра» по заказу Китая. На предприятии находится один недостроенный корпус корабля на воздушной подушке. На АО «Хабаровский судостроительный завод» в 2004-2006 годах строили катера проекта 12061 «Мурена» для Южной Кореи. Калининградский завод «Янтарь» имеет опыт ремонта одного из двух «Зубров» балтийского флота – «Евгения Кочешкова». Как объясняют в штабе флота, участие «Янтаря» в тендере будет носить формальный характер, так как верфь в ближайшее время будет сосредоточена на достройке трех фрегатов проекта 11356.
Ожидается, что «Зубры», способные доставить на необорудованное побережье три танка весом до 150 тонн или 10 БТР с морпехами, придут на смену менее грузоподъемным десантным кораблям на воздушной каверне 21820 «Дюгонь». Корабль способен высадить десант на 78% необорудованных побережий мира. Обычные десантные корабли с открывающимися носовыми аппарелями делают это только на 14%. Еще одно свойство «Зубра» – невидимость для радиолокационных станций. Этот эффект достигается из-за того, что во время движения корабль идет в гигантском облаке из водяных брызг, которые «размывают» его очертания на экранах локаторов. Кроме перевозки десанта, «Зубр» может осуществлять постановку минных заграждений, а при необходимости и оказать огневую поддержку десанту. На корабле установлены две реактивные системы залпового огня «Град-М». К началу 90-х годов в советском ВМФ было восемь «Зубров». После распада СССР пять из них достались Украине, три – России.
Возобновление строительства «Зубров» связано, в первую очередь, с запуском производства на заводе «Сатурн» газотурбинных установок. Это хорошие корабли, для которых всегда есть ниша. Такой быстроходный десантный корабль будет востребован на закрытых театрах вроде Черного, Балтийского или Каспийского морей. Кроме того, мы таким образом поддерживаем наши компетенции в строительстве крупных кораблей на воздушной подушке. У нас до сих пор нет хороших дизелей, что и привело к проблемам с «Дюгонями». «Зубры» уже опробованы, хорошо себя зарекомендовали и даже оказались востребованы за рубежом.
— пояснил главный редактор журнала «Экспорт вооружений» Андрей Фролов.
Корабль проекта 12322 «Зубр» имеет длину 57 и ширину – 20 метров. Водоизмещение корабля 535 тонн. Осадка 2 метра. На нем стоят высокотемпературные газотурбинные двигатели. Четыре вентилятора диаметром 2,5 м обеспечивают кораблю воздушную подушку. А в движение его приводят еще три пропеллера с переменным углом атаки 5,5 метра в диаметре. Благодаря им корабль развивает невиданную для морских судов скорость в 70 узлов (около 130 км в час, а обычный боевой корабль движется не быстрее 35 узлов).
topwar.ru
Ракетный корабль на воздушной подушке «Самум»
Ракетные корабли на воздушной подушке «Самум» и «Бора», входящие в 41-ю бригаду ракетных катеров Черноморского флота России, считаются одними из самых экстремальных и в некоторой степени уникальных военных кораблей. Это корабли скегового типа (на воздушной подушке), по сути — катамараны с двумя узкими корпусами и очень широкой палубой. Они обладают уникальными кораблестроительными качествами — это трансформируемость гидродинамической платформы и многовариантность — 36 вариантов использования двигательно-движительной установки.
С одной стороны корабль — это катамаран с диапазоном скоростей до 20 узлов, с другой — быстроходный корабль на воздушной подушке с максимальной скоростью до 55 узлов, что позволяет кораблю не попадать в захват самонаводящихся ракет, а также двигаться быстрее, чем выпущенная торпеда.
Благодаря противокорабельному ракетному комплексу «Москит» из 8 ракет, эти корабли являются оптимальными ударными кораблями для незамерзающих закрытых морских театров действий.
Сегодня мы посетим один из этих необычных военных кораблей – РКВП «Самум», бортовой номер 616.
Ракетный корабль на воздушной подушке (РКВП, проект 1239) создавался как развитие уже имеющихся на флотах Советского Союза малых ракетных кораблей проектов 1234 и 12341. Опыт применения этих кораблей в боевых службах в Средиземном море показал, что корабли такой размерности и классических образований ограничены в размещении оружия.
Катамаран проекта 1239 отличается большой палубой, что позволяет решить эту проблему, более комфортными условиями использования оружия и размещения экипажа. К тому же он обладает высокой мореходностью. При создании РКВП так же широко применялся опыт ЦМКБ «Алмаз» и судостроительной промышленности, приобретенный при строительстве десантных кораблей на воздушной подушке типа «Джейран», «Зубр» и др.
Первым ракетным кораблем на воздушной подушке этого проекта стал РКВП «Бора», заложенный в 1984 году на стапеле судостроительного завода «Красный металлист» в г. Зеленодольске под Казанью. В сентярбе 1991 года заложен второй корабль этой серии – «Самум». На воду он был спущен 12.10.1992 г. NATO-вская классификация кораблей этого типа – «BORA CLASS».
После постройки «Самум» был переведен по внутренним водным путям на Черное море, прибыв в ноябре 1992 г. в Керчь, а в марте 1993 г. — в Севастополь. Затем корабль опять был отправлен на завод-строитель, в октябре 1993 г. прибыв в Зеленодольск. В сентябре 1994 г. по внутренним водным путям ушел на Балтийское море, и с декабря 1996 г. проходил госиспытания в Балтийске.
Официально корабль введен в строй 26.02.2000 года. Входил в состав 36-й бригады ракетных катеров Балтийского флота. В 2002 году данный РКВП был перебазирован с Балтики на Черноморский флот, войдя в состав 41-й Отдельной бригады ракетных катеров Черноморского флота.
Корабль представляет собой два узких корпуса, перекрытых платформой 64 м длины и 18 м ширины, осадка 3,3 м (>1 м при работе нагнетателей). Впереди находится эластичный экран.
В качестве вооружения на корабле применяются две счетверенные пусковые установки противокорабельного ракетного комплекса «Москит» (8 ракет 3М80), зенитно-ракетный комплекс «Оса-М» (20 ракет), одна 76-мм артустановка АК-176, две 30-мм артустановки АК-630.
Артустановка АК-176 калибра 76,2 мм, установленная на баке (носу) корабля, является мощной и одновременно легкой универсальной автоматической артустановкой для вооружения малых кораблей и катеров. Ее основное предназначение — борьба с низколетящими крылатыми ракетами типа «Гарпун» и «Томагавк».
По бортам РКВП «Самум» установлены две счетверенные установки противокорабельного ракетного комплекса «Москит». В этом комплексе используются крылатые ракеты 3М-80, которые предназначены для поражения надводных кораблей и транспортов из состава корабельных ударных группировок, десантных соединений, конвоев и одиночных кораблей. 4-х тонная ракета имеет длину почти 10 метров и дальность полета до 90 км.
После старта ракета делает «горку», а затем снижается до маршевой высоты полёта около 20 метров, при подходе к цели происходит снижение до 7 метров (над гребнем волн). Ракета может совершать интенсивные противозенитные маневры с перегрузками, превышающими 10 единиц. За счет огромной кинетической энергии и своей полубронебойной боевой части «Москит» пробивает корпус любого корабля и взрывается внутри.
Артиллерийская 6-ствольная 30-мм артустановка АК-630 мм является средством самообороны корабля и может быть использована для поражения воздушных целей на наклонной дальности до 4000 м и легких надводных сил противника на дистанциях до 5000 м. Эта артустановка имеет очень высокую скорострельность (до 5000 выстрелов в минуту) и дальность полета снаряда — до 8 км.

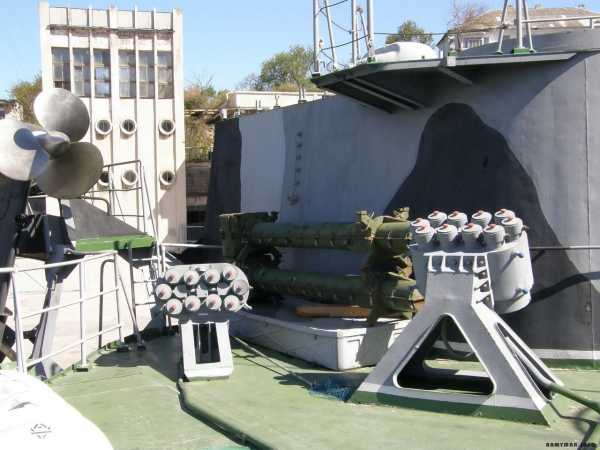

РКВП «Самум» оснащен двумя 82-мм корабельными комплексами выстреливаемых помех ПК-16. Они предназначены для постановки радиолокационных и оптико-электронных отвлекающих ложных целей для противодействия управляемому оружию с радиолокационными и оптико-электронными системами наведения.
Шахта зенитно-ракетного комплекса «Оса-МА». Комплекс предназначен для защиты от воздушных целей, а также для стрельбы по надводным целям.
Две газотурбинные установки мощностью 36 тыс. лошадиных сил каждая обеспечивают ход на воздушной подушке. Стоит сказать, что имея две раздельные двигательно-движительные установки маршевого и полного хода, способные работать раздельно и совместно, корабль может двигаться в трех главных режимах (катамаран, катер на воздушной подушке-1 и -2), что обеспечивает практически стопроцентную гарантию хода в любой ситуации.
При необходимости хода на воздушной подушке, в кормовой части корабля опускаются две колонки с установленными на них винтами-тандемами. Двигатели корабля позволяют развить скорость до 55 узлов даже при высоте волн 2 м, а при 5 баллах (волна 3,5 м) — более 40 узлов.

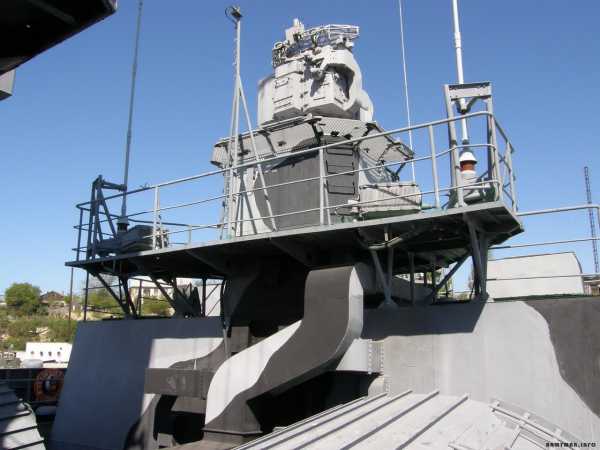

Радиолокационная система.

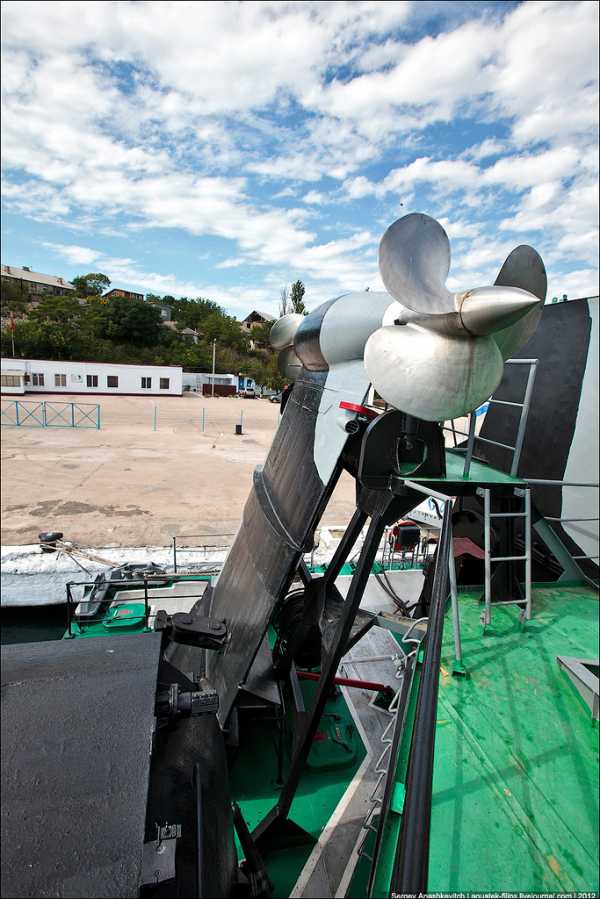

Вид на корму ракетного корабля с поднятыми винтовыми колонками и шахтой ЗРК «Оса-МА».
Ходовой мостик. Отсюда осуществляется управление кораблем во время похода.
Перископ.
Кубрик, где живет корабельная команда (экипаж — 68 человек).
Столовая команды, идёт подготовка к ужину.
Машинное отделение.
Общая силовая установка корабля состоит из двух газотурбинных установок М10-1 по 36000 л.с. (на винты-тандемы, в опускаемых колонках)…
… двух дизельных двигателей М-511А по 20000 л.с. (на 2 винта)…
… и двух дизелей М-504 6600 л.с. (на нагнетательные вентиляторы). Суммарная мощность двигателей превышает 120 тыс. л.с.
Автоматическая система пожаротушения палубы во время отстрела крылатых ракет.
Бесконечный лабиринт вентилей и подающих трубок.

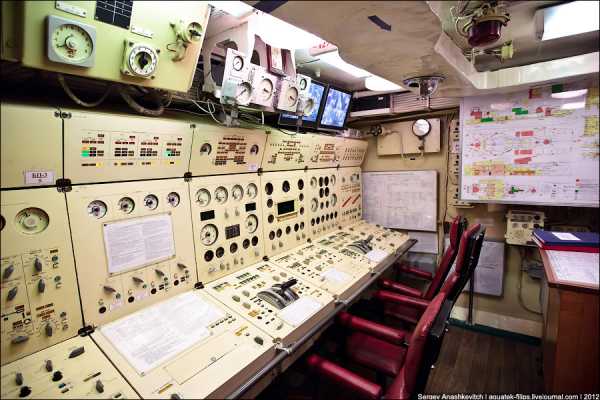

Пост энергетики и живучести. Отсюда осуществляется управление энергетической установкой корабля, регулируется скорость и т.д.
Сюда же выведены все камеры видеонаблюдения, установленные на корабле.

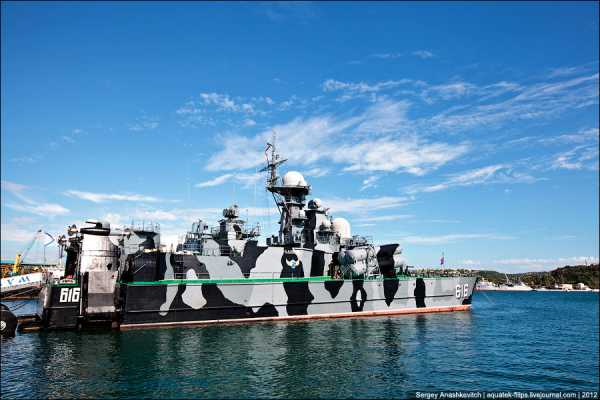

Ракетный корабль на воздушной подушке «Самум» на параде во время празднования Дня Военно-морского флота в 2012 году.
/Сергей Анашкевич, aquatek-filips.livejournal.com/

army-news.ru
Ракетный корабль на воздушной подушке «Самум» » Военное обозрение
Ракетные корабли на воздушной подушке «Самум» и «Бора», входящие в 41-ю бригаду ракетных катеров Черноморского флота России, считаются одними из самых экстремальных и в некоторой степени уникальных военных кораблей.Это корабли скегового типа (на воздушной подушке), по сути — катамараны с двумя узкими корпусами и очень широкой палубой. Они обладают уникальными кораблестроительными качествами — это трансформируемость гидродинамической платформы и многовариантность — 36 вариантов использования двигательно-движительной установки.
С одной стороны корабль — это катамаран с диапазоном скоростей до 20 узлов, с другой — быстроходный корабль на воздушной подушке с максимальной скоростью до 55 узлов, что позволяет кораблю не попадать в захват самонаводящихся ракет, а также двигаться быстрее, чем выпущенная торпеда.
Благодаря противокорабельному ракетному комплексу «Москит» из 8 ракет, эти корабли являются оптимальными ударными кораблями для незамерзающих закрытых морских театров действий.
Сегодня мы посетим один из этих необычных военных кораблей — «Самум», бортовой номер 616.
3. Ракетный корабль на воздушной подушке (РКВП, проект 1239) создавался как развитие уже имеющихся на флотах Советского Союза малых ракетных кораблей проектов 1234 и 12341. Опыт применения этих кораблей в боевых службах в Средиземном море показал, что корабли такой размерности и классических образований ограничены в размещении оружия. Катамаран проекта 1239 отличается большой палубой, что позволяет решить эту проблему, более комфортными условиями использования оружия и размещения экипажа. К тому же он обладает высокой мореходностью. При создании РКВП так же широко применялся опыт ЦМКБ «Алмаз» и судостроительной промышленности, приобретенный при строительстве десантных кораблей на воздушной подушке типа «Джейран», «Зубр» и др.
4. Первым ракетным кораблем на воздушной подушке этого проекта стал РКВП «Бора», заложенный в 1984 г. на стапеле судостроительного завода «Красный металлист» в г. Зеленодольске под Казанью. В сентярбе 1991 г. заложен второй корабль этой серии — «Самум». На воду он был спущен 12.10.1992 г.
NATO-вская классификация кораблей этого типа — «BORA CLASS»
5. После постройки «Самум» был переведен по внутренним водным путям на Черное море, прибыв в ноябре 1992 г. в Керчь, а в марте 1993 г. — в Севастополь. Затем корабль опять был отправлен на завод-строитель, в октябре 1993 г. прибыв в Зеленодольск. В сентябре 1994 г. по внутренним водным путям ушел на Балтийское море, и с декабря 1996 г. проходил госиспытания в Балтийске, официально введен в строй 26.02.2000 г. Входил в состав 36-й бригады ракетных катеров Балтийского флота. В 2002 году данный РКВП был перебазирован с Балтики на Черноморский флот, войдя в состав 41-й Отдельной бригады ракетных катеров Черноморского флота.
6. Корабль представляет собой два узких корпуса, перекрытых платформой 64 м длины и 18 м ширины. Впереди находится эластичный экран
7. В качестве вооружения на корабле применяются две счетверенные пусковые установки противокорабельного ракетного комплекса «Москит» (8 ракет 3М80), зенитно-ракетный комплекс «Оса-М» (20 ракет), одна 76-мм артустановка АК-176, две 30-мм артустановки АК-630
8. Артустановка АК-176 калибра 76,2-мм установлена на баке (носу) корабля является мощной и одновременно легкой универсальной автоматической артустановкой для вооружения малых кораблей и катеров. Ее основное предназначение — борьба с низколетящими крылатыми ракетами типа «Гарпун» и «Томагавк».
9. По бортам «Самума» установлены две счетверенные установки противокорабельного ракетного комплекса «Москит».
В этом комплексе используются крылатые ракеты 3М-80, которые предназначены для поражения надводных кораблей и транспортов из состава корабельных ударных группировок, десантных соединений, конвоев и одиночных кораблей. 4-х тонная ракета имеет длину почти 10 метров и дальность полета до 90 км.
После старта ракета делает «горку», а затем снижается до маршевой высоты полёта около 20 метров, при подходе к цели происходит снижение до 7 метров (над гребнем волн). Ракета может совершать интенсивные противозенитные маневры с перегрузками, превышающими 10 ед. За счет огромной кинетической энергии и своей полубронебойной боевой части «Москит» пробивает корпус любого корабля и взрывается внутри.
10. Артиллерийская 6-ствольная 30-мм артустановка АК-630 мм является средством самообороны корабля и может быть использована для поражения воздушных целей на наклонной дальности до 4000 м и легких надводных сил противника на дистанциях до 5000 м.
Эта артустановка имеет очень высокую скорострельность (до 5000 выстрелов в минуту) и дальность полета снаряда — до 8 км.
11. «Самум» оснащен двумя 82-мм корабельными комплексами выстреливаемых помех ПК-16. Они предназначены для постановки радиолокационных и оптико-электронных отвлекающих ложных целей для противодействия управляемому оружию с радиолокационными и оптико-электронными системами наведения.
12. Шахта зенитно-ракетного комплекса «Оса-МА». Комплекс предназначен для защиты от воздушных целей, а также для стрельбы по надводным целям.
13. Две газотурбинные установки мощностью 36 тыс. лошадиных сил каждая обеспечивают ход на воздушной подушке.
Стоит сказать, что имея две раздельные двигательно-движительные установки маршевого и полного хода, способные работать раздельно и совместно, корабль может двигаться в трех главных режимах (катамаран, катер на воздушной подушке-1 и -2), что обеспечивает практически стопроцентную гарантию хода в любой ситуации.
14. При необходимости хода на воздушной подушке, в кормовой части корабля опускаются две колонки с установленными на них винтами-тандемами.
Двигатели корабля позволяют развить скорость до 55 узлов даже при высоте волн 2 м, а при 5 баллах (волна 3,5 м) — более 40 узлов
15. Радиолокационная система
16.
17. Вид на корму ракетного корабля с поднятыми винтовыми колонками и шахтой ЗРК «Оса-МА»
18. Ходовой мостик. Отсюда осуществляется управление кораблем во время похода
19. Перископ
20. Взгляд на противоположный берег. Домики в Апполоновке
21.Машинный телеграф
22. Спускаемся в недра «Самума». Здесь узкие коридоры и жгуты кабелей
23. «Почтовое отделение» корабля.
24. Кубрик, где живет корабельная команда
25. Резервуар для питьевой воды в жилом кубрике
26. Столовая команды. Идет подготовка к ужину
27. Машинное отделение
28. Общая силовая установка корабля состоит из двух газотурбинных установок М10-1 по 36000 л.с. (на винты-тандем, в опускаемых колонках)…
29. … двух дизельных двигателей М-511А по 20000 л.с.( на 2 винта)…
30. … и двух дизелей М-504 6600 л.с. (на нагнетательные вентиляторы)
31. Суммарная мощность двигателей превышает 120 тыс. л.с.
32. Автоматическая система пожаротушения палубы во время отстрела крылатых ракет
33. Жизнеопасно….
34. Бесконечный лабиринт вентилей и подающих трубок
35. Клинья для аварийного ремонта в случае получения кораблем пробоин во время боя
36. Пост энергетики и живучести. Отсюда осуществляется управление энергетической установкой корабля, регулируется скорость и т.д.
37. Сюда же выведены все камеры видеонаблюдения, установленные на корабле
38. Ракетный корабль на воздушной подушке «Самум» на параде во время празднования Дня ВМФ в 2012 г.
Данный репортаж подготовлен при содействии командования Черноморского Флота РФ
topwar.ru
Российский корабль стал сенсацией IDEF-2013
Они появляются неожиданно и также неожиданно исчезают. Их разрушительная сила огромна. Существование этих кораблей не так давно окружала завеса полной секретности. Бора и самум имена смертельно опасных ветров присвоенные малым ракетным кораблям на воздушной подушке, которые входят в состав ВМФ Российской Федерации. Против их залпов не устоит ни один боевой корабль в мире.
Этот удивительный военный корабль называют «Морским разрушителем». В боевых условиях его главная задача внезапно подойти к эскадре противника уничтожить флагманский корабль, тем самым обезглавить врага. Подготовка ракетного залпа занимает всего 30 секунд. После выполнения боевой задачи на огромной скорости вдвое превышающую скорость любого надводного корабля ракетный корабль уходит из зоны обстрела.
Корабли проекта 1239, их построено всего два, стали настоящим прорывом в боевом кораблестроении. Задумывались они как ударные ракетоносцы, способные прорвать охранный порядок авианосного соединения и потопить плавучий аэродром. Впервые в мире удалось разместить восемь тяжелых противокорабельных ракет на корабле, двигающемся на воздушной подушке. Считалось, что сделать это невозможно в принципе. Корабли такого типа, как правило, небольшие и не очень устойчивые. Залп мощной ракеты может элементарно его перевернуть.
Однако в тогда еще Ленинградском Центральном морском конструкторском бюро «Алмаз» под руководством Валерьяна Королькова был разработан проект корабля скегового типа — своеобразного гибрида катамарана и судна на воздушной подушке.
Ракетный корабль на воздушной подушке (РКВП) проекта 1239 «Бора» представляет собой два узких корпуса, перекрытых платформой длиной около 64 метров и шириной — 17,2 метра. Корпус выполнен из специального легкого и очень прочного алюминиевого сплава. Воздушная подушка создается, когда впереди опускается эластичный экран, а в пространство между корпусами нагнетается воздух.
РКВП проекта 1239 обладает уникальными качествами. С одной стороны, это устойчивый катамаран, способный двигаться со скоростью до 20 узлов, с другой — быстроходный корабль на воздушной подушке с максимальной скоростью свыше 50 узлов. При водоизмещении всего 1050 тонн, общая мощность двигательных установок — 56 000 л.с. Два дизеля мощностью по 10 000 л.с. для движения в режиме катамарана и две газотурбинных установки для движения на воздушной подушке, суммарной мощностью 36 000 л.с.
Имея две раздельные двигательно-движительные установки маршевого и полного хода, способные работать раздельно и совместно, корабль способен ходить в трех главных режимах (катамаран, КВП-1 и КВП-2), что обеспечивает практически стопроцентную гарантию хода в любой ситуации. Более того, возможно движение вообще с выключенными движителями. РКВП при работе только двигателей-нагнетателей способен идти за счет истечения воздуха из воздушной подушки в корму против ветра (7 м/сек) со скоростью 3 узла.
Основным ударным комплексом РКВП является комплекс противокорабельных сверхзвуковых ракет «Москит». Ракеты находятся в двух счетверенных установках, расположенных на левом и правом бортах. ПВО корабля обеспечивают: зенитно-ракетный комплекс «Оса-МА» и два шестиствольных автомата АК-6-30М калибра 30-мм. В носовой части установлено универсальное автоматическое артиллерийское орудие АК-176 калибра 76,2-мм.
Залп восьми ракет «Москит» может уничтожить любой современный боевой корабль, в том числе, атомный авианосец. В то же время поразить РКВП «Бора», когда он идет на воздушной подушке, практически невозможно. Головки самонаведения всех противокорабельных ракет, имеющихся в арсеналах ВМС НАТО, не способны удержать цель, двигающуюся со скоростью почти 90 км/час.
Еще в советское время планировалось создать на каждом из флотов летающие флотилии РКВП, но построить удалось всего два корабля «Бора» и «Самум», которые вошли в состав ЧФ. Но даже всего два таких корабля, по мнению западных военных экспертов, изменили соотношение сил на Черном море. Если после развала СССР и списания большого количества кораблей Черноморского флота в начале 1990-х годов самый мощный военно-морской флот объективно оказался у Турции, то с 2002 года, с появлением «Самума», ситуация стала не столь однозначной.
Так что нет ничего удивительного в том, что «Бора» оказалась в центре внимания всех военно-морских специалистов, собравшихся на салоне IDEF-2013 в Стамбуле.
А теперь немного подробнее об истории проекта.
Первые испытательные ракетные стрельбы малого ракетного катера на воздушной подушке «Бора» были проведены 23 апреля 1991 года в акватории Черного моря в районе острова Змеиный. Это вызвало переполох в иностранных разведслужбах. Они докладывали своим руководителям, что военный корабль не подвергается классификации — имеет длину около 70 метров и производит пуски ракет на скорости 40 узлов.
В 1997 году «Бора» первый ракетный корабль на воздушной подушке вошел в состав ЧФ РФ. Аналогов этому кораблю в мире не существует.
В конце 1942 года, когда фашистские войска прорывались на Кавказ, а в Калининграде шли упорные бой в городе в эти непростые дни на военном совете в Москве под председательством Сталина обсуждался амбициозный проект конструктора-ракетчика Челомея. Он предложил оснастить торпедные катера реактивными ракетами для поражения больших надводных кораблей противника. Проект признан перспективным, но его реализация была отложена на неопределенное время. Только после войны выяснилось, что Сталин не забыл о новаторской идее.
В 1949 году по прямому указанию Сталина создается ЦМКБ «Алмаз». Ему поручено проектирование небольших катеров, в том числе и ракетных. С первых дней молодые инженеры, в том числе и Валериан Корольков, привлекаются к совершенно новой секретной на то время тематике — создание кораблей на воздушной подушке. Через два года ему поручают работу над другой проблемой — увеличение скоростиракетных катеров. Это было начало создания нового типа военных кораблей «ударный ракетный корабль».
В период шестидневной войны между Израилем и коалицией Арабских государств в 1967 году пуском одной ракеты с МРК ВМС Египта был отправлен на дно флагманский корабль ВМС Израиля эсминец «Эрлан». Этот залп стал историческим. Мир узнал о новом способе ведения войны на море. Стало очевидно, что огромные линкоры и авианосцы оказываются беззащитными перед маленьким катером. Первые ракетные катера стали поступать на вооружение стран блока НАТО только в начале 70-х годов.
В ЦМКБ «Алмаз» среди специалистов корабелов уже всерьез обсуждался новый фантастический проект — создании первого ударного ракетного корабля на воздушной подушке. Платформы МДКВП проектов «Джейран» и «Зубр» легли в основу нового ракетного корабля на воздушной подушке. В перспективности такого проекта, который мог совместить в себе огневую мощь ракетного катера и огромную скорость корабля на воздушной подушке удалось убедить Министра обороны Дмитрия Устинова. В 1972 году принимается закрытая государственная программа по созданию первого ракетного корабля на воздушной подушке(РКВП) проекта 1239, шифр «Сивуч». В постановлении указывались жесткие сроки, тем не менее, разработка амбициозного проекта затянулась на пять лет. Первый РКВП специально разрабатывался под ракетный комплекс «Москит», который до этого устанавливался на эсминцах и экранопланах. Восемь крылатых ракет масса каждой 4 тонны. Как разместить такое оружие на небольшом корабле стало сложной проблемой для главного конструктора. Палуба МДКВП для этих целей оказалась не пригодной, но многолетний опыт работы с ними подсказал верное решение. Синтез катамарана и компоновки воздушной подушки оказался революционным решением. В проекте удалось совместить не совместимые вещи — одновременно решалась проблема высокой скорости и способности нести тяжелое вооружение.За океаном тоже проводились исследования на эту тему. Командование ВМС США не придавало особого значения строительству кораблей подобного класса. США занимается в основном проектированием больших кораблей способных пересекать океаны. На вооружении ВМС США из судов на воздушной подушке состоят патрульные катера «B 38», водоизмещение которых составляет 130 тонн.
В 1980 году разработка головного ракетного корабля было закончено, но строительство затянулось еще на восемь лет. В этом был виноват и сам главный конструктор, который входе монтажа корпуса судна несколько раз вносил серьезные изменения. Тогда конструктор Корольков получил строгий выговор.
Головной ракетный корабль на воздушной подушке проекта 1239 был назван «Бора». Его первый выход в открытое море состоялся 30 июля 1988 года в районе Керченского пролива. В этом же время началось строительство второго боевого корабля серии. Главному конструктору пришлось столкнуться с новыми трудностями — хаос перестройки тормозил его строительство. Только в конце 1990 года Корольков лично решил проблему с командованием ВМФ РФ на экспериментальные пуски ракет с РКВП «Бора». Но боевой корабль еще три месяца не мог выйти в море — у ЧФ РФ начались перебои с горюче-смазочными материалами.
26 апреля 1991 года на скорости 40 узлов ракетный корабль «Бора» произвел запуск четырех ракет «Москит». В качестве учебной цели в море был выведен списанный патрульный катер. Залп накрыл цель. Таким количеством ракет можно уничтожить не только боевой корабль водоизмещением до 3000 тонн, но даже авианосец.
Появление РКВП вызвало переворот в кораблестроении. Корольков доказал, что ракетное вооружение можно разместить на корабле с воздушной подушкой. Самое главное, что это вооружение может использоваться с высокой степенью эффективности. Проведенные испытания подтвердили, что военный корабль состоялся.
После многочисленных государственных согласований между Россией и Украиной в июне 2002 годаракетные корабли на воздушной подушке «Бора» и «Самум» (с арабского означает «бессмертный») принимают в одну бригаду надводных кораблей ЧФ РФ. Сегодня они несут посменное боевое дежурство.
По плану программы «Сивуч» до 2010 года на боевое дежурство ЧФ РФ должны были войти еще 14 ракетных кораблей на воздушной подушке, но их строительство постоянно откладывается. Конструктор ЦМКБ «Алмаз» Валериан Корольков за всю почти полувековую деятельность «получил» ни одной премии и четыре персональных выговора за авантюрные проекты.
Технические характеристики ракетного корабля на воздушной подушке проекта 1239:
Длина — 65 м;
Ширина — 17,2 м,
Осадка — 3,3 м;
Водоизмещение — 1050 тонн;
Силовая установка — два дизельных двигателя «М-511А» и два «М-504»;
Мощность — 72000 л.с.;
Скорость — 55 узлов;
Дальность плавания — 2500 миль;
Экипаж — 68 чел;
Вооружение:
Пусковые установки ЗРК «Оса-МА» с 20 ракетами — 1;
Пусковые установки с восемью противокорабельными ракетами «Москит» — 4;
Артиллерийская установка АК-630М — 1;
Артиллерийская установка AK-130 — 1;
Стоимость корабля предположительно 40-50 миллионов долларов.
