Складной универсальный нож 6Э6 из комплекта экипировки «Ратник» — Циклопедия

Нож складной универсальный из комплекта "Ратник"

Универсальный складной армейский нож-мультититул с индексом «ГРАУ 6Э6» входит в комплект снаряжения «Ратник», который с 2015 года изпользуется Вооруженными Силами Российской Федерации.

Как заявил главный конструктор системы жизнеобеспечения боевой экипировки «Ратник» Олег Фаустов на выставке вооружений IDEX-2015 в Абу-Даби, нож 6Э6 выполнен только из отечественных материалов. Фаустов отметил, что нож прошел полный цикл испытаний в разных климатических зонах и не теряет свойств при сильных морозах и в жару.

Нож разработан и выпускается ООО Завод складных ножей «САРО» (Ворсма, Нижегородская область, Россия)

На рукоятки ножа имеются рифленые пластиковые накладки расцветки «олива». На одной из накладок расположена клипса с отверстием, которая позволяет разместить нож на ремне или стропе универсальной разгрузочной системы MOLLE.

Нож поставляется в комплекте с чехлом в расцветке «ЕМР-лето» и алмазным точилом. Чехол можно разместить на ремне или на разгрузочной системе с помощью стропы MOLLE.

  • Основной клинок имеет форму «американского танто» со стамесочным профилем и приспособлением для чистки проволоки.
  • Дополнительный клинок с пилами по дереву и металлу, линейкой, консервным ножом и «гвоздодером». Оба клинка оборудованы шпеньком для удобного открывания и фиксацией.
  • Плоскогубцы, оборудованные обжимом и двумя кусачками для толстой и тонкой проволоки.

Все металлические части ножа выполнены из высококачественной нержавеющей стали с твердостью 56-58 HRC и антибликовой обработкой поверхности.

Соединения сделаны на винтах с крестообразным шлицем.

cyclowiki.org

Особенности конструкции складного ножа

Складной нож в том виде, как мы знаем его сейчас, появился примерно триста лет назад. Именно тогда был изобретен замок, позволяющий фиксировать клинок в открытом состоянии. Но на самом деле история складных ножей намного древнее.

Небольшой экскурс в историю

Известны складные ножи еще со времен Древнего Рима. Тогда каждый уважающий себя римлянин должен был носить с собой складной нож. Связано это с тем, что считалось хорошим тоном приходить в гости со своим столовым прибором, а именно складной нож применялся для приема пищи. Также он использовался в качестве «карманного» инструмента и, в какой-то степени, оружия самообороны. Конструкция этих ножей была крайне проста: клинок крепился к рукояти на шарнире и либо прятался в рукоять, либо доставался из нее простым поворотом. В открытом положении клинок удерживался исключительно благодаря силе трения, а при нарезании - упором хвостовика о рукоять. Конечно, такая конструкция была примитивна и недолговечна, ножи часто выходили из строя.

Распространенность складных ножей как в Древнем Риме, так и в других странах в более поздние времена связана также с тем, что ношение большого ножа или кинжала преследовалось законом. В то же время, складной нож считался безопасным, не несущим угрозу, и носить его мог каждый. Так, в XVI веке в Андалусии, на юге Испании, появились и стали очень популярны складные ножи наваха. Связано это было с ужесточением антиоружейного законодательства, которое запрещало представителям «низкого сословия» ношение полноценного оружия.

Пружины и замки в составе конструкции ножа появились в конце XVIII века, в Америке, в период Войны за независимость США. Складной нож даже вошел в состав полевого снаряжения континентальной милиции. Популярен был нож и среди поселенцев, которые активно использовали его в хозяйстве.

В конце XIX века складные ножи были взяты на вооружение швейцарской армией. Нож должен был прежде всего обслуживать винтовку Шмидт-Рубин M1889, для разбора которой требовалась отвертка, а также открывать консервы и выполнять иные бытовые функции. Изготавливались такие «солдатские ножи» компанией Карла Элзенера, которая впоследствии переросла в знаменитую Victorinox.

Сейчас складные карманные ножи, которые также называют складниками, фолдерами, переживают поистине «золотой век», так как популярность их растет огромными темпами. Ведь это помощник на все случаи жизни, полезный в хозяйстве и безопасный при хранении.

Конструкция современного складного ножа

Складной нож отличается от ножа с фиксированным клинком прежде всего тем, что у него имеется подвижной механизм, соединяющий клинок с рукоятью. Но, как и для любого ножа, основными элементами конструкции остаются клинок и рукоять.

Клинок складного ножа имеет те же основные элементы и параметры, что и клинок ножа с фиксированным клинком. Об этом мы писали ранее в статье, посвященной строению нескладного ножа. Но при этом он имеет также дополнительные конструктивные элементы, связанные с необходимостью открывания ножа и фиксации клинка в открытом положении.

Приспособления для ручного открывания ножа

Подпальцевое отверстие – это отверстие на клинке, обычно округлой или овальной формы, расположенное ближе к рукояти. С его помощью происходит быстрое и легкое открывание складного ножа.

Шпенек на клинке – специальный упор, для установки которого в клинке просверливается отверстие с резьбой. В него и вкручивается шпенек. В основном ножи имеют односторонний шпенек, его можно вкрутить на нужную сторону клинка – под правую или левую руку. Есть модели, оборудованные симметричными шпеньками, они располагаются по обе стороны клинка. Такой нож можно открыть как правой, так и левой рукой.

Шайба – это шпенек, который находится на обухе клинка ближе к рукояти. Он имеет округлую форму или прямоугольную, со сглаженными углами. Боковая поверхность шайбы обычно имеет насечки.

Флиппер, или плавник – специальный выступ на клинке. Если нож находится в сложенном состоянии, то флиппер выступает над верхней частью рукояти. При давлении на флиппер происходит частичное открытие ножа. Дальнейшее открытие происходит либо за счет встряхивания, либо с помощью большого пальца, либо, при наличии, за счет пружины-асиста. Флиппер также играет роль гарды, препятствуя соскальзыванию ладони на клинок.

Вейв – это крюк на обухе, который при вынимании ножа цепляется за край кармана и таким образом происходит открывание ножа. Вэйв придуман Эрнестом Эмерсоном специально для тактических ножей, для которых скорость открывания является важным параметром.

Выемка на клинке – самый старый и проверенный способ открытия, который сейчас уже встречается нечасто. В основном используется в моделях, имеющих несколько клинков или дополнительных инструментов. Для открывания требуются обе руки.

Иногда производители совмещают элементы открытия: например, вэйв с подпальцевой выемкой. Или шпенек и флиппер, как у полуавтоматических ножей.

Удобнее открывать ножи, оборудованные выступающими элементами – шпеньком, шайбой, флиппером, но они снижают эффективную длину клинка. Кроме того, любой выступающий элемент может мешать быстрому извлечению ножа из кармана.

Рукоять

Если основные требования, предъявляемые к рукоятям нескладных ножей, это удобство и надежность, то к рукоятям ножей складных требования более жесткие, так как функционал их более широкий. Рукоять складного ножа – это прежде всего вместилище для клинка, в ней также должны размещаться складной и блокирующий механизмы. Поэтому и строение рукояти более сложное, и материалы используются более прочные.

Конструкция рукояти типичного складного ножа выглядит таким образом. Основу для рукояти складного ножа составляет внутренний несущий каркас (frame). Это две металлические пластины, или лайнеры (liner), размещенные параллельно друг другу и соединенные между собой винтами или заклепками. В современных моделях чаще применяется винтовое соединение. Оно позволяет избежать разбалтывания деталей, которое может появиться при эксплуатации ножа, регулирует мягкость хода клинка и облегчает процесс разборки ножа при осуществлении профилактических работ.

Внутри каркаса вмонтированы замок для фиксации клинка и механизм автоматического открывания ножа (для автоматических и полуавтоматических ножей). Между лайнерами имеется паз, в котором и располагается клинок. Наличие паза обеспечивает задняя вкладка, образующая хребет рукояти. Когда мы складываем нож, клинок практически весь уходит в зазор между пластин.

С внешней стороны лайнеры оформлены накладками, которые могут быть как из натуральных (дерево, кость), так и искусственный (стеклопластик, микарта, карбон) материалов. Накладки могут и отсутствовать, и тогда роль рукояти выполняют пластины каркаса, которые в этом случае делаются более толстыми. Накладки служат не только для украшения рукояти, но и улучшают хват, избавляют от скольжения ножа в руке и в целом увеличивают удобство пользования. Сочетание каркаса с накладками придает конструкции нужную жесткость и прочность.

В передней части рукояти в пластинах вмонтирована ось, вокруг которой поворачивается клинок при открытии и закрытии ножа. Также здесь имеется ограничитель вращения клинка в раскрытом состоянии. Между боковыми пластинами и находящимся внутри паза клинком имеются также прокладки, которые в дорогих ножах обычно выполнены из бронзы или меди, а в более дешевых — из тефлона.

Если говорить о геометрии рукояти, то по форме они могут быть вогнутыми, выпуклыми, прямоугольными, клиновидными, с выемками для пальцев или без. В сечении – округлые, овальные, прямоугольные. Форма и сечение рукояти определяют удобство и безопасность пользования ножом. Их роль аналогична рукоятям ножей с фиксированным клинком, о чем мы уже писали в статье о строении рукояти нескладного ножа.

Элементы безопасности

Современные модели складных ножей оборудованы достаточно надежными фиксаторами клинка. Тем не менее, вероятность случайного складывания ножа все же существует. Самопроизвольное раскрытие ножа может привести к серьезной травме – клинок может вонзится в живот или бедро, или поранить руку, находящуюся в кармане. Чтобы этого не произошло, многие ножи дополнительно оснащают предохранителями. У ножей, имеющих замок на обухе, предохранители размещают в зоне выреза рычага фиксации. У ножей, оборудованных линейным замком, они располагаются в передней части рукояти, под большим пальцем руки.

В ножах полуавтоматических и автоматических предохранитель блокирует клинок не только в открытом, но и в закрытом состоянии. Ведь спусковой механизм может быть введен в действие и случайно, когда нож в сложенном виде находится в кармане.

Ножи, дополненные фиксаторами, по надежности сравнимы с ножами с фиксированным клинком.

Зажим для ношения

Для удобного ношения ножа в кармане или на поясном ремне практически все складные ножи оборудованы специальным зажимом, или клипсой, которая обычно выглядит как стальная пружинящая полоска. Очень удобно, если клипса сделана регулируемой – то есть, ее можно закрепить на обеих сторонах рукояти, под правую или левую руку – кому как удобно. Есть модели, в которых можно поменять не только сторону крепления клипсы, но и ее местоположение - у основания рукояти или в торце. В зависимости от этого, нож в кармане будет ориентирован острием либо вниз, либо вверх.

В большинстве случаев зажим крепится к рукояти винтами. При необходимости его можно снять и носить нож в ножнах. Бывают зажимы и несъемные, но такие ножи встречаются достаточно редко.

Элементы, расширяющие ударные возможности

Складной нож можно использовать и не раскрывая клинка. Например, в целях самообороны, когда нож выполняет роль ладонной палочки. Удар при этом наносится частями рукояти, выступающими из кулака. Для увеличения эффективности удара в тактических ножах торец рукояти может иметь треугольную форму или специальный ударный элемент в виде цилиндра, конуса, пирамидки.

Дополнительные элементы

Складные ножи могут быть оснащены дополнительными элементами, расширяющими функциональные возможности ножа. Это могут быть консервный нож и открывалка для бутылок, штопор и шило, пассатижи и отвертка. Количество их может быть от одного до нескольких десятков. Их количество и комплектация зависят от назначения ножа. Так, туристические ножи помимо основного набора инструментов могут иметь пилу по дереву, рыбацкие – стропорез, а охотничьи оснащены крюком для вспарывания шкуры.

Хороший складной нож – это синтез новейших технологий и современных материалов. Он должен иметь не только оптимальные размеры и вес, но и надежный механизм открытия и фиксации клинка. От этого зависит и удобство при использовании, и скорость открытия ножа, что может быть немаловажно, а также его прочность и долговечность. Виды замков и их устройство рассмотрены в следующей нашей статье.

(c) Cekatop.ru

cekatop.ru

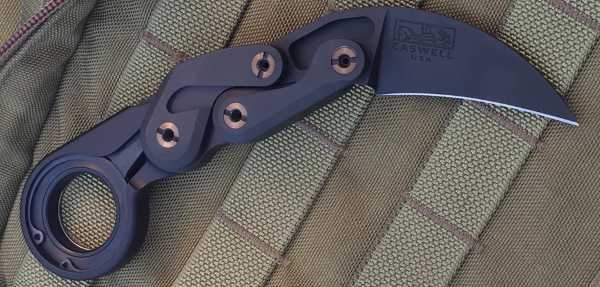

Универсальный безопасный складной нож керамбит Morphing Karambit

Компания Caswell Knives представила первый в своем роде складной нож керамбит Morphing Karambit для выживания, охоты, самозащиты и сельскохозяйственного применения. Особенностью изделия является его конструкция, которая не требует участия второй руки для открытия лезвия, а также не представляет угрозы для руки пользователя и не может порезать пальцы или его ладонь при открытии.

Корни ножа керамбита можно отнести к сельскохозяйственным практикам в Индонезии в XI веке, где, как говорили, его изогнутый клинок был вдохновлен когтем тигра. Природа этого арочного лезвия показала, что культовый карамбит применяется в любых условиях, включая охоту, обрезание строп парашюта, веревок и лозы, а также боевое применение в искусстве ближнего боя.

Карманные складные ножи керамбита имеют сходство с большинством их складных собратьев с прямым лезвием, где пальцы необходимо удалить с рукоятки до того, как лезвие будет развернуто или отведено. Но калифорнийский ножевой мастер Джо Касуэлл нашел способ обойти это условие.

Его складной нож Morphing Karambit можно развернуть без необходимости снимать пальцы. Вместо того чтобы выталкивать лезвие наружу через ось, новый инструмент использует набор шарниров, по которым лезвие скользит вниз и безопасно выходит за ручку, оберегая пальцы от режущей кромки.

Инструмент имеет всего пять деталей плюс крепеж и титановый карманный зажим, что делает его механически простым и долговечным. Само стальное лезвие имеет габариты 63,5 х 5,3 мм, а общая масса ножа составляет 170 грамм. Используется сталь марки PM154, показывающая твердость HRC 61.

Caswell (caswellknives.com) планирует продавать Morphing Karambit за 650 долларов США, но пока она проводит кампанию на Kickstarter для финансирования производства, где ножен доступен по цене 450 долларов. Начало поставок намечено на октябрь 2018 года. То, что поставки начнутся, гарантирует повышенный интерес покупателей – на данный момент собрано 900% средств, а до конца кампании остается еще 3 недели.

Источник: www.extreme-voyage.ru НАША СТРАНИЦА В ФЕЙСБУК: МЫ ВКОНТАКТЕ:

www.extreme-voyage.ru

Требования к походному ножу, выбор ножа, преимущества типа ножей

Походные ножи могут быть складными, это перочинные ножи общего назначения и простые туристические, и с фиксированным клинком. К первым также относятся ножи с одним клинком и ножи с несколькими инструментами. Требования к походному ножу у каждого свои, но все таки, для туристических и походных целей желательно иметь два ножа.

Один складной перочинный универсальный, с несколькими инструментами, а второй, рабочий нож с одним фиксированным клинком. Сейчас выпускаются ножи с большим количеством сменных инструментов, количество которых нередко переваливает за десяток. Прежде чем купить такой нож, следует серьезно задуматься об удобстве пользования столь обширным инструментарием. Дело в том, что большое количество инструментов неизбежно увеличивает размеры рукоятки, что делает весь нож в целом неудобным для работы.

Если в набор складного ножа входят напильники, плоскогубцы, пилы 2-3 видов, подумайте, не лучше ли купить миниатюрные аналоги этих инструментов в индивидуальном исполнении. Многофункциональные ножи, как правило, страдают низким качеством металла для инструментов. В результате чего отвертки, напильники и прочие вложения, как правило, портятся после 1-3 случаев применения.

Универсальные складные ножи с большим количеством инструментов и одновременно качественные, стоят достаточно дорого. Не забывайте, что с помощью даже такого универсального ножа нельзя одновременно удерживать обрабатываемый предмет плоскогубцами и обрабатывать его напильником или завинчивать винт встроенной в нож отверткой.

Если же вам все таки такой нож понравился, то обратите внимание на то, чтобы на рукоятке было кольцо, за которое к походному ножу можно будет прикрепить цепочку или веревку для крепления к брюкам или куртке.

К складным ножам также можно отнести ножи с пружинами, которые обеспечивают автоматическое открывание или выброс лезвия. Однако не следует забывать, что фиксаторы таких ножей могут стираться или самопроизвольно открываться, например в кармане, тогда при падении травма почти неизбежна. Жесткие фиксаторы не позволяют быстро раскрыть нож, когда руки замерзли или вспотели, или мокрые от дождя.

Дежурным недостатком складывающихся ножей является низко опущенный носик лезвия, который делается таковым специально, чтобы придать рукоятке удобную для руки форму. Если у лезвия небольшая длина, то оно с таким носиком неизбежно норовит закопаться в разрезаемый предмет.

Еще один недостаток складывающихся ножей это небольшой диаметр оси, на которой поворачивается лезвие. Небольшой размер оси приводит к тому, что лезвие в скором времени обычно начинает шататься. Таким ножом работать становится опасно.

Наибольшего распространения в походной и экспедиционной практике получили ножи с фиксированным клинком. Опыт применения таких ножей показывает, что не следует гнаться за максимальной длиной клинка. Как правило, 14-18 см походному ножу бывает достаточно.

Ножи с фиксированным клинком по принципу соединения клинка с рукояткой делятся на две группы : ножи с хвостовиками входящими в рукоятку и так называемые интегральные ножи, у которых клинок не сужается при входе в рукоятку, а имеет такую же ширину, как и ручка. Неметаллическая часть ручки выполняется в виде двух накладок, приклеенных или приклепанных к широкому продолжению клинка.

Для любителей метать ножи оговоримся, что тренироваться можно только на высохших деревьях и не ножами с наклепанной или приклеенной в виде двух половинок ручкой. Такие накладки при резких ударах, как правило, отлетают, а заклепки выпадают. Туристические ножи с тонкими хвостовиками, которые входят внутрь рукоятки, выдерживают большие продольные нагрузки. Однако тонкий хвостовик может обломиться или разрушить рукоятку при больших поперечных нагрузках, то есть перпендикулярных лезвию ножа.

Прежде чем купить туристический нож, обратите внимание на обязательное наличие ножен. Походному ножу лучше всего подойдут кожаные или пластиковые ножны. Не желательно использовать ножны из брезента или кожзаменителей, так как хорошо заточенный нож обязательно их прорежет или проткнет.

Походный нож должен фиксироваться в ножнах специальным хомутом. Без этого вы рискуете потерять нож, или он может выпасть в самый неподходящий момент и поранить вас.

Иногда, желая удивить коллег по походу или экспедиции, новички стараются приобрести себе специальные охотничьи ножи или ножи, предназначенные для спецподразделений. Чаще всего таким стремлением руководит неоправданное ухарство или, опять же, желание почувствовать себя крутым парнем из боевика.

Дело в том, что ножи с особо изогнутыми лезвиями делаются специально для охотничьих мероприятий — снятие шкуры, ее очистка, потрошение рыбы и тому подобное, и плохо предназначены для обычных резательных работ. Кроме того, для официального владения фирменным охотничьим ножом необходим охотничий билет. При его отсутствии сотрудники внутренних дел имеют полное право его у вас конфисковать, а вы в результате останетесь без нужного инструмента.

Еще более суровы требования к специальным боевым ножам, которые являются холодным оружием. Если даже у вас есть возможность приобрести такой нож, подумайте, не создадите ли вы этим ножом себе и другим больше проблем, чем извлечете пользы. И помните главное, что отличие боевого или охотничьего ножа от туристического не только в длине и форме клинка или рукоятки, но иногда и в твердости стали. Как правило, туристические ножи снабжаются специальными сертификатами или справками о том, что данный нож не является холодным оружием и на каком основании.

Если такой справки нет и вы покупаете нож в магазине, поинтересуйтесь, что написано в сертификате. Этот документ должен быть у продавца или товароведа. В этом случае желательно попросить ксерокопию сертификата, на которой должен стоять штамп магазина.

Другие статьи схожей тематики :

  • Нож для выживания, назначение, необходимость в нем инструментов и приспособлений, размеры и пригодность к применению, концепция трех ножей.
  • Туристический нож Vendetta AUS-8 Satin от Kizlyar Supreme, обзор, тесты и впечатления от ножа и его ножен.
  • Сравнение ножей Kershaw Echo и Kershaw Steven Seagal, особенности применения в полевых условиях, обзор.
  • Самый-самый нож выживания в экстремальных и аварийных условиях на природе.
  • Авторский нож Трояндер, описание, обзор, тест и впечатления от конструкции ножа и его ножен.
  • Нож Morakniv Bushcraft Survival Desert с пластиковыми ножнами, огнивом и алмазной точилкой, характеристики, особенности конструкции, обзор.
  • Штык-пробка, втульчатый штык, штык-тесак и штык-нож, особенности конструкции и боевого применения.

survival.com.ua

УНИВЕРСАЛЬНЫЙ АВТОМАТИЧЕСКИЙ СКЛАДНОЙ НОЖ

Изобретение относится к конструкции автоматических складных ножей и может быть использовано в самых различных случаях. Оно обеспечивает упрощение конструкции, повышение безопасности обслуживания ножа и улучшение условий его чистки.

Известны автоматические складные ножи, содержащие клинок, рукоятку и механизм для поворота клинка из рабочего положения в положение хранения и наоборот. К ним относятся, например, автоматические складные ножи таких инофирм США, как VACV, SOG, Benchmade и другие. Все они состоят из ножевого клинка, рукоятки и механизма поворота и фиксации клинка в рабочем и нерабочем положениях.

Известен автоматический складной нож, который по конструкции ближе других к предлагаемому и принят в качестве прототипа (US 20070101579 А1).

К недостаткам прототипа необходимо отнести сложность конструкции механизма поворота клинка, состоящего из нескольких мелких деталей и подвижного штифта, расположенного на рукоятке, быстрое загрязнение механизма поворота клинка.

Конструкция предлагаемого устройства предназначена для ликвидации указанных недостатков. Обеспечивается это благодаря тому, что универсальный автоматический складной нож, согласно изобретению, состоящий из подвижного клинка и рукояти, отличается тем, что рукоять содержит подвижную и неподвижную притины, вплотную установленные к накладкам рукояти ножа, тем самым препятствуя попаданию грязи в механизм открывания и закрывания ножа, причем подвижная притина подпружинена, благодаря чему предотвращается самопроизвольное открытие ножа при ношении и самопроизвольное закрывание ножа при использовании. Притины закрепляются на общей оси с резьбой, осуществляющей крепление клинка к рукояти ножа. Детали ножа допускают его сборку в зеркальном исполнении, что делает возможным использование ножа как правшами, так и левшами.

Конструкция предлагаемого устройства поясняется рисунками, на которых изображены:

1. На рис.1 - предлагаемый складной нож в сложенном виде, на фото 1а - тот же нож в раскрытом виде.

2. На рис.2 - тот же нож в момент перехода из закрытого положения в открытое.

3. На рис.3 - вид на внутреннюю сторону подвижной притины.

4. На рис.4 - вид на внутреннюю сторону неподвижной притины.

5. На рис.5 - положение штифта-фиксатора при выходе из паза 11 пятки клинка в открытое положение.

6. На рис.6 - вид на пружину 9, нажимающую на подвижную притину.

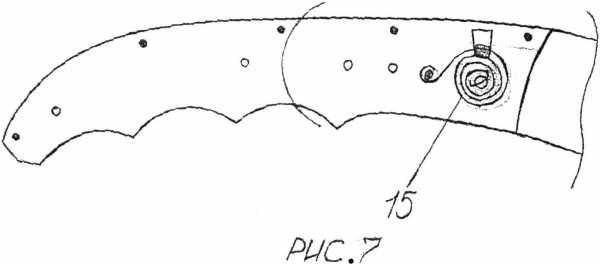

7. На рис.7 - вид на пружину 15, взводящую клинок.

8. На рис.8 - вид на притину 1 при складывании ножа.

На рис.1а - тот же нож с прикрепленным сменным клинком другого технологического назначения. Например, сменный клинок может быть выполнен как клинок-скребок для подготовки шкурок к последующей консервации. При этом предполагается, что сменный клинок крепится к тем же элементам конструкции, что и у основного ножа.

На рисунках показаны подробности конструкции деталей механизма ножа, а именно: на рис.1 - общий вид ножа, подвижная притина 1, левая накладка 2 и винт 3, прикрепляющий подвижную притину к плашке.

На рис.1а - тот же нож в раскрытом виде, изображенный с правой стороны. На нем видны клинок 4, неподвижная притина 5, крепящий ее винт 6 и правая накладка 7.

На рис.2 показано стрелкой 22, как можно большим пальцем приподнять подвижную притину 1, тем самым убрав фиксацию клинка 4, что позволяет перевести его в положение «открыто». Винт 3 служит осью поворота подвижной притины 1.

На рис.3 показаны клинок 4, пятка клинка 20, подвижная притина 1 (вид изнутри рукоятки). На притине 1 видны углубление 8, в котором размещена пружина 9, прижимающая притину 1 через штифт-фиксатор 10, расположенный в пазах 11 и 12 пятки клинка и в пазу 13 рукоятки. Клинок 4 установлен на оси 14 с возможностью поворота. Когда нож в собранном виде, ось 14 сокрыта под притинами 5 и 1. На левой плашке 19 виден штифт 18, в который упирается пружина 9.

На рис.4 показаны детали, расположенные на внутренней стороне неподвижной притины 5: пружина 15 расположена в углублении 16 притины 4, прикрепленной к рукоятке винтом 17, правая плашка рукоятки 21.

На рис.5 показано, как стрелка 22, нажимая на притину 1, поворачивает ее вокруг оси 3, выводя штифт-фиксатор 10 из паза 11 пятки клинка20, тем самым нож может быть переведен из положения «открыто» в положение хранения.

Отличительной особенностью конструкции является подвижная левая притина 1. Благодаря плотному соприкосновению притины 1 с левой накладкой 2 и равенству радиусов в зоне крепления левой притины 1 винтом 3, между подвижной левой притиной 1 и накладкой 2 обеспечено отсутствие зазоров между деталями, препятствующих попаданию грязи в зазор. Указанная подвижная притина 1 ножа подпружинена посредством прикрепления штифта 18 резьбовым соединением к левой плашке рукояти 19, в который упирается пружина 9, расположенная в углублении левой притины 1. Левая притина 1 снабжена штифтом-фиксатором 10, который фиксирует клинок 4 как в открытом, так и в закрытом положении. Штифт-фиксатор 10 жестко прикреплен посредством резьбового соединения к подвижной притине 1. Штифт-фиксатор 10 работает следующим образом: держа нож в правой руке, отводим большим пальцем подпружиненную притину 1 вверх. Штифт-фиксатор 10 расположен в притине 1 и одновременно в пазу 12 пятки клинка 20. При смещении притины 1 клинок 4 высвобождается и приводится в движение пружиной 15, расположенной в углублении 16 правой неподвижной притины 5. Правая неподвижная притина 5 выполнена аналогично левой притине 1 в зоне соприкосновения неподвижной правой притины 5 с правой накладкой 7. В правой неподвижной притине 5 выполнено углубление 16 под пружину 15, приводящую клинок 4 в движение. Правая притина 5 неподвижна за счет того, что в ней расположен штифт 17, ввернутый в притину 5 и углубленный в правую плашку ножа 21. Когда клинок 4 открылся, то подпружиненная левая притина 1 защелкивается штифтом-фиксатором 10 и фиксируется в пазу 11 пятки клинка 20.

Данный нож является разборным со съемным клинком 4. Клинок 4 крепится между склепанными металлическими плашками 19 и 21 осью 14 с резьбой, ось 14 выступает из правой плашки 21 и снабжена пазом в резьбе для крепления в нем пружины 15, которая открывает клинок 4 ножа. Ось 14 сокрыта под притинами 5 и 1,что делает попадание грязи в механизм ножа невозможным. Пружина 15, вставленная в паз оси 14, постоянно стремится вращать ось 14, что позволяет надежно держаться клинку 4 в рукояти, при этом резьба в плашке 21 не нарезается. Между плашками 19 и 21 расположена вставка, которая изготовлена из высокоуглеродистой стали, образуя с ними беззазорное соединение, препятствующее попаданию грязи в зазор.

Таким образом, автоматический складной нож имеет следующие положительные особенности конструкции, выгодно отличающие его от известных конструкций: 1) между подвижной левой притиной и накладкой обеспечены минимальные зазоры, что является препятствием попадания грязи в зазор, с расположением аналогичной правой неподвижной притины с накладкой; 2) подвижная притина подпружинена и благодаря этому предотвращает самопроизвольное открытие ножа при ношении и самопроизвольное закрытие при его использовании. Его механизм состоит из минимального количества деталей, что упрощает его изготовление, чистку и сборку после чистки. Одним из преимуществ предложенной конструкции ножа является то, что в нем сохранено важное достоинство автоматических складных ножей - возможность открывать и закрывать нож одной рукой. Эта возможность важна для одноруких инвалидов. Данная конструкция может быть выполнена в зеркальном исполнении, что позволит использовать нож не только правшам, но и левшам.









edrid.ru

Армейские складные ножи

Назначение армейских ножей обычно связывают с их боевым применением – бесшумным снятием охранения и рукопашными схватками в траншеях. Боевое применение складных ножей также было отмечено в ходе боевых действий – в годы Пиренейской войны 1804–1814 года испанские повстанцы, вооруженные навахами, действуя скрытно и внезапно, доставляли много хлопот французскому боевому охранению.

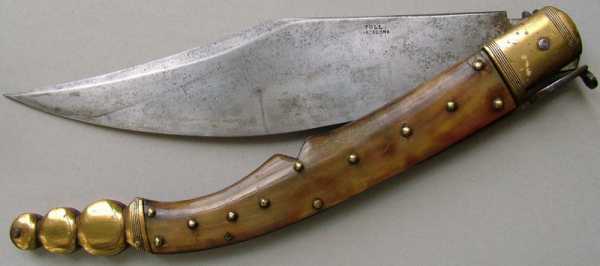

Традиционный испанский нож–наваха, XIX век.

С усложнением огнестрельного оружия, средств связи, появлением специального оборудования и снаряжения к складному ножу проявили серьезный интерес и в армии, как к универсальному инструменту. Именно такое назначение и определило "классическую" компоновку универсального армейского складного ножа: универсальный клинок, консервный нож, отвертка, шило, открывалка для бутылок, приспособление под темляк.


Складной многоцелевой нож армии и флота Великобритании второй четверти XX века.

Первыми его достоинства оценили моряки, в том числе и военные. Простые однопредметные и двухпредметные ножи с отверстием или скобой для страховочного шнура в рукояти нашли широчайшее распространение в ВМФ ведущих морских держав еще в XIX веке. Британские сухопутные войска приняли эту концепцию практически без изменений – только добавили консервный нож. Одними из первых широко производить недорогие складные многопредметные ножи для армейских нужд стали в Германии. Складной многопредметный "нож офицера" – Offiziers–Messer – был желанным трофеем для солдат противника и на западном, и на восточном фронтах в годы обеих мировых войн.

Но если войска союзников в годы Второй мировой ценили немецкие складные ножи ввиду их высокого качества, то нашим соотечественникам приходилось их добывать ввиду безальтернативности: национальное производство просто не могло обеспечить нужд армии. Большое количество трофейных ножей на некоторое время снизило остроту проблемы в военные и послевоенные годы до того, как отечественная промышленность сумела наладить в достаточном количестве выпуск собственных моделей в конце 1960–х годов.

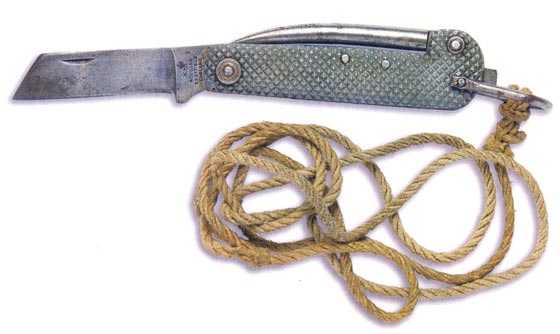

Складной двупредметный матросский нож. Великобритания.

Армия и флот США производили закупки небольших партий складных ножей еще в конце XIX века. В начале 1910–х Медицинский Департамент армии США заказывал для персонала госпиталей трехпредметный нож: откидная пила, клинок и штопор. Наличие штопора объясняется тем, что в то время большинство лекарств фасовалось в склянки, закрываемые пробками из коры пробкового дуба. Широкой популярностью пользовались и скаутские модели, производившиеся с 1910 года. Они имели две сконцевых пружины–коромысла, по концам которых, попарно, и размещались откидные предметы: клинок и отвертка со встроенной открывалкой с одной стороны, консервный нож и шило – с другой. Реже встречались 5–ти и 6–ти предметные.

Скаутские модели оказались востребованы не только среди военных медиков, но и морской пехоты, моряков, солдат. С рукоятей исчезла скаутская символика и появились военные акронимы: U.S.Army. (Армия Соединенных Штатов), U.S.N. (Флот Соединенных Штатов), U.S.M.C. (Морская Пехота Соединенных Штатов), M.D.–U.S.N. (Медицинский Департамент Флота Соединённых Штатов). Наиболее редкая версия такого ножа – пятипредметная модель от Ulster. Она закупалась по заказу прообраза будущих сил специального назначения США – известной 10–й Горной дивизии отличившейся в ходе зимних боев за Алеутские острова и при высадке в Италии. Модель имела два клинка, консервный нож, свайку и крестовую отвертку "Филипс" – специально для обслуживания лыжного и горного снаряжения. К 1944 году предпочтения интендантов армии и флота окончательно сформировались в пользу "неубиваемых" цельнометаллических конструкций: место латуней и бронз на проставках и плашках заняла нержавеющая сталь с насечкой поверхности для удобства удержания.

Самый крупный государственный контракт на производство таких моделей достался фирме Camillus. Поставляемые по контракту складные ножи обозначали как "модель 1760" (для армии и флота) и "модель 1763" – для морской пехоты. Вплоть до конца 50–х каждая модель имела серийный номер, но уже с 60–х на клинок ставился только год выпуска и название фирмы.

В послевоенные годы и Бундесвер получил новый многопредметный складной нож – Taschenmesser. Эта сравнительно простая складная модель производства фирмы Hersteller (торговая марка I.C.A.R.) – основной клинок, шило, штопор и комбинированный откидной предмет, сочетающий пилку по дереву, консервный нож и отвертку. Исторически именно производители из германского Золингена славились своими ножами для солдат (Armeemesser) и офицеров (Offiziers–Messer. Однако в послевоенные годы первенство в изготовлении складных армейских ножей захватила Швейцария.


Складной многопредметный нож Armeemesser, первой половины XX века. Германия.

В 1950–е годы, в ходе боевых действий в Индокитае, французские парашютисты получили складной нож, отдаленно напоминавший наваху. Ножеделы из Тьера предприняли попытку сделать некий гибрид из армейской нескладной и складной модели. Нож имел располагающийся на спинке фиксатор в виде плоской пружины, который надежно фиксировал основной клинок длиной около 110 мм и пилку по дереву. На той же оси располагался и третий предмет – откидной консервный нож. С противоположной стороны, на другой оси, на спинке крепились штопор и шило. Кроме того, напротив консервного ножа крепилась откидная отвертка. Нож до сих пор находится на снабжении.

С развитием специальных средств связи, взрывного и инженерного дела перед военными встала потребность в компактном универсальном инструменте, необходимом для приведения специального оборудования в готовность, его настройки и мелкого ремонта. В первой половине XX века в этом амплуа использовались многопредметные складные ножи, в конструкцию которых производители зачастую пытались встроить такие нестандартные откидные предметы как плоскогубцы или кусачки. Одним из немногих удачных инструментов такого рода стал попавший на снабжение Бундесвера в конце 1990–х гг. многопредметный складной нож Taschenmesser с откидной головкой пасатижей, основным клинком, шилом, штопором, пилкой с размещенной на конце комбинированной отверткой и бутылочной открывалкой.


Универсальный многопредметный складной нож бундесвера. Германия.

Новое дыхание это направление получило с изобретением американца Тима Лезермана: он сделал складные пассатижи, в рукояти которых монтировались дополнительные откидные предметы – клинки, отвертки, свайки и т.п. Коммерческие модели фирмы Тима пользуются широчайшей популярностью у военных специалистов по всему миру. Особую популярность у саперов и в спецподразделениях получила за прочность и надежность продукция компании Gerber. Черненый Multi–Plier 600 D.E.T. с частично измененным в сравнении с коммерческой версией инструментарием (видоизменены некоторые отвертки, на узких губках пассатижей появилось устройство обжимки детонаторов, а среди инструментов – свайка) пользуется устойчивым спросом у взрывников, а обычная модель Multi–Plier 600 с широкими губками вошла в набор выживания пилотов вертолетов. Идя навстречу пожеланиям военных и штатских, инженеры фирмы Gerber обеспечили свои мультитулы даже возможностью гибкой комплектации согласно пожеланиям заказчика, включающей, в том числе, заменяемые головки узкогубцев и пассатижей.


Профессиональный складной комплект инструментов саперов, MP600 DET.

В СССР заводами нижегородской области "Октябрь" и "Складные Ножи" из Ворсмы производился нож минера или взрывника – цельнометаллическая трехпредметная модель с шилом, клинком и отверткой с зубцами для зачистки провода. В настоящее время в ограниченных количествах для нужд силовиков поставляется мультитул "Взмах–3" (он же "Сапер"), насчитывающий пять откидных предметов и выдвижную головку пассатижей с рычагом.

В связи с постановкой на вооружение магнитных мин, в подразделениях минеров и подрывников флота США в 60–х годах XX века появились и первые немагнитные ножи из бериллиевых бронз. Складная модель из этого материала под названием С4 Non–Mag Demolition Knife производилась фирмой Camillas в 1967 году. Экспериментальная партия из 180 ножей большей частью была отправлена подразделениям, участвующим в боевых действиях во Вьетнаме. Ввиду полученных отрицательных отзывов, выпуск модели ограничился только этой экспериментальной серией. Впрочем, саперы были одной из немногих войсковых специальностей, для которых в большинстве стран производились или закупались специальные модели – ножи взрывника. Эти ножи могли комплектоваться разнообразными специальными элементами, вплоть до миниатюрных кусачек или плоскогубцев. Крайней популярностью пользовались ножи электромонтера с отверткой и традиционным клинком с устройством для зачистки изоляции, такие как TL–29 electricians knife.


Модификация складного ножа электромонтера TL–29.

В СССР отмечались попытки создать даже "командирский нож". Так, в 1944 году был объявлен конкурс на разработку ножа для личного состава Красной Армии. В конкурсе принял участие и Государственный союзный ордена Трудового Красного Знамени завод № 2 имени Киркижа (позже – ЗиД, Завод имени Дегтярева), расположенный в городе Коврове Владимирской области. После конкурса в 1945 году была выпущена опытная партия многоцелевых офицерских ножей, напоминающих дизайном складной итальянский штык–нож обр. 1938 года. Обоюдоострый клинок кинжального типа, изготовленный из высоколегированной стали, убирается на две трети в рукоятку ножа. В открытом состоянии надёжно удерживается пружинным фиксатором, расположенным в рукояти. На клинке имеются с двух сторон долы, заканчивающиеся у острия цилиндрическими углублениями. За эти углубления клинок удерживается пружиной в ножнах при извлечении ножа, позволяя вытянуть клинок из рукояти. Рукоять металлическая, прямоугольной формы, имеет две накладки из пластмассы тёмно–зелёного цвета с насечкой, зафиксированные винтами. Прибор ножа включает в себя, кроме клинка, отвёртку, консервный нож, шило и штопор. По разным источникам, таких ножей было изготовлено от 150 до 200 штук, что позволяет его квалифицировать как экспериментальную модель. Все они были переданы высшему командному составу.

Тем не менее в отличие от США и Европы "армейские" складные ножи в Советской Армии (кроме как в сети магазинов "Военторг") так и не появились, хотя их наличие у личного состава было желательным и даже обязательным: это был непременный элемент "тревожного чемодана" на случай сборов и учений любого офицера.


Мичуринский нож номер 2 (М–2).

В заключение следует упомянуть еще об одном типе складного ножа, имеющем значительный стаж "армейской" жизни. Это садовые обрезные ножи, которые в России носили название "мичуринских" и обозначались: М–2 – мичуринский нож номер 2, М–3 и т.д., в зависимости от размера. С XIX–го века их использовали санитары на поле боя для разрезания сапог и прочего обмундирования раненных солдат. Во время Великой Отечественной войны ножи М–2 входили в состав укладки сумки медицинской войсковой СМВ.

Источник: "Армейский короткий клинок ХХ века","Ножи боевые и универсальные", автор А. Мак. Сайт автора: http://mak.su/.
