«Большая Берта» – убийца фортов
Для выведения из строя укреплений одного форта и полной деморализации его гарнизона двум «Бертам» требовалось, в среднем, 360 снарядов и всего один день времени. После первых боёв в Бельгии союзники стали называть 420-мм немецкие мортиры «убийцами фортов»
В последние десятилетия XIX и первые годы XX века в Европе шла гонка вооружений. Она сопровождалась невидимым соперничеством брони и бетона новых крепостей с пробивной способностью снарядов гаубиц и мортир осадной артиллерии. Промышленники Рурского бассейна, среди которых лидирующее положение занимала династия Круппов, инвестировали значительные средства в разработку сверхмощных артиллерийских систем, призванных уничтожить новейшие укрепления потенциальных противников Германской империи – форты с бетонными стенами толщиной в несколько метров и бронированными башнями. «Подведение итогов» этой гонки вооружений произошло во время Первой мировой войны.
«Толстая Берта» от концерна «Крупп»
Одной из таких разработок стала 420-мм мортира проекта «Модель L/12», изготовленная на заводах Круппа, расположенных в Эссене. Автором проекта орудия был конструкторский тандем, состоявший из главного конструктора концерна Фрица Раушенбергера и его предшественника на этом посту – конструктора по фамилии Дрегер. В разговорах между собой инженеры называли проект «Большая Берта» или «Толстая Берта» (нем. «Dicke Bertha») в честь единоличной на тот момент владелицы концерна, внучки и единственной наследницы Альфреда Круппа – Берты Крупп.
Источник – business.metropoleruhr.de
Мортира представляла собой логическое развитие 420-мм проекта, носившего название «Модель L/16» или, как её ещё называли разработчики, «проект Гамма». Это было уже третье крупнокалиберное осадное орудие, разрабатывавшееся концерном Круппа, поэтому его назвали в честь третьей буквы греческого алфавита. «Проект Гамма» демонстрировал высокие показатели стрельб, но подготовительные работы и монтаж орудия, необходимые для его подготовки к открытию огня, были очень длительными и дорогостоящими. Установка «Гаммы» занимала больше недели – на каждой новой артиллерийской позиции требовалось отливать новый бетонный лафет, которому требовалась минимум неделя времени, чтобы застыть. Кроме того, «Гамма» весила 140 тонн, и для её перевозки нужно было задействовать десять железнодорожных вагонов.

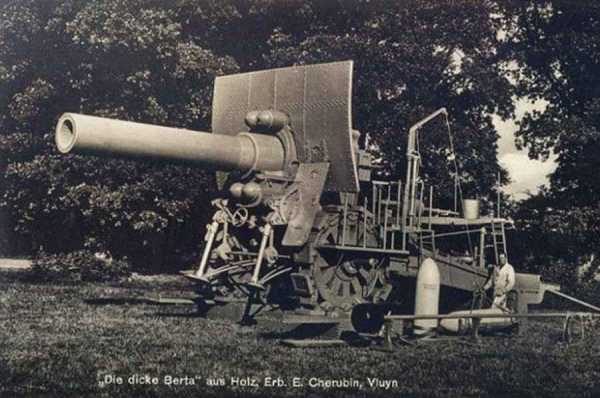

420-мм мортира «Большая Берта» (рисунок)Источник – thepostonline.nl
В 1904 году проектные работы были завершены, но доработки и доводка опытного образца продолжались вплоть до 1912 года. В июле 1912 года, когда после испытаний недостатки «Гаммы» стали понятны командованию имперской армии, оно поставило перед разработчиками задачу создания одного экземпляра похожей артиллерийской системы, но более мобильной, снабжённой колёсным лафетом. Не дожидаясь окончания разработки (декабрь 1913 года), в феврале 1913 года немецкое командование заказывает второе такое орудие.
В марте 1914 года первую мортиру продемонстрировали кайзеру Вильгельму ІІ. Результаты стрельб полностью удовлетворили заказчиков, и орудие сразу же приняли на вооружение. В июне того же года был готов и второй экземпляр.
Получившаяся артиллерийская система отличалась мобильностью (размещалась на двухколёсном лафете) и весила около 43 тонн. Длина её ствола была на 4 калибра короче «Гаммы» и составляла 12 калибров (отсюда второе название орудия – «Модель L/12») или 5,88 метра. Угол подъёма ствола мортиры достигал 80° и регулировался гидравлическими подъёмниками.

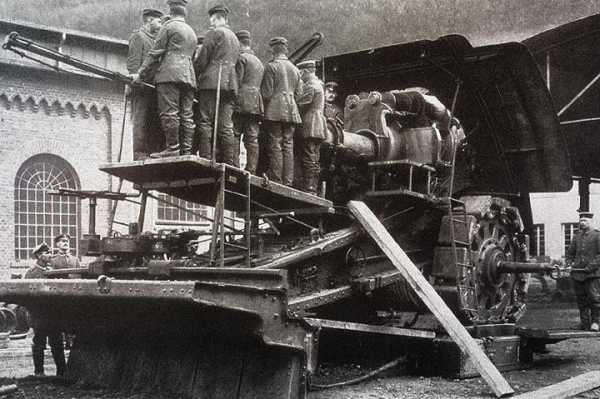

Расчёт «Большой Берты» готовится к стрельбамИсточник – maquette-garden.forumactif.com
Орудие имело скользящий клиновый затвор. Прицельная стрельба могла вестись на дистанциях до 12,5 км, хотя дальность полёта снаряда превышала 14 км. Скорострельность мортиры составляла 1 выстрел в 8 минут, что являлось высоким показателем для таких крупнокалиберных орудий. «Большая Берта» могла вести огонь боеприпасами трёх видов:
- бетонобойными снарядами, обладавшими способностью разрушать 8-метровые бетонные стены, не армированные металлопрокатом;
- фугасными снарядами, которые уничтожали всё живое в радиусе 500 метров и оставляли в земле воронки четырёхметровой глубины и радиусом до 12 метров;
- осколочными снарядами, начинёнными 15 000 металлических остроконечных звезд, которые разлетались на расстояние до 1500 метров.
Вес бетонобойного снаряда мортиры достигал 886 кг, фугасного – 760 кг.
Для того, чтобы колёса орудия не вязли в грунте и грязи разбитых военных дорог, на них крепились специальные пластины, уменьшавшие удельное давление мортиры на единицу площади. Эта технология изготовления колёс для вездеходной техники носила название Rad-guertel или «пэдрэйл» и являлась прообразом гусениц. Она была изобретена в 1903 году англичанином Брэхемом Джозефом Диплоком, который первоначально предполагал её использование в сфере сельскохозяйственного машиностроения.
Сзади к станине «Большой Берты» крепился большой тяжёлый якорь-лопата. Перед началом ведения огня расчёт углублял его в грунт подобно воткнутой лопате. Якорь принимал на себя и передавал на грунт нагрузки, возникавшие при чудовищной отдаче орудия, гася её.
Концерн Круппа совместно с концерном Даймлера разработал и специальный тягач для перевозки «Большой Берты», которая при транспортировке должна была разбираться на пять транспортируемых узлов.
warspot.ru
Орудие Большая Берта 420-мм Фото. Устройство. История
Для выведения из строя укреплений одного форта и полной деморализации его гарнизона двум «Бертам» требовалось, в среднем, 360 снарядов и всего один день времени. После первых боёв в Бельгии союзники стали называть 420-мм немецкие мортиры «убийцами фортов».
В последние десятилетия XIX и первые годы XX века в Европе шла гонка вооружений. Она сопровождалась невидимым соперничеством брони и бетона новых крепостей с пробивной способностью снарядов гаубиц и мортир осадной артиллерии. Промышленники Рурского бассейна, среди которых лидирующее положение занимала династия Круппов, инвестировали значительные средства в разработку сверхмощных артиллерийских систем, призванных уничтожить новейшие укрепления потенциальных противников Германской империи – форты с бетонными стенами толщиной в несколько метров и бронированными башнями. «Подведение итогов» этой гонки вооружений произошло во время Первой мировой войны.

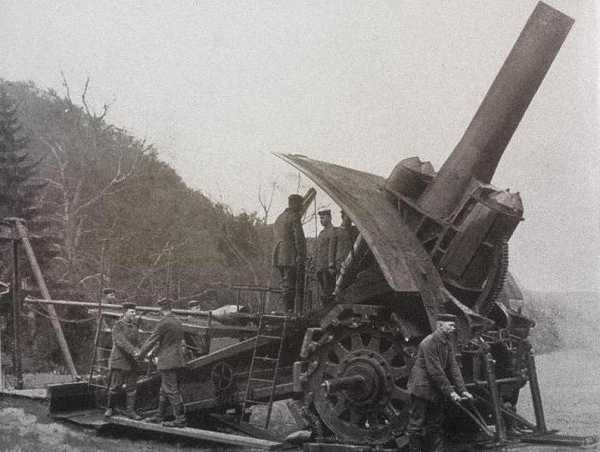

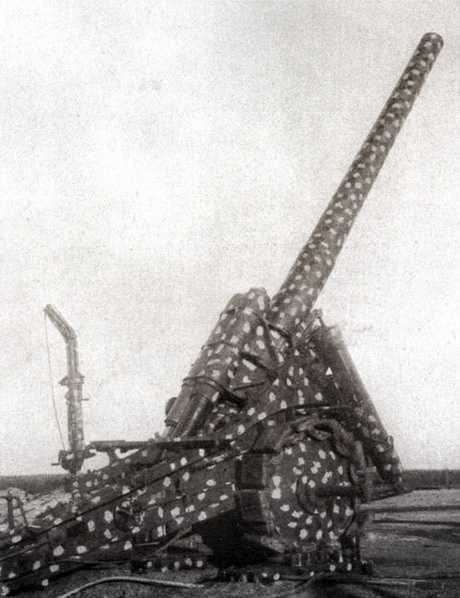

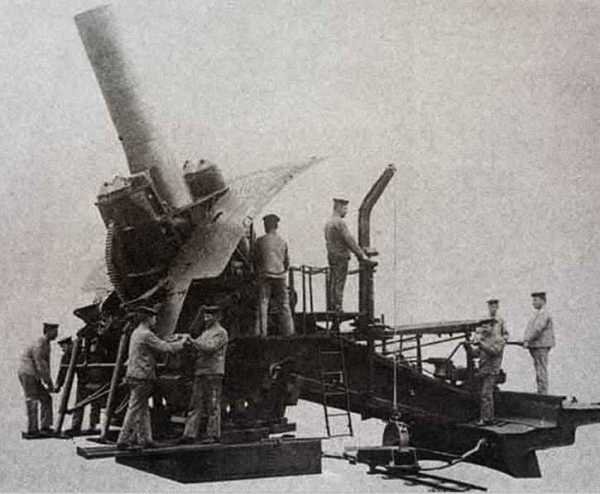

Один из первых образцов орудия «Большая Берта», готовый к стрельбе
«Толстая Берта» от концерна «Крупп»
Одной из таких разработок стала 420-мм мортира проекта «Модель L/12», изготовленная на заводах Круппа, расположенных в Эссене. Автором проекта орудия был конструкторский тандем, состоявший из главного конструктора концерна Фрица Раушенбергера и его предшественника на этом посту – конструктора по фамилии Дрегер. В разговорах между собой инженеры называли проект «Большая Берта» или «Толстая Берта» (нем. «Dicke Bertha») в честь единоличной на тот момент владелицы концерна, внучки и единственной наследницы Альфреда Круппа – Берты Крупп.
Мортира представляла собой логическое развитие 420-мм проекта, носившего название «Модель L/16» или, как её ещё называли разработчики, «проект Гамма». Это было уже третье крупнокалиберное осадное орудие, разрабатывавшееся концерном Круппа, поэтому его назвали в честь третьей буквы греческого алфавита. «Проект Гамма» демонстрировал высокие показатели стрельб, но подготовительные работы и монтаж орудия, необходимые для его подготовки к открытию огня, были очень длительными и дорогостоящими. Установка «Гаммы» занимала больше недели – на каждой новой артиллерийской позиции требовалось отливать новый бетонный лафет, которому требовалась минимум неделя времени, чтобы застыть. Кроме того, «Гамма» весила 140 тонн, и для её перевозки нужно было задействовать десять железнодорожных вагонов.
В 1904 году проектные работы были завершены, но доработки и доводка опытного образца продолжались вплоть до 1912 года. В июле 1912 года, когда после испытаний недостатки «Гаммы» стали понятны командованию имперской армии, оно поставило перед разработчиками задачу создания одного экземпляра похожей артиллерийской системы, но более мобильной, снабжённой колёсным лафетом. Не дожидаясь окончания разработки (декабрь 1913 года), в феврале 1913 года немецкое командование заказывает второе такое орудие.
В марте 1914 года первую мортиру продемонстрировали кайзеру Вильгельму ІІ. Результаты стрельб полностью удовлетворили заказчиков, и орудие сразу же приняли на вооружение. В июне того же года был готов и второй экземпляр.
Получившаяся артиллерийская система отличалась мобильностью (размещалась на двухколёсном лафете) и весила около 43 тонн. Длина её ствола была на 4 калибра короче «Гаммы» и составляла 12 калибров (отсюда второе название орудия – «Модель L/12») или 5,88 метра. Угол подъёма ствола мортиры достигал 80° и регулировался гидравлическими подъёмниками.
Орудие имело скользящий клиновый затвор. Прицельная стрельба могла вестись на дистанциях до 12,5 км, хотя дальность полёта снаряда превышала 14 км. Скорострельность мортиры составляла 1 выстрел в 8 минут, что являлось высоким показателем для таких крупнокалиберных орудий. «Большая Берта» могла вести огонь боеприпасами трёх видов:
— бетонобойными снарядами, обладавшими способностью разрушать 8-метровые бетонные стены, не армированные металлопрокатом;
— фугасными снарядами, которые уничтожали всё живое в радиусе 500 метров и оставляли в земле воронки четырёхметровой глубины и радиусом до 12 метров;
— осколочными снарядами, начинёнными 15 000 металлических остроконечных звезд, которые разлетались на расстояние до 1500 метров.
Вес бетонобойного снаряда мортиры достигал 886 кг, фугасного – 760 кг.
Для того, чтобы колёса орудия не вязли в грунте и грязи разбитых военных дорог, на них крепились специальные пластины, уменьшавшие удельное давление мортиры на единицу площади. Эта технология изготовления колёс для вездеходной техники носила название Rad-guertel или «пэдрэйл» и являлась прообразом гусениц. Она была изобретена в 1903 году англичанином Брэхемом Джозефом Диплоком, который первоначально предполагал её использование в сфере сельскохозяйственного машиностроения.
Сзади к станине «Большой Берты» крепился большой тяжёлый якорь-лопата. Перед началом ведения огня расчёт углублял его в грунт подобно воткнутой лопате. Якорь принимал на себя и передавал на грунт нагрузки, возникавшие при чудовищной отдаче орудия, гася её.
Концерн Круппа совместно с концерном Даймлера разработал и специальный тягач для перевозки «Большой Берты», которая при транспортировке должна была разбираться на пять транспортируемых узлов.

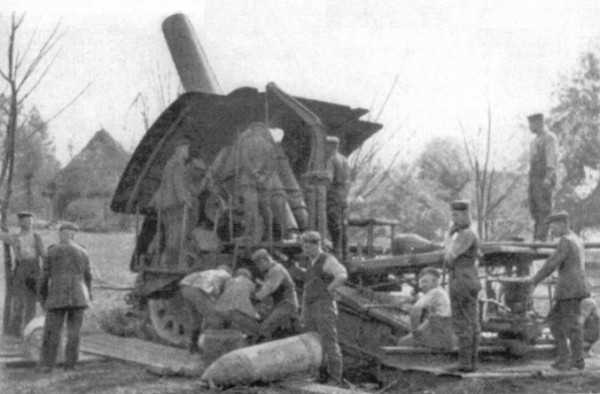

Расчет «Большой Берты» заряжает орудие. Хорошо виден якорь, заглубленный в грунт
Две немецких «девушки» против бельгийских крепостей
К началу Первой мировой войны на вооружении у Германской императорской армии было только две «Большие Берты», которые в конце июля 1914 года были отправлены на границу с Бельгией. Здесь они должны были принять активное участие в штурме бельгийских крепостей Льежа, Намюра и Антверпена, а также северных фортов Франции.
Современная американская пресса в некоторых изданиях ставит под вопрос авторство немецких конструкторов в проектировании «Большой Берты». Есть мнение, что немецкие конструкторы позаимствовали идею 420-мм мортиры у американского изобретателя Луи Гатмана. Однако если учесть, что «Большая Берта» была уже четвёртым проектом в эволюции крупнокалиберных осадных артиллерийских систем, которые разрабатывались инженерами Крупповского концерна, подобные заявления теряют свою состоятельность.

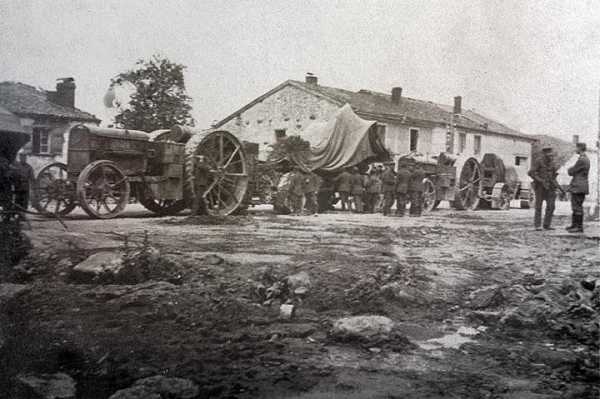

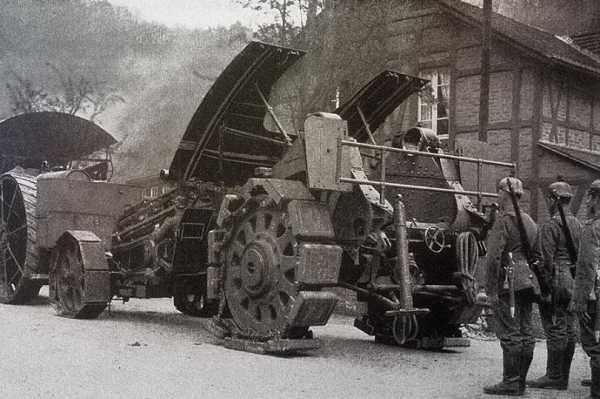

Расчёт «Большой Берты» на марше. Тягачи концерна Daimler везут разобранное орудие
Расчет орудия прибыл на место. Хорошо видны колеса лафета, изготовленные по технологии «пэдрэйл»

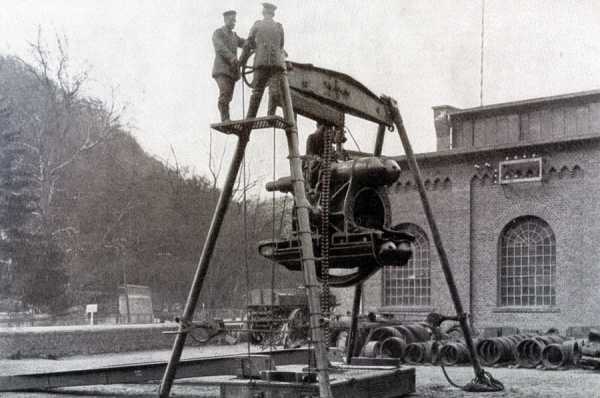

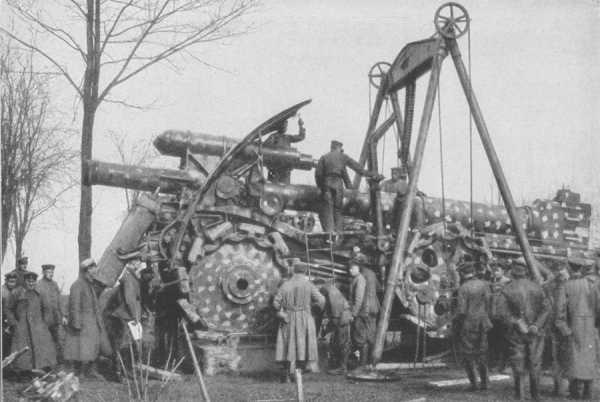

Смонтирован подъемник и направляющие для колес, лебедкой поднимается часть лафета с накатниками (снизу) и гидравлическими тормозами (сверху)

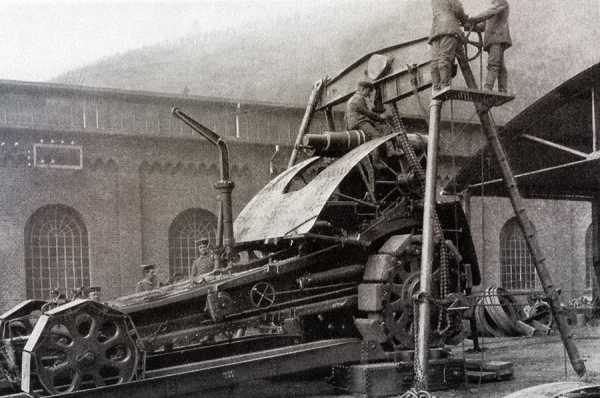

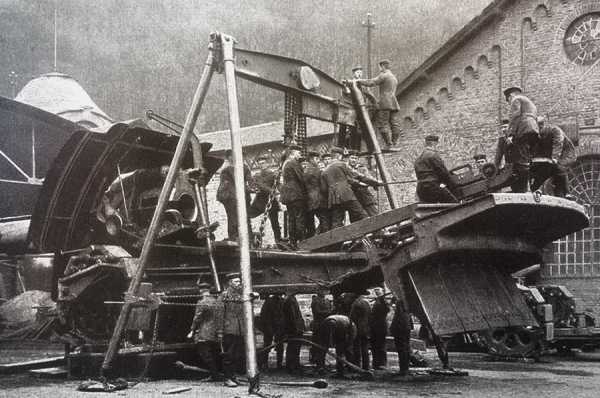

Сборка продолжается. Лопатообразный якорь еще не смонтирован

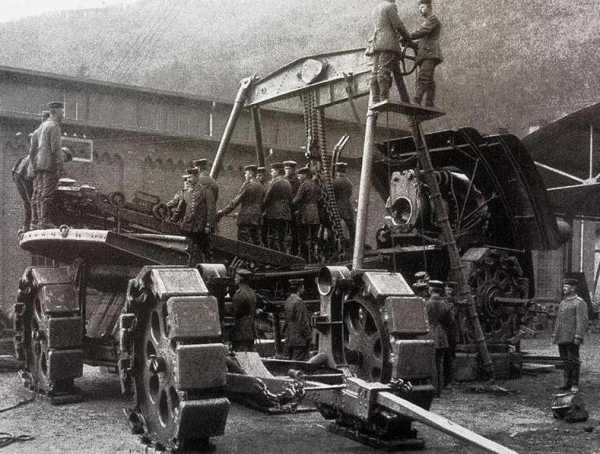

Идет монтаж площадки подачи снарядов. Хорошо видна подающая тележка. Ствол уже установлен на лафет
Сборка орудия подходит к завершению
4 августа 1914 года немецкие войска двинулись к бельгийской крепости Льеж. Среди 124 орудий, приданных немецким частям в Бельгии, были и две «Большие Берты». Начиная с 5 августа они обстреливали форты Льежской крепости, которые к началу Первой мировой войны уже морально устарели. Несмотря на то, что они строились относительно недавно (в период с 1880 по 1892 год), неармированный бетон их монолитных артиллерийских блоков был недостаточно прочен, чтобы выдержать пробивную и разрушительную мощь бетонобойных снарядов новых немецких артиллерийских систем.
Для выведения из строя укреплений одного форта и полной деморализации его гарнизона, который в типовых бельгийских фортах достигал численности в 1000 человек, двум «Бертам» требовалось в среднем 360 снарядов и всего один день времени. После первых боёв на Западном фронте союзники стали называть 420-мм немецкие мортиры «убийцами фортов».
Ошеломляющего успеха «Большие Берты» достигли при штурме бельгийского форта Лонсен, бетонный монолит которого взорвался и развалился на куски после прямого попадания бетонобойного снаряда в его пороховой погреб. После этого сдетонировали снаряды и в некоторых башнях форта. Бетон, использовавшийся при возведении бельгийских фортов, был низкого качества, не армировался стальным прокатом и закладывался по устаревшей многослойной технологии, где каждый слой имел разный состав и обладал различными физическими качествами. Такой бетон разваливался на куски под воздействием прямых попаданий 420-мм снарядов немецких мортир.
За время боёв в Бельгии «Большая Берта» получила всемирное признание. Двенадцать фортов крепости Льеж были взяты за десять дней во многом благодаря эффективности её огня. Льеж пал 16 августа 1914 года, затем «Большие Берты» не менее триумфально расправились с фортами Намюра и Антверпена. Во время боевых действий на территории Франции они внесли значительный вклад в штурм форта в Мобеже и других северных французских фортов.

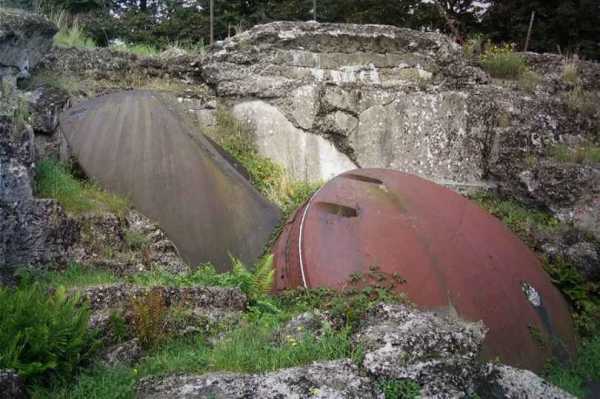

Опрокинутая броневая башня для двух 120-мм орудий и разрушенный взрывом порохового погреба монолит бельгийского форта Лонсен
Первые неудачи
Однако когда в феврале 1916 года «Берты» столкнулись с более современными укреплениями Вердена, где при возведении казематов использовался монолитный армированный бетон, оказалось, что против железобетона их огонь не столь эффективен.
Как неудачный можно расценивать и опыт применения «Больших Берт» против русской крепости Осовец в Восточной Польше. Сюда немцы привезли четыре «Большие Берты» и 64 крупнокалиберных осадных орудия других систем. 25 февраля 1915 года начался обстрел крепости, который 27 февраля достиг пика интенсивности и продолжался до 3 марта. За несколько дней непрерывного обстрела по крепости было выпущено до 250 тысяч только тяжёлых снарядов, а всего за время осады – до 400 тысяч.

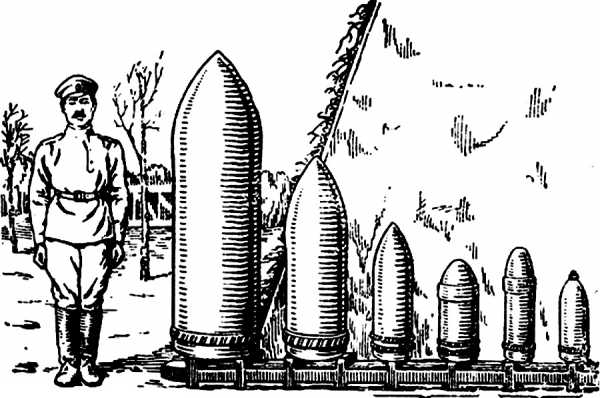

Снаряды, использовавшиеся немцами при штурме крепости Осовец. Слева направо – 420 мм, 305 мм, 210 мм, 150 мм, 107 мм и 100 мм
По свидетельствам очевидцев, кирпичные постройки крепости разрушались, деревянные конструкции горели, бетонные сооружения давали внутренние отколы в сводах и стенах. Проводная связь была повсеместно прервана, а дороги, окопы, пулемётные гнёзда и блиндажи – перепаханы снарядами. Над крепостью постоянно висели клубы дыма и пыли. Вместе с артиллерией крепость бомбили немецкие аэропланы.
Немецкие артиллеристы расположили осадные орудия вне пределов досягаемости крепостной артиллерии Осовца, которая состояла из морально устаревших 152-мм орудий 1885 года выпуска. В связи с этим они посчитали излишним маскировать свои батареи, в результате чего поплатились за свою легкомысленность и мнимую безнаказанность. Немцы не знали, что на вооружении крепости состояли также два дальнобойных 152-мм морских орудия системы Канэ, дальности стрельбы которых вполне хватало, чтобы накрыть огнём немецкие батареи. В результате артиллерийской дуэли русские комендоры повредили и уничтожили 8 немецких орудий, включая две «Большие Берты», потеряв при этом только одну свою пушку. В результате Осовец был оставлен русской армией только 24 августа в связи с общим отступлением русских войск в Польше. Гарнизон покинул крепость, предварительно уничтожив всё, что невозможно было вывезти или унести на себе. Укрепления крепости также были взорваны русскими сапёрами при отступлении.
Информация об общем количестве построенных «Больших Берт» в различных источниках варьируется от 9 до 12 единиц, а общее количество стволов, произведённых для них, составило от 18 до 20 штук.
Конец «Больших Берт»
Стоит отметить, что стволы «берт» быстро изнашивались, что снижало прицельную дальность их стрельбы с первоначальных 12,5 км до 9 км. Кроме того, были зафиксированы случаи детонации некачественных снарядов в стволах орудий.
Тяжелая картауна или «Модель-Бета-М» (Kartaune Beta-M-Gerät)
На некоторых 420-мм орудиях стволы со временем были заменены на 305-мм (их длину увеличили до 30 калибров) с целью увеличения дальности стрельбы за счёт уменьшения массы снаряда. Такие орудия получили название «Тяжёлая картауна» или «Модель-Бета-М».
За время Первой мировой войны, а также после выполнения немецким правительством условий Версальского договора все «Большие Берты», за исключением двух экземпляров, были уничтожены. Два орудия достались американцам в виде трофеев и были вывезены в США. Одна мортира выставлялась в Армейском музее артиллерии Соединённых Штатов в Абердине до тех пор, пока в 50-х годах не была отправлена на переплавку. Судьба же второй «Берты» автору статьи неизвестна.
Тактико-технические характеристики орудия Большая Берта
— Страна: Германская империя
— Принят на вооружение: 1914
— На вооружении: Германская империя
— Войны и конфликты: Первая мировая война
— Конструктор: Krupp
— Производитель: Krupp
Калибр: 420 мм
Вес орудия Большая Берта
— Масса, кг: 47 т
Габаритные размеры орудия Большая Берта
— Длина, мм: 5,88 м

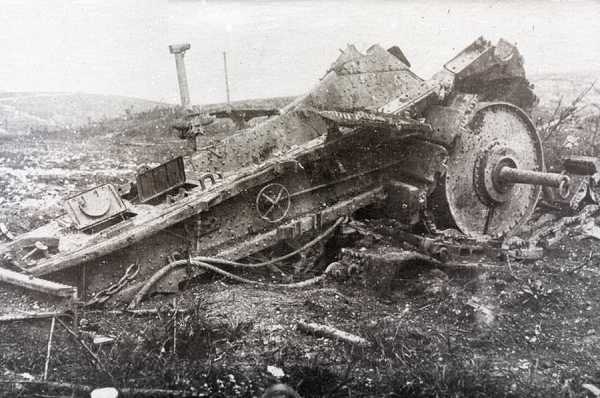

Орудие Большая Берта, разрушенная взрывом. Скорее всего, в стволе сдетонировал ее собственный снаряд
Добавить комментарий
oruzhie.info
Большая Берта (орудие) — Википедия
Материал из Википедии — свободной энциклопедии
У этого термина существуют и другие значения, см. Берта. Масштабная модель M-Gerät, мобильной версии орудия, в парижском музее Musée de l’Armée«Большая Берта» или «Толстушка Берта» (нем. «Dicke Bertha») — немецкая 420-мм мортира.
Разработка и применение
Разработана в 1904 году и построена на заводах Круппа в 1914 г. Изначально создавались как орудия батарей морской обороны для борьбы с кораблями Королевского флота Великобритании.[источник не указан 128 дней].
Основными создателями нового орудия были главный конструктор крупнейшего немецкого концерна «Крупп» профессор Фриц Раушенбергер и его предшественник на посту Дрегер. Они и назвали 420-мм пушку «Толстушка Берта» в честь внучки Альфреда Круппа, «пушечного короля», который и вывел фирму в лидеры. Берта Крупп к тому времени уже была официальной единоличной владелицей концерна.
Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегчённый вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов.
Скорострельность «Берты» составляла 1 выстрел в 8 минут. Разные варианты орудия применяли разные виды боеприпасов. Тип М стрелял тяжёлыми снарядами массой 810 кг на дальность до 9300 метров. Тип Гамма стрелял лёгкими снарядами массой 960 кг на дальность 14100 метров, тяжёлыми снарядами массой 1160 кг на дальность до 12500 метров. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.
Однако характеристики «Большой Берты» стали известны разведке Российской империи в 1909 г. и с 1912 во многих российских крепостях начались работы по модернизации старых и строительству новых сооружений, рассчитанных на сопротивление одному попаданию 420-мм снаряда с толщиной перекрытий 3,3 м и стен до 5 м.(Яковлев»История крепостей»)
В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры forts killers («убийцы фортов»).
Всего было построено 9 орудий, они участвовали во взятии Льежа в августе 1914 года и в битве за Верден зимой 1916 года. Под крепость Осовец 3 февраля 1915 года привезли четыре орудия, два из которых были уничтожены[источник не указан 218 дней].
Распространенное утверждение о том, что в марте-августе 1918 года «Большая Берта» обстреливала Париж, не соответствует истине. Для обстрела Парижа было построено специальное сверхдальнобойное орудие «Колоссаль» («парижская пушка») калибра 210 мм с дальностью стрельбы до 120 км[1].
Видео по теме
В культуре
В телесериале «Гибель Империи» при осаде Ковенской крепости немцами проводится обстрел из «Большой Берты». Следует отметить, что в данном эпизоде «Большую Берту» «сыграла» советская 305-мм железнодорожная артиллерийская установка ТМ-3-12, кардинально отличающаяся от «Берты» по многим параметрам. Также «Берта» появляется в фильме Стивена Спилберга «Боевой конь», где её затаскивали на возвышенность перед обстрелом Льежа.
В фильме «Великий диктатор» Чарли Чаплин представил художественную имитацию пушки «Большая Берта».
В тексте Юлиана Тувима «Стихотворение, в котором автор вежливо, но твёрдо предлагает бесчисленным легионам ближних поцеловать его в зад» в первой же строке к этому действию приглашаются «поклонники Большой Берты» (польск. Absztyfikanci Grubej Berty).
Орудие упоминается в сериале Хроники молодого Индианы Джонса и одноимённой видеоигре. Орудие с названием Большая Берта есть в игре Total Annihilation.
«Большая Берта» упоминается в сериале «Доктор Живаго». В прифронтовом госпитале, где работает Юрий Андреевич, слышен грохот выстрелов этого орудия.[2]
В журналистике термин «Большая Берта» утвердился как обозначающее значительного человека, значительное культурное явление, имеющее значительное влияние, значительные последствия.
См. также
Литература
- Gerhard Taube: Die schwersten Steilfeuer-Geschütze 1914—1945. Geheimwaffen ‘Dicke Berta’ und ‘Karl’, Motorbuch-Verlag, ISBN 3-87943-811-0
- Axel Turra: Dicke Berta — Ein 42-cm-Steilfeuergeschütz wird zur Legende, Podzun-Pallas Verlag, ISBN 3-7909-0753-7
- Rudolf Lusar: Riesengeschütze und schwere Brummer einst und jetzt, J.F. Lehmanns Verlag München, ISBN 3-469-00363-7
- Konrad F. Schreier, Jr.: The World War I «Brummer» in ‘Museum Ordnance: The Magazine for the U.S. Army Ordnance Museum’, November 1992
- G.V. Bull and C.H. Murphy: Paris Kanonen — the Paris Guns (Wilhelmgeschütze) and Project HARP, Verlag E.S. Mittler & Sohn Gmbh, ISBN 3-8132-0304-2
- Herbert Jäger: German Artillery of World War One, The Crowood Press, ISBN 1-86126-403-8
- Michal Prasil: Skoda Heavy Guns, Schiffer Military History, ISBN 0-7643-0288-4
- Joachim Engelmann: German Heavy Mortars, Schiffer Military History Vol.39, ISBN 0-88740-322-0
- Raimund Lorenz: Die «Dicke Berta» aus Vluynbusch, Museumverein Neukirchen-Vluyn
Ссылки
Примечания
wikipedia.green
«Большая Берта» и другие сверхтяжелые пушки Первой мировой
«Большая Берта»
А вот немцы, готовясь к наступательным боям в Европе, очень внимательно подошли к опыту англо-бурской и русско-японской войны и заранее создали не просто тяжелое, а сверхтяжелое орудие – 420-мм мортиру под названием «Большая Берта» (названная так в честь тогдашней владелицы концерна Крупп), самый что ни на есть настоящий «молот ведьм».
Снаряд этого суперорудия имел вес 810 кг, а стреляло оно на целых 14 км. Фугасный снаряд при взрыве давал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный разлетался на 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Однако защитники тех же, например, бельгийских крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали даже двухметровые перекрытия из стали и бетона.
В годы Первой мировой войны немцы успешно применяли «Берты» для обстрела хорошо укрепленных французских и бельгийских фортов, и крепости Верден. При этом отмечалось, что для того, чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовалось все лишь две такие мортиры, сутки времени и 360 снарядов. Недаром, наши союзники на Западном фронте называли 420-мм мортиру «убийца фортов».
В современном российском телесериале «Гибель Империи» при осаде Ковенской крепости немцы обстреливают ее из «Большой Берты». Во всяком случае, так об этом говорится с экрана. На самом деле «Большую Берту» «сыграла» советская 305-мм артиллерийская установка ТМ-3-12 на железнодорожном ходу, кардинально отличавшаяся от «Берты» по всем параметрам.
Всего было построено девять таких орудий, они участвовали во взятии Льежа в августе 1914 года, и в битве за Верден зимой 1916 года. Под крепость Осовец четыре орудия были доставлены 3 февраля 1915 года, поэтому снимать сцены ее применение на русско-германском фронте следовало бы зимой, а не летом!
russian7.ru
Большая Берта (орудие) Википедия
У этого термина существуют и другие значения, см. Берта.
Масштабная модель M-Gerät, мобильной версии орудия, в парижском музее Musée de l’Armée«Большая Берта» или «Толстушка Берта» (нем. «Dicke Bertha») — немецкая 420-мм мортира.
Разработка и применение[ | код]
Разработана в 1904 году и построена на заводах Круппа в 1914 г. Изначально в целях секретности называлась в документации «короткая морская пушка 42-см»(М.Людвиг»Cовременные крепости» 1938).[источник не указан 141 день].
Основными создателями нового орудия были главный конструктор крупнейшего немецкого концерна «Крупп» профессор Фриц Раушенбергер и его предшественник на посту Дрегер. Они и назвали 420-мм пушку «Толстушка Берта» в честь внучки Альфреда Круппа, «пушечного короля», который и вывел фирму в лидеры. Берта Крупп к тому времени уже была официальной единоличной владелицей концерна.
Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегчённый вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов.
Скорострельность «Берты» составляла 1 выстрел в 8 минут. Разные варианты орудия применяли разные виды боеприпасов. Тип М стрелял тяжёлыми снарядами массой 810 кг на дальность до 9300 метров. Тип Гамма стрелял лёгкими снарядами массой 960 кг на дальность 14100 метров, тяжёлыми снарядами массой 1160 кг на дальность до 12500 метров. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.
Однако характеристики «Большой Берты» стали известны разведке Российской империи в 1909 г. и с 1912 во многих российских крепостях начались работы по модернизации старых и строительству новых сооружений, рассчитанных на сопротивление одному попаданию 420-мм снаряда с толщиной перекрытий 3,3 м и стен до 5 м.(Яковлев»История крепостей»)
В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры forts killers («убийцы фортов»).
Всего было построено 9 орудий, они участвовали во взятии Льежа в августе 1914 года и в битве за Верден зимой 1916 года,а также во взятии русских крепостей Новогеоргиевск и Ковно. Под
ru-wiki.ru
«Большая Берта» – убийца фортов: picturehistory
Для выведения из строя укреплений одного форта и полной деморализации его гарнизона двум «Бертам» требовалось, в среднем, 360 снарядов и всего один день времени. После первых боев в Бельгии союзники стали называть 420-мм немецкие мортиры «убийцами фортов»В последние десятилетия XIX и первые годы XX века в Европе шла гонка вооружений. Она сопровождалась невидимым соперничеством брони и бетона новых крепостей с пробивной способностью снарядов гаубиц и мортир осадной артиллерии. Промышленники Рурского бассейна, среди которых лидирующее положение занимала династия Круппов, инвестировали значительные средства в разработку сверхмощных артиллерийских систем, призванных уничтожить новейшие укрепления потенциальных противников Германской империи – форты с бетонными стенами толщиной в несколько метров и бронированными башнями. «Подведение итогов» этой гонки вооружений произошло во время Первой мировой войны.
«Толстая Берта» от концерна «Крупп»
Одной из таких разработок стала 420-мм мортира проекта «Модель L/12», изготовленная на заводах Круппа, расположенных в Эссене. Автором проекта орудия был конструкторский тандем, состоявший из главного конструктора концерна Фрица Раушенбергера и его предшественника на этом посту – конструктора по фамилии Дрегер. В разговорах между собой инженеры называли проект «Большая Берта» или «Толстая Берта» (нем. «Dicke Bertha») в честь единоличной на тот момент владелицы концерна, внучки и единственной наследницы Альфреда Круппа – Берты Крупп.
Берта Крупп (1886–1957) Мортира представляла собой логическое развитие 420-мм проекта, носившего название «Модель L/16» или, как ее еще называли разработчики, «проект Гамма». Это было уже третье крупнокалиберное осадное орудие, разрабатывавшееся концерном Круппа, поэтому его назвали в честь третьей буквы греческого алфавита. «Проект Гамма» демонстрировал высокие показатели стрельб, но подготовительные работы и монтаж орудия, необходимые для его подготовки к открытию огня, были очень длительными и дорогостоящими.Установка «Гаммы» занимала больше недели – на каждой новой артиллерийской позиции требовалось отливать новый бетонный лафет, которому требовалась минимум неделя времени, чтобы застыть. Кроме того, «Гамма» весила 140 тонн, и для ее перевозки нужно было задействовать десять железнодорожных вагонов.
«Большой Берты» заряжает орудие. Хорошо виден якорь, заглубленный в грунт. В 1904 году проектные работы были завершены, но доработки и доводка опытного образца продолжались вплоть до 1912 года. В июле 1912 года, когда после испытаний недостатки «Гаммы» стали понятны командованию имперской армии, оно поставило перед разработчиками задачу создания одного экземпляра похожей артиллерийской системы, но более мобильной, снабженной колесным лафетом. Не дожидаясь окончания разработки (декабрь 1913 года), в феврале 1913 года немецкое командование заказывает второе такое орудие.В марте 1914 года первую мортиру продемонстрировали кайзеру Вильгельму ІІ. Результаты стрельб полностью удовлетворили заказчиков, и орудие сразу же приняли на вооружение. В июне того же года был готов и второй экземпляр.
Получившаяся артиллерийская система отличалась мобильностью (размещалась на двухколесном лафете) и весила около 43 тонн. Длина ее ствола была на 4 калибра короче «Гаммы» и составляла 12 калибров (отсюда второе название орудия – «Модель L/12») или 5,88 метра. Угол подъема ствола мортиры достигал 80° и регулировался гидравлическими подъемниками.
Расчёт «Большой Берты» на марше. Тягачи концерна Daimler везут разобранное орудие. Орудие имело скользящий клиновый затвор. Прицельная стрельба могла вестись на дистанциях до 12,5 км, хотя дальность полета снаряда превышала 14 км. Скорострельность мортиры составляла 1 выстрел в 8 минут, что являлось высоким показателем для таких крупнокалиберных орудий. «Большая Берта» могла вести огонь боеприпасами трех видов:— бетонобойными снарядами, обладавшими способностью разрушать 8-метровые бетонные стены, не армированные металлопрокатом;
— фугасными снарядами, которые уничтожали все живое в радиусе 500 метров и оставляли в земле воронки четырехметровой глубины и радиусом до 12 метров;
— осколочными снарядами, начиненными 15 000 металлических остроконечных звезд, которые разлетались на расстояние до 1500 метров.
Вес бетонобойного снаряда мортиры достигал 886 кг, фугасного – 760 кг.
Для того, чтобы колеса орудия не вязли в грунте и грязи разбитых военных дорог, на них крепились специальные пластины, уменьшавшие удельное давление мортиры на единицу площади. Эта технология изготовления колес для вездеходной техники носила название Rad-guertel или «пэдрэйл» и являлась прообразом гусениц. Она была изобретена в 1903 году англичанином Брэхемом Джозефом Диплоком, который первоначально предполагал ее использование в сфере сельскохозяйственного машиностроения.
Сзади к станине «Большой Берты» крепился большой тяжелый якорь-лопата. Перед началом ведения огня расчет углублял его в грунт подобно воткнутой лопате. Якорь принимал на себя и передавал на грунт нагрузки, возникавшие при чудовищной отдаче орудия, гася ее.Концерн Круппа совместно с концерном Даймлера разработал и специальный тягач для перевозки «Большой Берты», которая при транспортировке должна была разбираться на пять транспортируемых узлов.
Две немецких «девушки» против бельгийских крепостей
К началу Первой мировой войны на вооружении у Германской императорской армии было только две «Большие Берты», которые в конце июля 1914 года были отправлены на границу с Бельгией. Здесь они должны были принять активное участие в штурме бельгийских крепостей Льежа, Намюра и Антверпена, а также северных фортов Франции.
Современная американская пресса в некоторых изданиях ставит под вопрос авторство немецких конструкторов в проектировании «Большой Берты». Есть мнение, что немецкие конструкторы позаимствовали идею 420-мм мортиры у американского изобретателя Луи Гатмана. Однако если учесть, что «Большая Берта» была уже четвертым проектом в эволюции крупнокалиберных осадных артиллерийских систем, которые разрабатывались инженерами Крупповского концерна, подобные заявления теряют свою состоятельность.
Расчет орудия прибыл на место. Хорошо видны колеса лафета, изготовленные по технологии «пэдрэйл» 4 августа 1914 года немецкие войска двинулись к бельгийской крепости Льеж. Среди 124 орудий, приданных немецким частям в Бельгии, были и две «Большие Берты». Начиная с 5 августа они обстреливали форты Льежской крепости, которые к началу Первой мировой войны уже морально устарели. Несмотря на то, что они строились относительно недавно (в период с 1880 по 1892 год), неармированный бетон их монолитных артиллерийских блоков был недостаточно прочен, чтобы выдержать пробивную и разрушительную мощь бетонобойных снарядов новых немецких артиллерийских систем.Для выведения из строя укреплений одного форта и полной деморализации его гарнизона, который в типовых бельгийских фортах достигал численности в 1000 человек, двум «Бертам» требовалось в среднем 360 снарядов и всего один день времени. После первых боев на Западном фронте союзники стали называть 420-мм немецкие мортиры «убийцами фортов».
Немецкая карикатура. Ошеломляющего успеха «Большие Берты» достигли при штурме бельгийского форта Лонсен, бетонный монолит которого взорвался и развалился на куски после прямого попадания бетонобойного снаряда в его пороховой погреб. После этого сдетонировали снаряды и в некоторых башнях форта. Бетон, использовавшийся при возведении бельгийских фортов, был низкого качества, не армировался стальным прокатом и закладывался по устаревшей многослойной технологии, где каждый слой имел разный состав и обладал различными физическими качествами. Такой бетон разваливался на куски под воздействием прямых попаданий 420-мм снарядов немецких мортир.За время боев в Бельгии «Большая Берта» получила всемирное признание. Двенадцать фортов крепости Льеж были взяты за десять дней во многом благодаря эффективности ее огня. Льеж пал 16 августа 1914 года, затем «Большие Берты» не менее триумфально расправились с фортами Намюра и Антверпена. Во время боевых действий на территории Франции они внесли значительный вклад в штурм форта в Мобеже и других северных французских фортов.
Однако когда в феврале 1916 года «Берты» столкнулись с более современными укреплениями Вердена, где при возведении казематов использовался монолитный армированный бетон, оказалось, что против железобетона их огонь не столь эффективен.
Как неудачный можно расценивать и опыт применения «Больших Берт» против русской крепости Осовец в Восточной Польше. Сюда немцы привезли четыре «Большие Берты» и 64 крупнокалиберных осадных орудия других систем. 25 февраля 1915 года начался обстрел крепости, который 27 февраля достиг пика интенсивности и продолжался до 3 марта. За несколько дней непрерывного обстрела по крепости было выпущено до 250 тысяч только тяжелых снарядов, а всего за время осады – до 400 тысяч.По свидетельствам очевидцев кирпичные постройки крепости разрушались, деревянные конструкции горели, бетонные сооружения давали внутренние отколы в сводах и стенах. Проводная связь была повсеместно прервана, а дороги, окопы, пулеметные гнезда и блиндажи – перепаханы снарядами. Над крепостью постоянно висели клубы дыма и пыли. Вместе с артиллерией крепость бомбили немецкие аэропланы.
Тяжелая картауна или «Модель-Бета-М» (Kartaune Beta-M-Gerät) Немецкие артиллеристы расположили осадные орудия вне пределов досягаемости крепостной артиллерии Осовца, которая состояла из морально устаревших 152-мм орудий 1885 года выпуска. В связи с этим они посчитали излишним маскировать свои батареи, в результате чего поплатились за свою легкомысленность и мнимую безнаказанность. Немцы не знали, что на вооружении крепости состояли также два дальнобойных 152-мм морских орудия системы Канэ, дальности стрельбы которых вполне хватало, чтобы накрыть огнем немецкие батареи.В результате артиллерийской дуэли русские комендоры повредили и уничтожили 8 немецких орудий, включая две «Большие Берты», потеряв при этом только одну свою пушку. В результате Осовец был оставлен русской армией только 24 августа в связи с общим отступлением русских войск в Польше. Гарнизон покинул крепость, предварительно уничтожив все, что невозможно было вывезти или унести на себе. Укрепления крепости также были взорваны русскими саперами при отступлении.
Снаряды, использовавшиеся немцами при штурме крепости Осовец.
Слева направо – 420 мм, 305 мм, 210 мм, 150 мм, 107 мм и 100 мм. Информация об общем количестве построенных «Больших Берт» в различных источниках варьируется от 9 до 12 единиц, а общее количество стволов, произведенных для них, составило от 18 до 20 штук.Стоит отметить, что стволы «берт» быстро изнашивались, что снижало прицельную дальность их стрельбы с первоначальных 12,5 км до 9 км. Кроме того, были зафиксированы случаи детонации некачественных снарядов в стволах орудий.
На некоторых 420-мм орудиях стволы со временем были заменены на 305-мм (их длину увеличили до 30 калибров) с целью увеличения дальности стрельбы за счет уменьшения массы снаряда. Такие орудия получили название «Тяжелая картауна» или «Модель-Бета-М».
За время Первой мировой войны, а также после выполнения немецким правительством условий Версальского договора все «Большие Берты», за исключением двух экземпляров, были уничтожены. Два орудия достались американцам в виде трофеев и были вывезены в США. Одна мортира выставлялась в Армейском музее артиллерии Соединенных Штатов в Абердине до тех пор, пока в 50-х годах не была отправлена на переплавку. Судьба же второй «Берты» автору статьи неизвестна.
«Большая Берта», разрушенная взрывом. Скорее всего, в стволе сдетонировал её собственный снаряд.
picturehistory.livejournal.com
Большая Берта (орудие) — WiKi
Разработана в 1904 году и построена на заводах Круппа в 1914 г. Изначально в целях секретности называлась в документации «короткая морская пушка 42-см»(М.Людвиг»Cовременные крепости» 1938).[источник не указан 141 день].
Основными создателями нового орудия были главный конструктор крупнейшего немецкого концерна «Крупп» профессор Фриц Раушенбергер и его предшественник на посту Дрегер. Они и назвали 420-мм пушку «Толстушка Берта» в честь внучки Альфреда Круппа, «пушечного короля», который и вывел фирму в лидеры. Берта Крупп к тому времени уже была официальной единоличной владелицей концерна.
Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегчённый вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов.
Скорострельность «Берты» составляла 1 выстрел в 8 минут. Разные варианты орудия применяли разные виды боеприпасов. Тип М стрелял тяжёлыми снарядами массой 810 кг на дальность до 9300 метров. Тип Гамма стрелял лёгкими снарядами массой 960 кг на дальность 14100 метров, тяжёлыми снарядами массой 1160 кг на дальность до 12500 метров. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.
Однако характеристики «Большой Берты» стали известны разведке Российской империи в 1909 г. и с 1912 во многих российских крепостях начались работы по модернизации старых и строительству новых сооружений, рассчитанных на сопротивление одному попаданию 420-мм снаряда с толщиной перекрытий 3,3 м и стен до 5 м.(Яковлев»История крепостей»)
В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры forts killers («убийцы фортов»).
Всего было построено 9 орудий, они участвовали во взятии Льежа в августе 1914 года и в битве за Верден зимой 1916 года,а также во взятии русских крепостей Новогеоргиевск и Ковно. Под крепость Осовец 3 февраля 1915 года привезли два орудия, одно из которых было повреждено огнём дальнобойной артиллерии русских.[источник не указан 231 день].
Распространенное утверждение о том, что в марте-августе 1918 года «Большая Берта» обстреливала Париж, не соответствует истине. Для обстрела Парижа было построено специальное сверхдальнобойное орудие «Колоссаль» («парижская пушка») калибра 210 мм с дальностью стрельбы до 120 км[1].
В телесериале «Гибель Империи» при осаде Ковенской крепости немцами проводится обстрел из «Большой Берты». Следует отметить, что в данном эпизоде «Большую Берту» «сыграла» советская 305-мм железнодорожная артиллерийская установка ТМ-3-12, кардинально отличающаяся от «Берты» по многим параметрам. Также «Берта» появляется в фильме Стивена Спилберга «Боевой конь», где её затаскивали на возвышенность перед обстрелом Льежа.
В фильме «Великий диктатор» Чарли Чаплин представил художественную имитацию пушки «Большая Берта».
В тексте Юлиана Тувима «Стихотворение, в котором автор вежливо, но твёрдо предлагает бесчисленным легионам ближних поцеловать его в зад» в первой же строке к этому действию приглашаются «поклонники Большой Берты» (польск. Absztyfikanci Grubej Berty).
Орудие упоминается в сериале Хроники молодого Индианы Джонса и одноимённой видеоигре. Орудие с названием Большая Берта есть в игре Total Annihilation.
«Большая Берта» упоминается в сериале «Доктор Живаго». В прифронтовом госпитале, где работает Юрий Андреевич, слышен грохот выстрелов этого орудия.[2]
В журналистике термин «Большая Берта» утвердился как обозначающее значительного человека, значительное культурное явление, имеющее значительное влияние, значительные последствия.
ru-wiki.org
wikipedia.green
«Большая Берта» и другие сверхтяжелые пушки Первой мировой
«Большая Берта»
А вот немцы, готовясь к наступательным боям в Европе, очень внимательно подошли к опыту англо-бурской и русско-японской войны и заранее создали не просто тяжелое, а сверхтяжелое орудие – 420-мм мортиру под названием «Большая Берта» (названная так в честь тогдашней владелицы концерна Крупп), самый что ни на есть настоящий «молот ведьм».
Снаряд этого суперорудия имел вес 810 кг, а стреляло оно на целых 14 км. Фугасный снаряд при взрыве давал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный разлетался на 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Однако защитники тех же, например, бельгийских крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали даже двухметровые перекрытия из стали и бетона.
В годы Первой мировой войны немцы успешно применяли «Берты» для обстрела хорошо укрепленных французских и бельгийских фортов, и крепости Верден. При этом отмечалось, что для того, чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовалось все лишь две такие мортиры, сутки времени и 360 снарядов. Недаром, наши союзники на Западном фронте называли 420-мм мортиру «убийца фортов».
В современном российском телесериале «Гибель Империи» при осаде Ковенской крепости немцы обстреливают ее из «Большой Берты». Во всяком случае, так об этом говорится с экрана. На самом деле «Большую Берту» «сыграла» советская 305-мм артиллерийская установка ТМ-3-12 на железнодорожном ходу, кардинально отличавшаяся от «Берты» по всем параметрам.
Всего было построено девять таких орудий, они участвовали во взятии Льежа в августе 1914 года, и в битве за Верден зимой 1916 года. Под крепость Осовец четыре орудия были доставлены 3 февраля 1915 года, поэтому снимать сцены ее применение на русско-германском фронте следовало бы зимой, а не летом!
russian7.ru
Большая Берта (орудие) Википедия
У этого термина существуют и другие значения, см. Берта. Масштабная модель M-Gerät, мобильной версии орудия, в парижском музее Musée de l’Armée«Большая Берта» или «Толстушка Берта» (нем. «Dicke Bertha») — немецкая 420-мм мортира.
Разработка и применение[ | код]
Разработана в 1904 году и построена на заводах Круппа в 1914 г. Изначально в целях секретности называлась в документации «короткая морская пушка 42-см»(М.Людвиг»Cовременные крепости» 1938).[источник не указан 141 день].
Основными создателями нового орудия были главный конструктор крупнейшего немецкого концерна «Крупп» профессор Фриц Раушенбергер и его предшественник на посту Дрегер. Они и назвали 420-мм пушку «Толстушка Берта» в честь внучки Альфреда Круппа, «пушечного короля», который и вывел фирму в лидеры. Берта Крупп к тому времени уже была официальной единоличной владелицей концерна.
Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегчённый вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов.
Скорострельность «Берты» составляла 1 выстрел в 8 минут. Разные варианты орудия применяли разные виды боеприпасов. Тип М стрелял тяжёлыми снарядами массой 810 кг на дальность до 9300 метров. Тип Гамма стрелял лёгкими снарядами массой 960 кг на дальность 14100 метров, тяжёлыми снарядами массой 1160 кг на дальность до 12500 метров. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.
Однако характеристики «Большой Берты» стали известны разведке Российской империи в 1909 г. и с 1912 во многих российских крепостях начались работы по модернизации старых и строительству новых сооружений, рассчитанных на сопротивление одному попаданию 420-мм снаряда с толщиной перекрытий 3,3 м и стен до 5 м.(Яковлев»История крепостей»)
В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры forts killers («убийцы фортов»).
Всего было построено 9 орудий, они участвовали во взятии Льежа в августе 1914 года и в битве за Верден зимой 1916 года,а также во взятии русских крепостей Новогеоргиевск и Ковно. Под
ru-wiki.ru
«Большая Берта» – убийца фортов: picturehistory
Для выведения из строя укреплений одного форта и полной деморализации его гарнизона двум «Бертам» требовалось, в среднем, 360 снарядов и всего один день времени. После первых боев в Бельгии союзники стали называть 420-мм немецкие мортиры «убийцами фортов»
В последние десятилетия XIX и первые годы XX века в Европе шла гонка вооружений. Она сопровождалась невидимым соперничеством брони и бетона новых крепостей с пробивной способностью снарядов гаубиц и мортир осадной артиллерии. Промышленники Рурского бассейна, среди которых лидирующее положение занимала династия Круппов, инвестировали значительные средства в разработку сверхмощных артиллерийских систем, призванных уничтожить новейшие укрепления потенциальных противников Германской империи – форты с бетонными стенами толщиной в несколько метров и бронированными башнями. «Подведение итогов» этой гонки вооружений произошло во время Первой мировой войны.
«Толстая Берта» от концерна «Крупп»
Одной из таких разработок стала 420-мм мортира проекта «Модель L/12», изготовленная на заводах Круппа, расположенных в Эссене. Автором проекта орудия был конструкторский тандем, состоявший из главного конструктора концерна Фрица Раушенбергера и его предшественника на этом посту – конструктора по фамилии Дрегер. В разговорах между собой инженеры называли проект «Большая Берта» или «Толстая Берта» (нем. «Dicke Bertha») в честь единоличной на тот момент владелицы концерна, внучки и единственной наследницы Альфреда Круппа – Берты Крупп.
Берта Крупп (1886–1957) Мортира представляла собой логическое развитие 420-мм проекта, носившего название «Модель L/16» или, как ее еще называли разработчики, «проект Гамма». Это было уже третье крупнокалиберное осадное орудие, разрабатывавшееся концерном Круппа, поэтому его назвали в честь третьей буквы греческого алфавита. «Проект Гамма» демонстрировал высокие показатели стрельб, но подготовительные работы и монтаж орудия, необходимые для его подготовки к открытию огня, были очень длительными и дорогостоящими.
Установка «Гаммы» занимала больше недели – на каждой новой артиллерийской позиции требовалось отливать новый бетонный лафет, которому требовалась минимум неделя времени, чтобы застыть. Кроме того, «Гамма» весила 140 тонн, и для ее перевозки нужно было задействовать десять железнодорожных вагонов.
«Большой Берты» заряжает орудие. Хорошо виден якорь, заглубленный в грунт. В 1904 году проектные работы были завершены, но доработки и доводка опытного образца продолжались вплоть до 1912 года. В июле 1912 года, когда после испытаний недостатки «Гаммы» стали понятны командованию имперской армии, оно поставило перед разработчиками задачу создания одного экземпляра похожей артиллерийской системы, но более мобильной, снабженной колесным лафетом. Не дожидаясь окончания разработки (декабрь 1913 года), в феврале 1913 года немецкое командование заказывает второе такое орудие.
В марте 1914 года первую мортиру продемонстрировали кайзеру Вильгельму ІІ. Результаты стрельб полностью удовлетворили заказчиков, и орудие сразу же приняли на вооружение. В июне того же года был готов и второй экземпляр.
Получившаяся артиллерийская система отличалась мобильностью (размещалась на двухколесном лафете) и весила около 43 тонн. Длина ее ствола была на 4 калибра короче «Гаммы» и составляла 12 калибров (отсюда второе название орудия – «Модель L/12») или 5,88 метра. Угол подъема ствола мортиры достигал 80° и регулировался гидравлическими подъемниками.
Расчёт «Большой Берты» на марше. Тягачи концерна Daimler везут разобранное орудие. Орудие имело скользящий клиновый затвор. Прицельная стрельба могла вестись на дистанциях до 12,5 км, хотя дальность полета снаряда превышала 14 км. Скорострельность мортиры составляла 1 выстрел в 8 минут, что являлось высоким показателем для таких крупнокалиберных орудий. «Большая Берта» могла вести огонь боеприпасами трех видов:
— бетонобойными снарядами, обладавшими способностью разрушать 8-метровые бетонные стены, не армированные металлопрокатом;
— фугасными снарядами, которые уничтожали все живое в радиусе 500 метров и оставляли в земле воронки четырехметровой глубины и радиусом до 12 метров;
— осколочными снарядами, начиненными 15 000 металлических остроконечных звезд, которые разлетались на расстояние до 1500 метров.
Вес бетонобойного снаряда мортиры достигал 886 кг, фугасного – 760 кг.
Для того, чтобы колеса орудия не вязли в грунте и грязи разбитых военных дорог, на них крепились специальные пластины, уменьшавшие удельное давление мортиры на единицу площади. Эта технология изготовления колес для вездеходной техники носила название Rad-guertel или «пэдрэйл» и являлась прообразом гусениц. Она была изобретена в 1903 году англичанином Брэхемом Джозефом Диплоком, который первоначально предполагал ее использование в сфере сельскохозяйственного машиностроения.
Концерн Круппа совместно с концерном Даймлера разработал и специальный тягач для перевозки «Большой Берты», которая при транспортировке должна была разбираться на пять транспортируемых узлов.
Две немецких «девушки» против бельгийских крепостей
К началу Первой мировой войны на вооружении у Германской императорской армии было только две «Большие Берты», которые в конце июля 1914 года были отправлены на границу с Бельгией. Здесь они должны были принять активное участие в штурме бельгийских крепостей Льежа, Намюра и Антверпена, а также северных фортов Франции.
Современная американская пресса в некоторых изданиях ставит под вопрос авторство немецких конструкторов в проектировании «Большой Берты». Есть мнение, что немецкие конструкторы позаимствовали идею 420-мм мортиры у американского изобретателя Луи Гатмана. Однако если учесть, что «Большая Берта» была уже четвертым проектом в эволюции крупнокалиберных осадных артиллерийских систем, которые разрабатывались инженерами Крупповского концерна, подобные заявления теряют свою состоятельность.
Расчет орудия прибыл на место. Хорошо видны колеса лафета, изготовленные по технологии «пэдрэйл» 4 августа 1914 года немецкие войска двинулись к бельгийской крепости Льеж. Среди 124 орудий, приданных немецким частям в Бельгии, были и две «Большие Берты». Начиная с 5 августа они обстреливали форты Льежской крепости, которые к началу Первой мировой войны уже морально устарели. Несмотря на то, что они строились относительно недавно (в период с 1880 по 1892 год), неармированный бетон их монолитных артиллерийских блоков был недостаточно прочен, чтобы выдержать пробивную и разрушительную мощь бетонобойных снарядов новых немецких артиллерийских систем.
Для выведения из строя укреплений одного форта и полной деморализации его гарнизона, который в типовых бельгийских фортах достигал численности в 1000 человек, двум «Бертам» требовалось в среднем 360 снарядов и всего один день времени. После первых боев на Западном фронте союзники стали называть 420-мм немецкие мортиры «убийцами фортов».
Немецкая карикатура. Ошеломляющего успеха «Большие Берты» достигли при штурме бельгийского форта Лонсен, бетонный монолит которого взорвался и развалился на куски после прямого попадания бетонобойного снаряда в его пороховой погреб. После этого сдетонировали снаряды и в некоторых башнях форта. Бетон, использовавшийся при возведении бельгийских фортов, был низкого качества, не армировался стальным прокатом и закладывался по устаревшей многослойной технологии, где каждый слой имел разный состав и обладал различными физическими качествами. Такой бетон разваливался на куски под воздействием прямых попаданий 420-мм снарядов немецких мортир.
За время боев в Бельгии «Большая Берта» получила всемирное признание. Двенадцать фортов крепости Льеж были взяты за десять дней во многом благодаря эффективности ее огня. Льеж пал 16 августа 1914 года, затем «Большие Берты» не менее триумфально расправились с фортами Намюра и Антверпена. Во время боевых действий на территории Франции они внесли значительный вклад в штурм форта в Мобеже и других северных французских фортов.
Как неудачный можно расценивать и опыт применения «Больших Берт» против русской крепости Осовец в Восточной Польше. Сюда немцы привезли четыре «Большие Берты» и 64 крупнокалиберных осадных орудия других систем. 25 февраля 1915 года начался обстрел крепости, который 27 февраля достиг пика интенсивности и продолжался до 3 марта. За несколько дней непрерывного обстрела по крепости было выпущено до 250 тысяч только тяжелых снарядов, а всего за время осады – до 400 тысяч.
По свидетельствам очевидцев кирпичные постройки крепости разрушались, деревянные конструкции горели, бетонные сооружения давали внутренние отколы в сводах и стенах. Проводная связь была повсеместно прервана, а дороги, окопы, пулеметные гнезда и блиндажи – перепаханы снарядами. Над крепостью постоянно висели клубы дыма и пыли. Вместе с артиллерией крепость бомбили немецкие аэропланы.
Тяжелая картауна или «Модель-Бета-М» (Kartaune Beta-M-Gerät) Немецкие артиллеристы расположили осадные орудия вне пределов досягаемости крепостной артиллерии Осовца, которая состояла из морально устаревших 152-мм орудий 1885 года выпуска. В связи с этим они посчитали излишним маскировать свои батареи, в результате чего поплатились за свою легкомысленность и мнимую безнаказанность. Немцы не знали, что на вооружении крепости состояли также два дальнобойных 152-мм морских орудия системы Канэ, дальности стрельбы которых вполне хватало, чтобы накрыть огнем немецкие батареи.
В результате артиллерийской дуэли русские комендоры повредили и уничтожили 8 немецких орудий, включая две «Большие Берты», потеряв при этом только одну свою пушку. В результате Осовец был оставлен русской армией только 24 августа в связи с общим отступлением русских войск в Польше. Гарнизон покинул крепость, предварительно уничтожив все, что невозможно было вывезти или унести на себе. Укрепления крепости также были взорваны русскими саперами при отступлении.
Снаряды, использовавшиеся немцами при штурме крепости Осовец.
Слева направо – 420 мм, 305 мм, 210 мм, 150 мм, 107 мм и 100 мм. Информация об общем количестве построенных «Больших Берт» в различных источниках варьируется от 9 до 12 единиц, а общее количество стволов, произведенных для них, составило от 18 до 20 штук.
Стоит отметить, что стволы «берт» быстро изнашивались, что снижало прицельную дальность их стрельбы с первоначальных 12,5 км до 9 км. Кроме того, были зафиксированы случаи детонации некачественных снарядов в стволах орудий.
На некоторых 420-мм орудиях стволы со временем были заменены на 305-мм (их длину увеличили до 30 калибров) с целью увеличения дальности стрельбы за счет уменьшения массы снаряда. Такие орудия получили название «Тяжелая картауна» или «Модель-Бета-М».
«Большая Берта», разрушенная взрывом. Скорее всего, в стволе сдетонировал её собственный снаряд.
picturehistory.livejournal.com
Большая Берта (орудие) — WiKi
Разработана в 1904 году и построена на заводах Круппа в 1914 г. Изначально в целях секретности называлась в документации «короткая морская пушка 42-см»(М.Людвиг»Cовременные крепости» 1938).[источник не указан 141 день].
Основными создателями нового орудия были главный конструктор крупнейшего немецкого концерна «Крупп» профессор Фриц Раушенбергер и его предшественник на посту Дрегер. Они и назвали 420-мм пушку «Толстушка Берта» в честь внучки Альфреда Круппа, «пушечного короля», который и вывел фирму в лидеры. Берта Крупп к тому времени уже была официальной единоличной владелицей концерна.
Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегчённый вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов.
Скорострельность «Берты» составляла 1 выстрел в 8 минут. Разные варианты орудия применяли разные виды боеприпасов. Тип М стрелял тяжёлыми снарядами массой 810 кг на дальность до 9300 метров. Тип Гамма стрелял лёгкими снарядами массой 960 кг на дальность 14100 метров, тяжёлыми снарядами массой 1160 кг на дальность до 12500 метров. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.
Однако характеристики «Большой Берты» стали известны разведке Российской империи в 1909 г. и с 1912 во многих российских крепостях начались работы по модернизации старых и строительству новых сооружений, рассчитанных на сопротивление одному попаданию 420-мм снаряда с толщиной перекрытий 3,3 м и стен до 5 м.(Яковлев»История крепостей»)
В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к сдаче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры forts killers («убийцы фортов»).
Всего было построено 9 орудий, они участвовали во взятии Льежа в августе 1914 года и в битве за Верден зимой 1916 года,а также во взятии русских крепостей Новогеоргиевск и Ковно. Под крепость Осовец 3 февраля 1915 года привезли два орудия, одно из которых было повреждено огнём дальнобойной артиллерии русских.[источник не указан 231 день].
Распространенное утверждение о том, что в марте-августе 1918 года «Большая Берта» обстреливала Париж, не соответствует истине. Для обстрела Парижа было построено специальное сверхдальнобойное орудие «Колоссаль» («парижская пушка») калибра 210 мм с дальностью стрельбы до 120 км[1].
В телесериале «Гибель Империи» при осаде Ковенской крепости немцами проводится обстрел из «Большой Берты». Следует отметить, что в данном эпизоде «Большую Берту» «сыграла» советская 305-мм железнодорожная артиллерийская установка ТМ-3-12, кардинально отличающаяся от «Берты» по многим параметрам. Также «Берта» появляется в фильме Стивена Спилберга «Боевой конь», где её затаскивали на возвышенность перед обстрелом Льежа.
В фильме «Великий диктатор» Чарли Чаплин представил художественную имитацию пушки «Большая Берта».
В тексте Юлиана Тувима «Стихотворение, в котором автор вежливо, но твёрдо предлагает бесчисленным легионам ближних поцеловать его в зад» в первой же строке к этому действию приглашаются «поклонники Большой Берты» (польск. Absztyfikanci Grubej Berty).
Орудие упоминается в сериале Хроники молодого Индианы Джонса и одноимённой видеоигре. Орудие с названием Большая Берта есть в игре Total Annihilation.
«Большая Берта» упоминается в сериале «Доктор Живаго». В прифронтовом госпитале, где работает Юрий Андреевич, слышен грохот выстрелов этого орудия.[2]
В журналистике термин «Большая Берта» утвердился как обозначающее значительного человека, значительное культурное явление, имеющее значительное влияние, значительные последствия.
ru-wiki.org
