Автоматическая винтовка Browning BAR M1918 (США)


Автоматическую винтовку Browning BAR M1918 можно представить и в качестве ручного пулемёта, и в качестве тяжелой штурмовой винтовки. Разработку автоматической винтовки Джон Браунинг начал в 1917 году, по запросу американских военных, действовавших в Европе на полях Первой Мировой войны. Основной идеей было создать автоматическое оружие для пехоты, пригодное для ведения огня очередями от плеча и даже от бедра при наступлении, для создания высокой плотности огневого воздействия на противника. Идея эта оказалась порочной, а вот конструкция Браунинга, невзирая нанедостатки, оказалась живучей - она состояла на вооружении Армии США вплоть до 1960-х годов, а кое-где - и дольше. Нужно сказать,что в рамках поставленной задачи Браунинг вполне преуспел - винтовка Browning BAR M1918 была надежным оружием, хотя и трудоемким в изготовлении. Стараниями бельгийцев из FN Herstal конструкция Браунинга получила также распространение ив Европе, где перед второй мировой войной состояла на вооружении в Бельгии, Польше, Швеции, странах Балтии.

Это оружие с автоматикой на основе отвода пороховых газов и магазинным питанием существенно отличается от других пулемётов Браунинга.

Browning BAR M1918 (Browning Automatic Rifle) был разработан как предельно облегченный пулемёт для поля боя Первой мировой войны, принят на вооружение армии США как ручной пулемёт пехотных отделений и оставался на вооружении вплоть до корейской войны. Будучи слишком тяжелым для оригинальной роли автоматической винтовки (Browning BAR M1918 более чем в 2 раза тяжелее винтовки M1 Гаранд или любой другой армейской магазинной винтовки того времени), он сдругой стороны, не являлся и полноценным ручным пулемётом - малая ёмкость магазина и несменный ствол тому виной. По огневой мощи Browning BAR M1918 во всех модификациях уступал такимо бразцам, как Дегтярев ДП-27, ZB-26 или BREN. Темне менее, это было надежное оружие, обеспечивавшее повышение огневой мощи пехотного отделения и взвода, в каковой роли и использовалось. После введения в армии США патрона 7.72х51мм (7.62мм НАТО) были попытки переделать Browning BAR M1918 под новый патрон, однако созданный по устаревшим технологиям образец мало подходил на роль истинного лёгкого пулемёта, каковую в Армии США с 1982 года исполняет пулемёт M249 бельгийской разработки.

Первый "пулемётный" вариант BAR появился в 1922 году, когда по заказу Кавалерии США был создан ручной пулемет Browning M1922, имевший двуногую сошку под стволом, дополнительную третью съемную опору под прикладом, и прицельные приспособления от пулемёта Browning M1919. Ствол имел оребрение для лучшего охлаждения. Browning M1922 выпускался в незначительных количествах. Следующей, также не массовой модификацией стал ручной пулемёт Browning M1918A1, созданный в 1937 году. От Browning M1922 он отличался главным образом стволом без оребрения и отсутствием третей опоры под прикладом. На затыльнике приклада имелась откидная вверх пластина, облегчавшая удержание приклада у плеча. Самой массовой моделью стала модификация Browning M1918A2, выпускавшаяся с перерывами с 1940 по середину 1950-х годов. Она отличалась введением теплозащитного щитка между стволом и возвратной пружиной, облегченным и укороченным деревянным цевьем. Сошки были перенесены с газоотводного узла на пламегаситель, стали менее удобными, а потому зачастую снимались. Приклад мог быть как деревянным. так и пластиковым. На стволе устанавливалась складная рукоятка для переноски, но сам ствол так и остался несменным. Browning M1918A2 лишился возможности ведения огня одиночными выстрелами, вместо этого появился переключатель темпов огня - высокий темпобеспечивал теоретическую скорострельность в 650 выстрелов в минуту, низкий - около 450 выстрелов в минуту.

Автоматическая винтовка Browning BAR M1918 представляет из себя оружие с магазинным питанием, воздушным охлаждением ствола и газоотводной автоматикой. Газоотводный узел расположен под стволом. Запирание ствола осуществляется качающимся рычагом, шарнирно связанным с затвором и штоком газового поршня. При приходе затвора в переднее положение рычаг, под действием движущейся вперед затворной рамы, поднимается вверх и упирается в паз, выполненный в крышке ствольной коробки. Возвратная пружина расположена вокруг штока газового поршня, под стволом, что приводило к ее перегреву и ослаблению при интенсивной стрельбе. Огонь ведется с открытого затвора, режимы огня изначально - одиночные выстрелы и автоматический. Ствол несменный, оснащен длинным компенсатором - пламегасителем. Рукоятка взведения затвора слева. Питание осуществлялось из отъемных двухрядных магазинов на 20 патронов, вставляемых снизу.

Тактико-технические характеристики Browning BAR M1918
Патрон: .30-06 us
Полная длина: 1219 мм
Длина ствола: 610 мм
Масса: 7,28 кг
Нарезы: 4 правосторонних
Система питания: коробчатый магазин на 20 патронов
Темп стрельбы: 500 выстр./мин

Маркировка
«BROWNING BAR M1918 CAL 30 MFD BY [название производителя]».

Предохранители
Флажковый переводчик-предохранитель над пистолетной рукояткой слева. Заднее положение флажка - «предохранитель», на один шаг вперед (среднее положение флажка) - «непрерывный огонь с низким темпом», крайнее переднее положение - «непрерывный огонь с высоким темпом».

Разряжение
Нажать кнопку защелки магазина в передней части спусковой скобы и отсоединить магазин. Отвести назад рукоятку взведения с левой стороны ствольной коробки, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник через окно ствольной коробки. Вернуть рукоятку взведения в переднее положение, нажать на спусковой крючок.

www.dogswar.ru

автоматическая винтовка / ручной пулемет Браунинг Browning Automatic Rifle BAR M1918 (США)

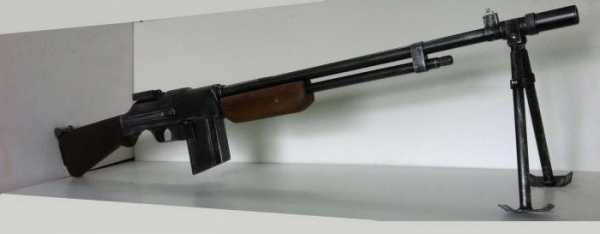

 Автоматическая винтовка Браунинга Browning BAR M1918, исходный вариант.




  Browning BAR M1922 — ручной пулемет для кавалерии США.




 Browning BAR M1918A1.




 Browning BAR M1918A2, окончательный вариант.




 Вид в разрезе устройства Browning BAR M1918. Хорошо видны устройство узла запирания и питания патронами.



ТТХ для М1918А2



Калибр:  7.62x63mm (.30-06 M2)
Вес: 8.8 кг без патронов
Длина: 1214 мм
Длина ствола: 610 мм
Питание: отъемные коробчатые магазинына 20 патронов
Темп стрельбы: 450 или 650 выстрелов/мин



Разработку автоматической винтовки Джон Мозес Браунинг начал в 1917 году, по запросу американских военных, действовавших в Европе на полях Первой Мировой войны. Основной идеей было создать автоматическое оружие для пехоты, пригодное для ведения огня очередями от плеча и даже от бедра при наступлении, для создания высокой плотности огневого воздействия на противника. Идея эта оказалась порочной, а вот конструкция Браунинга, невзирая нанедостатки, оказалась живучей — она состояла на вооружении Армии США вплоть до1960х годов, а кое-где — и дольше. Нужно сказать,что в рамках поставленной задачи Браунинг вполне преуспел — оружие серии М1918 было надежным, хотя и трудоемким в изготовлении.Стараниями бельгийцев из FN Herstal конструкция Браунинга получила также распространение ив Европе, где перед второй мировой войнойсостояла на вооружении в Бельгии, Польше,Швеции, странах Балтии.

Тем не менее, М1918,по сути своей, с трудом поддается классификации. Будучи слишком тяжелым для оригинальной роли автоматической винтовки(М1918 более чем в 2 раза тяжелее винтовки М1 Гаранд или любой другой армейской магазинной винтовки того времени), он, сдругой стороны, не являлся и полноценным ручным пулеметом — малая емкость магазина и несменный ствол тому виной. По огневой мощиМ1918 во всех модификациях уступал такимо бразцам, как Дегтярев ДП-27, ZB-26 или BREN. Темне менее, это было надежное оружие, обеспечивавшее повышение огневой мощи пехотного отделения и взвода, в каковой роли и использовалось. После введения в армии США патрона 7.72х51мм (?.62мм НАТО) были попытки переделать М1918 под новый патрон,однако созданный по устаревшим технология мобразец мало подходил на роль истинног олегкого пулемета, каковую в Армии США с 1982 года исполняет пулемет М249 бельгийской разработки.

Техническое описание.
 Автоматическая винтовка Браунинга BAR M1918 представляет из себя оружие с магазинным питанием, воздушным охлаждением ствола и газоотводной автоматикой. Газоотводный узел расположен под стволом. Запирание ствола осуществляется качающимся рычагом, шарнирно связанным с затвором и штоком газового поршня. При приходе затвора в переднее положение рычаг, под действием движущейся вперед затворной рамы, поднимается вверх и упирается в паз, выполненный в крышке ствольной коробки. Возвратная пружина расположена вокруг штока газового поршня, под стволом, что приводило к ее перегреву и ослаблению при интенсивной стрельбе. Огонь ведется с открытого затвора, режимы огня изначально — одиночные выстрелы и автоматический. Ствол несменный, оснащен длинным компенсатором — пламегасителем. Рукоятка взведения затвора слева. Питание осуществлялось из отъемных двухрядных магазинов на 20 патронов, вставляемых снизу.

Первыйи менно "пулеметный" вариант BAR появился в 1922 году, когда по заказу Кавалерии США был создан ручной пулемет М1922,имевший двуногую сошку под стволом, дополнительную третью съемную опору под прикладом, и прицельные приспособления от пулемета Браунинга М1919. Ствол имел оребрение для лучшего охлаждения. М1922 выпускался в незначительных количествах.

Следующей, также не массовой модификацией стал ручной пулемет М1918А1, созданный в 1937 году. От М1922 он отличался главным образом стволом без оребрения и отсутствием третей опоры под прикладом. На затыльнике приклада имелась откидная вверх пластина, облегчавшая удержание приклада у плеча.

Самой массовой моделью стала модификация М1918А2, выпускавшаяся с перерывами с 1940 по середину 1950х годов. Она отличалась введением теплозащитного щитка между стволом и возвратной пружиной, облегченным и укороченным деревянным цевьем. Сошки были перенесены с газоотводного узла на пламегаситель, стали менее удобными, а потому зачастую снимались. Приклад мог быть как деревянным. так и пластиковым. На стволе устанавливалась складная рукоятка для переноски, но сам ствол так и остался несменным. М1918А2 лишился возможности ведения огня одиночными выстрелами, вместо этого появился переключатель темпов огня — высокий темпобеспечивал теоретическую скорострельность в 650 выстрелов в минуту, низкий — около 450 выстрелов в минуту.

modernfirearms.net

"Браунинг M1918": описание, характеристики и отзывы

Автоматическая винтовка «Браунинг M1918» была сконструирована в 1917 году. Инженеры во главе с оружейником, в честь которого и названа модель, при разработке учли огрехи оружия, используемого во время Первой мировой войны. В первую очередь изменения коснулись контроллера режимов огня и сменного магазина, которых на предыдущих моделях не было. В армейских подразделениях данное оружие трансформировали в ручной пулемет с маневренностью винтовки, обслуживаемой одним бойцом.

Общая информация

Конструкция пулемета Browning Automatic Rifle (BAR) основана на системе «Виккерс-Бертье» версии 1908 года с некоторыми доработками. Ствол в коробе фиксируется при помощи резьбы, что не позволяет произвести быструю замену элемента в боевых условиях. Этот же узел оснастили дульным гладким удлинителем типа втулки. Первоначально канал имел пять, а затем четыре нареза в левую сторону, величина хода которых составила 254 мм.

Автоматика функционировала посредством отвода из стволового канала отработанных газов. Рабочая камера – закрытой конфигурации, регулятор имеет три отверстия, вкручивается непосредственно перед направляющей трубкой. На ней крепится хомут антабки и цевье из дерева с насечкой.

Затворный механизм

Канал ствола «Браунинга M1918» запирается при помощи рычага, зафиксированного на шарнирах к ушку средней части затвора. В верхней части фрезерованного ствольного короба предусмотрен специальный выступ. Затвор к раме крепится путем шарнирной серьги. В направляющем отсеке расположена боевая возвратная пружина. Затвор при перемещении подвижного узла вперед доходил до пенька ствола и стопорился. Рама при этом продолжала движение, поворачивая серьгу с одновременным подъемом задней части запорного рычага.

Опорная поверхность рукоятки заводится за выступ ствольного короба, после выстрела рама отбрасывается назад, опуская рычаг и отпирая ствольный канал. Вкладыш под осью серьги препятствует раннему открыванию, не давая возможности опуститься серьге до момента ухода затворной рамы на свое место. Гильза удаляется посредством затворного выбрасывателя и жесткого отражателя спускового узла. Рама при этом ударяется в буфер. При ведении огня рукоятка для заряжания остается статичной.

Ударно-спусковая система

Конструкция этого блока у «Браунинга M 1918» предусматривает ведение одиночного и автоматического огня. После запирания канала ствола, вкладыш наносит удар по имеющемуся в затворе ударнику. Фиксирующий рычаг до закрытия препятствует прохождению ударника, а после открытия отводится назад. Таким образом, комплект из указанных выше деталей образует своеобразный автоматический предохранитель.

Ударно-спусковой механизм оснащается буферной пружиной, установленной на рамке. Она размещена в середине спусковой коробки. После нажатия спускового крючка, соединенный с ним разобщитель, поднимает передний край рычага, снимая затворную раму с боевого положения.

«Браунинг M1918 BAR»: описание остальных деталей

Флажок переводящего предохранителя находится в левой части сзади пусковой скобы. Во фронтальной позиции разобщитель поднимается и спрыгивает с рычага спуска. Тот при этом возвращается в исходное положение, перехватывая раму затвора. При нахождении флажка в вертикальной позиции, чека предохранителя ограничивает поворот спускового рычага. Это позволяет не допустить разобщения для повторения автоматического цикла. Если элемент повернуть назад, спусковой крючок блокируется чекой.

«Браунинг M1918» оснащен рамочным прицелом откидного типа, который монтируется на ствольном коробе. Приклад полупистолетного типа надевается на хвостовик в виде трубки и фиксируется при помощи винта, усиливаясь металлическим затылком. Антабка ремня крепится к нему снизу.

Питание осуществляется из двухрядного магазина коробчатого типа с шахматным размещением патронов. Защелка обоймы контролируется посредством кнопки, вынесенной внутрь скобы спуска. Это позволяло стрелку для ускорения перезарядки отжать фиксатор, используя палец рабочей руки. Боец носил запасные магазины в брезентовых подсумках на поясе. Всего в конструкцию рассматриваемого пулемета входит 125 деталей, 11 из которых – пружины.

Характеристики

Ниже приведены параметры стрелкового оружия Browning Automatic Rifle:

  • Модификация – 1918.
  • Тип калибра – 7,62.
  • Основной заряд – патрон 30-06.
  • Вес с полной обоймой – 1,8 кг.
  • Длина общая – 1,19 м.
  • Количество нарезов 5/4.
  • Стартовая скорость боеприпаса – 823 м/секунду.
  • Скорострельность – 600 залпов в минуту.
  • Дальность прицельная – 1460 м.
  • Вместимость обоймы – 20 патронов.

Интересные факты

«Винчестер» и «Кольт» доработали конструкцию «Браунинга M 1918», обеспечив хорошую отделку оружия. Его вес дал возможность выпускать очереди с хорошей кучностью, правда, только с упора. Боевой темп ведения огня составил 60-180 залпов в минуту при возможности быстрой замены магазинов.

В 1922 году вышла усовершенствованная версия под индексом 1918А. Основное отличие – наличие прицела типа «Энфилд» М1917.

Перед самым вступлением американской армии во Вторую мировую войну на вооружение была принята кардинально модернизированная версия М1918А2. Режимы автоматического и одиночного огня заменили возможностью непрерывного осуществления выстрелов в разном темпе (от 300 до 450 залпов в минуту).

После этого Browning M1918 BAR ранних выпусков возвращался на комбинаты. Там оружие дорабатывалось до уровня М19182А. С 1942 года на пулеметы стали монтировать приклады из пластика, усиленного затылком и пластиной из металла.

Для того чтобы разрядить рассматриваемое оружие, необходимо отсоединить магазин, посредством нажатия кнопки защелки. Затем отводят заряжающую рукоять назад. Через гнездо ствольного короба осматривают патронник. Переднюю ручку возвращают во фронтальную позицию зарядки, нажимают спусковой крючок.

Неполная разборка

Ниже приведены манипуляции по неполной разборке «Браунинга M1918»:

  • Пистолет-пулемет разряжают.
  • Поворачивают флажок замыкателя (элемент извлекают) в нижнее положение.
  • Отсоединяют пистолетную рукоятку и спусковую коробку.
  • Отводят заряжающую ручку слегка назад, до момента совмещения осей серьги и отверстия на коробе.
  • Выталкивают ось, отделяют рукоятку заряжания.
  • Удаляют вкладыш затворника.
  • Вынимают стержень возвратной боевой пружины.
  • Опускают флажок замыкателя трубки.
  • Флаг изымается, элемент с сошками отсоединяется.
  • Снимается затворная рама путем подвижки вперед.
  • Защелка отводится влево, после чего извлекается затвор.

Сборка выполняется в обратной последовательности.

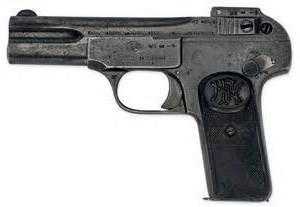

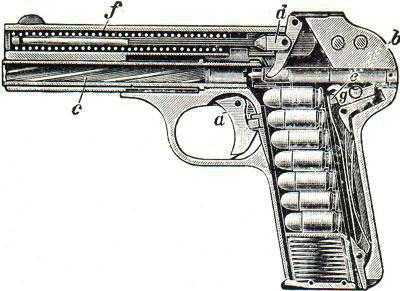

Оружие Browning FN

Боевые револьверы типа 1900 уже не были актуальны. Новую модель сконструировал легендарный оружейник Джон Браунинг. Пистолет рассчитан под патрон 7,65 мм, который был разработан ним же в 1896 году. Образец пришел на смену морально устаревшему предшественнику, объединив в себе компактность, небольшую массу, отличную балансировку и эргономическую форму. В комплексе параметры пистолета, наряду с доступной ценой принесли огромную популярность модификации на рынке гражданского оружия.

Описание

Ниже приведены характеристики данного образца:

  • Длина/толщина/высота – 163/22/115 мм.
  • Ствол по длине – 122 мм.
  • Число нарезов в канале ствола – 6.
  • Масса с пустым магазином – 625 г.
  • Стартовая скорость полета боеприпаса – 270 м/с.
  • Убойное действие пули – с 10 метров заряд пробивал четыре 25-миллиметровые доски, размещенные между собой на дистанции 25 мм.
  • Калибр патрона – 7,65 мм Browning.

Латунная гильза цилиндрической формы имеет специальную проточку. На ее донышке предусмотрен слегка больший диаметр, чем сама гильза. Там же установлен капсюль центрального типа воспламенения. Масса боеприпаса – 7,6 г, длина пули – 11,7 мм, ее диаметр – 7,85 мм.

Применение

Пистолет «Браунинг FN» в июне 1900 года был принят на вооружение офицеров вооруженных сил Бельгии. Через год оружие стало использоваться жандармерией, а чуть позже – артиллеристами и унтер-офицерами. Спустя некоторое время пистолет поступил в армии Дании, Норвегии, Финляндии и некоторых других стран. Также «Браунинг FN» получил широкое распространение в качестве гражданского оружия. Такая популярность обусловлена высоким качеством, хорошей убойной силой и компактностью.

fb.ru

Новая BAR M1918 модернизированная версия автоматической винтовки Браунинга

Созданная гениальным конструктором Д. Браунингом автоматическая винтовка BAR М1918 является знаковым оружием. Автоматическая винтовка BAR, которая начала службу в 1917 году, производилась вплоть до 1950 года и оставалась на вооружении даже в 1970-х годах. Однако BAR и после снятия с вооружения в Соединенных Штатах продолжала появляться по всему миру в различных локальных конфликтах. Сегодня компания Ohio Ordnance Works, расположенная в США, занимается продажей и модифицированием данной легендарной автоматической винтовки. В сегодняшней статье речь пойдет именно о модифицированной версии винтовки BAR M1918.

Являясь прекрасно спроектированным и оригинальным стрелковым оружием, винтовка BAR M1918 опередила свое время. Вследствие этого она имела отдельные недостатки, которые присущи практически всем передовым техническим изделиям. Автоматическая винтовка BAR была вдвое тяжелее самозарядной винтовки, а ее использование в качестве ручного пулемета было нецелесообразно из-за несменяемости ствола и малой емкости магазина. Но следует отметить, что конструкции оружия, впоследствии созданные на платформе автоматической винтовки BAR M1918, имели более совершенную конструкцию. Например, бельгийское предприятие FN в 1932 году выпустила версию пулемета BAR (модель D, имеющую пистолетную рукоятку, сошку и возможность смены ствола).

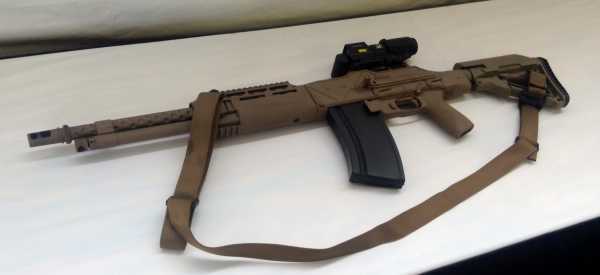

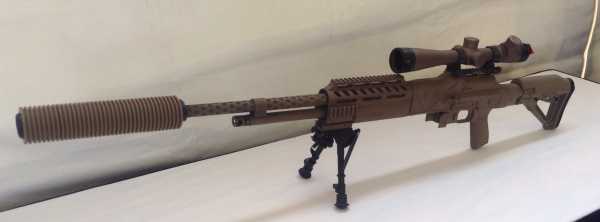

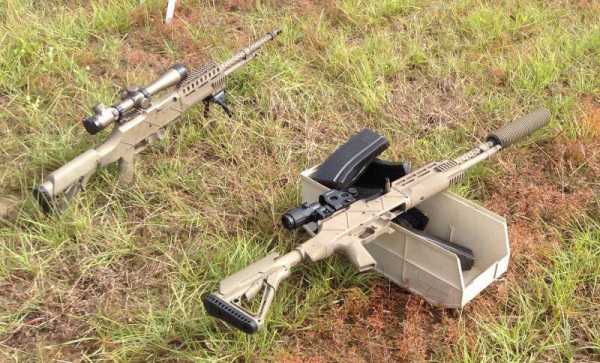

В полуавтоматической версии винтовки BAR, получившей обозначение Heavy Combat Assault Rifle (HCAR), разработанной фирмой Ohio Ordnance Works, были максимально устранены присущие оригинальной модели недостатки.


В новом варианте винтовки сохранили оригинальный калибр .30-06 (7,62×63 миллиметра), однако в компании рассматривается возможность производить винтовку под другие 7,62-мм патроны. HCAR упакована в пластиковый кожух, который изготавливается на 3D принтере. Теперь цевье имеет монтажные планки для установки различного оборудования и аксессуаров.

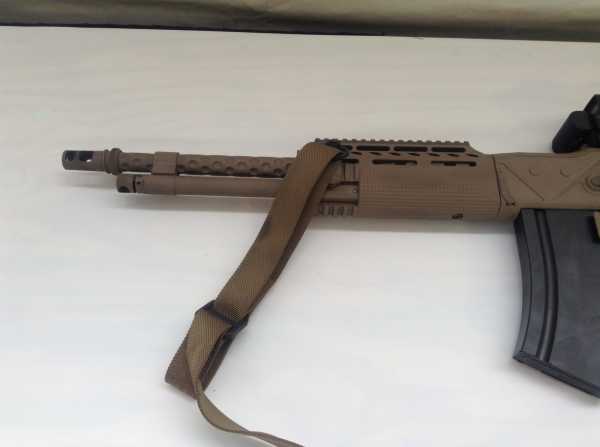

406-мм ствол покрыт овальными впадинами. Цель данных впадин — снижение массы и улучшение охлаждения ствола благодаря увеличению площади его поверхности. Винтовка оснащается современным пламегасителем AAC flash suppressor. Новая модификация, как и оригинальная винтовка, имеет газовый регулятор.

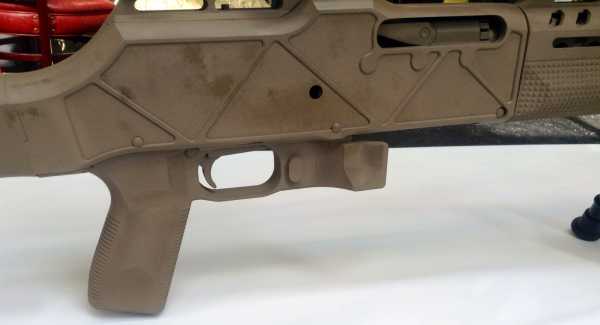

В новой HCAR доступна новая рукоятка заряжания, телескопический приклад Mil Spec и магазин емкостью 30 патронов.

Сотрудникам Ohio Ordnance Works удалось снизить массу новой версии до 5,4 кг (возможно, без учета веса патронов), то есть удалось снизить массу на 3,6 кг.

Следует отметить, что полуавтоматическая винтовка HCAR — оружие на любителя. Винтовка заинтересует коллекционеров или спортсменов.

В 2014 на выставке SHOT Show компания Ohio Ordnance Works представит полуавтоматическую винтовку HCAR прогрессивной стрелковой общественности.

huntsmanblog.ru

BAR М1918. Почему эту винтовку называют «легкий пулемёт Браунинга»? | Законы и безопасность

Джон Браунинг был оружейником от Бога и оставил после себя великое наследие. Он создал автоматический пистолет (Браунинг Хайпауэр, Кольт 1911, ТТ, CZ-75), станковый пулемёт (Браунинг М2), полуавтоматическое гладкоствольное ружьё (Браунинг Ауто-5) и даже мелкокалиберную винтовку с оригинальной системой заряжания (Браунинг Тромбон).

Отметился Браунинг и в создании автоматической винтовки. И ещё как отметился! Его винтовка официально прослужила в американской армии с 1918 до 1957 г., а вообще, использовалась в военных конфликтах по всему миру вплоть до конца 20-го века.

Разработка первых автоматических винтовок была начата инженерами-оружейниками ещё в конце 19-го века, когда уже были созданы первые конструкции лёгких (обслуживаемых одним человеком) пулемётов. А наиболее остро нехватка такого оружия встала в Первую мировую войну. Особенно в американской армии, где не было своего лёгкого автоматического оружия. Так, при формировании американского экспедиционного корпуса для него было закуплено 30000 легких пулемётов ШОША французского производства и 2500 английских пулемётов Льюис. И выделены деньги для создания подобного оружия в США. И тут военному ведомству США несказанно повезло. Известный оружейник Джон Браунинг представил на суд военных свою новую разработку — автоматическую винтовку. Было это в 1917 г.

Авторитет Браунинга был так велик, что практически без всяких испытаний оружие пошло в производство. Назвали его без затей: BAR M1918 (Brauning Automatic Rifle — автоматическая винтовка Браунинга обр. 1918 г.). Сам Джон Брауниг создавал это оружие как индивидуальное оружие пехотинца. Эта винтовка была принята на вооружение как промежуточный, временный образец. Ну, не было ничего более подходящего. Военным не понравилась слишком сложная конструкция, одних пружин в оружии было 11 штук! Первые экземпляры были испытаны в конце Первой мировой войны. И именно тогда эти винтовки стали использовать не как оружие пехотинца, а как средство огневой поддержки отделения, т. е., как ручной пулемёт. С тех пор винтовку Браунинга стали называть пулемётом, хотя название «автоматическая винтовка» сохранилось за этим оружием пожизненно.

Конструкция БАР М1918 была революционна для своего времени. Автоматика работала по принципу отвода части газов из канала ствола. На таком же принципе сегодня делается подавляющее большинство армейского оружия, например, русский автомат Калашникова и американская штурмовая винтовка М-16. Впервые был применён трёхпозиционный регулятор огня (автоматический огонь, одиночные выстрелы и постановка на предохранитель). Сменный коробчатый магазин с шахматным расположением патронов тоже дожил до наших дней. Ёмкость магазина — 20 патронов. Реальная скорострельность: короткими очередями 60 выстрелов в минуту, длинными — до 180 выстрелов в минуту при условии быстрой смены магазинов. Боеприпас — мощнейший винтовочный патрон .30−06 Springfield (7,62×63 мм., умощнённый вариант немецкого винтовочного патрона Маузер 7,92×57 мм.) позволил применять винтовку для вывода из строя не только живой силы, но и техники противника, а также в качестве зенитного средства. Обратной стороной высокой мощности была такая отдача, что прицельно стрелять стоя из этой винтовки практически невозможно.

Поэтому сразу после Первой мировой винтовку несколько модернизировали. На газоотводную трубку поставили сошки, сделали дополнительный плечевой упор, добавили ручку для переноски. Назвали модернизированный вариант BAR M1918A1. В 1922 г. в Соединенных Штатах была принята на вооружение «кавалерийская», укороченная модификация BAR M1922. Полицейский вариант с укороченным стволом назывался Colt Monitor R80.

После удачного дебюта в Первой мировой винтовка Браунинга начала победное шествие по миру. Её стали закупать европейские государства, на её основе были созданы несколько лёгких пулеметов, например, французский «Шательро» и польский Wz. 28 (полная копия BAR M1918 под немецкий патрон Маузер 7,92×57 мм). Любопытно, что польские пулемёты после захвата Польши Германией в 1939 г. использовались в немецкой армии, ведь патрон для немецкой винтовки и этого пулемёта был один и тот же.

Изначально право на выпуск винтовки выкупила фирма «Кольт». Однако мощностей фирмы «Кольт» для снабжения армии явно не хватало. Винтовку выпускали американские фирмы «Марлин-Рокуэл», «Винчестер Репитинг Армз» и «Кольтс Патент Файрармз», «Нью Ингланд Смол Армз» и даже знаменитая «Ай-Би-Эм». В Европе производством винтовки после Первой мировой войны занималась бельгийская «Фабри Националь». Для идентификации производителя на ствольной коробке после надписи «BROWNING BAR М1918 CAL 30 MFD BY» выбивалось название фирмы.

Перед Второй мировой войной оружие прошло ещё одну модернизацию. Был убран режим одиночного огня, вместо него был поставлен «медленный режим» 300−450 выстрелов в минуту, «быстрый режим» составлял 500−550 выстрелов в минуту. Однако в мастерских часто убирали этот режим и заменяли его режимом одиночного огня, что позволяло применять пулемёт в качестве снайперского оружия. Сошки сделали более надёжными с широкой «подошвой», перенесли на дульную часть ствола, увеличив удобство стрельбы и переноски, а также уменьшив высоту оружия. Эта модель, BAR M1918A2, прошла Вторую мировую, корейскую и вьетнамскую войну. Причем во Вьетнаме она использовалась с обоих сторон, как со стороны американцев, так и, по многочисленным фотодокументам, со стороны повстанцев.

Ну и высокая популярность, культовость этого оружия до сих пор приносит дивиденды производителям. Вариант BAR M1918 для игры в страйкбол, производства фирмы VFC стоит не менее 1000 евро! И покупают же!

shkolazhizni.ru

модернизированная версия автоматической винтовки Браунинга BAR M1918 » Военное обозрение

Созданная гениальным конструктором Д. Браунингом автоматическая винтовка BAR М1918 является знаковым оружием. Автоматическая винтовка BAR, которая начала службу в 1917 году, производилась вплоть до 1950 года и оставалась на вооружении даже в 1970-х годах. Однако BAR и после снятия с вооружения в Соединенных Штатах продолжала появляться по всему миру в различных локальных конфликтах. Сегодня компания Ohio Ordnance Works, расположенная в США, занимается продажей и модифицированием данной легендарной автоматической винтовки. В сегодняшней статье речь пойдет именно о модифицированной версии винтовки BAR M1918.
Являясь прекрасно спроектированным и оригинальным стрелковым оружием, винтовка BAR M1918 опередила свое время. Вследствие этого она имела отдельные недостатки, которые присущи практически всем передовым техническим изделиям. Автоматическая винтовка BAR была вдвое тяжелее самозарядной винтовки, а ее использование в качестве ручного пулемета было нецелесообразно из-за несменяемости ствола и малой емкости магазина. Но следует отметить, что конструкции оружия, впоследствии созданные на платформе автоматической винтовки BAR M1918, имели более совершенную конструкцию. Например, бельгийское предприятие FN в 1932 году выпустила версию пулемета BAR (модель D, имеющую пистолетную рукоятку, сошку и возможность смены ствола).

В полуавтоматической версии винтовки BAR, получившей обозначение Heavy Combat Assault Rifle (HCAR), разработанной фирмой Ohio Ordnance Works, были максимально устранены присущие оригинальной модели недостатки.

В новом варианте винтовки сохранили оригинальный калибр .30-06 (7,62×63 миллиметра), однако в компании рассматривается возможность производить винтовку под другие 7,62-мм патроны. HCAR упакована в пластиковый кожух, который изготавливается на 3D принтере. Теперь цевье имеет монтажные планки для установки различного оборудования и аксессуаров.


406-мм ствол покрыт овальными впадинами. Цель данных впадин — снижение массы и улучшение охлаждения ствола благодаря увеличению площади его поверхности. Винтовка оснащается современным пламегасителем AAC flash suppressor. Новая модификация, как и оригинальная винтовка, имеет газовый регулятор.

В новой HCAR доступна новая рукоятка заряжания, телескопический приклад Mil Spec и магазин емкостью 30 патронов.

Сотрудникам Ohio Ordnance Works удалось снизить массу новой версии до 5,4 кг (возможно, без учета веса патронов), то есть удалось снизить массу на 3,6 кг.

Следует отметить, что полуавтоматическая винтовка HCAR — оружие на любителя. Винтовка заинтересует коллекционеров или спортсменов.

В 2014 на выставке SHOT Show компания Ohio Ordnance Works представит полуавтоматическую винтовку HCAR прогрессивной стрелковой общественности.






По материалам сайта http://www.guns.yfa1.ru

topwar.ru

Автоматическая винтовка Browning BAR M1918 (США)


Автоматическую винтовку Browning BAR M1918 можно представить и в качестве ручного пулемёта, и в качестве тяжелой штурмовой винтовки. Разработку автоматической винтовки Джон Браунинг начал в 1917 году, по запросу американских военных, действовавших в Европе на полях Первой Мировой войны. Основной идеей было создать автоматическое оружие для пехоты, пригодное для ведения огня очередями от плеча и даже от бедра при наступлении, для создания высокой плотности огневого воздействия на противника. Идея эта оказалась порочной, а вот конструкция Браунинга, невзирая нанедостатки, оказалась живучей - она состояла на вооружении Армии США вплоть до 1960-х годов, а кое-где - и дольше. Нужно сказать,что в рамках поставленной задачи Браунинг вполне преуспел - винтовка Browning BAR M1918 была надежным оружием, хотя и трудоемким в изготовлении. Стараниями бельгийцев из FN Herstal конструкция Браунинга получила также распространение ив Европе, где перед второй мировой войной состояла на вооружении в Бельгии, Польше, Швеции, странах Балтии.

Это оружие с автоматикой на основе отвода пороховых газов и магазинным питанием существенно отличается от других пулемётов Браунинга. Browning BAR M1918 (Browning Automatic Rifle) был разработан как предельно облегченный пулемёт для поля боя Первой мировой войны, принят на вооружение армии США как ручной пулемёт пехотных отделений и оставался на вооружении вплоть до корейской войны. Будучи слишком тяжелым для оригинальной роли автоматической винтовки (Browning BAR M1918 более чем в 2 раза тяжелее винтовки M1 Гаранд или любой другой армейской магазинной винтовки того времени), он сдругой стороны, не являлся и полноценным ручным пулемётом - малая ёмкость магазина и несменный ствол тому виной. По огневой мощи Browning BAR M1918 во всех модификациях уступал такимо бразцам, как Дегтярев ДП-27, ZB-26 или BREN. Темне менее, это было надежное оружие, обеспечивавшее повышение огневой мощи пехотного отделения и взвода, в каковой роли и использовалось. После введения в армии США патрона 7.72х51мм (7.62мм НАТО) были попытки переделать Browning BAR M1918 под новый патрон, однако созданный по устаревшим технологиям образец мало подходил на роль истинного лёгкого пулемёта, каковую в Армии США с 1982 года исполняет пулемёт M249 бельгийской разработки.

Первый "пулемётный" вариант BAR появился в 1922 году, когда по заказу Кавалерии США был создан ручной пулемет Browning M1922, имевший двуногую сошку под стволом, дополнительную третью съемную опору под прикладом, и прицельные приспособления от пулемёта Browning M1919. Ствол имел оребрение для лучшего охлаждения. Browning M1922 выпускался в незначительных количествах. Следующей, также не массовой модификацией стал ручной пулемёт Browning M1918A1, созданный в 1937 году. От Browning M1922 он отличался главным образом стволом без оребрения и отсутствием третей опоры под прикладом. На затыльнике приклада имелась откидная вверх пластина, облегчавшая удержание приклада у плеча. Самой массовой моделью стала модификация Browning M1918A2, выпускавшаяся с перерывами с 1940 по середину 1950-х годов. Она отличалась введением теплозащитного щитка между стволом и возвратной пружиной, облегченным и укороченным деревянным цевьем. Сошки были перенесены с газоотводного узла на пламегаситель, стали менее удобными, а потому зачастую снимались. Приклад мог быть как деревянным. так и пластиковым. На стволе устанавливалась складная рукоятка для переноски, но сам ствол так и остался несменным. Browning M1918A2 лишился возможности ведения огня одиночными выстрелами, вместо этого появился переключатель темпов огня - высокий темпобеспечивал теоретическую скорострельность в 650 выстрелов в минуту, низкий - около 450 выстрелов в минуту.

Автоматическая винтовка Browning BAR M1918 представляет из себя оружие с магазинным питанием, воздушным охлаждением ствола и газоотводной автоматикой. Газоотводный узел расположен под стволом. Запирание ствола осуществляется качающимся рычагом, шарнирно связанным с затвором и штоком газового поршня. При приходе затвора в переднее положение рычаг, под действием движущейся вперед затворной рамы, поднимается вверх и упирается в паз, выполненный в крышке ствольной коробки. Возвратная пружина расположена вокруг штока газового поршня, под стволом, что приводило к ее перегреву и ослаблению при интенсивной стрельбе. Огонь ведется с открытого затвора, режимы огня изначально - одиночные выстрелы и автоматический. Ствол несменный, оснащен длинным компенсатором - пламегасителем. Рукоятка взведения затвора слева. Питание осуществлялось из отъемных двухрядных магазинов на 20 патронов, вставляемых снизу.

Тактико-технические характеристики Browning BAR M1918
Патрон: .30-06 us
Полная длина: 1219 мм
Длина ствола: 610 мм
Масса: 7,28 кг
Нарезы: 4 правосторонних
Система питания: коробчатый магазин на 20 патронов
Темп стрельбы: 500 выстр./мин

Маркировка
«BROWNING BAR M1918 CAL 30 MFD BY [название производителя]».

Предохранители
Флажковый переводчик-предохранитель над пистолетной рукояткой слева. Заднее положение флажка - «предохранитель», на один шаг вперед (среднее положение флажка) - «непрерывный огонь с низким темпом», крайнее переднее положение - «непрерывный огонь с высоким темпом».

Разряжение
Нажать кнопку защелки магазина в передней части спусковой скобы и отсоединить магазин. Отвести назад рукоятку взведения с левой стороны ствольной коробки, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник через окно ствольной коробки. Вернуть рукоятку взведения в переднее положение, нажать на спусковой крючок.

www.dogswar.ru
