Легендарное Оружие Победы – пистолет пулемёт Шпагина (ППШ)
1 272
В фильмах про Великую отечественную войну наших красноармейцев, как правило, вооружают пистолетами-пулеметами ППШ, а немецких солдат — всенепременно угловатыми МП. В какой-то мере это соответствовало реальности, с учетом того, что данный вид автоматического оружия, рассчитанного на стрельбу пистолетными патронами как одиночными выстрелами, так и очередями, был одним из самых массовых. Но возник-то он не в конце ІІ-й мировой войны, а за 25 лет до ее начала.
Первая мировая война стала испытанием для многих европейских государств и реальной проверкой их вооружения. В 1914 году все армии испытывали нехватку легкого механического оружия, даже переделывали станковые пулеметы в ручные, которыми индивидуально оснащались пехотинцы. Исключительно нехватку такого типа оружия ощущала армия Италии, солдатам которой доводилось воевать в горных условиях.
Самый 1-й пистолет-пулемет представил в 1915 г. итальянский инженер-конструктор Авель Ревелли. Он сберег в своей конструкции много свойств привычного «станкача» — спаренные 9-мм стволы, с упором казенников в затыльник с двумя ручками, в которые было встроено пусковое устройство, обеспечивающее ведение огня из всего ствола по очереди либо с обеих совместно. Для работы автоматики Авель Ревелли применял отдачу затвора, откат которого замедлялся трением специально предусмотренных затворных выступлений в пазах ствольной коробки (канавки Ревелли).
Производство нового вида вооружения довольно стремительно наладили на заводах фирмы «Вилар-Пероза» и «Фиат», и уже в конце 1916 г. им оснастили большую часть пехотинцев и экипажи боевых дирижаблей. Впрочем, в скором времени выяснилось, что пистолет-пулемет конструктора Авеля Ревелли сложный, массивный, ему присущ непомерный расход боеприпасов, а точность ведения огня была крайне неудовлетворительной. В итоге итальянцы были вынуждены прекратить выпуск двуствольных автоматических монстров.
Германия, конечно, не развивалась значительно быстрее своих противников во времени, но опередила их в качественном плане. Запатентованный конструктором Хуго Шмайссером в декабре 1917 г. пистолет МП-18 представлял собой довольно продуманную до тонкостей конструкцию, которая позже была скопирована во многих европейских странах. Основное устройство автоматики было схожим с итальянским, но без приостановки отката затвора трением, что разрешило упростить механизм оружия. Наружно МП-18 напоминал сокращенный карабин, со стволом, прикрытым металлическим кожухом. Ствольная коробка помещалась в привычном деревянном ложе с традиционным цевьем и примером. Барабанный магазин, заимствованный у пистолета «Парабеллум» образца 1917 г., умещал 32 патрона. Спусковой механизм обеспечивал стрельбу только в механическом режиме, следовательно МП-18 оказался крайне небережливым. До конца боевых действий фабрика Бергмана выпустила 17 тысяч единиц пистолетов-пулеметов, огромная часть которых, правда, так и не успела попасть в действующую армию.
В нашем государстве первый пистолет-пулемет, или как его еще называли — «легкий карабин», сделал в 1927 г. непосредственно под патрон широко распространенного тогда пистолета системы «наган» известный оружейник Федор Васильевич Токарев. Впрочем, испытания показали негодность настолько маломощных боеприпасов.
В 1929 г. похожее оружие изготовил Василий Александрович Дегтярев. По сути дела, это был несколько уменьшенный образец его же ручного пулемета ДП — боеприпасы размещались в новом дисковом магазине вместимостью 44 патрона, который устанавливался на ствольной коробке, запирание казенной части производилось затвором с раздвижными рабочими боевыми личинками. Модель конструктора Василия Дегтярева забраковали, указав в комментарии к принятому решению на большой вес и чрезмерно высокий темп ведения огня. ДО 1932 г. конструктор закончил работу над иным, вовсе иным пистолетом-пулеметом, который спустя 3 года и был принят для вооружения командного состава Красной Армии.
В 1940 г. наша армия имела в своем распоряжении пистолеты-пулеметы системы Дегтярева (ППД). Сколь результативно было это оружие, показала советско-финляндская война. Позже разработками новых моделей занялись Борис Гаврилович Шпитальный и Георгий Семенович Шпагин. В результате полигонных испытаний опытных примеров выяснилось, что «пистолет-пулемет Бориса Шпитального необходимо доработать», а пистолет-пулемет Георгия Шпагина был рекомендован в качестве основного оружия для вооружения Красной Армии вместо ППД.
Взяв за основу ППД, Георгий Шпагин замыслил оружие, по устройству максимально примитивное по техническим показателям, что и удалось в конечном варианте. В опытном варианте через несколько месяцев было 87 деталей, это при том, что в ППД их было 95.
Созданный Георгием Шпагиным пистолет-пулемет работал по тезису свободного затвора, в передней части которого имелся кольцевой поршень, который охватывал заднюю часть ствола. В капсюль патрона, который подавался в магазин, ударял прыток, прикрепленный на затворе. Спусковой механизм рассчитан на ведение стрельбы одиночными выстрелами и очередями, но без залпового ограничения. Для увеличения точности Георгий Шпагин срезал передний конец кожуха ствола — при стрельбе пороховые газы, ударяясь о него, отчасти гасили силу отдачи, тяготившуюся откидывать оружие назад и вверх. В декабре 1940 г. ППШ приняли на вооружение Красной Армии.
ТТХ ППШ-41
- Длина: 843 мм.
- Емкость магазина: 35 патронов в секторном магазине или 71 патрон в барабанном магазине.
- Калибр: 7,62×25 мм TT.
- Вес: 5,45 кг с барабаном; 4,3 кг с рожком; 3,63 кг без магазина.
- Эффективная дальность: примерно 200 метров очередями, до 300 м одиночными выстрелами.
- Темп стрельбы: 900 выстрелов в минуту.
Достоинства:
- Высокая надежность, стреляет независимо от условий, даже в сильный мороз. Боек в очень сильный мороз надежно разбивает капсюль, а деревянный приклад не позволяет рукам «примерзать».
- Дальность стрельбы примерно в два раза больше, чем у основного конкурента MP 38/40.
- Высокая скорострельность создавала высокую плотность огня.
Недостатки:
- Несколько громоздкий и тяжелый. С магазином барабанного типа очень неудобно носить за спиной.
- Долгое заряжание магазина барабанного типа, как правило магазины заряжали до боя. «Боялся» мелких частиц пыли гораздо больше, чем винтовка; покрытый толстым слоем мелкой пыли, начинал давать осечку.
- Возможность произведения случайного выстрела при падении с высоты на твердую поверхность.
- Высокая скорострельность при недостатке боеприпасов переходила в недостаток.
- Патрон бутылочной формы довольно часто перекашивало в момент подачи из магазина в патронник.
Но даже с этими, казалось бы, значительными недостатками по точности, дальности и надежности ППШ во много раз превосходил все имеющиеся на то время типы пистолетов-пулеметов американского, немецкого, австрийского, итальянского и английского производства.
За время войны оружие неоднократно усовершенствовалось. Первый ППШ был снабжен специальным секторным прицелом, рассчитанным на прицельную стрельбу до 500 метров, но как показала практика, эффективным применение оружия было лишь на дальности до 200 метров. С учетом этого секторный прицел был полностью заменен простым в производстве, а также пристрелке L-образным оборачивающимся целиком для стрельбы на 100 метров и свыше 100 метров. Опыт боевых действий подтвердил, что такой прицел не снижает основных качеств оружия. Кроме внесения изменений в прицел, был внесен еще ряд мелких изменений.
ППШ был самым распространенным автоматическим оружием пехоты Красной Армии в годы Великой Отечественной. Им были вооружены танкисты, артиллеристы, десантники, разведчики, саперы, связисты. Широко применялся партизанами на оккупированной гитлеровцами территории.
ППШ широко применялся не только в Красной Армии, но и в германской тоже. Чаще всего им вооружались войска СС. На вооружении армии вермахта состоял как массовый 7,62-миллиметровый ППШ, так и переделанный под патрон 9х19 миллиметров «Парабеллум». Причем переделка в обратном направлении также допускалась, необходимо было лишь сменить переходник магазина и ствол.
via
Это интересно
taynikrus.ru
ППШ — пистолет-пулемет Шпагина. Автомат Победы (13 фото) . Чёрт побери
Оружие Победы. Этот вольный термин объединяет сегодня те виды вооружения, которые не просто помогли нашей стране переломить хребет нацистской гадине, но и стали настоящими символами советского солдата.
Предвестники пистолета пулемета Шпагина (ППШ). Так выглядел пистолет-пулемет Федорова.
Разработки легкого автоматического оружия для пехоты начались еще во время Первой мировой войны. Участники этой бойни столкнулись с тем, что эффективный пулемет был слишком громоздким и дорогим, чтобы оснащать им большинство. Штурмовым группам, особенно при городских боях или действиях в лесистой местности, требовалось компактное и при этом скорострельное оружие. Результатом раздумий над этой проблемой стало появление пистолетов -пулеметов. В них использовались пистолетные или револьверные боеприпасы.
Подобные пистолеты-пулеметы разрабатывалось и в России. В результате на свет появился так называемый автомат (пистолет пулемет) конструкции Федорова, использовавший 6,5-миллиметровый патрон от японской винтовки системы Арисаки. В 1916 году при офицерской стрелковой школе в Ораниенбауме было обучено первое подразделение, оснащенное этим пистолетом пулеметом. Впрочем, империю это не спасло. Но разработками пистолета пулемета Федорова заинтересовались большевики. Они очень быстро наладили промышленное производство автомата Федорова, получившего высокую оценку фронтовиков. Продолжали выпускать автомат и по окончании Гражданской войны. До 1925 года (когда изготовление этого оружия был прекращено) на советских заводах изготовили 3200 единиц.
Федоров первый выдвинул идею о унификации стрелкового оружия. Таким должен был стать ручной пулемет его серии.
Мало того, на основе системы пистолета пулемета Федорова даже планировали осуществить революционную по тем временам идею — создать унифицированный комплекс стрелкового вооружения. От пистолета-пулемета — до авиационных спаренных и строенных систем. Но, к сожалению, 6,5-миллиметровый, да к тому же японский, патрон не дал такой возможности. Армии нужно было оружие помощнее и основным калибром был выбран 7,62 мм. А задача по созданию унифицированного комплекса была решена значительно позднее — с появлением системы, разработанной Михаилом Калашниковым.
Пистолет-пулемет «Дегтярев» и ППШ. Разные модификации ППД.
Разработки нового армейского пистолета-пулемета продолжались. Свои варианты пистолета пулемета на суд армейских комиссий предоставляли такие известные конструкторы, как Токарев (автор пистолета ТТ), Дегтярев, Коровин, Прилуцкий и др. Всего на испытаниях было представлено 14 (!) образцов. В ходе измывательств над этими пистолетами пулеметами была выбрана конструкция Дегтярева . И в 1935 году его образец был принят на вооружение начальствующего состава Красной Армии под наименованием ППД (пистолет пулемет Дегтярева).
Правда, как водится, не обошлось без перекосов. Массовому внедрению пистолета-пулемета Дегтярева мешали порой сами армейцы. Закосневшие генералы даже закидывали партийное руководство жалобами на то, что данное оружие якобы опасно для армии. Тем не менее только в 1940 году было изготовлено 81 118 ППД. Многочисленные технические находки этого пистолета пулемета были использованы впоследствии другими конструкторами. Так, к примеру, на пистолете-пулемете Дегтярева впервые в отечественной практике появился дисковый магазин. Хотя ППД неплохо зарекомендовал себя в ходе войны с Финляндией, он все-таки был весьма далек от совершенства. И главным его недостатком было трудоемкое и дорогое производство. Армии требовался более массовый образец. И очень скоро она его получила.
Рождение ППШ (пистолета-пулемета Шпагина). Во многом Шпагин вдохновлялся конструкцией пистолета пулемета Дегтярева.
Вдохновленный разработками Дегтярева, в 1940 году за конструирование нового пистолета-пулемета взялся Георгий Шпагин. Этот талантливый самоучка (из образования у Шпагина за плечами были лишь три класса церковно-приходской школы) изначально поставил перед собой задачу создать максимально технологичное оружие . В результате большинство деталей нового автомата (пистолета пулемета) Шпагина изготавливалось дешевым методом холодной штамповки, минимум деталей — из высокоуглеродных сталей, и совсем не использовались дорогостоящие легированных сплавы. Общее число деталей было сведено к 87 (у ППД — 95). На изготовление одного автомата (пистолета пулемета) Шпагина уходило 7,3 станкочасов (у ППД Дегтярева — 13,7). Не удивительно, что уже в декабре 1940 года этот пистолет-пулемет Шпагина был принят на вооружение и с тех пор известен нам как ППШ.
ППШ отличался простотой конструкции и легкостью производства.
И тут началась война. Красная Армия в первые годы испытывала острую нехватку ППШ (пистолета-пулемета Шпагина) из-за того, что некоторые армейские начальники всеми силами открещивались от пистолетов-пулеметов, называя их «полицейским оружием». О том, насколько ситуация была вопиющей, говорит такой факт. Когда 31 декабря 1941 года понадобилось срочно вооружить ППШ (пистолетом пулеметом Шпагина) два лыжных батальона, оказалось, что на складах резерва Верховного Главнокомандования их было всего… 250 штук.
ППШ (пистолет пулемет Шпагина) для фронта
Ситуацию спасло то, что конструкция автомата ППШ позволяла производить его чуть ли не на коленке. Поэтому было налажено поистине массовое производство ППШ (пистолета-пулемета Шпагина), как только осуществился перенос производственных мощностей подальше от линии фронта. Если в январе 1942 года в действующей армии находилось всего 55 147 пистолетов-пулеметов (включая ППД), то к январю 43-го их стало уже 678 068, а к началу 1944 года — 1 427 085 единиц.
В ходе производства и эксплуатации ППШ выявлялись недостатки конструкции и вносились необходимые изменения. Так, на одном из заводов чуть не произошла катастрофа — крупная партия ППШ была задержана из-за нехватки дисковых магазинов. Они оказались слишком трудоемки в производстве и скоро были заменены секторными магазинами, вмещавшими 35 патронов.
Пистолет-пулемет Судаева называют лучшим отечественным автоматом времен Второй мировой.
Впрочем, поиск более дешевой и надежной альтернативы Пистолету пулемету Шпагина (ППШ) продолжался. И альтернатива ППШ появилась на свет уже в 1943 году. Именно тогда был запущен в массовое производство пистолет-пулемет конструкции Судаева . Он превосходил разработку Шпагина (ППШ) как по технологическим характеристикам (на его производство уходило всего 2,7 станкочаса и 6,2 кг металла в отличие от почти 14 кг для ППШ), так и по кучности стрельбы и надежности эксплуатации. Но хотя ППС Судаева признают самым лучшим советским автоматом Второй мировой войны, детище Шпагина было самым массовым пистолетом-пулеметом и по праву заслужило почетного звания Оружия Победы.
Сравнение ППШ, МП 41, автомат Томпсона и Стэн
Чтобы понять, насколько был хорош ППШ, достаточно сравнить его с пистолетами-пулеметами, состоявшими на вооружении наших врагов и союзников.
МП-41 (MP 41) (Германия)
Патрон — 9х9 мм Парабеллум
Начальная скорость пули (м/с) — 380
Масса без патронов — 3, 87
Прицельная дальность стрельбы — 200 м
Емкость магазина — 32 патрона
Темп стрельбы (выстр/мин) — 500
Пистолет-пулемет (автомат) Томпсона М1 (США)
Патрон — 45ACP (11.4×23мм)
Начальная скорость пули (м/с) — 280
Масса без патронов — 3,75 кг
Прицельная дальность стрельбы — 150 м
Емкость магазина — коробчатый магазин на 20 или 30 патронов
Темп стрельбы (выстр/мин) — 700
Стэн MK V (Великобритания)
Патрон — 9×19 мм Парабеллум
Начальная скорость пули (м/с) — 365
Масса без патронов — 3,9 кг
Прицельная дальность стрельбы — 180 м
Емкость магазина — 32 патрона
Темп стрельбы (выстр/мин) — 575
Пистолет-пулемет Шпагина ППШ-41 (СССР)
chert-poberi.ru
Пистолет-пулемет Шпагина (ППШ) | Военное оружие и армии Мира
Пистолет-пулемет Шпагина — не просто образец отечественного автоматического оружия. ППШ — один из символов Великой Победы.
Пистолет-пулемет разработан Г. С. Шпагиным (1897-1952) в Коврове на Государственном союзном заводе № 2 им. К. О. Киркижа и представлен на заводские испытания 20 августа 1940 года. К тому времени опыт требовал повысить надежность пистолетов-пулеметов, а главное — создать более технологичный образец. По результатам полигонных испытаний было указано, что пистолет-пулемет Шпагина «имеет преимущества перед ППД в отношении надежности работы автоматики в различных условиях эксплуатации, в простоте конструкции и в незначительном улучшении кучности стрельбы». 21 декабря 1940 года постановлением Комитета обороны при СНК СССР на вооружение принят «7,62-мм пистолет-пулемет системы Шпагина обр. 1941 г.(ППШ-41)».
За создание пистолета-пулемета Г. С. Шпагину присуждена Сталинская премия II степени за 1941 год.
ППШ ИЗНУТРИ
ППШ выполнен по традиционной для того времени «карабинной» схеме с постоянным деревянным прикладом, металлическим кожухом ствола, но по технологии производства относился уже к новому поколению. Автоматика работала на основе отдачи свободного затвора, выстрел производился за счет энергии возвратно-боевой пружины. Ствольная коробка, выполненная заодно с кожухом ствола, служила крышкой затворной коробки. Оригинальный дульный тормоз-компенсатор выполнен в виде скошенной передней части кожуха ствола. Спусковой механизм допускал ведение одиночного и автоматического огня. Предохранителем служила защелка на рукоятке затвора, блокировавшая затвор в переднем или в заднем положении.
Прицельное приспособление ППШ-41 включало мушку и секторный прицел, насеченный на дальности от 50 до 500 м.
МОДЕРНИЗАЦИЯ
Хотя пистолет-пулемет получал новую роль в системе стрелкового вооружения РККА, она все еще была вспомогательной. Кроме того, к началу войны количество пистолетов-пулеметов в частях было далеко от штатной численности. Между тем уже в конце 1941 года речь зашла, по сути, о создании и вооружении новой армии. Простота и технологичность ППШ позволяли ускорить и насыщение армии автоматическим оружием, и обучение личного состава.
Однако с увеличением количества ППШ возросло и число нареканий из войск: на сложность барабанного магазина, низкую живучесть отдельных деталей, излишне высокий темп стрельбы, доступность системы загрязнению. Масса оружия была и достоинством, и недостатком. С одной стороны, она — вкупе со сравнительно высокой начальной скоростью пули — способствовала кучности стрельбы. С другой, ППШ с двумя запасными дисками (всего 210-213 патронов) нагружал автоматчика 9 килограммами.
Опыт показал, что пистолет-пулемет мог вести эффективную стрельбу на дальностях не более 150-200 м. И в 1942 году в серийное производство пошли ППШ с откидным прицелом с двумя целиками — на 100 и на 200 м. Такой прицел был еще и проще в производстве. 12 февраля 1942 года к ППШ приняли секторный коробчатый магазин на 35 патронов («рожок»), который был не только легче в производстве, но и удобнее в ношении. Автоматчик мог иметь при себе два запасных барабанных магазина в подсумках на поясе либо шесть коробчатых в двух сумках.
Были приняты и другие изменения в конструкции ППШ: пружинный предохранитель мушки заменен приварной деталью; ствольная коробка усилена обоймой; измененная защелка магазина сделала надежнее его крепление; канал ствола хромирован; амортизатор затвора вместо фибры изготавливался из текстолита или пергаментной кожи; упрощено изготовление приклада.
ПРОИЗВОДСТВО И ПОСТАВКИ
В апреле 1941 года в Коврове на заводе № 2 построен новый корпус, затем развернут филиал № 1 завода, производивший пулеметы ДП и пистолеты-пулеметы ППШ. В октябре 1941 года в Вятских Полянах на базе шпулечной фабрики и заводов, эвакуированных из Загорска и Лопасни, организован завод № 385, который отправил первые ППШ на фронт уже в конце ноября 1941 года. Так что перерыв в подаче продукции перебазированными заводами составил всего 45 дней. Завод № 385 стал головным по выпуску ППШ, Шпагин назначен его главным конструктором. Ускорению производства оружия способствовал переход на изготовление ствола с применением дорнирования (протяжки) вместо нарезания.
В годы войны ППШ выпускали: в Вятских Полянах, в Москве, Коврове, Златоусте, Ворошиловграде, Тбилиси, Сталинграде, Ленинграде. Стволы для ППШ поставляли в основном из Ижевска.
Производство ППШ наладил даже пулеметный завод в Тегеране, сдавший для РККА несколько десятков тысяч ППШ. Всего за время войны поставлено 5 530 000 пистолетов-пулеметов, а винтовок и карабинов — 11 760 000, т. е. по насыщенности войск пистолетами-пулеметами и масштабам их применения РККА в результате превзошла противника. ППШ оставался на вооружении до замены его автоматом АК. Но и после этого он продолжал службу в разных странах. Его копии с некоторыми изменениями выпускали в Китае, Венгрии, Югославии.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ППШ ОБР. 1941 г.
- Патрон: 7,62 х 25 ТТ
- Масса оружия с патронами: 5,5 кг
- Длина оружия: 840 мм
- Длина ствола: 274 мм
- Начальная скорость пули: 500 м/с
- Темп стрельбы: 700-900 выстр./мин
- Боевая скорострельность: 30 выстр/мин одиночным огнем, 70-90 выстр/мин автоматическим огнем
- Дальность прицельной стрельбы: 500 м (у модификации 1942 г. — 200 м)
- Емкость магазина: 71 патрон
warfor.me
ПИСТОЛЕТ-ПУЛЕМЕТ ШПАГИНА: ОРУЖИЕ ПОБЕДЫ
ПИСТОЛЕТ-ПУЛЕМЕТ ШПАГИНА: ОРУЖИЕ ПОБЕДЫ
Статья Сергея Монетчикова, помещенная в 23 номере журнала «МастерРужье»
В начале 1940 годов к проектированию перспективного образца пистолета-пулемета под штатный пистолетный патрон приступил на конкурсной основе ковровский конструктор Г.С. Шпагин и начальник ОКБ-15 Б.Г. Шпитальный. Уже в сентябре того же года Шпагин представил в Артком ГАУ свой оригинальный пистолет-пулемет, поражавший простотой и элементарностью своей конструкции. В этом пистолете-пулемете были применены новые конструктивные решения, во многом улучшившие его эксплуатационные характеристики, причем наряду с этим Шпагину удалось добиться и исключительно высоких производственно-экономических показателей нового оружия. В первую очередь это касалось значительного снижения трудозатрат на его производство. Только ствол, в частности его канал, подвергался тщательной обработке на металлообрабатывающих станках, остальные металлические детали изготавливались методом холодной штамповки из стального листа с применением точечной и дуговой электросварки, деревянные детали имели очень простую конфигурацию. Замена литья и поковок для производства наиболее трудоемких деталей оружия штампо-сварными конструкциями из листового металла толщиной 2.5 мм давала особенно большую экономию металла. Пожалуй, один из наиболее дорогих и сложных узлов в конструкции пистолета-пулемета являлся барабанный магазин емкостью на 71 патрон, взятый без каких-либо изменений от ППД-40. В конструкции пистолета-пулемета Шпагина почти полностью отсутствовали точные прессовые посадки и было гораздо меньше резьбовых соединений. Прогрессивная технология его изготовления давала значительную экономию металла, снижая трудоемкость, а использование дешевых и недефицитных металлов позволило в несколько раз уменьшить себестоимость. В целом, оружие получилось настолько простым, что его производство могли освоить на любых, в том числе и неспециализированных машиностроительных заводах. Пистолет-пулемет Шпагина работал по принципу отдачи свободного затвора. Ударно-спусковой механизм допускал ведение одиночного и непрерывного огня. Ударный механизм ударникового типа. Предохранитель был смонтирован в рукоятке перезаряжания, как в ППД. Прицел секторный — до 500 м.
Очень рационально в новом пистолете-пулемете решен вопрос о сохранении устойчивости оружия при стрельбе путем введения в его конструкцию наклонного дульного тормоза-компенсатора, составляющего одно целое с кожухом ствола. Фибровый амортизатор затвора, принимавший его удары при отходе в крайнее заднее положение, также способствовал устойчивости оружия во время стрельбы, одновременно повысилась живучесть ствольной коробки и подвижных деталей автоматики. Более простой стала конструкция спускового механизма. Для защиты рук стрелка от нагревания при стрельбе на ствол надевался кожух с овальными окнами для лучшей его вентиляции и охлаждения. Повышению эксплуатационных качеств пистолета-пулемета конструкции Шпагина способствовала и простая конструкция крышки ствольной коробки, откидывавшаяся вверх, в отличие от ППД, где ствольная коробка имела затыльник на резьбовом соединении. Высокая надежность работы этого пистолета-пулемета в любых
, в том числе и самых сложных условиях, достигнута простотой его устройства. Он разбирался всего на 5 частей, что обеспечивало его быстрое изучение и освоение красноармейцами. В немалой степени именно этим объясняются хорошие служебно-эксплуатационные качества пистолета-пулемета, к которым относились: удобство заряжания и разряжания оружия, устранение задержек и так далее. Неприхотливое оружие системы Шпагина, одержав убедительную победу над своими конкурентами на конкурсе, проведенном осенью 1940 года, 21 декабря того же года было принято на вооружение Красной Армии под наименованием «7,62 мм пистолет-пулемет системы Шпагина образца 1941 года» (ППШ-41). войны стала Москва . уже с конца 1941 года. Производство ППШ было налажено на Московском автозаводе имени И.В. Сталина (ЗИС), впоследствии переименованном в автомобильный завод имени Лихачева (ЗИЛ), инструментальном имени В.Д. Калмыкова и станкоинструментальном заводах, в мастерских ОКБ-16, на фабрике спортинвентаря, на Красном штамповщике, заводах счетно-пишущих машин, деревообделочных станков и некоторых других. Если в ноябре 1941 года столица дала фронту первые 400 ППШ, то в декабре уже 14000.Всего же за войну москвичи выпустили более 3,5 миллионов пистолетов-пулеметов конструкции Шпагина. Всего за четыре года войны советская оборонная промышленность выпустила 5,4 миллиона ППШ-41.
В этой связи нельзя не упомянуть и о международной кооперации в области производства стрелкового оружия для Красной Армии, речь идет оТегеранском пулеметном заводе, находившемся в советской зоне. В 1942 году, после подписания межправительственного соглашения, иранцам передали всю техническую документацию, необходимое оборудование и оснастку для изготовления пистолетов-пулеметов ППШ по советской лицензии. В годы войны наши воины получили несколько десятков тысяч ППШ иранского производства.
Г.С. Шпагину за создание ППШ была присуждена Сталинская премия первой степени. Кроме того, конструктор был награжден орденом Ленина.
Уже в ходе войны конструкция пистолета-пулемета Шпагина претерпела некоторые изменения, которые вносились в результате как накопленного боевого опыта, так и модернизации массового поточного производства. Так, больше всего нареканий в войсках вызывал барабанный магазин, тяжелый и неудобный в носке, снаряжении и смене на оружии, тем более, что при упрощенном качестве изготовления, характерном для выпуска оружия военного времени, эти магазины требовали индивидуальной подгонки к каждому ППШ. Трудоемкость их производства на некоторых этапах (зимой 1941 года) задерживала общий выпуск ППШ. Помимо этого, из войск часто шли рекламации на не совсем удачный предохранитель. Отмечались многочисленные случаи самопроизвольных выстрелов при ударе прикладом о землю или иные твердые предметы. Конструктор в кратчайшее время устранил эти недостатки. Уже в феврале 1942 года к пистолетам-пулеметам Шпагина принимают секторный магазин на 35 патронов, изготовленный из стального листа толщиной 0,5 мм. Однако их боевое применение показало, что при всех положительных качествах новые магазины недостаточно прочны и часто подвергались деформированию. В 1943 году магазины стали выпускаться более прочными из стального листа толщиной 1 мм, что обеспечило их безотказность при любых условиях эксплуатации. В 1942 году конструкция ППШ еще раз подвергается полному пересмотру с целью упрощения и удешевления производства. Взамен секторного прицела ППШ получил упрощенный перекидной прицел на 100 и 200 м, что позволило отказаться от изготовления сразу 7 деталей. Пружинный предохранитель мушки заменили приварной конструкцией предохранителя, усилили обойму затворнойкоробки, поставили более надежный фиксатор магазина. Хромирование канала ствола позволило повысить его живучесть и облегчило эксплуатацию оружия. Фибровый амортизатор заменили более дешевым из текстолита или кожи.
Государство по достоинству оценило работу, проделанную конструктором. За модернизацию своего оружия Шпагин был награжден одной из высших полководческих наград — орденом Суворова второй степени.
Война предъявила повышенные требования не только ко всем видам оружия, но и методам его использования. В конце 1941 года окончательно определилось место, которое занимали пистолеты-пулеметы в системе вооружения РККА. Боевой устав пехоты 1942 года четко определил предназначение пехоты: «Пехота выполняет основную и самую трудную задачу уничтожения противника в ближнем бою.» Далее устав предписывал: «Огонь, маневр и рукопашная схватка — основные способы действия пехоты». Высокие боевые качества пистолета-пулемета Шпагина образца 1941 года позволили ему успешно выдержать самые суровые испытания Великой Отечественной войны и завоевать заслуженное признание одного из наиболее популярных образцов стрелкового оружия у советских воинов.
Однако наряду с этим уже к началу 1942 года выявилось, что ППШ при всех своих отличных качествах обладал чересчур большой массой -9 кг с полным комплектом снаряженных магазинов и значительной длиной — 842 мм, что затрудняло его применение в танковых, воздушно-десантных войсках, у разведчиков, связистов, саперов. Им требовалось более легкое, компактное и маневренное оружие в дополнение к основному автоматическому оружию пехоты . пистолету-пулемету ППШ.
Поэтому уже в начале 1942 года ГАУ объявило конкурс на новый пистолет-пулемет. Его масса (вместе с боекомплектом) не должна была превышать 6-6,5 кг, а без магазина — не более 2,5-3 кг. Общая длина должна регулироваться: с откинутым прикладом не более 700-750 мм, а со сложенным . не более 550-600 мм. Конструкция магазина предполагалась аналогичной секторному магазину на 30-35 патронов, как в ППШ. Наряду с совершенствованием тактико-технических качеств оружия, предъявлялись требования к улучшению и упрощению технологии его производства, сокращению трудоемкости и себестоимости изделий. Уже вскоре несколько десятков опытных образцов, представленных как известными оружейниками, так и начинающими конструкторами, в том числе фронтовиками, были отправлены для испытаний. Среди них конструкции Дегтярева, Шпагина, Коровина, Рукавишникова, Судаева, Безручно-Высоцкого, Меньшикова-Шкворнева, Зайцева, Огородникова, Волкова-Чухматого, Горонескуль, Пушкина, Бархалова, Июста и другие.

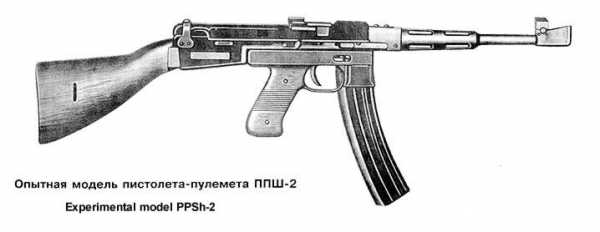

В феврале 1942 года Г.С. Шпагин представил комиссии ГРАУ переделанный образец 1941 года, отличавшийся от первоначального образца съемным деревянным прикладом. Однако основные недостатки ППШ, и в первую очередь, значительная масса, а также неудачная конструкция фиксатора крепления приклада послужили основными причинами того, что эта модель уже вскоре была снята с испытаний. В мае того же года Шпагин изготовил полностью переработанный пистолет-пулемет ППШ-2. Он представлял собой максимально упрощенный цельнометаллический вариант знаменитого ППШ-41 со ствольной коробкой прямоугольной формы (наиболее удобной для холодной штамповки). Автоматика этого образца также работала по принципу отдачи свободного затвора. Упрощенный ударно-спусковой механизм допускал ведение только непрерывного огня. фунцкции предохранителя выполнял откидной щиток, закрывавший продольный паз для рукоятки перезаряжания и экстракционное окно. Щиток имел два выреза — спереди и сзади. В походном положении в них удерживалась рукоятка затвора. Питание осуществлялось из стандартного 35-зарядного магазина.
В конструкции возвратного механизма, так же как и в ППШ-41, использовался фибровый амортизатор. Прицел оригинальной конструкции, рассчитанный на дистанции 100 и 200 м. Для большей компактности пистояет-пулемет ППШ-2 был снабжен съемным деревянным прикладом или складывающимся металлическим. Ствол закрывал укороченный кожух. На дульном срезе ствола был установлен дульный тормоз-компенсатор новой конструкции. Однако явно неудовлетворительная кучность при стрельбе короткими очередями, многочисленные отказы при стрельбе в экстремальных условиях, неудобство использования в танках, а также практически не снизившийся вес, привели к тому, что предпочтение было отдано пистолету-пулемету Судаева (ППС), который оказался легче, удобнее в использовании и безотказнее в стрельбе. Но несмотря на многочисленные преимущества пистолета-пулемета Судаева перед ППШ и налаживание его массового выпуска, ППС все же шел в качестве дополнения к уже выпускавшимся в колоссальных количествах образцам системы Шпагина. Это объясняется тем, что ППШ к тому времени был прочно освоен в производстве, объемы выпуска этой модели превысили несколько миллионов штук.В 1943-45 годах советские конструкторы продолжали работать над усовершенствованием пистолетов-пулеметов, в том числе и Г.С. Шпагин, создавший в 1945 году на основе ППШ-41 и ППШ-42 новый образец.
Пистолет-пулемет Шпагина образца 1945 года представлял собой цельнометаллический вариант со складным сложносочлененныи прикладом. Ствольная коробка имела простую в изготовлении прямоугольную форму. В отличие от предыдущих образцов, новый ППШ имел более продуманную конструкцию предохранителя. Для более безопасного обращения с оружием, наряду с предохранителем, размещавшимся в рукоятке пере-заряжания, теперь имелся еще один, в виде рычага, закрепленного под продольным лазом в ствольной коробке для рукоятки перезаряжания. Этот рычаг в поднятом виде надежно фиксировал затвор в походном положении. Питание осуществлялось из секторного магазина емкостью на 35 патронов. Пистолет-пулемет ППШ образца 1945
года вновь получил секторный прицел, рассчитанный на дистанцию до 500 метров.В том же году Шпагин разработал еще один оригинальный вариант своего ППШ-41 . сискривленным каналом стопа. Это оружие явилось ответом на германские автоматы с кривым стволом. Stg-44(V) и Stg-44(P), которые были созданы специально для экипажей танков с целью борьбы с пехотинцами и гранатометчиками противника в мертвых, непростреливаемых из танков зонах на дистанции до 15.20 метров. Особенностью новой конструкции стал съемный ствол с искривлением канала на 30 градусов. Однако искривление ствола привело, помимо значительного снижения начальной скорости пуль, к очень высокому рассеиванию при стрельбе . на расстоянии в 50 метров цепь размерами 1х2 метра оставалась практически не пораженной.
Эти образцы оружия Шпагина, впрочем, как и многие пистолеты-пулеметы других конструкторов-оружейников, так и остались только в опытных образцах. Создание в 1943 году 7,62-мм промежуточного патрона образца 1943 года позволило приступить к проектированию нового вида индивидуального автоматического оружия . автоматов (на Западе . более соответствующих классу автоматических карабинов или штурмовых винтовок). Наряду с другими советскими оружейниками Г.С. Шпагин приступил в начале 1944 года к разработке автомата под промежуточный патрон. В первой конструкции своего образца нового оружия Шпагин использовал для работы автоматики хорошо зарекомендовавший себя в пистолетах-пулеметах принцип отдачи свободного затвора. В целом, по компоновке, приемам разборки
-сборки автомат Шпагина образца 1944 года был аналогичен ППШ-41: то же шарнирное соединение кожуха ствола, являющегося одновременно с этим направляющей подвижной системы со спусковой коробкой. Ударно-спусковой механизм ударниковый, допускавший ведение одиночного и непрерывного видов огня. Возвратный механизм также аналогичен ППШ-41. Питание из секторного магазина емкостью на 30 патронов. Однако попытка Шлагина использовать в автомате, рассчитанном под промежуточный патрон, старую конструктивную схему пистолетов-пулеметов с инерционным запиранием затвора потерпела неудачу из-за того, что узлы и механизмы оружия не соответствовали значительно большой мощности нового патрона. Расплатой за это стала масса оружия с неснаряженным магазином — 5,4 кг, при массе затвора 1,23 кг.Наряду с созданием пистолетов-пулеметов Г.С. Шпагин в годы войны занимался и проектированием сигнальных пистолетов (ракетниц) упрощенных конструкций, созданных с использованием новейших технологий того времени штамповки и сварки. Уже в 1943 году на вооружение Красной Армии принимается 25 мм сигнальный (осветительный) пистолет Шпагина (ОПШ-1). В том же году его конструкция была существенно модернизирована и красноармейцы получили новый 26 мм сигнальный пистолет Шпагина (СПШ-2). Сигнальные пистолеты СПШ, удивительно простой и надежной конструкции, и по сей день, спустя 54 года после принятия на вооружение, все еще продолжают верно нести свою службу, причем не только в российских вооруженных силах и армиях других государств членов СНГ, но и в армиях бывших (братских) стран-участниц Варшавского договора, а также многих стран (третьего) мира. За создание сигнального пистолета Шпагин был награжден вторым орденом Ленина.
После войны серьезно больной Г.С.Шпагин отошел от активной конструкторской деятельности. Знаменитый советский оружейник, создатель самого популярного отечественного пистолета-пулемета скончался в 1952 году на пятьдесят шестом году жизни. Его прах покоится на Новодевичьем кладбище в Москве.
back to PPSh-41 Main Page
www.ppsh41.com
| ППШ-41 | |
|---|---|
| Тип | пистолет-пулемёт |
| Страна | СССР СССР |
| История службы | |
| Годы эксплуатации | 1940— наст. время |
| Принят на вооружение | 1941 |
| На вооружении | РККА, советская армия, войска НКВД, дружественные страны СССР, Вермахт (в качестве трофея), милиция ДРА |
| Войны и конфликты | Великая Отечественная война, Корейская война 1950—1953, Первая Индокитайская война, Война во Вьетнаме, Гражданская война в Лаосе, Война в Анголе, Афганская война, горячие точки на постсоветском пространстве. |
| История производства | |
| Конструктор | Шпагин, Георгий Семёнович |
| Разработан | 1940 год |
| Годы производства | 1941—1947 (СССР) |
| Всего выпущено | 6 000 000 |
| Характеристики | |
| Масса, кг | 3,6 (без патронов) 5,3 (со снаряжённым барабанным магазином) 4,15 (со снаряжённым секторным магазином) |
| Длина, мм | 843 |
| Длина ствола, мм | 269 |
| Патрон | 7,62×25 мм ТТ |
| Калибр, мм | 7,62 |
| Принципы работы | свободный затвор |
| Скорострельность, выстрелов/мин | 1000 |
| Начальная скорость пули, м/с | 500 |
| Прицельная дальность, м | 200—300 |
| Максимальная дальность, м | 400-600 |
| Вид боепитания | магазин: секторный на 35 патронов, барабанный на 71 патрон |
| Прицел | нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м |
| ППШ-41 на Викискладе | |
ru-wiki.ru
|
ППШ-41 (Пистолет — Пулемёт Шпагина обр. 1941 года) разработан Г.С. Шпагиным и был принят на вооружение 21 декабря 1940 года, однако серийное производство было начато только осенью 1941 года. Простой в изготовлении и надежный в бою пистолет — пулемет ППШ — 41 является одним из самых узнаваемых символов Второй Мировой войны. Суммарно заводами, на которых было развернуто производство во время войны, было выпущено более 6 миллионов экземпляров этого оружия. Автоматика перезарядки ППШ-41 основана на принципе работы свободного хода затвора. Канал ствола при выстреле запирается подпружиненным затвором. Ударно — спусковой механизм позволяет ведение огня одиночными выстрелами и очередями. Переключатель огня находится перед спусковым крючком в проеме спусковой скобы. Механический предохранитель выполнен в виде ползунка на рукоятке взведения затвора, он запирает затвор в переднем или заднем положении. Ствол пистолета — пулемета расположен в кожухе, предохраняющем ствол ППШ-41 от ударов и руки стрелка от ожогов. Питание патронами осуществляется из дисковых магазинов на 71 патрон, либо из коробчатых магазинов на 35 патронов. Магазины на 35 патронов для ППШ-41 были приняты на вооружение постановлением ГКО от 12 февраля 1942 года. Необходимость разработки магазина на 35 патронов была продиктована не высокой надежностью работы и сложностью производства дисковых магазинов, которые были унаследованы от ППД-40. Позже, с начала 1944 года, коробчатые магазины стали штамповать из стали толщиной 1 мм, вместо стали толщиной 0,5 мм как на первых выпусках. На ППШ первых выпусков прицел был переменный секторный, с декабря 1941 года его заменили на перекидной, с двумя фиксированными прицельными дальностями стрельбы на 100 и 200 метров.
Расположение частей и механизмов в ППШ-41
|
|
gunsite.narod.ru
41 — это… Что такое ППШ-41?
| ППШ-41 | |
|---|---|
| Тип: | Пистолет-пулемёт |
| Страна: | СССР |
| История службы: | |
| Годы эксплуатации: | 1941-1951 (в СССР) |
| Использовалось: | РККА, дружественные страны, Германия (в качестве трофея) |
| Войны и конфликты: | Вторая мировая война, Корейская война, Война во Вьетнаме |
| История производства: | |
| Конструктор: | Георгий Шпагин |
| Разработан: | 1941 |
| Характеристики | |
| Масса: | *3,6 кг без патронов |
| Длина: | 843 мм |
| Длина ствола: | 269 мм |
| Патрон: | 7,62 х 25 мм ТТ |
| Калибр: | 7,62 мм |
| Механизм: | Отдача свободного затвора |
| Темп стрельбы, выстрелов/мин: | 900 выстрелов в минуту |
| Дульная скорость, м/с: | 490 м/с |
| Прицельная дальность: | 200-300 м |
| Вид боепитания: | магазин коробчатый — 35 патронов, дисковый — 71 патрон |
| Прицел: | нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м |
Пистолет-пулемёт Шпагина (ППШ-41) — пистолет-пулемёт, разработанный советским конструктором Георгием Шпагиным, активно использовался в Великой Отечественной войне, а также во многих вооружённых конфликтах послевоенного времени. В СССР был принят на вооружение в 1941 году и снят с вооружения в 1951 году (заменён на АК-47).
История
ППШ был создан как замена ППД-34/40. Основной задачей при разработке этого оружия было создание образца, близкого к ППД или превосходящего его по ТТХ, но при этом дешёвого и пригодного для массового производства, в том числе на непрофильных предприятиях. В 1940 Наркомат вооружения дал запрос оружейникам на создание пистолета-пулемёта, части которого могли бы быть изготовлены при минимальной механической обработке, (что практически означало необходимость примения штампованных деталей). Данный ПП необходимо было сделать настолько простым в производстве, что при необходимости его выпуск могли бы быстро начать на любом машиностроительном предприятии. К осени 1940 года конструкции пистолетов-пулемётов были представлены на рассмотрение конструкторами Г. С. Шпагиным и Б. Г. Шпитальным. Полигонные испытания и технологическая оценка предъявленных к рассмотрению образцов в конце ноября 1940 г. показали, что при близких боевых качествах обоих проектов пистолет-пулёмет Шпагина был намного более технологичен в производстве. Для производства необходимых 87 деталей требовалось 5,6 станко-часов, в то же время для производства 95 деталей ПП Б. Г. Шпитального требовалось 25,3 станко-часов то есть почти в пять раз больше.
Конструкция
ППШ-41 и форма советского солдата
ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами. Автоматика работает на принципе отдачи свободного затвора, то есть экстракция гильзы и перезарядка выполняются за счёт обратного движения незакреплённого затвора после выстрела. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется.
Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, массивный свободный затвор с предохранителем на рукоятке заряжания, переводчик огня в спусковой скобе перед спусковым крючком, секторный прицел, дисковый магазин и деревянную ложу [1]. Но при этом ППШ существенно технологичнее — точной механической обработки требует только ствол, почти все остальные металлические детали могут изготавливаться штамповкой. Кожух ствола имеет на переднем конце компенсатор отдачи (скошенную пластину с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна), который, за счёт реактивного действия пороховых газов при выстреле, значительно уменьшает отдачу и «задирание» ствола вверх. Прицел имеет только две позиции — 100 и 200 метров. С 1942 года ППШ стал комплектоваться не дисковым, а рожковым (коробчатым) магазином на 35 патронов, поскольку дисковые магазины были сложны в производстве, менее надёжны, требовали подгонки под конкретный экземпляр автомата (от другого такого же ППШ магазины могли не подходить).
По некоторым сведениям, в 1941 году, для упрощения производства, ППШ-41 на некоторых предприятиях производился без переводчика режима огня, обеспечивая лишь стрельбу очередями.
Ударно-спусковой механизм
Типичный для массовых пистолетов-пулемётов простой УСМ с возвратно-боевой пружиной, ударник жёстко закреплён в затворе, боевой взвод расположен на затворе. Имеется переводчик, позволяющий вести одиночный или автоматический огонь. Предохранитель блокирует движение затвора.
Характеристика
При заявленной прицельной дальности 500 м действительная дальность эффективного огня составляет около 200 м — показатель, обычный для оружия этого класса. При этом, однако, благодаря использованию патрона 7.62 ТТ, в отличие от 9 мм Парабеллум или .45 АСР (используемых в зарубежных ПП), была достигнута значительно большая дульная скорость пули (490 м/с против 380 м/с у МП-40), давшая лучшую настильность траектории, что позволяло уверенно попадать в цель на 200 м и вести огонь на большее расстояние, компенсируя понижение точности большей скорострельностью. Высокая скорострельность, с одной стороны, приводит к большому расходу боеприпасов (за что автомат получил прозвище «пожиратель патронов»), быстрому перегреву ствола, после чего ППШ начинал «плеваться», с другой — обеспечивает высокую плотность огня, что даёт преимущество в ближнем бою.
Оружие Северокорейской армии. ППШ-41 по сравнению с СКС.Живучесть ППШ, в особенности с рожковым магазином, весьма высокая. Чистый и смазанный ППШ является надёжным оружием. Неподвижно закреплённый боёк является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку: по воспоминаниям ветеранов Второй Мировой, при передвижении в открытых автомашинах или на броне по грязным дорогам ППШ почти всегда прятали под плащ-палатку. К недостаткам можно отнести большие размеры и массу, сложность замены и снаряжения дискового магазина, недостаточно надёжный предохранитель, а также возможность самопроизвольного выстрела при падении на твёрдую поверхность, что нередко приводило к несчастным случаям; невысокой живучестью обладал фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа амортизатора затвор разбивал заднюю часть коробки. К преимуществам ППШ можно также отнести большую ёмкость дискового магазина (71 патрон) [2], [3], [4] по сравнению с МП-40 (32 патрона), но большее количество патронов значительно увеличивало вес и габариты оружия.
Производство ППШ продолжалось в течение всей Великой Отечественной войны. В 1942 году была предложена новая модификация — ППШ-42, несколько изменённого вида, но в конкурсе победил ППС-43, который и был, наряду с ППШ-41, принят на вооружение.
Использование
Немецкие войска высоко ценили и с удовольствием использовали захваченные ППШ-41, 1944
ППШ был принят на вооружение в 1941 году, в результате конкурса, на котором его соперником был пистолет-пулемёт Шпитального. Обе конструкции были признаны пригодными к использованию, но принята была модель Шпагина, как более технологичная.
С 1942 года ППШ-41 выпускался в Иране для СССР. Отличительная особенность — клеймо в виде короны.
(ППШ) был единственным массовым пистолетом-пулемётом в Красной Армии в первый год войны. Впоследствии он продолжал активно применяться и производиться, хотя на вооружении появился превосходящий его пистолет-пулемёт Судаева. Немецкие войска также использовали захваченные ППШ, частью в оригинальном исполнении, частью после переработки под патроны 9×19 мм Парабеллум и магазины от МП-40. Такие ПП в Вермахте назывались: 9-mm Maschinenpistole 717(r)(был разработан конверсионный комплект из 9 мм ствола и переходника для магазинов от MP.38/40, В свою очередь, СС предпочитали ППШ в первоначальном варианте, притом с дисковым магазином. После войны ППШ активно поставлялся за рубеж, главным образом, в государства Варшавского Договора. Значительное количество этих автоматов было поставлено в Китай. После снятия с вооружения в СССР ППШ продолжал поставляться в просоветские государства различных регионов мира. В некоторых африканских странах он использовался до 1980-х годов. Производился в Северной Корее под наименованием «модель 49», Китае — «Тип 50», и во Вьетнаме — К-50.
Тип 50
Адаптированная к особенностям китайской промышленности копия пистолет-пулемёта Шпагина. (Изображение пистолет-пулемёта Тип 50)
Пистолет-пулемёт Шпагина в кино и культуре
Памятник неизвестному солдату в БерлинеППШ стал своеобразным символом советского солдата времён Великой Отечественной войны, подобно тому, как MP-40 прочно ассоциируется с солдатом вермахта, а автомат Калашникова — с советским солдатом послевоенных времён. ППШ появляется практически во всех советских и зарубежных фильмах про Великую Отечественную войну. Стал хрестоматийным образ советского воина-освободителя, запечатлённый в огромном количестве памятников, установленных как на территории СССР, так и в странах Восточной Европы: солдат в полевой форме, каске, плащ-накидке, с автоматом ППШ.
Пистолет-пулемёт Шпагина в компьютерных играх
ППШ достаточно популярен в компьютерных играх. В основном его можно встретить в 3D-шутерах о Второй мировой войне в советских кампаниях. Так же его можно встретить в большинстве игр о Вьетнамской войне. В играх, у которых сюжет происходит в XXI веке, это оружие практически не встречается. Правда, и тут есть исключения: как правило, фанаты добавляют это оружие в модификацию игры.
3D shooter
Ссылки
Видео
ТТХ наиболее известных пистолетов-пулемётов времён Второй мировой войны
| Название | Страна | Применяемый патрон | Длина (приклад сложен/откинут), мм | Масса, кг | Темп стрельбы, выст/мин | Прицельная дальность стрельбы, м | Дульная скорость, м/с |
|---|---|---|---|---|---|---|---|
| MP-38/40 | Третий рейх | 9 x 19 мм | 630 / 833 | 4,18 | 450-500 | 150 | 380 |
| Суоми | Финляндия | 9 x 19 мм | 870 | 4,6 | 750-900 | 200 | 396 |
| ППШ-41 | СССР | 7,62 х 25 мм ТТ | 843 | 4,8 | 900 | 500 | 490 |
| ППС-43 | СССР | 7,62 х 25 мм ТТ | 615 / 820 | 3,04 | 700 | 200 | 500 |
| Томпсон | США | .45 АСР | 810 | 4,8 | 700 | 100 | 280 |
| M3 | США | .45 АСР/9 x 19 мм | 570 / 745 | 3,7 | 450-500 | 50 | 280 |
| СТЭН | Великобритания | 9 x 19 мм | 762 | 3,18 | 450 | 100 | 420 |
| Оуэн | Австралия | 9 x 19 мм | 813 | 4,22 | 700 | 100-200 | 420 |
См. также
