Пистолет ПМ 9 мм — назначение, история создания и модификации ПМ и фото

9-мм пистоле́т Мака́рова (ПМ, Индекс ГРАУ — 56-А-125) — самозарядный[2] пистолет, разработанный советским конструктором Николаем Фёдоровичем Макаровым в 1948 году. Принят на вооружение в 1951 году. Является личным оружием нападения и защиты в советских и постсоветских вооружённых силах и правоохранительных органах. Назначение пистолета Макарова по наставлению.

История создания Пистолета Макарова
В 1947—1948 г. в СССР проводился конкурс на новый компактный пистолет для старшего командного состава Советской Армии. Пистолет ТТ и тем более револьвер Нагана считались уже устаревшими образцами. Кроме того, было решено ввести в армии два пистолета: длинноствольный автоматический для линейных офицеров (им стал автоматический пистолет Стечкина) и малогабаритный — для старших офицеров и как «оружие мирного времени». По условиям конкурса требовалось создать пистолет со свободным затвором и самовзводным ударно-спусковым механизмом. В качестве отправной точки конструкторам предлагался хорошо себя зарекомендовавший Walther PP, выпускавшийся с 1929 года. Первоначально требовалось представить два образца — в калибрах 7,65 мм и 9 мм, позднее остановились на вновь созданном 9-мм патроне 9×18 мм ПМ, чуть более мощном (энергия пули 300 Дж), чем патрон 9×17 мм, который использовался в «Вальтер ПП». Пуля такого патрона обладает лучшим останавливающим действием, чем пуля патрона 7,62×25 мм ТТ, несмотря на меньшую мощность. Умеренная мощность патрона позволяет использовать конструкцию с неподвижным стволом и свободным затвором.

Свои разработки на конкурс представили:

Все конструкции по размерам, компоновке и устройству были подобны немецкому прототипу. Вместе с советскими разработками также испытывались по конкурсной программе Walther PP, Mauser HSc, Sauer 38H, Beretta M1934 и FN model 1910/22. По совокупности характеристик победителем был признан пистолет Макарова, но было рекомендовано внести ряд изменений в конструкцию. В 1951 г. пистолет Макарова под обозначением ПМ был принят на вооружение для армии и правоохранительных органов.

Над созданием своего пистолета Николай Фёдорович Макаров работал днем и ночью. По воспоминаниям конструктора:

« Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трёх часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надёжность и живучесть. »
Общая компоновка ПМ подобна пистолету «Вальтер ПП», однако Макаров существенно усовершенствовал базовую систему «Вальтера» по нескольким направлениям: упрощение, как собственно конструкции, так и обращения с пистолетом, его обслуживания; многофункциональность деталей; повышение надежности работы в экстремальных условиях эксплуатации; увеличение прочности деталей и служебного ресурса; повышение технологичности и темпов массового производства. Ударно-спусковой механизм ПМ устроен совершенно иначе, по-другому решены защелка магазина и предохранитель, добавлен рычаг затворной задержки. Откидная спусковая скоба, как ограничитель хода затвора, заимствована у немецкой конструкции.

Макарову удалось практически полностью устранить задержки при стрельбе, вызванные утыканием патрона в скос патронника. Конструктору удалось добиться идеального соотношения высоты расположения верхнего патрона, геометрии и наклона скоса патронника, зеркала затвора-кожуха и конструкции выбрасывателя. У ПМ верхний патрон в магазине расположен очень высоко, почти на уровне патронника, в результате чего, при других вышеуказанных особенностях, подача патронов осуществляется с минимальным углом и риск утыкания сведен к минимуму Конструкция ПМ проще, чем «Вальтер ПП», в нём меньше деталей за счет совмещения их функций.

ПМ оставался на вооружении силовых структур и после распада СССР в 1991 году, он продолжает использоваться в ряде стран мира благодаря своей простоте и надёжности.

В армии и правоохранительных органах России на смену ПМ постепенно приходит пистолет Ярыгина, ПММ и другие новые модели пистолетов, однако ПМ продолжает оставаться в строю.

Устройство пистолета Макарова
Действие ПМ основано на отдаче со свободным затвором. Запирание ствола происходит за счёт массы затвора и упругости возвратной пружины, надетой на ствол. Устройство пистолета Макарова по наставлению.

Ударно-спусковой механизм двойного действия с открытым курком. В ПМ применён свободный ударник, не имеющий пружины, удерживающей его в заднем положении. Теоретически это может привести к самопроизвольному выстрелу при падении пистолета с большой высоты, но Н. Ф. Макаров считал, что ударник не обладает достаточной массой, чтобы всерьёз учитывать эту возможность.

Пистолет ПМ состоит из 32 деталей и следующих основных частей:

  • рамка со стволом и спусковой скобой;
  • затвор с ударником, выбрасывателем и предохранителем;
  • возвратная пружина;
  • ударно-спусковой механизм;
  • рукоятка с винтом;
  • затворная задержка;
  • магазин.

После того, как вставлен магазин и дослан патрон в патронник, ПМ можно поставить на предохранитель. При этом происходит безопасный спуск курка с боевого взвода, курок отходит от ударника и блокируется, спусковой крючок уходит вперед и тоже блокируется. Блокируется также и затвор (в «Вальтер ПП» затвор не блокируется и оружие можно перезаряжать при включенном предохранителе). При включенном предохранителе ПМ готов к ношению.

Выстрел из ПМ
Перед выстрелом флажок предохранителя, находящегося на левой стороне задней части затвора, нужно перевести в нижнее положение, в позицию «огонь» (более удобно, чем в «Вальтер ПП», где рычажок нужно переводить в верхнее положение). Курок встанет на предохранительный взвод и ПМ будет готов к выстрелу самовзводом. При первом нажатии на спусковой крючок одновременно взводится курок, поэтому для спуска требуется большее усилие, чем при взведенном курке — около 3,5 кг. После первого выстрела курок будет взведен (поставлен на боевой взвод) и для выстрела достаточно короткого легкого нажатия с усилием около 1,5 кг.

После снятия с предохранителя курок можно взвести вручную, как в пистолетах с УСМ одинарного действия, для более точного первого выстрела. При взведении курка спусковой крючок отходит назад. Теперь первый выстрел можно произвести коротким нажатием. Курок можно снять с боевого взвода придерживая его большим пальцем и нажимая на спусковой крючок. После того как спусковой крючок будет отпущен и уйдет вперед, курок встанет на предохранительный взвод, предотвращающий контакт курка с ударником при неполном взведении курка.

Гильза после выстрела выбрасывается вправо.

Стандартный магазин ПМ содержит 8 патронов. По израсходовании всех патронов затвор встает на затворную задержку. Снять затвор с задержки можно при помощи рычажка слева на рамке. Если не вставлен пустой магазин, то снять затвор с задержки можно и другим способом, оттянув его немного назад и отпустив. Если в пистолет вставлен снаряжённый магазин, то, после снятия затвора с задержки, патрон досылается в патронник, и пистолет снова готов к выстрелу.

Защёлка магазина, как и у большинства европейских пистолетов того времени, расположена в основании рукоятки. Такое расположение защёлки исключает случайное извлечение магазина, однако менее удобно для быстрой смены магазина.

Отличительные черты пистолета Макарова — простота конструкции и многофункциональность деталей. Так, затворная задержка служит одновременно отражателем гильз. Двуперая пластинчатая боевая пружина служит одновременно пружиной рычага взвода и пружиной шептала, а также пружиной отбоя курка (изгиб её широкого пера) при постановке на предохранительный взвод. Нижний конец пружины является пружиной защёлки магазина.

Н. Ф. Макаров создал пистолет, конструкция которого содержит ряд оригинальных решений. Пистолет простой в эксплуатации, обладающий большим служебным ресурсом и более надежный, чем взятый за основу Walther PP.

Некоторые детали, например, боевая пружина и, в особенности, предохранитель, имеют довольно сложную форму. Но, в дальнейшем, изменение технологии позволило упростить и удешевить производство.

Кучность и рассеивание
ПМ обладает хорошей, для компактного пистолета, точностью. При стрельбе на 25 метров стандартными патронами 57-Н-181 радиус рассеивания R100 составляет 75 мм, а на 50 метров — 160 мм. На дистанции 10 метров радиус рассеивания всего 35 мм.

Сборка/разборка пистолета ПМ

Разборка пистолета может быть неполная и полная.

Неполная разборка производится для чистки, смазки и осмотра пистолета в следующем порядке:

  • извлечь магазин из основания рукояти;
  • снять пистолет с предохранителя;
  • опустить спусковую скобу вниз и сдвинуть её влево;
  • отделить затвор от рамки;
  • возвратить спусковую скобу на место;
  • снять со ствола возвратную пружину.

Сборка после неполной разборки осуществляется в обратном порядке.

После пистолет проверяется на правильность сборки:

  • снять пистолет с предохранителя;
  • поставить затвор на затворную задержку;
  • снять затвор с затворной задержки;
  • поставить пистолет на предохранитель.

Полная разборка производится для чистки при сильном загрязнении, после нахождения пистолета под дождем или в снегу, при переходе на новую смазку и при ремонте в следующем порядке:

  • неполная разборка пистолета;
  • отделение шептала и затворной задержки от рамы;
  • отделение рукоятки от её основания и боевой пружины от рамки;
  • отделение курка от рамки;
  • отделение спусковой тяги с рычагом взвода от рамки;
  • отделение спускового крючка от рамки;
  • отделение предохранителя и ударника от затвора;
  • отделение выбрасывателя от затвора;
  • разборка магазина.

Сборка после полной разборки производится в обратном порядке.

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

Модификации пистолета ПМ


На базе пистолета Макарова разработано большое количество боевых, служебных и гражданских модификаций.

СССР

  • Пистолет Макарова (ПМ)
  • ТКБ-023 — опытный образец с полимерной рамкой. Разработан в Тульском КБ Приборостроения в начале 1960-х гг. на базе ПМ, серийно не производился (эксплуатационные свойства полимерной рамки не отвечали требованиям заказчика).

Россия

  • Газовый пистолет ИЖ 79-8
  • Пистолет ИЖ-79-9Т
  • Травматический пистолет МР-79-9ТМ
  • ИЖ70 (9×18 мм, магазин 8 патронов, регулируемый прицел) — коммерческий вариант, разработан в начале 1990х годов как «спортивно-тренировочный пистолет»
  • ИЖ70-17A (.380 ACP, магазин 8 патронов, регулируемый прицел)
  • ИЖ70-17AS (.380 ACP, магазин 8 патронов, регулируемый прицел, хромированная отделка, пластиковая боевая пружина)
  • ИЖ70-17AH (.380 ACP, HiCap, регулируемый прицел)
  • ИЖ70-18A (9×18 мм, магазин 8 патронов, регулируемый прицел)
  • ИЖ70-18AS (9×18 мм, магазин 8 патронов, регулируемый прицел, хромированная отделка)
  • ИЖ70-18AH (9×18 мм, HiCap, коммерческая версия, регулируемый прицел)
  • Байкал 442 (спортивный пистолет под патрон 9×18 мм, 8-, 10- или 12-зарядные магазины, современная версия ПММ с кнопочной защёлкой магазина)
  • ПММ (Пистолет Макарова модернизированный), разработан в начале 1990х годов под более мощный патрон 9×18 мм ПММ, оснащен 12-зарядным магазином. Принят на вооружение в 1994 г.
  • ИЖ-71 — служебный пистолет под патрон 9×17 мм, разработан в 1994 году[4], серийно выпускался c 1996 года до сентября 2008 года, в дальнейшем выпуск продолжен под наименованием МР-71
  • ИЖ-71-100 — служебный пистолет под патрон 9×17 мм, модификация ИЖ-71 с магазином на 10 патронов, с сентября 2008 года выпускается под названием MP-71Н
  • ИЖ71-18 (9×18 мм, HiCap, постоянный прицел)
  • ОЦ-35 — модернизированный вариант под использование патронов 9×18 мм ПМ и 9×18 мм ПММ
  • MP-448 «Скиф» — модификация с полимерной рамкой
  • 6П42-9 — 9-мм газовый пистолет с регулируемым целиком, и нарезным стволиком созданный путем штифтования стандартного пистолета ИЖ-70 калибра 9×18 мм ПМ и (или) 9×17 мм Курц
  • 6П42-7.6 — газовый пистолет под 7,6-мм патрон ТК-024
  • ИЖ-79-8 (индекс — 6П42) — 8-мм газовый пистолет
  • ИЖ-79-9 — 9-мм газовый/травматический пистолет
  • MP-471 — служебный травматический пистолет под патрон 10х23 мм Т, разработан в 2004 году
  • ИЖ-79-9Т «Макарыч» — газовый пистолет с возможностью стрельбы резиновой пулей под патрон 9 мм P.A.
  • MP-79-9TМ — пистолет огнестрельный ограниченного поражения под патрон 9 мм P.A.
  • MP-80-13T — травматический пистолет под патрон .45 Rubber.
  • ПМ-Т — травматический пистолет под патрон 9 мм P.A. Изготавливается путем замены ствола на штифтованный из боевых пистолетов ПМ. Производитель ЗиД, всего выпущено около 5 тыс. шт.
  • Байкал МР-654К — 4,5-мм пневматический газобаллонный, пистолет, реплика MP-71Н.
  • Байкал MP654KS — хромированный вариант MP654K
  • МР-371 — сигнальный пистолет под капсюли «Жевело» и КВ21, использует имитаторы патронов под капсюли, внешне выглядит как ИЖ-79-9Т, целиком из стали

ГДР

  • Pistole M — пистолет Макарова производства ГДР
  • Pistole M — стандартный ПМ под патрон 9×18 мм, после получения лицензии из СССР в 1956 году, первые пистолеты были выпущены в 1957 году, в 1958 году было начато серийное производство
  • Pistole Mk — .380 ACP, экспериментальный

Германия

  • Pistole Simson-Suhl Makarov — коммерческая модель, производилась после объединения Германии
  • LEGENDS MAKAROV — 6-мм пневматический газобаллонный пистолет, выпускается немецкой компанией Umarex

Болгария

  • Makarov — лицензионная копия ПМ под патрон 9×18 мм (две версии — военная и морская), которая изготавливалась на заводе № 10 в городе Казанлык
  • Arsenal Р-М01 — модификация 1990 года, изменена форма спусковой скобы и накладки на рукоять. Выпускалась в нескольких вариантах:
  • Miltex Special Edition — коммерческий вариант под патрон 9×18 мм
  • Miltex Special Edition Sporting Pistol — коммерческий вариант под патроны 9×18 мм и .380 ACP (хромированная и полированная версия)
  • Arsenal Brand Sporting Pistol — спортивный пистолет под патроны 9×18 мм и .380 ACP
  • Б-1300 — вариант с уменьшенной длиной рукояти и изменёнными накладками на рукоять

Китай

  • Type 59 (военная версия) — производство начато в 1959 году
  • Norinco Sporting Pistol (экспортная версия)

Украина

  • травматические пистолеты ПМР[11] и «Вий» под патрон 9 мм Р. А. (производитель — ООО «СОБР», г. Харьков) изготавливаются путем переделки серийных ПМ. Переделка заключается в замене ствола, причем новый ствол приваривается к рамке во избежание обратной переделки.
  • травматический пистолет ПМ-Т под патрон 9 мм Р. А. (производитель — ООО «Эрма-Интер», г. Киев), изготавливается путем переделки серийных ПМ
  • гладкоствольный травматический пистолет ПМ-ГТ под патрон 9 мм Р. А. (производитель — ООО «Эрма-Интер», г. Киев), изготавливается путем переделки серийных ПМ
  • травматический пистолет ПМ-РФ под патрон 9 мм Р. А. (производитель — НПО «Форт», г. Винница), изготавливается путем переделки серийных ПМ. В 2014 году выпуск прекращён
  • травматический пистолет «Беркут» под патрон 9 мм Р. А. (производитель — ООО «Беркут» г. Днепропетровск), изготавливается путем переделки серийных ПМ. Всего, с 16 января 2008 по 23 ноября 2009 года предприятием было закуплено 2 тыс. пистолетов ПМ, из которых 1257 шт. было переделано в травматические пистолеты «Беркут»
  • ПМФ-1 — 4-мм 5-зарядный пистолет (фактически — револьвер) под патрон Флобера (производитель — компания «СЕМ», с 2013 года).

Интересные факты о пистолете Макарова
Пистолет ПМ имелся в каждой укладке имущества и оборудования космонавта на корабле «Восток», то есть именно он стал первым стрелковым оружием, побывавшим в космосе.
По крайней мере до 2004 г. в охране ГУП «Конструкторское бюро приборостроения» числился исправный пистолет ПМ изготовления 1949 г. (заводской номер 11) с настрелом около 50 тыс. выстрелов.
Вокруг пистолета ПМ разворачивается сюжет кинофильма «Макаров». Пистолет даже становится в известном смысле действующим лицом фильма.
В Финляндии ПМ входит в четвёрку моделей, обязательных для освоения на курсах практической стрельбы (остальные три — Glock 17, Beretta 92F и CZ-85).
На рынке гражданского стрелкового оружия в США ПМ пользуется определенным спросом и неплохой репутацией прежде всего по причине своей дешевизны при вполне приемлемой надежности и небольших габаритах в качестве оружия самообороны. Наибольшим спросом среди любителей оружия в США пользуются ПМ производства ГДР из-за более высокого качества обработки и материалов изготовления.

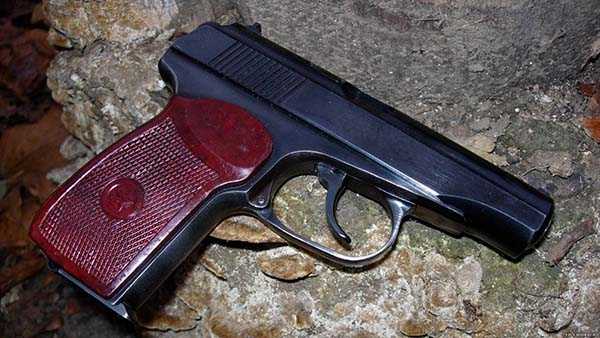

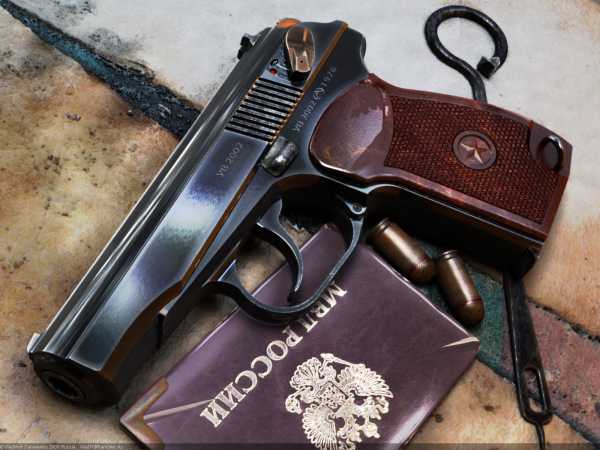

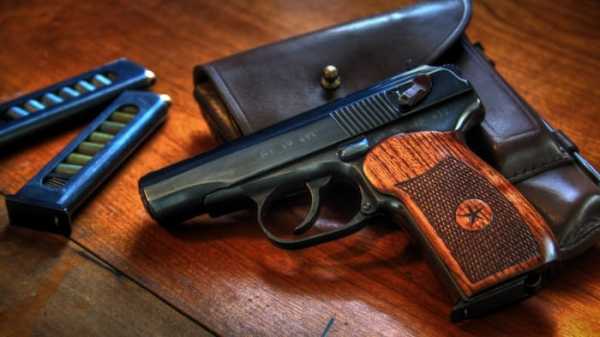

Фото пистолета Макарова (ПМ):

huntsmanblog.ru

Технические характеристики (ттх), основные части, устройство, боевая скорострельность

Пистолет Макарова, ПМ, Макар, пистолет системы Макаров – под какими только обозначениями не встречается это оружие. Уже почти 70 лет ПМ известен многим жителям России, бывших республик СССР и стран Восточной Европы как один из главных элементов экипировки военнослужащих и сотрудников правоохранительных органов. Ни один фильм советского и постсоветского периода не обходится без участия этого легендарного пистолета.

Зачастую ПМ подвергается уничижительной критике как не точное и ненадежное оружие. Но такой вывод делается по образцам пистолета, прожившим долгую и сложную жизнь, и имеющим настрел более 10 тысяч выстрелов. Исправный Макаров в руках хорошего стрелка является грозным и метким оружием, что подтверждено многолетним опытом его применения в различных условиях.

Содержание статьи

История создания

Создание нового варианта оружия началось вскоре после окончания Великой Отечественной войны, которая показала недостатки состоявших на вооружении Красной Армии пистолета ТТ и револьвера Наган. Условием конкурса, проводившегося в 1947-48 годах, было создание пистолета с конструкцией, аналогичной немецкому Вальтеру РP образца 1929 года.

Изначально для оружия предусматривались два калибра – 7,65 и 9 мм, но от первого быстро отказались. Под калибр 9 мм был разработан отечественный патрон ПМ с размером 9*18, который был немного крупнее и мощнее «вальтеровского» оригинала.

Основными плюсами такого патрона стали большее останавливающее воздействие (по сравнению с 7,62*25 от ТТ) и возможность применения в пистолете Макарова упрощенной схемы автоматики с неподвижным стволом и свободно движущимся затвором.

На конкурс были заявлены разработки многих конструкторов-оружейников, среди которых были известные имена Ф.В. Токарева, С.А. Коровина, С.Г. Симонова и многих других. Свой проект представил и Н.Ф. Федоров.

В качестве оппонентов этим конструкциям выступали пистолеты фирм «Вальтер», «Маузер», «Беретта» и ряда других.

По всем результатам испытаний наилучшие показатели оказались у конструкции пистолета Макарова калибра 9 мм, который и был рекомендован к серийному производству, а также принятию на вооружение под обозначением ПМ. Конструктору удалось идеально рассчитать взаимное расположение патрона относительно патронника и оптимальную геометрию сопрягаемых деталей.

Благодаря этому удалось полностью избежать проблемы с заклиниванием в наклонной части патронника. С 1951 года начались поставки ПМ 9 мм для нужд армии и милиции. Так началось постепенное вытеснение пистолетов ТТ.

Составные детали

К пистолету прикладывался набор принадлежностей, состоявший из запасной обоймы, набора для прочистки и протирки деталей, а также кобуры с предохранительным ремешком. Устройство пистолета достаточно простое, благодаря чему он состоит из всего четырнадцати основных деталей.

Полная разборка разделит оружие на большее число деталей – 32.

Пистолет ПМ включает в себя следующие ключевые узлы:

  • Цельную раму, включающую в себя ствол и предохранительную скобу для спускового крючка. Ствол установлен с натягом при помощи пресса в корпусную деталь рамы и дополнительно зафиксирован штифтом. Данный узел является неразборным. Некоторые пистолеты оснащались рамами специальной облегченной конструкции — с несколькими просверленными отверстиями.
  • Затворную часть, в состав которой входят ударник, предохранительный элемент и выбрасыватель. Последняя деталь служит для удаления пустых, отстрелянных гильз.
  • Пружину, которая осуществляет возвратный ход затвора.
  • Механизм, который отвечает за функционал ударника.
  • Облицовочную рукоятку, которая крепится к раме винтом.
  • Задержку затвора.
  • Сменный магазин, размещенный внутри рукоятки.

Многие детали, использующиеся в конструкции ПМ, несут двойное назначение. Например, детали затворной задержки применяются в качестве устройства для отражения гильз. Боевая пружина за счет особой формы используется для поддержки рычага взвода, в качестве пружины привода шептала, для отвода курка при установке оружия на предохранитель. Для механизма защелки магазина применяется нижняя часть этой пружины.

Схема работы

После установки магазина, затвор задвигает патрон в полость патронника. Загрузка патрона выполняется из сужающейся верхней части обоймы. Затем ПМ ставится на предохранитель.

Для осуществления данной операции на левой стороне затвора установлен флажковый переключатель. Это устройство снимает курок с положения боевого взвода и полностью блокирует его движение. При этом фиксируется и спусковой элемент пистолета. Дополнительный фиксатор на механизме предохранителя при этом полностью блокирует затвор. При переноске в кобуре ПМ должен постоянно находиться с включенным предохранителем.

Перед началом ведения огня ПМ необходимо снять с предохранителя. Пистолет берется в правую руку, и флажок передвигается вниз, где становится в режим «огонь». При этом происходит автоматическая установка курка пистолета на особый предохранительный взвод.

Нажатие на переднюю часть спускового крючка в первый раз требует большого усилия – порядка 3,5 кг. Это связано с тем, что при этом нажатии происходит взведение курка.

Следующие выстрелы требуют меньшего усилия (не более 1,5 кг), поскольку курок будет взводиться силой пороховых газов. Для более точного прицеливания при первом выстреле курок имеет функцию ручного взведения. При этом его перемещают пальцем вниз, а спусковой крючок немного уходит вглубь, к рукоятке.

При необходимости курок снимается с боевого режима вручную. Для этого стрелок утапливает спусковой крючок, параллельно сдерживая движение курка большим пальцем. После отпускания крючка, он займет предохранительное положение. За счет системы тяг он поставит в такое же положение и курок.

Схема работы механики пистолета Макарова выглядит следующим образом:

  • При нажатии пальцем на спусковой крючок, он подастся назад и сдвинет с места курок, который резко приведет в движение ударник.
  • Ударник разрушает капсюль, расположенный на донце гильзы патрона, и воспламеняет его.
  • Вспышка от капсюля передается на основной заряд пороха, который сгорает и образует большой объем газов.
  • Газы выбрасывают пулю через ствол и оказывают противоположное давление на донную часть гильзы.
  • Гильза увлекает за собой затвор, который начинает движение назад. При этом происходит сжатие возвратной пружины.
  • Гильза продолжает находиться в выбрасывателе до начала контакта с отражателем. После этого она выбрасывается наружу в правую сторону.
  • Затвор продолжает движение до достижения крайней задней точки, в которой он проворачивает курок на оси и устанавливает его на режим боевого взвода.
  • Затем под силой сжатой пружины затвор начинает обратное движение.
  • В ходе движения затвор при помощи имеющегося на нем досылателя захватывает патрон из обоймы и отправляет его в патронник ствола.
  • В конце хода затвор запирает ствол. Поскольку затвор и ствол никакого соединения не имеют, то запирание канала ствола осуществляется исключительно массой самого затвора и усилием возвратной пружины.
  • Стрелок опять нажимает на спуск и производится следующий выстрел.

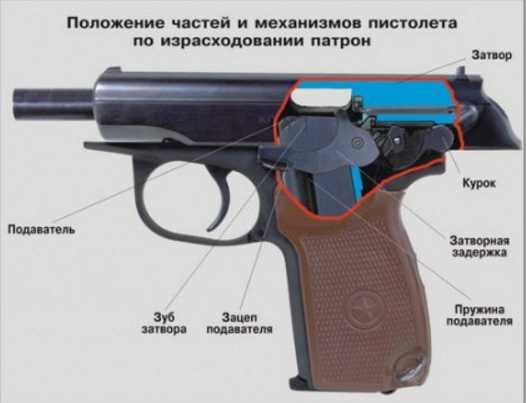

После отстрела последнего патрона из обоймы затвор встает на режим задержки. После установки новой обоймы задержку снимают при помощи рычажка на левой части рамы пистолета. При этом первый патрон из обоймы подается в патронник. Установленный в рукоятке магазин фиксируется защёлкой, расположенной в нижней части рукоятки.

Такая конструкция полностью исключает возможность самопроизвольного извлечения обоймы при переноске или при извлечении пистолета из полости кобуры.

Обслуживание оружия

Для проведения чистки и проверки состояния узлов осуществляется частичная или полная разборка пистолета Макарова. Такие процедуры являются одним из основных условий поддержания исправного состояния оружия.

В условиях боевых действий или на учениях чистка должна осуществляться ежедневно. После проведения стрельбы холостыми или боевыми патронами канал ствола и полость патронника прочищаются незамедлительно. Затем необходимо проводить регулярную ежедневную чистку в течение нескольких дней.

При хранении пистолета у владельца следует проводить профилактическую еженедельную очистку оружия.

Перед смазкой поверхность оружия следует тщательно протереть от остатков влаги. Основными типами смазки являются жидкая ружейная или специальный раствор РЧС, применяемый для очистки канала ствола в казарменных условиях.

После промывки раствором оружие протирается ветошью и смазывается. Уход за кобурой для пистолета Макарова заключается в регулярной протирке ее мягкой ветошью со всех сторон для удаления следов воды и грязи.

Последовательность шагов при неполной разборке выглядит следующим образом:

  1. Нажать на защелку пальцем, оттянуть другим пальцем обойму за нижний выступ и вытащить обойму из рукоятки.
  2. Отключить предохранитель.
  3. Для проверки отсутствия патрона во внутренней части патронника необходимо отодвинуть затвор до упора назад. После фиксации затвора на задержку необходимо визуально проверить патронник.
  4. Отпустить затвор с режима задержки.
  5. Сдвинуть спусковую скобу немного вниз, а затем сместить ее влево. Скоба должна упереться в раму и находиться в дальнейшем в таком состоянии. Дополнительное удержание скобы при разборке осуществляется пальцем правой руки.
  6. Затем следует демонтировать затвор с рамы пистолета. Первоначально его отводят до упора назад, параллельно приподнимая его за тыльную сторону. В ходе передвижения затвор немного уйдет вперед от воздействия сжатой пружины и снимется с рамы.
  7. Установить спусковую скобу на штатное место.
  8. Удалить возвратную пружину, установленную по поверхности ствола. Деталь снимают вращательными движениями. При обратной сборке необходимо правильно установить ее на место. Ориентиром служит передний виток, имеющий уменьшенный диаметр.
  9. Провести очистку и нанести смазку на детали.
  10. Собрать пистолет в последовательности, противоположной разбору.

При монтаже затвора на штатное место следует завести конец пружины внутрь канала, имеющегося в затворе. Затем следует отвести затвор до упора назад, держа тыльную часть приподнятой.

В задней точке затвор опускают, вводя имеющиеся зацепы в специальные пазы на раме пистолета. Затем деталь затвора отпускают, и он резко возвращается до расположения крайней передней точки под воздействием пружины. При установке затвора на место не обязательно отводить в сторону скобу.

Для более тщательной проверки и чистки применяется полная разборка. Инструкция не рекомендует проводить такую операцию слишком часто, поскольку она приводит к износу материальной части пистолета Макарова.

Основными причинами проведения полной разборки являются длительное пребывание пистолета под атмосферными осадками, в условиях сильной запыленности и перед применением нового типа смазки.

При выполнении такой работы в нормальных условиях, ее выполняют на столе или любой плоской поверхности. Разборку оружия в полевых условиях производят на чистой подложке.

Полная разборка является логическим продолжением неполной и состоит из нескольких этапов:

  1. Снятие шептала и механизма для осуществления задержки затвора с рамы. Для этого следует мягко спустить курок, притормаживая его при помощи пальца. Снять кончик пружины шептала с точки крепления на задержке затвора. Снятие выполняется при помощи специального выступа, имеющегося на стержне протирки из комплекта инструмента. Затем следует провернуть корпус шептала до совмещения плоскости на правой цапфе с ответной прорезью в корпусе рамки. На следующем этапе понадобится приподнять детали вверх и аккуратно изъять из рамы.
  2. Отделение рукоятки и основной боевой пружины от рамы. Для демонтажа рукоятки необходимо выкрутить винт. В качестве отвёртки выступает стержень протирки или отражатель от задержки затвора. После выкручивания винта, пластиковый кожух рукоятки стягивают вниз. Для демонтажа пружины ее прижимают к основанию рукоятки, а затем сдвигают по ней вниз. Параллельно снимается задвижка пружины и сама она отделяется от прилива, выполненного на нижней части рукоятки (на ранних выпусках ПМ задвижка отсутствует).
  3. Разъединение курка со спусковым крючком, а также тяги спуска и рычага, служащего для взвода. Перед началом этого этапа переводят крючок в максимальное переднее положение до упора, одновременно поворачивая курок вперед. При повороте должны совпасть специальные плоскости, выполненные на осях курка с ответными поверхностями на раме пистолета. В этот момент курок сдвигается в направлении ствола, а потом снимается с рамы. Затем следует приподнять пальцами конец тяги от спускового крючка, а затем снять цапфу из ответного отверстия. Вернуть спусковую скобу обратно вниз, повернуть крючок немного вперед и демонтировать его из направляющих цапф в раме. После снятия крючка вернуть скобу назад.
  4. Снятие предохранительного устройства, ударника и выбрасывателя гильз с корпуса затвора. Для этого установить флажок предохранителя я в верхнее положение, отвести его в сторону и вынуть из посадочного места. Постукивая затвором о ладонь, вывести со своего места ударник пистолета. Уложить затвор на твердую поверхность, утопить стержнем протирки гнеток (стержень, на который одевается пружина) выбрасывателя гильз. Частично утопленную деталь провернуть вокруг фиксатора и снять. Затем следует вынуть сам гнеток с надетой на него пружиной.
  5. Разборка обоймы на составные части. При этом из магазина вынимается пружина и пластина, служащие для подачи патронов к патроннику.
    После выполнения всех запланированных работ сборку производят в обратной последовательности. Независимо от типа разборки, по ее окончании пистолет проверяют. В число проверок входят снятие и постановка на предохранитель, а также контроль функционала затворной задержки.

Технические характеристики

Основным назначением 9-мм пистолета Макарова является использование в качестве личного оружия для нападения и защиты на коротких расстояниях.

Технически исправный ПМ 9 мм в руках хорошего стрелка показывает отличные показатели по кучности огня. На дистанции 50 метров все пули ложатся в круг диаметром 320 мм, при этом на расстоянии 20 метров этот диаметр падает до 130 мм.

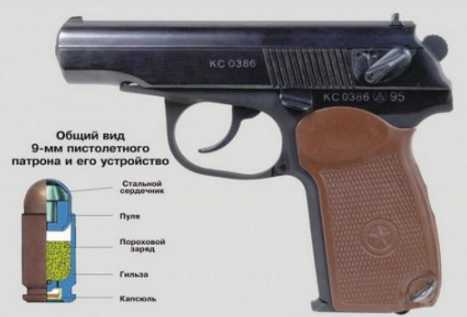

Стандартный патрон ПМ имеет в конструкции пулю со стальным сердечником, заключенным в свинцовую оболочку.

Из-за такой конструкции пуля не в состоянии пробивать стальные пластины и часто рикошетит при попадании в твердые поверхности.

Этот недостаток пытались исправить созданием новых типов пуль и патронов, некоторые из которых дошли до серийного производства. При этом убойная сила стандартной пули сохраняется на расстоянии до 350 метров.

Одной из таких разработок стал специальный бронебойный патрон 9*18 ПБМ (индекс 7Н25). В конструкции пули применен твердосплавный сердечник, покрытый алюминиевой аэродинамической оболочкой. За счет этого удалось снизить вес пули до 3,7 граммов, что позволяет стандартному пороховому заряду разогнать ее до скорости 519 м/сек.

Параметры отдачи при этом практически не изменились.

Такая пуля с 10 метров пробивает 5 мм лист из обычной углеродистой стали марки СТ3 или 2,4 мм лист из броневой стали. На расстояниях до 30 метров обеспечивается сквозное пробитие бронежилета 6Б5-12, при этом пуля может продолжать дальнейшее движение.

Параметр Значение
Вес пустого оружия 730 грамм
Вес снаряженного оружия 810 грамм
Длина ствола 93,5 мм
Число нарезов 4, направлены вправо вверх
Скорострельность До 30 выстр/мин
Дистанция прицельного огня До 50 метров
Начальная скорость стандартной пули Не ниже 315 м/сек

Модернизация

В самом начале 90-х годов был создан модернизированный вариант основного пистолета Макарова, получивший обозначение ПММ. Разработка такого варианта велась в рамках проекта «Грач», в результате которого появился современный пистолет Ярыгина.

Но это произойдет позднее, а в те годы работы привели к улучшению характеристик ПМ.

Одним из отличий такого пистолета стало применение усиленного патрона 9*18ПММ (индекс 7Н16), размещенного в новой двухрядной обойме вместимостью 12 патронов. Для использования таких патронов была усилена рама и внедрены спиральные насечки в патроннике.

Такие насечки позволяли удерживать гильзу при выстреле. Корпус обоймы стал несколько выступать из рукоятки, что улучшило удержание пистолета в руке и позволило несколько ускорить перезарядку. Измененная эргономика пластиковых накладок рукоятки способствовала улучшению точности стрельбы навскидку.

Для увеличения пробивной способности пуль, новый патрон получил увеличенный на треть пороховой заряд. Сама пуля изменила свою форму. Благодаря таким мероприятиям на расстоянии 20 метров пуля пробивает 3 мм лист из обычной углеродистой стали марки СТ3, а на дистанциях до 10 метров – армейский бронежилет Ж-81.

Прицельная дальность стрельбы из пистолета не изменилась и составляет 50 метров.

Параметр Значение
Скорость пули на выходе из ствола, м/сек 410…435
Кинетическая энергия пули на срезе ствола, Дж 485…505
Масса пули, г 5,54…5,8

Модификации на базе ПММ

Пистолет Макарова модернизированный производится в двух основных боевых версиях – ПММ 8 и 12, отличающихся типом и емкостью магазина. На основе пистолета ПММ 12 производится спортивный вариант ИЖ-70-100 (или 70-17А) под обычный патрон, оснащенный регулируемым прицелом и 12-патронным магазином.

Для экспортных поставок изготавливается Байкал 442, оснащенный стволом с 6-ю нарезами и обоймами на 8, 10 или 12 стандартных патронов. С осени 2015 года этот вариант пистолета получил сертификат для продажи на рынке РФ.

Для служебных целей поставляется ИЖ-71-100 (или МР-71Н с осени 2008 года), использующий ослабленные патроны 9*17К. Такие пистолеты комплектуются только 10-патронными обоймами.

Различные вариации и модификации

В СССР на базе ПМ не существовало никаких спортивных или иных версий. Единственной попыткой модифицировать пистолет стали опытные образцы оружия с рамой, изготовленной из полимерных материалов. Такие работы велись в самом начале 60-х годов в КБ Приборостроения в городе Туле. Полученные в ходе испытаний результаты не удовлетворили заказчика, и эксперименты дальнейшего продолжения не получили.

Ситуация резко поменялась в самом начале 90-х, когда на базе ПМ и ПММ были выпущены десятки вариантов спортивных, газовых и пневматических пистолетов Макарова под патроны различного калибра.

Самым распространенным стал ИЖ-70, рассчитанный на стандартный патрон и патрон .380АСР и оснащенный магазином на 8 патронов.

Он существует в нескольких исполнениях:

  • ИЖ-70-17А и 18А, под патроны 380АСР и ПМ соответственно, с регулируемыми деталями прицела.
  • ИЖ-70-17AS и 18AS, с хромированной внешней поверхностью.
  • ИЖ-70-17АН и 18АН, коммерческий вариант пистолета.

Кроме этих вариантов выпускались множественные вариации пистолета под использование газовых и травматических патронов. Наиболее популярными стали 9-мм 6П42-9 и 7,6-мм 6П42-7,6. Данные варианты представляют собой боевые варианты оружия с установленным в стволе штифтом, который не позволяет использовать настоящие патроны.

Точно такой же конструкцией является 6П42 (или ИЖ-79-8), разработанный под использование 8-мм газовых патронов.

В начале 2000-х годов стал популярным ИЖ-79-9Т (или аналогичный МР-79-9ТМ) «Макарыч», который предоставлял возможность стрельбы резиновой пулей при помощи специального 9-мм газового патрона РА. На заводе ЗИД был изготовлен ограниченной партией в несколько тысяч штук пистолет ПМ Т.

Все эти варианты были изготовлены на базе настоящего оружия и оснащались перегородкой в канале ствола.

Для служебного использования применяется МР-471, разработанный под использование травматического патрона 10*23 мм и серийно выпускается с 2004 года.

Вариантным исполнением является MP-80-13T, использующий в качестве боеприпасов патроны типа .45 Rubber. Отдельного упоминания заслуживает сигнальная версия пистолета под индексом МР-371, внешне похожая на «Макарыч». Боеприпасами для него служат капсюли типа «Жевело» или КВ21.

Массогабаритные макеты

На базе внешнего облика ПМ существует целый ряд пневматических и сигнальных пистолетов, отличающихся калибром и качеством изготовления. Например, фирма Umarex производит 6 мм вариант оружия под обозначением Legends Makarov с подачей газа из баллона. Пневматический пистолет достаточно точно имитирует своего боевого предка, в нем даже реализован режим постановки затвора на задержку. Широко известны еще два пневматических варианта оружия с внешним обликом ПМ – это Gletcher PM и Borner PM49. Оба варианта рассчитаны на применение в качестве патронов 4,5 мм стальных шаров. Затворные части этих пистолетов неподвижные.

Более простыми вариантами являются 4,5 мм Байкал МР-654К в стандартном черном корпусе и МР-654KS – с хромированными внешними деталями. Эти варианты производятся непосредственно на оружейном заводе в Ижевске. Пистолеты оснащены обоймами на 13 стальных шариков с диаметром 4,5 мм.

В пневматических копиях реализован принцип начала стрельбы, как у боевой версии – или нажатием с большим усилием на спусковой крючок или взведением курка большим пальцем. Ранние варианты МР-654 изготавливались на основе боевых пистолетов, и отличались лишь некоторыми деталями.

С ужесточением законодательства производство таких вариантов прекратили, и все современные пистолеты являются лишь имитацией внешнего облика ПМ. Режим затворной задержки, именуемый в пневматическом оружие блоубэк, на них отсутствует.

ПМ является непременным видом оружия во многих компьютерных играх. Например, в цикле игр S.T.A.L.K.E.R. он является самым распространенным и доступным типом вооружения.

Для желающих попробовать себя в роли виртуального стрелка есть игра, представляющая собой симулятор пистолета Макарова.

Недостатки модели

Одним из крупных недостатков оружия является большая склонность стандартных пуль к рикошетам от любых твердых поверхностей. Этот недостаток отчасти исправлен созданием новых типов патронов для пистолета Макарова. Другим минусом конструкции является несколько смещенный к стволу центр тяжести ПМ, что приводит к усталости руки стрелка при длительном ведении огня.

Но при 10-15 выстрелах это недостаток не замечается.

Заявленный гарантийный ресурс оружия не превышает 5 тысяч выстрелов. Однако есть масса примеров пистолетов с настрелом гораздо больше гарантийного. При этом они остаются в полностью исправном состоянии. На классическом ПМ емкость магазина является недостаточной, отчасти этот изъян устранили на модернизированных версиях пистолета, но и 12 патронов не являются хорошим показателем для современного оружия.

Лицензионные версии

Кроме СССР, пистолет Макарова производился на территории государств – членов Варшавского Договора. Такое оружие, как правило, шло для оснащения вооруженных сил той страны, где оно производилось. На территории ГДР с 1957 года официально производился Pistole M, являвшийся точной копией советского образца.

Были попытки создания на его базе варианта под патрон 380АСР, но они не смогли продвинуться дальше выпуска экспериментальных образцов. Тактико-технические характеристики немецкой версии пистолета Макарова не отличались от оригинальной модели. После объединения Германии пистолет остался в производстве, но только в виде коммерческой версии под обозначением Pistole Simson-Suhl Makarov.

Вторым крупным производителем лицензионных ПМ в Восточной Европе стала Болгария. Такие пистолеты имели название Makarov и изготовлялись в сухопутном и военно-морском исполнении.

Сравниваем ПМ и ПММ

В 1990 году появилась версия Arsenal Р-М01, которая отличалась эргономикой спусковой скобы и рукоятки. Эти пистолеты выпускались в спортивных и гражданских версиях под патроны 380АСР и 9*18, и могли иметь хромированное покрытие внешних элементов.

Мелкими сериями производился Б1300, имевший укороченную рукоятку с измененным дизайном накладок.

Третьим производителем стал Китай, запустивший в 1959 году серийное производство армейского пистолета под обозначением Type 59 и учебно-спортивного варианта Norinco Sporting Pistol.

После распада СССР крупным поставщиком различных вариантов пистолетов на основе Макарова стала Украина. В разные периоды времени на украинских заводах были выпущены травматические версии ПМР (он же «Вий»), ПМ-Т, ПМ-ГТ, ПМ-РФ и «Беркут».

В основе всех этих конструкций лежат боевые пистолеты Макарова, которые после обретения Украиной самостоятельности остались храниться на армейских складах в больших количествах. Характерной чертой всех украинских травматических Макаровых является вваренная в ствол предохранительная пластина. Обратная переделка такого оружия в боевой вариант невозможна. Все травматические пистолеты созданы под патрон 9 мм РА.

В начале 2013 года небольшая компания «СЕМ» начала выпуск пистолета ПМФ-1, переделанного под использование 4-мм патрона системы Флобера. В таких патронах в качестве метательного заряда используется только капсюль, что обеспечивает его низкую мощность. В конструкции ПМФ-1 установлен барабанный магазин на 5 патронов, т.е. фактически пистолет превратили в револьвер, барабан которого находится внутри корпуса.

Заключение

В настоящее время началось постепенное вытеснение имеющихся на вооружении ПМ и ПММ более современным пистолетом Ярыгина. Но этот процесс продлится очень долго, поскольку на складах хранится огромное количество новых ПМ различных годов выпуска.

Кроме России, пистолет широко используется в вооружённых силах и органах охраны правопорядка многих государств, поэтому и там не следует ожидать его скорого снятия с вооружения.

Видео

warbook.club

Пистолет Макарова модернизированный: история и ТТХ

Эта статья-обзор о модернизированном пистолете Макарова, ПММ, оружии ближнего боя. Мы решили детально разобрать его тактико-технические характеристики (ттх), а также понять, чем ПМ отличаются от ПММ.

Зачем был модернизирован Пистолет Макарова?

Пистолет Макарова модернизированный — девятимиллиметровый пистолет российского производства, сконструировали инженеры Шигапов и Плецкий в начале девяностых годов двадцатого века в рамках НИОКР «Грач». Его выпускает Ижевский завод. ПМ создали из-за потребности Советской армии в компактном удобном и безопасном оружии самообороны офицеров. Именно ПМ до девяностых был главным оружием милиции. Он должен был превосходить характеристики пистолета ТТ.
Модернизированный ПММ начали выпускать уже в девяносто назрела объективная необходимость в огнестрельном оружии, использующем мощные патроны с большим останавливающим и пробивным действием. При этом стремились сохранить базовую конструкцию пистолета Макарова, не раз подтвердившего свою надежность за 40 лет успешного использования.

Как выглядит ПММ

Поэтому огнестрельный ПММ очень схож с ПМ, а тот, в свою очередь, был схож по своей конструкции с немецким пистолетом Вальтер образца двадцать седьмого года. Пистолет выполнен из стали почти полностью, возвратная пружина облегает ствол, предохранитель находится на затворе, блокируя ударник при включении, безопасно снимает курок со взвода, запирает шептало и затворы. После выключения предохранителя первый выстрел производится самовзводом. Защелка фиксации располагается в нижней части рукояти позади окна для магазина. Щечки на рукояти пластиковые, коричневого или черного цвета, покрытые мелким рифлением.

Видео: история пистолета Макарова

Отличие ПММ от ПМ

От ПМ образца пятьдесят первого года модернизированный пистолет Макарова отличается увеличенным до двенадцати патронов магазином. Прицел у модернизированного ПМ не регулируется, а кнопка затворной задержки стала значительно удобнее. Сама конструкция у пистолета осталась без изменений. Поэтому семьдесят процентов деталей ПММ взаимозаменяемы с ПМ. У ПММ усилена рамка и увеличен вес затвора. Максимально возможное давление при использовании мощного патрона в канале ствола выросло на целых пятнадцать процентов, что привело к усилению отдачи.

Модификации ПММ

  • ПММ-8 – разновидность ПММ, рассчитанная на патрон калибра 9Х18 мм, с магазином на восемь патронов, боевой пистолет.
  • ПММ-12 – разновидность ПММ, рассчитанная на патрон калибра 9Х18 мм, с магазином в двенадцать патронов.
  • ИЖ-70-100 или ИЖ-70-17А – пистолет спортивного типа, модели девяносто четвертого года, рассчитанный на патрон 9Х18 мм.
  • ИЖ-71-100, который выпускается с сентября две тысячи восьмого года под названием МР-71Н — служебная модификация, рассчитанная на патрон 9Х17мм, имеет магазин емкостью 10 патронов, боевой пистолет.
  • Байкал 442 — экспортная модификация ПМ, рассчитанная на патрон 9Х18 мм, спортивный пистолет.
  • МР-654 К – пневматический пистолет на базе ПММ. 654 К по сути — точная копия Макарова, да и собран он из некоторых деталей боевого ПМ, все его детали подвижны, а функционал активен, можно стрелять как самовзводом, так и с помощью предварительно взведенного курка.
  • М-59 – пистолет Макарова китайского производства от фильмы Norinco.
  • МР-371 — сигнальный шумовой пистолет, копия ПМ, только вместо боевых патронов МР 371 стреляет с помощью специальных картриджей со вставленными в них капсюлями.

Технические данные модифицированного пистолета Макарова

  • Калибр – 9 Х 18.
  • Вес незаряженного оружия — 760 грамм.
  • Длина пистолета — 167 миллиметров.
  • Высота пистолета — 127 миллиметров.
  • Ширина пистолета — 34 миллиметра.
  • Длина ствола — 93,5 миллиметров.
  • Принцип работы ПММ состоит в полусвободном откате затвора с канавками в патроннике.
  • Скорость пуль с патроном ПММ — 430 метров в секунду.
  • Скорость пуль с патроном ПМ — 315 метров в секунду.
  • Скорострельность — 30 в\м.
  • Нарезы правосторонние — 4.
  • Шаг нареза — двести шестьдесят миллиметров.
  • Прицельная дальность ПМ — 50 метров.
  • Емкость магазина — двенадцать патронов.

Новые патроны для ПММ

Кроме того, ПММ был создан для использования нового патрона 9Х18 ПММ со стальным сердечником и головной частью конической формы. При этом начальная скорость пули составляет около 420 метров в секунду, а ее энергия равна 494 Джоулей. Ее пробивное действие и скорость также существенно возросли. Бронебойные пули патрона 9Х18 у ПММ имеют массу в 3,55 грамма. Такая пуля способна пробить кевларовый бронежилет со стальной пластиной в 2,4 миллиметра толщиной с десяти метров. Усиленный вариант этого патрона имеет пулю еще более легкую по массе, но с усиленным пороховым зарядом, большей убойной силой и скоростью в 430 метров в секунду. Этот патрон близок по мощности и эффективности к патрону Parabellum 9Х19.

Созданы были и патроны с экспансивными пулями с большим останавливающим действием. Магазин ПММ двухрядный, в верхней части переходящий в однорядный и вмещающий двенадцать патронов. Вследствие того, что был использован высокоимпульсный патрон изменили конструкцию патронника. На его внутренней поверхности есть три винтовые канавки, которые сильно увеличивают сопротивление трением когда гильза движется назад. Это обеспечивает торможение отката затвора и снижает отдачу. Пистолет имеет эргономичные щечки рукоятки с боковыми выступами. Усилены рама и затвор, у ПММ вырос запас прочности, оружие увеличилось в габаритах и в массе, при этом его боевые качества улучшились.

Предназначение ПММ

Пистолет ПММ не заменил обычный боевой ПМ в армии и в полиции. Кроме того, использование таких мощных боевых патронов, как 57-Н-181-СМ в стандартных ПМ нередко приводит к повреждению пистолета. Из-за широкого распространения таких боеприпасов в ВС и в правоохранительных структурах возникал риск того, что обычные пистолеты Макарова станут заряжать этими не рассчитанными на их прочность патронами пулями и вызвать травмы у стрелков или поломку пистолетов. Кроме того, у ПММ отдача сильнее, его резче подбрасывает при выстреле — а это затрудняет точную скоростную стрельбу. Сейчас ПММ использует в ФСО и в нескольких подразделениях МВД Российской федерации, состоит ПММ на вооружении в ФСБ в во вневедомственной охране МВД, в ФССП. Кроме того, ПММ используется как наградное оружие.

Недостатки ПММ

В магазинах устройства пружина работает с некоторым перенапряжением и по этой причине быстро теряет свою упругость, что приводит приводит к задержкам стрельбы. Кроме того, подаватель сделан из некачественной пластмассы, поэтому образуются трещины, подаватель изнашивается и у него ломается зуб.

Разборка ПММ

Разборка пистолета бывает полной и неполной. Неполную разборку проводят для того, чтобы почистить его , смазать и осмотреть на предмет неисправностей. Полную разборку осуществляют в случаях, когда пистолет нуждается в тщательной чистке: сильно загрязнен, находился под дождем, в снегу, если его владелец собирается перейти на новую смазку или пистолет нуждается в ремонте. Полная разборка ПММ не может быть частой, так как этот процесс может ускорить изнашивание механизмов и деталей пистолета. Стоит помнить о нескольких правилах разборки и сборки ПМ и ПММ:

  1. Делать разборку устройства нужно на столе или скамье, а в полевых условиях — на чистой подстилке.
  2. Механизмы и части кладутся в порядке разборки, обращаться с ними нужно осторожно, без резких движений.
  3. После полной разборки стоит провести тщательную чистку оружия.
  4. Сначала извлекается магазин, пистолет при этом удерживайте за рукоять правой рукой,при этом большой палец левой руки отводит защелку магазина до отказа, указательный палец оттягивает выступающую часть крышки магазина, извлекая его из основания.

Видео: как разобрать пистолет Макарова

Как перезарядить одной рукой

militaryarms.ru

Патрон 9×18 мм ПМ. Почему его называют «патрон, живущий на последнем вздохе»? История создания, характеристики | Законы и безопасность

Про пистолет Макарова написано не просто много, а очень много. Легенда… А вот давайте рассмотрим плюсы и минусы патрона, которым стреляет этот легендарный пистолет. О нём как раз если и пишут, то в основном в негативном ключе: дескать, и слабый сей боеприпас, и не современный… И то… и сё… В общем, «пригоден только чтобы застрелиться». А это совсем не так.

История этого патрона, точнее его далёкого предка, началась в 1908 г. В это время фирмой Кольт был разработан патрон для компактного самозарядного пистолета, известный сегодня в Европе как 9×17 Kurz, а в США как .380 ACP. На его основе в Германии, в 30-х годах прошлого века, путём простого удлинения гильзы с 17 до 18,5 мм, был создан более мощный патрон 9×18 Ultra. Предполагалось, что патрон этот будет использоваться в полицейском оружии, например, в пистолете типа Вальтер ПП, так как был он несколько слабее военного пистолетного патрона 9х19 мм Парабеллум.

По окончании Второй мировой войны военное руководство СССР озаботилось заменой устаревших образцов пистолетов: револьвера системы Наган и пистолета ТТ, на более совершенное оружие. «По условиям конкурса требовалось создать пистолет со свободным затвором и самовзводным ударно-спусковым механизмом. В качестве отправной точки конструкторам предлагался хорошо себя зарекомендовавший Walther PP, выпускавшийся с 1929 г». Википедия. Кроме того, у населения «на руках» после войны осталось огромное количество оружия под патрон 7,62×25 мм, пистолетов ТТ и пистолет-пулемётов ППШ-41 и ППС-43, изъять которые в то время не было никакой возможности. Поэтому новый пистолет предполагалось делать под совершенно новый патрон, а не продолжать выпуск старого.

Первоначально техническое задание предусматривало создание пистолетов в двух калибрах: 7,65 мм и 9 мм. Однако потом, из экономических соображений, оставили один калибр: 9 мм. За основу создания боеприпаса были взяты характеристики немецкого патрона 9×18 Ultra, так как на основе этого патрона можно было создать довольно простой пистолет.

Новый советский патрон был разработан конструктором Б. В. Сёминым на основе гильзы патрона для пистолета ТТ, обрезанной на расстоянии 18 мм от основания. Это позволило применить для производства нового патрона технологии, оборудование и измерительную технику, которая применялась для производства патрона 7,62×25 мм ТТ.

Производство нового патрона началось в 1951 году, одновременно с принятием на вооружение пистолета Макарова. Тогда и назвали новый патрон 9×18 мм ПМ (9-миллиметровый патрон для пистолета Макарова с длиной гильзы 18 мм).

На испытания патрон был представлен в латунной гильзе и с оболоченной свинцовой пулей. После, из экономических соображений, дорогую латунную гильзу заменили дешевой биметаллической, а в пулю, для экономии свинца, стали запрессовывать грибовидный стальной сердечник. Это ухудшило баллистические характеристики, но повысило пробиваемость неметаллических преград (дерево, мягкий бронежилет).

Технические характеристики:

Калибр: 9 мм.
Реальный диаметр пули: 9,25 мм, что по западной классификации соответствует 38-му дюймовому калибру.
Начальная скорость пули: 310 (ПМ) — 340 (АПС и современные пистолет-пулемёты) м/с.
Дульная энергия: 300 Дж и выше.

Достоинства

Малая энергия позволяет делать простое и надёжное оружие со свободным затвором и неподвижным стволом. Так, пистолет Макарова разбирается всего на 14 частей. Эта простота является залогом долгой и надёжной работы оружия. Стандартный П М рассчитан на 40 000 выстрелов.

Достаточное останавливающее действие, на уровне или чуть выше, чем у патрона к пистолету ТТ. И это при низкой скорости и энергии. Если пуля, выпущенная из пистолета ТТ, пробивает тело человека и летит дальше, то пуля, выпущенная из пистолета ПМ, застревает в теле человека, передавая ему всю свою энергию. Образуется тяжелая рана, особенно, если пуля попадает в кость.

Тихий выстрел. Низкая дозвуковая скорость пули и неподвижный ствол дают возможность делать эффективные глушители звука выстрела. И пистолет Макарова, и автоматический пистолет Стечкина, а также современные пистолет-пулемёты под «макаровский» патрон имеют бесшумные версии, заряжаемые штатными патронами. А вот для более мощных патронов приходится делать специальные «бесшумные» версии как патронов, так и самого оружия, так как автоматика штатного оружия не работает на ослабленной версии патрона.

Недостатки

Малая мощность. Да, по сравнению с американскими пистолетными супермагнумами 50 калибра (.50 Action Express, .500 S&W Magnum), патрон действительно выглядит… игрушкой. Однако… На момент разработки патрон 9×18 ПМ превосходил по энергетике патроны к револьверу Наган и пистолету Коровина и имел такое же останавливающее действие, как патрон к пистолету ТТ. «Кстати, мощность пистолета Макарова сопоставима с мощностью американских револьверов калибра .38 Special, любимого оружия их копов на тот момент, а уж янки не отличаются любовью к слабому оружию». Кстати, в настоящее время сконструирован патрон 9×18 ПММ повышенной мощности, но об этом чуть ниже.

Для военных целей патрон ПМ однозначно слабый. Однако и военные, и милиция как-то обходились, другого пистолетного патрона в СССР не выпускалось.

Посредственная точность выстрела. Больше относится к самому оружию, но пуля этого патрона имеет «миномётную траекторию» полёта, быстро падает. Однако, по словам специалистов, «пристрелявшись, очень неплохо стреляется навскидку, с 25 метров магазин укладывается в круг диаметром 35 см». Для самообороны и полицейских операций вполне достаточно.

Высокая вероятность рикошета. Хотя пуля округлой формы и с малой энергией рикошетит гораздо меньше, чем длинная, узкая и скоростная пуля пистолета ТТ. Но при попадании в металлические или каменные препятствия пуля с грибовидным стальным сердечником не мнётся, а отскакивает от препятствия как мячик.

Современные специалисты считают, что недостатков у патрона больше, чем достоинств. Однако пистолет Макарова до сих пор остаётся самым массовым полицейским и военным пистолетом как в России, так и в странах бывшего СССР. Свои функции «показателя статуса» и личного оружия он исправно исполняет.

Окончание следует…


shkolazhizni.ru

Патрон 9×18 мм ПМ. Почему его называют «патрон, живущий на последнем вздохе»? Типы патронов, оружие, перспективы | Законы и безопасность

Типы патронов:

Обычный патрон. Пуля со стальным сердечником массой 6,1 или 5,9 г.

Патрон с трассирующей пулей. Предназначен для целеуказания или корректировки огня. Обозначается аббревиатурой ППТ на коробке и полоской зелёного лака по верхней кромке гильзы, в месте соединения с пулей.

9 БЖТ — патрон с цельностальной пулей для поражения защищенных целей. Так и остался экспериментальным патроном, серийно не выпускался.

Патрон с экспансивной пулей для большего останавливающего действия. Несколько модификаций: СП-7, 9 Ппэ — патрон с экспансивной пулей ПЭ, 9×18 РГ028 — патрон с экспансивной пулей повышенной пробиваемости, и 9×18 ПСВ — коммерческий патрон.

СП-8 — патрон пониженной мощности для антитеррористических подразделений. Пуля этого патрона не способна разрушить фюзеляж самолёта. Вершина пули этого патрона окрашена в фиолетовый цвет.

9х18 ППО — полицейский патрон с пулей без стального сердечника.

9х18 ПСО — спортивно-охотничий коммерческий патрон.

Учебная и холостая модификации

9×18 мм ПБМ (патрон бронебойный для пистолета Макарова). Создан для поражения целей, защищённых бронежилетами. Заменил патрон БЖТ. Дело в том, что цельностальная пуля патрона БЖТ портит оружие, быстро стачивает нарезы в стволе. Импульс нового патрона, благодаря лёгкой пуле, равен импульсу штатного патрона. Стрелять можно из любого пистолета, под макаровский патрон.

Пуля представляет собой острый закалённый стальной сердечник, «одетый» в лёгкую алюминиевую «рубашку». Сердечник выступает из оболочки. При попадании в стальную или титановую пластину «рубашка» легко сползает с сердечника, а тонкий и прочный сердечник, пробивая преграду, летит дальше. По цели, незащищённой бронежилетом, бронебойная пуля «работает» аналогично штатной пуле макаровского патрона.

Слабость патрона пытались исправить более мощными зарядами пороха. Так появился патрон 9×18 мм ПММ (для пистолета Макарова модернизированный). Эти патроны превосходят по мощности стандартный макаровский патрон почти в 1,7 раза. Однако стрелять этими патронами из штатного ПМ опасно, пистолет не рассчитан на такие нагрузки. Эти патроны могут использоваться только в модернизированном пистолете Макарова (ПММ) или пистолет-пулемётах калибра 9×18 мм. Отличительная особенность: конусообразная пуля.

Оружие под этот патрон:

Пистолет Макарова (ПМ). Легендарный, неубиваемый советский полицейско-военный пистолет, широко используемый и в настоящее время.

Автоматический пистолет Стечкина (АПС). Автоматический пистолет, принятый на вооружение почти одновременно с ПМ, для вооружения «персонала, которому не положен автомат Калашникова» (гранатомётчиков, экипажей боевых машин и т. д.).

Другие пистолеты, например, пистолеты ОЦ-27, Пернач, Бердыш… Револьвер ОЦ-01 Кобальт… Экзотическое оружие, о котором довольно мало известно.

Российские пистолет-пулемёты Кедр, Клин, Кипарис, Каштан и Бизон.

Поскольку патрон был распространён и в странах Варшавского договора, есть и оригинальные разработки под этот патрон, например, польский пистолет П-64 и чешский пистолет-пулемёт Скорпион (Sa vz.65). Из бывших советских республик свой пистолет под этот патрон разработала Украина.

Выпуск в настоящее время

В России патрон выпускается в Туле, Новосибирске и Барнауле.

За рубежом патрон для пистолета ПМ выпускается в бывших странах Варшавского договора (Румынии, Польше, Болгарии, Чехии) и Китае.

После распада СССР и Варшавского договора огромное количество пистолетов ПМ попали в США. Спрос породил предложение, и в настоящее время в США выпускается несколько модификаций патрона 9×18 мм ПМ.

Выпускают эти патроны в Америке множество фирм, в том числе и самые известные: «Remington», «Cor-Bon», «Hornady» «CCI-ammunition»… Лучшим патроном для пистолета Макарова американцы считают патрон фирмы «CCI-ammunition» с дульной энергией 350 Дж (у штатного советского патрона — 300 Дж). Практически все американские патроны к пистолету ПМ имеют экспансивную полость для большего останавливающего эффекта. И только в США выпускается оригинальный дробовой патрон для пистолета Макарова.

Перспективы

Хорошего мало. Хотя на складах в России и других странах бывшего СССР лежит огромное количество пистолетов Макарова и патронов к нему, пистолет этот безнадёжно устарел и спешно меняется на более современное оружие. Попытки реанимировать ПМ выпуском более мощного патрона особого успеха не имели.

В современной российской армии патрон к пистолету Макарова постепенно заменяется более мощным 9х19 Парабеллум. Справедливости ради отметим, что автоматический пистолет Стечкина (АПС) и в наше время широко применяется антитеррористическими подразделениями, но это не от хорошей жизни, а просто потому, что заменить его пока нечем.

И немного личного. Если бы в нашей стране разрешили покупать короткоствол в «личное пользование», первым моим пистолетом однозначно был бы ПМ. Я тоже разделяю эмоции американца, рассказом о котором началась эта статья. Несмотря на слабый патрон, лучше оружия для самообороны и повседневного ношения я просто не знаю. Малый вес, комфортная отдача, практически не требует обслуживания…

Да и просто это частичка истории страны, которой на карте уже нет, но я в ней родился и вырос. Но пока действует современный российский «Закон об оружии», включаю губозакаточную машинку…


shkolazhizni.ru

Пистоле Макарова / ПМ. Обзор, фото, видео, характеристики.

Подборка фото с ПМ

Пистолет Макарова (пистолет ПМ, под индексом ГРАУ-65-А-125) был разработан в 1948 году советским оружейником Николаем Федоровичем Макаровым (1914-1988) в ЦКБ-14.

В 1947-19478 годах Армия устроили конкурс по созданию нескольких основных видов пистолетов: автоматический длинноствольный (им стал пистолет И.Я. Стечкина) и малогабаритный полуавтоматический (им стал ПМ). Новые пистолеты должны были стать основными пистолетами для Армии и МВД заменить револьвер Наган и пистолет ТТ, военные хотели увидеть пистолет в двух калибрах 7,62 мм и 9 мм, позже военные остановились на 9х18 мм патроне с энергией пули в 300 Дж (создатель патрона Б.В. Семин), которая обладала лучшим останавливающим действием. Так же условием к новому пистолету стало, что он должен был иметь неподвижный ствол и свободный затвор, который при выстреле взводил ударно-спусковой механизм и досылал новый патрон. Полная разборка ПМ.
В конкурсе по создания нового пистолета приняли знаменитые оружейники: С. Г. Симонов, Ф. В. Токарев, И. Я. Стечкин, С. А. Коровин, П. В. Воеводин, К. А. Барышев, Н. Ф. Макаров, А. И. Лобанов, Г.В. Севрюгин, А.А. Климов, И.И. Раков. Хоть и конкурс был для Армии Советов, но в нем приняли зарубежные пистолеты, как FN model 1910/22, Beretta M1934, Sauer 38H, Mauser HSc, Walther PP. Комиссия, принимавшая образцы для испытаний после обзора представленных образцов решила остановится на пистолете оружейника Н.Ф. Макарова, так как имел более лучшее технические характеристики. Так же с одобрением модели пистолета были даны задачи по устранению конструктивных недочетов пистолета. В 1951 году Пистолет Макарова официально поступил на вооружение Советской Армии и правоохранительных органов, а его выпуск был уже освоен в 1949 году в Ижевске, где была изготовлена пробная партия из 5000 пистолетов.
Как вспоминал сам конструктор Николай Федорович Макаров: «Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трёх часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надёжность и живучесть.»
За основу по созданию пистолета Макарова был взят немецкий пистолет Walther PP выпускавшийся с 1929 года имевший положительные отзывы оружейников.

Пистолет Макарова (пистолет ПМ) сильно отличался от своего «папы» Walther PP, так как в нем была решена проблема задержка при утыкании патрона в патронник при подаче. Подача патрона хи магазина стала максимально близка к высоте патронника, что резко уменьшало шансы перекосы патрона и его заклинивания. Ударно спусковой механизм отличался от «папы» Walther PP-кнопка отделения магазина была переделана в защелку, которая располагалась снизу рукоятки, что делало случайное выпадение магазина маловероятным. Так же в конструкцию пистолета был добавлена затворная задержка, что давала огромный плюс при перезарядке пистолета новым магазином, а также сигнализировало стрелку, что патроны закончились. Помимо новых усовершенствований в пистолете были учтены факторы для будущего массового производства пистолета. Увеличен запас прочности и ресурс пистолета в экстремальных условиях, объединение нескольких частей в одну часть.
Пистолет Макарова получился весьма простым и надежным пистолетом доказательством чего является миллионы изготовленных пистолетов, наличием лицензий на производство в других странах (Германия, Китай, Украина, Болгария) мира, а также множестве видов модификаций спортивного и не летального действия, которые имеют абсолютное сходство по конструкции с пистолетом Макаровым (пистолет ПМ). Пистолет Макарова состоит на вооружение 25 стран мира. Самую высокую оценку по качеству специалисты отдают пистолету выпускаемого в Германии.
По одной из версии пистолет называют «русским Вальтером ПП», якобы пистолет не был изобретен, а уже был создан во время ВМВ (1945 году при отступлении немецких войск) в Германии в городе Зелла-Мелис на заводе «Вальтер», где был оружейный завод с оборудованием, чертежами и опытными образцами оружия. Но данную версию можно поставить под большое сомнение, так как сначала данный завод посетила Третья Армия США, которая первой оказалась на заводе и вынесло с него самое ценное, а лишь спустя несколько месяцев после Потсдамской конференции город отошёл в сферу влияния СССР, а Советской армии досталось только оборудование, которое было вывезено в СССР.

Пистолет Макаров стал синонимом надежности боевого оружия для военных и сотрудников правоохранительных органов, а также элементов криминальной среды. Несмотря на его надежность Пистолет Макарова ПМ стали обвинять в недостатках (моральное старение, маломощный патрон, малое количество патронов в магазине, не удобная скоба для изъятия магазина, малая кучность при стрельбе более 50 метров), но при этом данные недостатки не справедливы, так как пистолет изначально предназначался для других целей ( как и многие другие пистолеты), а не для часовой перестрелки с преступником в бронежилете, который от стрелка в 50 метрах. Задача пистолета для сотрудников МВД и армии выполняется на все 100%: оружие на короткие дистанции, надежность, останавливающий эффект. А для пробивания бронежелетов за 50-100 метров и магазином на 12-15 патронов для спецназа созданы другие образцы пистолетов. Так же не надо забывать про вопрос «А куда девать изготовленные пистолеты ПМ?». Да и на замену пистолета Макарова, как показала практикам с револьвером Наган и пистолетом ТТ пройдет не один десяток лет. Ну еще немного еды для размышления: «Почему, часто мы видим сотрудников элитных подразделений с ПМ, а не с другими моделями пистолетов, ведь их финансирование и возможности на порядок выше, чем у обычных сотрудников МВД?».
Николаю Федоровичу Макарову удалось добиться того, что пистолет находясь в разных климатических условиях эксплуатации при реальных боевых действиях оставался безотказным и спасал жизнь его владельцам. Пистолет ПМ прошел реальные боевые испытания во Вьетнаме, Афганистане, Чечне, где оружие после длительного отсутствия ухода оставался надежным и готовым к бою. Пистолеты, произведённые в 1960-ых годах отличались ресурсом в 40 000-50 000 патронов, а современные имеют в 5000-7000 выстрелов. В 1970 году были снижены нормы по ресурсу пистолета с 5000 выстрелов до 2500 выстрелов.

Принцип действия.
Автоматика пистолета действует на отдаче затворной рам, которая взводит ударно-спусковой механизм, извлекает стреляную гильзу и подает в патронник из магазина новый патрон. При израсходовании патронов пистолет становится на затворную задержку, что ускоряет перезаряду, а также служит сигналом стрелку об израсходовании патронов. Спусковой механизм допускает ведение только одиночного огня, а также позволяет производить стрельбу с предварительным взводом и без взвода курка (при нажатии на спуск надо больше силы). Подача патронов происходит из однорядного магазина на 8 патронов. На практике владельцы пистолета ПМ вставляют 9-ый патрон в патронник.
Продолжением пистолета Макарова можно назвать пистолет Макарова Модернизированный ПММ имеющий большей емкости магазин и использующий более мощные патроны, а так же модернезированный пистолет ОЦ-35 с дульным-тормозом компенсатором. Частично при создании бесшумного пистолета 6П9 6П9 была использована конструкция Макарова.











Технические характеристики пистолета Макарова / ПМ
 Количество выстрелов  8 в магазине+1 в патроннике
 Диаметр ствола  9х18 ПМ
 Боевая скорострельность  30 выстрелов в минуту
 Прицельная дальность  50 метров
 Максимальна дальность стрельбы  нет данных
 Начальная скорость вылета  315 м/с
 Мощность  нет данных
 Автоматика  отдача свободного затвора
 Вес  0,73 кг + 0,08  кг патроны
 Размеры  161x127x30,5



warbook.info

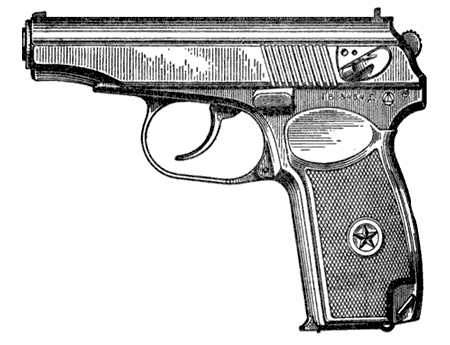

Пистолет Макарова ПМ — Обзор частей и деталей, разборка и сборка, ТТХ пистолета

Пистолет Макарова является девятимиллиметровым самозарядным пистолетом, состоящим на вооружении с 1951-го года. Это личное оружие работников силовых структур СССР и постсоветских стран.

В 1947–48-м году был проведен конкурс на создание нового компактного пистолета, которым планировали вооружить старший командный состав армии СССР.

Помимо идеи разработки длинноствольного автоматического пистолета для линейных офицеров, которым стал пистолет Стечкина, было принято решение создать малогабаритное «оружие мирного времени» для старших офицеров.

Отправной точкой для конструкторов был предоставлен Walther PP. Совокупность характеристик пистолета ПМ – который разработал Николай Макаров – сделала его победителем конкурса. Конструктором была усовершенствована базовая система «Вальтера». В частности, в ПМ Макарова было реализовано упрощение конструкции и эксплуатации пистолета, повышение надежности в экстремальных условиях, уменьшение числа деталей за счет увеличения их функциональности.

После распада СССР пистолет Макарова ПМ остается оружием силовых структур в разных странах. Существует множество версий ПМ – в том числе пистолет Макарова 654К. Это пневматическая модификация, которая также называется «Байкал МР 654К» или «ИжМех Байкал МР 654К».

Виды пистолетов Макарова

Пистолет Макарова выпускался в различных вариантах, в разных странах.

В России среди боевых ПМ – это пистолет Макарова модернизированный (ПММ), созданный в начале 1990-х годов. Эта модель с более мощным патроном 9х18 мм ПМ получила усиленную рамку и более удобную рукоятью, ее детали на 70% подходят к ПМ и наоборот. Разработанная в конце 1990-х модель МР-448 «Скиф» с тем же патроном отличается полимерной рамкой, которая позволяет снизить вес пистолета.

Также вначале 90-х была создана коммерческая версия боевого пистолета Макарова – ИЖ70, которая получила позиционирование спортивно-тренировочного пистолета, и выпускалась в разных модификациях с незначительными изменениями. Существует еще один спортивный пистолет – Байкал 442, являющаяся современной версией ПММ, которая имеет кнопочную защелку магазина. ИЖ-71 – служебный вариант с патроном 9х17, с 2008-го выпускается как МР-71.

Для того чтобы получить первоначальные навыки в обращении с оружием, а также для развлекательных стрельб отличным вариантом является популярный пневматический пистолет «Байкал МР-654К». По внешнему виду этот пневматический ПМ полностью повторяет боевую модель. В пневматическом пистолете Макарова МР реализована та же прочность механики и надежность конструкции, а также удобство пользования. Данный пневматический пистолет Макарова использует для стрельбы стальные шарики ВВ и газовый баллончик.

Существует большое число моделей травматических пистолетов Макарова. В России – это, в частности, пистолет МР-471, выпускаемый серийно с 2004-го года, представляющий собой нелетальное оружие ограниченного поражения. Он популярен благодаря внешнему и конструктивному сходству с боевым ПМ, невысокой цене и надежности, за исключением конструкции ствола различных версий. В Украине выпускается множество травматических ПМ, изготовленных путем переделки серийного ПМ. Это, в частности, ПМР, «Вий», ПМ-Т, «Беркут», ПМ-ГТ.

Среди газовых пистолетов Макарова – выпущенные в России МР-79-9ТM «Макарыч», который может стрелять резиновыми пулями под патрон 9 мм Р. А.; 6П42-7.6 и 6П42-9 – под патроны 7,6 и 9 мм соответственно. Существует и сигнальный пистолет Макарова – МР-371, в котором применяются капсюли «Жевело» и КВ21, и который повторяет внешний вид ИЖ-79-9Т. В Украине с 2013-го года выпускается пистолет Макарова Флобера – ПМФ-1 с 5-ю зарядами калибра 4 мм.

Обзор деталей и частей пистолета Макарова

Обзор пистолета Макарова относительно его устройства стоит начать с принципа его действия. В его основе лежит отдача со свободным затвором. На запирание ствола влияет масса затвора и упругость возвратной пружины, которая надета на ствол. 9 мм пистолет Макарова отличается ударно-спусковым механизмом, имеющим двойное действие с открытым курком. В ударнике нет пружины, которая удерживает его в заднем положении.

Следует отметить простоту конструкции и многофункциональность частей пистолета Макарова. Затворная задержка исполняет роль держателя гильз; боевая пружина – это также пружина рычага взвода, пружина шептала и пружина отбоя курка при постановке на предохранительный взвод; нижний конец пружины – пружина защелки магазина.

Основные части пистолета Макарова:

  • ♦ рамка, включающая ствол и спусковую скобу;
  • ♦ затвор, включающий ударник, выбрасыватель и предохранитель;
  • ♦ возвратная пружина;
  • ♦ УСМ – ударно-спусковой механизм;
  • ♦ рукоятка и винт;
  • ♦ задержка затвора;
  • ♦ магазин.

После установки магазина и досыла патрона в патронник пистолет можно ставить на предохранитель. В этом случае происходит блокировка отведенного от ударника курка, отведенного вперед спускового крючка, и затвора. Поставленный на предохранитель, ПМ является готовым к ношению. Флажок предохранителя, который находится на затворе в задней части с левой стороны, перед тем, как произвести выстрел, нужно переместить вниз. Курок будет стоять на предохранительном взводе, ПМ станет готовым к выстрелу способом самовзвода.

Первое нажатие на курок требует большего усилия – порядка 3,5 кг, так как происходит взведение курка. При последующих выстрелах нужно небольшое усилие – около полутора килограмм. Взведение курка после того, как пистолет снят с предохранителя, можно произвести вручную, чтобы выстрел был более точным. Курок можно снять с боевого взвода – его необходимо придерживать большим пальцем и нажимать на спусковой крючок.

После израсходования всех патронов происходит установка затвора на затворную задержку – снять его можно, используя рычажок на рамке с левой стороны. Патрон пистолета Макарова калибром 9 мм состоит из таких частей: гильза, капсюль, пороховой заряд, пуля. Снаружи возле дна гильзы расположена проточка для зацепа выбрасывателя. Заряд представляет собой бездымный пироксилиновый порох. Пуля пистолета Макарова – это биметаллическая (плакированная) оболочка с впрессованным стальным сердечником. Пуля и стальной сердечник разделены свинцовой рубашкой.

Разборка и сборка Пистолета Макарова ПМ

Разборка пистолета Макарова может быть полной и неполной. Чтобы произвести регулярную чистку, смазку и осмотр, следует использовать неполную разборку пистолета. Для этого нужно выполнить следующие действия в указанном порядке:

1. Извлечение магазина из основания рукояти;

2. Снятие пистолета с предохранителя;

3. Опускание спусковой скобы вниз и сдвигание ее влево;

4. Отделение затвора от рамки;

5. Возвращение спусковой скобы на место;

6. Снятие со ствола возвратной пружины.

Для осуществления сборки пистолета после неполной разборки необходимо совершить указанные выше действия в обратном порядке.

Применять полную разборку ПМ следует в случаях, когда нужно почистить пистолет от сильного загрязнения – например, когда он находился под дождем либо в снегу, а также когда вы переходите на новую смазку или делаете ремонт. Для полной разборки нужно:

1. Осуществить неполную разборку пистолета;

2. Отделить шептало и затворную задержку от рамки;

3. Отделить рукоятку от ее основания и боевую пружину от рамки;

4. Отделить курок от рамки;

5. Отделить спусковую тягу с рычагом взвода от рамки;

6. Отделить спусковой крючок от рамки;

7. Отделить предохранитель и ударник от затвора;

8. Отделить выбрасыватель от затвора;

9. Разобрать магазин.

Чтобы собрать пистолет после полной разборки, выполняйте все операции в обратном порядке.

Не стоит часто совершать полную разборку и сборку пистолета, поскольку это приводит к изнашиванию его элементов.

Характеристики пистолета (ТТХ)

Технические характеристики пистолета Макарова следующие:

Его масса без патронов составляет 0,73 кг, снаряженный пистолет весит 0,81 кг.

Длина пистолета в миллиметрах – 161,5, в том числе длина ствола – 93,5. Ширина и высота – 30,5 и 126,75 соответственно.

Это пистолет с боевой скорострельностью 30 выстрелов в минуту. Начальная скорость пули составляет 315 метров в секунду.

Характеристики ПМ относительно дальности стрельбы, в метрах: прицельной – 50, максимальной – до которой пуля сохраняет убойное действие – 350. Пистолет имеет прицел открытого типа.

Стандартная магазин пистолета Макарова содержит 8 патронов.

Чтобы узнать точно, сколько патронов в магазине, обращайте внимание на модификацию ПМ, так как это число может отличаться. В пистолете Макарова используется патрон 9х18 мм ПМ. Калибр пистолета Макарова по нарезам составляет 9,27 ±0,075; по полям – 9,00 ±0,06. В стволе предусмотрено 4 нареза шириной 4,5 ±0,2 мм, шаг нарезов составляет 260 ±20 мм. Патрон имеет вес 10 г, пуля – 6,1 г. Длина патрона составляет 25 мм. Для стрельбы из ПМ могут применяться патроны с обычными или трассирующими пулями. Огонь из пистолета ведется одиночными выстрелами.

Указывая ТТХ пистолета Макарова, стоит отметить его хорошую точность. Если осуществлять стрельбу на 25 метров, используя стандартные патроны 57-Н-181, радиус рассеивания R100 находится на уровне 75 мм. При стрельбе на 50 метров этот показатель составляет 160 мм, на 10 метров – лишь 35 мм. Чтобы проверить бой пистолета, применяется стрельба на 25 по кругу черного цвета диаметром 25 см, который установлен на щите, высота которого – 1 м и ширина – 50 см. Кучность боя укладывается в норму, если 4 пробоины находятся в границах 15-сантиметрового круга. При этом для удовлетворения требований нужно, чтобы средняя точка попадания отклонялась от контрольной максимум на 5 см.

Купить пистолет Макарова в Украине

Сегодня купить пистолет Макарова можно только имея на руках разрешение на оружие. Пневматический Макаров не требует разрешений- его можно купить даже не выходя из дома. Более того, нет необходимости в том, чтобы долго искать в сети, где купить пистолет Макарова более выгодно и сколько стоит пистолет Макарова. Чтобы купить «Макаров» различных версий, стоит просто зайти на наш сайт. В каталоге guns.ua вы сможете подобрать оружие, отметив нужные вам характеристики – например, тип пистолета, калибр, тип взвода, материал рукояти, тип боеприприпасов, начальную скорость пули, емкость магазина.

Здесь вы сможете оценить стоимость выбранного пистолета Макарова той или иной компании-производителя и остановиться на оптимальном для вас варианте. Наш сайт – это простое решение для тех, кто хочет купить боевой пистолет Макарова и другие его версии – в том числе пневматический ПМ – МР-654К. Цена пистолета Макарова в Украине может отличаться, учитывая модификацию пистолета, однако на guns.ua вы всегда можете сравнить цены на пистолет конкретной модели.

www.guns.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
