Снайперский высокоточный патрон .338 Lapua Magnum

История создания патрона категории «ультрамагнум» калибра 8,6×70 мм началась в 1983 году, когда военным ведомством США была поставлена задача разработать новый патрон для снайперской стрельбы.

Перед конструкторами была поставлена задача: добиться разгона пули массой 16,2 грамма до начальной скорости 900 м/с.

За дело взялись несколько фирм, но самые лучшие результаты показал патрон .338 Bell, разработанный Джимом Беллом (потом он разработает самый мощный охотничий патрон .700 Nitro Express) и Бутсом Обермейером, конструкторами компании Research Armament Industries (RAI), на базе гильзы охотничьего патрона .416 Rigby. Формально требования Пентагона были выполнены, однако гильза патрона .416 Rigby не выдерживала нагрузок повышенного порохового заряда и сильно деформировалась, что было небезопасно для стрелка, да и оружие быстро приходило в негодность. Патрон был отдан на доработку, но американцы не смогли сразу исправить ситуацию и обратились за помощью в фирму Kendall International, представителю финской компании Nammo Lapua Oy (Lapua) в США.

.338 Lapua Magnum — создавался как специальный снайперский патрон для стрельбы на большие дистанции, но на сегодняшний момент широко используется также охотниками и стрелками-спортсменами. Целью разработки патрона было создать боеприпас и винтовку под него с возможностью прогнозируемой стрельбы по «ростовой мишени» до 1800 м, то есть винтовку, способную стрелять дальше, чем .300 WM и при этом легче, чем винтовки под патрон .50 BMG. Наилучшая прогнозируемая дальность стрельбы патроном .338 Lapua Magnum составляет до 1500 м. Патрон .338 Lapua Magnum занимает промежуточное положение между снайперскими патронами .300 WM (7,62×67 мм) и .50 BMG (12,7×99 мм). Был разработан инженерами финской оружейной компании Lapua в 1987 году, в 1989 году было налажено его рыночное производство. Начиная с 1996 года, патрон .338 Lapua Magnum выпускается с различными типами пуль, что значительно расширило область его применения. В военных целях используется боеприпас весом 16,2 г. с оболочечной пулей АР485, а также с пулями Lock Base и Scenar. Начальные скорость и энергия 800-925 м/с и 5690-6766 Дж.

Типы пуль:

• SP – полуоболочечная (с сердечником из двух частей)
• FMGJBT – облоченная со скошенной задней частью (Lock Base)
• Partition – экспансивная с составным сердечником
• BTHP – со скошенной задней частью и полостью в носике

Позже стали появляться версии охотничьего оружия с пулями Barnes XLC-Bullit, Homady Spire Point, Sierra Match King массой 14.6, 16.2 и 19.4 г, зарядом пороха 5,17-6,85 г. и начальными скоростями в пределах 754-925 м/с.

Основная ниша применения патрона .338 Lapua Magnum — снайперская стрельба. Высокая кучность (0,5 MOA) и настильная траектория пули позволяют вести эффективный прицельный огонь на дистанциях до 1500 метров и дальше.

Экспансивная пуля патрона .338 Lapua Magnum обладает очень мощным убойным и останавливающим действием:

Патрон .338 Lapua Magnum с экспансивной пулей пригоден для многих крупных и опасных животных, таких как: медведь всех видов и размеров, различных крупных представителей семейства кошачих, крупных копытных и т.п;

Патрон .338 Lapua Magnum всех типов пуль непригоден или малопригоден для очень крупных и опасных африканских животных, таких как: слоны, носороги, бегемоты и т.п;

Пуля патрона .338 Lapua Magnum способна пробить любой, даже тяжёлый бронежилет, а также различные преграды (бетонные заборы, лист стали (Ст3) до 24 мм толщиной). Патрон .338 LM используется, например, в снайперских винтовках фирм: Remington, Barret, Weatherby, Sako, Blaser, Mannliher, H-S Precision, Keppeler, Accuracy International, B&T AG и других, а также в винтовках российских оружейных фирм «ОРСИС» и «Царь-Пушка».

Другие названия патрона .338 Lapua Magnum: .338 Lapua Sniper, 8.6×70 mm, SAA 4640.

 Баллистические характеристики патронов .338 Lapua Magnum с различным типом пуль

Обозначение патрона	4318013	4318048	4318035	4318033	4318017	N318020
Название патрона	Специальный / спортивный с пулей  Scenar	Специальный с бронебойно-зажигательно пулейArmour Piercing Incendiary	Специальный с бронебойной пулейArmour Piercing	Специальный / спортивный с пулей Lock Base	Специальный / спортивный с пулей Scenar	Охотничий с пулей Naturalis
Масса пули, г	19,4	16,4	16,1	16,2	16,2	15
Скорость пули, м/с	830	895	905	900	905	920
Энергия пули, Дж:	6696	6568	6593	6561	6634	6348

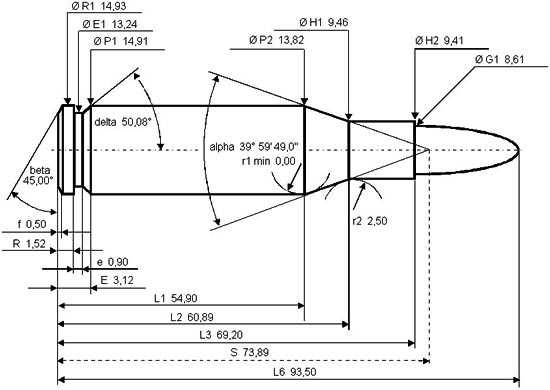

Технические характеристики патрона .338 Lapua Magnum

Тип патрона:	универсальный
Страна-производитель:	Финляндия
Фирма-производитель:	Nammo Lapua Oy, Norma Precision
Тип оружия:	боевые снайперские и охотничьи винтовки
Войны и конфликты в:	Афганистане, Ираке, Сомали, Ливии, другие войны и конфликты
Год создания:	1987
Годы производства:	1989 – настоящее время
Длина патрона, мм:	93,5
Калибр пули, мм:	8,61
Масса пули, г:	16,2 – 19,4 в зависимости от типа пули (см. таблицу ниже)
Длина гильзы, мм:	69,2
Диаметр шеи гильзы, мм:	9,46
Диаметр плеча гильзы, мм:	13,82
Диаметр основания гильзы, мм:	14,91
Диаметр фланца гильзы, мм:	14,93
Форма гильзы:	бутылочная, без выступающей закраины
Масса порохового заряда, г:	5,7
Начальная скорость пули, м/с:	830 – 920 в зависимости от типа пули (см. таблицу ниже)
Начальная энергия пули, Дж:	6384 – 6696 в зависимости от типа пули (см. таблицу ниже)

Стрельба на 1130 метров

Стрельба по металлической пластине

Стрельба на 1371 метров в ростовую мишень

Загрузка…

sayga12.ru

Калибр 338 Lapua Magnum

Относительно новый патрон 338 Lapua Magnum изначально создавался для снайперской стрельбы на больших расстояниях, однако, сейчас используется как в стендовой стрельбе, так и охотниками. 338 Lapua Magnum занимает место между .50 BMG и боеприпасом .308 Winchester.

Назначение

В 1983 году в США Министерство обороны объявило конкурс на создание нового снайперского патрона. Патрон должен был отвечать нескольким параметрам. Во-первых, его задачей было поражение ростовой мишени на дальней дистанции (более 1500 метров), во-вторых – разгон пули до 900 м/сек при массе в 250 гран (1 гран = 0,0647 грамма).

История

Помимо других, за создание взялась Research Armament Industries из США. Взяв за основу охотничий патрон .416 Rigby, конструкторы Бутс Обермейер и Джим Белл (он же потом создаст .700 Nitro Express, ставший самым мощным из охотничьих) создают патрон, отвечающий требованиям конкурса. Он получает название .338 Bell. Но несмотря на формальное соблюдение условий, имеется существенный недостаток. Гильза .416 Rigby не выдерживала сильного давления пороховых газов и сильно деформировалась, что не только приводило к быстрому износу оружия, но и могло быть опасным для стрелка.

После первых неудач

Пальма первенства перешла компании Lapua из Финляндии. Они создали оригинальную гильзу, чем и решили проблему деформации. У патрона бутылочная форма гильзы, закраина не выступает. Максимальное давление пороха при взрыве – 400 МПа, а гильза выдерживала давление в 420 МПа. Затем они разработали и другую пулю, более подходящую для стрельбы по человеку на такой большой дистанции. Спустя четыре года, в 1987 году, компания начинает производить 338 калибр (в мм 8,6 х 70) под маркировкой Lapua Magnum.

Молчаливый убийца

Параллельно с созданием патрона, фирма Accuracy International LTD из Англии занималась разработкой винтовки под калибр 338, целью которой была точная стрельба на огромных расстояниях в экстремальных условиях (низкие температуры, сильный ветер). Так называемая арктическая снайперская винтовка, получившая прозвище «молчаливый убийца». Сейчас мы знаем ее под названиями Arctic Warfare Magnum, L115A, и L96. При стрельбе с одного километра винтовка имела разброс 15-16 см, это очень точный показатель. К примеру, винтовка под калибр .50 Browning имела рассеивание около метра при тех же условиях, учитывая большую отдачу, вес и гораздо более громкий выстрел.

Из арктической винтовки поставлен рекорд, до сих пор никем не побитый: двумя выстрелами были убиты два человека на расстоянии около двух с половиной километров.
Винтовка Arctic Warfare Magnum может быть еще двух калибров: 6,2 и 7,62. Вес ее с пустым магазином может варьироваться в зависимости от модификации от 6.1 до 7.3 кг.

Типы пуль

Патрон имел только один вид пули вплоть до 1996 года. Появление новых пуль значительно расширило варианты возможности службы патрона. Под .338 LM было разработано пять типов пуль:

1. SP (полуоболочечная).
2. Partition (экспансивная, составной сердечник).
3. HPBT (коническая хвостовая часть, полость в носике).
4. FMJBT (оболочечная, коническая хвостовая часть).
5. FMJ (оболочечная пуля).

Патрон с пулей SP при массе 12,96 грамм (200 гран) имеет начальную скорость полета пули в 1002 м/сек. Экспансивная пуля при массе 250 гран (16,2 г) выдает показатель в 897 м/сек, а охотничья GB488 VLD имеет скорость 910 м/сек при том же весе. Также используются бронебойные и бронебойно-зажигательные пули Armour Piercing и Armour Piercing Incendiary.

Несколько видов охотничьих пуль (Barnes XLC-Bullit – 14.6 г, Sierra MatchKing – 19,4 г, Homady SpirePoint – 16,2 г), разработанных под патрон, также отвечали всем характеристикам. Скорость полета их варьировалась от 754 до 920 м/сек.

Применение патрона

Калибр 338 «Лапуа» был разработан для снайперской стрельбы и отлично справлялся со своей задачей ввиду настильной траектории и высокой кучности, однако в стендовой стрельбе стал использоваться даже раньше своего официального представления. В 1986 году американские стрелки выиграли с ним соревнования в Виргинии. Также патрон применяется и охотниками. Он весьма популярен среди любителей вармитинга (охота на дальних расстояниях) и бенчреста (стрельба с большой дистанции по бумажной мишени).

Для патрона были разработаны охотничьи пули, эффективные в стрельбе по животным весом до тонны.

Производство

Помимо финской фирмы Lapua, производством патрона занималась так же чешская фирма Sellier & Bellot, Norma Precision (Швеция), однако в настоящее время .338 Lapua Magnum производится только в России на Новосибирском патронном заводе. Показатели русского lapua несколько уступают изначальному варианту. Полная копия патрона носит название СЦ-152.

Оружие под патрон

Тяжелый патрон .338 LM создавался под конкретные задачи, и винтовки, использующие его, должны были этому соответствовать. Но ввиду узкой направленности, многие винтовки так и не получили распространения, как например, М98 Barrett. М98В Barrett так же разрабатывалась специально под калибр 338 Lapua, она достаточно легкая (вес 6,1 кг — для винтовки такого типа действительно немного) и компактная (1267 мм в длину, к тому же может транспортироваться в разобранном виде), с продольно-скользящим затвором и магазином на десять патронов, оснащена и пламегасителем. Как и прочие винтовки этого типа, она может использоваться для поражения техники, однако предназначена именно для живых мишеней

Карабин 338 калибра Orsis SE T5000, многозарядная винтовка с ручной перезарядкой, подходит как для охоты, так и для спортивной стрельбы. Также среди русских винтовок есть модели под этот калибр у русской оружейной фирмы «Царь-Пушка».

Производят оружие под калибр 338 фирмы Blaser, Remington, Keppeler, Weatherby, Accuracy International (создатели «арктической винтовки»), Sako и ряд других.
Кстати, многие из этих винтовок позиционируются как спортивные, а значит используются в стендовой стрельбе, в том числе и на территории России. Единственное, что сдерживает распространение этих высококлассных винтовок, – их цена.

Боевые качества

338 LM стал хорошим дополнением к боеприпасу .50BMG, который, впрочем, отлично справлялся со своей задачей – стрельбой по легкой бронетехнике на дальних расстояниях, а вот для стрельбы по живым целям не подходил. К тому же винтовки 338 калибра получились гораздо легче «пятидесяток».

Калибр 338 Lapua Magnum с экспансивной пулей имеет мощное как останавливающее, так и убойное действие. Пуля пробивает любой, даже тяжелый бронежилет и преграды. Lapua пробьет и бетонный забор, и стальные листы толщиной до 2,4 см

В охоте патрон с пулей Partition может использоваться для убоя больших животных, таких как медведи и крупные копытные, однако, даже с экспансивной пулей патрон малоэффективен против крупных африканских животных: слонов, бегемотов, носорогов. На такой охоте применяется патрон, разработанный Джимом Беллом и Уильямом Фельдштайном, — .700 Nitro Express. Патрон предназначен для стрельбы с коротких дистанций, пуля имеет начальную скорость в 590 м/сек при массе 64,8 г. Оптимальное расстояние для стрельбы этим боеприпасом – 122 м, при этом он имеет рассеивание не более 3 см. Длина патрона 700 калибра равна 106,88 мм, отдача, несмотря на большой вес ружей, колоссальна – оружие буквально выбивает из рук. Однако не зря .700 Nitro Express считается самым мощным в мире патроном. Энергия патрона составляет 11 279 Дж, чего вполне хватает, чтобы при попадании привести к опрокидыванию бегущего носорога или слона. Даже при поражении в неубойное место зверь теряет возможность двигаться на время от 5 до 20 минут, а в это время охотник может добить животное из более легкого ружья.

История службы

Патрон 338 Lapua Magnum используется в военных целях. Он применялся в войне в Афганистане (2001 год), в Ираке, а также на востоке Украины и в Ливии.

Патроном 338 «Лапуа» был произведен знаменитый двойной выстрел Крейга Харриса (из не менее знаменитой «арктической винтовки») – в 2009 году двумя прицельными выстрелами он убил двух вражеских пулеметчиков в Афганистане.

Именно этим патроном пользовался известный снайпер из США Крис Кайл, когда произвел свой самый дальний выстрел – 1 940 м. У города Садр в 2008 году он убил гранатометчика, который собирался выстрелить по колонне военных США.

Еще один знаменитый выстрел патроном Lapua Magnum был сделан британским капралом Кристофером Рейнольдсом. Также в Афганистане, но уже годом позже, он убил прицельным выстрелом с 1853 метров командира талибского отряда по прозвищу Мулла. За этот выстрел Кристофер Рейнольдс был награжден медалью.

Другие патроны 338 калибра

Патрон 338 win можно назвать узконаправленным, хотя он и имеет хорошие показатели. 338 Winchester Magnum – охотничий патрон, предназначенный для убоя крупных животных (в том числе медведей и лосей), имеет только три типа пуль, что снижает его популярность среди охотников, хотя он и занял прочное положение в своей нише как самый мощный патрон среднего калибра, не предназначенный для пулевой стрельбы на дальние расстояния. По продажам в Америке он уступает 7 mm Rem Mag и 300 Win Mag. Под калибр 338 Win Mag в Америке и по всему миру выпускается довольно много оружия: Remington 700, Steyr — Mannlicher S, Winchester Alaska и прочие.

Другой боеприпас того же калибра — .338 Weatherby Magnum. Боеприпас был создан на основе .378 WeatherbyMagnum. Так же, как и конструкторы из Research Armament Industries, Рой Уэзерби создал новый патрон, путем обжатия гильзы. Однако в отличие от 338 Bell, эта гильза выдерживала давление пороховых газов и успешно конкурировала с вышедшим на рынок .338 Win Mag, и при весе в 250 гран также показывает скорость в 900 м/сек.

Под новый патрон компания Weatherby начала выпуск винтовок моделей «Аккьюмарк», «Синтетик» и ТРМ.

Интересный факт: 338 Lapua Magnum стал названием для книги из серии «Сталкер». После разработки и ввода в эксплуатацию патрона появился термин «марксман». Так стали называть стрелков на запредельные дистанции.

Выбор калибра для снайперской стрельбы

Мнений есть множество, но все они сходятся в одном: нет какого-то универсального калибра, и 338 не исключение. К тому же действие калибра может сильно отличаться в зависимости от применяемой пули, ее веса и формы, а также от количества пороха. Стрелки могут сами дорабатывать патроны, несколько меняя показатели в нужную им сторону, однако это уже частности и следует говорить только о фабричных патронах. Везде есть свои недостатки и исключения. Каждый калибр отлично справляется только с поставленными для него задачами, поэтому в первую очередь следует определиться с ними.

Легкие калибры (ниже тридцатого) предлагают сейчас практически все производители оружия. Если раньше считалось, что легкие калибры подходят только для стрельбы на расстояние менее 300 метров, сейчас на соревнованиях спортсмены используют его даже при стрельбе на дальние расстояния до одного километра. Главный плюс калибра – мобильность. Сравнительно небольшой вес оружия и боеприпасов позволяет носить больший боекомплект и быстро реагировать на изменение обстановки.

Средние калибры, к коим принадлежит и .338, предназначены для стрельбы на дальние расстояния. По сравнению с первой группой, такое оружие более тяжелое. К тому же его использование предполагает большую юридическую ответственность: 338 «Лапуа» пробивает бетонный забор, а при использовании экспансивной пули можно практически с вероятностью 100 % сказать, что шансов выжить у человека не останется.

Тяжелые калибры – «пятидесятки» весьма противоречивы. С одной стороны они отлично справляются с поражением техники на дальних расстояниях, а вот против живой силы не так эффективны. Да, винтовка 50 калибра способна послать пулю на расстояние более двух километров, однако здесь оказывает влияние так много факторов, что ведение прицельной стрельбы по ростовой мишени становится почти невозможным. Так что точное попадание в таких ситуациях – случай нетривиальный. Не стоит забывать и о том, что изначально патрон создавался для стрельбы из пулемета.

Заключение

Несмотря на то что боеприпас справлялся с возложенными на него задачами, он имеет некоторые недостатки. По сравнению с «пятидесяткой» винтовки 338 калибра компактнее. Они имеют вес в среднем в полтора раза меньший. Тем не менее калибр 338 не отменяет сильной отдачи и оглушающего звука выстрела. Винтовки должны оснащаться дульным тормозом, а стрелку настоятельно рекомендуют пользоваться средствами для защиты слуха. Винтовка массой 4,3 кг имеет отдачу, равную 6,88 кг/см, что входит в категорию выше среднего.

Винтовки 338 калибра не являются бюджетной категорией. Для полной реализации потенциала оружия и боеприпасов необходимо приобретение дорогой мощной оптики. Также винтовку рекомендуется снабдить глушителем для защиты слуха стрелка и предотвращения разбрасывания мусора вокруг.

Есть мнение, что калибр 338 был создан, чтобы заполнить пробел между калибрами .30 (7,62мм) и .50 (12,7мм). Возможно, это так. По сравнению с первым, калибр 338 Lapua, благодаря усиленной пуле, меньше подвергался воздействию ветра, а также лучше сохранял кинетическую энергию на расстоянии, чем и обеспечивал большее убойное действие.

Из-за своей настильной траектории боеприпас прочно обосновался среди профессиональных армейских и полицейских снайперов. При соответствующем оружии он способен обеспечить дальность стрельбы более километра, и в идеальных условиях, как говорилось выше, дает разброс всего 15 сантиметров при стрельбе с такого расстояния. В остальном все ограничивается только возможностями самого стрелка.

fb.ru

Снайперские винтовки Barrett под патрон .338 Lapua Magnum » Военное обозрение

Для большинства людей, которые интересуются оружием, при упоминании снайперских винтовок компании Barrett возникает образ крупнокалиберных снайперских винтовок. Однако не только калибром более 9 миллиметров, данная компания зарабатывает себе на хлеб с маслом. Так, компания выпускает пулеметы, автоматический гранатомет, автоматы и снайперские винтовки калибром 8,6 миллиметров, о которых пойдет речь в данной статье.

Причины создания данного оружия кроются в том, что после того как был налажен выпуск М95, как оказалось, боеприпас .50BMG ведет себя совсем не так как хотелось бы производителю, и даже лучшие из лучших патронов уступают на дистанциях до полутора километров боеприпасам .338. Не говоря уже о весе и габаритах самого оружия, из которого производиться выстрел. Таким образом, подобное оружие было идеальным для ведения огня по легкобронированнотехнике противника, а вот для стрельбы по живым целям подходило не самым лучшим образом. Преследуя цель создать точное оружие, которое бы было эффективно на дистанции до 1500 метров именно при стрельбе по живой силе противника была начата разработка новой винтовки М98.

Сделав ставку на наличие автоматики в оружии, производитель сразу пожертвовал эффективной дальностью использования, быстрее всего планировалось заменить какую-то конкретную модель оружия, которая стояла на вооружении в армии США, но, забегая вперед, скажем, что этого не произошло. Сама винтовка получилась достаточно харизматичной, внешний вид ее действительно привлекает, однако, сразу же бросается в глаза то, что ствол оружия жестко скреплен с цевьем на котором установлены сошки, а не свободно вывешен, а это опять же минус эффективной дальности. В общем вместо желаемых 1500 метров получилось 1200, все это благодаря и автоматике оружия, построенной по схеме с отводом пороховых газов из канала ствола, и креплению самого ствола винтовки. Немало внимания было уделено удобству обращения с оружием, в первую очередь это коснулось снижения веса винтовки, который составляет всего 7 килограмм, при этом длина равняется 1175 миллиметров при длине ствола 610 миллиметров. Снижение веса удалось добиться путем внедрения в конструкцию облегченного приклада из полиамида, ложе оружия сделано из легкого алюминиевого сплава. Компенсация отдачи при стрельбе происходит за счет дульного тормоза-компенсатора отдачи, ну и естественно частично за счет автоматики. Винтовка оснащена двумя складывающимися сошками в передней части цевья, также дополнительная третья сошка может устанавливаться под прикладом. Спусковой механизм оружия может быть отрегулирован по усилию нажатия и по длине хода спускового крючка. Открытых прицельных приспособлений оружие не имеет, вместо них установлена планка крепления типа пикатинни. Питается оружие из отъемных коробчатых магазинов вместимостью 5 или 10 патронов. Приклад нерегулируемый, также отсутствует регулируемый упор для щеки стрелка.

Оружие в целом получилось действительно неплохим для своего класса, однако им так никто и не заинтересовался, всех устраивало то, что уже стояло на вооружении, была лишь закуплена небольшая партия винтовок для полиции, после этого оружие было снято с производства. В принципе, в этом нет ничего удивительного, так как снайперская винтовка М98 оказалась хоть и хорошей, но вполне обычной и не выделялась из десятков ей подобных моделей. Снята с производства она была и еще по причине того, что чуть позже появилась еще одна М98, с приставкой в виде буквы В, и несмотря на схожесть названий она в корне отличалась от своей почти что тезки, да и распространение она получила намного более широкое, так как в ней все-таки удалось реализовать ту самую эффективную дальность в 1500 метров.

Официально все работы по созданию М98В или М98 Bravo были завершены в 2000 году, но при этом заинтересовались ей только в 2008. Но оружие при этом не пылилось в виде опытного образца, а активно продавалось и на гражданском рынке США и поставлялось в армии других стран. Потребовалось 8 лет, чтобы военные чиновники США заметили это оружие, которое выиграло конкурс на новую снайперскую винтовку для морской пехоты вне конкурса, то есть конкурс был объявлен, винтовку представили и конкурс был закончен. С 2009 года началось уже массовое производство этого оружия, которое продолжается и теперь.

Основная задача, которую поставили перед собой разработчики данной винтовки, заключалась в создании дальнобойного высокоточного оружия, способного уверенно поражать живую силу противника на дистанциях до полутора километров, при этом винтовка должна была быть компактной и легкой. Основой для нового оружия стал продольно-скользящий затвор, который входит в сцеплением именно с казенной частью ствола, что позволяет снизить нагрузку на ствольную коробку и сделать ее чуть ли не из фольги, чего естественно делать не стали, а сделали легкий, но прочный вариант из алюминиевого сплава. Если посмотреть на оружие более пристально, то возникает ощущение, что где-то что-то подобное уже видели, и это ощущение не обманчиво, так как в винтовке действительно собрано достаточно много идей, которые были применены в других вариантах оружия. Так, например, ствольная коробка разделяется на две части, которые скреплены всего одним штифтом, расположенным перед магазином оружия, что отсылает нас к небезызвестной М16, но не будем искать плагиат там где его в принципе нет. Оружие стандартно комплектуется тремя сошками, одна из которых установлена под прикладом. Сам приклад имеет достаточно удобную регулировку по длине, кроме того, упор для щеки стрелка также регулируется по высоте. Сразу над рукоятью расположен небольшой переключатель предохранителя, продублированный с обеих сторон винтовки.

Длина оружия равна 1267 миллиметрам, сам же ствол имеет длину в 686 миллиметров. Транспортироваться оружие может как в собранном, так и в разобранном на две части виде, что сократит длину и облегчит транспортировку. Вес винтовки равен вообще смешному значению 6,1 килограмма, что для подобного оружия действительно немного. Питается винтовка из отъемного магазина вместимостью 10 патронов. Помимо длинной планки крепления практически на всю длину ствольной коробки оружие имеет также еще две короткие планки типа пикатинни с левой и правой стороны, но это скорее дань моде, чем реальная необходимость. Открытых прицельных приспособлений оружие не имеет, но они могут быть установлены на верхнюю планку крепления, в случае если оптический прицел выйдет из строя. Правда тут нужно учитывать очень мало расстояние между тем же целиком и мушкой, но лучше так, чем вообще никак.

Ствол винтовки изготовлен методом холодной ковки, свободно вывешен, имеет продольные долы, канал ствола хромирован. Как такового дульного тормоза-компенсатора отдачи винтовка не имеет, вместо него установлен пламегаситель. Выбор в пользу пламегасителя был сделан для того чтобы ДТК не влиял на точность стрельбы, ну и естественно что бы хотя бы минимально маскировать позицию снайпера. Ударно-спусковой механизм винтовки М98В выполнен модульным, он может быть легко извлечен при неполной разборке оружия для обслуживания и регулировки. Имеется возможность отрегулировать спусковой механизм по усилию нажатия на спусковой крючок и длине его хода.

Если в общем давать характеристику данной винтовке, то выделить что-то особенное достаточно сложно. Говоря просто это элементарнейшее оружие, в котором абсолютно нет ничего нового и примечательного, в то же время эта винтовка обладает достаточно высокими характеристиками благодаря тому, что сделана действительно качественно и удобно для эксплуатации. Естественно оружие не для массового вооружения, хотя бы по причине того что дорого и «болт». Сразу стоит отметить что М98В никогда не позиционировалась как «антиматериальная», как указано во многих русскоязычных источниках. Естественно, что двигатель машины она вполне может разнести, но все-таки ее основная задача это точная стрельба по живым целям противника.

Если вернуться начало статьи к М98, то нельзя сказать, что это был промах компании Барретт, скорее это была «проба пера», чтобы выяснить нужно ли такое оружие вообще на рынке, ну, а то что были потрачены деньги на разработку оружия и создание его окончательного варианта, то эти все затраты окупились с лихвой уже следующей несамозарядной моделью. Вообще, если говорить о самозарядных снайперских винтовках компании, то им почему-то с ними всегда не везет и результат ниже ожидаемого. Так получилось с семейством М82, в последующем М107, но они хотя бы получили широкое распространение, так же получилось и с М82. Возможно, основная причина такого невезения заключается в том, что производство налажено на минимальные допуски, которые только положительно сказываются в простейших конструкциях с продольно-скользящим затвором. В случае же когда все в притирку друг к другу, автоматика становится ненадежной и увеличивается вероятность отказа даже при минимальном загрязнении, что заставляет производителя разбалтывать все, что можно. Естественно, все стремятся найти баланс, но дело это очень сложное и неблагодарное, что и показала самозарядная винтовка М98, которая фактически никого не заинтересовала несмотря на вполне неплохие характеристики. Остается надеяться, что М98 не отбила у Рони Барретта и его работников желания экспериментировать с калибрами меньше крупного и самозарядными снайперскими винтовками и, в конце концов, им удастся выпустить оружие, к которому просто нельзя будет придраться при всем желании и старании. Хотя, конечно, хотелось бы чтобы идеальный образец все-таки родился в отечественных конструкторских бюро и в кратчайшие сроки попал в руки отечественных военнослужащих.

topwar.ru

Патрон .338 Lapua Magnum / 8.6×70

.338 Lapua Magnum

Патрон .338 Lapua Magnum имеет следующие обозначения:
.338 Lapua Magnum / .338 Lapua Sniper / 8.6×70 / SAA 4640.

История создания патрона категории «ультрамагнум» 8.6×70 началась в 1983 году, когда военным ведомством США была поставлена задача разработать новый патрон для снайперской стрельбы. Перед конструкторами была поставлена задача: добиться разгона пули массой 250 гран до начальной скорости 900 м/с.

Джерри Хэскинс из компании Research Armament Industries (RAI), Джим Белл и Бутс Обермейер разработали на базе гильзы охотничьего патрона .416 Rigby патрон .338 Bell калибра для дальнобойной снайперской винтовки американской компании U.S. Navy, предназначенной для снайперов ВМС США. Но сразу патрон «не пошел» — основная проблема состояла в том, что гильза патрона .416 Rigby по своей конструкции не могла выдерживать современные давления пороховых газов без появления остаточных пластических деформаций.

Но вскоре компанией «Lapua» для патрона была создана своя собственная гильза. Созданный Lapua патрон получил практически новую, не только переобжатую, но и усиленную гильзу от .416 Rigby, способную выдержать максимальное давление 420 МРа. Кроме того, разработчики испробовали все существующие на тот момент пули .338-го калибра, и окончательно остановились на собственной пуле весом 16,2 г, дающей наилучшие результаты в стволах с шагом нарезов в 10 дюймов.

В 1987 году компания «Лапуа» (Финляндия) начала коммерческое производство этих патронов под своей торговой маркой. В настоящее время патроны этого калибра производятся компаниями «Lapua» и «Norma» (Швеция). Винтовки под патрон калибра .338 Lapua выпускают компании «Sako» и «Dakota».

Существует мнение, что целью создания патрона .338 Lapua Magnum было заполнение пробела в линейке патронов для снайперской стрельбы между боеприпасами калибра 7,62 мм (.30) и 12,7 мм (.50). По сравнению даже с такими мощными патронами калибра 7,62 мм, как .300 Winchester magnum, значительно более тяжелая пуля патрона фирмы «Лапуа» обеспечивает меньшее отклонение от траектории под действием ветра и лучшее сохранение кинетической энергии на больших дистанциях, а значит, — и лучшее убойное действие. По сравнению же с патронами калибра 12,7 мм (12,7х99 мм Браунинг, 12,7×108 мм) боеприпас .338 Lapua обеспечивает значительно меньшую отдачу, меньший звук выстрела и возможность создавать оружие более компактное и легкое (обычно оружие под патрон .338 Lapua Magnum почти в полтора раза легче, чем под знаменитый патрон браунинга .50 / 12,7 мм).

.338 Lapua Magnum

Из-за отлогой траектории патрон .338 Lapua Magnum получил распространение как снайперский патрон высокого класса для армейских и полицейских винтовок в ряде стран. При использовании в соответствующем оружии данный патрон способен обеспечить выдающиеся характеристики — на дальности 1000 метров техническая кучность стрельбы может достигать 0,5 угловой минуты, то есть в идеальных условиях группа из 5 выстрелов может быть уложена в круг диаметром порядка 15-16 сантиметров. Боеприпас позволяет вести прицельный снайперский огонь на дистанции до 1500 метров. На дистанции 1400 м пуля сохраняет скорость 354 м/с и энергию 1015 Дж. В военных целях используется боеприпас весом 16,2 г. с оболочечной пулей АР485, а также с пулями Lock Base и Scenar.

Позже стали появляться версии охотничьего оружия с пулями Barnes XLC-Bullit, Homady Spire Point, Sierra Match King массой 14.6, 16.2 и 19.4 г, зарядом пороха 5,17-6,85 г. и начальными скоростями в пределах 754-925 м/с.

.338 Lapua Magnum

Финские и американские производители начали предлагать и спортивное оружие под этот патрон. Однако следует заметить, что подобное оружие чрезвычайно дорого, и, как правило, доступно только богатым спортсменам — стрелкам на сверхбольшие дистанции, либо различным правительственным агентствам, которым необходимы снайперы-дальнойбойщики.

Наиболее известные образцы оружия под патрон .338 Lapua Magnum — финская винтовка Sako TRG41, английская Accuracy International Arctic Warfare SuperMagnum, американская Dakota Longbow Tactical.

В конце ХХ столетия в мире известно множество «уайлдкэтов» .338-го калибра для целевой стрельбы на длинные дистанции, но только .338 Lapua Magnum был адаптирован для военных целей.

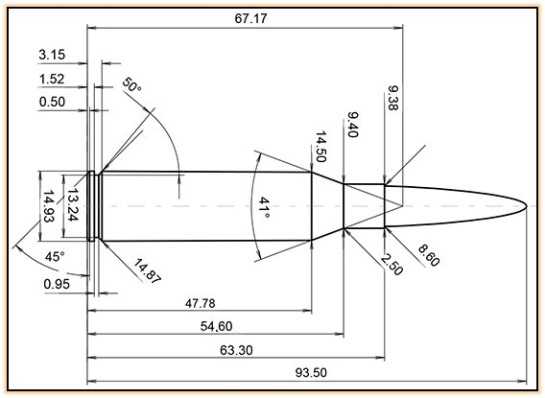

Гильза патрона .338 Lapua Magnum имеет классическую бутылочную форму без закраины. Диаметр шляпки гильзы равен 14,93 мм. Капсюль большого диаметра типа Large Rifle Magnum, максимальный диаметр пули 8,61 мм, максимальные длины гильзы и патрона соответственно 69,20 мм и 93,50 мм. Максимальное давление пороховых газов в патроннике по стандарту CIP равно 420 МРа {62350 psi), шаг нарезов ствола 10 дюймов. Массы пороха и пуль соответственно 5,5-6,9 г и 13,6-20,4 г. Начальные скорость и энергия 800-925 м/с и 5690-6766 Дж.

.338 Lapua Magnum

weaponland.ru

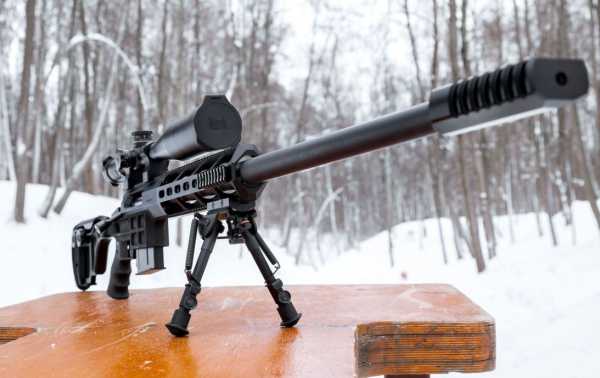

Российская винтовка калибра .338 Lapua Magnum DXL-3 «Возмездие»

На фото: Новая модель лобаевской винтовки универсальна: она подходит как спортсменам, практикующим стрельбу на дальние дистанции, так и армейским снайперам. Следуя своей традиции, оружейная компания Lobaev Arms небольшими шагами, но регулярно обновляет модельную линейку своих высокоточных винтовок. Сегодня настала очередь дальнобойной винтовки DXL-3 с громким названием «Возмездие» и мы представляем ее модель 2017 года. Сегодня практически все крупные военные державы имеют в своем арсенале снайперские винтовки калибра .338 Lapua Magnum: в США это McMillan Tac-338 и MSR, в Англии – AI AWSM, во Франции – PGM 338, в Германии – G29.

Воспользуйтесь нашими услугами

Данный боеприпас дает возможность поражать цели на сверхдальних дистанциях, при этом габариты и масса оружия остаются весьма приемлемыми по сравнению с крупнокалиберными винтовками под патрон калибра 12,7 мм и выше. Этот патрон уже прошел проверку в боевых действиях в Ираке, Афганистане и на востоке Украины.

В России .338 Lapua Magnum пока пробивает свой путь с трудом. И хотя отечественными производителями уже создан целый ряд собственных моделей (ORSIS T-5000, ВСВ-338 концерна „Калашников“, ВС-8 тульского КБП и т. д.), российские снайперы пока пользуются британскими винтовками AI AWSM и финскими Sako TRG-41. Lobaev Arms попыталась решить проблему импортозамещения в этой сфере, выпустив в данном калибре винтовку DXL-3 «Возмездие», которую сами разработчики окрестили «длинной рукой» снайпера.

За качество и брендовое имя приходится платить – стоимость винтовки DXL-3 «Возмездие» находится в самом верхнем ценовом сегменте и в два раза превышает среднюю цену обычных винтовок такого же калибра.

Патрон .338 Lapua Magnum (метрическое обозначение 8,68×70 мм) дает стрелку возможность уверенно поражать цели на дистанции одну милю. DXL-3 появилась на свет в мае 2014 года в качестве ответа на желание ряда пользователей иметь винтовку на алюминиевом шасси с кучностью, не уступающим лучшим винтовкам с композитной ложей. Полученное рассеивание примерно в 1/3 МОА показывает, что эту задачу братьям Лобаевым и их команде решить удалось.

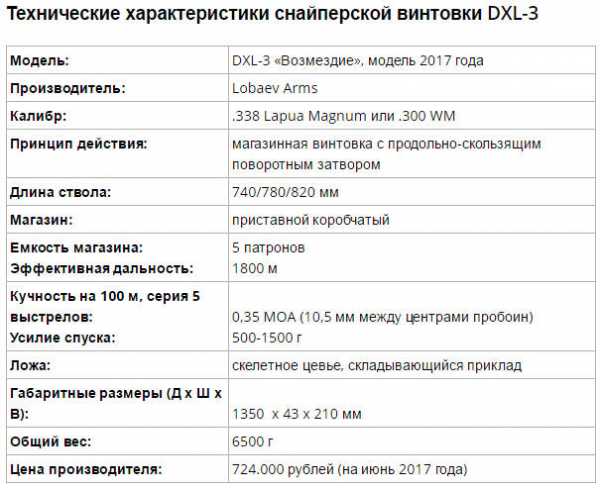

DXL-3 (Duke eXtrusion Lobaev, 3-я модель) «Возмездие» разработана на основе затворной группы King от наиболее мощной однозарядной лобаевской винтовки СВЛК-14C «Сумрак».

Новая затворная группа, получившая собственное название Duke, была облегчена и переделана под магазинное питание, однако сохранила высокую жесткость своей прародительницы. Затвор имеет три боевых упора, угол поворота при отпирании 60°. Затворная группа Dukе фиксируется в оружии толстым слоем компаунда и имеет интегрированные зацепы для восприятия отдачи. Ствол свободновывешенный, матчевый, собственного изготовления (Lobaev Hummer Barrels), материал ствола – сталь 416T.

На огневом рубеже со снайперской винтовкой DXL-3 «Возмездие».

Дульный тормоз-компенсатор T-Tuner также оригинальной конструкции, обладает высокой эффективностью, снижая отдачу очень «сердитого» патрона .338 LM до уровня отдачи при стрельбе .308 Win. Опционально доступен другой тормоз модели C-Tuner цилиндрической формы, допускающий фиксацию на стволе под любым углом для более точной настройки боя.

Планка Пикатинни, поставляемая с базовым углом наклона 20 МОА, сделана съемной. Она обладает достаточной длиной чтобы размещать как саму оптику, так и ночные насадки к ней. На 3, 6 и 9 часов предусмотрены более короткие планки для аксессуаров, а также отдельный узел для крепления сошек Harris.

Спуск без предупреждения, регулируется по трем параметрам, усилие меняется в диапазоне от 500 до 1500 г. Жесткая алюминиевая ложа (вторая буква в обозначении винтовки указывает на технологию ее изготовления — eXtrusion) выполнена из легкого алюминиевого сплава, для действий в холодную погоду она может дополняться более «теплыми» углепластиковыми накладками. Приклад винтовки из авиационного алюминия, складывающийся, оснащен шарниром с быстрой фиксацией и уменьшает длину оружия в походном положении до 1076 мм. Щека и затыльник регулируемые, на затыльнике внизу предусмотрена планка Пикатинни для установки ноги-опоры или специального упора для бенчреста.

Винтовка DXL-3 послужила основой для модели под более мощный патрон .408 Cheytac под названием DXL-4 «Севастополь», а также более легкой винтовки DXL-2 «Скальпель» калибра .308 Win или 6,5×47 mm Lapua.

Отличия модели 2017 года

В целом модель 2017 года сохранила все основные черты своей предшественницы, кардинальной переделке подверглась затворная группа и винтовка была ощутима облегчена. DXL-3 образца 2017 года «похудела» на целых 700 грамм, однако, как утверждает разработчик, это не сказалось на ощутимой отдаче, которая сопоставима с отдачей оружия калибра .223 Rem.

Главная идея данной винтовки: реализация максимальной дальности в конкретном калибре.

Ecли это так в самом деле, то перед разработчиками DXL-3 «Возмездия» следует снять шляпу: калибр .338 Lapua Magnum при всех своих баллистических достоинствах имеет среди стрелков репутацию не самого приятного с точки зрения комфортабельности стрельбы: при применении .338 LM отмечались даже случаи отслоения глазной сетчатки, кровотечений из носа, появления зубной боли и т. д., не говоря уже о традиционных синяках на плече и болях в плечевом суставе.

/Илья Шайдуров, all4shooters.com/

Воспользуйтесь нашими услугами

Понравилась статья? Тогда поддержите нас, поделитесь с друзьями и заглядывайте по рекламным ссылкам!

integral-russia.ru

Патрон .338 Norma Magnum (США. 2007 год)

Патрон .338 Norma Magnum (метрическое обозначение – 8.6х64 мм) был разработан во второй половине первого десятилетия XXI столетия американским стрелком-спортсменом Джимми Слоаном (Jimmie Sloan) в качестве боеприпаса для высокоточной стрельбы на дальние дистанции, превышающие 1000 м. Этот патрон, по сравнению с аналогичными боеприпасами, обеспечивает увеличение эффективной дальности стрельбы, а также уменьшение полетного времени пули, большую настильность стрельбы и значительно более высокое поражающее действие по цели …

Изначально этот патрон не имел собственного наименования. В 2009 году все права на разработку этого боеприпаса были переданы шведской компании-производителю высокоточных боеприпасов «Norma Precision AB». В мае 2010 года Norma сертифицировала патрон по международному стандарту C.I.P. (Permanent International Commission for Firearms Testing — Постоянная международная комиссия по тестированию огнестрельного оружия) и он стал официально зарегистрированным винтовочным патроном.

Внешне, патрон очень похож на другой популярный снайперский боеприпас — .338 Lapua Magnum, хотя и отличается от него по целому ряду параметров. Гильза патрона .338 Norma Magnum – бутылочной формы, рантовая, с выступающей закраиной, в отличие от гильзы .338 Lapua Magnum немного укорочена и расширена. Пуля, в отличие от .338 LM, длиннее и тяжелее. Базовый вариант патрона .338 Norma Magnum снаряжается пулей массой 19.4 грамма, достигающей начальной скорости 806 м/с, что дает дульную энергию порядка 6350 Джоулей. Также имеются варианты с пулями массой 16.2, 14.9 и 13 грамм с начальной скоростью 889, 901 и 979 м/с соответственно. Пуля патрона .338 Norma Mag имеет более низкий коэффициент аэродинамического сопротивления, медленнее теряет скорость, сохраняет больший запас кинетической энергии при встрече с целью и более устойчива к воздействию ветра.
Патрон имеет меньше пиковое давление в канале ствола, разгон пули — более спокойный и плавный, к тому же, пуля патрона необычно большой длины, как следствие — почти идеальная стабильность в полете при уменьшении потерь энергии и увеличении поперечной нагрузки, что дает значительное увеличение проникающей способности пули по сравнению с пулей .338 LM который до того считался эталоном высокоточного снайперского боеприпаса на дистанциях до 1500 м. Изначально патрон считался коммерческим и его стоимость для снайперского боеприпаса оказалась довольно высокой (в США стоимость одного патрона в 2012 году составила не менее $11.5) в связи с чем он сразу не получил широкое распространение, но успел завоевать популярность у стрелков-спортсменов и профессиональных снайперов.

Патроны и пули для них. .338 Norma Magnum (снизу) и .338 Lapua Magnum (сверху).

.338 Norma Magnum позиционировался как чисто спортивный патрон, но в связи с очень хорошими баллистическими характеристиками патрона по сравнению с тем же .338 Lapua Magnum патрон почти сразу заинтересовал военных и полицию. В результате уже в начале 2010-х годов были созданы модели снайперских винтовок, которые приняли на вооружение специальных подразделений армии и полиции ряда стран. Также в США фирмой «General Dynamics» в 2012-м году под него был разработан пулемёт LWMMG https://raigap.livejournal.com/410324.html

Источник текста — http://weaponland.ru/

raigap.livejournal.com

.338 Lapua Magnum

Одной из компаний, которые участвовали в конкурсе на создание нового стрелкового комплекса стала Research Armament Industries (RAI). Для участия в конкурсе была винтовка Model 300, разработанная несколькими годами ранее специально для снайперов армии США.

Изначально винтовка разрабатывалась под .308Win, но под задачи обозначенные ВМС США он не подходил, как и другие используемые в США боеприпасы для высокоточной стрельбы, такие как 30-06М2 Springfield и .300WinchesterMagnum. Было очевидно, что необходимо разработать новый боеприпас, который как и другие в семействе «магнум» было проще всего получить, обжав гильзу относительно крупнокалиберного патрона под пулю меньшего калибра.

Первоначально «донором» стал патрон .378WeatherbyMagnum, гильза которого была обжата под пулю калибра .338, которорая была расчитана исходя из массы по техническому заданию и оптимального соотношения длины в калибрах для получения высокого баллистического коэффицента. Полученный в результате боеприпас имел неплохой потенциал, но всеже проблемы с гильзой и недостаточные показатели по баллистике не позволяли ему пройти конкурс ВМС США.

Новым донором стал патрон .416Rigby, который на протяжении многих лет пользовался завидной популярностью у охотников на крупную дичь в Африке. Гильза также была обжата под пулю .338, которая была использована на предыдущем варианте патрона. Производство гильз .338/416 для нового патрона было развернуто на Brass Extrusion Labs Ltd. (BELL) в городе Бенсенвилл, штат Иллинойс, а заказ на производство пуль был размещен в Hornady, штат Небраска.

Казалось бы новый патрон был готов, но гильза .416Rigby, как и гильза поставляемого BELL 0,416 Basic была расчитана на максимальное давление в 325МПа, а при выстреле .338/416 давление достигало 400 и более, вследствии чего гильзы получали значительные пластические деформации и повреждения, затрудняющие их экстракцию и негативно влияющие на состояние канала ствола. BELL не могли в кратчайшие сроки исправить ситуацию и в 1984 году компания RAI заключает контракт на создание новой гильзы с финской компанией Nammo Lapua Oy. Работой над заказом RAI занялась компания Kendall International, представитель Lapua в США.

Компания Lapua, имея обширный опыт в создании и производстве гильз, адаптировала гильзы .416 под кривую давления .338/416, повысив жесткость стенок гильзы, без потери пластичности дульца. Новая гильза практически не отличалась от .416 по внешним габаритам и форме, но выдерживала давление при выстреле до 420 МПа без стрессовых нагрузок.

Также была заменена и пуля, которая осталась того же калибра, но была разработана на базе высокоточных пуль используемых компанией в высокоточных боеприпасах других калибров. Новая пуля разрабатывалась на основе высокточной D46, которая пользовалась заслуженной популярностью у стрелков спортсменов, занимающихся высокоточной стрельбой.

В 1986-м году стрелки с винтовками под .338/416 производства Lapua, выиграли совернования по стрельбе на 1000 ярдов в Квантико, Виргиния, но не смотря на это в том же году ВМС США отказались от нового патрона в пользу .50BMG, как более привычного и уже проверенного временем боеприпаса. Связи с этим, компания RAI столкнулась со значительными финансовыми трудностями и отказалась от дальнейшего продвижения нового боеприпаса, а чуть поже вообще потеряла независимость и была поглощена компанией Iver Johnson.

Несмотря на потерю потенциального заказчика и возможные риски компания Lapua продлила разработку и доводку боеприпаса .338/416. Для повышения прочности гильзы она была укорочена на 1мм, а боеприпас в целом на 2мм, изменена форма ската гильзы, что дало возможность гильзе легко переносить высокие давления, а пользователям открывало широкие возможности к релоду. Новый боеприпас был назван .338LapuaMagnum и получил метричекое обозначение 8,6х70.

Lock Base .338 Lapua Magnum

Для патрона .338LM была разработана новая пуля, работа над которой началась еще в начале 80-х. Полно-оболоченная пуля имела задний конус и выраженный донный выступ с необолоченной вершиной, новая конструкция получила название Lock-Base и была запатентована компанией в 1990-ом году.

Также для расширения ниши боеприпаса и выхода на охотничий рынок компанией производилась пуля Mira, которая имела незначительный задний конус и остроконечную оголенную вершину. Пули Mira так и не получили большого распространение из за высокой стоимости и общей малопригодности боеприпаса для охоты в виду отсутсвия ассортимента охотничиего оружия под таковой.

Пуля Scenar

В 1996-ом году ассортимент пуль производимых Lapua расширился. На рынок были предствленны пули Scenar, имеющие выемку в головной части и задний конус (HPBT — Hollow Point Boat Tail). Пули Scenar наиболее удобны для спортивной целевой стрельбы, имеют отличную баллистику и менее дороги по сравнению с LockBase. Коммерческому успеху способствовал и ассортимент пуль Scenar, которые предлагаются с массой в 250 гран (16,2 грамма) и массой 300 гран (19,4 грамма).

Naturalis .338 Lapua Magnum

После появления широкого ассортимента оружия под .338LM, как боевого, так и спортивного, а также появления спроса среди охотников на крупную дичь, компания запустила в производство патронов с пулей Naturalis, для охотников на крупную дичь с толстой шкурой.

Эти пули изготовлены полностью без свинцоыого сердечника и имеют незначительный экспансивный эффект за счет цилиндрической выемки среднего диаметра в носовой части. выемка закрыта пластиковым колпачком, который сохраняет неплохие баллистические свойства пули и при этом инициирует экспансивное действие пули. Така яконструкция пули позволяет ей сохранять полную массу и не наносить лишних повреждений туше за счет сплющивания головной части без разрушения пули.

Со временем, а точнее с середины 90-х годов прошлого века патрон .338LM стал одним из наиболее востребованных боеприпасов для высокоточной стрельбы на дальние дистанции и шаг за шагом вытесняет другие калибры.

Программа по разработке нового боеприпаса закрытая в 1986 в США обрела вторую жизнь, когда сначала Армия США, которая к слову еще в середине 80-х планировала переход на .300WinchesterMagnum, приняла на вооружение винтовки М24А3 под .338LM, а потом в 2009-2010 годах и КПМ США возродило програму SR21, основной задачей которой стало поражение целей с высокой точностью на дистанциях до 1500 метров и воможно имено .338LM станет основным боеприпасом для данного стрелкового комплекса.

Не обошел .338LM и Россию, популярность винтовок AI AWM и SAKO TRG42 в которой растет среди подразделений специального назначения буквально с каждым днем. По этой причине были разработаны свои модификации винтовок СВ98 под калибр .338LM, а также патрон СЦ-152, который является копией .338LM

---

Источник
