М16 фото винтовка – Автомат М16 ТТХ. Фото. Видео. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес

Содержание

Сравнение АК 47, М16, винтовка Мосина

1) М16 — Клинит, когда грязная.
АК-47 — Работает, когда грязный.
Винтовка Мосина — Не была чистой момента поступления в войска в 1892 году.

2) М16 — Сотни движущихся деталей скрепленных десятками болтов и винтов.
АК-47 — Пара десятков движущихся деталей, удерживаемых пригоршней заклепок и уродливыми швами пьяного русского сварщика.
Винтовка Мосина — три движущихся детали, два винта.

3) М16 — Вы скорее умрёте, чем будете ломать эту дорогущую винтовку в рукопашной.
АК-47 — Вашим автоматом можно неплохо отбиваться в рукопашной.

Винтовка Мосина — Ваша винтовка это классное копьё с возможностью пострелять.

4) М16 — Если ломается боёк, вы оправляете винтовку на завод по гарантии.
АК-47- Если ломается боёк, вы покупаете новый.
Винтовка Мосина — Если ломается боёк, вы закручиваете его на пару оборотов дальше в затвор.

5) М16 — Сложнее в производстве чем некоторые самолёты.
АК-47 — Используется странами, у которых нет денег на самолёты.

Винтовка Мосина — Из неё сбивали самолёты.

6) М16 — Делает маленькую дырочку, аккуратно в соответствии с Женевской конвенцией.
АК-47 — Делает большую дыру, иногда отрывает конечности, не соответствует Женевской конвенции.
Винтовка Мосина — Одна из причин для создания Женевской конвенции.

7) М16 — Отлично отстреливает мелких грызунов.
АК-47 — Отлично отстреливает врагов Родины.
Винтовка Мосина — Отлично отстреливает лёгкую бронетехнику.

8) М16 — Попав в реку, перестаёт работать.
АК-47 — Попав в реку, всё равно стреляет.
Винтовка Мосина — Попав в реку, обычно используется как весло.

9) М16 — Можно поставить глушитель, небольшой патрон не дает много шума.
АК-47 — В принципе можно поставить глушитель, но лучше просто прижимать врагов к земле непрерывным огнем.
Винтовка Мосина — Нафиг глушитель, когда после первого выстрела все по-любому оглохнут?

10) М16 — Оружие обороны.
АК-47 — Оружие нападения.
Винтовка Мосина — Оружие Победы!!!

fishki.net

почему хваленая американская винтовка непригодна для длительного боя

Объективно – автомат Калашникова не имеет равных в мире, о чем можно судить даже по массовости его производства. Активно противопоставляемая ему автоматическая винтовка М16 с маркировкой «Made in USA» тоже используется в армиях многих стран, но ее популярность весьма сомнительна. Ее эксплуатация в боевых условиях требует особого ухода, что лишает М16 статуса надежности и безотказности.

Американская автоматическая винтовка М16, которая была произведена в начале 60-х годов прошлого века, эксплуатировалась в 84-х странах, но особую массовость применения получила именно в самих США. Остальные эксплуатанты этого вида стрелкового оружия либо отдавали дань моде (если американское – то лучшее), либо подчинялись стандартам НАТО, которые диктовали те же Штаты. Основным видом автоматического оружия М16 так и не стала на вооружении ни в одной стране, которые продолжают ее использовать.

Известно, что М16 впервые прославилась именно во время вьетнамской войны, где пришла на смену не менее известной и, кстати, не снятой до сих пор с вооружения винтовки М14. Ее отличала более высокая скорострельность и точность стрельбы на расстояние в 300-400 метров. В джунглях Вьетнама, или во время индонезийско-малайзинской конфронтации 1962-1966 годов, ее применение оказалось эффективным именно из-за ближнего боя, когда, образно говоря, стрельба велась от пальмы до пальмы, практически в упор. Здесь же выявились и ее серьезные недостатки, связанные с ненадежностью и отказами во время стрельбы. Из-за загрязнения оружие заклинивало во время боя – стреляная гильза застревала в патроннике, и на устранение этой помехи требовалось не только время, но и комфортные условия, которые в джунглях никто представить не мог.

Общаясь с нашим легендарным оружейным конструктором Калашниковым, нельзя было обойтись без вопроса о сравнении его известных АКМ и АК с изделием Юджина Стоунера и Джеймса Салливана, известных изначально, как AR15 – прототип всех дальнейших моделей М16. Михаил Тимофеевич всегда высказывал довольно лестные отзывы об американской автоматической винтовке, которая находилась в его коллекции в Ижевске, и которую он не только «обстрелял», но и разобрал до самых мелких деталей.

«Это не наш вариант, – говорил Михаил Калашников. – Она скорее подходит для стрельбы в тире, чем на поле боя. Сама по себе инженерная мысль с затворной рамой в виде цилиндрической детали, плотно подогнанной к стенкам затворной коробки, достаточно интересна. Но работу всего механизма способно разрушить даже малейшее загрязнение, которое не удаляется механическим путем. Мы сравнивали АКМ и М16 в равных условиях на стендовых испытаниях – жестко использовали, с песком, водой, на морозе. Американец проигрывал по всем этим позициям. При этом отличался большей меткостью на коротких дистанциях, кучностью стрельбы одиночными выстрелами, отсечками стрельбы в три патрона, возможностью замены магазина с последующим продолжением стрельбы без взведения затвора. Мне многое в нем понравилось, но все последующие отечественные разработки нашего предприятия из американского опыта ничего применять не стали. Именно из-за потери надежности в боевых условиях».

Кстати, в самих США военные изначально восприняли М16 весьма неоднозначно. Более того, в министерстве обороны откровенно саботировали приемку ее на вооружение и на испытаниях этой винтовки создавали заведомо сложные условия, которые новое стрелковое оружие не выдерживало. Тем не менее оружейная компания Colt, запатентованная Сэмюэлем Кольтом еще в середине 19 века и прославившаяся изначально своими револьверами, смогла «продавить» поставки М16 в армию.

Вначале ее приняли на вооружение подразделения ВВС (US Air Force, как оружие для охраны военных аэродромов. А полноценное боевое применение этой автоматической винтовки началось с 1965 года во Вьетнаме. Здесь выявились ее крайне ненадежные качества именно из-за отказов во время боя. Случаи гибели американских солдат, пытавшихся устранить неисправности оружия при огневом контакте с противником, даже привели к расследованию Конгресса США. Сами военнослужащие при боевых действиях предпочитали пусть и старые, но более надежные винтовки М14. Тем не менее автоматическая винтовка М16 стала основным стрелковым вооружением армии США.

«В числе трофеев во время войны в Афганистане нам доставались среди прочего оружия и американские М16, – рассказывает сенатор Франц Клинцевич, который служил в то время заместителем командира 350-го полка ВДВ в Баграме. – Это была диковинка, которая вызывала определенный интерес, как любое другое оружие противника. Но его дальнейшее применение так и не получилось – не только из-за ограниченности боеприпасов калибра 5,65, которых не было на вооружении нашей армии, но и из-за боевых возможностей. Все ограничивалось лишь пробными отстрелами. Предпочтение отдавалось АКМ калибра 7,62, хотя уже тогда основным автоматом у нас был АК-74 калибра 5,45. Характерная деталь – наши тогдашние противники, афганские моджахеды, тоже предпочитали автоматы Калашникова, а американские М16, поставляемые через Пакистан, хранили на складах в пещерах и практически не использовали. В условиях горной и пустынной местности эта автоматическая винтовка была абсолютно бесполезна».

Не имеет спроса М16 и в сегодняшнем Афганистане, там по-прежнему в цене именно автоматы Калашникова. Причем в двух противоборствующих сторонах – талибов и правительственной армии. Не прижились М16 и во Вьетнаме, которые были захвачены армией «северян» в 1975 году в количестве около миллиона. Сейчас их используют разве что в музее «Туннели Кучи» для стрельбы в тире из оружия времен вьетнамской войны.

«Американцы уже давно подумывают о смене своего основного автоматического стрелкового вооружения, – считает военный эксперт Борис Джерелиевский. – При всем при том, что М16 остается во многих армиях мира наиболее массовым образцом, в том числе благодаря специфическому оружейному законодательству США, эта винтовка уже не просто устарела, но и не обладает должными «убойными» качествами. Скорее это сейчас оружие полицейского, а не боевого применения. Нынешние требования к автоматам и автоматическим винтовкам – возможность поражения цели на расстояние не менее пятисот метров, при высокой кучности стрельбы автоматными очередями. Американцы сейчас присматриваются к неким более качественным аналогам в виде бельгийской и немецкой винтовок. Кстати, они очень внимательно следят и за российскими оружейными разработками, в том числе к ижевскому автомату АК-12. Но здесь явное несовпадение по натовскому стандарту калибра и, естественно, политический нюанс. Американский рейнджер с калашниковым в руках – это нонсенс. А с М16 – это уже прошлый, устаревший, век».

tvzvezda.ru

Американская автоматическая винтовка М16 (4 фото) . Чёрт побери

Легендарный автомат Калашникова (АК) славится своей безотказностью, чего нельзя сказать об автомате М16, который в военных условиях эксплуатации иногда ведет себя довольно капризно.

Немного из истории создания

В начале 50-х годов 20 века американская корпорация «Fairchild Engine and Airplane Corp.» поставила перед собой задачу создания стрелковых видов вооружения на основе принципиально новых для оружейного дела материалов — алюминиевых сплавов и литьевых пластмасс, которые считались особенно перспективными.

Их удельный вес был в два раза меньше по сравнению со сталью, к тому же они отличались высокой технологичностью в производстве. Вместе с тем, у них имелись и негативные аспекты вследствие высоких коэффициентов температурного расширения и теплопроводности.

Разработкой нового стрелкового оружия на основе новых материалов занялось подразделение компании «Armalite» во главе с главным конструктором Юджином Стоунером, который уже имел свою более раннюю разработку — винтовку AR-10 калибра 7.62 мм.

Необходимость в создании новой автоматической винтовки малого веса была продиктована анализом боевых действий, которые американская армия вела в период с Первой мировой по 50-е годы прошлого столетия с учетом опыта войны в Корее.

Недостатки и проблемы

Первые автоматические винтовки, разработанные «Armalite» и получившие название AR-15, армия США получила для испытаний в 1958 году. В ходе испытаний обнаружились проблемы с надежностью и точностью стрельбы. Дело в том, что в винтовке использовался «прямой» газоотвод, то есть при выстреле все пороховые газы из ее ствола после прохождения длинного газоотводного тракта попадали внутрь цилиндрического остова затвора, который двигался внутри закрытой ствольной коробки, а этот вариант обладает особой чувствительностью к загрязнениям.

Безотказной работе оружия всегда мешает попадание грязи, песка, воды, льда и пр., однако именно продукты сгорания пороха представляют наибольшую опасность. Под их разрушающим воздействием металл окисляет и эрозирует, на нем появляются трещины. Даже после выстрела агрессивное воздействие продуктов горения не прекращается из-за оседания сажи и остатков пороховых частиц на поверхности деталей. При смешивании с водяными парами, смазкой и пылью из них образуется состав, под воздействием которого металл может окислиться за считанные часы.

Если оружие недостаточно хорошо промыто и вычищено, то ржавчина появится на нем уже через несколько часов. Эта смесь дает и другой негативный эффект: они забивает любые углубления и способствует увеличению трения движущихся деталей и, тем самым, создает трудно устранимые задержки. Однако специалисты «Armalite» полагали, что прочищение винтовки как раз и осуществляется за счет никуда не выходящего потока пороховых газов.

У новой автоматической винтовки были неплохие баллистические и массогабаритные показатели, кроме того, она технологична в производстве. Целый ряд деталей из алюминиевого сплава сложной конфигурации изготавливается штамповкой или литьем, а для изготовления приклад, цевья и рукоятки управления огнем — штамповка или литье из пластмассы.

У образцов AR-15, произведённых «Armalite Division of the Fairchild Aircraft Corp.», имелся целый ряд недостатков: отсутствие хромированного ствола и антикоррозионного покрытия на стальных деталях, которые контактируют с пороховыми газами; для изготовления газоотводной трубки применялась ржавеющая сталь.

Таким образом, из-за того, что фирма не располагала необходимыми производственными процессами, новое оружие не соответствовало поставленной задаче, а главное, при его эксплуатации возникали долгоустранимые задержки из-за отсутствия хромировки патронника.

Генерал Максвелл Тейлор, начальник штаба армии США, озвучил недовольство новой винтовкой после испытания, и армия была с ним полностью согласна. Таким образом, испытания винтовки провалились, и корпорации «Fairchild Engine and Airplane Corp.», которая потратила на ее разработку $1,45 млн., оставалось только продать права на AR-15 другой компании — «Colt Patent Firearms Manufacturing Company» всего за $75 тыс. плюс 4,5% роялти (то есть процента с дохода от продаж в будущем).

Маркетинг – двигатель торговли

А далее решающую роль в приобретении американской армией AR-15 сыграла массированная маркетинговая кампания, организованная компанией «Colt» среди армейских чиновников. Тогда у некоторых подразделений американской армии было право самостоятельного выбора оружия, и в 1960 году начальник штаба ВВС генерал Кёртис Лемей приобрел 8500 таких винтовок, чтобы заменить ими устаревшие карабины М1 и М2 в службе безопасности Стратегического Воздушного Командования ВВС США.

Еще через 2 года Агентство по перспективным исследованиям МО США закупило тысячу винтовок AR-15 для испытания их в реальной боевой обстановке в Южном Вьетнаме. Напомним, что официально США ввели свои войска во Вьетнам только в 1964 году, а до тех пор там действовали в качестве советников самые лучшие специалисты, которые, разумеется, понимали необходимость ухода за оружием.

AR-15 продемонстрировала высокие боевые характеристики в немалой степени благодаря использовавшемуся боеприпасу .223 Remington (5.56×45 мм), и в своем отчете Агентство охарактеризовало ее положительно, правда, не отметив ненадёжность системы.

Однако попытки компании «Colt» дальнейшего продавливания AR-15 натолкнулось на сопротивление не только генерала Максвелла Тейлора, но и других армейских чиновников. Конфликт длился около года и в конечном счете дошел вначале до министра обороны США Роберта Макнамары, а затем и до президента Джон Ф. Кеннеди, который распорядился провести испытания М14, М16 и автомата Калашникова (правда, китайского производства). В результате испытаний предпочтение было отдано М14, хотя Венс после расследования методики и порядка испытаний счел это предвзятым.

Однако компания «Colt» не прекращала свою рекламную кампанию и подключила средства массовой информации, не гнушаясь заведомой ложью: в качестве главного преимущества новой винтовки рекламировалось отсутствие необходимости в чистке, хотя это не соответствовало действительности.

В итоге «Кольту» удалось добиться заказа на поставку 85 тыс. винтовок для армии США и 19 тыс. для ВВС. Правда, армейские чиновники считали AR-15 временным оружием, так как предполагалось создание системы SPIW (Special Purpose Individual Weapon) — индивидуального оружия спецназначения.

В 1964 году ВВС США была официально принята на вооружение винтовка AR-15/M16, а армейскими подразделениями — винтовка XM16E1, отличие которой от М16 заключалось в наличии досылателя затвора на случай, если автоматика откажет из-за загрязнения ствольной коробки. Для компетентных специалистов уже одно это свидетельствовало о низкой надёжности автоматики и просчётах в конструкции.

Ожидаемое принятие на вооружение SPIW сорвалось, и в 1966 году «Кольт» получил от армии США заказ на поставку 840 тыс. винтовок, что составило кругленькую сумму в $91,7 млн. Тогда же правительство США выкупило у компании «Colt» права на конструкцию AR-15/M16, чтобы начать производить винтовки на заводах и других компаний.

А что получилось на практике

В 1965-1967 годах винтовки AR-15/M16 и XM16E1(с 1967 года она получила название «US Rifle, 5.56mm, M16A1») американские войска активно использовали во Вьетнаме и дали им резко отрицательный отзыв. Из-за частых отказов винтовок во время боя американские войска терпели серьезные потери; к тому же из-за попыток устранения задержек в винтовке многие солдаты были убиты или ранены.

Неполадки были вызваны разными причинами:

• патронник ржавел, и гильзу в нем заклинивало;

• ударник часто ломался либо терялся при чистке,

• из-за нагара затвор заклинивало, и его ходу мешала любая частица;

• на стволе быстро появлялась ржавчина.

В инструкции говорилось, что винтовка самоочищающаяся, что перед стрельбой ее просто нужно протереть чистой тряпочкой и что не существует другого оружия, которое способно так долго стрелять без какой-либо чистки и смазки. Однако для американских солдат это звучало как издевательство, ведь в винтовке имелся целый ряд труднодоступных мест, и солдатам приходилось чистить их своими зубными щетками и помазками, так как нормальный инструмент отсутствовал, а штатные принадлежности для этого не подходили.

Армия США совершила большую ошибку: она поверила в самоочищаемость винтовки, а потому не заказала соответствующих комплектов для чистки оружия из соображений экономии. По этим же соображениям боеприпасы снаряжали порохом, который использовался при снаряжении патронов 7.62×51mm NATO и от которого было больше твердых остатков продуктов горения по сравнению с порохом типа IMR фирмы Dupont, которым первоначально снаряжались боеприпасы для AR-15/M16.

Во Вьетнаме выявились и другие конструктивные недостатки:

• Тонкая газовая трубка при ведении автоматического огня перегревается и теряет прочность, из-за перегрева может согнуться, повредиться и вывести оружия из строя.

• из-за формы используемых нарезов в малокалиберных стволах AR-15/M16 возникает капиллярная способность, что приводит к удерживанию влаги за счет конденсации водяных паров в канале ствола. Причем удалить их, просто встряхнув винтовку, невозможно, а при стрельбе из-за этого давление пороховых газов достигает такой величины, что может разорваться ствол или верхняя часть ствольной коробки. Поэтому солдатам было рекомендовано использовать дульные колпачки.

• Изготовленные из алюминия магазины легко деформировались при ударе.

• Губки, удерживающие патроны в магазине, разгибались, вследствие чего патрон при стрельбе из них выскакивает и попадает в ствольную коробку. Поэтому официальные регламенты запрещали снаряжать 20-местный алюминиевый магазин более чем 17-18 патронами.

Из-за всех этих недостатков в 1967 году было инициировано расследование комиссией при Конгрессе США, после чего были приняты срочные меры, чтобы исправить ситуацию:

• в патронах стал использоваться порох более «чистого» типа, который давал значительно меньше нагара;

• для повышения коррозийной стойкости и облегчения чистки началось хромирование затворной группы, патронника и канала;

• была произведена срочная закупка комплектов для чистки оружия, и в действующей армии солдат начали обучать чистке и уходу за винтовкой, в том числе и с помощью соответствующих комиксов.

Тем не менее, все М16, вернувшиеся после войны во Вьетнаме, оказались в негодном состоянии.

Компания «Кольт» в течение 10 лет проводила техническую доработку винтовки, и в 1982 году вновь заключила контракт на поставку в армию США ее модификации М16-М16А2, где использовался новый улучшенный патрон (5,56×45 мм NATO).

Опыт М-16 показывает, что одних только новых материалов и более технологичных производств недостаточно для получения нового высококачественного оружия, если его конструкция окажется неудачной.

На устранение большинства недочетов в новых модификациях винтовки потребовалось полвека. Теперь для чистки и смазки используются новые материалы, и если правильно ухаживать за винтовкой, ее вполне можно применять в реальных боевых условиях в умеренном климате. Однако если условия экстремальные и обращение неумелое, то она быстро выйдет из строя, и починить ее можно будет только в хорошей ремонтной мастерской.

chert-poberi.ru

американская автоматическая винтовка калибра 5,56-мм

Хотя американские вооруженные силы в мае 1957 года приняли автоматическую винтовку М 14 как новое штатное оружие, несколько месяцев спустя военные в обстановке строгой секретности вновь объявили конкурс на новую пехотную винтовку. Им требовалось оружие, приспособленное для одиночного и автоматического огня на средних дистанциях максимальной массой 3 кг. Для такой легкой винтовки нужно было применять соответствующие боеприпасы.

Автоматическая винтовка М16 — видео

Разработкой винтовки занялась американская фирма Sierra Bullet Со. На базе охотничьих патронов здесь разработали патроны 5,56×43 .222 Ремингтон с пулей массой 3,56 г. Вскоре они были модифицированы в патроны .223 Ремингтон с большой емкостью для пороха и более длинной гильзой, а в 1960 году новый тип патронов был введен официально. Эффективность патронов вызывает споры еще и сегодня. Она основана на высокой скорости при при очень плоской траектории полета.

Для этих боеприпасов два американских предприятия, в том числе и фирма Armalite Division of Fairchild Engine & Airplane, Коста Меса, штат Калифорния, разрабатывали соответствующие винтовки. Юджин М. Стоунер представил модифицированную автоматическую винтовку Армэлайт AR 10 для новых патронов 5,56×45. В 1958 году американские вооруженные силы проводили испытания десяти опытных моделей Армэлайт AR15. Хотя они имели явное преимущество по сравнению с уже существующими винтовками, никакого решения принято не было. В это же время фирма разработала еще одно оружие малого калибра: автоматическую винтовку Армэлайт AR 18, альтернативный вариант модели AR 15. В специальной прессе стран НАТО встречаются совершенно противоречивые данные о винтовке Армэлайт AR 18. Некоторые публикации утверждают, что это оружие разрабатывалось одновременно со штатной винтовкой, некоторые сообщают о проекте, начатом в середине шестидесятых годов.

Однако совершенно очевидно, что с принятием на вооружение американской армии винтовки Армэлайт AR 15 у другой модели в США не было никаких шансов. Фирма-разработчик продала все права британскому предприятию Sterling Armament Company Ltd. в г. Дагенхем. Там оружие производится серийно в нескольких версиях и называется автоматической винтовкой системы Стерлинг-Армэлайт AR 18. Правда, винтовки не были введены официально в Великобритании, но в некоторых странах оружие этого типа входит в оснащение полицейских подразделений. В 1962 году военно-воздушные силы США приняли на вооружение автоматическую винтовку Армэлайт под названием модель М 16 в количестве 8500 штук, а к середине 1967 года их было выпущено более миллиона.

Перед началом серийного производства в Коста Меса оружие усовершенствовали и оснастили более прочным стволом, большой откидной спусковой скобой, а также рукояткой перезарядки, расположенной не сверху корпуса, а сбоку. С 1967 года усовершенствованная версия производилась как автоматическая винтовка Кольт М16 А1. Под этим названием она была позже поставлена на вооружение американской армии. Благодаря модернизации, винтовка стала более простой в обслуживании, однако неисправности при запирании и перезарядке устранить не удалось. Камера и ствол версии М16А1 хромированы.

Это оружие много раз усовершенствовалось, однако другие версии производились в очень небольшом количестве по сравнению со стандартной моделью. К таким версиям относятся:
— Модель CAR 15 Кольт Коммандо для специальных подразделений и разведывательных отрядов. Оружие с укороченным стволом, которое классифицируется также как карабин, имеет откручивающийся пламегаситель и выдвижной плечевой упор.
— Модель CAR 15 Субмашин Ган (автомат) с так называемым Пиггибэк-магазином, комбинацией подачи боеприпасов, состоящей из двух магазинов по 20 патронов. Это оружие предназначалось для экипажей вертолетов и танков, а также специальных подразделений. Без плечевого упора длина оружия — 670 мм, масса без магазина — 2,72 кг.
— Модель CAR 15 Коммандо Субмашин Ган, специальная версия длиной 719 мм и массой 2,78 кг, предназначенная для особых подразделений.
— Модель CAR 15 Хеви Ассолт Райфл М2, ручной пулемет, такого же оснащения, с идентичными массой и размерами, что и Ml, но с лентой на 120 патронов.
— Модель CAR 15 Сэрвайвал Райфл длиной 736 мм.

До 1985 года выпупустили около шести миллионов автоматических винтовок типа М16. В основном это были стандартные модели первой или второй конструкции. Винтовки поставлялись вооруженным силам Америки, и в большом количестве экспортировались в Южный Вьетнам, страны Дальнего Востока, Израиль, Великобританию, пока у них не появились собственные аналогичные разработки. Во многих странах винтовки типа М16 производились по лицензии. В Канаде — это усовершенствованные версии С7 и С8, в Южной Корее — немодифицированный вариант, который явился основой для разработки автоматической винтовки С2, в Сингапуре — оружие выпускали под оригинальным названием.

Автоматическая винтовка М16 (AR15) действует по принципу использования энергии пороховых газов. В ней отсутствует газовый поршень и газовый цилиндр. Пороховые газы подаются через трубку небольшого диаметра непосредственно на поворотный затвор. При многократном использовании эта трубка так сильно загрязняется пороховыми газами, что необходимо разбирать оружие и проводить тщательную чистку. Головка затвора замыкается не в корпусе, как обычно, а в удлинении ствола, при этом на корпус затвора не оказывается статическая нагрузка во время стрельбы. С помощью такой конструкции и была достигнута легкость оружия. Для подачи боеприпасов во всех версиях используются прямые длинные магазины на 20 патронов или рожковые — на 30 патронов.

Оружие предназначено для стрельбы одиночными выстрелами и очередями. Рычаг для предохранителя и установки режима огня находятся с левой стороны выше пистолетной рукоятки. Такое расположение очень удобно для большого пальца. Практический темп стрельбы составляет от 45 до 65 выстр./мин, сопротивление спускового крючка от 2,3 до 3,8 кг. После использования последнего патрона затвор остается открытым. Ствол, затвор и приклад находятся на одной линии. Такая конструкция хорошо сказывается на стабильности оружия при автоматическом огне, отдача происходит по прямой линии и частично компенсируется. Хотя положение точки попадания автоматических винтовок относительно стабильно, высокая точность достигается только при стрельбе одиночными выстрелами и короткими очередями. Только опытные стрелки могут добиться высокой точности при стрельбе длинными очередями.

Прицельное приспособление расположено высокб. Складной прицел, устанавливаемый на дистанцию до 275, от 275 и до 445 м, находится в рукоятке для переноски. Мушка закреплена на держателе из алюминия. Длина прицельной линии — 501 мм. Оружие может оснащаться инфракрасным и лазерным прицелом, которые также закрепляются на рукоятке. В комплект входят: сошка, штык и малокалиберная
система, с помощью которой можно стрелять патронами образца .22 1г. С установленным штыком длина оружия 1120 мм. Магазин, корпус, и рукоятка для переноски изготовлены из алюминия; пистолетная рукоятка, приклад и цевье — из пластика; затвор, ствол и некоторые мелкие детали — из стали. Разборка оружия относительно несложная. Стрелок вытаскивает поперечный штифт в задней части корпуса, откидывает верхнюю часть корпуса со стволом вперед и за рукоятку пере-
зарядки вытаскивает весь затвор назад. Возвратно-боевая пружина находится в ложе.

С 1984 года автоматическая винтовка производится в усовершенствованной версии как модель М 16А2. Новая винтовка имеет улучшенное прицельное приспособление и оснащена специальной системой ограничения длины очереди тремя выстрелами. Длина шага нарезов составляет не 305 мм, как раньше, а 178 мм. Как сообщает специальная литература стран НАТО, винтовки усовершенствованной модели производились в обоих вариантах и в зависимости от длины шага нарезов ствола использовались для стрельбы патронами типа SS109 или М 193. Пламегаситель (у новой модели он не имел прорези в нижней части) также был модифицирован. Пластиковый приклад длиннее на 16 мм, а ствольная накладка имеет закругленную форму.

Несмотря на улучшения, устранить не удалось все недостатки, типичные для всех версий (частые сбои при запирании и при перезарядке). Причиной этих недостатков является сама конструкция. Из-за небольшой массы при обратном ходе затвор имеет недостаточную кинетическую энергию, что и является причиной сбоев. Примерно при каждой десятой смене магазина первый патрон не вводится, и стрелок вынужден пользоваться вспомогательным устройством для его досылки. Кроме того, чистку трубки, через которую пороховой газ подается на затвор, достаточно сложно осуществлять в боевых условиях, так как на разборку винтовки затрачивается много больше времени.

Фирма Colt модифицировала автоматическую винтовку М 16А2. Кроме стандартной модели 701, производственная программа охватывает следующие модификации:
— модель 703 небольшой массы;
— модель 711, масса которой совпадаете массой модели 703, а прицел имеет более простую конструкцию;
— модель 723 (карабин) в компактном исполнении с укороченным прикладом;
— модель 733 Коммандо с коротким стволом;
— модель Хеви Бэррэл с тяжелым стволом используется как ручной пулемет, оснащение совпадает со стандартной моделью 701.

Тактико-технические характеристики винтовки М16 (AR 15)

Калибр, мм	5,56
Начальная скорость пули (v0), м/с	990
Длина оружия, мм	991
Темп стрельбы, выстр./мин	850
Подача боеприпасов	магазин на 20 патронов
Патрон	5,56×45
Длина ствола, мм	508
Нарезы/направление	4/л
Прицельная дальность, м	500
Дальность эффективного действия, м	400

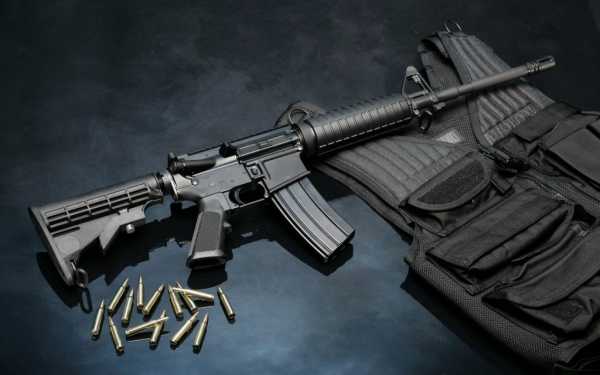

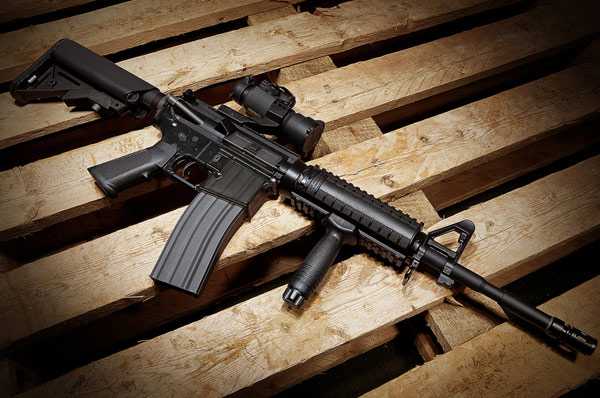

Фото автомата М16

militaryarticle.ru

история создания, описание и характеристики . Чёрт побери

Американская штурмовая винтовка М16 – это один из самых известных и распространенных видов автоматического оружия в мире. За цвет своего цевья и приклада ее прозвали «черной винтовкой». В настоящее время М16 является основным видом стрелкового оружия американской пехоты, кроме того, эта винтовка стоит на вооружении нескольких десятков армий мира и по своей популярности уступает только автомату Калашникова. С момента начала серийного производства было изготовлено более 8 млн экземпляров этого оружия.

Эта автоматическая винтовка стоит на вооружении армии США уже более пятидесяти лет, настоящим боевым крещением для М16 стала Вьетнамская война. Именно этот конфликт показал многочисленные недостатки «черной винтовки». Проведенная модернизация значительно повысила надежность этого оружия, однако споры вокруг М16 не утихают и сегодня.

Обсуждение недостаточной надежности американской винтовки и ее недостатки по сравнению с автоматом Калашникова – это излюбленная тема многочисленных «диванных патриотов», большинство из которых не слишком хорошо разбирается в вопросе. За время эксплуатации М16 вокруг нее возникло множество мифов, часть из которых имеет слабое отношение к действительности.

История создания и совершенствования М16 очень богата и интересна, она заслуживает отдельной объемной книги. В этой статье мы постараемся описать причины, которые сподвигли американцев начать разработку новой винтовки, историю создания М16 и развеять некоторые устоявшиеся легенды и мифы, связанные с этим оружием.

История создания

Американские авторы чаще всего начинают историю М16 с момента продажи «Кольту» компанией ARMALITE модели автоматической винтовки AR-15 вместе со всеми патентами и конструкторами, которые работали над ней. Однако в действительности история этого оружия началась несколько раньше.

В конце 40-х годов Министерство обороны США инициировало работы по созданию новых индивидуальных систем защиты для военнослужащих. В ходе этого проекта были проанализированы несколько миллионов отчетов о ранении и гибели американских солдат в ходе разных конфликтов (Первая и Вторая мировая война, конфликт в Корее). Внимательно изучалась информация о количестве ранений, их локализации, причинах повреждений и дистанциях, на которых они были получены.

Исследователи пришли к несколько парадоксальным выводам: чаще всего (70%) бойцы получали ранения или гибли от воздействия осколков, на потери от стрелкового оружия приходилось всего лишь 20% случаев. При этом большая часть пулевых ранений была получена при стрельбе с 300 метров, чаще всего солдаты гибли от пуль, выпущенных с расстояния менее 100 метров. На таких дистанциях точность ведения огня была второстепенной, гораздо важнее была его плотность.

Изучив результаты данного исследования, военное руководство США пришло к выводу, что армии необходима новая автоматическая винтовка с малоимпульсным патроном небольшого калибра, наиболее эффективным на дистанциях 400-600 метров. В 1957 году начались работы над созданием автоматической винтовки под боеприпас 22 калибра.

Такое оружие обладает целым рядом преимуществ: уменьшение размеров патронов и их массы позволяет увеличить носимый бойцом боекомплект, меньшая отдача боеприпаса значительно повышает точность стрельбы (особенно автоматической), пуля калибра 5,56×45 мм имеет лучшую настильную траекторию, ее меньше сносит ветром, также она имеет лучшее поражающее действие. Вдобавок значительно снижается вес самого оружия.

Военные хотели, чтобы новая винтовка могла вести одиночный и автоматический огонь, имела магазин на двадцать патронов и вес не более трех килограммов. Кроме того, она должна была пробивать армейскую каску на дистанции в 500 метров. Одновременно специалисты компаний Sierra Bullets и Remington начали разработку новых боеприпасов калибра 5,56 мм на базе существующих охотничьих патронов.

В конкурсе принимали участие сразу несколько известных оружейных компаний США. Более всего американским военным приглянулась винтовка AR-15, представленная фирмой Armalite. Ее разработали конструкторы Юджин Стоунер и Джеймс Салливан на основе винтовки AR-10, созданной под патрон калибра 7,62 мм.

Любопытно, что когда американское военное ведомство объявляло конкурс на создание нового оружия, никто и не предполагал, что с этой винтовкой армия США войдет в двадцать первое столетие. Новая легкая армейская винтовка (LMR — Lightweight Military Rifle) должна была лишь временно заменить устаревшую сразу после своего появления М14. В это же время в США шли разработки нового винтовочно-гранатометного комплекса в рамках проекта SPIW, на который были потрачены серьезные средства. Однако этот проект закончился неудачей, что и обеспечило «черной винтовке» долгую и насыщенную жизнь.

В 1958 году AR-15 была отправлена на войсковые испытания. В своей конструкции эта автоматическая винтовка имела ряд интересных, но отнюдь не новаторских решений. К ним можно отнести «прямой» газоотвод, который уже был использован в винтовке Люнгмана AG42B, «линейная» компоновка оружия с расположением возвратной пружины в прикладе (немецкая винтовка FG42), ствольная коробка, состоящая из двух половинок, соединенных поперечной шпилькой (советские ППШ и ППС, бельгийская FN FAL), шторка, закрывающая окно для выброса гильз (немецкий StG44).

При изготовлении AR-15 были использованы передовые на тот момент технологии, заимствованные из авиационной промышленности (литьё из алюминиевых сплавов), что позволило значительно уменьшить вес винтовки. На высоте была и эргономика оружия, в этом отношении AR-15 была на голову выше своих конкурентов.

В 1959 году учредители фирмы Armalite передали все права на AR-15 компании Colt’s Patent Firearms Manufacturing Company, туда же перешел работать и один из создателей винтовки Юджин Стоунер. Именно «Кольт» запустил новое оружие в коммерческое производство.

В 1961 году первую партию винтовок в количестве 8,5 тыс. штук закупает военное ведомство США для проведения опытной эксплуатации и отправляет их во Вьетнам. Первые отзывы о новом оружии из зоны боевых действий были положительными.

В 1963 году компания получает заказ на поставку 104 тыс. винтовок для ВВС и сухопутных сил США. В это же время винтовка получает привычное всем обозначение – М16. В 1964 году ее официально принимают на вооружение американской армии, а в 1966 году вооружают все подразделения, находящиеся в Южном Вьетнаме. Именно в этот момент на винтовку начали поступать многочисленные жалобы и рекламации.

Во время стрельбы М16 часто заклинивало, много проблем было и с магазином винтовки. Приклад, в котором размещалась возвратная пружина, не отличался надлежащей прочностью, а при его разрушении оружие полностью выходило из строя.

Дело в том, что конструкция М16 во многом повторяла устройство винтовки AR-10, разработанный под мощный патрон калибра 7,62 мм. М16 имела две точки трения, чувствительные к загрязнению пороховыми газами. Это не было проблемой, когда автоматика использовала мощный патрон калибра 7,62 мм, но более слабый боеприпас 5,56 мм хуже справлялся с этой задачей, поэтому М16 первых модификаций была очень чувствительна к загрязнениям. К этому еще можно добавить тяжелый климат и высокую влажность Юго-Восточной Азии.

Кроме того, в образцах винтовки, взятых для испытаний, затворная группа, патронник и ствол были покрыты хромом, а в серийных изделиях для удешевления производства от хромирования отказались, что крайне негативно отразилось на работе автоматики. Все это приводило к засорению винтовки и частому застреванию стреляной гильзы в патроннике.

Юджин Стоунер предложил для боеприпасов М16 использовать специальный порох, дающий минимальное количество нагара, что частично решило проблему.

Маркетинговая политика компании «Кольт» строилась на утверждении, что М16 вообще не нуждается в чистке и разборке. Так что первоначально армия США не закупила для этой винтовки комплектов для чистки оружия. Это еще более ухудшило ситуацию. Кроме того, уделялось мало внимания обучению новобранцев, как следует ухаживать за новой винтовкой.

Магазины были выполнены из алюминиевого сплава и не отличались достаточной прочностью. Это приводило к перекосу патрона в патроннике и остановке стрельбы. Алюминий заменили сталью, а для солдат был написан регламент, запрещавший снаряжать магазин (на двадцать патронов) более чем 17-18 патронами.

На винтовку был установлен механизм forward assist, позволяющий солдату в случае задержки патрона дослать его вручную.

Приклад стал изготавливаться из стеклонаполненного полиамида Zytel, обладавшего достаточной прочностью.

В результате многочисленных доработок появилась модификация винтовки М16А1. Кроме хромированного патронника и затворной группы, новая винтовка получила:

Специальный амортизирующий буфер стебля затвора, который уменьшил темп стрельбы, но исключил отскок затвора и осечку.Усовершенствованный пламегаситель повышенной надежности.Более пологий шаг нарезов ствола, что улучшило устойчивость пули, но увеличило ее рассеивание на дистанциях до 400 метров.Винтовка получила новый магазин на 30 патронов.Для винтовки был разработан эффективный глушитель, на стволе установили прилив для штыка.

Войска были обеспечены чистящими принадлежностями, а солдат обязали регулярно чистить свое оружие.

В результате принятых мер большинство недостатков М16 были исправлены. Однако за американской винтовкой навсегда закрепилась слава капризного и ненадежного оружия.

В конце 70-х годов единым боеприпасом для всех стран-членов NATO стал патрон калибра 5,56×45 мм, созданный в Бельгии и получивший обозначение SS109. В 1981 году Colt создает винтовку, адаптированную под этот патрон.

Чуть позже был разработан еще один вариант винтовки — M16A1E1 с более толстым и тяжелым стволом, улучшенными прицельными приспособлениями, новым прикладом и цевьем. Режим непрерывного огня заменили на стрельбу с отсечкой по три патрона. В 1982 году данная модификация была принята на вооружение армии США под индексом М16А2.

В 1994 году на вооружение были приняты модификации М16А3 и М16А4.

Описание конструкции

М16 – это автоматическая винтовка калибра 5,56 мм, автоматика которой работает за счет отвода пороховых газов из канала ствола. Он запирается поворотом затвора.

Отличие М16 от других образцов стрелкового оружия заключается в том, что пороховые газы попадают в газоотводную трубку и двигают не газовый поршень (как в АК, например), а непосредственно затворную раму.

Движущаяся назад затворная рама поворачивает затвор и выводит его из зацепления со стволом. Одновременно происходит экстракция стреляной гильзы и сжатие возвратной пружины. Затем пружина толкает раму вперед, затвор извлекает патрон и досылает его в патронник. После чего закрывается канал ствола и происходит выстрел.

Винтовка М16 изготовлена из алюминия, стали и пластика. Ствольная коробка состоит из двух половинок (верхней и нижней), изготовленных из алюминия. Соединяются они с помощью двух штифтов: переднего поворотного и заднего фиксирующего. При неполной разборке оружия задний штифт выдавливается с помощью любого подходящего предмета (подходит патрон) и винтовка переламывается на две части. После чего затворную группу можно извлечь и провести чистку оружия. Для полной сборки нужно сдвинуть оба штифта.

На правой части ствольной коробки находится окно для выброса гильз, закрытой специальной крышкой, которая открывается при взведении затвора. Также на этой стороне расположена кнопка forward assist, которая используется для ручного досылания затвора. Рукоять взведения находится над прикладом и имеет Т-образную форму.

Ударно-спусковой механизм ударникового типа, он имеет довольно простую конструкцию. Переключатель режима ведения огня (он же предохранитель) находится над пистолетной рукоятью, у разных модификаций винтовки он имеет различное количество позиций.

Цевье и приклад винтовки М16 выполнены из ударопрочного пластика черного цвета. На первых модификациях винтовки цевье имело треугольное сечение и состояло из двух невзаимозаменяемых половинок. На М16А2 цевье круглого сечения, состоящее из двух одинаковых частей. В прикладе расположен отсек для хранения принадлежностей для чистки оружия и ухода за ним.

Прицельные приспособления состоят из круглой мушки, установленной на основании газовой камеры и перекидного диоптрического целика (дальность 250 и 400 метров), расположенного на рукояти для переноски. Мушку и целик можно регулировать. На модификациях М16А2 и М16А3 вместо рукояти устанавливается планка Picatinny, на которую можно монтировать разные прицельные приспособления. В последнее время винтовки часто комплектуются коллиматорными или оптическими прицелами небольшой кратности.

Питание винтовки производится из коробчатого двухрядного магазина. Первоначально это был алюминиевый магазин на 20 патронов, затем он был заменен стальным или алюминиевым магазином емкостью 30 патронов. Существуют и коробчатые магазины на 40 патронов и барабанные с емкостью 100-120 патронов.

Мифы, связанные с М16

С этой винтовкой связано большое количество различных мифов и баек. В этом плане она мало чем уступает знаменитому АК, вот только большинство легенд носят негативный характер, что явно указывает на их советское и российское происхождение. Вот самые ходовые из них:

Винтовка М16 ненадежна. Корни этого мифа уходят в начало 60-х годов, когда войска получили оружие, которое не соответствовало образцам, прошедшим испытания. Желание «срубить» больше денег, чем положено, привело к частым задержкам во время стрельбы и серьезным потерям среди американских солдат. После того как патронник и затворную группу начали покрывать хромом, а в боеприпасах использовать положенный порох, проблемы если не сошли полностью на нет, то снизились до вполне приемлемых величин. Также в русскоязычной литературе часто встречается утверждение, что М16 нужно постоянно чистить, чуть ли не через каждые триста выстрелов. Это неправда. Без чистки винтовка способна сделать до 2 тыс. выстрелов. Кстати, в этом вопросе точку поставил сам Михаил Калашников, который встречался со Стоунером в конце 80-х и высоко оценил его винтовку. Знаменитые конструкторы даже совместно постреляли в тире.М16 сложна в разборке и чистке. Это полная ерунда. Для неполной чистки в полевых условиях достаточно выдавить один штифт, переломить оружие и извлечь затворную группу с рукоятью. И все. Затем оружие готово к осмотру и чистке. Газовая трубка в регулярной чистке не нуждается.Компоновка винтовки с пружиной в прикладе («линейная компоновка») существенно увеличивает силуэт стрелка, что делает его отличной мишенью для противника. Очередная байка! При стрельбе лежа с упором цевья в бруствер силуэт стрелка увеличивается всего лишь на 2 см (по сравнению с АК), при упоре магазина в землю эта разница еще меньше. При стрельбе стоя данный показатель вовсе не учитывается. Следует добавить, что линейная компоновка оружия значительно повышает его точность.М16 мало подходит для рукопашной схватки. Это также весьма спорное утверждение: все модификации винтовки снабжены приливом для крепления штыка, однако приклад М16 действительно менее прочен, чем у автомата Калашникова. В него заходит возвратная пружина, поэтому при разрушении приклада винтовка приходит в негодность. Следует помнить, что сегодня рукопашная схватка – это, скорее, исключение, чем правило, для таких ситуаций каждый солдат армии США имеет табельный пистолет.М16 – это очень точное оружие. Это не совсем так. При ведении одиночного огня данная винтовка показывает весьма высокие результаты, то же самое можно сказать и о стрельбы с отсечкой по три патрона. А вот автоматический огонь точностью не отличается, этому виной высокий темп стрельбы.

Характеристики

Калибр, мм	5,56
Начальная скорость пули, м/с	990
Длина оружия, мм	991
Темп стрельбы, выстр./мин	850
Подача боеприпасов	магазин на 20 патронов
Патрон	5,56×45
Длина ствола, мм	508
Прицельная дальность, м	500
Дальность эффективного действия, м	400

chert-poberi.ru

Автоматическая винтовка М16: eot_dnr

Наш товарищ Румын написал ознакомительную статью про американскую винтовку М16. Они всё чаще стали появляться у врагов Донбасса: фашистских нацбатов, иностранных советников и в подразделениях ЧВК. Во вражеском оружии нужно разбираться и понимать его возможности.

В декабре 2014 года ко мне на склад вооружения пришёл Гром, водитель Монаха. Монах тогда в бригаде Восток командовал третьим батальоном, в котором служила наша 10-я рота Сути времени. Гром часто ко мне приходил и рассказывал, как он в Славянске воевал. А в этот день он поделился своими впечатлениями от знакомства с автоматом М16.

Тогда армия ДНР штурмовала старый терминал Донецкого аэропорта. Продвигаясь, каждый день захватывала новые рубежи в обороне противника. Среди трофеев были винтовки М16. Гром рассказал, как в штаб на 9-ю базу возле аэропорта принесли одну из этих винтовок. Она была рабочая. Её разобрали, чтобы посмотреть конструкцию, затем собрали, а она не стреляет. Судя по всему, что-то неправильно сделали. Ещё раз разобрали и по-другому собрали, всё равно не стреляет. В итоге нашёлся один знающий человек, который собрал правильно, и винтовка заработала. Случилось как-то так, что М16 пробыла несколько часов на морозе. После этого она опять пришла в нерабочее состояние. Дело было в смазке и в том, что после последней стрельбы её не почистили. М16 почистили, смазали и… нечаянно уронили. После падения с небольшой высоты винтовка сделала один выстрел и заклинила. Просто ствольная коробка, которая сделана из алюминиевого сплава — деформировалась. Я захотел понять, почему М-16 так капризно реагирует на военные условия эксплуатации.

История создания

В начале 50-х годов корпорация «Fairchild Engine and Airplane Corp.» решила создать высокотехнологичное производство стрелкового оружия с применением принципиально новых материалов, которые до этого никогда не применялись в оружейном деле. Особенно перспективными считались алюминиевые сплавы и литьевые пластмассы. При равной прочности с малоуглеродистыми и среднеуглеродистыми сталями удельный вес некоторых алюминиевых сплавов оказывался в 2 раза меньше. Литьевые пластмассы с наполнителями, такими как стекловолокно, имели сходную с деревом прочность и были очень технологичны в производстве. Как и детали оружия из алюминиевых сплавов, которые изготавливались литьем и штамповкой.

Но у алюминиевых сплавов и литьевых пластмасс имелись отрицательные стороны: высокие коэффициенты температурного расширения и теплопроводности.

Президент «Fairchild Engine and Airplane Corp.» Ричарда С. Боутелье образовал подразделение «Armalite», задачей которого стала разработка новых видов стрелкового оружия под новые материалы. Главным конструктором был назначен Юджин Стоунер.

Юджин Стоунер

После проведения анализа боевых действий за период с Первой мировой по Корейскую войны, для повышения эффективности армии США её представители обратились к компании «Armalite Division of the Fairchild Aircraft Corp» с предложением разработать автоматическую винтовку калибра 5.56мм, с малой массой — не более 3 кг, способную на дальности в 500 метров пробить стандартную армейскую каску. Юджин Стоунер решает сделать новую винтовку на базе своей более ранней разработки — винтовки AR-10 калибра 7.62мм.

AR-10

По заданию «Armalite» разработкой нового малоимпульсного промежуточного боеприпаса занялись фирмы «Remington Arms Company» и «Sierra Bullets». На базе охотничьих патронов .222 Remington и .222 Remington Magnum был создан патрон .223 Remington (5.56×45 мм).

.223 Remington (5.56×45 мм)

В 1958 году первые винтовки фирмы «Armalite», обозначенные AR-15, были переданы для испытаний Армии США. В ходе тестов был выявлен ряд проблем с надежностью и точностью стрельбы. В винтовках AR-15 схема работы автоматики реализована «прямым» газоотводом, то есть при выстреле все отводимые из ее ствола пороховые газы, пройдя длинный газоотводный тракт, попадали внутрь остова затвора и закрытой ствольной коробки. Остов затвора винтовки AR-15 имел цилиндрическую форму и двигался внутри гладкой цилиндрической направляющей ствольной коробки — вариант, известный своей чувствительностью к загрязнениям.

система «прямого» газоотвода без газового поршня

Грязь, песок, вода, лед и прочее всегда создают проблемы безотказной работе оружия, однако наиболее опасными являются продукты сгорания пороха. Их разрушающее действие вызывает окисление, эрозию поверхности металла, появление трещин. Агрессивное действие продуктов горения продолжается и после выстрела, когда на поверхности деталей оседают сажа и остатки частиц пороха. Они смешиваются с парами воды, смазкой, пылью и образуют состав, способный за часы окислить металл. На плохо промытом и вычищенном оружии уже через несколько часов появляется ржавчина. Существуют и другие вредные свойства этой смеси — она забивает любые ниши, увеличивает трение движущихся деталей и становится причиной трудно устранимых задержек.

Розовым цветом показаны поверхности деталей где оседают сажа и остатки частиц пороха

Пороха бывают разные, одни дают меньше твердых остатков продуктов горения, другие больше, но они есть всегда!

Затвор М16 после стрельбы

Однако у специалистов «Armalite» на этот счет было свое собственное мнение. Как они считали, поток пороховых газов, к тому же никуда не выходящий, должен был сам прочищать винтовку!

Новая автоматическая винтовка имеет неплохие баллистические и массогабаритные характеристики, технологична в производстве. Детали сложной конфигурации, в частности, верхняя и нижняя части ствольной коробки, рукоятка заряжания и ряд других, изготавливаются штамповкой или литьем из алюминиевого сплава; приклад, цевье, рукоятка управления огнем — из пластмассы.

Образцы AR-15, произведённые на мощностях «Armalite Division of the Fairchild Aircraft Corp» не имели хромированного ствола. На поверхностях стальных деталей, контактирующих с пороховыми газами, не было антикоррозионного покрытия, длинная тонкая газоотводная трубка была выполнена из ржавеющей стали. Эти недочёты предполагали невысокую живучесть образца и были связаны с отсутствием необходимых производственных процессов на фирме. Но самой важной проблемой было отсутствие хромировки патронника, что вело к долгоустранимым задержкам, вызываемым обрывом выбрасывателем края фланца или дна защемленной гильзы.

В войсках новой винтовкой остались недовольны. Начальник штаба армии США генерал Максвелл Тейлор выразил сомнение в её пригодности.

Максвелл Тейлор

После провала испытаний корпорация «Fairchild Engine and Airplane Corp.», потратившая на разработку новой винтовки немалую сумму в 1,45 миллиона долларов, в декабре 1959 года продаёт права на AR-15 компании «Colt Patent Firearms Manufacturing Company» за 75.000 долларов и 4,5% роялти (процент с дохода от будущих продаж).

Компания «Colt» провела мощную маркетинговую компанию для рекламы AR-15 армейским чиновникам всех родов войск. Тогда в США некоторые подразделения могли выбирать себе оружие самостоятельно. И в 1960 году удается убедить заместителя начальника штаба ВВС генерала Кёртиса Лемея приобрести 8.500 винтовок для службы безопасности Стратегического Воздушного Командования ВВС США (US AF Strategic Air Command security forces) для замены устаревших карабинов M1 и M2.

Кёртис Эмерсон Лемей

Настойчивые предложения представителей компании «Colt» снова принесли положительный результат в 1962 году: агентство по перспективным исследованиям МО США (Advanced Research Projects Agency) закупает 1000 винтовок AR-15 и направляет их в Южный Вьетнам для проверки в условиях реальных боевых действий.

Американский солдат во Вьетнаме

Напомню, что до официального ввода американских войск во Вьетнам в 1964 году, туда в качестве советников направлялись самые лучшие специалисты, которые осознавали необходимость ухода за оружием. Большую роль в положительных отзывах американских военных советников из Вьетнама сыграл применяемый боеприпас .223 Remington (5.56×45 мм). Винтовка показала высокие боевые характеристики.

Агентство по перспективным исследованиям МО США выпустило отчёт, в котором положительно характеризовало винтовку, но не указало на ненадёжность системы.

Компания «Colt» продолжило продавливать AR-15 и встретило сопротивление всё того же генерала Максвелла Тейлора и других армейских чиновников. Этот конфликт, продолжавшийся год, дошёл до министра обороны Роберта Макнамары.

Роберт Макнамара

Вынужден был вмешаться и президент Джон Ф. Кеннеди, который уполномочил министра Армии Сайруса Венса провести испытания М14, М16 и АК (был выбран Автомат Калашникова китайского производства).

Сайрус Венс

Протокол испытаний был откровенно положительным в отношении М14 и требовал возобновить производство М14, остановленное Робертом Макнамарой 23 января 1963 года.

Винтовка М14

Венс расследовал методику и порядок испытаний армейских инспекторов, и пришел к выводу, что они были явно предвзятыми по отношению к М14.

Одновременно с испытаниями компания «Colt» через средства массовой информации начало повсеместно рекламировать преимущества своей винтовки, одновременно подвергая резкой критике М14. Главный упор в рекламе делался на то, что в отличие от других систем AR-15/M16 не требует чистки! Это была заведомая ложь.

4 ноября 1963 года «Colt» получило заказ на поставку 85.000 винтовок для армии США и 19.000 для ВВС. «Скрипя зубами», армейские чиновники согласились принять новую винтовку, рассматривая ее как временную, призванную заполнить нишу между снимаемой М14 и грядущей системой SPIW (Special Purpose Individual Weapon — индивидуальное оружие специального назначения).

Немного отходя от темы, расскажу про эту программу по разработке перспективного индивидуального оружия для пехоты под названием SPIW, которая финансировалась Армией США с 1959 по примерно 1974 год. С 1953 по 1957 год Министерство Обороны США провело исследовательский проект под кодовым названием «Project SALVO». Согласно исследованиям, для повышения эффективности стрельбы оружия пехоты было предложено использование «эффекта дробовика», то есть залповой стрельбы группой малокалиберных поражающих элементов, имеющих контролируемое рассеивание для компенсации незначительных ошибок прицеливания. Предпочтительным способом осуществления этого эффекта на практике было признано ведение огня короткими очередями с высоким темпом.

Патроны для индивидуального оружия специального назначения снаряжались одной стальной стреловидной пулей массой около 0.65 грамма, диаметром 1.8мм (размах оперения около 5мм) и длиной около 4 см. В передней части пуля заключалась в пластиковый тянущий поддон с наружным диаметром 5.6мм. При стрельбе из гладкого ствола калибром 5.6мм начальная скорость такой пули составляла 1200 — 1400 метров в секунду.

патроны для оружия серии SPIW, справа патрон 5.56×45 NATO для сравнения

Также на новом оружии должен был быть 40 мм подствольный гранатомёт с обоймой на три гранаты.

опытный автомат H&R SPIW с 3-зарядным подствольным гранатометом, 1964

С 1962 года было создано девять опытных образцов, которые не прошли испытания из-за большого веса и малой надёжности. Индивидуальное оружие специального назначения армия должна была принять на вооружение в 1966 году, однако этот проект потерпел крах. Министерство обороны США потратило 21 миллион долларов (что сейчас равняется 165 миллионам).

опытный автомат Springfield SPIW с 3-зарядным подствольным гранатометом и штыком, 1964. Магазин гранатомета торчит вправо-вверх.

Возвращаемся к AR-15/M16: в 1964 году ВВС США официально приняло на вооружение винтовку M16, а Армия США приняло винтовку XM16E1, которая отличается от AR-15/M16 наличием досылателя затвора («forward assist»), предусмотренного на случай отказа работы автоматики из-за загрязнения ствольной коробки.

досылатель затвора «forward assist»

Наличие самой этой кнопки указывало компетентному владельцу на низкую надёжность автоматики и просчёты в конструкции оружия.

принцип работы досылателья затвора

применение механизма «forward assist»

После срыва принятия на вооружение индивидуального оружия специального назначения (SPIW), 16 июня 1966 года компания «Colt» заключила с Армией США контракт на поставку 840.000 винтовок на сумму 91,7 миллиона долларов и концу 1966 года в армии было уже 350 тысяч винтовок. В этом же году права на конструкцию AR-15/M16 были выкуплены правительством США у компании «Colt» (права на конструкцию не защищаются патентами). Это было сделано для начала производства винтовок на заводах фирм «HARRINGTON & RICHARDSON ARMS Co.» и «HYDRAMATIC DIVISION OF GENERAL MOTOR CORPORATION».

С 1965 по 1967 год опыт эксплуатации винтовок AR-15/M16 и XM16E1 (с 1967 она называется «US Rifle, 5.56mm, M16A1») американскими войсками во Вьетнаме был резко отрицательным. Большое число отказов винтовок в боевых условиях приводило к значительным человеческим потерям среди американских солдат. Многие были убиты или ранены, пытаясь устранить задержки в своем оружии.

Американский сержант во Вьетнаме осматривает винтовку

Причин неполадок было много: в ржавеющем патроннике заклинивало гильзу, ударник ломался или терялся при чистке, нагар заклинивал затвор и каждая частица мешала его ходу, ствол быстро ржавел. Для чистки множества труднодоступных мест из-за отсутствия нормального инструмента солдатам приходилось использовать свои помазки и зубные щетки, так как штатными принадлежностями этого сделать было нельзя. Как насмешка звучало утверждение инструкции, что винтовка является самоочищающейся, для подготовки к стрельбе ее достаточно протереть чистой тряпкой и ни одно известное оружие не может так долго стрелять без чистки и смазки.

Американский солдат чистит М16

Поверив в самоочищаемость винтовки, Армия США при первоначальных закупках не заказала комплектов для чистки оружия. Это было сделано из соображений экономии. По этой же причине боеприпасы стали снаряжать порохом, использовавшимся при снаряжении патронов 7.62×51mm NATO. Он давал больше твердых остатков продуктов горения, чем порох типа IMR фирмы Dupont, которым снаряжались первые боеприпасы для AR-15/M16.

Американский солдат во Вьетнаме с винтовкой М16А1

К недостаткам конструкции AR-15/M16, выявленным во Вьетнаме, можно отнести и тонкую газовую трубку, которая перегревается и теряет прочность, в частности при ведении автоматического огня. При чрезмерном нагреве она ослабевает, и из-за этого может согнуться и будет повреждена, что приведет к выходу оружия из строя.

Тонкая газовая трубка винтовки М-16

Кроме этого, оказалось, что форма используемых нарезов в малокалиберных стволах AR-15/M16 создаёт капиллярную способность и удерживает влагу, конденсируя водяные пары в канале ствола. Вода из ствола простым встряхиванием не удаляется и при стрельбе вызывает повышение давления пороховых газов до величины, достаточной для разрыва ствола или верхней части ствольной коробки. Вода вытекает из канала ствола оружия, если винтовку повернуть дульной частью вниз и приоткрыть затвор. Чтобы избежать попадания влаги в ствол, вышло наставление с рекомендацией пользоваться дульными колпачками.

Видео, где показан разрыв от воды карабина М4 (укороченный вариант М16А2). Смотреть с 1:00 минуты.

Проблемными были и магазины, они изготавливались из алюминия. И, будучи достаточно простой штампованной конструкцией, легко деформировались от ударов. Одна из самых распространённых проблем связана с разгибанием губок, которые держат патроны в магазине, в результате чего при стрельбе патрон выскакивает из них и оказывается в ствольной коробке. Во избежание этого были изданы официальные регламенты, запрещавшие снаряжать двадцатиместный алюминиевый магазин более, чем 17-18 патронами. У стальных магазинов такой проблемы нет, но они несколько тяжелее.

Алюминиевый магазин AR-15/M16 на 20 патронов

В 1967 году было проведено расследование комиссии при Конгрессе США, после которого был принят ряд срочных мер по исправлению ситуации: тип пороха в патронах был заменен на более «чистый», дающий гораздо меньше нагара; затворная группа, патронник и канал ствола начали хромировать, что повысило коррозионную стойкость деталей и облегчило их чистку; срочно были закуплены комплекты для чистки оружия,

комплекты для чистки оружия М16

а в действующих войсках началась широкая программа обучения солдат чистке и уходу за винтовкой, в рамках которой были изданы широко известные наставления по уходу за оружием в виде комиксов.

наставление по уходу за оружием в виде комиксов

Однако, все возвратившиеся с Вьетнамской войны М16 были в негодном состоянии.

американские солдаты во Вьетнаме

Технические доработки винтовки компанией «Colt» длились около 10 лет и завершились в 1982 году заключением контракта на поставку в вооруженные силы США модификации М16 — М16А2 под новый улучшенный патрон (5,56×45 мм NATO).

американский солдат с винтовкой М16А2

В истории М-16, безусловно, есть и положительные моменты. Это и применение новых материалов, и налаживание более технологичных производств, и разработка нового малоимпульсного промежуточного патрона, что привело к уменьшению массы оружия и увеличению боезапаса. Однако, неудачный выбор конструкции автоматической винтовки существенно перевешивал все ее достоинства.

В течении 50-ти лет эксплуатации большинство недочетов устранили в новых модификациях винтовки. Появились новые материалы для чистки и смазки. При должном уходе в умеренном климате это оружие может применяться в боевых действиях, однако в экстремальных условиях и при неумелом обращении оно быстро выходит из строя и без хорошей ремонтной мастерской винтовку нельзя починить.

eot-dnr.livejournal.com

почему хваленая американская винтовка непригодна

Известно, что М16 впервые прославилась именно во время вьетнамской войны, где пришла на смену не менее известной и, кстати, не снятой до сих пор с вооружения винтовки М14.

Её отличала более высокая скорострельность, точность стрельбы на расстояние в 300-400 метров, возможность более высокого носимого боекомплекта (БК). В джунглях Вьетнама, или во время индонезийско-малайзинской конфронтации 1962-1966 годов, её применение оказалось эффективным именно из-за ближнего боя, когда, образно говоря, стрельба велась от пальмы до пальмы, практически в упор. Здесь же выявились и её серьезные недостатки, связанные с ненадежностью и отказами во время стрельбы. Из-за загрязнения оружие заклинивало во время боя – стреляная гильза застревала в патроннике и на устранение этой помехи требовалось не только время, но и комфортные условия, которые в джунглях никто представить не мог.

Общаясь с нашим легендарным оружейным конструктором Калашниковым, нельзя было обойтись без вопроса о сравнении его известных АКМ и АК с изделием Юджина Стоунера и Джеймса Салливана, известных изначально, как AR15 – прототип всех дальнейших моделей М16. Михаил Тимофеевич всегда высказывал довольно лестные отзывы о американской автоматической винтовке, которая находилась в его коллекции в Ижевске, и которую он не только «обстрелял», но и разобрал до самых мелких деталей.
