Я принимал участие в стрельбе из лука и охоте с луком на зверей, когда был моложе, у меня был снятый с вооружения колёсный лук (PSE wheel bow), и мы даже преследовали оленя по лесам Нью-Гемпшира. Но, правда, так и не удалось в него попасть. Прошло время, и меня не покидала мысль о том, чтобы сделать свой собственный лук своими руками. И вот я всё же решился его сделать на весенних каникулах, я много прочитал материалов о создании лука и теперь Вы можете повторить его вместе со мной по моей инструкции.

Деревянный лук своими руками

Шаг 1: Во-первых, признание.
Это не первый лук который я делаю. Нет, первый лук был сделан своими руками с использованием старых чертежей из журнала «Популярная механика». Тем не менее, он получился довольно слабым, его натяжение было всего 9 кг. Таким образом, после дальнейших исследований я нашел описание пирамидальных луков. Не желая создавать еще один слабый лук, я ввёл размеры из журнала «Популярная механика» в программу 3D моделирования «Solidworks» и записал смещение под нагрузкой в 9 кг. Затем я разработал новый лук в Solidworks таким образом, что при тех же размерах лука прилагаемая нагрузка составила 22 кг, что меня полностью удовлетворило.

Деревянный лук своими руками

Деревянный лук своими руками

Итак, давайте начнем создавать лук своими руками.

Шаг 2: Выбор древесины.

Самое подходящее для этого дерево для нашего проекта я считаю, будет красный дуб, это дерево достаточно доступное и возможно купить в большинстве магазинов, которые торгуют древесиной. Я выбрал доску 2,5×7,6 x243 см., выбирал, чтобы волокна шли как можно прямее с широкими годичными кольцами, также подбирал, чтобы доска имела наибольший вес изо всех, что там были. Вам придется покопаться в куче досок, даже возможно, потребуется посетить несколько магазинов, прежде чем выберете нужную по характеристикам доску но оно того стоит, из плохого дерева получиться плохой лук, что может привести даже к травмам.

Деревянный лук своими руками

Деревянный лук своими руками

Шаг 3: Разметка лука.

Начните с проверки древесины, нужно проверить на наличие сколов, трещин, сучков, если они попадутся в не зоны нашей разметки лука замечательно, если нет, то вам понадобится еще один кусок доски. Отмерьте на этой доске 172 см в длину и отпилите лишние куски ножовкой, запас длины как раз позволит вырезать нужный кусок длины, минуя огрехи древесины. Отмерьте по ширине доски центр и проведите по всей длине ровную линию. Затем также отметьте центр доски и тоже начертите её центр, чтобы две плеча лука были симметричными.

Деревянный лук своими руками

Теперь нам нужно расчертить ручку лука, она должна быть длиной 10 см., то есть по 5 см. с каждой стороны от центра доски. Ширина ручки — 2,54 см. (смотрите фото). Дальше от ручки идут «клинья», длиной — 5 см и шириной — 6.35 см. Оставшаяся длина доски, по 76 см должна сужаться к концам будущего лука, чтобы на конце лука ширина составляла 9,5 мм.

Деревянный лук своими руками

Шаг 4: Выпиливание плеч лука.

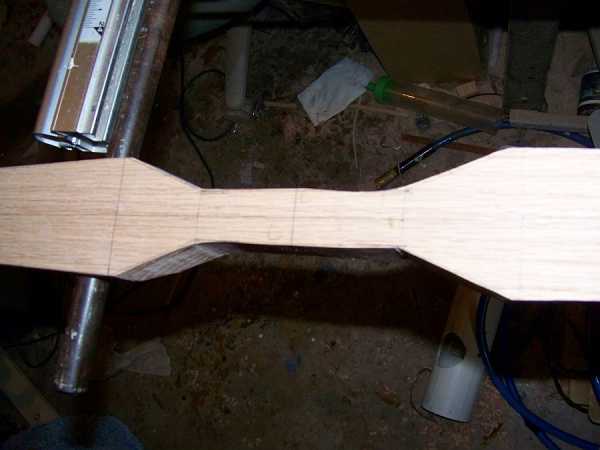

Вырежьте плечи лука, сужая к краям как по расчерченным линиям , делая небольшой запас для дальнейшей обработки рубанком. Я для этого использовал циркулярную пилу со встроенным рубанком. Но пока не вырезайте области для ручки лука, это сделаем позже.

Деревянный лук своими руками

Деревянный лук своими руками

Шаг 5: Ручка.

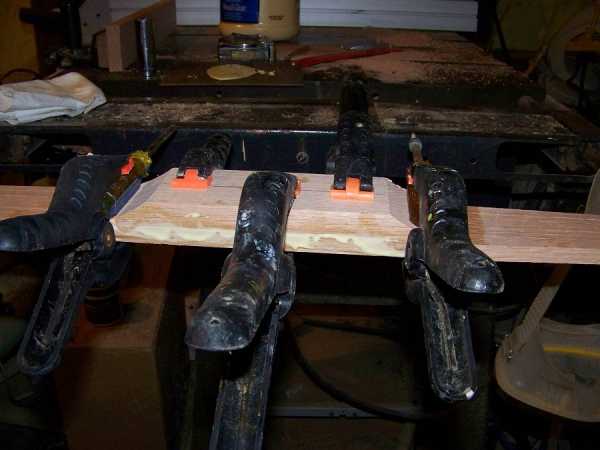

Так как толщина ручки довольно тонкая, то в этом месте лук может сломаться, для этого мы увеличим толщину это место с помощью бруска дерева и сделаем плавные переходы к плечам лука. И так, как Вы помните, мы купили доску гораздо длиннее и при отрезании лишнего у Вас должен был остаться кусок доски, надеюсь, Вы его ещё не выбросили? Нам нужен он, отрежьте от него 23 см. Отметьте средину доски и проведите линию. Затем я используя электрорубанок на циркулярке сделал плавные переходы с двух краёв. Далее нужно промазать этот брусок клеем и приклеить к нашему луку, так, чтобы размеченные ранее центры этих досок совпали, и лук был симметричен. Затем дайте высохнуть клею хотя бы 24 часа, а затем вырежьте уже саму ручку.

Деревянный лук своими руками

Деревянный лук своими руками

Деревянный лук своими руками

Деревянный лук своими руками

Деревянный лук своими руками

Шаг 6: Теперь переходим к самой страшной части.

На данный момент вы имеете некое подобие лука, теперь нужно скруглить все края и углы, чтобы при сгибании лука не загнать в руку занозу. После этого найдите небольшие отрезки древесины, чтобы сделать клинья и привяжите их верёвкой от 2.5 см от конца лука. Теперь сделайте длинную тетиву из какого-нибудь шнура или верёвки и сделайте первое небольшое натяжение. Теперь мы будем работать далее над нашим луком.

Шаг 7: Кущение.

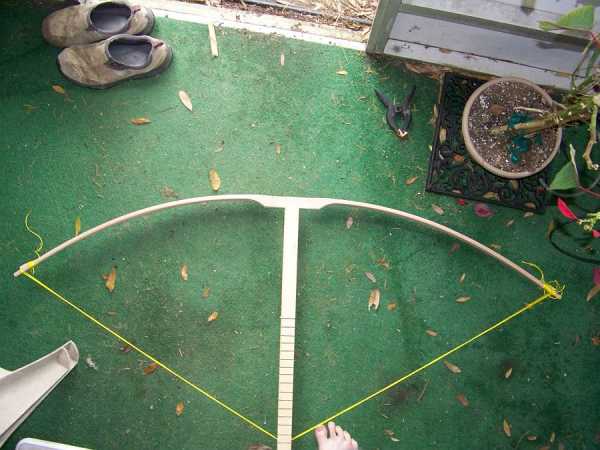

Процессом, которым мы сейчас займемся, называется – кущение лука, то есть придание луку необходимого изгиба, который он затем должен держать . Вот это действительно самый страшный момент. Итак, мы начнём формировать плавный изгиб лука. Нам нужна палка кущения, я просто взял кусок доски длиной 91 см и толщиной 5 см с двух сторон, нарезал в ней «слоты» (канавки) через каждые 2.5 см, может быть этот способ не самый оптимальный, но работоспособный.

Итак, ставьте лук на эту доску и начинайте оттягивать тетиву, сначала вставляя средину тетивы в близкие канавки, а затем постепенно и медленно оттягивая всё дальше прислушиваясь к луку, если он начинает трещать, то остановитесь и вернитесь к начальной канавке.



Деревянный лук своими руками

Деревянный лук своими руками

Деревянный лук своими руками

Деревянный лук своими руками

Шаг 8: Присоединение клиньев.

Мы ранее делали временные клинья на краях лука, теперь давайте поставим постоянные. Сделайте небольшие углубления под клинья, отступая с каждого края лука по 3,2 см. Смажьте углубление клеем и приклейте клинья в них. Далее примотайте их хорошенько конопляной верёвкой пропитанной клеем Titebond (можно применить ПВА). Теперь можно натянуть тетиву.

Деревянный лук своими руками

Шаг 9: Завершение создания лука.

После завершения шлифовки лука я покрыл его всего воском, это воск предназначен для натирания деревянных поверхностей оружия. Вы также можете оплести ручку конопляной веревкой, но мне нравится ощущать в руке именно деревянную ручку. Я очень доволен результатом. Надеюсь и тот лук, который Вы сделали своими руками Вас тоже удовлетворит!

Деревянный лук своими руками


bestdiy.ru

Как сделать лук своими руками из дерева, фото видео

Охотничий лук – самое доступное оружие, которое не так сложно сделать своими руками. Его преимуществом по сравнению с покупным в стоимости,  а также том, что его можно сделать «под себя», учитывая индивидуальные особенности. Единственное, что необходимо учитывать при изготовлении лука для стрельбы своими руками, — это соответствие максимальной силы натяжения тетивы, установленным законодательством значению не больше 40 кг/с. О том, как сделать охотничий лук своими руками, можно узнать далее.

Самодельный лук

Охотничий лук своими руками: материал

Перед тем, как сделать лук своими руками, нужно подготовить материал. Древесина для изготовления лучного оружия должна обладать такими характеристиками, как прочность, гибкость, упругость. Материал для заготовки должен быть прямым, ровным, без сучков, каких-либо повреждений. В принципе, для изготовления лука подойдет любое дерево: береза, дуб, яблоня, можжевельник, клен, орешник, ясень, вяз, тис или тик.

Ветвь для заготовки необходимо спилить зимой, при минусовой температуре для того, чтобы внутри сохранился древесный сок. Длина заготовки должна составлять необходимую длину будущего лука, плюс 30 см на трещины при сушке с каждого конца, возникновение которых весьма вероятно. Кора со спиленной ветви не снимается. Ее торцы покрываются масляной краской, чтобы избежать возникновения внутренних дефектов древесины при ее высыхании, которое должно происходить равномерно.

После этого заготовку оставляют для просушки на срок до пяти месяцев в вертикальном положении при комнатной температуре. При этом окружающий воздух не должен быть слишком сухим, иначе заготовка деформируется.

Как сделать охотничий лук своими руками

После изготовления начальной заготовки нужно определить естественный изгиб лука из дерева. Это нужно для того, чтобы в дальнейшем было удобно использовать оружие. Чтобы определить этот изгиб, нужно один конец прижать к земле, придерживая второй конец рукой. Каркас повернется своей естественной стороной.

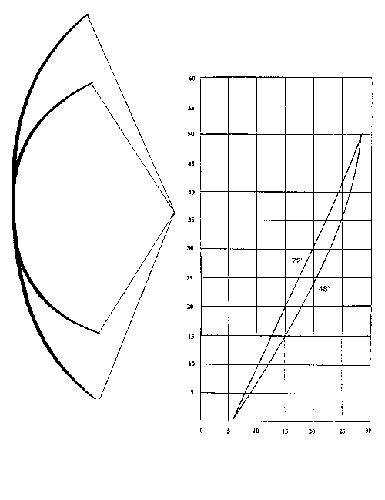

Сделать лук своими руками, схема

Из круглой заготовки необходимо оформить будущий охотничий лук. Ширина каркаса лука обычно составляет 3 см. Лишнюю древесину лучше стесать ножом, одновременно с этим проверяя на наличие сучков и прочих дефектов.

Поскольку простой лук состоит из цельного каркаса, стоит сформировать его изгибы во время обработки ножом. С помощью ножа и рубанка формируется его боковая и фронтальная части. Соотношение ширины каркаса и ширины плеч должно составлять 3/2. Размер плеч должен быть одинаков, чтобы они не уступали по упругости друг другу. На этом этапе работы нельзя сгибать лук для предотвращения его деформации.

Далее нужно сформировать изгиб лука. Для этого используется метод водяного отпаривания. В частности, отпариваются плечи лука для придания им нужной формы изгиба. Для этого лук фиксируется специальными стапелями (деревянными брусками) в нужном положении плеч, обрабатывается горячим водяным паром. В таком зафиксировано положении оружие сохнет примерно одну неделю. После этого стапели снимаются, на концах плеч вырубаются места для тетивы.

Следует обратить внимание, что все это время с лука не снималась кора. После отпаривания она начинает отслаиваться. Ее нужно аккуратно снять, не повреждая при этом волокна древесины. Остатки коры снимаются шлифшкуркой, а поверхность покрывается жиром, горячим воском, лаком или краской.

Существует еще один вариант, как сделать изгиб лука:

  • Нужно изготовить специальную доску с пропилами, которая крепится перпендикулярно центру каркаса.
  • Оба конца лука соединяются нитью.
  • Нить цепляется за один из пропилов на доске для изгиба в соответствии с необходимым радиусом.

Манипуляции должны проводиться медленно, потому что при резком изгибе древесные волокна могут повредиться.

Изготовление тетивы

Лучше изготавливать тетиву из многослойной веревки. Тетива для охоты должна быть прочная, изготовленная из нескольких нитей кевлара, капрона, лавсана, рыболовного шнура в катушках, прочих искусственных нитей. Также подойдет тонкая полоска сыромятной кожи толщиной 3 мм. Главное требование к нити для тетивы – прочность, устойчивость к истиранию и растягиванию. Она должна быть короче, чем размер между плечами лука, чтобы постоянно быть в натянутом положении. Сначала она крепится в одной засечке плеча, затягивается узелком к луку, затем протягивается ко второму концу и затягивается там. Правильно натянутая тетива должна находиться на расстоянии 15 см от середины каркаса охотничьего лука.

Изготовление стрел

Стрелы должны быть такой длины, чтобы она была пропорциональна длине лука и максимальной величине натяжения тетивы. Практически это означает, что при натянутой тетиве наконечник стрелы должен выступать на несколько сантиметров за каркас оружия. Диаметр стрелы должен составлять примерно 6мм, древко должно быть идеально ровным. Материалом для изготовления стрел служат ель, сосна, береза – для охоты мелкую дичь и птицу, а также ясень, граб, дуб, прочие тяжелые и плотные породы для охоты на хищного зверя. Наколоть их можно из поленьев, использовать доски, штапики, деревянные квадратные рейки. Затем им нужно придать форму цилиндров, зашкурить, чтобы поверхность была гладкой. Чем глаже поверхность стрелы, тем точнее будет ее полет. В торцевой части нужно сделать небольшую прорезь под тетиву в соответствии с ее диаметром.

Форма наконечника стрелы изготавливается в зависимости от типа добычи. Если охота подразумевается на птицу, наконечник делается заостренным. Если планируется охота на более крупную дичь, наконечник изготавливается из камня иди металла треугольной формы.


Для стрелы также нужно будет сделать оперение. Самое простое – из птичьих перьев, но можно сделать из других материалов – пластика, бумаги и т.д.

Составной лук

Лук своими руками

Охотничий лук может иметь составную конструкцию, т.е. состоять из двух или трех частей. Для такой заготовки отыскать материал проще, чем для простой. Как правило, составная конструкция состоит из центрального каркаса, к которому крепятся два плеча («рога»), которые заканчиваются креплениями для тетивы. Для обычной стрельбы они делаются одинакового размера, а для стрельбы с колена нижнее плечо должно изготавливаться короче верхнего.

Для изготовления плеч лука составной конструкции следует выбирать черемуху, растущую возле водоема. Заготовки очищаются от коры, просушиваются в темном месте, еще лучше, на свежем воздухе. После вырезания основных частей заготовку можно будет сушить под солнцем.

Составные части склеиваются друг с другом, в походных условиях это можно сделать при помощи рыбьего клея (изготовленного из измельченных рыбьих костей). Каркас пропитывается смолой и жиром, а места соединения с плечами стягиваются сухожилиями животных (можно использовать леску, крепкую веревку), и еще раз пропитываются жиром. Когда все части склеены в единую конструкцию, лук обрабатывается острым ножом. Для придания еще большей крепости и прочности поверхность лука обклеивается вываренной берестой, наклеиваемой волокнами вдоль.

pohod-lifehack.ru

варианты из дерева и пвх

Танк «Армата» напугал не только врагов, но и наше правительство

Стали известны места дислокации перспективных бомбардировщиков B-21

Бюджет потратят на бронированную технику от Дерипаски

Воспоминания немецкого танкиста, воевавшего на танке КВ-1

Россия готова сменить доктрину: от защиты к нападению

Какие трофеи ценились среди немецких солдат во время Второй мировой войны

Отголоски прошлого: как Грузия теряла свои танки

Новейший корабль «Тайфун» с «Калибрами» на борту ожидает испытаний

Самый дорогой польский долгострой – патрульный корабль «Шлензак»

РПК-6 «Водопад» превратит даже небольшие корабли в мощное оружие

Россия активно укрепляет свои позиции на Каспии: новые базы и подразделения

Имитация вражеских ракет: новейший российский проект «Гвоздика»

iohotnik.ru

Изготовление деревянного лука: подбор древесины и ее правильная сушка

интерес к оружию доходит до той стадии, что единственно верным решением является его изготовление своими руками, важно вникнуть во все нюансы, чтобы получить идеальный результат. Качество лука зависит от состояния древесины, из которой он выполнен. А состояние в свою очередь зависит от того, как производилась просушка.

Уменьшение содержания влаги до 8% за 7 дней с сушилкой для древесины ФлексиХИТ

Сделать деревянный лук под силу каждому, кто проявляет такое желание. Но действовать нужно постепенно. Если хочется абсолютно все выполнить самостоятельно, нужно запастись терпением, потому что процесс занимает несколько месяцев.

В целом создание лука осуществляется в несколько этапов:

  1. выбор древесины;
  2. заготовка древесины;
  3. сушка материала;
  4. придание дуги;
  5. первичная обработка;
  6. формирование лицевой части;
  7. подбор тетивы.

Рассмотрим все, что касается подбора и сушки древесины.

Подбор и заготовка древесины для изготовления лука


Для жителей России, да и почти всего постсоветского пространства, выбор древесины не представляет сложности. Большая часть деревьев и даже кустов подходит для создания лука.

В зависимости от того, что растет в конкретном регионе, можно взять можжевельник, клен, орешник, ясень, березу, вяз, кедр или дуб.

Дальше начинается все самое интересное. Желательно озаботиться заготовкой материала в зимнее время. Оптимальная температура для спиливания: -10…-15 градусов. Спиленное зимой дерево обладает повышенной гибкостью и эластичностью, что является первостепенно важным для традиционного лука.

Лучше всего присмотреть для спила ветку заранее (до наступления зимы), достаточно ровную, возможно, с легким изгибом. Количество сучков на ней должно быть минимальным. Оптимальный диаметр: 8…10 см. Оптимальная длина: длина будущего лука + 30 см на дополнительную обработку (возможно появление трещин в торцах после просушки).

Ветка опиливается с двух сторон, чтобы осталась только заготовка нужной длины. Ее торцы покрываются масляной краской. После высыхания последней торцы обматываются полиэтиленом.

Все, заготовка подготовлена к просушке.

Внимание! Сушка древесины осуществляется в коре, ее снимать не нужно. Кора — естественный регулятор скорости процесса. Если ее снять, «голое» дерево при высыхании буквально через несколько дней идет трещинами, часто довольно крупными. Это делает заготовку непригодной к созданию лука.

Правильная сушка древесины для изготовления лука

Сушка — это самый длительный этап, причем к нему предъявляется максимум требований. Соблюдение всех условий очень важно, так как правильная сушка является гарантией того, что лук будет иметь необходимую гибкость, в нем не появятся трещины и он прослужит достаточно долго.

Естественная сушка

Оптимальное время сушки составляет от 2 до 5 месяцев. При этом влажность древесины должна снизиться с исходных 40-50% до оптимальных 8-10%. Для определения данного показателя используется игольчатый или бесконтактный влагомер. Если данного оборудования нет, используются методики взвешивания. При этом необходимо знать исходную влажность используемой древесины в соответствующей климатической зоне.

Наилучшим местом для высушивания заготовки является проветриваемое помещение с нормальной сложностью 40-65%. Сухой воздух нежелателен, так как дерево пересыхает и теряет свою эластичность. В нем могут появиться трещины и оно становится ломким.

Заготовка размещается вертикально в месте, на которое не падают прямые солнечные лучи. Не должно быть перепадов влажности, так как резкое высушивание повреждает структуру материала, нарушая его целостность.

Через 2 месяца после начала сушки замеряется влажность. Если она выше 8-10%, заготовка досушивается до нужной кондиции.

Ускоренная сушка

Так как мы живем в век технологий, вполне закономерно, что процесс естественной сушки можно ускорить. Это позволяет гораздо быстрее приступить к последующим этапам изготовления лука.

Ускоренная сушка может осуществляться несколькими методами, каждый из которых обладает своими тонкостями.

Вываривание/вымачивание


Данная методика хотя и быстрее дает результат, чем естественная сушка, все также требует немало времени, хотя и в разы меньше.

Предварительно все равно в естественных условиях осуществляется высушивание заготовки до 18-20%. При этом дерево все также остается в коре.

Когда уровень влажности достигает указанной цифры, осуществляется вымачивание/вываривание в воде. Данная методика использовалась еще в средние века, предупреждая растрескивание и гниение.

Затем заготовка притягивается к брусу струбцинами до полного высыхания. Оно происходит существенно быстрее, чем при естественной сушке.

Процесс занимает несколько недель.

Инфракрасная сушка

Если ждать так долго нет возможности, существует еще один вариант — инфракрасная сушка. Для этого достаточно всего одного термомата/термокассеты с инфракрасным нагревателем, который в домашних условиях может использоваться как бытовой обогреватель.

Заготовка укладывается непосредственно на термомат и оставляется на просушку. В зависимости от типа древесины, процесс займет 3-7 дней. При этом результат будет соответствовать естественному высушиванию. Материал достигнет необходимого уровня влажности, сохранив свою эластичность, избежав появления трещин.

Советы опытных любителей


Изготовление лука своими руками — процесс сложный и часто непредсказуемый, поведение дерева не всегда можно угадать. Даже опытные любители, которые не один год занимаются таким делом, говорят, что ошибки случаются всегда. От них никуда не деться, да и древесина — материал капризный. Результат редко бывает именно таким, как представляется.

Важно! Рекомендуется для создания одного лука иметь от 5 до 10 заготовок. Хотя бы одна из них будет высушена правильно и без дефектов, что позволит создать хороший лук.

Уменьшение содержания влаги до 8% за 7 дней с сушилкой для дерева ФлексиХИТ

blog.flexyheat.ru

Как сделать лук из дерева в домашних условиях?

У каждого человека есть свои увлечения. Стрельба из лука сегодня считается довольно оригинальным и интересным времяпровождением. Для одних людей это стало азартным развлечением или игрой, другие же занимаются стрельбой из лука на профессиональном уровне. Приобрести все необходимые снаряжения можно в магазине, но стоит помнить, что цена готового набора достаточно высока, качество же его не всегда радует. Почему бы не изготовить его самостоятельно? Эта статья поможет вам разобраться в том, как сделать лук из дерева в домашних условиях, ведь технология изготовления весьма проста.

к содержанию ↑

Как самостоятельно изготовить деревянный лук?

Потребуются для работы вам заготовки из дерева, чертежи, перья, нить для тетивы, ножовка, наконечник, нож, топор, стапель и кипяток.

Важно! Разновидностей луков существует сегодня немало, классифицируют их по таким параметрам, как форма, конструкция, способ применения и место расположения стрельбы. Выбор основного материала зависит от того, где вы планируете использовать это оружие.

Материалы для работы

Настоящий лук сделать дома можно из:

  • Дерева.
  • Лыж.
  • Труб ПВХ.
  • Бумаги.
  • Фанеры.

В качестве тетивы применить можно:

  • шпагат;
  • леску;
  • лавсановую или нейлоновую нить;
  • капрон;
  • полипропилен.

Стрелы же вырезаются из сосны или березы.

Дальше мы узнаем, как сделать лук дома прямой формы с рукояткой, плечами и направляющим желобком.

Делаем заготовки

Отыскать заготовку для будущего изделия можно прямо на улице:

  • Можно воспользоваться любым лиственным деревом — подойдет вяз, береза, орешник, тис, дуб, бамбук, лимон, белая акация или ясень.
  • Выберите гибкую, крепкую, прямую ветку, учитывая длину самого лука плюс 30-40 см для запаса.
  • Проверьте, чтобы на древесине не было повреждений и сучков.

Важно! Палку срубить рекомендуется в морозный день, чтобы температура воздуха не превышала минус 10-15 градусов.

  • У вас уже есть основная заготовка, кору не снимайте.
  • Торцы покройте масляной краской, затем уложите ее вертикально, чтобы она хорошо просохла.

Важно! Палку уложите таким образом, чтобы высыхала она равномерно, желательно оставить ее на несколько месяцев.

Придаем изделию форму

Ваша заготовка просохла, настало время для ее обработки, чтобы сделать лук из дерева в домашних условиях:

  • Вам необходимо получить из бревна доску прямоугольной формы — поможет в этом топор или пила.
  • Толщина доски должна соответствовать ширине рукоятки — приблизительно 3 см. В случае наличия дефектов можно немного увеличить толщину.

Важно! Пользуйтесь при работе чертежами.

  • Затем сделайте разметку на боковом профиле, все лишнее уберите топором, чистовую работу завершите рубанком или острым ножом.
  • Можно переходить к фронтальному профилю. Тут важно проявить особую аккуратность и внимательность, чтобы плечи вышли упругими и крепкими.

Важно! На этом этапе изготовления лука запрещено сгибать заготовку, иначе — вы ее просто испортите.

  • Ширина рукоятки должна быть немного больше ширины плеча. Сечение делать лучше чечевицеобразным или прямоугольным — все зависит от изначальной толщины заготовки.

Отпаривание

Теперь настало время формирования изгиба. На предприятиях для этого пользуются способом вымачивания в специальных растворах, но поскольку мы делаем все дома, обратимся к проверенному дедовскому методу.

Важно! Оба плеча отпаривать следует одновременно, чтобы и сушка происходила также равномерно.

Вот так необходимо делать отпаривание для того, чтобы придать плечам пластичность и необходимый изгиб:

  • Просто подержите лук над кипящей водой до того момента, пока он не станет легко сгибаться.
  • Потом поместите его в уже готовый стапель на несколько недель для высыхания.

Важно! Количество, расположение и форма зажимов напрямую зависят от того, какой формы лук вы хотите получить.

  • Выждав положенное время, достаньте изделие, на концах вырежьте выемки для прикрепления тетивы.

Обработка коры

Как вы помните, кора на всех этапах работы оставалась нетронутой, но в процессе отпаривания и просушки в стапеле она может частично отслоиться:

  1. Если это произошло, при помощи деревянного ножа отделите ее, делая все максимально осторожно, чтобы не повредить волокна спинки изделия.
  2. Если в каких-то местах не получилось кору убрать, то просто отшлифуйте ее до идеальной гладкости.

Изготовление тетивы:

  • Из брусков сделайте прямоугольную форму, затем вбейте по краям гвозди.
  • К одному из гвоздей привяжите лавсановую нить и по кругу ее намотайте.

Важно! Делайте это максимально туго, чтобы не возникали провисания.

  • Затем свяжите концы ниток и тетиву разделите на две пряди.
  • Обмотайте капроновой ниткой средние части прядей.
  • Не убирая бруски, также обмотайте концы, чтобы сформировать петли для крепления.
  • Теперь необходимо сделать специальную направляющую для установки стрелы. Воспользуйтесь куском пенопласта или дерева. Крепится она посередине, чтобы получился прямой угол между осью стрелы и тетивой.

Завершающий этап

Часто так случается, что древесина пересыхает, или — наоборот, набирает влагу, естественно, это отражается негативно на свойствах и долговечности готового оружия. Именно поэтому следует пропитать лук из дерева расплавленным воском или жиром.

Важно! Если их не нашлось можно воспользоваться лаком, мастикой или краской. Главное тут — не перестараться, иначе — изделие потеряет упругость.

к содержанию ↑

Как сделать стрелы для лука самостоятельно?

Как сделать мощный лук в домашних условиях — вы уже знаете, но для его полноценного функционирования понадобятся еще стрелы. Изготовление происходит по следующей схеме.

Выбор материала:

  • Возьмите тщательно просушенные еловые, сосновые или березовые доски.

Важно! Их толщина не должна превышать 3 см. По длине они не должны превышать длину изгиба изделия.

  • Проверьте, чтобы на древесине не было сучков, чтобы все волокна шли параллельно длине нашей заготовки.
  • Используйте прямые сухие ветки, очищенные до гладкости и выпрямленные над разогретыми углями.

Нанесение разметки:

  1. Пилой отпилите доску необходимой длины, затем убавьте ее толщину до 1,5 см.
  2. Торец разметьте на квадраты, потом по отметкам распилите вдоль.
  3. Придайте заготовкам форму шестиугольника при помощи напильника и ножа.
  4. Потом сделайте их круглыми посредством наждачной бумаги.
  5. В результате — вы получите заготовку диаметром не более 7-8 мм.

Оперение

Делать это совсем не обязательно, но стоит отметить, что оперение способствует точности попадания и стабильному полету.

Важно! Использовать лучше прочные перья шириной 3 см и длиной 10 см, например, хвостовые или маховые перья глухаря, гуся или индейки.

Порядок работы:

  1. Разрежьте каждое перо пополам прямо по центру стержня.
  2. Укоротите стержень таким образом, чтобы до начала ворса остался примерно 1 см, с другой стороны обрежьте перо в месте снижения утолщения до 1 мм.
  3. На одной стреле должно присутствовать по три пера. Следите, чтобы по длине они были одинаковыми.
  4. Приставьте к древку перья, отступая 1 см от края, с обеих сторон примотайте их ниткой друг к другу под углом 120 градусов.
  5. Пришейте каждое из них возле основания, стараясь сохранять целостность ворсин.
  6. Аккуратно проклейте всю конструкцию и придайте желаемую форму древку.
  7. Оперение можно вставить в расщепленный паз или сразу приклеить.

Наконечник

Для его изготовления понадобится металлическая треугольная пластина, по толщине соответствующая толщине древка. Затем в нем сделайте выемку для хвоста треугольника и прямо туда вставьте пластину, закрепив ее ниткой.

к содержанию ↑

Правила хранения оружия:

  • Для транспортировки и хранения устройства также можно сшить специальный чехол.
  • Стрелы лучше держать в колчане.
  • Храните лук в вертикальном положении при комнатной температуре, чтобы он не утратил своих свойств.
к содержанию ↑

Видеоматериал

Зная, как сделать лук из дерева в домашних условиях, вы сможете начать заниматься этим видом спорта без особых материальных затрат и получать от этого удовольствие.

Поделиться в соц. сетях:

serviceyard.net

Наука луковая: Анатомия классического деревянного лука

По сравнению с современным блочным луком классический деревянный лук выглядит предельно простым. Но на самом деле грозное оружие Средневековья значительно превосходит спортивный снаряд наших дней как по сложности изготовления, так и по замысловатости конструкции

Важнейший завершающий этап изготовления лука — это его настройка, цель которой — добиться равномерного сгибания плеч по всей длине

Анатомия дерева В разных видах деревьев соотношение древесины и луба отличается. Некоторые деревья, например вяз, ясень и гикори, имеют очень тонкую сердцевину или вообще не образуют ее, зато в тисе и оранжевой маклюре древесина занимает почти весь ствол, оставив лубу лишь тонкую прослойку. В маклюре именно древесина проявляет наилучшую гибкость и упругость, а луб слишком мягок для изготовления лука. В большинстве деревьев древесина слишком твердая и ломкая, и ценность представляет именно луб

Размер имеет значение На рисунке видно, насколько сильно приходится сгибаться плечам короткого лука и как увеличивается угол между плечом и тетивой, делая передачу энергии менее эффективной. Результат — слабое усилие лука в середине динамической кривой и резкое нарастание сопротивления ближе к пределу натяжения.

Динамические кривые 1) современный блочный лук 2) прямой деревянный лук 3) деревянный лук рекурвед 4) композитный ретрофлексный лук

В расслабленном состоянии ретрофлексный композитный лук буквально сгибается в кольцо, стягиваемый несколькими слоями сухожилий

Слабые гибкие концы плеч в начале динамической кривой практически не сопротивляются сгибанию и не запасают энергию. К концу хода они быстро образуют тупой угол с тетивой, и лук резко достигает пика натяжения

При малых углах между плечом и тетивой (а значит, достаточно большой длине лука) жесткие прямые концы плеч работают довольно неплохо. Они хорошо сопротивляются сгибанию в начале хода, а усилие нарастает равномерно без резкого пика

Лук-рекурвед ведет себя почти так же, как прямой лук, однако острый угол, образуемый тетивой и загнутыми от лучника «рожками», позволяет натягивать его сильнее, предотвращая резкое нарастание усилия у пика

Если в расслабленном состоянии тетива ложится на «рожки» рекурведа, в начале хода лук становится короче и обладает бóльшим усилием. Плавно отгибающиеся «рожки» дают плавное изменение усилия, зато угловатые проще в изготовлении

От длины «рожков» напрямую зависит энергетический прирост, который они дают. Короткие «рожки» образуют слишком маленький рычаг для сгибания плеч лука, поэтому они практически не помогают натягивать лук. Длинные «рожки» облегчают натяжение и помогают натягивать лук на большее расстояние. Однако чем больше «рожки», тем меньше рабочая длина плеч лука, в изгибе которых запасается энергия

В основе классического лука всегда лежат деревянные плечи. Дерево — уникальный материал, сочетающий в себе легкость, упругость и способность многократно выдерживать колоссальные нагрузки. Для луков подходит разная древесина — ясень, вяз, дуб, клен, тополь, тутовое дерево, гикори (североамериканский орешник), кедр, можжевельник, сосна, тис (из него делались английские длинные луки) и оранжевая маклюра, которую часто называют индийским или китайским апельсином. Сегодня можно купить любое дерево — все эти сорта используются в производстве мебели. Но в большинстве случаев стрелять «мебельная» древесина не сможет. Дерево, способное совершать работу, требует особого подхода к выбору, срезу, сушке, хранению и обработке. Мастерам, изготавливающим луки, зачастую приходится заготавливать древесину самостоятельно. При этом им требуются обширные знания о внутреннем строении и свойствах различных частей каждого вида дерева.

Рассмотрим поперечный срез ствола дерева. Собственно древесиной называется его темная сердцевина, которая состоит из омертвевших и затвердевших клеток и служит твердым скелетом растения. По порам древесины из земли к кроне поднимаются вода и питательные минеральные вещества. Древесину опоясывает более светлый слой дерева — луб. Луб состоит из живых клеток с тонкой неодеревеневшей оболочкой, по нему вниз спускается сок, питающий живые структуры дерева. Между корой и лубом находится тонкий слой камбия — образовательной ткани, которая обеспечивает рост луба.

Древесина может быть кольцесосудистой или рассеяннососудистой. В первом случае в процессе роста дерева формируются годовые кольца. Весной образуется ранняя древесина, она светлее и содержит много пор. Темная поздняя древесина намного плотнее, поэтому именно она представляет наибольшую ценность для лучника. Соотношение ранней и поздней древесины всецело зависит от условий роста. Два внешне одинаковых куска маклюры могут вести себя абсолютно по‑разному. Выбирая материал, мастер должен внимательно смотреть на поперечный срез древесины. Идеальный вариант — это толстые темные кольца с тоненькими светлыми прослойками. В поздней древесине старых толстых деревьев иногда можно заметить тоненькие «месячные» кольца. Они значительно ослабляют дерево, и задача мастера — вовремя обнаружить подвох.

Лук делается из продольного выреза дерева, в нем чередуются слои ранней и поздней древесины. Заготовку лучше делать из максимально толстого дерева — тогда узкие сектора годовых колец окажутся практически прямыми и в луке поместится больше широких слоев драгоценной поздней древесины. Мастера без многолетнего опыта за плечами стараются выбирать идеально ровный кусок дерева без сучков: желательно, чтобы поперечная структура лука сохранялась по всей его длине и каждый слой древесины тянулся от одного конца до другого. Однако опытные специалисты знают, что сучковатая маклюра содержит гораздо больший энергетический потенциал, чем идеально ровная. И они умеют придать луку форму, сохраняющую сложную первозданную структуру дерева.

Размер имеет значение

Основная цель любого мастера, изготавливающего лук, — добиться максимально возможной скорости полета стрелы. От этой скорости зависят и пробивная способность лука, и дальность стрельбы, и точность. Чем сильнее стрелок натягивает тетиву лука, чем дальше отводит ее от рукояти, тем быстрее летит стрела. Однако два лука, тетива которых натянута с одинаковым усилием на одинаковое расстояние, могут послать стрелу в цель с совершенно разной скоростью.

В физическом смысле лук представляет собой аккумулятор энергии. В процессе натяжения он медленно накапливает энергию руки лучника, а затем мгновенно выплескивает ее в разгон стрелы. Скорость полета стрелы определяется не столько силой натяжения в крайнем положении (в блочных луках она предельно мала), сколько напряжением руки лучника в течение всего процесса натяжения. Хороший лук натягивается с большим усилием с самого начала и заставляет лучника отдавать максимум энергии своей руки в течение всего процесса натяжения. Разжимаясь, такой лук до последнего момента не ослабляет давление на стрелу. Принято говорить о динамической кривой лука: это график зависимости силы натяжения от расстояния натяжения тетивы. Площадь, расположенная под кривой, и есть энергия лука.

Приведем простой пример: предположим, что два лука длиной 120 и 180 см натянуты с одинаковым усилием на одинаковое расстояние — скажем, 70 см. Из большого лука стрела полетит быстрее. Натяжение на 70 см потребует от маленького лука большей деформации, чем от большого, поэтому маленький лук будет мягче. Да, приблизившись к пределу натяжения, он даст то же усилие, что и большой, но в самом начале согнуть его тонкие плечи будет заметно легче. Динамическая кривая большого лука будет близка к прямой линии, тогда как график маленького лука «просядет». Общая энергия, накопленная большим луком, будет больше. Именно поэтому знаменитые английские длинные луки в человеческий рост могли поразить цель на расстоянии более 100 м.

Есть и еще один довод в пользу длинного лука. Любому лучнику (речь идет о классических, а не блочных луках) знакомо ощущение резкого нарастания усилия у пика натяжения, когда кажется, что дерево достигло границы гибкости и вот-вот треснет. В таких случаях начинающие стрелки нередко зажмуривают глаза от страха, что лук сломается прямо у них в руках. На самом деле дереву еще очень далеко до предела. Причина пика — угол между тетивой и концом плеча лука. Легче всего лук сгибается, когда тетива тянет плечо под прямым углом. Чем тупее становится угол, тем меньше усилия передается от руки лучника плечу лука в правильном направлении. Натягивая длинный лук, стрелок может даже не приблизиться к прямому углу. Стреляя из короткого лука, он, скорее всего, упрется именно в этот предел.

Примат формы над содержанием

Увеличение длины лука — не единственный способ решения проблемы тупого угла. Концы плеч лука могут быть отогнуты в сторону от стрелка. На пике натяжения тетива все еще располагается под острым углом к этим рожкам, в то время как основная часть плеча давно образовала с ней тупой угол. Такой лук имеет менее резкий предел натяжения, позволяет запасать больше энергии и облегчает прицеливание с натянутой тетивой. Он называется обратновыгнутым, или рекурведом (англ. recurved).

Концы рекурведа могут быть выгнуты настолько, чтобы в расслабленном состоянии тетива полостью ложилась на них. Фактически они превращают расслабленный лук в более короткий и жесткий за счет более короткого плеча. Натягивая такой рекурвед, лучник прикладывает большое усилие в самом начале. Это позволяет запасти больше энергии. Затем, когда тетива отделяется от «рожек» и начинает тянуть плечи за самые концы, усилие несколько падает. Этот спад компенсируется ростом упругости уже напряженного дерева. Ближе к пределу «рожки» сглаживают пик, сохраняя острый угол с тетивой. Если концы плеч рекурведа загибаются плавно, то и переход от усилия «короткого» лука к усилию «длинного» происходит постепенно. Если «рожки» отгибаются резко, то и переход происходит скачкообразно. Справедливости ради стоит отметить, что и у лука с мягкими прямыми концами плеч есть одно преимущество: в отличие от более энергичных собратьев, он меньше вибрирует.

Длинный лук имеет один существенный минус: накопленная энергия расходуется не только на разгон стрелы, но и на движение его плеч. В момент выстрела плечи развивают столь серьезные ускорения, что даже незначительное увеличение их массы может существенно повлиять на эффективность лука. Мастера уделяют внимание распределению массы по длине плеча. К примеру, пирамидальные плечи широки у рукояти и равномерно сужаются к концам. Поэтому та часть, которая пролетает наибольшее расстояние при выстреле, имеет наименьшую массу.

Компактная мощь

При равном объеме запасаемой энергии деревянный лук всегда будет стрелять лучше композитного, потому что он легче и его плечи разгоняются чуть быстрее. Почему же тогда знаменитые турецкие луки слыли таким грозным оружием? Секрет в том, что турецкие стрелки передвигались на лошадях и колесницах и не могли позволить себе размахивать луками длиной более метра. Чтобы вложить в руки всадника взрывную энергию большого лука, мастерам пришлось прибегнуть к помощи отличных от дерева материалов.

В основе турецкого композитного лука, как правило, лежит деревянный сердечник из пяти частей: рукояти, двух плеч и «рожек». Части сердечника склеены посредством глубоких V-образных соединений. Живот лука (плоскость, обращенная к стрелку) обрабатывается инструментом, напоминающим пилу с мелкими зубцами. Мастер процарапывает им продольные канавки по всей длине лука, а также на накладке, вырезанной из рога, которая приклеивается к дереву. Канавки увеличивают площадь поверхности склеивания. Рог, приклеенный к животу лука, проявляет колоссальную упругость на сжатие, недостижимую для деревянного плеча такого же размера. Рога буйвола, антилопы орикс, каменного козла, а иногда и домашних козлов и овец могут выдерживать усилие до 1,5−2 т.

Самое интересное начинается, когда мастер приступает к приклеиванию сухожилий на спину лука (плоскость, обращенную от стрелка). Лук слегка сгибают в обратную сторону от лучника и стягивают веревкой. К спине приклеивают первый слой сухожилий. Мастер тщательно покрывает сухожилиями всю спину, приклеивая каждый следующий пучок волокон со значительным перекрытием предыдущего. При этом используется клей, также сваренный из сухожилий. Когда первый слой высохнет, мастер стягивает концы лука чуть сильнее и приклеивает следующий слой — и так, пока концы плеч не соединятся. В итоге композитный лук в полностью расслабленном состоянии (без тетивы) оказывается сильно выгнутым в противоположную сторону. Такой лук называется ретрофлексным.

Как известно, сила упругости возрастает пропорционально растяжению волокон. Поэтому, даже когда тетива ретрофлексного лука не натянута, сухожилия очень сильно напряжены. Лук сопротивляется натяжению с первых же миллиметров, формируя высокую и сравнительно пологую (с ровным усилием) динамическую кривую. Преднатяжение сухожилий и упругость рога — вот что придает компактным азиатским композитным лукам их выдающуюся точность стрельбы и дальность поражения.

Статья опубликована в журнале «Популярная механика» (№7, Июль 2008).

www.popmech.ru

Как и из какого дерева делают лук. История оружия в древности и сегодня

Изобретение лука стало революционным для человечества. До него дистанционное оружие не являлось серьезным аргументом на войне и охоте. Праща, дротики, камни — все они значительно уступали в эффективности снаряжению ближнего боя. «Палка с веревкой» начала менять этот баланс — сначала едва заметно, а в дальнейшем, от века к веку, все сильнее и сильнее.

От древности до Средневековья

Первые луки были предельно примитивны — достаточно прямая и гибкая палка с тетивой из сухожилий животных. Стрелы — ровные веточки с каменными наконечниками. Убойная сила таких приспособлений была невелика — ими можно было бить разве что птицу и мелких зверей.

Но, как и любое вооружение, лук очень быстро совершенствовался. Человек стал задаваться вопросом: из какого дерева лучше делать лук? Каким образом его можно обработать, чтобы он был гибче, прочнее и мощнее? Как улучшить стрелы?

Уже к античности лук стал серьезным аргументом для военных действий: сделанный из специальным образом высушенного дерева, с одинаковым напряжением обеих «плеч», он позволял эффективно поражать цель на расстоянии 30-40 метров, а это для той эпохи было немало. Стрелы тоже сильно изменились — приобрели оперение, которое стабилизировало их полет, а также металлические наконечники (медные, а потом бронзовые).

От Средневековья до наших дней

Несмотря на несомненную пользу лука, до начала раннего Средневековья определяющего значения он не получил — легионы великой Римской империи его не слишком жаловали, полагаясь в основном на дисциплину и строй. Метательное оружие в римской армии использовалось для вспомогательных целей — например, дротики применяли для утяжеления щитов противника.

Первыми серьезными битвами, которые выиграл «ручной стреломет», было сражение Столетней войны между французами и британцами. Из какого дерева делают лук англичане? «Конечно, из тиса!» — сказали бы с обеих сторон Ла-Манша. Британский простой лук (или просто «лонг») брал не точностью или убойной силой, а лишь массовостью — англичане первыми в Европе сделали ставку на многочисленные отряды лучников и залповую стрельбу.

Следует заметить, что «лучные технологии» в мире развивались неравномерно — если в греческих полисах использовали довольно примитивные конструкции, то в Древнем Египте уже за две тысячи лет до нашей эры были изобретены композитные луки — соединенные из деревянных, металлических и роговых элементов, они, как правило, были гораздо точнее и мощнее простых, будучи при этом в полтора раза короче. Лучшие характеристики достигались оптимальным сочетанием различных материалов и созданием разнонаправленных изгибов.

Широкое применение «составной лук» получил в классическом Средневековье — в основном в азиатских странах, Византии и на славянских землях. Главным недостатком такого оружия являлась сложность его изготовления и, соответственно, стоимость.

Во время позднего Средневековья лук был сначала потеснен арбалетом (куда более мощным и не требующим от стрелка особых навыков и физической силы), а потом они вдвоем вчистую проиграли огнестрельному оружию. Шумное, дающее осечки, поначалу весьма неточное, оно пробивало любые доспехи, и этот плюс перевесил все минусы.

Как обстоят дела с луком сегодня?

Двадцатый век стал эпохой возрождения этого древнего оружия. Сначала в спортивных состязаниях, потом в охоте — в наше время увлеченность этим старинным видом стрельбы объединяет миллионы людей по всему миру.

Из какого дерева делают лук сегодня? Чаще всего деревянные детали для изготовления современных спортивных и охотничьих «стрелометов» не используются — их заменили композитные материалы. Они прочнее, мощнее и быстрее классических материалов.

Исключением являются экземпляры, которые создаются по историческим технологиям. Оружейники-реконструкторы используют только природные материалы. Из какого дерева делают лук и стрелы такие мастера? Клен, орех, вяз, тис, дуб, орешник — многие породы подходят для этой роли.

Результаты даже лучших «исторических» экземпляров уступают современным во всех компонентах стрельбы, кроме одного — удовольствия от приобщения к старинному искусству.

Интересные факты

Если бы вы перенеслись в далекое прошлое и, попав в Индию или Персию, спросили, из какого дерева делают лук у вас в городе, то были бы очень удивлены ответом. Дело в том, что некоторые экземпляры изготавливались из цельного куска металла! Такие «стрелометы» требовали недюжинной силы и мастерства, поэтому использовались довольно редко.

Уникальна конструкция японского лука — юми. Он, в отличие от всех остальных, был асимметричен — рукоять и точка приложения стрелы находилась на расстоянии одной третьей длины лука снизу. Научиться стрелять из юми было непросто, но и результаты самураи показывали удивительные — стрелы из их луков летели на расстояние до 350 метров! До сих пор в Стране восходящего солнца делают асимметричные юми, а стрельба из него является не только спортом или хобби, а важным элементом воспитания личности. Из какого дерева делают лук японские мастера? Традиционным материалом для классических экземпляров является бамбук, хотя используются и деревянные планки, связанные между собой тонкой бечевкой.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
