Коллиматорный прицел — принцип работы / Сибирский охотник

Условно прицелы для охоты можно разделить на две категории: чисто механические устройства и приспособления, основанные на эффектах в оптическом стекле – призмах и линзах. К первой относятся открытые  и диоптрические, ко второй – коллиматорные и оптические прицелы. Последние из-за огромного видового разнообразия заслуживают отдельного рассмотрения, только основных типов сеток насчитывается добрый десяток.

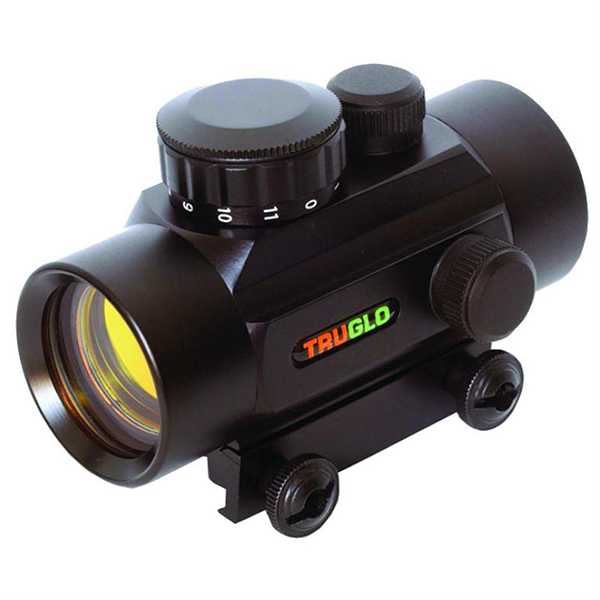

Коллиматорный прицел

Коллиматорные прицелы, несмотря на достаточную сложность этих приборов, с открытыми приспособлениями роднит область применения, охватывающая короткие дистанции стрельбы, в частности, на загонных охотах. Здесь также нет увеличения изображения, регулировки его кратности, диоптрической подстройки под особенности зрения, что свойственно большинству оптических прицелов. Но широкое поле, отсутствие параллакса, возможность менять угол обзора делают их отличным вариантом для стрельбы по движущимся целям.

Коллиматоры делятся на пассивные, не требующие источника питания, и активные, у которых прицельная марка в виде яркой точки дополнительно подсвечивается и не зависит от уровня внешней освещенности. Для прицеливания достаточно совместить ее с мишенью, при этом угол зрения совершенно не важен, главное – не терять из вида цель.

При смещении зрачка прицельная марка визуально также смещается, в реальности оставаясь на точке прицеливания. Что делает выстрел точным даже при внезапном появлении животного и стрельбе навскидку без корректной вкладки.

Коллиматоры бывают открытого и закрытого типов. У открытого только одна линза, а источник света расположен в основании.

Их характеризует отличный обзор, малые вес и габариты, не нарушающие развесовки оружия.

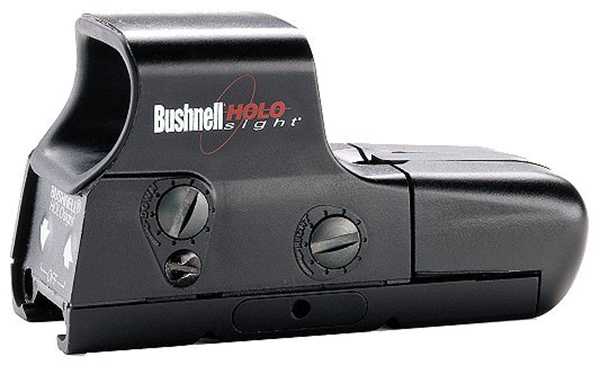

Особой разновидностью открытых коллиматоров являются голографические прицелы, в которых в роли марки выступает голограмма, расположенная на специальном отражателе.

При более высокой точности данных устройств они подвержены своеобразной «засветке» изображения от ярких источников освещения. К тому же стоят изрядно больше собратьев.

В закрытом коллиматоре формирующий метку источник света находится в герметичном корпусе и, кроме передней линзы, имеется еще и окуляр.

Среди основных достоинств – способность противостоять воздействию окружающей среды. Дорогие приборы известных производителей изначально предназначены для суровых условий эксплуатации.

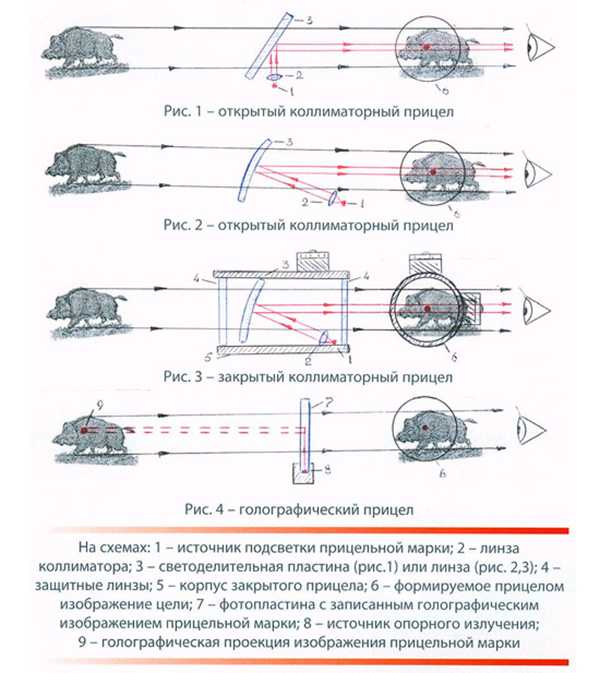

Изображение у всех трех типов коллиматоров также формируется по-разному.

В последние годы возможности коллиматорных прицелов еще больше расширились. Так, появились приборы с переменной кратностью увеличения, как правило, 1-4х. В базовом режиме они выступают в своей обычной роли, при изменении кратности превращаются в оптический прицел-загонник. Некоторые модели могут работать с ночными монокулярами, что приближает их возможности к значительно более дорогим ПНВ.

Открытый прицел

Ему уже не одна сотня лет, но окончательно свои позиции комбинация из целика и мушки сдавать не собирается. В самом простом варианте целик неподвижен, да и мушка не поддается регулировке. В основном подобные устройства сохранились на гладокоствольном оружии и вполне успешно применяются для стрельбы на короткие дистанции. Рамочные прицелы как более продвинутая версия позволяют ступенчато или плавно регулировать угол прицеливания для дальних дистанций, которые разбиты на сектора в сотнях метров.

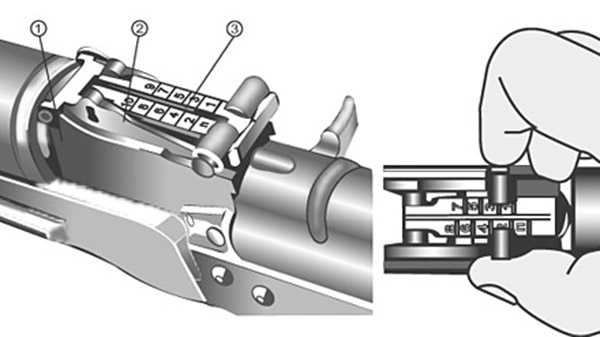

1. Колодка прицела. 2. Сектор. 3. Прицельная планка

По понятным причинам секторные прицелы нашли основное применение на нарезном оружии, в том числе армейских образцах.

Сама технология прицеливания предельно проста и интуитивно понятна, однако подразумевает жесткие требования к состоянию зрения и вообще к «физике» охотника: одно дело удержать на цели оптическую марку и совсем другое – удерживать на точке прицеливания расположенную строго по центру прорези целика мушку.

На рисунке изображен способ прицеливания «в яблочко» мишени, существует еще и вариант «под яблочко», но применяется он в основном для пистолетов и его особенности обусловлены чисто военным применением личного оружия.

Максимально упрощенной версией открытых приспособлений является прицельная планка. Наиболее популярна она на дробовиках, предназначенных в основном для стрельбы влет, когда почти невозможно уверенно совместить мушку с прорезью прицела. В данном же случае сама плоскость планки задает линию прицеливания и позволяет уверенно работать с выбором упреждения.

В основном встречаются монолитные и вентилируемые прицельные планки. Последние являются, скорее, данью моде, поскольку обеспечивают оружию более привлекательный вид.

Быстрое охлаждение необходимо, когда приходится делать подряд множество выстрелов, скажем, для стендовой стрельбы. В охотничьей практике красивые фигурные прорези служат только дополнительным грязесборщиком, которых на оружии и без того хватает. Сами планки бывают плоские и с желобком, узкие и широкие (в основном на спортивных ружьях).

Классическая мушка у открытых прицельных приспособлений в последние годы нередко заменяется оптоволоконным конструкциями. Их светособирающие свойства позволяют стрелку максимально быстро концентрировать внимание, к тому же они высококонтрастны и дают дополнительные плюсы в условиях низкой освещенности.

Главный недостаток – невысокая механическая прочность, а у ружей, изначально для них не предназначенных, еще и некорректная самостоятельная установка в большинстве случаев. При этом за счет дополнительного крепежа мушка уходит вверх, а ружье начинает заметно «низить».

Старый добрый открытый прицел, непрерывно модернизируясь, совершенно не собирается помирать в ближайшем будущем. Более того, многие крепления под оптику на охотничьем и тем более армейском оружии выполнены с таким расчетом, чтобы можно было использовать штатные целик и мушку, например, при выходе ОП из строя. Существует еще один  тип механических устройств – диоптрические (кольцевые) прицелы.

На охоте они особого распространения не нашли, в основном ограничившись военной и спортивной сферами. По технике прицеливания, когда достаточно, не фокусируя взгляд на целике, совместить мушку с мишенью, напоминают героев следующего обзора.



www.hunting.ru

критический взгляд » Военное обозрение

Проблема тюнинга год от года все сильнее захватывает умы большинства владельцев оружия. Рукоятки, приклады, целеуказатели, прицелы, бессчетное количество дополнений и аксессуаров. Погрузившись в этот мир, невольно вспоминаешь гениальный маркетинговый трюк с куклой барби. Кукол делать и продавать начали сотни лет назад, но вот идея заставить купить к ней домик, лошадку и спутника жизни действительно перевернула индустрию.
Тяга к тюнингу оружия интернациональна и не знает границ

Естественно, оружейный тюнинг — это не просто игрушки. Большинство предметов имеют чёткое, ясное предназначение, однако этот факт часто исчезает под градом аргументов «так круче!», «я видел это у «Альфы!», «а вдруг пригодится» и «ну я не знаааю, мне вроде так удобнее».

Описать всё многообразие тюнинга в одной статье никак не представляется возможным, поэтому сегодня хотелось бы коснуться всего одного пункта — коллиматорных прицелов. По данному вопросу мнения особенно полярны. Одна группа специалистов говорит, что без коллиматорного прицела немыслимо современное оружие, и что только с ним можно стрелять быстро и точно. Другая группа с не меньшим энтузиазмом утверждает, что коллиматорынй прицел — творения дьявола или, по крайней мере, американских спецслужб, созданное исключительно для того, чтобы сломить боеготовность нашей армии в грядущем противостоянии с бездуховным западом.

Один из ведущих специалистов второй группы, блестящий оратор и одарённый писатель, пошёл дальше в своей риторике. В личной беседе он утверждал, что «с коллиматорным прицелом невозможно никуда попасть», поскольку коллиматорный прицел есть не что иное, как мушка и целик, сведённые воедино и покрашенные в красный цвет… Логичным в той ситуации было предложить оратору встать к мишеням и подвергнуться обстрелу из автомата, но я сдержался, так как был в гостях и по важному делу.

Конечно, мнение таких признанных авторитетов не должно подвергаться сомнению.

Но я всё же, на основе личного опыта, выскажу своё неэкспертное мнение.

Для начала необходимо понять, зачем нужен коллиматорный прицел и в чём его реальные преимущества. Обычно, на вопрос «зачем нужен коллиматор?» люди отвечают «с ним можно быстрее стрелять». Это не совсем так. Соревновательная практика вида спорта «практическая стрельба» является великолепным мерилом именно скорости и точности стрельбы. Если проанализировать протоколы соревнований по карабину, посмотреть на то, как стрелки класса «стандарт» и «open» проходят упражнение, пострелять в обоих классах самому, станет очевидно, что разница в скорости стрельбы, особенно на небольших дистанциях, весьма невелика.

Зачем же тогда нужен коллиматорный прицел? Ответ на этот вопрос появляется тогда, когда приходится стрелять вдалеке от чистого и красивого, хорошо освещённого армейского стрельбища, с аккуратными окопами и стройными рядами подъёмников, уходящих в горизонт.

1) Стрельба в условиях ограниченной видимости.

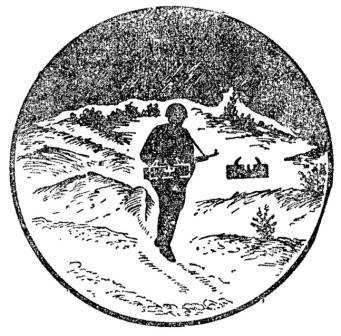

Я помню свой первый «момент осознания» по данной теме очень много лет назад, когда мне впервые пришлось стрелять из автомата ночью. Семь лет пулевой стрельбы, сборная Москвы, куча медалей — всё это перестало иметь значение в один момент, когда я понял, что мушку не вижу, а мишень еле видна и то, только если не отрывать от неё взгляд.

Конечно, можно привязывать на мушку с целиком белую нитку, мазать прицельные приспособления светящимся лаком для ногтей, выискивать печально знаменитые радиоактивные насадки или, как рекомендует наставление, искать светлые пятна на поле боя, чтобы, как рекомендует официальное наставление, «автомат направить рядом с целью на светлый фон и взять ровную мушку, затем, перемещая автомат, подвести линию прицеливания в середину силуэта и открыть огонь.»

Но коллиматорный прицел решает эту проблему эффективнее. Фокус зрения на цели, простая прицельная марка отлично видна в темноте. Контрольные стрельбы раз за разом показывают, что с коллиматорным прицелом обучаемые гораздо эффективнее поражают все типы целей в условиях ограниченной видимости — и не нужно быть академиком, чтобы понять, почему. Конечно, в полной темноте инфракрасный лазер и ПНВ будут эффективнее, но это тема отдельного разговора.

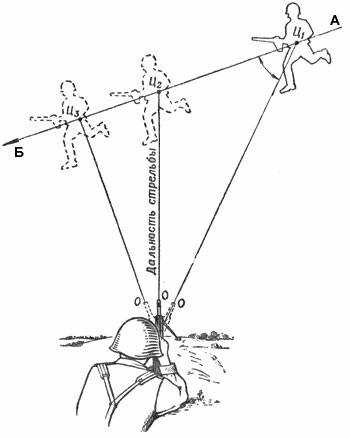

2) Стрельба по движущимся целям.

Все опытные инструктора знают, как тяжело организовать занятия со стрельбой по движущимся целям. Движек с подъёмниками на стрельбищах мало, они далеко и работают плохо. Самодельные конструкции из спичек и желудей ненадёжны и часто подводят. А радиоуправляемых роботов, как обычно, не завезли, а начальство на предложение о такой покупке крутит пальцем у виска. В ход идут радиоуправляемые машинки, отнятые у сапёров, гусеничные роботы и древнейший механизм — мишень на палке, которой машет инструктор или неудачливый сотрудник.

Несколько лет назад на небольших соревнованиях для областного спецназа удалось всё-таки соорудить одну движущуюся мишень. И снова помню момент внезапного осознания масштаба проблемы, когда и я, и хорошо подготовленные сотрудники промахивались раз за разом, сами не веря промахам. Понятно, что после небольшой тренировки все начали попадать, но нельзя игнорировать тот факт, что по движущимся мишеням у нас стреляют недопустимо мало.

Но здесь коллиматор снова облегчает задачу. Цепляемся взглядом за цель, моментально подводим прицельную марку — результат обычно не заставляет себя ждать. Конечно, и с механикой попасть можно, вопрос в количестве времени, потраченного на тренировки.

3) Стрельба из неудобных положений.

Боевая стрельба, как известно, характеризуется тем, что стреляющему тоже хочется жить. А потому стрелять надо из-за укрытия. Проломы в стенах, из-под автомобиля, между колёс БТР. Не всегда можно обеспечить идеальную вкладку и чётко увидеть механические прицельные. Несколько лет назад была возможность поучиться у американских инструкторов. Поехал в далёкую страну на тактический курс, и вот… Работаем в паре, прикрываем друг друга, отходим, звучит команда — стреляйте из-за машины. Я внутренне ухмыляюсь, думая — «уж щас-то я им покажу, как надо, тыщу раз это делал», падаю на бок, укрываюсь за колесом и внезапно понимаю, что целюсь ровно в порог автомобиля. И снова «момент осознания» — каждый раз до этого в России я стрелял из-под внедорожника, а здесь гнилой седан с просевшими амортизаторами, у которого клиренс меньше раза в два. Пришлось выкручиваться — автомат на бетон, изогнулся, вытянул шею, вижу точку на самом краю прицела, стреляю.

В таких условиях наличие или отсутствие коллиматорного прицела определяет, будет ли у вас в принципе возможность сделать прицельный выстрел или нет.


На фото — автор статьи до встречи с гнилым седаном. Оружие слишком высоко для стрельбы из-под обычного автомобиля, даже если поменять плечо.

4) Подготовка начинающих стрелков.

Аналогия здесь очень простая. Коллиматор — как автоматическая коробка передач, облегчает процесс начального обучения в разы. Вместо дёрганья передач, выжима сцепления, вы просто включаете «драйв» и крутите руль. То же и со стрельбой. Вместо загадочных целика и мушки, призывник поколения call of duty видит красную точку и может спокойно учиться работать со спуском и прочими аспектами начальной стрелковой подготовки. Потом, конечно, обязательно необходимо научить человека работать с механикой, без этого он просто не будет стрелком, но начальное обучение коллиматор упрощает.

То же и в работе. Помню, во время первой командировки в составе ЧВК нам выдали четыре автомата, всего один из которых был с коллиматором. Посовещавшись, самый модный автомат отдали наименее опытному сотруднику, потому что остальные и так вроде справятся, а коллиматор, очевидно, поможет компенсировать недостаток навыка.

Тот самый автомат

Именно из-за многочисленных «моментов осознания» у меня появилось мнение о том, что коллиматорный прицел — это нужная и важная вещь, которую стоит использовать. «Что же это за хрень?», спросит внимательный читатель. Почему тогда статья называется «Коллиматорные прицелы — критический взгляд». Это ведь просто очередной предатель-подпиндосник рекламирует вражеские игрушки, которые враги отключат со спутника, а не отключат — так выжгут электромагнитным излучением!!!» «Погодите, погодите» — могу я ответить внимательному читателю. Мы ещё не добрались до самого важного. А именно до того момента, когда мечты о коллиматорах трагически зачастую разбиваются о реальность. И вот почему.

Для того чтобы коллиматорный прицел был эффективен, должно быть соблюдено три фактора.
а) Прицел должен быть качественным.
б) Крепление прицела должно обеспечивать сохранение СТП (средней точки попадания) в любых условиях.
в) Стрелок должен знать баллистику боеприпаса и понимать, куда ему нужно целиться на каждой из дистанций.


И прицел самый лучший, и крепление вроде надёжное. Одна проблема — коллиматор стоит задом наперёд

Разберём каждый пункт поподробнее.

а) Прицел должен быть качественным.

Волею судеб мне приходилось использовать очень много разных прицелов. Качественный прицел в моём понимании работает на одной батарейке несколько лет, выдерживает все те же испытания на живучесть, что и оружие (броски с высоты, +50, -50, отстрел полного ресурса оружия в экстремальных режимах и многое другое). Поэтому мой рейтинг качественных прицелов выглядит так:
1) Aimpoint
2) …
3)…

Так получилось, что я в течение восьми месяцев наблюдал прохождение прицелов Aimpoint через полноценные, квалифицированные испытания вместе с оружием. Пустыни, горы, снега, грязь, заморозка, отстрел на ресурс и многое другое. Была возможность пообщаться с представителями компании, поработать вместе и поглубже узнать, как прицелы создаются, производятся и испытываются. Подход к каждому из этапов впечатляет. Например, скоро Aimpoint выпустит новый прицел. Но они не возят его по выставкам. Они возят его по испытаниям по всему миру, тестируют в обстановке полной секретности, чтобы до конца убедиться, что вещь получилась без недостатков.

Но недостатки есть и у Aimpoint. Не раз у меня батарейки дохли гораздо раньше обещанных пяти лет. У Micro Т-1 СТП серьёзно уходит в зависимости от положения точки прицела относительно края. Этот эффект прекрасно описан М. Дегтярёвым в журнале «Калашников» 11/2015 года. У следующей модели, T-2, этого эффекта уже нет.

Trijicon MRO появился недавно и пока статистики недостаточно. RMR на автоматах я не пробовал.

EOtech я не люблю очень давно. Особенно сильно после того, как новый EXPS2 со свежей батарейкой просто взял и вырубился у меня на АК 103 при стрельбе очередью. Было весело. Спортсмены всегда жаловались, что марка блёкнет со временем. У нескольких человек он просто сломался: http://k-a-r-d-e-n.livejournal.com/38405.html#comments

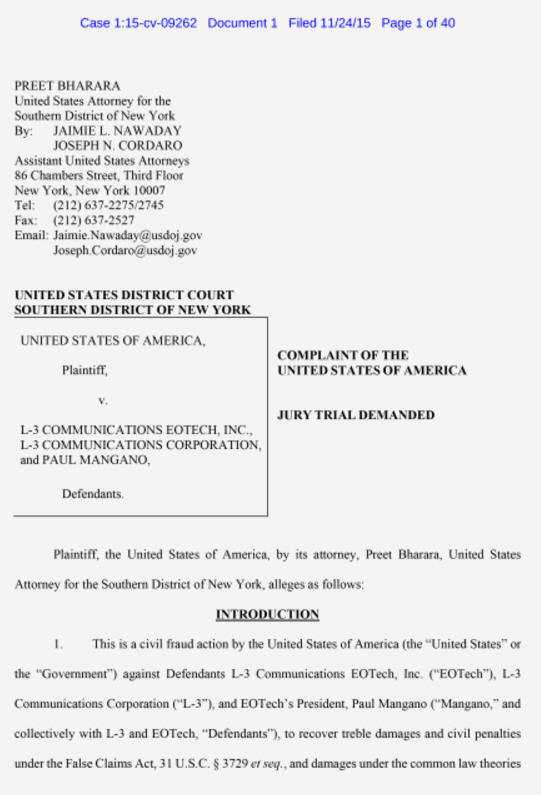

А потом для EOtech наступил час расплаты: http://soldiersystems.net/2015/09/30/ussocom-issues-safety-use-message-eotech-enhanced-combat-optical-sights-plus-goings/

В российском интернете этого чудесного явления особо не заметили, так что расскажу о деталях. Сначала командование специальных операций США выпустило официальное предупреждение о проблемах этих прицелов. При серьёзном изменении температуры СТП уезжала на 5-6 МОА. Компания производитель боролась с этим очень интересным способом — убрали из инструкции по эксплуатации информацию о том, на какие температуры рассчитан прицел. В итоге производитель заплатил 25,6 миллионов штрафа государству, а простые гражданские люди вагонами отправляют свои прицелы производителю для возврата денег.

Все подробности здесь: http://www.eotechlawsuit.com/

И даже если бы этого не произошло, Eotech сам по себе сравнительно тяжёлый, время работы на одной батарее недостаточное, обеспечить соосность с механическими прицельными приспособлениями крайне сложно.

Очень хорошо последнее время показывают себя изделия фирмы Holosun, но необходимый кредит доверия они пока ещё не набрали. Пока тесты показывают отличное время работы, прекрасную надёжность, но психологически тяжело проникнуться доверием к китайскому прицелу.

б) Крепление прицела.
Добро пожаловать в уникальный и удивительный мир сотен хитроумных устройств, предназначенных для крепления оптики на АК. Сама по себе эта тема тянет на отдельную диссертацию, так что рассмотрим только самые общие моменты. Проблематика крепления оптики на самом деле не уникальна. Те же проблемы испытывают владельцы чешских VZ 58, старых G-3, FN FAL, да и в целом всего оружия времён холодной войны.

Реалистичные варианты для нарезного оружия следующие:
1) На газовую трубку (ствольную накладку)
2) Вместо прицельной планки
3) На крышку ствольной коробки
4) На боковой кронштейн

1) На газовую трубку (ствольную накладку)

Самым заслуженным вариантом здесь, конечно же, является газовая трубка от фирмы «Ultimak». Маленькая фирма, с несуразным сайтом, из едва заметного на карте города Москва в штате Айдахо, создала один из самых эффективных способов крепления коллиматоров на автомат Калашникова.

Плюсы всем известны — СТП не уходит, вес оружия практически не увеличивается. При выходе из строя коллиматора в его нижней части остаются видны механические прицельные приспособления, что позволяет продолжать вести прицельную стрельбу.

Минусы также очевидны. Не всякий прицел можно комфортно установить на газовую трубку, чистить её придётся не снимая. «Скаутское» крепление прицела далеко от глаза, удобно отнюдь не всем. И самое главное — газовая трубка неизбежно нагревается, нагревая коллиматор. В зависимости от разных факторов это может привести к выходу прицела из строя.

Различные цевья — тысячи их, имеют тот же набор проблем. Не все имеют достаточную жёсткость и почти все они немного выше «ультимака» и его копий, так что целик с мушкой через установленный коллиматор уже не видно.

2) Вместо прицельной планки

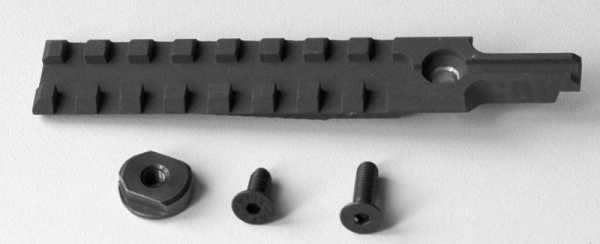

Речь идёт о планках типа «Кочевник». Весьма интересное и логичное решение. Монтаж прицела на колодку прицельной планки имеет смысл — эта часть не снимается при разборке и закреплена на стволе и переднем вкладыше ствольной коробки. Прицелы крепятся надёжно, СТП не уходит.


Проблема такого крепления очевидна — стрелок лишает себя возможности использовать штатные прицельные приспособления. Для спорта это не проблема, для других ситуаций — повод как минимум очень серьёзно задуматься.

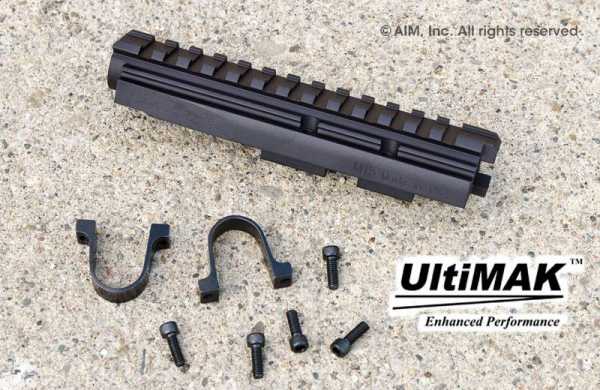

3) На крышку ствольной коробки

Логичнее всего выглядит установка прицела именно где-то в районе крышки ствольной коробки. Но, как мы помним, у АК крышка съёмная, и зачастую имеет люфт. Я встречал группу специалистов на одном предприятии ВПК, которые утверждали, что это вовсе не проблема, и просто приваривали планку пикатини на штатную крышку. Это интересная концепция, но в целом большинству людей хочется что-нибудь понадёжнее.

Пока универсального, однозначно проверенного решения в этой области нет. Крышка от «Зенита» показывает себя хорошо, но для её установки необходимо поставить цевьё, которое мне, например, совершенно не нужно. Крышка от FAB Defence выглядит интересно, но результатов полноценной продолжительной опытной эксплуатации пока никто не видел. Перспективно выглядят новые варианты комплектов от САА, но цена многих останавливает.

Полярные мнения высказываются по поводу техасской Dog Leg. У одних она не держит пристрелку совсем, другие клянутся, что ничего лучше человеческий разум ещё не создал. Но если смотреть на вещи объективно — устанавливая эту крышку, мы вновь полностью лишаемся штатного целика. Не проще ли тогда установить один из вариантов «Кочевника», который стоит в шесть раз дешевле?

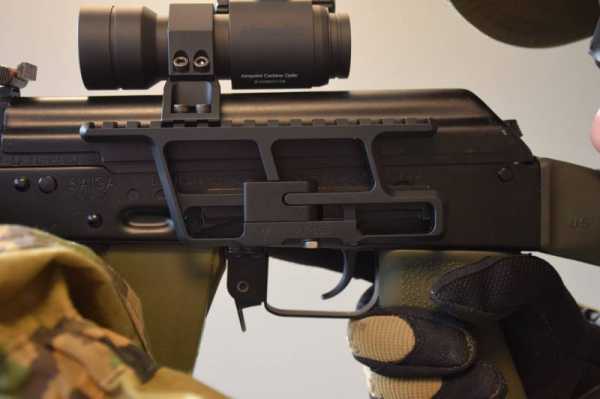

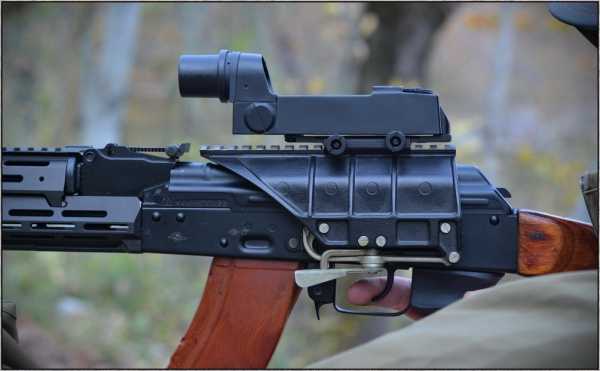

4) На боковой кронштейн


Собственно, единственный вариант, предусмотренный производителем. В этом его главный плюс. Никаких модификаций, часов работы напильником и хмурых взглядов начальства, пытающихся понять, что вы натворили с табельным оружием.

Минусы бокового кронштейна очевидны — увеличивается вес оружия, приклад невозможно сложить, боковые планки на автоматах зачастую люфтят, да и не на всех автоматах они есть. Сейчас на рынке множество производителей кронштейнов, перечислять всех нет никакого смысла.

В целом, смысл очень простой — если у вас нет надёжного и проверенного крепления прицела на оружие, самый лучший коллиматор будет не просто бесполезен, а вреден. Внезапный уход СТП очень неприятное событие, сродни неожиданному половому бессилию.

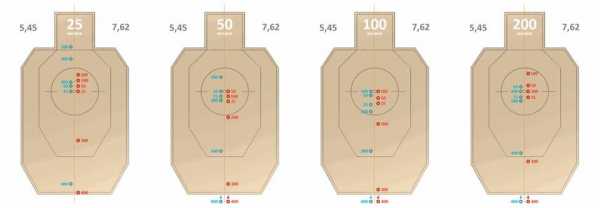

в) Стрелок должен отлично знать баллистику боеприпаса и чётко понимать, куда ему нужно целиться на каждой из дистанций

Предположим, что звёзды сложились так, что у вам в руки попал качественный прицел, вы надёжно установили его на оружие, пристреляли, протестировали по своей программе и остались полностью довольны. Отлично. Осталось последнее — отстрелять прицел на всех дистанциях и понять, куда вам нужно целиться на каждой из возможных дистанций.

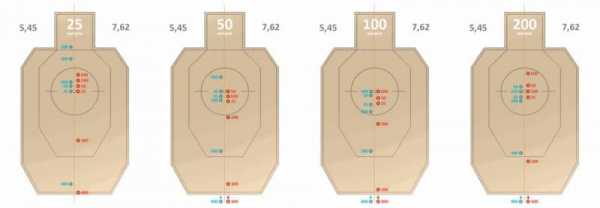

Баллистика и пристрелка — тема как минимум отдельной статьи. Просто помните, что пока все ваши коллеги не уяснят, куда им нужно целиться на 25, 50, 100, 150, 200, 250, 300, 350, 400, 450 и 500 метров, комплекс стрелок-оружие с коллиматором будет менее эффективным, чем стрелок с обычным автоматом.

Только при соблюдении всех трёх факторов, а именно: качественного прицела, надёжного крепления и полных знаний о баллистике боеприпаса вы добьётесь увеличения эффективности огня. И если вы проигнорируете какой-либо из этих пунктов, коллиматор на вашем оружии станет даже не бесполезной, а попросту опасной игрушкой.

topwar.ru

Как пристрелять коллиматорный прицел: принцип действия, устройство, стрельба

Целью использования любого огнестрельного оружия с момента его изобретения было быстрое и точное попадание пули в цель. Все развития и усовершенствования в оружейном деле в течение нескольких веков направлены на увеличение показателей скорости наведения на мишень и точности выстрела. Так в свое время появилась обычная мушка, с развитием науки под названием «оптика» — оптические прицелы, а с развитием электронных технологий — коллиматоры.

Особенности коллиматорного прицела

Принципиальным техническим отличием этой модели от других видов прицельных устройств является то, что в нем нет постоянной мушки или сетки. Прицеливание основывается на направлении при помощи линзы в глаз стрелка пучка света, который сопоставляется им с целью и дает очень точное наведение на мишень.

При незначительном отклонении оружия по горизонтальной или вертикальной оси метка также смещается, все еще указывая направление полета пули. Такие качества невообразимы для прицельных устройств других типов.

Принцип работы

Устройство коллиматорного прицела заключается в использовании несложной электроники и оптических эффектов. Источник света направляется в линзу-отражатель, которая формирует поток света в направлении стрелка. Человек, держащий оружие в боевом положении, видит этот поток в виде точки, которая смещается по линзе в зависимости от смещения оси оружия относительно оси взгляда стрелка и дает возможность быстро и точно навести оружие на мишень для произведения выстрела.

Коллиматор использует особенности человеческого бинокулярного зрения, давая стрелку возможность целиться, не закрывая второй глаз.

Отличие от других видов прицелов

При использовании стандартной открытой мушки, стрелку до произведения выстрела необходимо совместить на одной оси свой взгляд, мушку на носу ствола и целик на его ближнем краю. Только когда эти условия выполнены, выполняющий выстрел человек может быть уверен, что пуля из ствола полетит в нужном направлении. Такой способ снижает подвижность во время стрельбы и обзор, так как стрелку нужно закрыть второй глаз, чтобы бинокулярное зрение не сбивало точное наведение на цель.

В случае использования оптического прицела стрельба в движении практически невозможна из-за сильных колебаний метки. Высокая точность стрельбы в таком случае достигается устойчивым положением оружия, при котором возможно наведение перекрестия на цель. Для такой размеренной стрельбы допустимы лишь условия больших дистанций между стрелком и мишенью — условия снайперской стрельбы.

Это устройство позволяет вести точную стрельбу на близких и средних дистанциях. Требуется совместить лишь направление взгляда и светового потока, после чего стрелок видит, куда попадет пуля. В сравнении с обычным открытым прицелом, коллиматорный прицел, принцип действия которого позволяет тратить более короткий промежуток времени на прицеливание, дает больше пространства для точной стрельбы в движении.

В условиях стрельбы на дальние дистанции коллиматор не позволяет вести точную стрельбу, так как маркер может закрывать чуть ли не всю мишень, поэтому конкуренцию снайперским оптическим устройствам не составляет.

Важным отличием коллиматора от других устройств является использование электроэнергии для работы. Без питания источник света перестанет работать, тогда точное прицеливание станет невозможным. Поэтому при использовании устройства такого типа следует помнить, что работает он до тех пор, пока не села батарея.

Применение

С момента появления коллиматорные прицелы распространились во множество сфер человеческой деятельности, связанных с оружием. Помимо военных и полицейских подразделений по всему миру они наиболее распространены среди охотников и страйкболистов. В некоторых случаях коллиматор ставят даже на лук.

Это устройство подойдет практически для любых видов стрелкового оружия, предназначенных для близких и средних дистанций, в том числе тяжелых дробовиков и даже пулеметов. Так для чего нужен коллиматорный прицел? Стрельба в боевых условиях или обычная охота с коллиматорным прицелом после привыкания к нему однозначно станет легче и удобней.

Типы коллиматоров

Коллиматоры различают открытые и закрытые. Первоначально под этими классами подразумевали два серьезно различающихся своим строением типа коллиматорных прицелов.

Закрытыми в классическом понимании называли такие устройства, в которых не было прозрачной линзы. Сквозь него стрелок не видел пространство за прицелом тем глазом, который видит мушку.

Прицеливание достигалось необходимостью использования сразу двух глаз, один из которых видит пространство впереди, а на второй в это время коллиматором проецируется метка. Благодаря бинокулярному зрению мозг человека в таком случае сопоставляет разные изображения с двух глаз и стрелок видит перед мишенью мушку и может целиться.

Открытым называли модель с прозрачной линзой и открытой передней стенкой. Сквозь такой прицел видно мишень. Поэтому стрельба с коллиматорным прицелом с использованием только одного глаза возможна лишь при открытом типе.

С развитием коллиматоров необходимость в закрытых в классическом понимании прицелах отпала. Пришло новое понимание разницы между закрытым и открытым устройствами. Открытым в нынешнее время называют прицел, в котором линза закреплена в небольшой рамке и не имеет вокруг себя вспомогательной защитной конструкции.

Закрытым же называют устройство, у которого фокусирующая линза находится в герметичной конструкции из массивной рамки и дополнительной передней линзы. Такая конструкция защищает фокусирующую линзу от попадания капель дождя, грязи и других инородных объектов, способных испортить качество прицеливания. Именно такое понимание понятий закрытости и открытости распространено в нынешнее время.

Эксплуатация, уход, правила хранения

Чтобы качественный коллиматор не вышел из строя во время стрельбы, нужно устанавливать его лишь на оружие с соответствующим калибром. Устройство, предназначенный для пистолетов и легкого полуавтоматического оружия, нельзя ставить на оружие с большой отдачей, так как это может быстро вывести его из строя.

Повредить это устройство достаточно легко. Линзы плохо переносят любое физическое воздействие, на них легко остаются царапины, которые снижают качество прицеливания. Протирать их от пыли лучше при помощи специальных салфеток и без использования подручных средств, так как некоторые ткани способны оставить царапины.

Батарейки вставляют в устройство только перед стрельбой и вынимают после ее окончания. Во время хранения оружия батарейки должны kt;fnm отдельно, чтобы обезопасить электронные детали устройства от возможного повреждения, если батарейки выйдут из строя.

Также желательно снимать устройство на время транспортировки оружия, либо использовать специальные чехлы, предохраняющие его от возможного физического воздействия.

Как выбрать?

При выборе, в первую очередь следует знать, на оружие какого калибра он будет устанавливаться.

Выбирая из моделей, предназначенных для оружия подходящего калибра, нужно понимать, что дешевые варианты не являются полноценными и надежными, и будут сбиваться во время стрельбы и резкой тряски. Устойчивую и надежную конструкцию можно ждать только от известных и проверенных временем производителей, поэтому экономить здесь нельзя. Дешевое устройство во время активной эксплуатации быстро выйдет из строя и все равно придется приобретать новое, следовательно, лучше сразу купить более дорогое, но надежное.

При выборе между открытым и закрытым устройством основываются на том, в каких условиях он будет использоваться. Для подвижной стрельбы на близких дистанциях, где возможно непредвиденное физическое воздействие на устройство, удары, попадание в него кусочков земли, лучше приобретать устройство крепкой закрытой конструкции.

Для установки на винтовки, предназначенные для стрельбы на дальние дистанции, можно выбрать подходящий для такого оружия открытый коллиматор, но подойдет и закрытый, так как угол обзора в таком случае не играет важной роли.

Снайперская стрельба со стандартным устройством невозможна, но есть варианты с линзами, обеспечивающими некоторое приближение, для более удобной стрельбы на дальние дистанции.

Особенности пристрелки

После приобретения устройства его необходимо пристрелять. Для начала необходимо изучить теоретическую часть, понять как работает коллиматорный прицел и как корректировать его наведение на цель, и тогда пристрелка коллиматора не вызовет никаких проблем.

Установка и настройка

Качественные фирменные устройства предоставляются в комплекте с креплениями для двух механизмов — «ласточкиного хвоста» и планки Пикатинни. Стрелковое оружие также изготавливается с соответствующими креплениями на корпусе, следовательно, установка устройства на ствол заключается лишь в крепкой фиксации его в нужном месте при помощи тугого затягивания прижимных винтов. Затягивать их нужно туго, но в меру, чтобы не сорвать резьбу.

Перед тем как пристрелять коллиматорный прицел, нужно провести его первоначальную настройку. Настройка не составляет особой сложности, как настроить коллиматорный прицел разберется любой охотник. В дорогих моделях можно настраивать не только яркость, но и форму мушки. Чаще всего выбор есть между точкой, крестиком, кругом с точкой и крестиком с точкой. Яркость настраивают в зависимости от освещения.

В темное время суток следует понизить уровень яркости светового потока, чтобы не засвечивать мишень.

При этом не нужно бояться, что точку в прицеле увидит противник, находящийся по ту сторону оружия, ведь видимый пучок света очень слабый и отражается в направлении глаза стрелка. Благодаря такому устройству мушку видно только лишь человеку, смотрящему в прицел, и больше никому.

Выбор позиции и расстояния

Чтобы пристрелять оружие с любым прицелом, нужно обеспечить спокойную атмосферу в том месте, где будет проводиться пристрелка. В идеале, не должно быть ветра и осадков, а поблизости от траектории полета пули не должно быть мест с перепадами влажности, вроде протекающих рек. Пристрелка коллиматорного прицела начинается со стрельбы по мишеням, расположенным на близком расстоянии. С каждым этапом корректировки расстояние до мишени можно увеличивать.

Выбор мишени

Для пристрелки оружия с коллиматором мишени выбираются в зависимости от типа оружия. Для первых этапов пристрелки предпочтительно выбрать большие мишени, так как погрешность до пристрелки может быть очень высокой. При использовании огнестрельного оружия подойдут плотные мишени для стрельбы боевыми патронами, а при стрельбе из пневматического оружия достаточно тонких мишеней для пневматики.

Процесс пристрелки поэтапно

Пристрелка происходит в несколько простых последовательных этапов.

  1. Перед тем как пристрелять коллиматор, нужно поместить оружие в устойчивом положении, чтобы покачивание рук стрелка оказывало как можно меньше влияния на точность стрельбы. Можно использовать упор в подставку, либо очень плотно зафиксировать оружие в тисках с мягкими подкладками.
  2. Оружие направляют на мишень, расположенную в 10 метрах от стрелка.
  3. Производят 3 выстрела.
  4. По результатам стрельбы наблюдается отклонение траектории пули от места прицеливания. При помощи соответствующих винтов производится настройка коллиматорного прицела и корректируется положение маркера.
  5. Производят еще 3 выстрела.
  6. Если результаты стрельбы приемлемые, то мишень отодвигается на расстояние 30 метров.
  7. Повторяется стрельба и корректировка в соответствии с результатами стрельбы.
  8. Когда точность стрельбы в мишень на расстоянии 30 метров становится удовлетворительной, то мишень можно переносить на расстояние 100 метров.
  9. Снова повторяется процесс пристрелочной стрельбы и корректировки до получения удовлетворительной точности.

Когда стрельба на близких и дальних дистанциях становится достаточно точной, пристрелка коллиматорного прицела закончена.

Холодная пристрелка

Помимо обыкновенного способа пристрелки существует и так называемая холодная пристрелка. Происходит она без единого выстрела. Для этого в ствол оружия вставляется специальная трубка с лазером, который направлен ровно по ее оси.

В результате использования такого приспособления появляется маркер лазера, который указывает точно в точку, в которую указывает ствол оружия. Это и есть точка попадания пули без учета понижения ее траектории за время полета.

После установки направляющего лазера положение маркера корректируют на маркер лазера с учетом понижения траектории пули. После этого устройство можно считать пристрелянным, но для надежности все же следует проверить точность стрельбы оружия с боевыми патронами после его холодной пристрелки.

Краткий обзор моделей

Существует несколько известных производителей, выпускающих коллиматоры. Каждая марка имеет свои особенности, достоинства и недостатки.

Кобра

Российский производитель, который специализируется преимущественно на моделях открытого типа с возможностью настройки яркости и вида маркера. Различия между моделями заключаются в основном в способе крепления.

  • ЭКП-8-02 фиксируется на стволе при помощи боковой системы крепления с расположением подвижных рычагов в скрытых местах, чтобы минимизировать возможность случайного нажатия.
  • ЭКП 8-18 имеет другой способ крепления — планку Пикатинни.
  • ЭКП-1С-03 — устройство с боковой прицельной планкой, расположение рычагов фиксации у которого обеспечивает максимальную легкость установки и снятия.

Eotech

Американский производитель с хорошей репутацией. Устройства этой марки распространены среди военных и проверены в боевых условиях. Высокое качество данных изделий соответствует их высокой цене. Производитель специализируется на открытых прицелах компактного размера и по стандарту крепятся на планку Пикатинни.

  • Eotech 552.A65 — стандартная модель с хорошей защитой от влаги и возможностями настройки.
  • Eotech EOLAD-1V — имеет встроенный в конструкцию лазерный целеуказатель, облегчающий стрельбу от бедра.
  • Eotech XPS3 является очень компактной моделью и обладает полной водонепроницаемостью.

Aimpoint

Производитель из Швеции. В ассортименте этой марки множество моделей разного назначения, как прицелы для военных спецподразделений, так и для охотников. Выпускаются с различными крепежными системами, позволяющими установку практически на любое оружие. Качество и цена очень высокие.

  • Aimpoint 9000L — закрытый длинный прицел для охотников. Одна из наиболее распространенных моделей благодаря универсальности настройки с множеством уровней яркости, водонепроницаемости и устойчивости к механическим повреждениям.
  • Aimpoint CompC3 — закрытая модель более компактного размера, больше подходит для средних и ближних дистанций.
  • Aimpoint Micro T-1 — компактное устройство, используемое преимущественно на оружии для стрельбы на ближние дистанции.

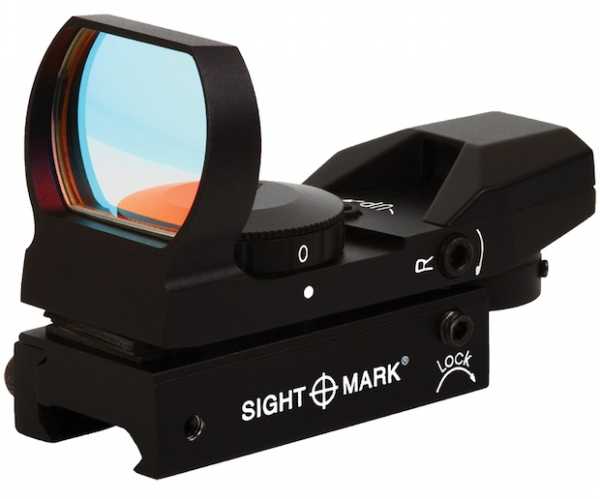

Sightmark

Китайский производитель с умеренной ценой устройств. Удовлетворительное качество продукции и доступная цена поспособствовали широкому распространению этой марки в среде любительской стрельбы и охоты. Используют крепления «ласточкин хвост» и планку Пикатинни, а также имеют хорошую устойчивость к отдаче оружия вплоть до 12-го калибра. Устройства Sightmark обычно имеют 4-6 уровней яркости.

  • Sightmark SM13003B — компактное и легкое устройство, получившее широкое распространение среди страйкболистов.
  • Sightmark SM13005 — компактная модель с укороченным корпусом.
  • Sightmark SM13001 — наиболее компактная и легкая модель с 2-мя уровнями яркости и отсутствием выбора вида маркера.

Видео

Смотрите в нашем видео, как пристрелять и настроить коллиматорный прицел на примере модели Aimpoint Micro T-1.

ohota.guru

Коллиматорные прицелы как выбрать — SEO на Даче

Коллиматорные прицелы: как работают, какие типы бывают и по каким характеристикам подобрать прицел под себя, всё это мы обсудим в этой статье.

Любой охотник, который хотя бы раз держал в руках стрелковое оружие, может согласиться с фактом, что прицеливание дело не простое. На помощь приходит ряд приспособлений для эффективного прицеливания, одним из которых является коллиматорный прицел. Он имеет много преимуществ.

Коллиматорный прицел что это

Коллиматор – является устройством, которое упрощает прицеливание в несколько раз. Огромным плюсом является то, что он без фокуса. Нет необходимости быть близко к прицелу и не важно, на каком расстоянии будет находиться прицел от глаза.

Коллиматорный прицел принцип действия

В основе работы коллиматорных прицелов заложен пучок лучей, которые отражаются на стекле. Установленная прицельная точка подсвечивается электронным контроллером. Вся фишка в том, что точку на прицеле видит только охотник и никто другой, в отличии от лазерного прицела, который словно указка оставляет красное пятнышко во время прицеливания. Ещё одной особенностью является то, что владельцу коллиматорного прицела дана возможность изменять яркость горения марки на прицеле. Такая функция добавлена для наведения охотником резкости в дневное время и уменьшения яркости в ночное время.

Виды коллиматоров

Коллиматоры бывают открытого типа и закрытого, подразделяются на:

Пассивные коллиматоры

Активные коллиматоры

Какой коллиматор лучше открытый или закрытый

Преимущество прицела закрытого типа

Закрытый тип прицела имеет хорошую защиту от механических повреждений и негативных факторов среды.

Преимущество прицела открытого типа

Лучшая компактность в отличие от прицела закрытого типа, эстетические характеристики, обзор больше чем у его конкурента.

Недостаток устройства закрытого типа

Больше по размеру в сравнении с открытым типом прицелов.

Недостаток устройства открытого типа

Они недолговечны и имеют меньшую защиту чем прицелы закрытых типов.

Какой коллиматорный прицел лучше

Используя самый обычный оптический прицел попасть в мишень в то время, когда она в движении практически неисполнимая задача, ведь оптику нужно постоянно регулировать. Если же взять коллиматорный прицел, то тут проблем намного меньше. После фиксации на мишени, он чётко и точно показывает куда надо стрелять, даже если цель будет вести себя сменчиво. Как правило, чтобы сделать точный выстрел не потребуется постоянно накручивать фокус прицела. Ещё одним большим преимуществом является лёгкость, которая позволяет использовать изделие даже на мелкокалиберных ружьях.

Если сравнивать коллиматорный прицел с лазерным , то разница «на лицо». Во время использования прицела, марка не будет заметна никем кроме стрелка, в то время, когда в лазерном прицеле цель может увидеть стрелка и скрыться. Именно поэтому все чаще во время охоты на мелкую дичь используют этот прибор, ведь охотникам нужно оставаться незаметным для животного, а лазерные прицелы за всю историю использования на охоте подводили не один раз, что не скажешь о коллиматоре.

Минусом коллиматорного прицела является то, что он плохо переносит холодный климат. Но это относится больше к активному типу, который работает на батарейках, а они в свою очередь разряжаются намного быстрее при холодной температуре. Поэтому, при покупке устройства в первую очередь стоит обратить своё внимание на то, чтобы у него был быстросъемный кронштейн, который позволяет себя мгновенно демонтировать и продолжить охоту.

Виды прицелов для оружия

Если у вас дробовик, то профессионалы рекомендуют приобретать и устанавливать на него закрытый или голографический коллиматорный прицел. Касательно мелкокалиберных и нарезных карабинов, то им больше подойдёт открытый прицел. При выборе прицела, желательно взять ружье с собой, чтобы предотвратить покупку неподходящего крепежа. Также обязательно прочитайте — Как выбрать ружьё для охоты новичку.

ВНИМАНИЕ! Модели закрытого типа (некоторые из них), с комплектацией встроенных кронштейнов не подлежат его замене, будьте внимательны!

Также при покупке необходимо проверить сколько сменных меток в комплектации с изделием. В хороших коллиматорах их больше 5 разных видов. Рекомендуется не приобретать дешёвые устройства. Цена ни в коем случаи не гарантирует качество, но если вы купили прицел низкой ценовой категории, то понятно, единственное что вы получите от такого прицела – громкое название.

Коллиматорный прицел видео стрельбы

hozyindachi.ru

Коллиматорные прицелы. Преимущества и недостатки

Каждый, кто служил в армии или просто стрелял из огнестрельного оружия, знает, то сложнее всего в стрельбе – это правильно прицелиться. Очень сложно, особенно в ограниченное время сфокусироваться на прицеле, навести оружие на цель, и удерживая цель в фокусе произвести точный выстрел.Если Вы играли в детстве в «воздушный бой» или смотрели фильмы о воздушных боях Второй Мировой, то Вы поймете принцип работы прицела этого типа. Стрелку, который ведет огонь из виртуального пулемета достаточно совместить метку прицела с воздушной целью и нажать на гашетку пушки или пулемета.

Детская электронная игра – упрощенный вариант коллиматора, о котором мы расскажем подробнее.

Коллиматор – это оптическое устройство с электронной начинкой. В этом приборе прицельная метка проецируется на линзу прицела.

Состоит аппарат этого типа из четырех составных частей:

  • оптики;
  • электронного блока;
  • излучателя;
  • механизма выверки

Основным отличием прицелов этого типа от стандартного оптического прицела является наличие Прицельной метки (марки).

Прицельная метка реального прицела обычно бывает выполнена в форме угольника, Т-образного перекрестия или обычной точки. Цвет прицельной метки может быть различным. В большинстве случаев она окрашена в красный или зеленый цвет. Прицельная метка не скрывает цель, поскольку прозрачна. Она пропускает свет, но ее изображение остается четким. Причем, яркость этой метки может изменяться.

В ясную солнечную погоду ее можно сделать ярче, заметнее. И наоборот в хмурый пасмурный день она может быть достаточно тусклой, что, конечно же сказывается на расходе энергии батареи питания.

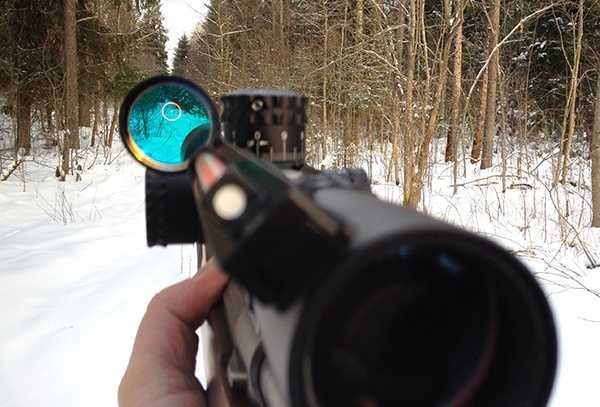

Для того, чтобы прицелиться достаточно навести светящуюся метку на цель. Для охотника это удобно, потому что в момент прицеливания один глаз можно не закрывать. Это дает более широкий угол обзора.

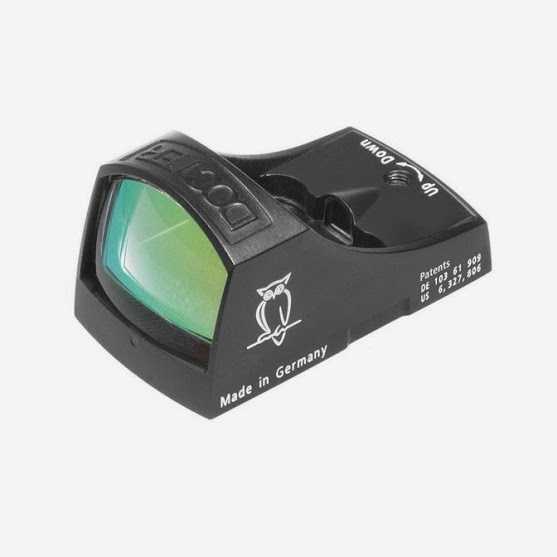

Фото: Коллиматорный прицел DocterSight III 3,5 с сайта http://collimator.su

Коллиматорые прицелы бывают:
— активными и пассивными.

Активные прицелы этого типа черпают энергию из элементов питания. Прицельная марка этих приборов светится круглосуточно.

Пассивные прицелы нет имеют источников питания. Нет источников питания – нет зависимости от них. Это, конечно же, неоспоримое преимущество, которое срабатывает в светлое время суток. Потому что прицельная марка такого прибора светится только в светлое время суток.

Существует подразделение коллиматоров на сквозные и «слепые». Они отличаются только способом прицеливания.
Сквозные коллиматоры позволяют использовать во время прицеливания, как один, так и оба глаза. «Слепые» коллиматоры называют стереоскопические, и прицеливаться, используя такие прицелы, можно только, когда открыты оба глаза.

Коллиматоры могут быть двух типов:

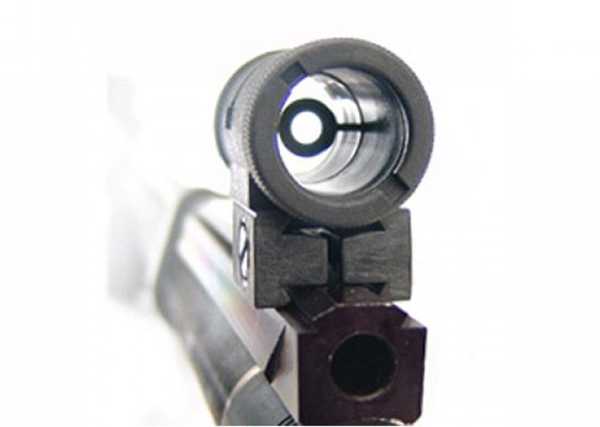

1. Закрытого типа. Он выполнен в виде трубки, которая внешне напоминает стандартный оптический прицел. Внутри этой трубки расположен светодиодный излучатель и оптическая система, оснащенная двумя линзами (передней и задней).

Коллиматорные прицелы этого типа имеют меньшие габариты и
меньший вес, по сравнению с оптическими. Метку этого прицела видно даже в солнечную погоду. Прицел имеют отличную антиударную защиту, что немаловажно при отдаче.

Прицелы этого типа рекомендуются к установке на дробовики.

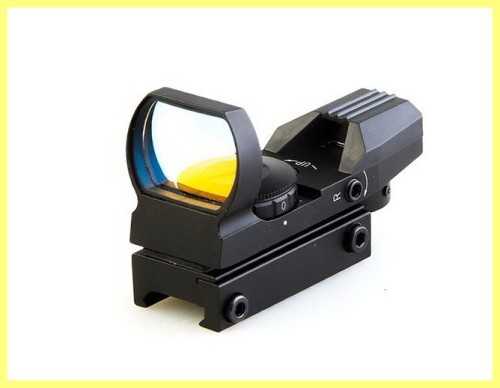

2. Открытого типа. В этом прицеле отсутствует трубка, оптическая система ограничена только одной линзой, которая на линзу похожа только внешне. На самом деле это небольшой экран. Эти коллиматорные прицелы еще более легкие и компактные, по сравнению с оптическими. Правда, противоударные качества у них похуже, по сравнению с другими видами прицелов. Эти прицелы рекомендую устанавливать на небольшие нарезные карабины.

К коллиматорам относят так же голографические прицелы. Внешне такой прицел похож на открытый коллиматорный прицел.

Его отличительная особенность — крупная прицельная марка в виде голографического изображения.(В отличие от светодиодных меток, которые используются в конструкции других коллиматоров). Эту марку (метку) можно в ограниченное время заменить на другую, что позволяет сделать ее более заметной практически в любых условиях. Во всяком случае, в последнее время стало модным использовать эти прицелы в загонной охоте. А это о многом свидетельствует.

Однако, дальнейшее широкое распространение этих прицелов ограничено их значительной стоимостью. А к недостаткам относят слабую защищенность от внешних воздействий.

Кроме того, если в поле зрения прицела попадает яркий источник света, стрелок вместо одинокой марки начинает видеть искаженное изображение цели.

Каллиматорные прицелы достаточно быстро устанавливаются на оружие, и столь же быстро их можно демонтировать.

Недостаток – элементы питания. Маленькие круглые батарейки имеют неприятную особенность – разряжаться в условиях повышенной влажности и низких температур.

Коллиматорные прицелы нуждаются в пристрелке, после установки на оружие. Для гладкоствольного оружия, впрочем, хватает и холодной пристрелки. При этом внесение поправок идентично тому, что используется в обычном оптическом принципе.

Производители и цена

Как и в любом другом деле нет смысла экономить на точных приборах.

Хороший коллиматор будет стоить достаточно дорого. Если вы приобретаете коллиматор по цене в диапазоне от 10 до 20 долларов, нет причин надеяться на то, что прослужит такой прибор достаточно долго. Впрочем, и очень дорогие приборы покупать нет никакого смысла. Все-таки на охоте случается всякое, при каждом выстреле есть вероятность того, что прибор будет поврежден, достаточно высока.

Потому нужно найти разумный баланс между ценой и необходимыми для охоты функциями прицелов.

Касаемо производителей хочется сказать, что хорошую оптику для охоты в наше время готовят только в Европе, в США и в Японии. Американцы, как производители, находятся немного впереди от своих прямых конкурентов.

В России коллиматорные прицелы тоже выпускают. Конечно, они получаются немного тяжелее и объемнее импортных. По цене они дешевле импортных, а по остальным качествам если и уступают импортным, то не намного. На всякий случай, обратите внимание на коллиматорный прицел «Кобра» российской сборки.

Коллиматоры импортного производства представлены целым рядом известных производителей. Наиболее известными среди них является прицелы коллиматорного типа марки DOCTER. Эти приборы отличаются надежностью и, главное подходят практически к оружию любого калибра. Все хорошо в продукции этой торговой марки, кроме цены. Дорогие машинки.

Коллиматоры HAKKO немного дешевле, но на качестве это почти никак не сказывается. Хорошего мнения остаются охотники о коллиматорных прицелах производства Nikon.

Преимущества коллиматорных прицелов.

1. В этом приборе отсутствует фокус, а, значит, нет разницы, на каком именно расстоянии от глаз стрелка этот прицел расположен.

2. Стандартный прицел необходим, как известно для того, чтобы можно было точно навести оружие на цель и удерживать ее в течение времени необходимого для выстрела.

Если перемещается, то сделать точный выстрел с оптическим прицелом будет достаточно сложно. Оптика будет нуждаться в постоянной подстройке.

Коллиматорный прицел позволяет избежать этой подстройки. Достаточно зафиксировать цель, коллиматор четко покажет, куда именно стрелять. Можно вести стрельбу даже по быстро движущимся или беспорядочно движущимся целям. Точный выстрел может быть совершен даже, если не было четкой наводки. Т

3. Коллиматорный имеет меньший вес, а, значит, может быть использован на ружьях малых калибров.

4. Коллиматоры некоторых производителей (например, таких, как Eotech), могут быть использованы совместно с приборами ночного видения.

5. Прицельная марка коллиматорного прицела, в отличие от меток лазерного прицела не может быть обнаружена, она остается видимой только для стрелка. Эти прицелы активно используют в последнее время военные (особенно, снайперы), а это уже о многом говорит.

6. Увеличивает точность стрельбы, что особенно интересно для тех, кто не имеет большого опыта в охоте и не обладает профессиональной подготовкой.

7. Дает возможность вести стрельбу в сложных условиях слабой освещенности вплоть до наступления полной темноты.

8. Прибор можно быстро установить и так же быстро снять с оружия.

Недостатки коллиматоров

Недостатков, которые были бы заметны непрофессиональному стрелку, не так уж и много.

1. И открытые, и закрытые коллиматорные прицелы имеют склонность к засорению, особенно зимой и требуют очень деликатного отношения хозяина к чистке и хранению;

2. Высокая цена (качественный отечественный прицел этого типа стоит 140 — 150 у.е., хороший импортный прицел можно приобрести за 300-500 у.е.).

Профессиональный стрелок, конечно, найдет таких недостатков значительно больше.

Новые веяния

В наше время появились типы коллиматорных прицелов, построенных на других принципах. В конструкции некоторых из них используется оптоволоконная оптика. В этих прицелах жгут оптоволокон размещается по оптической оси прицела.

Свет, собранный оптоволокном, вызывает свечение в торце жгута. Это свечение воспринимается стрелком как прицельная марка. Подобная система применена в механическом прицеле Glo-Point (производители Truglo совместно с Daisy).

Заключение

Коллиматорные прицелы в массовом производстве появились не так давно. Прототипы таких прицелов для охоты проходили испытания еще в девяностые годы ХХ века. И за прошедшие годы производители сделали огромный шаг вперед, уменьшив размеры, вес и систему крепления прицела.

При всех своих недостатках они имеют массу неоспоримых достоинств, потому не стоит бояться их использовать на реальной охоте.

brief-obozrenie.ru

Что такое коллиматор?

Коллиматор, или коллиматорный прицел, обеспечивает широкий угол обзора и ускоренное прицеливание. Метку не видно на цели. Прибор компактный, легкий в установке и использовании, чем удобен для охоты в самых неблагоприятных условиях.

Хотите сделать своему охотничьему ружью оригинальный тюнинг? Тогда самым лучшим образом для этого подойдет коллиматор. Теперь стрелять навскидку и точно попадать по взлетающей птице или стремительно мчащейся дичи будет как никогда легко. Ведь поймать ее на мушку, глядя в коллиматорный прицел двумя глазами куда удобнее, чем напряженно фокусировать взгляд на прицельной метке в оптике.

Коллиматор — это электронный оптический инструмент с передним линзовым экраном, на который проецируется красная (или реже зеленая) метка, отображаемая в виде перекрестия Т-образной формы, угольника или точки. Она цели не загораживает и пропускает очертания объекта. Несмотря на прозрачность, метку видно довольно отчетливо.

Прицеливаясь через коллиматор можно держать мишень двумя глазами, что создает широкий угол обзора. Теперь не нужно один глаз фокусировать на оси коллиматора, как это необходимо делать, глядя в оптический прицел: расстояние от экрана до глаза не имеет значения. Этим значительно ускоряется прицеливание.

Коллиматоры производят двух типов:

Закрытые, напоминающие прицел оптический. В устройстве расположена система оптики с двумя линзами и светодиодный излучатель.

Коллиматоры закрытого типа заметно легче оптических, но несколько массивнее открытых. В солнечный день они создают отлично видимую метку и лучше противостоят встряске при отдаче.

Открытые — с одним линзовым экраном и светодиодным излучателем.

Открытый тип — легкий и компактный, обеспечивает для охотника более широкий обзор. Но ударостойкость у них меньше, чем в закрытом типе прицела.

Принцип работы коллиматорного прицела

В основу работы коллиматора заложено получение сконцентрированного луча, отраженного от удаленного объекта. В устройстве установлена фото-литографическая пластина (или прицельная марка), подсвечиваемая светодиодным элементом. Существует и другой тип — голографический. В нем прицельная марка подсвечена лазерным лучом и намечена в виде голограммы. В отличие от лазера, марка видна только охотнику. На цели ее не видно. В зависимости от времени суток или погодных условий, интенсивность подсвечивания можно регулировать. Коллиматорный прицел удобно сочетать с прибором ночного видения.

Коллиматоры бывают пассивные и активные. Последние работают от элемента питания, а прицельная марка подсвечивается круглосуточно. Коллиматорам пассивным не нужен внешний источник энергии, и в этом их преимущество. Только при этом есть один минус — прицельную марку видно только днем или в слабых сумерках, она малоконтрастная и не столь яркая.

Еще коллиматорные прицелы бывают сквозные и стереоскопические (их еще называют «слепые»). Используя сквозной тип, прицел можно держать как одним, так и двумя глазами. Пользуясь «слепыми», прицеливаться нужно только двумя глазами.

Такие прицелы не нуждаются в точной наводке; можно метко попадать в мишень, если даже она движется беспорядочно или слишком быстро. Новый установленный коллиматорный прицел должен обязательно быть пристрелян.

armourer.ru

Коллиматорные прицелы – тюнинг или суровая необходимость?

Проблема тюнинга год от года все сильнее захватывает умы большинства владельцев оружия. Рукоятки, приклады, целеуказатели, прицелы, бессчетное количество дополнений и аксессуаров. Погрузившись в этот мир, невольно вспоминаешь гениальный маркетинговый трюк с куклой барби. Кукол делать и продавать начали сотни лет назад, но вот идея заставить купить к ней домик, лошадку и спутника жизни действительно перевернула индустрию. Естественно, оружейный тюнинг — это не просто игрушки. Большинство предметов имеют чёткое, ясное предназначение, однако этот факт часто исчезает под градом аргументов «так круче!», «я видел это у «Альфы!», «а вдруг пригодится» и «ну, я не знаю, мне вроде так удобнее».

Тяга к тюнингу оружия интернациональна и не знает границ



Воспользуйтесь нашими услугами

Описать всё многообразие тюнинга в одной статье никак не представляется возможным, поэтому сегодня хотелось бы коснуться всего одного пункта — коллиматорных прицелов. По данному вопросу мнения особенно полярны. Одна группа специалистов говорит, что без коллиматорного прицела немыслимо современное оружие, и что только с ним можно стрелять быстро и точно. Другая группа с не меньшим энтузиазмом утверждает, что коллиматорынй прицел — творения дьявола или, по крайней мере, американских спецслужб, созданное исключительно для того, чтобы сломить боеготовность нашей армии в грядущем противостоянии с бездуховным западом.

Один из ведущих специалистов второй группы, блестящий оратор и одарённый писатель, пошёл дальше в своей риторике. В личной беседе он утверждал, что «с коллиматорным прицелом невозможно никуда попасть», поскольку коллиматорный прицел есть не что иное, как мушка и целик, сведённые воедино и покрашенные в красный цвет… Логичным в той ситуации было предложить оратору встать к мишеням и подвергнуться обстрелу из автомата, но я сдержался, так как был в гостях и по важному делу.

Конечно, мнение таких признанных авторитетов не должно подвергаться сомнению.

Но я всё же, на основе личного опыта, выскажу своё неэкспертное мнение.

Для начала необходимо понять, зачем нужен коллиматорный прицел и в чём его реальные преимущества. Обычно, на вопрос «зачем нужен коллиматор?» люди отвечают «с ним можно быстрее стрелять». Это не совсем так. Соревновательная практика вида спорта «практическая стрельба» является великолепным мерилом именно скорости и точности стрельбы. Если проанализировать протоколы соревнований по карабину, посмотреть на то, как стрелки класса «стандарт» и «open» проходят упражнение, пострелять в обоих классах самому, станет очевидно, что разница в скорости стрельбы, особенно на небольших дистанциях, весьма невелика.

Зачем же тогда нужен коллиматорный прицел? Ответ на этот вопрос появляется тогда, когда приходится стрелять вдалеке от чистого и красивого, хорошо освещённого армейского стрельбища, с аккуратными окопами и стройными рядами подъёмников, уходящих в горизонт.

1. Стрельба в условиях ограниченной видимости.

Я помню свой первый «момент осознания» по данной теме очень много лет назад, когда мне впервые пришлось стрелять из автомата ночью. Семь лет пулевой стрельбы, сборная Москвы, куча медалей — всё это перестало иметь значение в один момент, когда я понял, что мушку не вижу, а мишень еле видна и то, только если не отрывать от неё взгляд.

Конечно, можно привязывать на мушку с целиком белую нитку, мазать прицельные приспособления светящимся лаком для ногтей, выискивать печально знаменитые радиоактивные насадки или, как рекомендует наставление, искать светлые пятна на поле боя, чтобы, как рекомендует официальное наставление, «автомат направить рядом с целью на светлый фон и взять ровную мушку, затем, перемещая автомат, подвести линию прицеливания в середину силуэта и открыть огонь.»

Но коллиматорный прицел решает эту проблему эффективнее. Фокус зрения на цели, простая прицельная марка отлично видна в темноте. Контрольные стрельбы раз за разом показывают, что с коллиматорным прицелом обучаемые гораздо эффективнее поражают все типы целей в условиях ограниченной видимости — и не нужно быть академиком, чтобы понять, почему. Конечно, в полной темноте инфракрасный лазер и ПНВ будут эффективнее, но это тема отдельного разговора.

2. Стрельба по движущимся целям.

Все опытные инструктора знают, как тяжело организовать занятия со стрельбой по движущимся целям. Движек с подъёмниками на стрельбищах мало, они далеко и работают плохо. Самодельные конструкции из спичек и желудей ненадёжны и часто подводят. А радиоуправляемых роботов, как обычно, не завезли, а начальство на предложение о такой покупке крутит пальцем у виска. В ход идут радиоуправляемые машинки, отнятые у сапёров, гусеничные роботы и древнейший механизм — мишень на палке, которой машет инструктор или неудачливый сотрудник.

Несколько лет назад на небольших соревнованиях для областного спецназа удалось всё-таки соорудить одну движущуюся мишень. И снова помню момент внезапного осознания масштаба проблемы, когда и я, и хорошо подготовленные сотрудники промахивались раз за разом, сами не веря промахам. Понятно, что после небольшой тренировки все начали попадать, но нельзя игнорировать тот факт, что по движущимся мишеням у нас стреляют недопустимо мало.

Но здесь коллиматор снова облегчает задачу. Цепляемся взглядом за цель, моментально подводим прицельную марку — результат обычно не заставляет себя ждать. Конечно, и с механикой попасть можно, вопрос в количестве времени, потраченного на тренировки.

3. Стрельба из неудобных положений.

Боевая стрельба, как известно, характеризуется тем, что стреляющему тоже хочется жить. А потому стрелять надо из-за укрытия. Проломы в стенах, из-под автомобиля, между колёс БТР. Не всегда можно обеспечить идеальную вкладку и чётко увидеть механические прицельные.

Несколько лет назад была возможность поучиться у американских инструкторов. Поехал в далёкую страну на тактический курс, и вот… Работаем в паре, прикрываем друг друга, отходим, звучит команда — стреляйте из-за машины. Я внутренне ухмыляюсь, думая — «уж щас-то я им покажу, как надо, тыщу раз это делал», падаю на бок, укрываюсь за колесом и внезапно понимаю, что целюсь ровно в порог автомобиля. И снова «момент осознания» — каждый раз до этого в России я стрелял из-под внедорожника, а здесь гнилой седан с просевшими амортизаторами, у которого клиренс меньше раза в два. Пришлось выкручиваться — автомат на бетон, изогнулся, вытянул шею, вижу точку на самом краю прицела, стреляю.

В таких условиях наличие или отсутствие коллиматорного прицела определяет, будет ли у вас в принципе возможность сделать прицельный выстрел или нет.

На фото — автор статьи до встречи с гнилым седаном. Оружие слишком высоко для стрельбы из-под обычного автомобиля, даже если поменять плечо.

4. Подготовка начинающих стрелков.

Аналогия здесь очень простая. Коллиматор — как автоматическая коробка передач, облегчает процесс начального обучения в разы. Вместо дёрганья передач, выжима сцепления, вы просто включаете «драйв» и крутите руль. То же и со стрельбой. Вместо загадочных целика и мушки, призывник поколения call of duty видит красную точку и может спокойно учиться работать со спуском и прочими аспектами начальной стрелковой подготовки. Потом, конечно, обязательно необходимо научить человека работать с механикой, без этого он просто не будет стрелком, но начальное обучение коллиматор упрощает.

То же и в работе. Помню, во время первой командировки в составе ЧВК нам выдали четыре автомата, всего один из которых был с коллиматором. Посовещавшись, самый модный автомат отдали наименее опытному сотруднику, потому что остальные и так вроде справятся, а коллиматор, очевидно, поможет компенсировать недостаток навыка.

Тот самый автомат

Именно из-за многочисленных «моментов осознания» у меня появилось мнение о том, что коллиматорный прицел — это нужная и важная вещь, которую стоит использовать. «Что же это за хрень?», спросит внимательный читатель. Почему тогда статья называется «Коллиматорные прицелы — критический взгляд». Это ведь просто очередной предатель-подпиндосник рекламирует вражеские игрушки, которые враги отключат со спутника, а не отключат — так выжгут электромагнитным излучением!!!»

«Погодите, погодите» — могу я ответить внимательному читателю. Мы ещё не добрались до самого важного. А именно до того момента, когда мечты о коллиматорах трагически зачастую разбиваются о реальность. И вот почему.

Для того чтобы коллиматорный прицел был эффективен, должно быть соблюдено три фактора:

а) Прицел должен быть качественным.
б) Крепление прицела должно обеспечивать сохранение СТП (средней точки попадания) в любых условиях.
в) Стрелок должен знать баллистику боеприпаса и понимать, куда ему нужно целиться на каждой из дистанций.

И прицел самый лучший, и крепление вроде надёжное. Одна проблема — коллиматор стоит задом наперёд

Разберём каждый пункт поподробнее.

а) Прицел должен быть качественным.

Волею судеб мне приходилось использовать очень много разных прицелов. Качественный прицел в моём понимании работает на одной батарейке несколько лет, выдерживает все те же испытания на живучесть, что и оружие (броски с высоты, +50, -50, отстрел полного ресурса оружия в экстремальных режимах и многое другое). Поэтому мой рейтинг качественных прицелов выглядит так:

1) Aimpoint
2) …
3)…

Так получилось, что я в течение восьми месяцев наблюдал прохождение прицелов Aimpoint через полноценные, квалифицированные испытания вместе с оружием. Пустыни, горы, снега, грязь, заморозка, отстрел на ресурс и многое другое. Была возможность пообщаться с представителями компании, поработать вместе и поглубже узнать, как прицелы создаются, производятся и испытываются. Подход к каждому из этапов впечатляет. Например, скоро Aimpoint выпустит новый прицел. Но они не возят его по выставкам. Они возят его по испытаниям по всему миру, тестируют в обстановке полной секретности, чтобы до конца убедиться, что вещь получилась без недостатков.

Но недостатки есть и у Aimpoint. Не раз у меня батарейки дохли гораздо раньше обещанных пяти лет. У Micro Т-1 СТП серьёзно уходит в зависимости от положения точки прицела относительно края. Этот эффект прекрасно описан М. Дегтярёвым в журнале «Калашников» 11/2015 года. У следующей модели, T-2, этого эффекта уже нет.

Trijicon MRO появился недавно и пока статистики недостаточно. RMR на автоматах я не пробовал.

EOtech я не люблю очень давно. Особенно сильно после того, как новый EXPS2 со свежей батарейкой просто взял и вырубился у меня на АК-103 при стрельбе очередью. Было весело. Спортсмены всегда жаловались, что марка блёкнет со временем. У нескольких человек он просто сломался: http://k-a-r-d-e-n.livejournal.com/38405.html#comments

А потом для EOtech наступил час расплаты: http://soldiersystems.net/2015/09/30/ussocom-issues-safety-use-message-eotech-enhanced-combat-optical-sights-plus-goings/

В российском интернете этого чудесного явления особо не заметили, так что расскажу о деталях. Сначала командование специальных операций США выпустило официальное предупреждение о проблемах этих прицелов. При серьёзном изменении температуры СТП уезжала на 5-6 МОА. Компания производитель боролась с этим очень интересным способом — убрали из инструкции по эксплуатации информацию о том, на какие температуры рассчитан прицел. В итоге производитель заплатил 25,6 миллионов штрафа государству, а простые гражданские люди вагонами отправляют свои прицелы производителю для возврата денег.

Все подробности здесь: http://www.eotechlawsuit.com/

И даже если бы этого не произошло, Eotech сам по себе сравнительно тяжёлый, время работы на одной батарее недостаточное, обеспечить соосность с механическими прицельными приспособлениями крайне сложно.

Очень хорошо последнее время показывают себя изделия фирмы Holosun, но необходимый кредит доверия они пока ещё не набрали. Пока тесты показывают отличное время работы, прекрасную надёжность, но психологически тяжело проникнуться доверием к китайскому прицелу.

б) Крепление прицела.

Добро пожаловать в уникальный и удивительный мир сотен хитроумных устройств, предназначенных для крепления оптики на АК. Сама по себе эта тема тянет на отдельную диссертацию, так что рассмотрим только самые общие моменты. Проблематика крепления оптики на самом деле не уникальна. Те же проблемы испытывают владельцы чешских VZ 58, старых G-3, FN FAL, да и в целом всего оружия времён холодной войны.

Реалистичные варианты для нарезного оружия следующие:

1) На газовую трубку (ствольную накладку)
2) Вместо прицельной планки
3) На крышку ствольной коробки
4) На боковой кронштейн

1) На газовую трубку (ствольную накладку)

Самым заслуженным вариантом здесь, конечно же, является газовая трубка от фирмы «Ultimak». Маленькая фирма, с несуразным сайтом, из едва заметного на карте города Москва в штате Айдахо, создала один из самых эффективных способов крепления коллиматоров на автомат Калашникова.

Плюсы всем известны — СТП не уходит, вес оружия практически не увеличивается. При выходе из строя коллиматора в его нижней части остаются видны механические прицельные приспособления, что позволяет продолжать вести прицельную стрельбу.

Минусы также очевидны. Не всякий прицел можно комфортно установить на газовую трубку, чистить её придётся не снимая. «Скаутское» крепление прицела далеко от глаза, удобно отнюдь не всем. И самое главное — газовая трубка неизбежно нагревается, нагревая коллиматор. В зависимости от разных факторов это может привести к выходу прицела из строя.

Различные цевья — тысячи их, имеют тот же набор проблем. Не все имеют достаточную жёсткость и почти все они немного выше «ультимака» и его копий, так что целик с мушкой через установленный коллиматор уже не видно.

2) Вместо прицельной планки

Речь идёт о планках типа «Кочевник». Весьма интересное и логичное решение. Монтаж прицела на колодку прицельной планки имеет смысл — эта часть не снимается при разборке и закреплена на стволе и переднем вкладыше ствольной коробки. Прицелы крепятся надёжно, СТП не уходит.

Проблема такого крепления очевидна — стрелок лишает себя возможности использовать штатные прицельные приспособления. Для спорта это не проблема, для других ситуаций — повод как минимум очень серьёзно задуматься.

3) На крышку ствольной коробки

Логичнее всего выглядит установка прицела именно где-то в районе крышки ствольной коробки. Но, как мы помним, у АК крышка съёмная, и зачастую имеет люфт. Я встречал группу специалистов на одном предприятии ВПК, которые утверждали, что это вовсе не проблема, и просто приваривали планку пикатини на штатную крышку. Это интересная концепция, но в целом большинству людей хочется что-нибудь понадёжнее.

Пока универсального, однозначно проверенного решения в этой области нет. Крышка от «Зенита» показывает себя хорошо, но для её установки необходимо поставить цевьё, которое мне, например, совершенно не нужно. Крышка от FAB Defence выглядит интересно, но результатов полноценной продолжительной опытной эксплуатации пока никто не видел. Перспективно выглядят новые варианты комплектов от САА, но цена многих останавливает.

Полярные мнения высказываются по поводу техасской Dog Leg. У одних она не держит пристрелку совсем, другие клянутся, что ничего лучше человеческий разум ещё не создал. Но если смотреть на вещи объективно — устанавливая эту крышку, мы вновь полностью лишаемся штатного целика. Не проще ли тогда установить один из вариантов «Кочевника», который стоит в шесть раз дешевле?

4) На боковой кронштейн

Собственно, единственный вариант, предусмотренный производителем. В этом его главный плюс. Никаких модификаций, часов работы напильником и хмурых взглядов начальства, пытающихся понять, что вы натворили с табельным оружием.

Минусы бокового кронштейна очевидны — увеличивается вес оружия, приклад невозможно сложить, боковые планки на автоматах зачастую люфтят, да и не на всех автоматах они есть. Сейчас на рынке множество производителей кронштейнов, перечислять всех нет никакого смысла.

В целом, смысл очень простой — если у вас нет надёжного и проверенного крепления прицела на оружие, самый лучший коллиматор будет не просто бесполезен, а вреден. Внезапный уход СТП очень неприятное событие, сродни неожиданному половому бессилию.

в) Стрелок должен отлично знать баллистику боеприпаса и чётко понимать, куда ему нужно целиться на каждой из дистанций

Предположим, что звёзды сложились так, что у вам в руки попал качественный прицел, вы надёжно установили его на оружие, пристреляли, протестировали по своей программе и остались полностью довольны. Отлично. Осталось последнее — отстрелять прицел на всех дистанциях и понять, куда вам нужно целиться на каждой из возможных дистанций.

Баллистика и пристрелка — тема как минимум отдельной статьи. Просто помните, что пока все ваши коллеги не уяснят, куда им нужно целиться на 25, 50, 100, 150, 200, 250, 300, 350, 400, 450 и 500 метров, комплекс стрелок-оружие с коллиматором будет менее эффективным, чем стрелок с обычным автоматом.

Только при соблюдении всех трёх факторов, а именно: качественного прицела, надёжного крепления и полных знаний о баллистике боеприпаса вы добьётесь увеличения эффективности огня. И если вы проигнорируете какой-либо из этих пунктов, коллиматор на вашем оружии станет даже не бесполезной, а попросту опасной игрушкой.

/Константин Лазарев, topwar.ru/

Воспользуйтесь нашими услугами

Понравилась статья? Тогда поддержите нас, поделитесь с друзьями и заглядывайте по рекламным ссылкам!

integral-russia.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
