Краткий ластоводитель по лопаткам.: zhab

Данный текст, думаю, будет интересен только любителем железяк, коим и предназначен. Осторожно трафик

Итак, мы пришли на рынок с целью приобретения МПЛ. Зачем она нам нужна, каждый решает сам. Мне лично, чтобы копать ямку. В лесу. Хобби у меня такое. Впрочем, как правильно копать песок в лесу, будет в следующих постах, а сейчас вернемся на рынок. На сегодняшний день в Питере выбор лопаток достаточно велик, но, несколько, однообразен в ассортименте. Сканирование «Юнон», «Удельных», магазинов военного снаряжения и железячных развалов показало, что, периодически, в разных местах всплывают лопатки следующих типов:

— Отечественные лопатки. Обычно, продаются без чехлов.

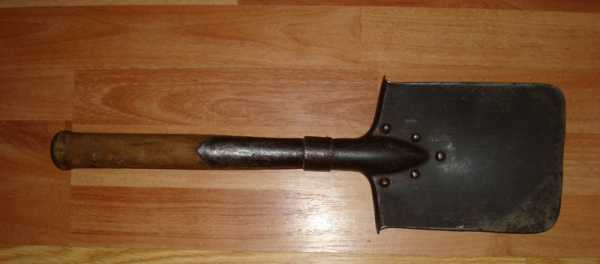

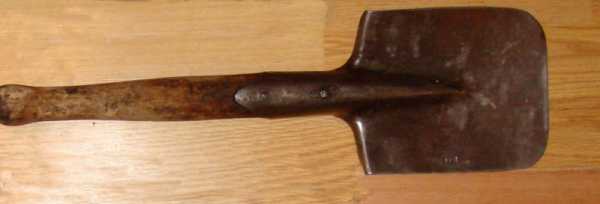

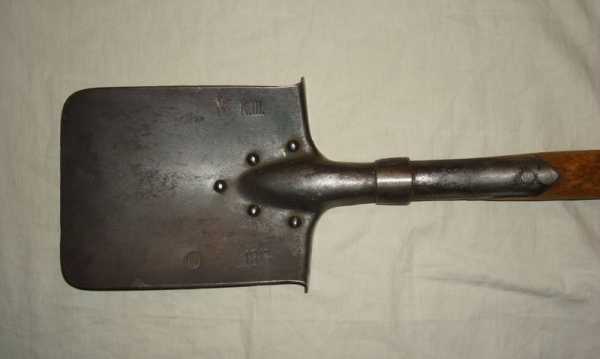

Прямоугольные лопатки на пяти заклепках с обжимным кольцом.

Как правило, это лопатки Первой Мировой, 1914-16 годов, но, при особом везении, может посчастливиться загарпунить и 1890 год. Они в хорошей сохранности, на них четко прослеживаются клейма производителей: К.Ш., ШОДУАРЪ, ГРIЕВЗЪ и др., года выпуска, и клеймо военной приемки: буква Д в круге, или другая буква. Иногда, можно увидеть Императорских орлов. Удивительно добротные и крепкие, если учесть, что им уже более 90 лет.

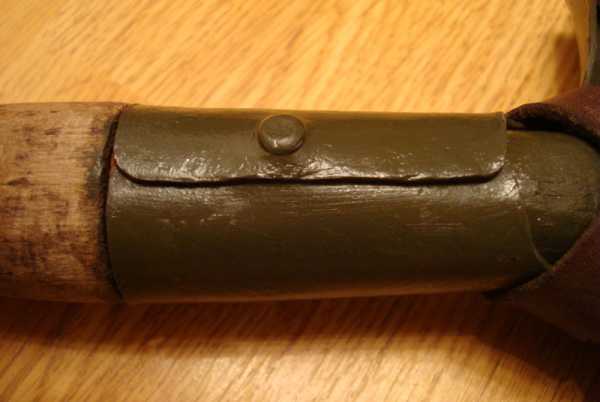

Четырехугольная лопатка 1915 года с клеймом «ШОДУАРЪ» и двумя императорскими орлами.

Орлы расположены на одной линии с клеймом «ШОДУАРЪ»

Четырехугольная лопатка 1915 года с клеймом «ГРIЕВЗЪ» и императорским орлом.

Клеймо военной приемки, буква «С» в многограннике.

Императорский орел прорисован более четко и красиво, нежели чем на лопатах «ШОДУАРЪ»

Четырехугольная лопатка акционерного общества «Лысьвенский горный округ графа П. П. Шувалова», в котором Лысьвенский завод играет определяющую роль

Лопатка с клеймами «Л.М.З.» и голова единорога. (Единорог, присутствует на гербе графа Шувалова)

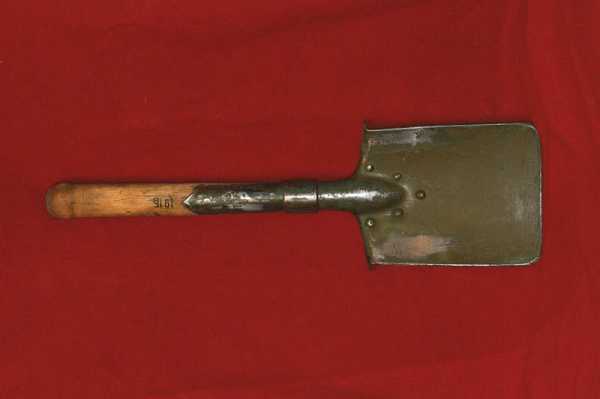

Кстати, иногда годом выпуска маркировалась и рукоять лопатки.

Более подробно о лопатке «Л.М.З.»: http://zhab.livejournal.com/179653.html

Пятиугольные лопатки на пяти заклепках с обжимным кольцом. Производства 1905-40 годов.

Степень сохранности абсолютно разная. Но, даже если лопатка покрыта ровным слоем ржавчины, качество ее остается вполне на уровне. На них также можно увидеть год выпуска и клеймо завода: П.К.А, КОМИНТЕРН и др. Пятиугольная лопатка с клеймом КОМИНТЕРН, 1940 год.

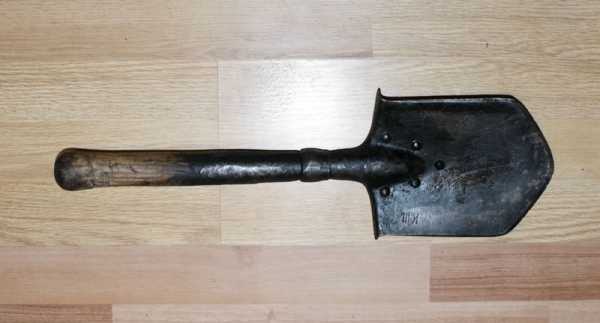

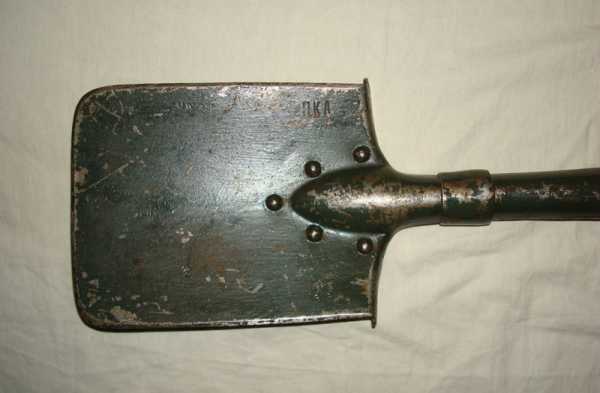

Пятиугольная лопатка с клеймом П.К.А. 1916 года.

Лопатка П.К.А с прямоугольным штыком

Более подробно о лопатках Гриевз http://zhab.livejournal.com/659095.html и П.К.А: http://zhab.livejournal.com/661176.html

Лопатка К.Ш С прямоугольным штыком

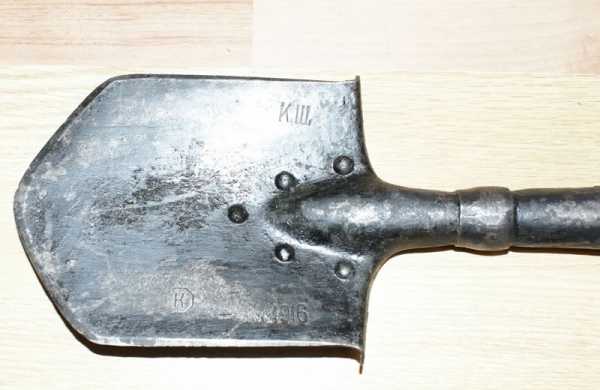

Пятиугольная лопатка с клеймом «К.Ш.» 1916 года. Лопатка довольно редкая. В основном с клеймом «К.Ш.» попадаются лопатки с прямоугольным штыком.

Клеймо военной приемки, буква «К» в многограннике.

На лопатках К.Ш. с прямоугольным штыком иногда попадается клеймо «лук со стрелой». Клеймо «лук со стрелой» справа от цифр 1915

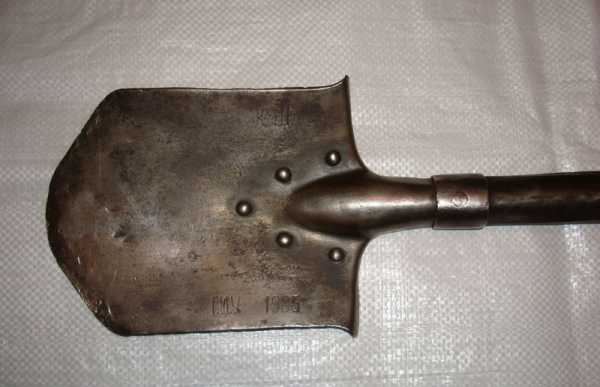

Пятиугольная лопатка К.Ш. 1905 года.

Клеймо К.Ш. имеет несколько иной вид чем клейма на лопатках более позднего выпуска. Литера «К» имеет закругленные «хвостики».

Лопатка имеет клеймо «Г.И.У.» — Главное Инженерное Управление. Управление занималось снабжением войск инженерным имуществом и шанцевым инструментом. Существовало в период с 24 декабря 1862 года по 20 декабря 1913 года. В дальнейшем было переименовано в Главное военно-техническое управление. (Д. П. Ивковъ Петроградъ 1915 года. Исторический очерк. Отдельные отписки изъ «Инженернаго журнала» за 1914-1915 г) До 1862 года ГИУ называлось «Инженерный департамент»
Клеймо К.Ш. принадлежит заводу Карлъ Шпигель. Более подробно о лопатке К.Ш -http://zhab.livejournal.com/661781.html

Пятиугольные лопатки З.З. — Златоустовский завод.

Лопатки 1916 и 1917 годов. Имеют на штыке год выпуска, клеймо военной приемки и клеймо завода.

клеймо завода: две буквы З.З. и императорский орел. Клеймо очень маленькое. Завод выпускал лопатки, как с пятиугольным, так и с прямоугольным штыком. Деревянная рукоять лопатки маркировалась годом выпуска. (как и у лопатки ЛМЗ) Златоустовский завод — предприятие с богатейшей историей — подробно о заводе можно прочитать: http://www.arkur.ru/plants/Zlatoustovskiy.html (Достаточно отметить тот факт что именно на этом заводе работал П.П. Аносов — горный инженер, выдающийся русский металлург, основоположник качественной металлургии, изобретатель и конструктор, крупный организатор горнозаводского дела на Урале в 20-40-х годах XIX века. П.П. Аносов открыл утерянный в средние века секрет изготовления булатной стали.)

Еще один вид лопаток: цельноштампованные лопатки, которые выпускали кустарные артели и предприятия. Были довольно распространены. Такие лопатки выпускали Павловская кустарная артель, Торговый дом Е.Ковалев и сыновья, Торговый дом «М.И. Теребин и сыновья» и т.д.

Клеймо торгового дома Е.Ковалев и сыновья, пос Коняево

Более подробно здесь:О лопатках старообрядца Ефима Ковалева и фальшивомонетчиках http://zhab.livejournal.com/669759.html

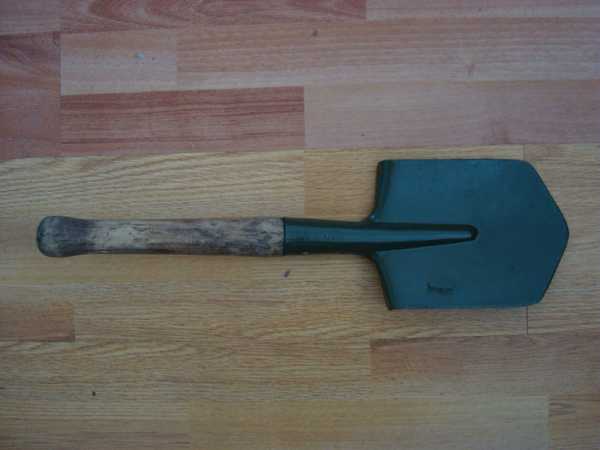

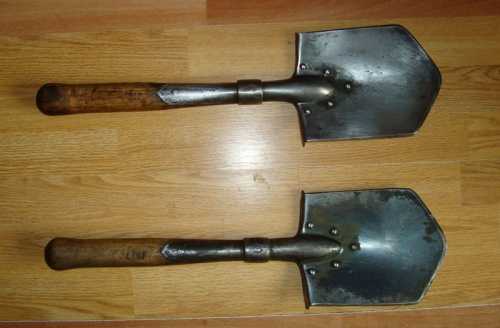

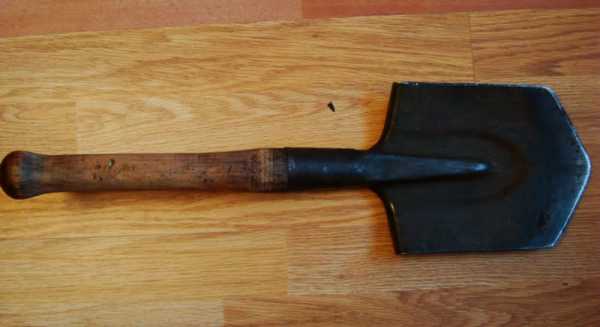

Пятиугольные лопатки, выпуск 1940 — 80-х годов, на заклепке и двух фиксирующих шурупах.

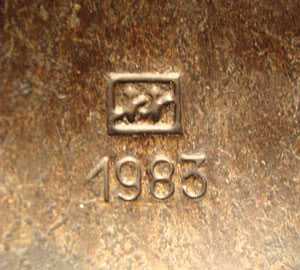

На клинке, обычно, выбит год и клеймо завода: НШЗ, ГМЗ, ОМЗ, В.Т.З и др. Качество самое разное, от абсолютного «Г» по стали, до совершенно потрясающего штыка. Надо смотреть каждый конкретный случай, ибо, даже лопатки одного года, с одним и тем же клеймом, могут разительно отличаться. Чем это вызвано, я не знаю. Думаю, дело в плановой экономике. К концу года, чтобы выдать план, завод мог гнать количество, не особо выдерживая технологию. Или просто гнул штык лопаты из дерьмовой стали. Впрочем, во время войны, когда фронт требовал продукции, а за станками стояли мальчишки, это не удивительно. Хотя, лопатки 1941-45 годов, в основной своей массе, хорошие.

Кстати, очень интересный вид приобрела всем известная лопатка ншз образца 1942 года. В послевоенные годы была выпущена партия лопат с измененным штыком. На снимке Лопатка НШЗ выпуска 52 года. Наблюдается характерное углубление на штыке

и тулейка выполнена на двух заклепках вместо одной

Новодел. Пятиугольные лопатки на одном болтике сверху, три елки выпуска 1989 года и позднее и прочие.

Все это а особенно лопаты с клеймом «три елки» 1989 года и позднее, — даже не рассматриваем, ибо однозначное гуано. Другие типы (складные, лопатка-совок, лопатка миномет и пр.) мне лично не попадались.

Как выбрать отечественную лопатку.

Если Вы выбираете лопатку для тренировки, то можно брать любую. В процессе эксплуатации будет не жалко их колотить друг об друга. Разбили — выкинули. Для этого подойдет что угодно. Но, в хозяйстве лучше иметь надежную вещь, которую и сыну с внуком, шамкая о том, какой дед был орел, не стыдно будет передать. Чтобы молодежь в зависти качала головой и бормотала: «Умели делать предки… умели!..»

Итак, мы имеем такие девайсы:

В первую очередь, обращаем внимание на общее состояние лопаты. Рынок предлагает вот такое:

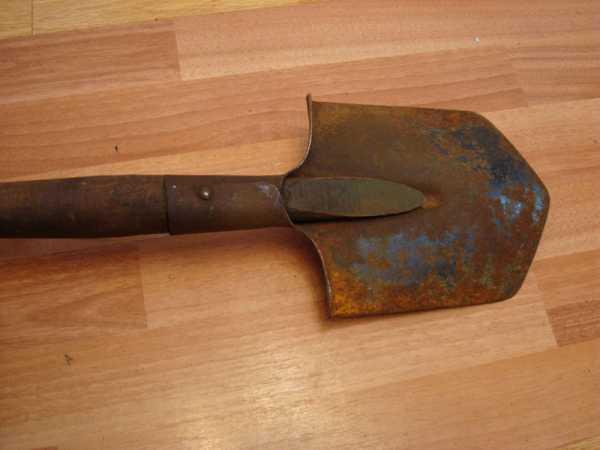

Это не берем. Лопата ооочень долгого хранения. Лежала на складах у какого-то раздолбая-прапорщика. Штык не обработан битумным лаком, ржавый. Черенок старый, рассохшийся. При эксплуатации со штыком-то ничего не будет, а черенок от удара может и рассыпаться.

У клепаной лопаты обращаем внимание на черенок возле обжимного кольца. Возраст дает о себе знать, и в этом месте могут быть трещины и щепа. Обязательно, надо заклеить. Иначе, как именно пойдет щепка в момент удара лопатки о дерево, при сильном броске, трудно предусмотреть.

Это характерно почти для всех старых лопаток с обжимными кольцами. Думаю, трещины, появлялись еще в процессе заводской клепки, а уж время добавило свое. Затем, делаем общий осмотр черенка, чтобы и он был без глубоких трещин.

У пятиугольной лопаты на шурупах обращаем внимание, на то, чтобы это были именно шурупы, а не гвозди.

Родные шурупы, потом, следует вывернуть, они короткие, около 10 мм, и поставить современные, более крупные и длинные. Обратить внимание на заклепку.

Некоторые производители используют вместо заклепки сварку. Если варили прямо на ручке, то могли пережечь дерево, что не есть хорошо. И, наконец, штык. Осмотрите штык. Есть ли зазубрины по краям, вмятины и прочее. Иногда, встречаются лопаты с пулевыми отверстиями — не повезло какому-то солдатику. Но, как правило, это лопаты, копанные из земли. При ударе штык лопаты должен звучать долго и протяжно. На клепаных лопатах сталь не звучит и это нормально. А вот на лопатах, с фиксирующими шурупами, хороший звук должен быть обязательно. Если же штык дребезжит (например, лопаты 1989 года, три елки), то, сразу, в сторону. Иногда, чтобы услышать долгий, протяжный звук, надо затянуть фиксирующие шурупы. Если штык болтается на черенке, он не «музыкальный».
Наличие ржавчины и краски тоже играет свою роль. Бывает, купишь лопату, вроде, так себе, а, как отчистишь, отдерешь от лака, затянешь шурупы, глядишь, и «заиграла».

Чехлы.

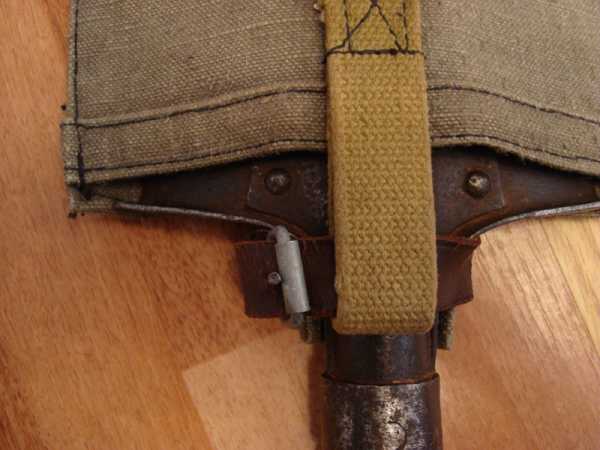

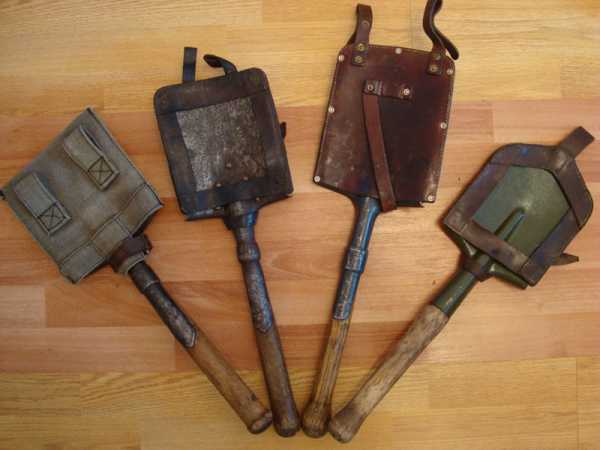

Чехлы — разнообразны. Основные чехлы, которые предлагаются сейчас, это:
Современный брезентовый прямоугольный (универсальный).

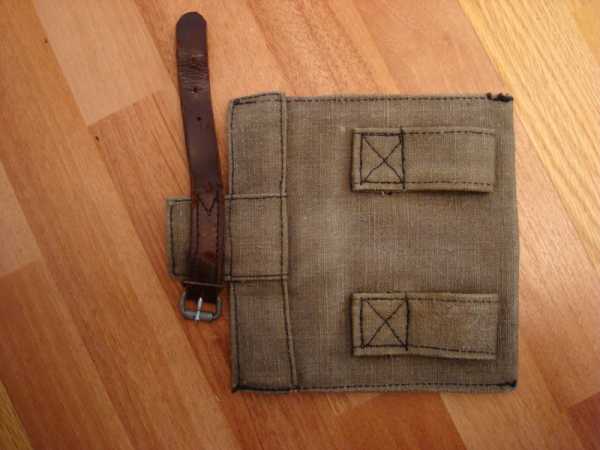

Лицевая сторона чехла

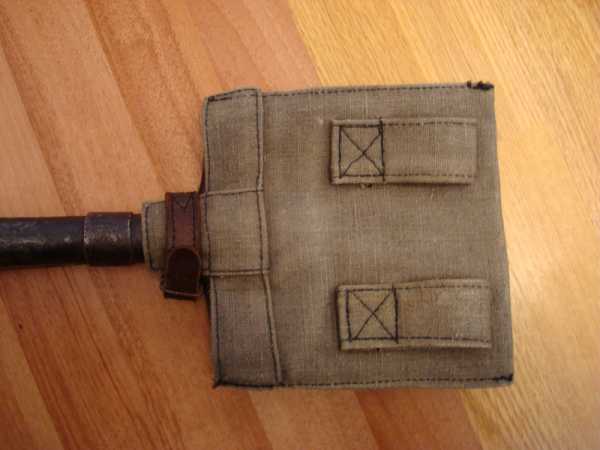

Обратная сторона чехла

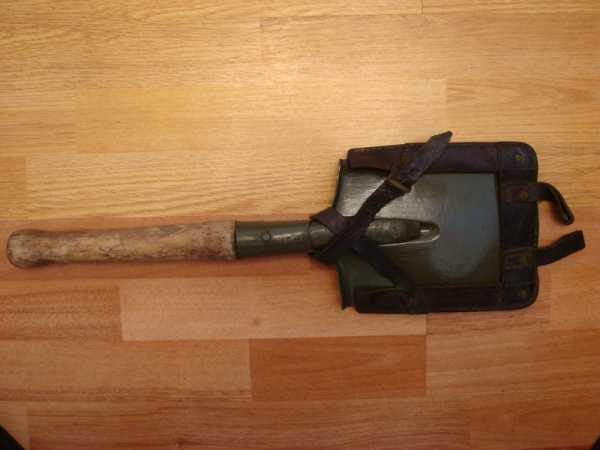

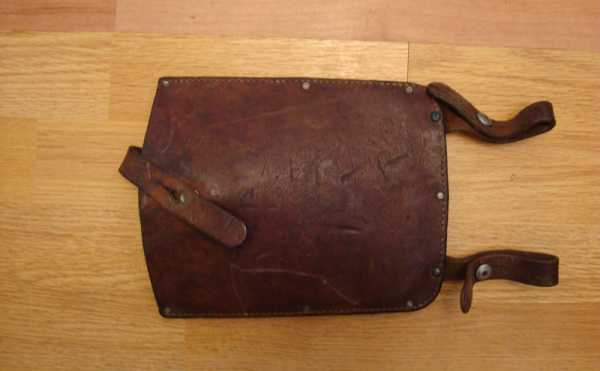

Прямоугольный кожаный чехол (рамка).

Лицевая сторона. (Имеется в виду, что на поясе лопатка располагается так, чтобы замок всегда был наружу, тогда его можно расстегнуть и вынуть МПЛ, не снимая чехол с поясного ремня).

Пятиугольный чехол (рамка).

Вот этой стороной лопатка носится к телу. Кстати, из-за своего штатного места МПЛ имела прозвище «я с тобой», потому, что при беге била солдата по ногам. Поэтому на марше пехотинцы часто засовывают лопатки под ремень. Тогда она не бьет во время бега и ходьбы, а десантники иногда крепят лопатку ручкой вверх, под РД или на его лямке.

Вынесено из коментов: «Отмечусь, вспомнилось- хотя служил не в ВДВ а в пехоте, тоже на учениях лопату цеплял рукоятью вверх, и подтыкивал её верхний конец под лямку РПС. Жизнь заставила. Ну неудобно было впрыгивать в командирский люк БМП-1 и сидеть внутри тоже когда рукоять торчит вниз».

Этой стороной — наружу.

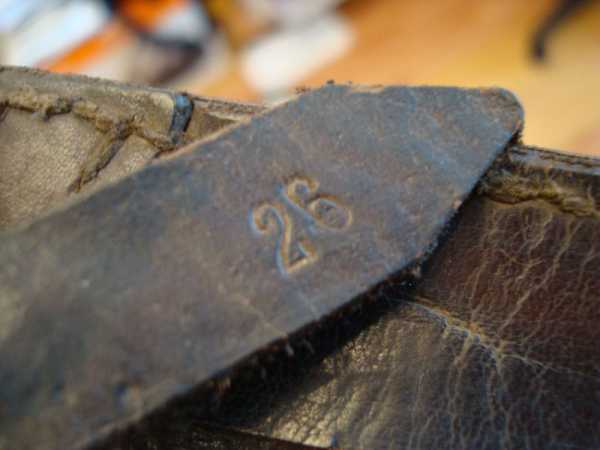

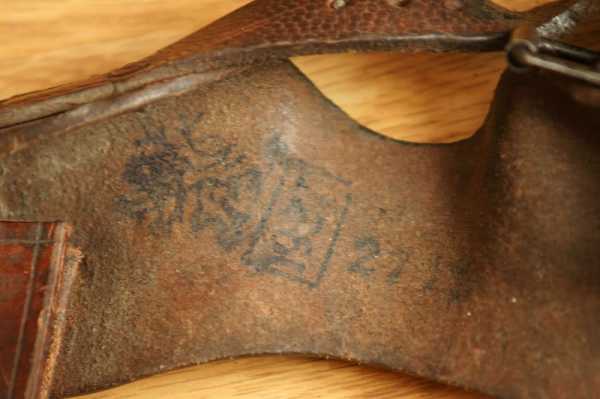

Чехлы иногда маркируются. Подозреваю, что цифра 26 — год выпуска.

Прямоугольные чехлы — универсальные. В него с успехом помещается пятиугольная лопатка. Наборот же можно запихнуть, но выглядеть будет плохо. С одной строны

С другой стороны

Дополнительно о чехлах можно прочитать: http://zhab.livejournal.com/158181.html#cutid1

По отечественным лопаткам всё.

Иностранные лопатки.

Как правило, продаются с чехлами.

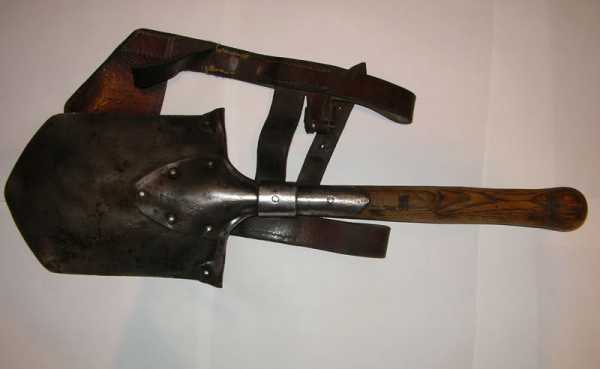

Прямоугольная лопатка на пяти заклепках с кожаным чехлом, производства Швейцарии, периода Второй Мировой войны.

Данная лопата несколько длиннее отечественной, примерно, на 30 мм

Лопатки обычно очень хорошего качества, с ребристой рукоятью.

Чехол из прекрасной кожи, сшит суровой нитью. Стоит клеймо производителя.

Другая сторона

Клеймо производителя и год изготовления.

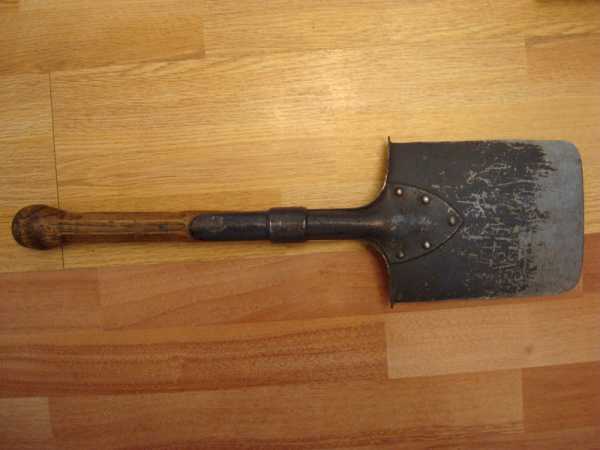

Прямоугольная лопатка на пяти заклепках с кожаным чехлом, Германия, периода Первой -Второй мировых войн.

Немецкие нескладные лопатки в Первой и Второй мировых, практически, не изменялись. От русских лопаток отличаются более тонким и длинным черенком. Лично для моей небольшой кисти это удобнее и ухватистее. На клинке и чехле стоят клейма производителя и года выпуска, например: кожанный чехол-рамка 1943 года

Клейма самые разные: JKB, agv 42, REX 1944 и т.д. более подробно о REX см. http://ww2.ru/forum/index.php?s=913dfcdeabeb9ed86cf4331dd1a19917&showtopic=100546&mode=linearplus

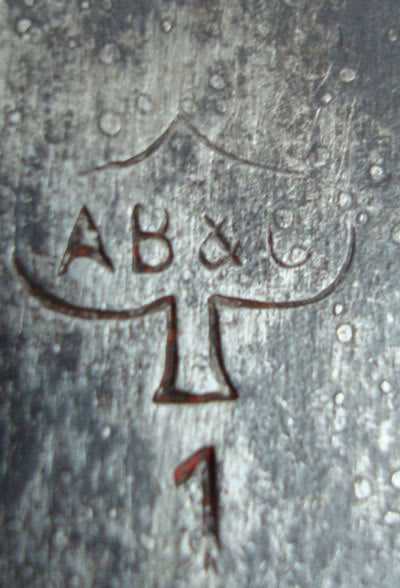

клеймо «туз пик»

Производитель AB&C im Pick As = Bredt & Co., Witten a. d. Ruhr Информация по клеймам немецких лопат:
http://ww2.ru/forum/index.php?showtopic=90322&st=0&p=919802&#entry919802

В целом, лопатки достойные, но продавцы лупят за них совершенно немыслимые цены, аргументируя тем, что это-де раритет. Впрочем это, как говорится, на любителя. Кстати, правая лопатка, на которой имеется латунный гвоздик, похоже все-таки не немецкая, а швейцарская.

Фотография с сайта http://reibert.info/heer/06/09/illustr/02.htm

Лопатки отличаются размерами и видами.

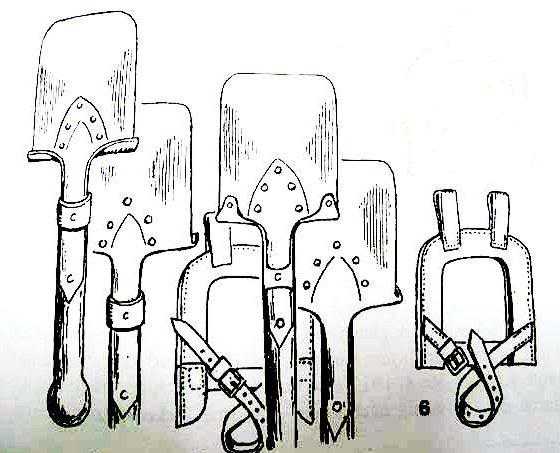

рис. Лопатки кайзеровской армии и вермахта (к сожалению источник рисунка утерян)

Лопатка с клеймом REX1944 Вторая мировая война

лопатка на сварке, без обжимного кольца.

лопатка имеет характерный наступ, загнутый и прижатый к лотку, без заклепок.

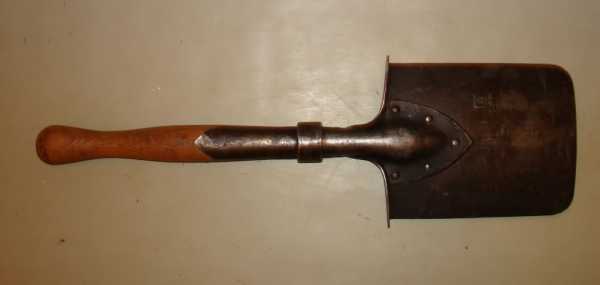

Типичная лопатка Первой мировой войны

На штыке лопаты памятная гравировка

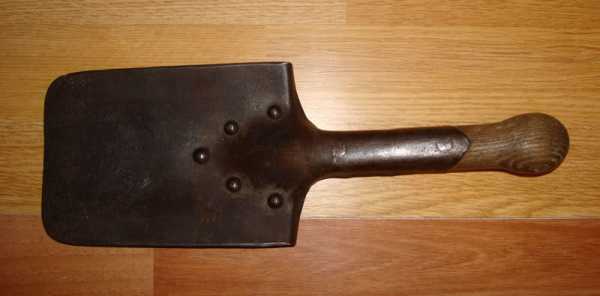

На обратной стороне видны характерные «приклепанные ушки».

Фото лопатки размещено с разрешения владельца. Фото гравировки крупным планом: http://talks.guns.ru/forummessage/149/569344.html

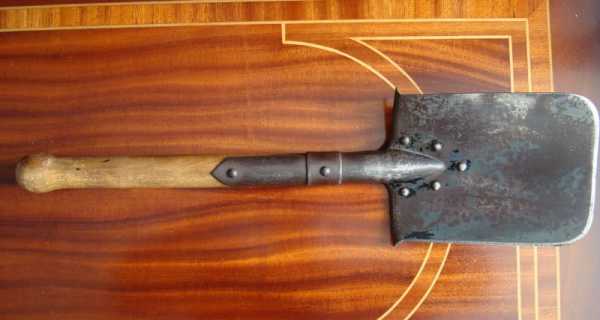

Лопатка Первой — Второй мировых войн

Многие лопатки идут без клейм производителя. Но иногда попадаются лопатки с удивительными четкими клеймами. Вот например, эта лопатка Первой мировой войны

имеет весьма примечательное клеймо

Варианты исполнения лопаток разные. Есть лопатки, выполненные с заклепанными ушками наступа, есть просто с загнутым наступом, без обжимного кольца и на сварке. Очень интересный вариант лопатки (по одной версии — это лопатка для гитлерюгенда, по другой — лопатка для пулеметчика)

Лопатка имеет клеймо «туз пик», была выкрашена в красный цвет, что говорит в пользу версии о гитлерюгенде. Длинна лопатки 42 см.

Немецкая лопатка с клеймом «землекоп» переиод WWI-WWII

Данное клеймо, принадлежит фирме Idealspaten — u. Schaufelwalzwerk vorm. Eckardt & Co. G.m.b.H., Herdecke, Ruhr
История фирмы насчитывает более 110 лет.
http://www.idealspaten.de/english/index.htm

Еще одна маленькая лопатка. Лопатка пулеметчика обр. 1901 года. (MG08 Spaten) подробно о лопатке:http://zhab.livejournal.com/663079.html

Размеры лопатки сильно отличаются от стандартной мпл.

источник: http://commons.wikimedia.org/wiki/File:Feldspaten.jpg

Для интересующихся: фото Первой мировой. Обратите внимание на лопатку, висящую над пулеметом. http://farm5.static.flickr.com/4015/4250410796_1099bdb514_b.jpg

Австрийская лопатка периода Первой-Второй мировых войн.

Такие лопатки также использовались вермахтом

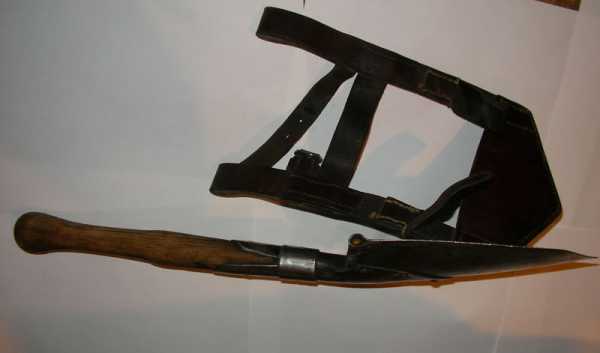

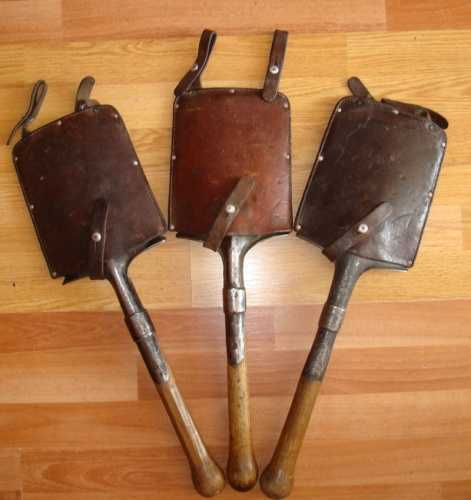

австрийская лопатка, с чехлом.

чехол с клеймом, 1937 год.

клеймо рядом с обжимным кольцом.

Еще одна австрийская лопатка 1915 года. В отличие от первой лопатки, эта модель имеет заклепанные ушки наступа и плоскую маркированную рукоять. Лопатка очень легкая, имеет сравнительно тонкую, но прочную сталь штыка.

Обратная сторона

рукоять имеет маркировку 1915 год

и ряд меток, общей длинной 10 см. С отсечкой по 5 см. Вероятно, данные метки использовались в качестве мерной линейки.

лопатка имеет клеймо завода производителя.

По информации от Болгарских коллег, эта лопатка заказ Австро-Венгрии для армии королевства Болгарии. Рукоять, в отличии от рукояти верхней лопатки, имеет плоскую форму.

Обратите внимание на чехол, он позволяет носить лопатку как штатно (рукояткой вниз), так и рукояткой вверх.

Кстати, есть и другой вариант чехла который имеет только стандартное исполнение, рукояткой вниз. (фото чехла и лопатки anderstspb)

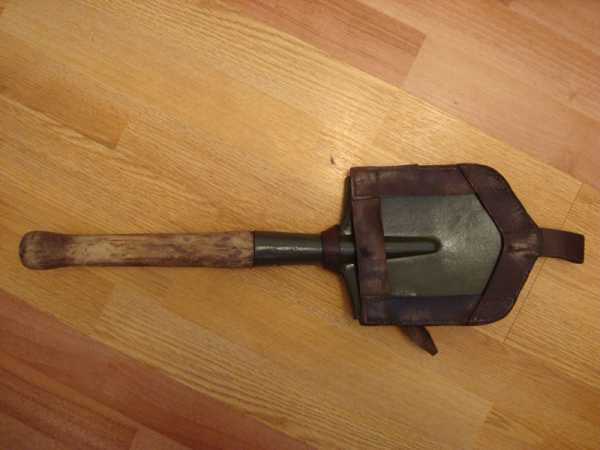

Складная пятиугольная лопатка бундесвер 60 е годы.

Чехол кожаный, отличного качества, с двумя ремнями для фиксации штыка. (исправлено после уточнения)

К ее особенностям можно отнести то, что лопатка оснащена дополнительным складным «клыком», который позволяет превратить ее в маленькую кирку. Идея была бы хороша, но наличие шарнира, который, со временем, всегда разбивается и люфтит, свело ее на «нет».
Еще из недостатков – она довольно тяжелая. Если уж очень хочется купить эту лопатку и положить ее в машину, то воля, конечно, Ваша, но я бы — не стал.

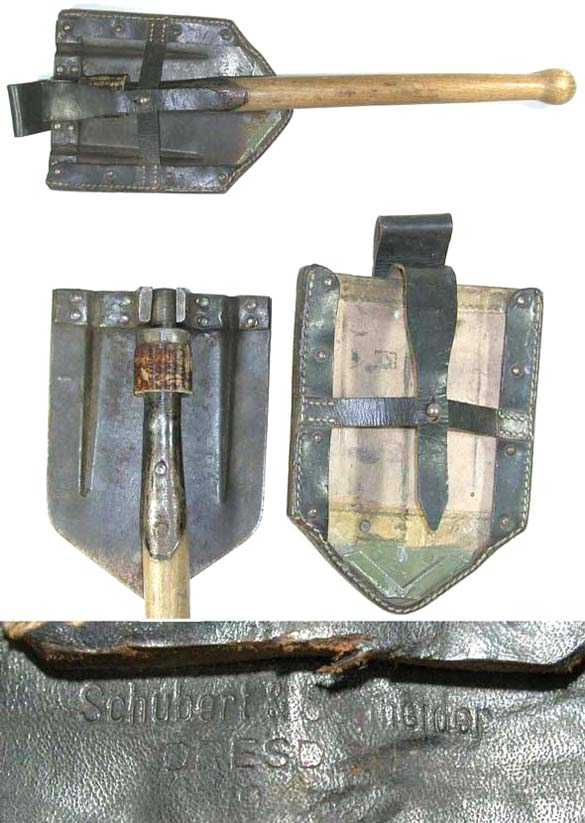

Складные немецкие лопатки периода Второй Мировой войны.

Зачастую, продаются с «родным» чехлом.

Фотография с сайта: http://reibert.info/heer/06/09/illustr/03.htm

Я ими не пользовался. При мне такую лопатку купил человек и, с большим трудом, проворачивал заклинивший шарнир. Кто-то из френдов ее пользовал и хвалил, но я не люблю складные вещи. Ради справедливости, следует отметить: Немецкие складные лопатки сделаны очень толково. Они легкие, крепкие, имеют хороший баланс. Инструмент удачный, но люфт в шарнире, со временем появляется. (люфт- бич всех складных лопаток)

Клеймо на немецкой складной лопатке 1939 года. DELTAWERK SOLINGEN 1939 Немецкие лопатки часто имеют трехбуквенное клеймо (код производителя) и год выпуска. Трехбуквенные коды могут быть совершенно разные: например gyr, agv и т.д.

Кому интересно более полное описание немецких лопат, виды клейм и т.д.: http://reibert.info/heer/06/09/index.htm

Так же существует печатное репринтное издание (издательство Karl R.Pawlas. Code-Buch, 1999): Liste der Fertigungskennzeichen für Waffen, Munition und Gerät Oberkommendo des Heeres, Berlin 1944
В издании приводится расшифровка трехбуквенных кодов и дан список немецких производителей оружия, боеприпасов на 1944 год.

Складные лопатки USA.

Чехол «родной», брезентовый с откидным клапаном в верхней части и отверстием для черенка в нижней.

Очень напоминают описанные складные немецкие лопатки. Со всеми достоинствами и недостатками такой конструкции.

В этот раз — всё. Надеюсь, что мои советы помогут Вам выбрать правильный девайс, который прослужит, долго, радуя своих хозяев.

Информация по некоторым заводам, которые производили шанцевый инстумент (малые пехотные лопаты)

Российская империя, РСФСР, СССР

Златоустовский завод. О заводе можно прочитать здесь: http://zhab.livejournal.com/213324.html
Павловская кустарная артель. О Густаве Шперке и Павловской кустарной артели http://zhab.livejournal.com/661176.html
Карлъ Шпигель. О заводе можно прочитать здесь: http://zhab.livejournal.com/661781.html и http://zhab.livejournal.com/659248.html, http://zhab.livejournal.com/667912.html
Грiевзъ. Об английском предпринимателе Джоне Гриевзе http://zhab.livejournal.com/659095.html
Шодуаръ : О заводах братьев Шодуаръ http://zhab.livejournal.com/662557.html и http://zhab.livejournal.com/161765.html
ЛМЗ Завод графа Шувалова. http://zhab.livejournal.com/664759.html
ГМЗ Горьковский металлургический завод http://zhab.livejournal.com/200742.html
ГМЗ Гурьевский металлургический завод http://zhab.livejournal.com/200742.html
Завод КОМИНТЕРН http://zhab.livejournal.com/161765.html
НПО Специальные материалы О лопате из броневой стали. http://zhab.livejournal.com/157167.html
ВЛОХИ УИИЧМВО. (Учебно Инструкторская Инженерная Часть Московского Военного Округа) http://zhab.livejournal.com/664074.html
Лопатка с клеймом МП http://zhab.livejournal.com/664513.html
Е.Ковалев с сыновьями пос. Коняево: О лопатках старообрядца Ефима Ковалева и фальшивомонетчиках  http://zhab.livejournal.com/669759.html
Об артефактах Златоустовского завода, гражданской войне и адмирале Колчаке http://zhab.livejournal.com/683361.html

Иностранные производители

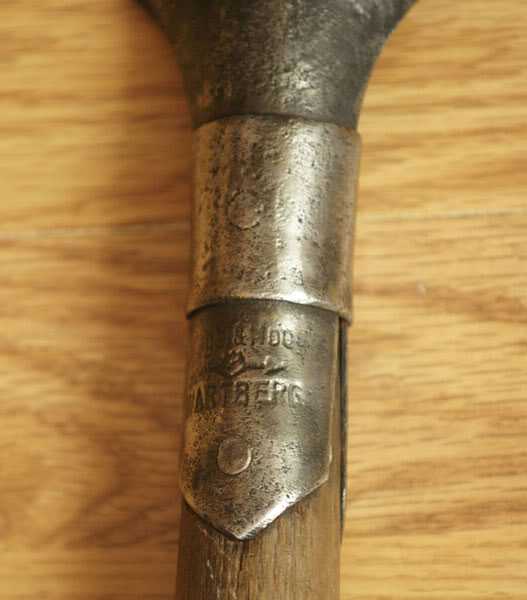

Vogel & Noot WARTBERG (прямоугольная с пилой) http://zhab.livejournal.com/665783.html
Vogel & Noot WARTBERG (пятиугольная) http://zhab.livejournal.com/187174.html
Австрийские, венгерские и немецкие лопатки http://zhab.livejournal.com/147505.html
DAHLMANN (минисаперная лопата вермахта) http://zhab.livejournal.com/665783.html
BLECKMANN (австрийская лопатка для царства Болгария) http://zhab.livejournal.com/665783.html
лопатка малая для минных работ http://zhab.livejournal.com/662314.html
лопатка пулеметчика образца 1901 года (MG 08 Spaten) http://zhab.livejournal.com/663079.html
складная лопатка вермахта DELTAWERK SOLINGEN 1939 http://zhab.livejournal.com/663079.html
Швейцарские лопатки и топоры http://zhab.livejournal.com/663507.html
Швейцарские лопатки 1915 и 1939 годов http://zhab.livejournal.com/205021.html
Немецкая лопатка с «заклепанными ушками» http://zhab.livejournal.com/663736.html и тут http://zhab.livejournal.com/665584.html
Клеймо «рыцарский крест ордена ионитов» http://zhab.livejournal.com/665130.html
Клеймо  AB&C im Pick As (Туз пик) производитель Bredt & Co., Witten a. d. Ruhr (Idealspaten) http://zhab.livejournal.com/663736.html
Французская лопатка Goldenberg Acier Fondu 1879 года.  http://zhab.livejournal.com/676770.html
WW I и WW II, лопаты Кайзеровской Армии и вермахта  http://zhab.livejournal.com/194699.html?page=2
немецкие лопатки, фото солдат второй мировой перед рукопашной http://zhab.livejournal.com/663736.html

Удачных покупок! С уважением, Ваш сэр

UPD 1.
Ценное добавление от grossfater_m

«пожарные» МСЛ очень забавны. Красный цвет и всё такое. И — часть лопат на складах хранилась, будучи покрыто для сохранности банальным солидолом. Рукоятки на таких приходится менять — солидол, как и большинство «минеральных» смазок, как ты помнишь, разрушают, охрупчают дерево. То есть — для коллекции сойдёт, а вот для работы/метания — увы.

UPD 2.
От blackscale

Могу добавить по поводу новоделов. На складных лопатках с навинчивающимся штыком надо проверить наличие широкой шайбы в месте крепления штыка к рукоятке. А то если хреновый металл (чем новоделы вообще страдают), крепление очень быстро разбалтывается.

UPD 3.
Чехословацкие лопатки: (по уточненным данным это Польская лопатка) В продолжение поста про Австрийские лопатки, хочу представить лопатку 1983 года. Лопатка складского хранения, клепанная, четурехугольная. На мой взгляд это копия немецкой нескладной лопаты образца первой мировой. Честно говоря, был очень удивлен, что страна из лагеря социалистического содружества, не скопировала наш вариант МПЛ50, а производила именно такой вариант лопатки на пяти заклепках. Тем не менее, картинки перед вами. Размеры стандартны: Длинна общая 49-50 см. Стальной лоток: Длинна 19 см, Ширина 14,5 см.

Обратная сторона

клеймо производителя и дата

Лопатка довольно ухватиста, но для рукопашки не совсем удобная. Толстовата рукоять. Хотя это чисто индивидуально.

UPD 4.
(выношу из коментариев)
Еще от себя хочу добавить по теме как военнослужащий ВДВ. Лопатку вешают на ремень черенком в верх непосредственно на десантирование на РД-54 (ранец десантный)на правом плечевом ремне даже карман под черенок специальный есть. Но на практике не очень хорошая идея, знаю случай когда при приземлении после прыжка с паращютом именно черенком лопаты боец сломал себе рёбра. В походном вареанте обычно закладывают внутрь РД по диоганали черенком вверх под правую руку. Есть еще вариант когда МПЛ прикрепляют прямо к ранцу черенком вниз или на РР(рюкзак рейдовыи)на боковые регулировочные ремням. Кстати, чехол для саперной лопаты идет в комплекте в месте с РД-54 то есть при получении со склада он уже заложен во внутрь.

Ваш Сэр Жаб, лопаточный zhab (c)

zhab.livejournal.com

Шансевый инструмент » Перуница


«Как оказалось, сигнал для атаки — стук лопаты о лопату — оказался удачным. Ракета, брось мы ее в ночное небо, показала бы и немцам, что мы атакуем. И они, конечно же, успели бы приготовиться и встретили нас огнем. А стук саперных лопат показался им обыденным звуком. Немцы подумали, что мы окапываемся, а значит, атаковать не собираемся. Когда же, незаметно для них, мы подбежали вплотную и закричали «ура!», тут и вовсе их покинуло самообладание…

…На фронте вся сохранность есть земля. Чуть что — окоп выкопал, и уже ничем тебя не взять. Лопата на фронте — главное оружие солдата. Не успел окопаться — и нет тебя при первом же обстреле. Лопата, ложка, котелок. Никогда не видел — а я до самого Берлина дошел! — чтобы солдат где-нибудь бросил лопату, ложку или котелок. Все, бывало, бросали, а это — никогда».

Сергей Егорович Михеенков «В донесениях не сообщалось» Жизнь и смерть солдата Великой Отечественной 1941–1945 М: 2009 ЗАО Центрполиграф.

На войне все: от железных смертоносных машин, до скорострельных автоматов, придумано, чтобы как можно эффективнее лишить человека жизни. А для сохранения жизни – совсем немного: ямка в земле и лопатка, которой эту ямку копали. Конечно, сейчас говорится о пехоте – царице полей. Читая мемуары и воспоминания фронтовиков, в первую очередь можно обратить внимание на то, что они говорили о своем быте на войне. Как они сумели выжить, и что еще, помимо смелости и воинского умения, помогло им. И конечно это – малая пехотная лопатка.

Потому для кого-то малая пехотная лопатка — это инструмент шанцевый, а для Фронтовиков, настоящих, это был инструмент Шанса. Данная статья — это дань уважения Фронтовикам, которые прошли, выжили и победили. Совсем не в последнюю очередь благодаря совсем не хитрой вещице.

Винтовка нужна для боя, а лопатка для жизни!


Да, именно пехотные, а не как их обычно величают: саперные.
Глубоко вглубь веков заглядывать по поводу возникновения данного девайса не будем, можно лишь отметить, что иногда они бывает очень кстати. Итак, что же нам предлагает рынок сегодня? Меню таково:

Малая пехотная лопата ВС СССР

Малая пехотная лопата (МПЛ-50, потому что длина лопатки составляет 50 см), послевоенные выпуски


Продается, как правило, на ближайшем строительном рынке под названием МСЛ. Особенности: сама лопата сделана из металла марки легко поддающемуся заточке и затуплению, удобной формы (отличная жесткость в двух плоскостях, оптимальная форма режущей кромки делают ее грозным оружием, с превосходной березовой рукояткой. Если говорить серьезно, то лезвие изготовлено, скорее всего, из СТ-3с. При выборе лопаты надо обратить внимание на отсутствие сучков и трещин на рукоятке. Основное отличие МПЛ от рыночных подделок заключается в способе крепления рукоятки к лопате: она закреплена двумя шурупами, находящимися в плоскости параллельной плоскости лезвия лопаты. Недостаток рукоятки заключается в небольшой длине, но одновременно это достоинство.

Американская складывающаяся лопата-ломик

Американская складывающаяся лопата-ломик, периода Второй мировой войны


Продается в магазинах снаряжения. Хорошего качества сталь (не хуже немецкой), длинная широкая березовая рукоятка (хотя возможны варианты). Отличительная особенность: подвижное шарнирное соединение лопаты и ручки, позволяющее превратить изделие в тяпку и ломик. При всей универсальности, годится лишь для самоуспокоения автолюбителей, потому, что лом на таком рычаге гнется как проволока, а шарнир очень быстро выходит из строя. Данная лопатка не совсем удобна в использовании, она тяжеловата для переноски и великовата по своим габаритам.

Двухшарнирная лопата

Суперкомпактная, гиперуниверсальная, семизарядная на липучках, годная и охотникам и рыболовам, джиперам и саперам, колхозникам и танкистам (так гласит двигатель прогресса), двухшарнирная лопата


Продается и на рынках и в магазинах. Представляет из себя аналог предыдущей конструкции только рукоятка состоит из двух частей: соединительной трубы и дельтовидной ручки. Все три части соединены двумя шарнирами со всеми достоинствами и недостатками шарнирных соединений (обеспечение компактности и универсальности, бережное отношение, регулярное ТО, низкие нагрузки). Из особенностей следует отметить наличие насечки на одной из боковых граней, предназначенной по замыслу конструкторов для распила чего-либо. Но с такой рукояткой в успехе затеи приходиться сильно сомневаться. Финский и американский варианты отличаются друг от друга чехлом (финский из кордуры, американский из полиэтилена) и цветом (финский черный, американский защитный). Сравнить их др. с др. не представилось случая, но в обоих образцах отметить надо хорошо подобранную сталь и как следствие гуманный вес, компактность и не очень удобную рукоятку.

Малая пехотная лопатка (Златоустовского завода) русской императорской армии до 1917 года

Малая пехотная лопатка (Златоустовского завода) русской императорской армии до 1917 года, подобный образец лопатки стоял на производстве до 1939 года, в частях встречаются до настоящего времени


В годы Первой мировой войны Златоустовский завод полностью перешел на выпуск предметов вооружения, производство мирной продукции было свернуто. В течение всей войны завод поддерживал на высоком уровне выплавку чугуна (в 1914 году — 2280 тысяч пудов, в 1917 году — 1957 тысяч пудов), производство мартеновской стали увеличено до 1503 тысячи пудов в 1915 году и 2652 тысячи пудов в 1916 году, резко возрос выпуск снарядной стали, которая составила 50 % от общего объема выплавленной стали, увеличился выпуск проката, из-за нехватки рабочей силы, трудностей с заготовкой руды и топлива, выплавка чугуна в начале войны снизилась (1915 год — 1146 тысяч пудов, 1916 год — 1669 тысяч пудов), но в целом, благодаря лучшей обеспеченности сырьем и топливом по сравнению с другими предприятиями, привилегированному положению по железнодорожным перевозкам и обеспечению рабочей силой, крупным ассигнованиям из военного фонда — заводу удалось сохранить объемы металлургического производства на достаточно высоком уровне, близком к довоенному.

– А что c заводом сейчас? – спросите вы.
Если свяжитесь со Златоустом, и, представившись, cпросите помочь с литературой по составу сталей, которая шла на лопатки в далеком 1916 году. К вашей просьбе отнесутся внимательно и ответят очень быстро. «Ситуация такова, что завод распался и сейчас в Златоусте несколько фирм, которые работают около 15 лет, поэтому сейчас нет возможности ответить на ваш вопрос».

Немецкая малая пехотная лопата, периода Второй мировой войны

Немецкая малая пехотная лопата (образца 1938 года) периода Второй мировой войны


Продается у знакомых «копателей» и специализированных магазинах типа «Камуфляж и снаряжение». От нашей она отличается лучшим металлом, более длинной (удобно рыть и доставать из-за плеча, неудобно бегать при незафиксированной рукоятке) и тонкой (меньше масса, зато больше мозолей) ручкой. При приобретении обратить внимание на работу шарнирного устройства лопатки и на само железо. Большинство лопаток более чем пригодны к использованию. Требуют только приведения рукоятки в соответствие со своими антропометрическими особенностями.

Рисунок взят из «Наставления по саперному делу 1943 года»: «Малую лопату и военный топор бойцы пехоты всегда носят при себе, точно так же как и личное боевое оружие-винтовку, автомат, гранату. С помощью носимого инструмента боец может окопаться и замаскировать себя в бою. Для этой же цели боец может воспользоваться трофейным инструментом — носимыми лопатами, захваченными у врага«.

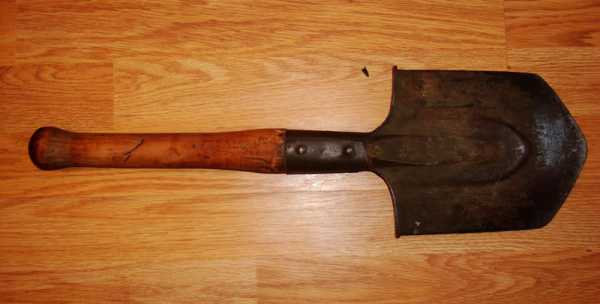

Немецкая малая пехотная лопатка, периода Первой мировой войны

Немецкая малая пехотная лопатка, периода Первой мировой войны


Приобрести можно, как и указано в и предыдущую. Единственное отличие от предыдущей версии — она не складывается.

Лопата пехотная складная (Швейцария) 50е — 60е годы прошлого века

Лопата пехотная складная (Швейцария) 50е — 60е годы прошлого века


Является модернизированным вариантом немецкой пехотной лопатки образца 1938 года и пожалуй единственным из приведенных выше вариантов приобретения в целях «копать». Повторюсь данной лопаткой работать по назначению — одно удовольствие, при необходимости воспользоваться в рукопашной схватке — она также не подведет. Продумано все, от оптимального наклона рукоятки при непосредственной работе, до самой рукоятки — которая граненая, что не позволяет скользить в руке. Кожаный чехол легко меняется на более современные аналоги. Шарнирный механизм при регулярном обслуживании маслом — вообще вечный.

37-мм миномет-лопатка, образца 1939 года

37-мм миномет-лопатка, образца 1939 года


Между минометами, каска — стальной шлем образца 1938 года (СШ-38). В литературе ее можно встретить под названиями: «хасанка» или «халкинголка»


В конце 30-х годов для вооружения пехотных подразделений в Советском Союзе был разработан легкий 37-мм миномет оригинальной конструкции. В походном положении он представлял собой обыкновенную лопату, которую можно было использовать по прямому назначению для оборудования позиции пехотинца. Рукояткой лопаты служил ствол миномета длиной 520 мм, а полотно лопаты играло роль опорной плиты и изготавливалось из броневой стали, не пробиваемой пулей винтовочного калибра. Таким образом, в боевой ситуации лопата быстро превращалась в оружие, пригодное для стрельбы 37-мм осколочными минами.

Ствол 37-мм миномета-лопаты состоял из трубы и казенника. В верхней части ствола крепилась в качестве сошки дополнительная опора с пробкой. Шарнирное соединение ствола и опорной плиты было выполнено неразъемным. В походном положении ствол и лопата фиксировались вращающимся кольцом. Мины переносились в патронтаже.

Минометы-лопаты получили боевое крещение во время «зимней войны» с Финляндией, и в боях обнаружилась их низкая эффективность. Стрельба велась на глазок, так как прицельные приспособления отсутствовали, и поэтому точность попадания оставляла желать лучшего. Дальность стрельбы миномета была небольшой, а осколочное действие 37-мм мины слабым — почти все осколки попросту застревали в снегу. При этом бойцы не любили это оружие по той причине, что боеприпасы его были очень чувствительны, даже к падениям. Что приводило к неоправданным потерям.

Ввиду резко отрицательного отношения советской пехоты к 37-мм минометам выпуск последних был прекращен, а также снята с вооружения 37-мм мина. Тем не менее минометы этого типа применялись в сражениях Великой Отечественной войны. Например, зимой 1942 года их использовали в боевых действиях парашютисты 4-го воздушно-десантного корпуса во время высадки в районе Вязьмы.

Тактико-технические данные 37-мм миномет-лопата
Калибр, мм: 37
Вес в боевом положении, кг: 2,4
Угол горизонтального наведения, град: 24
Угол вертикального наведения, град: 15-90
Начальная скорость мины, м/с: 65-70
Макс. Дальность стрельбы, м: 400 м
Минимальная дальность стрельбы, м: 60
Вес мины, кг: 0,5
Казённик: дульнозарядный

***

При выборе малой пехотной лопатки, необходимо прежде всего, определиться, что мы будем от нее хотеть. Если ее приобретать в качестве инструмента самообороны — то лучше лопатки Златоустовского завода и ее аналогов (Австрия и Германия) не найти. Этими лопатками удобно биться, но не совсем удобно «копать». Складные версии американских лопаток — хороши, но не прослужат долго, потому как имеют слабые шарниры. Их лучше не использовать при рубке вообще.

Единственное последнее замечание. Очень часто можно встретить бытующее мнение, что мол «моя лопатка защищает от пуль ПМ». Это очень хорошее свойство лопатки, но как правило и что характерно, по такому назначению лопатки используются крайне редко.

www.perunica.ru

Лопата — Коллекционирование — OLX.ua

Харьков, Фрунзенский

Сегодня 06:34

Никополь

12 нояб.

www.olx.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
