В связи с последними событиями российское министерство обороны решило прекратить любое военное сотрудничество с Турцией. Сотрудничество двух стран не отличалось особой интенсивностью, однако некоторые его эпизоды представляют большой интерес. Так, в конце девяностых годов российская оборонная промышленности при содействии зарубежных коллег начала создание перспективного боевого вертолета, который мог пополнить парк техники воздушно-военных сил Турции. В силу разных причин российский проект не победил в конкурсе, но все же стал любопытной страницей в истории российского вертолетостроения.История экспортного проекта фирмы «Камов» началась в 1997 году. Тогда турецкое министерство обороны начало реализовывать программу обновления материальной части вооруженных сил, в том числе боевой авиации. В соответствии с планами конца девяностых, реализуемыми в рамках программы ATAK, до 2010 года турецкая армейская авиация должна была получить 145 новых ударных вертолетов зарубежной разработки. Часть этой техники планировалось заказать у компании-разработчика, но большинство вертолетов следовало построить на турецких предприятиях. Эта особенность планов, а также некоторые другие нюансы в итоге оказали большое влияние на ход всего конкурса и последующие события.
Свои заявки на конкурс подали несколько компаний: российская «Камов», американские Boeing и Bell Helicopters, а также итальянская Agusta и европейский консорциум Eurocotper. Турецким военным были предложены вертолеты AH-64D Apache Longbow, AH-1Z King Cobra, A129 Mangusta и Tiger. Российская компания представила на конкурс свой новый проект под названием Ка-50-2 Erdogan («Воин»). В рамках этого проекта предлагалось создать перспективный ударный вертолет, построенный на основе агрегатов вертолетов Ка-50 и Ка-52. Кроме того, для выполнения требований заказчика, планировалось оснастить новый вертолет авионикой зарубежного производства.

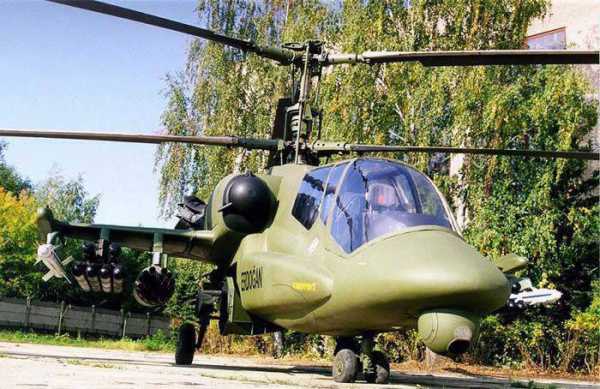

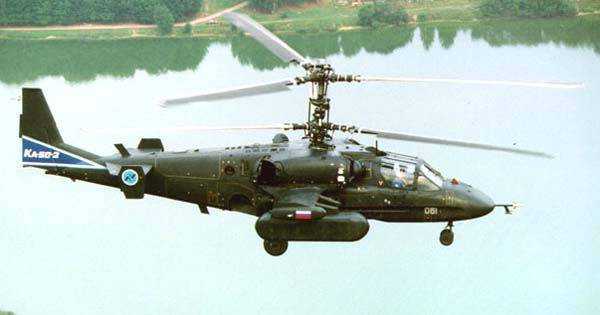

Ранний прототип Ка-50-2 на базе Ка-50. Фото Airwar.ru Головным разработчиком нового проекта стала российская фирма «Камов», которая должна была отвечать за создание планера, силовой установки и других основных агрегатов, а также осуществлять общую координацию работ. В качестве создателя радиоэлектронного оборудования к проекту привлекли израильскую фирму Lahav Division, входившую в состав компании IAI. Эта компания имела значительный опыт в области разработке авиационных радиоэлектронных систем и модернизации существующих самолетов и вертолетов. Кроме того, незадолго до начала проекта Ка-50-2 компания Lahav Division выполнила заказ ВВС Турции на модернизацию имеющихся самолетов старых типов.
Характерной особенностью российского предложения было отсутствие готового полноценного вертолета нового типа. Ка-50-2 до самого конца работ существовал только в виде чертежей, летающих лабораторий и макетов, что, среди прочего, могло оказать некоторое влияние на успех российского участия в турецком тендере ATAK. Тем не менее, в марте 1999 года, в рамках первого этапа конкурса, фирма «Камов» демонстрировала заказчику опытный образец, построенный на базе имевшейся в наличии машины типа Ка-50. Этот вертолет оснастили двухместной кабиной, заимствованной у Ка-52, и частью новой авионики. В ходе этой демонстрации несколько тестовых полетов были выполнены турецкими летчиками.
Помимо демонстрации доработанного вертолета Ка-50 потенциальному заказчику продемонстрировали документацию по перспективному проекту Ка-50-2. По задумке авторов проекта, вертолет типа Erdogan должен был представляться собой значительно доработанный вариант базового Ка-50. При сохранении планера, силовой установки и других основных агрегатов базового вертолета модернизированная машина должна была получить новую двухместную кабину и кардинально измененный комплекс бортового радиоэлектронного оборудования. Также предусматривались заметные изменения комплекса вооружения, направленные на обеспечение совместимости с вооружением стандартов НАТО, используемым турецкими ВВС.
Прототип на базе Ка-50. Фото Airwar.ru
Самым заметным внешним отличием перспективного Ка-50-2 должна была стать новая двухместная кабина экипажа с размещением летчиков бок о бок, заимствованная из проекта Ка-52. Таким образом, в исходном варианте вертолет Ка-50-2 должен был иметь характерную широкую кабину с узнаваемой изогнутой формой остекления. В дальнейшем, следует отметить, был разработан новый вариант кабины, лучше отвечавший требованиям заказчика.
Компоновка вертолета осталась прежней. Все основные агрегаты располагались внутри фюзеляжа с сужающейся хвостовой балкой. Двигатели размещались по бортам фюзеляжа, между ними предусматривалось место для главного редуктора. Конструкция соосного несущего винта диаметром 14,5 м осталась прежней. Также сохранились развитый киль и стабилизатор с дополнительными вертикальными плоскостями. На своем месте осталось и крыло большого размаха с точками подвески вооружения. Количество последних было увеличено до шести.
Минимальные переделки конструкции планера, фактически затронувшие лишь переднюю часть фюзеляжа, позволили сохранить габариты на уровне базовой машины Ка-50. Общая длина «Эрдогана» составляла 16 м, максимальная ширина (по крылу) – 7,34 м, высота – 4,95 м. Весовые показатели так же остались на прежнем уровне. Масса пустого вертолета, по расчетам, составляла 7,7 т, нормальная взлетная – 9,7 т. Максимальная взлетная масса задавалась на уровне 11,3 т – на 500 кг больше, чем у базового вертолета.
Новый проект подразумевал использование существующих турбовальных двигателей ТВ3-117ВМА мощностью по 2200 л.с. При помощи такой силовой установки вертолет мог развивать максимальную скорость до 300 км/ч при крейсерской 275 км/ч. Соосный несущий винт обеспечивал высокую маневренность, а также позволял двигаться в боковом или заднем направлении со скоростью до 100 км/ч. Кроме того, силовая установка и несущий винт давали достаточно высокую скороподъемность – до 780 м в минуту. Практический потолок определялся на уровне 6 км, статический – 4,2 км. Боевая дальность составляла 450 км, практическая – 1160 км.
Полноразмерный макет Ка-50-2 с тандемной кабиной. Фото Airwar.ru
Встроенное вооружение вертолета Ка-50-2 изначально должно было состоять из одной автоматической пушки 2А42 калибра 30 мм на подвижной установке. Подобное оружие могло с достаточно высокой эффективностью применяться против живой силы и бронетехники противника. В дальнейшем был разработан новый вариант встроенного вооружения, соответствующий стандартам НАТО и использующий орудие зарубежного производства.
В соответствии с требованиями заказчика была переработана номенклатура подвесных вооружений. Так, вместо неуправляемых ракет калибра 80 мм российского производства предлагалось использовать 70-мм снаряды семейства Hydra. Противотанковые ракеты «Вихрь» были дополнены изделиями AGM-114 Hellfire американского производства. Для защиты от воздушных целей вертолет должен был нести ракеты «воздух-воздух» типов «Игла-В» и AIM-92 Stinger с инфракрасными головками самонаведения.
Экипаж, состоящий из двух человек, должен был иметь в своем распоряжении развитый комплекс радиоэлектронного оборудования, обеспечивающий поиск и обнаружение целей с последующим применением всего доступного вооружения. Комплекс бортовой электроники, разработанный компанией Lahav Division, имел открытую архитектуру и строился по существующим зарубежным стандартам. Основой авионики являлись два центральных вычислителя и две системные шины (вооружения и пилотажно-навигационного комплекса), соответствующие стандарту Mil-Std-1553B.
В качестве основного средства наблюдения и обнаружения целей предлагалась оптико-электронная прицельная система HMOPS с гиростабилизацией, дневным и ночным каналами. Кроме того, в ее состав предлагалось включить лазерный дальномер и лазерную систему управления вооружением. Оптико-электронное оборудование предлагалось установить на подвижной платформе под носовым обтекателем фюзеляжа и закрыть сферическим кожухом.

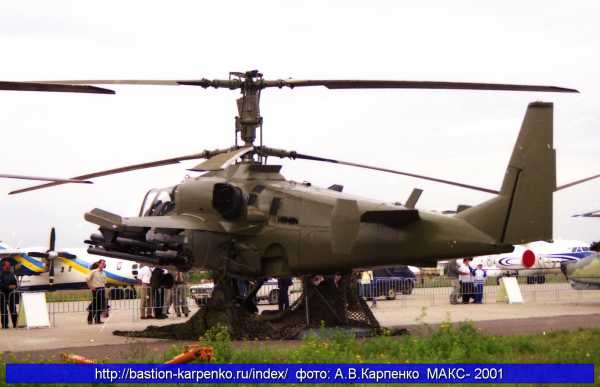

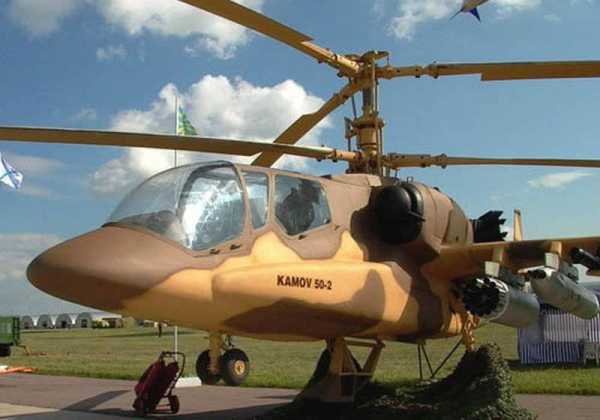

Макет на выставке МАКС-2001. Фото Bastion-karpenko.ru

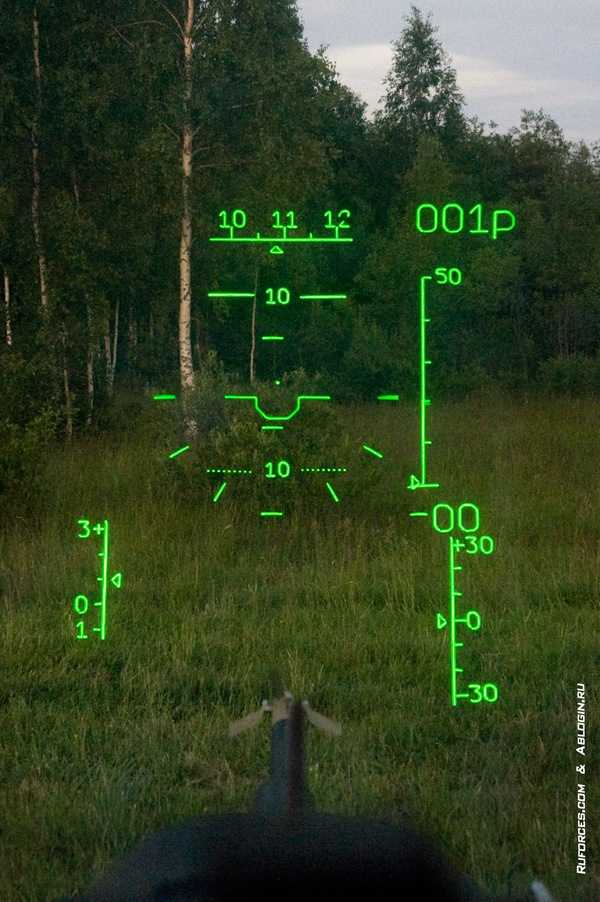

Для управления вертолетом в сложных условиях экипаж должен был использовать навигационную тепловизионную систему Nav-FLIR. Также предусматривалась аппаратура спутниковой навигации, радионавигационная система и ряд других средств. Несмотря на основные тенденции развития ударных вертолетов, машина Ка-50-2 не должна была оснащаться радиолокационной станцией.

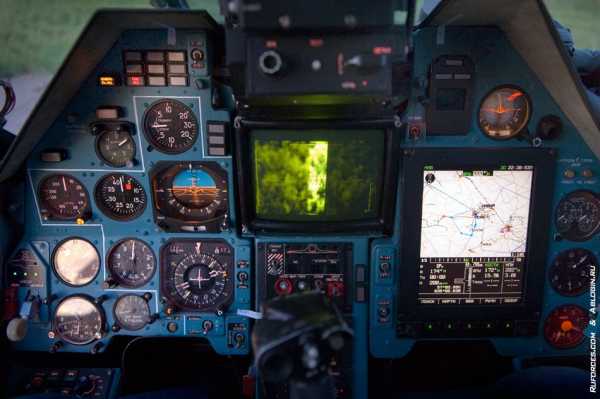

Для вывода пилотажной, тактической и иной информации в кабине экипажа предусматривались четыре жидкокристаллических экрана (по два у пилота и оператора вооружений). Кроме того, предлагалось использовать нашлемные системы индикации и целеуказания, повышающие удобство применения вооружения.
Для защиты от зенитного и авиационного вооружения вертолет Ка-50-2 должен был получить набор соответствующего оборудования. Его предлагалось оснастить станцией радиотехнической разведки, системой обнаружения лазерного излучения, теплопеленгатором и устройством выброса ложных тепловых целей. По некоторым данным, вертолет мог получить станцию радиоэлектронной борьбы.
В таком виде проект Ка-50-2 Erdogan был предложен потенциальному заказчику в лице вооруженных сил Турции в 1999 году. В июле того же года стартовал второй этап тендера, в ходе которого турецкие специалисты вновь изучили предложения конкурсантов, а также предъявили дополнительные требования. После анализа проекта заказчик передал компании «Камов» новый список требований, подразумевавших ряд заметных изменений конструкции перспективного вертолета. По некоторым данным, эти требования были выдвинуты не без участия американской стороны, продвигавшей свою технику.

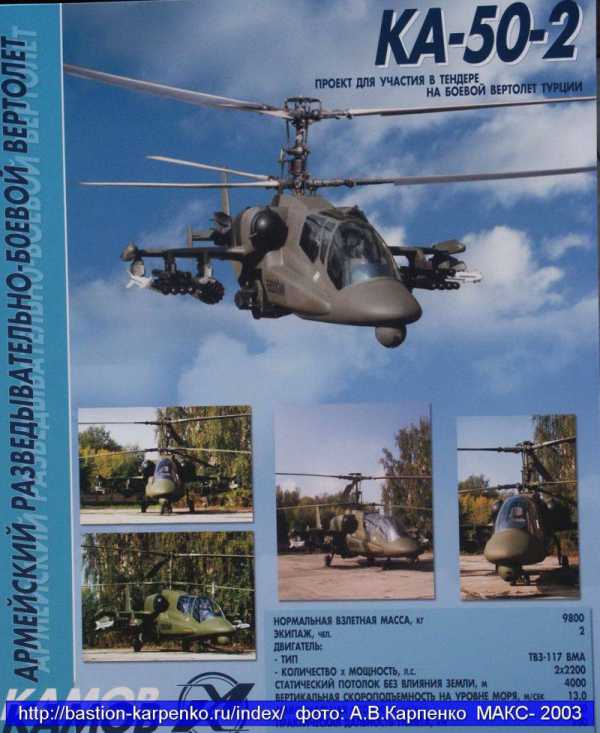

Реклама проекта Ка-50-2. Фото Bastion-karpenko.ru
Заказчика не устроила компоновка кабины: турецкие военные желали получить вертолет с тандемным расположением экипажа. Кроме того, они потребовали заменить 30-мм пушку 2А42 орудием калибра 20 мм, использующим стандартные боеприпасы НАТО. Также были высказаны некоторые другие пожелания, касавшиеся вооружения, аппаратуры и других особенностей проекта.
Уже в сентябре 1999 года компания «Камов» построила и представила турецким военным полноразмерный макет обновленного ударного вертолета. Двухместную кабину, заимствованную у вертолета Ка-52, заменили новым агрегатом с тандемным расположением пилотов. Вместо бортовой установки с 30-мм пушкой была предложена новая система встроенного вооружения. Теперь под правым бортом должна была располагаться специальная турель с 20-мм пушкой французской фирмы GIAT. При взлете и посадке турель предлагалось убирать в фюзеляж и выпускать наружу в полете.
Предварительные результаты конкурса были объявлены летом 2000 года. Самым лучшим предложением турецкие военные посчитали американский вертолет Bell Helicopters AH-1Z King Cobra, однако отмечалось, что это решение не является окончательным. По заявлениям некоторых официальных лиц, американская сторона должна была согласиться с рядом турецких условий. В противном случае не исключался пересмотр результатов тендера и выбор другого победителя. Разногласия между заказчиком и разработчиком могли быть связаны с передачей ряда технологий. Турция желала развернуть производство новых вертолетов на своих предприятиях, однако некоторые агрегаты вертолета AH-1Z не могли производиться за пределами США.
После ряда переговоров американская сторона отказалась передавать Турции секретные технологии, из-за чего подписание контракта на поставку и строительство вертолетов AH-1Z сорвалось. В дальнейшем турецкие военные продолжили выбирать перспективную технику для армейской авиации, но вскоре начались проблемы. Так, к середине двухтысячных годов планы по приобретению вертолетов были сокращены до 50 единиц. В качестве потенциального ударного вертолета для вооруженных сил Турции по-прежнему рассматривались несколько машин, заявленных на конкурс ранее, в том числе и российская Ка-50-2.

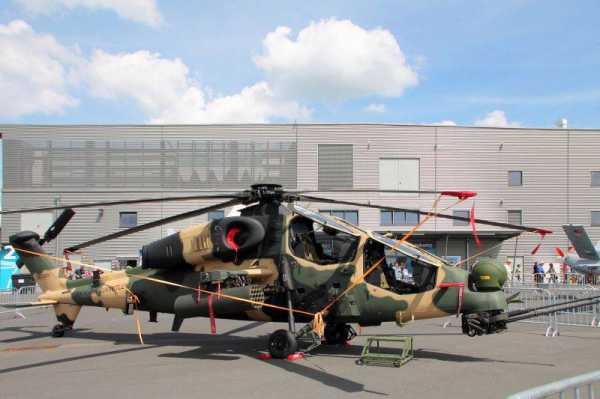

Результат сотрудничества Италии и Турции — вертолет TAI/AgustaWestland T129. Фото Wikimedia Commons
В конечном итоге, было принято решение объединить усилия компаний AgustaWestland (Италия) и Turkish Aerospace Industries (Турция) и создать новый вертолет на базе существующего A129 Mangusta. Результатом этого стало появление вертолета TAI/AgustaWestland T129, впервые взлетевшего осенью 2009 года. К настоящему времени T129 пошел в серию, планируется построить 60 вертолетов. На данный момент выполнена лишь шестая часть этого заказа.
Российские вертолетостроители до самого конца надеялись на получение заказа, однако в итоге контракт был подписан с итальянской компанией. Все это время компания «Камов» не прекращала работы по совершенствованию имеющейся техники. Так, в 2001 году появились первые сообщения о новой модернизированной версии вертолета Ка-50, оснащенной двухместной кабиной. В некоторых рекламных материалах этот проект фигурировал под названием Ка-54. Перспективный вертолет Ка-54 планировалось предложить министерству обороны России и зарубежным заказчикам.
Проект Ка-50-2 Erdogan не завершился подписанием контракта на поставку серийной авиационной техники, но помог отечественным специалистам получить ценный опыт участия в зарубежных тендерах и сотрудничества с коллегами из других стран. Кроме того, проект «Эрдоган» оставил некоторые «материальные следы» своего существования: прототип на базе Ка-50, оснащенный двухместной кабиной и некоторым новым оборудованием, а также полноразмерный макет с тандемной кабиной и оригинальной выдвигаемой турелью. Ввиду отсутствия соответствующего заказа полноценный прототип вертолета Ка-50-2 с полным составом необходимого бортового оборудования не строился.
По материалам сайтов:
http://airwar.ru/
http://bastion-karpenko.ru/
http://airbase.ru/
http://aviastar.org/
http://vestnik-rm.ru/
topwar.ru
Экспортный вариант для турецких ВС
1997 год. Турция объявляет о начале тендера на перспективный вертолет для своих вооруженных сил. Тендер проходил в рамках программы АТАК, согласно которой, военные должны были получить на вооружение 145 единиц боевых вертолетных машин. Тендер предусматривал, что значительная часть вертолетов будет по лицензии построена на собственных авиастроительных заводах компании «Turkish Aerospace Industries». «Конкурсанты» :— американский AH-64D Apache Longbow;
— американский AH-1Z King Cobra;
— европейский Tiger HCP;
— итальянский А129 MI;
— российский Ка-50-2.
Ка-50-2 «Эрдоган», участвовавшего в 1999 году в турецком тендере
Российская компания «Камов» представила на турецком тендере в 1997 году образец многоцелевого 2-х местного боевого вертолета Ка-50-2, конструктивно повторяющий ударно-разведывательный вертолет Ка-52.Констурктивноая особенность представленного отечественного вертолета – отделение Lahav Division от израильской компании IAI. Отделение включило в себя современное радиоэлектронное оборудование. Выбор аппаратуры и оборудования, созданных израильскими специалистами понятен – компания IAI приобрела большой опыт по модернизации отечественных и зарубежных образцов авиатехники. Кроме того, израильская компания уже модернизировала турецкие самолеты F-4E, а это значит хорошо знакома с авиарынком в Турции и наконец, согласилась взять на себя часть финансирования российского проекта. На первом этапе проводимого тендера в 1999 году российско-израильские конструкторы продемонстрировали летные возможности боевой единицы К-50-2 и работу электронного бортового комплекса. На этом этапе вертолет подтвердил свои заявленные характеристики и отлично показал себя в турецких условиях, которые отличаются высокими температурами и неровным рельефом. Вертолеты Ка-50-2 испытывали 5 экипажей турецких военных летчиков, которые после полетов дали им очень хорошую оценку.
2-й этап проводимого тендера – оценка участвовавших вертолетов в темное время суток и стрельба из бортового вооружения. Чтобы продемонстрировать данные возможности, на испытания отправляют вертолет Ка-52. За несколько месяцев вертолеты завершили второй круг тендера. Турецкие летчики-испытатели дали и здесь хорошую оценку и летным характеристикам и бортовому оборудованию отечественному боевому вертолету. Огромное впечатление на всех произвели боевые возможности К-52 – все установленные мишени были успешно поражены ПТУРом «Вихрь», бортовым орудием и ракетами неуправляемого типа.
Но, там где принимают участие американские фирмы, мало что проходит, как положено. Вот и турецкие представители не без пожеланий американцев, выдвигают к отечественной машине дополнительные требования:
— перекомпоновка кабины для тандемной посадки оператора и летчика;
— замена российской 30 мм пушки на французкую 20 мм турельную пушку под НАТОвский патрон;
— замена российских НАР 80 мм калибра на 70 мм натовского образца;
— ряд других требований, незначительных на фоне вышеперечисленных.
Требования заказчика были учтены в рекордные сроки и в этом же году в Анкару на выставку IDEF ’99 доставляют макет 1:1 модифицированного КА-50-2, которому дают собственное название «Эрдоган», что в турецком переводе означает «воин».
Модифицировать вертолет в рекордно короткие сроки позволила конструкция базового вертолета модульного типа. У вертолета К-50 отсоединяют переднюю фюзеляжную часть и заменяют ее тандемной кабиной. Пилот размещен впереди кабины, оператор размещен за ним и немного выше. Кабина имеет большую площадь остекления. Остальные части фюзеляжа не потребовали никаких дополнительных изменений и остались такими, какие были предъявлены на тендере.
Примерно посередине фюзеляжа с правой стороны, на опускаемую турель установили 20 мм автоматическое орудие GIAF. Кроме того, ПТУР «Вихрь» заменили на 16 ПТУР западного образца, НАР – до 76 в 19-ти ствольных 70 мм блоках. Для противодействия воздушным целям – 4-е ракеты класса «Стингер». Все пожелания турецких представителей были полностью учтены и доработаны.
Бортаппаратура Ка-50-2
Все оборудование вертолета построено на принципах архитектуры открытого типа. Имеет два центральных вычислителя MDP, которые обеспечены двумя системными шинами, имеющих стандарт Mil-Std-1553B. Первая из них отвечает за управление системой вооружения, вторая – за навигационно-пилотажный комплекс. Комплекс обзорных и прицельных систем:
— ОЭПС HMOPS на гиростабилизации, в нее входят: тепло-телевизионный каналы, дальномер лазерного типа, система управления ПТУР;
— тепловизионная система навигации Nav-FLIR;
— системы нашлемного целеуказания с индикацией IHS;
— четыре многофункциональных ЖК индикатора MFCD.
Вертолет обеспечен аппаратурой спутниковой и инерциальной навигации — INS/GPS соответственно, системой радионавигации Тасап, 3 станции УКВ и 1 КВ. Комплекс РЭП – станция РТР, оборудование для обнаружения лазерных облучений, теплопеленгатор и спецустройство отстрела помех пассивного типа.
Итоги тендера
2000 год. Турция официально объявила, что в тендер выиграл американский AH-1Z «Кинг-Кобра». И прозвучало также заявление о возможности приобретения российско-израильского проекта вертолета, если вдруг американские военные не уступят по ряду предъявленных им условий. Тогда Турция пересмотрит результаты проведенного тендера и у Ка-50-2 может появиться шанс его приобретения. Заявление турецких властей касалось, прежде всего, передачи по лицензии документов на собственное производство компьютерных комплектующих, в частности бортового вычислителя. 2001 год. Пентагон, предупредил турецкое правительство, что не даст осуществиться турецкому требованию, так как эти технологии имеют гриф «секретно» и пригрозил отозвать экспортную лицензию на AH-1Z «Кинг-Кобра».
Турецкое правительство на данное предупреждение ответило не менее резким заявлением, что такая позиция Соединенных штатов приведет к негативным последствиям во всех сферах американо-турецкого сотрудничества. Теоретически, после этого у Ка-50-2 появился шанс на экспортную поставку. Но, развивающиеся события показали, что этот шанс был призрачным. Анкара не могла в принципе осуществит свою программу АТАК сразу по нескольким причинам и основная из них – финансовая. Речь о строительстве 145 единиц боевых вертолетов для своих вооруженных сил, уже даже не шла – на 2005 год, Анкаре не удается даже решить рад вопросов по лицензионному выпуску 50 вертолетов AH-1Z «Кинг-Кобра». В общем, среди военных экспертов бытует мнение, что в итоге Турция просто закупит готовые 50 машин AH-1Z у Соединенных штатов и на этом все закончится.
Судьба Ка-50-2
2001 год. Появилась информация о том, что отечественная компания «Камов» ведет работы по созданию подобного вертолета в двухместном исполнении. Также как «Эндрагон», он будет иметь тандемное размещение экипажа в кабине. «Рекламное» название нового вертолета – Ка-54. Озвученные особенности перспективного вертолета:
— значительное усиление бронезащиты вертолета, в частости кабины с экипажем;
— вооружение – новейшие отечественные разработки;
— бортовое оборудование возможно израильского производства.
Возможно, эту перспективную разработку мы скоро увидим на российских и зарубежных тендерах на поставку боевых вертолетов в вооруженные силы.
Основные характеристики:
— диаметр винта 14.5 метра;
— длина 16 метров;
— ширина 7.3 метра;
— высота 5 метров;
— вес пустой/стандарт/ максимально – 7.6/9.7/11.3 тонны;
— ДУ – два ГТД ТВ3-117 ВМА;
— мощность ДУ 4.4 тысячи л.с.;
— скорости: крейсерская -275 км/ч, максимальная – 300 км/ч, боковая – 100 км/ч, задняя -100 км/ч;
— дальность действия 1150 километров;
— боевое применение 450 километров;
— потолок прак/стат – 6/4 километра;
— полезная нагрузка 2.5 тонны на шести подвесках;
— возможно использование бомб общим весом до 4.5 тонны.
topwar.ru
CombatAvia — все о военной авиации России. Ударный вертолет Ка-50, описание и фотографии вертолета, тактико-технические характеристики, вооружение, модификации вертолета Ка-50, история создания Ка-50, модификация Ка-50-2 «Эрдоган».
| Описание вертолета На что способна эта необычная машина — иностранные авиационные эксперты узнали на последней международной аэрокосмической выставке в Фарнборо. Там впервые, демонстрировался первый в мире одноместный вертолет огневой поддержки, оборудованный бронированной кабиной и надежной системой спасения. Для устроителей авиасалона русский экспонат оказался сюрпризом, хотя летательные аппараты этого класса появились четверть века назад. Как известно, впервые вертолеты в военных целях эпизодически применяли американцы еще во время второй мировой. В корейскую войну 1950 -1953 годов на геликоптерах транспортировали небольшие подразделения, эвакуировали раненых, а также летчиков, сбитых над территорией КНДР или открытым морем. Действовали они весьма эффективно, и вскоре число машин увеличилось с 25 до 125. В августе 1964 года, после так называемого «инцидента в Тонкинском заливе», американцы (опять они, но что поделаешь!) приступили к воздушным бомбардировкам Демократической Республики Вьетнам и взяли на себя борьбу с партизанами, противниками поддерживаемого Вашингтоном сай-гонского режима. Для переброски солдат «рейнджеров» и обстрела «подозрительных» районов использовали серийные многоцелевые машины. Однако тяжелые, неповоротливые вертолет такого класса не подходили для оперативной поддержки войск огнем с воздуха. Поэтому в 1967 году компания «Белл» изготовила сравнительно небольшой, маневренный боевой АН-1 «Хью Кобра», который нес управляемые и неуправляемые реактивные снаряды «воздух — земля», скорострельную пушку или пулеметы. И в том же году опытно-конструкторские бюро М.Л.Миля и Н.И.Камова представили военным образцы машин аналогичного назначения. Предпочтение отдали транспортно-боевому Ми-24. Заметим, что и американцы не сразу решились обзавестись сугубо боевой машиной, В 1979 году компания «Сикорский» выпустила ударный вариант многоцелевого UH-60 «Блэк Хок». Он был цельнометаллическим, с двумя газотурбинными двигателями Лопасти несущего винта выдерживали попадания крупнокалиберных пуль, броня защищала сиденья двух пилотов и некоторые агрегаты, причем последние частично продублировали на случай повреждений при обстреле с земли. Ниже грузовой кабины смонтировали короткие крылья с узлами подвески для 16 противотанковых реактивных снарядов «Toy» или «Хеллфайер», а также четырех кассет, из которых при полете на малой высоте разбрасывалось до 320 противопехотных или противотанковых мин. Подобным образом в 1984 году поступили и англичане, превратив в боевой строившийся семь лет многоцелевой «Уэстленд» UUC-13 «Линкс». Мощности двух газотурбинных двигателей хватило, чтобы обеспечить ему достаточные скорость и маневренность. Лопасти несущего и рулевого винтов выполнили из композиционных материалов; усовершенствованное навигационное и прочее оборудование (радиолокатор системы разведки, целеуказания и управления оружием заимствовали у американского «Апача») позволяют экипажу действовать не только днем и ночью, но и в любую погоду. «Линкс-3″ вооружили управляемыми противотанковыми ракетами «Toy» или «Хот», противосамолетными «стингерами» и пушкой калибра 20 или 30 мм. — А специалисты нашего ОКБ еще два десятилетия назад считали, что, помимо транспортных, нужны и боевые вертолеты, — заметил заместитель генерального конструктора В.А.Касьяников. — Ведь никого не смущает сосуществование в армии в общем-то схожих, но разных по назначению бронетранспортеров, боевых машин пехоты и танков. Увы, к ним тогда не прислушались… Зато американцы в 1972 году объявили конкурс на сугубо боевой, всепогодный геликоптер весом 7,2 т, развивающий не менее 320 км/ч. Участвовало шесть фирм, но на финишную прямую вышли только два образца — «Белл» АН-63 и «Хьюз» АН-64. В 1976 году военные испытали по три экземпляра и выбрали АН-64, которому присвоили имя собственное «Апач». В отличие от предшественников, его кабину и наиболее важные агрегаты защитили броней, которую не пробивали крупнокалиберные пули. Под несущим винтом, в нижней части фюзеляжа, торчали крылышки, на больших скоростях создававшие дополнительную подъемную силу, но главным образом служившие для подвески ракет «Toy». Кроме того. на вертолете имелась 30-мм пушка Спустя 13 лет арсенал «Алача» пополнили ракетами «Сайдуиндер», для обороны от истребителей,»Toy» заменили новейшими «Хеллфайер», оснащенными двумя кумулятивными боевыми частями и радиолокационной головкой самонаведения. Эти снаряды способны поражать подвижные бронированные цели на дистанции до 6 км. Внедрили и радиолокатор системы управления вооружением «Лонгбоу», его антенна размещена над втулкой несущего винта, поэтому экипаж может наблюдать за обстановкой из-за укрытия — как подводники через перископ. В 1976 году конкурс на боевой вертолет объявили и в СССР. Ему предстояло заменить Ми-24. Камовцы предложили Ка-25ф, но предпочтение отдали Ми. Зато в ОКБ имени Н.И. Камова получили возможность обстоятельно проанализировать опыт американских вертолетчиков во Вьетнаме и, позже, советских в Афганистане. В частности, причины потери 333 наших винтокрылых машин, многие из которых сбили с земли. Атакуя позиции противника, вертолет должен заходить на цель на минимальной высоте, прижимаясь к земле, а попав под обстрел — мгновенно менять курс и высоту. При этом его фюзеляж должен быть как можно уже, чтобы уменьшить вероятность поражения летящими навстречу снарядами и пулями. Выходило, надо сразу отказаться от второго летчика, с чем поначалу категорически не согласились военные, сославшись на американцев,- не зря, мол. те сажают в кабину двух: выйдет из строя один, второй приведет машину на базу. Камовцы резонно напомнили о знаменитых самолетах-штурмовиках Ил-2 и Су-25, где летчик справляется и с пилотированием, и с боевой работой, а безопасность обеспечивается бронезащитой. По такому принципу спроектировали Ка-50… Его выполнили по традиционной для «фирмы Камов» двухвинтовой схеме, оснастив мощным вооружением — 12 сверхзвуковыми противотанковыми управляемыми ракетами «Вихрь» (на дистанции 10 км они пробивают 900-мм броню), блоками для восьми десятков 80-мм неуправляемых ракет класса «воздух — земля», ракетами для борьбы с воздушным противником. Есть и 30мм пушка, поворачивающаяся в горизонтальной и вертикальной плоскостях, с селективным боепитанием. Обычно в ленту для авиапушек поочередно укладывают осколочные и бронебойные снаряды, что ведет к их неоправданно большому расходу,- объяснял генеральный конструктор С.В.Михеев.- Скажем, обстреливали танк, а ему осколочно-фугасные снаряды что слону дробина. Ка-50 два снарядных ящика — для 250 бронебойных и такого же числа осколочных снарядов. Выбрав цель, летчик переключает оружие на нужный режим огня — если по танку, то стреляет только бронебойными. Применили тульскую пушку 2А42, которой оснащают боевые машины пехоты. И в этом есть свой резон. Стандартные авиапушки при стрельбе охлаждаются набегающим потоком воздуха, из них ведут огонь короткими очередями. Боевые вертолеты действуют на малых высотах, в запыленной атмосфере, противопоказанной самолетным системам. А2А42 создана именно для таких условий и «не боится» длинных очередей. Огневая мощь Ка-50 сочетается с уникальными летными свойствами, что во многом определяется его конструктивной схемой. Только соосный вертолет способен неожиданно для противника пойти боком со скоростью 90 км/ч или внезапно отработать «полный назад» — как пресловутые НЛО. Не в пример одновинтовым машинам, ему не грозит деформация или поломка длинной балки, на конец которой вынесен рулевой винт. Да и в скороподъемности соосные превосходят одновинтовые, у которых изрядная доля мощности двигателей отбирается на хвостовой винт, и подъемной силы у двух винтов куда больше. Ка-50 оснастили совершенным навигационно-пилотажным оборудованием. В частности, дисплеем, на который подается информация о состоянии основных агрегатов и систем; сопряженным с картой автоматическим курсопрокладчиком, непрерывно фиксирующим местонахождение летящего вертолета; аппаратурой, принимающей информацию о целях и окружающей обстановке от наземных наблюдательных постов, других вертолетов и самолетов, устройством, предупреждающим о том, что машина облучается чужими радиолокаторами Словом, сделано все, чтобы облегчить работу летчика Наша главная цель заключалась в том, чтобы обеспечить ему полную уверенность в технике и в том, что в любых условиях гарантировано спасение — подчеркнул Касьяников — Последнее обеспечивается своеобразным комплексом Он включает во-первых полностью бронированную кабину, выдерживающую прямое попадание 23 мм снарядов а ее остеклению не страшны удары осколков и крупнокалиберных пуль Вот показательный пример после прострела тяги винтов она продолжала служить Добавим если в силовую установку попадет снаряд или ракета мощности уцелевшего двигателя хватит чтобы машина продолжала полет. Во-вторых Ка-50 положил начало вертолетам, оснащенным катапультируемым креслом пилота Еще лет 10 на зад подобное считалось невозможным ведь оно выстреливается вверх как раз в плоскость, сметаемую стремительно вращающимся винтом На Ка-50 катапультирование происходит всего за 2 с — после того как летчик рванет на себя соответствующую ручку, разом от стреливаются лопасти обоих винтов, сбрасывается фонарь кабины, особое реактивное устройство выносит человека вверх, одновременно открывается купол парашюта Нелишне добавить, что катапультирование возможно на любых высотах, начиная с нулевой. В конструкции Ка-50 нашли воплощение многие технические новинки и оригинальные инженерные решения Скажем, свыше 30% элементов и деталей выполнено из композиционных материалов в том числе двухлонжеронные лопасти несущих винтов. Впервые такие лопасти мы изготовили и применили на универсальном Ка-26 еще в 1965 году — напомнил С В Михеев — Конструкцию и технологию запатентовали еще в 1961 м. На Ка-50 внедрили и композитные подшипники поэтому почти в восьми десятках узлов смазка не требуется А это весьма облегчает обслуживание вертолета и делает его надежнее. Заместитель начальника отдела технического проектирования В И Дорин подчеркнул, что крыло с подвесками для боевой нагрузки и оба топливных бака скомпонованы в районе несущих винтов, где центр масс и, значит, расход горючего и боезапаса никак не сказываются на центровке — еще одной заботой меньше у летчика Что же касается топливных баков, то обычно их делают металлическими Однако при попадании пуль и снарядов от них откалываются раскаленные при ударе осколки, которые и поджигают горючее На Ка-50 баки также из композиционного материала, который не разогревается при прямом попадании, а образовавшаяся пробоина затягивается внутренним протектором. При взгляде на Ка-50 сразу обращаешь внимание на его низкую «посадку» Оказалось, и это не случайно — при обслуживании вертолета на полевом аэродроме техникам не понадобятся стремянки Михеев отметил и еще одно достоинство Ка-50 вместо обычных для авиации многочисленных узких лючков и горловин установлены широкие откидные капоты Значит, на обслуживание уйдет меньше времени и возрастет эффективность боевой техники. — Мы намеренно пошли на нарушение известного требования — максимально облегчать конструкцию,- пояснил В И Дорин — Напротив, в узлы подвески встроили лебедки — только для того чтобы облегчить и ускорить работу оружейников, которым не придется таскать весьма увесистые боеприпасы Пушку оснастили автоматом перезаряжения, в приемник которого до статочно вставить три первых снаряда, а остальные сами займут место в ее снарядном ящике. Стоило увидеть, что выделывал Ка-50 с устрашающим названием «Черная акула» (другой — «Вервольф» — с изображением оскаленной волчьей морды стоял в ангаре) над подмосковным, фирменным аэродромом Круто опустив нос, лихо выписывал виражи на малой высоте, потом, разогнавшись, чуть ли не отвесно уходил ввысь, вновь набирал скорость в горизонтальном полете и вдруг без разворота устремлялся в сторону, летел непривычно — боком Словом, это был высший пилотаж по-вертолетному Тот самый, который нынешним летом увидели организаторы, участники и посетители международного авиакосмического салона в парижском аэропорту Ле Бурже, а потом и в подмосковном городе Жуковском.Так «фирма Камов» (до недавнего времени ОКБ имени Н И Камова) еще раз подтвердила свою высокую репутацию Напомним, что только она проектирует и выпускает удачные вертолеты соосной схемы разного назначения, а теперь предложила российским вооруженным силам уникальный боевой вертолет. Впрочем, камовцы успешно оснащали и народное хозяйство специализированными и универсальными винтокрылыми аппаратами Есть у них и интереснейшие разработки для авиации XXI века, но о них — разговор особый… Тактико-технические характеристики Год принятия на вооружение — 1995 Вооружение Ка-50. Боевая нагрузка вертолёта достигает почти 2 т. В состав вооружения могут входить противотанковые ракеты, НУРы различных калибров, управляемые ракеты «воздух-воздух», пушки, бомбы и другое вооружение. В противотанковом варианте на подкрыльевых пилонах может подвешиваться до 12 противотанковых ракет «Вихрь». Эти ракеты автоматически наводятся на воздушную или наземную цель используя наводку лазерным лучом. Эти ракеты обладают бронепробиваемостью до 900 мм и могут поражать танки на расстоянии до 8 км. Ка-50 вооружен 30-мм скорострельной пушкой 2А42, которая может поворачиваться в горизонтальной и вертикальной плоскостях. Пушка прикреплена рядом с центром масс вертолета, что обеспечивает более высокую точность стрельбы. В боекомплект пушки входит 460 снарядов двух типов: бронебойные и осколочно-фугасные снаряды. Тип снарядов выбирается пилотом. Каждый снаряд весит 0,39 кг, обладает начальной скоростью 980 м/с и дальностью полёта более 4 км. Ка-50-2 может нести вооружение общим весом до 2,5 тонн. Базовый комплект вооружения включает в себя ПТУРы, ракеты «Воздух-Воздух», пушку и НУРСы. В состав вооружения Ка-50-2 могут входить: Модификации Ка-50-2 «Эрдоган». Ка-50-2 Эрдоган является глубокой модернизацией широкоизвестного боевого вертолета Ка-50 «Черная акула». Ка-50-2 стал итогом совместной работы российской ветолетной фирмы «Камов», госкомпанией «Росвооружение» и израильской компании — производителя авиационного оборудования IAI — Israel Aircraft Industries Ltd. Идея проекта «Эрдоган» возникла примерно 2,5 года назад, когда Турция объявила о намерении полностью обновить свой парк боевых вертолетов. Россия тогда уже имела готовый вертолет Ка-50 «Черная акула», который был выпущен в количестве всего нескольких экземпляров из-за отсутствия финансовых средств для запуска в серию. Тем не менее даже опытные образцы немало впечатлили специалистов своими тактико-техническими характеристиками. Наша сторона производит основную часть машины, получившей обозначение Ка-50-2 «Эрдоган», израильтяне же оснащают вертолет авионикой и противотанковыми ракетами. В процентном соотношении это выглядит как 80 к 20. Потенциальный покупатель познакомился с Ка-50-2 минувшим летом. Турки остались довольны увиденным. Правда, попросили о внесении некоторых изменений. Так, пилотов пришлось посадить не рядом, а друг за другом, а пушку сделали подвижной. Ка-50-2 — это высокоэффективный многоцелевой всепогодный боевой вертолет предназначенный для выполнения следующих задач: Основные задачи: Дополнительные задачи: Защитные системы Ка-50-2 включают: Конструкция: Двигатели: Авионика: Системы РЭП В начало !!! |
www.combatavia.info
Военные технологии — Ка-50-2 «Эрдоган»
Ка-50-2 «Эрдоган»
Ка-50-2 «Эрдоган» является глубокой модернизацией широкоизвестного боевого вертолета Ка-50. Ка-50-2 стал итогом совместной работы российской ветолетной фирмы «Камов», госкомпанией «Росвооружение» и израильской компании — производителя авиационного оборудования IAI — Israel Aircraft Industries Ltd. Идея проекта «Эрдоган» возникла примерно 2.5 года назад, когда Турция объявила о намерении полностью обновить свой парк боевых вертолетов. Россия тогда уже имела готовый вертолет Ка-50, который был выпущен в количестве всего нескольких экземпляров из-за отсутствия финансовых средств для запуска в серию. Тем не менее даже опытные образцы немало впечатлили специалистов своими тактико-техническими характеристиками. Наша сторона производит основную часть машины, получившей обозначение Ка-50-2 «Эрдоган», израильтяне же оснащают вертолет авионикой и противотанковыми ракетами. В процентном соотношении это выглядит как 80 к 20. Потенциальный покупатель познакомился с Ка-50-2 минувшим летом. Турки остались довольны увиденным. Правда, попросили о внесении некоторых изменений. Так, пилотов пришлось посадить не рядом, а друг за другом, а пушку сделали подвижной.
Ка-50-2 это высокоэффективный многоцелевой всепогодный боевой вертолет предназначенный для выполнения следующих задач:
Уничтожение танков и легкобронированных целей, для чего вертолет оснащается сверхзвуковыми ПТУР «Вихрь» с дальностью поражения наземных целей до 8 км;
Ведение разведки наземных целей. Для этого на вертолет устанавливаются стабилизированные телевизионный и инфракрасный сенсоры, позволяющие определить цель на дистанции 20 км в дневное и 13 км в ночное время;
Непосредственная огневая поддержка наземных войск;
Уничтожение воздушных целей ракетами «воздух-воздух»
Защитные системы Ка-50-2 включают:
Круговое бронирование кабины, обеспечивающее защиту от 12.7-мм бронебойных пуль и от осколков 23-мм снарядов.
Экранирование двигателей, уменьшающее интенсивность ИК-излучения и уменьшающее, тем самым, вероятность поражения ракетами с ИК-головкой наведения.
Система аварийного спасения экипажа, в которую входят катапультируемые кресла К-37-800 и система отстрела лопастей.
Конструкция. Фюзеляж имеет негерметичную моноблочную структуру прямоугольного сечения, разделенную на несколько отделений. Фюзеляж построен из аллюминиевых сплавов и полимерных композитных материалов (органический пластик, карбон-фибер пластик, сотовый наполнитель). Хвостовое оперение состоит из вертикального и горизонтального стабилизатора, на концах которого установлены широкие аэродинамические гребни. Ка-50-2 имеет небольшие крылья, которые обеспечивают дополнительную подъемную силу и служат для подвески различного вооружения и топливных баков. Шасси трехстоечное — носовая и две задние стойки, которые в полете убираются в фюзеляж.
Двигатели. Ка-50-2 оснащен двумя турбореактивными двигателями ТВ3-117 ВМА, которые развивают мощность по 2200 лс на взлете.
Авионика. Бортовое радиоэлектронное оборудование (БРЭО) вертолета имеет централизованную архитектуру, обеспечивающую максимальную интеграцию приборов и инструментов с системами управления, что значительно облегчает управление вертолетом. Система управления связана двумя шинами данных MIL-STD-1553B MuxBus: шина оружия и шина авионики. Шина оружия построена по протоколу MIL-STB-1760B и связывает процессор задания и процессор отображения информации (MDP), которые управляют авионикой, устройство интерфейса вооружения (AIU), многоцелевую стабилизированную оптическую систему прицеливания (HMOSP), нашлемный прицел пилота (IHS) и крыльевые станции оружия. Шина авионики связывает следующие подсистемы: Связи/Идентификации, Навигации, РЭБ и др. Архитектура с двумя шинами обеспечивает функциональную независимость авионики и системы управления оружием, оптимизирует поток данных и обеспечивает возможность интеграции с различными системами вооружения. БРЭО Ка-50-2 позволяет вертолету вести боевые действия днем и ночью в любых погодных условиях.
Системы РЭБ. Ка-50-2 оборудован системами как активного так и пассивного радиопротиводействия. В состав этого оборудования входит:
приемник предупреждения об облучении радаром;
система предупреждения о пуске ракет;
приемник предупреждения об облучении лазером;
системы выброса дипольных отражателей и ИК-ловушек.
Вооружение. Ка-50-2 может нести вооружение общим весом до 2.5 тонн. Базовый комплект вооружения включает в себя ПТУРы, ракеты «воздух-воздух», пушку и НУРСы. В состав вооружения Ка-50-2 могут входить:
12 сверхзвуковых противотанковых управляемых ракет «Вихрь» с лазерным наведением или 16 ПТУР с электронно-оптическим наведением;
4 ракеты «воздух-воздух» типа «Стингер»;
скорострельная 30-мм автоматическая пушка 2А42 с высокой начальной скоростью снаряда, запас снарядов — 240 бронебойных и 230 фугасно-зажигательных, скорострельность регулируется от 350 до 600 в/мин;
80-мм кассеты НУРС.
ammokor.ucoz.ru
ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике
MULTI-PURPOSE ATTACK HELICOPTER KA-50-2 «ERDOGAN» 25.03.1998 25.05.1999
МОДИФИКАЦИИ
ХАРАКТЕРИСТИКИ Масса, кг ВООРУЖЕНИЕ:

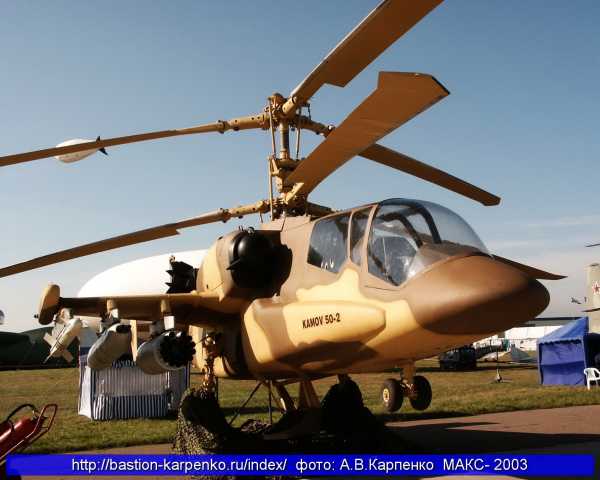

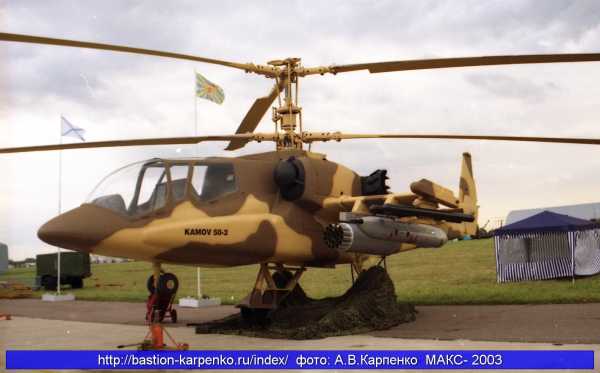

МНОГОЦЕЛЕВОЙ УДАРНЫЙ ВЕРТОЛЕТ КА-50-2 НА МАКС-2003 |
bastion-karpenko.ru
Боевой вертолёт Ка-50. Часть II
Возвращение Боевой ударной группы из Чечни было почти что триумфальным. Весь личный состав группы — как военные, так и представители ОАО «Камов» — получили различные награды. В частности, руководитель бригады фирмы-разработчика был награжден медалью Ордена «За заслуги перед Отечеством» 2-й степени. Командир группы был представлен к званию Героя России. Правда, как полагается в нашей стране, награда «искала героя» три с половиной года — золотая звезда была вручена ему только в конце 2004 г. Инженерно-технический состав был повышен в воинских званиях и награжден боевыми медалями, а летному составу вручили ордена «Мужества».По результатам применения БУГ 20 июня 2001 г. командованием ВВС и Армейской авиации России был утвержден перечень мероприятий по устранению выявленных замечаний. А незадолго до этого, 1 июня, методическим советом Управления Армейской авиации Сухопутных войск даны рекомендации о расширении состава БУГ до трех Ка-50 и одного Ка-29, устранению выявленных замечаний, а также доработке еще одного Ка-50 под требования БУГ. В состав группы, помимо Ка-50 №24 и 25, предлагалось включить вертолет с бортовым №23. По такому же образцу было рекомендовано доработать и самый «свежий» Ка-50 №26, поставка которого с завода в Арсеньева планировалась на 2001 г. Доработкам предстояло подвергнуть и Ка-29, который рекомендовали оснастить круглосуточной обзорно-прицельной системой «Самшит» и светотехническим оборудованием кабины, адаптированным для использования экипажем очков ночного видения.
Основным требованием военных, реально испытавших Ка-50 в бою, было совершенствование алгоритмов управления машиной, создание тренажеров для отработки пилотирования и применения бортового оружия. Насущной необходимостью, по мнению летного состава, стало ускорение работ по вертолету Ка-52 как машине управления боевой группой (вместо менее подходящего для этого Ка-29ВПНЦУ) и разработка наземных средств целеуказания. Часть этих требований была удовлетворена в процессе доработки серийных Ка-50. Был изготовлен тренажер Ка-50. Однако полная реализация пожеланий Армейской авиации оказалась пока, увы, невозможной.
Минобороны не смогло обеспечить финансирование работ по БУГ ни в 2001, ни в 2002 г. Работы по переоборудованию Ка-29 в ночной вариант начались в 2002 г., но Министерство обороны выделило только 15% потребных средств, что не позволило довести эти работы до конца. В результате, решение о расширении состава БУГ выполнено не было. После заводских испытаний тренажера Ка-50 заместитель Главкома ВВС по вооружению приостановил финансирование и закрыл тему.
Руководство ВВС под влиянием различных факторов явно теряло интерес к «Черной Акуле». Само существование БУГ становилось фактором, мешающим реализации идеи о «едином ударном вертолете нового поколения», который пообещали создать МВЗ им. М.Л. Миля и завод «Роствертол». Итог был закономерным: поступило распоряжение, предписывающее БУГ расформировать, а финансирование работ по этой теме прекратить.
Насколько оправданным оказалось это решение? Не берясь судить, просто приведем выдержку из отчета 344-го ЦБП и о действиях БУГ на Северном Кавказе:
«1. Вертолеты Ка-50 и Ка-29 способны выполнять задачи по поиску и уничтожению заданных целей в условиях горно-равнинной местности днем в простых метеоусловиях при нижней границе облачности 250 м и видимости 2,5 км. Но по своему оборудованию и условиям пилотирования вертолеты способны выполнять задачи и в сложных метеоусловиях.
2. Все поставленные перед БУГ боевые задачи выполнялись без срывов и в установленные сроки.
3. Оборудование вертолетов Ка-50 и Ка-29 (система спутниковой навигации КАБРИС, ПрПНК «Рубикон», система ВЦУ, СУО) позволяет с достаточной точностью и эффективностью применять вооружение вертолетов для решения боевых задач, связанных с поиском и уничтожением заданных целей с известными координатами. 4. Маневренные характеристики вертолетов Ка-50 и Ка-29 позволяют эффективно выполнять боевые задачи в условиях ограниченного воздушного пространства (сложный рельеф высокогорья, узкие ущелья, русла рек). Высокая энерговооруженность, как особенность соосной схемы вертолетов, психологически значительно разгружает летчика при пилотировании.
5. Техника пилотирования вертолета днем в ПМУ значительно проще, чем на вертолетах одновинтовой схемы…»
Потребовалось еще три года, несколько летных происшествий с вертолетами одновинтовой схемы в горах и усилий самых разных людей, чтобы Министерство обороны России пришло к выводу: для применения в сложных географических условиях в борьбе с малоразмерными целями требуется именно соосная машина, оснащенная дорогостоящими, но эффективными средствами разведки, целеуказания и поражения. Только в начале 2005 г. министр обороны России СБ. Иванов принял решение о возобновлении серийного производства Ка-50 и ускорении работ по Ка-52. Окажутся ли благие пожелания министра реализованными — покажет время, но очень хочется надеяться, что Российская Армия все же получит столь необходимые ей боевые верто леты нового поколения. Пусть их будет не много, но они реально повысят эффективность возможных боевых операций в «горячих точках». Одно из ярких доказательств тому — опыт применения БУГ на Северном Кавказе.
Андрей Зинчук
Фото: ОАО «Камов», А. Артюх, А. Зинчук
Источник: журнал «Взлёт» (5/2005)
fishki.net
Мое увлечение — Ка-50 ЧЕРНАЯ АКУЛА — DRIVE2
К — 50 ЧЕРНАЯ АКУЛА
Тактико-технические характеристики Ка-50 «Чёрная акула»
Экипаж, чел. 1
Скорость, км/ч максимальная в пологом пикировании — 350
максимальная в горизонтальном полете — 310
крейсерская — 270
Потолок, м статический — 4000
динамический — 5500
Вертикальная скороподъемность
на высоте 2500 м 10 м/с
Дальность, км перегоночная — 1200
действия — 450
Масса, кг максимальная взлетная — 10800
нормальная взлетная — 9800
пустого вертолета — 7700
Максимальная боевая нагрузка, кг 1811
Габариты вертолета, м диаметр несущих винтов — 14,5
длина с вращающимися винтами — 16
размах крыла — 7,34
высота — 4,93
Двигатель ГТД ТВЗ-117, 2 по 2200 л.с.
Вооружение Встроенное пушечное: 1 х 30-мм 2А42
Точек подвески: 4
Масса подвески: 2000 кг
Подвесное пушечное: 2 × 23-мм пушки УПК–23–250
Неуправляемое ракетное: НАР С-13 — 2 × 5 шт.
НАР С-8 — 4 × 20 шт.; тяжёлый НУРС С-24
Управляемое ракетное:
ПТУР «Вихрь» — 2 × 6 шт.; Х-25МЛ
«Воздух-воздух»: Игла-В — 2 × 2 шт.; Р-73
Бомбовое: ФАБ-500, -250, -120, -100;
КМГУ-2; ЗБ-500; РБК-500, -250.
В 1976 году, параллельно с развертыванием работ по созданию Ми-28, в ОКБ имени Н.И. Камова приступили к проектированию второго (после Ка-29) боевого вертолета, получившего обозначение В-80. Думаю, выбор схемы новой машины был не прост. С одной стороны, накоплен уникальный опыт в области разработки вертолетов соосной схемы, позволявшей существенно повысить маневренные характеристики и получить более высокую продолжительность и дальность полета при одинаковой грузоподъемности, чем у вертолетов одновинтовой схемы.
С другой стороны, заказчик — фронтовая авиация — накопил свой багаж, эксплуатируя вертолеты, созданные в ОКБ имени М.Л. Миля. Естественно, за 30 лет сложились и определенные связи, положительно влиявшие на боеготовность вертолетных частей сухопутных войск. Значит, требовалось создать машину, разрушившую бы существовавшие стереотипы и способную уже на начальном этапе летных испытаний продемонстрировать свое превосходство.
Ставка на соосную схему, вопреки скептикам, позволяла разрубить многие «тугие» узлы, то и дело возникавшие еще в процессе предварительного проектирования. Но главное, на что решились конструкторы, — это, вопреки устоявшимся взглядам, сделать ставку на одноместную машину, правда, рассчитывая, что промышленность сможет создать оборудование, помогающее пилоту отыскивать неприятеля на поле боя и, исходя из степени угрозы, выбирать оружие.
Одноместная компоновка вертолета позволила также уменьшить вес необходимой брони и размеры машины, сократить расходы на обучение летного и технического состава, снизить человеческие потери в военное время. На одноместном вертолете соосной схемы проще решались задачи аварийного покидания при использовании катапультных систем.
Но создавать машину, сделав ставку исключительно на новинки, опасно, да и техника, развивающаяся по своим законам, вынуждает применять похожие технические решения. Так, в Ка-50 «Чёрная акула» и Ми-28 двигатели расположили не единым блоком, как на предшественниках, а по бортам фюзеляжа, что исключало их поражение одним выстрелом.
Более высокие весовая отдача и тяговооруженность (за счет отсутствия потерь на рулевой винт) позволили продолжать полет в случае отказа одного из двигателей.
Кроме этого, в вертолете для защиты пилота от средств поражения применили комбинированную броню из стальных и алюминиевых сплавов, а также бронестекла. Экранировали систему управления машиной и наиболее важные агрегаты и оборудование. Разработали двухконтурную конструкцию лонжерона лопасти несущего винта и многое другое, способствующее повышению боевой и эксплуатационной эффективности. В состав арсенала вертолета Ка-50 «Чёрная акула» включили 30-мм пушку 2А42 с боезапасом 460 патронов. Особенностью орудия являются селективное (выборочное) боепитание и переменный темп стрельбы.

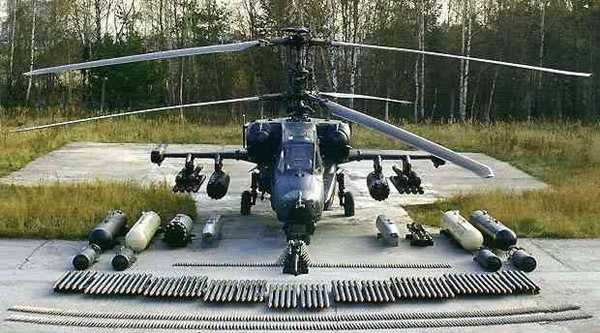

Кроме этого, на четырех узлах внешней подвески можно размещать универсальные пушечные контейнеры УПК-250-23 с двуствольным орудием ГШ-23 и боекомплектом 500 патронов, НАР С-13, С-8 и С-24, до 12 ПТУР «Вихрь» и ракеты класса «воздух — земля» Х-25МЛ. Кроме этого, допускается подвеска четырех управляемых ракет класса «воздух — воздух» «Игла-В» и Р-73, а также авиабомб калибра от 100 до 500 кг, контейнеров малогабаритных грузов КМГУ-2, зажигательных баков ЗБ-500 и РБК-250/500. Для увеличения дальности полета предусмотрена подвеска до четырех 500-литровых топливных баков. В мае 1981 года состоялась защита эскизного проекта и макета В-80, и спустя год, 17 июля, летчик-испытатель ОКБ Бездетный опробовал первый прототип вертолета (бортовой № 010) в полете.
Эта машина была, по сути, демонстрационной, поскольку на ней стояли двигатели, заимствованные с вертолета Камова, отсутствовало многое оборудование. Тем не менее это позволило определить основные летные данные, оценить маневренность.
Испытания Ка-50 «Чёрная акула» проводились в Подмосковье, и по требованию сотрудников режимно-секретной службы на вертолет нанесли «гражданскую» символику, а на бортах наклеили пленку с рисунками иллюминаторов. Но это чуть не привело к трагедии. В одном из полетов пленка отклеилась и попала в двигатель. После чего от маскировки отказались.
Второй летный экземпляр (бортовой № 011), поднявшийся в воздух 16 августа 1983 года, был оснащен всеми основными системами и предназначался для отработки вооружения и авиационного оборудования.
Информация о новинке советского авиапрома быстро проникла сквозь стены «железного занавеса», и НАТО присвоило ей свое кодовое обозначение — Hokum А.
Во время испытаний машины на боевую живучесть отстрелили хвостовую часть с оперением, что не помешало благополучно завершить полет.
В октябре того же года состоялось совещание с участием представителей министерств обороны и авиационной промышленности, на котором большинство его участников отдали предпочтение В-80 как машине, обладавшей лучшими летно-техническими данными и лучшим соотношением цена—качество. Сравнительные испытания (27 полетов), проведенные в 1984 году, подтвердили превосходство В-80 над Ми-28. На основании этого в октябре того же года министр авиационной промышленности подписал приказ о подготовке серийного производства В-80.
Пока все шло хорошо, но 3 апреля 1985 года, во время исследований предельных режимов полета на первой опытной машине, в результате превышения пилотом допустимой отрицательной перегрузки произошло схлестывание лопастей винтов. Эта катастрофа унесла жизнь летчика-испытателя Евгения Ивановича Ларюшина, давшего путевку в жизнь нескольким типам вертолетов ОКБ Камова. Для снижения вероятности возникновения подобных ситуаций увеличили расстояние между несущими винтами и установили систему, препятствующую выходу машины на режимы, при которых возможно опасное сближение лопастей.
Несмотря на трагедию, в сентябре 1985 года, после второго этапа сравнительных испытаний В-80 и Ми-28, Министерство обороны выдало окончательное заключение о выборе В-80 в качестве основного ударного вертолета, и для продолжения летных испытаний в декабре 1985 года построили третий экземпляр В-80 с бортовым №012.
С 1988 по 1993 год в НИИ ВВС проходили государственные сравнительные испытания Ми-28А (такое обозначение получил экспортный вариант) и штурмовик В80Ш-1, государственные летные, специальные летные испытания опытного боевого вертолета Ми-28А. В этот же период В-80 получил обозначение Ка-50 «Чёрная акула», а результаты комплексной тактико-технико-экономической оценки этих машин показали преимущества этой машины.
В ноябре 1993 года начались войсковые испытания машины с целью отработки тактики ее боевого применения. После доводки серийной машины до должного технического уровня 28 августа 1995 года вертолет Ка-50 указом Президента Российской Федерации был принят на вооружение. Однако из-за финансовых затруднений удалось построить только 10 серийных машин.
17 июня 1998 года, готовясь к демонстрационным полетам, погиб начальник Центра боевого применения и подготовки летного состава в Торжке генерал-майор Евгений Алексеевич Воробьев. Расследование трагедии показало, что и на этот раз ее причиной стало схлестывание лопастей из-за превышения пилотом установленных ограничений. Ситуация усугубилась еще и тем, что все произошло на малой высоте, когда летчик не мог воспользоваться средством аварийного спасения. К 2007 году промышленность изготовила лишь 15 машин, включая опытные экземпляры. Летные испытания Ка-50 показали возможность полета со скоростью до 390 км/ч, однако для серийных машин этот параметр ограничили 315 км/ч. Как и положено вертолету, Ка-50 может двигаться боком и назад со скоростью 80 и 90 км/ч соответственно. Руководство по летной эксплуатации ограничивает максимально допустимую перегрузку 3,5 д, углы крена не более 70 градусов, тангажа — ±60 градусов и угловую скорость по всем осям в пределах 60 градусов в секунду.
