Ручная граната РГД 33 - Великая армия!

Ручная граната ргд 33 – это противопехотная осколочная граната дистанционного типа, которая широко использовалась советскими войсками в первые годы Великой Отечественной войны. Основным ее поражающим элементом являлись осколки. Интересной особенностью этой гранаты было то, что ее можно было использовать как наступательную, так и оборонительную гранату. В уставах того времени было описано даже то, как использовать ргд 33 в борьбе против танков и огневых точек противника.

Граната ргд 33 относилась к двойному типу гранат. У нее имелся специальный кожух с насечками, который применялся при использовании гранаты в обороне. Он легко надевался на гранату и при ее подрыве давал большое количество осколков. При взрыве гранаты с одетым на нее оборонительным кожухом образовывалось более 2000 осколков.

История создания

Создателем гранаты ргд 33 является талантливый русский инженер Михаил Григорьевич Дьяконов, который разрабатывал оружие еще во время Первой Мировой войны. В 1925 году было решено модернизировать гранату Рдутловского, которая стояла на вооружении еще с 1914 года. Эта работа и была поручена Дьяконову, который завершил модернизацию в 1929 году. Она была взята на вооружение РККА и получила название РГ-1914/30.

Но в 1933 году все тот же Дьяконов разработал на основе РГ-1914/30 новую гранату, которая и стала в будущем называться РГД 33. Эта граната получила более толстый корпус, который при взрыве давал больше осколков. Также граната получила еще одну характерную особенность – специальную металлическую ленту, которая помещалась под корпус гранаты. Эта металлическая лента, посеченная на небольшие квадраты и уложенная в четыре слоя располагалась сразу под внешней оболочкой гранаты и после взрыва давала большое количество осколков.

Также в гранату были внесены еще некоторые изменения, и именно в таком виде она поступила на вооружение Красной Армии.

Описание и характеристики

Граната ргд 33 имела следующее устройство. Она состояла из корпуса, который содержал взрывчатое вещество (чаще всего это был тротил, но во время войны использовали и другие виды ВВ), рукоятки с ударником и пружиной и запала-детонатора, его вставляли в корпус гранаты с другой стороны. Гнездо для детонатора было закрыто специальной заслонкой (сдвижной или поворотной), между рукояткой гранаты и корпусом была установлена специальная шайба, которая надежно фиксировала рукоять и не давала ей отвинчиваться. Граната ргд 33 без оборонительного кожуха весила 495 граммов, ее длина с рукоятью составляла 191 мм, а диаметр корпуса – 52 мм.

Граната поступала в войска в полностью разобранном виде. Отдельно шли корпус, рукоять и запал. Перед боем бойцы привинчивали рукоять к корпусу, после чего разобрать гранату уже было невозможно. Гранаты носили в специальных сумках, в них же отдельно сохранялись и запалы. Непосредственно перед использованием в гнездо вставлялся запал, а граната ставилась на предохранитель. Также нужно было взвести пружину в рукояти. Перед броском гранату нужно было снять с предохранителя и метнуть ее в цель. За счет энергии броска ударник накалывал капсюль детонатора и происходил взрыв. Взрыв происходил с замедлением в 3,5-4 секунды. Подготовленный боец мог метнуть гранату ргд 33 на 35-40 метров.

ТТХ гранаты РГД-33

  • Вес без оборонительного чехла — 495 гр.
  • Вес чехла — 125(250) гр.
  • Масса тротила — 200 гр.
  • Дальность броска — до 40 метров
  • Разлёт осколков без оборонительного чехла — 15 метров
  • Разлет осколков с чехлом — 30 метров.
  • Время замедления — 3,5-4 секунды.

Граната ргд 33 выпускалась с 1933 по 1941 год. Однако, она показала себя довольно сложной в производстве и в использовании. Перед ее применением на поле боя необходимо было сделать очень много манипуляций, что не так просто даже опытному бойцу. Кроме того, недостатком ргд 33 было то, что она взрывалась только после сильного броска, а иногда нужно было взорвать гранату без броска, например, закинуть ее в амбразуру дота или танковый люк. В производстве граната ргд 33 также была довольно сложна и требовала высокой квалификации работников и сложного оборудования. Хотя надо признать, что ргд 33 имела неплохие боевые характеристики, хорошее фугасное и осколочное действие и отлично поражала живую силу противника.

Эту гранату использовали даже против вражеской бронетехники, для этого нужно было подготовить связку из нескольких гранат. Веревкой, телефонным проводом или проволокой связывали три-пять гранат, при этом ручка центральной гранаты связки должна была направлена в одну сторону, а все остальные гранаты – в противоположную. Центральную гранату связки готовили к бою, и она подрывала остальные. Точно также предписывалось применять гранату против долговременных огневых точек.

За все время производства советская промышленность выпустила более 50 миллионов гранат ргд 33. Граната применялась во время боев на Халхин-Голе, у озера Хасан, в первые два года Великой Отечественной войны. Советские партизаны придумали способ применения гранаты ргд 33 в качестве взрывателя для мин против поездов.

Видео: взрыв учебной гранаты

big-army.ru

Граната РГД 33 Ручная Времен ВОВ, Обзор, Разборка и Устройство, Характеристики ТТХ, Принцип Работы, Размеры Взрывателя, Вес, Фото и Видео

29.11.2018

Ручная граната ргд 33 – это противопехотная осколочная граната дистанционного типа, которая широко использовалась советскими войсками в первые годы Великой Отечественной войны. Основным ее поражающим элементом являлись осколки. Интересной особенностью этой гранаты было то, что ее можно было использовать как наступательную, так и оборонительную гранату. В уставах того времени было описано даже то, как использовать ргд 33 в борьбе против танков и огневых точек противника.

Граната ргд 33 относилась к двойному типу гранат. У нее имелся специальный кожух с насечками, который применялся при использовании гранаты в обороне. Он легко надевался на гранату и при ее подрыве давал большое количество осколков. При взрыве гранаты с одетым на нее оборонительным кожухом образовывалось более 2000 осколков.

История создания

Создателем гранаты ргд 33 является талантливый русский инженер Михаил Григорьевич Дьяконов, который разрабатывал оружие еще во время Первой Мировой войны. В 1925 году было решено модернизировать гранату Рдутловского, которая стояла на вооружении еще с 1914 года. Эта работа и была поручена Дьяконову, который завершил модернизацию в 1929 году. Она была взята на вооружение РККА и получила название РГ-1914/30.

Но в 1933 году все тот же Дьяконов разработал на основе РГ-1914/30 новую гранату, которая и стала в будущем называться РГД 33. Эта граната получила более толстый корпус, который при взрыве давал больше осколков. Также граната получила еще одну характерную особенность – специальную металлическую ленту, которая помещалась под корпус гранаты. Эта металлическая лента, посеченная на небольшие квадраты и уложенная в четыре слоя располагалась сразу под внешней оболочкой гранаты и после взрыва давала большое количество осколков.

Также в гранату были внесены еще некоторые изменения, и именно в таком виде она поступила на вооружение Красной Армии.

Описание и характеристики

Граната ргд 33 имела следующее устройство. Она состояла из корпуса, который содержал взрывчатое вещество (чаще всего это был тротил, но во время войны использовали и другие виды ВВ), рукоятки с ударником и пружиной и запала-детонатора, его вставляли в корпус гранаты с другой стороны. Гнездо для детонатора было закрыто специальной заслонкой (сдвижной или поворотной), между рукояткой гранаты и корпусом была установлена специальная шайба, которая надежно фиксировала рукоять и не давала ей отвинчиваться. Граната ргд 33 без оборонительного кожуха весила 495 граммов, ее длина с рукоятью составляла 191 мм, а диаметр корпуса – 52 мм.

Граната поступала в войска в полностью разобранном виде. Отдельно шли корпус, рукоять и запал. Перед боем бойцы привинчивали рукоять к корпусу, после чего разобрать гранату уже было невозможно. Гранаты носили в специальных сумках, в них же отдельно сохранялись и запалы. Непосредственно перед использованием в гнездо вставлялся запал, а граната ставилась на предохранитель. Также нужно было взвести пружину в рукояти. Перед броском гранату нужно было снять с предохранителя и метнуть ее в цель. За счет энергии броска ударник накалывал капсюль детонатора и происходил взрыв. Взрыв происходил с замедлением в 3,5-4 секунды. Подготовленный боец мог метнуть гранату ргд 33 на 35-40 метров.

ТТХ гранаты РГД-33

  • Вес без оборонительного чехла — 495 гр.
  • Вес чехла — 125(250) гр.
  • Масса тротила — 200 гр.
  • Дальность броска — до 40 метров
  • Разлёт осколков без оборонительного чехла — 15 метров
  • Разлет осколков с чехлом — 30 метров.
  • Время замедления — 3,5-4 секунды.

Граната ргд 33 выпускалась с 1933 по 1941 год. Однако, она показала себя довольно сложной в производстве и в использовании. Перед ее применением на поле боя необходимо было сделать очень много манипуляций, что не так просто даже опытному бойцу. Кроме того, недостатком ргд 33 было то, что она взрывалась только после сильного броска, а иногда нужно было взорвать гранату без броска, например, закинуть ее в амбразуру дота или танковый люк. В производстве граната ргд 33 также была довольно сложна и требовала высокой квалификации работников и сложного оборудования. Хотя надо признать, что ргд 33 имела неплохие боевые характеристики, хорошее фугасное и осколочное действие и отлично поражала живую силу противника.

Эту гранату использовали даже против вражеской бронетехники, для этого нужно было подготовить связку из нескольких гранат. Веревкой, телефонным проводом или проволокой связывали три-пять гранат, при этом ручка центральной гранаты связки должна была направлена в одну сторону, а все остальные гранаты – в противоположную. Центральную гранату связки готовили к бою, и она подрывала остальные. Точно также предписывалось применять гранату против долговременных огневых точек.

За все время производства советская промышленность выпустила более 50 миллионов гранат ргд 33. Граната применялась во время боев на Халхин-Голе, у озера Хасан, в первые два года Великой Отечественной войны. Советские партизаны придумали способ применения гранаты ргд 33 в качестве взрывателя для мин против поездов.

Видео: взрыв учебной гранаты

Уже в начале войны начались разработки более совершенной гранаты. Вскоре она была сделана и поставлена на вооружение под индексом РГ-42. Эта граната была куда проще и удобнее, чем ргд 33.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

Граната РГД-33. Обзор, фото, характеристики.

Обзор учебной гранаты Раффе
Фото: Связка гранат РГД-33. Подборка-1
Фото: Солдаты с гранатой РГД-33. Подборка-2
Фото: Детальные фото РГД-33. Подборка-3

История появление гранты РГД-33 началась в 1925 году благодаря военному инженеру Михаилу Григорьевичу Дьяконову, которому было поручено задания по модернизации ручной гранаты Рдутловского, которая была на вооружении с 1914 года. Отсюда и название РГД-33 (Ручная Граната Дьяконова образца 1933 года-на вооружение имеет индекс ГАУ 57-Г-712). В 1929 году Дьяконов закончил создание гранаты РГ-1914/30. На этом Дьяконов не закончил работу и представил в 1933 законченный вариант своей гранаты. Граната состояла из корпуса с детонатором и ручки с ударным механизмом. В корпусе детонатора находилась взрывчатка и металлическая лента с насечкой в четыре слоя для увеличения мелких осколков. Вес гаранты составляет 500 грамм без осколочной рубашки, 140 грамм примерно приходился на взрывчатое вещество тротил, синалом «АК», или сульфинтротилом. Производство граната было наложено по всему советскому союзу. Производство гранаты было прекращено в 1945 году (по некоторым данным еще в 1941 году в 1942 все запасы были израсходованы). Осколочные рубашки встречались весом в 125 и 250 грамм.

Ручная противопехотная граната РГД-33 могла использоваться, как наступательная граната, когда осколки от гранаты на открытом пространстве не причиняли вред бросающему. А так же гранату можно было использовать в качестве оборонительной, когда создавалось большое количество осколков с дальним разлетом, для этого на гранату одевали металлическую рубашку из осколков (125 грамм и 250 грамм могла весить рубашка). Далее в наставлениях по гранатам в 1938 были предложения использовать связку из 4-6 гранат РГД-33 против танков и оборонительных сооружений. Для меня как автора данной статья сразу возникает непонимание, как связку гранат весом 2-3 кг можно было кинуть метров на 10 даже, плюс рассчитать так, что запал взорвется в тот момент (через 3-4 секунды), когда танк будет проезжать вплотную-рядом, так же бросок мог значительно затруднен при том, что бросок мог быть из лежащего положения, да и взрыв 500 грамм тротила навряд ли причинит вред танку. Даже фугасные противотанковые-ударные гранаты РПГ-41 с 1 кг тротила не справлялись с такой задачей. Эффективность использования «коктейля Молотова» на этом фоне был более предпочтительна, так как имела больше шансов сжечь бронетехнику, да и дальность броска на порядок выше. Ниже фото из фильма "28 Панфиловцев"-тут видна ошибка режиссеров, так как достаточно одной рукоятки для всех гранат, а другие рукоятки наоборот увеличивают и того не малый вес связки гранат. Скорей всего такие связки использовались против пехоты, тогда их назначение полностью оправданы. В данном назначении бросок такой связки из окопа более правдоподобный, так как образуется огромное количество осколков, которое имело бы сплошное поражение осколками на 30 метров во все стороны. Без рубашки радиус поражения осколками был порядка 5 метров, при этом создавалось порядка 2000 осколков. При использовании осколочной рубашки образовывалось порядка 2400 осколков с радиусом поражения 30-35 метров.

Граната доставлялась со складов в разобранном виде в деревянных ящиках, лишь при непосредственными боевыми действиями боец приводил ее в боевое положение присоединив рукоятку и размещая перед боем детонатор.

Перед использованием к гаранте прикручивалась ручка с ударным механизмом, затем в саму гранату вставлялся дистанционный детонатор «карандаш» с замедлением в 3,2-3,8 секунды, предохранительный шпиндель-флажок отводилась в сторону, затем ручка гранаты оттягивалась от корпуса гранаты и проворачивалась в право, после этого граната была на полном боевом взводе и граната металась в сторону врага, во время броска рукоятка гранаты под действием инерции освобождала ударный механизм, который детонировал запала замедления детонатора. Данный принцип работы гаранты РГД-33 был неудачный так как боец, носил детонаторы отдельно от гранаты, что вызывала потери детонаторов, а также время приведения гранаты в боевое положение, так что бросить в люк или окно, где не было возможности и необходимости взмаха с инерцией не было вызывал явный дискомфорт от использование РГД-33. Инерционный механизм подрыва запала был не надежен и бойцам перед броском приходилось быстро оттягивать ручку, что бы та активировала запал замедления детонатора, а лишь потом быстро бросали. Вторым моментом не удачности конструкции стало, то что ее было сложно использовать в качестве «мины-растяжки», так же часто бойцы путали детонатор от противотанковой гранаты РПГ-40, что приводило к смертельным случаям.
Большую опасность для бойцов представлял детонатор «карандаш», в котором инициирующим взрыв гранаты была гремучая смесь.

Было произведено порядка 50 млн. гранат РГД-33, при этом гранату удачной было сложно назвать, так как имела технические сложности при производстве, большую массу, а также ненадежность при эксплуатации, высокую цену при производстве. РГД-33 сменили более надёжные гранаты РГ-42 и Ф-1 «Лимонка». На базе гранаты РГД-33 были созданы РГ-42 и РОГ-43. Для обучения бойцов РККК метанию гранаты была создана учебно-имитационная граната Раффе.

Технические характеристики гранаты РГД-33
 Скорость взрыва   нет данных
 Разлет осколков  5 метров, около 2000 осколков, 30-35 метров при надетой осколочной рубашке-примерно 2400 осколков
 Радиус сплошного поражения   5 метров
 Взрыватель  дистанционный 3,2-3,8 секунд,  "карандаш"
 Масса взрывчатки  140 грамм, как правило тротил, синалом «АК», или сульфинтротилом
 Вес  0,5 кг, осколочная рубашка 125г. или 250г.
 Размеры  191х55мм



warbook.info

Ручные гранаты РГД-33 и РГ-42 фото

Ручные гранаты РГД-33 и РГ-42 фото. В годы Великой Отечественной войны не было такого вида наземного боя, в котором бы не применялась «карманная артиллерия, причем самая точная», как называли ручные гранаты. Среди наиболее массовых в РККА были осколочные РГД-33 и РГ-42.
В 1926 году Артиллерийский комитет Артиллерийского управления РККА объявил требования к новым наступательным и оборонительным ручным гранатам. В 1929-м прошли испытания опытных образцов нескольких конструкторов. По их результатам решено было доработать образец, предложенный М. Г.Дьяконовым, а в качестве временной меры провести модернизацию самой массовой тогда ручной гранаты обр. 1914 г. («бутылочки»), что и сделали в 1930 году.
Граната Дьконова принята на вооружение только в 1933 году под обозначением РГД-33 («ручная граната Дьяконова обр. 1933 г.»). Будучи совершенно новой конструкцией, РГД-33 сохранила ряд черт обр. 1914 г. - ударный механизм в рукоятке, отдельный запал, вставляемый непосредственно перед броском, сдвижной предохранитель, полуготовые осколки, съемный осколочный чехол, делающий гранату наступательно-оборонительной.

РГД-33 ручная оборонительно-наступательная граната Дьяконова обр 1933 г

Внутри паяного цилиндрического жестяного корпуса РГД-33 между разрывным зарядом и корпусом уложена свернутая в три-четыре слоя жестяная лента с квадратной насечкой, дающая вместе с корпусом при взрыве до 2000 легких осколков. В оборонительном варианте на корпус надевался чехол (рубашка) с внешней насечкой, дающий около 200 тяжелых осколков с большим радиусом поражения. Система предохранения - двухступенчатая. При подготовке к броску боец, оттягивая внешнюю трубку рукоятки, взводил ударный механизм, затем через отверстие вверху корпуса вставлял запал, перед броском сдвигал предохранительный движок. Остроумной особенностью была необходимость резкого броска РГД-33 - тогда внешняя трубка рукоятки отходила от корпуса и уже в полете поворачивалась боевой пружиной так, что ударник получал возможность наколоть капсюль запала.

Наступательно оборонительная граната РГД-33 в разрезе

РГД-33 была несколько легче гранаты обр. 1914/1930 гг., технологичнее в производстве, но процесс взведения и заряжания требовал много времени и внимания, что крайне сложно выдержать в условиях ближнего боя. Это ярко выявил опыт советско-финской войны. Накануне Великой Отечественной войны на вооружение поступила наступательная граната РГ-41 системы Н. П. Белякова, но она не могла быстро сменить РГД-33 в производстве и в войсках.
Ручные гранаты РГД-33 и РГ-42 фото, самые массовые во время Великой Отечественной войны.
Ряд заводов Наркомата боеприпасов, отвечавшего за производство гранат, в начале войны был эвакуирован и только ставил производство на новом месте (как, например, завод № 479, эвакуированный из Москвы в Бийск). В то же время простота конструкции и сравнительно большие допуски позволяли организовать изготовление деталей гранат на предприятиях местной и кооперативной промышленности, в железнодорожных и механических мастерских. На производство запалов тоже переводили гражданские заводы - скажем, Владимирский граммофонный и Московский протезный. Снаряжение взрывчатыми веществами (ВВ) производилось на специализированных заводах Наркомата боеприпасов. В блокадном Ленинграде для снаряжения использовали суррогатные взрывчатые вещества (например, смесь аммиачной селитры с древесными опилками), меняли материалы корпуса. Здесь же, в Ленинграде, А. Н. Селянкин на основе РГД-33 создал при участии М. Г.Дьяконова фугасную противотанковую гранату с увеличенным до 1 кг зарядом ВВ (Дьяконов скончался в Ленинграде в декабре 1941-го).

  • За весь 1941 год в Ленинграде выпустили 3 150 000 ручных гранат.
  • В осажденном Севастополе за пять последних месяцев обороны произвели свыше 500 000 ручных гранат, также прибегая к импровизациям - скажем, в РГД-33 калиброванную проволоку заменили отходами стального троса, лужение деталей - цинкованием, пайку - сваркой.

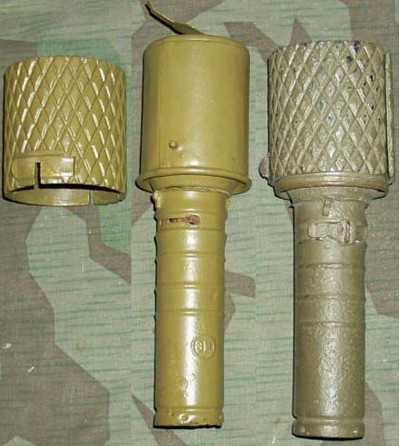

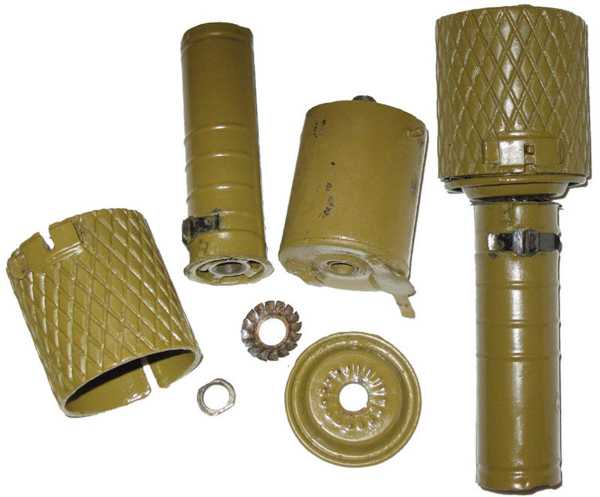

Ручная граната РГД-33 отделена рукоятка и осколочная рубашка

С другой стороны, эвакуированный из Ленинграда завод им. Калинина, где в свое время дорабатывалась РГД-33, создал на ее основе новую гранату со съемным чехлом, принятую на вооружение в 1943 году под обозначением РОГ-43, причем изменение взрывателя упростило обращение с ней.

Фото разведчика Н. Романова, за поясом четыре наступательно оборонительные ручные гранаты РГД-33, она из них в рубашке с дополнительными осколками (оборонительный вариант)

«Старослужащая» РГ-42
Требовались конструкции, максимально приспособленные к массовому производству на неспециализированных предприятиях. И, пожалуй, наиболее успешной оказалась наступательная РГ-42, разработанная С. Г. Коршуновым в ГСКБ-30 (основной оборонительной гранатой стала «старушка» Ф-1).

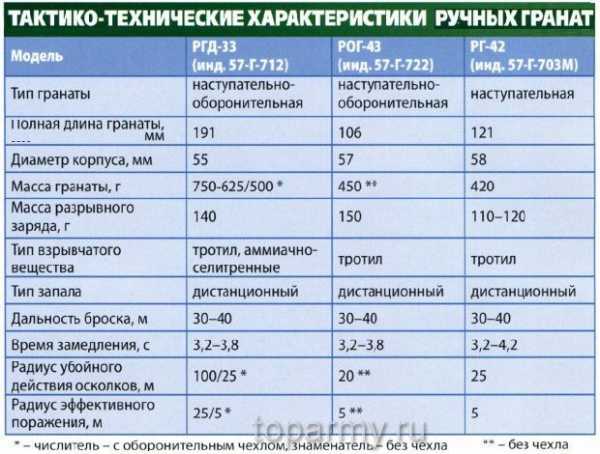

Ручные гранаты РГ-42 РГД-33 и РОГ-43 тактико-технические характеристики

Первоначально РГ-42 представляла из себя корпус от РГД-33, приспособленный для установки на резьбе универсального дистанционного запала УЗРГ. Позже конструкция менялась вместе с технологией изготовления.

Принципиальная схема устройства ручной гранаты РГ-42

В цельный цилиндрический жестяной корпус с трубкой для запала вставлялась свернутая в три-четыре слоя стальная лента, насеченная на квадратики, и помещался заряд ВВ.

Ручные гранаты осколочные Ф-1 и РГ-42 фото

При взрыве лента образовывала легкие осколки и способствовала более правильному дроблению корпуса. Запал УЗРГ, разработанный в 1941 году Е. М. Вицени и А. А. Бедняковым, состоял из ударного механизма с предохранительным рычагом и чекой и собственно запала. В операциях Великой Отечественной войны ручные гранаты расходовались миллионами штук. Кроме поражения и подавления живой силы они использовались и для борьбы с танками, и для минирования. Массовый выпуск РГ-42 продолжался и после Великой Отечественной войны и позволил ей оставаться на вооружении Советской армии еще несколько десятилетий.

toparmy.ru

Ручные гранаты РГД-33 и РГ-42

Ручная граната РГД-33 относится к типу противопехотных осколочных ручных гранат дистанционного действия двойного типа. Она предназначена для поражения живой силы противника осколками корпуса при своем взрыве. Также связки в пять-шесть гранат применялись, как противотанковые. К цели граната доставляется только за счет её броска рукой солдата. Взрыв происходит через 3,5-4 секунды после броска.

Двойной тип гранаты — означает, что она может использоваться как наступательная, так и как оборонительная. Двойное действие достигается за счёт применения чехла-«рубашки» из толстого металла, обеспечивающего при взрыве осколки большой массы, летящих на большее расстояние. Граната была разработана в 1933 году конструктором Дьяконовым. За основу был взят образец гранаты 1914 года В.И.Рдутловского.

ТТХ гранаты РГД-33:
вес без «рубашки» — 600 гр.
вес «рубашки» — 125(250) гр.
масса Тротила — 200 гр.
дальность броска — до 40 метров
Разлёт осколков:
— без «рубашки» — 15 метров
— с «рубашкой» — 30 метров.

В войска данные гранаты поставлялись, разобранные на несколько частей:
— рукоятки с ударно-спусковыми механизмами;
— корпус с зарядом тротила;
— запал.

Боец, получивший гранату, прикручивал рукоятку к её корпусу и укладывал в специальную гранатную сумку. Запал (в народе именуемый «карандаш») лежал отдельно.

К бою граната готовилась следующим образом. Сдвигалась предохранительная чека влево. Далее, удерживая гранату за корпус левой рукой, нужно было потянуть внешнюю трубку рукоятки на себя и повернуть его вправо, тем самым взводя ударно-спусковой механизм гранаты. После этого предохранительная чека на гранате сдвигалась вправо, закрывая красную точку на рукоятке. Граната становилась на предохранительный взвод. Завершающим этапом подготовки гранаты было опускание запала. Для этого в верхней части корпуса открывалась крышка, и в отверстие опускался запал. Граната готова к бою.

Для её применения предохранительная чека сдвигалась влево, чтобы красная точка снова появилась на рукоятке. Граната была хороша своим мощным зарядом. Тем не менее, подготовка её к действию занимала слишком много времени и действий. Для большинства бойцов, которые ещё не были достаточно обучены, применение РГД-33 представляло трудности.

Опыт применения РГД-33 в боях показал, что гранату слишком переоценили при ее испытаниях на полигоне. Она не имела преимуществ перед образцом 1914 года. Уже в 1941 году на замену РГД-33 была разработана новая граната РГ-41. После недолгих испытаний в войсках она была доработана и поставлена на вооружение под индексом РГ-42.

Простота конструкции РГ-42 и надежность её применения обеспечила новой гранате необыкновенно долгую жизнь. И по сей день граната РГ-42 находится на вооружении в Российской Армии. РГД-33 очень быстро были израсходованы в боях 1941-42 годов. К 1943 году на фронте эта граната уже не встречалась.

ТТХ гранаты РГ-42:
вес гранаты — 420 грамм
масса Тротила — 110 грамм
длина с запалом – 130 мм
диаметр – 55 мм
разлёт осколков — 25 метров
дальность броска – до 35-50 метров.


Запал гранаты подходит к гранатам РГ-42, Ф-1 и РГД-5.

Боевая граната РГ-42 окрашивалась в тёмно зелёный цвет, а учебная — в чёрный. Для применения РГ-42 нужно было:
— разжать у предохранительной чеки усики;
— прижать правой рукой рычаг к корпусу;
— левой рукой выдернуть чеку;
— граната остаётся в руке до тех пор, пока не отпущен рычаг. Взрыв гранаты происходит через 3,2-4,2 секунды после броска.

/Александр Мартынов, специально для «Армейского вестника»/

army-news.ru

Ручные гранаты. Ручные осколочные гранаты. Ручная граната РГД-5. Ручная граната Ф-1

Новости и общество 17 ноября 2014

Человечество воюет постоянно. Практически нет в новой истории сколь бы то ни было продолжительного периода мира. То одна область планеты становится «горячей», то другая, а порой и несколько сразу. И везде стреляют из стволов разнообразного оружия, гремят бомбы, летят реактивные и ручные гранаты, причиняя ранения и смерти солдатам противоборствующих армий, а заодно и мирным жителям. Чем смертоносное средство проще и дешевле, тем оно чаще применяется. Автоматы, пистолеты, карабины и винтовки – вне конкуренции. А наиболее смертоносный вид оружия - это артиллерия. Но не менее опасны и «карманные снаряды» - ручные гранаты. Если пуля, по распространенному у воинов мнению, - дура, то об осколках и говорить нечего.

В нашем неспокойном мире каждый должен знать если не о том, как пользоваться оружием, то, по крайней мере, о его поражающих факторах, хотя бы для того, чтобы иметь шанс как-то от них защититься в случае чего.

Краткая история гранат

Ручные гранаты появились давно, еще в начале пятнадцатого века, правда, тогда они назывались бомбами, а их устройство было довольно примитивным. В глиняном корпусе, сделанном по обычной «горшковой» технологии, размещалось опасное вещество - порох или горючая жидкость. Вся эта композиция снабжалась активирующим устройством в виде простейшего фитиля, а металась она в места наибольшей концентрации неприятеля. Вкусный и полезный плод - гранат - вдохновил неизвестного изобретателя, который усовершенствовал этот вид вооружений, начинив его, как зернами, поражающими элементами, а заодно и дал ему имя. К середине семнадцатого столетия во всех армиях мира появились подразделения гренадеров. В эти войска брали молодцев отборного телосложения, высоких и сильных. Эти требования диктовалось отнюдь не эстетическими соображениями, хотя и о них монархи не забывали, просто ручные гранаты того времени были тяжелыми, а бросать их нужно было далеко. Кстати, техника этого дела отличалась от современной. Бомбу швыряли от себя по направлению снизу вверх, движением, немного напоминающим действия игрока в боулинг.

Возникновение современного прообраза

Время шло, технологии развивались, гранаты становились безопаснее для метателя, но причиняли все больше вреда врагу. Толчком для развития их как вида компактного вооружения стала Русско-японская война, начавшаяся в 1905 году. Сначала солдаты обеих армий занимались изобретательством, сооружая смертоносные устройства из подручных материалов (бамбука, консервных банок и проч.), а затем в дело вступила военная промышленность. Во время сражения при Мукдене японцы впервые применили ручные осколочные гранаты с деревянной ручкой, имевшей двойное назначение: для удобства броска и стабилизации. С этого момента началась всемирная карьера «карманной артиллерии».

Видео по теме

«Лимонка» и ее прототип

«Лимонку» изобрел британец Мартин Хейл. Устройство ручной гранаты примерно за столетие принципиальных изменений не претерпело. Новшество же заключалось в новом виде корпуса (или «рубашки»), рационально поделенного на правильные геометрические сегменты числом 24. Революционность конструкции состояла и в возможности использования для доставки боеприпаса к цели обычной армейской винтовки. Граната Хейла стала прообразом современного подствольного снаряда.

Во время Первой мировой войны использовалась и другая идея. Чтобы обезопасить метателя, к чеке на деревянной ручке привязывался длинный шнур, посредством рывка за который и производилась инициация запала. Автором стал норвежец Аазен, но это его изобретение не получило дальнейшего развития.

Основной схемой, которая используется и сегодня, стал принцип прототипа Хейла начала XX века. «Рубашка» рифленой сегментированной формы заполняется взрывчатым веществом. В центре есть круглое отверстие, в которое заходит при завинчивании цилиндрический запал. Задержка детонации осуществляется за счет известной скорости горения порохового столбика, есть и такая необходимая вещь, как предохранение от случайного срабатывания. Именно так устроены ручные осколочные гранаты в своем большинстве, вне зависимости от страны производителя и марки.

Специальные и боевые

Как и в мирной жизни, на войне каждый инструмент имеет свое назначение. В сумке или на поясе боец носит разные ручные гранаты. Фото советских и немецких солдат, вооруженных и экипированных, кинохроники, пропагандистские плакаты донесли до нас внешний вид этих смертоносных устройств сороковых годов, то лимонообразных, то похожих на моторные поршни.

Последующие десятилетия добавили разнообразия в их ассортимент: появились свето-шумовая, сигнальная, или ручная дымовая граната, а также начиненная слезоточивым газом. Это «гуманное» оружие относится к нелетальным средствам, предназначенным для пленения противника или преступников, а также для обеспечения на поле боя благоприятных условий при отступлении или маневре. Ситуации могут быть различными. Например, в случае необходимости отвода подразделения из опасной зоны под обстрелом при ясной погоде нужно «напустить туману». Густой серый дым обеспечит граната РДГ-П. Под его пеленой солдаты смогут совершить скрытный отход (или даже обход) и выполнить боевую задачу с минимальными потерями или вовсе без них.

Яркая вспышка, сопровождаемая страшным грохотом, ошеломит затаившегося бандита, и он утратит способность оказывать сопротивление представителям сил правопорядка. «Невольные слезы», совсем как в старинном романсе, покатятся из глаз зачинщиков массовых беспорядков, лишат на время способности хорошо видеть, помогут полиции выполнить нелегкую работу по охране общественного порядка.

Но спецсредства – лишь малая часть всех ручных гранат. В основном оружие это боевое, а предназначено оно для нанесения максимального ущерба солдатам вражеской армии. При этом следует помнить, что искалеченный воин для экономики страны-противника менее желателен, чем убитый. Его нужно лечить, снабжать протезами, кормить и проявлять заботу о семье инвалида. По этой причине современные ручные осколочные гранаты имеют относительно небольшой заряд.

С гранатой против танка

Противотанковые средства все послевоенные десятилетия непрерывно совершенствовались. Главной проблемой всегда была необходимость приблизиться к бронированной машине на расстояние броска. Экипажи наступающей бронетехники активно противодействовали таким попыткам, применяя всевозможные средства подавления живой силы противника. Сзади бежала пехота поддержки, что также не способствовало успеху метателей зарядов. Применялись самые разнообразные средства - от бутылок с горючей смесью до довольно хитроумных магнитных и липких устройств. Ручная противотанковая граната имеет большой вес. Во время Зимней войны финский штаб даже составил специальную памятку, согласно которой для поражения танка весом в 30 тонн (например, Т-28) нужно не менее четырех килограммов тротила, не считая корпуса. Из гранат делали связки, тяжелые и опасные. Забросить такой груз и не попасть под огонь курсового пулемета – задача не из простых. Возможность несколько снизить вес заряда появилась позже, за счет особой конструкции боевой части. Кумулятивная ручная противотанковая граната при ударе о броню испускает узконаправленный поток раскаленного газа, прожигающего металл. Появилась, однако, другая проблема. Теперь солдату требовалось метать свой снаряд так, чтобы не просто попасть в цель, заботиться нужно было и об угле касания. В конечном счете, после появления реактивных гранатометов, от ручных противотанковых гранат отказались практически все армии мира.

Для атаки и обороны

Идти с гранатой на танк – удел людей отважных. Другое дело – борьба с пехотой. Метание ручных гранат стало непременным упражнением при прохождении курса молодого бойца. В СССР этому учили даже школьников на уроках начальной военной подготовки. В зависимости от веса макета (500 или 700 г), зачетная длина броска составляет до 25 м (для девушек) и 35 м (для юношей). Взрослый сильный боец может послать заряд на полсотни метров, иногда немного дальше. Напрашивается вопрос о том, какой должен быть диаметр (или радиус) разлетания осколков, чтобы от них не пострадал сам метатель? Но есть и еще один аспект - необходимость укрыться от поражающих элементов. При ведении оборонительного боя у солдата есть возможность спрятаться в окопе, пригнувшись. Во время атаки стремительно меняющаяся диспозиция не столь благоприятна для применения такого эффективного оружия, как ручная осколочная граната. Можно запросто попасть в своих. Поэтому для разных условий боя созданы два основных типа оружия: наступательное и оборонительное. Ручные гранаты России и СССР производились именно по такой градации.

Советские наступательные гранаты

Во время Великой Отечественной войны наши солдаты при наступлении (а иногда и в условиях обороны) применяли осколочные РГН и РГ-42. В названии гранаты РГН даже обозначено ее основное назначение (ручная граната наступательная). РГ-42 отличалась главным образом геометрической формой (цилиндр) и наличием внутри корпуса свернутой стальной ленты с насечкой, которая при взрыве образовывала большое количество осколков. Запалы ручных гранат в нашей стране традиционно унифицировались для упрощения применения и производства.

РГ-42 имела продолговатую рубашку с полусферическими окончаниями и также обладала особыми вставками, разделенными на небольшие сегменты. Оба образца поражали живую силу в радиусе 25 метров. Дальнейшая модификация РГ-42 привела к упрощению конструкции.

Во время войны гранаты производились с запалами, которые могли активировать основной заряд не только через определенный временной промежуток, но и при ударе. Эта особенность конструкции повышала опасность применения боевого средства, поэтому в дальнейших разработках от принципа ударной детонации советские конструкторы отказались.

РГД-5

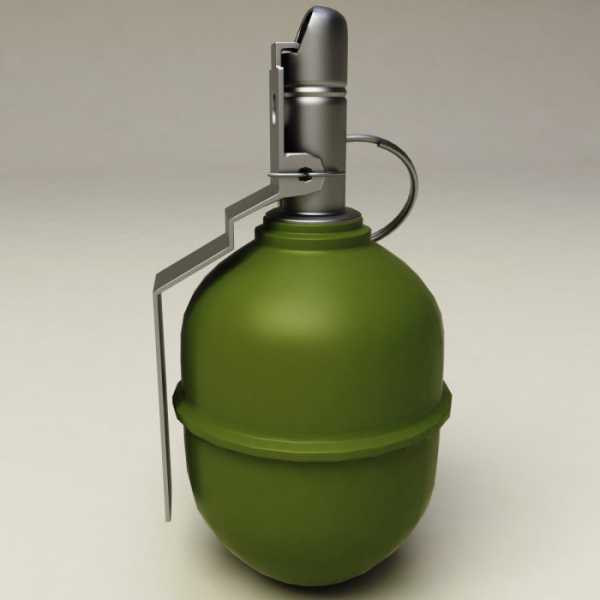

В 1954 году на вооружение Советской Армии была принята ручная граната РГД-5. Охарактеризовать ее можно теми же эпитетами, что и практически все образцы отечественных оборонных технологий. Она проста, надежна и технологична. Боевой опыт показал, что создание чрезмерного количества поражающих элементов нецелесообразно, вполне хватает и тех осколков, что образуются при разрушении внешней оболочки, сделанной из тонкой стали.

Ручная граната РГД и по своим тактико-техническим данным близка к своей предшественнице РГН, но в большей степени безопасна, так как не взрывается при ударе. Она настолько проста, что, помимо ее веса (0,31 кг) и радиуса разлета осколков (25-35 м), и рассказать-то о ней больше нечего. Еще можно указать лишь время задержки взрыва (примерно 4 секунды), но оно зависит от характеристик унифицированного запала.

Ф-1

Ф-1 и РГД-5 - две самые распространенные российские ручные гранаты. Отличаются они по назначению, а следовательно, и по своим техническим характеристикам. Ручная граната Ф-1 – оборонительная, еще про нее известно, что используется она для уничтожения живой силы противника. Два этих пункта диктуют вдвое больший вес. Согласно паспортным данным, осколки разлетаются на 200 метров, но это вовсе не означает, что внутри этого круга непременно будет уничтожено все живое. Вероятность поражения обратно пропорциональна расстоянию от эпицентра, этот закон распространяется и на ручные гранаты. России, а вернее, вооруженным силам страны, требуются различные виды вооружений для защиты национальных интересов, и сегодня существуют намного более эффективные средства поражения пехоты. Однако и о проверенных временем видах гранат забывать пока рано.

Общие моменты

Ручная граната Ф1, как и РГД-5, по своему устройству не отличается от общепринятой схемы. Корпус заполнен взрывчатым веществом - тротилом. Масса его у двух типов отличается. Казалось бы, чтобы тяжелые осколки разбросать дальше, требуется больше тротила. На самом деле это не совсем так, имеет значение способность «рубашки» удерживать ВВ внутри себя в процессе взрывной реакции. Поэтому ручная граната Ф1 содержит меньшую массу взрывчатки, имея более тяжелый корпус. Более полное сгорание тротила придает необходимое ускорение разлетающимся фрагментам. Несмотря на высокую прочность чугуна, нельзя рассчитывать на то, что среагирует все ВВ, а также на разрушение рубашки строго по намеченной насечке, что снижает поражающую способность заряда. Ручная граната РГД-5 при почти втрое меньшей массе содержит целых 110 грамм тротила. Общей чертой двух конструкций является применяемый запал УЗРГМ. Буква «У» означает «унифицированный». Устройство его простое, чем и объясняется высокая надежность срабатывания.

Как устроен запал

Для приведения в боевое положение гранат Ф-1 и РГД-5 обычно применяется унифицированный модернизированный запал УЗРГМ, включающий в себя ударный механизм. Внутри него находится капсюль, служащий для детонации основного заряда. В транспортном положении отверстие, предназначенное для запала, закрыто пластиковой пробкой, предохраняющей гранату от попадания внутрь грязи или песка. Сам ударный механизм выполнен в виде трубки, снабженной втулками, шайбами (они выполняют направляющую функцию), пружиной, ударником, спусковым рычагом и предохранительной чекой. По своему принципу срабатывания запал похож на обычный патрон, только меньшей мощности. Он как бы стреляет внутрь корпуса струей раскаленного порохового газа после того, как игла ударника проколет капсюль-воспламенитель. Для придания достаточной кинетической энергии служит сжатая стальная пружина, которая получает возможность распрямиться тогда, когда вынута предохранительная чека и отпущена скоба.

После срабатывания капсюля-воспламенителя в трубке начинает гореть пороховой столбик. Длится это примерно четыре секунды, затем настает черед другого капсюля, называемого детонатором. Как следует из его названия, именно он взрывает основной заряд.

Следует помнить о том, что в конструкции запала применен особый порох с большим содержанием селитры. Он может гореть с одинаковой скоростью (1 см/с) что на суше, что под водой.

Растяжки и ловушки

Коварный противник при отступлении или ведении оборонительных боев может применять ручные гранаты для минирования местности. Жертвами таких тактических приемов могут становиться как военнослужащие вражеской армии, так и мирные жители, поэтому, находясь в прифронтовой полосе, следует соблюдать особую осторожность. Наиболее распространенным способом минирования является так называемая растяжка, представляющая собой гранату (чаше всего РГД-5), закрепленную с помощью подручных средств на дереве, кусте или другой детали пейзажа, и проволоку, одним концом прикрученную к чеке-кольцу, а другим – к любому иному неподвижному предмету. Усики чеки при этом разогнуты, а предохранительная скоба находится в свободном состоянии. Этот примитивный способ опытный боец распознает сразу.

Ловушка устроена несколько иначе. Граната (РГД-5 или Ф-1), приведенная в боевое положение (с выдернутой чекой), укладывается в углубление, сделанное в грунте. Скоба во время минирования придерживается таким образом, чтобы ее можно было прижать каким-либо предметом, представляющим интерес для неприятеля. Поэтому, осматривая недавно занятую местность, нельзя трогать брошенное оружие, снаряжение или ящики, в которых, предположительно, находится продовольствие или медикаменты. Лучше всего привязать к подозрительным вещам веревку, посредством которой и сдвинуть их с безопасного места.

Надеяться на то, что при активации гранаты есть время, за которое можно успеть укрыться, не стоит. Существуют дополнительные вставки, которые ввинчиваются вместо обычного замедлителя, они при срабатывании вызывают мгновенный взрыв.

Особую опасность растяжки и ловушки представляют для детей и подростков.

Мифы и реальность

Кинематограф, как известно, искусство главнейшее, но характерным его недостатком бывает чрезмерная картинность действа.

К примеру, партизан незаметно для фашистов приводит в действие ударный механизм, вытащив чеку и отпустив предохранительную скобу. Такая ситуация в реальной жизни невозможна. Устройство ручной гранаты не подразумевает скрытности использования. Были попытки сделать бесшумный детонатор, но по причине высокой опасности использования таких боеприпасов от них отказались. Запал ручной гранаты в момент срабатывания издает довольно громкий хлопок, после которого и начинается отсчет оставшихся до взрыва секунд.

То же касается и красивой привычки некоторых киногероев выдергивать чеку зубами. Это не просто трудно, это невозможно, даже если проволоку предварительно распрямить. Сидит чека прочно, поэтому выдернуть ее можно лишь приложив немалое усилие.

Понятно и желание режиссера сделать из взрыва гранаты некое подобие Хиросимы. На самом деле звучит он, конечно, громко, но на открытой местности не так уж оглушительно. Столбов черного дыма, доходящего до неба, тоже обычно не наблюдается, если, конечно, от взрыва не загорелся склад ГСМ.

Ручная граната – устройство малопредсказуемое в своем убойном действии. Были случаи, когда выживали люди, оказавшиеся совсем рядом с ее взрывом, а других убивало за десятки метров от него случайным осколком на излете. Слишком много зависит от случая…

Источник: fb.ru

monateka.com

Ручные гранаты. Ручные осколочные гранаты. Ручная граната РГД-5. Ручная граната Ф-1

Население земли ведет войну повсевременно. Фактически нет в новейшей истории сколь бы то ни было длительного периода мира. То одна область планетки становится «жаркой», то другая, а иногда и несколько сходу. И всюду стреляют из стволов различного орудия, шумят бомбы, летят реактивные и ручные гранаты, причиняя ранения и погибели бойцам противоборствующих армий, а заодно и мирным жителям. Чем смертоносное средство проще и дешевле, тем оно почаще применяется. Автоматы, пистолеты, карабины и винтовки – вне конкуренции. А более смертоносный вид орудия – это артиллерия. Но более небезопасны и «карманные снаряды» – ручные гранаты. Если пуля, по всераспространенному у воинов воззрению, – дурочка, то об осколках и гласить нечего.

В нашем беспокойном мире каждый должен знать если не о том, как воспользоваться орудием, то, по последней мере, о его поражающих факторах, хотя бы для того, чтоб иметь шанс как-то от их защититься в случае чего.

Короткая история гранат

Ручные гранаты появились издавна, еще сначала пятнадцатого века, правда, тогда они назывались бомбами, а их устройство было достаточно простым. В глиняном корпусе, изготовленном по обыкновенной «горшковой» технологии, располагалось опасное вещество – порох либо горючая жидкость. Вся эта композиция снабжалась активирующим устройством в виде простого фитиля, а металась она в места большей концентрации врага. Смачный и нужный плод – гранат – вдохновил неведомого изобретателя, который усовершенствовал этот вид вооружений, начинив его, как зернами, поражающими элементами, а заодно и отдал ему имя. К середине семнадцатого столетия во всех армиях мира появились подразделения гренадеров. В эти войска брали молодцев отборного телосложения, больших и сильных. Эти требования диктовалось никак не эстетическими соображениями, хотя и о их монархи не забывали, просто ручные гранаты тех пор были томными, а кидать их необходимо было далековато. Кстати, техника этого дела отличалась от современной. Бомбу швыряли от себя по направлению снизу ввысь, движением, малость напоминающим деяния игрока в боулинг.

Появление современного прообраза

Время текло, технологии развивались, гранаты становились безопаснее для метателя, но причиняли больше вреда противнику. Толчком для развития их как вида малогабаритного вооружения стала Русско-японская война, начавшаяся в 1905 году. Поначалу бойцы обеих армий занимались изобретательством, сооружая смертоносные устройства из подручных материалов (бамбука, консервных банок и проч.), а потом в дело вступила военная индустрия. Во время схватки при Мукдене жители страны восходящего солнца в первый раз применили ручные осколочные гранаты с древесной ручкой, имевшей двойное предназначение: для удобства броска и стабилизации. Отныне началась глобальная карьера «карманной артиллерии».

«Лимонка» и ее макет

«Лимонку» изобрел англичанин Мартин Хейл. Устройство ручной гранаты приблизительно за столетие принципных конфигураций не перетерпело. Новаторство же заключалось в новеньком виде корпуса (либо «рубахи»), правильно поделенного на правильные геометрические сегменты числом 24. Революционность конструкции состояла и в способности использования для доставки боеприпаса к цели обыкновенной армейской винтовки. Лимонка Хейла стала прототипом современного подствольного снаряда.

Во время Первой мировой войны использовалась и другая мысль. Чтоб обезопасить метателя, к чеке на древесной ручке привязывался длиннющий шнур, средством рывка за который и выполнялась инициация запала. Создателем стал норвежец Аазен, но это его изобретение не получило предстоящего развития.

Основной схемой, которая употребляется и сейчас, стал принцип макета Хейла начала XX века. «Рубаха» рифленой сегментированной формы заполняется взрывчатым веществом. В центре есть круглое отверстие, в которое входит при завинчивании цилиндрический запал. Задержка детонации осуществляется за счет известной скорости горения порохового столбика, есть и такая нужная вещь, как предохранение от случайного срабатывания. Конкретно так устроены ручные осколочные гранаты в собственном большинстве, вне зависимости от страны производителя и марки.

Особые и боевые

Как и в мирной жизни, на войне каждый инструмент имеет свое предназначение. В сумке либо на поясе боец носит различные ручные гранаты. Фото русских и германских боец, вооруженных и экипированных, кинохроники, пропагандистские плакаты донесли до нас внешний облик этих смертоносных устройств 40-х годов, то лимонообразных, то схожих на моторные поршни.

Следующие десятилетия добавили контраста в их ассортимент: появились свето-шумовая, сигнальная, либо ручная дымовая лимонка, также начиненная слезоточивым газом. Это «человечное» орудие относится к нелетальным средствам, созданным для пленения противника либо преступников, также для обеспечения на поле боя подходящих критерий при отступлении либо маневре. Ситуации могут быть разными. К примеру, в случае необходимости отвода подразделения из небезопасной зоны под обстрелом при ясной погоде необходимо «напустить туману». Густой сероватый дым обеспечит лимонка РДГ-П. Под его пеленой бойцы сумеют совершить скрытный отход (либо даже обход) и выполнить боевую задачку с наименьшими потерями либо совсем без их.

Колоритная вспышка, сопровождаемая ужасным грохотом, ошеломит затаившегося бандита, и он утратит способность оказывать сопротивление представителям сил правопорядка. «Невольные слезы», совершенно как в древнем романсе, покатятся из глаз зачинщиков массовых беспорядков, лишат на время возможности отлично созидать, посодействуют милиции выполнить нелегкую работу по охране публичного порядка.

Но спецсредства – только малая часть всех ручных гранат. В главном орудие это боевое, а предназначено оно для нанесения наибольшего вреда бойцам неприятельской армии. При всем этом следует держать в голове, что искалеченный вояка для экономики страны-противника наименее желателен, чем убитый. Его необходимо вылечивать, пичкать протезами, подкармливать и проявлять заботу о семье инвалида. По этой причине современные ручные осколочные гранаты имеют относительно маленький заряд.

С гранатой против танка

Противотанковые средства все послевоенные десятилетия безпрерывно совершенствовались. Главной неувязкой всегда была необходимость приблизиться к бронированной машине на расстояние броска. Экипажи наступающей бронетехники интенсивно противодействовали таким попыткам, применяя различные средства угнетения живой силы противника. Сзади бежала пехота поддержки, что также не содействовало успеху метателей зарядов. Применялись самые различные средства – от бутылок с горючей консистенцией до достаточно хитроумных магнитных и липких устройств. Ручная противотанковая лимонка имеет большой вес. Во время Зимней войны финский штаб даже составил специальную памятку, согласно которой для поражения танка весом в 30 тонн (к примеру, Т-28) необходимо более 4 кг тротила, не считая корпуса. Из гранат делали связки, томные и небезопасные. Забросить таковой груз и не попасть под огнь курсового пулемета – задачка не из обычных. Возможность несколько понизить вес заряда появилась позднее, за счет особенной конструкции боевой части. Кумулятивная ручная противотанковая лимонка при ударе о броню испускает узконаправленный поток раскаленного газа, прожигающего металл. Появилась, но, другая неувязка. Сейчас бойцу требовалось метать собственный снаряд так, чтоб не просто попасть в цель, хлопотать необходимо было и об угле касания. В конечном счете, после возникновения реактивных гранатометов, от ручных противотанковых гранат отказались фактически все армии мира.

Для атаки и обороны

Идти с гранатой на танк – удел людей отважных. Другое дело – борьба с пехотой. Метание ручных гранат стало обязательным упражнением при прохождении курса юного бойца. В СССР этому учили даже школьников на уроках исходной военной подготовки. Зависимо от веса макета (500 либо 700 г), зачетная длина броска составляет до 25 м (для женщин) и 35 м (для юношей). Взрослый сильный боец может отправить заряд на полсотни метров, время от времени малость далее. Навязывается вопрос о том, какой должен быть поперечник (либо радиус) разлетания осколков, чтоб от их не пострадал сам метатель? Но есть и очередной нюанс – необходимость укрыться от поражающих частей. При ведении оборонительного боя у бойца есть возможность спрятаться в окопе, пригнувшись. Во время атаки быстро меняющаяся диспозиция не настолько благоприятна для внедрения такового действенного орудия, как ручная осколочная лимонка. Можно просто попасть в собственных. Потому для различных критерий боя сделаны два главных типа орудия: наступательное и оборонительное. Ручные гранаты Рф и СССР выполнялись конкретно по таковой градации.

Русские наступательные гранаты

Во время Величавой Российскей войны наши бойцы при пришествии (а время от времени и в критериях обороны) применяли осколочные РГН и РГ-42. В заглавии гранаты РГН даже обозначено ее основное предназначение (ручная лимонка наступательная). РГ-42 отличалась приемущественно геометрической формой (цилиндр) и наличием снутри корпуса свернутой металлической ленты с насечкой, которая при взрыве создавала огромное количество осколков. Запалы ручных гранат в нашей стране обычно унифицировались для упрощения внедрения и производства.

РГ-42 имела продолговатую рубаху с полусферическими окончаниями и также обладала особенными вставками, разбитыми на маленькие сегменты. Оба эталона поражали живую силу в радиусе 25 метров. Предстоящая модификация РГ-42 привела к упрощению конструкци
и.

Во время войны гранаты выполнялись с запалами, которые могли активировать основной заряд не только лишь через определенный временной просвет, да и при ударе. Эта особенность конструкции увеличивала опасность внедрения боевого средства, потому в последующих разработках от принципа ударной детонации русские конструкторы отказались.

РГД-5

В 1954 году на вооружение Русской Армии была принята ручная лимонка РГД-5. Охарактеризовать ее можно теми же эпитетами, что и фактически все эталоны российских оборонных технологий. Она ординарна, надежна и технологична. Боевой опыт показал, что создание лишнего количества поражающих частей нецелесообразно, полностью хватает и тех осколков, что образуются при разрушении наружной оболочки, изготовленной из узкой стали.

Ручная лимонка РГД и по своим тактико-техническим данным близка к собственной предшественнице РГН, но в основном неопасна, потому что не взрывается при ударе. Она так ординарна, что, кроме ее веса (0,31 кг) и радиуса разлета осколков (25-35 м), и рассказать-то о ней больше нечего. Еще можно указать только время задержки взрыва (приблизительно 4 секунды), но оно находится в зависимости от черт унифицированного запала.

Ф-1

Ф-1 и РГД-5 – две самые всераспространенные русские ручные гранаты. Отличаются они по предназначению, а как следует, и по своим техническим чертам. Ручная лимонка Ф-1 – оборонительная, еще про нее понятно, что употребляется она для поражения живой силы противника. Два этих пт диктуют в два раза больший вес. Согласно паспортным данным, осколки разлетаются на 200 метров, но это совсем не значит, что снутри этого круга обязательно будет уничтожено все живое. Возможность поражения назад пропорциональна расстоянию от эпицентра, этот закон распространяется и на ручные гранаты. Рф, а точнее, вооруженным силам страны, требуются разные виды вооружений для защиты государственных интересов, и сейчас есть намного более действенные средства поражения пехоты. Но и о испытанных временем видах гранат забывать пока рано.

Общие моменты

Ручная лимонка Ф1, как и РГД-5, по собственному устройству не отличается от принятой схемы. Корпус заполнен взрывчатым веществом – тротилом. Масса его у 2-ух типов отличается. Казалось бы, чтоб томные осколки разбросать далее, требуется больше тротила. По сути это не совершенно так, имеет значение способность «рубахи» задерживать ВВ в себе в процессе взрывной реакции. Потому ручная лимонка Ф1 содержит наименьшую массу взрывчатки, имея более тяжкий корпус. Более полное сгорание тротила присваивает нужное ускорение разлетающимся кускам. Невзирая на высшую крепкость чугуна, нельзя рассчитывать на то, что среагирует все ВВ, также на разрушение рубахи строго по намеченной насечке, что понижает поражающую способность заряда. Ручная лимонка РГД-5 при практически в три раза наименьшей массе содержит целых 110 гр тротила. Общей чертой 2-ух конструкций является используемый запал УЗРГМ. Буковка «У» значит «унифицированный». Устройство его обычное, чем и разъясняется высочайшая надежность срабатывания.

Как устроен запал

Для приведения в боевое положение гранат Ф-1 и РГД-5 обычно применяется унифицированный модернизированный запал УЗРГМ, включающий в себя ударный механизм. Снутри него находится капсюль, служащий для детонации основного заряда. В транспортном положении отверстие, созданное для запала, закрыто пластмассовой пробкой, предохраняющей гранату от попадания вовнутрь грязищи либо песка. Сам ударный механизм выполнен в виде трубки, снабженной втулками, шайбами (они делают направляющую функцию), пружиной, ударником, спусковым рычагом и предохранительной чекой. По собственному принципу срабатывания запал похож на обыденный патрон, только наименьшей мощности. Он вроде бы стреляет вовнутрь корпуса струей раскаленного порохового газа после того, как игла ударника проколет капсюль-воспламенитель. Для придания достаточной кинетической энергии служит сжатая железная пружина, которая получает возможность распрямиться тогда, когда вынута предохранительная чека и отпущена скоба.

После срабатывания капсюля-воспламенителя в трубке начинает пылать пороховой столбик. Продолжается это приблизительно четыре секунды, потом настает черед другого капсюля, именуемого детонатором. Как надо из его наименования, конкретно он взрывает основной заряд.

Сл
