Винтовка СВ-98. Обзор, фото, видео, характеристики.

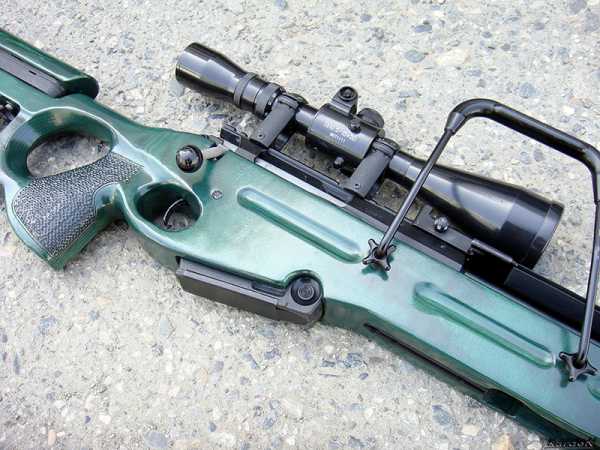

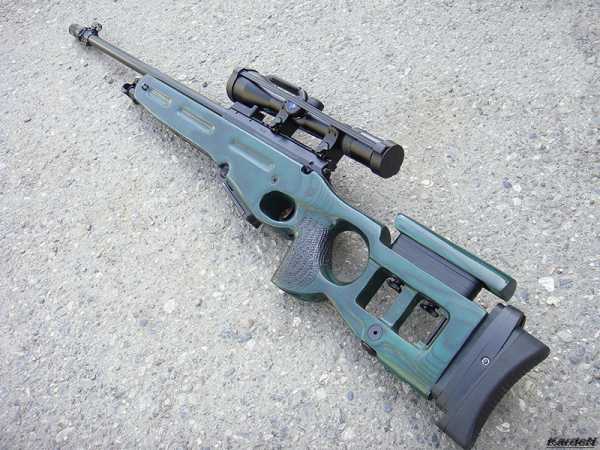

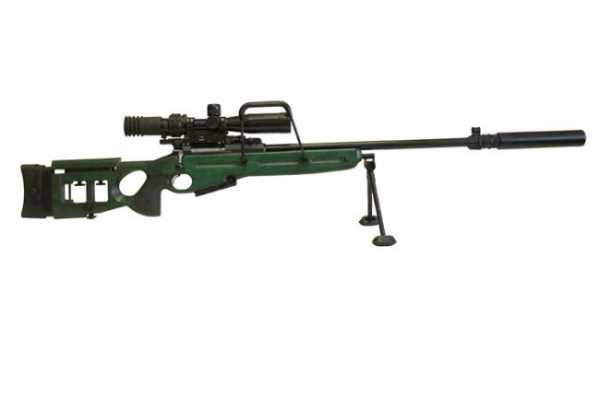

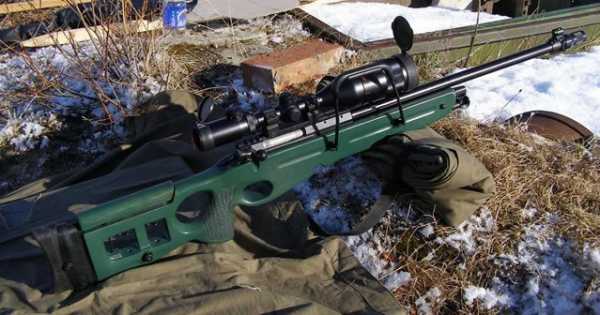

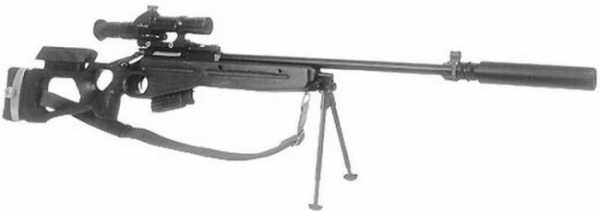

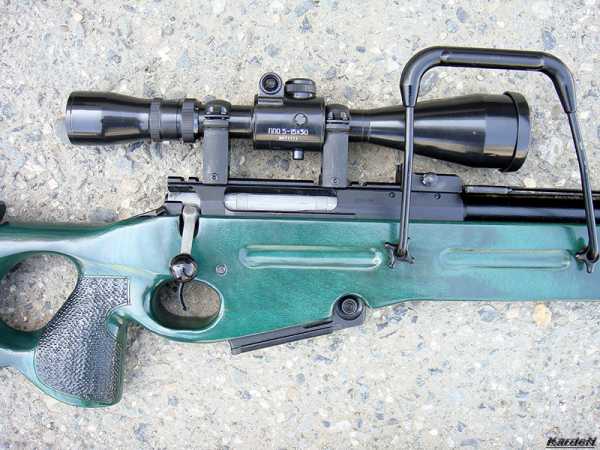

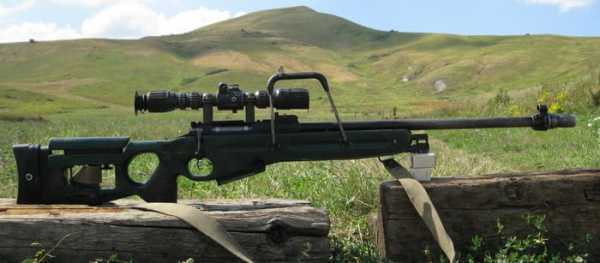

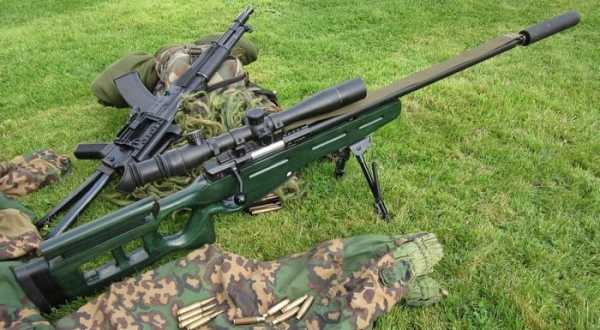

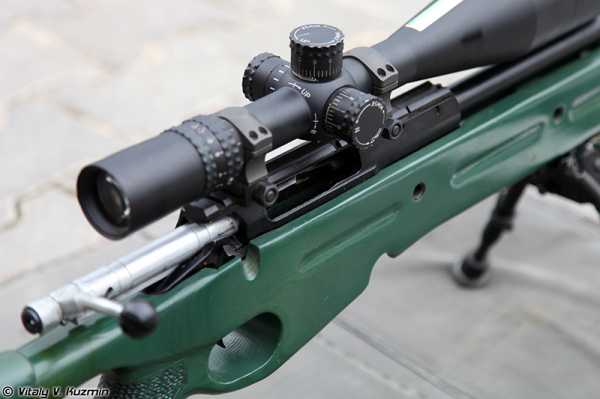

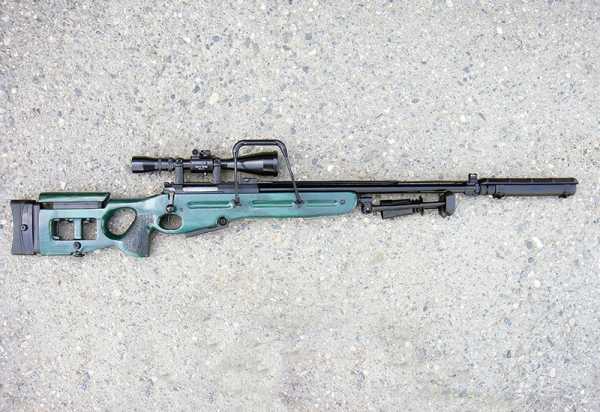

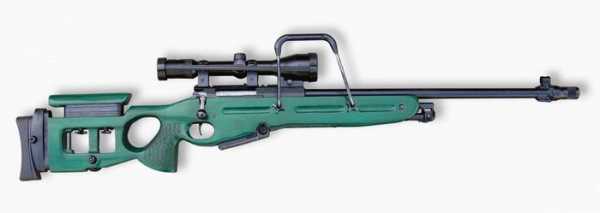

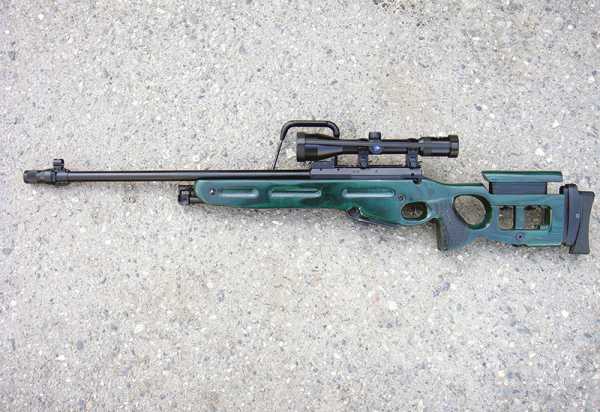

Фото винтовки СВ-98. Подборка №1
Фото винтовки СВ-98. Подборка №2
Фото винтовки СВ-98. Подборка №3
Обзор винтовки СВ-98

Винтовка СВ-98-российская магазинная винтовка с продольно-скользящим затвором. Из названия винтовки сразу СВ-98 понятно, что аббревиатура расшифровывается, как Снайперская Винтовка образца 1998-года.  Винтовка создавалась с 1998 по 2000 год под руководством Стронского Владимира Дмитриевича. Коллектив состоял из: Митрюкова Николая Андиановича, Голованова Михаила Юрьевича, и Стерхова Леонида Никитовича. С уходом Стронского на пенсию работы по созданию винтовку продолжил Голованов. Производство винтовки налажено в цехах концерта «Ижмаш». Винтовка предназначена для поражения незащищенной живой силы врага, а также в средствах индивидуальной бронезащиты (бронежилетах) на дальностях до 1000 метров.

Винтовка СВ-98 была создана на базе советской спортивной винтовки «Рекорд-1» образца 1972 года. Точней сказать, что была использована модель «Рекорд-СИЗМ/CIZM», которая была создана в 1995 года для стрелковой команды ЦСКА после распада СССР. Новая винтовка «Рекорд-СИЗМ/CIZM» отличалась от винтовки «Рекорд-1» съемным магазином на 10 патронов, так как предназначалась для соревнования по скорострельной стрельбе. На данный момент справедливо винтовку сравнивать с СВД, так как она должна массово поступать в армию РФ. Можно сразу сказать, что на фоне СВ-98 винтовка СВД проигрывает не значительно. Прогоришь только по прицельной дальности-800 метров у СВ-98 против 600 метров у СВД. При этом СВД уже имеется на складах, проверена временем и горячими точками по всему миру. Как правило принято считать, что «болтовые» винтовки предназначены для снайперских пар и одиночных снайперов(специалисты), а полуавтоматические винтовки, как правило предназначены для бойцов (малоподготовленные/среднеподготовленные), которые действуют в составе подразделений. Винтовка должна занять место между СВД и КСВК «Взломщик».

Конструкция и автоматика.

Винтовка СВ-98 создана по классической «болтовой» схеме: продольно-скользящий затвор ручной перезарядки. Данная конструкция заряжания/перезарядки положительно влияет на точность винтовки, так как нет автоматики, которая создает паразитические колебания. Плюс полуавтоматическая перезарядка забирает часть энергии выстрела для работы автоматики. Запирание патрона в патроннике происходит с помощи трех боевых поворотных упоров, после выстрела экстракция гильзы происходит вручную с последующим досыланием нового патрона. В затворе расположена отсекатель патронов из магазина и подпружиненный экстрактор гильз. Сам затвор покрыт кадмием для защиты от коррозии. Ударно-спусковой механизм имеет регулировку усилия спуска. Безопасность использования оружия обеспечивает предохранитель на ствольной коробке-позади затворной рукоятки, который блокирует УСМ и ход затвора. Ствола и патронник изготавливается посредством холодной ковки из цельной заготовки на австрийских станках GFM. Канал ствола не хромируется, что должно увеличивать ресурс ствола, при этом ресурс ствола достигает 10 000 выстрелов. Конструкция крепления ствола не подразумевает касания с ложа: ствол свободно вывешен. На конце ствола имеется резьба для установки дульного тормоза, специальной втулки для улучшения кучности. При необходимости можно установить глушитель. Имеется информация, что это не глушитель, а рассеиватель звука. Ложе винтовки изготовлено из авиационной фанеры, внутри которого располагаются складные сошки. Ложе винтовки имеет пистолетную рукоятку. Винтовка комплектуется противомиражной лентой, которая натягивается над стволом, что бы нагретый воздух не создавал искажения картинки в оптическом прицеле. Ложа винтовки изготавливается в двух вариантах: авиационной фанеры и алюминиевый «скелетон». В варианте из авиационной фанеры сошки прячутся внутри ложа. Приклад винтовки имеет регулируемый подщечник с подвижным затыльником. Винтовка имеет прицельную дальность на 1000 метров, уверенная прицельная дальность составляет 600-700 метров. Часто забывают указывать, что на кучности винтовки также влияет качество оптики. Точность винтовки на дистанции 300 метров при стрельбе снайперскими патронами составляет 0,5-0,75 угловых минуты, пули попадают в круг диаметров 7,6-8 см. опытные снайперы способны вести прицельный огонь на дистанции до 1200 метров, тут скорей речь про беспокоящий огонь. Питание винтовки боеприпасами происходит с помощи съемного 10-ги местного двухрядного коробчатого магазин. Магазин изготовлен из полиамида, с левой стороны магазина имеется отверстия для определения количества патронов в магазине. Магазин интересен еще тем, что крепление к винтовке происходит с помощи направляющего штыря внутри винтовки за который и происходит фиксация, а кнопка отстегивания находится на самом магазине. Для прицеливания используется открытий механический прицел с дистанцией от 100 до 600 метров с делением по 100 метров. По умолчанию винтовка комплектуется 7-кратным оптическим прицелом ПКС-07. Оптические прицелы крепятся к винтовке с помощи планки «Пикаттини», первые партии винтовок имели крепление «ласточкин хвост». Использование планки «Пикатинни» позволяет устанавливать различные оптические прицелы, а также прицелы ночного видения или тепловизоры. Винтовка имеет в комплекте центральную ручку для переноски, которая крепится с помощи «барашек».

Винтовка СВ-98 получилась ни хорошей и не плохой-предназначена, так как для стрельбы из нее используют обычные армейские патроны 7,62х54R и оптику ниже среднего класса. Для доведения до «ума» бойцам приходится докупать качественную оптику за свой счет. Использование штатного патрона не делает ее высокоточной, так как для этого требуются более мощные патроны типа 338 Lapua Magnum (данная модель винтовки СВ-98М-338 производится на экспорт с 2000 года).

Винтовка СВ-98 не сможет даже на половину заменить СВД, которую знают все бойцы и требуют более длительного обращения для познания ее бойцами. Если быть честным, то винтовка «Мосина» 1910 года по ТТХ не уступает СВ-98, а при современных технологиях производства дала бы фору, а с учетом цены производства «Мосинки» на фоне СВ-98-«Мосинка» стоит копейки…….простите, ОЦ-48-это и есть «современная Мосинка». К сожалению не найти ТТХ для СВ-98М-338, так как уже используется более мощный патрон, который предназначен для стрельбы на реальные 1300 метров.



Модификации винтовки СВ-98:

• СВ-98М-338 выпускается под патрон .338 Lapua Magnum с 2000 года
• КО-13 «Рекорд»-гражданская версию винтовки с ложей из фанеры, выпускается в 2010 года
• СВ-98 с дюралевым ложе, выпускается с 2013 года
• СВ-98 с облегченным дюралевым ложе «скелетон» и пластиковым ложе

ТТХ Снайперской Винтовки СВ-98

Количество выстрелов	10 патронов
Калибр ствола	7,62х54-мм, 650-мм длина ствола
Боевая скорострельность	30 выстрелов в минуту
Максимальная скорострельность	нет данных
Прицельная дальность	1000 метров
Максимальна дальность стрельбы	3800 метров
Эффективная стрельба	600 метров
Начальная скорость вылета	815 м/с
Автоматика	ручная, продольно-скользящий ствол
Вес	6,5 кг-сухой+0,6 кг-прицел+0,2 кг-магазин с патронами
Энергия пули	3500 Дж
Размеры	1200 мм



warbook.info

Винтовка СВ-98 ТТХ. Фото. Видео. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес

СВ-98 (Индекс ГРАУ — 6В10) — российская магазинная снайперская винтовка, была разработана коллективом  НПО «Ижмаш» (ныне — «Концерн Калашников») под руководством Владимира Стронского в 1998-2000 году на базе спортивной винтовки Рекорд-CISM. Оружие предназначено для высокоточного уничтожения живой силы противника на дальностях до 1000 метров. В 2013 году оружие подверглось незначительной модификации.

СВ-98 — видео

В 2013-2014 году на основе спортивной винтовки «Рекорд-338» и с учетом опыта, полученного при создании СВ-98 и опытного образца СВ-98М-338, была разработана снайперская винтовка СВ-338 под патрон большего калибра, которая предназначена для уничтожения живой силы противника, в том числе защищенной средствами индивидуальной бронезащиты на дистанциях до 1500 метров.

Конструкция СВ-98

Массивный цилиндрический ствол изготовлен методом холодного редуцирования, его наружная поверхность не подвергается механической обработке в целях избегания неблагоприятного влияния на кучность.

Канал ствола и патронник не хромируются с целью достижения лучшей кучности стрельбы (так как при хромировании происходит снижение точности получаемого внутреннего профиля ствола и, как следствие, ухудшение кучности). Минусом является то, ресурс выработки ствола без хромового покрытия несколько снижается, в данном случае этот показатель составляет 3000 выстрелов, да и сам ствол при такой технологии требует более внимательного отношения к себе в плане ухода/чистки.

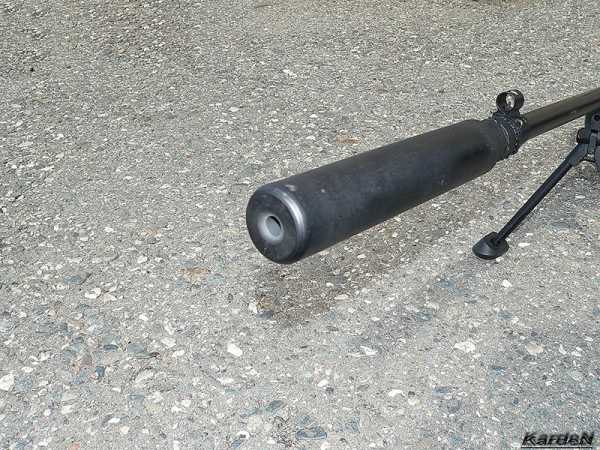

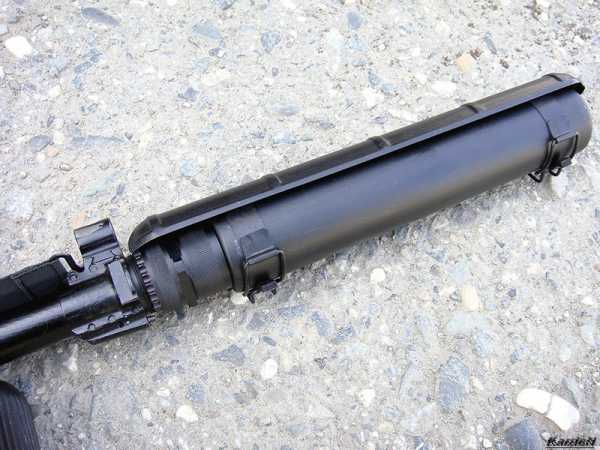

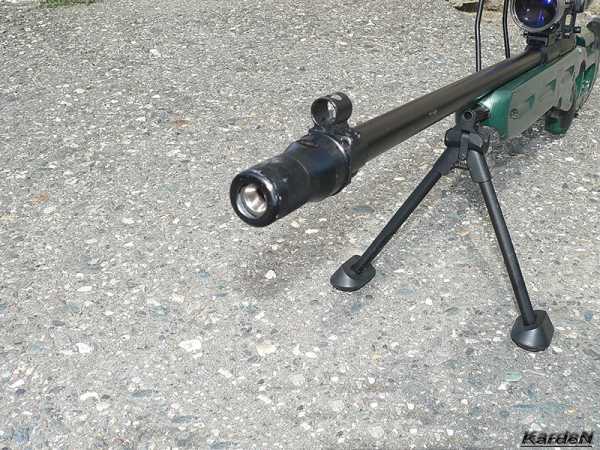

На дульный срез ствола крепится тормоз-компенсатор либо тактический глушитель. Если в этом нет необходимости, на дуло наворачивается защитная втулка-заглушка. Особенность этой необычной на вид втулки в том, что, благодаря особенности резьбы, она создает определенное напряжение на дульном срезе, что в свою очередь улучшает точность огня. Над стволом может крепиться противомиражная лента.

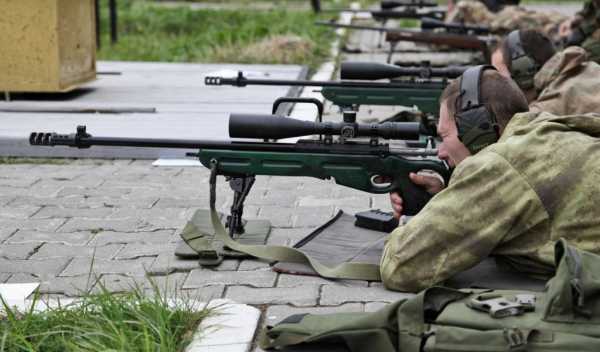

7,62мм снайперская винтовка СВ-98 в Соревнования по Снайпингу, посвященные празднованию Дня оружейника



Весьма оригинальным решением винтовки СВ-98 является конструктивное оформление узла крепления магазина: магазин в передней части крепится на специальную стойку, запрессованную в ствольной коробке. В стойке смонтированы защелка с пружиной, которые при присоединении магазина сцепляются с металлической втулкой, заармированной в отверстие корпуса магазина и плотно поджимают сам магазин к ствольной коробке. Таким образом обеспечивается простое, стабильное и надежное крепление магазина к винтовке.

Нижняя поверхность ствольной коробки, которой она укладывается на ложе, имеет специальную диагональную насечку, пересекающую саму себя крест-накрест. Основная функция этой насечки состоит в том, что при укладке коробки со стволом, она при помощи специального соединительного материала надежно крепит винтовку в желобе ложа, образуя при этом практически монолитное соединение ствольно-затворной группы с прочной ложей.

Кроме того, снизу, на ствольной коробке, имеется специальный опорный выступ, которым также обеспечивается стабильное положение частей оружия друг относительно друга.

Таким образом, на выходе получилась система укладки винтовки, в которой при нормальной затяжке двух крепежных винтов (одного в вышеупомянутый выступ, а другого в хвостовик коробки), обеспечивает возможность достижения достаточно высокой кучности стрельбы, когда каждый выступ ствольной коробки находится в «своем» углублении на ложе.

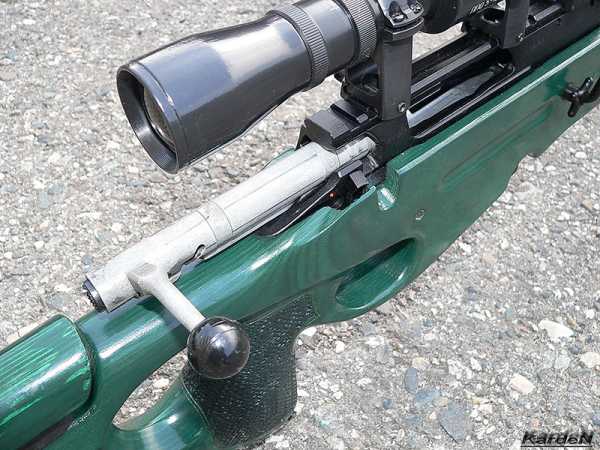

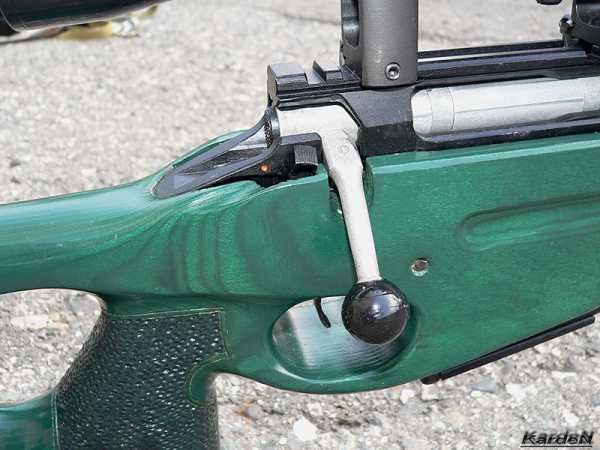

Оружие работает по схеме продольно скользящего поворотного затвора с тремя симметрично расположенными боевыми упорами, заходящими в ответные упоры в ствольной коробке и обеспечивающими прочное запирание канала ствола при выстреле. Запирание производится поворотом рукояти затвора на угол в 60°.

Нижний боевой выступ затвора, как на винтовке Мосина обр. 1891/30 г., играет роль досылателя патрона в патронник. Проблема, известная ешё Сергею Ивановичу Мосину и решенная на его винтовке отсечкой-отражателем, в СВ-98 решена очень просто — посредством вращаюшейся планки, смонтированной на цилиндрической части затвора.

Планка подогнана к досылателю затвора вплотную, и после прохождения им патронов, находящихся в магазине, продолжает поджимать патроны тем самым не давая им подняться под действием подающего механизма и препятствовать движению затвора при открывании утыканием в досылатель. Для того чтобы планка не отслеживала движение затвора при отпирании-запирании, она связана с затвором двумя кольцами, входящими в канавки на цилиндрической части затвора, и, благодаря им, может независимо вращаться относительно затвора, оставаясь в нижнем пазу коробки.

Выбрасыватель Г-образной формы, качающегося типа, расположен в правом верхнем упоре затвора и вращается под действием пружины на жестко закрепленной оси. Отражатель стержневого типа (как в знаменитом германском 7,92 мм едином пулемете MG-42) свободно перемешается в отверстии в затворе, его ход ограничивается при помощи поперечного штифта, запрессованного в затвор. Отверстие для перемещения отражателя выходит в чашечку затвора и расположено напротив выбрасывателя.

Ударник с бойком взводятся посредством спирали, расположенной на затворе. Они находятся внутри затвора вместе с боевой пружиной. На ударнике выполнен боевой взвод для взаимодействия с ответной поверхностью шептала. На заднем торце затвора имеется указатель взведения, представляющий собой подпружиненный стержень, выступающий за торец при взведенном ударнике.

Спусковой механизм винтовки СВ-98 унаследован от спортивных винтовок «Рекорд» и обеспечивает стабильные характеристики спуска и широкий диапазон варьирования ими (общий ход 1.5-2 мм, усилие спуска 1,0-1,5 кгс. усилие предупреждения 0,5-0.7 кгс).

Принцип работы спускового механизма — так называемый «самовыжим», который доминирует в конструкциях спусковых практически всех спортивных винтовок как обеспечивающий независимость характеристик спуска (усилие спуска, холостой и рабочий ход) от усилия боевой пружины.

Работа такого механизма заключается в том, что шептало вместе с его пружиной, может быть «выжато» давлением, оказываемым боевой пружиной на боевой взвод. До момента производства выстрела, шептало от перемещения удерживает какой-либо конструктивный элемент (в нашем случае рычаг шептала), а при нажатии на спусковой крючок этот элемент выводится из контакта с шепталом, позволяя ему переместиться с пути движения ударника.

Единственное конструктивное отличие спускового механизма от спортивного варианта заключается во введении предохранителя в конструкцию винтовки. Двухпозиционный предохранитель расположен в ствольной коробке, ближе к её хвостовой части, с правой стороны. Предохранитель врашается на оси в ствольной коробке и имеет два выступа. В положении предохранения верхний выступ заходит в паз на затворе и блокирует его перемешение, а нижний встает под шептало и не дает перемешаться ему и спусковому крючку, исключая возможность производства выстрела.

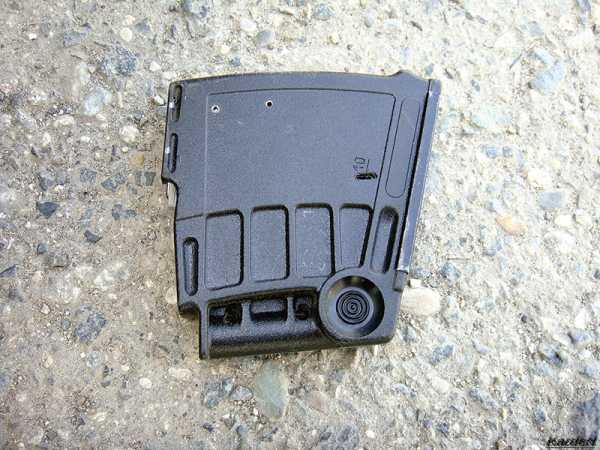

Двухрядный магазин емкостью 10 патронов исполнен из стеклонаполненного полиамида с металлическими вкладышами, который по принципу работы достаточно серьезно отличается от широко распространенных в мире конструкций. Привычная призматическая или пластинчатая пружина заменена рычажным элементом, состоящим из четырех рычагов, соединенных между собой осями попарно по центру. Пары соединены друг с другом в концах рычагов. Получается своеобразная рычажная цепь, где в основании каждой пары на тех же осях установлены пружины кручения, которые стремятся разжать рычаги. Нижние рычаги по радиусам выполненным на их концах, упираются в крышку магазина, а верхние — в металлический подаватель, который, в свою очередь, под действием этой рычажной системы поджимает патроны к закрылкам.

Основное преимущество такой системы подачи — в ее компактности. В сложенном состоянии рычажный элемент имеет высоту всего 8 мм. Обыкновенная призматическая пружина не позволяет получить такую высоту в поджатом состоянии. Такая конструкция позволила сделать магазин компактным по высоте (170 мм) и полностью убрать его за контур ложи. Патроны в магазине, расположенные в шахматном порядке, подаются в патронник без перестроения.

Открытые прицельные приспособления представляют собой мушку в намушнике и регулируемый целик, оптический прицел устанавливается на направляющую типа Picatinny rail в верхней поверхности ствольной коробки.

С правой стороны ложа имеется складывающаяся ручка для переноски оружия. Приклад винтовки регулируется по своей длине, высоте упора для щеки, а также снабжен выдвижной третьей опорой.

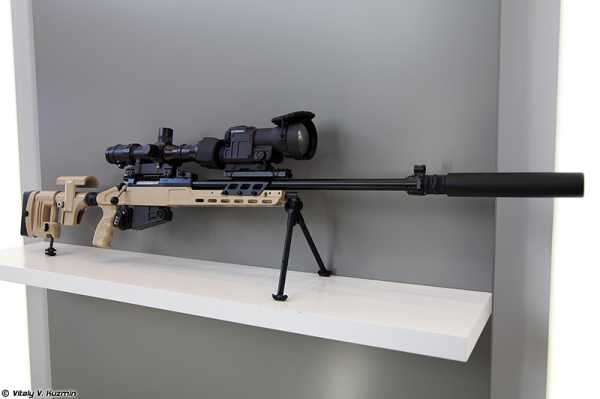

В 2013 году винтовка претерпела минимальную модернизацию: вместо ложи из высокопрочной многослойной авиационной фанеры, оружие получило ложу из алюминиевых сплавов. Алюминиевые сплавы более стабильны при резких перепадах температур, поэтому замена ложи положительно повлияла на кучность стрельбы в экстремальных условиях ведения боя. Также, оружие получило дополнительную планку Пикатинни и тактический глушитель новой конструкции, еще больше снижающего звук выстрела.

Как показали проведенные тесты, кучность стрельбы модернизированной СВ-98 по итогам серии из 10 выстрелов целевыми патронами находится в пределах 0,5 МОА и лучше, а российским снайперским патроном типа СЦ-8 — в пределах 1 МОА (угловой минуты).

В дальнейшем, планируется оптимизировать ствольную коробку винтовки в целях повышения ремонтнопригодности оружия.

В модели снайперской винтовки СВ-338 можно наблюдать удлиненную планку Пикатинни, современный многогранный обвес с вентиляционно-крепежными отверстиями и отделяемый приклад.

Снайперская винтовка СВ-98 в Сирии



Варианты СВ-98

Снайперская винтовка ВСВ-338



— в 2000 году был создан опытный образец винтовки СВ-98М-338 под патрон .338 Lapua Magnum

— в 2010 году начат малосерийный выпуск гражданской модификации винтовки под наименованием КО-13 «Рекорд» (на стволе отсутствует крепление для глушителя).

— в 2013 году «Ижмаш» модернизировал винтовку. В отличие от предшественника, модернизированная СВ-98 получила новую эргономичную ложу из дюралюминиевого сплава.

— в 2014 году на оружейной выставке Eurosatory-2014 в Париже был представлен демонстрационный образец ещё одного варианта исполнения СВ-98 — с облегчённым ложем скелетного типа, регулируемым прикладом из пластмассы цвета, складными сошками и оптическим прицелом DH 3-12х50 со съёмной тепловизионной насадкой «Дедал-ТА2»

На вооружении

— Россия: применяется специальными подразделениями Минобороны, Минюста, МВД, ФСО, ФСБ. В декабре 2012 года был размещён заказ на поставку 49 шт. для спецназа ФСКН

— Армения: закуплено 52 шт. в 2010 году

Тактико-технические характеристики СВ-98

— Принят на вооружение: 2003
— Конструктор: В. Стронский
— Производитель: Ижмаш
— Годы производства: 2004 — н.в.

Вес СВ-98

— 6,2 кг

Размеры СВ-98

— Длина, мм: 1270 мм
— Длина ствола, мм: 650 мм

Патрон СВ-98

— 7,62×54 мм R;
— 7,62×51 мм NATO
— .338 Lapua Magnum

Калибр СВ-98

— 7,62 мм; .338

Скорострельность СВ-98

— 10 выстрелов/мин

Скорость пули СВ-98

— 820—860 м/с

Дальность стрельбы СВ-98

— 1000 метров (прицельная)

Емкость магазина СВ-98

— 10 патронов, отъёмный коробчатый

Прицел: открытые мушка и регулируемый целик



Фото СВ-98

Добавить комментарий

oruzhie.info

Ижевское оружие. Снайперская винтовка «СВ-98» » Военное обозрение

Снайперская винтовка СВ-98 разработана отделом главного конструктора ОАО «Концерн «Ижмаш», авторским коллективом под руководством Владимира Стронского, на базе спортивной 7.62-мм винтовки Рекорд-CISM. Внешне и конструктивно новая модель многое заимствовала от высококлассной спортивной винтовки «Рекорд-308-СИЗМ».

СВ-98 предназначена для поражения появляющейся, движущейся, открытой и демаскированной, незащищённой и снабжёнными средствами индивидуальной бронезащиты живой силы противника на дальности до 1000 м.

СВ-98 представляет собой неавтоматическую магазинную винтовку, сконструированную по классической компоновке.

Ствол вместе с патронником изготовлен методом горизонтальной холодной ковки из цельной заготовки. Ствол СВ-98 холоднокованый по последнему слову в области технологии на машинах GFM австрийской фирмы из города Steyr. Весь техпроцесс ковки управляется по программе от компьютера. Даже постановку ствольной заготовки и снятие ствола осуществляется автоматически, при помощи робота. После ковки и необходимой выдержки (ствол должен «отстояться» для снятия создаваемых при ковке внутрикристаллических напряжений), канал ствола хонингуется, и только потом поступает на термообработку. Канал ствола не хромируется, что, хоть и снижает его живучесть, но зато существенно повышает кучность огня — в пределах от 60 до 70 мм при стрельбе группами по 10 выстрелов на 300 метров. Ствол соединяется с прямоугольной коробкой посредством четырех штифтов. Вся эта конструкция крепится к ложементу двумя винтами. Ствол при этом остается свободно вывешенным. Ствол плавающего типа — обычное решение для высокоточного оружия. На стволе имеется место крепления дульного тормоза или глушителя. Усилие спуска регулируется.

Дульный срез может оснащаться глушителем. Если в этом нет необходимости, на дуло наворачивается защитная втулка. Особенность этой необычной на вид втулки в том, что, благодаря особенности резьбы, она создает определенное напряжение на дульном срезе, что улучшает точность огня. Кучность, кстати, улучшается и при использовании глушителя. В качестве альтернативы и глушителю, и втулке может устанавливаться пламегаситель. Глушитель предназначен для снижения уровня демаскировки снайпера, полного подавления дульного пламени. Немаловажно и то, что глушитель не ухудшает кучность стрельбы и снижает энергию отдачи примерно на 30%, что делает стрельбу из винтовки более комфортной.

Затвор имеет три боевых упора. Ударно-спусковой механизм спортивного типа, с регулировкой усилия спуска. Предохранитель на СВ-98 — двухпозиционный, расположен в ствольной коробке, ближе к её хвостовой части, с правой стороны, сзади затворной рукоятки. Он блокирует одновременно и УСМ, и ход затвора. Тип огня — одиночный. Перезарядка ручная.

Питание осуществляется из коробчатого отъемного 10-местного магазина, на его левой стенке имеются отверстия с маркировкой, по которым снайпер может определить количество имеющихся в его распоряжении боеприпасов. Магазин имеет направляющий механизм, который облегчает его примыкание в боевой ситуации и «в слепую». Ход магазина — прямой, а не как у СВД с поворотом от зацепа в сторону защелки. Магазин винтовки двухрядный, отлит из стеклонаполненного полиамида с металлическими вкладышами. Привычная призматическая или пластинчатая пружина заменена рычажным элементом, состоящим из 4-х рычагов, соединённых между собой осями попарно по центру. Магазин в передней части крепится на стойку, которая запрессована в ствольной коробке. В стойке смонтированы защёлка с пружиной, которые при присоединении магазина сцепляются с металлической втулкой, заармированной в отверстие корпуса магазина и плотно поджимают сам магазин к ствольной коробке. Таким образом, обеспечивается простое, стабильное и надёжное крепление магазина на винтовке.

Винтовка штатно оснащается открытыми прицельными приспособлениями — мушкой в намушнике и регулируемым целиком. Мушка (регулируется по вертикали и горизонтали) и целик открытого типа со шкалой дистанций от 100 до 600 м. с шагом через каждые 100 м. Основание мушки — оригинальной конструкции, но сама мушка и заднее прицельное приспособление полностью заимствованы от СВД. Однако в отличие от винтовки Драгунова СВ-98 имеет иную систему монтажа оптического прицела. У СВ-98 прицел крепится сверху непосредственно на коробку при помощи устройства, широко известного как «ласточкин хвост». Коробка несет на себе верхнюю монтажную планку для прицелов. Это может быть и 7-кратный ПКС-07, и более мощный панкратический «Гиперон», сработанный по схеме 3-10Х42. Для ночных операций на винтовку ставится целая гамма приборов ночного видения.

Цевье винтовки СВ-98 имеет два продолговатых вентиляционных отверстия. Пистолетная рукоятка сделана с насечкой. Приклад полностью регулируется и подгоняется под индивидуальные эргономические данные стрелка. Для этого предусмотрена подъемная щека и подвижной затыльник. Винтовка оснащена регулируемой деревянной ложей (регулируется положение затыльника приклада, положение упора под щеку). В передней части ложи имеется крепление для складной двуногой сошки.

Снайперская винтовка СВ-98 разработана под разные виды боеприпасов, как отечественных, так и зарубежных производителей.

Обычная комплектация винтовки включает в себя прибор малошумной стрельбы (ПМС), ремень и рукоятку для переноски, противомиражный ремень и козырек-отражатель на глушителе, комплект принадлежностей для чистки и кронштейн для оптического прицела.

Существует вариант исполнения винтовки с популярной в мире и являющейся стандартом НАТО, планкой «Piccatini»,ещё называемой «Weaver rail»(«w.r.» — «направляющая Уивера»).

Винтовка обладает высокой точностью, хорошей устойчивой кучностью боя. На дистанции 300 м настреливает группы по 10 выстрелов в каждой (патроны не ниже класса «Экстра») в круг с поперечником 55 мм. Штатным снайперским патроном стрелок легко укладывает все выстрелы в круг диаметром 120-130 мм на 300 м. Опытный снайпер способен с первого выстрела поразить ростовую мишень на дистанции до 1200м.

Снайперская винтовка СВ-98 прошла все сертификационные испытания, использовалась в реальных боевых операциях и находится на вооружении подразделений специального назначения Минюста, МВД, ФСБ — там, где требуется высокая точность огня.

Калибр, мм 7.62x54R 7.62 (.308Win)
Вес без патронов и оптики, кг 5.50
Длина, мм
— без глушителя 1270
— с глушителем 1445
Длина ствола, мм 650
Начальная скорость пули, м/с 820
Прицельная дальность стрельбы, м 1000
Скорострельность, выстр/мин 10
Емкость магазина, кол. патронов 10

topwar.ru

снайперская винтовка, (ТТХ) технические характеристики, калибр, прицельная дальность, скорострельность

СВ – это боевое оружие, созданное с целью поражения живой силы противника в условиях боевого столкновения. Поэтому есть основные требования, предъявляемые к снайперскому оружию: точность, мощность и надежность. Требованиям этим отвечает российская СВ-98. Грамотное применение ее в бою позволяет выполнить поставленные перед подразделением задачи и даже решить исход сражения.

Винтовка нашла свое применение и в подразделениях МВД и даже в министерства юстиции. Не брезгуют им и спецподразделения ФСБ. Можно сказать, что СВ-98 нашла свою нишу.

Содержание статьи

История создания винтовки

В Российской армии основной снайперской винтовкой остается СВД. На вооружение она принята еще в 1963 году. Сегодня она устарела по одному из главных показателей – точность стрельбы. Хотя СВД прочная, надежная и обладает большой скорострельностью.

Разработкой новой винтовки занялся в 1998 г. коллектив конструкторов завода «Ижмаш» под управлением В. Стронского. После того как он вышел на пенсию работа продолжилась уже под начальством Михаила Голованова. В 2000 году изделие было запущено в серийное производство.

Аббревиатура расшифровывается как снайперская винтовка, т. е. СВ-98, цифры – год разработки.

В основе всей этой разработки лежит испытанная временем винтовка конструкции Мосина, хотя фактически от неё используется только конструкция затвора. Все остальное в ходе многочисленных модернизаций настолько видоизменилось, что найти общие черты практически невозможно.

Прототипом СВ стала «болтовка» для спортсменов 1972 года «Рекорд-1». После внесения в её конструкцию необходимых изменений на свет появилась новая снайперская винтовка СВ-98, снайперская винтовка прошла очередную модернизацию в 2013 г. в результате были внесены следующие усовершенствования:

• приклад и ложе выполнены из алюминиевого сплава;
• установлено новое крепление для навесного оборудования;
• установлен глушитель с высокими показателями бесшумности.

Все эти внешние усовершенствования сделали снайперскую винтовку СВ-98 еще более удобной.

Конструкция

В отличие от СВД, это неавтоматическое оружие. Затвор продольно-скользящего типа. Эта особенность СВ-98 позволяет увеличить точность стрельбы, так как автоматика вызывает колебания винтовки, что уменьшает прицельность.

Есть целый ряд и других конструктивных особенностей

1. Ствол изготовлен на высокоточных зарубежных станках, методом холодной ковки с последующим хонингованием, поверхность ствола не хромируется, это снижает ресурс ствола, кроме того значительно снижает его коррозионную стойкость. Но в тоже время повышает кучность стрельбы из него.
2. Сконструирована так, что ствол совершенно не касается ложи, что также увеличивает точность стрельбы. Так называемый «плавающий ствол», обычный способ крепления вызывает внутренние напряжения металла в местах касания ложа, незначительно искривляя ствол при нагреве. Это влияет на кучность стрельбы.
3. Штифты соединяют ствол и ствольную коробку.
4. Ложе изготовлено из надежной авиационной фанеры.

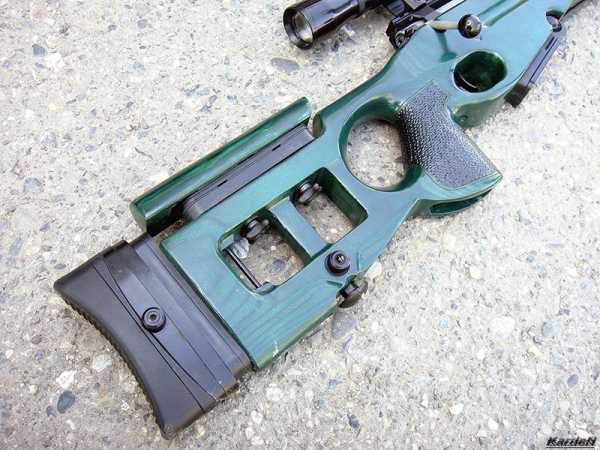

5. У приклада имеется затыльник, а также под щеку упор.
6. Ложе со ствольной накладкой имеет эргономическую форму, для охлаждения ствола и вентилирования околоствольного пространства в цевье прорезаны отверстия.
7. Полиамидный магазин содержит десять патронов. Имеется специальное отверстие, которое дает возможность контролировать количество патронов, а крепление магазина очень надежно. Сам магазин двухрядный.
8. На этом карабине есть хорошие прицельные приспособления, которые позволяют, даже среднему стрелку вести точный огонь по целям без оптического прицела. Состоит это приспособление из мушки, намушника, целика со шкалой.
9. Прицелы ПКС-07, «Гиперон», а также ночные и тепловизионные могут быть установлены на снайперской СВ-98, винтовке у профессионала.
10. В комплект также входит противомиражная лента, с помощью нее можно вести прицельный огонь, даже при высокой интенсивности стрельбы. Её задача рассеивание тёплого воздуха от нагретого ствола.

Данные конструктивные особенности сделали винтовку СВ-98 калибра 7,62 отличным оружием для спецподразделений МВД, ФСБ и Минюста.

Тактико-технические характеристики в сравнении

В нижеприведенной таблице ТТХ шести видов снайперских винтовок, в том числе двух иностранных. Для сравнения приведены данные и крупнокалиберной винтовки КСВК.

Технические характеристики	СВ-98	СВД	«Винторез»	КСВК	Remington700	Blaser93
Калибр	мм 7.62x54R 7.62	мм 7.62x54R	9х39 мм	12,7 мм	7.62×51 мм	7.62×51 мм
Вес	5,5 кг (без оптики и патронов)	4,5 кг	2,6 кг	12,5 кг	3,5 кг	5 кг
Длина	1270 мм	1220 мм	894 мм	1420 мм	1055 мм	1020 мм
Длина ствола	650 мм	565 мм	200 мм	1000 мм	660 мм	406 мм
Начальная скорость пули	820 м/с	830 м/с	292 м/с	770 м/с	800 м/с	850 м/с
Прицельная дальность	1000 м	1200-1300 м	400 м	1500 м	800 м	800 м
Скорострельность	10 выстр/мин	30 выстр/мин	800 выстр/мин	10 выстр/мин	10 выстр/мин	10 выстр/мин
Кол. патронов в магазине	10	10	20	5	4 – 6	10 – 30

Как видно показатели однотипного по отношению к св 98 оружия не сильно разнятся.

Применяемые боеприпасы и след в истории создания стрелкового оружия

Для этой винтовки подходит классический патрон 7,62х54, который является основным и для СВД.

В опытном образце СВ-98М-338 применяется финский целевой патрон повышенной мощности 338 Lapua Magnum. Т. е. карабин вполне приспособлен как к отечественным, так и зарубежным боеприпасам.

Это современная российская винтовка, созданная на базе спортивного оружия и уже хорошо себя зарекомендовавшая в боевых операциях.

Пока в российской армии первенство остаётся за СВД, но будущее за СВ-98. В первую очередь это связано с тем, что оружие с ручной перезарядкой по умолчанию с высокой кучностью в отличие от самозарядного.

В полуатоматическом, колебания затворного механизма увеличивает разброс пуль на дистанции. В тоже время СВ-98 уже имеет плавающий ствол, что на настоящее время является признаком высокоточного снайперского оружия.Но, тем не менее, не стоит думать, что СВ-98 панацея, этот вариант оружия скорее представляет собой полицейскую винтовку, слабо подходящую для решения общевойсковых задач.

Видео

warbook.club

Прямо в яблочко. Чем винтовка СВ-98 лучше СВД? | Армия | Общество

Озвученный генерал-майором ВДВ Александром Шушукиным отказ Военно-десантных войск России от проверенной временем снайперской винтовки Драгунова (СВД) в пользу винтовки СВ-98 многих поставил в тупик. Казалось бы, зачем отказываться от оружия, которое зарекомендовало себя исключительно хорошо? Попробуем разобраться, чем же новинка так привлекла военных.

История создания

Снайперская винтовка СВ-98 была разработана концерном «Ижмаш» в 1998 году под руководством Владимира Стронского. Базой для неё послужила советская спортивная винтовка «Рекорд», образца 1972 года. Точнее, её модификация «СИЗМ», созданная уже после распада СССР для сборной команды ЦСКА, выступающей по программе Международного стрелкового союза; от своего однозарядного прародителя «Рекорд-СИЗМ» отличается наличием отъёмного десятиместного магазина. Появление новой многозарядной винтовки под стандартный российский патрон 7,62×54 не могло не заинтересовать армию. Особенно учитывая чемпионскую точность «Рекорда».

Легендарной СВД вскоре придётся уйти на заслуженную пенсию. Фото: Commons.wikimedia.org Дело в том, что винтовка СВД, при всех её неоспоримых плюсах, является детищем доктрины глобальной войны. Чего стоит крепление штыка, ставшее притчей во языцех! Да, советский снайпер должен был ходить в штыковую атаку вместе со всем отделением — он не был самостоятельной фигурой на поле боя. Соответственно, требования к СВД были общеармейскими; винтовка получилась скорострельной, надёжной, очень прочной, но не очень точной по снайперским меркам. Скажем так, она способна уверенно поразить грудную мишень на 500 метрах, но не более того. Попадание на этой же дистанции в неосторожно высунутую вражью голову — уже игра случая.

И если в 60–80-х годах недостаток точности нивелировался несовершенством прицелов, то с развитием оптики потенциала СВД стало не хватать. Тем более, опыт «горячих точек» последних десятилетий заставил командование изменить взгляд на применение армейского снайпера. Из обычного бойца, усиливающего огневую мощь отделения, он постепенно превращается в специалиста, решающего особые задачи, находясь вне досягаемости вражеского огня.

После Великой Отечественной войны опыт применения снайперских подразделений в СССР был постепенно забыт. На фото снайпер Василий Зайцев с новобранцами. Сталинград, декабрь 1942 г. Фото: Public Domain

Вместо стандартных трёхмесячных курсов для «срочников» в России создаются специальные учебные центры; например, Солнечногорский снайперский центр, сумевший за короткое время (создан в 1999 году) завоевать немалую боевую славу. Помимо искусства меткой стрельбы, там преподают специальную тактику, фактически реконструируя и совершенствуя утраченный после Великой Отечественной войны опыт применения в бою снайперских подразделений. Конечно, выпускникам этих центров СВД уже не годится.

И если нишу бесшумной винтовки сегодня удачно закрывает знаменитый ВСС «Винторез», а тяжёлой снайперской «артиллерии» — крупнокалиберные монстры, вроде ОСВ-96 «Взломщик» или КСВК, то ниша основной «рабочей лошадки» долгое время пустовала. Спецподразделения заказывали импортные винтовки, а войсковые снайперы были вынуждены довольствоваться СВД, модернизируя её за свои деньги, покупая сошки и современные прицелы. Но даже со всеми доработками винтовка Драгунова существенно уступает иностранным «снайперкам». СВ-98 и есть то самое недостающее звено: массовое оружие высокой точности для армейских метких стрелков.

СВ-98 в сравнении с СВД

Винтовка СВ-98 построена по классической для подобного оружия схеме: продольно-скользящий затвор (его ещё называют «шпингалет» или «болт») запирается на три боевых упора; после выстрела затвор необходимо открыть вручную для экстракции гильзы и закрыть, дослав следующий патрон. Такая схема кажется примитивной по сравнению с самозарядной винтовкой Драгунова, но ручная перезарядка убирает паразитные колебания ствола, неизбежные при работе газоотводной автоматики, что существенно повышает точность выстрела.

Ложе СВ-98 выполнено из авиационной фанеры. Фото: Commons.wikimedia.org/ CC-BY-SA 3.0/Vitaly V. Kuzmin

Кованый ствол свободно вывешен в ствольной коробке, иначе говоря — не касается ложи; таким образом, различный хват оружия не смещает точку попадания (да, в высокоточной стрельбе «играют» даже такие мелочи). Само ложе изготовлено из авиационной фанеры, в его передней части вырезан паз для складывания двуногой сошки, а посредине крепится рукоятка для переноски оружия; затыльник приклада и упор под щёку регулируемые. Ударно-спусковой механизм СВ-98 спортивного типа, усилие на спусковом крючке также можно отрегулировать. Естественно, никаких подобных «изысков» у СВД нет — тяжёлый армейский спуск, постоянная длина приклада, а «щёку», если мешает, можно только снять.

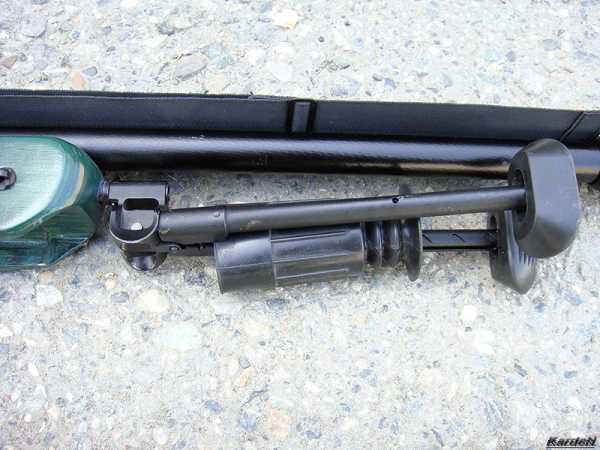

Винтовка СВ-98 комплектуется телескопическими сошками, противомиражной лентой для ствола (чтобы нагретый металлом воздух не искажал картинку в прицеле), глушителем и семикратным прицелом ПКС-07. Винтовка СВД комплектуется штыком и 4-кратным прицелом ПСО-1.

В совокупности, технические решения СВ-98 обеспечивают ей точность, порядка 0,5–0,7 угловой минуты на 300 метрах (пробоины ложатся в круг диаметром 76–78 мм) при использовании специальных патронов. Отметим, что СВД на той же дистанции и теми же патронами «разбросает» пули в круг диаметром 15–17 см. Опытный стрелок из СВ-98 способен поразить ростовую цель на дистанции 1200 метров; СВД на этой дистанции едва ли уверенно «уложится» в габарит грузовика.

Оценка оружия

В целом, можно сказать, что идеологически СВ-98, как две капли воды, похожа на своих зарубежных «коллег» — американский Remington 700, немецкий Blaser 93 и им подобные. Она не выдающаяся, но и не плохая — рядовая снайперская винтовка с рядовыми характеристиками. Главная её ценность для военных заключается в использовании стандартных боеприпасов, доставшихся «в наследство» от СВД. Разработка и производство нового снайперского патрона могло существенно обременить российский ВПК, этот процесс растянулся бы на годы.

СВ-98 на соревнованиях по снайпингу. Фото: Commons.wikimedia.org/ CC-BY-SA 3.0/Vitaly V. Kuzmin

А так очень удачно всё получилось: патроны на складах есть, конструкция самой винтовки за десятилетия «обкатана» спортсменами до безотказности — вот уж точно попадание «в яблочко»! Процесс перевооружения уже начался (первые винтовки поступили в подразделения ещё в 2011 году), и можно точно сказать, что СВ-98 откроет новую главу армейского снайпинга в российских вооружённых силах.

www.aif.ru

СВ-98 винтовка снайперская — характеристики, фото, ттх

СВ-98 (Индекс ГРАУ — 6В10) — российская магазинная снайперская винтовка, созданная в 1998—2000 гг. коллективом конструкторов под руководством Владимира Стронского и серийно выпускаемая концерном «Ижмаш». СВ-98 предназначена для поражения появляющейся, движущейся, открытой и демаскированной, незащищённой и снабжёнными средствами индивидуальной бронезащиты живой силы противника на дальности до 1000 м.

Винтовка СВ-98 создана на основе спортивной винтовки «Рекорд-CISM». У оружия можно регулировать степень усилия, с которым стрелок нажимает на спусковой крючок. Винтовка позволяет вести эффективный огонь на дальности 700-800 м, на дистанции 300 м кучность стрельбы составляет примерно 0,6-0,7 угловой минуты.

Варианты:

• в 2000 году был создан опытный образец винтовки СВ-98М-338 под патрон .338 Lapua Magnum
• в 2010 году начат малосерийный выпуск гражданской модификации винтовки под наименованием КО-13 «Рекорд» (на стволе отсутствует крепление для глушителя).
• в 2013 году «ИЖМАШ» модернизировал винтовку. В отличие от предшественника, модернизированная СВ-98 получила новую эргономичную ложу из дюралюминиевого сплава.
• в 2014 году на оружейной выставке Eurosatory-2014 в Париже был представлен демонстрационный образец ещё одного варианта исполнения СВ-98 — с облегчённым ложем скелетного типа, регулируемым прикладом из пластмассы чёрного цвета, складными сошками и оптическим прицелом DH 3-12х50 со съёмной тепловизионной насадкой «Дедал-ТА2».

Дубина, но стреляет неплохо. В паспорте лучшая группа из 10 выстрелов – 8,8 см на 300 м. Сборка — в лучших отечественных традициях. При сборке на заводе затвора снизу вставили штифты в отверстия, а сверху приложили направляющую планку, которая должна быть этими штифтами присоединена к затвору. При присоединении затвора к винтовке планка упала вниз и заклинила затвор. Еле разобрал ее. Потом гадал, как эта планка крепится. Громоздкие магазины, явно переусложненной конструкции. Спортивный унифицированный чехол в комплекте — длинный для винтовки и не вмещает винтовку с глушителем.

С прицелами к этой винтовке случилась целая эпопея. Поступили они в подразделение только с ночными прицелами. Так они и стояли без дела. Потом один хороший человек подарил подразделению дорогой прицел Zeiss — Diavari 2.5-10-50T. Через год получили ППО 5-15х50. Потом, через немалый промежуток времени получили белорусский прицел ПОСП 4х12-42W c креплениями под планку Weaver. Хотя на винтовке стоит рельса Picatinny. Фиксирующие штифты, на кронштейне прицела, предотвращающие продольное смещение, не подошли к направляющей на винтовке, что было исправлено напильником. Получается, что пару лет винтовки не применялись по назначению из-за отсутствия прицелов.

Отзыв сотрудника МВД

«Винтовка громоздкая и по маневренным качествам проигрывает СВД. На практике точность СВД вполне на уровне, соответствующем условиям ее применения. В горной местности вес СВ-98 является ощутимой обузой. Непроверенность временем и эксплуатацией надежность заставляет снайпера брать на операцию СВД, СВДС, либо ВСС, ВСК-94. Они проверенные и надежные, а СВ-98 зачастую отведена роль винтовки для соревнований». (с) KardeN — сотрудник специального подразделения МВД, имеющий обширный боевой опыт работы в «горячих точках»

Технические характеристики винтовки СВ-98

• Калибр: 7,62×54R
• Длина оружия: 1200 мм
• Длина ствола: 650 мм
• Высота оружия: 300 мм
• Масса без патронов: 6,2 кг.
• Емкость магазина: 10 патронов

Снайперские винтовки

www.armoury-online.ru

Винтовка СВ-98

Неавтоматическая снайперская винтовка для специальных подразделений МВД, ФСБ, ФСКН.

Долгое время на вооружении советской, а затем и российской армии состояла только одна снайперская винтовка — СВД конструкции Е.В.Драгунова. Основное назначение этой винтовки — поддержка стрелкового подразделения в ходе боя, поэтому стрелки, вооруженные такими винтовками, включаются в состав мотострелковых отделений или, чаще, действуют на уровне взводов. Фактически им редко приходится вести огонь на ближних дистанциях, поэтому у них лишь два отличия от любого другого оружия под винтовочный патрон — более качественный ствол и специальный снайперский патрон типоразмера 7,62×54R, его индекс — ГРАУ 7Н1.

В начале 2000-х руководство Вооруженных сил поставило задачу создания винтовки, способной поражать противника на больших расстояниях, чем типичные дистанции боя — вплоть до 800−1000 метров. На таких дистанциях цель требуется поражать первым и единственным выстрелом, и поэтому винтовка может быть не автоматической, а просто магазинной. Отсутствие автоматики облегчает конструкцию и лишает оружие так называемых паразитных импульсов, меняющих положение винтовки при произведении выстрела.

Разработка такой винтовки велась на Ижевском машиностроительном заводе под руководством В.Д.Стронского, к тому времени создавшего ряд хорошо себя зарекомендовавших винтовок для спортивной целевой стрельбы. Фактически, одна из конструкций Стронского — спортивная винтовка «Рекорд-CISM» и стала прообразом СВ-98.

Одновременно с винтовкой разрабатывался и новый патрон, который должен был быть сопоставимым с имеющимся армейским 7Н1 или спортивным «Экстра» по точности боя, но в тоже время обеспечивать большую пробиваемость на предельных дистанциях. Такой патрон получил индекс ГРАУ 7Н14. Разработка СВ-98 была закончена в 2003 году, когда на вооружение был принят снайперский комплекс из магазинной снайперской винтовки СВ-98, получившей индекс ГРАУ 6В10, и патрона 7Н14.

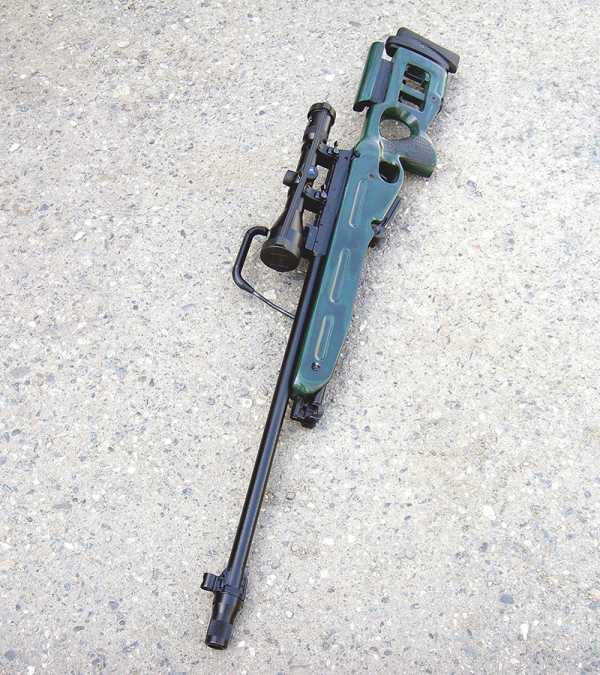

Фото: zonwar.ru

Конструктивно СВ-98 — обычная магазинная винтовка с продольно-скользящим затвором. Ствол винтовки выполнен методом радиальной холодной ковки с последующим хонингованием, то есть чистовая обработка поверхностей канала ствола ведется с помощью брусков из абразивного материала. Внутренняя поверхность ствола — не хромирована, за счет чего повышается его точность и кучность стрельбы, хотя бы и в ущерб живучести.

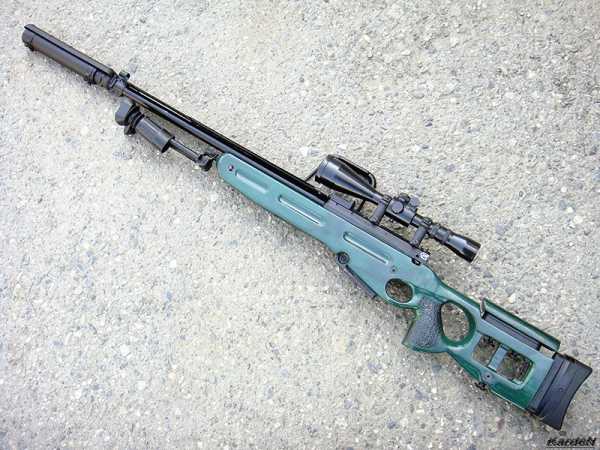

Ствол крепится непосредственно к ствольной коробке и не касается ложи — такое исполнение называется «плавающим стволом». Это позволяет избавить его от колебаний других частей винтовки при выстреле. На ствол посадкой на резьбу может крепиться глушитель. В отличие от других систем, у СВ-98 глушитель — часть конструкции ствола, выполняющая роль его усиления и стабилизации формы при стрельбе. Если стрельба ведется без глушителя, его необходимо заменить специальной втулкой, предохраняющей резьбу на стволе от повреждения.

Затвор — продольно-скользящий, поворотный, с запиранием на три боевых выступа. Средний выступ играет также роль и досылателя патрона. Выбрасыватель с пружиной собраны в одном корпусе с затвором, отражатель расположен на ствольной коробке.

Ударный механизм — ударникового типа. Ударник с боевой пружиной также собран в корпусе затвора. Для постановки затвора на боевой взвод нужно повернуть его на 60 градусов. Спусковой механизм представляет собой отдельную сборку, крепящуюся к ствольной коробке. Усилие спуска — регулируемое. Его можно выставлять в пределах 1,0−1,5 кгс. Предохранитель — флажкового типа, неавтоматический. Смонтирован на ложе справа позади рукоятки затвора. При включении предохранитель блокирует шептало, спусковой крючок и затвор.

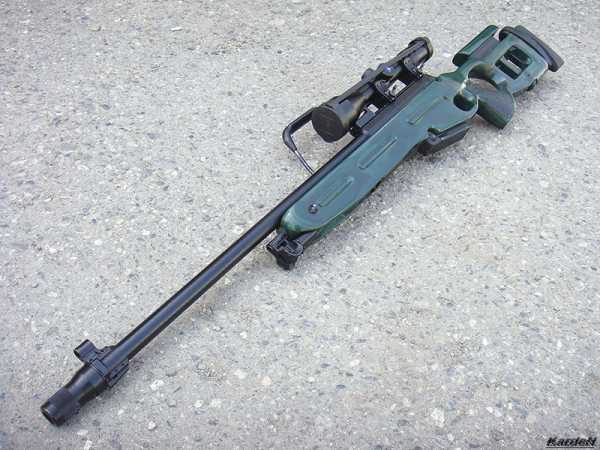

Фото: zonwar.ru

Питание — из отъемного коробчатого магазина на 10 патронов. Магазин — секторный и отлит из пластика, причем по форме патронов, расположенных в два ряда. Вставляется он в магазиноприемник, выполненный как единой целое с ложей. Движение при вставлении магазин — строго вертикальное, для правильности имеется закрепленный в магазиноприемнике направляющий стержень. Замок магазина представляет собой часть самого магазина. Фиксация происходит за направляющий стержень. При смене магазина необходимо отжать запорные элементы на магазине и извлечь его.

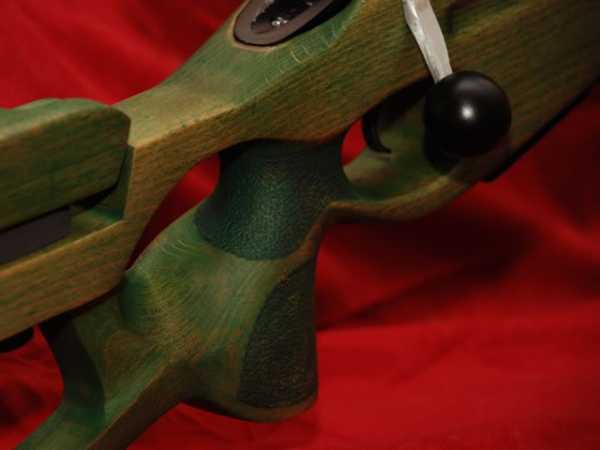

Ложа винтовки СВ-98 первоначально изготавливалась из прессованной фанеры. Впоследствии такой тип ложи был заменен на легкую, «скелетную» из алюминиевого сплава. Приклад — регулируемый. В передней части ложи, в специальной нише, размещаются в сложенном виде сошки. Справа к ложе крепится ручка для переноски.

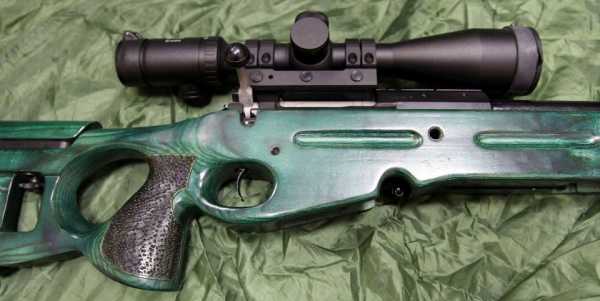

Для крепления прицельных приспособлений применена планка Пикатинни, расположенная на ствольной коробке. Стандартный прицел — «Гиперон» (индекс ГРАУ 1П69) с переменной кратностью. Винтовка может комплектоваться и другими прицелами, в том числе семикратным ПКС-07. В последнее время в качестве основного прицела предлагается прицел DH 3−12×50 «Дедал» с тепловизионной насадкой. В ходе модернизации винтовки в 2013 году на ствольную коробку установлена и вторая планка Пикатинни -перед первой, — на которую могут крепиться дополнительные приспособления. Для того, чтобы убрать марево от нагретого ствола, над стволом может крепиться широкая нейлоновая лента.

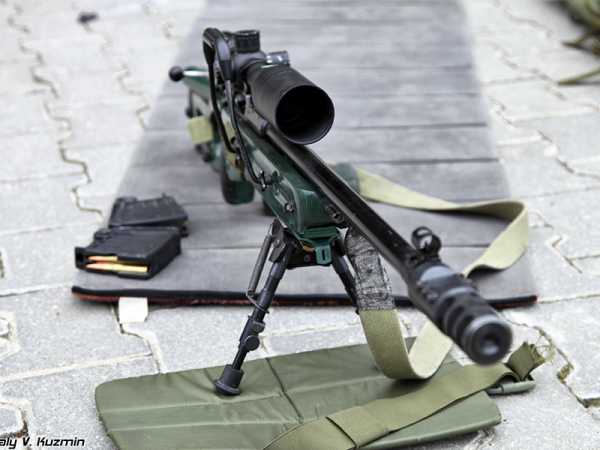

Фото: Виталий Кузьмин

За время производства СВ-98 подверглась нескольким модернизациям, целью которых было облегчение самой винтовки и придание стрелку новых возможностей в использовании приборов, помогающих целевой снайперской стрельбе. Получилось надежное, пусть и достаточно тяжелое, оружие для сил специальных операций, хотя в войсках его встретили настороженно — для постоянного использования в рейдах и огневой поддержки стрелковых подразделений оно не подходит, а практики целевой стрельбы в войсках не было. Несмотря на получение индекса ГРАУ, СВ-98 никогда на вооружении российской армии не стояла. Ее пользователи — специальные подразделения МВД, ФСБ и даже ФСКН.

defendingrussia.ru
