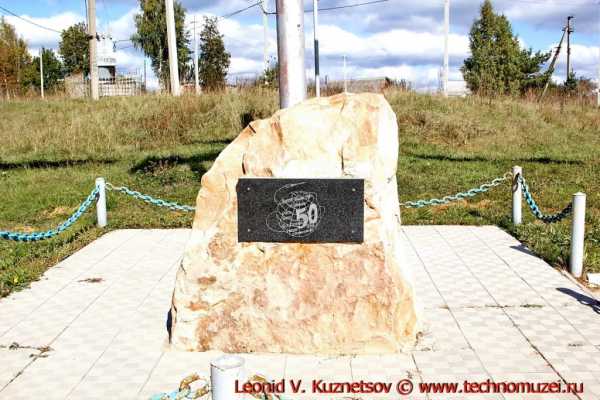

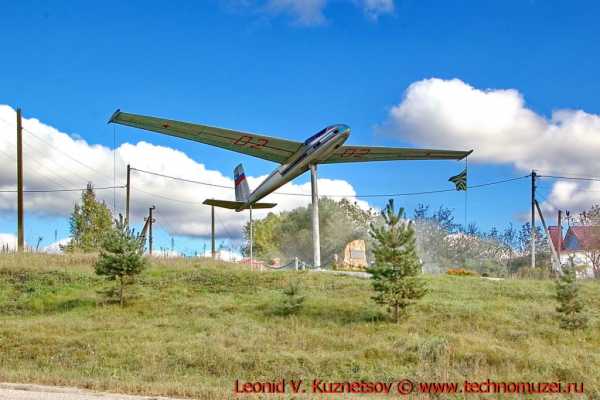

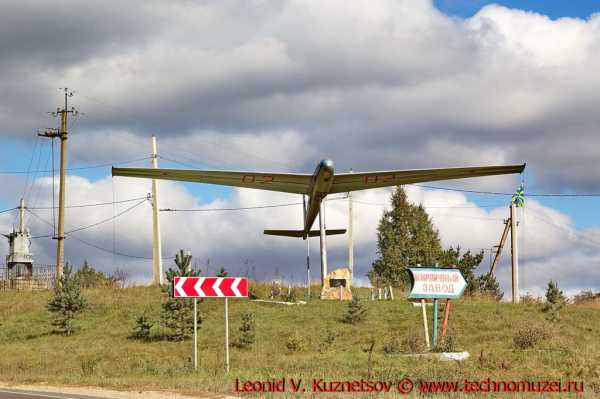

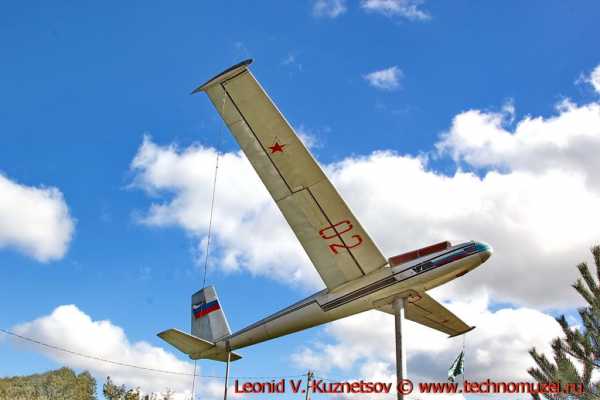

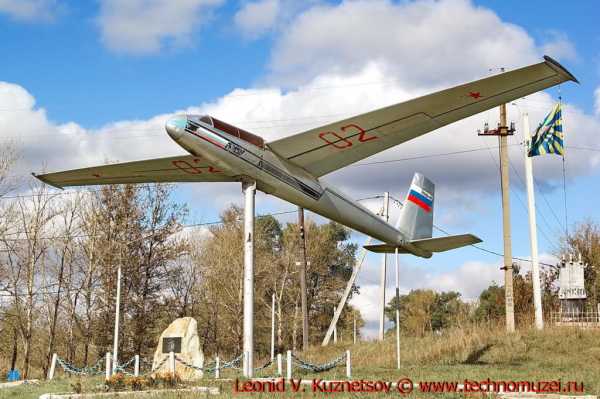

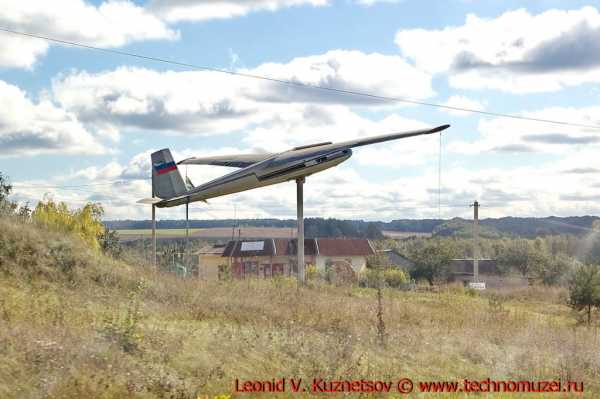

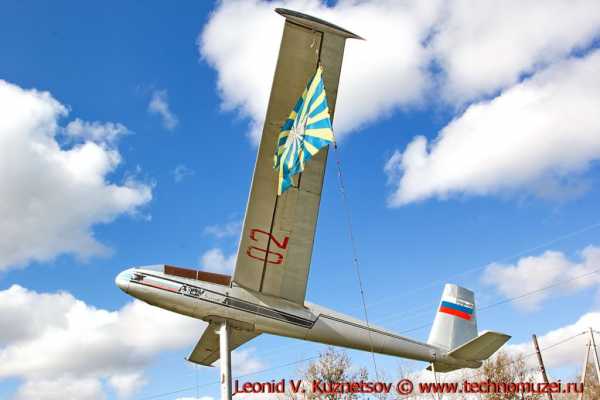

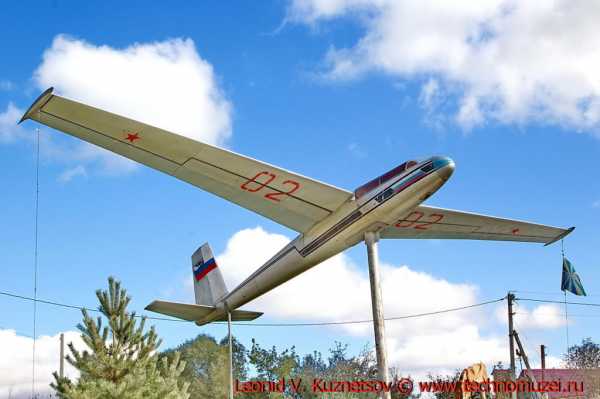

Планер Бланик L-13 — памятник в поселке Залегощь

Если как выглядит планер Бланик L-13 многие могут хотя бы представить, то где находится Залегощь скажут, наверное, только местные жители. А находится этот поселок не так уж далеко, в Орловской области. Поехали посмотрим?

Координаты объекта: 52.914407, 36.894107

Дата съемки: 28 сентября 2017 года







Откуда в Залегощи планер



Поселок городского типа Залегощь расположен на берегу реки Неручь в 63-х километрах к востоку от города Орел. Добраться сюда можно либо на автомобиле по дороге Орел-Новосиль, либо по железной дороге (дистанция Орел — Елец). Население около 5 тысяч человек, крупных промышленных предприятий или военных объектов нет. Ближайшие отделения ДОСААФ находятся в Орле и Мценске, поэтому даже учебных аэродромов поблизости не наблюдается. И вдруг — парящий над холмами планер! Откуда он здесь?





При чем здесь Гагарин

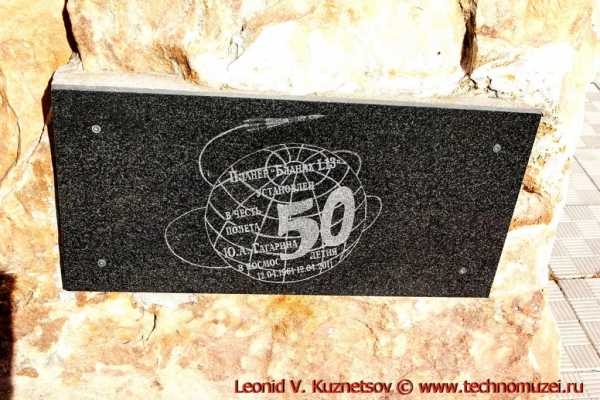

При подробном знакомстве с монументом выясняются еще более интересные подробности. На большом камне у подножия монумента укреплена табличка, из которой следует, что планер Бланик L-13 установлен в честь 50-летия полета в космос Ю.А.Гагарина. Покопавшись в сети удалось выяснить, что монумент сооружен по инициативе Председателя Залегощенского районного совета народных депутатов, директора ДОАО «Залегощенский кирпичный завод» В.И.Новикова. И все! Какое отношение имеет Гагарин к Залегощи, а тем более к планеру Бланик L-13, для меня до сих пор загадка.



Сам Гагарин ни на планере, ни тем более на Бланике никогда не летал. В  1954 году он пришел в Саратовский аэроклуб ДОСААФ, где и совершил свой первый полет, сразу на самолете Як-18. Учебу он закончил с отличием, совершив 196 полетов и налетав в общей сложности 42 часа 23 минуты. В 1955 году Гагарина призвали в армию. После окончания военного авиаучилища он служил на Северном флоте и пилотировал МиГ-15бис. К началу производства Бланика (1958 год) Гагарин налетал на боевом истребителе около 150 часов. А в 1959 году было принято решение об отборе космонавтов и подготовке первого пилотируемого космического полета, и Юрию Алексеевичу стало вообще не до планеров…



И тем не менее, появление монумента в Залегощи, на мой взгляд, событие замечательное! Памятники планерам в России можно пересчитать по пальцам одной руки, а ведь именно с этих летательных аппаратов началась дорога в небо большинства пилотов. Да и многие известные авиаконструкторы начинали именно с создания безмоторных крылатых машин. Я уже не говорю об успешном использовании планеров в десантных операциях во время Второй Мировой войны! Планер Бланик L-13, правда в боевых действиях не участвовал, но вклад в историю воздухоплавания внес немалый. А еще с ним связана весьма интересная интрига, разыгравшаяся уже в наши дни.





Планер Бланик L-13 — немного истории



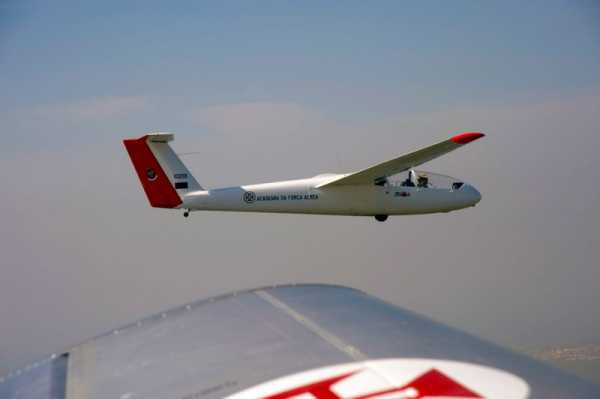

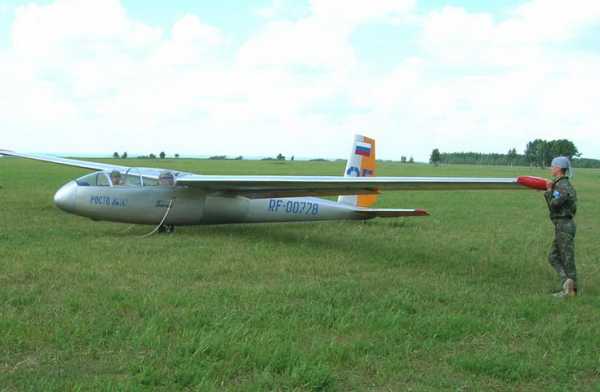

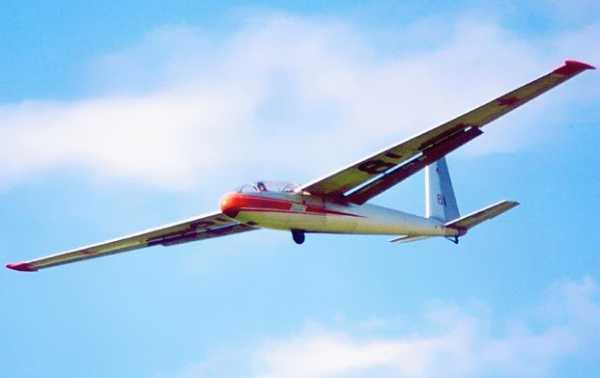

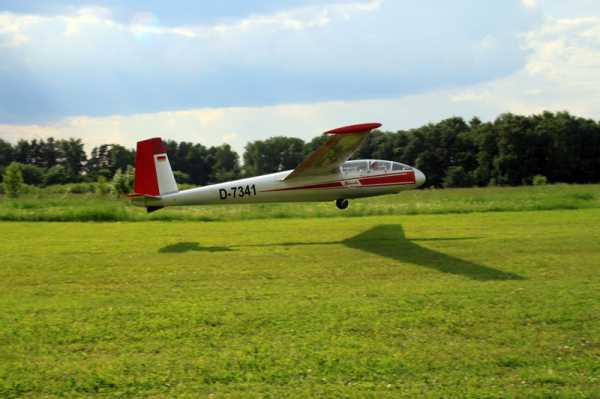

Двухместный тренировочный планер Бланик L-13 (Let L-13 Blanik) разработал чешский конструктор Karel Dlouhy в 1956 году. Серийно планер выпускался с 1958 года на заводе Let Kunovice. Благодаря простой и надежной конструкции в сочетании с хорошими пилотажными характеристиками планер Бланик L-13 быстро стал популярным не только в Европе (как социалистической, так и капиталистической), но и в Новом Свете. За 50 лет было выпущено 2650 L-13, а если считать модификации, то объем производства превысил 3000 штук. На момент прекращения выпуска в 2006 году планер Бланик L-13 был самым распространенным планером в мире, в 1960-е годы на нем было установлено несколько мировых рекордов по дальности полета. Бланик пользовался уважением по обе стороны океана. В странах Варшавского договора он, естественно, был основным учебно-тренировочным планером. Но даже и ВВС США он широко применялся для первичного обучения военных летчиков.



По данным с одного авиационного форума, около 700 L-13 эксплуатировались на территории стран бывшего СССР, 500 — в США и Австралии, остальные летали в Европе. И вроде бы все было хорошо, но… А вот дальше начались катастрофы. У Блаников начали ломаться кронштейны крыльев, что разумеется приводило к человеческим жертвам. После одной из таких катастроф в Австрии эксплуатацию Блаников повсеместно запретили. Вроде бы все правильно, но почитав ветку на уже упоминавшемся форуме, лично у меня сложилось впечатление, что западные производители планеров воспользовались ситуацией и не очень красиво убрали ненужного конкурента. Для тех, кого интересуют технические подробности с формулами и диаграммами — вот ссылка на форум. А в этой статье я приведу лишь ряд собственных выводов на основе прочитанного.



Мысли вслух





  • Планер Бланик L-13 был прост, надежен и доступен по цене. В условиях, когда производитель выживает за счет постоянного впаривания клиенту «более современных» моделей машины, работающие десятки лет, никому не нужны.

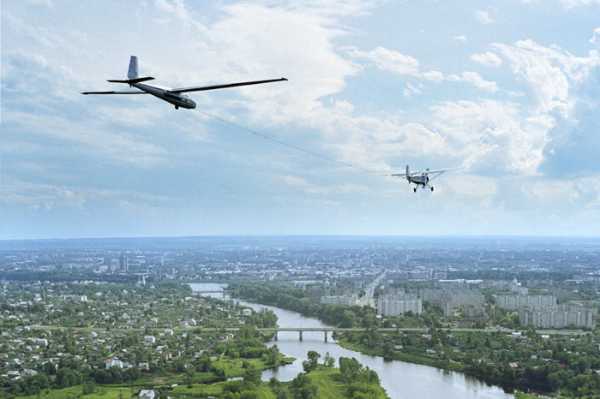

  • Планер взлетает на буксире: либо за самолетом, либо с лебедки. Во втором случае он испытывает значительно большие перегрузки, что металлу не очень нравится. Завод обозначает количество «самолетных» взлетов до капитального ремонта в 18000, в то время как «лебедочных» всего 3600.
  • При определении ресурса «лебедочных» взлетов расчеты производились по характеристикам лебедки с гидромуфтой «Геркулес-3» для планера массой 350-500 кг, ровеснице самого Бланика. Начиная с середины 1970-х, в Европе перешли на лебедки в полтора-два раза мощнее, для более тяжелых планеров. Соответственно, перегрузки у Бланика при старте с такой лебедки выросли пропорционально.
  • Планер Бланик L-13 используется способен не только парить, но и заниматься воздушной акробатикой. Комплекс несложных фигур с перегрузкой до 2,5 — штопор, петля, колокол — для него не проблема. Однако злоупотребление пилотажными трюками также отрицательно сказывается на «здоровье» металлических конструкций.
  • Точку в судьбе L-13 поставила катастрофа в Австрии. После нее полеты Блаников с 5 сентября 2010 года были повсеместно запрещены. А что за машина разбилась в Австрии? Это был планер 1972 (!) года, совершивший более 5000 посадок и имевший 2318 часов налета. Из них на последние 400 часов приходилось 8% акробатических полетов. А о характере полетов за предыдущее время вообще информации нет (источник см. выше). Есть такая пословица «дело было не в бобине — раздолбай сидел в кабине». По-моему, здесь тот самый случай.
  • Неутешительное резюме. Да, проблема существует, и надо было ее решать. Но пока уцелевшие Бланики стояли на приколе, пилоты волей-неволей заменили их «разрешенными» моделями. Более современными и более дорогими. А L-13 вряд ли вернется в небо Европы. Конкуренты не дадут.





Вместо послесловия



Во время международного аэрокосмического салона МАКС-2013 в подмосковном Жуковском посетители могли увидеть — кого бы вы думали? Ага, планер Бланик L-13! В паре с легким учебным самолетом PZL-104 Wilga. Оба летательных аппарата были представлены компанией «Engineering — the Aviation Maintenance Holding», входящей в состав S7. Представители компании объяснили, что выкупили права на производство и Вильги, и Бланика. А на авиасалоне присутствуют для оценки заинтересованности пилотов и представителей аэроклубов в новых самолетах и планерах этих моделей, так как Бланик и Вильга хорошо известны на просторах бывшего СССР (источник). Однако дело, похоже, не заладилось. Холдинг «Инжиниринг…» в феврале 2018 года сменил название на S7 Technics, успешно продолжая заниматься ремонтом и обслуживанием пассажирских самолетов. Никакой информации о возобновлении выпуска Бланика и Вильги на сайте S7 Technics я не нашел.



А над Залегощью продолжает гордо парить планер Бланик L-13. То ли как памятник полету Гагарина, то ли как памятник самому себе. К слову, единственный музей, в коллекции которого есть L-13 — «Авиамузей Янки» в городке Ван Барен (Мичиган) в США. (Информация из англоязычной Википедии). А в России на Бланик L-13 можно взглянуть в поселке Залегощь Орловской области. Все-таки ближе, чем до Америки переть…



Чтобы не пропустить новые статьи Вы можете подписаться на обновления.

Если статья понравилась, оставьте, пожалуйста, комментарий или поделитесь с друзьями в соцсетях.

Текст и фото Леонид Кузнецов.

Все права защищены © Перепечатка, частичная или полная, только с согласия автора и ссылкой на источник.

technomuzei.ru

МАКС-2013: Вильга и Бланик: khmelikvictor — LiveJournal

4 июля на сайте авиакомпании S7 Airlines в разделе вакансий появилось объявление, что требуется пилот PZL-104 Wilga, налёт не менее 500 часов, с опытом буксировки планеров. Причем, в качестве места работы было указано Домодедово. И в тот же день кандидат, по-видимому, был найден и вакансия закрыта.

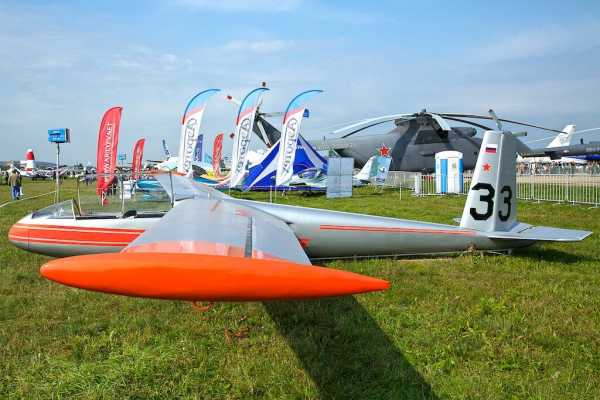

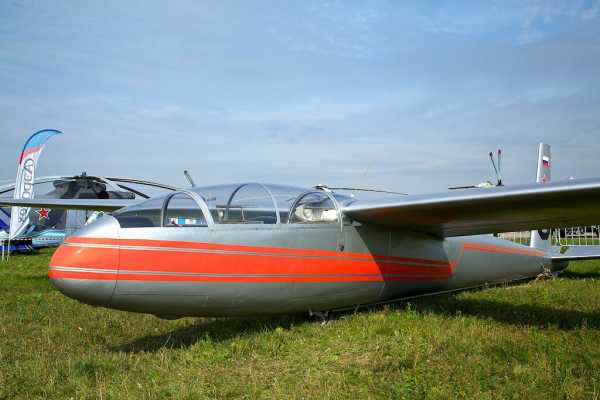

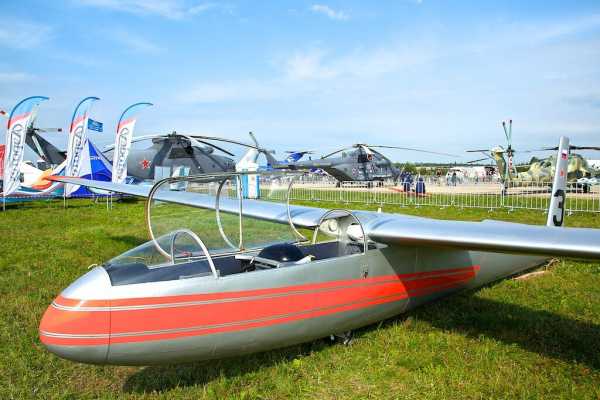

А на МАКС-2013 представители компании Engineering — the Aviation Maintenance Holding, входящей в состав S7 на статической экспозиции АОН представили два далеко неновых летательных аппарата: PZL-104M Wilga 2000, крайней серии 2006 года выпуска и планер L-13 Бланик, выпущеный примерно 30 лет назад…

Разгадка проста: вышеуказанная компания выкупила права на производство самолетов Вильга и планеров Бланик. Присутствие на авиасалоне – оценка заинтересованности авиационной общественности в лице пилотов, любителей, представителей аэроклубов и просто энтузиастов в новых самолетах Вильга и планерах Бланик. Бланик и Вильга хорошо известны в небе постсоветского пространства. И все же, давайте познакомимся с ними снова!

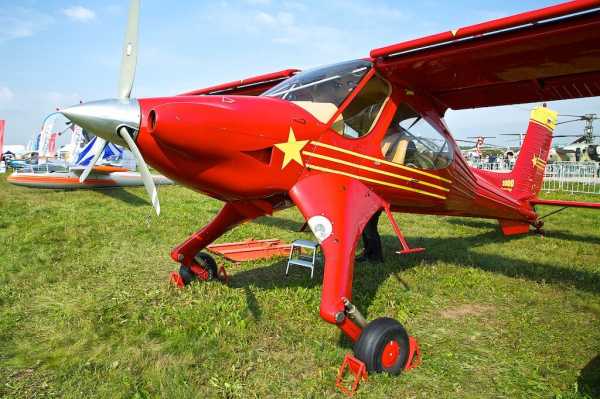

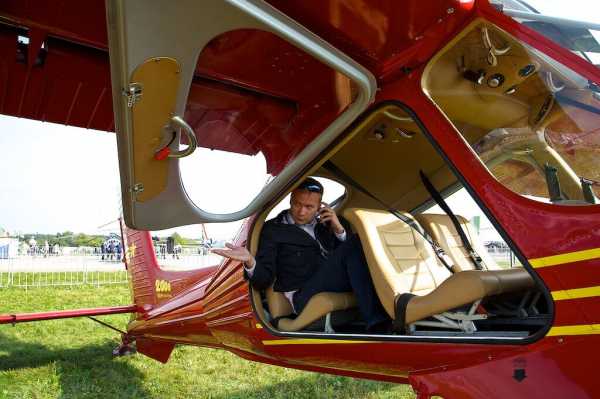

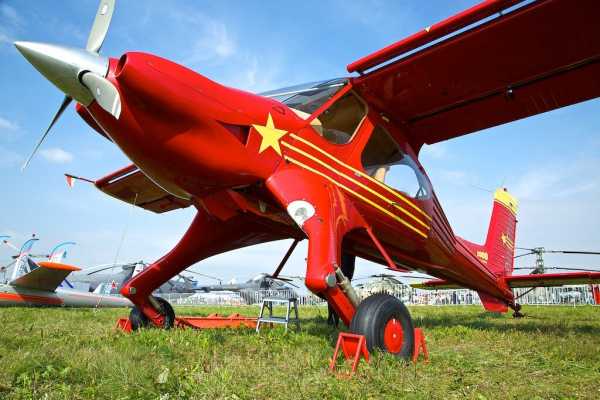

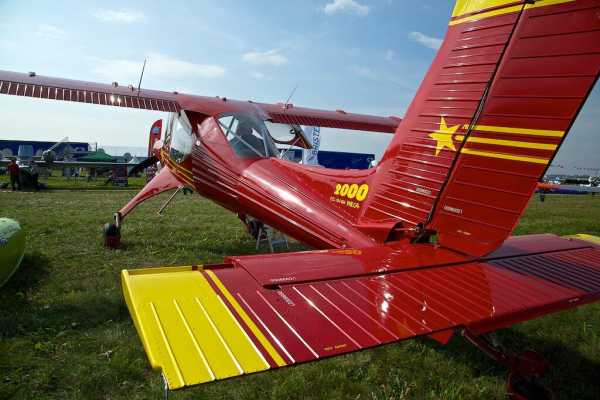

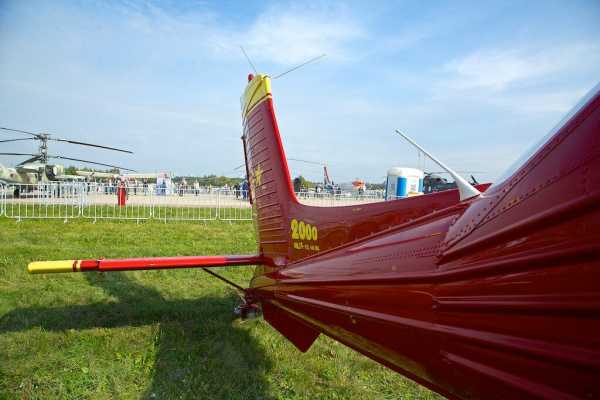

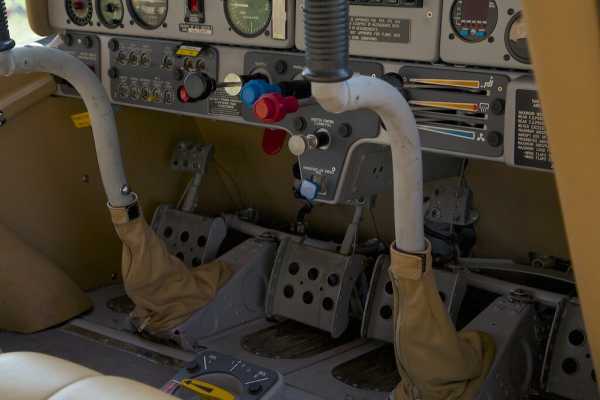

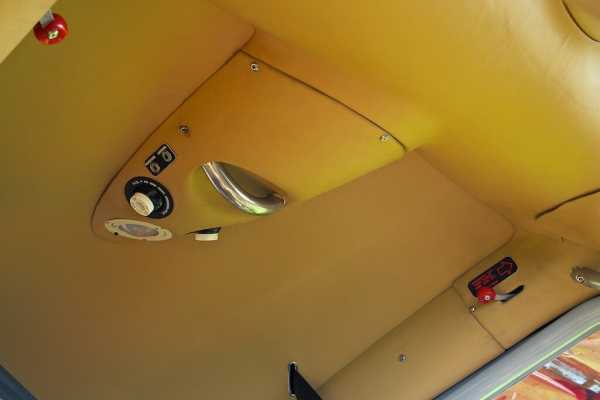

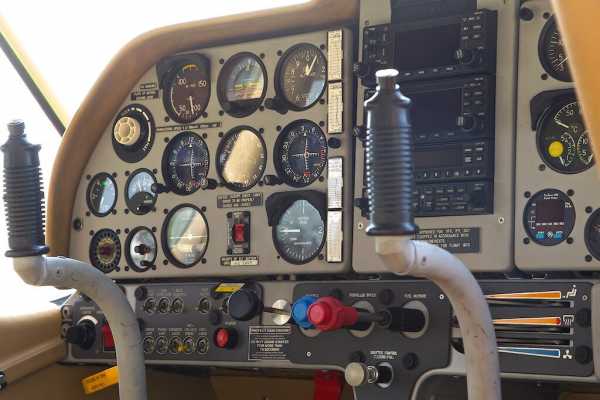

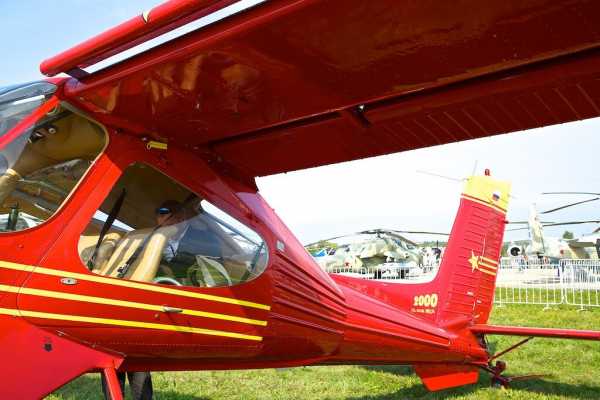

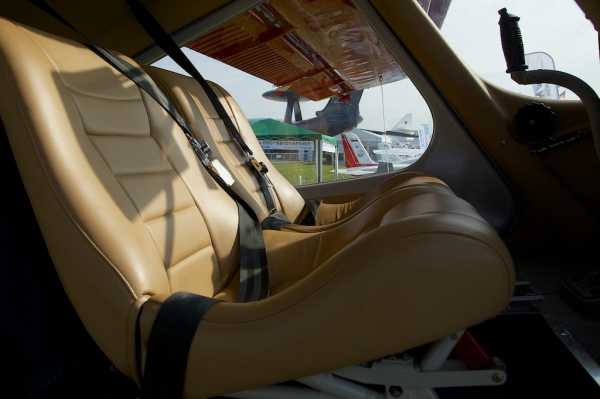

PZL-104M Wilga 2000 — легкий многоцелевой самолет, построенный польской фирмой WSK PZL Warszawa-Okęcie.

Самолет спроектирован конструктором Andrzej Syrzysko на базе успешного легкого многоцелевого самолета PZL-104 Wilga 35/88 (Иволга).

Работы над самолетом были начаты в 1994 году. Основными направлениями модернизации самолета были повышение экономичности, улучшение летных характеристик и уменьшение взлетно-посадочной дистанции.

На самолет установили шестицилиндровый двигатель Lycoming IO-40 мощностью 295 л.с. с пропеллером Hartzell.

Первый самолет совершил свой полет в 1998 году. Выпуск продолжился до 2006 года.

Всего было выпущено 2650 экземпляров, а если принять во внимание различные модификации (L-23 Super Blanik и т.д.), то более 3000 штук.

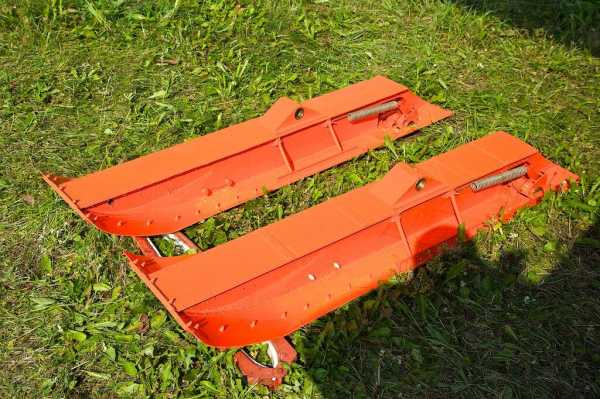

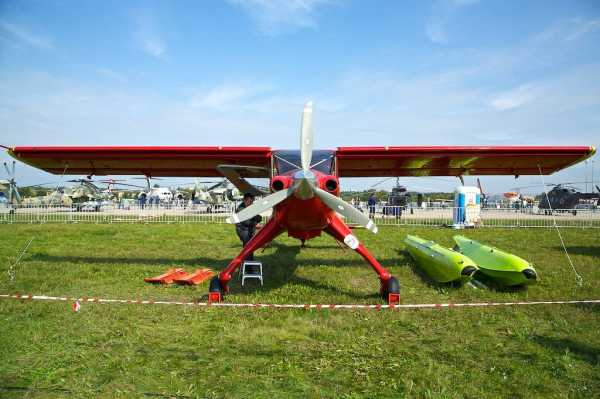

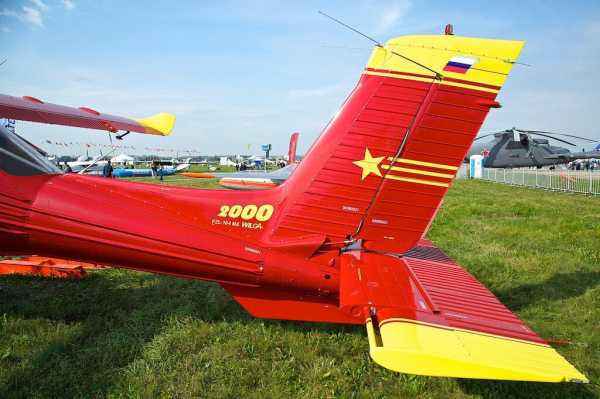

Эти лыжи могут быть установлены на самолет

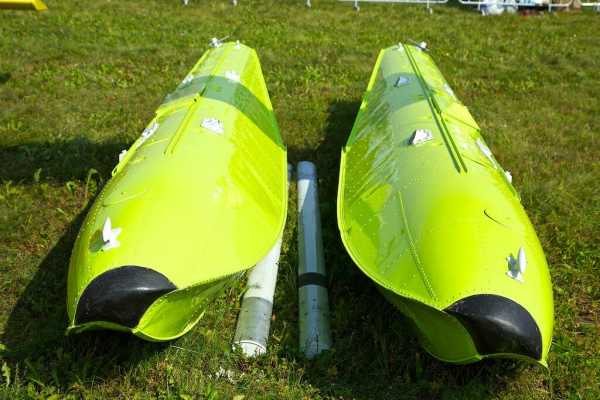

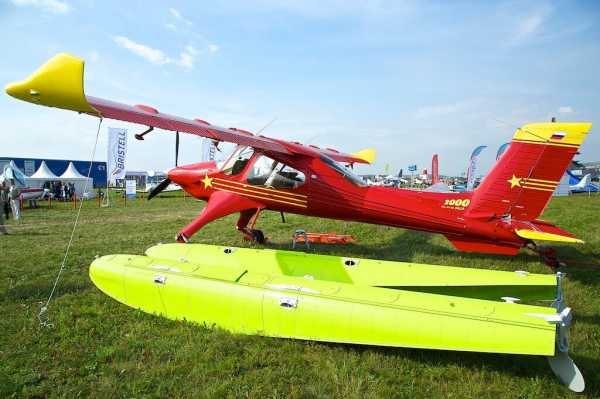

Поплавки неродные, но тоже в перспективе займут место колесного шасси

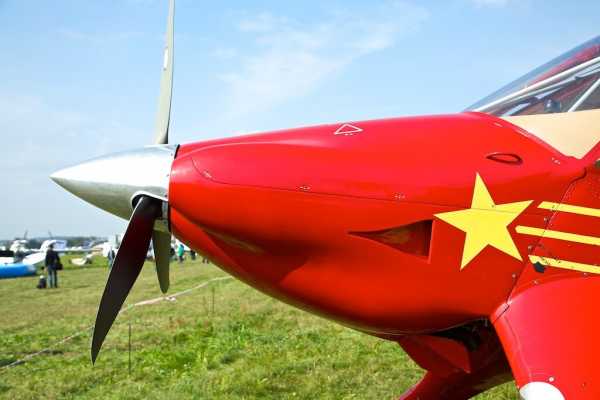

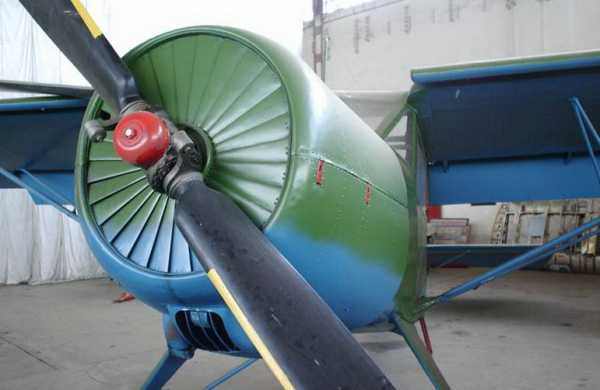

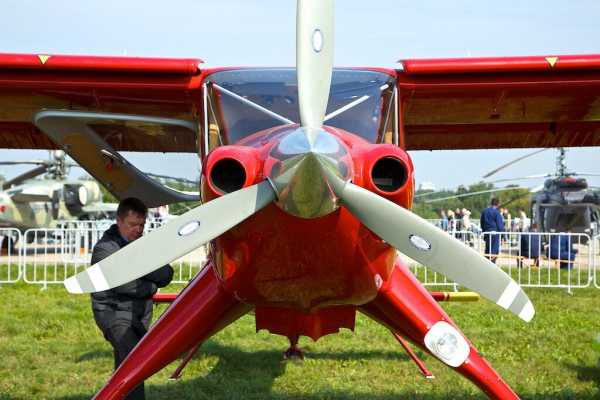

Модные сейчас круглые воздухозаборники системы охлаждения двигателя

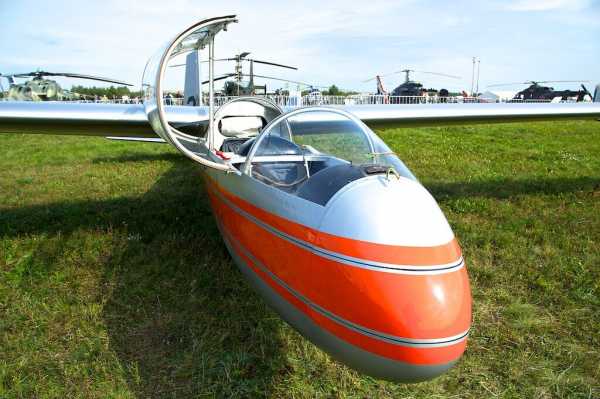

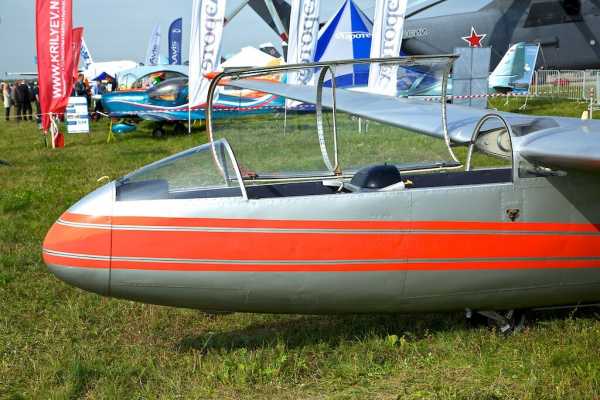

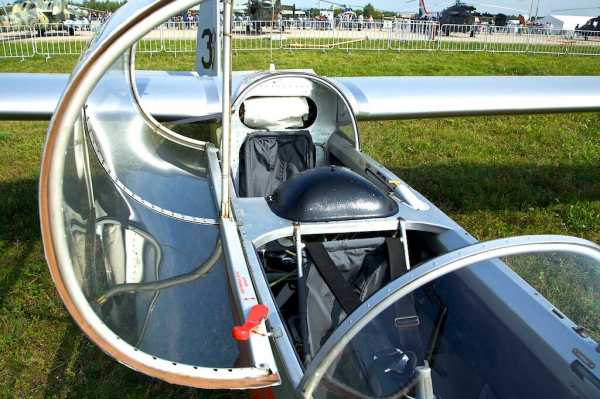

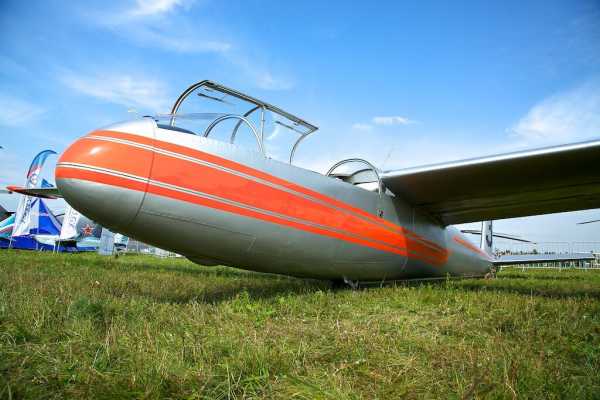

Let L-13 Blanik — двухместный тренировочный планёр, разработанный чехословацкой фирмой Let. В 1956 году чешский конструктор Karel Dlouhy, работавший на авиастроительном предприятии VZLÚ Letňany, создал планер L-13 Blanik. В конструкции нового планера были реализованы идеи, опробованные на экспериментальном планере Letov XLF-207 Laminar, первом чешском планере с крылом, имевшим ламинарный профиль. Двухместный L-13 предназначался для первоначального обучения и тренировок планеристов-спортсменов.

С началом производства в 1958 году, планёр быстро завоевал популярность не только в социалистических странах, но и широко экспортировался в страны Западной Европы и Северной Америки.

Секрет популярности заключался в его простой и дешёвой цельнометаллической конструкции, надёжности и хороших пилотажных характеристиках.

Даже спустя 50 лет после начала производства, L-13 Blanik остаётся самым распространённым планером в мире. ВВС США используют L-13 (под обозначением TG-10) для первоначального обучения военных лётчиков.

Очень бы хотелось, чтобы идея выпуска планера и самолета хорошо себя зарекомендовавших в аэроклубах всего мира была реализована в металле. И, если цены будут приемлемыми (за планер – 30000 евро, а за самолет – 150000), проект, возможно, будет имет жизнь!

P.S. если такими темпами пойдет, может и М-14 начнут выпускать…

khmelikvictor.livejournal.com

Советские самолеты. Часть вторая, Як-12. Планер Л-13 «Бланик» (ЧССР)

    Следующим летательным аппаратом, изучение которого я начал осенью 1970 года, был планер Л-13 «Бланик» чехословацкого производства. Хоть чешский планер и нельзя отнести к советской авиационной технике, но вспомнить его, — как «освоенный» мною аппарат, все же хочу. Изучал, а затем и летал я на нем весь летний сезон 1971 года в Новосибирском АТСК (авиационно-технический спортивный клуб) им. Чкалова. С очень большим трудом удалось нам, с моим товарищем Борисом Сушковым, с которым мы вместе учились в ИАТУ ГА, стать членами этого клуба. Мы  с ним почти полгода «обивали» пороги Новосибирского аэроклуба. Но уж очень нам хотелось летать…

     А вся сложность заключалась в том, что этот планерный клуб принадлежал и курировался Новосибирским авиационным заводом им. Чкалова, и туда принимали только работников авиазавода. Руководство клуба тогда пошло на компромисс – в АТСК нас взяли, а мы за это должны были помогать в работе штатному технику клуба Илье (фамилию забыл, пожилой, веселый и  бессменный авиатехник на аэродроме Новосибирского ДОСААФ в г. Бердск.) И еще – нам пришлось стать «посредниками» между АТСК и АТБ аэропорта Северный, где мы с Борисом работали, в вопросе «приобретения» некоторых дефицитных запчастей  для самолетов Як-12.

   Эти самолеты использовались как буксировщики планеров, и так же принадлежали АТСК. А если сказать более простым языком – ребята из АТСК, которые работали на авиазаводе, принесли нам спирт, а мы обменяли этот спирт (предварительно вступив в «сговор» со слесарем из АТБ), на необходимые для АТСК резиновые амортизаторы для шасси Як-12 и какие то специальные гайки для спиц жалюзей капота. В нашем аэропорту «Северный» на тот момент еще  сохранились и эксплуатировалось три машины Як-12, и запчасти к ним, конечно, еще были. Таким образом, мы «помогли» клубу добрать недостающие запчасти, а по сути – обычный расходный материал, — в обмен на «жидкую валюту». К сожалению, в ДОСААФ даже такой ерунды для почти исчезнувших самолетов Як-12, невозможно было уже найти…

   А потом, весной, когда мы начали выезжать на аэродром, мы с Борисом помогали технику Илье восстановить второй самолет до состояния летной годности. Самолетов Як-12 в АТСК было два. Заодно, работая под руководством Ильи на Як-12, мало помалу мы изучили и эту машину. Проста до гениальности и надежна, как и все советские послевоенные самолеты. И в дальнейшем, когда начались полеты – вся «молодежь» готовила к полетам планеры, занимались  их буксировкой с помощью автомашины к месту старта, а мы с Ильей готовили к полетам наши клубные Як-12.

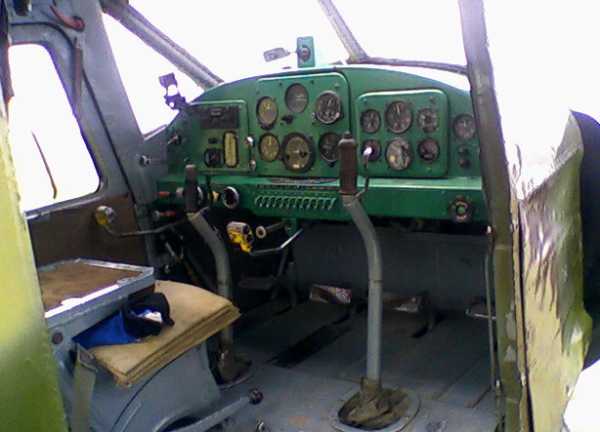

  Сейчас, даже смешно вспомнить, – заправляли самолет бензином из ведра через специальную лейку! Довелось мне на Як-12 даже немного полетать. Запомнился ужасный шум умформера (преобразователь однофазного тока), который стоял за спинкой кресла пассажиров и надрывно визжал, «забивая» даже шум мотора. Надо сказать, что кабина Як-12 ничем не отгорожена от остального фюзеляжа, и оглянувшись назад можно было в сумраке трясущейся полотняной обшивки фюзеляжа увидеть передние кромки хвостового оперения. Топливомер тоже был на этом самолете уникален – справа и слева вверху, в месте крепления крыльев к фюзеляжу, были две стеклянные трубки с мерными рисками, которые были соединены с правым и левым топливным баком и показывали уровень оставшегося в баках бензина. За всю жизнь более надежного и безотказного топливомера я не встречал!

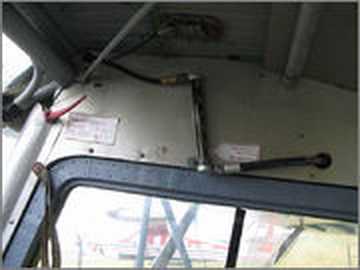

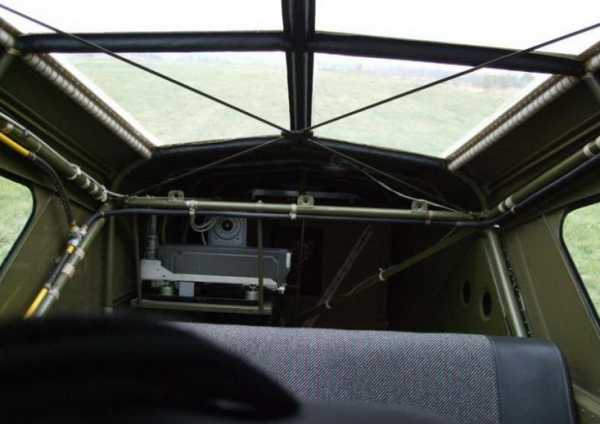

Над дверью — вертикальная трубка «топливомера». Самый безотказный из всех известных приборов.

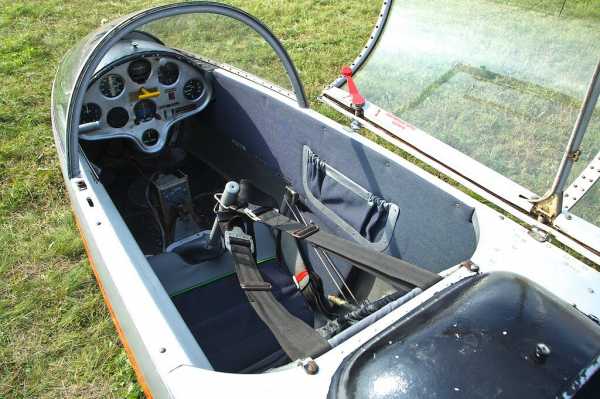

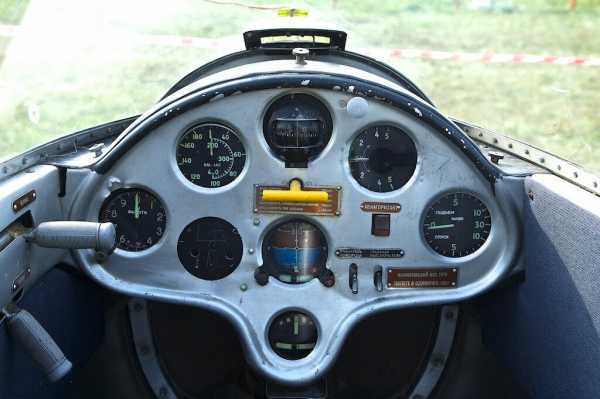

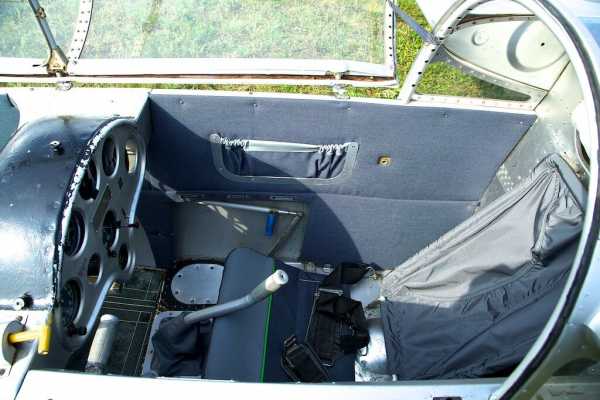

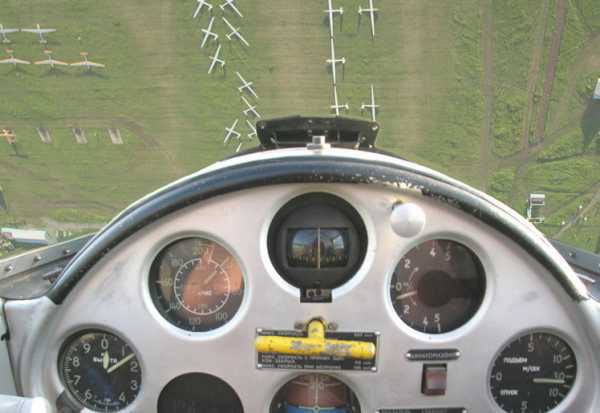

      Что же касается планера Л-13 «Бланик» – это прекрасный двухместный цельнометаллический планер с полотняной обшивкой рулей и элеронов, оборудованный всеми необходимыми приборами, в том числе и авиагоризонтами, которые работали от преобразователя трехфазного тока, питавшегося от аккумулятора. Так же он был оборудован УКВ радиостанцией, на нем были двухсторонние эффективные интерцепторы, щелевые выдвижные закрылки и убираемое в полете шасси, снабженное амортизатором и тормозным колесом. Все эти элементы, — интерцепторы, закрылки, тормоз колеса и уборка-выпуск шасси, управлялись вручную, и без особых усилий.

    «Бланик» считался тогда одним из самых массовым планеров в Мире. Он обладал очень хорошими аэродинамическими характеристиками, металлическая обшивка его была выполнена «встык», заклепки все были с «потайными» головками, все сочленения были тщательно «зализаны», — отсюда и высокое  аэродинамическое качество. Я отлетал на нем всего один сезон, — лето 1971 года. В Воронеже, куда я переехал в начале осени, планерный клуб за несколько лет до моего переезда «разогнали». Так что дальнейшей «карьеры» спортсмена планериста у меня не получилось…

     И вот, неожиданно для себя, уже уйдя на пенсию, весной 2007 года в г. Орле я совершил один полет на «Бланике» Орловского аэроклуба, с пилотом-инструктором, разумеется. В Орле, на спортивном аэродроме Пугачевка находится Центральный планерный клуб России им. Героя Советского Союза Анохина. Этот полет я записал на видео. А в Орле тогда я был на первенстве России по свободнолетающим авиамоделям – этот аэродром часто используют для авиамодельных соревнований России.

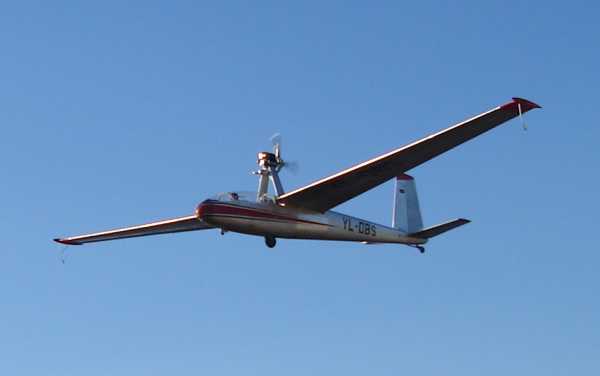

    Что еще надо сказать о «Бланике» – полет очень приятен, совершенно нет шума, прекрасный обзор, удобное полу лежачее положение тел пилотов. Когда я прилетал в Словакию, на аэродром Сльяч (в середине 90-х годов), там на аэродроме находился планерный клуб городков Сльяч и Банска Быстрица. Мы туда летали по воскресеньям, возили вахты словацких строителей Воронежского военного городка для военнослужащих, которых выводили из Восточной Европы. По воскресеньям на этом аэродроме всегда летали по кругам «Бланики», а ангар их спортивного  клуба был прямо рядом с местом стоянки, куда «ставили» наш самолет. В клубе было несколько «Блаников», причем все в отличном состоянии, один из них был оборудован небольшим, кажется, двухцилиндровым двигателем в носовой части, и представлял собой уже мотопланер, — взлетал сам. А остальные планеры затягивались мотолебедкой.

     В СССР, когда я пришел в АТСК, мотолебедки уже были запрещены, а те что стояли на аэродроме в Бердске, были законсервированы, и похоже – навсегда. Летали словаки с травы, параллельно бетонной ВПП. Когда мы садились или собирались улетать – полеты они по указанию диспетчера приостанавливали. Однажды ангар клуба был открыт – было жарко, я зашел в ангар – там работали три пожилых авиатехника, им помогали молодые парни, курсанты. Я поздоровался, попросил разрешение осмотреть «Бланик» и кабину, сказал, что тоже немного полетал на этом планере в молодости, в 1971 году, в Сибири. Они оказались очень радушными и приветливыми, удивились, что «Бланики» летали даже в Сибири. Мы разговорились. Парни курсанты попросили меня посмотреть кабину нашего Ту-134 – мы с ними сходили на самолет, — благо он стоял в 20-30 метрах от ангара. Ребята посидели на пилотских креслах и «покрутили» штурвал, вместе со мной осмотрели весь самолет. Я ответил на все их вопросы,   а наши девушки стюардессы угостили курсантов прохладительными напитками.

     Жаль, что в наше время планерный спорт, который в СССР был сильно развит в свое время, практически умер. Все клубы закрыли, новых планеров в России никто не делает, а те которые еще остались уже совсем обветшали, — сам видел это в Орле… Не приведи Господь, что по этой причине может произойти беда, а тогда и все оставшиеся планеры спишут. Но, тем не менее, и Як-12, и «Бланик», хоть и не долго, но были важным этапом в моей авиационной судьбе.

mikhail.selyuminov.ru

Самолет blanik — АвтоГурман

Let L-13 Blaník — двухместный тренировочный планёр, разработанный чехословацкой фирмой Let.

В 1956 году чешский конструктор Karel Dlouhý, работавший на авиастроительном предприятии VZLÚ Letňany, разработал планер L-13 Blanik. В конструкции нового планера были реализованы идеи, опробованные на экспериментальном планере Letov XLF-207 Laminar, первом чешском планере с крылом, имевшим ламинарный профиль. Двухместный L-13 предназначался для первоначального обучения и тренировок планеристов-спортсменов.

С началом производства в 1958 году, планёр быстро завоевал популярность не только в социалистических странах, но и широко экспортировался в страны Западной Европы и Северной Америки. Секрет популярности заключался в его простой и дешёвой цельнометаллической конструкции, надёжности и хороших пилотажных характеристиках. Всего было выпущено 2650 экземпляров, а если принять во внимание различные модификации (L-23 Super Blanik и т.д.), то более 3000 штук. Даже спустя 50 лет после начала производства, L-13 Blanik остаётся самым распространённым планером в мире. ВВС США используют L-13 (под обозначением LET TG-10) для первоначального обучения военных лётчиков.

В 60-х годах XX века на Бланике были установлены ряд мировых рекордов по дальности полёта, а одноместные модификации Démant и L-21 Spartak были созданы специально для участия чешской команды в Чемпионатах мира 1956-го и 1958-го годов.





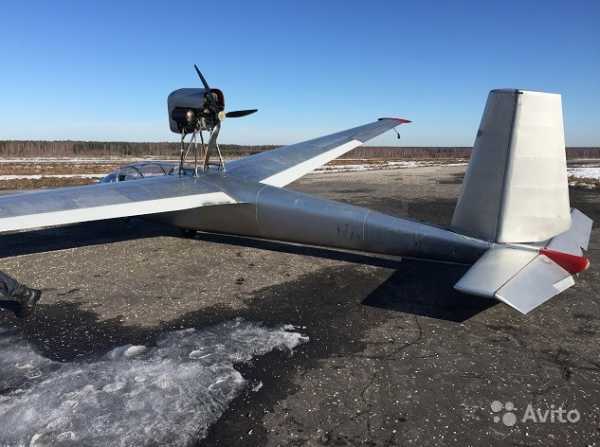

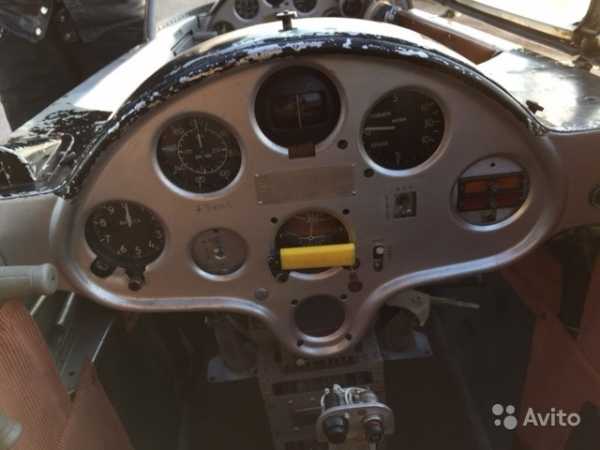

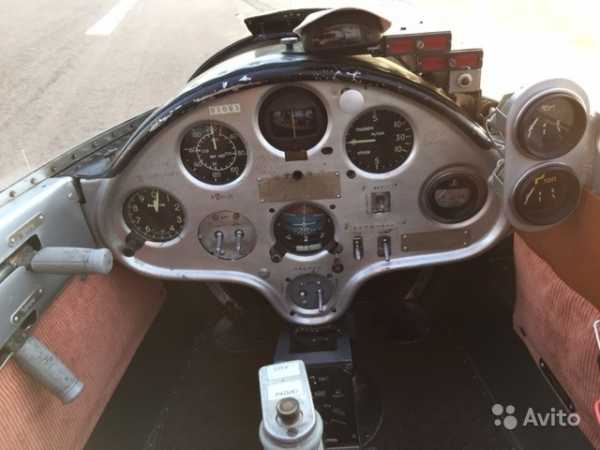

Самолет blanik l-13 1/2 доли
двигатель suzuki g13 bb 100лс
Наработка – 200 моточасов;
Крайнее обслуживание 09.09.2015;
Состояние – отличное.

Винт – Луганский
наработка -100 часов.

налет планера 3000
Крайняя инспекция 15.08.2015

ттх разбег пробег 150-200 метров
подьем 5 м/с
скорость макс 140 км/ч крейсер 130 км/ч
отрыв на 80 км/ч

Взлетный вес: свободно таскает с полным баком 2х человек по 110 кг

расход около 15 л/ч 95 бензин
бак 60 литров
дальность полета 500 км

место осмотра г.Владимир

Самолет подойдет для первоначального обучения.



Цена: 250 000

avito.ru





Вконтакте

Одноклассники

Facebook

Мой мир

Twitter

E-mail

xn--80aafe9bhdrpm.com

Blanik L-13. Масштаб 1:6 — Паркфлаер

Размах: 2850мм
Вес: 3150гр.
Двигатель: Aerodrive ASK-3 3542 1000kv
Винт: 13*6
Профиль крыла: S-3021 увеличенный по высоте на 10%.
Управление: 6 микро-серво
Материал: пенополистирол и крафт бумага
Картинки кликабельны.

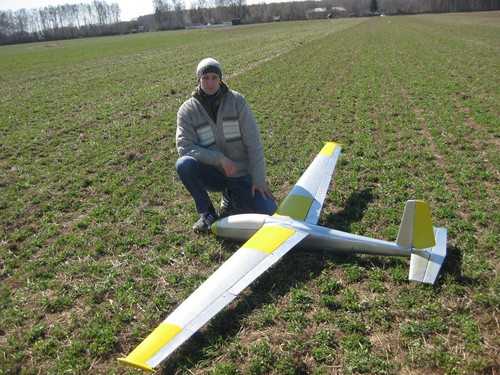

Видео пока мало, т.к. у оператора дочь на руках 🙂  Первые полеты. Ветер 5-7м/с
Взлет.

Посадка

Полеты

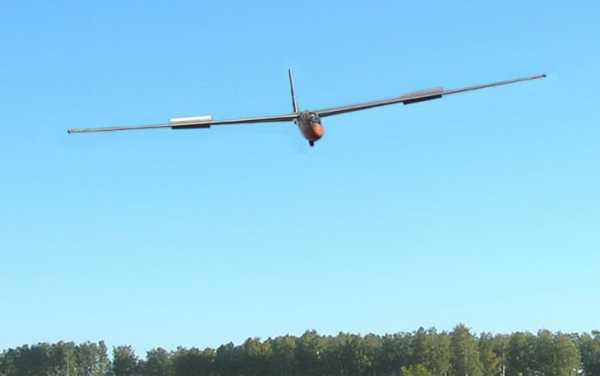

Летает модель копийно, как настоящий. Медленно и важно. Чувствуется вес, размах и инерция.
Когда пролетает рядом, то издает свист, более похожий на шелест. Взлетает с руки легко, с небольшого толчка и плавно уходит в небо. Крутит петли, бочки. Перевернутый полет устойчив. Хорошо сохраняет скорость в безмоторном полете даже при выполнении фигур. Пробовал тормоз -закрылки вниз, элероны вверх, руль высоты чуть вверх — снижает скорость до минимума, хорошо управляется. С минимальной скоростью сильно не игрался, т.к. боялся получить срыв и штопор. Хотя его быть не должно — крыло с обратной стреловидностью имеет противоштопорный эффект.
При потере скорости не заваливается на крыло, а переходит в плавное пике, и снова выравнивается.
Аккумулятора 2800mA хватает всего на 2-3 подъема на 200-300м. Спуск с 200м около 8 -10 минут.
Вчера удалось поймать хорошие термики — заметил где чайки парят и туда. Метрах на 100 летал 5 минут без снижения. Вот я удивился!!! 3кг и парят! Причем, т.к. это было не очень высоко, иногда даже заметно было как он поднимался!
В среднем полет на одном силовом аккумуляторе длится 15-20 минут, два подъема до 200м. Надо ловить термики.
Удалось полетать в полный штиль. Качество крыла впечатляет. Не смотря на свой вес, планирует довольно долго.
Летать на нем удовольствие, мне закоренелому ДВС-нику открываются новые горизонты хобби и Воздушного океана. Уже по другому следишь за облаками, ищешь взглядом в небе парящего сокола.
А во время полета напряженно вглядываешься — снижается/перестал/вроде вверх идет.
Для меня планера — это новые горизонты в нашем хобби. И полукопии среди планеров выделяются своей особой привлекательностью.

Постройка
Сразу оговорюсь, что я просто повторил путь пройденный до меня Виктором. Спасибо ему огромное за его статью.
Итак, на строительство у меня ушло 2.5 месяца, основная работа выполнялась после 10 вечера, когда домашние спят.
Первым делом сделал пенорезку с простейшей механизацией.
Распечатал увеличенные чертежи планера из журнала Моделяж. Мсаштаб 1:6. Сделал шаблоны для резки из фанеры, натер края карандашом, и вырезал плоскости из пенопласта. Плоскости разделил на три части, чтобы не было эффекта провисания струны. Склеил плоскости.

Крыло.

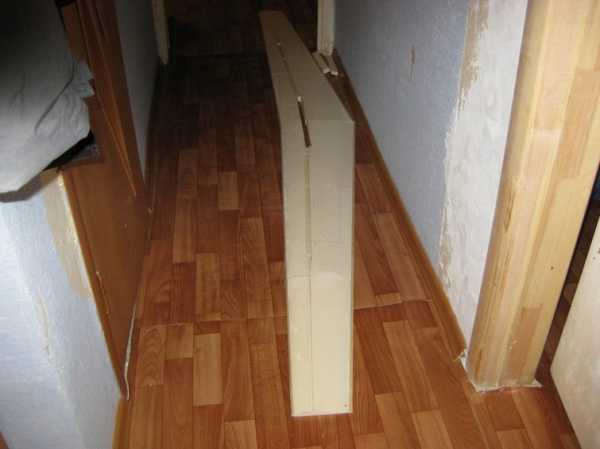

Каждая плоскость весит по 140гр. Далее окантовал сосновыми рейками 4мм толщиной — переднюю и заднюю кромку. Ширина задней кромки -10мм. Срезал рубанком лишнее. Использую клей Регент.

Срезал край у основания крыла, чтобы задать крылу обратную стреловидность.

Разметил расположение лонжеронов — 1/3 хорды крыла, начертил расположение соединительных пеналов.

С помощью простейшей приспособы из нихрома вырезал паз под лонжероны. Прошкурил их.
Лонжерон — сосна 14*5 переходящая в 8*4 в районе элерона.

Труба для соединения консолей — от лыжной палки, Д16, подаренная товарищем. Но планерное крыло очень тонкое, и труба входила туда только только от лонжерона до лонжерона, и V-образность задать не удавалось. Тогда согнул трубу через колено, задав необходимую V-образность крылу. В последствии труба будет вклеена в фюзеляж. Выклеил из стеклоткани пеналы.

Соединение пенала и лонжерона должно быть прочным.

Для этого из бальзы сделал окантовку для пенала. Для плавного распределения нагрузки вклеил стенку из бальзы 4мм длиной 100мм.
Склеил между собой лонжероны и пенал, обмотал капроновыми нитками на клею. Так прочно, но вклеивать в плоскость всю эту конструкцию очень неудобно. Можно попробовать сначала все вклеить в крыло, а затем на плоскости с помощью иглы обмотать нитками.

Все вклеил и немного зашпаклевал. Шпатлевка — смесь детской присыпки и ПВА. Она очень усаживается, но зато очень легкая и отлично шкурится. Можно и шпатлевкой по дереву, но она тяжелее. Наметил, и отрезал элероны и закрылки.

Окантовал плоскости и элероны с закрылками сосновыми рейками 2.5мм толщиной.

Намечаем и выпиливаем корневые нервюры — для плоскости и для центроплана, фанера 3мм.
В элероны и закрылки вклеиваем бальзовые бобышки, там где будут установлены качалки.
Из бальзы изготавливаем капельки. В рули высоты и поворота также вклеены бальзовые бобышки в местах качалок. Законцовки крыла окантовываем бальзой. Приклеиваем капельки.

Итак, по крылу пока все.
Хвостовое оперение:
Собственно все также: вырезаем с помощью шаблонов, окантовываем рейками. По кромкам окантовал бальзой. Руль поворота я не окантовывал — после обклейки крафт бумагой жесткости более чем достаточно.




Фюзеляж.
С помощью пенорезки вырезал из пенопласта пластины толщиной 10мм. Обрезал в соответствии с чертежом.
Вклеил сосновые рейки 5*5 по краям, в заранее вырезанные для них пазы.
Далее вырезал из обрезков пенопласта шпангоуты, передний шпангоут — фанера 3мм, это будет мотошпангоут. Сверху и снизу его усилил накладками из фанеры.

Сзади вклеил бобышку из бальзы — через нее будет крепится стабилизатор.

Сверху и снизу приклеил пластины пенопласта, и обрезал ножом до нужной формы.

Вот что получилось:

Далее с помощью нихрома отрезал фонарь, а также часть центроплана:
Выпиливаем из фанеры шпангоуты-стойки крыла. Подгоняем по месту, и вклеиваем на смолу.

Вклеиваю вырезанные кусочки пенопласта и зашиваю центроплан, шпаклюю.



Далее вклеиваю киль, делаю плошадку для стабилизатора, оклеиваю ее бальзой.
Стабилизатор будет крепится спереди штырем, сзади болтом М5.

Длинных боуденов у меня не было, поэтому серво расположил недалеко от хвоста.
Вклеил в стабилизатор бобышки из бальзы в местах крепления. Там где отверстие для болта — вклеил металлическую трубочку.

Выклеил капот из стеклоткани:

Закрепил мотор, придав необходимый выкос фанеркой. Вырезал места для бобышек крепления капота, бобышки из липы. Вклеил их.


Для того чтобы крыло на трубе не вращалось, приклеил к фанерному шпангоуту проволоку толщиной 5мм, в консолях соответственно вклеил бобышки из бальзы, и в них пеналы из стеклоткани.
Для того чтобы плоскости не разъезжались, они будут стягиваться между собой резинкой. Для этого вклеил крючки. В центроплане под них соответственно вырез. Крючки сначала закрепил на деревянных бобышках, а уже их вклеил в плоскости.

Обмотал серво лейкопластырем и вклеил их в заранее подготовленные пазы.
Оклейка крафт-бумагой.
Здесь вообщем то ничего сложного, но нужно знать несколько тонкостей.
Крафт бумагу я попросил на проходной Макаронной фабрики. До этого мне много где показывали крафт, но то была обычная бумага. Из бумажных мешков для мусора — слишком толстая.
Крафт бумагу можно заменить бумагой для факса, калькой, и даже газетой.

Процесс оклейки:
-вырезаем выкройку с припуском
-кладем в ванную и мочим с обеих сторон
-вешаем на полминуты, чтобы стекла вода
-кладем на ровную поверхность. Берем губку и  наносим ПВА на бумагу.
-наносим клей на заготовку
-накладываем, разглаживаем пластиковой карточкой.
-вешаем сушится передней кромкой вверх, так чтобы доступ воздуха был хороший с обеих сторон.

Я начинаю с задней кромки, делаю там сразу загиб. А потом, когда заготовка будет полностью обернута — уже не загибаю.

После оклейки детали приобретают хорошую жесткость на кручение.
Из тонкостей: для того чтобы не повело, деталь лучше окантовать рейками. Причем если делать окантовку — то делать ее обязательно везде, иначе согнет.
Или не делать вовсе. Т.к. бумага высыхая утягивается, то она просто сожмет пену равномерно.
Если деталь повело, можно попробовать выпрямить ее, намочив, и выгнув в нужную сторону, и зафиксировав оставить сушится.

Покраска.
Очень переживал за покраску, искал акриловую краску в виде аэрозоли (она не разъедает пену). Проводил экперименты.

В итоге: акриловая краска в виде аэрозоли (Hobby называется) не оправдала надежд, уж лучше кистью.
Красить можно чем хочешь, пенопласт через бумагу ничем не разъедает. Единственное — нужно пригладить ворс бумаги. Кто-то для этих целей использует аквалак — после высыхания шкурит.
Я использовал обычную краску для радиаторов на водной основе. Разбавил водой, наносил валиком.
Она быстро сохнет, и ворс отлично приглаживается.
Далее красил обычной аэрозолью из баллончика. Почему-то серебрянка легла и смотрится лучше чем желтый цвет.

Шасси.
В качестве шасси используется одно колесо в районе крыла, и деревянная бобышка в носу.
Выклеил из стеклоткани пенал для колеса, приклеил фанерные боковины, выбрал пенопласт и вживил все это на место.



-Стабилизатор изначально я сделал как у оригинала, с V-образностью, и из-за этого имел в дальнейшем трудности с качалкой. Т.к. тяга у меня одна, то пришлось сделать хитрую качалку, которая все-равно заедала. В итоге за день сделал новый простой стабилизатор с цельным рулем высоты. Это отхождение от копийности, зато просто и надежно.

-Т.к. серво у меня расположены ближе к хвосту (не было длинных боуденов), то для установки центровки пришлось вклеить в нос 250гр балласта.

-В центроплане также сделал крышечку на винтах, для удобства подключения серво крыла.

Чертеж.
Я использовал замыленные отсканированные и увеличенные чертежи из журнала моделяж, 80-х годов.
А как построил, попались мне отличные чертежи в Gif и dwg формате.
Вот на этой страничке — ссылки Gif и Dwg.  Там даже шаблоны профиля крыла есть.
P.S. Более подробные фото постройки есть у меня в альбоме.


Возможно попозже сделаю ему прозрачную кабину с пилотом 🙂

Вот такая модель.
Спасибо за просмотр. Стройте, и мягких посадок.
