Производство самолётов Ту-160, Ту-22М3 и Ту-214. КАЗ им. Горбунова

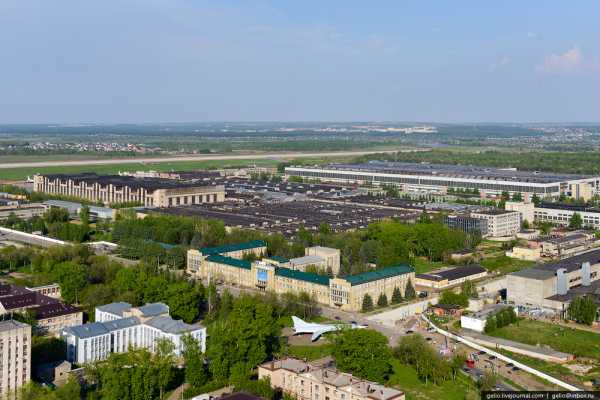

Казанский авиационный завод им. Горбунова — одно из крупнейших отечественных предприятий авиационной промышленности, единственный в России производитель стратегических бомбардировщиков последнего поколения. Завод производит и обслуживает ракетоносец Ту-160, бомбардировщик Ту-22М3, а также различные модификации пассажирского самолёта Ту-214.


1. В годы Великой Отечественной войны Казанский авиационный завод им. Горбунова выпускал для фронта пикирующий бомбардировщик Пе-2 и дальний бомбардировщик Пе-8. Тогда каждые сутки завод отправлял на фронт по 10-12 боевых самолётов. Так за годы войны их было выпущено более 10 тысяч.

2. Новую эпоху отечественной дальней авиации открыл самолёт Ту-16 с турбореактивными двигателями, который был призван заменить винтомоторный бомбардировщик Ту-4, вдвое превосходя его по скорости. Затем на базе бомбардировщика Ту-16 было налажено производство пассажирского авиалайнера Ту-104. Позже появилась модификация Ту-110 для государственных нужд. В 1960-х годах высшее руководство страны пересело на дальнемагистральные Ил-62М, также изготовленные на Казанском авиационном объединении.

За годы своего существования КАЗ им. Горбунова выпустил более 23 тысяч единиц авиационной техники различного типа.

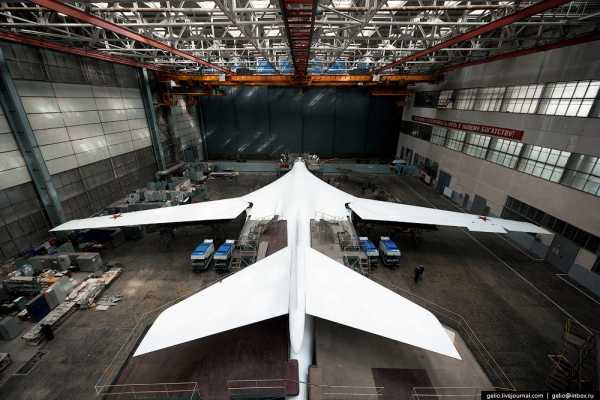

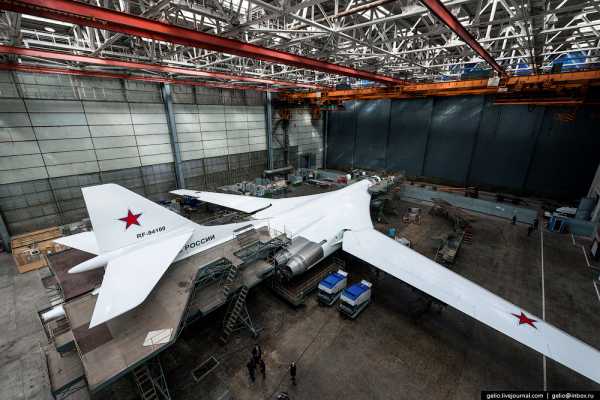

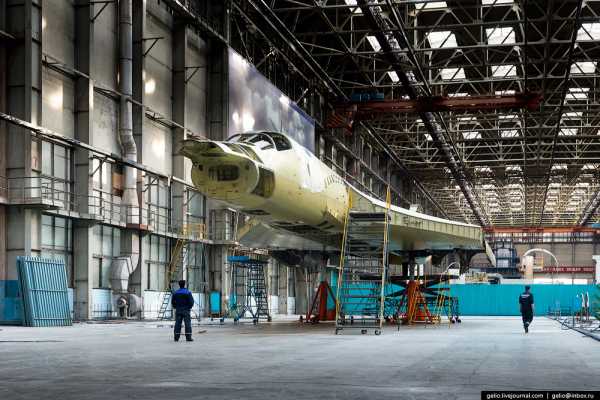

3. Ту-160 — сверхзвуковой стратегический ракетоносец-бомбардировщик, вооружённый крылатыми ракетами большой дальности. Состоит на вооружении ВКС России. Самолёт предназначен для решения разнообразных задач в широком диапазоне дозвуковых и сверхзвуковых скоростей полёта независимо от метеоусловий и времени суток.

4. Это самый мощный сверхзвуковой самолёт в истории военной авиации, самый скоростной бомбардировщик, самый тяжёлый в мире боевой самолёт по взлётной массе.

За светлое антибликовое покрытие лётчики называют Ту-160 «Белый лебедь».

5. Одной из главных особенностей Ту-160 стала изменяющаяся в полёте форма крыла. В процессе полёта стреловидное крыло способно по мере необходимости изменять свою форму для достижения сверхзвуковой скорости.

6. Ту-160 без дозаправки преодолевает 12 тысяч километров, развивая максимальную скорость 2200 км/ч.

На машинах этого типа было установлено 44 официальных мировых рекорда.

7. На самолёте установлена электродистанционная автоматическая бортовая система управления с четырёхкратным резервированием и дублированием механической проводкой. Управление самолётом сдвоенное, установлены не штурвалы, как принято на тяжёлых машинах, а ручки.

8.

9. Экипаж самолёта состоит из четырёх человек.

10. Самолёт после соответствующего переоборудования может оснащаться также свободнопадающими бомбами (до 40 000 кг) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.

11. Ту-160 с бортовым номером «14» (RF-94103), получивший название «Игорь Сикорский».

Данный борт совершил первый полёт в 1988 году и является одним из восьми Ту-160, полученных российской стороной в 1999 году с Украины из состава бывшего 184-го гвардейского тяжёлого бомбардировочного полка в Прилуках.

12. С апреля 2015 года по поручению министра обороны РФ Сергея Шойгу на Казанском авиационном заводе возобновлён выпуск Ту-160.

13. В настоящее время развёрнуты работы по подготовке опытного образца Ту-160М2.

14. Работы предполагают обновление всего бортового оборудования, замену двигателей и применение современных видов вооружения.

15. Новый самолёт только внешне будет похож на существующий Ту-160, «начинка» планируется совсем другая.

16. По заявлению Минобороны РФ, будут построены дополнительные 50 модернизированных стратегических бомбардировщиков Ту-160М2.

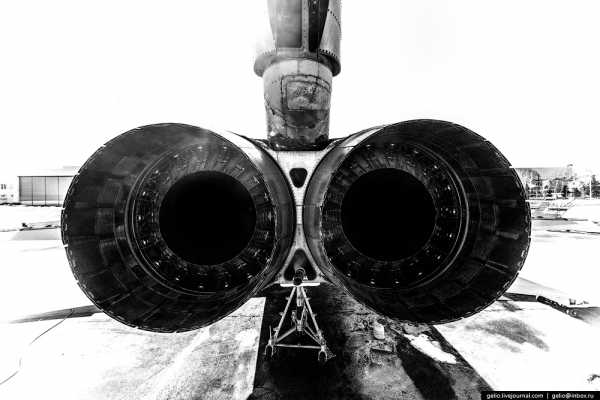

17. Двигатели для Ту-160 производят Самарском научно-техническом комплексе имени Николая Кузнецова (СНТК им. Н. Д. Кузнецова).

Я делал про этот завод отдельный репортаж: http://gelio.livejournal.com/210016.html

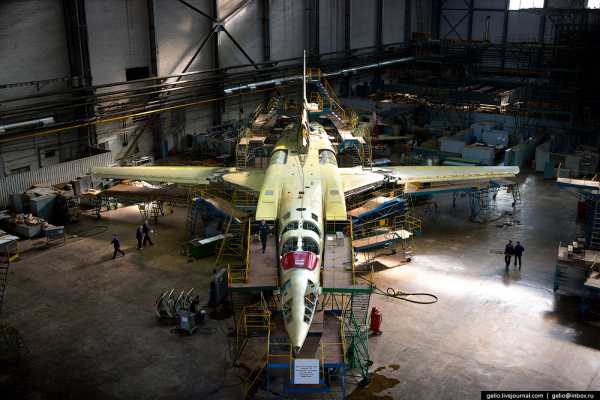

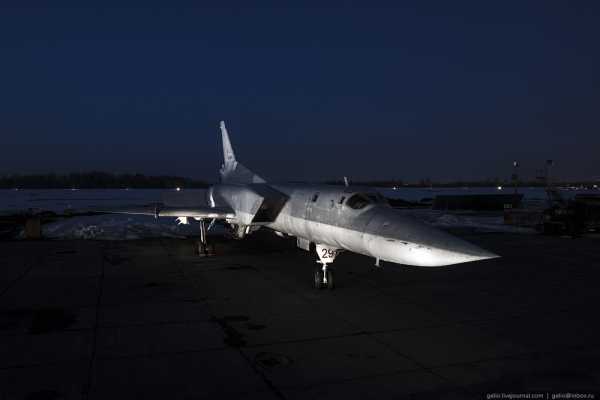

18. Ту-22М3 — дальний многорежимный бомбардировщик-ракетоносец. Предназначен для поражения наземных и морских целей противника во всём диапазоне скоростей с больших, средних и малых высот.

19. Для выполнения ряда военных задач стране требовался самолёт с улучшенными взлётно-посадочными характеристиками, способный не только выполнять сверхзвуковой бросок на большой высоте, но и совершать длительный полёт на малой высоте с высокой околозвуковой скоростью.

20. Испытание выпуска и уборки шасси.

Интересно, что основные стойки шасси убираются в фюзеляж практически синхронно, а вот их огромные створки захлопываются поочерёдно, с секундной задержкой. Это связано с некоторой разницей в длине трубопроводов гидросистемы по левому и правому борту.

21. Ракетоносец решает две основные задачи: нанесение ударов по стратегическим целям и поражение крупных морских целей. Основное вооружение Ту-22М3 — неуправляемые авиабомбы и ракетное вооружение.

22. Преемственность поколений.

23.

24. Характерной конструктивной особенностью самолётов Ту-22М3 является смещённый влево на 2-3 градуса «ноль» руля направления, для компенсации вращающего момента двигателей.

25. Крыло состоит из неподвижной части и поворотных консолей. Крыло переставляется на углы от 20° до 65°.

26.

27. Испытания всех воздушных судов, производимых и ремонтируемых на предприятии, осуществляются на заводском аэродроме «Борисоглебское».

28.

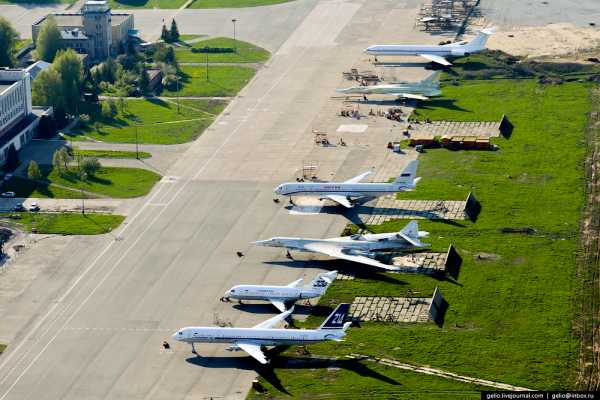

29. Длина взлётной полосы лётно-испытательной станции составляет 3300 метров, что позволяет обслуживать военные и гражданские самолёты.

30. Максимальная взлётная масса Ту-22М3 составляет 126 000 кг, максимальная посадочная — 88 000 кг.

31. Экипаж располагается в катапультных креслах. Подход к рабочим местам — через четыре крышки входных люков, открываемые вверх.

32.

33.

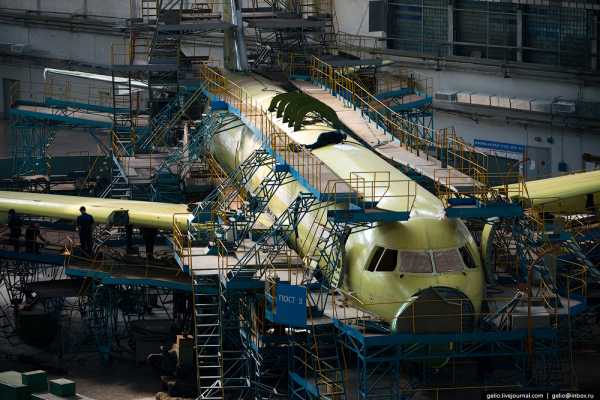

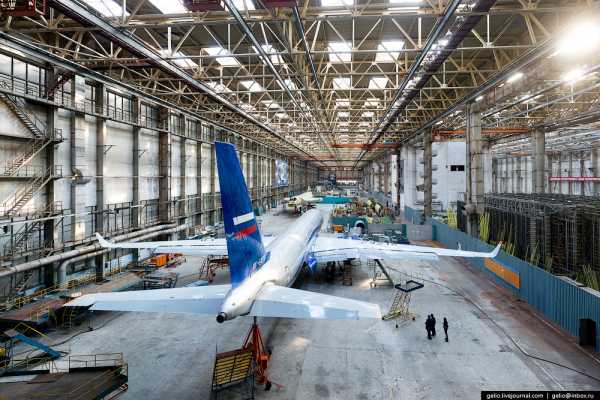

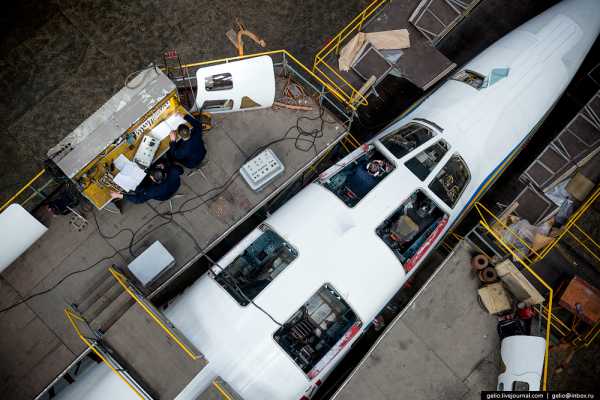

34. Среднемагистральный пассажирский самолёт Ту-214 является усовершенствованной грузопассажирской модификацией Ту-204.

35. Хорошо зарекомендовав себя в эксплуатации на пассажирских перевозках, Ту-214 был выбран в качестве базового для создания целого ряда самолётов специального значения.

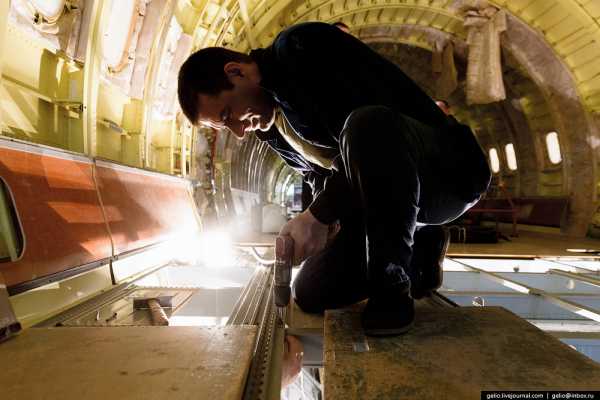

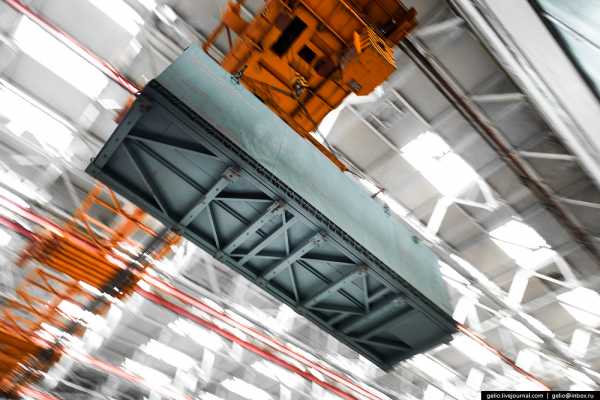

36. Современный самолёт в своей конструкции имеет около 200 тысяч болтов и 2-3 млн заклёпок.

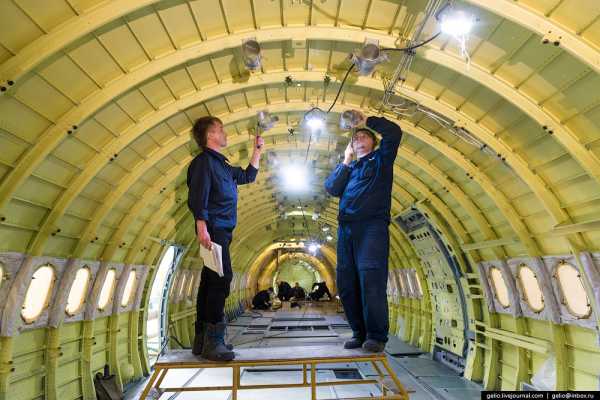

37.

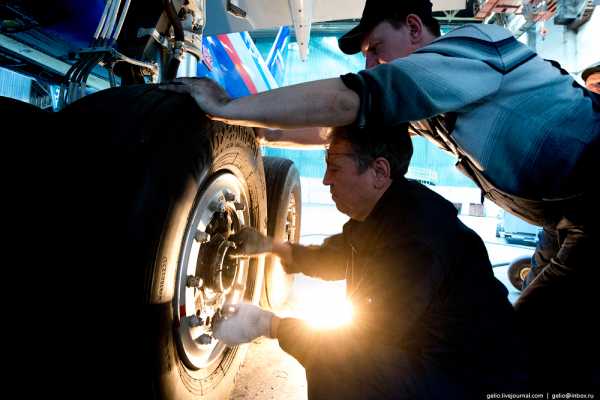

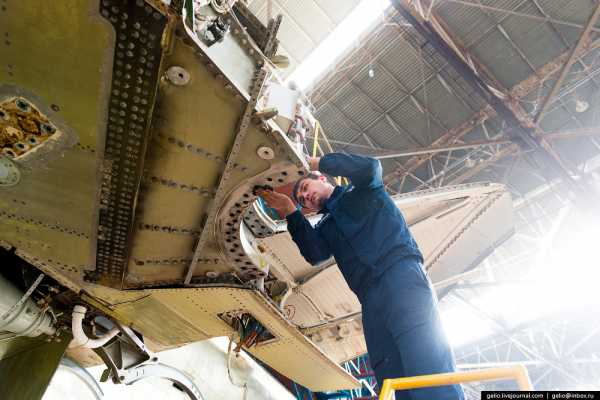

38. Работа с шасси.

39.

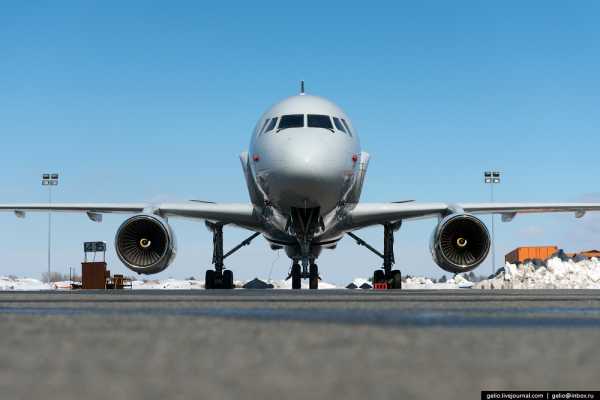

40. Ту-214 оснащен двумя двигателями ПС-90А.

41.

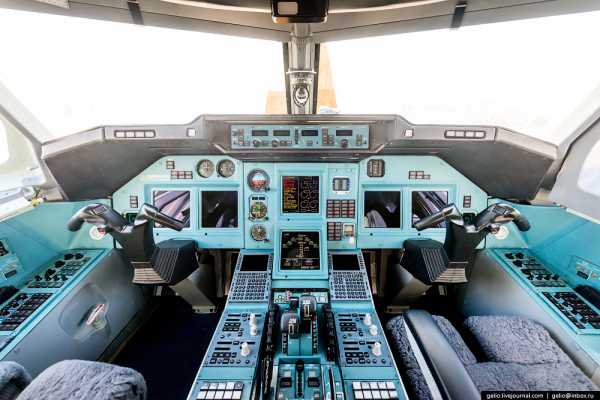

42. Кабина экипажа.

43.

44. По спецзаказу управления делами президента РФ силами ПАО «Туполев» были разработаны специальные модификации: Ту-214СР (самолёт-ретранслятор), Ту-214 ПУ (пункт управления) и Ту-214СУС (специальный узел связи). Дальность полёта этих спецбортов увеличена до 10 000 км за счёт установки дополнительных топливных баков.

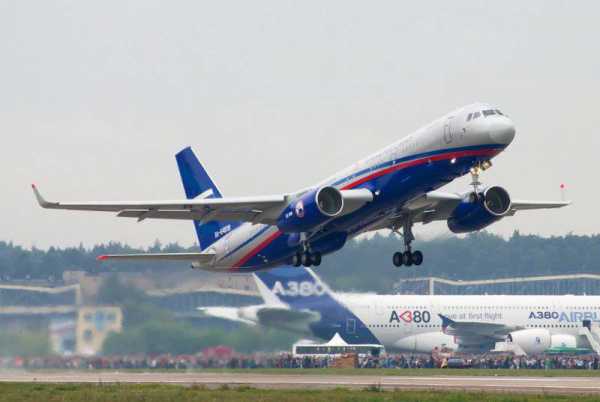

45. Ту-214ОН разработан специально для реализации Международного проекта «Открытое небо».

Самолёт предназначен для инспекционных полётов. Борт оборудован приборами аэрофотосъёмки и позволяет с воздуха ознакомиться с военной инфраструктурой других стран. Ту-214ОН — первый в истории Договора по открытому небу самолёт, оснащённый всеми видами разрешённой аппаратуры наблюдения.

46. Ту-214СР — самолёт-ретранслятор, который был разработан специально для администрации президента.

Самолёт оснащён радиотехническим комплексом, обеспечивающим через спутниковые системы связь с наземными объектами и другими воздушными судами. Руководители РФ пользуются радиорелейной связью. Однако такая связь работает только в пределах прямой видимости, поэтому для неё нужна система наземных радиостанций, самолётов-ретрансляторов и спутников.

47.

По всем вопросам, касающимся использования фотографий, пишите на электронную почту: [email protected]

Смотрите также:
• Производство самолётов Ил-76 и Ту-204 на заводе «Авиастар-СП»
• Производство самолётов Sukhoi Superjet 100 (SSJ100)
• Производство самолётов Су-30 и Як-130. Иркутский авиационный завод
• Производство самолётов Су-34. НАЗ им. Чкалова
• Производство самолётов Л-410 в Чехии

• Ан-225 «Мрия» - самый большой самолёт в мире
• Самолёты в ночном ангаре
• Авиакомпания S7 Airlines



gelio.livejournal.com

Туполев Ту-214 ОН. Фото. Характеристики.



Ту-214ОН (кодовое название «Открытое небо») — самолёт, созданный для авиационного наблюдения, разработан в ОАО «Туполев» на основе Ту-214 пассажирского самолёта. Самолёт создавался специально для  полётов по Договору по открытому небу над территорией стран-участниц договора и чтобы заменить самолёты Ту-154М ЛК-1 и Ан-30Б.

Ту-214ОН снабжен БКАН (бортовым комплектом авиационного наблюдения), который разработало ОАО "Концерн радиостроения «Вега»". В составе БКАН: панорамная и кадровая аэрофотоаппаратура, инфракрасные и телевизионные камеры, РЛС для бокового обзора. Лимт разрешения инфракрасных фотокамер — 50 сантиметров, цифровых — 30 сантиметров.

Самолёт в данный момент собран в двух экземплярах — с бортовым номером 64519, изготовленный в 2011 году , и с бортовым номером 64525, изготовленный  в декабре 2013 года.

Оборудование

БКАН предназначается для получения записи полученных материалов, изображений местности,  документирования средств наблюдения и прочей поступающей информации, управления средствами формирования и наблюдения за навигационными данными для средств наблюдения.

Аэро фотокомплекс представлен плёночными и цифровыми фотоаппаратами, которые расположены на нижней палубе в носовой части фюзеляжа. РЛС бокового обзора размещается также в передней части фюзеляжа. От 4,7 до 25 километров достигает полоса захвата РЛ, до 50  километров — зона обзора. Аппаратура наблюдения инфракрасного спектра размещена в центроплане. Диапазон углов обзора инфракрасной аппаратуры составляет 130 градусов, ширина полосы отслеживания на местности — 4,6*высота полёта, указанная радиовысотомером. В составе телевизионного комплекса наблюдения включены три камеры: широкоугольная центральная КТШ-5 и две боковые КТБО-6. Угол обзора КТШ-5 составляет 148 градусов, ширина отслеживания местности — 6,6*высота полёта, указанная радиовысотомером. Угол обзора КТБО-6 — в узком фокусе 8,5 градусов, а  в широком фокусе 20,1 градуса с диапазоном углов визирования 60 градусов.

Самолёт снабжен счётно-вычислительным бортовым комплексом. БЦВК предназначается для контроля за работой и контроля средств наблюдения, кроме того для отображения информации в реальном времени с различных средств наблюдения, а также её записи. В составе БЦВК входят пять АРМ (автоматизированных рабочих мест), которые объединены в локальную сеть: АРМ оператора РЛС, АРМ оператора аэрофотокомплекса, АРМ оператора аппаратуры ТВ, АРМ оператора аппаратуры ИК и АРМ лётного старшего представителя.

Посмотреть другие самолёты можно тут

avia.pro

Туполев ту-214 он. фото. характеристики. — О самолётах и авиастроении

Ту-214ОН (кодовое имя «Открытое небо») — самолёт, созданный для авиационного наблюдения, создан в ОАО «Туполев» на базе Ту-214 пассажирского самолёта. Самолёт создавался специально для  полётов согласно соглашению по открытому небу над территорией государств-участниц контракта и дабы заменить самолёты Ту-154М ЛК-1 и Ан-30Б.

Ту-214ОН снабжен БКАН (бортовым набором авиационного наблюдения), что создало ОАО Концерн радиостроения «Вега». В составе БКАН: панорамная и кадровая аэрофотоаппаратура, инфракрасные и телевизионные камеры, РЛС для бокового обзора. Лимт разрешения инфракрасных фотокамер — 50 сантиметров, цифровых — 30 сантиметров.

Самолёт сейчас собран в двух экземплярах — с бортовым номером 64519, изготовленный в 2011 году , и с бортовым номером 64525, изготовленный  в декабре 2013 года.

Оборудование

БКАН предназначается чтобы получить запись взятых материалов, изображений местности,  документирования средств наблюдения и другой поступающей информации, управления средствами наблюдения и формирования за навигационными данными для средств наблюдения.

Аэро фотокомплекс представлен плёночными и цифровыми фотоаппаратами, каковые расположены на нижней палубе в носовой части фюзеляжа. РЛС бокового обзора размещается кроме этого в передней части фюзеляжа. От 4,7 до 25 километров достигает полоса захвата РЛ, до 50  километров — территория обзора.

Аппаратура наблюдения инфракрасного спектра размещена в центроплане. Диапазон углов обзора инфракрасной аппаратуры образовывает 130 градусов, ширина полосы отслеживания на местности — 4,6*высота полёта, указанная радиовысотомером. В составе телевизионного комплекса наблюдения включены три камеры: широкоугольная центральная КТШ-5 и две боковые КТБО-6. Угол обзора КТШ-5 образовывает 148 градусов, ширина отслеживания местности — 6,6*высота полёта, указанная радиовысотомером.

Угол обзора КТБО-6 — в узком фокусе 8,5 градусов, а  в широком фокусе 20,1 градуса с диапазоном углов визирования 60 градусов.

Самолёт снабжен счётно-вычислительным бортовым комплексом. БЦВК предназначается для контроля за работой и контроля средств наблюдения, помимо этого для отображения информации в настоящем времени с разных средств наблюдения, и её записи. В составе БЦВК входят пять АРМ (автоматизированных рабочих мест), каковые объединены в локальную сеть: АРМ оператора РЛС, АРМ оператора аэрофотокомплекса, АРМ оператора аппаратуры ТВ, АРМ оператора аппаратуры ИК и АРМ лётного старшего представителя.

Взглянуть другие самолёты возможно тут

Презентация самолета Ту-204-300

Увлекательные записи:
Похожие статьи, которые вам, наверника будут интересны:
  • X-55. технические характеристики. фото.

    X-55 – многоцелевой дистанционоуправляемый самолет, спроектированный в 2014 году экспертами ВВС Армении. X-55 фото Проектирование беспилотного…

  • Яковлев як-48. фото, история, характеристики самолета

    Самолет Як-48 запланирован на перевозку тридцати-пятидесяти пассажиров на расстояние от 4,7 тыс. до 2,5 тыс. километров соответственно. Административные…

  • Taggs. технические характеристики. фото.

    TAGGS – американский многоцелевой дистанционоуправляемый самолет, созданный для применения в гражданских целях, компанией «UAV Solutions». TAGGS фото…

  • Истра 10. технические характеристики. фото.

    Истра 10 – российский многоцелевой дистанционоуправляемый самолет двойного назначения, созданный ООО «Истринский экспериментальный механический завод»….

  • Hlkx ly-3200. технические характеристики. фото.

    HLKX LY-3200 – китайский гражданский многоцелевой дистанционоуправляемый самолет, созданный компанией «Hanglong Kexun Electronics Technology Co.»….

  • Xyris 6. технические характеристики. фото.

    Xyris 6 – гражданский многоцелевой дистанционоуправляемый самолет коммерческого назначения, спроектированный компанией «VespaDrones». Фото БПЛА Xyris 6…

stroimsamolet.ru

Воздушный командный пункт Ту-214ПУ. - Российская авиация

Воздушный командный пункт Ту-214ПУ.

Разработчик: ОКБ Туполева
Страна: Россия
Первый полет: 2010 г.

12 мая 2010 года с аэродрома Казанского авиационного производственного объединения им. С.П.Горбунова поднялся в первый полет новый самолет, изготовленный по заказу Управления делами Президента России — воздушный пункт управления Ту-214ПУ (RA-64517). Машина предназначена для перелетов по стране и во время зарубежных визитов высших руководителей государства — Президента и Председателя Правительства России и оборудована для этого всеми необходимыми средствами комфорта и разнообразной аппаратурой связи и управления.

Первый полет нового самолета выполнил экипаж в составе летчиков-испытателей А.И.Журавлева (командир экипажа) и Д.Ю.Вязанкина (второй пилот), бортинженера Э.Б.Волкова, штурмана Е.А.Кудрявцева и ведущего инженера по испытаниям В.Н.Филимошкина.

Нынешний Ту-214ПУ стал третьей машиной, выпущенной за последние два года на КАПО по заказу Управления делами Президента России. В прошлом году в состав Специального летного отряда «Россия» были официально переданы два самолета-ретранслятора Ту-214СР (RA-64515 и RA-64516). Оба перелетели из Казани на базу СЛО «Россия» в московском аэропорту «Внуково» 1 июня 2009 года.

Второй экземпляр Ту-214ПУ (RA-64520) был выпущен январе 2011 года.

Всего же имеющийся сегодня у казанских самолетостроителей заказ от УДП предусматривает выпуск шести «спецбортов»: двух Ту-214СР, двух Ту-214ПУ и двух «самолетных узлов связи» Ту-214СУС. Все они комплектуются двигателями ПС-90А разработки и производства Пермского моторостроительного комплекса и за счет установки дополнительных топливных баков под полом кабины имеют увеличенную до 10500 км дальность беспосадочного полета.

На одном из таких самолетов Ту-214ПУ, переданном в эксплуатацию Специальному летному отряду (СЛО) «Россия», в октябре 2011 года президент Дмитрий Медведев совершил первый полет. Самолет построен на базе дальнемагистрального пассажирского Ту-214, но значительно отличается от серийной модели. На нем установлена специальная техника, а интерьер выполнен по оригинальному дизайну.

ЛТХ:

Модификация: Ту-214ПУ
Размах крыла, м: 42,00
Длина самолета, м: 46,20
Высота самолета, м: 13,90
Площадь крыла, м2: 182,40
Масса, кг
-пустого самолета: 59000
-максимальная взлетная: 110750
Тип двигателя: 2 х ТВРД ПС-90А
Тяга, кгс: 2 х 16000
Максимальная скорость, км/ч: —
Крейсерская скорость, км/ч: 850
Практическая дальность, км: 6500
Максимальная дальность, км: 10500
Практический потолок, м: 12000.

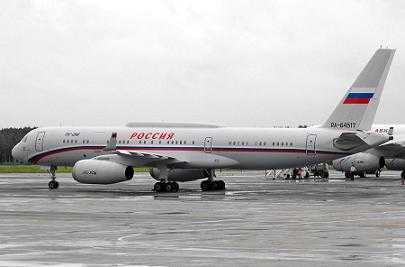

Ту-214ПУ борт № RA-64517 перед первым полетом.

Первый взлет Ту-214ПУ борт № RA-64517.

Ту-214ПУ борт № RA-64517 на стоянке.

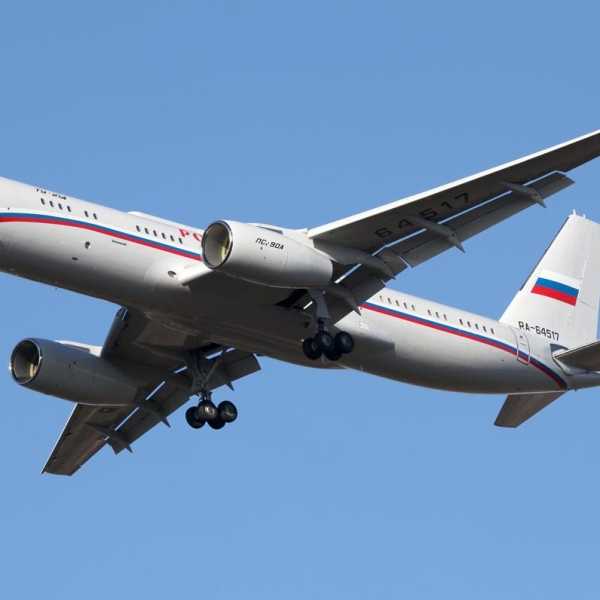

Ту-214ПУ борт № RA-64517 заходит на посадку.

Ту-214ПУ после взлета.

.

.

Список источников:
ОАО Туполев. 12 мая 2010 года состоялся первый полёт самолёта специального назначения Ту-214ПУ.
Сайт «Уголок неба». 2012 г. страница: «Туполев Ту-214ПУ».
Фотоархив сайта russianplanes.net

xn--80aafy5bs.xn--p1ai

Ту-214Р — Википедия

Ту-214Р
Тип самолёт-разведчик
Разработчик ОАО «Туполев»
Производитель КАПО имени С. П. Горбунова
Первый полёт 24 декабря 2009 года
Статус На вооружении
Единиц произведено 2
Базовая модель Ту-214
 Изображения на Викискладе

Ту-214Р (изделие 411) — самолёт ДРЛО для радиотехнической и оптико-электронной разведки, разработанный в конце 2000-х годов на базе пассажирского Ту-214 для замены Ил-20. Принят на вооружение.

Самолёт оборудован многочастотным радиотехническим комплексом МРК-411 с радиолокационными станциями бокового и кругового обзора разработки ЦНИРТИ им. академика А. И. Берга, а также оптико-электронной системой высокого разрешения «Фракция»[1].

По состоянию на октябрь 2015 года проходят испытания 2 борта (RF-64511, RF-64514). Срыв сроков поставки самолётов явился причиной длительного судебного разбирательства между Главным разведывательным управлением Генштаба, являющимся заказчиком Ту-214Р, и Казанским авиационным производственным объединением[2][3].

Содержан

ru.wikipedia.org

ВВС России получат очередной самолёт Ту-214ОН «Открытое небо» » Военное обозрение

В 2014 году российские ВВС пополнятся новым самолетом-разведчиком Ту-214ОН, который будет использоваться для реализации Договора по открытому небу. Данный самолет оснащен современным бортовым комплексом авиационного наблюдения (БКАН), который был создан инженерами российского концерна радиостроения «Вега». Ту-214ОН (Открытое небо) — самолет комплексной разведки, он был создан специалистами ОАО «Туполева» на базе пассажирской версии самолета Ту-214. Данная машина должна заменить устаревшие самолеты Ан-30 и Ту-154. На сегодняшний день построено всего 2 самолета Ту-214ОН — закончены в мае 2011 года и в декабре 2013 года соответственно. Свой первый полет самолет совершил 1 июня 2011 года.

Впервые данный самолет был показан широкой общественности во время международного авиасалона МАКС-2011. Появление на авиасалоне этого самолета вызвало широкий общественный резонанс. Во время работы авиасалона с самолетом Ту-214ОН успели познакомиться представители США, Канады, Италии, Норвегии. Все эксперты дали российской машине только высокие оценки. Ту-214 является специальной модификацией гражданского лайнера Ту-214, основное его предназначение — это совершение инспекционных полетов в рамках программы «Открытое небо».


Стоит отметить, что Ту-214ОН стал первым отечественным самолетом, с которого были сняты ограничения по применению оборудования зарубежного производства в составе бортового комплекса наблюдения. Установленный на борту самолета комплекс включает весь разрешенный договором комплекс средств наблюдения, аппаратуру контроля и управления этими устройствами, а также различное оборудование отображения и записи всей полученной во время совершения наблюдательных полетов информации с сохранением ее на жестком магнитном диске компьютера. Цифровая видео- и фотоаппаратура находятся в нижнем отсеке Ту-214ОН, который имеет специальные иллюминаторы, закрываемые шторками с механизированным управлением.
После завершения полета вся полученная информация при помощи аппаратуры наземного комплекса обработки и сбора данных переводится в единый цифровой формат, который был принят всеми государствами участниками ДОН. Принятие на вооружение самолетов Ту-214ОН, выполняющих важную государственную задачу инспекционного контроля в рамках действующих международных соглашений, позволит решать ее на самом современном на данный момент технологическом уровне.

Сердцем самолета является Бортовой комплекс авиационного наблюдения (БКАН), который был создан специалистами концерна «Вега». Данный разведывательный комплекс предназначен для получения изображений местности, записи и документирования полученной информации, управления имеющимися на борту средствами наблюдения и создания навигационной информации для средств наблюдения.

В состав БКАН были включены панорамная и кадровая аэрофотоаппаратура, инфракрасные и телевизионные камеры, а также РЛС бокового обзора. Согласно международным договоренностям разрешение ТВ-камеры и фотоаппаратуры составляет 30 см, для ИК-камеры — 50 см, для РЛС бокового обзора — 3 м. Аэрофотокомплекс установлен в носовой части фюзеляжа самолета на его нижней палубе. Полоса захвата РЛС составляет от 4,7 до 25 км, а зона обзора — до 50 км. ИК-аппаратура наблюдения была расположена в центроплане Ту-214ОН. Ее диапазон углов обзора равен 130 градусам, а ширина полосы сканирования местности составляет 4,6h (h — это высота полета самолета по радиовысотомеру).


В состав установленного на самолете комплекса наблюдения включены 3 камеры: две боковых КТБО-6 и центральная широкоугольная КТШ-5. При этом угол обзора КТШ-5 составляет 148 градусов, а ширина сканирования на местности равна — 6,6h. Угол обзора КТБО-6 составляет от 8,5 градусов в узком фокусе до 20,1 градуса в широком фокусе с диапазоном углов визирования 60 градусов. Помимо этого Ту-214ОН оснащен бортовым счетно-вычислительным комплексом, основной задачей которого является управление и контроль за установленными на борту средствами наблюдения, а также для показа в режиме реального времени информации со всех средств наблюдения и ее запись. В состав БЦВК самолета включено 5 полностью автоматизированных рабочих мест (АРМ), объединенных между собой с помощью локальной сети.

Экипаж Ту-214ОН включает в себя 5 человек: командир экипажа, второй пилот, штурман, бортинженер, радист-переводчик. Помимо этого в кабине экипаже есть дополнительное место, которое предназначено для контролера от наблюдаемой стороны. Руководитель миссии совместно с руководителем группы сопровождения от наблюдаемой стороны располагаются в отдельном салоне. Оба обладают возможностью следить за работой, установленной на борту аппаратуры, с помощью двух выносных дисплеев, которые аналогичны тем, что используются операторами.

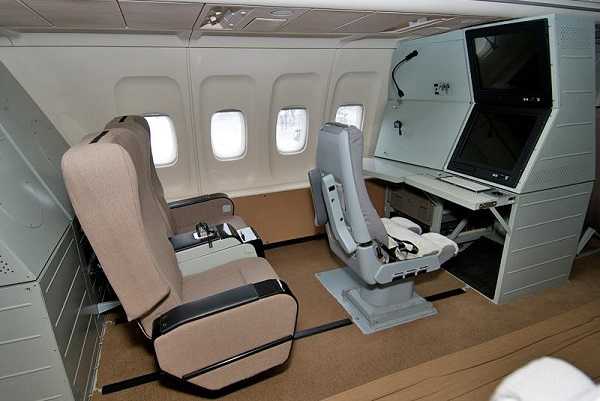

Все 5 АРМ расположены в специальном отсеке операторов аппаратуры наблюдения. Каждое из этих мест имеет по 2 монитора. Один из мониторов показывает получаемое установленной аппаратурой изображение в режиме онлайн, а второй выводит информацию о местоположении самолета, зоны наблюдений работающей в это время аппаратуры, карту, информацию об условиях полета и другую рабочую информацию. АРМ также обеспечивает запись цифровой видеоинформации и управление установленной на борту аппаратурой наблюдения. При этом работа операторов комплекса контролируется представителями наблюдаемой стороны.


Вся аппаратура наблюдения находится в двух багажных отсеках. В переднем отсеке находятся видеокамеры и аэрофотоаппараты, в заднем отсеке расположен радиолокатор бокового обзора с синтезированной апертурой, специальная навигационная система, а также ИК-аппаратура наблюдения. Непосредственно под самим самолетом находится антенна радиолокатора, которая надежно защищена с помощью радиопрозрачного обтекателя. На борту имеется развитая система жизнеобеспечения, которая включает в себя кухни, туалеты, а также купе для отдыха сменного экипажа. Всего на борту самолета во время совершения наблюдательного полета может находиться 31 человек (члены миссии и группы сопровождения), в транзитном полете Ту-214ОН может принять 56 человек.

Стоит отметить, что специалистам ОАО «Концерн «Вега» удалось построить наиболее самодостаточную и полную на данный момент систему наблюдения. Данная система включает в себя не только Ту-214ОН, но также и расположенный на земле комплекс для обработки полученных данных, учебно-тренировочные средства, контрольные тест-объекты для осуществления проверки характеристик аппаратуры наблюдения. Важно подчеркнуть тот факт, что имеющаяся на борту аппаратура может использоваться не только в рамках ДОН, но и для осуществления патрулирования пограничных районов России, а также в интересах МЧС.

Установленная на борту Ту-214ОН аэрофотоаппаратура позволяет делать снимки, детально фиксируя искусственные и природные объекты, а также определять некоторые их физические характеристики. Договоренность о возможности применения цифровых фото-и видеокамер расширила возможности комплекса. Видеокамеры особенно полезны во время выполнения полетов на небольших высотах под облаками. Также самолет в состоянии делать спектрозональные и цветные фотоснимки.



Использование бортовых ИК-систем позволяет наблюдателям очень быстро получить информацию о распределении температуры земной поверхности, что способствует решению тех задач, которые не могут быть эффективно решены с помощью обычной фотосъемки. Помимо этого ИК-системы обеспечивают Ту-214ОН всепогодность контроля при выполнении полета на малых высотах.

Применение РЛС бокового обзора существенно увеличивает эффективность установленной на борту аппаратуры наблюдения за счет возможности осуществления съемки в условиях облачности и в ночное время. Помимо этого радиолокационная информация находит самостоятельное применение в некоторых задачах. Также она может применяться совместно со съемкой в видимом и в ИК диапазонах.

Программа «Открытое небо»

Договор по открытому небу, или, как его сокращенно называют, ДОН, был подписан еще 24 марта 1992 года. Подписание договора состоялось в столице Финляндии, где его подписали представители 23 государств-членов ОБСЕ. В мае 2001 года данное соглашение было ратифицировано в России. В настоящее время насчитывается уже 34 страны участницы Договора по открытому небу. Целью заключения данного договора было укрепление доверия между странами мира с помощью совершенствования механизмов, обеспечивающих контроль за военной деятельностью. Согласно данному документу, участники договора получают возможность совершать разведывательные облеты территорий друг друга.


Раннее, 19 февраля 1988 года, был образован Центр обеспечения реализации договоров о сокращении вооружений ВВС. На данный момент центр состоит из управления и 3-х отделов, данный центр подчиняется непосредственно главнокомандующему ВВС страны. «На территории России с участием офицеров данного центра, каждый год проводится до 60 сопровождений иностранных инспекционных миссий и групп, одновременно с этим на территории иностранных государств выполняется до 41 наблюдательного полета и до 15 инспекций согласно ДОН», — рассказывает официальный представитель военно-воздушных сил РФ полковник Игорь Климов.

С 2010 года данный Центр осуществляет руководство российскими группами сопровождения иностранных миссий стран-участниц ДОН на территории РФ. Наблюдательные полеты над территорией нашей страны ведутся при помощи специализированных самолетов наблюдения С-130, SAAB-340В, ОС-135В, CN-235, Ан-26 и Ан-30. Над территорией иностранных государств-участников на самолетах наблюдения Ту-154М-ЛК1 и Ан-30Б. По словам Игоря Климова, в конце прошлого года для реализации ДОН ВВС России получили новый самолет-разведчик Ту-214ОН. В 2014 году на вооружение ВВС должен поступить еще один самолет данного типа, в настоящее время осуществляется его приемка.

Летно-технические характеристики Ту-214ОН:
Габариты: размах крыла — 42,0 м, длина — 46,02 м, высота — 13,9 м, площадь крыла — 182,4 м.
Масса самолета максимальная взлетная — 110 750 кг, масса пустого — 59 000 кг.
Силовая установка — 2 ТВРД ПС-90А тягой 2х16 000 кгс.
Крейсерская скорость — 850 км/ч.
Практическая дальность — 6500 км.
Практический потолок — 12 000 м.
Экипаж — 5 чел.

Источники информации:
http://rostec.ru/news/4226
http://www.oaokapo.ru/product/planes/tu-214-on.php
http://www.oborona.ru/includes/periodics/defense/2011/0718/13536870/detail.shtml
http://www.airwar.ru/enc/spy/tu214on.html

topwar.ru
