Бомбардировщик США B-1B Lancer, Описание и Технические Характеристики с Фото и Видео

Rockwell B-1 Lancer («Улан») – американский стратегический сверхзвуковой бомбардировщик, созданный в период Холодной войны и до сих пор находящийся на вооружении ВВС США. Самолет имеет крыло с изменяемой стреловидностью.

При разработке этой машины реализовывалась концепция прорыва вражеской ПВО при полете на малых с огибанием рельефа местности. В конструкции этого самолета активно используются технологии снижения радиолокационной заметности («стелс»).

Бомбардировщик В-1 создавался в первую очередь, как носитель ядерного оружия, по замыслу разработчиков эта машина должна была заменить устаревший дозвуковой Boeing B-52 Stratofortress. После окончания Холодной войны эти боевые машины начали переоборудовать для применения обычных видов вооружения. В середине 90-х годов B-1В Lancer окончательно были выведены из состава стратегических сил США.

Модификация бомбардировщика В-1В принимала участие практически во всех конфликтах последних десятилетий, в которых были задействованы американские ВВС. За все время эксплуатации из-за технических неисправностей было потеряно десять самолетов, однако ни один из бомбардировщиков не был сбит противником. В-1В является обладателем нескольких рекордов по дальности, скорости и набору высоты. В настоящее время В-1В – это единственный самолет в американских ВВС с изменяемой геометрией крыла.

Всего было построено более сотни самолетов разных модификаций. В настоящее время ведутся работы над модернизацией B-1В Lancer.

История создания

Работы над созданием нового сверхзвукового стратегического бомбардировщика начались в США еще в конце 50-х годов. Компания North American Aviation предложила заменить самолеты В-52 реактивным бомбардировщиком XB-70 Valkyrie. Этот самолет имел шесть реактивных двигателей, мог развивать скорость 3 Маха на высоте более 20 км. Подобные характеристики делали его практически неуязвимым для самолетов-перехватчиков и зенитных ракет СССР – основного потенциального противника Соединенных Штатов.

Однако уже к концу 50-х годов новейшие советские зенитные ракеты уже могли сбивать высокоскоростные цели, летящие на больших высотах, подтверждением чему стало сбитие самолета Гэри Пауэрса в 1960 году.

Американцам нужно было срочно менять тактику применения стратегических бомбардировщиков. Новым способом преодоления советской ПВО стал прорыв самолетов на малых и сверхмалых высотах. Такая тактика давала атакующим самолетам целый ряд преимуществ:

  • уменьшалось расстояние обнаружения бомбардировщика радарами;
  • зенитные ракеты на малых высотах обладали низкой эффективностью;
  • низколетящие цели очень тяжело определялись РЛС перехватчиков.

Однако XB-70 Valkyrie слабо подходил для полетов на малых высотах. Ему приходилось снижать скорость до дозвуковой, что значительно уменьшало радиус использования бомбардировщика. К тому же очень быстро совершенствовались межконтинентальные баллистические ракеты, поэтому значение стратегической авиации постепенно снижалось. В 1961 году президент Кеннеди распорядился закрыть программу «Валькирия».

Работы над созданием нового стратегического бомбардировщика начались в США примерно в середине 60-х годов (программа AMSA, позже ее переименовали в В-1). В 1969 году Министерство обороны США подготовило задание по новому самолету и отправило его в разные самолетостроительные компании. Победителем конкурса стала North American Rockwell.

Для проведения испытаний планировали построить четыре самолета. Первый полет нового бомбардировщика состоялся в декабре 1974 года, в 1978 году В-1 достиг скорости 2,2 Маха, а в 1979 году был готов предсерийный образец В-1. Однако еще за два года до этого американский президент Картер заявил о прекращении финансирования программы В-1. Несмотря на официальное закрытие, летные испытания самолета прекращены не были.

Программу В-1 спустя пять лет возобновил следующий президент США – Рональд Рейган. Уже в 1981 году было официально объявлено о планах закупки ста бомбардировщиков B-1В Lancer для ВВС США. Эта модификация несколько отличалась от первых четырех самолетов, созданных на первом этапе программы.

Новый самолет имел усиленную конструкцию шасси и планера, что позволило увеличить его максимальную взлетную нагрузку, нерегулируемые воздухозаборники, при изготовлении В-1В активно использовались технологии малозаметности «стелс». Были внесены изменения в отсек вооружения. Можно сказать, что на В-1В была в максимальной степени реализована концепция прорыва вражеской ПВО на малых высотах.

Первый серийный бомбардировщик В-1В поднялся в воздух в 1984 году, а на следующий год эти машины уже начали поступать в войска.

Изначально основным вооружением самолета были аэробаллистические ракеты AGM-69 SRAM или ядерные бомбы разной мощности. Немного позже на бомбардировщике были установлены узлы подвески для стратегических крылатых ракет.

В 1992 году началась программа переоснащения В-1В более совершенными аэробаллистическими ракетами AGM-131A SRAM-2, однако она так и не была доведена до завершения.

В середине 90-х самолет был выведен из состава стратегических сил США, началось его переоборудование для использования обычных боеприпасов.

Из-за технических вопросов, связанных с невозможностью использовать обычные виды вооружения, бомбардировщики В-1В не участвовали в операции «Буря в пустыне» в 1990 году. Однако в следующей операции против Ирака («Лис пустыни», 1998 год) эти самолеты уже применялись, они нанесли несколько бомбовых ударов с больших высот.

ВВС США использовало B-1B Lancer для бомбардировки территории Югославии в 1999 году. Активно применялся «Улан» во время второй войны в Персидском заливе (2003 год). В-1В наносили ракетно-бомбовые удары по территории Ливии в 2011 году, в настоящее время эти самолеты применяются американцами для бомбардировок группировок Исламского государства в Сирии и Ираке.

Американцы планируют провести модернизацию бомбардировщиков В-1В, для того чтобы оставить эти машины в строю как минимум до 2038 года.

Описание конструкции

В-1В выполнен по нормальной аэродинамической схеме, самолет имеет низкорасположенное крыло с изменяемой стреловидностью и высокорасположенное горизонтальное оперение. Компоновка В-1В – интегральная.

Фюзеляж самолета — полумонокок, с большим количеством шпангоутов и лонжеронов, его обшивка выполнена из алюминиевых сплавов. Фюзеляж разделен на пять основных секций.

Крыло самолета кессонное с двумя лонжеронами.

Шасси В-1В – трехстоечное, главные стойки имеют по четыре колеса, передняя – два.

Самолет оснащается четырьмя двигателями F101-GE-102, установленными в мотогондолах под неподвижной частью крыла.

Экипаж бомбардировщика B-1B Lancer состоит из четырех человек: двух пилотов и двух операторов. Вход в кабину находится за передней стойкой шасси.

Основным оружием В-1В являются управляемые ракеты (восемь AGM-86B ALCM или двадцать четыре AGM-69А, AGM-131А класса «воздух-земля») или ядерные бомбы разной мощности. Вооружение размещается в трех бомбоотсеках на барабанных пусковых установках.

При создании самолета активно использовались технологии снижения его радиолокационной заметности. Уменьшение ЭПР бомбардировщика достигается за счет специальных радиопоглощающих покрытий, изменения конструкции мотогондол, металлизации остекления кабины, изменения наклона антенны РЛС и других конструкторских решений.

Характеристики

Экипаж4 чел.
Длина самолета44,81 м
Высота самолета10,36 м
Максимальная скорость1328 км/ч
Практическая дальность12000 км
Нагрузка на крыло1194,1 кг/м2
Боевая нагрузка56700кг
Двигатель4 × ТРДДФ F101-GE-100

militaryarms.ru

Rockwell B-1 Lancer. Фото и видео. История и характеристики.





Rockwell B-1 Lancer — тяжелый бомбардировщик ВВС США стоит на вооружении с 1986 г. Это один из самых крупных самолетов своего класса в истории авиации. На 2002 г. в строю находилось 93 бомбардировщика. Конструктивной особенностью В-1 является крыло с изменяемой в плане геометрией. Стреловидность по передней кромке составляет 1559,5°.

Конструкция самолета выполнена по технологии «Стелс», вероятность его обнаружения радиолокационными станциями противника минимальна.

На замену В-52 фирма Rockwell International начала разработку бомбардировщика стратегического класса. Изначально самолет имел название В-1, но спустя некоторое время с новыми модернизациями он приобрёл название В-1ВLancer. Официально это произошло 1 мая 1990 года.

В 50-х годах был разработан ряд действий по замене самолетов, состоящих на вооружении США. Ярким представителем подобного плана был В-52. Начиная с 60-х годов, разработали программу под названием AMSA. Позже, в 1969 году, ее переименовали в программу В-1. Официальные предложения по запросу (имеются в виду предложения, высланные в разные самолетостроительные фирмы) В-1 ВВС США выдало в ноябре этого же года. 7 июня 70 года выбрали компанию-победителя по итогам конкурса. Им стала компания North American Rockwell. Также выбрали двигатели – ТРДД General Electric F101-100.

По первоначальной программе планировалось сконструировать 2 экземпляра для статических испытаний и 5 − для летных. Однако практически сразу же в 1972 году внесли некие коррективы в программу, в частности на статические испытания дали только 1 экземпляр, а на летные – 3. В 1976 году решили построить четвертый самолет в качестве эталона для начала серийного производства. По программе рассчитывали получить 240 серийных В-1. В 1979 году САК ВВС посчитали нужным поставить самолет на боевое дежурство.

Rockwell B-1 Lancer видео

НИОКР шли интенсивно, с малым отставанием от графика. На 76 год запланировали первый полет прототипа. В этом же году 23 декабря он с небольшим опозданием произошел. В воздух его поднял американский летчик-испытатель Ч. Бока-младший. Данный прототип использовали для фиксации летных и практических характеристик. Сразу же столкнулись с проблемой электроники в самолете, потому что это был первый бомбардировщик, поднятый в воздух, с самым передовым оборудованием. Основная проблема затронула комплекс БРЭО, а вернее его определенную часть – бортовой комплекс обороны. Хоть самолет и был практически готов, с этим комплексом компания Boeing, отвечающая за электронику, провозилась еще около 10 лет, прежде чем довести ее до полного рабочего состояния.

В апреле 76 года прототип достиг ранее заданной программой скорости М=2, а в сентябре успешно завершились летные испытания. В декабре этого же года Пентагон совместно с ВВС США объявил о намерении начать серийное производство самолета. Однако сразу же появилась и проблема. Бортовое оборудование дорабатывали и на этот счет особо не переживали, но проблема возникла с финансовым вопросом. Если в 1970 году самолет стоил 40 миллионов долларов, то со всей программой доработки и доводки бомбардировщик спустя 5 лет стоил 70 миллионов долларов. Президент США Картер был в недоумении и в 1977 году, в июне, на пресс-конференции объявил о прекращении финансирования проекта В-1.

Но летные испытания В-1 так и не прекратились. Программу сильно поддерживало руководство ВВС, оно же дало возможность провести продувку самолета в аэродинамической трубе. Хоть официально в июне программу закрыли, в июле с 3-го прототипа выполнили запуск ракеты SRAM. По официальным данным программу испытаний назвали ВРЕ, в ней испытывались третий и четвертый (финальный) прототипы.

Спустя 5 лет программу возобновил Р. Рейган. 2 октября 81 года президент США провозгласил программу стратегической модернизации по программам АТВ и LRCA. К LRCA ВВС в июне назначили В-1В, а прототип В-1 переименовали в В-1А.

По внешним признакам прототипы В-1А и В-1В довольно-таки схожи, однако в то же время абсолютно разные. В-1В проектировали с расчетом на прорыв ПВО противника на малых высотах с дозвуковой скоростью. Максимальная скорость не превышала показателя  М=1,25. В сравнении с В-1А его собрат имел упрощенную конструкцию воздухозаборников (убрали подвижные клинья), сниженный ЭПР во фронтальной плоскости, а радиопоглощающие материалы увеличились на 85%.

Первый полет уже полностью модернизированной версии В-1В состоялся в марте 1983 года. Именно четвертый опытный прототип, который планировали сделать эталоном для серийного производства программы В-1, немного перестроили и переименовали в В-1В. Разница между серийными самолетами и прототипом была лишь в конструкции воздухозаборников, системе стыка крыла с фюзеляжем и убранными окнами в кабине штурмана.

Полностью доработанная версия В-1В поднялась в небо в середине октября 1984 года. Ракету SRAM с него впервые выпустили в январе 1987 года, в декабре осуществили опытное сбрасывание 56 свободнопадающих практических бомб. Практичность использования крылатых ракет осуществлялось на 9-м и 28-м серийных самолетах. Также первые 3 серийные В-1В сертифицировались на возможность использования ядерных свободнонесущих бомб В61 и В63. 59-й серийный испытывал фугасные бомбы Mk.82.

По официальным данным, всякого рода испытания самолета В-1В закончились 31 октября 1985 года.



Конструкция B-1



Опираясь на эргономику, были изменены некоторые части конструкции. Были установлены 2 небольших окна в кабине штурмана-оператора для ликвидации клаустрофобии. Также была изменена носовая часть фюзеляжа путем установки многорежимной РЛС AN/APQ-164A. Кардинально исправили систему аварийного покидания кабины. Закабинный отсек увеличили. Появилась возможность подвешивания авиационных средств, предназначенных поражать разные типы целей. Это стало возможным благодаря тому, что шпангоуты переднего отсека сделали подвижными.

Сам самолет выполнили по нормальной аэродинамической схеме. В конструкции реализовали интегральную компоновку, которая отличается плавным сопряжением крыла и фюзеляжа. Интегральная компоновка дала возможность увеличить объёмы планера изнутри, снизить площадь поверхности отмывания и эффективную поверхность рассеивания.

Установленные на крыльях интерцепторы и дифференциально отклоняемые консоли стабилизатора осуществляют управление по крену.

Состав материалов для планера: титановый сплав – 17,6%, алюминиевый сплав – 42,5%. Поперечная коробчатая балка центроплана является основным элементом конструкции, которая воспринимает нагрузки. Практически на 80% изготовлена из титанового сплава с применением диффузной сварки.

Фюзеляж представлен полумонококом. Он состоит из пяти главных секций и имеет большую плотность размещения лонжеронов и шпангоутов. Конструктивные внутренние элементы и обшивка самолета выполнены в основном из алюминия. Титан применили в области гондол двигателей и в противопожарных перегородках. За устойчивость конструкции в турбулентной атмосфере отвечает установленная система LARC. К ней относятся специальные датчики, которые разместили по разным точкам фюзеляжа. С их помощью измеряется нагрузка аэродинамических отклонений. Благодаря этой системе уменьшилась масса конструкции носовой части и повысилась усталостная прочность всего планера.

Благодаря тому, что крыло способно менять свою стреловидность, увеличились его несущие характеристики одинаково хорошо как в области малых скоростей, так и во время полета с большими числами Маха. Когда увеличивается стреловидность крыльев, частично подвижная часть убирается в центроплан. В этом месте обшивка сделана из стеклопластика. На В-1В использовали более простую систему скользящих створок и уплотнителей надувного характера. В основе конструкции подвижных консолей лежат алюминиевые двухлонжеронные кессоны с нервюрами и фрезерованными лонжеронами. Также здесь установлены монолитные цельнофрезерованные панели обшивки, выполненные из алюминиевых сплавов.

В состав механизации каждой консоли крыла входят семь секций предкрылков с углом отклонения 20° и однощелевыми шестисекционными закрылками.

Экипаж самолета – 4 человека: первый и второй пилоты, два оператора наступательных и оборонительных систем. Они размещены в двух герметичных кабинах. Летчики размещены бок о бок: командир слева, второй пилот справа. Сразу за ними идет вторая кабина с рабочими местами штурманов-операторов.



Rockwell B-1 Lancer фото



Силовая установка: четыре турбореактивных двигателя «General Electric» тягой по 13 400 кг.



Rockwell B-1 Lancer фото

Тактико-технические характеристики бомбардировщика Rockwell B-1 Lancer:

  • Размах крыла,м 23,84-41,67

  • Длина, м 44,81

  • Высота, м 10,36

  • Площадь крыла, м2 181,2

  • Полезная масса, кг 56 000

  • Стартовая масса, кг 217 000

  • Скорость полета: на высоте 1,25М

  • Скорость полета: у земли 0,85М

  • Дальность в полете перегоночная, км 11 300

  • Потолок, м 15 000

  • Экипаж, чел 4





Rockwell B-1 Lancer фото кабины



Вооружение:

  • боевая нагрузка, кг 57000

  • крылатые ракеты    22 х AGM-86B

  • (дальность 2600 км, мощность ядерного заряд по 200 кт)

  • или управляемые ракеты …. 38 х СРЭМ (дальность 300 кг, мощность ядерного заряда по 200 кт)

  • возможны другие варианты боевой нагрузки.



Военная авиация

Avia.pro



avia.pro

В-1 B Lancer — бомбардировщик США

В-1 B Lancer — бомбардировщик США.

B-1 B Lancer — сверхзвуковой стратегический бомбардировщик производства США. Создавался в качестве носителя ядерного оружия, однако вследствие изменения геополитической обстановки после распада СССР был переоборудован для возможности оснащения обычными вооружениями, что позволяет использовать его и в качестве самолета тактической авиации. Основная задача В-1 B Lancer — низковысотный прорыв ПВО посредством полета на сверхмалых высотах с огибанием рельефа местности с ядерным (или тактическим) вооружением на борту.

Особенности

B-1 Lancer ознаменовал собой поворотную веху в истории развития стратегических бомбардировщиков США, где в послевоенный период предполагалось обеспечить безопасность и эффективность своей стратегической авиации благодаря наращиванию показателей скорости и высотности. Результатом этой работы стал высотный бомбардировщик North American XB-70 Valkyrie, способный на полет со скоростью 3 Маха на высоте 21 км. Впрочем, события 1960-х гг. наглядно показали несостоятельность этой теории. Причиной тому стало создание советских подвижных зенитных ракетных комплексов С-75 «Двина», эффективно поражавших даже такие, казалось бы, неуязвимые высотные самолеты-разведчики, как Lockheed U-2. В такой ситуации командование ВВС США посчитало необходимым срочно изменить вектор развития своей стратегической авиации в пользу самолетов, обеспечивающих прорыв на низкой высоте. В качестве основного аргумента для реализации этой концепции был приведен факт уменьшения дальности обнаружения самолетов, летящих на малых высотах на фоне подстилающей поверхности, а ПВО того времени отличалось весьма низкой эффективностью по поражению низколетящих целей.

Конструкция

Бомбардировщик B-1 B Lancer выполнен по нормальной аэродинамической компоновочной схеме с интегральной компоновкой, низкорасположенным крылом изменяемой стреловидности и высокорасположенным горизонтальным оперением. В конструкции самолета, в основном, применяются алюминиевые сплавы и композиционные материалы, а также титан.

Силовая установка бомбардировщика представлена четырьмя двухконтурными турбореактивными двигателями с форсажной камерой F101-GE-102, имеющими максимальную тягу на форсированном режиме 16000 кгс. Двигатели расположены попарно под неподвижной частью крыла.

Основу БРЭО бомбардировщика составляет многофункциональная моноимпульсная радиолокационная станция Westinghouse AN/APQ-164 с антенной фазированной решеткой, которая обеспечивает всепогодное обнаружение и распознавание стационарных и движущихся наземных объектов, а также полет бомбардировщика в режиме огибания рельефа местности на высоте до 60 м. Основа оборонительного комплекса представлена системой РЭБ AN/ALQ-161, в которую входят станция предупреждения об облучении самолета AN/ ALR-56M, система предупреждения об атаке с задней полусферы AN/ALQ-184, средство радиоэлектронной борьбы AN/ ALQ-214 IDECM, автоматы сброса отражателей и ИК ловушек, а также буксируемые постановщики помех AN/ALE-50.

Экипаж состоит из четырех человек: двух пилотов и двух операторов бортовых систем. Система жизнеобеспечения экипажа B-1 B Lancer включает в себя кухню и туалет. В настоящее время ведутся работы над модификацией B-1 R. По замыслу разработчиков новый «региональный» бомбардировщик должен стать более быстрым, пусть и в ущерб показателям практической дальности.

Вооружение

Основным вооружением бомбардировщика В-1 В Lancer первоначально являлись 24 аэробаллистические управляемые ракеты класса «воздух — поверхность» малого радиуса действия AGM-69 SRAM или ядерные бомбы В28, В61, размещаемые в трех бомбоотсеках по восемь единиц вооружения в каждом. В 1990-х гг. вследствие изменения геополитической обстановки в мире появилась необходимость переоснащения В-1 В Lancer тактическим вооружением, однако в связи с рядом технических, а также политических причин произвести такое переоснащение долгое время не удавалось. Только в начале XX! в. В-1 В Lancer получил возможность транспортировать и современные образцы тактического вооружения.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Стратегический бомбардировщик B-1B Lancer (США)


Стратегический бомбардировщик B-1B Lancer предназначен для решения задач прорыва ПВО противника с ядерным оружием на борту, доставки крылатых ракет и демонстрации военной силы в глобальном масштабе. В 1969 г. ВВС США объявили конкурс на разработку проекта сверхзвукового стратегического бомбардировщика, который смог бы заменить B-52. С 5 июня 1970 г. начались научно-исследовательские и проектно-конструкторские работы по созданию опытных самолетов B-1. Первый полет опытного образца состоялся 23 декабря 1974 г. Сверхзвуковая скорость 2,2 М была достигнута 5 октября 1978 г., а предсерийный образец B-1A поднялся в воздух 14 февраля 1979 г.

Еще в 1977 г. президент США Дж. Картер отказался от программы производства самолетов B-1 в пользу программы создания КР, но с приходом к власти администрации Р. Рейгена программа испытаний B-1 как основного многоцелевого сверхзвукового стратегического бомбардировщика возобновилась, и в 1981 г. было объявлено о намерении закупить для ВВС США 100 бомбардировщиков B-1B Lancer. Первый серийный B-1B Lancer поднялся в воздух 18 октября 1984 г., а с 27 июля 1985 г. началась поставка для ВВС США серийных стратегических бомбардировщиков B-1B Lancer.

В отличие от предсерийного образца, B-1B Lancer имеет усиленную конструкцию планера и шасси, что позволяет осуществлять взлет-посадку с большим максимальным весом. Этот вариант сохранил крыло изменяемой геометрии, однако регулируемые воздухозаборники были замены на нерегулируемые и изменена конструкция гондол двигателей. Переконструированный отсек вооружения позволил размещать разнообразное вооружение или дополнительные топливные баки.

Самолет B-1B Lancer имеет интегральную аэродинамическую схему, низкорасположенное крыло, высокорасположенное горизонтальное оперение и 4 двигателя, крепящиеся попарно под неподвижной частью крыла. В конструкции в основном применяются алюминиевые сплавы, титан и композиционные материалы. Установлено кессонное крыло двухлонжеронной конструкции.

Фюзеляж типа полумонокок, состоит из пяти основных секций. Конструкция безопасно повреждаемая, отличается большой плотностью размещения шпангоутов и лонжеронов. Наружная обшивка фюзеляжа и внутренние элементы конструкции выполнены в основном из алюминиевых сплавов.

Основные стойки шасси имеют по четыре колеса и убираются в фюзеляж, носовая стойка с двумя колесами — вперед. Автоматическая система управления полетом необратимая, бустерная, с четырехкратным резервированием, с гидравлическими приводами и системой повышения устойчивости и управляемости.

Самолет B-1B Lancer оснащен четырьмя двигателями F101-GE-102 со статической максимальной тягой по 13950 кгс.

Экипаж самолета B-1B Lancer состоит из четырех человек: двух летчиков и двух операторов бортовых систем. Для каждого члена экипажа устанавливается катапультное сиденье. Вход в кабину через откидывающуюся вниз дверь за передней стойкой шасси со встроенным трапом. Самолет имеет два очевидных преимуще ства перед B-52 — кухню и туалет.

Система радиоэлектронного оборудования выполняет функции обороны и наступления, что позволяет прорывать систему ПВО на малой высоте с высокой дозвуковой скоростью и наносить удар по объектам.

Основными компонентами комплекса наступательного оборудования самолета B-1B Lancer являются: многофункциональная РЛС АРЦ-164; ИНС SKN-2440; доплеровский измеритель скорости AN/APN-218: блоки управления электронным оборудованием фирмы IBM; модифицированная астроинерциальная навигационная система высокой точности NAS-26: аппаратура отображения данных наступательной системы; электронные блоки отображения данных на ЭЛТ; блок передачи данных для сбора и хранения данных о боевой задаче и полетных данных.

Основу комплекса оборонительного оборудования составляет система AN/ALQ-161, обеспечивающая автоматическое обнаружение, опознавание и противодействие РЛС ПВО противника.

Бомбардировщик B-1B Lancer оснащен ИК-ловушками типа MJU-23/B для защиты самолета от УР класса «воздух-воздух» и зенитных ракет с ИК-системами наведения. Ловушки отстреливаются вверх от самолета. поскольку считается, что при прорыве системы ПВО бомбардировщик будет совершать полет на малых высотах, и в этом случае отстрел ловушек вниз неэффективен.

Основным оружием B-1B Lancer являются восемь УР AGM-86B ALCM или до двадцати четырех УР AGM-69А, AGM-131А СРЭМ-2 класса «воздух-земля», двенадцать ядерных бомб В-28, В-43 или двадцать четыре В-61, В-83, размещаемых в трех бомбоотсеках по восемь единиц на роторных пусковых установках. Типовым вариантом считается подвеска 16 единиц оружия (в двух передних бомбоотсеках).

По ряду характеристик B-1B Lancer уступает российскому аналогу Ту-160 — это максимальная грузоподьемность, дальность полета, максимальная скорость, но пилотажные качества этих машин примерно одинаковы.

За время эксплуатации в результате катастроф из-за поломки двигателя было потеряно несколько самолетов. Из-за технических проблем, связанных с неподготовленностью самолетов для применения неядерного оружия, B-1B Lancer не принимали участия в конфликте в Персидском заливе 1991 г., но в декабре 1998 г. в операции «Лис пустыни» против Ирака 6 стратегических бомбардировщиков B-1B Lancer были использованы для нанесения ударов с больших высот обычными бомбами. Аналогичным образом B-1B Lancer были применены в операции «Решительная сила» для нанесения ударов по территории Югославии в марте 1999 г.

Тем не менее это первый бомбардировщик ВВС США с низким уровнем демаскирующих признаков, что в четыре раза снижает размер отметки на экране РЛС по сравнению с B-52. Поскольку бомбардировщики B-2 оказались слишком дорогими и их число относительно невысоко, то B-1B Lancer является основным пилотируемым средством ядерного устрашения в арсенале США.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Экипаж, чел. 4
Скорость, км/ч.
максимальная на высоте около 10 км 1330
максимальная на высоте до 3 км 1160
прорыва ПВО на высоте 60 м 966
Практический потолок, м 15240
Дальность перегоночная, км 12000
Масса, кг:
максимальная взлетная 216370
пустого самолета 87090
Габариты самолета, м:
размах крыла 41,67/23,84
длина 44,81
высота 10,62
Двигатель: ТРДДФ General Electric F101-GE-102, кгс 4 по 13960

www.dogswar.ru

Rockwell B-1 Lancer стратегический бомбардировщик (часть 2) » Военное обозрение

Формирование принципиальной позиции по перспективной малозаметной машине оставляло нерешенным лишь один сравнительно простой вопрос: каким должен быть промежуточный самолет. После дискуссий в декабре 1980 г. была сформулирована концепция боевого самолета с большой дальностью полета LRCA (Long Range Combat Aircraft). LRCA должен был представлять собой носитель УР SRAM и свободнопадающих бомб, а также дальних КР, обладать, как и В-1, способностью преодолевать ПВО противника, но с возможностью пуска ракет на значительном удалении от цели и, в некоторых случаях, без захода в зону ПВО противника. Предусматривалась также возможность выполнения самолетом LRCA операций с применением обычных бомб, морского патрулирования, постановки мин.

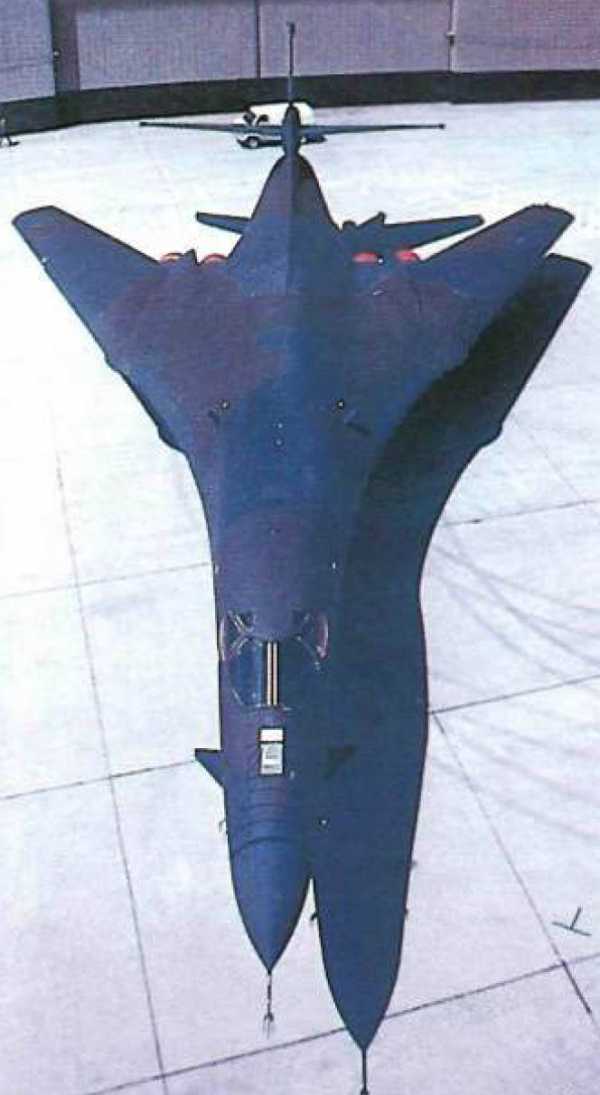

В-1 В с отклоненным назад крылом


В-1 В с крылом в переднем положении

Проект В-1 был модифицирован в соответствии с этой концепцией для увеличения дальности полета и боевой нагрузки, а также для уменьшения заметности при снижении максимальной скорости до малой сверхзвуковой. В качестве альтернативы самолету В-1 рассматривались модернизированные варианты бомбардировщиков В-52 и FB-111 (под обозначением FB-111H), а также широкофюзеляжный самолет-носитель КР на основе Боинга 747-200. По сравнению с ними В-1 – единственный самолет, обладавший требуемым сочетанием стратегической дальности полета с высокой начальной (или предбоевой) выживаемостью.

Упомянутый выше принцип триады стратегических ядерных сил США был разработан в начале 1960-х годов под руководством тогдашнего министра обороны Р.Макнамары как надежное средство гарантированного ответного удара. Поэтому для каждого элемента триады (МБР, БРПЛ и самолеты) были предусмотрены способы выживания в случае внезапного ракетно-ядерного нападения. В том числе изначально в требованиях к самолету В-1 были отражены условия, обеспечивающие его выживаемость на аэродромах базирования с бетонными ВПП. Среди них:

способность к рассредоточенному базированию, которая обеспечена использованием, во-первых, двигателей с форсажной камерой и крыла изменяемой стреловидности с высокими ВПХ и, во-вторых, топливозаправщиков, позволяющих выполнять взлет с неполной заправкой топливом и ограниченной массой;

возможность длительного автономного поддержания боеготовности рассредоточенных самолетов без наземного обслуживания, которая обеспечена центральной комплексной системой контроля CITS;

способностью к быстрому покиданию аэродрома по команде боевой тревоги с помощью системы ускоренного запуска двигателей (от наземных источников энергии или от ВСУ) и системы ускоренной выставки инерциальных навигационных приборов, а также благодаря высокой стартовой тяговооруженности и минимальному аэродинамическому сопротивлению крыла;

высокой стойкостью к воздействию поражающих факторов ядерного оружия (световой и электромагнитный импульс, радиация и ударная волца) всех систем самолета, а также защищенностью его экипажа.

Самолет В-1 обладает уникальными характеристиками начальной выживаемости, по отдельным показателям превосходя В-52 в 2-3 раза. Состязаться с В-1 в этом отношении был способен FB-111, который к тому же мог быть укрыт в прочном защитном ангаре, однако он не имел требуемой дальности полета. Таким образом, в качестве оружия ответного удара среди американских авиационных систем у В-1 не было равных.

В конструкции крыла В-1 В применены такие же уплотнения, что и на самолете Панавиа «Торнадо». На фото показан перехватчик «Торнадо» FЗ

К тому же выбором основных проектных решений (крыло изменяемой стреловидности и форсированные двигатели) в концепции В-1 удалось непротиворечиво согласовать требования к выживаемости на земле и при прорыве ПВО. Эти средства позволяют достичь как высоких взлетно-посадочных характеристик, так и большой дозвуковой скорости длительного полета у земли за пределами радиогоризонта. В отношении скорости у земли В-1 значительно опережал В-52 (до М=0,95 вместо М=0,55). Хотя самолет FB-111 имеет близкую к В-1 максимальную скорость полета у земли, его модификацию FB-111Н с увеличенной дальностью еще предстояло создать.

В-1 обладал также наиболее отработанной конструкцией: к моменту окончания 29 апреля 1981 г. летных испытаний четырех опытных бомбардировщиков их суммарный налет составил 1895,2 ч в 347 полетах (было достигнуто максимальное число М=2,1 на высоте 15240 м, наибольшая продолжительность полета составила 9 ч 40 м), объем испытаний 47 различных моделей в 17 различных АДТ достиг почти 28000 ч, планер самолета прошел усталостные испытания, эквивалентные трем расчетным ресурсам, испытания по применению оружия включали сброс около 45 учебных бомб В-61 и пуски двух УР SRAM. В связи с этим В-1 фактически был вне конкуренции и 2 октября 1981 г. президент США Рейган объявил о решении построить 100 самолетов в усовершенствованном варианте В-1В (ранее построенные опытные самолеты получили обозначение В-1А). Одновременно с фирмой Нортроп был заключен контракт на разработку малозаметного бомбардировщика АТВ, ставшего потом известным как В-2. Так В-1 стал в свою очередь, вслед за FB-111, промежуточным самолетом.

В-1В имеет практически такую же конфигурацию, что и В-1А. Отличия заключаются главным образом в значительном (на 36 т) увеличении максимальной взлетной массы и возможности размещения боевой нагрузки не только в бомбоотсеках, но и на внешней подвеске (к 1994 г. наружная подвеска не реализована), некотором уменьшении длины самолета, а также в применении усовершенствованного оборудования. Повышение массы самолета не привело к существенным конструктивным изменениям (усилены лишь шасси и колесные тормоза), поскольку фирма Рокуэлл прогнозировала, что 99% всех боевых задач будут выполняться при массе 159-177 т, как и у исходного В-1А. Задача прорыва ПВО на малой высоте, предъявляющая наиболее высокие требования к прочности конструкции, должна осуществляться с использованием оружия во внутренних отсеках.


Механизация крыла В-1 В

Носовая часть В-1 В

Уместно будет сказать, что происшедшее увеличение максимальной взлетной массы самолета В-1В практически не связано с пересмотром концепции и внесением конструктивных изменений. Как показывает анализ, основная причина этого состоит в том, что за время технической раз^ работки его предшественника – самолета В-1А – расчетные характеристики с момента заключения контракта ухудшились настолько, что он перестал выполнять требования ВВС США по основному профилю полета на дальность 11300 км. Инспекция проекта в 1973 г. показала, что вероятное увеличение массы пустого самолета составит 19%, а удельный расход топлива двигателей в дозвуковом полете увеличится на 5%.

Чтобы компенсировать неблагоприятное действие этих факторов, фирма была вынуждена использовать съемный топливный бак для размещения дополнительного топлива и увеличить максимальную полетную массу самолета после заправки в полете по основному профилю. Соответственно выросла и расчетная взлетная масса.

Однако и этого было бы недостаточно. Окончательному решению проблемы дальности полета способствовала модернизация парка топливозаправщиков КС-135А в варианты KC-135R/E, оснащенные более экономичными двух- контурными двигателями вместо установленных ранее одноконтурных ТРД. Это позволило увеличить удаление рубежа дозаправки и массу передаваемого топлива. ВВС США начали усовершенствование топливозаправщиков в 1981-1982 гг., т.е. одновременно с работами по В-1В.

Одним из основных направлений работ при создании В-1В стало обеспечение его малозаметности. Хотя достичь уровня специализированных самолетов (В-2, F-117) заведомо не представлялось возможным, все же по американским данным, предпринятые усилия увенчались успехом: удалось уменьшить эффективную поверхность рассеяния (ЭПР) с примерно 10 м 2 у В-1А до 1-3 м 2 у В-1В, что значительно меньше, чем у предыдущего бомбардировщика В-52 (до 100 м 2 ). По другим, более консервативным оценкам, ЭПР В-1 уменьшена лишь в четыре раза по сравнению с В-52, но и это может считаться полезным результатом. Снижение ЭПР достигнуто путем использования радиопоглощающих материалов (в конструкции передней и задней наклонных перегородок, неподвижных частей крыла, в зоне интерцепторов, закрылков, горизонтального оперения), изменения конструкции гондол двигателей и экранирования их вентиляторов, использования электромагнитных прокладок из витого провода в уплотнениях люков и конструкционных соединениях, наклона антенны РЛС вниз на угол 30°, металлизации остекления кабины. Однако пониженная заметность В-1В в сочетании с маловысотным полетом и применением комплекса РЭБ хотя и увеличивает выживаемость самолета при прорыве ПВО, в то же время, по оценке самих американцев, не гарантирует его неуязвимости от новых российских ЗРК. Например, в 1987 г. тогдашний начальник штаба ВВС США Л.Уэлч заявил: «Я надеюсь, что у нас не найдется экипажей настолько глупых, чтобы пытаться осуществить пролет над ЗРК SA-10» (российское обозначение: С-300 ПМУ).

В 1982 г. сообщалось, что Рокуэлл совместно с фирмой Локхид, известной своими работами по малозаметным аппаратам (самолет F-117), предполагает разработать специализированный малозаметный вариант В-1С («третьего поколения»), который должен составить конкуренцию бомбардировщику В-2. Однако эти планы не были реализованы так же, как и не имела продолжения идея создать вариант дальнего перехватчика с регулируемыми воздухозаборниками и максимальным числом М=2,2.

Первый полет модифицированного самолета В-1А, использовавшегося в качестве опытного по программе В-1В, состоялся 23 марта 1983 г. Несмотря на обширные ранее проведенные испытания самолетов В-1А, новая программа испытаний не обошлась без происшествий. 29 августа 1984 г. самолет В-1А N2 потерпел катастрофу из-за ошибки экипажа, допущенной при ручном управлении центровкой самолета: перевод консолей крыла с угла стреловидности 55° в положение минимальной стреловидности сопровождался ошибочной установкой переключателя на балансировочную перекачку топлива назад, что привело к кабрированию самолета с выходом на угол атаки 70° и сваливанию. Экипаж покинул самолет в спасательной капсуле, но из-за неисправности парашютной системы капсула ударилась о землю носовой частью, в результате чего погиб шеф-пилот фирмы (бывший также президентом общества летчиков-испытателей США), а двое других членов экипажа получили серьезные травмы.

На этом фото четвертого В-1 А отчетливо виден выраженный надфюзеляжный гаргрот

Первый серийный самолет В-1В впервые поднялся в воздух 18 октября 1984 г. Поставки стратегическому авиационному командованию ВВС США начались 27 июля 1985 г. и завершились 30 апреля 1988 г., начальная боеготовность первой эскадрильи достигнута в июле 1986 г. Бомбардировщики развернуты на авиабазах Дайес (шт.Техас), Элсуорт (шт. Южная Дакота), Гранд Форкс (нгг.Северная Дакота) и Макконнелл (шт.Канзас). Четыре самолета были потеряны в летных происшествиях, в 1993-1994 гг. предполагалось поставить на консервацию 13 из оставшихся 96 самолетов, чтобы их использовать в дальнейшем как резерв на случай потери эксплуатирующихся самолетов.

В программе самолета В-1В участвовали четыре подрядчика (Рокуэлл, Дженерал Электрик, Боинг и Итон), 50 основных субподрядчиков и более 3000 поставщиков. В 1986 г., когда был достигнут максимальный темп производства (четыре самолета в месяц), число занятых в программе превысило 50000 чел., включая 27000 чел. на заводах фирмы Рокуэлл. Для производства В-1В было разработано примерно 18000 рабочих чертежей, запасные части для каждого самолета включают не менее 460500 деталей.

4 июля и 17 сентября 1987 г. на самолете В-1 В были установлены 36 мировых рекордов скорости и дальности в полетах с нагрузкой 30000 кг по замкнутым маршрутам протяженностью в первом случае 2000 км при средней скорости 1078,2 км/ч, а во втором случае – 5000 км при средней скорости 1054,2 км/ч. В августе 1993 г. в рамках учения «Глобал Энтерпрайз» (Global Enterprise) два самолета В-1В совершили кругосветный перелет с одной промежуточной посадкой для тренировки экипажей в дальних перелетах. Это самый длительный полет самолета В-1В.

«Усы» в носу В-1 В служат для гашения упругих колебаний фюзеляжа в полете

Первый пуск УР AGM-69 SRAM с самолета В-1В был осуществлен 16 января 1987 г., однако ракеты SRAM так и не вошли в состав нагрузки В-1В, так как в дальнейшем они были сняты с вооружения в связи с истечением сроков хранения. Первая ракета AGM-86B запущена с В-1В 24 ноября 1987 г., но к 1993 г. эти КР и усовершенствованные КР AGM-129 еще не были введены в состав вооружения самолета.

Технические проблемы, о которых сказано ниже, а также неподготовленность самолетов для применения неядерного оружия стали причиной того, что В-1В не были использованы в ходе войны в Персидском заливе в начале 1991 г. В этом В-1В повторил судьбу первого межконтинентального бомбардировщика Конвэр В-36, который не принял участия в корейской войне 1950-1953 гг. из-за длительной доводки и эксплуатационных трудностей.

Ввод В-1В в эксплуатацию сопровождался рядом крупных проблем. Из-за неудовлетворительных характеристик системы управления полетом взлетная масса самолета вначале была ограничена величиной 145 т. В дальнейшем в связи с установкой систем предотвращения сваливания (SIS) и повышения устойчивости (SEF) ограничения были смягчены. В октябре 1986 г. максимально допустимая полетная масса составляла 187,3 т, а в сентябре 1987 г. во время рекордного полета взлетная масса достигла 199,6 т. В дальнейшем после доработки систем SIS и SEF фактическая максимальная взлетная масса превысила 200 т, хотя, повидимому, к 1994 г. она еще не была доведена до расчетного значения 216365 кг. Вследствие различных проблем (отказы двигателей, трещины в конструкции шасси, обледенение самолета) полеты парка самолетов В-1В запрещались к 1992 г. несколько раз.

Но наиболее крупным недостатком самолета считается неудовлетворительная работа оборонительной системы AN/ALQ-161. К осени 1992 г. на 13 самолетах система РЭБ вообще еще не была установлена, а на бомбардировщиках, оснащенных комплексом РЭБ, система предупреждения о радиолокационном облучении не была полностью работоспособна в условиях насыщенной (станциями противника) электромагнитной обстановки, что приводило к плохой осведомленности экипажа об обстановке. Самой серьезной проблемой этой системы является недостаточная стабильность ее характеристик, причем отдельные компоненты системы хорошо работали в лабораторных условиях, но в скомплексированном виде система оказалась неудачной.

Для решения проблем с оборонительной системой, которые поставили под угрозу выживаемость В-1В в боевых действиях, ВВС Г. ТТТ А в сентябре 1992 г. приняли решение провести трехэтапную, рассчитанную на 10 лет программу усовершенствования парка самолетов В-1В. Прежде всего, предполагается улучшить систему предупреждения о PJI облучении, хотя, по некоторым оценкам, довести ее до уровня требований ТЗ все же не удастся. Намечается также повысить характеристики бортовых станций постановки помех при полете В-1В на средних и больших высотах (при проектировании станции оптимизировались для условий маловысотного полета). Программное обеспечение должно быть модифицировано для выделения приоритетных целей при обычном бомбометании, причем, как уже отмечалось выше, предполагается обеспечить применение с самолета высокоточного оружия. В целом, главная задача – сделать возможными длительные боевые действия с нанесением ударов в любом регионе мира при эксплуатации самолета как с территории США, так и с передовых баз.

Летчики В-1 В в полете

В 1990-х годах самолеты В-1В предполагается использовать, в основном, в роли бомбардировщиков прорыва ПВО вместо самолетов В-52, которые перенацеливаются на применение в качестве носителей КР для атак без захода в зону ПВО противника и на выполнение операций с применением обычного оружия. С поступлением на вооружение новых бомбардировщиков прорыва – В-2 – самолеты В-1В, в свою очередь, предполагалось перенацелить на выполнение задач носителя КР или обычного бомбардировщика, однако в связи с резким уменьшением числа заказанных самолетов В-2 и затягиванием сроков их поступления на вооружение В-1В будут, по-видимому, еще долгое время играть роль основных бомбардировщиков прорыва.

В то же время распад СССР привел к отмене круглосуточного дежурства стратегических бомбардировщиков с ядерным оружием и возрастанию потенциальной роли В-1В как носителей обычного оружия. По планам ВВС США часть самолетов В-1 и В-52 будет передана из регулярных ВВС в состав ВВС национальной гвардии и резерва ВВС. Переданные бомбардировщики с обычным вооружением должны использоваться в кризисных ситуациях. В дальнейшем часть бомбардировщиков В-1 В предполагается также передать американскому авиакрылу быстрого развертывания. Это авиакрыло будет способно выполнять масштабные и глубокие ночные операции по изоляции района боевых действий. В состав вооружения самолета будут введены разрабатываемые высокоточные корректируемые бомбы JDAM и JSOW (которые, как предполагается, обеспечат точность бомбометания с большой высоты не более 10 м). Ожидается, что В-1В с вооружением из этих бомб смогут использоваться на начальных этапах конфликта для борьбы с бронетанковыми силами противника, действуя совместно с самолетами радиолокационной разведки Е-8 JSTARS. Таким образом, несмотря на трудности ввода в эксплуатацию, В-1В должен найти свое место в американской авиации, причем не только в стратегических силах, где США (несмотря на все перипетии истории) тяжелым бомбардировщикам всегда отводили существенно большую роль, чем Россия, но и в составе сил оперативно-тактического назначения.

В то же время результативность В-1В с обычным оружием в начале 1990-х годов была не выше, чем у В-52. Во время проведенного осенью 1993 г. бомбардировочного состязания «Ганс- моук» (Gunsmoke), в ходе которого В-1В и В-52 соревновались друг с другом в первый раз, победу одержала группа самолетов В-52. Условиями состязания предполагался сброс бомб калибром 227 кг по одиночным целям. Бомбометание в этих условиях было затруднено из-за того, что навигационные системы самолетов обладают недостаточной точностью, а РЛС неспособны обнаруживать цели типа танков на «насыщенном» полигоне. По мнению летчиков, «сброс по одной бомбе за раз – не тот способ, на который рассчитаны эти бомбардировщики… это как выстрел наугад в темноту».

В-1В уступает своему российскому аналогу Ту-160 по ряду характеристик: максимальная грузоподъемность, дальность, максимальная скорость (более детальное сравнение этих самолетов приведено в разделе по Ту-160), но пилотажные качества обеих машин примерно одинаковы. Об этом свидетельствует Главком ВВС России П.С.Дейнекин, который в мае 1992 г. посетил США с визитом в ответ на визит в 1991 г. представителя вооруженных сил США в Россию. 11 мая Дейнекин совершил полет на бомбардировщике В-1В. Самолет взлетел с небольшой массой (около 150 т) и после дозаправки топливом в воздухе, состоявшейся через 4 м после взлета, направился в зону полигона (Невада) для отработки удара по тактической цели, представлявшей собой макет аэродрома. Полет к цели на дальность около 800 км происходил на высоте 90 м в автоматическом режиме следования рельефу местности с облетом сверху и обходом в горизонтальной плоскости наземных препятствий, высота которых достигала 1500 м. Самолет нанес тактический бомбовый удар по цели и выполнил противозенитный маневр, после чего управление самолетом было передано Дейнекину.

Приборная доска летчиков В-1 В

Заслуженный военный летчик Дейнекин до назначения на пост Главкома ВВС России был командующим дальней авиацией и хорошо знаком с тяжелыми бомбардировщиками. У него большой опыт пилотирования бомбардировщика Ту-22М, на котором он в 1976 г. совершал полеты на высотах до 45-50 м (100 м по прибору), он выполнил также несколько полетов на Ту-160 еще до принятия этого самолета на вооружение. Поэтому пилотирование самолета В-1В для него не составило проблемы. Он опробовал самолет на нескольких режимах и под конец снизился до высоты 65 м, а затем и 50 м. Американские летчики были «приятно удивлены» и эмоционально заявили, что «у нас генералы так не летают».

По мнению Дейнекина, высказанному в беседе с авторами книги, В-1В имеет примерно такие же характеристики управляемости, что и российский Ту-160, однако практические приемы управления В-1В и Ту-160 сильно отличаются из-за различной техники пилотирования, принятой в США и России. Например, при пилотировании российских тяжелых самолетов накладываются более сильные ограничения по перегрузке, при посадке самолет идет не по коробочке, а разворачивается «блинчиком». Американские же летчики летают смело по кренам, перегрузкам, диапазону высот и «пилотируют стратегический В-1В как фронтовой бомбардировщик». Например, сразу после взлета американский летчик заложил разворот с большим (до 60°) креном. После дозаправки в воздухе, происходившей на высоте 6000 м (эту высоту он набрал за 4 м благодаря высокой скороподъемности), вывод в автоматический режим следования рельефу местности на высоте 90 м был выполнен с крутым пикированием. Перед посадкой В-1В совершил полет по коробочке с крутыми разворотами (крен 30- 45°) и резко снизился («упал как утюг») для посадки. Из числа других достоинств американской машины Дейнекин отметил хорошую эргономику и высокое качество приборов в кабине В-1В (экран индикатора имеет приятный бутылочный цвет, авиагоризонт отслеживает малейшие крены).

Стоимость программы самолета В-1В была ограничена конгрессом США величиной 20,5 млрд долл. по курсу 1982 г. (28 млрд долл. по курсу 1988 г.), включая стоимость серийного производства 12,3 млрд долл. Цена одного самолета с учетом всех расходов по программе составляла 237,2 млн.долл. для первых 52 самолетов и 168,9 млн долл. – для остальных 48. Десятилетняя программа модернизации самолетов, о которой говорилось выше, обойдется еще в 1,9 млрд долл.

Окончание следует …

topwar.ru

Стратегический кастрат, или история B-1B Lancer: judgesuhov

Есть у США стратегический бомбардировщик с изменяемой геометрией крыла B-1B Lancer («Улан» — всадник с пикой). Аналог советского Ту-160.
Красивый, модный, с мощными системами РЭБ, с умением летать на сверхнизких высотах с огибанием рельефа местности…
Стоит на вооружении с 1985 г. – салага еще в общем, по сравнению с напарниками.

Все в «нем» хорошо, кроме одного.

Создавался самолет под стратегическую крылатую ракету с ядерной боеголовкой ALCM (она же AGM-86А). Самолет разработали, пустили в серию… а ракету не приняли на вооружение.
Американские военные сказали, что их не устраивает дальность пуска (1200 км). Потребовали 2400 км.
В итоге на вооружение была принята новая ракета — ALCM-В (AGM-86В).

И тут произошел эпический фейл – новая ракета оказалась в полтора раза длиннее (6,32 м против прежних 4,27 м) и… перестала влазить в бомболюки уже готового самолета.
Тадам.

Улану пику не выдали!

За 20,5 миллиардов $ наклепали бомбовозов, которые могут возить только свободнопадающие бомбы, как старичок Б-17 времен второй мировой.
Круто!
Ладно, не только бомбы — некоторое время они могли возить унылые аэробаллистические ракеты SRAM (AGM-69) ближнего радиуса действия. Но как раз на замену SRAM-мам и разрабатывалась КР ALCM (под которую, собственно и строили Б-1Б). Так что SRAM-ы уже тогда считались вчерашним днем, и вскоре (1993 г.) окончательно были сняты с вооружения.
Факт остается фактом — дальнобойную пику ему так и не дали… обрекая входить в зону действия ВВС и ПВО противника, как обычную фронтовую авиацию.

Вот как википедия стыдливо ловко обошла этот момент:

Цитата:
Создавался в качестве носителя ядерного оружия для замены B-52, однако в начале 1990-х началось переоборудование самолётов B-1 для оснащения их обычными вооружениями…

…B-1B поступил на вооружение ВВС США в 1985 году.
Самолёт поступил в распоряжение стратегического командования ВВС США в качестве носителя ядерного оружия. В 1990-х его переоборудовали в носителя тактического вооружения.

Уууупс.
Про былинный фейл ни слова. 🙂

Справедливости ради – так долго этот позор продолжаться не мог… и вот в 2001 году небольшую пику Пикинеру все-таки дали.

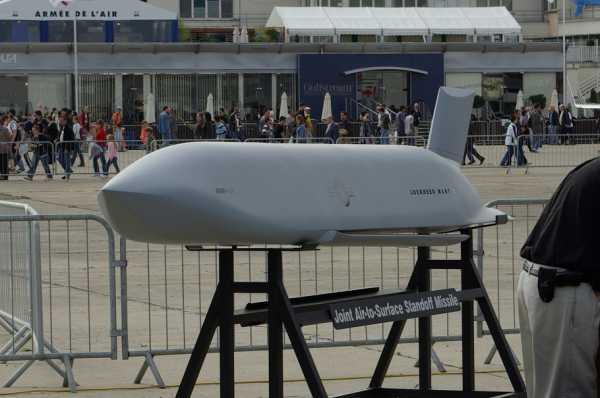

JASSM (AGM-158А) с дальностью пуска 360 км.
Есть еще модификация «потолще» JASSM-ER (AGM-158В) с максимальной дальностью пуска 980 км.


JASSM американцы собрались прикрутить ко всем действующим ударным самолетам (F-15E, F-16, F/A-18, F-35, B-1B, B-2 и B-52), кроме пожалуй А-10 (ибо не его калибр) и Ф-22 (ибо ударные возможности его еще недавно были нулевыми, да и сейчас не айс — «бомболюком не вышел» ©).
Короче ракета совсем не стратегическая.

Прямо скажем – по дальности даже самая «жирная» проигрывает старушке ALCM (AGM-86А), от которой военные отказались еще в 70-х годах прошлого века.

Вот такая история.

P.S.
Пост был перенесен отсюда , потому — там основная масса комментариев и осталась.

P.P.S.
Здесь продолжение банкета обсуждения вооружения самолета, порожденное чтением на ночь википедии некоторыми. 🙂
Ребята решили доказать, что самолет не верблюд кроме бомб таки несет ракету АЛЦМ.

judgesuhov.livejournal.com

Rockwell B-1 Lancer стратегический бомбардировщик (часть 1) » Военное обозрение

Сверхзвуковой бомбардировщик В-1, воплощающий в себе достижения американской авиационной науки и техники 1970-х и 1980-х годов, по-видимому, не достигнет известности своего знаменитого дозвукового предшественника Боинг В-52. Связано это отнюдь не с. порочностью иной концепции – многорежимного самолета, экономичного в дозвуковом крейсерском полете на большой высоте и способного с большой боевой нагрузкой и высокой скоростью преодолевать ПВО на больших и малых высотах. Такая же концепция воплощена в российском Ту-160 и, несмотря на «конкуренцию» со стороны появившихся в последние годы специализированных малозаметных ударных самолетов, будет, на наш взгляд, действенна еще многие годы. Недостатки В-1 скорее связаны с не очень удачной конструктивной реализацией заложенной концепции в процессе разработки самолета. Стремление конструкторов на начальном этапе проектирования максимально уплотнить компоновку самолета затруднило замену оружия и увеличение нагрузки, когда это потребовалось при пересмотре облика серийного образца. Сыграли свою роль и технические трудности с комплексом электронного оборудования, который так и не был доведен до первоначально требовавшегося уровня, все время «зашкаливали» расходы в связи со сложностью решаемых задач.

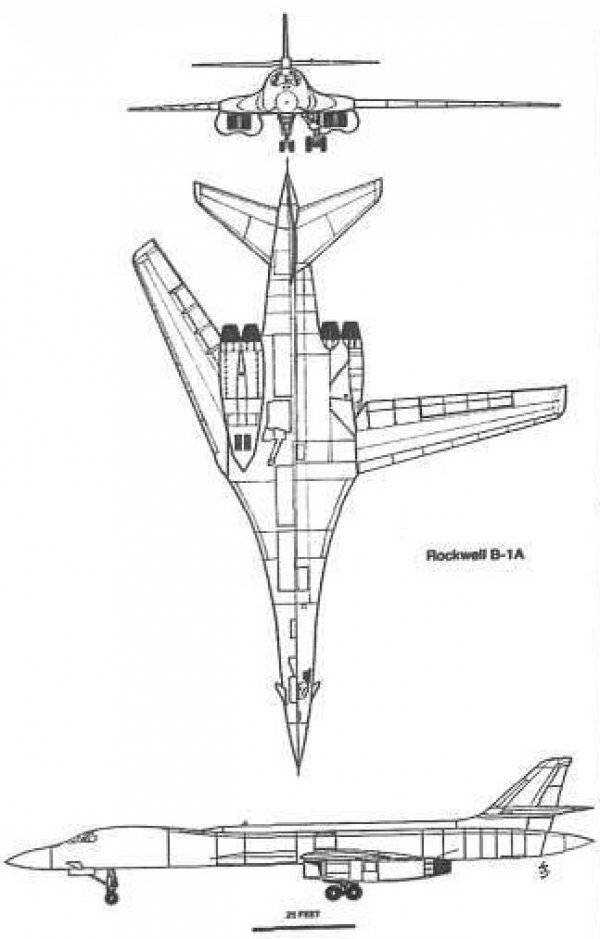

Схема самолета В-1А

Бомбардировщик Ту-160

Самолет Ту-95 в варианте Tу-142

В значительной мере проблемы с В-1 обусловлены внешними обстоятельствами, которые сопровождали его разработку, занявшую рекордный срок – 16 лет (от начала проектирования в 1970 г. опытных самолетов до поступления в 1986 г. серийных машин на вооружение). А с учетом того, что проектные исследования начались еще в 1961 г., продолжительность всей программы создания самолета достигла 25 лет. Это дало повод острякам интерпретировать официальное название программы AMSA (Advanced Manned Strategic Aircraft – усовершенствованный пилотируемый стратегический ЛА) как «наиболее исследованный самолет Америки» (America’s Most Studied Aircraft).

Причины «долгостроя» кроются прежде всего в переменчивости политического климата, сложности и неоднозначности военно-политической обстановки в мире, складывавшейся со второй половины 1950-х годов. Причем ситуация в СССР и США была во многом аналогична. Появление первых межконтинентальных баллистических ракет (Р-7 в СССР в 1955 г. и «Атлас» в США в 1959 г.) резко охладило интерес военно-политического руководства к стратегическим бомбардировщикам, обладающим по сравнению с МБР большим временем доставки ядерного оружия к цели. Усовершенствование зенитных ракетных комплексов (С-75 в СССР, «Найк Геркулес» в США) означало крушение концепции чисто высотного бомбардировщика. В этих условиях и в нашей стране, и в США приоритет был отдан дальнейшему развитию МБР и БРПЛ, а созданные к тому времени проекты новых стратегических бомбардировщиков были закрыты: в 1959 г. прекращена разработка американской «трехмаховой» «Валькирии» как высотного бомбардировщика, в 1960 г. свернуты работы по самолетам М-50 и М-56 ОКБ В.М.Мясищева. Американцы также срезали объем серийного производства разработанного в 1956 г. среднего сверхзвукового бомбардировщика Конвэр В-58 «Хастлер» (к началу 1960 г. 290 первоначально планировавшихся к постройке самолетов были сокращены до 116, которые изготовлены в 1959-1962 гг. и сняты с вооружения в 1970 г.). Одновременно в США было объявлено (1961 г.) о переходе от военно-политической доктрины «массированного возмездия», цели которой (создание надежной стратегической триады) были достигнуты, к стратегии «гибкого реагирования», предусматривавшей дозированное применение вооруженных сил в зависимости от масштаба конфликта. В области авиации приоритеты были отданы тактическим силам.

Бомбардировщик Ту-22М

Конфигурации, исследовавшиеся по программе AMSA, рядом с моделью самолета В-1

Здоровый консерватизм не позволил сразу же окончательно и бесповоротно отказаться от концепции полностью высотного стратегического бомбардировщика. В США принимается решение все же продолжить программу самолета Норт Америкен ХВ-70 «Валькирия», хотя и в исследовательских целях с постройкой лишь двух экспериментальных образцов. Разумеется, имелась в виду вероятность его дооборудования в бомбардировщик в случае изменения обстановки, и недаром в СССР испытания «Валькирии» рассматривались как реальная угроза. В Советском Союзе с 1962 г. создавался аналог В-70 – новаторский «трехмаховый» экспериментальный самолет Т-4 («сотка») конструкции П.О.Сухого, поднявшийся в воздух в 1972 г., но относившийся, в отличие от «Валькирии», к категории средних бомбардировщиков (максимальная взлетная масса 135 т, практическая дальность 4000 км, в сравнении с расчетными 244 т и 12000 км у В-70).

В 1965 г. на вооружение ПВО СССР был принят сверхзвуковой перехватчик Ту-128 (рубеж перехвата 600-965 км), несколько позднее – ЗРК С-200 «Ангара» (дальность поражения цели до 300 км на высотах до 35 км), предназначенные для поражения стратегической авиации противника на больших дальностях и высотах до рубежа бомбометания. В то же время эффективных средств борьбы с маловысотными целями у СССР не было. Созданный также в 1960-х годах маловысотный ЗРК С-125 «Нева» имел дальность действия всего до 10 км при максимальной скорости поражаемых целей 1500 км/ч.

Трубная модель самолета В-1. Справа — Макет самолета В-1 в процессе постройки

Первый опытный В-1А во время официальной церемонии по случаю окончания его постройки

В этих условиях США окончательно пришли к выводу о необходимости основного упора на маловысотные скоростные самолеты. Начались работы по снижению высоты прорыва ПВО имевшимися стратегическими В-52, а в 1967 г. на основе истребителя-бомбардировщика F-111 разработан FB-111 с системой следования (на высоте до 90 м) рельефу местности, который, несмотря на весьма скромные дальность и нагрузку, именовался стратегическим бомбардировщиком. Он был предназначен для использования с аэродромов передового базирования. В Советском Союзе не стали заниматься уменьшением высотности стратегического Ту-95, а вместо этого в 1971 г. создали новый ракетоносец Ту-22М, обладающий, по сравнению с FB-111, существенно более высокой взлетной массой (соответственно 124 и 53 т) и нагрузкой. FB-111 и Ту-22М – первые тяжелые самолеты с крылом изменяемой стреловидности, которое в 1960-х годах считалось радикальным техническим новшеством и стало впоследствии отличительной особенностью как стратегических Ту-160 и В-1, так и ряда тактических самолетов.


FB-111 рассматривался американцами как промежуточная машина, предназначенная для заполнения «бреши» до поступления на вооружение полноценного стратегического маловысотного бомбардировщика. К исследованиям нового самолета США приступили уже в 1961 г. Для формирования его облика по 1965 г. включительно была проведена серия исследовательских программ: SLAB (Subsonic Low Altitude Bomber – дозвуковой маловысотный бомбардировщик), ERSA (Extended Range Strategic Aircraft – стратегический самолет с повышенной дальностью полета), LAMP (Low Altitude Manned Penetrator – маловысотный пилотируемый JIA прорыва ПВО), AMP (Advanced Manned Penetrator – усовершенствованный пилотируемый ЛA прорыва ПВО) и AMPSS (Advanced Manned Penetrating Strategic System – усовершенствованная пилотируемая стратегическая система прорыва ПВО). Исследования подтвердили, что для успешного проникновения к сильнозашшценным объектам Советского Союза необходима высокая дозвуковая скорость на малой высоте, и показали, что для повышения гибкости применения самолета и уменьшения времени его пролета через слабозащищенные зоны, возможно, потребуется умеренная сверхзвуковая скорость на большой высоте.

Первый В-1 А с отклоненным назад крылом совершает разворот с набором высоты

Бомбардировщик В-25 «Митчелл»

Эти принципы были положены в основу начавшейся в 1965 г. новой программы исследований – уже упоминавшегося самолета AMSA. Неизвестно, сколько времени работы оставались бы еще в стадии НИР, но в 1969 г., наконец, завершилась проводившаяся в ВВС США с 1962 г. так называемая программа «Прогнозирование», которая положила конец дискуссии на тему, не устарели ли стратегические бомбардировщики. Были подтверждены однозначные и долгосрочные преимущества пилотируемых стратегических JIA, рекомендовано сохранение дальних бомбардировщиков в составе стратегической ядерной триады (наряду с МБР и БРПЛ), э. также использование в обычных конфликтах. Выводы ВВС находились в русле готовившейся тогда новой американской военной стратегии «реалистического устрашения», официально принятой в 1971 г. и имевшей в основе достижение превосходства в стратегических вооружениях и переговоры «с позиции силы». На формирование же военно-политическим руководством США новой стратегии, в свою очередь, несомненное влияние оказали ввод советских войск в Чехословакию (август 1968 г.), широкомасштабное применение бомбардировщиков В-52 в шедшей тогда войне в Юго-Восточной Азии, а также приближение к концу 1960-х годов Советского Союза к паритету с США в области МБР и БРПЛ. Все эти факторы «работали» на стратегическую авиацию, показав ее необходимость для «демонстрации силы», применимость в неядерных войнах, и наконец, желательность ее укрепления для «подстраховки» на случай, если не удастся вырваться вперед в области баллистических ракет.

Истребитель Норт Америкен F-86 «Сейбр»

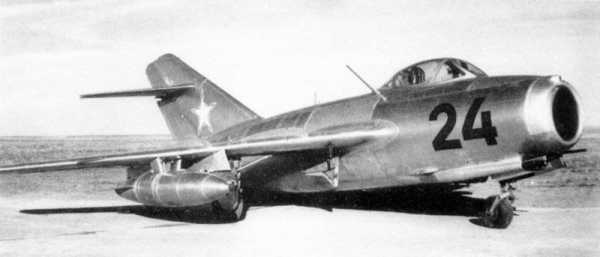

Истребитель МиГ-15 ОКБ им.А.И.Микояна – основной соперник самолета F-86

После окончания периода неопределенности события развивались динамично. В мае 1969 г. AMSA получил официальное обозначение В-1 и вслед за выработкой технического задания ВВС США выпустили в ноябре 1969 г. запрос предложений по программе разработки самолета. Технические предложения представили фирмы Боинг, Дженерал Дайнэмикс и Норт Америкен Рокуэлл (именовавшаяся просто Норт Америкен до объединения в 1967 г. с корпорацией Рокуэлл Стандарт), проводившие ранее исследования по программе AMSA, а 5 июня 1970 г. фирма Норт Америкен Рокуэлл, успевшая к тому времени сменить свое название на Рокуэлл Интернешнл, получила контракт на проектные работы, постройку и испытания опытных самолетов, первый из которых совершил первый полет 23 декабря 1974 г.

У Норт Америкен, образованной в 1928 г. и занявшейся производством самолетов в 1934 г., до В-1 было лишь два серийных бомбардировщика. Первый – двухмоторный средний В-25 «Митчелл», созданный в 1939 г. – поставлялся Советскому Союзу в немалом количестве по ленд-лизу и был хорошо освоен в советских ВВС. Второй – В-45 «Торнадо» (1947 г.) – стал первым американским четырехдвигательным реактивным бомбардировщиком. Основой же деятельности фирмы в области авиации были истребители, ряд из которых относится к крупным мировым достижениям. Не нуждается в представлении истребитель Р-51 «Мустанг», построенный серией 15,6 тыс. (из 42,7 тыс. самолетов, выпущенных фирмой за годы второй мировой войны, включая 9,8 тыс. бомбардировщиков «Митчелл»). В послевоенные годы Норт Америкен заслужила известность реактивными истребителями F-86 «Сейбр» и F-100 «Супер Сейбр» – достойными соперниками советских МиГов во многих локальных конфликтах. Созданию В-1 непосредственно предшествовали экспериментальный гиперзвуковой Х-15 (1959 г.), «трехмаховый» перехватчик F-108 «Рапира» (проект, конец 1950-х годов) и уже неоднократно упоминавшаяся «Валькирия» (1964 г.), опыт разработки которой, видимо, и привел фирму к успеху в конкурсе по В-1. Свою роль сыграли, возможно, также крупные работы фирмы по ракетно-космической технике (в частности, по крылатой ракете XSM-64 «Навахо» – аналогу советской «Бури», созданной в 1950-х годах под руководством С.Л.Лавочкина).

Второй В-1А на форсаже набирает скорость

Нижняя хвостовая часть В-1 с шелковинками для исследования обтекания

Третий В-1 А над пустыней Мохаве на малой высоте (150 м)

Облик В-1, попавшего, как мы видим, в «надежные руки», определили следующие основные требования: высокая выживаемость парка бомбардировщиков в случае нанесения потенциальным противником первого удара, длительный дозвуковой крейсерский полет на большую дальность, глубокое проникновение в воздушное пространство противника. Для преодоления бомбардировщиком В-1 существующей и прогнозируемой ПВО противника были разработаны два расчетных профиля полета: основной – с большой дозвуковой скоростью полета у земли и альтернативный – со сверхзвуковой скоростью полета на большой высоте. В обоих случаях предусматривалась попутная дозаправка топливом и посадка на европейском аэродроме НАТО (в Турции или Италии). Самолет был оптимизирован для выполнения основного расчетного профиля, альтернативный – с начала проектирования рассматривался как дополнительный, повышающий гибкость применения в недостаточно определенных условиях будущего. В дальнейшем, в процессе развития проекта большинство изменений, которые вносились для ограничения его стоимости, были сделаны за счет способности длительного сверхзвукового полета.

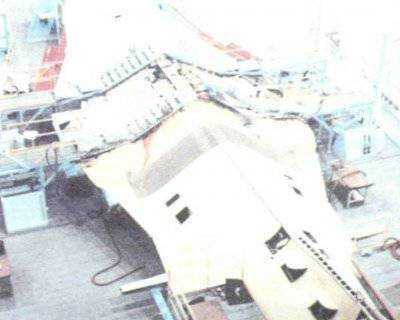

Сборка центральной части первого В-1 В. Справа — Завершающий этап сборки В-1 В

В-1 А на выставке в Фарнборо в 1982 г.

Таким образом, сверхзвуковой полет для концепции В-1 всегда был вторичным фактором, производным от избытка тяги двигателей. В этом коренное отличие американского В-1 от российского Ту-160, для которого сверхзвуковой полет является важнейшим свойством, позволяющим эффективно бороться с морскими подвижными целями.

На В-1 применено крыло изменяемой стреловидности (КИС), разработанное на основе базы данных NASA, которая использовалась ранее при создании самолета F-111. КИС стало считаться необходимым компонентом В-1 уже к 1967 г. на стадии программы AMSA. Собственно, тогда же определился и облик бомбардировщика: нормальная аэродинамическая схема с однокилевым хвостовым оперением и четырьмя двигателями. Проектом 1967 г. предусматривался несущий корпус с «пакетным» размещением двигателей в прибортовой кормовой части и попарно вертикальной установкой воздухозаборников, а высокорасположенное крыло в положении максимальной стреловидности (75°) образовывало единую несущую поверхность со стабилизатором (популярная тогда идея перехода к схеме «бесхвостка»). В 1968 г. фюзеляж уже приобрел более традиционные очертания, двигатели смещены в центральную часть (для уменьшения проблем с балансировкой самолета при сбросе боевой нагрузки), крыло в отклоненном назад положении отделено от стабилизатора. Конфигурация 1969 г. фактически отражала знакомую нам сегодня схему самолета В-1: крыло низкорасположенное, двигатели расположены попарно в подкрыльевых гондолах с горизонтальным размещением воздухозаборников, спереди установлены поверхности системы гашения колебаний фюзеляжа. Программа AMSA требовала, чтобы по характеристике «боевая нагрузка/дальность полета» новый самолет превосходил существующий В-52. Проектом 1967 г. намечалась расчетная взлетная масса около 107 т, явно не удовлетворяющая этому требованию, однако в 1968-1969 гг. она была повышена до 160 т и более.

Модифицированный В-1 А, использовавшийся по программе испытаний В-1В

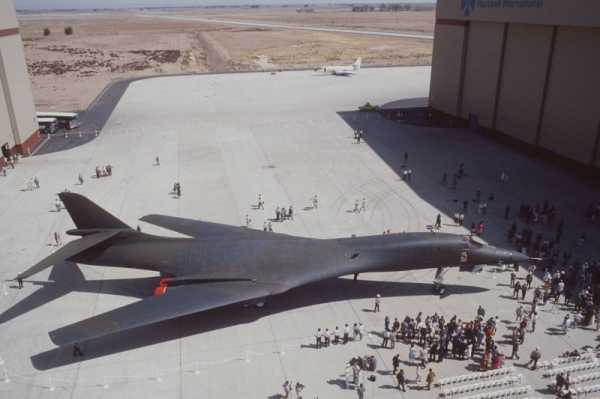

Выкатка первого серийного В-1 В

Согласно ТЗ, бомбардировщик В-1 должен был обладать высокой точностью поражения военных и промышленных объектов как с относительно большого удаления, так и при непосредственном пролете над целью. Для этого его предполагалось вооружить управляемыми ракетами SRAM (вначале планировались 32 УР, затем 24 в трех отсеках вооружения), а также свободнопадающими ядерными и обычными бомбами. Планировалось использование и крылатых ракет AGM-86А (ALCM-A) с относительно малой дальностью полета.

Намечалось построить 244 самолета В-1 (включая четыре опытных) для замены самолетов В-52 к 1981 г., однако ход программы был прерван. 30 июня 1977 г. президент США Картер, вступивший в должность незадолго до этого, объявил о решении не санкционировать серийное производство самолетов В-1. В политическом плане такой шаг отражал тенденцию к разрядке международной напряженности, в поддержку которой выступали американцы (согласно опросу, проведенному службой Харриса в январе 1977 г., 42% американцев высказались против производства бомбардировщика В-1), и усилия по ратификации договора ОСВ-2.

В военном плане на официальном уровне это решение обосновывалось успехами в создании дальних крылатых ракет, которые делали возможным решение значительной части задач, возлагавшихся на бомбардировщики прорыва ПВО при планировании войны с применением ядерного оружия. Поражение заранее разведанных целей с запуском оружия без входа самолета-носителя в зону действия средств ПВО стало возможным благодаря созданию ракет ALCM-B вместо ALCM-A. Соответствующее увеличение дальности стрельбы (2400 км вместо 1600 км) осуществлено за счет большей массы и, следовательно, длины ракеты (более 6 м вместо 4,27 м), что породило проблему отсеков вооружения В-1 А, конструкция которого не была на это рассчитана.-

Еще одной важной причиной, как стало ясно позднее, был технологический «прорыв» в области самолетов с низким уровнем демаскирующих признаков: к середине 1976 г. были достигнуты первые успехи по секретной программе «Хэв Блю», начатой в 1973 г. и приведшей позднее к созданию малозаметного ударного самолета Локхид F-117. Очевидно, что техника «Стелс» имела огромный потенциал для стратегического бомбардировщика, представляя альтернативный и, возможно, более эффективный способ преодоления ПВО противника, а следовательно, ставя под вопрос всю концепцию В-1 как маловысотного самолета прорыва.

По конфигурации В-1 В практически не отличается от В-1 А

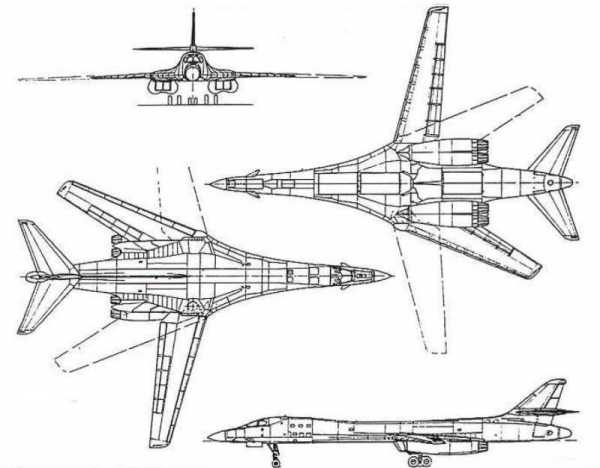

Схема самолета В-1 В

Первый серийный В-1 В выруливает на старт на авиабазе Эдварде

Тем не менее летные испытания опытных бомбардировщиков В-1 были продолжены по программе ВРЕ (Bomber Penetration Evaluation – оценка возможности преодоления ПВО бомбардировщиком), а фирма Рокуэлл предложила семейство вариантов самолета В-1 под названиями NTP (Near Term Penetrator – самолет ближайшего будущего для прорыва ПВО), SWL (Strategic Weapons Launcher – самолет-носитель стратегического оружия), СМСА (Cruise Missile Carrier Aircraft – самолет-носитель KP) и MRB (Multi Role Bomber – многоцелевой бомбардировщик). Эти проекты, предусматривавшие создание дозвукового более дешевого самолета с крылом фиксированной стреловидности 25°, не были одобрены для разработки.

Начальные исследования показали, что создание малозаметного стратегического бомбардировщика сопряжено со значительным техническим риском ввиду применения радикально новых компоновочных решений и конструкционных материалов. Для тщательной и всесторонней отработки техники «Стеле» требовался большой срок, который невозможно было определить достаточно точно. При таком положении вещей существовали два возможных пути: либо пойти на риск и, отказавшись от В-1, сконцентрировать все усилия на малозаметном самолете, либо в качестве промежуточной меры принять на вооружение В-1 или какой-либо другой из бомбардировщиков современной технологии, одновременно без спешки занимаясь доводкой перспективной малозаметной машины.

В-1 В из состава эскадрильи, базирующейся в Эллсуорте (шт.Южная Каролина)

Посадка серийного B-1 B

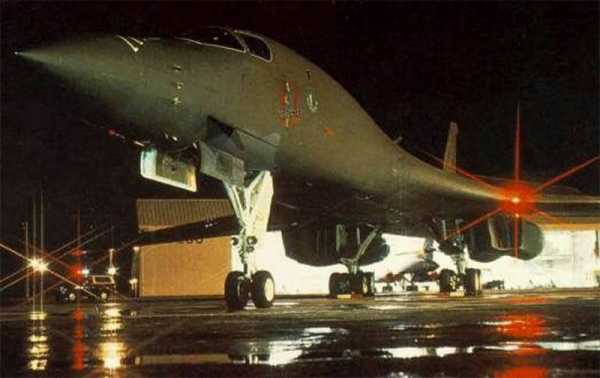

В-1 В заруливает на стоянку после ночного тренировочного вылета

Схема членения конструкции В-1 В

Сложись аналогичная ситуация десятью годами позже, после распада СССР, вполне вероятно, что США пошли бы по первому пути. Возможно, что в администрации Картера до конца 1979 г. были какие-то колебания – ведь формально еще продолжалась разрядка. Однако после декабря 1979 г. – ввода советских войск в Афганистан – альтернативы фактически не существовало даже при Картере. Приход к власти в 1980 г. Рейгана, возглавившего «крестовый поход против империи зла» и принесшего с собой очередную военно- политическую доктрину – стратегию «прямого противоборства», принятую в 1981 г. (как мы видим, в США доктрины менялись с «железной» периодичностью раз в 10 лет), – поставил окончательную точку в этих событиях. Читатели помнят, наверное, «шутку» Рейгана, произнесенную им в августе 1984 г. во время проверки микрофона на радиостудии: «Сограждане-американцы! Рад сообщить вам, что я только что подписал указ, навсегда объявляющий Россию вне закона. Бомбардировка начнется через пять минут».

Продолжение следует …

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
