Автомат АК-47 (Автомат Калашникова образца 1947 года)
АКС-47 — отличается от АК-47 наличием складного металлического приклада. Приклад поворотом убирается под ствольную коробку и цевье.
АКМ — модернизированный в 1959 году АК-47. Отличается уменьшенным на 700 грамм весом за счет изготовленных из пластмассы приклада, пистолетной рукоятки и цевья. Появился универсальный штык-нож и поперечные ребра жесткости на крышке ствольной коробки. Для повышения кучности стрельбы был установлен замедлитель огня и дульный компенсатор. Полностью он не вытеснил автоматы с деревянными деталями, параллельно производился и вариант с ребрами жесткости на ствольной коробке, компенсатором и деревянными деталями.
АКМС — отличается от АКМ наличием складного металлического приклада. Приклад поворотом убирается под ствольную коробку и цевье.
АКМСУ — вариант АКМУ с укороченным стволом (длина ствола 270 мм.)
АКМН и АКМСН — созданы на базе АКМ и АКМС, имеют крепления для установки подсветных (НСП-2) и безподсветных (НСП-3 и НСПУ) ночных прицелов.
Автомат АКC-47 (Автомат Калашникова складной образца 1947 года)
Автомат АКМ (Автомат Калашникова модернизированный, крышка ствольной коробки без ребер жесткости)
Автомат АКМ (Автомат Калашникова модернизированный, крышка ствольной коробки с ребрами жесткости, но цевье и приклад деревянные)
www.gundata.ru
Автоматы АК-47 и АКМ (Бывший СССР)
АК-47 со складывающимся металлическим прикладом; в середине: АКМ, отличающийся дульным компенсатором и формой цевья; внизу: китайский «тип 56», взятый в Зимбабве — версия АК-47, укомплектованная штыком (сложен под ложем).
Египетские солдаты во время арабо-израильской войны 1973 г. У них в руках АКМ с характерными дульным компенсатором и цевьем с углублением. Теперь АКМ — стандартное оружие египетской армии.
АК-47 следует считать одним из самых успешных и широко распространенных образцов стрелкового оружия. Она и ее последовательница АКМ сейчас используются во всем мире как регулярными армиями, так и повстанцами, обе модели остаются в производстве во многих странах, в той или иной форме.
АК-47 создана для короткого патрона калибра 7,62-мм, во многом обязанного своим появлением немецкому 7,92×39 патрону «курц». Конструктором АК-47 был Михаил Калашников. Первые образцы были выпущены в 1946 г., и оружие постепенно стало стандартным в армиях Варшавского договора. Несмотря на его массовое производство, потребность была так велика, что большинство стран Варшавского договора наладили выпуск у себя. Поэтому появилось много вариантов АК-47, что до сих пор приводит в восторг круг исследователей оружия.
Основная модель АК-47 — надежное и качественно изготовленное оружие, в его изготовлении мало применяются методы массового производства (по сравнению с его германским эквивалентом времен войны). Ствольная коробка фрезеруется из цельной заготовки, применяется — как стандарт — высококачественная сталь и отделка деревянных деталей; в результате получилось оружие, выдерживающее любые условия эксплуатации и грубого обращения. Т.к. в нем мало движущихся частей, а разборка очень проста, то обслуживание тоже простое и может выполняться при минимальном обучении.
Вскоре появилось много производственных модификаций базовой модели, даже в СССР, появилась версия со складывающимся прикладом. Все они имели то же самое устройство — простой вращающийся затвор, боевые выступы которого движутся в пазах ствольной коробки. Автоматика приводится в действие газами, отбираемыми из ствола через боковое отверстие.
АК-47 выпускалась в Китае, Польше, Восточной Германии, ее устройство скопировано несколькими конструкторами в других странах, в том числе в финских «Валмет» М60 и М62.
Несмотря на огромный успех и распространение, в конце 1950-х было признано, что производство АК-47 требует хорошего оборудования. В результате появилась модель АКМ, внешне схожая, но полностью переработанная с целью упростить ее изготовление. Наиболее заметное внешнее отличие — это ствольная коробка, которая стала выполняться методом штамповки; упрощен и затвор. Есть много других отличий, но главное — методы изготовления.
АКМ не сразу вытеснила АК-47, скорее дополняла ее количественно. Другие страны Варшавского договора постепенно перешли на АКМ, некоторые (например, Венгрия) пошли еще дальше — модифицировали базовую конструкцию и выпускали собственную версию, во многом отличную от исходной (венгерская АКМ-63 даже внешне отличается, хотя сохранила базовый механизм). Версия со складывающимся стальным прикладом называется АКМС.
АКМ производится до сих пор, она и АК-47 останутся на вооружении и в начале XXI столетия, если не дольше. Такая долгая жизнь частично обязана широкому распространению и доступности модели, но главное — надежности и простоте оружия.
Тактико-технические характеристики автомата АК-47
- Калибр, мм: 7,62;
- Длина, мм: 869;
- Длина ствола, мм: 414;
- Масса заряженной, кг: 5,13;
- Магазин: 30 патронов, коробчатый;
- Скорострельность, выстр./мин: 600;
- Начальная скорость пули, м/с: 710.
Тактико-технические характеристики автомата АКМ
- Калибр, мм: 7,62;
- Длина, мм: 876;
- Длина ствола, мм: 414;
- Масса заряженной, кг: 3,98;
- Магазин: 30 патронов, коробчатый;
- Скорострельность, выстр./мин: 600;
- Начальная скорость пули, м/с: 710.
voenteh.com
47 — это… Что такое АК-47?
Согласно отдельным источникам, заслуга Хуго Шмайссера заключалась в разработке технологии холодной штамповки, которой он занимался до 1952 года, что сыграло свою роль в появлении штампованного магазина и ствольной коробки АКМ (с 1959 года).[12] Между тем, подобные технологии использовались и до Шмайсера, в том числе в СССР при изготовлении пистолетов-пулемётов ППШ и ППС-43, которые имели преимущественно штампованную конструкцию до появления StG-44, то есть у советской стороны к тому времени уже был некоторый опыт в изготовлении деталей стрелкового оружия методом штамповки. Вместе с тем, следует отметить, что Хуго Шмайссер не оставил мемуаров о времени, проведённом в СССР, поэтому какая-либо другая информация об участии Шмайссера и других немецких специалистов в разработке автомата Калашникова на настоящее время недоступна.
К этому также стоит добавить, что в конструкции АК использованы элементы экспериментального автоматического карабина, созданного Калашниковым еще в 1944 году, а экспериментальные образцы нового автомата для полигонных испытаний были готовы до появления немецких специалистов в Ижевске.
Таким образом, можно с большой уверенностью сделать вывод о том, что АК является собственной разработкой Михаила Калашникова.
Конструкция

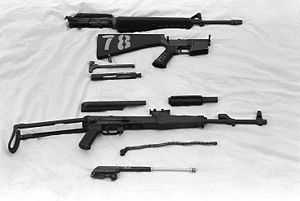

Автомат Калашникова Складной образца 1947 года в разобранном виде. Сверху — американская винтовка M16, также разобрана.Автоматика АК действует за счёт отвода пороховых газов через верхнее отверстие в стенке канала ствола. Газовый поршень со штоком жёстко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задаёт направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулемётами иногда не совсем верно именуется «возвратно-боевой»). Рукоятка перезарядки расположена справа и выполнена заодно с затворной рамой. При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение («страгивание») находящейся в патроннике гильзы. Это способствует сбросу давления в патроннике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Выброс стреляной гильзы вправо через окно ствольной коробки обеспечивают установленный на затворе подпружиненный выбрасыватель и жёсткий отражатель ствольной коробки. «Вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило надёжную работу системы при сильной загрязнённости.
Ударный механизм
Ударный механизм — куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептало одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и её крышкой. При этом затвор можно отвести назад для проверки патронника, но его хода недостаточно для досылания следующего патрона в патронник. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, роль и затворной коробки, и корпуса ударно-спускового механизма. Первые партии АК имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако имеющаяся технология не позволила тогда достичь требуемой жёсткости коробки, и в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной поковки, что вызвало увеличение веса оружия. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защёлкой штампованной крышки ствольной коробки.
Прицел
Автомат имеет традиционный секторный прицел с расположением прицельной колодки в средней части оружия и мушки — у дульной части ствола, на треугольном основании. Мушка — регулируемая по высоте, с боков укрыта «крыльями стойки», прицел проградуирован до 800 м. У последующих модификаций градуировка прицела дошла до 1000 м.
Достоинства и недостатки
Достоинства АК:
- Простота конструкции (относительная — он сложнее, чем пистолеты-пулемёты, но проще других автоматов).
- Технологичность.
- Высочайшая надёжность.[9]
- Удобство эксплуатации.
- Автомат может эксплуатироваться в любых климатических условиях, при любых температурах воздуха, от арктических морозов до экваториальной жары.
- Достаточно большие зазоры в подвижных деталях и высокие скорости движения узлов делают его малочувствительным к загрязнениям — можно, например, вести огонь из автомата, который непосредственно перед стрельбой падал в грязную воду или в мелкий песок.
В значительной степени неприхотливость достигается за счёт того, что энергия газового двигателя существенно выше, чем необходимо для перезарядки чистого и хорошо смазанного оружия, и этот избыток позволяет механизму легко преодолевать повышение трения из-за загрязнений.
Недостатки АК:
- Излишняя мощность газового двигателя приводит к тряске автомата, при стрельбе длинными очередями (более двух-трёх патронов) без жёсткой фиксации оружия прицел неизбежно сбивается (уходит вверх-вправо). Из-за этого реальная эффективная дальность стрельбы очередями не превышает 300 м (хотя одиночными, в некоторых случаях, можно стрелять на 900 м).
В последующих моделях АК основные усилия были приложены именно к устранению (или хотя бы смягчению) этих недостатков, сначала с помощью дульного компенсатора, позже — применением сбалансированного узла автоматики.
Кроме того, можно отметить мелкие конструктивные недостатки, такие как:
- Не очень удобный переводчик огня, издающий сильный характерный щелчок при переключении,
- С точки зрения теории механизмов и машин (ТММ), газопоршневой двигатель узла перезаряда оказался мощнее двигателя узла перезаряда «на отдаче», что повысило надёжность, но эволюционно, из-за отсутствия подобия кривошипно-шатунного механизма и полного вращения, автоматы этого типа подобны паровой машине Ползунова (в которой не было кривошипно-шатунного механизма) и швейным машинкам Зингера (в которых нет полного вращения челнока). Современные газопоршневые двигатели с кривошипно-шатунным механизмом и швейные машинки с роторным челноком давно уже перешли на полное вращение, которое позволяет лучше сбалансировать механизм. Стрелковое оружие, которое из-за отсутствия полного (роторного, многооборотного) вращения трудно сбалансировать, при стрельбе очередями сильно трясёт, так как затвор, имеющий момент инерции, колеблется то в одну сторону, то в другую, что снижает кучность стрельбы. При такой системе, чем выше темп стрельбы, тем больше тряска, снижающая кучность. Эволюционно стрелковое оружие сильно отстаёт от газопоршневых двигателей внутреннего сгорания с кривошипношатунным механизмом и швейных машинок с полным вращением (с роторным челноком). Ещё более стрелковое оружие отстаёт от роторного двигателя Ванкеля. Сделать очевидный переход к полному роторному многооборотному вращению затвора, давно применённому в двигателях внутреннего сгорания и в швейных машинках с полным вращением (с роторным челноком), в стрелковом оружии никто не решился.
Применение в мире
АК настолько распространён в мире, что сто́ит порой дешевле продуктов первой необходимости. Он присутствует или присутствовал на флагах и гербах нескольких стран мира: Буркина Фасо, Восточного Тимора, Зимбабве, Мозамбика. Его можно увидеть в сводках из горячих точек мира. АК состоит на вооружении регулярных армий более пятидесяти стран мира, террористических группировок и просто банд. Пентагон расходует миллиарды долларов на вооружения и военные технологии, но АК по-прежнему остаётся самым смертоносным и массовым оружием на Земле. В ходе холодной войны США и СССР соперничали в торговле оружием по всему миру, принося со своим режимом своё оружие. АК заметно превосходил винтовки M1 и M14, которые поставлял США; простота АК и выносливость отлично соответствовали климатическим условиям бедных стран, не имевших предприятий по ремонту оружия.
Кроме того, СССР бесплатно давал лицензии на производство дружественным странам. И вскоре АК стали производить такие страны как: Румыния, Болгария, Венгрия, ГДР, Китай, Польша, Северная Корея и Югославия. С АК не надо долго учиться обращаться, этим объясняется такое распространение автомата среди партизан, повстанцев и террористов.[14]
Первое боевое применение
Первый случай применения АК на мировой арене произошёл в 1956 году, в ходе подавления восстания в Венгрии. АК хорошо зарекомендовал себя в городских боях, благодаря своей мощи, не свойственной пистолетам-пулемётам, и компактности он часто мог сделать то, чего не могли сделать танки.
АК во Вьетнамской войне
АК также стал одним из символов Вьетнамской войны, во время которой широко применялся солдатами северовьетнамской армии и партизанами НФОЮВ. Американские оружейники отказывались признавать превосходство АК, однако американские военные на себе испытали на прочность советский автомат. Вскоре американцы сами признали превосходство АК над своим оружием. В неблагоприятных условиях джунглей M16 быстро выходили из строя, а их ремонт был сложен. Южновьетнамская армия и американцы боялись АК, потому что более тяжёлые пули калибра 7,62×39 мм из-за стального сердечника не отклонялись при ударе о листву джунглей в отличие от НАТОвских 5,56, и поэтому американским солдатам было строго запрещено подбирать трофейные АК, так как при стрельбе из АК все солдаты рефлекторно стреляли на звук автомата.
АК в войне в Афганистане
Война в Афганистане дала начало распространению АК по всему миру. Теперь им были вооружены повстанцы и террористы. Начальный этап войны не казался для СССР катастрофическим, но ситуация стала меняться, когда в руках у повстанцев появилось новое оружие, в том числе и АК. Главным образом повстанцам стали поставлять оружие США, которые когда-то недооценили АК. В основном автоматы шли из Китая (где АК производился по лицензии), через Пакистан и потом попадал в руки моджахедам. АК был дешёвым и надёжным оружием, поэтому США предпочли его.
Когда последние советские войска 15 февраля 1989 года вышли из Афганистана, его развитая оружейная инфраструктура вросла в экономику и культуру страны и соседних стран. Ещё до вывода советских войск западные СМИ обращали внимание на большое количество АК в регионе, а в лексикон вошло понятие «Культура Калашникова»[15]. Например, в Пакистане большая часть экономики государства — в том числе группировки грабителей и похитителей людей, наркобароны, пользовавшиеся налаженными маршрутами перевоза оружия, и деревенские торговцы оружием, покупавшие, продававшие, чинившие и изготовлявшие собственные версии — зависели от вездесущего АК.
АК в войне в Ираке
В Ираке АК был тоже своеобразным символом, он был любимым оружием Хусейна, в Ираке даже построили мечеть с минаретами в форме магазинов от АК. У самого же Хусейна нашли два позолоченных автомата. Заново формирующаяся американскими военными и советниками из числа гражданских лиц армия Ирака, отказалась от американских винтовок M16 и M4. Когда американцы планировали оснащение иракских вооружённых сил, они с удивлением заметили, что иракцы требуют АК. Как позднее выяснилось, любой житель Ирака старше двенадцати лет с лёгкостью может собрать и разобрать автомат.[16]
АК после распада СССР
Несмотря на существующее мнение о том, что распад СССР привёл к резкому росту объёмов продажи Автоматов Калашникова и падению цен на них, серьёзные исследования опровергают это. Как сами цены, так и тенденции их изменения, до и после распада СССР совпадают.
АК и Венесуэла
В 2005 году президент Венесуэлы Уго Чавес принял решение подписать с Россией контракт на поставку 100 тыс. автоматов АК-103. Контракт был выполнен в 2006 году, но Уго Чавес уже говорит о готовности закупить ещё 920 тысяч автоматов и ведёт переговоры о налаживании в стране лицензионного производства АК-103. Основной причиной наращивания закупок вооружения Уго Чавес называет «угрозу американского военного вторжения».
Семейство АК
Экспериментальные образцы АК
- АК-46 — самозарядный карабин, разработанный Калашниковым в 1944 году и представленный в 1946 году для участия в конкурсе на автомат. Конструкция имела сходство с устройством американской винтовки M1 Garand (автоматика с коротким ходом расположенного над стволом газового поршня и поворотным затвором, схожим с таковым у Garand). Признан комиссией непригодным для дальнейшей отработки после второго тура испытаний. После радикальной переработки для участия в следующем туре испытаний новый автомат (прототип АК) получил минимальное конструктивное сходство с предшественником.[7]
Снайперские винтовки на основе АК
На базе АК были сделаны два образца снайперских винтовок. Автоматика работает на принципе отвода пороховых газов из канала ствола с коротким ходом поршня. Предохранитель флажкового типа находится на ствольной коробке справа. На ствольной коробке слева имеется кронштейн для крепления оптического прицела. Схема запирания такая же, как в автомате АК.
АКС
АКС со складным металлическим прикладом 1959 года выпуска. Приклад сделан по образцу немецкого пистолета-пулемёта MP-40АКС (Индекс ГАУ — 56-А-212М) — модификация АК со складным прикладом, предназначавшаяся для воздушно-десантных войск. Была принята одновременно с АК. Механизм сложения приклада сделан по образу немецкого пистолета-пулемета MP-40 (основной недостаток подобного решения — быстро разбалтывающийся шарнир).[17] Первоначально выпускался с штампованной ствольной коробкой, а с 1951 года — фрезерованной из-за высокого процента брака при штамповке.[7]
Серия АКМ
В 1959 году принята на вооружение новая модель автомата — АКМ («Автомат Калашникова Модернизированный», Индекс ГРАУ — 6П1). В АКМ прицельная дальность увеличена до 1000 м, внесены изменения, направленные на повышение надёжности и удобства эксплуатации.
Ствольная коробка АКМ сделана штампованной, за счёт чего снижена масса автомата. Приклад приподнят вверх, для приближения точки упора автомата к линии стрельбы. Внесены изменения в ударно-спусковой механизм — добавлен замедлитель срабатывания курка, благодаря которому спуск курка при автоматической стрельбе происходит на несколько миллисекунд позже. Эта задержка практически не влияет на темп стрельбы, она лишь позволяет затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом.[18] Несмотря на ряд мероприятий по улучшению кучности, описанный в мемуарах Калашникова, согласно НСД кучность АКМ хуже, чем у АК.
Дульная часть ствола оружия имеет резьбу, на которую устанавливается съёмный дульный компенсатор в виде лепестка (так называемый «лотковый компенсатор»), предназначенный для компенсации «увода» точки прицеливания вверх-вправо при стрельбе очередями за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора.[7] На эту же резьбу вместо компенсатора могут устанавливаться глушители ПБС или ПБС-1, для использовании которых необходимо применять патроны 7,62УС с дозвуковой начальной скоростью пули. Также на АКМ появилась возможность установки подствольного гранатомёта ГП-25.
- АКМС (Индекс ГРАУ — 6П4) — вариант АКМ со складным прикладом. Система крепления приклада была изменена относительно АКС (складывался вниз-вперед, под ствольную коробку). Модификация разработана специально для десантников.[7]
- АКМСУ — укороченный вариант АКМ со складным прикладом, предназначенный для спецподразделений и воздушно-десантных войск. Был выпущен в очень малом количестве и широкого распостранения в войсках не получил. На вооружение официально не поступал.
- АКМН (6П1Н) — вариант с ночным прицелом.
- АКМСН (6П4Н) — модификация АКМН со складным металлическим прикладом.
АК-74
В 1970-х годах, вслед за странами НАТО, СССР пошёл по пути перевода стрелкового оружия на малоимпульсные патроны с пулями уменьшенного калибра для облегчения носимого боепкомплекта (для 8 магазинов патрон калибра 5,45 мм дает экономию массы в 1,4 кг)[19] и избыточной мощности промежуточного патрона. Под патроны калибра 5,45 мм была создана и принята на вооружение в 1974 году модификация АК-74. В этих модификациях за счёт уменьшения калибра была увеличена толщина ствола, благодаря чему устранён один из недостатков — перегрев и выход из строя ствола при длительной непрерывной стрельбе без охлаждения. Также был установлен новый дульный тормоз-компенсатор, что позитивно сказалось на кучности стрельбы. Несмотря на этот положительный момент, многие профессиональные военные продолжают считать, что АКМ под патрон 7,62 мм, по сумме боевых качеств, был лучшим из линейки автоматов Калашникова. Из недостатков 5,45 мм модификаций называется склонность пуль этого калибра (свойственная и пулям НАТОвского 5,56 мм) к рикошету при встрече даже с лёгкими и непрочными препятствиями и более низкая пробивная способность (хотя такие пули наносят более тяжёлые ранения).
Автоматы серии 100
АК-105
В начале 90-х появилась новая серия автомата, получившая название «Серия 100». Модели этой серии продаются на экспорт, а также находятся на вооружении МВД. За основу серии был взят АК-74М, конкретные модели различаются калибрами (5,45×39 мм для АК-105 и АК-107; 5,56×45 мм НАТО для АК-101, АК-102, АК-108; 7,62×39 мм для АК-103, АК-104), укороченным стволом (AK-102, AK-104, АК-105), сбалансированной системой автоматики (АК-107 и АК-108). Характерной чертой всех автоматов 100-й серии является пластиковые цевьё и приклад чёрного цвета.[20]
Модели со сбалансированной автоматикой
Следующим принципиальным шагом в развитии модельного ряда АК стали автоматы АК-107 и АК-108. В них применена модифицированная схема автоматики перезаряжания — безударная с разделёнными массами. В этой схеме автомат имеет два газовых поршня со штоками, движущимися навстречу друг другу. Основной поршень приводит в действие автоматику, дополнительный — перемещает массивный компенсатор, движения которого компенсируют импульс затворного механизма. Это позволяет устранить тряску автомата от перемещения затвора, что повышает кучность автоматической стрельбы, в особенности из неустойчивых положений, в 1,5-2 раза. Построенные по такой схеме автоматы могут успешно конкурировать с конструктивно более сложным АН-94 (уступая однако по кучности стрельбы очередями из 2 выстрелов) и очень близким к АК по конструкции АЕК-971.[21]
Таблица характеристик автоматов серии АК и их отечественных конкурентов
dic.academic.ru
Автомат АК-47 (СССР)
7,62-мм автомат Калашникова АК-47 принят на вооружение в 1947 году. На основе его конструкции была разработана унифицированная система вооружения Советской (Российской) Армии. После принятия в 1943 г. на вооружение 7,62-мм промежуточного патрона (7,62х39) конструкции Н. М. Елизарова и Б.В. Семина развернулись работы по созданию новой системы стрелкового вооружения под этот патрон. Для замены пистолетов-пулеметов разрабатывалось новое индивидуальное автоматическое оружие – автомат со сменным магазином и переключателем режимов огня. Магазинный карабин должен был сменить самозарядный карабин с постоянным магазином; а ручной пулемет винтовочного калибра – облегченный ручной пулемет с магазинным или ленточным питанием.
Работы над автоматом были начаты А. И. Судаевым, создавшим в 1944 г. ряд оригинальных конструкций, затем подключились другие конструкторы. В 1946 г. представил свой образец начинающий конструктор Михаил Тимофеевич Калашников. Разработанный им автомат успешно выдержал испытания и превзошел по совокупности показателей конструкции В. А. Дегтярева, С. Г. Симонова, Н. В. Рукавишникова, К. А. Барышева и др. В конце 40-х годов автомат был принят на вооружение под обозначением АК-47 (автомат Калашникова обр. 1947 г.) или просто АК.
Автоматика АК-47 действует за счет отвода пороховых газов через боковое отверстие в стенке канала ствола. Газовый поршень со штоком жестко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулеметами иногда не совсем верно именуется «возвратнобоевой»).
Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой. При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение («страгивание») находящейся в патроннике гильзы. Это способствует сбросу давления в патрон-нике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Выброс стреляной гильзы вправо через окно ствольной коробки обеспечивают установленный на затворе подпружиненный выбрасыватель и жесткий отражатель ствольной коробки. «Вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило надежную работу системы при сильной загрязненности.
Ударный механизм – куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептала одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и ее крышкой. При этом затвор можно отвести назад для проверки патронника, но его хода недостаточно для досылания следующего патрона в патронник.
Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, роль и затворной коробки, и корпуса ударно-спускового механизма. Первые партии АК-47 имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако, имеющаяся технология не позволила тогда достичь требуемой жесткости коробки, и, в серийном производстве, холодную штамповку заменили фрезерованием коробки из цельной поковки, что вызвало увеличение веса оружия. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защелкой штампованной крышки ствольной коробки.
Автомат АК-47 имеет традиционный секторный прицел с расположением прицельной колодки в средней части оружия и мушки – у дульной части ствола, на треугольном основании. Мушка регулируемая по высоте, с боков укрыта «крыльями стойки», прицел насечен до 800 м.
Для удобства удержания служат пистолетная рукоятка, цевье и ствольная накладка (соединена с газовой трубкой), изготовленные из дерева. АК-47 выпускался с постоянным деревянным или складным (вперед и вниз) металлическим (АКС-47 или АКС) прикладом. АКС поставлялся на вооружение воздушно-десантных и специальных войск. В процессе производства деревянные детали из березовых заготовок постепенно были заменены: приклад стали выполнять из фанерной плиты, ствольную накладку – из клеенного шпона, пистолетную рукоятку – из пластмассы. Небольшая конструкторская группа Калашникова совместно с технологами Ижевского завода несколько снизила вес автомата за счет внедрения новых марок сталей. К автомату примыкался плоский штык с длиной клинка 200 мм и шириной 22 мм (на опытных образцах штык-тесак винтовки СВТ-40).
Огонь из автомата может вестись пулями нескольких типов: обыкновенной, трассирующей, бронебойно-зажигательной и зажигательной. Магазин стальной (впоследствии дополнен магазином из легкого сплава), коробчатый, секторной формы с шахматным расположением 30 патронов.
В гнезде приклада АК-47 помещался пенал с принадлежностью для ухода за оружием. Шом-пол крепился под стволом и удерживался в канале цевья за счет собственной упругости.
Глубокая продуманность, тщательная доводка, сравнительная простота и своеобразное изящество схемы с широким применением принципа многофункциональности деталей обусловили высокую надежность работы оружия в любых условиях. Немало способствовал этому тщательный подбор материалов, в частности, оружейной стали для изготовления ствола и наиболее ответственных деталей оружия. Живучесть ствола автомата составляет 15–18 тысяч выстрелов. Хорошо продуманная и доведенная форма автомата сделала его компактным, удобным при стрельбе и переноске. Немаловажное значение имеет простота разборки автомата и ухода за ним.
Тактико-технические характеристики АК-47
Патрон: 7,62×39 советский, обр.1943 г.
Полная длина с откинутым прикладом: 869 мм
Полная длина со сложенным прикладом: 699 мм
Длина ствола: 414 мм
Масса: 4,30 кг
Нарезы: 4 правосторонних
Емкость магазина: 30 патронов
Темп стрельбы: 600 выстр./мин
Маркировка
Номер модели, кодовое обозначение завода-производителя и заводской номер сверху или на задней части ствольной коробки.
Предохранители
Флажковый переводчик-предохранитель с правой стороны ствольной коробки; в верхнем положении флажок запирает шептало и спуск и препятствует движению назад рукоятки затворной рамы. Смещение флажка на один шаг вниз (положение обозначено «АВ») устанавливает режим непрерывного огня, крайнее нижнее положение флажка («ОД») — «одиночный огонь».
Разряжение
Защелка магазина расположена позади гнезда магазина. Отсоединить магазин. Выключить предохранитель. Отвести назад рукоятку затворной рамы, чтобы извлечь патрон, который может находиться в патроннике, осмотреть патронник через окно ствольной коробки, отпустить рукоятку затворной рамы, нажать на спусковой крючок.
www.dogswar.ru
Автомат Калашникова АК-47 | Стрелковое оружие
Это знаменитое оружие, выпускавшееся в большом количестве различными странами, было разработано М. Т. Калашниковым и принято на вооружение Советской Армии в 1949 году. Автоматика АК-47 работает по принципу отвода пороховых газов через отверстие в стенке ствола. Запирание ствола осуществляется поворотом затвора. Рукоятка перезаряжания, расположенная справа, выполнена вместе с затворной рамой.
Ударно-спусковой механизм куркового типа позволяет вести огонь очередями и одиночными выстрелами. Стрельба ведется промежуточными патронами на дальность до 800 м. Переводчик режима огня флажового типа одновременно является предохранителем. Для рукопашного боя был предусмотрен клинковый штык, примыкающийся к стволу.
Автомат Калашникова отличается высоким качеством изготовления, прост в обращении и при разборке. В 1959 году это оружие было модернизировано с целью уменьшения веса и повышения кучности стрельбы Новый вариант, обозначенный АКМ (АКМС — со складным металлическим прикладом), отличается от предшественника компенсатором на дульном срезе ствола и поперечными ребрами жесткости на крышке ствольной коробки. Его прицельная дальность увеличена до 1000 м.
Автомат Калашникова АК-47 характеристики:
- Длина: 880 мм
- Длина ствола: 415 мм
- Масса: 4,3 кг
- Калибр: 7,62 мм
- Нарезы: 4, прав.
- Емкость магазина: 30 патронов
- Темп стрельбы: 600 выстр/мин
- Начальная скорость пули: 717 м/с
infoguns.com
Автоматы ак-47 (акс-47) — Документ
АВТОМАТЫ АК-47 (АКС-47)
Вверху – АК-47, внизу – АКС-47
Принят на вооружение в 1949 году. Его автоматика работает за счёт энергии пороховых газов, отводимых через отверстие в стенке канала ствола в газовую камору. Ударно-спусковой механизм куркового типа обеспечивает одиночный и непрерывный огонь. Запирание канала ствола осуществляется поворотом затвора. Предохранитель флажкового типа одновременно является переводчиком типа огня. В положении «предохранение» он запирает спусковой крючок и одновременно закрывает паз ствольной коробки, по которому перемещается рукоятка затвора, предохраняя в то же время ствольную коробку от попадания грязи.
Прицел секторный. Имеется клинковый штык, который примыкается к стволу для рукопашного боя.
Автомат выпускался с деревянным прикладом (АК) и с откидным металлическим (АКС) для ВДВ. Автомат с деревянным прикладом обеспечивает лучшую устойчивость при стрельбе и удобство прицеливания. Кроме того, им можно наносить удары в рукопашном бою.
ХАРАКТЕРИСТИКИ
АК-47/АКС-47
Калибр – 7,62 мм;
Прицельная дальность стрельбы – 800 метров;
Дальность прямого выстрела
по грудной фигуре – 350 метров ;
Темп стрельбы – 600 выстр/мин;
Практическая скорострельность:
одиночными выстрелами – до 40 выстр/мин;
очередями – до 100 выстр/мин;
Начальная скорость пули – 715 м/с;
Дальность убойного действия пули – до 1500 метров;
Предельная дальность полёта пули – 3000 метров;
Ёмкость магазина – 30 патронов;
Масса автомата без штыка и магазина – 4, 07 кг/3, 47 кг;
Масса штыка – 0, 37 кг;
Масса пустого магазина:
стального – 0, 33 кг;
из лёгкого сплава – 0, 17 кг;
Используемые патроны – 7, 62х39 мм образца 1943 года;
Масса патрона – 16, 2 г;
Габариты:
АК/АКС со штыком и прикладом – 1070 мм;
АКС со сложенным прикладом – 645 мм;
Длина ствола – 415 мм;
Длина прицельной линии – 378 мм;
ДОСТОИНСТВА
Автомат обладает высокой дульной энергией (1973 – 1981 Дж), его пуля обладает хорошим пробивным действием. Так, бронебойно-зажигательная пуля с расстояния 250 м пробивает броневой лист толщиной до 7 мм. Каску пуля ПС (обыкновенная со стальным сердечником) пробивает с расстояния 900 м, а бронебойно-зажигательная – с 1100 м. Использование нескольких типов пуль – обыкновенной со стальным сердечником (ПС), бронебойно-зажигательной, трассирующей и зажигательной,– расширяет тактические возможности автомата.
Автомат имеет хорошую живучесть, прост в применении, обладает высокой надёжностью. Курковый ударно-спусковой механизм не сбивает наводку при выстреле. Предохранитель наделён функцией переводчика режима огня, что исключило переводчик как отдельную деталь. Широкий флажок предохранителя в походном положении закрывает паз, по которому перемещается рукоятка взведения затвора, препятствуя тем самым попаданию грязи внутрь ствольной коробки.
Автомат со складным прикладом обладает хорошей манёвренностью. Автомат легко разбирается и собирается. Магазин легко примыкать и отмыкать. Для рукопашного боя предусмотрено примыкание клинкового штыка
НЕДОСТАТКИ КОНСТРУКЦИИ
Невысокая эффективная дальность стрельбы, практически равная дальности прямого выстрела по грудной фигуре. Кучность стрельбы в 1, 2–1, 5 раза ниже, чем у штурмовых винтовок. Прицельная планка легко сбивается и расшатывается.
Большой разброс пуль при автоматической стрельбе, особенно из неустойчивых положений. Затвор можно взводить только правой рукой. Предохранитель трудно переключать, особенно озябшими пальцами. Щелчок в момент переключения предохранителя далеко слышен. В процессе длительной эксплуатаций появляется поперечная качка цевья, что снижает устойчивость оружия при стрельбе.
Складной приклад, скопированный с немецкого МП-38, недостаточно удобен (трудно держать однообразно голову, тяги приклада имеют недостаточную жёсткость, а широкий плечевой упор не ложится в выем плеча). При стрельбе очередями плечевой упор «ползёт» из выема плеча.
При длительной стрельбе в автоматическом режиме происходит «набивание» указательного пальца. Он теряет чувствительность, и стрелок начинает «дёргать» спусковой крючок, что снижает меткость стрельбы. Стреляя на максимальную дальность (800 м) из-за большого рассеивания пуль (1, 9 – 2, 7 м) прицельно попасть в цель практически невозможно.
После снятия с предохранителя открывается паз крышки ствольной коробки, по которому перемещается рукоятка затвора, что, позволяет грязи и посторонним предметам проникать внутрь ствольной коробки. Автомат не сигнализирует об окончании патронов. Для досылания патрона в патронник после смены магазина необходимо передёргивать затвор, что требует больших усилий и времени.
Штык имеет неудобную рукоятку, его лезвие плохо заточено.
Автоматы зарубежного производства (особенно китайские и югославские) в 1, 5 – 2 раза уступают советским по живучести ствола и других механизмов, быстро ржавеют.
АВТОМАТ АКМ (АКМС)
АКМ
Модернизированный автомат Калашникова АКМ (АКМС) принят на вооружение в 1959 году. По сравнению с АК-47 улучшены его боевые и эксплуатационные характеристики.
Так, введён замедлитель курка, снижающий темп стрельбы для повышения устойчивости автомата при стрельбе и увеличения кучности боя. Повышена устойчивость в горизонтальной плоскости за счёт переноса точки удара затворной рамы в переднем положении с правой стороны на левую. Прицельная дальность увеличена до 1000 метров
Вместо штыка введён штык-нож, который присоединением к ножнам трансформируется в кусачки для перекусывания проволоки, в том числе находящейся под напряжением. Переход на штамповку ствольной коробки, её крышки и некоторых других деталей, а также использование пластмассовых магазина и рукоятки управления огнём снизили общую массу.
На дульную часть ствола навинчен компенсатор для повышения кучности стрельбы из неустойчивых положений (на ходу, стоя, с колена).
ХАРАКТЕРИСТИКИ
АКМ /АКМС
Калибр – 7, 62 мм;
Прицельная дальность стрельбы – 1000 метров;
Дальность прямого выстрела
по грудной фигуре – 350 метров ;
Темп стрельбы – 600 выстр/мин
Практическая скорострельность:
одиночными выстрелами – до 40 выстр/мин;
очередями – до 100 выстр/мин;
Начальная скорость пули – 715 м/с;
Дальность убойного действия пули – до 1500 метров;
Предельная дальность полёта пули – 3000 метров;
Ёмкость магазина – 30 патронов;
Масса автомата без штыка-ножа и магазина – 2, 93 кг/3, 13кг;
Масса штык-ножа – 0, 45 кг;
Масса пустого пластмассового магазина – 0, 23 кг;
Используемые патроны – 7, 62х39 мм образца 1943 года;
Масса патрона – 16, 2 г;
Габариты:
АКМ/АКМС со штыком и прикладом 1020 мм;
АКМ/АКМС без штыка – 880 мм;
АКМС со сложенным прикладом – 640 мм;
Длина ствола – 415 мм;
Длина прицельной линии – 378 мм;
ДОСТОИНСТВА
Использование пластмассы для производства отдельных деталей повысило устойчивость автомата к плохим условиям эксплуатации, компенсатор улучшил кучность стрельбы из неустойчивых положений. Введение замедлителя курка несколько снизило рассеивание пуль при автоматической стрельбе.
НЕДОСТАТКИ КОНСТРУКЦИИ
В основном те же, что и у АК-47. Кроме того, прицельная дальность стрельбы явно завышена. Большая крутизна траектории и высокое рассеивание пуль (до 3 метров) делает прицельное попадание в цель на дистанции 1000 метров практически невозможным.
Штык-нож излишне усложнён. Его лезвие заточено очень плохо, рукоятка грубой формы и неудобна. Пила не имеет разводки, застревает в дереве, а металл ею можно пилить только теоретически.
АВТОМАТ АК-74 (АКС-74)

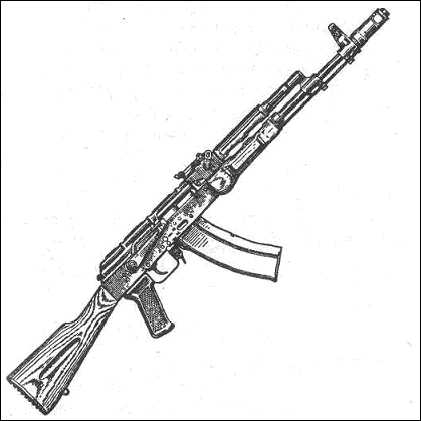

АК-74
Автомат АК-74 (АКС-74) был принят на вооружение в 1974 году взамен АКМ (АКМС), от которого он отличается в основном уменьшенным калибром (5, 45 мм). Узлы автоматики сохранены в прежнем виде. Пуля малого калибра имеет высокую начальную скорость и, как следствие, лучшую настильность траектории полёта, обладает хорошей пробивной способностью и убойной силой. Увеличение убойного действия пули обеспечено за счёт смещения центра тяжести назад. При попадании в тело человека такая пуля теряет устойчивости и начинает кувыркаться, полностью отдавая свою энергию и нанося тяжёлые рваные раны. Кроме того, малый импульс отдачи в момент выстрела благоприятно сказался на меткости стрельбы. Снижение массы патронов позволило повысить носимый боекомплект.
Приклад автомата может быть деревянным или пластмассовым. Складывающийся приклад автомата АКС-74 выполнен в виде жёсткой сварной треугольной рамки. В откинутом положении он удерживается фиксатором, в сложенном – защёлкой, размещённой в ствольной коробке.
АКС-74
Цевьё автомата может быть деревянным или пластмассовым. На нём сделаны упоры для пальцев, обеспечивающие удобство и надёжность удержания автомата. Автомат имеет двухкамерный компенсатор, который в сочетании с малым импульсом отдачи малокалиберного патрона обеспечивает высокую эффективность стрельбы. По эффективности стрельбы АК-74 превосходит АКМ в 1, 3 – 1, 5 раза.
ХАРАКТЕРИСТИКИ
АК-74/АКС-74
Калибр – 5, 45 мм;
Прицельная дальность стрельбы – 1000 метров;
Дальность прямого выстрела
по грудной фигуре – 440 метров;
Темп стрельбы – 600 выстр/мин;
Практическая скорострельность:
одиночными выстрелами – до 40 выстр/мин;
очередями – до 100 выстр/мин;
Начальная скорость пули – 900 м/с;
Дальность убойного действия пули – до 1350 метров;
Предельная дальность полёта пули – до 3150 метров;
Ёмкость магазина – 30 патронов;
Масса автомата без штыка и магазина – 3, 07 кг/2, 97 кг;
Масса штык-ножа – 0, 45 кг;
Масса пустого магазина – 0, 23 кг;
Используемые патроны – 5, 45х39 мм образца 1974 года;
Масса патрона – 10, 2 г;
Габариты:
АК-74/АКС-74 со штыком и прикладом – 1089 мм;
АК-74/АКС-74 без штыка – 940 мм;
АКС-74 со сложенным прикладом – 700 мм;
Длина ствола – 415 мм;
Длина прицельной линии – 379 мм;
ДОСТОИНСТВА
Автомат обладает значительной дульной энергией (1316 Дж), обеспечивающей неплохое пробивное и высокое убойное действие пули. Надёжность, живучесть и прочность конструкции на уровне АКМ. Благодаря патронам с малым импульсом отдачи, высокой начальной скоростью и пологой траекторией полёта пули, АК-74 в 1, 5 раза превосходит АКМ по меткости и эффективной дальности стрельбы. Курковый ударный механизм, не сбивающий наводку при выстреле, и дульный тормоз-компенсатор также способствуют повышению кучности стрельбы. Меньшая, по сравнению с патронами 7, 62х39 мм мощность патрона 5, 45х39 мм снижает нагрев цевья в процессе длительной стрельбы.
Предохранитель гарантирует безопасность обращения с оружием, так как сектор предохранителя, воздействуя на прямоугольные выступы спускового крючка, одновременно запирает курок фигурным выступом спускового крючка. Предохранитель одновременно является переводчиком режима огня.
Предусмотрено примыкание к автомату подствольного гранатомёта ГП-25, что существенно повышает боевую эффективность оружия. Складывающийся приклад автомата АКС-74 жёсткой конструкции и позволяет наносить им удары в рукопашном бою.
Наличие у отдельных экземпляров автомата планки для присоединения ночного прицела позволяет эффективно поражать цели ночью. Кроме того, на мушку и целик можно надевать светящиеся насадки.
НЕДОСТАТКИ КОНСТРУКЦИИ
Несмотря на превосходство по ряду параметров над АКМ, автомат всё же немного уступает штурмовым винтовкам стран НАТО по эффективной дальности и меткости стрельбы. Большинство недостатков АКМ (и штык-нож) в этой модели сохранились.
Кроме того, практика боевого применения малокалиберных автоматов в Афганистане и Чечне показала их меньшую эффективность по сравнению с АК-47 и АКМ. При стрельбе из подствольного гранатомёта иногда наблюдается соскакивание крышки ствольной коробки. Узел крепления дульного тормоз-компенсатора слаб, что приводит к появлению боковой качки этого тормоза и снижению его эффективности.
АВТОМАТ АКС-74У
В семейство оружия под патрон 5, 45х39 мм вошёл принципиально новый тип индивидуального оружия – укороченный автомат АКС-74У. К его созданию приступили с середины 70-х годов, в начале 80-х он поступил на вооружение. Ствол АКС-74У укорочен до 200 мм, начальная скорость пули снизилась до 800 м/с, прицельная дальность стрельбы – до 500 метров.
Укорочение ствола заставило отнести назад газовую камеру, изменить крепление мушки. Соответственно уменьшили длину штока поршня и газоотводной трубки. Большее давление газов у дульного среза ствола потребовало установки усиленного пламегасителя. Для лучшей стабилизации полёта пули в коротком стволе увеличили крутизну нарезов, длина их хода уменьшилась с 200 до 160 мм. Секторный прицел заменили перекидным L-образным целиком, рассчитанный на дистанции стрельбы до 350 и свыше 350 метров. Крышка ствольной коробки выполнена откидывающейся вверх.
АКС-74У имеет модификации АКС-74УН и АКС-74УН2, приспособленные для установки ночных прицелов НСПУ и НСПУМ. Автомат отличается небольшими габаритами и массой.
В тактическом (но не в техническом) плане это оружие является аналогом пистолета-пулемёта. Главное его преимущество перед пистолетом-пулемётом – патрон, единый с другими образцами патронов стрелкового оружия. Использование АКС-74У в ВДВ не оправдало себя из-за малой эффективной дальности стрельбы. Более полезным он оказался в подразделениях МВД, для экипажей боевых машин, связистов, сапёров и т. д.
ХАРАКТЕРИСТИКИ
АКС-74У
Калибр – 5, 45 мм;
Прицельная дальность стрельбы – до 500 метров;
Дальность прямого выстрела
по грудной фигуре – 350 метров;
Темп стрельбы – 700 выстр/мин;
Практическая скорострельность:
одиночными выстрелами – до 40 выстр/мин;
очередями – до 100 выстр/мин;
Начальная скорость пули – 735 м/с;
Ёмкость магазина – 30 или 45 патронов;
Масса автомата – 2,485 кг;
Используемые патроны – 5, 45х39 мм;
Масса патрона – 10, 2 г;
Габариты:
АКС-74У с откинутым прикладом – 730 мм;
АКС-74У со сложенным прикладом – 490 мм;
Длина ствола – 200 мм;
ДОСТОИНСТВА
Автомат лёгкий и компактный. Его габариты позволяют носить оружие в кейсе с откидными стенками и внезапно применять. Пуля автомата имеет довольно высокую дульную энергию (1097 Дж), обладает хорошим убойным действием.
Компенсатор-пламегаситель обеспечивает хорошую компенсацию падения давления в газоотводном устройстве и надёжную работу автоматики.
Кроме того, автомату присущи все другие достоинства автомата АК-74.
НЕДОСТАТКИ КОНСТРУКЦИИ
По пробивному действию пуля автомата АКС-74У в 1, 5 раза уступает пуле АК-74. Автомату свойственна склонность пули к рикошетированию, излишне большая дальность её убойного действия, что может быть причиной поражения посторонних лиц при стрельбе. Отсутствие самовзвода увеличивает время приведения оружия в готовность к стрельбе.
В качестве оружия ВДВ автомат обладает малой эффективной дальностью стрельбы и недостаточно высокой меткостью. Невозможность прижиматься щекой к прикладу затрудняет однообразие прицеливания.
Пламегаситель не обеспечивает подавления вспышки пламени при выстреле, ослепляющего и демаскирующего стрелка.
Кроме того, автомату присущи все недостатки автомата АК-74.
АВТОМАТ АК-74М
Модернизированный вариант автомата АК-74 серийно выпускается с 1991 года на производственном объединении «Ижевский машиностроительный завод».
Оружие сохранило все достоинства предыдущих моделей и приобрело ряд новых свойств, существенно улучшающих боевые и эксплуатационные характеристики.
Главное отличие – установка складного монолитного пластмассового приклада. Его форма и размеры позволили сохранить удобство удержания и прицеливания, а также возможность действовать им в рукопашном бою, характерные для автомата с деревянным прикладом. Общая длина автомата АК-74М при этом соответствует длине АК-74. Цевьё и ствольная накладка также пластиковые. Продольные рёбра, сделанные на цевье, позволяют прочно удерживать оружие при стрельбе. Коэффициент теплопроводности пластика ниже, чем у дерева, поэтому ожог рук исключается. Применение пластика устранило вероятность сколов и расщепления.
На АК-74М установлен стандартный узел крепления (планка) для ночных приборов прицеливания. Изменена конструкция дульного тормоз-компенсатора. Крышка ствольной коробки усилена. Более прочная конструкция позволяет вести стрельбу из подствольного гранатомёта без установки дополнительного крепления крышки и шомпола.
ХАРАКТЕРИСТИКИ
АК-74М
Калибр – 5, 45 мм;
Прицельная дальность стрельбы – 1000 метров;
Дальность прямого выстрела
по грудной фигуре – 625 метров;
Ёмкость магазина – 30 или 45 патронов;
Темп стрельбы – 600 выстр/мин;
Практическая скорострельность:
одиночными выстрелами – до 40 выстр/мин;
очередями – до 100 выстр/мин;
Начальная скорость пули – 900 м/с;
Дальность убойного действия пули – до 1350 м;
Предельная дальность полёта пули – 3150 метров;
Масса автомата со снаряжённым магазином;
Масса штык-ножа – 0, 45 кг;
Используемые патроны – 5, 45х39 мм;
Масса патрона – 10, 2 г;
Габариты:
АК-74М со штыком и прикладом – 1089 мм;
АК-74М без штыка – 940 мм;
Длина ствола – 415 мм;
Длина прицельной линии – 379 мм;
Дульная энергия – 1377 Дж
ДОСТОИНСТВА
Те же, что и у АК-74.
НЕДОСТАТКИ КОНСТРУКЦИИ
В основном те же, что и у АК-74.
АВТОМАТЫ КАЛАШНИКОВА 100-й СЕРИИ
После принятия на вооружение автомата АК-74 калибра 5, 45 мм производство автоматов под 7, 62 мм патрон в СССР было свёрнуто. Однако Патрон 7, 62х39 мм образца 1943 года остаётся одним из наиболее распространённых в мире. Его производят в значительных количествах многие государства, имеющие на вооружении и выпускающие автоматы и карабины этого калибра, да и запасы этих патронов на складах исчисляются миллиардами. Поэтому, учитывая хорошую коммерческую перспективу автоматов калибра 7, 62 мм на зарубежных рынках оружия, Конструкторское Бюро Ижевского машиностроительного завода разработало новые модификации, вобравшие в себя всё лучшее из предыдущих образцов. Так появились новые модификации – АК-103 и АК-104 (малогабаритный). Одновременно ижевские конструкторы разработали для стран, использующих патрон НАТО 5, 56х45 мм, варианты этих моделей – автоматы АК-101 и АК-102 (малогабаритный).
Друг от друга они отличаются калибром, длиной ствола и размерами патронника. Кроме того, из-за отличий в применяемых боеприпасах меняются баллистические характеристики оружия. Для избежания путаницы на автоматы наносится маркировка, соответствующая типу того патрона, под который изготовлен данный автомат.
В новых автоматах полностью исключены детали из дерева. Приклад и цевьё изготовлены из ударопрочного пластика чёрного цвета. Этот материал обладает большей прочностью и меньшей массой по сравнению с деревом, не подвержен воздействию биологических вредителей, не теряет своих свойств при длительном хранении. Магазин автомата сделан из пластика, армированного стеклонитью, а его крышка и горловина – металлические. Такое сочетание материалов оптимально с точки зрения обеспечения прочности и долговечности.
Новая конструкция приклада обладает рядом преимуществ по сравнению со старой. Так, он несколько легче, при ношении не цепляется за одежду. В пластиковом прикладе полностью исключено ослабление клёпаных соединений приклада и его деформация при падениях автомата.
Все автоматы 100-й серии имеют приспособления для установки оптических и ночных прицелов. Для этого на них предусмотрены специальные посадочные места, унифицированные с последними российскими разработками в области дополнительных прицельных приспособлений, в том числе накидных устройств, значительно облегчающих прицеливание в условиях недостаточной освещённости. Автоматы АК-102, 103 и 104 могут оснащаться приборами бесшумной и беспламенной стрельбы (ПБС). Он устанавливается вместо дульного тормоз-компенсатора. Предусмотрена возможность установки подствольного гранатомёта.
Испытания на безотказность работы показали, что заданные характеристики, допускавшие 0, 2 % задержек при стрельбе, значительно превзойдены. В условиях заводских испытаний эти автоматы выдерживали 10 – 15 тысяч выстрелов. Стрельбу прекращали из-за полного износа ствола, тогда как поломок других деталей зафиксировано не было, их механизмы оставались полностью работоспособным.
Применение перспективных материалов и покрытий благотворно сказалось на сохраняемости оружия. Пластик и фосфатно-лаковое покрытие металлических частей автоматов позволили определить крайне низкий уровень требований к складам и базам хранения, без создания в них особого микроклимата.
Для замены АКС-74У разработан малогабаритный автомат калибра 5, 45 мм, обладающий всеми достоинствами экспортных модификаций
АК-105
ХАРАКТЕРИСТИКИ
АК-101 АК-102 АК-103 АК-104 АК-105
Калибр: 5, 56 мм 5, 56 мм 7, 62мм 7, 62 мм 5, 45 мм
Тип патрона: 5, 56х45 мм 5, 56х45 мм 7, 62х39 мм 7, 62х39 мм 5, 45х39 мм
Длина
с открытым прикладом: 943 мм 943 мм 824 мм 824 мм 824 мм
со сложенным прикладом: 700 мм 700 мм 586 мм 586 мм 586 мм
Длина ствола: 415 мм 415 мм 314 мм 314 мм 314 мм
Масса автомата с пустым
магазином: 3, 63 кг 3, 55 кг 3, 23 кг 3, 15 кг 3, 23 кг
Темп стрельбы: 600 выстр/мин
Практическая
скорострельность –
одиночными выстрелами: до40выстр/мин
очередями: до100выстр/мин
Ёмкость магазина: 30 патронов
Прицельная дальность
Стрельбы: 1000 метров 1000 метров 500 метров 500 метров 500 метров
Начальная скорость пули: 1000 м/с 1000 м/с 710 м/с 710 м/с 900 м/с
Дульная энергия: 1798 Дж 1798 Дж 1981 Дж 1981 Дж 1316 Дж
АВТОМАТ НИКОНОВА «АН» (АБАКАН)
Автомат создан в начале 80-х годов по программе «Абакан», основной целью которой являлась разработка автомата, превосходящего штатный АК-74 по боевой эффективности в 1, 5 – 2 раза. По результатам испытаний автомат Никонова оказался лучшим среди всех конструкций, представленных на конкурс. Его рекомендовали к принятию на вооружение вместо автоматов Калашникова.
Автоматика АН работает за счёт использования энергии пороховых газов, отводимых из канала ствола. Ударно-спусковой механизм обеспечивает одиночный и непрерывный огонь и стрельбу фиксированными очередями по 2 выстрела.
Ствол и ствольная коробка выполнены на подвижном лафете, что обеспечивает в момент выстрела смещение импульса отдачи, повышая тем самым кучность стрельбы. Благодаря высокому темпу стрельбы оружие ещё не успевает изменить своё положение под воздействием силы отдачи, как ствол уже успевают покинуть 2 пули.
На дульной части ствола размещён дульный тормоз-компенсатор. Прицел секторный или барабанного типа с диоптром. Мушка размещена на газовой каморе. Возможна установка коллиматорного, оптического и ночного прицела.
На автомате установлен приклад «пулемётного» типа, удобный для стрельбы с упора. Имеется вариант со складным прикладом. Цевьё имеет форму, удобную для удержания оружия при стрельбе из различных, в том числе неустойчивых, положений.
ХАРАКТЕРИСТИКИ
«АН» (АБАКАН)
Калибр – 5, 45 мм;
Габариты – 970 мм;
Длина ствола – 430 мм;
Масса автомата – 4, 0 кг;
Начальная скорость пули – 950 м/с;
Темп стрельбы – 2000 выстр/мин;
Практическая скорострельность – до 125 выстр/мин
Ёмкость магазина – 30 и 60 патронов;
Эффективная дальность стрельбы – 600 метров;
Используемые патроны – 5, 45х39;
Масса патрона – 10, 2 г;
ДОСТОИНСТВА
Штатный патрон обеспечивает достаточно высокое убойное и пробивное действие пули. Автомат удобен для удержания и прицеливания, обладает хорошей прикладистостью. Он имеет более высокую кучность и меткость стрельбы, чем АК, особенно при стрельбе фиксированными очередями.
Практически не ощутима отдача (стреляя фиксированными очередями, автомат можно держать в руках, не упирая приклад в плечо). «Мягкий» звук выстрела не утомляет стрелка. Очередь из двух выстрелов воспринимается на слух как один. По эффективной дальности стрельбы АН превосходит АК в 1, 2 – 1, 3 раза.
НЕДОСТАТКИ КОНСТРУКЦИИ
Конструкция АН более сложна, чем АК, что отрицательно сказывается на его надёжности (в частности, более высока чувствительность к загрязнению деталей).
По существу, кучность стрельбы высока только для первых двух пуль очереди. Остальные пули имеют рассеивание, близкое к АК.
refdb.ru
Автоматы АК-47 и АКМ | огнестрельное оружие России
Автоматы АК-47 и АКМ.
Этот эталонный образец стрелкового оружия стоит на вооружении уже более 60 лет. Автомат Калашникова образца 1947 г. создан под мощный боеприпас калибра 7,62 мм. Сегодня на вооружение приняты более современные модификации под уменьшенный патрон калибра 5,45 мм, однако и проверенный временем АК-47 входит в состав штатного вооружения армий более 30 государств мира.
Боеприпас для советского автомата так называемого промежуточного калибра был создан еще во время Второй мировой войны. Русские оружейники укоротили гильзу боеприпаса от винтовки Мосина с 54 до 39 мм. Калибр остался прежним. В конкурсе на создание оружия под новый боеприпас участвовали такие признанные конструкторы, как В. А. Дегтярёв, С. Г. Симонов, А. И. Судаев и Г. С. Шпагин, авторы нескольких стрелковых систем, производившихся в СССР миллионными (!) партиями. Но неожиданно для всех победителем конкурса стал никому неизвестный инженер-самоучка М. Т. Калашников, в ту пору старший сержант, молодой сотрудник научно-исследовательского полигона Главного артиллерийского управления РККА.
Первый опытный образец: М. Т. Калашников представил 41 в 1947 г. Через два года, после целой серии модернизаций, автомат был принят на вооружение под обозначением АК-47. Конструктор получил Сталинскую премию, став едва ли не единственным советским военным в звании сержанта, удостоенным столь высокой награды.
Почти одновременно с принятием на вооружение АК-47 началась его модернизация. В первую очередь это касалось веса автомата. Образец личного оружия массой почти 5 кг вполне справедливо считался слишком тяжелым. Группа инженеров во главе с М. Т. Калашниковым пересмотрела конструкцию всех узлов автомата. Приклад и цевье стали изготавливать из облегченной бакелитовой фанеры, магазин и рукоять — из пластмассы, что снизило вес этих деталей вдвое. В 1959 г. новый образец был принят на вооружение под обозначением АКМ («автомат Калашникова модернизированный»). Подобно АК-47, новый автомат поступал в войска в двух вариантах: основном, с деревянным прикладом (АКМ), и облегченном, со складным металлическим упором (АКМС).
Боевое крещение АК-47 и АКМ прошли во Вьетнаме. Автоматы поступали на вооружение бойцов коммунистического Вьетконга. Примерно тогда же на вооружение американской пехоты принята штурмовая винтовка М16, хотя первые ее модификации не отличались надежностью. Американские военные специалисты того времени отмечали: «Этот карабин (по их классификации АК считался карабином — Авт.) настолько хорош, что американские солдаты, которым посчастливилось захватить АК в бою, продолжают пользоваться им, рассчитывая на трофейные боеприпасы».
Поскольку автомат АК-47 продавался огромными партиями по всему миру, нередко им вооружались и враги Советской, а позже и российской армии, например афганские душманы или чеченские сепаратисты.
Простой, дешевый в производстве и высоконадежный, автомат Калашникова заслуженно считается одним из лучших образцов стрелкового оружия, он стоит на вооружении более 100 государств мира. Количество выпущенных экземпляров превышает 50 млн.
ОСОБЕННОСТИ КОНСТРУКЦИИ
До сих пор существует мнение, что автомат Калашникова является переработанной копией немецкой штурмовой винтовки StG 44 конца Второй мировой войны. Действительно, внешне оба образца стрелкового оружия похожи — в первую очередь конструкцией газоотводной трубки, расположенной над стволом. Такое решение обусловило и другую их особенность: внушительную стойку мушки над дульным срезом ствола. Внутреннее же устройство АК совершенно отличается от StG 44. Его конструкция объединила лучшие достижения нескольких самых известных образцов стрелкового оружия своего времени. Автомат Калашникова производился в двух модификациях: с деревянным прикладом (АК-47) и с раскладным металлическим упором (АКС-47, индекс «С» обозначает «складной»). Второй вариант предназначался для вооружения экипажей бронемашин и десантников. АКС-47 легче основной модификации почти на 0,5 кг. Позже в качестве дополнения к автомату был принят на вооружение специальный штык-нож. Соединяясь с ножнами, он превращался в орудие для перекусывания стальной проволоки, даже находящейся под током.
ИЗ ВОЕННЫХ МЕМУАРОВ И АНАЛИТИКИ
Будущий Герой России А. М. Зарипов в 1996 г. в звании старшего лейтенанта командовал 22-й отдельной бригадой специального назначения ГРУ Генштаба России во время штурма села Первомайского, захваченного чеченскими боевиками. В своих мемуарах «Первомайка» он подробно описывает как сам ход операции, так и состав и вооружение своей группы: «Из всего состава группы я отобрал самых толковых и надежных бойцов: лейтенанта Винокурова, контрактников Бычкова и Яковлева, гранатометчика с РПГ-7 и тремя выстрелами ПГ-7ВМ, пулеметчика с ПКМ и тысячей патронов; остальные разведчики были вооружены автоматами: 7,62 мм АКМС и 5,45 мм АКС. Кроме того, каждый имел при себе одноразовый гранатомет «Муха“, а солдаты должны были нести шесть одноразовых огнеметов РПО-А «Шмель. Ручные гранаты, а у каждого было по две Ф-1 и РГД-5, и остальная пиротехника, сигнальные дымы и огни в счет не шли. Сержант Бычков и двое разведчиков, которые имели на вооружении подствольные гранатометы VII-25, в поясах для ВОГ-25 и в наспинных рюкзачках несли весь запас имевшихся в группе гранат к подствольнику». Список вооружения впечатляет. И следует отметить, что 7,62- миллиметровые автоматы Калашникова входят в систему вооружения этих элитных подразделений наравне со своими более поздними модификациями калибра 5,45 мм.
Вам также могут быть интересны следующие оружейные статьи:
rus-guns.com
