принцип работы и основные модели

В охотничьем промысле нет места промахам. Выслеживая дичь, часто вы имеете всего одну попытку, огромное количество времени и усилий сводится к короткому мгновению точного выстрела. Значительно повысит вероятность успеха специальное приспособление – голографический прицел. Каждому охотнику необходима стопрцентная гарантия позитивного результата, а это устройство значительно повысит возможность удачно поохотиться. Какие его преимущества, как с ним работать – мы расскажем в этой статье.

Голографический прицел

На протяжении существования охотничьего промысла был изобретен ряд способов облегчения задачи выцеливания дичи. Со временем люди стали применять хитрую систему мушки, а также целевой планки. Появилось многообразие механических устройств для прицеливания, основанных на эффекте камеры-обскура – диоптрические, кольцевые, открытые. Их разница с коллиматорным и голографическим прицелами обуславливает общий «минус» архаичных приспособлений – недостаточные точность и скорость. У стрелка уходит слишком много времени для верного прицеливания. Диоптрическая разновидность имеет высочайшую точность среди механических представителей, но наиболее низкую скорость.

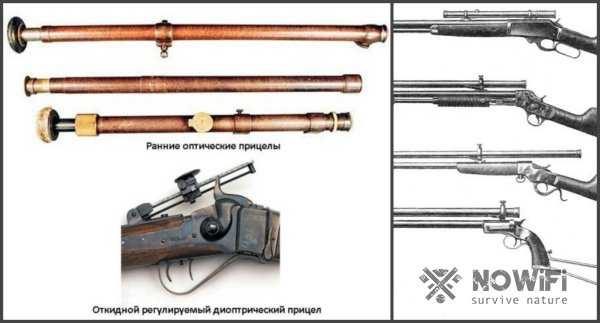

Рисунок 1. Первые оптические прицелы

Классическая открытая планка с системой мушка-целик не дает достаточно высокой точности, хотя дает возможность быстро навести на цель. Однако серьёзным недостатком «классики» будет невозможность нормально сфокусироваться на цели или же целике. Согласно законам оптики фокусироваться более чем на двух объектах одновременно невозможно. Из этого следует, что целик – первый, мушка – второй, цель – третий этап. Также добавляются неудобства в непогоду, а также при любых отклонениях в конструкции.

Как появился голографический прицел? С развитием раздела физики – оптики – умельцы задумались над созданием максимально эффективного приспособления. Так началась история развития оптических устройств для прицеливания (Рисунок 1). Поначалу это были довольно грубые конструкции, вплоть до линз, скрепленных медной трубой. Со временем в обиход вошли электронные аналоги. Простота конструкции, неприхотливость в работе, точность, надежность сделали этот тип популярнее остальных. Существует ряд отличий голографического прицела от коллиматорного, не следует их путать.

Принцип работы голографического прицела

Нет для стрелка вещи важнее, чем его собственные глаза. Фокусировка на изображении только одним глазом во время выцеливания рано или поздно приводит к сильным нарушениям зрительной системы. Благодаря современным лазерным технологиям стало возможно проецирование изображения на хрусталик без каких либо искажений и перенапряжения глазной мышцы. Это вполне безопасно для зрения, а также наиболее эффективно в плане передачи картинки. Голографический коллиматорный прицел относится к роду совмещающих качества как механических, так и оптических устройств. Этот союз характеризуется рядом преимуществ относительно своих предтеч.

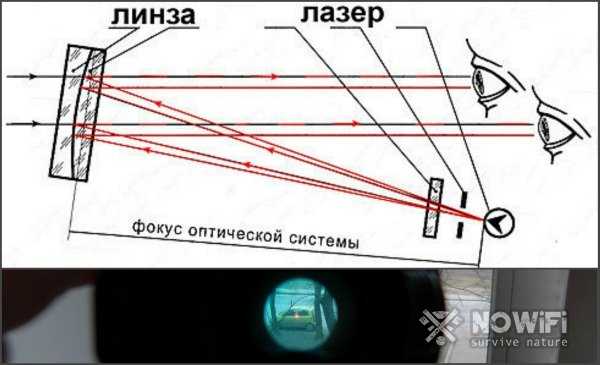

Рисунок 2. Схема работы голографического прицела

Принцип работы приспособления основан на проекции изображения прицельной метки на прозрачную поверхность, которую наблюдает стрелок (Рисунок 2). Она не искажается, не меняет своей позиции, всегда находясь в одном и том же положении относительно глаз стреляющего. Это очень удобно в темное время или любую непогоду.

Вам не нужно фокусироваться на мишени, ведь хрусталик сделает все за вас.

Таким образом, не затрачивается время концентрации на прицельной точке, что позволяет быстро сменять цель и мгновенно производить точные выстрелы. Стрелок получает также второе преимущество – бинокулярность обзора. Для использования этого типа устройств не нужно прищуриваться. Сохраняется периферийный обзор, что дает стрелку возможность мгновенно среагировать в критической ситуации. Также можно целиться на дальние дистанции без потерь времени.

Чем отличается голографический прицел от коллиматорного

Важно помнить, что одно произошло от другого, но, ни в коем случае, не является копией. Коллиматорный тип имеет схожую, как поначалу кажется, систему прицеливания, однако, обладающую своими недостатками.

Рисунок 3. Схема работы коллиматорного прицела

Чем отличается голографический прицел от коллиматорного:

  1. Скорость. В обеих системах она различная. Коллиматорный тип проецирует метку, сливая её с входящим изображением. Это требует некоторого времени на фокусировку и концентрацию внимания, может доставлять неудобство при длительном выцеливании.
  2. Точность. В коллиматорном типе за счет монокулярности обзора существенно снижается мобильность, и как следует – точность. Вдобавок, вы будете ограничены максимальной дальностью фокусировки, а точность будет снижаться в зависимости от расстояния.
  3. Абсолютная точка. Главным недостатком коллиматорного типа становится уязвимость проецируемой метки и прицельного стекла. При его поломке, вам необходимо будет сместить саму метку. Тактический голографический прицел работает иначе. Можете хоть залепить стекло изолентой – метка не исчезнет. Вы будете видеть её при любых возможных условиях. В кромешной темноте или яркости дневного света. Никакие условия не помешают целиться. Вдобавок, система комфортна для восприятия, не загораживает саму цель.
  4. Антибликовая система. Благодаря технологии производства, блики сводятся на нет, свет не отражается от самой конструкции. Плоская выходная линза не отражает свет. Таким образом, это снижает заметность стрелка, позволяет занять любую удобную позицию.
  5. Метка видна только с одной стороны и только целящемуся.

Как видите, голографический прицел и коллиматорный прицел различаются, ведь их конструкции в корне противоположные. Принцип работы коллиматорного типа – слияние лазерного луча и входящего на хрусталик изображения цели (Рисунок 3). Второй же проецирует изображение прямиком на прицельную поверхность, не искажая входящую картинку. Метка может быть выполнена в разной форме разной формы, даже быть объемной, чего не дадут коллиматорные типы. В целом, второй тип считается более эффективным и активно используется охотниками-профессионалами.

Системы индикации состояния и яркости прицела

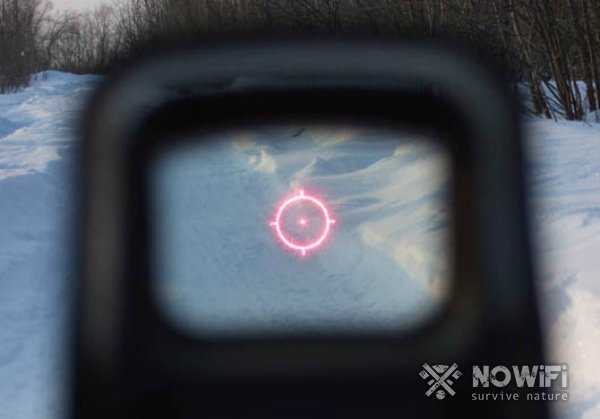

Рисунок 4. Разные формы прицельной метки

Удобство использования – это залог комфортной и результативной работы с устройством. В голографический коллиматорный прицел встроены индикаторные системы состояния, что позволяет сходу корректировать яркость и форму прицельной метки (Рисунок 4). Также благодаря встроенному контролеру питания можно получать точную информацию о количестве оставшегося заряда батареи. Некоторые модели обладают таким достоинством как автоматическая регуляция яркости, экономя время при переменах освещения.

Оптика голографических прицелов

Рисунок 5. Схема голографического прицела

К сожалению, тактический голографический прицел имеет один недостаток. Сложность конструкции (Рисунок 5) подразумевает только однократное увеличение. Относясь к открытому типу, они не обладают внушительной дальностью приближения. Но это с лихвой компенсируется бортовой электроникой, которая способна в автоматическом режиме вычислить требуемые поправки.

Модели голографических прицелов

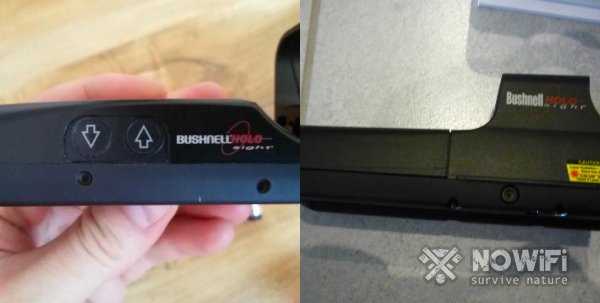

Рисунок 6. Голографический прицел Bushnell

Рынок насыщен разными моделями, и вы можете встретить такие марки как Bushnell, Holosight (Рисунок 6). По сравнению с ними, можно выделить голографический прицел EXPS3-0 фирмы EOTECH. Главным его достоинством является работа на протяжении 600 часов без подзарядки, а также полное устранение параллакса. Также существуют отечественные аналоги, которые никак не уступают зарубежным производителям.

EOTECH

Рисунок 7. Пример голографических прицелов eotech

Эта фирма находится на рынке уже много лет, основные её потребители – военный сегмент. Голографический прицел EOTech – это синоним качества и надежности (Рисунок 7). Для простоты обихода устройства снабжаются ручной регуляцией яркости метки, и приблизительно 30 встроенными режимами, из которых 10 – для ночной стрельбы. Модели также могут похвастаться быстро заменяемыми батареями, и скоростью зарядки. Но самое их выдающееся детище – это оптика бинокулярного типа: одним глазом вы наблюдаете за меткой, а другим смотрите в оптику. Удобно и точно.

Российский голографический прицел

Россия не отстает от зарубежных производителей, старается разработать свои качественные модели.

Рисунок 8. Прицел «Валдай-ПГ210»

В определенных случаях российский голографический прицел не только дешевле, но и качественнее своих конкурентов. Отечественный производитель старается заботиться о своих потребителях, и создает весьма качественные модели. К примеру, «Валдай-ПГ210» (Рисунок 8) не уступает по времени работы такой модели, как голографический прицел EOTech. Заявленная длительность работы от 2000 часов на заряде батареи, а диапазон рабочих температур позволит пользоваться им как в смертельных холод, так и в знойную жару.

Достоинства голографических прицелов

Зачастую, данный тип применяется для охоты на быструю дичь. Благодаря практически молниеносному прицеливанию, вы не потратите времени на фокусировку. При смене яркости метки, её формы или же замене батареи не нужно будет производить повторное прицеливание. Внутренняя конструкция обладает стойкостью к перегрузкам, давлению, влаге. Для коллиматорного и голографического прицелов разница в точности и удобстве существенна. Вы сможете использовать второй вариант, не чувствуя усталости от длительного слежения за целью через окошко проектора, ведь не создается нагрузка на сетчатку. Ваша охота будет результативной при минимальных затратах ресурсов даже в ночное время.
