Автомат АК-74М. Старый новый друг пехоты — автомат АК-74

К концу 80-х годов опыт эксплуатации 5,45-мм автоматов АК74 всех модификаций выявил необходимость проведения мероприятий, направленных на улучшение ряда служебно-эксплуатационных характеристик, таких как прочность ствольной коробки, крышки ствольной коробки, металлического приклада, который, к тому же, вызывал неприятные ощущения при стрельбе в условиях высоких и низких температур. Также, вместе с принятием на вооружение патрона с пулей повышенного пробивного действия (ПП инд. 7Н10), резко снизился ресурс ствола при стрельбе новым боеприпасом. Опыт использования 5,45-мм автомата Калашникова в войсках выявил целесообразность внесения в него некоторых конструктивных изменений и замены двух образцов АК-74 и АКС-74 единым образцом. Отработка нового автомата проводилась на прототипах А-60 и А-61 и закончилась созданием базового 5,45-мм автомата АК-74М (6П34).

Одним из главных новшеств АК-74М является установка складывающегося пластмассового приклада. При нажатии на фиксатор узла запирания приклад складывается вправо. При этом общая длина автомата соответствует размерам АКС-74. Кроме приклада, из пластмассы выполнены цевье и ствольная накладка. Благодаря использованию нового материала повышена стойкость к истиранию и ударным нагрузкам, устранена опасность сколов и расщепления, исключен ожог руки при длительной стрельбе, так как коэффициент теплоотдачи примененной пластмассы не выше чем у дерева, сохранена возможность действовать прикладом в рукопашном бою.

Подверглась изменению конструкция дульного тормоза-компенсатора, который снабжен открытыми окнами, позволяющими производить чистку отдельно от ствола. «Раскачка» дульного тормоза устранена путем увеличения посадочного места. Крышка ствольной коробки усилена. Это уменьшило вероятность ее повреждения при ударах, особенно в рукопашном бою. Более надежная фиксация крышки ствольной коробки позволяет вести стрельбу из подствольного гранатомета без установки дополнительного крепления. На АК-74М установлен стандартный узел крепления (планка) оптических и ночных прицелов. Именно невозможность использования любой оптики на каждом автомате подвергалась критике американскими специалистами. Автомат снабжен новыми бесподсветочным ночным прицелом 1ПН51 и новым оптическим прицелом 1П29. Его масса со снаряженным магазином составляет 3,4 кг. Длина со штыком — 1100 мм, без штыка — 943 мм, со сложенным прикладом — 700 мм. Длина ствола — 415 мм. Начальная скорость пули — 900 м/с. Темп стрельбы — 900 выстр./мин. Скорострельность — 40–100 выстр./мин. Прицельная дальность — 1000 м. Емкость магазина — 30 или 45 патронов. Режим огня — одиночный и непрерывный. Как утверждают представители Ижевского производственного объединения, где работает главный конструктор изделия М. Т. Калашников, и комиссии, принимавшие участие в испытании АК-74М на различных этапах его проверки, в сочетании с новым 5,45 мм патроном он не имеет в мире аналогов по многим показателям.

АК-74M со складным вбок пластмассовым прикладом и планкой для крепления прицельных приспособлений на левой стороне ствольной коробки

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Автоматы АК-74 и АК-74М | огнестрельное оружие России

Автоматы АК-74 и АК-74М.

Во время парада на Красной площади Москвы 7 ноября 1974 г. в честь очередной годовщины социалистической революции шеренги советских десантников держали строй, сжимая в руках автомат Калашникова нового вида с ярко-оранжевы магазином. Эксперты НАТО, всегда внимательно отсматривавшие советские парады в записи, предположили, что это новое оружие спецназа СССР (так они называли советские военно-воздушные войска).

В действительности это были автоматы, переделанные под новейший советский патрон калибра 5,45 мм. И предназначались они для вооружения не только «спецназа», но солдат всех родов войск Советской Армии, включая моторизованную и морскую пехоту, связистов, артиллеристов, саперов ит.д.

Поначалу советские военные скептически относились к новому патрону НАТО уменьшенного калибра 5,56 мм от штурмовой винтовки М16, применявшейся американцами во время вьетнамской войны, ведь патрон калибра 7,62 мм и оружие под него — автоматы АК-47 и АКМ положительно зарекомендовали себя. Тем не менее в 1974 г., через 10 лет после начала вьетнамской войны, в СССР был принят автомат АК-74 под уменьшенный патрон. Эта новинка и демонстрировалась на параде 7 ноября 1974 г. Яркие магазины были применены для того, чтобы бойцы сразу отличали новый автомат от АК-47 и АКМ и не пытались применить рожки со старыми боеприпасами к новому оружию.

Кроме того, была создана модификация АКС-74 со складным плечевым упором, выполненным из металла. Ав1991 г. на вооружение принят автомат АК-74М («модернизированный»). Приклад и ствольная накладка изготовлены из пластмассы, причем приклад был складывающимся. Таким образом, АК-74М заменил сразу два автомата — АК-74 и АКС-74.

Благодаря уменьшению массы нового патрона в 1,5 раза бойцы могли носить намного больший боекомплект. Кроме того, уменьшалась отдача при выстреле, был существенно изменен вес внутренних узлов автомата. В результате АК-74 получился на 30% легче, чем АКМ. Использование мелкокалиберного патрона с начальной скоростью пули около 900 м/с позволило увеличить дальность прямого выстрела.

Однако уменьшение калибра привело к снижению устойчивости пули в полете при встрече даже с незначительным препятствием, например листьями или травой. Это обусловило сохранение интереса к 7,62-миллиметровым автоматам АКМ и АК-47.

ОСОБЕННОСТИ КОНСТРУКЦИИ
Советский мелкокалиберный патрон разработала группа конструкторов в составе В. М. Сабельникова, А. И. Булавского, Б. В. Семина и М. Е. Фёдорова. Этот боеприпас по сравнению с аналогом НАТО обладал немного меньшим калибром (5,54 мм против 5,56) и укороченной гильзой (39 мм против 45). Характерной деталью дизайна нового автомата, отличавшего его от АК-47 и АКМ, стал массивный дульный компенсатор. Он предотвращал рассеивание мелкокалиберных пуль при стрельбе очередями.

ИЗ ВОЕННЫХ МЕМУАРОВ И АНАЛИТИКИ
Автор мемуаров Олег Валецкий в своей книге «Волки белые. Сербский дневник русского добровольца. 1993-1999» описывает пример использования в боевой операции прибора для бесшумной стрельбы совместно с АК-74: «В районе улицы… находился высокий пятиэтажный дом… Одно время это здание никому не принадлежало. Осенью 1993 года бойцы четы (роты — Авт.) Папина (фамилия сербского командира — Авт.) заметили, что там участились появления неприятельских бойцов. Несколько раз с ними возникали перестрелки. В конце октября воевода (капитан роты — Авт.) отправился туда с несколькими бойцами, захватив и Шкрабова (русский наемник, друг Валецкого — Авт.). Предполагалась обычная разведка с минимумом стрельбы. Дело было ночью, воевода взял с собой прибор ночного видения, а Саша Шкрабов надел бронежилет, захватив прибор бесшумной стрельбы для автомата Калашникова и пару пачек специальных патронов к нему. Придя на место, они первыми обнаружили противника, и Саша применил ПБС (прибор бесшумной стрельбы). Пока противник соображал, ему пришлось потерять несколько человек. Потом началась общая перестрелка, в которой сербы потерь не имели, а Саша спасся от ранения в плечо благодаря бронежилету».

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


АВТОМАТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА МОДЕРНИЗИРОВАННЫЙ (АК-74М)

KALASHNIKOV SAMPLE OF 1974, MODERNIZED (AK-74M)

12.02.2013
ЭКСПЕРТЫ ОБЪЯВИЛИ О ПРЕВОСХОДСТВЕ АК-74М НАД АМЕРИКАНСКОЙ M16

Российский автомат АК-74М по совокупности своих эксплуатационных характеристик превосходит американскую автоматическую винтовку M16. Об этом в передаче «Арсенал» на радио «Эхо Москвы» заявил генеральный конструктор по носимому вооружению и боевой экипировке военнослужащих Центрального научно-исследовательского института точного машиностроения (ЦНИИТОЧМАШ) Владимир Лепин. По его словам, в России были произведены сравнительные испытания АК-74М и M16 на соответствие требованиям Министерства обороны.

«По результатам испытаний можно сказать, что наш автомат с нашими патронами по своим эксплуатационным характеристикам превосходит на сегодняшний день винтовку M16», – заявил Лепин. Сравнительные испытания проводились «в комбинированных условиях». В частности, работа стрелкового оружия проверялась без чистки и смазки в течение пяти дней и с падением автомата и винтовки с высоты 1,2 метра. По словам Лепина, некоторые из испытаний американская винтовка не прошла, в частности, проверку «на пыль и песок».
«На первой пыли у нас винтовка остановилась, начали происходить неустранимые задержки, которые по нашим требованиям не допускаются», – рассказал представитель ЦНИИТОЧМАШ, отметив, что неполадки также были зафиксированы при проверке «дождеванием». Все эти испытания российский автомат преодолел без каких-либо сложностей. При этом АК-74М превзошел американский образец по кучности и пробитию.
АК-74 выпускается с 1974 года. За все время производства было выпущено около шести миллионов единиц этого оружия. Масса АК-74М калибра 5,45 миллиметра без магазина составляет 3,4 килограмма. Максимальная дальность стрельбы автомата составляет 1,4 тысячи метров, а эффективная – 500 метров. Скорострельность АК-74М составляет 650 выстрелов в минуту.
Американская винтовка M16 выпускается с 1961 года. Масса оружия калибра 5,56 миллиметра в зависимости от версии без магазина составляет 2,9-3,4 килограмма. Самой распространенной версией винтовки сегодня является M16A2. Ее максимальная дальность стрельбы составляет 1,2 тысячи метров, а эффективная ─ 600 метров. Скорострельность M16A2 составляет 700-900 выстрелов в минуту.
Лента.ру

31.12.2013
Западноафриканская страна Мали проявляет интерес к российским вертолетам и боевой технике. «Рособоронэкспорт» заключил с Мали договор на поставку около 3 тысяч модернизированных автоматов Калашникова калибра 7,62 мм. Минобороны Республики получат автоматы Калашникова для борьбы с радикальными исламистскими группировками.

КОНЦЕРН «КАЛАШНИКОВ» – ИЖЕВСКИЙ МАШЗАВОД
ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

19.09.2014

Компания «Рособоронэкспорт» завершает выполнение контракта по строительству в Азербайджане завода по сборке автоматов Калашникова . Об этом сообщил советник генерального директора «Рособоронэкспорта» Эсен Топоев, возглавлявший делегацию компании на выставке ADEX-2014 в Азербайджане.
«Мы завершаем этот контракт, поэтому организация производства АК-74М в ближайшее время будет реализована», – проинформировал Э.Топоев. «Осуществляется дооснастка некоторых производственных линий», – добавил представитель «Рособоронэкспорта».
Он отметил, что в настоящее время идет работа в рамках графиков по условиям контракта. «Необходимо обеспечить пуско-наладочные работы, обучить персонал, а на это требуется время. У нас есть определенные сроки, и работа близится к завершению», – подытожил Э.Топоев. Arms-expo

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

01.12.2014
Центральный научно-исследовательский институт точного машиностроения» (ЦНИИТОЧМАШ, Климовск, Московская область) провел сравнительные испытания серийных автоматов АК-74 и АК-74М с зарубежными аналогами, в ходе которых российское оружие подтвердило свои высокие характеристики.
«По кучности автоматического огня наши автоматы превосходят все зарубежные аналоги», – сказал «Интерфаксу-АВН» генеральный директор ОАО «ЦНИИТОЧМАШ» Дмитрий Семизоров.

Он отметил, что среди представленных на испытания были, в частности, американские штурмовые винтовки М16А1 и М4.
По его словам, американские штурмовые винтовки стреляют кучнее одиночным огнем.
«Для нашего автомата при его разработке не ставилась задача, что одиночный огонь – основной. У нас основной режим – автоматический», – сказал гендиректор.
Он сообщил, что в ЦНИИТОЧМАШ также проводились сравнительные испытания российских и зарубежных снайперских винтовок.
«В целом, как показали испытания, наше оружие ничуть не хуже», – сказал Д.Семизоров.
Он сообщил, что результаты испытаний были представлены в Генштаб Вооруженных сил РФ.

30.04.2015

Автоматов АК-12 на параде Победы в Москве в этом году не покажут, но можно будет увидеть новые модификации автомата «Калашников», сообщил зампред коллегии Военно-промышленной комиссии (ВПК) Олег Бочкарев.
«АК-12 не будет. Этот автомат сегодня завершает госиспытания. Там будет другая история. Личный состав, который будет проходить по Красной площади колоннами, у них будет то вооружение, которое сегодня идет на вооружение в войска — это различные модели автоматов «Калашникова», модель АК-74 с нюансами в зависимости от родов и видов войск», — сказал Бочкарев в понедельник в эфире радиостанции «Эхо Москвы».
Он пояснил, что дикторы обратят внимание зрителей, а камеры покажут особенности модернизированных автоматов Калашникова, так называемый обвес. По его словам, разработаны специальные подвесы для размещения на автомате дополнительного оборудования.
«Это оружие, сделанное для наших специальных подразделений. Им нужны эти функции, чтобы это оружие стало еще более грозным», — отметил Бочкарев. РИА Новости

ПАРАД ПОБЕДЫ 2015 ГОДА

07.05.2015

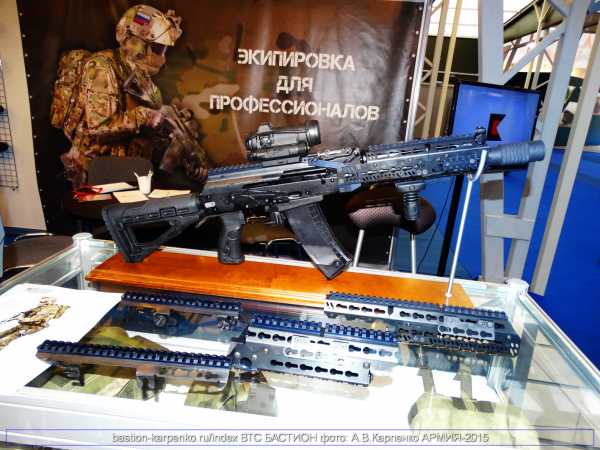

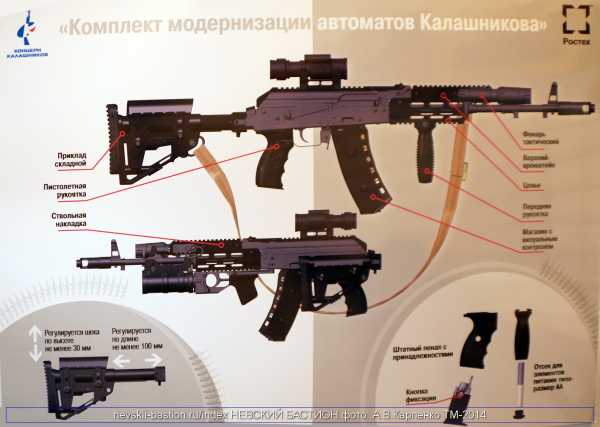

Концерн «Калашников», входящий в Госкорпорацию Ростех, в инициативном порядке разработал универсальный комплект модернизации автоматов Калашникова (АК), позволяющий в 1,5 раза повысить эффективность боевого применения оружия по критерию «частота поражения» на дальность до 300 метров в любое время суток и в различных климатических условиях. Оборудованные новыми комплексами «Калашников» АК-74М впервые будут представлены 9 мая на параде Победы в Москве.

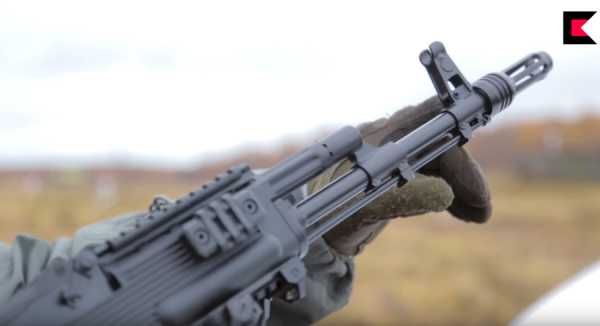

«Современный стрелковый комплекс, оснащенный новым комплектом модернизации Концерна «Калашников», сможет настраиваться под любую тактическую задачу и позволит значительно расширить возможность применения оружия, – отметил заместитель генерального директора – главный конструктор Концерна «Калашников» Сергей Уржумцев. – Модернизированный приклад и крышка ствольной коробки, современная ствольная накладка и цевье, на которых расположены интегрированные планки Пикатинни, а также новый ремень, переводчик-предохранитель и эргономичная рукоятка управления огнем позволят улучшить эргономику оружия и его управляемость при выполнении боевых задач в различных погодных и климатических условиях. Модернизация ранее выпущенных автоматов может проводиться как на предприятиях промышленности, так и непосредственно в войсках».
Новый комплект модернизации автоматов Калашникова позволяет произвести установку на оружие дополнительного оборудования. В частности, речь идет об установке современных оптико-электронных приборов прицеливания, лазерных целеуказателей, оружейных фонарей, приборов малошумной стрельбы и эффективного пламегасителя. Предусмотрена установка 40-мм подствольного гранатомета и штык-ножа.
На сегодняшний день Концерн «Калашников» разработал три состава комплекта дополнительного оборудования для модернизации 5,45 мм и 7,62 мм автоматов Калашникова для общевойсковых подразделений, войсковой разведки, а также для подразделений, входящих в состав сил специальных операций.
Разработка велась в рамках опытно – конструкторской работы шифр «Обвес» по тактико-техническому заданию, утвержденному Министерством обороны Российской Федерации, в инициативном порядке за счет собственных средств концерна. В настоящее время завершается освоение серийного производства изделий.
Концерн «Калашников»

КОНЦЕРН «КАЛАШНИКОВ» — ИЖЕВСКИЙ МАШЗАВОД

19.06.2015

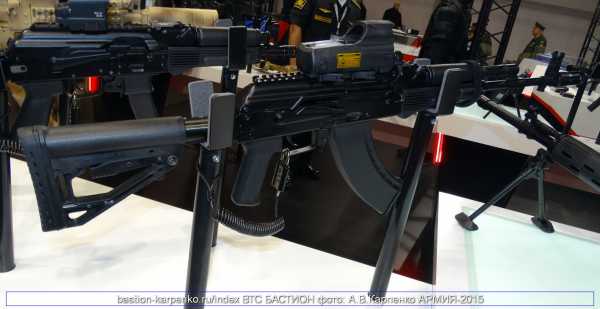

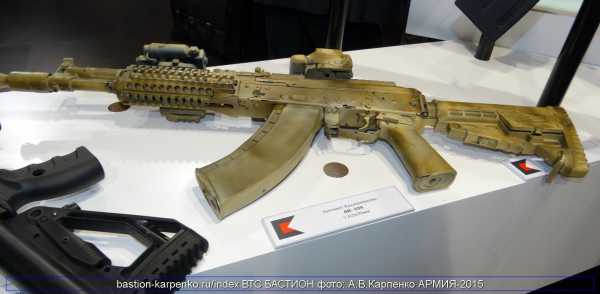

Концерн «Калашников» заключил с Минобороны РФ контракт на поставку комплекта модернизации для автоматов своего производства. Об этом сообщили 16 июня корр. ТАСС в пресс-службе предприятия.
«Мы уже выполнили первый заказ, и у нас на сегодня есть контракт с Минобороны на поставку комплекта модернизации. Этот комплект универсален и может быть установлен всего за 15-20 минут на любой автомат Калашникова, стоящий сегодня на вооружении армии и силовых структур», – сказал генеральный директор концерна Алексей Криворучко.
По его словам, современный стрелковый комплекс «Калашников», оснащенный новым комплектом модернизации, может настраиваться под любую тактическую задачу и позволит значительно расширить возможность применения оружия.
В пресс-службе предприятия отметили, что модернизированный приклад и крышка ствольной коробки, современная ствольная накладка и цевье, на которых расположены интегрированные планки Пикатинни, а также новый ремень, переводчик-предохранитель и эргономичная рукоятка управления огнем позволяют улучшить эргономику и управляемость оружия при выполнении боевых задач.
ТАСС

СОЛДАТ XXI ВЕКА И ЕГО ОРУЖИЕ
КОНЦЕРН «КАЛАШНИКОВ» — ИЖЕВСКИЙ МАШЗАВОД

16.11.2016

Модернизированные варианты автомата Калашникова начали поступать на вооружение в войска Нацгвардии, сообщил во вторник, 15 ноября, заместитель главнокомандующего войсками Росгвардии Сергей Ерыгин, передает «Интерфакс».
«У АК-74 с глубокой модернизацией есть дополнительная рукоятка, возможность работать как праворуким, так и леворуким стрелкам и много других улучшений», — отметил он. Ерыгин добавил, что у автомата также появляются элементы обвеса для использования специальных приборов и приспособлений.
О планах вооружить войска Нацгвардии модернизированными вариантами АК-74 стало известно в мае. Исполнительный директор Союза оружейников Руслан Пухов отмечал, что автомат будет основным стрелковым оружием Национальной гвардии до принятия на вооружение автоматов АЕК-971 и АК-12, которые должны меньше весить и обладать большей кучностью стрельбы.

НАЦИОНАЛЬНАЯ ГВАРДИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

12.03.2017

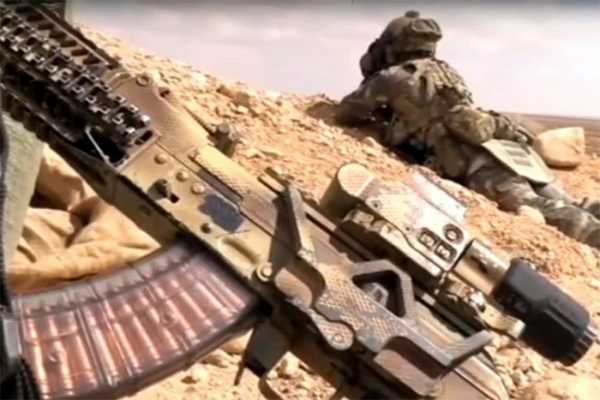

Действующие в Сирии группы армейского спецназа России вооружены самым современным стрелковым оружием – автоматом Калашникова АК-74М3. Он попал в кадр видеоролика о действиях сил ССО в районе Пальмиры. Видео было снято операторами Центра специальных назначений ФСБ России.
В ролик, продолжительностью около полутора минут, попали уничтожение пехоты и «тачанок» боевиков, поражение «джихад-мобиля» управляемой ракетой из ПТУР, поддержка наземной операции ударными вертолетами ВКС России, осмотр и разминирование очищенных от террористов объектов.
Внимание военных экспертов привлек появляющийся на несколько секунд в кадре новый автомат АК-74М3. На нем установлена универсальная планка Пикатинни, которая подходит под крепление современных дневных прицелов, а также коллиматорного прицела «Кречет» и монокуляра ночного видения «Лунь». Кроме того, представляется возможным различить на видео усиленный пламегаситель и новый приклад автомата. Новая модификация автомата Калашникова также снабжена прозрачным магазином, который позволяет визуально контролировать расход патронов.

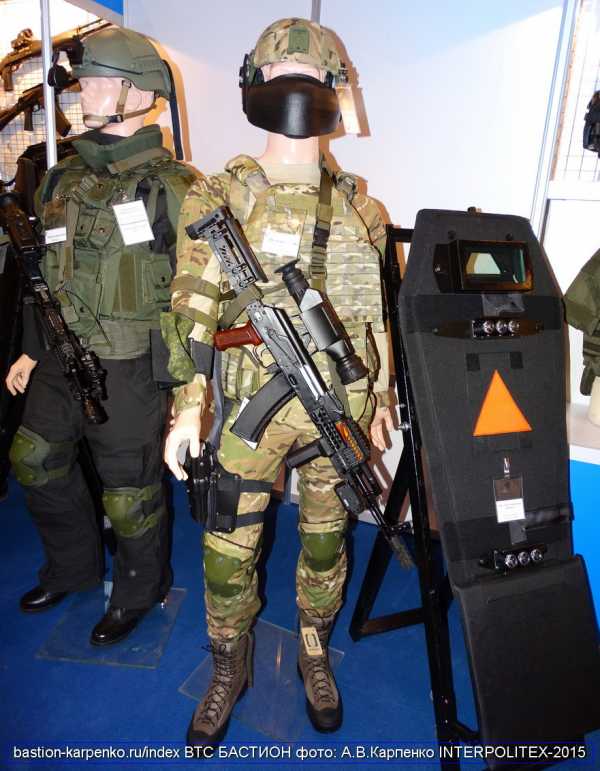

Отметим, что АК-74М3 создавался специально для боевого защитного комплекта «Пермячка-М». Известно, что автомат изначально снабжается лазерным целеуказателем и подствольным гранатометом ГП-34. Ведется также разработка передачи данных с автомата на монокуляр шлема с помощью Bluetooth. Благодаря нововведениям автомат позволяет вести эффективный огонь патронами калибра 5,45 мм на расстояние до одного километра. Сейчас автомат АК-74М3 проходит опытную эксплуатацию в войсках, как часть новейшей российской боевой экипировки «солдата будущего» – «Ратник».
Российская газета

ВОЙНА В СИРИИ

24.05.2017

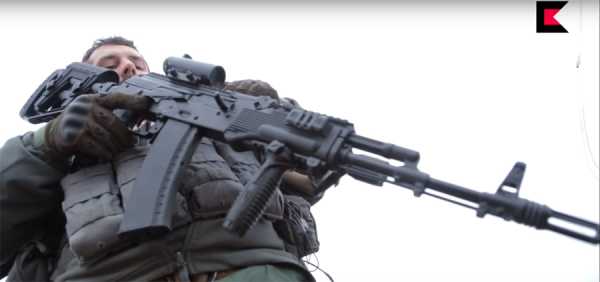

Концерн «Калашников» продемонстрировал на своем канале в YouTube новый модернизационный комплект для автоматов семейства АК-74. Усовершенствованный автомат получил жестко закрепленную крышку ствольной коробки, новое цевье с рукояткой, дульный тормоз-компенсатор с пламегасителем и эргономичный приклад.
В настоящее время в частях и на складах вооруженных сил находится несколько миллионов автоматов семейства АК-74. Их модернизация позволяет повысить эффективность стрелкового оружия со значительно меньшими затратами, чем при приобретении новых моделей. Комплект уже поставляется в интересах Минобороны.
Как сообщили «Ленте.ру» в концерне «Калашников», гражданский вариант модернизационного комплекта поступит в продажу в августе 2017 года.
Лента.ру

09.12.2017

Директор программ нацбезопасности американского Центра Никсона и экс-сотрудник ЦРУ Фритц Ирмарт в колонке для National Interest назвал главное преимущество советского автомата АК-47 перед американской винтовкой М16.
«Надежность сделала AK-47 грозным противником и ценным приобретением для американских военных во Вьетнаме, когда их M16 заклинивала от стрельбы в местных условиях», — полагает специалист.
По мнению Ирмарта, существуют различия между АК-47 и М16 в принципе действия автоматики и газоотводных систем, которые приводят к тому, что первое оружие более приспособлено к работе в загрязненных условиях, чем второе.
АК-47 и его модификации считаются самым распространенным в мире стрелковым оружием. Главным конкурентом автоматов Калашникова выступает американская автоматическая винтовка М16.
Лента.ру

15.03.2018

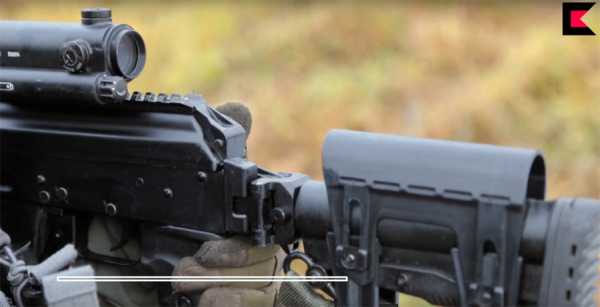

Как известно, принято решение о том, что Российская Армия получит в качестве основного индивидуального оружия обновленную версию АК-12. Однако при этом на складах и в арсеналах находится огромное количество более ранних модификаций автомата Калашникова в прекрасном состоянии или абсолютно новых.
Исходя из этого, концерном «Калашников» был разработан универсальный комплект модернизации автоматов Калашникова, с помощью которого характеристики АК-74, АКС-74, АК-74М, АКМ можно повысить практически до уровня АК-12/АК-15.

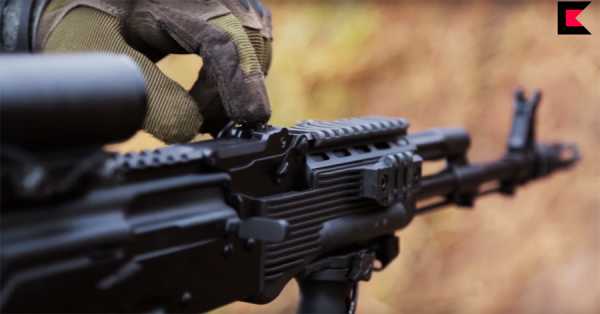

Этот комплект предполагает замену штатного приклада на складной телескопический, позволяющий легко менять его длину. Цевье, снабженное рельсами Пикатини, позволяет устанавливать различные тактические рукоятки, складные сошки, фонари, ЛЦУ. Комплект предполагает замену штатного целика на апертурный (диоптрический), обеспечивающий более высокую точность и быстроту прицеливания. Автомат получает более эргономичную пистолетную ручку, и рычаг предохранителя-переводчика выполнен с дополнительным выступом вблизи его оси под указательный палец стрелка, благодаря чему обеспечивается более удобное и быстрое переключение режимов огня без изменения хвата стреляющей руки.
Крышка ствольной коробки жестко фиксируется и имеет сверху рельсу Пикатини, на которую можно устанавливать оптический, коллиматорный, тепловизионный или ночной прицел. Кроме того, комплект позволяет заменить штатный дульный тормоз – компенсатор на быстросъемный прибор беспламенной и бесшумной стрельбы или новый ДТК, позволяющий вести огонь винтовочными гранатами иностранного производства.
Но самое главное, что данный комплект позволяет осуществить модернизацию автомата, не отправляя его на завод, а непосредственно в войсках, буквально, «на коленке».
Военно-промышленный курьер

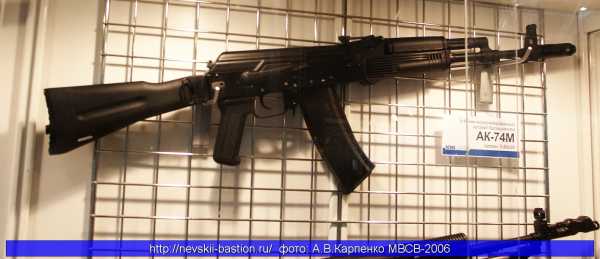

АВТОМАТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА МОДЕРНИЗИРОВАННЫЙ (АК-74М)

Автомат Калашникова АК-74М является индивидуальным оружием и предназначен для вооружения личного состава подразделений армии и сил охраны правопорядка.
Автомат имеет складывающийся пластмассовый приклад, стандартный узел крепления (планку) для установки оптических и ночных прицелов, а также место для постановки подствольного гранатомета 6ГД5.
В конце 1980-х годов перед советскими оружейниками была поставлена задача создания нового автомата, в котором бы нашел отражение наработанный боевой опыт использования в Афганистане 5,45-мм автоматов Калашникова образца 1974 года АК-74. Афганская война выявила необходимость внесения некоторых изменений в конструкцию этого оружия. В первую очередь это касалось упрочения ствольной коробки, крышки ствольной коробки, металлического складывающегося приклада в АКС-74.
В середине 1980-х годов конструкторы Ижевского машиностроительного завода разработали несколько моделей универсального модифицированного автомата Калашникова А-60 и А-61.
На базе А-60 и А-61 был разработан один из удачных вариантов 5,45-мм автомата Калашникова АК-74М. Это оружие пришло на смену сразу нескольким моделям автомата Калашникова: АК-74, АК-74Н, АКС-74 и АКС-74Н.
Конструкция автомата Калашникова АК-74М практически полностью повторяет схему АК-74 и с точки зрения внутреннего устройства принципиальных отличий не имеет.
Автоматика АК-74 М работает по принципу отвода пороховых газов из ствола. Запирание канала ствола – поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика-предохранителя располагается с правой стороны ствольной коробки. Механические прицельные приспособления состоят из секторного прицела открытого типа, рассчитанного на дальность до 1000 м, и мушки. Питание оружия патронами осуществляется из стандартных 30-зарядных отъемных коробчатых магазинов секторного типа.
новой модели Калашникова явился складной на левую сторону приклад из черного пластика, заменивший металлический складной АКС-74. Новый приклад более легкий, чем металлический, конструктивно аналогичен постоянному пластмассовому АК-74 выпуска 1986-1990 годов.
Более удачная конструкция направляющего стержня возвратной пружины, получившая фиксатор, позволила вести стрельбу из подствольного гранатомета ГП-25 и ГП-30 без установки дополнительного крепления крышки ствольной коробки, что было необходимо в автоматно-гранатометном комплексе «АК-74 – ГП-25″.

Конструкция модернизированного автомата АК-74М обеспечивает высокую безотказность работы автоматики – до 25 000 выстрелов. Вариант автомата АК-74М с ночным прицелом НСПУ-3 весит без магазина 5,5 кг, имеет ширину 140 мм, дальность стрельбы с ночным прицелом до 300 м.
Новый автомат АК 74 М планировалось освоить в производстве на Ижевском машиностроительном заводе, а ручной пулемет РПК-74М созданный на его базе – на Вятско-Полянском машиностроительном заводе «Молот» еще в 1991 году, однако изменение сначала политической, а затем и экономической ситуации связанных с распадом СССР привело к замораживанию производства нового оружия.
Правительство Российской Федерации в 1995 году вынуждено было принять на вооружение армии и правоохранительных органов модернизированные 5,45-мм автомат АК-74М и ручной пулемет РПК-74М.

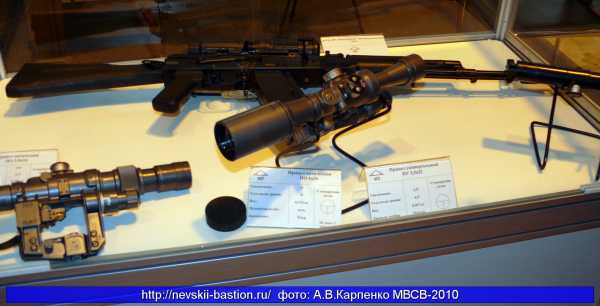

По желанию заказчика автомат может комплектоваться ночными прицелами.

Исполнения автомата в зависимости от комплектования:
• АК 74МН2 – ночным прицелом НСПУМ;
• АК 74МН3 – ночным прицелом НСПУ-3;
В комплекте поставки:
-магазины;
-штык-нож;
-ремень;
-принадлежность;
-масленка;
-сумка для магазинов

ХАРАКТЕРИСТИКИ

Калибр, мм 5.45х39
Длина, мм
- приклад разложен 943
- приклад сложен 700
700
Длина ствола, мм 415
Вес, кг 3.4
Магазин, кол. патронов 30
Начальная скорость пули, м/с 900
Эффективная дальность стрельбы, м 600
Темп стрельбы, выстр/мин 600

Источники: http://www.izhmash.ru/rus/product/ak74m.shtml, weapon.at.ua,

АВТОМАТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА МОДЕРНИЗИРОВАННЫЙ (АК-74М) НА МВСВ-2006 И МВСВ-2010
АВТОМАТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА (АК-74)
ТРЕНАЖЕР ДЛЯ ОБУЧЕНИЯ СТРЕЛЬБЫ 1У40 ИЗ АК-74
КОНЦЕРН «КАЛАШНИКОВ» — ИЖЕВСКИЙ МАШЗАВОД

nevskii-bastion.ru

АК-74М vs AK-12: готовый образец победил перспективный проект


Военнослужащие создаваемой сейчас «Росгвардии» будут вооружены модернизированными автоматами Калашникова модели АК-74М.

Автоматы Калашникова – символ отечественного ОПК

По словам исполнительного директора Союза оружейников России Руслана Пухова, АК-74М – это компромиссное решение перед принятием на вооружение новых автоматов АЕК-971 и АК-12. Тем более, АК-74М уступает им только в весе и кучности стрельбы.

Главный редактор журнала «Калашников» Михаил Дягтерев в разговоре с ФБА «Экономика сегодня» отметил, что причина этого решения заключается в том, что на сегодня серийно в нашей стране выпускается только один автомат – этот самый АК-74М.

«Модернизированная версия этого автомата – условно говоря, М1 или М2, отличается в первую очередь улучшенными эргономическими особенностями, которые заключается во включении в его конструкцию нескольких измененных элементов удержания оружия, которые позволяют более современно обращаться с автоматом непосредственно в условиях боя», — констатирует Дягтерев.

Кроме того, здесь можно отметить, что глава госкорпорации «Ростех» Сергей Чемезов заявил, что автоматы Калашникова нового поколения – АК-12 и АК-15 готовы для поступления в части и подразделения Министерства обороны РФ для так называемой опытно-войсковой эксплуатации.

Отмечается, что оба этих автомата – АК-12 калибра 5,45 и АК-15 калибра-7,62, могут быть приняты на вооружение как основное стрелковое оружие Российской армии и войти в состав экипировки «Ратник». Если это случится, то это станет революционным событием, поскольку таких изменений в наших вооруженных силах не происходило с 1974 года, когда был принят на вооружение базовый АК-74.

Новейший российский автомат АК-12

«АК-12 и АЕК-971 – это все-таки в первую очередь проекты, причем нельзя однозначно говорить, на каком этапе своего развития они в настоящее время находятся. Эти образцы оружия пока не вышли из разряда стрелковых образцов, поэтому не могут являться конкурентами тем видам оружия, которые могут быть использованы в качестве базового вооружения в силовых структурах», — резюмирует Дягтярев.

При этом, по словам Дегтярева, в этом разговоре нужно понимать, что нельзя придавать здесь никакого уничижительного смысла в том плане, что в качестве оружия для Росгвардии был выбран АК-74М.

 «АК-74М, как автомат в целом удовлетворяет всем современным требованиям, и будучи доработанным в плане выхода на новую модернизационную ступень отвечает духу времени и является нормальным решением», — заключает Дягтярев.

По словам Дягтерева, здесь нет речи о том, что АК-74М сделает солдат Росгвардии беспомощными на поле боя, напротив, это современное оружие.

Естественно,  также нельзя говорить, что стрелковое оружие для Росгвардии чем-то кардинально отличается от того, чем должны экипироваться соответствующие войсковые подразделения. Другой вопрос, что Росгвардия – структура новая, а значит не в состоянии как-то выработать свои собственные требования к оружию.

«На сегодня, к сожалению, разрушена система принятия на вооружение основных образцов стрелкового вооружения, которая существовала в советское время. В последние десять лет был тренд, что эта система уйдет в историю, и он, так или иначе, реализовался на сегодня. Кроме того, нельзя думать, что у Росгвардии существует какая-то своя система или специальный департамент, который бы отвечал за вопросы принятия или испытания каких-то видов вооружения под свои специальные требования. На сегодня этого нет», — констатирует Дягтерев.

Командующий Росгвардией Виктор Золотов

Кроме того, как отмечает Дягтерев, выбор образцов оружия, которые закупаются в больших масштабах для тех или иных подразделений российских вооруженных сил, крайне ограничен теми моделями, которые еще прошли проверку по стандартам и методиками, использовавшимся еще в Советском Союзе.

«Ведь дело в том, что если мы говорим о каком-то конкретном оружии для Росгвардии, то там должна быть структура, которая в состоянии сформулировать свои требования к оружию для этого вида войск, но на сегодня об этом говорить бессмысленно, поэтому им придется пользоваться существующими военными образцами», — резюмирует Дягтерев.

Что касается советской системы, то там, как замечает Дягтерев, тип взятого на вооружение оружия определял не род войск, а специальные государственные структуры в рамках Министерства обороны, которые занимались такими исследовательскими работами.

«Это были большие, масштабные исследовательские работы, которые обеспечивали потребности всех родов войск. После того, как эти требования сформировались, их передавали разработчикам, а те уже работали по этим принципам, причем готовые образцы проходили через сложную систему государственных испытаний. В результате получалось очень хорошее оружие, которым до сих пор гордится наш ОПК, а главная заслуга была здесь безукоризненно действующей системы», — констатирует Дягтерев.

Что касается автоматов АК-12, АК-15 и АЕК-971, то они все-таки будут оружием следующей ступени, которые будут принято вооружение в комплекте с другими специальными средствами, а не просто в виде оружия для нового рода войск.

Источник: http://rueconomics.ru/171978-ak-74m-vs-ak-12-gotovyi-obrazec-pobedil-perspektivnyi-proekt




cezarium.com

Автомат Калашникова АК-74М - Россия - Автоматы - Каталог статей

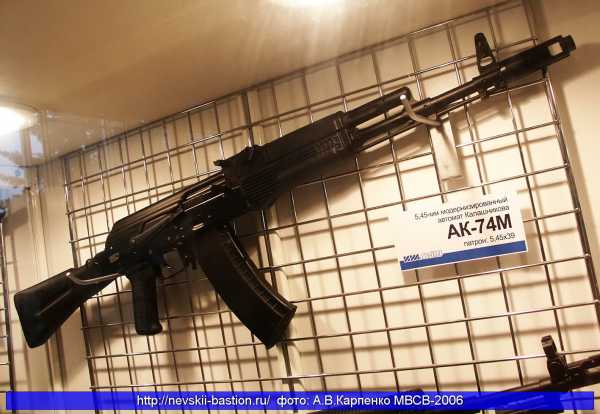

Автомат Калашникова АК-74М



АК-74М

В конце 1980-х годов перед советскими оружейниками была поставлена задача создания нового автомата, в котором бы нашел отражение наработанный боевой опыт использования в Афганистане 5,45-мм автоматов Калашникова образца 1974 года АК-74. Афганская война выявила необходимость внесения некоторых изменений в конструкцию этого оружия. В первую очередь это касалось упрочения ствольной коробки, крышки ствольной коробки, металлического складывающегося приклада в АКС-74.

В середине 1980-х годов конструкторы Ижевского машиностроительного завода разработали несколько моделей универсального модифицированного автомата Калашникова А-60 и А-61.

На базе А-60 и А-61 был разработан один из удачных вариантов 5,45-мм автомата Калашникова АК-74М. Это оружие пришло на смену сразу нескольким моделям автомата Калашникова: АК-74, АК-74Н, АКС-74 и АКС-74Н.

Конструкция автомата Калашникова АК-74М практически полностью повторяет схему АК-74 и с точки зрения внутреннего устройства принципиальных отличий не имеет.

Автоматика АК-74 М работает по принципу отвода пороховых газов из ствола. Запирание канала ствола – поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика-предохранителя располагается с правой стороны ствольной коробки. Механические прицельные приспособления состоят из секторного прицела открытого типа, рассчитанного на дальность до 1000 м, и мушки. Питание оружия патронами осуществляется из стандартных 30-зарядных отъемных коробчатых магазинов секторного типа.

Однако АК-74М, сохранив все лучшие качества автоматов Калашникова, приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Калибр, мм
5.45х39
Длина, мм
приклад разложен
приклад сложен
943
700
Длина ствола, мм
415
Вес, кг
3.4
Магазин, кол. патронов
30
Начальная скорость пули, м/с
900
Эффективная дальность стрельбы, м
600
Темп стрельбы, выстр/мин
600

К-74М приклад сложен

Однако АК-74М, сохранив все лучшие качества автоматов Калашникова, приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Основной особенностью новой модели Калашникова явился складной на левую сторону приклад из черного пластика, заменивший металлический складной АКС-74. Новый приклад более легкий, чем металлический, конструктивно аналогичен постоянному пластмассовому АК-74 выпуска 1986-1990 годов. Изготовленный из пластмассы, он практически полностью исключил неприятные ощущения у стрелков при стрельбе в условиях низких и высоких температур. Усовершенствованная конструкция приклада исключила ослабление клепаных соединений приклада и его деформацию при падении с высоты. С левой стороны приклада имеется прямоугольный паз, в который в сложенном состоянии входит планка стандартного узла крепления прицела.

Крепление прицела ночного видения НСПУ-3 на АК-74М

На левой стороне ствольной коробки АК-74М установлена универсальная планка для крепления ночных, оптических, а также коллиматорных универсальных прицелов, работающих на использовании стереоскопического эффекта (т.е. при прицеливании стрелок постоянно наблюдает за полем боя двумя глазами в реальном масштабе пространства).

Цевье и ствольная накладка газовой трубки автомата АК-74М также были выполнены из стеклонаполненного полиамида АГ-4В, обладающего повышенной стойкостью к механическим повреждениям. Коэффициент теплоотдачи нового материала не выше, чем у дерева, что практически полностью исключило ожог рук при длительной стрельбе, в то время как продольные ребра на цевье позволили удобнее и прочнее удерживать оружие при ведении прицельного огня.

Не совсем удачный дульный тормоз-компенсатор у АК-74 вызвал необходимость внесения некоторых изменений в его конструкцию. Новый двухкамерный дульный тормоз-компенсатор у АК-74М имеет открытые камеры, позволившие проводить его чистку без отделения от ствола. "Раскачка" дульного тормоза во время стрельбы устранена увеличением посадочного места.

Крышка ствольной коробки (без ребер жесткости) значительно усилена, что уменьшило вероятность ее механической деформации, особенно при ударах в рукопашном бою.

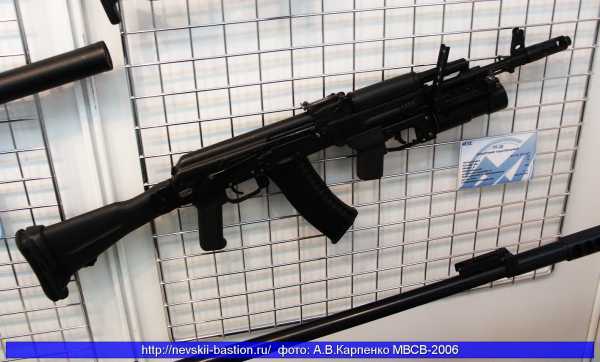

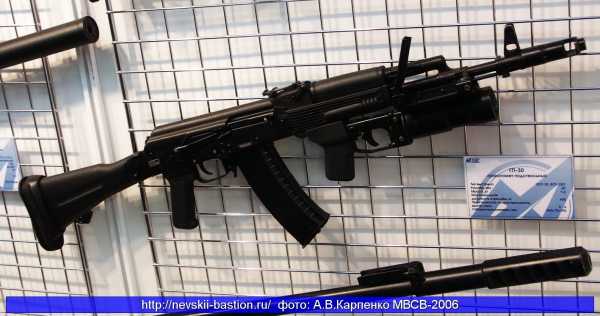

АК-74М с установленным подствольным гранатометом ГП-30

Более удачная конструкция направляющего стержня возвратной пружины, получившая фиксатор, позволила вести стрельбу из подствольного гранатомета ГП-25 и ГП-30 без установки дополнительного крепления крышки ствольной коробки, что было необходимо в автоматно-гранатометном комплексе "АК-74 - ГП-25".

Конструкция модернизированного автомата АК-74М обеспечивает высокую безотказность работы автоматики – до 25 000 выстрелов. Вариант автомата АК-74М с ночным прицелом НСПУ-3 весит без магазина 5,5 кг, имеет ширину 140 мм, дальность стрельбы с ночным прицелом до 300 м.

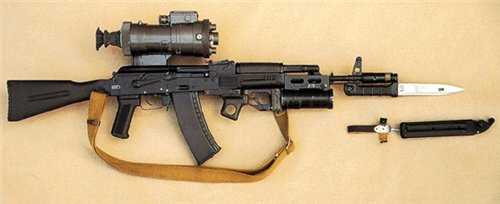

АК-74М с установленным ночным прицелом НСПУ-3, подствольным гранатометом ГП-25 и штык-ножом

В целом в конструкции АК-74М воплотилась идея «универсального» автомата, заменившего сразу четыре модели – АК-74, АК-74Н, АКС-74 и АКС-74Н.

Новый автомат АК 74 М планировалось освоить в производстве на Ижевском машиностроительном заводе, а ручной пулемет РПК-74М созданный на его базе – на Вятско-Полянском машиностроительном заводе "Молот" еще в 1991 году, однако изменение сначала политической, а затем и экономической ситуации связанных с распадом СССР привело к замораживанию производства нового оружия. Резкое снижение государственного заказа на закупку вооружений привело к практически полному замораживанию этой программы. И только начало первой чеченской войны привело к тому, что Правительство Российской Федерации в 1995 году вынуждено было принять на вооружение армии и правоохранительных органов модернизированные 5,45-мм автомат АК-74М и ручной пулемет РПК-74М.

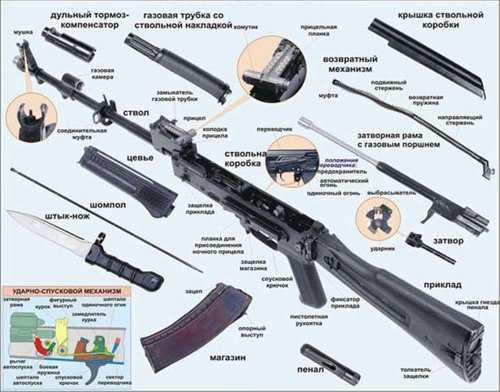

АК-74М неполная разборка
