Автоматы АК-101, АК-102, АК-103, АК-104, АК-

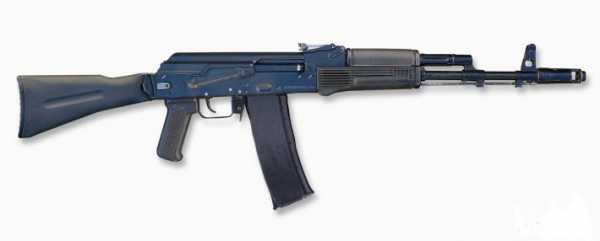

Автомат АК-101

Автомат АК-102

Продолжающееся использование «Калашниковых» и предпочтение, отдаваемое им пользователями, имеющими возможность выбора, говорят сами за себя. Выявившиеся в ходе конфликтов 1990-х годов недостатки ряда широко распространенных зарубежных штурмовых винтовок внушали надежду на большие экспортные возможности модернизированных «калашей».

В начале 1990-х годов на Ижевском машиностроительном заводе на основе АК 74М начали разработку нескольких модификаций автомата Калашникова под наиболее распространенные в мире автоматные патроны 7.62x39, 5,45x39 и 5,56x45 НАТО. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100». Кроме экспорта автоматы «сотой» серии рассчитаны на поставку отечественным правоохранительным органам.

Первым стал АК 101 (индекс 6П43) под патрон 5.56x45 НАТО. Для уменьшения габаритов при переноске, транспортировке и десантировании приклад складывается влево.

Малогабаритный автомат АК 102 (6П44) отличается укороченным стволом. Но здесь ствол укорочен в меньшей степени, чем у АКС 74У. То есть в «100-й серии» укороченный автомат более унифицирован с «длинноствольным», по сравнению с автоматами АКС 74У и АКС 74, имеющими больше конструктивных различий. Ствол АК 102 укорочен настолько, чтобы не переносить назад газовую камеру и не укорачивать шток поршня. Видимо, поэтому в названии автомата использован термин «малогабаритный» — для отличия от «укороченного». Прицел АК 102 насечен только до 500 м. Возможна установка пламегасителей от АК 74, АК 74М или усиленного от АКС 74У.

Автомат АК 103 (6П45) представляет собой» по сути» модификацию АК 74М под отлично зарекомендовавший себя и популярный патрон 7s62x39 (обр. 1943 г.). заменяющую старый АКМ.

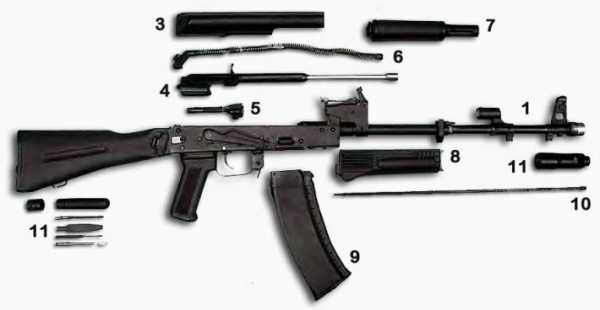

Автомат АК 101 в неполной разборке: 1 — ствол со ствольной коробкой с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 — дульный тормоз-компенсатор-пламегаситель; 3 — крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевье; 9 — магазин; 10 — шомпол; 11 — принадлежность.

Автомат АК-103

АК 104 (6П46) является аналогом АК 102 под патрон 7,62x39, а АК 105 (6П47) — под патрон 5,45x39. Стоит отметить, что, тридцати пяти летнее оружие под патрон 7,62x39 может иметь не только экспортный интерес.

Автоматы «сотой» серии снабжены боковой планкой для установки оптических, ночных или коллиматорных прицелов. При изготовлении автоматов используются все внедренные на «Ижмаш» новые технологии оружейного производства: изготовление значительного количества деталей (включая основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовую камеру, нижнюю антабку, защелку фиксатора приклада и другие) методом точного литья, новые антикоррозионные покрытия, изготовление приклада, пистолетной рукоятки, цевья, ствольной накладки, корпуса магазина из ударопрочного стеклонаполненного полиамида черного цвета (из-за чего АК этой серии, демонстрировавшиеся на многих выставках, прозвали за рубежом «черными Калашниковыми»).

На поставку правоохранительным органам, военизированным охранным структурам, а также на «гражданский» рынок оружия рассчитаны модификации указанных автоматов, ударно-спусковой механизм которых допускает ведение только одиночного огня (соответственно из конструкции ударно-спускового механизма исключены замедлитель и автоспуск с осью) — это модификации АК 101-1, АК 102-1, АК 103-1, АК 104-1.


С другой стороны, в 1999 г. «Ижмаш» представил модификации автоматов «сотой» серии, укомплектованных ударно-спусковым механизмом для ведения как одиночного и автоматического, так и огня фиксированными очередями по три выстрела — это автоматы АК 101-2, АК 102-2, АК 103-2, АК 104-2 и АК 105-2.

Сохранение в «сотой» серии отработанного дизайна АК позволяет без изменений и доработок крепить на него имеющиеся подствольные гранатометы, использовать установки БМП, БТР, транспортно-боевых вертолетов.

Автомат АК-104

Автомат АК-105

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для увеличения изображения нажмите на фото

Все автоматы России

ЭНЦИКЛОПЕДИЯ АВТОМАТОВ

bezpekavip.com

тактико-технические характеристики (ТТХ) ак-103, 105, 107

Если спросить практически любого иностранца о том, что он знает о России, он ответит «фодка, палалайка, икра, Калашникофф». Действительно, автомат конструкции М.Т. Калашникова, созданный в далекие 1940-е годы, получил заслуженное признание по всему миру.

Более 50 стран мира поставили этот образец на вооружение своих войск. Даже в отсталых районах мира (Африке, Южной Америке, Азии) «калаш» пользуется громадным уважением и спросом. Заслуга конструктора еще и в том, что серия АК имеет огромный потенциал для модернизации. Это воплотилось и в автоматах Калашникова сотой серии.

Содержание статьи

История модернизации, от АК-74 до «сотки»

Вопрос о модернизации автомата конструкции Калашникова встал едва ли не сразу после принятия оружия на вооружение. Созданный на основе опыта Великой Отечественной войны, аппарат включил в себя все самое замечательное из наработок многих конструкторов и инженеров СССР.

Однако условия новых войн постоянно требовали новые качества от стрелкового оружия солдат. Это привело к созданию неоднозначно принятого в войсках АК-74 под патрон 5,45 мм. Этот автомат выпускался в четырёх основных модификациях:

  • АК-74, автомат с постоянным деревянным или полиамидным прикладом;
  • АКС-74, складной рамочный приклад;
  • АК/АКС-74Н, модификации серийных автоматов с установленной планкой «ласточкин хвост» для установки ночных прицелов;
  • АКС-74У, укороченная модель, для вооружения экипажей БТТ и МВД.

Но в дальнейшем ассортимент решили сократить и вместо 4-х полноразмерных моделей выпустить одну, но имеющую все достоинства ранних образцов, с исправлением их недостатков. На вооружение приняли автомат АК-74М, который и стал родоначальником сотой серии.

На всех модернизированных автоматах была установлена планка «ласточкин хвост», что позволило использовать их с ночным или оптическими прицелом.

Защёлку возвратного механизма усилили, что позволило использовать АК-74М с подствольным гранатомётом, не опасаясь срыва крышки ствольной коробки. Приклад оставили откидной, с защёлкой как на АКС-74, но сделали его полнотелым из высокопрочного реактопласта чёрного цвета, как и цевье с накладкой газовой трубки.

Вместе с тем у этого автомата остались некоторые недостатки АК-74, кроме того технологи добавили новых. Внутри автомат почти не изменился, поэтому кучность осталась на уровне АК-74, в тоже время, видимо для улучшения технологичности с поршня газового движителя убрали обтюрирующие канавки, что впоследствии привело к достаточно быстрому загрязнению газовой трубки и поршня нагаром.

В начале 90-х годов ХХ века, ввиду отсутствия заказов на вооружения от МО РФ, конструкторские бюро пришли к выводу, что оставаться на плаву можно лишь найдя новые рынки сбыта. Поэтому в разработку пошли новые версии АК, под патрон НАТО – 5,56х45 мм SS190 и 7,62х39 мм обр. 1943 года.

Модификации «сотой» серии

Кроме полноразмерных версий автомата под различные патроны, были разработаны и укороченные версии, в отличие от «укорота» АКСУ эти образцы более подходят для армии. На них устанавливается подствольный гранатомёт, кроме этого длина ствола позволяет вести прицельный огонь на дальности до 500-600 метров. Аналогом этих автоматов может служить карабин М4, состоящий на вооружении армии США.

На сегодняшний день серийно выпускаются следующие автоматы этой линии:

  • АК-101, первая версия, использует патрон SS190;
  • АК-102, штурмовой карабин с укороченным стволом, под патрон 5,56х45;
  • АК-103, обновленная версия АКМ, автомат, разработанный под патрон 7,62х39 мм;
  • АК-104, укороченный штурмовой карабин на базе АК-103;
  • АК-105, укороченный штурмовой карабин на базе АК-74М.

Внутри серии имеются вариации с различными УСМ, самозарядные автоматы, предназначенные для поставок на гражданский рынок, в этом случае оружие маркируется как АК-100-1, с возможностью отсечки очередей версия 2 имеет возможность стрельбы фиксированными очередями. В этом случае изменён УСМ, предохранитель-переводчик получил 4-ю позицию, между АВ и ОД.

И автоматы прошедшие более глубокую модернизацию версии 3. В этом случае, на крышке ствольной коробки размещается планка Пикатинни, заменяется пистолетная рукоятка, на новую, эргономичной формы. Цевье и накладка заменены на интегрированные, с интерфейсом кеймод. Это позволяет более широко оперировать с различными дополнениями.

Также массово выпускаются ММГ (макеты массогабаритные) на базе сотой серии, а также образцы СХП (стрельба холостыми патронами), АК-105 СХП например, предназначен для стрельбы шумовыми патронами, т.е. практически полностью безопасен в использовании, но имеет вид настоящего боевого образца.

Характеристики «сотых» моделей АК

Тактико-технические характеристики рассматриваемых образцов проще свести в небольшую таблицу

ХарактеристикаАК-101АК-102АК-103АК-104АК-105
Масса пустого/снаряженного(30 патр), кг3,6/4,03,2/3,63,6/4,13,2/3,73,2/3,5
Длина полная/сложенного, мм943/705824/586943/705824/586824/586
Длина ствола, мм415314415314314
Патрон5,56х45-7,62х39-5,45х39
Темп стрельбы600600600600600
Прицельная дальность, м10005001000500500

Автоматы выпущенные под патроны состоящие на вооружение ВС РФ – это 7,62 и 5,45 мм, могут использовать весь ассортимент магазинов подходящих к автоматам и ручным пулемётам системы Калашникова.

Для АК-105 – это 30 и 60 патронные автоматные магазины, 45 патронный магазин от РПК-74. Стоит отметить, что четырехрядный магазин на 60 патронов, несмотря на принятие, на вооружение отличается крайне низкой надёжностью. Постоянные перекосы и заклинивание патронов в горловине и в самом магазине.

АК-103/104 – 30 местный автоматный магазин от АКМ/АКМС, 40 патронный, секторный и 75 патронный от РПК.

АК-101/102 использует только оригинальные магазины.

Кроме того в настоящее время производится значительное количество магазинов подходящих к автоматам Калашникова всех модификаций. Китайские дисковые на 100 патронов, американские Beta-C этой же ёмкости.

Применение оружия на полях сражений

Несмотря на то, что «сотая» серия была принята на вооружение еще в 1995 году (кое-где указан 1994 год), проверить эффективность на поле боя довелось мало где. Только в 2010-х годах это оружие попадает в условия реальных боевых действий.

Боевым крещением условно можно назвать Ливийскую гражданскую войну, затем оружие появилось во время событий в Крыму в 2014 году, в Сирии и на Юго-востоке Украины. В связи с засекреченностью, а также многочисленными домыслами, мифами и неясностями вышеуказанных событий, составить какую-либо четкую картину объективного портрета улучшений не представляется возможным.

Перспективы модернизации

Так вышло, что Калашников один из самых перспективных образцов оружия в плане дальнейшего улучшения. Это показывают разработки, приведшие к созданию АК-12. Последний считается одним из лучших образцов модернизированного оружия.

Он включает в себя как новейшие разработки в сфере вооружений, так и опору на образцы, принесшие концерну Калашникова славу на всем земном шаре.

Занятные факты о «сотке»

Первоначально, еще во времена СССР, был объявлен конкурс на замену автомата Калашникова более современным образцом. Долгое время лидером конструкторской гонки считался конструктор Никонов с вариантом «Абакан».

Позднее его детище приняли на вооружение под маркировкой АН-94 с индексом ГРАУ 6П33. Но этот вариант оказался сложным как в производстве, так и при эксплуатации в войсках. По этой причине, автомат, хотя и был принят на вооружение, поступил только в ряд частей повышенной боевой готовности.

Сотая серия началась как вариация для экспорта вооружений.

На данном этапе линейка широко используется во многих странах мира, из которых самыми крупными можно считать Индию, Индонезию, Иран, Саудовскую Аравию и несколько других.

С Венесуэлой заключено партнерское соглашение о налаживании производства «Калашниковых» по лицензии Ижевского оружейного завода. Но из-за сложной экономической обстановки и смены власти в Венесуэле после смерти Уго Чавеса, завод никак не начнет свою работу.

Видео

warbook.club

Автомат Калашникова АК-105 | огнестрельное оружие России

Для поставок на экспорт, а также для замены укороченных автоматов АКС-74У в подразделениях Российской армии и внутренних войск МВД Российской Федерации Ижевским машиностроительным заводом разработан и выпускается 5,45-мм малогабаритный автомат АК-105. Он является индивидуальным оружием и предназначен для поражения живой силы противника.
Как и другие малогабаритные автоматы 100-й серии, АК-105 спроектирован на базе модернизированного АК-74 М, причем длина его ствола по сравнению с базовой моделью уменьшена на 101 мм и составляет 314 мм. В канале ствола сделаны четыре правосторонних
нареза. В казенной части ствола канал гладкий, сделан в форме гильзы, он выполняет функцию патронника. На дульной части ствола установлено основание мушки и нарезана резьба для крепления пламегасителя. На АК-105 устанавливается такой же пламегаситель, что и на других автоматах 100-й серии. Он уменьшает величину звука и пламени при выстреле.
Автомат снабжен механизмами автоматического перезаряжания, действующими за счет использования энергии пороховых газов, отводимых из канала ствола. Запирание канала ствола производится поворотным затвором на два боевых выступа.
Ударно-спусковой механизм куркового типа в основном варианте АК-105 рассчитан на ведение стрельбы одиночными выстрелами и очередями. Вариант АК-105—1 имеет упрощенный ударноспусковой механизм для стрельбы только одиночными выстрелами. Из автомата варианта АК-105 — 2 стрельба ведется одиночными выстрелами, непрерывным огнем и очередями с отсечкой по три выстрела.
Примечательно, что целесообразность введения столь популярной в армиях стран НАТО отсечки очереди в автомате АК-105 и других автоматах 100-й серии ставится под сомнение специалистами Главного ракетно-артиллерийского управления, из-за того что она необходима только в образцах автоматического оружия с высоким темпом стрельбы (1500 — 1800 выстр/мин). Для автоматов Калашникова, чей темп стрельбы не превышает 600 — 700 выстр/мин, отсечка не дает увеличения эффективности стрельбы, но в то же время усложняет конструкцию оружия.
Впрочем, есть и другое мнение: наличие отсечки повышает экспортный потенциал автоматов 100-й серии.
Темп стрельбы АК-105 составляет 600 выстр/мин.
Боевая скорострельность при одиночной стрельбе равняется 40 выстр./мин, при стрельбе короткими очередями — 100 выстр/мин.
В качестве боеприпаса к АК-105 принят штатный патрон Российской армии 5,45 х 39 мм. Питание патронами производится из коробчатых магазинов емкостью 30 патронов.
При стрельбе из АК-105 пуля калибром 5,45 мм имеет начальную скорость 840 м/с по сравнению с 735 м/с у такой же пули укороченного автомата АКС-74У.
К преимуществам АК-105 по сравнению с АКС-74У относятся также возможность присоединения 40-мм подстволъного гранатомета или штык-ножа, наличие штатной планки для установки оптических и ночных прицелов, а также то, что складной приклад выполнен сплошным из ударопрочной пластмассы (это исключает неудобства при использовании автомата в условиях экстремально высоких и низких температур).
Кроме приклада, из пластмассы сделаны цевье, ствольная накладка и рукоятка управления огнем.
АК-105 снабжен такими же открытыми механическими прицельными приспособлениями, как и другие малогабаритные автоматы 100-й серии. Они состоят из мушки на высоком основании и прицела. Прицельная планка прицела имеет шкалу с делениями от 1 до 5, означающими дальность стрельбы в сотнях метров. На планке нанесена также буква «П» — постоянная установка прицела, примерно соответствующая дальности прямого выстрела (400 м).
С помощью присоединительной планки, закрепленной на левой стороне ствольной коробки, на автомате можно устанавливать оптические и ночные прицелы.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

АК-105 - огнестрельное оружие на экспорт

Оружие России давно и совершенно заслуженно носит статус передового, его эффективность и боеспособность признана ведущими мировыми экспертами. Автомат АК-105 был разработан в начале 1990-х, как вариант нового оружия на экспорт, соответствуя самым распространённым калибрам, которые использует НАТО и прочие международные военизированные организации. В то время наметилась необходимость создания абсолютно нового оружия для спецподразделений российской армии и МВД, что привело к появлению госзаказа на его разработку, а впоследствии к появлению такового, в обличии современного АК-105 на базе автомата АК-74М. Отвечал за проект Ижевский машиностроительный завод, напрямую связанный с именем знаменитого во всём мире создателя серии АК — М.Т. Калашниковым, трудившемся на нём долгие годы, и на котором было создано более 150 образцов стрелкового оружия, многие из их числа впоследствии, были приняты на вооружение.

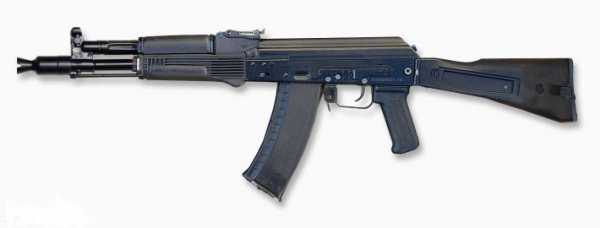

внешний вид АК-105

Первостепенное назначение АК-105 — личное оружие для поражения живой силы противника.

Особенности конструкции

В отличие от своего «прародителя» — АК-74СУ, рассматриваемый автомат имеет более короткую длину ствола, в нём выполнено четыре правосторонних нареза, а казённая часть имеет форму гильзы и служит патронником. Приклад выполнен из пластмассы с индексом «ударопрочная». Для установки пламегасителя в дульной части оружия сделана специальная резьба, там же расположено основание мушки. Дульный тормоз-компенсатор идентичен устройствам на иных автоматах сотой серии. Используется он для уменьшения громкости и огневой вспышки при выстреле. Вследствие действия энергии, выделяемой пороховыми газами, которые отводятся из канала ствола, происходит автоматическая перезарядка. С помощью поворотного затвора, канал ствола закрывается на два боевых выступа. УСМ в основной модели автомата позволяет делать как одиночные выстрелы, так и вести огонь очередью. Наряду с АК-105, существует версия оружия с обозначением 105-1, огонь из которой можно вести только одиночными выстрелами. Такая модификация есть у всех моделей 100-й серии. Вариант серии АК-105-2 позволяет вести огонь не только одиночными выстрелами, но и очередью с отсечкой после каждого третьего выстрела.

Интересным фактом является то, что скорострельность огнестрельного оружия серии АК, не превышает значения 600-700 выстрелов в минуту, а применение типа УСМ, дающего отсечку через каждые 3 выстрела имеет эффективность лишь в случае с оружием, с намного более высоким темпом стрельбы. В остальных автоматах это только увеличивает сложность конструкции. Возможно, такая модификация автомата призвана увеличить объем продаж огнестрельного оружия другими странами, так как это его являлось первоначальной целью разработки. Основными странами-закупщиками не только АК-105, но и всех автоматов этой серии являются:

  • Венесуэла.
  • Индия.
  • Армения.
  • Саудовская Аравия.
  • Казахстан.
  • Индонезия.

В этих странах закупка российского оружия поставлена «на поток» и не ограничивается одним лишь автоматом Калашникова.

Основные ТТХ АК-105

В списке, приведенном ниже, указаны только базовые характеристики данного типа стрелкового оружия, которые так или иначе, выделяют его из серии АК:

  • максимальная прицельная дальность, м — 500;
  • начальная скорость пули, м/с — 840;
  • удельный вес пули, г — 3,42;
  • масса оружия без магазина, кг — 3;
  • масса магазина, кг — 0,23;
  • максимальная вместимость магазина, патронов — 30;
  • общая длина оружия, мм — 824;
  • общая длина оружия с примкнутым полимерным прикладом, мм — 586;
  • применяемый боеприпас — 5,45х39.

Стоит отметить, тот факт, что автоматы Калашникова, бесспорно, являются гордостью оружия России, однако, со стороны государства и армии на эти автоматы не было крупных заказов либо, каких-то задач по созданию нового оружия с особыми характеристиками. Образцы сначала разрабатывались, а потом предоставлялись Министерству Обороны на рассмотрение. Так было и в случае с 100-й серией, которая пользуется исключительной популярностью во всём мире. Изобретение Михаила Тимофеевича Калашникова участвовало во всех вооружённых конфликтах современности, а количества выпущенных автоматов хватило бы для того, чтобы вооружить без преувеличения, весь мир. Говоря о надёжности можно заключить — АК-105 ничуть не уступает своим более ранним версиям и успешно применяется в спецоперациях, когда требуется быстрое физическое устранение противника, особенно в сложных погодных условиях, в которых во внутренние механизмы оружия могут попасть посторонние объекты в виде песка, грязи и т. д. Даже в этом случае автомат продолжает исправно вести огонь и защищать своего владельца.

Похожее

lockwork.ru

Автомат Калашникова АК-101 / АК-102 / АК-103 / АК-104 / АК-105 - Россия - Автоматы - Каталог статей

Автомат Калашникова АК-101 / АК-102 / АК-103 / АК-104 / АК-105

Распад Советского Союза в 1991 году привел к коренному изменению политико-экономической ситуации в России, что в свою очередь повлияло на коренной пересмотр военной политики.

С началом перехода экономики на рельсы новых рыночных отношений Российская оборонная промышленность была отброшена на многие годы, если не на десятилетия, назад. Государство уже не нуждалось в новейших разработках вооружения и военной техники для своих Вооруженных сил, поэтому оборонные предприятия были вынуждены сами в одиночку бороться за выживание. В полной мере чашу суровых испытаний хлебнули и ижевские оружейники, чья продукция в течение нескольких лет практически не была востребована Вооруженными силами России. Ниша в международной торговле оружием, которую длительное время успешно занимал СССР, за два-три года успела стремительно сократиться. Традиционные поставки автоматов Калашникова калибра 7,62 и 5,45 мм на экспорт в страны третьего мира также были экономически нецелесообразны, поскольку бывшие союзники по Варшавскому Договору, а также восточный сосед – Китай заполонили международный рынок более дешевым аналогичным оружием своего собственного производства.

Российской оборонной промышленности требовалось заново завоевывать рынки сбыта военной продукции. И здесь конструкторам Ижевского машиностроительного завода пришлось проявить завидную смекалку. Они проанализировали экспортные возможности и объемы потребления подобных образцов на международном рынке оружия.

АК-101 (сверху)
АК-102 (снизу)

В результате достаточно крупных научных разработок, проведенных специалистами "Ижмаша", на свет появилось первое семейство коммерческого оружия – автоматы Калашникова "сотой" серии – АК-101, АК-102, АК-103, АК-104, АК-105, вобравшие в себя все лучшее из автоматов АК, АКМ, АК-74 и АК-74М.

Новое оружие было рассчитано на использование наиболее распространенных автоматных патронов: 5,45х39 мм, 5,56х45 мм НАТО, 7,62х39 мм.

Новые автоматы "сотой" серии имеют прежнюю, хорошо зарекомендованную конструктивную схему общеизвестных автоматов Калашникова: автоматику, основанную на использовании давления пороховых газов, отводимых из канала стенки ствола, запирание, осуществляемое поворотом затвора на два боевых упора, ударно-спусковой механизм куркового типа с вращающимся курком, спусковой механизм, позволяющий вести одиночный и непрерывный огонь. По устройству и работе основных узлов и механизмов автоматы 100-й серии практически ничем не отличаются от предыдущей модели – АК-74М. Однако были введены незначительные изменения в конструкции магазина, затвора и ствола, связанные с использованием патронов 5,56х45 НАТО и 7,62х39.

Самыми оригинальными и не только в "сотой", а во всем оружии семейства Калашниковых стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. В этих автоматах за счет небольшого увеличения общей длины (на 100 мм по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте относительно казенного среза ствола, что и в АК-74, позволив таким образом использовать на всех автоматах серии "100" унифицированные подвижную систему и прицельные приспособления.

АК-101 приклад сложен


Этот "калашников" нового поколения создан в первую очередь для экспорта. Являясь по сути все тем же АК-74 (с некоторыми улучшениями) он использует стандартный патрон НАТО 5,56х45.Для продажи на Западе и в страны третьего мира под наиболее распространенный 5,56-мм НАТО малоимпульсный патрон SS 109 были разработаны две модели нового автомата Калашникова АК-101 (стандартный) и АК-102 (малогабаритный). В малогабаритном автомате АК-102 ствол укорочен по сравнению с АК-74 / АК-74М всего на 100 мм, что позволило сохранить стандартную компоновку газовой камеры, а не переносить ее назад, как в АКС-74У. Это обусловило, в свою очередь, сохранение стандартного затворного узла и прицельных приспособлений. В отличие от большинства автоматов калибра 5,56-мм, имеющих ствол с шестью канавками, АК-101 и АК-102 сохранили ствол с четырьмя канавками, что унифицирует производство с автоматами Калашникова калибра 5,45 и 7,62-мм. Самым заметным внешним отличием этих автоматов является форма пластмассового магазина, гораздо более прямого, чем магазины под советские патроны калибра 5,45 или 7,62-мм.

АК-102 с принадлежностями

Продолжение серии "Калашниковых под НАТОвский патрон". Имеют, по сравнению с АКС-74У, несколько лучшие характеристики, главным образом за счет более длинного ствола.

Назад, в будущее (или вперёд в прошлое)... Возвращение старого доброго патрона 7,62х39 вызвано выявлением ряда слабых сторон у малоимпульсных патронов 5,45х39 в ходе ряда конфликтов последних лет. Обладающий большей огневой мощью чем AK-74, этот автомат использует массу современных технологий. АК не умер 🙂

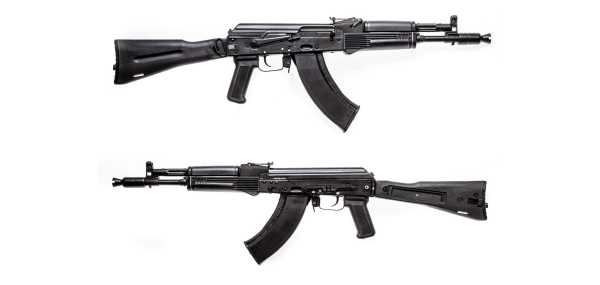

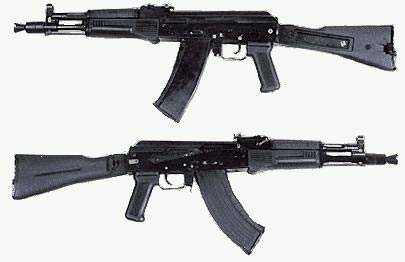

АК-103 (сверху)
АК-104 (снизу)

Одновременно с этим, поскольку на международном оружейном рынке основную конкуренцию натовским патронам составлял один из наиболее популярных в мире советский 7,62-мм автоматный патрон образца 1943 года, конструкторы "Ижмаша" создали еще два автомата АК-103 (стандартный) и АК-104 (малогабаритный), рассчитанные под патроны 7,62х39 мм, пуля которого обладает высоким останавливающим действием и более низкой по сравнению с пулями патронов 5,56х45 и 5,45х39 склонностью к рикошетам.

АК-104 приклад сложен


АК-104 приклад сложен
Кроме того, на базе автоматов АК-102 и АК-104 для Российских Вооруженных сил и правоохранительных органов был разработан 5,45-мм малогабаритный автомат АК-105, обладающий всеми достоинствами экспортных моделей автомата Калашникова, но в тоже время многократно превосходящий по боевым характеристикам автомат АКС-74У, для замены которого он предназначался.

При изготовлении автоматов Калашникова "сотой" серии были широко применены современные технологии и материалы.

Значительное количество деталей, включая основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовую камеру, нижнюю антабку, защелку фиксатора приклада и другие, изготовлены методом точного литья.

Металлические детали защищены от коррозии специальным покрытием.

Из конструкций автоматов "сотой" серии (аналогичной модели 5,45-мм автомата Калашникова – АК-74М) полностью исключены деревянные детали. Приклад и цевье у всех образцов выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие получило у американцев название "черный калашников". Материал из которого выполнены приклад и цевье обладает большей прочностью и меньшим весом по сравнению с деревом, не подвержен воздействию биологических вредителей и не теряет своих свойств при очень длительном хранении.

На левой стороне ствольной коробки автоматов установлена универсальная планка для крепления оптических, ночных и коллиматорных прицелов.

На полноразмерных (стандартных) вариантах автоматов "сотой" серии предусмотрены посадочные места для присоединения 40-мм подствольного гранатомета и штык-ножа.

Мощный дульный тормоз обеспечивает высокую кучность автоматической стрельбы за счет уменьшения увода автомата от точки прицеливания и снижения энергии отдачи при выстреле.

Питание оружия осуществляется из штатных магазинов емкостью на 30 патронов. К АК-103 и АК-104 подходят магазины от серии АК-47 и АКМ, к АК-105 – от семейства АК-74. В АК-101 и АК-102 под патрон 5,56х45 мм НАТО используются видоизмененные гораздо более прямые магазины, чем магазины под советские патроны калибра 5,45 или 7,62-мм. Магазины изготавливаются из пластмассы, армированной стеклонитью. Крышка и горловина магазинов - металлические. По мнению разработчиков, такое сочетание материалов в конструкции магазина оптимально с точки зрения обеспечения его максимальной прочности и долговечности.

Все автоматы «100» серии, как обычные, так и малогабаритные имеют пластмассовые складывающиеся на левую сторону приклады аналогичные используемым в АК-74М. Приклад этой конструкции обладает рядом преимуществ: он несколько легче, при носке меньше цепляется за элементы формы одежды солдата и другие препятствия, позволяет разместить внутри себя пенал с принадлежностью. Ослабление клепаных соединений приклада и его деформация при падениях автомата в пластмассовом исполнении полностью исключены. Наличие складывающегося приклада обеспечивает удобство обращения с оружием при передвижении на марше, транспортировке и десантировании, при этом имеется возможность ведения стрельбы со сложенным прикладом.

За счет унификации многих узлов очень высока ремонтопригодность автоматов "сотой" серии. При их производстве практически полностью исключена индивидуальная подгонка узлов и деталей.

По характеристикам схож с АК-102. Продолжение серии "Калашниковых под НАТОвский патрон". Имеют, по сравнению с АКС-74У, несколько лучшие характеристики, главным образом за счет более длинного ствола.

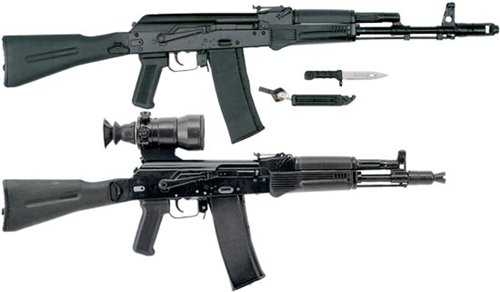

АК-74М (сверху)
АК-105 (снизу)

Имеет аналогичные характеристики с АК-104 - отличие только в калибре (у АК-105 - калибр 5,45)

Специально для удовлетворения потребностей правоохранительных органов, различных военизированных охранных структур и для экспорта созданы самозарядные варианты автоматов АК-101-1, АК-102-1, АК-103-1 и АК-104-1 с упрощенной конструкцией ударно-спускового механизма, из которого были исключены замедлитель и автоспуск с осью. Из этого оружия возможно ведение только одиночной стрельбы. Переводчик имеет только два положения: предохранитель и одиночная стрельба.

АК-105 приклад сложен

Кроме того, специально для удовлетворения экспортных потребностей в конце 1990-х годов были востребованы давние разработки ижевских оружейников, направленные на введение в конструкцию автоматов Калашникова механизма отсечки очереди по 3 выстрела. Ранее эти предложения были обоснованно отклонены ГРАУ из-за того, что введение механизма отсечки очереди при темпе стрельбы необходимо только в образцах автоматического оружия с высоким темпом стрельбы (1500 – 1800 выстр/мин). Для автоматов АК, чей темп стрельбы не превышает 600 – 700 выстр/мин, подобное устройство совершенно нецелесообразно, поскольку не дает увеличения эффективности стрельбы, но в то же время существенно усложняет их конструкцию. Кроме того, механизм отсечки очереди влияет на неоправданное повышение стоимости изготовления и нарушает унификацию оружия семейства Калашникова.

Тем не менее, в 1999 году "Ижмаш" представил модернизированные варианты автоматов "сотой" серии: АК-101-2, АК-102-2, АК-103-2, АК-104-2 и АК-105-2, оснащенные ударно-спусковым механизмом с отсечкой очереди по три выстрела. Причем механизм отсечки очереди выполнен с обеспечением максимальной унификации деталей ударно-спускового механизма.

Схема ударно-спускового механизма,
допускающего ведение огня
фиксированными очередями по 3 выстрела:
1 - автоспуск; 2 - курок; 3 - спусковой крючок; 4 - шептало;
5 - переводчик; 6 - коромысло; 7 - сектор; 8 - защелка отсечки.

Механизм отсечки очереди по 3 выстрела представляет собой единую сборку и устанавливается на левой цапфе сектора переводчика. Отсчет выстрелов производится сектором отсечки (храповиком), который приводится в действие поворотным рычагом при откате и накате подвижных частей автомата. Сектор отсечки удерживает шептало в нижнем положении и освобождает его после третьего выстрела. При этом шептало перехватывает курок и стрельба прекращается. Переводчик автомата имеет 4 положения: предохранитель, автоматическая стрельба - «А», автоматическая стрельба с отсечкой очереди - «3», одиночна стрельба - «1». Основной вид стрельбы из такого оружия - автоматическая стрельба короткими очередями до 3-х выстрелов, положение переводчика - «3». При определенном навыке стрелка возможна стрельба одиночными выстрелами или беглая стрельба короткими очередями, при этом нет необходимости устанавливать переводчик режимов огня в другие положения.

Автоматы Калашникова "сотой" серии разработки Ижевского машиностроительного завода в полной мере восприняли все лучшие черты своих предшественников, а в отдельных вопросах превзошли их. Так, испытания новых автоматов на безотказность работы показали, что заданные ранее характеристики, допускавшие 0,2% задержек при стрельбе, значительно превзойдены. В условиях заводских испытаний автоматы выдерживали до 10-15 тысяч выстрелов. Стрельба прекращалась из-за полного износа ствола, а поломок других деталей зафиксировано не было, их механизм оставался полностью работоспособным. Применение в новых автоматах перспективных материалов и покрытий благотворно сказались на сохраняемости оружия. Пластмассы и фосфато-лаковое покрытие металлических частей  автоматов позволили разработчикам определить крайне низкий уровень требований к складам и базам хранения, которые не предусматривают специальных мер по созданию в них благоприятного микроклимата.


АК-101
АК-102
АК-103
АК-104
АК-105
Калибр, мм
5.56х45 НАТО
5.56х45 НАТО
7.62х39
7.62х39
5.45x39
Длина, мм
прикладразложен
прикладсложен
934
705
824
586
934
705
824
586
824
586
Длина ствола, мм
415
314
415
314
314
Вес без патронов, кг
3.6
3.2
3.6
3.2
3.2
Магазин, кол. патронов
30
30
30
30
30
Начальная скорость пули, м/с
910
850
715
670
840
Прицельная дальность стрельбы, м
1000
500
1000
500
500
Темп стрельбы, выстр/мин
600
600
600
600
600

Общие характеристики у автоматов серий АК-74М, АК-101, АК-103, АК-102, АК-104, АК-105
Ствол: хромированный канал и патронник, 4 правосторонних нареза.
Комплект поставки: автомат, 4 магазина, штык-нож, инструмент для частичной разборки и чистки, шомпол, масленка, ремень переносной, чехол, руководство по эксплуатации.
Дополнительные принадлежности: оптический прицел, прибор ночного видения.




calibr.ucoz.ru

АК 104 - характеристики, фото, ттх автомата

Назначение

Автомат Калашникова АК-104 - персональное оружие военнослужащих, бойцов специальных подразделений и охранных предприятий. Предназначен для поражения живой силы противника.

Интересно знать: сотая серия изначально была ориентирована на экспорт. Оружие этой марки применялось во всех вооруженных конфликтах на постсоветском пространстве, а также в войнах в Ливии и Сирии.

Устройство и принцип работы

Автомат спроектирован на базе АК 74М и является прямым потомком легендарного АКМ. Механизм автоматики и газовый двигатель те же, главное отличие - ствол у АК 104 укорочен на 101 миллиметр. Изделие имеет пламегаситель.

Энергия пороховых газов кроме произведения выстрела расходуется на перезаряд орудия. Газы посредством поршня толкают затворную раму назад. При этом поворачивается затвор, стреляная гильза смещается и выбрасывается через специальное окно. Одновременно с этим взводится курок.

После этого затворная рама под действием пружины движется в обратную сторону. Затвор забирает из магазина новый патрон и помещает его в патронник. Оружие готово к следующему выстрелу. Такие особенности, как малый вес затвора, тяжелая затворная рама и размещение деталей в ствольной коробке позволяют механизму работать даже при сильном загрязнении, что является визитной карточкой автомата Калашникова.

Орудие имеет складной приклад. Это делает солдата более мобильным и облегчает перемещение в сложных условиях. При этом стрелять из автомата можно прямо при сложенном прикладе.

При изготовлении таких деталей, как приклад и цевье, а также рукоятка и магазин применены современные ударопрочные полимеры. Металлические детали имеют специальное покрытие, предотвращающее коррозию. Боковая планка дает возможность установить оптический прицел.

Интересно знать: российская армия не сразу "расчухала" новую модель. Постановление о принятии на вооружение было подписано спустя несколько месяцев обивания порогов министерства обороны. За рубежом к тому времени уже давно покупали автоматы только "сотой" серии, включая 104-й.

Варианты исполнения

Сточетвертый выпускается в двух модификациях - АК 104-1 и АК 104-2. АК 104-1 имеет ударно-спусковое устройство упрощенной конструкции. Стрельба возможна только одиночными выстрелами из-за отсутствия автоспуска с осью.

Модель АК 104-2 имеет усовершенствованное ударно-спусковое устройство, позволяющее вести стрельбу в трех режимах - "А", "3" и "1". Режим "А" соответствует полностью автоматической стрельбе, "3" - режим огня очередями по три выстрела. Режим "1" нужен для ведения огня одиночными выстрелами.

Тактико-технические характеристики АК-104

  • Калибр: 7,62 мм
  • Длина с разложенным прикладом: 824 мм
  • Длина со сложенным прикладом: 568 мм
  • Вес: 3200 г
  • Прицельная дальность: 500 м.
  • Скорострельность при одиночной стрельбе: 40
  • Скорострельность при стрельбе короткой очередью: 100
  • Темп стрельбы: 600 выстрелов в минуту

Стрельба из АК-104

Заключение

Создавая эту модель, ижевские оружейные инженеры одним выстрелом убили двух зайцев. С одной стороны, автомат компактнее и легче своих собратьев, с другой стороны модель полностью унифицирована по конструкции и запчастям с другими изделиями сотого семейства, что облегчает его обслуживание и ремонт. Возможно именно поэтому АК-104 завоевывает популярность во все мире.

Штурмовые винтовки

www.armoury-online.ru

Автомат Калашникова АК-101, АК-102, АК-103, АК-104, АК-105 (Россия)

Страница 1 из 2


Всвязи с переходом российской экономики на рыночные "рельсы", оружейникам "ИжМаш" пришлось искать новые возможности по сбыту своей продукции. Чтобы охватить большую часть потенциальных заказчиков, конструкторами "Ижмаш" в инициативном порядке была разработана новая серия автоматов под штатные НАТО-вские патроны. В результате этих разработок была создана коммерческая серия автоматов Калашникова – АК-101, АК-102, АК-103, АК-104, АК-105.

Новые автоматы "сотой" серии имеют прежнюю, хорошо зарекомендованную конструктивную схему общеизвестных автоматов Калашникова: автоматику, основанную на использовании давления пороховых газов, отводимых из канала стенки ствола, запирание, осуществляемое поворотом затвора на два боевых упора, ударно-спусковой механизм куркового типа с вращающимся курком, спусковой механизм, позволяющий вести одиночный и непрерывный огонь.

По устройству и работе основных узлов и механизмов автоматы 100-й серии практически ничем не отличаются от предыдущей модели – АК-74М. Однако были введены незначительные изменения в конструкции магазина, затвора и ствола, связанные с использованием патронов 5,56х45 НАТО и 7,62х39.

Самыми оригинальными и не только в "сотой", а во всем оружии семейства Калашниковых стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. В этих автоматах за счет небольшого увеличения общей длины (на 100 мм по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте относительно казенного среза ствола, что и в АК-74, позволив таким образом использовать на всех автоматах серии "100" унифицированные подвижную систему и прицельные приспособления.

Приклад и цевьё новых автоматов выполнены из ударопрочного стеклонаполненного полиамида чёрного цвета. Основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовая камера, нижняя антабка, защелка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Укороченные автоматы оснащены измененной прицельной планкой (разметка только до 500 м).

При изготовлении автоматов Калашникова "100" серии широко используются современные технологии и материалы. Значительное количество деталей, включая основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовую камеру, нижнюю антабку, защелку фиксатора приклада и другие, изготовлены методом точного литья. Из конструкций автоматов "сотой "серии (аналогичной лучшей модели 5,45-мм автомата Калашникова — АК-74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие получило у американцев название "черный калашников".

За счет унификации многих узлов очень высока ремонтопригодность автоматов "100" серии. При их производстве практически полностью исключена индивидуальная подгонка узлов и деталей.

На всех вариантах имеются посадочные места для установки подствольного гранатомёта или штыка, и боковая планка для установки оптических или ночных прицелов. Для стрельбы и наблюдения в условиях, естественной ночной освещенности к автоматам присоединяются ночные стрелковые прицелы НСПУ, НСПУМ. Мощный дульный тормоз обеспечивает высокую кучность автоматической стрельбы за счет уменьшения увода автомата от точки прицеливания и снижения энергии отдачи при выстреле.

Питание оружия осуществляется из штатных магазинов емкостью на 30 патронов. К АК-103 и АК-104 подходят магазины от серии АК-47 и АКМ, к АК-105 – от семейства АК-74. В АК-101 и АК-102 под патрон 5,56х45 мм НАТО используются видоизмененные гораздо более прямые магазины, чем магазины под советские патроны калибра 5,45 или 7,62-мм. Магазины изготавливаются из пластмассы, армированной стеклонитью. Крышка и горловина магазинов - металлические. По мнению разработчиков, такое сочетание материалов в конструкции магазина оптимально с точки зрения обеспечения его максимальной прочности и долговечности.

Все автоматы «100» серии, как обычные, так и малогабаритные имеют пластмассовые складывающиеся на левую сторону приклады аналогичные используемым в АК-74М. Приклад этой конструкции обладает рядом преимуществ: он несколько легче, при носке меньше цепляется за элементы формы одежды солдата и другие препятствия, позволяет разместить внутри себя пенал с принадлежностью. Ослабление клепаных соединений приклада и его деформация при падениях автомата в пластмассовом исполнении полностью исключены. Наличие складывающегося приклада обеспечивает удобство обращения с оружием при передвижении на марше, транспортировке и десантировании, при этом имеется возможность ведения стрельбы со сложенным прикладом.

В комплекте поставки входят: масленка, ремень для ношения оружия и принадлежность.

Автомат Калашникова АК-101 (Индекс ГРАУ — 6П43) — это незначительно модифицированная модель выпускающегося в настоящее время заводом «Ижмаш» автомата АК-74М. Автомат специально разработан как экспортный вариант автомата АК74М, и отличается от него казённой частью и использованием патрона НАТО калибром 5,56 мм (SS109). В отличие от большинства автоматов калибра 5,56-мм, имеющих ствол с шестью канавками, АК-101 сохранил ствол с четырьмя канавками, что унифицирует производство с автоматами Калашникова калибра 5,45 и 7,62-мм.

Самым заметным внешним отличием является форма пластмассового магазина, гораздо более прямого, чем магазины под советские патроны калибра 5,45 или 7,62-мм. Автомат АК-101 поставляется со стандартным набором принадлежностей для чистки в небольшом цилиндрическом пенале.

Наличие складывающегося приклада обеспечивает удобство обращения с оружием при передвижении на марше, транспортировке и десантировании, при этом имеется возможность ведения стрельбы со сложенным прикладом.

В конструкции применены современные материалы. Приклад, магазин, цевье, ствольная накладка и пистолетная рукоятка изготовлены из пластмассы и обладают высокой ударопрочностью и стойкостью к внешним воздействиям. Применение защитных покрытий обеспечивает высокую коррозийную стойкость металлических деталей.

На АК101 предусмотрены посадочные места для присоединения 40-мм подствольного гранатомета или штыка-ножа и боковая планка для установки оптических или ночных прицелов.

Дульный тормоз обеспечивает высокую кучность автоматической стрельбы за счет уменьшения увода автомата от точки прицеливания и снижения энергии отдачи при выстреле.

Имеющаяся на предприятии система контроля качества, включающая всесторонние испытания, обеспечивает высокое качество АК101.


Автомат Калашникова АК-102
Автомат Калашникова АК-102 является индивидуальным оружием армейских и специальных подразделений. От автомата АК-101, имеющего тот же калибр, его отличают укороченный ствол и наличие пламегасителя. В малогабаритном автомате АК-102 ствол укорочен по сравнению с АК-74 / АК-74М всего на 100 мм, что позволило сохранить стандартную компоновку газовой камеры, а не переносить ее назад, как в АКС-74У. Это обусловило, в свою очередь, сохранение стандартного затворного узла и прицельных приспособлений. Это - так называемый промежуточный вариант. Он короче стандартного, но длиннее АКС-74У. Увеличение длины ствола и усовершенствование компоновки отдельных узлов здесь способствовало улучшению кучности стрельбы и вероятности попадания по сравнению с АКС-74У. Но, прежде всего, это существенно повысило надежность работы автоматики изделия. Прицел АК-102 нарезан только до 500 м, что согласуется со стандартами стран НАТО. Возможна установка пламегасителей от АК-74, АК-74М или от АКС-74У.


Автомат Калашникова АК-103 (Индекс ГРАУ — 6П45)
Этот автомат также является модификацией автомата АК-74М и по своей конструкции практически аналогичен автомату АК-101, но расчитан под патрон НАТО 7,62 мм (7,62?39 мм М43), пуля которого обладает высоким останавливающим действием и более низкой по сравнению с пулями патронов 5,56х45 и 5,45х39 склонностью к рикошетам.
Автомат АК-103 имеет пластмассовую отделку и приклад, складывающийся вперед вдоль левой стороны ствольной коробки. Приклад имеет желоб справа; антабка закреплена на утончении. Пластмассовая пистолетная рукоятка рифленая, на цевье имеются глубокие насечки и большое скругленное утолщение для удобства держания.

Прицел градуирован на 1000 м, на левой стороне ствольной коробки имеется скоба для установки оптического или электронно-оптического прицела. Изменена конструкция блока отвода части пороховых газов, ставшего значительно более угловатым, чем у первой модели АК/АКМ; усовершенствован длинный цилиндрический дульный тормоз-компенсатор. Два ушка позволяют устанавливать штык-нож даже при снятом компенсаторе. Стандартный набор принадлежностей включает в себя ремень, масленку и набор приспособлений для чистки в небольшом цилиндрическом контейнере. Дополнительно возможна поставка сумки стремя пустыми магазинами.


Автомат Калашникова АК-104
Выпускаемый в настоящее время автомат АК-104 является короткоствольной модификацией АК-103, его отличают укороченный ствол и наличие пламегасителя. По сути своей это автомат АК-103 с укороченным стволом, имеющий такую же пластмассовую отделку и складывающийся приклад. Имеет, по сравнению с АКС-74У, несколько лучшие характеристики, главным образом за счет более длинного ствола. Приклад, цевье, пистолетная рукоятка и магазин изготовлены из стеклонаполненного полиамида. Дульный тормоз, примыкающий вплотную к комбинации мушка - газоотводная трубка, состоит из вложенных один в другой двух цилиндров, заканчивающихся коротким коническим пламегасителем. Шомпол крепится под стволом, но ушко для установки штыка отсутствует. Прицел градуирован на 500 метров, возможна установка оптических и электронно-оптических прицелов на скобу на ствольной коробке. АК-104, как правило, укомплектован ремнем, масленкой и небольшим пластмассовым пеналом для чистящих принадлежностей.

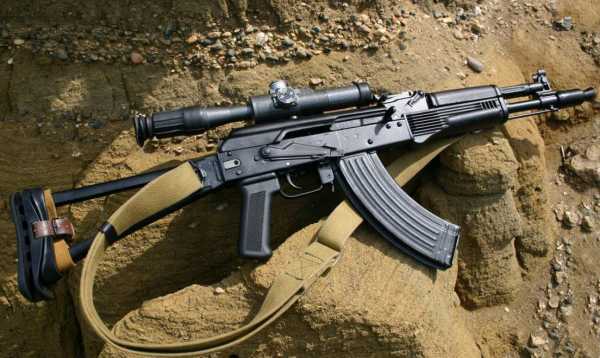

Автомат Калашникова АК-105
На базе автоматов АК-102 и АК-104 для Российских Вооруженных сил и правоохранительных органов был разработан 5,45-мм малогабаритный автомат АК-105, обладающий всеми достоинствами экспортных моделей автомата Калашникова, но в тоже время многократно превосходящий по боевым характеристикам автомат АКС-74У, для замены которого он предназначался. За исключением казенной части, этот автомат с укороченным стволом в основном такой же, как и разработанный под патрон 7,62х39 автомат АК-104. У него пластмассовая отделка и прицел с градуировкой на 500 м. Автомат АК-105 легко отличить от 7,62-мм аналога по магазину, имеющему значительно более спрямленную форму.


ПерваяПредыдущая 1 2 Следующая > Последняя >>

www.dogswar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
