как сделать своими руками, чертеж и методы изготовления, правила выбора и заточки инструмента

Топор является одним из древнейших инструментов, используемых человеком в своей деятельности. Он прошёл долгий путь, сопровождая эволюцию человека от каменного прапращура до современного изделия из стали самого высокого качества. Область применения этого инструмента имеет самый широкий диапазон как на всякого рода промышленных производствах, так и в домашнем употреблении. Необходимость его использования не уменьшится и в ближайшем будущем.

Общие краткие сведения о топорах

Классификация инструмента

В зависимости от области применения они могут иметь различную форму конструкции и размер.

Специализацию этого инструмента допустимо классифицировать следующим образом:

  1. Топор лесорубов.
  2. Большой и малый плотницкий топор.
  3. Колун для заготовки дров.
  4. Туристский или охотничий походный топорик.
  5. Топорик для кухни.
  6. Всякого вида сувенирные топоры, имитирующие древнее боевое оружие.
  7. Спортивный томагавк для метания по мишеням.
  8. Топор пожарных.
  9. Топор мясника.

Некоторые конструктивные отличия

Специализация может порождать некоторые конструктивные отличия топоров, но в основном любой из них состоит из двух частей: рабочей рубящей металлической части и присоединяемой к ней рукоятки, называемой топорищем. Топорище в основном выполняется из дерева.

Некоторые модели туристских и кухонных образцов могут быть выполнены полностью из металла с деревянными или пластиковыми накладками для придания плоской металлической ручке необходимой формы.

Инструмент лесорубов отличается закруглённым лезвием и удлинённым топорищем. Его чаще всего используют для заготовки хвороста из веток. Для заготовки дров из поленьев применяется особый вид топора колун. Его металлическая часть более массивная, чем у обычных топоров, и имеет более тупой угол заострённой рубящей части.

Более длинное топорище имеет и орудие пожарных. К тому же у подобных топоров может существенно отличаться и тыльная сторона металлической части, называемая обухом. У обычных инструментов она просто плоская, а у пожарных эта часть может быть выполнена в виде крюка или острого узкого клина.

Обух кухонного топорика обычно выполняется в виде молоточка для отбивки мяса, а топорище с круглым поперечным сечением изготовляется на токарном станке.

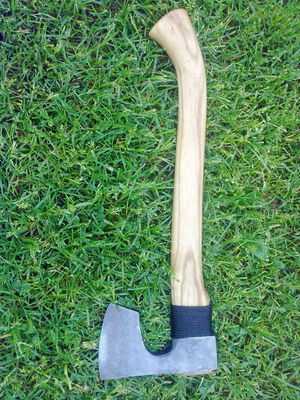

Плотницкие топоры

Эта разновидность топоров, вероятно, наиболее используемая в мире. Даже при современных технологиях ни одно строительство не обойдётся без подобного древнего инструмента. Универсальность его уникальна.

Плотницкие топоры бывают большие, их используют для оттёски брёвен, для устройства всякого рода зарубок при строительстве деревянных домов и других сооружений.

Малые топорики, которые используют для более мелких работ.

Рубящее лезвие у плотницких топоров обычно ровное и очень острое.

Топорище бывает различных видов. Его форма в целом зависит от личных предпочтений владельца, направленных в основном на удобство работы с подобным инструментом. Зачастую хороший топор — лицо плотника, как специалиста. Хороший мастер дорожит этим инструментом сильнее, чем любым другим. Поэтому никогда не пользуется покупным топорищем, а изготавливает его лично для себя. Впрочем, в умелых руках менять его приходится очень редко.

Изготовление топорища

Методы изготовления

Для обычного человека пользоваться топором приходится чаще всего при работе на дачном участке. Здесь наряду с присущими для такого инструмента работами не очень квалифицированные работники применяют для различных работ. Поэтому топорища, как правило, не выдерживают продолжительного использования, и менять их приходится довольно часто.

Наиболее подходящим материалом для рукоятки является берёза. Это прочный, относительно лёгкий и гладкий для работы с ним материал. Для рачительных хозяев будет полезно разместить березовые бруски для просушки. Сушить берёзу следует долго, не менее 3−5 лет, и обязательно вне воздействия солнечных лучей. Для изготовления хорошего топорища потребуется именно хорошо просушенная берёза. Иначе она будет усыхать в самом топоре, рукоятка начнёт болтаться, что может привести к значительным неудобствам в работе и травматизму.

Существует несколько различных способов, как сделать правильно топорище. Но все их можно разделить в зависимости от технологической вооружённости:

  1. С помощью электрических деревообрабатывающих механизмов (циркулярная пила, строгальный станок, различного вида шлифовки).

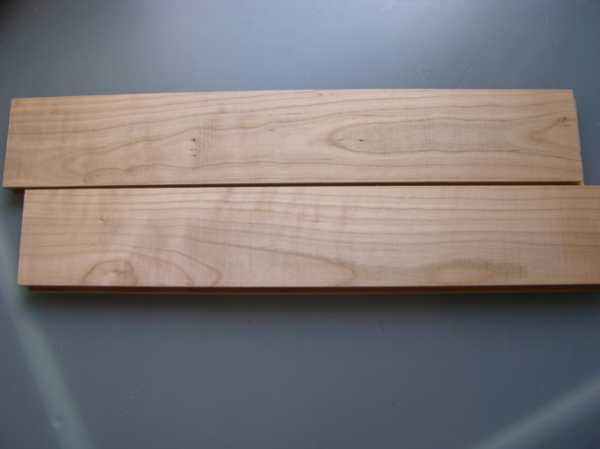

  2. Вручную из готовых досок при помощи рубанка, рашпиля и так далее.
  3. Вручную из берёзового бревна.
  4. При минимуме инструментов.

Технологичное изготовление топорища

Первым делом на деревообрабатывающих станках вырезается необходимая заготовка. Все её размеры (ширина, толщина и длина) делаются с небольшим запасом для дальнейшей корректировки.

Толщина и ширина определяются по размерам входного отверстия топора, которое называется проушина и находится снизу. Необходимо помнить, что верхнее выходное отверстие гораздо шире нижнего, и путать их при произведении замеров нельзя.

Для удобства дальнейшей обработки заготовку целесообразно сострогать на строгальном станке, чтобы сделать её сечение приближённым к треугольной форме с острым углом внизу будущего топорища. При помощи картонного шаблона на заготовку наносится чертёж топорища выбранной формы. Шаблон можно изготовить, сделав чертёж по размерам старого сломавшегося инструмента, или же найти подходящую форму топорища в источниках специализированной литературы или интернете.

Вырезать закруглённые места удобнее всего при помощи электрического лобзика. Далее, сглаживают все углы при помощи широкой стамески и делают предварительную шлифовку изделия. Обрабатывать его полностью до рабочего состояния не стоит, потому что при непосредственном соединении с металлической частью инструмента, когда применяются значительные усилия и удары, дерево может расколоться, и вся работа по окончательной доводке окажется проделанной зря.

Механическую шлифовку следует производить на плоском шлифовальном круге. Использовать обычный точильный каменный диск не эффективно. Диск лучше изготовить специальный, с тем же отверстием в центре, что и у соответствующего точильного камня.

Материал для круга лучше использовать из твёрдого электроизоляционного пластика, толщиной не менее 5 мм. На него наклеивается наждачная бумага с помощью клея ПВА. Следует знать, что бумагу нужно использовать только водостойкую. Простая быстро разорвётся. К тому же круг, оклеенный водостойкой наждачной бумагой, можно мыть от налёта древесной пыли горячей водой. Поэтому, если подобный круг делать из фанеры, то мыть его будет проблематично. Фанера может деформироваться под воздействием воды.

На таком круге будет удобно шлифовать ровные и выпуклые части топорища, в особенности ту часть, которая вставляется внутрь топора. Делать это необходимо очень равномерно, чтобы не прослабить толщину деревянной детали.

Для шлифования внутренних закруглений хорошо иметь вертикальную шлифовку. Оборудование для неё тоже можно изготовить самостоятельно. Для этого потребуется выточить на токарном станке деревянный цилиндр со сквозным внутренним отверстием, соответствующим валу используемого двигателя, и оклеить его снаружи водостойкой наждачной бумагой.

Готовый цилиндр следует плотно надеть на вал вертикально установленного двигателя. Для шлифования именно топорища диаметр цилиндра не столь важен, но толщина стенок от внутреннего отверстия до внешней поверхности должна быть достаточно массивной, не менее 10−15 мм.

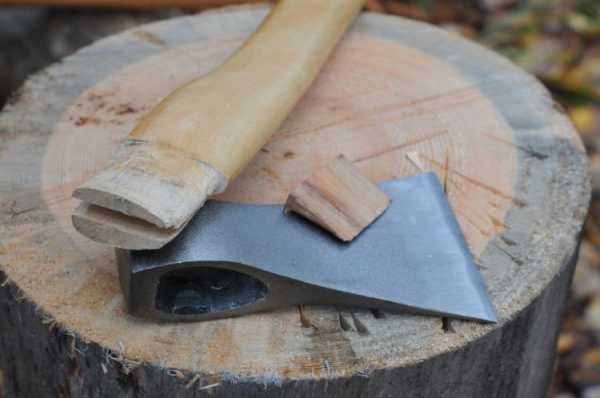

Насадка топора

Верхний край топорища, который должен вставляться внутрь топора, делается немного конусным, чтобы он вошел достаточно плотно. Перед этим на торце прочерчиваются перпендикулярные осевые линии, чтобы в процессе работы, ориентируясь на их расположение, не закосить заготовку в какую-либо сторону.

Перед окончательным насаживанием топора делается пропил под клин. Глубина его не должна превышать ширину самого топора.

Как правильно насадить топор на топорище, показано на рисунке:

Деревянный клин допустимо изготовить из другой, более мягкой породы дерева, которая более подвержена сжатию, чем берёза. Чтобы клин не выскакивал из топорища даже при малейшем усыхании, целесообразно смазать его водостойким клеем. Это необходимо на случай попадания топора в воду.

После деревянного можно дополнительно расклинить ещё и металлическим клином. Такие клинья специально выковывают в кузнице, делая зарубки по его граням для лучшего сцепления с деревом.

Случается, что верхнее отверстие топора больше нижнего не только по толщине, но и по ширине. Сбоку вставленного топорища остаются небольшие просветы, в которые тоже приходится вбивать дополнительные деревянные клинья.

Если соединение топора с топорищем прошло благополучно, переходят к окончательной доводке дерева с помощью более мелкозернистой наждачной бумаги. Этот процесс делается вручную.

Красить обработанное топорище не рекомендуется. В целях защиты от влаги допустимо пропитать его несколькими слоями олифы.

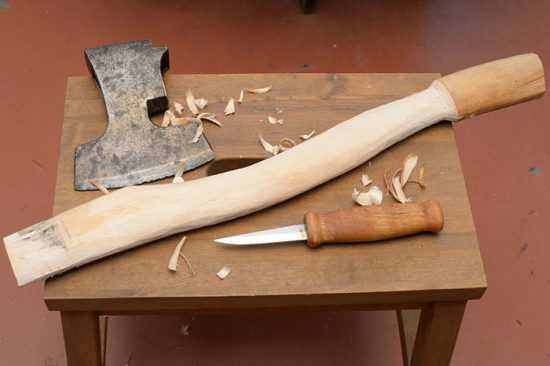

Изготовление топорища вручную

При кажущейся сложности этого процесса изготовить топорище без использования электрифицированного оборудования вполне по силам более или менее мастеровому хозяину. Особенно если есть в наличии доски подходящего размера. Если досок нет, то заготовку на топорище можно выколоть из берёзового бревна. Полено для этих целей следует подобрать по возможности без сучков и с прямослойной структурой.

Далее, следует использовать рубанок или острый нож. Предварительную шлифовку можно осуществить при помощи кусков битого стекла.

Чтобы шлифовать топорище при помощи шлифовальной шкурки, его нужно закрепить в тиски. Из наждачного материала нарезать узкие довольно длинные полоски. Ими будет очень удобно производить шлифовальный процесс, обматывая полоски вокруг топорища и двигая за концы ленты туда-сюда. В таком положении рабочая поверхность наждачной бумаги плотно прилегает к обрабатываемой плоскости без особых усилий со стороны человека.

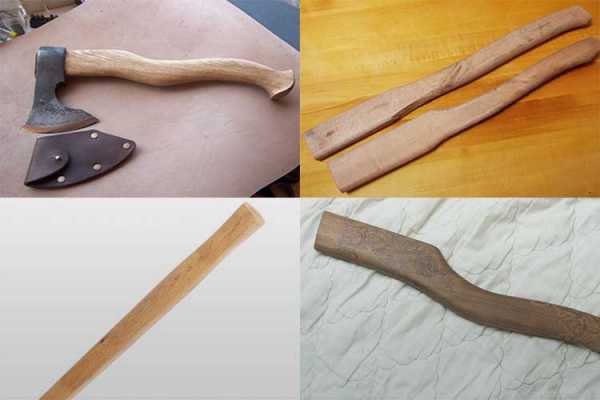

Работа с покупными топорищами

Если у человека нет желания возиться с изготовлением топорища своими силами, в продаже всегда имеются уже готовые образцы. Конечно, серьёзные производители подобных деталей хорошо знают, как сделать правильно топорище. Но всё же при его покупке следует придерживаться некоторых правил, чтобы не допустить ошибки. Прежде всего, следует очень тщательно замерить входное отверстие имеющегося топора. Расхождения в размерах у различных топоров порой очень значительны и индивидуальны, особенно если этот инструмент извлечён ещё из дедушкиных запасов. Главное условие, чтобы размеры приобретенного топорища не оказались меньше необходимых величин.

Ещё следует обратить внимание на качество древесины готового топорища. Плотность структуры, наличие трещин и возможности скола при его насадке.

Работа с покупным топорищем ограничится подгонкой его торцевой части, которая непосредственно входит в проушину.

Заточка и эксплуатация

Небольшие советы

Наиболее тщательной заточки требуют плотницкие топоры. В порядке вещей, если острота этих инструментов позволяет заострить карандаш или даже сделать зубочистку.

Прежде чем затачивать режущий край топора, необходимо проверить твёрдость металла и, если он окажется слишком мягким, потребуется дополнительно закалить топор воздействием высоких температур. Лучше всего сделать это в кузнице, доверившись профессиональному специалисту.

Заточка лезвия инструмента производится уже после соединения его с деревянной рукоятью.

Как правильно наточить топор, поясняет нижеприведённый рисунок.

Полезная инструкция

Правильную эксплуатацию топора можно описать в выполнении некоторых основных правил:

  1. Стараться не рубить металлические изделия.
  2. Тщательно проверять обрабатываемую древесину на наличие в её теле посторонних твёрдых предметов.
  3. Не использовать инструмент в неприсущем для него качестве: в качестве рычага, тяпки или лопаты.
  4. Не бросать инструмент на твёрдую поверхность, особенно с большой высоты.
  5. Не хранить его продолжительное время на открытом месте под воздействием солнечных лучей или в слишком влажном месте.

При бережном отношении топор и его деревянная рукоятка будут служить долго и радовать своего хозяина.

obinstrumentah.info

Из какого дерева делают топорище для топора: рукоятка колуна

Топоры, известны человечеству с глубокой древности. Это одно из самых полезных, изобретений человечества. Изобретение, очень простое и функциональное. Однако на Руси, издревле делили топоры на несколько видов, каждый для своего рода работы. Размеры топора и размеры топорища, становились главными отличием топоров.

Надеюсь эта статья, поможет понять, что такое правильное топорище. В ней рассмотрена форма топорища,  даны чертежи топорища. Прочитав эту статью, вы сможете изготовить топорище своими руками.

В настоящее время, топоры применяются в быту для очистки садовых участков, мелких столярных работ и колки дров. Для каждого дела существует свой топор, поэтому важно знать правильные размеры топора.

На лесоразработках, топоры употребляются для подруба деревьев перед валкой, обрубки сучьев с поваленных деревьев, окорки бревен (при отсутствии специальных инструментов), рас­колки и тески древесины. В соответствии с этим они называются лесорубными, сучкорубными, колунами и топорами для тески.

Рассмотрим строение топора, он состоит из собственно топора и рукоятки, называемой топорищем. Чертеж, правильного топора показан ниже.

Он имеет лезвие, полотно и обух. Передний угол лезвия называют носком, задний — пяткой, линию, идущую от угла носка до основания обуха, — линией но­ска; линию, идущую от угла пятки, — линией пятки; боковые по­верхности полотна — щеками.

Материалом для изготовления топоров, служат инструментальные качественные среднелегированные прошедшие термообработку стали.

Теперь рассмотрим форму, правильного топорища на чертеже. В нем как показано на чертеже выше, различают закрепительную, сред­нюю, захватную части и хвост.

Деревом для топорища, служит береза, ясень, клен, граб, старая ряби­на, бук, яблоня. Из плохого материала, не стоит делать ручку для топора, по соображениям безопасности.

Размеры топорища, зависят от типа топора.

Из какой древесины делают топорище для топора?

Для работ, тре­бующих особой силы удара, нужен топор с формой удлиненного топорища как на чертеже. Для чистых точных работ, не требующих большой силы удара, топоры делают с формой короткого топорища. Для лесорубных топоров нужно применять правильные топорища длиной 700 — 900 мм, для сучкорубных 600 — 800 мм, а вот топорище для колуна имеет размеры 750 — 930 мм. Наименьшую длину около 500 мм — имеют топоры для тески.

Средней и захватной части топорища, придают несколько изо­гнутую форму и тщательно обрабатывают их поверхность как показано на чертеже. Хвост делают уширенным. Закрепительная часть плотно пригоняется к отверстию обуха. Угол насадки должен соответствовать типу топора: для лесорубного 86 — 88°, сучкорубного 70 — 80°, колуна 80 — 90°.

Ось правильного топорища, и линия лезвия располагаются в одной плоскости. После насадки лезвия, топорище расклинивают, вбивая два клина.

Сила удара, прилагаемая при работе топором, обусловливает также и форму собственно топора. Так, лесорубный топор, упо­требляемый для подруба ствола и обрубки толстых сучьев на крупных деревьях, должен возможно глубже проникать в древе­сину, не застревать в ней, давать крупную щепу, т. е. требует особой силы удара. В соответствии с этим формы его клиновидные как на чертеже выпуклые, линия лезвия выгнутая.

Ниже приведены примеры современных топоров.

Сучкорубный топор, используется главным образом для обруб­ки сучьев и иногда для подруба тонкомерных деревьев при пил­ке. При обрубке сучьев требуется меньшая сила удара, но боль­шая частота работы, поэтому лезвие сучкорубного топора, длин­ное как показано на чертеже.

В наше время, такие топоры выпускают мало все что мне удалось найти приведено ниже.

Колун, употребляется для раскалывания – расщепления древесин, поэтому форма лезвия у него короткая, клиновидная, тяжелая, с толстыми щеками, с углом заострения порядка 35 градусов.

Топоры для тески клепки и подобных работ имеют широкое лезвие с односторонней заточкой как на чертеже ниже.

stroyvolga.ru

Как сделать топорище своими руками (видео, фото)

Топор – один из инструментов, которые необходимо иметь в хозяйстве. Конечно же, его можно приобрести в магазине, но, при желании иметь надежную и удобную вещь, орудие труда лучше сделать самостоятельно. В статье пойдет речь о том, как смастерить топорище дома своими умелыми руками и правильно насадить металлическое полотно.

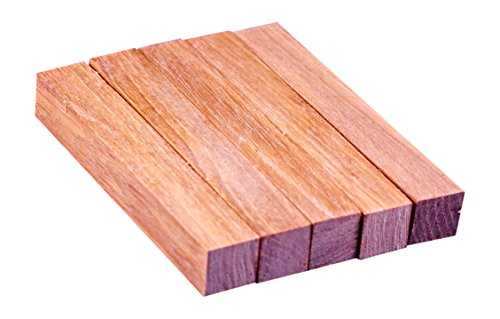

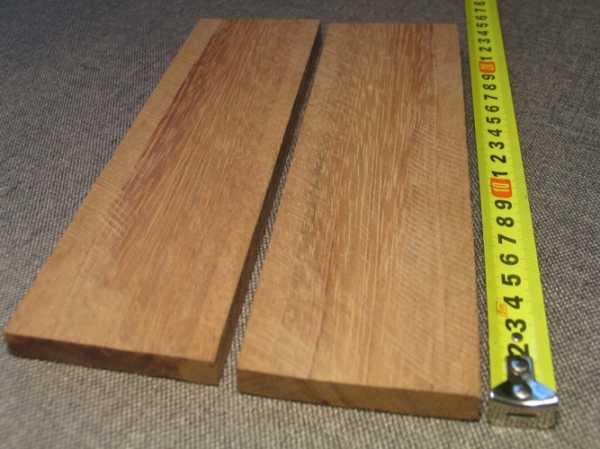

Как подобрать и заготовить древесину

Топорище – это ручка рабочего инструмента. От того, насколько с ним будет легко работать, полностью зависит продуктивность труда. Поэтому обычная прямая палка в этом случае никак не подойдет. Настоящее топорище представляет собой изогнутый брус с овальным сечением и прямыми участками. Хвостовая же часть должна быть расширенной и отогнутой книзу. Только при таком варианте рука выполняющего работу человека сможет надежно удерживать инструмент, при этом долго не испытывая усталости.

Для изготовления топорища лучше всего подойдут такие разновидности дерева:

  • клен;
  • береза;
  • дуб;
  • акация;
  • ясень.

Заготавливать древесину нужно осенью. Для плотницких инструментов отлично подойдет береза, а для походного варианта чаще используют клен. Его ударная вязкость меньше, чем у березы. Идеальным вариантом считается очень прочный и редко меняющий форму ясень. Сделать топорище лучше из участка дерева, расположенного возле корня, причем заготовка должна быть на 15 см шире и длиннее будущего изделия.

Внимание! До того как подготовленные брусья пойдут на изготовление топорища они должны минимум год просушиться в сухом, темном месте, например, на чердаке. Это нужно для того, чтобы в готовом виде ручка не усохла и не начала болтаться в проушине.

Использовать свежую древесину можно только в случае поломки топорища как временный вариант подлежащий скорой замене.

Как изготовить топорище

Для того чтобы сделать топорище понадобится:

  • деревянная заготовка;
  • нож;
  • ножовка;
  • стамеска;
  • карандаш;
  • напильник;
  • молоток.

Сам процесс изготовления проходит в следующем порядке:

  1. На картоне рисуют шаблон. Топорище готового инструмента прикладывают к бумаге и обводят карандашом. Вырезают.

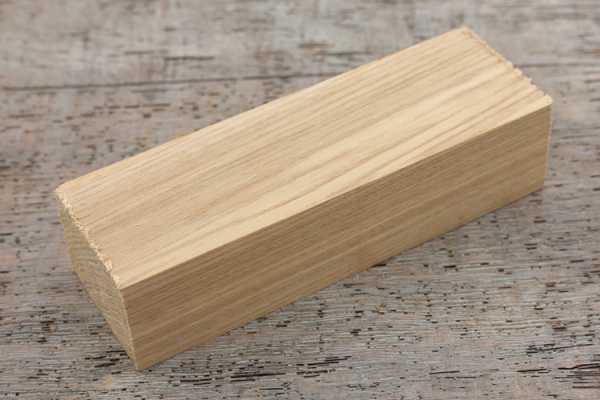

  2. Из просушенного дерева вытесывают брусок. Та часть заготовки, на которую будет надеваться полотно топора должна превышать размеры металлической проушины на 2-3 мм.
  3. Контуры шаблона переносят на деревянную заготовку. В передней части следует оставить запас в 10 мм, а в задней 90 мм.
  4. Поперечно по верхнем и нижнем участках деревянного бруска проделывают пропилы, глубина которых на несколько мм не доходит до задуманных контуров топорища.
  5. С помощью маленького молотка, ножа и стамеска заготовку доводят до нужной формы. На место спила ставят нож и аккуратно подбивают его молотком.

    Изготовление топора

  6. Примерочную насадку металлической части проводят с помощью ударов киянки. Если все подходит, проводят чистовую обработку.
  7. Практически готовую основу обтачивают со всех сторон ножом. Напильником сглаживают углы и переходы. В заключение все шлифуют наждачной бумагой.

Внимание! Сделать топорище нужно так, чтобы сечение было овальным. В этом случае его можно будет удерживать не особо напрягая руку и производить очень точные удары.

Пропитка топорища и насадка топора

Верхнюю часть готовой ручки следует обязательно пропитать водоотталкивающим составом. Подойдет два варианта:

  • олифа;
  • льняное масло;
  • лыжная смола.

Выбранным средством смазывают дерево и оставляют до подсыхания. Обработку повторяют еще несколько раз до тех пор, пока жир не будет впитываться. Лыжная смола способна проникать в более глубокие слои заготовки, но ее сложно найти в магазинах. Поэтому чаще пользуются двумя первыми вариантами.

Совет. В средство для пропитки можно добавить яркий краситель. Так готовый инструмент будет сложно потерять.

Насадку топора на ручку производят так:

  1. Топорище вертикально зажимают в тисках.
  2. На широкой верней части делают пропил под клин. Толщина клина должна быть 5-10 см, длина равна глубине пропила, а ширина величине проушины.
  3. На доску вверх ногами устанавливают топор. Одевают топорище и постукивают об доску регулярно переворачивая изделие.
  4. После того как ручка топора вошла, в пропил вставляют клин и забивают его киянкой.
  5. Хорошо осматривают изделие. Если замечены какие-то недостатки – исправляют.
  6. Удаляют остатки припуска и придают окончательную форму нижней части ручки. При обнаружении шероховатостей еще раз хорошо проходят наждачкой.

Просмотр видео и фотоматериалов поможет получше разобраться в методике изготовления. Сделать топорище своими руками сложнее, чем купить его в готовом виде. Однако при наличии желания и некоторых навыков вполне можно получить качественное орудие труда.

Как сделать топорище: видео

dachadizain.ru

Как сделать топор своими руками

Он – настоящий «король» инструментов плотника. Он – истинное спасение для тех, кто заблудился в лесу. Он – верный помощник, если нужно наколоть дрова для бани, построить дом или разделать дичь. Хорошо заточенный топор можно применить в десятках других ситуаций, но факт остается фактом. Инструмент будет полезен на любом загородном хозяйстве.

Содержание: [показать]

Единственная трудность, которая может возникнуть у хозяйственного человека – покупка добротного, качественного топора. Все чаще убеждаешься в том, что гораздо проще и надежнее соорудить топорище своими руками. Так давайте же рассмотрим весь процесс изготовления, начиная от заготовки топорища и заканчивая заточкой.

Изготовление топорища пошагово

Процесс создания топора своими руками всегда проходит в строгой последовательности. Сначала изготавливается ручка инструмента, именуемая топорищем. Когда длина и форма ручки подобраны верно, инструмент буквально «горит», демонстрируя высокую производительность и удобство использования.

Попробуйте взять палку с обычным круглым сечением и насадить железное основание. Вы быстро устанете, ведь удерживая подобный инструмент на протяжении длительного времени, рука испытывает сильнейшее напряжение. Другое дело, когда топорище для топора имеет изогнутую форму, хвостовая часть расширена и немного отогнута вниз. Благодаря такой конструкции, топоры прочно удерживаются в руках даже при сильных ударах.

Традиционный инструмент топор состоит из клиньев (2 и 9), лезвия (3) и обуха (1), носка (4), фаски (5) и пятки на лезвии (6), бородки (7), собственно топорища (8). Цифрой 10 обозначена заточка.

Готовим материал и вырезаем первый шаблон

Так как сделать топорище нам с вами нужно из дерева, мы возьмем за основу именно этот материал. Лучше всего зарекомендовали себя конструкции, изготовленные из березы и дуба, ясеня и клена.

Деревянный топор можно сделать в любое время года, но материал для него лучше заготавливать осенью, еще до наступления заморозков. Заготовки хранятся на чердаке минимум год, некоторые специалисты советуют сушить их пять и даже больше лет.

Понятно, что если подаренный дедушкой таежный топор своими руками был сломан о неприступную колоду, вы можете взять и свежее дерево. Такой вариант все равно будет временным, ведь после усушки объем древесины уменьшается. Обух топора начнет шататься, держаться менее плотно.

Для заготовки хорошего шаблона желательны чертежи будущего изделия.

Когда есть картонный шаблон, гораздо проще переносить контуры проектируемого изделия на дерево. За основу берется уже готовая ручка топора, с которой вам комфортно работать. Она обводится простым карандашом на картонке и вырезается.

Подготовка к работе бруса

От бруска-заготовки до тщательного вытесывания топорища

  • Перед тем, как сделать топор, необходимо вытесать брусок из подсушенной чурки. Имейте в виду, что длина деревяшки должна превышать планируемый размер готового изделия примерно на 10 см. Что касается ширины впереди (насаживается на полотно), в идеале она превышает диаметр проушины из металла на 2-3 мм.
  • Наложите готовый шаблон на брусок и перенесите его контуры. Впереди оставьте припуск 1 см, а в хвостовой части заготовки – 9 см. Перед тем, как насадить топор на топорище, вы нанесете по ручке не один десяток ударов. Припуск в «хвосте» нужен, чтобы избежать ее раскалывания. Когда окончательная сборка будет окончена, вы без проблем сможете отрезать ее.
  • Приступаем к основной части работы с топорищем. В верхней и нижней части бруска делаются поперечные пропилы глубиной, не доходящей на 0,2 см до контуров. Для скалывания лишней древесины вдоль пропилов используется стамеска, окончательный распил делается рашпилем.
  • Используйте обычный напильник или рашпиль, чтобы скруглить углы, оформить плавные изгибы и переходы. Наждачная бумага поможет при выполнении окончательной шлифовки.
  • Насаживать стальное полотно пока рановато – древесину пропитывают добротным водоупорным составом. Подойдет льняное масло, прекрасными свойствами обладает олифа. Нанесите небольшую часть вещества на топорище, дайте высохнуть. Затем наносится следующий слой. Процедура повторяется, пока сделанный лично вами инструмент не перестанет его впитывать.
  • Грубейшая ошибка – покрывать деревянную основу лаком или масляной краской. Однако ничто не мешает вам добавить немного красителя в олифу (красный, желтый). Яркий инструмент никогда не потеряется в густой траве.

Рекомендуем также прочитать



  1. Беседка своими руками из дерева пошагово


  2. Как сделать будку для собаки своими руками

Как наши предки выбирали полотно для топорища?

Прошло уже несколько сотен лет, но методика покупки хорошего полотна не изменилась. Наши предки знали, как сделать топор из дерева и какую металлическую основу использовать. Они всегда обращали внимание на:

  • Качество стали. Кстати, сегодня этот вопрос решается просто. Ищите на изделии значок ГОСТ – это и будет показатель отменного качества. Никаких ОСТ и ТУ!
  • Лезвие. Идеальное лезвие не имеет трещин и вмятин, очень ровное.
  • Торцы обуха. Они строго перпендикулярны лезвию.
  • Форму проушины. Лучше, когда она выполнена в виде конуса.

Как насадить топор на топорище (видео)

Когда полотно выбрано, возникает вполне закономерный вопрос: а как правильно насадить топор на топорище и добиться «мертвого» крепления? Начните с прорисовки осевых линий на торце. Их будет две, перпендикулярная и продольная. Паз на глубину проушины необходимо прорезать именно по контуру продольной линии. Пропил будет полезен для расклинивания топорища.

Приставив обух к торцу, очертите на нем контуры проушины – осевые линии будут ориентиром. Для обрезки посадочной части топорища используйте нож или рубанок. Важно, чтобы топорище не выступало за края проушины более чем на 1 см.

Насаживать полотно удобно при помощи ударов молотка. Делайте это точно, с усилием, но без лишнего напора. Вы же не хотите, чтобы от ваших ударов древесина треснула, верно? Как только торец вышел за границы, проверяем прочность посадки, смотрим, как сидит полотно. Оно не должно соскальзывать.

Клин клином вышибают или метод расклинивания

Вы можете усилить крепление металлической части, если сделаете расклинивание. Для этого в торец загоняется небольшой клин, сделанный из твердых пород древесины – например, дуба. Из-за этого размеры посадочной части растут, и она фиксируется «намертво».

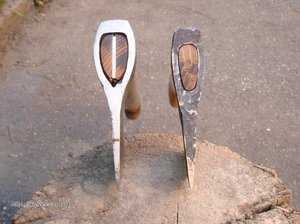

Некоторые народные умельцы используют не один, а два или даже пять клиньев. Но как показывает практика, даже одной дополнительной фиксации бывает вполне достаточно.

Расклинивание топора. Чертеж

Проверенный способ заточить лезвие топора

Заточка топора является первоначальной задачей после того, как свой инструмент сделан и готов к использованию. Только в этом случае изделие будет выполнять основную функцию.

Для работы со свежесрубленным деревом угол заточки в идеальном инструменте составляет 20 градусов, сухой древесины – от 25 до 30 градусов. Не менее важна ширина фаски.

Заточка топора вручную

Как правильно заточить топор на обычном электроточиле

Заранее запаситесь емкостью, в которой вы будете охлаждать металл. Далее делайте так:

  • Держите изделие таким образом, чтобы лезвие можно было направить навстречу вращению диска. Обух держим под углом в сорок пять градусов. Это оптимальный угол заточки, независимо от типа инструмента, его особенностей.
  • Для заточки топора он плавно перемещается вдоль круга. Фаска шлифуется, угол выполняемой заточки заостряется.

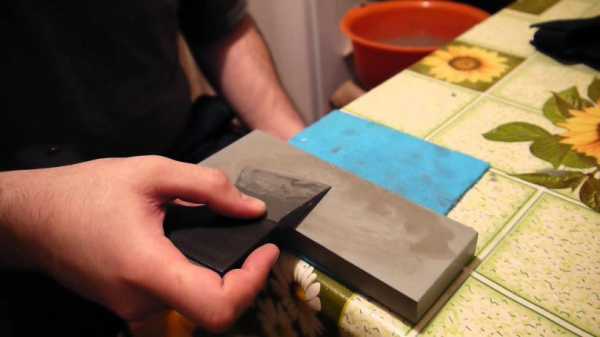

  • Финальная заточка топора всегда выполняется специальным точильным бруском. Время от времени его нужно смачивать в воде для охлаждения металла.
  • Если возможности затачивать топорик бруском нет, он заменяется куском фанеры, который обклеивается наждачной бумагой.

Не забывайте, что работать с острым инструментом всегда приятно, тогда как тупой топор – это больше дополнительных и совершенно ненужных усилий, быстрая усталость и не самый хороший результат. После того, как работы по изготовлению и заточке топора завершены, на лезвие надевается чехол. Это позволит продлить срок службы изделия, и затачивать его нужно будет не так часто. Чехол изготавливают из кожи, бересты, любого другого подходящего материала.

Чехол для топора

Бытует мнение, что инструмент можно хранить воткнутым в бревно. Это большое заблуждение. Состоящий из крепкой стали и сделанного собственноручно топорища, топор становится «продолжением» рук мастера. Попробуйте порубить дрова самодельным инструментом – и вам больше не захочется возвращаться к магазинной продукции.

lanshaft.com

Как качественно насадить топор на топорище своими руками

Хорошее качество ручного инструмента считается наиболее главным критерием при его выборе. Удобный и практичный инструмент способен увеличить производительность труда, облегчит его и исключит многие виды травм. Наиболее это применимо для такого орудия, как топор. Его применение предусматривает большую динамическую нагрузку, которая отличается огромной опасностью для человека. При неумелой работе с топором риск получения увечий возрастает многократно. Для исключения этого нужно сначала ознакомиться, как правильно насадить топор на топорище. А также в сети стоит поискать подробный чертеж топора.

Основные виды топоров

Сейчас выпускается больше десяти видов инструментов для рубки. Поэтому перед насаживанием топора на топорище, нужно узнать, к какому виду он относится. Основные виды такие:

  • плотницкие;
  • туристические;
  • боевые;
  • для колки дров.

Все топоры состоят из железной части и рукоятки, но любой тип отличается от остальных своей конструкцией и предназначением. К каждому типу необходимо применять особенные способы правильной насадки топора на топорище.

Способы насадки топора на топорище

Специалисты выделяют несколько способов закрепления топорища для топора с обухом:

  1. При помощи сварки. Этот способ может обеспечить прочность и надежность топора.
  2. Изготовление топора в виде цельного изделия. Этот способ характеризуется хорошей жесткостью и большой отдачей инструмента.
  3. Способ склеивания в специализированной камере с помощью эпоксидного клея. Для крепления топорищ используют полимерные материалы, склеить которые своими руками тяжело. Чтобы сделать такую работу, нужны специальные камеры для сушки.
  4. Закрепление обуха топора с рукоятью при помощи расклинивания. Подобный способ можно считать оптимальным для изготовления топора своими руками.

Для качественного исполнения работы необходима хорошая квалификация, некоторое количество времени и немного знаний о том, как сделать топор из дерева. Сделать это своими руками можно, имея специальные навыки и столярные инструменты. Когда рубящая часть из металла плохо закреплена на рукоятке или топор сильно износился, то процесс насадки и расклинивания стоит повторить.

Как насадить топор на топорище

Даже несмотря на легкость соединения с помощью насадки и расклинивания, сделать такую работу сложно. В ней есть небольшие нюансы, которые необходимо учесть. Чтобы упростить эту работу, специалисты предлагают пользоваться подробной инструкцией, которая включает в себя такие этапы:

  • подготовка к выполнению работы;
  • изготовление металлических и деревянных частей для расклинивания;
  • насадка и расклинивание.

Советы профессионалов могут помочь новичкам научиться, как качественно насадить топор на деревянное топорище своими руками.

Также рекомендуем прочитать:

Как сделать топорище

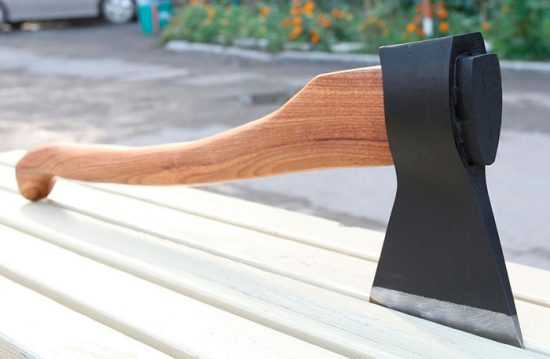

В самом начале нужно приобрести или сделать топорище. Для его изготовления, по мнению специалистов, оптимально подходит хорошо просушенная береза. Это дерево довольно популярное, потому что обладает многими нужными для этого характеристиками. При подборе хорошей ручки необходимо учесть ее форму и толщину. Стоит проверить будущее топорище на удобность обхвата. Неисполнение этой рекомендации может привести к необходимости при рубке делать неудобные дополнительные движения, что чревато уменьшением производительности труда.

Далее, нужно подогнать топорище под проушину металлического обуха. Этот процесс заключается в том, чтобы при помощи обычного ножа или прочего инструмента по обработке древесины обтесать топорище до необходимых размеров. Конические проушины принято считать оптимальными, потому что они обеспечивают самое качественное крепление. А также стоит сделать специальный пропил вверху ручки топора. Эту работу нужно выполнить в торце. Пропилом называется специальный продольный паз, выполненный с помощью ножовки. По желанию стоит сделать один или пару таких пропилов. Их количество зависит от того, как будет выполняться насадка изделия.

Специалисты считают, что оптимальным является продольный пропил с несколькими боковыми. Главным нюансом в этой работе является глубина и ширина пропила. Получившийся паз обязан полностью скрываться в проушине, потому что при расклинивании или во время работы рукоятка способна сломаться. Ее ширина обязана соответствовать максимальной толщине клиньев. Однако, они не должны проходить в пропилы очень легко или туго, потому что это приведет к раскалыванию рукоятки. Перед насаживанием топора на топорище, необходимо выровнять оси рукоятки и клинка.

Как изготовить клинья

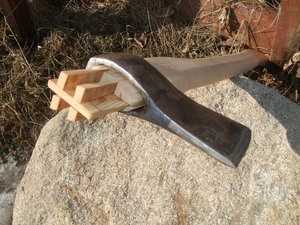

Качественное крепление металлической части с топорищем возможно лишь при условии хорошего расклинивания. Для подобной работы будут необходимы специальные клинья из дерева или металла, которые можно купить в обычном магазине или сделать своими руками. Габариты и форма клиньев обязаны соответствовать типу пропила и материалу топорища. Клин из дерева лучше всего делать из хорошо просушенной березы. Металлический клин стоит изготовить из качественной жести.

Как забить клин в топорище

Забивка клина является простой работой. К ней нужно приступать, когда полностью изготовлены клинья и топорище. Сначала необходимо вбить продольный клин при помощи легких ударов небольшого молотка. Сильно стучать не надо, потому что так можно расплющить древесину, а это уменьшит надежность соединения. Когда клин полностью заполнит весь пропил, оставшийся материал необходимо обрезать при помощи полотна от ножовки. Работу можно считать выполненной, если в ходе испытаний посаженный на топорище обух не болтается и надежно держится.

Как выполняется расклинивание

Многие новички думают, что клинья из дерева обязаны быть из такой же древесины, как и рукоятка. Однако это ошибочное мнение, потому что дерево должно быть очень прочным. Нужно учесть и направление древесных волокон, которое обязано быть параллельным спилу на топорище. Это сможет предотвратить поломку деревянного клина при вбивании в глубокий пропил. Поломанный клин не сможет хорошо распереть топорище. Оптимальным расклиниванием можно считать то, когда клин заполняет собой весь пропил и не выскакивает из него.

Изготавливая клинья очень важно, чтобы все габариты поперечных частей совпадали с величиной проушины. Иногда проушина может быть с небольшими зазорами. Устранить их можно при помощи обычного бинта, который пропитан эпоксидной смолой. Этот материал поможет защитить дерево от влаги и выполнит его армирование. Чтобы сделать армирование, нужно до насадки топора намотать пару слоев бинта вокруг топорища.

Эпоксидная смола заливается в сделанные пропилы и заполняет все имеющиеся трещины и пустоты. После того как она застынет, можно забивать клинья. Сначала вбиваются деревянные, а потом металлические клинья. Минимальное расстояние между клиньями должно быть около 0,4 сантиметра. Металлический клин необходимо загнуть так, чтобы он закрывал деревянный.

Особенности насаживания топора

Главные особенности насадки топора очень зависят от его размеров и формы. Для изделий старого образца характерна конусовидная форма металлической части, которая усиливает ее расклинивающие способности и позволяет избежать ошибок. Надевать топор необходимо так, чтобы торец топорища и клин выпирали за проушину на один сантиметр. При подобном способе насаживания человек сможет насадить разболтавшуюся железную часть на место, просто постучав топором о любую поверхность. Потом необходимо снова вбить клин, но намного глубже.

В плотницких работах часто применяется обратная посадка топора. Подобная посадка нужна, когда топор применяют не как основной инструмент, а как дополнительное орудие труда, чтобы подстругать или подтесать заготовку. Этот метод насадки часто применяют для колунов или кувалд, потому что в них не предусматриваются клинья, а нагрузка идет на самый край топорища, которое удерживает железную часть топора.

Внимание, только СЕГОДНЯ!

landshaftnik.com

Из чего сделать топорище?

В разных странах для топорища выбирают разный материал. Часто используемой древесиной принято считать клен, березу, бук, дуб, ясень. Например, в южной части Европы чаще всего инструмент делают из белой акации. В российских реалиях и странах СНГ самый популярный материал — береза. Надежной древесиной принято считать дуб и клен.В разных странах для топорища выбирают разный материал. Часто используемой древесиной принято считать клен, березу, бук, дуб, ясень. Например, в южной части Европы чаще всего инструмент делают из белой акации. В российских реалиях и странах СНГ самый популярный материал — береза. Надежной древесиной принято считать дуб и клен.

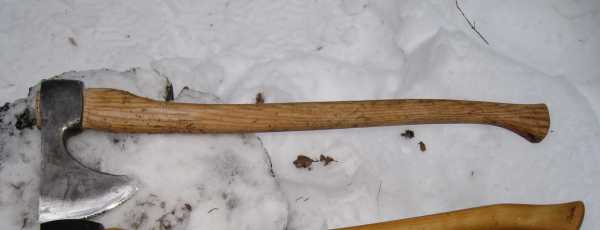

Топорище из березы

С березой легко работать — элементарная обработка и шлифовка. Не чувствуется сильная отдача и усталость. Древесина выдерживает тяжелые нагрузки и удары. Серьезный недостаток — гниение из-за свойства впитывать влагу, что приводит к потери прочности. Береза высыхает, но усадка становится слишком большая. Как-то защитить березу от влаги нет возможности.

С березовым топором можно отправиться в лес на пару дней, после просушить его. И вроде бы все нормально, но через 1-2 месяца вы заметите, что топорище сильно шатается. Временное решение проблемы — дополнительный клин. Также можно замочить топор в воде. Однако, теперь придется постоянно замачивать топор, чтобы работать с ним. Березовый топор нельзя назвать надежным инструментом, если вы не готовы каждый месяц делать или покупать новый.
В походах чаще всего инструмент нужен для рубки поперек волокон. Ввиду чего топор получает сильную нагрузку, если он из березы, то может расшататься.

Топорище из клена

Топорищу из клена не свойственно сильно расшатывание. Даже если инструмент подвергается переменной влажности. Топорище получает чистую и ровную поверхность, не возникает проблем с его обработкой. Клен не гниет так быстро, как береза. По прочности клен лучше дуба и березы, но по ударной вязкости береза на первом месте.

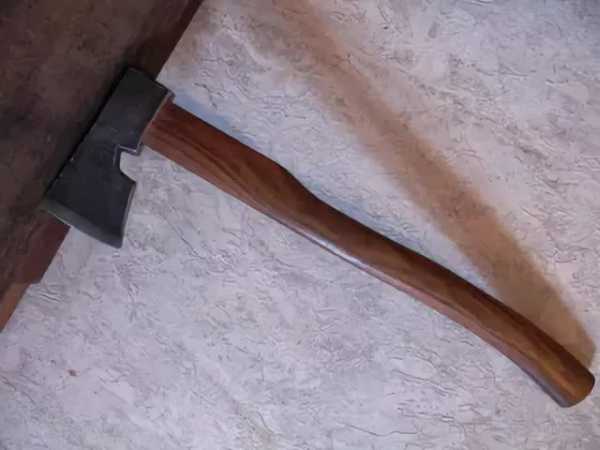

Топорище из ясеня

Ясень многие считают идеальным вариантом. Тому подтверждение — производство из ясеня клюшек для хоккея, бит для бейсбола, весел, лыж и так далее. Прочность, надежность, правда, древесина более жесткая в сравнении с березой, но преимуществ у ясеня больше.

Топорище из дуба и бука

Из преимуществ — элементарность обработки, долгий срок службы, высокий показатель прочности, шикарнейшая структура. Но есть серьезные минусы — работать с дубом неудобно, поскольку он сушит руку. Если сделать топорище достаточно длинным, сильной отдачи не будет, но вырастет физическая нагрузка. С буком легко работать — у него приятная поверхность. Минус — гигроскопичность. Можно пропитать материал маслом, но весомых результатов процедура не даст.

Топорище из ятобы

Отличная ударная прочность, тому доказательство — производство спортивных инвентарей из данного типа древесины, изготовление мебели. Вязкость, твердость, прочность. По прочности ятоба лучше дуба. Внешне инструмент из ятобы будет выглядеть солидно (что нужно учитывать, если делаете подарок).

Советы
Чтобы сделать топорище, нужны колотые заголовки. Нельзя использовать доски, поскольку в таком случае прочность топорища окажется минимальной. Важно достичь высокой прочности топорища на изгиб. Если вы выбираете березу, то обязательно очистите чурки от коры и раскалите их на плахи, чтобы внутренние слои максимально быстро просушились — иначе береза может сгнить.

Нельзя использовать для топорища только-только срубленную древесину по ряду причин:
• Минимальная прочность;

• Слишком большая усадка после высыхания;

• Древесина будет трескаться и коробиться.

Максимальный предел влажности для инструмента — 12%. Если подвергать древесину естественной сушке, держать материал просто в теплом помещении, то выдержка должна составлять как минимум 12 месяцев. За один год стабилизируются размеры, уйдет влага.

jurnalstroyka.ru

Изготовление топора: от деревянной игрушки к настоящему инструменту

Топоры с одинаковой эффективностью использовались в плотницком и военном ремесле, однако основная область применения всё же приходилась на мирное поле деятельности. Они предназначались для рубки дров и валки деревьев, без них нельзя было сложить элементарную избу.

Важная часть стального инструмента – топорище, для которого надо подбирать дерево и соответствующим образом его обрабатывать. В качестве игрушки можно вырезать деревянный топор из фанеры. Как в популярных компьютерных играх.

Не забудь поделиться с друзьями!

Содержание статьи

Немного о размерах и формах

Каждый мастер делал топор своими руками, ориентируясь на свой рост и специфику применения. Не секрет, что инструмент, предназначенный для колки дров, будет несколько отличаться от аналогичного изделия, предназначенного для вырубки деревьев. При этом небольшой плотницкий топорик для мелкой столярной работы будет представлять собой полную противоположность двум перечисленным выше категориям.

Несмотря на это, профессиональный топор с деревянной ручкой всегда состоит из трёх основных частей:

  • рабочая часть, выполненная из металла с заточенной передней частью;
  • топорище – рукоять, выполненная из дерева;
  • клин – распорный элемент, соединяющий части конструкции вместе.

При самостоятельном изготовлении особое внимание уделяется именно металлической части, иначе инструмент просто не будет справляться со своей основной функцией. Здесь учитывается не только форма и материал, а также соотношение сторон и угол заточки.

Современные топоры обычно изготавливаются из среднелегированной инструментальной стали, которая прошла температурную обработку и закалку.

Форма лезвия подбирается в зависимости от области применения. Например, изделия, предназначенные для лесорубов, часто используются для подрубания древесных стволов и удаления крупных сучьев. Такая работа требует большой глубины проникновения, поэтому форма топора должна быть клиновидной. Колуны, которые используют для рубки дров, имеют похожую форму, но обладают более толстыми «щеками» и острым углом заточки.

Длина и размер топорища напрямую зависят от ударных нагрузок. Если необходима значительная сила удара, рукоять делают удлинённой, чтобы обеспечить больший замах. Здесь соблюдаются размеры 700-900 мм. Длина рукоятей у топоров для сруба (плотницкого инструмента) обычно не превышает 500 мм, хороший колун крепят на древке порядка 800 мм.

Форма топорища должна обеспечивать удобный захват, поэтому срединную часть всегда делают криволинейной, посадочное место и хвостовик имеют утолщения. Угол посадки лезвия обычно варьируется в пределах 70-90 градусов.

Как правильно выбрать древесину для рукояти

Любопытно, но далеко не все породы деревьев подходят для изготовления топорища. Рекомендуется использовать только древесину твёрдых сортов, предварительно просушенную в специальных камерах или выдержанную в сухом месте. Несоблюдение этих требований приведёт к тому, что в процессе использования рукоять будет усыхать и надёжно закрепить лезвие на топорище будет весьма проблематично.

Домашние умельцы используют для изготовления деревянных рукоятей несколько сортов древесины, каждая из которых обладает своими преимуществами и недостатками. Попробуем разобраться, из какого дерева получится лучшая ручка для топора.

Берёза

Это исходное сырьё из серии «подходи и бери», однако доступность материала не гарантирует высокого качества. Чтобы сделать высококачественное берёзовое топорище, древесину придётся высушивать 10-12 месяцев. Даже после этого материал остаётся чувствительным к влажной среде.

Клён

Тоже доступный и распространённый материал, обладающий ограниченной областью применения. В частности, кленовые рукояти не подойдут для изготовления качественного инструмента для плотника или лесоруба. Однако дерево обладает красивой текстурой, поэтому идеально подходит для декоративных и сувенирных деревянных изделий.

Гикори

Под этим необычным названием скрывается американский орех, произрастающий в канадских лесах. Для изготовления рукояти топора это оптимальный вариант, удачно сочетающий показатели прочности, упругости и долговечности. Однако по достоинству оценить эти преимущества могут только американские и канадские лесорубы.

Ятоба

Это уникальная по своим свойствам порода дерева, которая применяется для изготовления спортивного инвентаря и мебели. Ятоба легко поддается обработке, обладает презентабельным внешним видом. При этом по прочности такой массив не уступает дубу, поэтому рукоятки для топора из него очень надежные.

Ясень

Среди перечисленных вариантов ясень считается оптимальным соотношением доступности и качества. При этом древесина обладает интересной текстурой, поэтому после соответствующей обработки деревянное топорище будет иметь презентабельный внешний вид без потери прочности и упругости.

Важные нюансы

Прочность и долговечность топорища определяется устойчивостью древесины к динамически ударным нагрузкам. Причины преждевременной поломки рукояти выглядят так:

  • использование мягких пород дерева сокращает срок службы топорища почти в 2 раза;
  • плохая просушка – место посадки лезвия начинает размочаливаться;
  • невысокая плотность насадки топора – лезвие гуляет по поверхности, со временем ломая рукоять.

Нужно уточнить, что правильно изготовленная рукоятка способна прослужить несколько лет, не требуя ремонта.

Как вырезать игрушечный топор

Самодельный топор из фанеры может послужить интересной игрушкой для ребёнка или станет отличным дополнением для новогоднего костюма. Часто маленькие дети, подростки и даже взрослые хотят сделать деревянные топоры, как в компьютерных играх типа «Майнкрафт». Смастерить такое изделие можно за 1,5-2 часа с минимальными финансовыми затратами.

Чтобы сделать топор из цельного дерева, потребуется больше времени, поскольку обработать древесину будет сложнее, чем фанеру. Детали вырезают специальным резаком или острым ножом, снимая стружку слой за слоем, следя за соблюдением размеров и пропорций.

С фанерой все проще. Вначале нужно найти готовый шаблон или нарисовать самому в натуральную величину. Рисунок переводят на фанерный лист. Отдельно лобзиком выпиливают лезвие и рукоятку.

Чтобы деревянная игрушка смотрелась более натурально, лезвие лучше склеить из двух половин, предварительно прорезав паз для рукоятки.

Затем обе половинки лезвия топора из фанеры ставятся на рукоять, фиксируются штифтами и склеиваются клеем ПВА для дерева. После высыхания деревянному лезвию придаётся угол заточки. Выполнить эту операцию можно обыкновенным напильником. На завершающем этапе все поверхности обрабатываются наждачной бумагой, лезвие покрывается несколькими слоями серебряной краски. Можно нанести индивидуальный рисунок или приклеить наклейку. Готовая деревянная игрушка смотрится очень красиво.

drevogid.com

Добавить комментарий

Ваш адрес email не будет опубликован.
