Станковый гранатомет АГС-30 – потомок первого в мире автоматического гранатомёта

Автоматический гранатомёт АГС-30 представляет собой эффективное оружие, которое было разработано в 1990-е годы. Разработкой данного гранатомёта занималось Тульское конструкторское бюро. АГС-30 мм – автоматический гранатомёт, который в скором времени должен полностью заменить первый советский гранатомёт автоматического типа (который не имеет на момент создания зарубежных аналогов), АГС-17 «Пламя».

Данный станковый гранатомёт сначала производился заводом имени Дегтярёва, а с 2008 года его выпускают на АО «КЗТА». В названии гранатомёта заложен его калибр – 30 мм.

Общие сведения об автоматическом гранатомёте

Новый советский гранатомёт, который был разработан в начале 1990-х годов, является прямым приемником АГС-17 «Пламя». Основное предназначение тульской новинки заключалось в поражении живой силы противника, находящейся на следующих позициях:

  • На открытой местности;
  • В окопах;
  • На различных высотах;
  • Использующего для укрытия складки местности.

Кроме того, из АГС можно поражать лёгкую технику неприятеля, не защищённую броней и различные огневые точки. Особенно эффективно уничтожаются пулемёты неприятеля, находящиеся в укреплениях открытого типа. В отличие от автоматического гранатомёта «Пламя», новая разработка российских оружейников считается более совершенным оружием. В ходе его создания, использовался богатый боевой опыт применения АГС-17 в Афганистане.

Хотя сейчас созданы более совершенные автоматические станковые гранатомёты, АГС-30 по-прежнему находится на вооружении российской армии. Он прекрасно зарекомендовал себя ещё во время войны в Чечне, после чего подтвердил свою эффективность во время конфликта в Грузии. В настоящее время, вместе с гранатомётом АГС-17, успешно применяется в Сирии.

История появления автоматических гранатомётов

Хотя зарубежные эксперты по оружию старательно умалчивают этот факт, но первенство в разработке автоматических гранатомётов принадлежит Советскому Союзу. Именно русские конструкторы ещё в 30-х годах 20 века предложили сделать гранатомёт автоматического типа, который бы позволил пехоте существенно повысить свою огневую мощь. Один гранатомётный расчёт мог бы существенно сократить потери боевого состава, подавляя пулемётные точки врага с безопасного расстояния.

Прислушавшись к совету опытных конструкторов, советское военное командование решило создать специальное конструкторское бюро, задачей которого стала разработка гранатомётов автоматического типа. Руководителем этого КБ, созданного в 1934 году, был назначен Я.Г. Таубин, который с огромным энтузиазмом принялся за дело.

В результате самоотверженной работы, уже в 1935 году конструкторы создали первый автоматический гранатомёт калибра 40,6 мм, который был установлен на колёсном станке. Автоматический гранатомёт конструкции Таубина мог стрелять на расстояние до 1 200 метров. В ходе испытаний гранатомёт был забракован, так как его конструкция была недостаточно проработана, что вызывало частые задержки и отказы при стрельбе. Вместо гранатомёта Таубина, военные выбрали 50 мм миномёт.

Гениальный конструктор, создавший первый в мире автоматический гранатомёт, был обвинён в растрате государственных средств, а его гранатомёт был признан бесперспективной разработкой. В 1941 году Таубина обвинили в пособничестве иностранной разведке и расстреляли.

Коллеги расстрелянного руководителя конструкторского бюро были настолько напуганы, что даже после смерти Сталина долгие годы не решались предложить руководству СССР возродить проект создания автоматического гранатомёта. Только в начале 1970-х годов последователи Таубина разработали новый гранатомёт, используя разработки своего репрессированного в 1941 году руководителя.

Новый гранатомёт получил название АГС-17 «Пламя» и был принят на вооружение в 1972 году. Своё боевое крещение это оружие прошло во время боевого конфликта в Афганистане, где показало свою надёжность и эффективность.

История появления АГС-30

Несмотря на то, что гранатомёт, разработанный в 1972 году, удовлетворял запросы армии, его вес был слишком тяжёл для расчёта. Поэтому с середины 1980-х годов в конструкторском бюро начались работы по созданию новой модели автоматического гранатомета. Он должен был обладать следующими качествами:

  • Иметь значительно меньшую массу, чем гранатомёт «Пламя»;
  • Обладать надёжностью конструкции;
  • Работать в любых климатических условиях;
  • Иметь мощность не меньшую, чем у предыдущей модели автоматического гранатомёта.

Созданием нового оружия руководил В.П. Грязев, который за годы своей карьеры разработал множество различных моделей оружия как для пехоты, так и для авиации и ВМФ. Создание АГС-30 шло ускоренными темпами, когда СССР прекратил своё существование. Прекращение потока финансирования и тяжёлая экономическая ситуация в России привели к тому, что проект по созданию нового автоматического оружия был просто отложен до лучших времён. АГС-30 поступил на вооружение МВД только в 1996 году, а российские вооружённые силы получили его только в 2002 году.

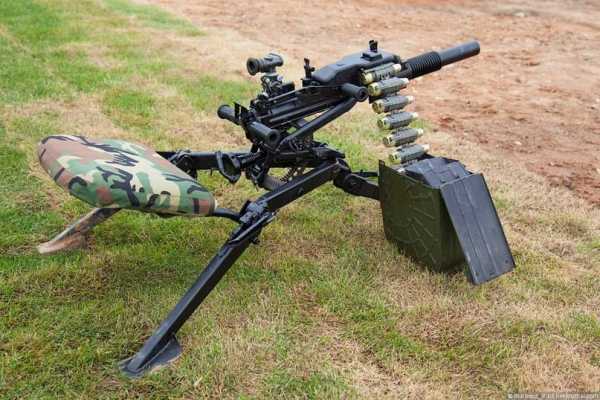

Описание конструкции АГС-30

Перед тогда ещё советскими конструкторами стояла задача по снижению веса новой модели гранатомёта. Нужно отдать им должное — они не только блестяще справились с поставленной задачей, но и значительно перевыполнили план. Новый автоматический гранатомет весит всего 16 кг, причём это вместе со станком. Для сравнения, можно сказать, что АГС-17 весит больше 30 кг.

Новое оружие стало настолько мобильным, что гранатомёт может транспортироваться одним бойцом. Орудийный расчёт теперь в состоянии быстро менять места дислокации. Гранатомёт работает за счёт использования отдачи свободного затвора. Особенностью оружия является безударная работа автоматики, что значительно повышает кучность стрельбы. Уменьшив отдачу, создателям удалось значительно снизить общий вес гранатомёта.

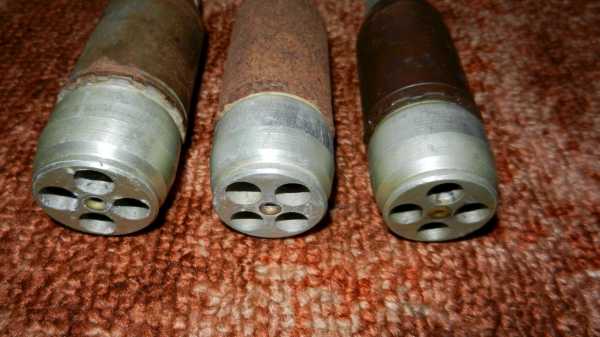

Боеприпасы для автоматического гранатомёта АГС-30

Автоматический гранатомёт получает боеприпасы за счёт использования особой металлической ленты, которая находится в специальном магазине в форме круглой коробки. Боезапас состоит из 29 зарядов.

В качестве боеприпасов используются снаряды следующих модификаций:

  • ВОГ-17. Это базовый снаряд, который имеет взрыватель мгновенного действия;
  • ВОГ-17М. Выстрел с взрывателем замедленного действия, который срабатывает через 25 секунд после использования;
  • ВОГ-30. Усовершенствованный боеприпас, который был разработан специально для этой модификации автоматического гранатомёта;
  • ВУС-17. Сигнальная граната, которая имеет специальный состав. При попадании в цель обозначает место своего падения оранжевым дымом. Прекрасно подходит для пристрелки или для обозначения цели.

Стандартный боекомплект автоматического гранатомёта состоит из трёх патронных магазинов и 18 лент с боеприпасами. Металлические ленты должны быть запакованы в картон и помещены в специальные патронные ящики. Только такое хранение обеспечивает их сохранность и боеспособность в течение долгого времени.

В комплекте к гранатомёту идёт сменный ствол, который может быть легко заменён в полевых условиях. Оружие может поддерживать темп стрельбы 400 выстрелов в минуту. Если огонь ведётся с достаточной степенью интенсивности, то ствол нужно охлаждать после 180 выстрелов. Хотя охлаждение должно происходить воздушным путём, в случае необходимости можно применять воду.

Правила стрельбы из гранатомёта АГС-30

Стрелять из гранатомёта можно двумя способами:

  • По настильной траектории;
  • По навесной траектории.

Для того чтобы можно было вести точный огонь на больших дистанциях, автоматический гранатомёт имеет оптический прицел марки ПАГ-17. Если применение оптического прицела невозможно, то боец может воспользоваться механическим прицелом, состоящим из классических мушки и целика. Механический прицел позволяет производить некоторые настройки, так как мушка является регулируемой.

Хотя вес автоматического гранатомёта позволяет стрелять из него одному бойцу, расчёт гранатомёта состоит из наводчика и подносчика боеприпасов. В настоящее время на гранатомёт часто устанавливают тепловизионные прицелы.

Станок, на котором установлен гранатомёт, имеет свои особенности:

  • Он имеет механизмы наводки, которая может быть как вертикальной, так и горизонтальной;
  • Опоры гранатомёта регулируемые, что способствует быстрому изменению линии огня. За счёт регулировки высоты опор, можно быстро добиться удобного положения для стрельбы из разных позиций.

Станок можно быстро сложить, после чего он с лёгкостью переносится за спиной.

Основные технические характеристики гранатомёта

Вот список основных ТТХ автоматического гранатомёта АГС-30:

  • Гранатомёт имеет калибр 30 мм;
  • Прицелы двух типов, оптический и механический. Оптический прицел имеет кратность х 2,7;
  • Максимальная дальность стрельбы – 1 700 метров;
  • Темп стрельбы – 400 выстрелов в минуту;
  • Масса оружия – 16,5 кг;
  • Размеры гранатомёта – 1165х735х490 мм.

За счёт использования более мощного боеприпаса ВОГ-30, гранатомёт значительно мощнее своего предшественника.

Сейчас гранатомёт АГС-30 производится на заводе имени Дегтярева, а также на ГУП «Конструкторское бюро приборостроения». В армии это оружие используется наравне с автоматическим гранатомётом «Пламя», но в частях специального назначения и отрядах ВДВ он полностью вытеснил своего громоздкого предшественника.

warways.ru

Станковый гранатомет АГС-30 – потомок первого в мире автоматического гранатомёта

Автоматический гранатомёт АГС-30 представляет собой эффективное оружие, которое было разработано в 1990-е годы. Разработкой данного гранатомёта занималось Тульское конструкторское бюро. АГС-30 мм – автоматический гранатомёт, который в скором времени должен полностью заменить первый советский гранатомёт автоматического типа (который не имеет на момент создания зарубежных аналогов), АГС-17 «Пламя».

Данный станковый гранатомёт сначала производился заводом имени Дегтярёва, а с 2008 года его выпускают на АО «КЗТА». В названии гранатомёта заложен его калибр – 30 мм.

Общие сведения об автоматическом гранатомёте

Новый советский гранатомёт, который был разработан в начале 1990-х годов, является прямым приемником АГС-17 «Пламя». Основное предназначение тульской новинки заключалось в поражении живой силы противника, находящейся на следующих позициях:

  • На открытой местности;
  • В окопах;
  • На различных высотах;
  • Использующего для укрытия складки местности.

Кроме того, из АГС можно поражать лёгкую технику неприятеля, не защищённую броней и различные огневые точки. Особенно эффективно уничтожаются пулемёты неприятеля, находящиеся в укреплениях открытого типа. В отличие от автоматического гранатомёта «Пламя», новая разработка российских оружейников считается более совершенным оружием. В ходе его создания, использовался богатый боевой опыт применения АГС-17 в Афганистане.

Хотя сейчас созданы более совершенные автоматические станковые гранатомёты, АГС-30 по-прежнему находится на вооружении российской армии. Он прекрасно зарекомендовал себя ещё во время войны в Чечне, после чего подтвердил свою эффективность во время конфликта в Грузии. В настоящее время, вместе с гранатомётом АГС-17, успешно применяется в Сирии.

История появления автоматических гранатомётов

Хотя зарубежные эксперты по оружию старательно умалчивают этот факт, но первенство в разработке автоматических гранатомётов принадлежит Советскому Союзу. Именно русские конструкторы ещё в 30-х годах 20 века предложили сделать гранатомёт автоматического типа, который бы позволил пехоте существенно повысить свою огневую мощь. Один гранатомётный расчёт мог бы существенно сократить потери боевого состава, подавляя пулемётные точки врага с безопасного расстояния.

Прислушавшись к совету опытных конструкторов, советское военное командование решило создать специальное конструкторское бюро, задачей которого стала разработка гранатомётов автоматического типа. Руководителем этого КБ, созданного в 1934 году, был назначен Я.Г. Таубин, который с огромным энтузиазмом принялся за дело.

В результате самоотверженной работы, уже в 1935 году конструкторы создали первый автоматический гранатомёт калибра 40,6 мм, который был установлен на колёсном станке. Автоматический гранатомёт конструкции Таубина мог стрелять на расстояние до 1 200 метров. В ходе испытаний гранатомёт был забракован, так как его конструкция была недостаточно проработана, что вызывало частые задержки и отказы при стрельбе. Вместо гранатомёта Таубина, военные выбрали 50 мм миномёт.

Гениальный конструктор, создавший первый в мире автоматический гранатомёт, был обвинён в растрате государственных средств, а его гранатомёт был признан бесперспективной разработкой. В 1941 году Таубина обвинили в пособничестве иностранной разведке и расстреляли.

Коллеги расстрелянного руководителя конструкторского бюро были настолько напуганы, что даже после смерти Сталина долгие годы не решались предложить руководству СССР возродить проект создания автоматического гранатомёта. Только в начале 1970-х годов последователи Таубина разработали новый гранатомёт, используя разработки своего репрессированного в 1941 году руководителя.

Новый гранатомёт получил название АГС-17 «Пламя» и был принят на вооружение в 1972 году. Своё боевое крещение это оружие прошло во время боевого конфликта в Афганистане, где показало свою надёжность и эффективность.

История появления АГС-30

Несмотря на то, что гранатомёт, разработанный в 1972 году, удовлетворял запросы армии, его вес был слишком тяжёл для расчёта. Поэтому с середины 1980-х годов в конструкторском бюро начались работы по созданию новой модели автоматического гранатомета. Он должен был обладать следующими качествами:

  • Иметь значительно меньшую массу, чем гранатомёт «Пламя»;
  • Обладать надёжностью конструкции;
  • Работать в любых климатических условиях;
  • Иметь мощность не меньшую, чем у предыдущей модели автоматического гранатомёта.

Созданием нового оружия руководил В.П. Грязев, который за годы своей карьеры разработал множество различных моделей оружия как для пехоты, так и для авиации и ВМФ. Создание АГС-30 шло ускоренными темпами, когда СССР прекратил своё существование. Прекращение потока финансирования и тяжёлая экономическая ситуация в России привели к тому, что проект по созданию нового автоматического оружия был просто отложен до лучших времён. АГС-30 поступил на вооружение МВД только в 1996 году, а российские вооружённые силы получили его только в 2002 году.

Описание конструкции АГС-30

Перед тогда ещё советскими конструкторами стояла задача по снижению веса новой модели гранатомёта. Нужно отдать им должное — они не только блестяще справились с поставленной задачей, но и значительно перевыполнили план. Новый автоматический гранатомет весит всего 16 кг, причём это вместе со станком. Для сравнения, можно сказать, что АГС-17 весит больше 30 кг.

Новое оружие стало настолько мобильным, что гранатомёт может транспортироваться одним бойцом. Орудийный расчёт теперь в состоянии быстро менять места дислокации. Гранатомёт работает за счёт использования отдачи свободного затвора. Особенностью оружия является безударная работа автоматики, что значительно повышает кучность стрельбы. Уменьшив отдачу, создателям удалось значительно снизить общий вес гранатомёта.

Боеприпасы для автоматического гранатомёта АГС-30

Автоматический гранатомёт получает боеприпасы за счёт использования особой металлической ленты, которая находится в специальном магазине в форме круглой коробки. Боезапас состоит из 29 зарядов.

В качестве боеприпасов используются снаряды следующих модификаций:

  • ВОГ-17. Это базовый снаряд, который имеет взрыватель мгновенного действия;
  • ВОГ-17М. Выстрел с взрывателем замедленного действия, который срабатывает через 25 секунд после использования;
  • ВОГ-30. Усовершенствованный боеприпас, который был разработан специально для этой модификации автоматического гранатомёта;
  • ВУС-17. Сигнальная граната, которая имеет специальный состав. При попадании в цель обозначает место своего падения оранжевым дымом. Прекрасно подходит для пристрелки или для обозначения цели.

Стандартный боекомплект автоматического гранатомёта состоит из трёх патронных магазинов и 18 лент с боеприпасами. Металлические ленты должны быть запакованы в картон и помещены в специальные патронные ящики. Только такое хранение обеспечивает их сохранность и боеспособность в течение долгого времени.

В комплекте к гранатомёту идёт сменный ствол, который может быть легко заменён в полевых условиях. Оружие может поддерживать темп стрельбы 400 выстрелов в минуту. Если огонь ведётся с достаточной степенью интенсивности, то ствол нужно охлаждать после 180 выстрелов. Хотя охлаждение должно происходить воздушным путём, в случае необходимости можно применять воду.

Правила стрельбы из гранатомёта АГС-30

Стрелять из гранатомёта можно двумя способами:

  • По настильной траектории;
  • По навесной траектории.

Для того чтобы можно было вести точный огонь на больших дистанциях, автоматический гранатомёт имеет оптический прицел марки ПАГ-17. Если применение оптического прицела невозможно, то боец может воспользоваться механическим прицелом, состоящим из классических мушки и целика. Механический прицел позволяет производить некоторые настройки, так как мушка является регулируемой.

Хотя вес автоматического гранатомёта позволяет стрелять из него одному бойцу, расчёт гранатомёта состоит из наводчика и подносчика боеприпасов. В настоящее время на гранатомёт часто устанавливают тепловизионные прицелы.

Станок, на котором установлен гранатомёт, имеет свои особенности:

  • Он имеет механизмы наводки, которая может быть как вертикальной, так и горизонтальной;
  • Опоры гранатомёта регулируемые, что способствует быстрому изменению линии огня. За счёт регулировки высоты опор, можно быстро добиться удобного положения для стрельбы из разных позиций.

Станок можно быстро сложить, после чего он с лёгкостью переносится за спиной.

Основные технические характеристики гранатомёта

Вот список основных ТТХ автоматического гранатомёта АГС-30:

  • Гранатомёт имеет калибр 30 мм;
  • Прицелы двух типов, оптический и механический. Оптический прицел имеет кратность х 2,7;
  • Максимальная дальность стрельбы – 1 700 метров;
  • Темп стрельбы – 400 выстрелов в минуту;
  • Масса оружия – 16,5 кг;
  • Размеры гранатомёта – 1165х735х490 мм.

За счёт использования более мощного боеприпаса ВОГ-30, гранатомёт значительно мощнее своего предшественника.

Сейчас гранатомёт АГС-30 производится на заводе имени Дегтярева, а также на ГУП «Конструкторское бюро приборостроения». В армии это оружие используется наравне с автоматическим гранатомётом «Пламя», но в частях специального назначения и отрядах ВДВ он полностью вытеснил своего громоздкого предшественника.

comp-pro.ru

Легендарный АГС-17 «Пламя»: история создания, описание и характеристики

АГС-17 «Пламя» – это советский станковый автоматический гранатомет калибра 30 мм, основной задачей которого является поражение живой силы противника, находящейся как открыто, так и укрытой за складками местности или в простейших полевых укреплениях. Он был разработан в ОКБ-16 и принят на вооружение в далеком 1970 году. Эксплуатация гранатомета началась в 1971 году.

Станковый гранатомет АГС-17 – это мощное и эффективное противопехотное оружие, обладающее отличными тактико-техническими характеристиками. АГС-17 до сих пор находится на вооружении армии России, а также ВС бывших советских республик, Китая, Ирана, Индии, Финляндии, КНДР и других стран. Несмотря на появление более современных образов этого оружия (АГС-30 «Балкан», АГС-40), в настоящее время АГС-17 является основным автоматическим гранатометом российских вооруженных сил.

За свою долгую жизнь АГС-17 успел «понюхать пороху». Боевым крещением этого оружия стала война в Афганистане. Гранатомет показал высокую боевую эффективность в сложных условиях гор и сильно пересеченной местности. АГС-17 «пользовался успехом» не только у советских солдат, его «уважали» и моджахеды, с удовольствием используя трофейные образцы этого оружия. Советские бойцы нередко самостоятельно приваривали АГС-17 на броню боевых машин, что значительно повышало их огневую мощь. Нередко этот гранатомет был единственным средством «достать» противника, когда другие виды штатного вооружения оказывались неэффективными.

После Афгана АГС-17 «Пламя» участвовал в двух чеченских кампаниях и в других конфликтах на просторах бывшего СССР.

В настоящее время автоматический гранатомет АГС-17 широко применяется всеми сторонами гражданского конфликта в Сирии. Для повышения мобильности АГС-17 часто устанавливают на различные виды боевой техники. Причем не только на БМП, БРДМ или МТ-ЛБ, но и на обычные пикапы, джипы или самодельные бронеавтомобили.

Несомненными достоинствами АГС-17 является его надежность, простота и высокая универсальность – огонь можно вести не только со станка, но и устанавливать гранатомет на боевую технику, вертолеты, стрелять и по навесной, и по настильной траектории.

Серийное производство АГС-17 «Пламя» было налажено на Вятско-Полянском машзаводе «Молот». С момента принятия на вооружение было разработано несколько модификаций гранатомета. Кроме СССР, лицензионный выпуск АГС-17 был налажен в Китае и бывшей Югославии.

Советский Союз без преувеличения можно назвать родиной станковых автоматических гранатометов. Впервые идея объединить мощное поражающее действие осколочных боеприпасов со скорострельностью автоматического оружия пришла в голову талантливому советскому оружейнику Таубину еще в начале 30-х годов. Военным эта идея пришлась по душе – для конструктора было создано собственное КБ (в будущем ОКБ-16). Гранатомет Таубина (АГ-ТС) имел калибр 40 мм и работал по схеме отдачи свободного ствола. Были изготовлены опытные образцы оружия, проводились их испытания. Гранатомет даже успел принять участие в советско-финской войне, а в будущем его планировали устанавливать на бронеавтомобили, боевые самолеты, бронекатера…

Однако у нового вида вооружения появились весьма влиятельные противники, главным из которых был начальник Артуправления РККА Кулик, который и «зарезал» проект. Правда, следует отметить, что сделать это было не слишком сложно, так как гранатомет Таубина имел массу недостатков. В итоге вместо АГ-ТС на вооружение РККА был принят 50-мм миномет, а работы над автоматическим гранатометом были прекращены. Сам Таубин был арестован и расстрелян…

Долгое время разработкой подобного оружия в Советском Союзе вообще не занимались. Ситуация изменилась только в конце 60-х годов, после принятия на вооружение армией США автоматического гранатомета Мк.19. Это оружие хорошо показало себя во время вьетнамской войны, поэтому неудивительно, что советские военные пожелали получить его аналог. По личному распоряжению Устинова созданием подобного оружия занялись и у нас.

Разработка нового оружия была поручена все тому же таубинскому ОКБ-16, которым руководил ученик и последователь оружейника – Александр Нудельман. Реально работы над проектом начались в 1968 году, и уже через год был готов стреляющий макет гранатомета, а в 1970 году под обозначением АГС-17 его приняли на вооружение. В 1971 году это оружие начало поступать в подразделения советской армии. Также следует добавить, что еще в 1969 году началась разработка авиационного варианта гранатомета. Им планировали вооружать боевые вертолеты.

Разработкой выстрела к гранатомету занимались специалисты ГСКБ-47 (сегодня это знаменитый «Базальт»). Он получил обозначение ВОГ-17. Уже после принятия АГС-17 на вооружение к нему была разработана новая граната ВОГ-17М с ударным взрывателем мгновенного действия. Он обеспечивал детонацию боеприпаса при соприкосновении практически с любой поверхностью. Позже появились еще более совершенные ВОГ-30, ВОГ-30Д, ГПД-30.

Первые гранатометы имели ствол с алюминиевым радиатором, затем функции охлаждения стало выполнять его оребрение.

Западные разведывательные службы были сильно удивлены, обнаружив в конце 70-х годов в советской армии целые гранатометные взвода в составе мотострелковых батальонов, вооруженные АГС-17. Кстати, в США отношение военных к автоматическим гранатометам долгое время было весьма неоднозначным. Вплоть до начала 80-х годов американцы продолжали совершенствовать все тот же Мк. 19. Только в 1981 году на вооружение армии США был принят Мк. 19 mod.3, работа которого не вызывала нареканий.

Впервые в реальных боевых условиях автоматический гранатомет АГС-17 был применен во время китайско-вьетнамской войны 1979 года. Однако настоящим испытанием для него, конечно же, стал Афганистан. Можно без преувеличения сказать, что гранатомет блестяще прошел его.

Несмотря на свое название, гранатомет АГС-17 согласно советской классификации относился к малокалиберным автоматическим орудиям. Соответственно, его выстрел – это обычный артиллерийский патрон с гильзой и осколочно-фугасным снарядом. Обозначение оружия связано, скорее, с функциями, которые станковые гранатометы выполняют на поле боя. Основной тактической задачей подобного класса оружия является поддержка пехотных подразделений на поле боя.

По сути, АГС-17 – это небольшая пушка, которая обслуживается расчетом, состоящим из двух человек. Один из них ведет огонь, а второй боец подносит боеприпасы и помогает при смене огневой позиции.

Описание конструкции АГС-17 «Пламя»

Автоматика оружия работает за счет энергии отдачи свободного затвора. Давление пороховых газов на дно гильзы отводит затвор в заднее положение, экстрагирует стреляную гильзу, подает новый выстрел и сжимает возвратные пружины. Досылание гранаты в патронник происходит при накате затвора.

В состав конструкции гранатомета входят следующие элементы:

  • короб со стволом;
  • ударно-спусковой механизм;
  • приемник;
  • затвор;
  • перезаряжающий механизм;
  • возвратные пружины.

Короб служит для размещения основных частей и деталей гранатомета. В его переднюю часть вставляется нарезной ствол, а к задней части крепится затыльник. На его наружной стороне размещается гашетка спуска.

На внутренней стороне короба слева и справа расположены две направляющие, по которым движется массивный затвор. Он оснащен вертикальным досылателем и специальным гребнем, который извлекает использованную гильзу. Внутри затвора размещен гидравлический тормоз отката, увеличивающий цикл работы автоматики оружия, что повышает кучность и точность стрельбы АГС-17. Также в канале затвора расположены две возвратные пружины.

В крышке короба расположен механизм перезаряжания, который представляет собой обойму и тросик с Т-образной рукоятью. Она расположена над гашеткой и во время стрельбы остается неподвижной.

УСМ АГС-17 – куркового типа, он находится на левой стороне короба и соединен с гашеткой с помощью тяги. Гранатомет способен вести как автоматический, так и одиночный огонь. Есть предохранитель флажкового типа, запирающий шептало курка.

Для управления и удержания гранатомета во время стрельбы в его задней части расположены две откидные рукояти, между которыми расположена гашетка.

Разборка и сборка гранатомета не представляет большой сложности, и может быть произведена даже в полевых условиях.

Стрельба из АГС-17 ведется со станка САГ-17, который состоит из двух частей – верхнего и нижнего станка. Гранатомет крепится к станку с помощью кронштейна и двух фланцев.

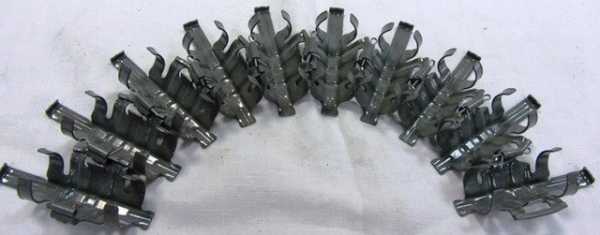

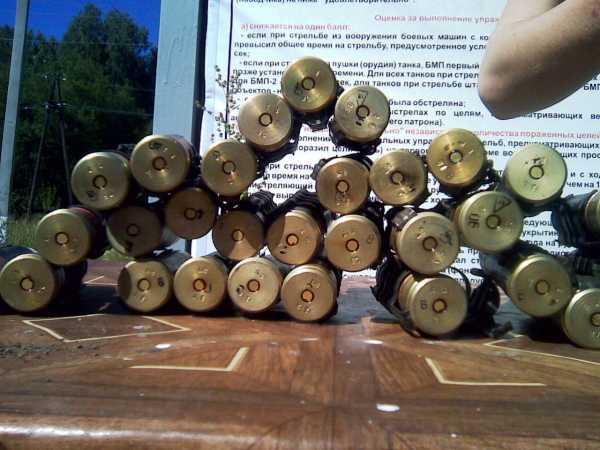

Боепитание гранатомета ленточное, лента металлическая, звеньевая с открытым звеном. Емкость ленты – 30 выстрелов, а так как хвостовика она не имеет, то ее первое звено оставляется пустым. Снаряженная лента укладывается в специальный короб круглой формы. Механизм подачи ленты состоит из рычага с роликом и подпружиненного подавателя. Снаряжать ленту выстрелами можно как вручную, так и с помощью специального устройства.

Короб для лент имеет ручку для переноски, створку с зацепами и крышку, а также специальную шторку, которая прикрывает горловину.

Гранатомет АГС-17 оснащен оптическими и механическими прицельными приспособлениями. Они позволяют вести стрельбу как по настильной, так и по навесной траектории. Оптический прицел ПАГ-17 крепится на специальном кронштейне, который расположен на левой части ствольной коробки. Он оснащается двумя светофильтрами, которые упрощают прицеливание в яркую солнечную и пасмурную погоду.

Механический прицел гранатомета состоит из целика и мушки. Обычно он используется при ведении огня прямой наводкой на дистанциях до 700 метров. Оптический прицел универсален, его можно использовать и при ведении огня с закрытых позиций.

Боеприпасы АГС-17 и их особенности

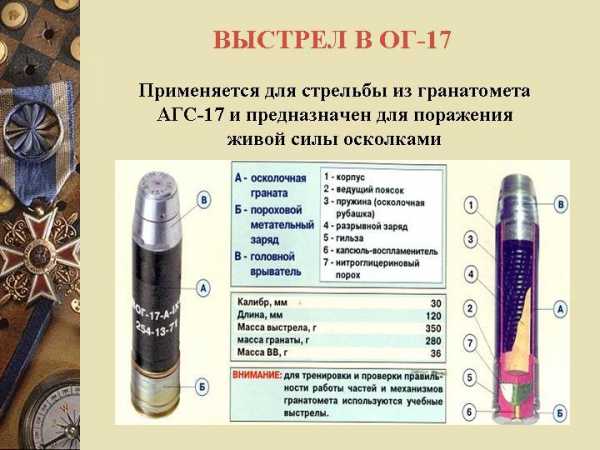

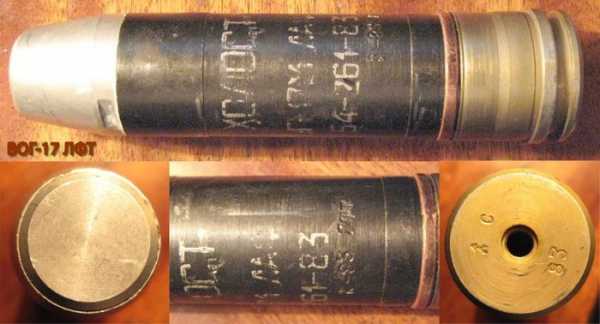

В 1971 году вместе с гранатометом на вооружение был принят осколочный выстрел ВОГ-17. Однако практически сразу стало понятно, что его взрыватель требует доработки. Так появился выстрел ВОГ-17М с ударником мгновенного действия. Каждый выстрел состоит из гранаты с взрывателем, а также гильзы с капсюлем и пороховым метательным зарядом.

Тонкостенный корпус гранаты и специальная рубашка в виде стальной пружины с насечкой при взрыве дают большое количество осколков, гарантировано выводя из строя живую силу противника в радиусе семи метров.

Позже к АГС-17 были разработаны дополнительные выстрелы: ВОГ-30 и ГПД-30. Для подготовки гранатометных расчетов была разработана специальный учебный выстрел ВУС-17. Место падения этого боеприпаса легко определить по оранжевому дыму, который он выпускает.

С момента начала серийного производства АГС-17 был разработан целый ряд модификаций гранатомета:

  • АГС-17 «Пламя». Базовая версия гранатомета, стрельба из которой ведется со станка-треноги САГ-17;
  • АГ-17Д. Модификация гранатомета, специально разработанная для боевых машин поддержки пехоты «Терминатор»;
  • АП-30 «Пламя-А». Авиационный вариант гранатомета, принятый на вооружение в 1980 году. От базового он отличается счетчиком выстрелов, меньшим шагом нарезов в стволе и, что является основным, наличием электроспуска. Темп стрельбы у авиационной модификации выше, поэтому ствол АП-30 получил массивный радиатор охлаждения. Этот гранатомет обычно размещается в специальном контейнере;
  • АГ-17М. Модификация для боевых катеров, также его планировали использовать на БМП-3;
  • КБА-117. Украинская модификация гранатомета, созданная специалистами компании «Артиллерийское вооружение». Является элементом боевых модулей бронетехники.

Ниже представлены основные ТТХ АГС-17:

  • калибр, мм: 30;
  • масса без ленты и станка, кг: 18;
  • вес коробки с гранатами, кг: 14,5;
  • темп стрельбы: 50-100 или 350-400;
  • дальность прицельная, м: 1700;
  • расчет, чел.: 2;
  • емкость короба, патр.: 29.

comp-pro.ru

Оружие. Мировое оружие. Энциклопедия оружия

Гранатомет АГС-17 или «Пламя» — это автоматический станковый гранатомет 30-мм калибра. АГС-17 был разработан в конструкторском бюро имени Нудельмана в 1971 году. Главным конструктором АГС-17 является Александр Федорович Корняков. Гранатомет Пламя предназначен для поражения огневых средств и живой силы противника, которые расположены вне пределов укрытий, за гористым природным ландшафтом местности и в открытых траншеях или окопах. В том же 1971 году автоматический гранатомет станковый АГС-17 стал поступать на вооружение сил армии СССР. Довольно широкое и не менее успешное применение АГС-17 Пламя получил в годы войны в Афганистане и в остальных конфликтах местного характера. Производство АГС-17 было начато в 1971 году на Вятско-Полонском машиностроительном заводе «Молот» и продолжается по сей день. Помимо РФ, гранатомет Пламя выпускается также КНР и бывшими странами Югославии. Гранатомет АГС-17 «Пламя» использует лишь единый тип боеприпасов — осколочно-фугасные гранаты ВОГ-17 или ВОГ-30 (модифицированный вариант ВОГ-17). Несмотря на то, что АГС-17 имеет меньшую начальную скорость гранаты и меньшую мощность, чем импортные конкуренты, он имеет значительно меньший вес. Это отражается на его мобильности при спешенном использовании на поле боя. Данный тип гранатометов используется не только в станковом варианте, но и имеет башенный вариант инсталляции (на БТР, БМП). Во времена афганской войны это оружие устанавливали в дверные проемы вертолетов Ми-8. Авиационный вариант гранатомета АГС-17 — АГ-17А оснащен счетчиком выстрелов, электроспуском. Тем его стрельбы увеличен до 420-500 выстрелов/минуту. При ведении стрельбы на удаленные дистанции, АГС-17 оснащается призменным оптическим прицелом ПАГ-17, кратность увеличения которого составляет 2,7 раза.

Теперь же поговорим о конструкции гранатомета Пламя.
Гранатомет АГС-17 имеет автоматику со свободным затвором. Огонь производится с открытого затвора. Гранатомет Пламя питается патронами, собранными в ленту из 30 штук, которая в свою очередь помещается в патронные коробки круглого вида. Вес такой коробки составляет примерно 14 килограмм. Затвор взводится при помощи Т-образной рукояти, которая с одной стороны связана с затвором, благодаря наличию каретки и стального троса. Стрелок управляет огнем при помощи 2-х складных рукояток, которые расположены горизонтально. Спусковая кнопка размещена между рукоятями на затылочной стороне ствольной коробки.

Гранатомет «Пламя» в основной массе размещается на специальный треногий станок 6Т8. Огонь можно вести, как по настильной траектории, так и по навесной.

Тактико-технические характеристики гранатомета АГС-17 Пламя

  • Боевой расчёт: 2-3 чел
  • Калибр: 30 мм
  • Боеприпасы: ВОГ-17, ВОГ-17М, ВУС-17
  • Прицельная дальность: 1700 м
  • Начальная скорость гранаты: 185 м/с
  • Радиус сплошного поражения: 7 м
  • Темп стрельбы: 50-100 или 350-400 выстрелов/мин
  • Вес гранатомета со станком и прицелом: 31 кг
  • Вес тела гранатомета: 18 кг
  • Масса коробки с выстрелами: 14,5 кг
  • Ёмкость ленты: гранат 29
  • Боекомплект: 87 выстрелов (3 коробки)
  • Длина: 840 мм
  • Длина ствола: 305 мм

world-weapons.ru

АГС 40 Балкан — Гранатомет Российской Армии, Безгильзовая Схема Подачи Боеприпасов, ТТХ и Калибр, История Создания

31.05.2018

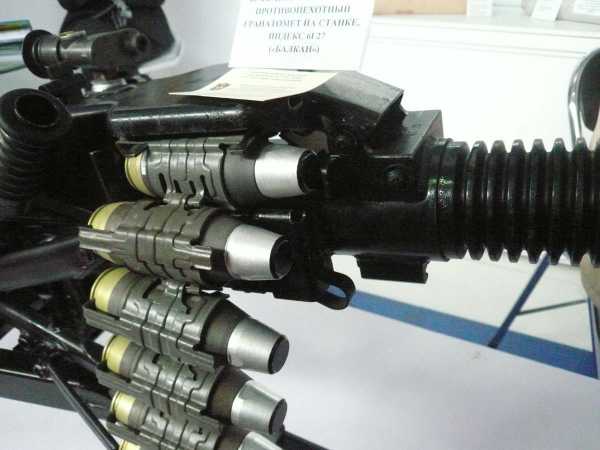

АГС-40 «Балкан» — это российский автоматический станковый гранатомет, разработанный в НПО «Прибор». Калибр этого оружия – 40 мм. Он предназначен для уничтожения живой незащищенной силы противника, а также вражеской пехоты, находящейся в полевых укрытиях или за естественными складками местности.

Мелкосерийное производство оружия началось еще в 2008 году. Планируется, что в нынешнем году гранатомет АГС-40 «Балкан» наконец-то будет принят на вооружение российской армии.

Перед создателями АГС-40 стояло задание создать оружие по своей мощности и максимальной дальности превосходящее автоматические гранатометы АГС-17 «Пламя» и АГС-30. И, судя по отзывам тех, кто имел возможность познакомиться с новым оружием поближе, конструкторы с этой задачей блестяще справились. Благодаря увеличению калибра до 40 мм и применению нового боеприпаса, АГС-40 имея практически такой же вес, как и его знаменитый предшественник АГС-17, значительно «подрос» в огневой мощи, скорострельности и дальности стрельбы.

АГС-40 создан на базе опытного 40-мм автоматического гранатомета «Козлик», разработка которого велась в 90-е годы прошлого столетия.

История создания гранатомета АГС-40 «Балкан»

Советский Союз смело можно назвать родиной автоматических гранатометов. Еще до войны отечественные конструкторы-оружейники первыми в мире занялись разработкой подобного вида оружия. В 1934 году даже было создано специальное конструкторское бюро, руководил которым Яков Григорьевич Таубин.

Через год военным для испытаний был передан станковый 40,6-мм автоматический гранатомет, который мог вести огонь на 1,2 тыс. метров. Новый тип стрелкового оружия был неоднозначно воспринят военным руководством, были у него как противники, так и сторонники. Ради справедливости, следует отметить, что 40,6-мм гранатомет Таубина имел серьезные технические недоработки, надежность оружия была неудовлетворительной. Поэтому оно так и не было принято на вооружение, а в 1941 году Таубин был арестован и расстрелян. Проект автоматического гранатомета был закрыт.

Несмотря на трагическую судьбу Таубина, его конструкторское бюро продолжило свою работу. И в начале 70-х годов его ученики и последователи создали 30-мм станковый гранатомет АГС-17 «Пламя». В 1972 году он был принят на вооружение.

АГС-17 принимал участие в большинстве вооруженных конфликтов последней четверти прошлого столетия. Настоящим экзаменом для него стала Афганская война. Оружие получилось настолько удачным, что советские солдаты нередко в инициативном порядке приваривали АГС-17 к корпусам боевых машин, значительно повышая таким образом их огневую мощь.

Практическое применение АГС-17 показало ряд недостатков этого гранатомета, главным из которых был значительный вес этого оружия. Поэтому уже в 80-е годы в Конструкторском бюро приборостроения началась разработка нового автоматического гранатомета, который позже получил название АГС-30. В силу объективных и субъективных причин его создание заняло большой промежуток времени, только в середине 90-х годов он ограниченными партиями начал поступать в войска. Со своей основной задачей конструкторы блестяще справились: если масса АГС-17 со станком превышает 30 кг, то АГС-30 весит всего лишь около 16 кг.

Однако эффективный радиус поражения у АГС-30 остался таким же, как и у его предшественника. И это неудивительно, ведь новый гранатомет использует те же боеприпасы, что и АГС-17.

Поэтому в 80-е годы в тульском ЦКИБ СОО начались работы над еще одним проектом – более мощным 40-мм автоматическим гранатометом. Основной задачей этого проекта было создание оружия, обладавшего большей дальностью стрельбы и боевой эффективностью по сравнению с находящимся на тот момент на вооружении гранатометом АГС-17. На стадии разработки новый 40-мм гранатомет получил название ТКБ-0134 «Козлик».

Чтобы добиться заявленных характеристик, оружейники применили нестандартную для этого типа оружия конструкцию безгильзового боеприпаса с так называемой улетающей гильзой (она составляет единое целое с корпусом гранаты и после выстрела улетает вместе с ней). По своей конструкции эти боеприпасы очень напоминают выстрелы к подствольным гранатометам ВОГ-25, но при этом гораздо мощнее их.

Распад СССР и десятилетие экономических неурядиц так и не дали возможности завершить этот проект. Но наработки, полученные в ходе его реализации, нашли применение в конструкции гранатомета АГС-40. Работы над его созданием начались в середине 90-х годов, но из-за сложной экономической ситуации в стране сильно затянулись. Только в 2008 году «Прибор» передал в российские вооруженные силы шесть экземпляров нового АГС-40 «Балкан» и партию боеприпасов для проведения испытаний.

По результатам проведенных испытаний, АГС-40 был рекомендован к принятию на вооружение. Планируется, что новый гранатомет начнет поступать в войска в 2018 году. Эту информацию журналистам подтвердили представители НПО «Прибор». При этом разработчики считают, что АГС-40 значительно превосходит по своим основным характеристикам лучшие зарубежные аналоги.

В 2013 году АГС-40 был представлен на выставке вооружений IDEX-2013, которая проходила в Арабских Эмиратах. Новый российский гранатомет вызвал небывалый ажиотаж.

Описание конструкции АГС-40 «Балкан»

Одним из главных отличий АГС-40 от своих предшественников, которое сразу бросается в глаза, является наличие в конструкции станка-треноги сидения для стрелка, из-за чего гранатомет уже прозвали «стреляющим стулом». Сидение не только повышает удобство стрелка, благодаря весу бойца оружие меньше подбрасывает после выстрела.

Вес гранатомёта АГС-40 вместе со станком и прицельными приспособлениями составляет 32 кг. Еще 14 кг весит коробка с гранатами. Общая масса оружия получается довольно внушительной, но и боевые характеристики по сравнению с АГС-17 и АГС-30 выросли ощутимо. Максимальная дальность стрельбы гранатомета составляет 2,5 тыс. метров, а скорострельность – 400 выстрелов в минуту. АГС-40 сможет вести огонь как по навесной, так и по настильной траектории. Стрельба может вестись одиночными выстрелами, короткими очередями (до 5 выстрелов), длинными очередями (до 10 выстрелов), возможен и непрерывный огонь. И это еще не все.

Правильнее будет назвать АГС-40 гранатометным комплексом, в состав которого, кроме самого оружия, входит еще и боеприпас – граната 7П39, оснащенная двухкамерным баллистическим двигателем. Именно он является главной «изюминкой» АГС-40, во многом определяющим характеристики этого оружия.

Граната 7П39 выполнена по так называемой минометной схеме, когда камора с метательным зарядом составляет единое целое с корпусом боеприпаса и вылетает из ствола после выстрела вместе с ним. У нее нет отдельной гильзы. Это позволило довести массу взрывчатого вещества в гранате почти до 90 гр.

Использование безгильзовой схемы позволило не только повысить мощность боеприпасов и дальность стрельбы гранатомета, но и в целом определило схему работы автоматики гранатомета.

Огонь ведется с открытого затвора, а роль газового поршня выполняет ударник, который жестко соединен с затворной рамой. После возвращения затворной группы в переднее положение она под действием пружины продолжает двигаться дальше и поворачивает затвор, запирая канал ствола. Затем ударник разбивает капсюль гранаты. После выстрела пороховые газы давят на ударник, толкая его вместе с затворной рамой назад. Цикл работы автоматики повторяется.

Боепитание оружия происходит из составной металлической ленты, емкостью двадцать выстрелов, которая подается справа налево. Лента укладывается в круглый короб, который крепится к гранатомету с правой стороны. В войска ленты будут поставляться уже снаряженными, в каждом транспортном коробе будет находиться по две ленты. Расчет гранатомета состоит из двух человек.

Во время использования АГС-40 устанавливается на станок-треногу, конструкция которой во многом напоминает треногу гранатомета АГС-17 «Пламя», но имеет сидение для стрелка на задних опорах.

АГС-40 штатно комплектуется механическим и оптическим прицелом. Ручки управления оружием у него расположены, как у АГС-17 – непосредственно на теле гранатомета.

Гранатомет АГС-40 можно будет устанавливать на различные виды боевой техники. Учитывая приличный вес оружия и его огневую мощь, это можно назвать оптимальным решением. В НПО «Прибор» уже заявили, что рассматривают варианты его крепления на легкую боевую технику, а также на катера. Кроме того, увеличенная дальность стрельбы и повышенная мощность боеприпаса делает АГС-40 прекрасным видом вооружения для ударных вертолетов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

история создания, описание и характеристики

Время прочтения:

АГС-17

АГС-17 «Пламя» – это советский станковый автоматический гранатомет, который был разработан в ОКБ-16 (ныне это ОКБ им. Нудельмана), и принят на вооружение в 1970 году. Он предназначается для уничтожения пехоты противника, находящейся как открыто, так и за естественными складками местности (на обратных скатах высот, в оврагах, лощинах), а также в открытых полевых укреплениях (окопах, стрелковых ячейках). Калибр гранатомета АГС-17 составляет 30 мм.

Станковый гранатомет АГС-17 «Пламя» — это мощное противопехотное оружие, с прекрасными тактико-техническими характеристиками. Он может поражать противника как навесным, так и настильным огнем. Гранатомет до сих пор находится на вооружении российской армии, кроме того, АГС-17 эксплуатируется в вооруженных силах еще двух десятков стран мира (бывшие советские республики, КНР, Иран, Индия, Финляндия, КНДР и другие).

АГС-17

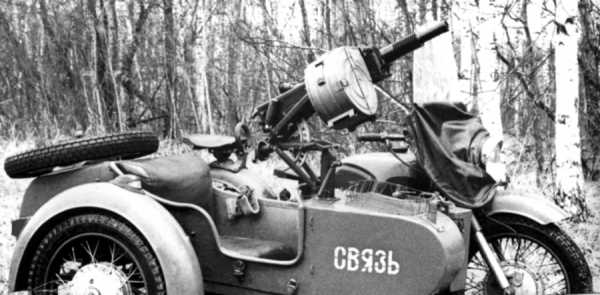

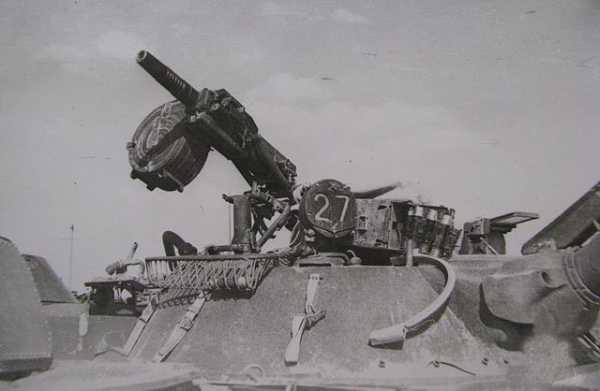

Сильными сторонами АГС-17 являются его простота, надежность и универсальность — гранатомет можно использовать не только со станка, но и устанавливать на различные виды боевой техники, включая вертолеты.

АГС-17 «Пламя» — это грозное и эффективное оружие, проверенное в десятках конфликтах. Его боевым крещением стал Афганистан. Этот гранатомет прекрасно зарекомендовал себя во время боевых действий в горах. АГС-17 «уважали» не только советские бойцы, моджахеды также с большим удовольствием пользовались трофейными образцами этого оружия. АГС-17 прошел первую и вторую чеченские кампании и другие локальные конфликты, вспыхнувшие на территории бывшего Советского Союза, в настоящее время гранатомет активно применяется в Сирии.

АГС-17

Серийное производство автоматического гранатомета АГС-17 было налажено на машиностроительном заводе «Молот», в настоящее время существует несколько модификаций этого оружия. Кроме того, АГС-17 выпускался в Китае и в бывшей Югославии.

История создания

Первый автоматический гранатомет АГ-ТБ был разработан в СССР талантливым конструктором-оружейником Таубиным в начале 30-х годов прошлого века. Идея соединить скорострельность автоматического оружия с поражающим действием осколочных боеприпасов казалась весьма удачной. Новый вид оружия заинтересовал военных, были изготовлены опытные образцы и проведены испытания.

Гранатомет АГ-ТБ даже успел поучаствовать в Зимней войне. Были планы установить новое оружие на боевые катера, самолеты, бронетехнику. Но, в конце концов, на вооружение был принят 50-мм миномет Шавырина, а работы над автоматическими гранатометами были прекращены.

Правда, благодаря проекту АГ-ТБ появилось ОКБ-16, руководителем которого стал Яков Таубин.

Долгое время в СССР автоматическим гранатометам не уделяли должного внимания. Только после того, как американцы успешно начали использовать автоматический станковый гранатомет Mk 19 во Вьетнаме, советские военные задумались над созданием аналога.

Разработку гранатомета поручили все тому же ОКБ-16, правда, в это время им руководил уже не Таубин, а его ученик и последователь Нудельман. Проект же возглавил Александр Федорович Корняков.

АГС-17

В 1967 году был готов стреляющий макет оружия, он получил название АГС-17. После некоторых доработок и проведения испытаний, в 1971 году Советская армия приняла на вооружение новый вид стрелкового оружия.

АГС-17

Следует отметить, что конструкционно и по классификации, сложившейся в Советском Союзе, АГС-17 «Пламя» — это малокалиберное автоматическое орудие. Соответственно, его выстрел – это артиллерийский патрон малого калибра с осколочно-фугасным снарядом. Название оружия («автоматический гранатомет») больше связано с тактическими задачами, которое оно выполняет на поле боя и не обусловлено его конструкцией. Вместе с подствольными, автоматические гранатометы образовали новый класс вооружения – «оружие поддержки».

АГС-17

В боевых условиях АГС-17 был применен впервые во время вьетнамо-китайского конфликта в 1979 году. Настоящим испытанием для этого оружия стала война в Афганистане, и, надо сказать, что АГС-17 ее блестяще прошел. Нередки были случаи, когда самостоятельно приваривали гранатометы «Пламя» к корпусу бронетехники, значительно повышая ее боевую мощь.

Первые модификации оружия имели ствол с алюминиевый радиатором для охлаждения, позже его функции стало выполнять оребрение наружной поверхности ствола.

Описание конструкции

Автоматика АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса. Конструкция гранатомет состоит из следующих элементов: ударно-спускового механизма, приемника, короба со стволом, затвора, механизма перезарядки, возвратных пружин.

АГС-17

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки.

В канале затвора находятся две возвратные пружины.

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Ударный механизм станкового гранатомета – куркового типа. Во время спуска курок бьет по рычагу бойка, находящегося в затворе. Ударно-спусковой механизм размещается в левой части ствольной коробки.

АГС-17

АГС-17 оснащен предохранителем флажкового типа, который запирает шептало курка. Гранатомет имеет механизм для регулировки темпа стрельбы. Он работает через изменение продолжительности цикла работы автоматики оружия.

Флажок, с помощью которого можно менять темп стрельбы, имеет два фиксированных положения: верхнее – 350-400 выстр./мин. и нижнее — 50-100 выстр./мин.
Для управления гранатометом АГС-17 используются две горизонтальные откидные ручки, между ними расположен спусковой рычаг.

АГС-17

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Лента для выстрелов снаряжается либо вручную, либо при помощи специальной машинки. В коробку помещается стандартная лента с 29 выстрелами. Емкость ленты составляет 30 выстрелов, но у нее нет хвостовика, поэтому его роль выполняет крайнее звено, которое заводится в приемник.

Короб для ленты имеет ручку для переноски, крышку и створку с защелками, а также специальную шторку, которая закрывает горловину во время транспортировки.

АГС-17

Для наведения оружия используется оптический прицел ПАГ-17, который устанавливается с помощью кронштейна на левой стороне ствольной коробки. Прицельные приспособления позволяют вести огонь прямой наводкой на дистанции в 700 метров, также их можно использовать и при стрельбе с закрытых позиций. Кроме оптического, гранатомет оснащен и механическим прицелом, который состоит из мушки и целика.

Для установки АГС-17 используется станок САГ-17. В походном положении САГ-17 складывается и обычно перемещается вторым номером расчета. Все опоры станка регулируются, что делает применение гранатомета удобным в любой ситуации.

АГС-17

Для стрельбы АГС-17 может использовать несколько типов выстрелов, наиболее часто применяются ВОГ-17 и ВОГ-17М. Каждый из этих выстрелов состоит из гильзы, порохового заряда, гранаты и взрывателя мгновенного действия. Граната имеет тонкостенный корпус с уложенной внутри насеченной проволокой прямоугольного сечения. После накалывания капсюля воспламеняется пороховой заряд в гильзе и происходит выстрел. Взрыватель становится на боевой взвод только через 50-100 метров полета, что обеспечивает безопасность расчета.

ВОГ-17М – это модернизированная граната, оснащенная механизмом самоликвидации. Кроме боевых, в боекомплект гранатомета могут входить и практические выстрелы. Например, ВУС-17, который вместо взрывчатого вещества содержит пиротехнический состав, дающий оранжевый дым на месте падения. Для АГС-17 также созданы и учебные боеприпасы.

АГС-17

Выстрелы для гранатомета АГС-17 были разработаны в НПО «Базальт». Еще несколько видов боеприпасов были созданы иностранными компаниями.

Модификации

В настоящее время существует несколько модификаций АГС-17:

  • АГС-17 «Пламя». Это базовая модификация оружия, которая устанавливается на станок-треногу САГ-17.
  • АП-30 «Пламя-А». Авиационная модификация гранатомета, разработанная в 1980 году. Этот вариант отличается от базового наличием электроспуска, счётчика выстрелов, несколько уменьшенным шагом нарезов в канале ствола и большим темпом стрельбы. Соответственно, АП-30 пришлось оснастить более массивным радиатором охлаждения ствола. Данный вариант гранатомета обычно размещался в специальном подвесном контейнере.
  • АГ-17Д. Модификация, устанавливаемая на боевую машину поддержки пехоты «Терминатор»
  • АГ-17М. Морской вариант гранатомета, которая предназначена для установки на катерах, также используется на БМП-3.
  • КБА-117. Модификация гранатомета, разработанная украинскими конструкторами КБ «Артиллерийское вооружение». Он входит в состав боевых модулей бронетехники и бронекатеров.

Эксплуатация

Расчет АГС-17 состоит из двух человек, в расчет может входить и подносчик боеприпасов. Как правило, стрельба ведется в автоматическом режиме, хотя, можно вести и одиночный огонь. Наиболее эффективна стрельба короткими очередями (3-5 гранат).

АГС-17

В бою перемещение гранатомета производится вместе со станком, для этого можно использовать специальные ремни. Следует отметить, что весит это оружие немало – 18 кг, а вместе со станком – 52 кг. И это не считая боекомплекта гранатомета. Данный факт можно назвать главным недостатком гранатомета. В целом же, можно сказать, что АГС-17 — это надежное и эффективное оружие, достаточно простое в эксплуатации. Его разборка не требует дополнительных инструментов и может быть проведена в полевых условиях. Все вышеперечисленные качества были неоднократно проверены в ходе множества войн и конфликтов последних десятилетий. По большинству своих характеристики АГС-17 уверенно превосходит зарубежные аналоги.

Характеристики

Ниже указаны ТТХ АГС-17.

Калибр, мм 30
Длина ствола, мм 290
Общая длина, мм 840
Общие вес, кг 18
Вес со станком, кг 52
Скорострельность, выстр./мин 65
Радиус сплошного поражения, м 7
Темп стрельбы, выстр./мин 100
Начальная скорость гранаты, м/с 120
Боевой расчёт, чел. 2-3
Прицельная дальность, м 1700

mag-m.com

Автоматический гранатомет 6Г11 АГС-17 «Пламя» (СССР)

Разработка автоматического 40,8-мм пехотного гранатомёта с различными установками велась в СССР еще в 1932-1939 гг. в КБ Я.Г.Таубина, однако большого интереса не вызвала и была окончательно закрыта после того, как Таубин был репрессирован. Принявший руководство ОКБ-16 А.Э.Нудельман не смог тогда продолжить разработку этой темы и вернулся к ней тридцать лет спустя. В 1971 г. созданный в КБТМ Нудельмана 30-мм станковый автоматический гранатомёт был принят на вооружение под обозначением АГ-17 «Пламя» (в станковом варианте — АГС-17). Гранатомёт создавался как противопехотное оружие, поражающее живую силу противника осколочными боеприпасами настильным и навесным огнем.

Гранатомёт АГС-17 «Пламя» рассчитан под выстрел ВОГ-17 или ВОГ-17М (30×20) с осколочной гранатой. Головным разработчиком выстрелов было КБ «Прибор». Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 г, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками — 7 м. Масса выстрела — 350 г, гранаты — 280 г. Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 с, масса выстрела — 348 г, гранаты — 275 г, заряда ВВ — 34 г, приведенная площадь поражения — 70 м2. Позднее был разработан выстрел ВОГ-30, дающий при тех же габаритах и массе в 1.5 раза большую, чем у ВОГ-17М, площадь поражения.

Автоматика гранатомёта АГС-17 «Пламя» действует за счет отдачи массивного свободного затвора. Применить простую схему автоматики позволили сравнительно невысокое давление газов и малая длина ствола. Быстросъемный нарезной ствол гранатомета крепится в ствольной коробке замыкателем с чекой. Ближе к казенной части ствола выполнено оребрение для увеличения поверхности охлаждения. На более поздней модификации введен утолщенный тяжелый ствол с кольцевыми проточками, играющими ту же роль, что и оребрение. Затвор гранатомёта прямоугольной формы. В его передней части смонтированы вертикально перемещающийся досылатель, на верхней плоскости — гребень для приведения в действие механизма извлечения стреляной гильзы, зацеп и криволинейный паз. Внутри затвора находится гидравлический тормоз отката, несколько увеличивающий продолжительность цикла автоматики, что повышает кучность стрельбы.

Гидротормоз состоит из цилиндра, в который заливается керосин, штока с поршнем и фланцем на свободном конце уплотнителя, препятствующего вытеканию рабочей жидкости. Цилиндр имеет четыре окна переменного сечения, поршень — четыре отверстия для перетекания керосина. Гидротормоз приводится в действие с помощью фланца штока: при откате затвора он упирается в затыльник гранатомета, а при движении вперед — в упоры ствольной коробки. Две возвратные пружины симметрично размещены в канале затвора. Смонтированный в крышке ствольной коробки тросовый механизм перезаряжания несет «родовые черты» КБ, специализировавшегося на авиационном вооружении. Механизм включает обойму, цепляющую зацеп затвора и трос с Т-образной рукояткой, перекинутый через ролик обоймы. При вытягивании троса за рукоятку он оттягивает обойму, а вместе с ней и затвор, назад. При стрельбе механизм перезаряжания неподвижен.

Ударно-спусковой механизм в сборе крепится на левой стенке ствольной коробки, допускает только непрерывный огонь с переменным темпом. Ударный механизм — курковый. При движении вперед разобщитель затвора взводит цилиндрический, горизонтально перемещающийся курок (иногда называемый ударником). При спуске курок движется назад и своим передним выступом бьет по рычагу бойка, размещенного в затворе. Спуск осуществляется поворотом шептала через спусковую планку спускового рычага, смонтированного в виде широкой клавиши на затыльнике гранатомета. Флажковый предохранитель запирает шептало курка. Внутри курка расположен механизм регулирования темпа стрельбы гидравлического типа (еще один «авиационный» элемент, впрочем, достаточно надежно работающий и в пехотном оружии). Регулируя скорость перетекания керосина из одной части полости курка в другую через наклонные отверстия неподвижного поршня, можно управлять скоростью движения курка. Таким образом изменяется продолжительность цикла автоматики.

Ручка регулирования темпа стрельбы имеет флажок, занимающий два фиксированных положения. В верхнем ее положении обеспечивается максимальный темп 350-400 выстр./мин, в нижнем — минимальный (50-100 выстр./мин). Для управления АГС-17 «Пламя» служат две откидные горизонтальные рукоятки. Клавиша спускового рычага расположена между ними. Питание — от металлической звеньевой ленты с открытым звеном. Коробка с лентой крепится на правой стенке ствольной коробки. Механизм подачи включает рычаг подачи с роликом и подпружиненный подаватель. При откате затвора за счет взаимодействия ролика рычага подачи и криволинейного паза затвора рычаг подачи поворачивается, подаватель подает очередной выстрел к окну ствольной коробки, клинья съемника ствольной коробки отделяют выстрел от ленты. При движении затвора вперед досылатель поднимается копирами ствольной коробки и захватывает выстрел за шляпку гильзы. Затем, снижаясь, досылает выстрел в патронник. При откате досылатель освобождает гильзу, затвор своим гребнем поворачивает отражатель, установленный на оси в корпусе приемника, и отражатель выбрасывает гильзу из ствольной коробки вниз.

С левой стороны на АГС-17 «Пламя» крепится на кронштейне оптический прицел ПАГ-17. Сетка прицела позволяет вести стрельбу прямой наводкой на дальность до 700 м (на гранатометах ранних выпусков — до 550 м). Для стрельбы на большие дальности используются механизм углов возвышения и боковой уровень. Горизонтальная наводка — с помощью угломера. Огонь ведется с треножного складного станка САГ-17. Тело гранатомёта крепится в люльке станка. Станок имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования, на ногах — сошники. В походном положении сложенный станок переносится вторым номером расчета. В бою гранатомет переносится на станке за ноги и ремни. АГ-17 «Пламя» используется также для вооружения бронемашин и вертолетов.

В Афганистане, Чечне, Дагестане и ряде других конфликтов АГС-17 «Пламя» зарекомендовал себя эффективным и надежным оружием поддержки пехоты. Он отличается сравнительно простой конструкцией, достаточной кучностью и точностью стрельбы. Возможность ведения навесного огня позволяет брать на себя функции миномета на резкопересеченной местности. Однако, по мнению военных заказчиков, необходимо увеличить прицельную дальность и в 2-2,5 раза повысить общую эффективность огня. АГС-17 «Пламя» состоит на вооружении армий России, бывших республик СССР КНР, Афганистана и Анголы, Чада, Кубы, Ирана, Мозамбика, Никарагуа, Польши.

Характеристики 6Г11 АГС-17 «Пламя»
Калибр — 30 мм
Выстрел — ВОГ-17 (ВОГ-17М)
Масса гранатомета без ленты — 18 кг
Масса гранатомета с лентой на станке — 44,5 кг
Масса снаряженной ленты на 29 выстрелов — 14,5 кг
Начальная скорость гранаты — 185 м/с
Дульная энергия — 4791 дж
Темп стрельбы — регулируемый, от 50-100 до 400 выстр./мин
Максимальная дальность стрельбы — 1730 м
Минимальная дальность навесной стрельбы — 1000 м
Наибольшая высота траектории — 905 м
Дальность прямого выстрела по цели высотой 2м-250 м
Емкость ленты — 30 выстрелов
Расчет — 2 человека

www.dogswar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
