Sturmgewehr Stg.44. Как появилась на свет первая штурмовая винтовка? | Законы и безопасность

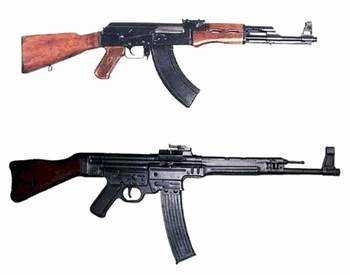

Говорят, именно это оружие было прототипом знаменитого автомата Калашникова и не менее известной бельгийской штурмовой винтовки FN FAL.

Говорят, именно на этом оружии уже было штатное место для подствольного гранатомёта, оптического прицела и другого «обвеса».

Говорят, именно с этого оружия в современном военном лексиконе появились термины «штурмовая винтовка» и «промежуточный патрон».

И всё это — чистая правда!

История создания этого оружия началась ещё до Второй мировой войны с… разработки в 30-х годах 20-го века «промежуточного патрона» 7.92×33 мм (7.92 mm Kurz). Этот патрон был промежуточным по мощности между пистолетным (9×19 mm «parabellum») и винтовочным (7,92×57 mm для карабина Mauser-98K).

Данный патрон разрабатывался не по заказу военного ведомства, а в инициативном порядке немецкой оружейной фирмой Полте (Polte). В 1942 году немецким управлением вооружений HWaA, заказ на разработку оружия под этот патрон передан двум немецким фирмам — Хенель (C.G. Haenel) и Вальтер (Karl Walther).

В результате было создано автоматическое оружие, получившие название MaschinenKarabiner (автоматический карабин). Образец, созданный фирмой Вальтер, обозначался MKb.42(W), образец фирмы Хенель, соответственно, Mkb.42(H).

По результатам испытаний было решено развивать конструкцию фирмы Хенель, разработкой которой руководил легендарный немецкий оружейник Хуго Шмайсер, в неё внесли существенные изменения, например, конструкция ударно-спускового механизма была взята с образца фирмы Вальтер.

Далее разработка автоматического карабина продолжалась под литерой MP 43. Изменение названия на MaschinenPistole (в дословном переводе пистолет-пулемёт), связано с тем, что Адольф Гитлер категорически возражал против массового производства автоматических вооружений, мотивируя это тем, что тогда миллионы винтовочных патронов на складах так и не будут использованы. Даже демонстрация возможностей автоматического карабина не изменила негативного отношения фюрера к новым образцам автоматического оружия. Дальнейшая разработка этого оружия велась втайне от фюрера, под личным наблюдением рейсхминистра вооружений Альберта Шпеера.

И всё же новое оружие было жизненно необходимо. Огневая мощь немецкой пехоты к середине войны постепенно оказывается существенно ниже огневой мощи советской пехоты, вооруженной в основном пистолетом-пулемётом ППШ. Это, в свою очередь, требовало либо производства огромного количества ручных пулемётов, которые были громоздки и неудобны, либо начать массовое производство автоматических карабинов, эффективная дальность стрельбы которых составляла до 500 м (у ППШ до 150 м.)

Отношение фюрера и всего верховного руководства Третьего рейха к новому оружию резко изменилось, и в начале 1944 г. начинается массовый выпуск нового образца оружия под наименованием MP 44. Этим оружием в первую очередь оснащались элитные части немецкой армии. Одновременно усовершенствуется и боеприпас: патрон образца 1943 г. «Pistolen-Part. 43 m. E» был уже очень похож на современный автоматный патрон со стальным сердечником в пуле. В октябре 1944 г. образец получил окончательное (выбрано было лично фюрером) обозначение StG.44 (Sturmgewehr 44, «штурмовая винтовка обр. 1944 г.»). Название «штурмовая винтовка» настолько «прилипло» к данному виду стрелкового оружия, что всё стрелковое оружие с аналогичными показателями сегодня называют штурмовыми винтовками.

Stg.44 (штурмовая винтовка обр. 1944 г.)

Автоматический карабин Stg.44 представлял собой индивидуальное стрелковое оружие, построенное на основе автоматики с газовым двигателем с длинным ходом расположенного над стволом газового поршня. Запирание ствола осуществлялось при помощи перекоса затвора вниз, за вкладыш в ствольной коробке. Ствольная коробка состоит из стального листа, штампованный блок УСМ вместе с пистолетной рукояткой присоединен к ствольной коробке и складывается вперед-вниз при неполной разборке. Приклад деревянный, крепится к ствольной коробке и при разборке снимается. Внутри приклада располагается возвратная пружина. Хотя я видел фотографии и со складывающимся прикладом, но описания такой модели не нашел.

Ударно-спусковой механизм позволяет вести одиночный и автоматический огонь. Прицел секторный, предохранитель и переводчик режимов огня независимые, рукоятка затвора расположена слева и при стрельбе двигается вместе с затворной рамой. На дульной части ствола выполнена резьба для крепления винтовочного гранатомета, а также Stg.44 могла комплектоваться специальным кривоствольным устройством Krummlauf Vorsatz J, предназначенным для стрельбы из танков, окопов или иных укрытий.

Тактико-технические характеристики

Калибр: 7,92×33 (7,92 mm Kurz).
Длина оружия: 940 мм.
Длина ствола: 419 мм.
Масса: без патронов 4,1 кг, с полным магазином на 30 патронов 5.22 кг.
Темп стрельбы: 500 выстр./мин.
Емкость магазина: 15, 20, 30 патронов.
Начальная скорость пули: 650 м/с.

Достоинства. Эффективная дальность стрельбы Stg.44: очередями до 300 м, одиночными выстрелами до 600 м, что более чем в два раза выше, чем у советского пистолета-пулемёта ППШ. Специально для снайперов была создана автоматическая винтовка МР-43/1 (позволявшая вести прицельную стрельбу до 800 метров), с фрезерованным креплением для установки четырёхкратного оптического прицела или ночного инфракрасного прицела ZG.1229 «Вампир». Отдача при стрельбе почти в два раза ниже, чем у карабина Mauser-98K, что повышало комфортность и точность стрельбы.

Недостатки. Прежде всего, большая масса, почти на килограмм больше карабина Mauser-98K. Приклад часто ломался в рукопашном бою. Пламя, вырывающееся из ствола при стрельбе, сильно демаскировало стрелка. Высокие прицельные приспособления и длинный магазин заставляли при стрельбе лёжа высоко поднимать голову, что существенно увеличивало профиль стрелка. Чтобы уменьшить высоту оружия, в конце войны производились магазины на 15 и 20 патронов.

За всё время Второй мировой войны было выпущено более 400 000 автоматических карабинов MP43, MP 44, Stg.44.

Автомат был желанным трофеем как у советских войск, так и у западных союзников. Есть документальные подтверждения использования данного оружия советскими солдатами при штурме Берлина.

После войны автоматы Stg.44 использовались в полиции ГДР и армии Чехословакии. В Югославии они продержались на вооружении воздушно-десантных войск до 1970-х годов.

И это ещё не всё! Штурмовая винтовка конструкции Хуго Шмайсера оказала большое влияние на развитие послевоенных образцов стрелкового оружия. Так, конструкция автомата Калашникова и бельгийской штурмовой винтовки FN FAL были, если не «слизаны», то сделаны по схеме, очень похожей на Stg.44. Современный американский автоматический карабин M4 по габаритам, боеприпасу и области применения тоже очень близок к «штурмгеверу» Stg.44.

Естественно, такое своеобразное оружие вдохновляло и до сих пор продолжает вдохновлять кинорежиссёров, дизайнеров, разработчиков компьютерных игр, производителей игрушек и моделей оружия.

Американский телеканал «Милитари», составивший рейтинг десяти лучших винтовок 20 века, отвёл штурмовой винтовке Stg.44 почётное девятое место. С его объективностью спорить трудно, первое место в этом рейтинге занимает русский автомат Калашникова.


shkolazhizni.ru

штурмовая винтовка StG 44 (криволинейный ствол и ИК-прицел) » Военное обозрение

StG 44 (нем. SturmGewehr 44) – первая в мире штурмовая винтовка. Разработка данного принципиально нового оружия велась с середины 30-х годов XX века. Все работы по созданию StG 44 и запуск его в серийное производство произошли уже во время Второй мировой войны. Возможно, в отличие от многих идей «чудо-оружия» Германии, штурмовая винтовка покажется блеклой поделкой, но именно этот вид оружия впервые созданный в Германии и массово поставляющийся в войска активно использовался в боевых действиях заключительного этапа войны. Любое оружие создается с целью убийства, в этом плане StG 44, в отличие от проектов сверхтяжелых танков, летающих дисков и космических бомбардировщиков, свою роль исполнил, а сами штурмовые винтовки и спустя более 70 лет после окончания войны остаются основным оружием пехотинца на поле боя.

StG 44 – автоматическое оружие, по советской терминологии автомат, классической компоновки, калибра 7,92×33 мм. Автоматика штурмовой винтовки основывается на принципе использования пороховых газов, которые отводятся из канала ствола при помощи газоотводного механизма, обладающего длинным ходом газового поршня. Газоотводная камера, оснащенная регулятором, находится над стволом. Запирание канала ствола осуществляется путем перекоса затвора в вертикальной плоскости. Рукоятка взведения затвора находится с левой стороны штурмовой винтовки и при ведении огня перемещается вместе с затвором. Ударно-спусковой механизм StG 44 выполнен в виде единого блока с пистолетной рукояткой и обеспечивает стрелку возможность ведения огня одиночными патронами и очередями. Переводчик режимов огня располагался над пистолетной рукоятью.

Секторный прицел штурмовой винтовки позволял вести прицельный огонь на дистанции до 800 м. Деления прицела были нанесены на специальной прицельной планке, каждое из делений соответствовало изменению дальности на 50 м. Мушка и прорезь были треугольной формы. На StG 44 мог устанавливаться не только оптический, но и инфракрасный прицел. При ведении огня по мишени диаметром 11,5 см на дистанции в сотню метров половина попаданий укладывалась в круг диаметром 5,4 см. Благодаря применению менее мощных патронов, сила отдачи StG 44 при стрельбе была меньше, чем у винтовки Mauser 98k.
В результате усилий немецких инженеров, конструкторов и техников StG 44 стала по-настоящему простым, технологичным и дешевым изделием. Для изготовления одной штурмовой винтовки требовалось 14,3 кг. металла, при массе винтовки в 5,2 кг., а также 19-человека-часов и 14 станков-часов. Себестоимость производства нового автоматического оружия составляла всего 78 рейсхмарок. В то же время основное оружие пехотных подразделений вермахта – магазинный карабин Маузер 98k стоил 70 марок.

В целом StG 44 являлся вполне удачным образцом автоматического оружия, которое обеспечивало эффективное ведение огня одиночными выстрелами на дальность до 600 м., и очередями на дальность до 300 м. StG 44 стал первым массовым образцом оружия совершенно нового класса штурмовых винтовок и, несомненно, оказал свое влияние на создание всех последующих разработок в этом направлении. Из недостатков StG-44 можно выделить чересчур большую массу оружия, а также высоко расположенные прицельные приспособления, что требовало от лежащего стрелка достаточно высоко поднимать голову. По конструкции модели высказывались лишь незначительные нарекания. В частности указывалось на слабость пружин противопылевого щитка и подавателя магазина, а также на недостаточную прочность крепления приклада, которое могло разрушиться во время рукопашной схватки.

StG 44 и криволинейные стволы

Идея оружия, обладающего кривым стволом, была не нова. Первые попытки его создания относились еще к XIX веку. Такое оружие позволяло поражать противника, не покидая укрытия: люка танка, окопа, угла здания. В 1942-43 годах во время боев на Восточном фронте вермахт столкнулся с необходимостью создания оружия, которое могло помочь бороться с живой силой противника, которая находилась в не зоны действия настильного огня. Так идея криволинейных стволов получила новый импульс.

В конце 1943 года немецкая компания Rheinmetall получила заказ на разработку особых приспособлений – искривленных стволов, которые должны были быть рассчитаны под все образцы штатного оружия, которое использовало винтовочно-пулеметный патрон калибра 7,92×57 мм. Результаты проведенных испытаний показали, что немецкий 7,92 мм патрон оказывался слишком мощным для любого искривленного ствола, что приводило к его быстрому износу.


Тогда германские конструкторы обратили свое внимание на «промежуточный» патрон 7,92×33 мм. Он был короче и обладал значительно меньшей дульной энергией. Проведенные испытания показали, что данный патрон наилучшим образом подходит для использования с криволинейными стволами. Использование данного патрона в штурмовой винтовке, делало ее единственным образцом, который на практике мог реализовать идею стрельбы из укрытия. При этом автомат работал за счет использования энергии пороховых газов, которые поступали из газоотводного отверстия в газовую камеру. При креплении на ствол криволинейной насадки истечение газов существенно затруднялось, так как их количество, поступавшее из ствола в газовую камеру автомата, увеличивалось и могло стать причиной поломки автомата. Данная проблема была решена изготовлением в задней части насадки специальных газоотводных отверстий.

В июле 1944 года штурмовая винтовка MP 43 (будущая StG 44) со стволом кривизной в 90 градусов была продемонстрирована высшим офицерам Вермахта. В результате проведенных стрельб точность стрельбы была вполне удовлетворительной. При ведении огня одиночными патронами на дистанции в 100 м. рассеивание равнялось 35 см. Живучесть такого искривленного ствола оценивалась в 2000 выстрелов. Уже 8 августа 1944 руководство Управления вооружения Вермахта выдало заказ на изготовление в сжатые сроки 10 000 таких приспособлений для стрельбы из-за укрытий. При этом данное решение было преждевременным, так как проведенные испытания показали, что ствол с таким углом кривизны может удовлетворить потребности лишь танкистов, но никак не пехотных подразделений. В результате компанию Rheinmetall попросили спроектировать стволы с углом искривления в 30 и 45 градусов, массой не более 2 кг. и живучестью на уровне 5000 выстрелов.

Такие искривленные стволы получили обозначение Vorsatz J (проект Йот) и предназначались для ведения огня из траншей и использования во время уличных боев. Криволинейная насадка имела узел крепления, который был аналогичен винтовочному гранатомету. В казенной части ствола находилось зажимное устройство, которое состояло из 2-х наметок и зажимного винта. Крепление криволинейной насадки к стволу можно было произвести также с помощью втулки и другими способами.

Для того чтобы обеспечить прицельную стрельбу из укрытия были спроектированы два типа прицелов: призменные и зеркальные. Стрельба из таких штурмовых винтовок практически не отличалась от стрельбы из StG 44 с оптическим прицелом. Перископические прицелы существенно повышали возможности StG 44 со специальным стволом-насадкой. Перископический прицел включал в себя мушку и перископическо-зеркальную систему линз, с помощью которой стрелок мог вести прицельный огонь. Линия прицеливания, проходя через мушку автомата и секторный прицел, преломлялась в линзах и отклонялась вниз. StG 44, оснащенный насадкой Vorsatz J, получил обозначение StG 44(V). Такой автомат могу вести прицельную стрельбу на дальность до 400 метров.


Не забывали немецкие конструкторы и о танкистах. Увеличение габаритов танков вело к росту «мертвого» непростреливаемого стрелковым оружием пространства возле танка. Для решения это задачи можно было использовать штурмовую винтовку StG 44 со стволом-насадкой Vorsatz Pz (Panzer), которая имела искривление в 90 градусов. Ствол-насадка (общая длина 476 мм, внешний диаметр 25 мм) монтировался в шаровой установке на крыше боевой машины, что обеспечивало возможность кругового обстрела. При использовании StG 44 (P) мертвые зоны возле танка сокращались до 15 м. Рассеивании при ведении огня из такого оружия составляло от 16 до 50 см. Помимо самой насадки для применения StG 44 в тесных условиях боевого отделения танков и САУ был создан и специальный укороченный секторный магазин на 10 патронов (оригинал 30 патронов).



Завершить все работы по созданию криволинейных стволов до конца войны в Германии так и не успели. Развал немецкой экономики в последние месяцы Второй мировой войны не дал возможности довести эти разработки до серийного производства. Возникали проблемы и при испытаниях. Насадки с искривленным стволом деформировали пули, увеличивая рассеивание. Дополнительным отрицательным фактором был повышенный износ канала ствола в районе дульного среза, что вело к снижению кучности стрельбы. Живучесть насадок также оставалась низкой – не более 250 выстрелов.

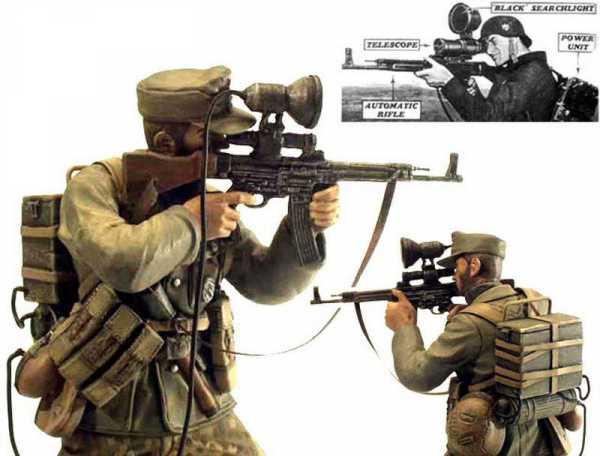

StG 44 и ИК-прицел ночного видения

К концу Второй мировой войны немецкие заводы производило около 1000 ИК-приборов в месяц. Большая их часть шла на оснащение танковых подразделений. Помимо всего прочего экипажи Panther, оснащенных приборами ночного видения, вдобавок вооружались и StG 44 с инфракрасными прицелами ZG.1229 Vampir. Данные штурмовые винтовки предназначались также для стрелков-снайперов. С правой стороны ствольной коробки они имели крепление для установки оптических 4-х кратных прицелов ZF-4 и ИК-прицелов ZG.1229 «Вампир».


Инфракрасный прицел ночного видения Zielgerat 1229 (ZG.1229) Vampir предназначался для наблюдения за полем боя в условиях естественного ночного освещения, определения дальности до цели по угловым величинам, наведения на цель, наблюдения за результатами огня и внесения корректировок. Прицел был спроектирован в Forschungsanstalt der Deutschen Reichspost (RPF) в Берлине, а его производством занималось ведущее немецкое оптико-механическое предприятие – завод Ernst Leitz в городе Ветцлар.

Для опытной эксплуатации была выпущена первая партия в 310 автоматов, оснащенных прицелами «Вампир». Сам прицел с инфракрасным прожектором весил 2,26 кг., аккумуляторные батареи к нему, которые переносились в бачке от противогаза и в специальном деревянном ящике весили еще 13,59 кг. Общий вес с учетом самой штурмовой винтовки, а также ящика под аккумуляторы был весьма внушителен. Немецкие конструкторы достаточно оригинально решили проблему батареек. Принимая во внимание тот факт, что у любых элементов питания имеется привычка постепенно разряжаться, а также полностью выходить из строя, возможно, в самый неподходящий момент, конструкторы снабдили стрелка небольшим генератором с ручным приводом. Перед отправлением на ночную охоту солдат должен был некоторое время покрутить ручку генератора, после этого система была готова к бою.

topwar.ru

Первая в мире штурмовая винтовка StG 44

История создания данного оружия берет начало ещё до ІІ мировой войны, с момента разработки в 30-х годах прошлого века 7.92×33-мм «промежуточного патрона» (7.92mm Kurz). Данный патрон был средним по мощности между патроном к пистолету (9х19mm «parabellum») и патроном к винтовке (7,92х57mm).

Этот патрон разрабатывался по инициативе немецкой оружейной фирмы Полте (Polte), а не по заказу немецкого военного ведомства. В 1942 году германским управлением вооружений HWaA фирмам Вальтер и Хенель был передан заказ на разработку оружия под данный патрон.

В результате были созданы образцы автоматического оружия, которые получили название MaschinenKarabiner (с немецкого — автоматический карабин). Образец, который создала фирма Хенель, обозначался MKb.42(H), а образец фирмы Вальтер, соответственно, Mkb.42(W).

По итогам испытаний было принято решение развивать конструкцию, которую разработала фирма Хенель. Разработка велась под руководством легендарного немецкого оружейника Хуго Шмайсера. В конструкцию внесли существенные трансформации, например, конструкция УСМ была взята с модели фирмы Вальтер.

Дальнейшие работы по разработке автоматического карабина проходили уже под обозначением MP 43 (MaschinenPistole, с немецкого — пистолет-пулемёт). Изменение названия разработки произошло по причине того, что Гитлер был против массового выпуска автоматического оружия, ссылаясь на то, что тогда миллионы патронов для винтовок на складах останутся неиспользованными. Не изменила плохого отношения Гитлера к новым образцам автоматического оружия и демонстрация возможностей автоматического карабина. Дальнейшая разработка данного оружия велась под личным контролем рейсхминистра вооружений Германии Альберта Шпеера, втайне от фюрера.

И всё же новейшее оружие было крайне необходимо Германии. Огневая мощь пехоты Вермахта к середине войны уже оказывается существенно меньше огневой мощи пехоты советской армии, которая вооружена в основном пистолетом-пулемётом Шпагина. Данный факт требовал либо производства большого количества громоздких и неудобных ручных пулемётов, либо начать серийный выпуск автоматических карабинов, у которых эффективная дальность ведения огня составляла до 500 м против 150 м у ППШ. Это же привело к изменению отношения Гитлера и всей верхушки Третьего рейха к автоматическому оружию. Уже в начале 44-го года начинается серийное производство нового образца стрелкового оружия, получившего наименование MP 44. Данным оружием в первую очередь вооружались элитные части Вермахта. Одновременно модернизируется боеприпас для MP 44: «Pistolen-Part.43m. E» — патрон образца 1943 г. стал уже сильно похож на нынешний автоматный патрон, в пуле которого был стальной сердечник.

В октябре 44-го года образец получил обозначение, выбранное лично Гитлером, StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года). Обозначение «штурмовая винтовка» так прижилось к этому типу стрелкового оружия, что в настоящее время все образцы стрелкового оружия, которые имеют аналогичные показатели, называют штурмовыми винтовками.

StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года)

Автоматический карабин Sturmgewehr.44 являлся индивидуальным стрелковым оружием, которое построено по принципу автоматики верхнего отвода части пороховых газов, приводящих в движение газовый поршень. Запирание канала ствола производилось перекосом затвора вниз, за выступ в ствольной коробке. Ствольную коробку делали из штампованного стального листа. Ударно-спусковой механизм с пистолетной рукояткой присоединялся к ствольной коробке и при неполной разборке складывается вперед-вниз. Приклад делался деревянным, крепился к ствольной коробке и снимался при разборке. Внутри приклада располагалась возвратная пружина.

Ударно-спусковой механизм винтовки позволял вести автоматический и одиночный огонь. StG.44 имела секторный прицел, независимые переводчик режимов огня и предохранитель, рукоятка затвора располагалась слева и при стрельбе двигалась совместно с затворной рамой. Для присоединения винтовочного гранатомета на дульном срезе ствола сделана резьба. Кроме того, Stg.44 могла быть оборудована специальным кривоствольным устройством, которое предназначалось для стрельбы из окопов, танков или других укрытий.

Sturmgewehr.44 имела следующие ТТХ

Калибр оружия — 7,92 мм.

Длина винтовки — 940 мм.

Длина ствола — 419 мм.

Масса Sturmgewehr.44 без патронов 4,1 кг, или 5,22 кг с полным магазином на 30 патронов.

Темп стрельбы около 500 в/мин.

Емкость магазинов была на 15, 20 и 30 патронов.

Начальная скорость пули около 650 м/с.

Достоинства Sturmgewehr.44. Винтовка эффективно стреляет очередями на дальность до 300 м и одиночными выстрелами на дальность до 600 м. Это больше чем в два раза выше, чем у ППШ. Для снайперов была построена винтовка МР-43/1, которая позволяла вести прицельный огонь до 800 метров. На фрезерованное крепление можно было устанавливать четырёхкратный оптический прицел или ночной инфракрасный прицел ZG.1229 «Вампир». При стрельбе отдача была почти в 2 раза ниже, нежели у карабина Mauser-98K. Это повышало точность и комфортность стрельбы.

Ее недостатки. Во-первых, это большая масса. Винтовка почти на килограмм была тяжелее карабина Mauser-98K. Деревянный приклад нередко ломался в ходе рукопашного боя. Пламя, которое вырывалось из ствола при стрельбе, очень сильно демаскировало стрелка. Длинный магазин и высокие прицельные приспособления при стрельбе лёжа заставляли стрелка высоко поднимать голову, это существенно увеличивало его профиль. В целях уменьшения высоты оружия изготавливались магазины емкостью 15 или 20 патронов.

Всего в годы ІІ мировой войны было изготовлено более 400 тысяч автоматических карабинов Stg.44, MP43, MP 44.

Автомат был дорогим трофеем не только у советских войск, но и у союзников. Имеются документальные подтверждения применения данного оружия солдатами Советской армии в ходе штурма Берлина.

По окончании войны автоматы Sturmgewehr.44 использовались полицией ГДР и армией Чехословакии. В Югославии винтовки продержались на вооружении ВДВ до 70-х годов прошлого века.

Кроме того, штурмовая винтовка, которую создал Хуго Шмайсер, оказала большое действие на послевоенное развитие стрелкового оружия. Так, конструкция бельгийской FN FAL и автомата Калашникова были если не скопированы, то сделаны по схеме, которая очень похожа на Stg.44. Также сильно похож на Sturmgewehr.44 современный штатовский автоматический карабин M4.

Ссылка на источник: https://topwar.ru/4900-istoriya-pervoy-shturmovoy-vintovki-sturmgewehr-stg44.html

chrontime.com

штурмовая винтовка Haenel Schmeisser MP44 \ Stg.44

Автомат Haenel  Schmeisser MP.43 — предшественник знаменитого «штурмгевера» Stg.44. Вид слева

Автомат Haenel  Schmeisser MP.43 — предшественник знаменитого «штурмгевера» Stg.44. Вид справа

Автомат Haenel  Schmeisser Stg.44 с кривоствольной насадкой для стрельбы из-за укрытий Krummlauf Vorsatz J

Автомат Haenel  Schmeisser MP.43 — предшественник знаменитого «штурмгевера» Stg.44. Неполная разборка в сравнении с автоматом Калашникова АКМ

Stg.44

Mkb. 42 (H)

Mkb. 42 (W)

Mkb. 42 (W) с гранатометной мортиркой

MP-43 неполная разборка

MP-43 / MP-44 / Stg.44

МР-43/1

МР-43 с инфракрасным прицелом

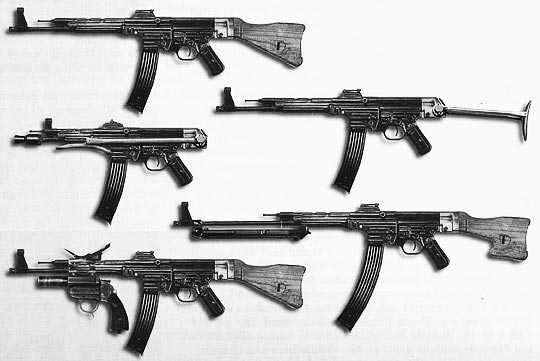

Stg.44 в различных вариантах изготовления

Калибр, мм    7.92×33 Kurz
Длина, мм    940
Длина ствола, мм    419
Вес, кг    5.22
Магазин, кол. патронов    30
Начальная скорость
пули, м/с    685
Эффективная дальность
стрельбы, м    300
Темп стрельбы,
выстр/мин    500 — 600

С приходом к власти в Германии в ХХ веке нацистов началось перевооружение Вермахта. Армейское командование, проведя анализ перспектив развития вооружения и техники с учетом его тактического применения, пришло к выводу, что одной из задач создания качественно новых вооруженных сил, готовым к широкомасштабным наступательным действиям, является их оснащение оружием более совершенным, чем то, которое есть у потенциальных противников.Тактико-техническое задание (ТТЗ) на создание нового оружия, составленное управлением вооружения сухопутных войск вермахта (HWaA — Heereswaffenamt), начиналось с требования разработки патрона уменьшенной мощности для стрельбы на дистанции до 1000 метров. В результате фирмой «Польте» был разработан промежуточный «короткий» патрон калибра 7.92х33 мм (7.92 mm Kurz).

Первоначальные тактико-технические требования, определявшие основные черты конструкции оружия под «промежуточный» патрон, после проведенных в 1935-1937 годах многочисленных исследований были переработаны, и к 1938 году сложилась концепция программы легкого автоматического стрелкового оружия, призванного заменить пистолет-пулемет, магазинную винтовку и, частично, ручной пулемет. Это позволило бы иметь в армии только две (вместо прежних трех) системы стрелкового оружия — автомат и единый пулемет для выполнения всех задач.

Наработанный опыт, учитывавший последние достижения, как в научной мысли, так и в производстве сложных изделий точного машиностроения, привел к разработке достаточно жестких и точных ТТЗ, установленных HWaA для нового оружия.

18 апреля 1938 года научно-исследовательское бюро 2-го отдела по испытанию и проектированию технических средств HWaA заключило с владельцем зульской оружейной фирмы C.G. Haenel, известным оружейником Хуго Шмайссером, контракт на разработку автоматического карабина.

Новый карабин получил официальное название Mkb (Maschinenkarabin — автоматический карабин), отличавшийся от названия МР (Maschinenpistole — пистолет-пулемет).

Конструкторскую группу по проектированию Mkb возглавил сам X. Шмайссер. В начале 1940 года он передал в распоряжение HWaA первый опытный образец автоматического карабина под «короткий» патрон фирмы «Польте».

С конца 1940 года к борьбе за выгодный заказ подключилась еще одна из наиболее знаменитых германских оружейных фирм — «Вальтер» (Walther) под руководством Эриха Вальтера, которому удалось добиться получения контракта для своей фирмы у HWaA на проведение исследований по программе Mkb. Ему предлагалось создать систему оружия на тех же условиях, что и C.G. Haenel, но с использованием уже полностью отработанного секторного магазина от Mkb системы Шмайссера с двухрядным расположением тридцати патронов.

В сжатые сроки был изготовлен первый опытный образец, и уже в начале 1941 года фирма «Вальтер» представила его офицерам отдела артиллерийско-технического снабжения HWaA. Хотя карабин и показал удовлетворительную работу при отстреле на полигоне в Куммерсдорфе, работы по доводке этой все же несовершенной конструкции продолжались в течение всего 1941 года.В конце января 1942 года для проведения широких конкурсных испытании HWaA потребовало от фирмы C.G. Haenel увеличить первоначальный заказ на изготовление Mkb в 1942 году до 200 штук, а от фирмы Walther к июлю 1942 года требовалось представить 200 автоматических карабинов ее конструкции. Обеим системам HWaA присвоило наименование Mkb-42, изделию C.G. Haenel с индексом «Н» — Mkb. 42 (Н), а автомату фирмы Walther, соответственно «W» — Mkb. 42 (W).

После демонстрации опытных образцов Mkb. 42 (W) и Mkb. 42 (H) на официальном показе в июле того же года руководство германского Министерства вооружений и HWaA остались в твердой уверенности, что обе фирмы в ближайшее время доработают свои изделия и к концу лета их можно будет запустить в производство. Причем, предполагалось, что фирмы уже к ноябрю смогут изготовить по 500 Mkb, а к марту следующего года общее производство удастся довести до 15 тысяч ежемесячно.

Но этим планам не суждено было сбыться. В августе 1942 года после испытаний Mkb. 42 (W) и Mkb. 42 (H) управление HWaA внесло новые требования в первоначальные спецификации. Обобщение опыта боевых действий, как на Восточном фронте, так и в Африке, показало, что перспективная модель основного оружия пехотинца должна быть многофункциональной, то есть поражать не только огнем, но и (в ближнем бою) штыком и прикладом. С учетом установки на штатных карабинах «Маузер» 98к ружейных гранатометов, было решено и на Mkb иметь аналогичные приспособления. Фирмам предписывалось смонтировать на стволах автоматических карабинов прилив для штыка и предусмотреть возможность крепления ружейного надкалиберного гранатомета образца 1940 года. Внесение изменений ненадолго, но замедлило передачу Mkb. 42 в производство. В то же время проблемы, возникшие у C.G. Haenel с субподрядчиками, а у Walther с налаживанием пресса-штамповочного оборудования, привели к тому, что к октябрю из заказанных каждой фирме Mkb ни один не был изготовлен.В ноябре фирма Walther при ежемесячной норме производства 500 штук поставила только 25 Mkb. 42 (W), а в декабре — 91 штуку. Благодаря поддержке Министерства вооружений, обе фирмы к началу 1943 года смогли решить наиболее серьезные производственные проблемы. Так, из 500 Mkb, намеченных для производства в январе того года, было недопоставлено только 200 штук, а в феврале Walther и C.G.Haenel фактически превысили уровень производства, изготовив 1217 карабинов вместо планировавшейся тысячи штук. Министр вооружений «третьего рейха» Альфред Шпеер, в целях более полного изучения служебно-эксплуатационных характеристик Mkb. 42 (Н) и Mkb. 42 (W), отдает приказ о том, чтобы некоторое количество карабинов было отправлено для прохождения войсковых испытаний на Восточный фронт.

Оба автоматических карабина, вследствие жесткости спецификаций HWaA, а также из-за широкого применения штамповки и сварки в технологиях, имели между собой большое конструктивное сходство. Испытания выявили, что, хотя Mkb. 42 (W) и был легче, компактнее и лучше сбалансирован, что в немалой степени сказалось на результативности стрельбы, все же не оставалось сомнений, что его усложненная автоматика не приспособлена для использования в неблагоприятных полевых условиях. Mkb. 42 (Н) оказался проще и надежнее своего конкурента. По результатам испытаний нового оружия, HWaA приняло решение отдать предпочтение конструкции Шмайссера, но только после внесения в нее некоторых изменений.Основной переработке подвергся ударно-спусковой механизм. Применение заднего шептала в Mkb. 42 (Н) обеспечивало одиночный и непрерывный огонь, однако производство одиночных выстрелов, да еще при ударниковом спусковом механизме, вызывало обоснованные сомнения в смысле точности стрельбы из-за удара затвора в момент выстрела о пенек ствола. Для повышения кучности боя первоначальная конструкция ударно-спускового механизма была заменена на более надежную курковую систему Вальтера, с остановом подвижных частей затвора в переднем положении.

Изменилась конструкция шептала, взамен вводившейся в паз рукоятки перезаряжания был установлен флажковый предохранитель, ход поршня переделан с длинного на короткий, укорочена трубка газовой камеры.

Функционирование оружия в сложных условиях эксплуатации было улучшено за счет замены окон большого сечения для выхода остаточных пороховых газов из трубки газовой камеры на отверстия диаметром 7 мм. Технологические изменения внесены в затвор и затворную раму с газовым поршнем. Изъята направляющая втулка возвратно-боевой пружины. Вследствие пересмотра некоторых взглядов на тактическое использование автоматического карабина, был снят прилив для штыка, чему, кстати, способствовало принятие на вооружение ружейного гранатомета Gw.Gr.Ger.42 с другим способом крепления на стволе. В связи с использованием бука при производстве приклада, его конструкция также упростилась.

Большая часть деталей изготовлялась методом холодной штамповки с широким применением соединения частей точечной сваркой. Наружные поверхности ствольной коробки, цевья, магазина и других частей автомата обрабатывались зиг-машинами, которые выдавливали канавки разного профиля, значительно повышавшие жесткость этих деталей, изготовляемых из тонкого листового металла.

Одним из крупных недостатков нового автомата, так и не устраненных конструкторами, осталась большая масса (более пяти килограммов), осложнявшая его использование в пехотных частях в качестве основного образца индивидуального стрелкового оружия.Благодаря поддержке министра А. Шпеера, в июне 1943 года модернизированное оружие под индексом МР-43 (Maschinenpistole-43 — пистолет-пулемет образца 1943 года) пошло в производство. Термин «пистолет-пулемет» употреблялся в обозначении этого оружия для маскировки, чтобы не раздражать Гитлера, который никак не мог свыкнуться с мыслью, что на складах Германии окажутся миллионы устаревших винтовочных патронов. И это происходило в то время, когда даже штабные офицеры в Берлине признавали эффективность нового оружия и его боеприпасов. Внедрением в массовое производство МР-43 занялся сам Шпеер.

В сентябре на Восточном фронте в элитной германской части — моторизованной дивизии СС «Викинг» — состоялись первые полномасштабные войсковые испытания МР-43. В отчете о боевом использовании автоматов более чем половиной стрелков отмечалось, что МР-43 является эффективной заменой пистолетам-пулеметам и винтовкам. Новое оружие существенно влияло на увеличение огневой мощи пехотных подразделений и снижало необходимость использования ими ручных пулеметов для огневой поддержки. Огонь на глубину до 400 метров велся одиночными выстрелами, затем в ходе боев на ближних подступах автоматчики переключались на стрельбу короткими очередями.Подобная комбинация в МР-43 огневой мощи и способности ведения двух видов огня произвела такое сильное впечатление на эсэсовских генералов, что уже в своих первых докладах они просили Гитлера разрешить немедленное массовое производство автомата. По оценкам фронтовиков, МР-43 — надежное оружие. Отмечалась его простота при неполной разборке и сборке. Подкупало и то, что оружие обеспечивало хорошие показатели меткости боя при стрельбе одиночным огнем на дистанции до 600 метров (на большем расстоянии стрельбу уже вели специально обученные снайперы), а при стрельбе короткими очередями действенный огонь велся до 300 метров. При ведении непрерывного огня на 100 метров из МР-43 по мишени диаметром 11,5 сантиметра более половины попаданий укладывались в круг, равный 5,4 сантиметра. Новые патроны, будучи более легкими, менее габаритными и обладающими меньшей энергией отдачи, также зарекомендовали себя с хорошей стороны. При ведении огня из МР-43 сила отдачи была вдвое ниже по сравнению со штатным карабином «Маузер» 98к. С «коротким» 7,92 мм патроном, за счет уменьшения веса патрона, стало возможным увеличение боекомплекта каждого пехотинца. Боекомплект на 150 патронов к карабину «Маузер» 98к весил 3,9 килограмма, а 150 «коротких» патронов к МР-43 весили 2,6 килограмма, что позволило увеличить их запас до 180 патронов, размещенных в шести магазинах, которые носили в двух подсумках. Всего же общая масса автомата с полным боекомплектом не превышала 10,3 килограмма, что примерно на один килограмм тяжелее карабина «Маузер» 98к со штыком и боекомплектом. Чрезмерная тяжесть самого автомата, по сравнению с карабином или пистолетом-пулеметом, была одним из немногих недостатков, присущих МР-43 в значительной степени окупавшийся его многочисленными достоинствами. К недостаткам автомата, вызвавшим нарекания фронтовиков, относилось и то, что, помимо неудобного прицела, расположенного на высокой стойке, при стрельбе ночью из ствола оружия вырывалось сильное пламя, демаскировавшее стрелка.

Настоятельные обращения фронтовиков, поддержанные HWaA и министром вооружений А. Шпеером, а также результаты испытаний, в конечном счете, сломили упрямство Гитлера. После того, как он лично запросил мнение войск о новом автомате и получил положительные отзывы, в конце сентября 1943 года было отдано распоряжение о принятии МР-43 на вооружение пехоты и развертывании его массового производства.то решение ускорило дальнейшие работы ведущих конструкторов фирмы C.G. Haenel. Осенью 1943 года появляется МР-43/1, производившийся в небольших количествах фирмой Merz-Werke. От базового образца он отличался наличием нового 30-мм ружейного гранатомета Mkb. Gewehrgranatengerat-43 (позднее известного как MP.Gw.Gr.Ger.43), который навинчивался на дульную часть ствола с резьбой, а не крепился зажимным устройством так, как гранатомет Gw.Gr.Ger.42 на МР-43. В связи с этим, изменилась конфигурация ствола — его наружное сечение имеет один диаметр, в отличие от цилиндроступенчатого, в МР-43. Для предохранения резьбы от повреждений на ствол навинчивалась удлиненная муфта ствола. Изменилась и конфигурация приклада, причем, для уменьшения отдачи увеличились габариты затыльника.

Для снайперов был создан образец МР-43/1, на который устанавливалось фрезерованное крепление для четырехкратных оптических прицелов ZF-4, а также инфракрасных прицелов ночного видения ZG.1229 «Вампир». Для опытной эксплуатации была изготовлена партия в 300 МР- 43/1 с таким прицелом. Посадочное крепление «Вампира» монтировалось с правой стороны ствольной коробки.

Stg.44 также мог оснащаться специальным кривоствольным устройством Krummlauf Vorsatz J, предназначенным для стрельбы из танков (и иных укрытий) по противнику в мертвой зоне вблизи танка.Верховный главнокомандующий вооруженными силами Германии 6 апреля 1944 года издал приказ, посвященный системе стрелкового вооружения вермахта, где название пистолета-пулемета МР-43 было заменено на МР-44. Кроме изменения года производства в индексе — с 1943-го на 1944-й — эту замену больше ничем нельзя объяснить, поскольку никаких новшеств в само оружие не вносилось.

Осложнение военной обстановки повлияло на то, что в октябре 1944 года Гитлеру пришлось издать еще один приказ, согласно которому МР-44 получил новое (уже четвертое за два года, и на этот раз последнее) название — Stg-44 (Sturmgewehr-44 — штурмовая винтовка образца 1944 года). Это объяснялось, скорее всего, политическими и пропагандистскими соображениями, нежели чем-то другим. Изменение обозначения — «пистолет-пулемет» на «штурмовую винтовку» — стало более точно отражать роль и основное предназначение этого оружия в бою.В конструкцию автомата не было внесено никаких изменений, за исключением клейма Stg.44, ставившегося прямо на старое клеймо МР-44, расположенное на ствольной коробке. По всей вероятности, это характерно только для оружия, выпущенного в конце 1944 года. Автоматами МР-43/ МР-44 вооружались, в первую очередь, отборные войска — моторизованные части и соединения вермахта и полевых войск СС.

История немецких автоматов МР-43 / Stg-44 не закончилась с капитуляцией Германии. После войны они с 1948 по 1956 год состояли на вооружении казарменной полиции ГДР и в 1945-1950 годах — в воздушно-десантных войсках Югославской Народной армии.



Спасибо


feldgrau.info

Штурмгевер StG-44 — немецкая штурмовая винтовка

Середина 30-х годов прошлого столетия стала переломной для
армий многих стран, которые вооружались более эффективным оружием, лёгкими и
скорострельными пистолетами-пулеметами. Такое оружие в разы превосходило
магазинные винтовки по своим тактико-техническим характеристикам. Они были
более компактные. Но главное, солдатам было проще вести бой на пересечённой
местности и в населённых пунктах. Но был у ПП и недостаток, который заключался
в том, что они не могли обеспечить дальность стрельбы, превышающую пятьсот
метров. Конструкторы всех стран понимали, что необходима разработка
преимущественно нового патрона. Он должен быть мощнее пистолетного снаряда, но
меньше винтовочного для обеспечения автоматического огня и компактности оружия.
Несмотря на то, что данная проблема решалась многими, первыми достигли успеха
немцы.

В 1938 году Управлением по вооружению войск Вермахта (HWA)
была инициирована разработка принципиально нового личного оружия бойцов для
замены магазинных винтовок и пистолетов-пулемётов. В тактико-техническом
задании значилась разработка нового патрона с уменьшенной мощностью, который бы
обеспечивал поражение цели на дальности в 1000 метров. Из
множества представленных разработок, наиболее соответствовал требованиям патрон
фирмы «Polte» весом в 3,7 грамма и калибром 7.92х30 мм. Данный образец являлся
уменьшенным аналогом стандартного патрона 7,92 Ч 57 мм. В итоге фирма получила
контракт на детальную разработку нового боеприпаса на базе представленного
образца и через три года работы были закончены. Их результатом стало появление
патрона весом 8,7 грамм
7,92 Ч 33 мм
«Kurz», который имел начальную скорость в 694 м/с.

Шмайссер vs Вальтер

Разработка нового оружия велась параллельно с созданием
боеприпаса. Хуго Шмайссер, главный конструктор и владелец оружейной фирмы «C.G.
Haenel» 18 апреля того же года приступил к разработке автоматического карабина Maschinenkarabiner
(MKb) под патрон фирмы «Polte». Уже через два года фирма представила опытный
образец, автоматика которого работала по принципу отвода газов из канала
ствола.

Пороховые газы отводились в газовую камеру через отверстия в
канале ствола, воздействуя на газовый поршень. Газовая камера находилась над
стволом и была оснащена регулятором, который позволял менять объём камеры, тем
самым регулируя оказываемое давление на поршень.

Поршень отличался длиной хода, а запирание ствола
осуществлялось в вертикальной плоскости перекосом затвора. Реализованный
механизм спуска позволял вести из MKb как автоматический, так и одиночный
огонь. Карабин имел магазин, вмещающий 30 патронов, который был разработан
специально для него. Руководство Вермахта было довольно результатами работы, а Шмайссер
получил заказ на более крупную партию для проведения испытаний в армейских
частях.

А в конце 1940 года, после начального успеха «C.G. Haenel» к
разработке такого же карабина приступила фирма «Walther», которая за год смогла
создать рабочий образец и представить его Вермахту. Карабин отличался от
конструкции Шмайссера газоотводной системой, которая имела кольцеобразный
поршень, располагающийся вокруг ствола. Газовая камера занимало всё место между
кожухом и стволом, а отвод газа осуществлялся через два отверстия в стволе.
Однако магазин с патронами использовался шмайссерский.

В 1942 году Управлением по вооружению был сделан заказ обоим
производителям на поставку образцов в военные части и соединения для
крупномасштабных фронтовых испытаний в Африке и на Восточном фронте. Карабин
Шмайссера получил название MKb-42(H), а образец Вальтера — MKb-42(W).
Интересно, что уже в августе этого же года обе фирмы получили дополнительные
указания по доработки оружия. В частности, требовалось добавить прилив для штык-ножа,
возможность крепить ружейный гранатомет, а так же увеличить жёсткость приклада.

К концу 42-го года HWA
сделало выбор в пользу карабина MKb-42(H). Несмотря на то, что оба образца
оценивались, как эффективное оружие, карабин Вальтера всё-таки уступал в
надёжности. По большому счёту, его главной проблемой стала слишком сложная
конструкция системы отведения газов.

Одобрение Гитлера

Новое оружие поступило в серийное производство под названием
MP-43. До этого карабин прошёл ряд модификаций, которые коснулись замены
ударно-спускового механизма, затвора, уменьшение хода поршня и прочего, что
было направлено на его упрощение. Стоит отметить весьма любопытный факт. Когда
карабин поступил на вооружение, его обозначили как пистолет-пулемёт. А всё
потому, что Гитлер не разрешал разрабатывать новое оружие, пологая, что его армия
и так оснащена лучшими образцами боевого оружия в мире. Но после того как
фронтовики представили ему отчёт о технических возможностях образца Шмайссера,
он изменил своё мнение, одобрив новое оружие.

Тем не менее, на фоне положительных поражающих характеристик,
в войсках высказывали и недовольство новым оружием. В частности, отмечалось,
что оно неудобное, слишком высокий прицел, сильное пламя, выдающее точное
местонахождение стрелка. Но это всё было не так существенно по сравнению с его
весом. Сам по себе MP-43 весил больше пяти килограмм, а с полным набором
боекомплекта – десять. Тем не менее, оружие приняли на вооружение и занялись
его активным производством.

В 1944 году карабин два раз меняет своё название. Сначала на
МР-44, а потом на Sturmgewehr 44 (штурмовая винтовка). Надо отметить, что
менялось только название без каких-либо конструкционных модификаций. Принято
считать, что это был своеобразный политический ход фюрера, который
переименовывал оружие личным указом. Вполне возможно, что если бы война
продлилась дольше, то StG. 44 мог бы стать StG. 45. Но, тем не менее, название
«штурмовая винтовка» не только определило место нового оружия в классификации
различных видов вооружения между ПП и магазинной винтовкой, но и стало
общемировым.

Послевоенная судьба StG. 44

Sturmgewehr 44 был снят с производства после капитуляции
Германии, но почти до середины 50-х годов этот автомат находился на вооружении
полиции ГДР и югославских парашютно-десантных частей. Помимо этого, его копии
производила Аргентина.

Одно время бытовало мнение о том, что наш АК-47 является
копией StG-44. В частности, сторонники данной версии аргументируют такое мнение
тем, что автоматы имеют внешнее сходство, а сам Шмайссер в послевоенные годы
одно время трудился на Ижевском оружейном заводе. Если бы это было
действительно так, то сегодня бы не АК-47 был популярен во всём мире, а
немецкий автомат StG-44. Но, как мы
знаем, наше оружие в данном случае держит уверенное первенство. Что касается
судьбы детища Шмайссера, то сегодня две немецкие фирмы производят такие
самозарядные спортивные винтовки, как MP44 – 22 и BD44, которые являются
точными копиями штурмгевера 44 с хорошо проработанными деталями.

femina-maskulina.ru

Немецкая штурмовая винтовка STG 44: история и фото

Новости и общество

29 октября 2017

За всю историю человечества было создано немало образцов огнестрельного стрелкового оружия. По мнению военных экспертов, среди большого разнообразия подобных изделий на особом месте стоят такие модели, как немецкая штурмовая винтовка STG 44 и автомат Калашникова. Это оружие широко использовалось враждующими сторонами в Великую Отечественную. Между немецкой штурмовой винтовкой STG 44 и АК много общего. Обо всех конструктивных особенностях обеих моделей осведомлены преимущественно профессионалы. Не каждому известно, что предшественница бельгийской разработки FN FAL, взятой на вооружение NATO и ставшей главным конкурентом многим современным образцам огнестрельного оружия, в том числе и АК-47, – немецкая штурмовая винтовка STG 44.

Этот факт дает основания проявить больший интерес к оружию солдат вермахта. Информация об истории создания, устройстве и технических характеристиках немецкой штурмовой винтовки STG 44 представлена в статье.

Знакомство с оружием

Штурмовая винтовка STG 44 (Sturmgewehr 44) – немецкий автомат, созданный в годы Второй мировой. Всего промышленностью Германии было выпущено 450 тыс. единиц. Как утверждают специалисты, немецкая штурмовая винтовка STG 44 является первым производившимся массово образцом автоматов. По сравнению с пистолетами-пулеметами, использовавшимися в военные годы, для винтовки характерен улучшенный показатель эффективной стрельбы. Это стало возможным благодаря использованию в немецкой штурмовой винтовке STG 44 (фото оружия представлено в статье) более мощных боеприпасов. Такой патрон еще называется «промежуточным». В отличие от пистолетных патронов, используемых в пистолетах и пистолетах-пулеметах, винтовочный боеприпас обладает улучшенными баллистическими свойствами.

Об истории немецкой штурмовой винтовки STG 44

Разработки промежуточных патронов, осуществляемые в 1935 году магдебургской оружейной компанией Polte, положили начало созданию германской винтовки. Калибр боеприпасов 7,92 мм давал возможность производить эффективную стрельбу на дистанциях не более тысячи метров. Данный показатель соответствовал требованиям, предъявляемым к патронам от Управления вооружений вермахта. Ситуация изменилась в 1937 году. Теперь после многочисленных исследований, проведенных немецкими оружейниками, руководство Управления пришло к выводу, что нужен более эффективный патрон. Поскольку конструктивно имеющееся оружие оказалось неприспособленным под тактико-технические возможности нового боеприпаса, в 1938 году была сформулирована концепция, согласно которой основной упор делался на легкие автоматические стрелковые модели, которые бы стали достойной заменой пистолетам-пулеметам, магазинным винтовкам и ручным пулеметам.

Видео по теме

Начало изготовления

История производства немецкой штурмовой винтовки STG 44 начинается с момента заключения договора между Управлением вооружения и фирмой C.G. Heanel, владел которой Хуго Шмайссер. Согласно контракту, оружейная компания должна была изготовить автоматический карабин под новый промежуточный патрон. Таким оружием стала винтовка MKb. В 1940-м первые образцы были переданы заказчику. Подобный заказ получила также и компания Walther. Спустя два года обе фирмы предоставили свои образцы — модели MKbH и MKbW — на рассмотрение Гитлеру. Последняя (винтовка MKbW), по мнению специалистов, оказалась слишком сложной и «капризной». Устройство, предоставленное C.G. Heanel, было признано лучшим. Этому образцу винтовки присущи: прочная конструкция и высокие тактико-технические характеристики. Кроме того, по достоинству были оценены надежность, прочность оружия и легкость разборки. В документации данная модель значится как MKb.42. Министром Управления вооружения вермахта Альбертом Шпеером было выдвинуто предложение после проведения некоторых конструктивных изменений отправить несколько таких образцов на Восточный фронт.

Что было доработано в MKb.42?

  • УСМ заменили курковой системой Вальтера. По убеждению специалистов, такая замена благотворно скажется на кучности боя при одиночной стрельбе.
  • Изменения коснулись конструкции шептала.
  • Винтовку оснастили флажковым предохранителем.
  • Укоротили трубку газовой камеры и оснастили ее 7-мм отверстиями, предназначенными для выхода остатков пороховых газов. Благодаря этому сложные погодные условия перестали быть преградой для использования винтовки.
  • Из возвратно-боевой пружины была изъята направляющая втулка.
  • Был упразднен прилив для монтажа штыка.
  • Упрощена конструкция приклада.

1943-1944 годы

Доработанная модель в документации уже значилась как МР-43А. Вскоре она поступила на вооружение немецкой армии и поставлялась на Восточный фронт для военнослужащих 5-й танковой дивизии СС «Викинг». В 1943 году промышленностью Германии было выпущено свыше 14 тыс. единиц такого оружия. В 1944-м для модели была предусмотрена новая аббревиатура – МР-44. Некоторые историки предполагают, что именно Гитлером МР-44 была переименована в «штумгевер» STG 44.

Характерстики первой немецкой штурмовой винтовки были по достоинству оценены нацистами. Использование такого оружия положительно отразилось на огневой мощи немецкой пехоты. Немецкими штурмовыми винтовками (Sturmgewehr) STG 44 были вооружены отборные части вермахта и Ваффен-СС. К концу войны Германия выпустила не менее 400 тыс. единиц оружия. Однако эти модели широко начали использовать на заключительной фазе Второй мировой. Причиной этому стала нехватка патронов для немецкой штурмовой винтовки STG 44. Фото патронов представлено в статье. Как утверждают военные эксперты, нехватка боеприпасов не позволила оружию оказать большое влияние на ход Второй мировой.

Послевоенное время

Теме немецкой штурмовой винтовки STG 44 немало внимания уделили в своих мемуарах нацистские генералы. Несмотря на нехватку боеприпасов, оружие показало себя с самой лучшей стороны. Даже по окончании Второй мировой первая немецкая штурмовая винтовка STG 44 не забыта. Модель до 1970 года состояла на вооружении полиции и армии как самой Германии, так и нескольких других западных государств. Как утверждают некоторые информационные источники, во время конфликта в Сирии обеими враждующими сторонами использовались немецкие штурмовые винтовки STG 44.

Описание устройства

Для винтовки предусмотрен газоотводный тип автоматики. Пороховые газы выводятся через специальные отверстия в стволе. Запирается ствольный канал путем перекоса затвора. Винтовка оснащена нерегулируемой газовой каморой. При необходимости почистить автомат заглушки каморы и вспомогательный шток выкручиваются. Для данной процедуры предусмотрена специальная выколотка. Немецкая штурмовая винтовка STG 44 оборудована УСМ куркового типа. Оружие приспособлено для стрельбы одиночными и серией. Режим регулируется специальным переводчиком, местом расположения которого стала спусковая скоба. Концы переводчика выведены с двух сторон ствольной коробки и оформлены в виде кнопок с рифленой поверхностью. Чтобы из немецкой штурмовой винтовки STG 44 произвести стрельбу очередями, переводчик следует установить на позиции D. Одиночный огонь возможен на позиции Е. С целью обезопасить владельца от незапланированных выстрелов, конструкторы оснастили оружие флажковым предохранителем, который расположен на ствольной коробке ниже переводчика. Блокировка спускового рычага производится, если предохранитель установлен на позиции F. Местом для возвратной пружины стала внутренняя часть приклада. Такая конструктивная особенность винтовки исключает любую возможность проектирования модификаций, имеющих складной приклад.

О боепитании

Патроны численностью 30 штук содержатся в отъемном секторном двухрядном магазине. Солдаты вермахта оснащали винтовки 25 патронами. Это объяснялось наличием в магазинах слабых пружин, неспособных обеспечить качественную подачу боеприпаса. В 1945 году была изготовлена партия магазинов, рассчитанных на 25 патронов. В том же году немецкие конструкторы изобрели специальные стопорные приспособления, которые ограничивали снаряжение 25 патронами стандартных магазинов.

О прицельных приспособлениях

Немецкая винтовка оборудована секторным прицелом, который обеспечивает результативную стрельбу на дистанциях не более 800 м. Прицельная планка оснащена специальными делениями, каждое из которых равно дистанции 50 м. Прорези и мушки в данной модели оружия имеют треугольную форму. Не исключались варианты винтовок с оптическими и инфракрасными прицелами.

О дополнительных приспособлениях

В комплекте к винтовке прилагались:

  • Шесть магазинов.
  • Специальная машинка, с помощью которой магазины снаряжались боеприпасами.
  • Ремень.
  • Три ствольных чехла.
  • Специальный инструмент, с помощью которого выкручивалась газовая камера. Кроме того, данное устройство использовалось для демонтажа ограждений спускового крючка.
  • Пенал. В нем располагался ершик для чистки ствольного канала.
  • Руководство по эксплуатации.

О гранатометах

В Управлении вооружением вермахта было сформулировано требование, согласно которому штурмовая винтовка должна быть пригодна для стрельбы гранатами. Для первых моделей оружия было характерно наличие специальной резьбы, на которую монтировались пламегасители. Резьбовое крепление решили использовать для установки гранатометов на немецкие штурмовые винтовки STG 44. Характеристики оружия для этого оказались недостаточно надежными. Выяснилось, что подобная конструкция бесперспективна. С целью адаптировать гранатомет к штурмовой модели была разработана партия винтовок (МР 43), у которых передняя часть ствола содержала специальный уступ. Кроме того, переделать пришлось и пьедесталы для мушек.

Установка гранатометов стала возможна лишь после выполнения данных конструкторских доработок. Поскольку боеприпасы к гранатометам, в отличие от гранатометов винтовок, были представлены широким ассортиментом, перед конструкторами возникла проблема из-за отсутствия особого вышибного патрона. Поскольку в ходе использования автоматического оружия пороховые газы расходуются при подаче боеприпаса, то для стрельбы из винтовки гранатой нужного давления оказалось недостаточно. Конструкторам следовало разработать специальное устройство.

В 1944 году были созданы два вышибных патрона: один с зарядом 1,5 г предназначался для стрельбы осколочными гранатами, а второй с зарядом 1,9 г – бронебойно-кумулятивными. В 1945 году оружие было успешно испытано. Тем не менее, как утверждают специалисты, для винтовок, стреляющих гранатами, следовало также разработать специальные прицелы, чего так и не было сделано.

О кривоствольных устройствах

Штурмовые винтовки были приспособлены для стрельбы из окопов и из-за танков. Такое ведение огня стало возможным благодаря наличию специальных кривоствольных насадок. Ресурс таких приспособлений не превышал 250 выстрелов. Изначально планировалось использовать винтовочный боеприпас 7,92х57 мм. Но в ходе тестирования оказалось, что мощность таких патронов слишком большая для кривоствольных насадок, которые выходили из строя уже после ста выстрелов. Оружейниками было принято решение использовать патроны 7,92х33 мм.

1944-й стал годом появления первого кривоствольного устройства для штурмовой винтовки. Насадка была представлена в виде искривленного в 90 градусов нарезного ствола. Для изделия были предусмотрены специальные отверстия, через которые выходили пороховые газы. Ресурс насадки, по сравнению с первыми образцами, конструкторам удалось увеличить до 2 тыс. выстрелов. Был предусмотрен угол скоса в 90 градусов. Однако немецких пехотинцев данный показатель искривленности не устраивал. Конструкторам пришлось изменить угол до 45 градусов. Однако после проведенных испытаний оказалось, что такой угол скоса влечет за собой быстрое изнашивание насадок. В результате показатель искривления пришлось снизить до 30 градусов. При помощи этих приспособлений германские солдаты могли также производить стрельбу гранатами. Специально для этой цели отверстия в насадках зачехлялись, так как для вылета гранаты требовалось большое количество газов. Дальность стрельбы из винтовочного гранатомета составляла 250 м.

В 1945 году была изготовлена кривоствольная насадка Deckungszielgerat45. При помощи данного устройства у немецкого солдата появилась возможность стрелять гранатами из полноценного укрытия. Приспособление представляло собой раму, к которой при помощи специальных защелок крепилась винтовка. Нижняя часть рамы оснащалась дополнительным металлическим прикладом и деревянной рукоятью пистолетного типа. Своим пусковым механизмом она была соединена с УСМ винтовки. Прицеливание осуществлялось при помощи двух зеркал, установленных под углом 45 градусов.

ТТХ

  • STG 44 относится к автоматическому оружию.
  • Вес – 5,2 кг.
  • Размер всей винтовки составляет 94 см, ствола – 419 мм.
  • Стреляет оружие боеприпасом 7,92х33 мм. Калибр 7,92 мм.
  • Весит снаряд – 8,1 г.
  • Выпущенная пуля обладает скоростью 685 м/с.
  • Автоматика использует принцип отвода пороховых газов.
  • Ствольный канал запирается путем перекоса затвора.
  • Показатель дальности прицельной стрельбы – 600 м.
  • Боепитание секторное магазинное.
  • В течение одной минуты можно произвести до 500-600 выстрелов.
  • Страна-производитель – Третий рейх.
  • Винтовка создана конструктором Хуго Шмайссером.
  • На вооружение винтовка поступила в 1942 году.
  • Общее количество выпущенных стрелковых единиц составляет 466 тыс.

О достоинствах и недостатках

Как утверждают специалисты, STG 44 – это революционный образец автоматического стрелкового оружия. Винтовка обладает следующими преимуществами:

  • Отличной кучностью попаданий при стрельбе на ближней и средней дистанции.
  • Компактностью. Винтовка была очень удобна в эксплуатации.
  • Отличной скорострельностью.
  • Хорошими характеристиками боеприпасов.
  • Универсальностью.

Несмотря на наличие неоспоримых достоинств, STG 44 не лишена и некоторых недостатков. К слабым сторонам винтовки можно отнести:

  • Наличие слабой магазинной пружины.
  • В отличие от остальных моделей винтовок STG 44 имеет большую массу.
  • Наличие хрупкой ствольной коробки и неудачных прицельных приспособлений.
  • В немецкой штурмовой винтовке отсутствует цевье.

Как считают военные специалисты, данные недостатки не были критичны. Путем проведения небольшой модернизации слабые стороны немецкой винтовки были бы легко устранены. Однако на это у нацистов уже не осталось времени.

О немецкой винтовке и советском «калаше»

Как утверждают военные специалисты, немецкая штурмовая винтовка STG 44 и АК очень похожи. В 1945 году американцами был занят город Зюль. Именно в этом городе располагалась фирма Х. Шмайссера. Убедившись, что коммерсант не является нацистом, американцы не стали его задерживать, а к STG 44 не проявили совершенно никакого интереса. Солдаты США были убеждены, что их автоматические карабины М1 лучше немецких винтовок.

В Советском Союзе работы по созданию промежуточного патрона велись с 1943 года. Толчком к этому стало появление у советских конструкторов трофейных стрелковых моделей. В 1945 году с предприятий Шмайссера в СССР вывезли всю техническую документацию по штурмовой винтовке.

В 1946 году 62-летний Хуго Шмайссер вместе со своей семьей отправился в Советский Союз, а именно в Ижевск. В этом городе советскими конструкторами велись работы по созданию нового автомата. Немецкий оружейник на предприятие был приглашен в качестве эксперта. Советскими конструкторами была использована техническая документация по немецкой штурмовой винтовке Шмайссера. Именно по этой причине в среде специалистов и любителей автоматического стрелкового оружия до сих пор не утихают споры о происхождении советского «калаша». Некоторые утверждают, что АК является удачной копией STG 44.

В заключение

Используя трофейные образцы немецких винтовок, советские солдаты штурмовали Берлин. STG 44 оказала огромное воздействие на дальнейшее послевоенное развитие автоматического оружия.

Кроме Калашникова, схему немецкой винтовки использовали бельгийские конструкторы во время создания винтовки FN FAL. Специалисты не исключают, что прототипом для американского карабина М4 также стала STG 44, так как конструктивно обе модели очень похожи. В рейтинге лучшего стрелкового автоматического оружия немецкая винтовка занимает 9-е место.


Источник: fb.ru

Автомобили

Знаменитые итальянские автомобили: марки, история и фото

Италия – весьма небольшая страна. Однако на её территории функционирует несколько крупнейших автомобилестроительных концернов. Названия многих из них на слуху у каждого человека – даже у того, кто не увлек…

Бизнес

Самолет ИЛ 62М: технические характеристики, история и фото

Если транспортная система – кровь любой экономики мира, то пассажирские грузоперевозки можно назвать «плазмой» этой самой крови. Чем лучше, быстрее и качественнее государство способно перемещать люде…

Духовное развитие

Троицкий собор, Щелково: история и фото

Троицкий собор – главная православная святыня Щелковского благочиния Московской епархии. Многих гостей города, да и самых горожан собор покоряет своей уникальной архитектурой. Очень редко на русских землях мож…

Духовное развитие

Покровско-Татианинский собор (Чебоксары): история и фото

Тенденция по восстановлению и строительству памятников архитектуры, стартовавшая в эпоху 90-х, в настоящее время продолжает набирать обороты. Причем возведение церквей, соборов и храмов происходит во многих российских…

Духовное развитие

Икона Божией матери Касперовская: история и фото

Эта небольшого размера икона, написанная масляной краской и наклеенная на кусок доски, в течение нескольких веков производит на верующих сильное впечатление.Работа неизвестного художникаНеизвестный авт…

Духовное развитие

Спасо-Преображенский монастырь, Муром: история и фото

С вершины холма, на котором расположен Спасо-Преображенский монастырь города Мурома, открывается божественная красота необозримых далей. Эти поистине былинные края помнят многих святых, воссиявших в земле русской. Зде…

Духовное развитие

Свенский монастырь (Брянск): история и фото

Недалеко от того места, где в широкую и полноводную Десну впадает её младшая сестра река Свень, высятся на берегу стены монастыря, получившего от неё своё название и известного как мужской Свято-Успенский Свенский мон…

Духовное развитие

Храм Владимирской иконы Божией Матери в Мытищах: история и фото

На Ярославском шоссе, именовавшемся когда-то Троицкой дорогой, стоит удивительной красоты храм, возведённый в честь одной из наиболее почитаемых богородичных икон – Владимирской. Многое помнят и многое могли бы …

Духовное развитие

Монастырь Николо-Берлюковский: история и фото

В сорока двух километрах к северо-востоку от Москвы, на берегу реки Вори расположен Николо-Берлюковский мужской монастырь, переживший вместе с большинством святых обителей России и периоды расцвета, и годы запустения….

Закон

Тюрьма «Кресты»: история и фото

Тюрьма «Кресты» — одна из самых красивых достопримечательностей Града Петрова. О «Крестах» снимают фильмы, ей посвящены песни, она фигурирует во множестве сериалов. Наказание здесь отбывали мно…

monateka.com

Отправить ответ

avatar
  Подписаться
Уведомление о
