Одной из успешных разработок военного автопрома стал легендарный ЗИЛ 135. Этот автомобиль много лет служит на благо армии в нашей стране. Также организован экспорт этих автомобилей в другие страны. История развития представленного автомобиля насчитывает не один десяток лет. Об этой модели военной техники пойдет речь в нашей статье.

Общая информация

ЗИЛ 135 (фото грузовика представлено ниже) включает в себя комплекс военных автомобилей, производство которых было начато еще в годы СССР. Разработки и изготовление этой военной техники велись и после распада Советского Союза. Этот грузовик имеет несколько отличительных особенностей. Он получил колесную формулу 8 х 8, а также 4 оси.

Область применения различных моделей обширна. Грузовую технику применяли для нужд военных и для гражданских целей. Первая машина этой модели была изготовлена в 1963 году. Ныне выпуск этой техники прекратился. Последний автомобиль был выпущен в 1995 году. Большинство моделей применялись для нужд внутренней военной отрасли. Однако были разработаны и некоторые модели, которые поставлялись на экспорт.

Автомобиль ЗИЛ 135 получил уникальную конструкцию. Это был не обычный военный грузовик, а настоящий прорыв в области техники и машиностроения. Все последующие разработки отталкивались от первой.

В системе представленного автомобиля присутствовало 2 двигателя. Каждый из них имел мощность 12 л. с. Расположение моторов было также довольно необычным. Они располагались за кабиной. Каждый их двигателей отвечал за движение колес, расположенных на его борту. Такая особенность позволила повысить устойчивость транспортного средства в условиях боя, а также увеличить продолжительность эксплуатации машины.

Сначала был создан опытный образец. Он был лишен упругой подвески. При этом в конструкции присутствовали колеса с пониженным давлением. Конструкторы посчитали, что будет целесообразно снизить вес машины именно путем удаления подвески. Это привело к появлению существенного недостатка первой модели. В процессе ее движения можно было наблюдать продольное раскачивание.

Поэтому в таких популярных моделях, как ЗИЛ 135 ЛМ, МБ, М и т. д. уже присутствовала торсионная подвеска. При этом в системе присутствовали гидроамортизаторы на колесах крайних мостов. На средних мостах соединение с рамой осталось жестким. Все последующие машины имели сходство в области конструкции поворотных крайних осей. Однако множество иных технических характеристик менялось с каждой последующей модификацией. Особенно это характерно для габаритов машин, грузоподъемности и прочих дополнительных возможностей.

Первые разработки

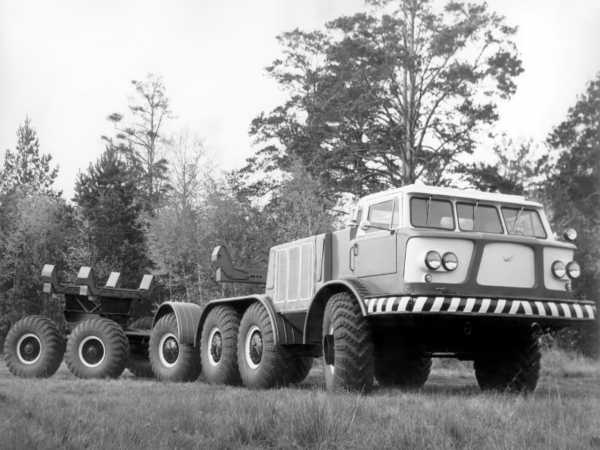

ЗИЛ 135, фото которого можно увидеть в нашей статье, разрабатывался несколько лет перед тем, как был создан первый грузовик этой марки. Впервые конструкции военных грузовиков стали проектироваться еще в 1955 году. На эту технику был сделан заказ руководством СССР. Первым прототипом ЗИЛа стал макет ЗИС-Э134. Вместо привычной конструкции, которую выпускали на этом заводе, автомобиль получил некоторые доработки. Так, он имел 4 оси. Планировалось включить в состав машины двигатель мощностью 130 л. с., гидроусилитель и гидротрансформатор. Также разрабатывалась система регулировки давления в шинах.

Через год был собран второй макет. Это был военный низкопрофильный транспорт. Он получил способность передвигаться по воде. Для этого применялась такая разработка, как водометное движение. Это система была такой же, как у танков ПТ-76. Макет автомобиля обладал корпусом из металла. Двигатель в разработке имел мощность 120 л. с. На рулевой механизм было установлено 2 гидроусилителя. Именно здесь была упразднена подвеска. Испытания модели показали, какие изменения нужно внести в конструкцию.

Модель ЗИЛ 135 была разработана несколько позже. На основе созданного макета получила развитие модель ЗИЛ 134. Она внешне отдаленно напоминала 135 модель. Новая разработка получила два двигателя общей мощностью 240 л. с. Мотор имел в общей сложности 12 цилиндров. Также в конструкцию была включена уникальная подвеска гидромеханического типа. Также на все колеса были установлены торсионные подвески. Эта машина могла перевозить до 4 тыс. кг груза (или 8 чел.). По воде транспортное средство передвигалось за счет вращения колес. При этом оно развивало скорость 2 км/ч.

Предварительная разработка, которой являлась 134 модель, была разбита на 2 категории. Первая из них применялась для общих целей. Вторая имела в маркировке букву «А». Эту модификацию применяли на аэродромах. Этот транспорт мог перевозить самолеты по ВПП при загруженном кузове.

Однако испытания выявили множество недочетов. 134 модель подверглась серьезной доработке. Работы над этой модификацией прекратились. Вместо этого силы конструкторов были направлены на разработку 135 модели. Она была совершеннее.

Модель 135Е и М

Грузовик ЗИЛ 135 разрабатывался на основе нескольких модификаций. Были разработаны сухопутные машины, которые отличались повышенной проходимостью. Они были сконструированы в 1960 году. Эта разработка вобрала все положительные качества предыдущих моделей.

Двигатели в этой модели были взяты от ЗИЛ 375Я. Их суммарная мощность составляет 360 л. с. В кабине помещались водитель и 2 пассажира. В конструкции окон были предусмотрены защитные броневые стенки. Эта модификация применялась для пуска ракет. Поэтому кабина была изготовлена из стеклопластика. Этот материал, как и металл, при нагреве расширялся. Однако пластик не деформировался. Когда температура понижалась, он принимал свою первоначальную форму.

Рассматривая характеристики ЗИЛ 135, стоит отметить, что этот тип транспортного средства был предназначен для ракетного комплекса «Луна». Машина была опробована в боевых условиях. При этом у нее был выявлен серьезный недостаток. Корпус раскачивался при передвижении вокруг средней оси. Исправить недостаток пытались конструкторы, которые установили на машину ограничитель скорости. Однако со временем пришлось смириться с тем, что нецелесообразно использовать для военных действий транспорт, в котором отсутствуют подвески.

На основе представленной модели была разработана модификация ЗИЛ 315К. Она также имела определенные недостатки. Поэтому конструкторы активно работали над моделью 315М. Эта улучшенная версия появилась в 1962 году. Ее применяли для установки ракетного комплекса противокорабельного действия «Луна-М». ЗИЛ 135 М получил несколько иную форму и габариты. Также были предприняты шаги по исправлению ошибок предыдущих версий. В результате получился военный грузовик, максимально приближенный к версии серийного производства.

В новой разработке сократили длину платформы на 1 м. Кабину благодаря этому удалось увеличить. В ней теперь помещалось 5 человек вместе с водителем. Исправление ошибок проводилось вплоть до 1966 года.

Серии Л и ЛМ

ЗИЛ 135 ЛМ и Л стали улучшенным вариантом модификации Е. На всех колесах у этой группы грузовиков были установлены торсионные подвески. Это позволило устранить расшатывание, неустойчивость во время движения машины. Модель с буквой «Л» в маркировке начали испытывать в полевых условиях с 1961 года. Транспортное средство оснастили балластом. Однако впоследствии его заменили макетом ракетного комплекса «Луна-М». После были проведены многочисленные испытания. Было установлено, что именно эта модификация соответствует всем требованиям военного заказа.

Это послужило причиной изготовления четырех грузовиков по этому проекту. Изначально планировалось, что сборка автомобилей будет налажена на заводе в Брянске. Однако на этом производстве отказались собирать транспортные средства с автоматической трансмиссией. ЗИЛ 135 местные специалисты предлагали собирать с механической коробкой передач.

Так в 1963 году был выпущен экземпляр с более простой конструкцией КПП. Ее разрабатывали несколько месяцев. В результате в этой модели была установлена механическая трансмиссия на 5 ступеней. Эта модель была названа ЗИЛ 135 ЛМ. Характеристика МКПП имела определенные особенности. В ней предусматривался дистанционный привод для переключения скоростей.

Специалисты утверждали, что установка более простой конструкции трансмиссии приведет к снижению долговечности и значительно снизит эксплуатационные характеристики. Однако к их мнению не прислушались. В результате была запущена в серийное производство модель ЛМ. Ее в то время изготавливали в Брянске.

Конструкторский цех завода им. Лихачева не устроило решение установки на ЗИЛ механической коробки передач. Они решили доказать, что серийный выпуск грузовиков с АКПП вполне возможен. Они проводили испытания. В результате были получены официальные данные, что машина с МКПП уступает по показателю проходимости первоначальной версии транспортного средства, в которой была установлена АКПП. И даже после этого решение о серийном производстве модели ЛМ не поменяли.

Эту модификацию выпускали на Брянском автомобильном заводе. Транспортные средства, которые сходили с конвейера этого завода, имели спрос. Они выполняли разные миссии по всему земному шару.

Модификации серии Л

Стоит отметить, что в советское время БАЗ в Брянске являлся секретным предприятием оборонного комплекса. Кроме ЗИЛа здесь предлагали собственную разработку БАЗ-930. Однако он значительно уступал ЗИЛу. Разработка Брянского автомобильного завода потребляла больше бензина. Поэтому получила развитие именно модификация ЗИЛ 135 ЛМ. «Ураган» и «Луна-М» устанавливались на шасси именно этого транспортного средства. Стабильный выпуск этого автомобиля производился в 70-80 гг. В 1993 году из-за распада СССР производство модификации ЛМ прекратили.

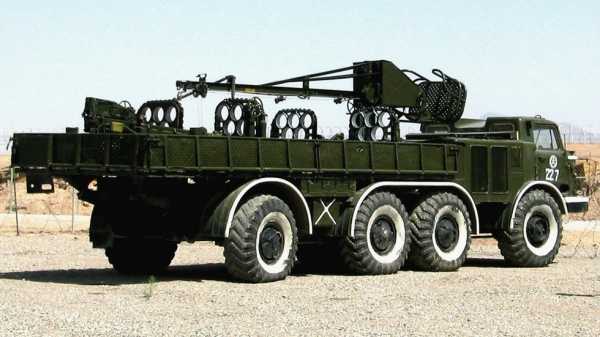

Для ЗИЛ 135 ЛМ «Ураган» комплектовали заряжающей машиной. Разработки, которые были применены при создании этой модели, до сих пор не теряют своей актуальности. Эти модификации до сих пор применяют в разных странах мира. Это армейский грузовой транспорт.

В настоящее время стали редкостью гражданские разновидности серии ЛМ. Эти транспортные средства выпускали в значительно меньшем количестве. Сегодня гражданские ЗИЛы этой модели можно встретить в музее. Они работали на промышленных предприятиях, перевозили различные грузы.

Технические характеристики серии ЛМ

Особого внимания заслуживают технические характеристики ЗИЛ 135 ЛМ «Ураган». Этот военный вездеход-тягач имеет массу 19,8 т. При этом его грузоподъемность составляет 9 т. Габариты транспортного средства внушительные. Длина составляет 9,27 м, а ширина – 2,8 м. В высоту этот автомобиль-шасси достигает 2,53 м. Дорожный просвет у ЗИЛа 135 «Ураган» составляет 58,9 см. Радиус поворота – 12,5 м.

Двигатель в серии ЛМ установлен карбюраторный. Количество цилиндров – 8 шт. Два мотора марки ЗИЛ-375Я имеют объем по 7 тыс. см³ каждый. Их называют левым и правым. Общая их мощность составляет 360 л. с. Емкость топливного бака также внушительная. Она составляет 520 л. Грузовик может достигать скорости в 65 км/ч.

В брод транспортное средство способно преодолевать реку глубиной 1,2 м. Колесная база равняется 6,3 м, а колея – 2,3 м.

Марка АКБ на ЗИЛе 135 ЛМ может быть 6СТ-140. Также подойдет 12СТ-70. Их установлено в системе 4 штуки.

Заправку проводят при помощи горючего АИ-93. Расход топлива составляет 120 л на 100 км. Если машина передвигается по грунту, этот показатель увеличивается. Он составляет 150 л на 100 км. Запас хода по топливу составляет 600 км. При этом контрольный расход составляет 88 л на 100 км.

Серия МШ

ЗИЛ 135 МШ является модификацией специального назначения. Однако она так и не поступила в серийное производство. Эта модель ЗИЛа была разработана в рамках крупного космического проекта. В советское время был создан космический аппарат под названием Н-1. Его транспортировка должна была проводиться из Самары на космодром Байконур. Это стало серьезной проблемой.

Космическая разработка Н-1 делилась на несколько массивных блоках. Каждая из частей имела массу от 10 т. Оптимальным вариантом стала бы перевозка по железной дороге. Однако стандарты безопасности того времени требовали разделить каждый блок на еще более мелкие части. Это было невозможно. Инженеров проекта это решение не устроило.

Поэтому процедура доставки была разбита на 2 части. Первую из них доставляли баржей до Гурьева. Отсюда требовалась перевозка по суше. Руководитель космического проекта, который отвечал за создание Н-1, не разрешил перевозить созданную конструкцию на транспортном средстве, которое имеет грузоподъемность менее 25 т. При помощи такой грузовой машины же допускалось перевезти третью часть Н-1. Причем на этой части уже было установлено необходимое оборудование.

На базе ЗИЛ 135 был собран пробный образец транспортного средства в 1967 году. Он отличался уникальной конструкцией. Колесная база имела схему 4 х 4 + 2 х 2. Такого прежде в истории автомобилестроения не было. Для передних колес применялись стойки с амортизаторами пневмогидравлического типа. Подобные элементы конструкции применялись на некоторых моделях самолетов. Высота подвески благодаря такой инновации могла меняться.

Минимальный дорожный просвет составлял у этой машины 1 м. В ступицу каждого переднего колеса был установлен электродвигатель. Транспортное средство модификации МШ могло развивать скорость 20 км/ч. Стоит сказать, что из-за перехода руководства проекта МШ к другому ответственному лицу было принято решение, прекратить работы по разработке машины. Н-1 транспортировали другими, более сложными и дорогостоящими методами. Эту разработку отложили.

Серия МБ: особенности

ЗИЛ 135 МБ (135М) стал модернизированной версией шасси модификации КМ. Он начал разрабатываться в марте 1961 года. Эта новая модификация получила вместительную кабину. Это было необходимо из-за требования военных. На подобном грузовом транспортном средстве требовалось установить самоходную пусковую установку СПУ-35. Это береговой ракетный комплекс противокорабельного действия. Решение о создании подобного транспортного средства было принято в августе 1960 года.

Конструкция определялась конфигурацией ракетной системы. Ее комплекс помещался внутрь ТПК цилиндрической формы. Здесь имелась передняя и задняя крышка. Длина ТПК сократилась и теперь составляла 10,5 м. Это позволило сделать кабину шире. Экипаж в новой модификации состоял из 5 человек. Причем посадочные места располагались в два ряда друг за другом. Задняя часть кабины была удлиненной.

Новая кабина была установлена на старое шасси, которое принадлежало модели 135К. Новая модификация была переименована в 135М. После этого были собраны два пробных шасси. Их изготовили в 1962 году. Отличием этой модификации от 135К было наличие пары шестерен. Они находились в раздаточной коробке. Передаточное отношение было иное. Это позволило увеличить скорость до 65 км/ч. В этом же году на новых шасси были установлены СПУ-35. Это были пробные версии, которые проходили впоследствии ряд испытаний. После них были сделаны определенные доработки. Этот процесс длился до 1966 года.

Стоит сказать, что сборку 135М было решено передать Брянском заводу. Всю необходимую информацию из Москвы передали на это производство в 1963 году. К полученному заданию конструкторы Брянского завода подошли серьезно. Доработки были гораздо масштабнее, чем в модели 135М. В результате появился совершенно новый грузовик, который стали называть ЗИЛом серии 135МБ.

В представленном автомобиле-шасси был теперь установлен только один дизельный двигатель. Также устанавливалась одна механическая коробка передач. Это несколько ухудшило технические и эксплуатационные характеристики транспортного средства. В машинах присутствовал эффект продольного раскачивания. Причем эта модель производилась до 1990 года.

Однако преимуществом модели стала наиболее высокая проводимость. По этому показателю модель 135МБ превосходит все современные шасси специального назначения. После 1991 года на базе этой модели был разработан новый грузовик. Он получил маркировку МБК. Его грузоподъемность составляла 14 т. МБК был оборудован бортовой платформой.

В 1993 году была создана еще одна модификация ЗИЛа серии МБ. Она получила название МБЛ. Он имел в конструкции лебедку, которая применялась для перевозки понтонного парка. Эта модель была запущена в серийное производство в 1994 году.

Мореходная амфибия 135П

Одной из самых интересных модификаций, созданных на базе ЗИЛа, стала мореходная амфибия 135П. Это был первый в СССР автомобиль такого типа. Он мог выходить в море даже при волнении до 4 баллов. При этом рекорд скорости 135П до сих пор не смогли побить иные амфибии мира. Этот показатель составляет 16,4 км/ч.

Идея создать подобное транспортное средство возникла в 1961 году. СКБ ЗИЛ получил заказ на производство самоходного плавающего автомобиля-вездехода. Он должен был нести на себе секции складного типа для создания понтонного моста. Палуба при этом должна была служить проезжей частью. Машина по расчетам могла выдерживать сопротивление ветра и волн. Грузоподъемность составляет 40 т.

В 1963 году было принято решение о постройке опытного образца автомобиля-амфибии. Заказ был отдан Брянскому автомобильному заводу. Они предложили проект автомобиля-парома, который обладал металлическим корпусом. К тому же их транспортное средство обладало совершенно иной конструкцией, и руководство было готово выпускать эту модель серийно. Финансирование модели 135П прекратилось.

Спустя некоторое время на СКБ ЗИЛ предложили новую модификацию 135П. Ее назвали «Дельфин». Это была перекомпонованная предыдущая версия модели. Она предназначалась для транспорта десанта. Рубка теперь размещалась в носовой части. Пассажирский салон при этом был в центральной части. Руководство предприятия искало нового заказчика. Было направлено обращение в Главное управление кораблестроения. В 1964 году совнархоз выделил активы для доработки «Дельфина».

Особенности «Дельфина»

Технические характеристики ЗИЛ 135 П «Дельфин» впечатляют. Масса этого транспортного средства составляет 12,5 т. При этом грузоподъемность составляет 10 т. Габарит «Дельфина» довольно большие. Длина составляет 14,2 м, а ширина – 3,3 м. Высота транспортного средства – 3,1 м.

«Дельфин» обладает водоизмещающим несущим корпусом, который был изготовлен из стеклопластика полиэфирного типа. Причем из этого материала была выполнена как внутренняя, так и внешняя обшивка. Пространство между этими слоями заполнили пенопластом.

Пространство внутри корпуса разделяется на три отсека. Они изолированы друг от друга. В кабине экипажа предусмотрено место для 4 человек. В грузопассажирском отсеке можно перевозить 22 десантника. Также транспортное средство могло перевозить груз. Вместо пассажиров оно могло принять на борт 10 т веса.

Так как корпус был изготовлен из стеклопластика, можно было не бояться появления коррозии. Особенность корпуса состояла в том, что при рваной пробоине вода не попадала внутрь сплошным потоком. Через пробитое неоднородное стекловолокно жидкость просачивалась струями. Если же подобная пробоина появляется в корпусе из листовой стали, вода проникает внутрь сильным потоком. Водооткачивающие установки практически не справляются с такой скоростью наполнения.

Рассмотрев особенности и модификации такого транспортного средства, как ЗИЛ 135, можно понять, почему его называют легендарным. Это особая техника, которая до сих пор не теряет своей актуальности. Ее применяют во всем мире.

www.syl.ru

Многоликий ЗИЛ-135 — Мастерок.жж.рф — LiveJournal

Среди многочисленных внедорожных автомобилей, разработанных в СКБ ЗИЛа, эту модель ждала самая счастливая судьба. Четырехосный грузовик ЗИЛ-135ЛМ выпускался серийно на протяжении примерно 30 лет. На его шасси устанавливались различные системы вооружений, служившие в Советской армии длительное время, такие машины экспортировались в целый ряд стран.

Давайте узнаем про него подробнее …

Фото 2.



В конце 50-х годов Вооруженные Силы пожелали установить ряд разрабатывавшихся в то время мобильных систем тяжелого оружия на колёсном шасси. Для решения этой задачи потребовалось создать несколько новых образцов автомобильной техники, обладавших повышенными возможностями, так как существовавшие тогда автомобили не годились для монтажа на их базе тяжелых элементов этих комплексов вооружений (пусковых установок, больших аппаратных модулей и т.п.). Технические данные создававшихся автомашин являлись функцией массово-габаритных характеристик того оборудования, которое предполагалось установить на их шасси.

Начальник и главный конструктор Специального конструкторского бюро (СКБ) московского автозавода им. Лихачева В.А. Грачёв после относительной неудачи с ЗиЛ-134 предложил проект вездехода 8×8 с новой для того времени схемой трансмиссии: два двигателя, каждый через свою ГМП, приводят колёса своего борта, что позволяет обойтись без сложных и дорогих дифференциалов, раздаточных коробок и дополнительных редукторов. Такая схема позволяла сохранять подвижность при отказе одного двигателя, а также обеспечивала наивысшее тяговые усилия во время движения по бездорожью.



Фото 3.



Опытные образцы первых модификаций семейства появились еще в 1958-1959 годах. Это были четырехосные автомобили-амфибии со стальным сварным водоизмещающим кузовом ЗИЛ-135 и его вариант с удлиненной базой ЗИЛ-135Б. На них уже появилась характерная схема шасси со сдвинутыми средними мостами, разнесенными передним и задним. При этом управляемыми были колеса переднего и заднего мостов. Также на этих автомобилях опробовали бортовую схему трансмиссии с двумя силовыми агрегатами, один из которых приводил колеса левого, а второй — правого борта. Правда, моторы еще применялись шестицилиндровые того же семейства, что на ЗИЛ-157 или БТР-152. Зато коробки передач были уже автоматические, гидромеханического типа. Только самый последний из опытных экземпляров получил стеклопластиковый кузов.

Но испытания показали, что запускать ракеты с плывущей по воде амфибии опасно — очень велик риск утопить или опрокинуть машину. А взлетающая ракета способна изуродовать металлические детали кабины и кузова. Поэтому дальнейшие серии ракетовозов ЗИЛ-135 решили разрабатывать в виде сухопутных грузовиков высокой проходимости. На исходе 50-х доцент МВТУ имени Баумана В.С. Цыбин выступил с предложением изготавливать кабины мобильных ракетных комплексов из стеклопластика.  При взлете ракеты от давления пороховых газов этот материал тоже деформировался, но, в отличие от металла, он потом снова приобретал свою исходную форму. К тому же, применение стеклопластика исключало дорогостоящее производство кузовных штампов и экономило стальной прокат.



Фото 4.

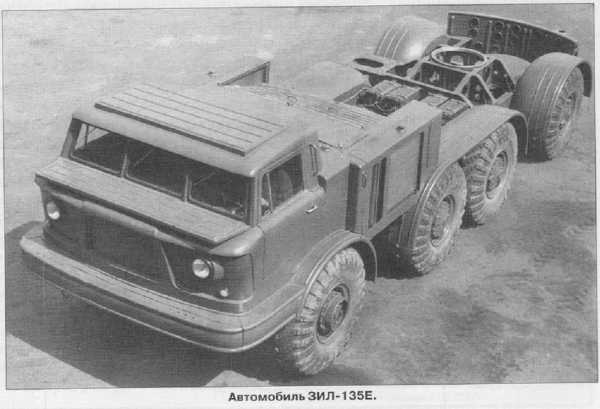

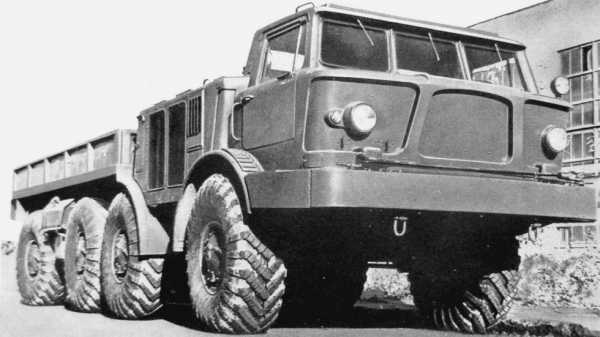

Два автомобиля ЗИЛ-135Е, изготовленных в 1960 году, уже приобрели облик, близкий к серийному, и получили 8-цилиндровые V-образные двигатели нового поколения ЗИЛ-375. Однако, в этих машинах, как и в их плавающих предшественниках была воплощена ошибочная идея отсутствия подвески, жесткого крепления всех колес к раме. Испытания показали все недостатки такого решения. Поэтому в начале апреля 1961 года был построен первый образец грузовика ЗИЛ-135Л, получивший подвеску передних и задних колес на поп6еречных рычагах и продольных торсионах. Средние пары колес так и оставили жестко связанными с рамой. Появление подвески привело к изменению деталей рулевого управления, дополнительному усилению и сужению рамы на 186 мм.

Ведущие мосты были размещены неравномерно — были сближены вторая и третья ось автомобиля, а две крайние выполнены управляемыми, колёса которых поворачивались в противоположные стороны, что существенно улучшало управляемость и проходимость автомобиля, так как в повороте задние колёса шли по колее передних. Размещение неуправляемых осей вблизи центра масс автомобиля уменьшало затраты мощности на преодоление сопротивления при повороте; улучшается профильная проходимость — машина может преодолевать такие препятствия, как канавы и окопы. На твёрдых грунтах было возможно продолжать движение без двух любых колёс.



Фото 5.



Эта модификация по конструкции вплотную приблизилась к будущему серийному автомобилю. Ее испытывали в качестве базы пусковой установки 9П113, ракетного комплекса 9К52 «Луна-М», транспортно-заряжающей машины 9Т29. Помимо военных, строились гражданские версии для экстремального бездорожья: бортовые грузовики, тягачи-трубовозы. Однако, осваивать производство предстояло не ЗИЛу, а Брянскому автомобильному заводу БАЗ, в советское время — секретному оборонному предприятию. В Брянске предлагали альтернативный проект собственной разработки БАЗ-930. Но испытания показали очевидные преимущества московского грузовика, он проигрывал конкуренту только тем, что расходовал больше бензина. В результате, к производству приняли ЗИЛ-135Л. Однако брянские автомобилестроители категорически отказались осваивать производство автоматической гидромеханической трансмиссии. Так появилась окончательная модель ЗИЛ-135ЛМ с обычными механическими коробками передач.



Фото 6.



Помимо упомянутой «Луны-М», на это шасси устанавливали систему залпового огня 9К57 «Ураган», к которой прилагалась заряжающая машина 9Т452. В небольших количествах производились бортовые автомобили, тягачи, пожарные машины. Комплектация войск ракетными комплексами и установками залпового огня определяла стабильный выпуск шасси ЗИЛ-135ЛМ в Брянске в 70-80-е годы. Модель продолжала сходить с конвейера до 1993 года, и ее выпуск прервался скорее по политическим причинам из-за распада СССР. Установки на шасси ЗИЛ-135ЛМ по-прежнему стоят на вооружении в ряде армий мира.

Но гражданские модификации ЗИЛ-135ЛМ сегодня уже стали редкостью — их было выпущено намного меньше, чем военных. В Музее представлен первый экземпляр штатского грузовика этого се6мейства, сознательно сохраненный для истории. Данный конкретный ЗИЛ-135ЛМ служил на Заводе имени Лихачева в качестве эвакуатора для крупноразмерной техники,  частности — возил на себе малые шнекоходы и машины с движителями «Аэролл».



Фото 7.

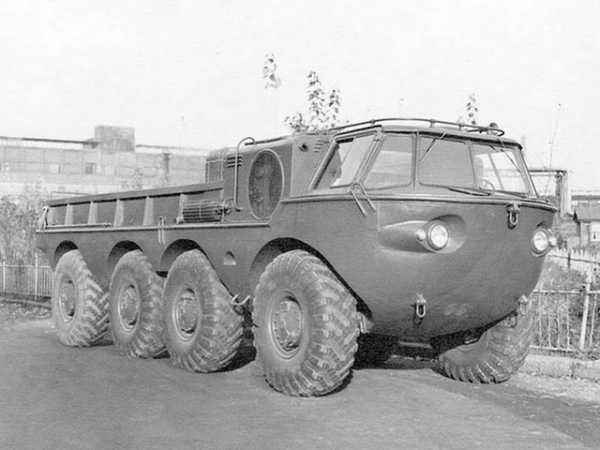

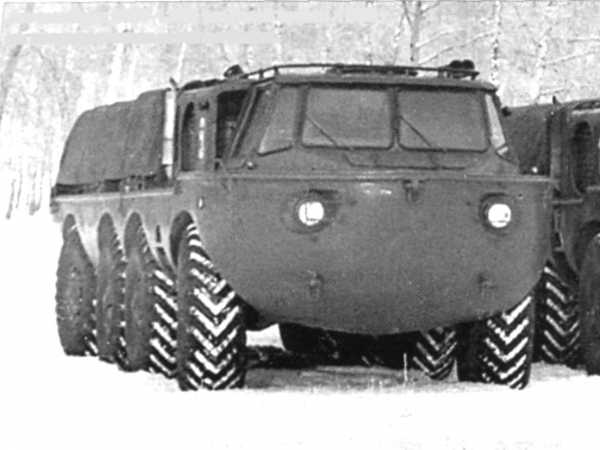

В октябре 1958 года по этой схеме был построен плавающий четырёхосный транспортёр ЗиЛ-135 с герметичным обтекаемым цельнометаллическим водоизмещающим корпусом со встроенной рамой и двумя надёжными серийными карбюраторными 6-цилиндровыми верхнеклапанными двигателями ЗиЛ-123Ф (по другим данным — ЗиЛ-123В) мощностью по 120 л.с., в то время как экспериментальные «Э121А» (123 л.с.) и «Э120ВК» (118 л.с.) работали неудовлетворительно.

Система регулировки давления в шинах, опробованная на предыдущих машинах СКБ и доказавшая свою эффективность (на вязком грунте она позволяла улучшить опорно-сцепную проходимость), была установлена и на ЗиЛ-135. Использование мягких шин сверхнизкого давления, а также стремление уменьшить массу машины (9700 кг) при разумном ограничении ее максимальной скорости (50 км/ч) позволили вообще отказаться от упругой подвески колёс, хотя на некоторых режимах движения это приводило к сильным ударам и ускорениям (резонансное «галопирование» на скоростях 8…15 км/ч и 40…45 км/ч). Движение на плаву обеспечивалось с помощью двух водомётов.

В соответствии с Постановлением СМ СССР № 378-180 от 8 апреля 1959 года транспортер ЗИЛ-135 был использован в качестве базы под пусковую установку ракетного комплекса «Луна». Работа была выполнена ОКБ завода «Баррикады» под руководством главного конструктора ПИ. Сергеева. На транспортер ЗИЛ-135 смонтировали баллистическую установку С-121. Собранная пусковая установка получила обозначение Бр-226-ll или 2П21.



Фото 8.

Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.



В июне-июле 1959 года установка Бр-226-ll проходила ходовые испытания в излучине Дона. Машина была плавающая, но при попытке плыть по Дону, в связи с превышением расчетной грузоподъемности за счет установки артиллерийской части чуть не перевернулась. Затем Бр-226-ll отправили на полигон, где провели три пуска ракет. Дальнейшие испытания комплекса «Луна» проходили на специально созданном шасси ЗИЛ-1Э5Е.



Фото 9.

Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.



Однако, дальнейшие работы над плавающими автомобилями в рамках этого семейства пришлось приостановить из-за изменения военными технических требований к специальным колёсным шасси — для перспективных ТРК в начале 1960-х на базе конструкторских решений, найденных в ходе реализации проекта ЗиЛ-135/135Б были созданы неплавающие СКШ

ЗиЛ-135К и ЗиЛ-135Л, а к амфибиям в СКБ вернулись только в 1965 году — создав уникальную машину ЗиЛ-135П.



Фото 10.



ЗиЛ-135П до сих пор остается самым крупным плавающим отечественным автомобилем. Его длина составляла 14 метров. Амфибия могла перевозить до 6 тонн груза или 22 десантника

ПРОРЫВ В БУДУЩЕЕ

В 1950–1960-х годах сухопутные войска ведущих военных держав, включая СССР, активно оснащались переправочно-десантными машинами для форсирования водных преград. Создание самоходного парома у нас поручили ЦНИИИ им. Карбышева, проектными работами руководил профессор Ю.Н. Глазунов, а исполнителем выбрали СКБ ЗИЛ, во главе с В.А. Грачевым.

В 1961 г. в СКБ приступили к созданию парома «Челнок» грузоподъемностью на воде до 40 т. Несущий корпус амфибии (8х8) решили изготовить из полимерных материалов. Колесная база машины составила 3000+1600+3000 мм, а колея — 2500 мм. Однако в начале 1963 г. работы по «Челноку» свернули.

Наполовину собранный образец решили переделать в транспортную машину десанта, а новым заказчиком стало Главное управление кораблестроения ВМФ СССР. В начале 1964 г. работы по ЗиЛ-135П возобновились.

Машина грузоподъемностью до 6 тонн должна была обладать высокими характеристиками и на воде, и на суше. Однако создание бескаркасного несущего корпуса амфибии из полимеров шириной 3 и длиной около 14 м оказалось сверхсложной технической проблемой. И все же «зиловцам» с коллегами из МВТУ им. Н. Э. Баумана удалось решить поставленную задачу.



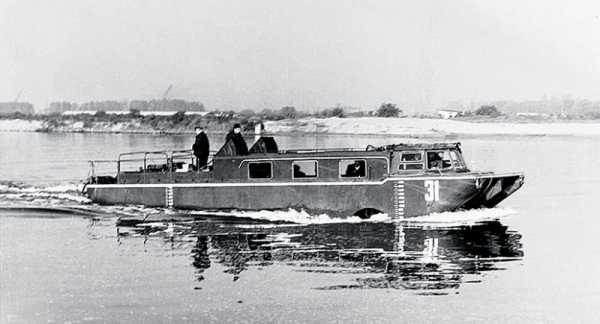

Внешне машина напоминала небольшое судно



Прорывом в конструкции ЗиЛ-135П стало применение панелей типа «сэндвич». Для наружной обшивки использовалась полиэфирная смола, армированная несколькими слоями стеклоткани, а роль сердцевины играл пенополиуретан. В целом корпус ЗиЛ-135П состоял из трехслойной оболочки обтекаемой формы с восемью колесными нишами, двух продольных балок, идущих от носа до кормы, а также четырех основных поперечин между колесными нишами. Все элементы соединялись с помощью клея, приформовывания и болтов. Толщина стеклопластиковых обшивок составила 3–4 мм, сердцевины — 30 мм. Для установки двигателей, агрегатов трансмиссии, рулевого управления, плит крепления колес и других узлов к корпусу приформовывались металлические детали.

Из стеклопластика изготовили палубу, кабину экипажа, топливные баки и грузопассажирский отсек. Кабину ( рубку) разместили в носовой части, моторное отделение — в кормовой, а грузопассажирский отсек — между ними. Так впервые в мировом автостроении несущий корпус многоосной амфибии полностью изготовили из композиционных материалов.

Чтобы машина плавала «как рыба в воде», провели обширные теоретические изыскания и натурные испытания масштабных моделей в бассейне ЦНИИ им. А.Н. Крылова. Носу придали особую форму с центральным продольным ребром и двумя боковыми «скулами», которые направляли поток воды под ровное днище. Корму удлинили и придали ей округлые очертания. Средние колеса с боков закрыли щитами. Вертикальные борта высотой более 1,5 м (считая от днища) и приподнятая ступенчатая носовая часть держали натиск морских волн.

На воде машина двигалась с помощью пары четырехлопастных винтов диаметром 700 мм, которые для увеличения тяги и защиты лопастей от повреждений разместили в кольцеобразных насадках крылообразного профиля. Сами насадки с винтами выполнили подъемными, т.е. при выходе на берег они убирались в специальные ниши кормы, а на воде опускались ниже днища амфибии. Каждый комплекс винт-насадка мог поворачиваться вокруг вертикальной оси, что обеспечило высокую маневренность на воде. Горизонтальное и вертикальное перемещение водоходных движителей обеспечивали гидроцилиндры, а усилие на винты от двигателей передавали механизмы отбора мощности и система зубчатых передач.





Выгрузка машины из трюма десантного корабля



Эффективность движительно-рулевого комплекса доказал пропульсивный КПД, т.е. отношение мощности, затрачиваемой на преодоление сопротивления воды при буксировке машины, к  мощности, подведенной к водоходному движителю. Этот показатель у ЗиЛ-135П достиг 0,48, в то время как у лучших зарубежных амфибий тех лет он составлял только 0,18–0,21. Даже у современных американских плавающих машин, созданных с помощью компьютеров, пропульсивный КПД не превышает 0,24.

Условная энергетическая нагруженность гребных винтов составляла 344,5 кВт/м2. Максимальная удельная тяга на швартовах, отнесённая к суммарной мощности двигателей, равна 0,118 кН/кВт, а удельная тяга на швартовах, отнесённая к суммарной гидравлической площади гребных винтов — 40,81 кН/м2.

Чтобы вода не попадала внутрь выведенных из корпуса амфибии агрегатов ходовой части и механизмов водоходных движителей, применили не только традиционные, не очень надежные уплотнения, но и систему, нагнетавшую в корпусные детали указанных агрегатов сжатый под давлением 0,4 атм воздух. Барабанные тормоза, работавшие от гидравлического двухконтурного привода и двух пневмоусилителей, также герметизировали.

Просторная 4-местная кабина с отличной обзорностью и бронированными стеклами, а также кузов на 22 десантника выполнили в виде единой конструкции. Остекленный пассажирский салон снабдили теплоизоляцией, двумя дверями и парой люков в крыше. Машина комплектовалась необходимым мореходным оборудованием и радионавигационной системой.

Средние колеса ЗиЛ-135П сблизили, а управляемые крайние, синхронно поворачивавшиеся во взаимно противоположных направлениях, наоборот разнесли. Труд водителя облегчали два гидроусилителя, каждый из них действовал на свою рулевую трапецию. Колеса с помощью кронштейнов жестко крепились к корпусу, а функцию подвески выполняли эластичные шины низкого давления.

Моторы, агрегаты трансмиссии, рулевого управления и кронштейны колес использовали от серийного ЗиЛ-135К. Правда, два 180-сильных двигателя ЗиЛ-375 на амфибии разместили в корме, развернув маховиками вперед. Каждый мотор приводил во вращения колеса своего борта, что избавляло от дифференциалов. Однако радиаторы, расположенные в задней части корпуса, заставили улучшить систему охлаждения. На ЗиЛ-135П установили 3-ступенчатые гидромеханические коробки передач с 2-ступенчатыми демультипликаторами. Система регулирования давления воздуха в шинах 16.00-20 позволяла менять его величину от 0,1 до 2,5 кг/см2 в зависимости от дорожных условий.





В процессе доработки на автомобиле появились регулируемые воздухозаборники





В ГОРНИЛЕ ИСПЫТАНИЙ

Постройка ЗиЛ-135П завершилась 6 февраля 1965 г. После устранения недостатков машина проходила испытания в Подмосковье и других регионах страны. Амфибия преодолевала подъемы крутизной до 42˚ (затяжные — до 35˚), вертикальные стенки высотой 0,6 м, траншеи шириной до 2,65 м. Клиренс величиной более полуметра позволял двигаться по снежной целине глубиной свыше 0,7 м. Внедорожник уверенно шел по косогорам с боковым креном до 20˚, заросшим илистым болотам и различным пескам, преодолевал мелколесье. При отсутствии подвески на шоссе автомобиль с грузом до 8 т разгонялся до 65, а на местности — до 50 км/ч.

В конце октября 1965 г. ЗиЛ-135П отправился своим ходом в район Балтийского моря, которое уже начало покрываться льдом. Машина даже с крутого берега легко входила в воду, уверенно двигалась, совершала различные маневры и выходила на сушу. Радиус циркуляции не превышал полутора корпусов амфибии. По ледовому припаю (крепкому, с очень острыми краями битому льду) ЗиЛ-135П двигался только за счет вращения колес при убранных винтах. При столкновении с не очень толстым смерзшимся ледяным полем машина прокладывала в нем проходы.





Военные моряки были очень довольны новинкой. Ведь она ходила по морю при силе ветра до 7 баллов и трехбалльной волне. Даже при пятибалльном шторме амфибия выдерживала все нагрузки и гарантированно выходила на берег. В таких же условиях автомобиль мог покинуть трюм десантного корабля и вернуться обратно. При этом палуба машины водой не заливалась. Грузоподъемность на воде возрастала до 15 т.

На спокойной воде ЗиЛ-135П развивал скорость 16,4 км/ч, а в отдельные моменты этот рубеж достигал 18 км/ч — мировой рекорд для водоизмещающих амфибий. Максимальная тяга на гаке составила около 3,2 т, при скорости 10 км/ч она достигала 2 т. Чтобы двигатели не перегревались, установили поворотные воздухозаборники.





Сравнение ЗиЛ-135П с БТР-60П



После переоборудования в грузовой вариант машина приняла участие в высадке морского десанта и выполнении различных транспортных операций на море. Испытания показали, что на базе ЗиЛ-135П могут быть созданы необходимые ВМФ 10-тонные транспортные амфибии и боевые машины с достаточной мореходностью и проходимостью. Проявил себя ЗиЛ-135П и на Северном морском пути летом 1970 г. в качестве перегрузочной машины при доставке грузов на зимовья, расположенных на побережье Северного Ледовитого океана. Применение амфибии для разгрузки судов-снабженцев в Арктике позволило отказаться от буксирных катеров, а также гусеничной техники для подтягивания понтонов с грузами. Еще ЗиЛ-135П успешно перевозил грузы от борта судна до берегового склада и буксировал несамоходные понтоны от судна до берега.

К сожалению, ЗиЛ-135П, опередив всех соперников на десятилетия, так и не стал серийным изделием. В истории отечественного автостроения эта самая крупная амфибия так и останется непобедимым рекордсменом.

ЗиЛ-135П является обладателем мирового рекорда скорости для водоизмещающих амфибий



Фото 11.

Фото 12.

Фото 13.

источник фото





Фото 14.

Фото 15.

Фото 16.

Фото 17.

Фото 18.

Фото 19.

Фото 20.

Фото 21.

Фото 22.

Фото 23.

Фото 24.

Фото 25.

Фото 26.

Фото 27.

Фото 28.

Фото 29.





















[источники]

источники

http://avtohistor.ru/istoriya-avtomobilnogo-zavoda-imeni-i.a.-lihachyova/transportnyy-desantnyy-plavayuschiy-avtomobil-zil-135.html

http://gvtm.ru/zil-135lm

http://xn—-7sbb5ahj4aiadq2m.xn—p1ai/guide/army/tr/zil135.shtml

http://5koleso.ru/avtopark/nepobedimyy-rekordsmen-amfibiya-zil-135p

http://truck-auto.info/index.php?newsid=394

http://avto-cccp.ru/zil-135p/



Напомню вам еще некоторые интересные машины из СССР: вот посмотрите на «Опытный» МАЗ рекордсмен, а вот Самый большой самосвал в мире. Вклинюсь сюда с американским Антарктическим вездеходом Snow Cruiser, а вот это уже наш Гусеничный грузовик. Была такая Колхида — грузинский брат ЗИСа и Автомобили, которых не было

Это копия статьи, находящейся по адресу http://masterokblog.ru/?p=8349.

masterok.livejournal.com

Легендарная 135-я: эволюция брянских ракетовозов БАЗ

Это уже третья публикация о ракетных тягачах СССР: мы уже писали о том, как соревновались все ведущие советские предприятия за право выпускать четырехосные машины для армии, а затем рассказывали о первом по-настоящему жизнеспособном проекте ЗИЛ-315 авторства Виталия Грачева.

С получением из Москвы технической документации на четырехосные ракетные шасси Брянский автозавод из подсобного филиала ЗИЛа быстро превратился в одно из наиболее крупных и важных предприятий Советского Союза военно-автомобильного профиля с серийной организацией производства и собственным СКБ, способным самостоятельно проводить серьезные разработки.

Сначала весь свой неистраченный творческий потенциал брянские конструкторы вложили в доработку «механического» автомобиля ЗИЛ-135ЛМ, который со временем превратился в одну из самых популярных машин для монтажа систем вооружения и разведки. Одновременно была собрана партия шасси ЗИЛ-135К, а родственная модель ЗИЛ-135М после доработки превратилась в первый собственный автомобиль-шасси БАЗ-135МБ. Проектированием ракетных систем и сборкой боевых машин занимался завод «Баррикады» из Волгограда.

На параде шасси БАЗ-135МБ с комплексом «Редут» (фото А. Хитрова, Владивосток)

От ЗИЛ-135 к БАЗ-135

Брянскому автозаводу досталось богатое московское наследство в виде трех разношерстных автомобилей 135-й серии, представлявших типичный продукт школы Виталия Андреевича Грачева со всеми свойственными ему преимуществами и недостатками. В них воплотились все последовательно развивавшиеся интуитивные и спорные идеи мастера, заставлявшие его самого постепенно отказываться от своих же собственных постулатов. Исправлять вольные и невольные ошибки Грачева предстояло брянским конструкторам.

ЗИЛ-135К (1962 – 1964 гг.)

С этим автомобилем конструкторам БАЗ возиться не пришлось. В октябре 1962 года из московских комплектующих изделий они начали сборку машин ЗИЛ-135К, которые тут же отправляли на завод «Дзержинец» под комплектацию комплексами 2К17 с крылатыми ракетами С-5. Единственной новинкой на этой серии стала опытная самоходная пусковая установка (СПУ) 9П123 для запуска крылатых ракет С-5М с новыми средствами управления. После снятия с вооружения таких систем выпуск ЗИЛ-135К прекратился. До конца 1964 года их собрали 80 единиц.

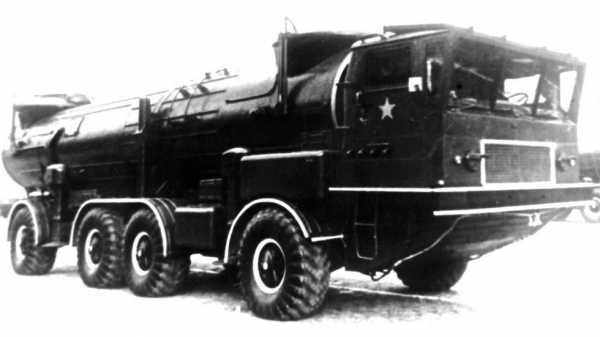

Пусковая установка 2П30 на брянском шасси ЗИЛ-135К (из архива 21 НИИЦ)

Семейство ЗИЛ-135ЛМ (1964 – 1994 гг.)

В декабре 1964 года в Брянске началась штучная сборка автомобиля ЗИЛ-135ЛМ – ее серийное производство развернется только в 1966-м. С конструктивной точки зрения эта девятитонная машина являлась олицетворением идей Грачева, подпорченных применением более понятной простому шоферу механической коробки передач. На шасси по-прежнему размещались два 180-сильных мотора ЗИЛ-375Я и ЗИЛ-375Я2, а единственной новинкой в бортовой трансмиссии были две пятиступенчатые коробки передач от грузовиков Урал-375.

Грузовик ЗИЛ-135ЛМ московской сборки с деревянным кузовом (из архива СКБ ЗИЛ)Серийное шасси ЗИЛ-135ЛМ со стеклопластиковой кабиной (фото автора)Шасси для боевой машины ракетного комплекса «Луна-М» (фото автора)

Двухдверную пластиковую кабину укомплектовали регулируемым сиденьем водителя, средствами радиационного контроля и местами для личного оружия. Первые образцы имели цельнометаллическую грузовую платформу, но на серийных машинах за кабиной обычно находилась открытая часть лонжеронной рамы длиной 5,2 м для монтажа надстроек. В конце 1960-х для предохранения экипажа от воздействия поражающих факторов ядерного оружия перед кабиной монтировали съемные бронированные экраны, но распространения они не получили.

ЗИЛ-135ЛМ брянской сборки с цельнометаллическим кузовом (из архива автора)Шасси ЗИЛ-135ЛМ с передним защитным экраном (из архива 21 НИИЦ)

С началом сборки машины ЗИЛ-135ЛМ, созданной в Москве в обстановке крайней спешки и смятения, в Брянске начался нудный процесс многочисленных доработок, доделок и приспособления столичных прототипов к реалиям воинской службы. Доказательством этого малоизвестного факта являются воспоминания сотрудника 21 НИИИ инженер-капитана В. И. Бурлакова: «Шасси ЗИЛ-135ЛМ было сырой разработкой, но поскольку время не терпело, его сразу же передали на БАЗ. Уже в ходе серийного производства пришлось устранять конструктивные и технологические недостатки. Доработки оказались настолько существенными, что БАЗ поставил вопрос о переименовании шасси ЗИЛ-135ЛМ в БАЗ-135ЛМ, что не было принято…»

С 1964 года все варианты базовой машины с различными спецнадстройками применялись в Советской армии, поступали в страны Варшавского договора, а также союзные государства Азии и Африки. Их выпуск завершился только в 1994 году — в разгар конверсии и экономических реформ. К тому времени в Брянске собрали свыше 5 тыс. автомобилей ЗИЛ-135ЛМ.

Варианты и вооружение автомобиля ЗИЛ-135ЛМ

Еще в процессе постановки на производство модели ЗИЛ-135ЛМ в Брянске началась разработка собственных специализированных вариантов, которые в заводской маркировке носили аббревиатуру БАЗ. В 1964 году был построен первый опытный образец ЗИЛ-135Л1 с двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой). Через год к нему добавился прототип ЗИЛ-135Л2 с торсионной подвеской средних колес. Так, БАЗ впервые взялся за работу над ошибками ЗИЛа, но пока эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми.

Опытное шасси ЗИЛ-Э135Г с 395-сильной газовой турбиной (из архива БАЗ)

В 1968-м на шасси ЗИЛ-135Л2 построили экспериментальный образец Э135Г с танковой газотурбинной установкой ГТД-350Т мощностью 395 л. с., согласующим редуктором и гидромеханической трансмиссией НАМИ-090. На шоссе он развивал самую высокую скорость в 135-й серии — 83 км/ч.

Многоцелевой автомобиль ЗИЛ-135Л4 на ВДНХ. 1966 год (из архива БАЗ)Военизированный грузовик ЗИЛ-135Л4 с лобовой бронезащитой (из архива 21 НИИЦ)

В середине 1960-х завод собрал партию девятитонных многоцелевых грузовиков ЗИЛ-135Л4 с металлическими кузовами и надставными деревянными бортами, рассчитанных на эксплуатацию в народном хозяйстве в сложных дорожных и климатических условиях. С 1968 года на них также монтировали бронированные экраны кабины и моторного отсека для предохранения экипажа от воздействия ядерного оружия.

Машины ракетного комплекса Луна-М (1964 – 1986 гг.)

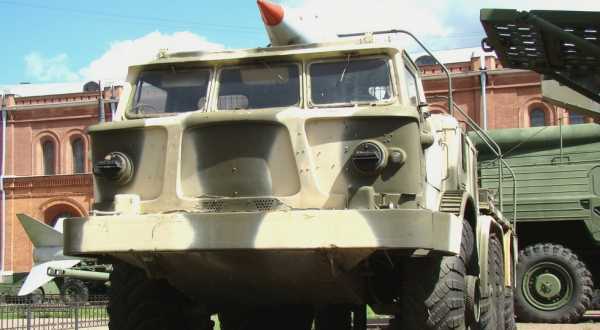

Известная ракетная система Луна-М на шасси ЗИЛ-135ЛМ (фото автора)

Как и базовая машина ЗИЛ-135Л, серийный ЗИЛ-135ЛМ также проектировался с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 Луна-М для запуска ракет с дальностью поражения до 68 км и разными типами боеголовок, включая ядерные.

Уже в 1964 году установку 9П113 стали монтировать на специально подготовленные шасси ЗИЛ-135ЛМ. Их оборудовали гидроприводом для подъема пусковой стрелы в боевое положение, четырьмя винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами жизнеобеспечения и электроснабжения с бензогенератором, средствами связи, ночного видения и навигации.

Шасси ЗИЛ-135ЛМ с пусковой установкой комплекса 9К52 Луна-М (фото автора)

Для самостоятельной погрузки ракет машину оснастили стреловым 2,6-тонным гидрокраном с открытым пультом управления, что позволило отказаться от применения посторонних подъемно-транспортных средств. На СПУ находились также термочехлы для обогрева ядерных боеголовок, сиденья для боевого расчета и откидные рабочие площадки.

Возвращение ракетного комплекса Луна-М с парада. Москва, 1971 год (фото автора)Пусковая установка 9П113 комплекса Луна-М в боевом положении (из архива автора)

С 1968 года параллельно выпускался модернизированный комплекс 9К52М Луна-3 с СПУ 9П113М и увеличенной до 75 км дальностью поражения. После окончания разработки ТРК Точка его дальнейшая модернизация прекратилась.

Модернизированные пусковые системы 9П113М на боевом дежурстве (из архива автора)Серийные пусковые установки 9П113М Луна-М в Народной армии ГДР (из архива БАЗ)

Для экспорта в страны с жарким и тропическим климатом служило специально подготовленное шасси ЗИЛ-135ЛМТ (ЛМ-тропик) с герметизированным электрооборудованием и усиленной системой охлаждения. На нем монтировали тропический комплекс 9К52ТС с СПУ 9П113ТС для стрельбы только осколочно-фугасными ракетами. От вариантов для Советской армии они отличались отсутствием электрогенератора и установкой блокиратора запуска ракет с ядерными боезарядами.

Боевая машина 9П113ТС тропического комплекса 9К52ТС (из архива автора)

Созданные для ТРК Луна-М компактные и маневренные транспортно-заряжающие машины (ТЗМ) 9Т29 без собственных перегрузочных устройств базировались на специальном шасси ЗИЛ-135ЛТМ. В его комплект входили бензоэлектрический электрогенератор и выносные домкраты, а также ложементы для трех ракет с термочехлами. На экспорт поступала ТЗМ 9Т29ТС в более «бедной комплектации» – без генератора и спецчехлов.

Транспортно-заряжающая машина 9Т29 на шасси ЗИЛ-135ЛТМ (фото автора)

Машина 9Т29 для доставки трех ракет на параде в Берлине (из архива автора)Перегрузка ракеты 9М21 с ТЗМ 9Т29 на пусковую установку (из архива автора)

Выпуск комплекса Луна-М для нужд Советской армии был прекращен в 1972 году, когда его заменил трехосный ТРК Точка, что поставило под вопрос целесообразность дальнейшего изготовления машин 135-й серии.

Впрочем, эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК Луна-М на модернизированном шасси ЗИЛ-135ЛМП, созданном для системы «Ураган».

Боевая машина 9П113М на шасси ЗИЛ-135ЛМП на испытаниях в 21 НИИИ (из архива 21 НИИЦ)

Комплексы 9К52М на базе ЗИЛ-135ЛМП в Советской армии (из архива автора)

Комплекс Луна-М стал наиболее распространенным ТРК Советской армии и экспортировался в 15 союзных стран. Впервые в боевых действиях он участвовал во время Арабо-израильской войны, затем применялся в Афганистане и в местных конфликтах на Ближнем и Среднем Востоке. По состоянию на 1986 год боевых машин этой серии в мире насчитывалось около 750 единиц.

Машины системы залпового огня «Ураган» (1972–1993 гг.)

Многозарядная система «Ураган» на шасси ЗИЛ-135ЛМП (из проспекта «Росвооружение»)

Первый образец СПУ 9П140 или боевой машины БМ-27 был изготовлен в феврале 1972-го. Через три года она поступила на вооружение как реактивная система залпового огня (РСЗО) 9К57 Ураган и была принята к производству на Пермском машиностроительном заводе имени В. И. Ленина. Ее базой являлось облегченное шасси ЗИЛ-135ЛМП с телескопическими амортизаторами и более мощным пневмоусилителем в тормозной системе.

Система залпового огня 9К57 Ураган на шасси ЗИЛ-135ЛМП (фото автора)Реактивная система залпового огня Ураган в Российской армии (фото Р. Данилова)

Его характерным внешним признаком был вынесенный на облицовку кабины кожух с дополнительным оснащением. СПУ снабжалась трехрядным пакетом из 16 трубчатых направляющих диаметром 220 мм, смонтированных на поворотной платформе с электрическим приводом. Она могла поражать цели на дальностях от 8,5 до 34 км, покрывая площадь в 43 гектаров.

Пусковая установка 9П140 с пакетом из 16 трубчатых направляющих (фото автора)Ракетный залп боевых машин Ураган (из проспекта «Росвооружение»)

Для транспортировки и заряжания РСЗО применялась ТЗМ 9Т452 с низкобортной цельнометаллической платформой для транспортировки 16 реактивных снарядов для одного залпа, уложенных на специальных тележках. Их перегрузка производилось с помощью собственного крана-манипулятора с электроприводом и откидной площадкой для оператора. Процесс перезаряжания занимал не более 15 минут.

ТЗМ 9Т452 комплекса Ураган на шасси ЗИЛ-135ЛМП (фото автора)ТЗМ с перегрузочным краном и стойками для 16 ракет (из архива автора)Размещение в кузове сложенного крана и подвижных ракетных стоек (фото автора)

Система «Ураган» применялась в основном в Советской армии и ряде социалистических стран, а после развала СССР комплексы остались на вооружении практических всех бывших союзных республик. К настоящему времени их общее количество оценивается в 1 000-1 200 экземпляров.

Первая серия БАЗ-135МБ (1965 – 1996 гг.)

В конце 1963-го завод приступил к сборке московского шасси ЗИЛ-135М для монтажа берегового ракетного комп­лекса «Редут». Пока же не завершились его испытания и доводки в распоряжении брянских конструкторов неожиданно оказалась пара лет, чтобы достаточно серьезно переработать базовое шасси, превратив его в первый собственный 10-тонный автомобиль-шасси БАЗ-135МБ, ознаменовавший смелый отход от концепций Грачева.

Длиннобазное шасси БАЗ-135МБ с 300-сильным двигателем V8 (из архива Н. Щербакова)Автомобиль БАЗ-135МБ с новой кабиной и нагрузочным макетом (из архива автора)

Прежде всего, на нем удалось заменить два бензиновых мотора и две автоматические трансмиссии на один дизельный двигатель ЯМЗ-238Н V8 мощностью 300 л. с. и одну механическую восьмиступенчатую коробку передач, сохранив пока все остальные агрегаты предшественника.

Правда, установка тяжелого ярославского двигателя пока не позволила радикально сократить массу машины: два прежних мотора весили на 90 кг меньше, чем один дизель. Установленная над моторным отсеком удлиненная кабина имела два ряда посадочных мест с максимальной вместимостью до шести человек, а задние сиденья трансформировались в спальное место. В 1966-м БАЗ-135МБ был принят на вооружение и поступил в серийное производство, которое продолжалось рекордно долго — 30 лет.

Военное оснащение на автомобиле ЗИЛ-135МБ

Большие размеры монтажной части рамы позволили сделать шасси главным продолжателем традиций монтажа крупногабаритных и не слишком тяжелых ракетных систем. В 1965 году на шасси БАЗ-135МБ появился первый образец СПУ берегового противокорабельного ракетного комплекса «Редут» для береговых и островных подразделений ВМФ СССР.

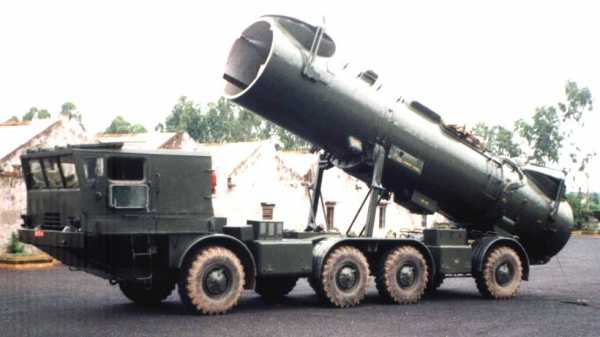

Пусковая установка СПУ-35Б комплекса «Редут» (фото Д. Мокрушина, Владивосток)Боевая машина СПУ-35Б с транспортным контейнером в боевом положении (из архива автора)

Его основой являлась пусковая установка СПУ-35Б с подъемным транспортно-пусковым контейнером (ТПК). Там хранилась 9,5-метровая крылатая ракета со сложенными крыльями, обеспечивавшая поражение надводных и наземных целей на дальностях до 460 км и высотах от 400 м до 7 км. Комплекс «Редут» находился в производстве до 1983 года.

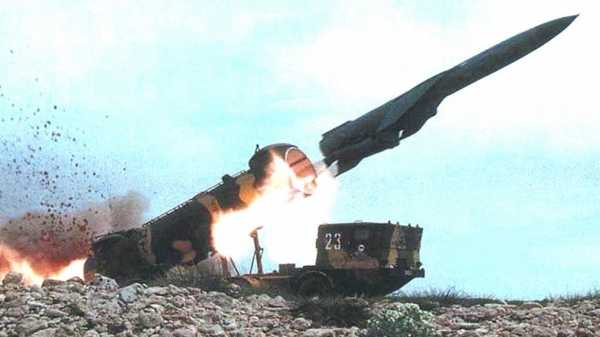

Запуск мощной крылатой ракеты П-35Б со сложенными крыльями (из архива БАЗ)На параде береговой ракетный комплекс «Редут» (фото И. Торгачкина, Новороссийск)

Наиболее распространенной системой, которую монтировали на БАЗ-135МБ, являлся тактический комплекс воздушной разведки «Рейс» ВВС СССР. В полном составе он появился в 1972 году и через три года поступил на вооружение. Его главной составной частью были малогабаритные реактивные дистанционно пилотируемые самолеты-разведчики Ту-143 многоразового использования с парашютной посадкой, проектированием которых занималось ОКБ Андрея Николаевича Туполева.

Пусковая установка СПУ-143 разведывательного комплекса «Рейс» (фото Н. Щербакова)Размещение беспилотного самолета Ту-143 в укороченном контейнере (из архива автора)

Для их запуска применялась установка СПУ-143 с массивным подъемным ТПК длиной 9 м с направляющими и двумя герметичными крышками. Запускаемый самолет со стартовой массой 1 230 кг развивал максимальную скорость 925 км/ч, осуществляя воздушную разведку на расстоянии до 180 км и на минимальной высоте 100 м.

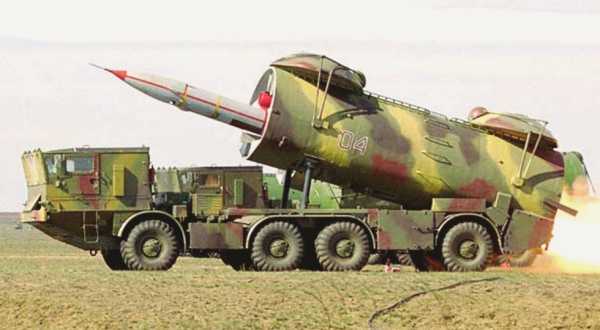

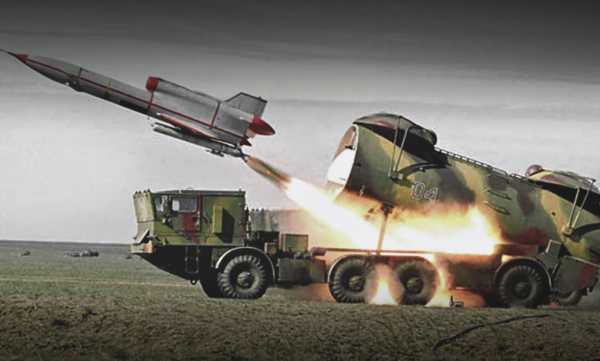

Запуск самолета Ту-143 с боевой машины комплекса «Рейс» (из архива Р. Данилова)

Для его перевозки из хранилища и погрузки на СПУ служила спецмашина ТЗМ-143 с безбортовой платформой и гидравлическим краном-манипулятором. Помимо своих главных функций, она являлась поисково-спасательным автомобилем для обнаружения, погрузки на платформу и доставки на базу самолета-разведчика, вернувшегося с задания.

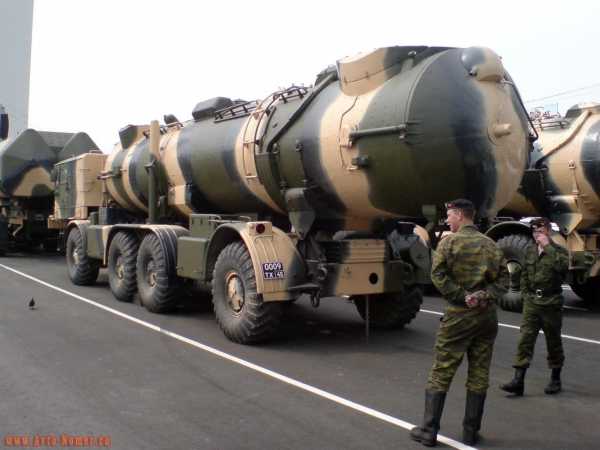

Транспортно-заряжающая машина ТЗМ-143 на автомобиле БАЗ-135МБ (из архива автора)ТЗМ-143 на шасси БАЗ-135МБ в транспортном положении (из архива 21 НИИЦ)

В 1981 году началась разработка модернизированного комплекса воздушной разведки «Рейс-Д» с пусковой установкой СПУ-243 и более тяжелым самолетом Ту-243. Свой первый полет он совершил в декабре 1987-го. Новый летательный аппарат с аппаратурой с высокой разрешающей способностью, достигавший скорости 940 км/ч, выполнял задания на вдвое увеличенной дальности (360 км) и минимальной высоте 50 м. Одновременно для него была построена заряжающая машина ТЗМ-243.

Установка СПУ-243 комплекса «Рейс-Д» на шасси БАЗ-135МБ (из архива СКБ ЗИЛ)Погрузка самолета Ту-243 с ТЗМ на пусковую установку (из архива Р. Данилова)

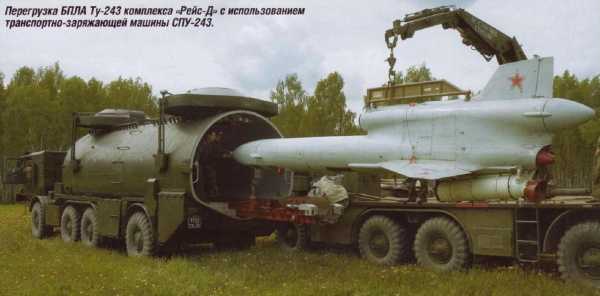

Запуск разведывательного самолета Ту-243 с установки СПУ-243 (из архива Р. Данилова)

После долгих испытаний в 1994 году комплекс был рекомендован к производству и в 1999-м принят на вооружение ВВС Российской Федерации.

Шасси БАЗ-135МБ второй серии (1980 – 1995 гг.)

Только спустя 15 лет после старта производства базового шасси БАЗ-135МБ в Брянске началось проектирование нового 12-тонного бортового автомобиля БАЗ-135МБК. Его предполагалось использовать в качестве многоцелевого транспортера тяжелых военных грузов и инженерного оборудования. Машина снабжалась цельнометаллической грузовой платформой с откидными бортами высотой по 1,4 м, прежней кабиной без защитных экранов, лебедкой с тяговым усилием 12 тс и новыми широкопрофильными шинами. Два топливных бака обеспечивали запас хода в 1 100 км.

Высокобортный транспортный грузовик БАЗ-135МБК с лебедкой (из архива 21 НИИЦ)

Автомобиль проходил приемочные испытания, но на вооружение так и не поступил. На его базе построили пробную партию народнохозяйственных 8,5-тонных бортовых машин БАЗ-135МБП с низкобортной платформой, тоже не получивших распространения.

Низкобортный многоцелевой автомобиль БАЗ-135МБП (из архива Н. Щербакова)

Вскоре после развала СССР было построено опытное шасси БАЗ-135МБЛ с целевым заданием перевозки крупных элементов тяжелого понтонно-мостового парка ПП-91 грузоподъемностью 120 т. Первоначально его проектировали для установки на грузовики КрАЗ-260Г, но с образованием независимой Украины их применение стало нецелесообразным. Так, в 1993 году появилось спецшасси БАЗ-135МБЛ с 12-тонной лебедкой и подъемной перегрузочной платформой с катками для сбрасывания на воду и подъема понтонных звеньев и буксирных моторных катеров.

Понтонный автомобиль парка ПП-91 на шасси БАЗ-135МБЛ (из архива 21 НИИЦ)Спецшасси БАЗ-135МБЛ с буксирно-моторным катером БМК-225 (из архива 21 НИИЦ)

***

В таком виде оба образца БАЗ-135МБЛ проходили испытания на полигоне 21 НИИИ, но в те трудные времена на вооружение приняты не были. Этой оригинальной, но бесперспективной машиной завершилась долгая история всего 135-го семейства, на смену которому в Брянске уже проектировали новые армейские машины семейства «Основа».

www.kolesa.ru

ЗиЛ-135 («Ураган»): фото и техническая характеристика

Первые военные грузовики значительно отличались от того, что создается сейчас. Еще во времена Великой Отечественной Войны особую популярность получили так называемые многоцелевые фургоны, различного рода штабные транспортные средства и передвижные ремонтные составы.

Именно война ускорила развитие машиностроения, а также в дальнейшем вывела его на более высокий и совершенный уровень. Для того чтобы удовлетворить все желания и потребности армии, необходимы специализированные транспортные средства. Благодаря заинтересованности военных ведомств такой транспорт, как военные грузовики, выпускался с невероятной скоростью, и с каждым разом становился все более совершенным.

При сравнении с первыми образцами техники современный транспорт кажется чем-то необычным и высокотехнологичным.

ЗиЛ-135 «Ураган»

Реактивная система марки ЗиЛ-135 ЛМ «Ураган» изначально создавалась для поражения бронированной, а также легкобронированной техники, небольших мотопехотных подразделений и танковых отрядов. В качестве базовой машины используется ЗиЛ-135 ЛМ, характеристика которого подходит для выполнения данной задачи.

История развития

Изначально машина разрабатывалась предприятием ЗиЛ, и модель ЗиЛ-135 Л отличалась от остальных транспортных средств предприятия наличием автоматической трансмиссии. В 135-й модели установлена гидромеханическая коробка передач с шестью ступенями переключения. Изначально такие узлы разрабатывало и выпускало одно из высокооснащенных инструментальных дочерних предприятий ЗиЛа.

БАЗ не мог делать такие ГМП из-за того, что отсутствовало специализированное оборудование, именно по этой причине необходимо было срочно создавать новую трансмиссию. В этот раз автомобиль оборудовался пятиступенчатой механической коробкой, которая отлично подходила для работы с двигателя ЯМЗ. Данная конструкция была доработана, в результате чего изменилось значение передаточных чисел. Для нормальной и слаженной работы трансмиссии и силового агрегата конструкторы установили двухдисковое сцепление. Для решения вопросов синхронизации создавались спаренные агрегаты управления.

За зиму конструкторское бюро успешно закончило разработку и переделку нового шасси. 4 марта 1963 года был представлен первый, с механической трансмиссией, автомобиль ЗиЛ-135 ЛМ. Главным конструктором выступил к.т.н Л. П. Лысенко. Из-за смены трансмиссии немного снизилась скорость, а также тяга, но в итоге автомобиль стал более экономичным.

Шасси

Точно так же, как и у предшественника, у нового ЗиЛ-135 ЛМ установили целых два карбюраторных мотора. Это V-образный двигатель с 8 цилиндрами модели ЗиЛ-375Я. При этом мощность каждого из силовых агрегатов составляла 180 «лошадей». Для лучшего охлаждения по бортам отсека с силовыми агрегатами установили два радиатора, вентиляторы которых обладали приводом каждый от своего мотора. Для привода каждого из электромоторов было установлено два генератора с танка. ЗиЛ-135 ЛМ — это первый военный грузовик, на котором была внедрена совершенно новая система зажигания.

Особенности

Экранированая система зажигания позволяла разделять работу двух двигателей. В том случае, если один из моторов выйдет из строя, машина не потеряет подвижность. Даже один силовой агрегат позволяет боевой машине добраться до базы без потери скорости, а также проходимости. Не было зафиксировано ни одного случая, когда данную машину возвращали на базу при помощи буксира. Такого не случалось даже в Афганистане.

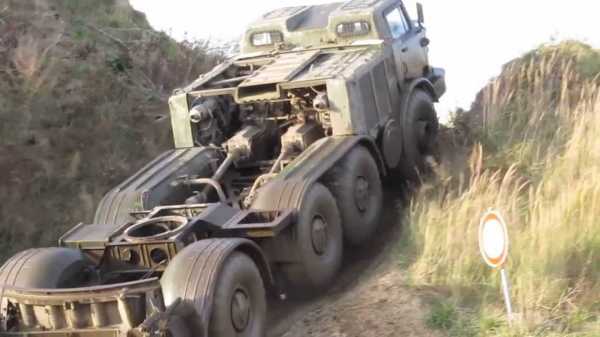

Использование парного мотора

Применение системы из двух двигателей на ЗиЛ-135 было вызвано нежеланием увеличить уровень надежности данного подвижного состава. Главная причина заключалась в том, что на момент создания военной машины во всем СССР не было ни одного автомобильного силового агрегата, который бы отличался столь большой мощностью. Несмотря на это, надежность действительно стала в несколько раз выше, чем у предшественника. Главный минус — уровень расхода горючего, он был просто катастрофическим. В связи с этим возникало очень много нареканий.

Тропический вариант

Для стран с тропическим климатом был создан специальный экспортный вариант ЗиЛ-135 ЛМТ. Главное отличие данного экземпляра от базового транспортного средства — усиленная система охлаждения, а также специально разработанное герметичное электрооборудование. Внешний вид тоже изменился, ЗиЛ был покрашен в песочный цвет. Вместе со всеми изменениями в программу вошло и специализированное шасси, обладающее двумя аккумуляторами. Стоит отметить, что в базовой машине установлено четыре батареи. Изменилась конструкция, а также крепления крышек в отсеке с двигателем. Данные крепления необходимы для монтажа дополнительной машины для зарядки марки ТЗМ 9Т29.

Прототип

Новый прототип облегченного модернизированного шасси 135 ЛМП был создан в 1972 году. Данное шасси проектировалось в качестве универсального транспортного средства. От предшественника прототип отличался усовершенствованными амортизаторами, а также более мощным усилителем тормозов. Появился и новый отопитель в салоне машины. Усовершенствование коснулось внешнего вида, появился новый кожух, в котором размещалось дополнительное оборудование. Он был вынесен за переднюю часть облицовки кабины. После испытаний установили контрольный расход горючего, который повысился уже до 100 литров на 100 км пробега. Вместе с этим уменьшился запас хода, он стал равен 520 км.

Заключение

Грузовик полностью устраивал военных с технической точки зрения, но с мнением ученых, занимавшихся разработкой новых прототипных его вариантов, нельзя было не считаться. К примеру, модификация ЗиЛ-135 Е так и осталась в качестве опытного образца, несмотря на улучшенные технические характеристики. Для 135Е было доработано шасси базовой машины 135Л, которое в итоге оборудовалось торсионной подвеской как на передних, так и на задних колесах. Данное транспортное средство было практически лишено недостатков предыдущих прототипов, но по непонятным причинам так в серию и не пошло.

fb.ru

Многоликий ЗИЛ-135: swg54 — LiveJournal

Среди многочисленных внедорожных автомобилей, разработанных в СКБ ЗИЛа, эту модель ждала самая счастливая судьба. Четырехосный грузовик ЗИЛ-135ЛМ выпускался серийно на протяжении примерно 30 лет. На его шасси устанавливались различные системы вооружений, служившие в Советской армии длительное время, такие машины экспортировались в целый ряд стран.

Давайте узнаем про него подробнее …


Фото 2.


В конце 50-х годов Вооруженные Силы пожелали установить ряд разрабатывавшихся в то время мобильных систем тяжелого оружия на колёсном шасси. Для решения этой задачи потребовалось создать несколько новых образцов автомобильной техники, обладавших повышенными возможностями, так как существовавшие тогда автомобили не годились для монтажа на их базе тяжелых элементов этих комплексов вооружений (пусковых установок, больших аппаратных модулей и т.п.). Технические данные создававшихся автомашин являлись функцией массово-габаритных характеристик того оборудования, которое предполагалось установить на их шасси.

Начальник и главный конструктор Специального конструкторского бюро (СКБ) московского автозавода им. Лихачева В.А. Грачёв после относительной неудачи с ЗиЛ-134 предложил проект вездехода 8×8 с новой для того времени схемой трансмиссии: два двигателя, каждый через свою ГМП, приводят колёса своего борта, что позволяет обойтись без сложных и дорогих дифференциалов, раздаточных коробок и дополнительных редукторов. Такая схема позволяла сохранять подвижность при отказе одного двигателя, а также обеспечивала наивысшее тяговые усилия во время движения по бездорожью.


Фото 3.


Опытные образцы первых модификаций семейства появились еще в 1958-1959 годах. Это были четырехосные автомобили-амфибии со стальным сварным водоизмещающим кузовом ЗИЛ-135 и его вариант с удлиненной базой ЗИЛ-135Б. На них уже появилась характерная схема шасси со сдвинутыми средними мостами, разнесенными передним и задним. При этом управляемыми были колеса переднего и заднего мостов. Также на этих автомобилях опробовали бортовую схему трансмиссии с двумя силовыми агрегатами, один из которых приводил колеса левого, а второй — правого борта. Правда, моторы еще применялись шестицилиндровые того же семейства, что на ЗИЛ-157 или БТР-152. Зато коробки передач были уже автоматические, гидромеханического типа. Только самый последний из опытных экземпляров получил стеклопластиковый кузов.

Но испытания показали, что запускать ракеты с плывущей по воде амфибии опасно — очень велик риск утопить или опрокинуть машину. А взлетающая ракета способна изуродовать металлические детали кабины и кузова. Поэтому дальнейшие серии ракетовозов ЗИЛ-135 решили разрабатывать в виде сухопутных грузовиков высокой проходимости. На исходе 50-х доцент МВТУ имени Баумана В.С. Цыбин выступил с предложением изготавливать кабины мобильных ракетных комплексов из стеклопластика.  При взлете ракеты от давления пороховых газов этот материал тоже деформировался, но, в отличие от металла, он потом снова приобретал свою исходную форму. К тому же, применение стеклопластика исключало дорогостоящее производство кузовных штампов и экономило стальной прокат.


Фото 4.

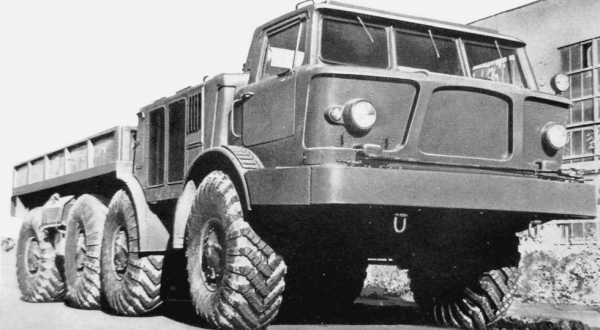

Два автомобиля ЗИЛ-135Е, изготовленных в 1960 году, уже приобрели облик, близкий к серийному, и получили 8-цилиндровые V-образные двигатели нового поколения ЗИЛ-375. Однако, в этих машинах, как и в их плавающих предшественниках была воплощена ошибочная идея отсутствия подвески, жесткого крепления всех колес к раме. Испытания показали все недостатки такого решения. Поэтому в начале апреля 1961 года был построен первый образец грузовика ЗИЛ-135Л, получивший подвеску передних и задних колес на поп6еречных рычагах и продольных торсионах. Средние пары колес так и оставили жестко связанными с рамой. Появление подвески привело к изменению деталей рулевого управления, дополнительному усилению и сужению рамы на 186 мм.

Ведущие мосты были размещены неравномерно — были сближены вторая и третья ось автомобиля, а две крайние выполнены управляемыми, колёса которых поворачивались в противоположные стороны, что существенно улучшало управляемость и проходимость автомобиля, так как в повороте задние колёса шли по колее передних. Размещение неуправляемых осей вблизи центра масс автомобиля уменьшало затраты мощности на преодоление сопротивления при повороте; улучшается профильная проходимость — машина может преодолевать такие препятствия, как канавы и окопы. На твёрдых грунтах было возможно продолжать движение без двух любых колёс.


Фото 5.

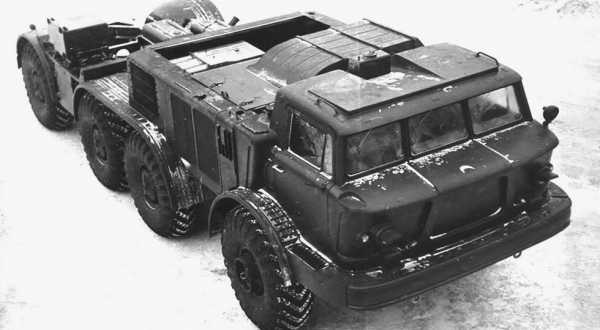

Эта модификация по конструкции вплотную приблизилась к будущему серийному автомобилю. Ее испытывали в качестве базы пусковой установки 9П113, ракетного комплекса 9К52 «Луна-М», транспортно-заряжающей машины 9Т29. Помимо военных, строились гражданские версии для экстремального бездорожья: бортовые грузовики, тягачи-трубовозы. Однако, осваивать производство предстояло не ЗИЛу, а Брянскому автомобильному заводу БАЗ, в советское время — секретному оборонному предприятию. В Брянске предлагали альтернативный проект собственной разработки БАЗ-930. Но испытания показали очевидные преимущества московского грузовика, он проигрывал конкуренту только тем, что расходовал больше бензина. В результате, к производству приняли ЗИЛ-135Л. Однако брянские автомобилестроители категорически отказались осваивать производство автоматической гидромеханической трансмиссии. Так появилась окончательная модель ЗИЛ-135ЛМ с обычными механическими коробками передач.


Фото 6.


Помимо упомянутой «Луны-М», на это шасси устанавливали систему залпового огня 9К57 «Ураган», к которой прилагалась заряжающая машина 9Т452. В небольших количествах производились бортовые автомобили, тягачи, пожарные машины. Комплектация войск ракетными комплексами и установками залпового огня определяла стабильный выпуск шасси ЗИЛ-135ЛМ в Брянске в 70-80-е годы. Модель продолжала сходить с конвейера до 1993 года, и ее выпуск прервался скорее по политическим причинам из-за распада СССР. Установки на шасси ЗИЛ-135ЛМ по-прежнему стоят на вооружении в ряде армий мира.

Но гражданские модификации ЗИЛ-135ЛМ сегодня уже стали редкостью — их было выпущено намного меньше, чем военных. В Музее представлен первый экземпляр штатского грузовика этого се6мейства, сознательно сохраненный для истории. Данный конкретный ЗИЛ-135ЛМ служил на Заводе имени Лихачева в качестве эвакуатора для крупноразмерной техники,  частности — возил на себе малые шнекоходы и машины с движителями «Аэролл».


Фото 7.

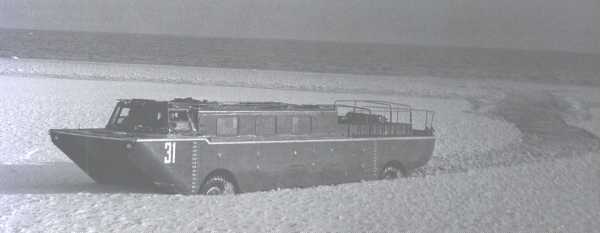

В октябре 1958 года по этой схеме был построен плавающий четырёхосный транспортёр ЗиЛ-135 с герметичным обтекаемым цельнометаллическим водоизмещающим корпусом со встроенной рамой и двумя надёжными серийными карбюраторными 6-цилиндровыми верхнеклапанными двигателями ЗиЛ-123Ф (по другим данным — ЗиЛ-123В) мощностью по 120 л.с., в то время как экспериментальные «Э121А» (123 л.с.) и «Э120ВК» (118 л.с.) работали неудовлетворительно.

Система регулировки давления в шинах, опробованная на предыдущих машинах СКБ и доказавшая свою эффективность (на вязком грунте она позволяла улучшить опорно-сцепную проходимость), была установлена и на ЗиЛ-135. Использование мягких шин сверхнизкого давления, а также стремление уменьшить массу машины (9700 кг) при разумном ограничении ее максимальной скорости (50 км/ч) позволили вообще отказаться от упругой подвески колёс, хотя на некоторых режимах движения это приводило к сильным ударам и ускорениям (резонансное «галопирование» на скоростях 8…15 км/ч и 40…45 км/ч). Движение на плаву обеспечивалось с помощью двух водомётов.

В соответствии с Постановлением СМ СССР № 378-180 от 8 апреля 1959 года транспортер ЗИЛ-135 был использован в качестве базы под пусковую установку ракетного комплекса «Луна». Работа была выполнена ОКБ завода «Баррикады» под руководством главного конструктора ПИ. Сергеева. На транспортер ЗИЛ-135 смонтировали баллистическую установку С-121. Собранная пусковая установка получила обозначение Бр-226-ll или 2П21.


Фото 8.

Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.


В июне-июле 1959 года установка Бр-226-ll проходила ходовые испытания в излучине Дона. Машина была плавающая, но при попытке плыть по Дону, в связи с превышением расчетной грузоподъемности за счет установки артиллерийской части чуть не перевернулась. Затем Бр-226-ll отправили на полигон, где провели три пуска ракет. Дальнейшие испытания комплекса «Луна» проходили на специально созданном шасси ЗИЛ-1Э5Е.


Фото 9.

Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.


Однако, дальнейшие работы над плавающими автомобилями в рамках этого семейства пришлось приостановить из-за изменения военными технических требований к специальным колёсным шасси — для перспективных ТРК в начале 1960-х на базе конструкторских решений, найденных в ходе реализации проекта ЗиЛ-135/135Б были созданы неплавающие СКШ ЗиЛ-135К и ЗиЛ-135Л, а к амфибиям в СКБ вернулись только в 1965 году — создав уникальную машину ЗиЛ-135П.


Фото 10.


ЗиЛ-135П до сих пор остается самым крупным плавающим отечественным автомобилем. Его длина составляла 14 метров. Амфибия могла перевозить до 6 тонн груза или 22 десантника

ПРОРЫВ В БУДУЩЕЕ

В 1950–1960-х годах сухопутные войска ведущих военных держав, включая СССР, активно оснащались переправочно-десантными машинами для форсирования водных преград. Создание самоходного парома у нас поручили ЦНИИИ им. Карбышева, проектными работами руководил профессор Ю.Н. Глазунов, а исполнителем выбрали СКБ ЗИЛ, во главе с В.А. Грачевым.

В 1961 г. в СКБ приступили к созданию парома «Челнок» грузоподъемностью на воде до 40 т. Несущий корпус амфибии (8х8) решили изготовить из полимерных материалов. Колесная база машины составила 3000+1600+3000 мм, а колея — 2500 мм. Однако в начале 1963 г. работы по «Челноку» свернули.

Наполовину собранный образец решили переделать в транспортную машину десанта, а новым заказчиком стало Главное управление кораблестроения ВМФ СССР. В начале 1964 г. работы по ЗиЛ-135П возобновились.

Машина грузоподъемностью до 6 тонн должна была обладать высокими характеристиками и на воде, и на суше. Однако создание бескаркасного несущего корпуса амфибии из полимеров шириной 3 и длиной около 14 м оказалось сверхсложной технической проблемой. И все же «зиловцам» с коллегами из МВТУ им. Н. Э. Баумана удалось решить поставленную задачу.


Внешне машина напоминала небольшое судно


Прорывом в конструкции ЗиЛ-135П стало применение панелей типа «сэндвич». Для наружной обшивки использовалась полиэфирная смола, армированная несколькими слоями стеклоткани, а роль сердцевины играл пенополиуретан. В целом корпус ЗиЛ-135П состоял из трехслойной оболочки обтекаемой формы с восемью колесными нишами, двух продольных балок, идущих от носа до кормы, а также четырех основных поперечин между колесными нишами. Все элементы соединялись с помощью клея, приформовывания и болтов. Толщина стеклопластиковых обшивок составила 3–4 мм, сердцевины — 30 мм. Для установки двигателей, агрегатов трансмиссии, рулевого управления, плит крепления колес и других узлов к корпусу приформовывались металлические детали.

Из стеклопластика изготовили палубу, кабину экипажа, топливные баки и грузопассажирский отсек. Кабину ( рубку) разместили в носовой части, моторное отделение — в кормовой, а грузопассажирский отсек — между ними. Так впервые в мировом автостроении несущий корпус многоосной амфибии полностью изготовили из композиционных материалов.

Чтобы машина плавала «как рыба в воде», провели обширные теоретические изыскания и натурные испытания масштабных моделей в бассейне ЦНИИ им. А.Н. Крылова. Носу придали особую форму с центральным продольным ребром и двумя боковыми «скулами», которые направляли поток воды под ровное днище. Корму удлинили и придали ей округлые очертания. Средние колеса с боков закрыли щитами. Вертикальные борта высотой более 1,5 м (считая от днища) и приподнятая ступенчатая носовая часть держали натиск морских волн.

На воде машина двигалась с помощью пары четырехлопастных винтов диаметром 700 мм, которые для увеличения тяги и защиты лопастей от повреждений разместили в кольцеобразных насадках крылообразного профиля. Сами насадки с винтами выполнили подъемными, т.е. при выходе на берег они убирались в специальные ниши кормы, а на воде опускались ниже днища амфибии. Каждый комплекс винт-насадка мог поворачиваться вокруг вертикальной оси, что обеспечило высокую маневренность на воде. Горизонтальное и вертикальное перемещение водоходных движителей обеспечивали гидроцилиндры, а усилие на винты от двигателей передавали механизмы отбора мощности и система зубчатых передач.



Выгрузка машины из трюма десантного корабля


Эффективность движительно-рулевого комплекса доказал пропульсивный КПД, т.е. отношение мощности, затрачиваемой на преодоление сопротивления воды при буксировке машины, к  мощности, подведенной к водоходному движителю. Этот показатель у ЗиЛ-135П достиг 0,48, в то время как у лучших зарубежных амфибий тех лет он составлял только 0,18–0,21. Даже у современных американских плавающих машин, созданных с помощью компьютеров, пропульсивный КПД не превышает 0,24.

Условная энергетическая нагруженность гребных винтов составляла 344,5 кВт/м2. Максимальная удельная тяга на швартовах, отнесённая к суммарной мощности двигателей, равна 0,118 кН/кВт, а удельная тяга на швартовах, отнесённая к суммарной гидравлической площади гребных винтов — 40,81 кН/м2.

Чтобы вода не попадала внутрь выведенных из корпуса амфибии агрегатов ходовой части и механизмов водоходных движителей, применили не только традиционные, не очень надежные уплотнения, но и систему, нагнетавшую в корпусные детали указанных агрегатов сжатый под давлением 0,4 атм воздух. Барабанные тормоза, работавшие от гидравлического двухконтурного привода и двух пневмоусилителей, также герметизировали.

Просторная 4-местная кабина с отличной обзорностью и бронированными стеклами, а также кузов на 22 десантника выполнили в виде единой конструкции. Остекленный пассажирский салон снабдили теплоизоляцией, двумя дверями и парой люков в крыше. Машина комплектовалась необходимым мореходным оборудованием и радионавигационной системой.

Средние колеса ЗиЛ-135П сблизили, а управляемые крайние, синхронно поворачивавшиеся во взаимно противоположных направлениях, наоборот разнесли. Труд водителя облегчали два гидроусилителя, каждый из них действовал на свою рулевую трапецию. Колеса с помощью кронштейнов жестко крепились к корпусу, а функцию подвески выполняли эластичные шины низкого давления.

Моторы, агрегаты трансмиссии, рулевого управления и кронштейны колес использовали от серийного ЗиЛ-135К. Правда, два 180-сильных двигателя ЗиЛ-375 на амфибии разместили в корме, развернув маховиками вперед. Каждый мотор приводил во вращения колеса своего борта, что избавляло от дифференциалов. Однако радиаторы, расположенные в задней части корпуса, заставили улучшить систему охлаждения. На ЗиЛ-135П установили 3-ступенчатые гидромеханические коробки передач с 2-ступенчатыми демультипликаторами. Система регулирования давления воздуха в шинах 16.00-20 позволяла менять его величину от 0,1 до 2,5 кг/см2 в зависимости от дорожных условий.



В процессе доработки на автомобиле появились регулируемые воздухозаборники



В ГОРНИЛЕ ИСПЫТАНИЙ

Постройка ЗиЛ-135П завершилась 6 февраля 1965 г. После устранения недостатков машина проходила испытания в Подмосковье и других регионах страны. Амфибия преодолевала подъемы крутизной до 42˚ (затяжные — до 35˚), вертикальные стенки высотой 0,6 м, траншеи шириной до 2,65 м. Клиренс величиной более полуметра позволял двигаться по снежной целине глубиной свыше 0,7 м. Внедорожник уверенно шел по косогорам с боковым креном до 20˚, заросшим илистым болотам и различным пескам, преодолевал мелколесье. При отсутствии подвески на шоссе автомобиль с грузом до 8 т разгонялся до 65, а на местности — до 50 км/ч.

В конце октября 1965 г. ЗиЛ-135П отправился своим ходом в район Балтийского моря, которое уже начало покрываться льдом. Машина даже с крутого берега легко входила в воду, уверенно двигалась, совершала различные маневры и выходила на сушу. Радиус циркуляции не превышал полутора корпусов амфибии. По ледовому припаю (крепкому, с очень острыми краями битому льду) ЗиЛ-135П двигался только за счет вращения колес при убранных винтах. При столкновении с не очень толстым смерзшимся ледяным полем машина прокладывала в нем проходы.



Военные моряки были очень довольны новинкой. Ведь она ходила по морю при силе ветра до 7 баллов и трехбалльной волне. Даже при пятибалльном шторме амфибия выдерживала все нагрузки и гарантированно выходила на берег. В таких же условиях автомобиль мог покинуть трюм десантного корабля и вернуться обратно. При этом палуба машины водой не заливалась. Грузоподъемность на воде возрастала до 15 т.

На спокойной воде ЗиЛ-135П развивал скорость 16,4 км/ч, а в отдельные моменты этот рубеж достигал 18 км/ч — мировой рекорд для водоизмещающих амфибий. Максимальная тяга на гаке составила около 3,2 т, при скорости 10 км/ч она достигала 2 т. Чтобы двигатели не перегревались, установили поворотные воздухозаборники.



Сравнение ЗиЛ-135П с БТР-60П


После переоборудования в грузовой вариант машина приняла участие в высадке морского десанта и выполнении различных транспортных операций на море. Испытания показали, что на базе ЗиЛ-135П могут быть созданы необходимые ВМФ 10-тонные транспортные амфибии и боевые машины с достаточной мореходностью и проходимостью. Проявил себя ЗиЛ-135П и на Северном морском пути летом 1970 г. в качестве перегрузочной машины при доставке грузов на зимовья, расположенных на побережье Северного Ледовитого океана. Применение амфибии для разгрузки судов-снабженцев в Арктике позволило отказаться от буксирных катеров, а также гусеничной техники для подтягивания понтонов с грузами. Еще ЗиЛ-135П успешно перевозил грузы от борта судна до берегового склада и буксировал несамоходные понтоны от судна до берега.

К сожалению, ЗиЛ-135П, опередив всех соперников на десятилетия, так и не стал серийным изделием. В истории отечественного автостроения эта самая крупная амфибия так и останется непобедимым рекордсменом.

ЗиЛ-135П является обладателем мирового рекорда скорости для водоизмещающих амфибий


Фото 11.

Фото 12.

Фото 13.

источник фото




Фото 14.

Фото 15.

Фото 16.

Фото 17.

Фото 18.

Фото 19.

Фото 20.

Фото 21.

Фото 22.

Фото 23.

Фото 24.

Фото 25.

Фото 26.

Фото 27.

Фото 28.

Фото 29.

















[источники]

источники

http://avtohistor.ru/istoriya-avtomobilnogo-zavoda-imeni-i.a.-lihachyova/transportnyy-desantnyy-plavayuschiy-avtomobil-zil-135.html

http://gvtm.ru/zil-135lm

http://xn—-7sbb5ahj4aiadq2m.xn—p1ai/guide/army/tr/zil135.shtml

http://5koleso.ru/avtopark/nepobedimyy-rekordsmen-amfibiya-zil-135p

http://truck-auto.info/index.php?newsid=394

http://avto-cccp.ru/zil-135p/





Напомню вам еще некоторые интересные машины из СССР: вот посмотрите на «Опытный» МАЗ рекордсмен, а вот Самый большой самосвал в мире. Вклинюсь сюда с американским Антарктическим вездеходом Snow Cruiser, а вот это уже наш Гусеничный грузовик. Была такая Колхида — грузинский брат ЗИСа и Автомобили, которых не было



Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=74956

swg54.livejournal.com

Опытный вездеход-транспортер ЗИЛ-135Ш » Военное обозрение

На протяжении долгих лет Специальное конструкторское бюро Завода им. И.А. Лихачева разрабатывало проекты техники сверхвысокой проходимости. Основным заказчиком подобных машин было министерство обороны, но с определенного времени в такой роли начали выступать иные ведомства. Так, в начале шестидесятых годов началось сотрудничество СКБ ЗИЛ с предприятиями космической отрасли. Одним из самых интересных его результатов стал опытный вездеход-транспортер ЗИЛ-135Ш.

К середине шестидесятых годов советская космическая программа столкнулась с определенными трудностями логистического характера. Космические ракеты строились на заводе «Прогресс» в г. Куйбышев (ныне Самара), после чего в разобранном виде по железной дороге доставлялись на космодром Байконур, где осуществлялись их окончательная сборка и подготовка к запуску. Пока речь шла о ракетах-носителях на основе платформы Р-7, такие методы выглядели приемлемыми. Однако уже велась разработка «лунной» ракеты Н-1, отличавшейся увеличенными габаритами. Доставка ее агрегатов на космодром была связана с серьезными проблемами.



Макетный образец ЗИЛ-135Ш на полигоне. Фото Русская-сила.рф

Рассматривая альтернативы железнодорожному транспорту, специалисты ОКБ-1 во главе с С.П. Королевым предложили оригинальный вариант доставки агрегатов ракет на Байконур. Ступени предлагалось строить в Куйбышеве, после чего на специальной барже следовало везти их по Волге и Каспийскому морю к г. Гурьев (ныне г. Атырау, Казахстан). Там ракетную технику планировалось перегружать на специальный транспорт и по суше доставлять к космодрому. Для реализации такого предложения было необходимо создать речную баржу и сухопутную машину с приемлемыми характеристиками. В случае с наземным транспортом задача конструкторов усложнялась тем, что отдельные агрегаты будущей Н-1 могли весить не менее 20-25 т.

Группа инженеров ОКБ-1 во главе с В.П. Петровым сформировали примерный облик будущего транспортера и сделали несколько важнейших предложений. Так, для обеспечения приемлемой подвижности и маневренности машина нуждалась в ориентируемых колесах по типу используемых на носовых стойках шасси самолетов. При этом желаемые характеристики проходимости и подвижности на степях Казахской ССР можно было получить только при применении колес диаметром не менее 1,5 м. Имея такую ходовую часть, будущий транспортер мог получить приемлемые размеры и показать желаемую грузоподъемность.


Макет будущего полноразмерного транспортера с полезной нагрузкой. Фото Gruzovikpress.ru

Сформировав примерный облик будущего транспортера ракетной техники, ОКБ-1 занялось поисками разработчика полноценного проекта. Сразу несколько отечественных автомобильных заводов имели необходимый опыт, но далеко не все они с энтузиазмом отнеслись к предложению «космических» конструкторов. Так, институт НАМИ и Минский автозавод не решились участвовать в столь сложном проекте, на разработку которого к тому же выделялось не слишком много времени.

Ситуацию спасло СКБ ЗИЛ во главе с В.А. Грачевым. На совещании, посвященном разработке нового транспортного средства, он выразил готовность создать специальную машину, способную перевозить по пересеченной местности груз массой до 100 т – в четыре раза больше требуемой нагрузки. Несложные расчеты показали, что перспективный вездеход сможет целиком перевозить вторую или третью ступень ракеты Н-1. Более крупную и тяжелую первую ступень можно было разбирать всего на три секции.

Таким образом, для перевозки всех элементов ракеты на Байконур нужно было всего пять-шесть рейсов транспортера, после чего можно было начинать сборку ракеты. В случае с железнодорожным транспортом требовался целый эшелон, а на сборку уходило бы гораздо больше времени.


Схема опытного ЗИЛ-135Ш. Рисунок Русская-сила.рф

Вскоре появился ряд документов, официально дававших старт новому проекту. Головным разработчиком транспортера для космической отрасли назначалось СКБ ЗИЛ. Проектирование специальных электрических систем поручалось СКБ московского завода №467 им. Ф.Э. Дзержинского. ОКБ-1 взяло на себя подготовку технического задания, координацию работ и содействие административного характера.

В начале 1967 года несколько предприятий совместными усилиями сформировали облик будущего транспортера. Предлагалось строительство машины с грузовой площадкой размером 10,8х21,1 м. Ходовая часть должна была иметь восьмиосную конструкцию с колесной формулой 32х32. Колеса предлагалось попарно устанавливать на поворотных стойках. В каждом углу корпуса помещалось по четыре такие стойки. За счет такой конструкции ходовой части можно было обеспечить высочайшую маневренность. Полная масса достигала бы 80-100 т при полезной нагрузке около обещанных 100 т.



Схема мотор-колеса с двигателем ДТ-15М. Рисунок Os1.ru

Очевидно, что строительство опытного транспортера в полной конфигурации пока не имело смысла. Перед разработкой полноценного проекта предлагалось создать, построить и испытать макетный образец в упрощенной конфигурации. С точки зрения ходовой части эта машина должна была представлять собой одну восьмую полноразмерного транспортера. При помощи сокращенного состава оборудования можно было проверить основные идеи и решения, а также сделать определенные выводы и внести изменения в имеющийся проект.

Макетный образец предлагалось создавать с использованием готовых узлов и агрегатов. Основными источниками комплектующих должны были стать вездеходы семейства ЗИЛ-135. К примеру, электрическая трансмиссия основывалась на агрегатах вездехода ЗИЛ-135Э. В связи с этим опытная машина была обозначена как ЗИЛ-135Ш («Шасси»). Также встречается обозначение ЗИЛ-135МШ. Следует отметить, что некоторые агрегаты были заимствованы у самолета Ил-18, но этот факт в названии проекта не отразили.

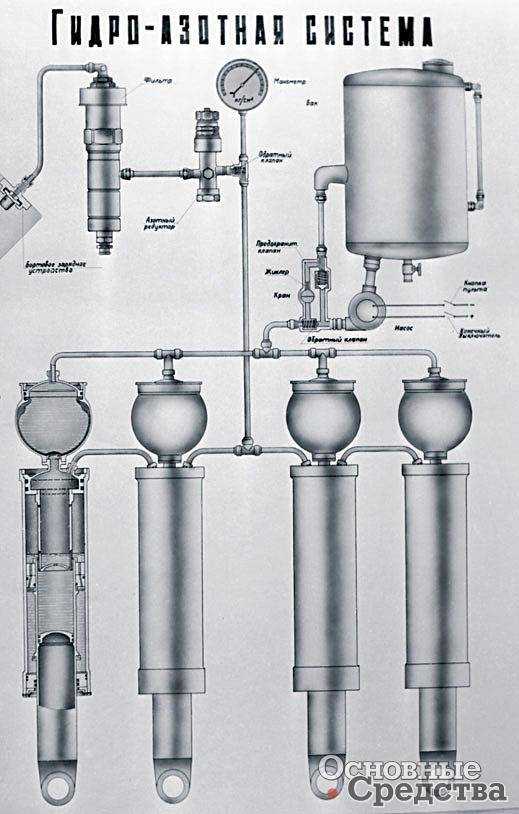

Схема гидропневматической системы машины. Рисунок Os1.ru

Проектом ЗИЛ-135Ш предлагалось строительство самоходной лаборатории необычной конструкции, имеющей самые серьезные отличия от других машин сверхвысокой проходимости. Особые черты присутствовали как в составе силовой установки или трансмиссии, так и в конструкции ходовой части. В частности, последняя должна была совмещать в себе традиционные агрегаты и элементы будущего «космического» транспортера.

Основой опытной машины стала рама сложной формы. Ее передняя и задняя части были выполнены прямоугольными. Между ними, сразу за кабиной, находились продольные лонжероны Л-образного профиля. Они предназначались для установки особых элементов шасси. Передний свес рамы предлагалось использовать для установки кабины, а в задней ее части помещались элементы сразу двух силовых установок. Там же расположили кузов для перевозки разных грузов или имущества.

Силовая установка ЗИЛ-135Ш состояла из двух двигателей ЗИЛ-375Я мощностью по 375 л.с. Первый двигатель располагался на заднем агрегате рамы, в передней его части. В задней части платформы, непосредственно над колесным мостом, поместили второй мотор. Передний двигатель соединили с электрогенератором ГЭТ-120 мощностью 120 кВт, являвшимся основой электрической трансмиссии. Второй двигатель комплектовался гидромеханической передачей, связанной с задним ведущим мостом. По задумке конструкторов, основным двигателем был передний, входивший в состав бензоэлектрического агрегата. Второй мотор планировалось использовать в некоторых ситуациях для повышения общей мощности машины.


Правая стойка колес. Фото Os1.ru

На Л-образных лонжеронах рамы подвешивалась аппаратура, являвшаяся главным элементом всего экспериментального проекта. На специальных вертикальных опорах помещались две стойки, построенные на основе агрегатов самолета Ил-18. Имелась вертикальная стойка, выполнявшая функции гидропневматического амортизатора подвески с ходом 450 мм. На лонжеронах монтировались электрические приводы, при помощи которых стойка могла вращаться вокруг вертикальной оси, обеспечивая маневрирование. В нижней части стоек находилась пара мотор-колес.

Завод №476 разработал оригинальную синхронно-следящую систему управления перемещениями стоек. Система управления позволяла поворачивать стойку на угол до 90° вправо и влево с использованием двух режимов, по закону рулевой трапеции или параллелограмма. Также предусматривалась возможность подруливания в пределах сектора шириной 20°. Режим работы средств управления выбирал водитель. Преобразование поворота рулевого колеса в команды для приводов осуществлялось специальным аналоговым прибором, принимавшим данные с ряда датчиков и выдававшим сигналы для исполнительных механизмов. Подобные алгоритмы реализовывались впервые в отечественной практике.

На общей опоре в нижней части стойки монтировалась пара мотор-колес. Ступица каждого из них вмещала электродвигатель постоянного тока ДТ-15М мощностью 15 кВт, связанный с одноступенчатым планетарным редуктором. Колеса комплектовались шинами размером 1200х500х580 мм с развитым протектором. Все четыре колеса передних стоек имели централизованную систему регулировки давления. Давление в шинах изменялось в пределах 1-3 кг/кв.см.


Система управления поворотом стойки. Фото Os1.ru

Две двухколесные поворотные стойки дополнялись задним мостом, необходимым для поддержки рамы в правильном положении. Мост с двухскатными колесами подвешивался на продольных рессорах. При помощи гидромеханической передачи мощность «заднего» двигателя передавалась на колеса задней оси.

В связи с особой конструкцией ходовой части колесную формулу макетного образца ЗИЛ-135Ш можно описать как 6х6/4 или 4х4+2х2. Все шесть колес машины были ведущими, но привод двух задних мог отключаться. Из 6 колес 4 были выполнены управляемыми, причем поворачивались они вместе со своими стойками.

Для проведения некоторых испытаний макетный образец ЗИЛ-135Ш оснастили гидравлическими домкратами. Пару таких устройств установили на бортах передней части рамы, непосредственно за кабиной. При помощи домкратов можно было вывешивать переднюю часть машины, изменяя нагрузку на колеса поворотных стоек.


Силовая установка. В центре — генератор ГЭТ-120, справа виден двигатель ЗИЛ-375, связанный с задней осью. Фото Os1.ru

Передний свес рамы служил основанием для кабины, заимствованной у автомобиля ЗИЛ-135К. Это был стеклопластиковый агрегат с четырьмя посадочными местами и круговым обзором при помощи остекления большой площади. В связи с применением двух автономных силовых установок с разными вариантами трансмиссии кабина получила особый набор органов управления. Дополнительный щиток со средствами контроля за электрическими системами, отличавшийся большими размерами, пришлось установить перед правым рабочим местом кабины. Отличаясь высокой сложностью, такой двойной пост управления обеспечивал полный контроль над всеми системами.

Над моторным отсеком, образованным задней частью рамы, установили широкий бортовой кузов. Деревянная грузовая площадка с бортами средней высоты получила дуги для установки тента. Еще одна дуга находилась позади кабины и позволяла прикрыть брезентом лонжероны с поворотными стойками. На бортах кузова имелись дверки с подножками для посадки. По имеющимся данным, во время испытаний кузов использовался для перевозки балласта и различной материальной части, необходимой при проверке техники.

Макетный образец ЗИЛ-135Ш имел длину менее 9,5 м. Ширина достигала 3,66 м, высота – 3,1 м. Снаряженная масса составляла 12,9 т. Расчетная грузоподъемность составляла 12 т, однако вся эта нагрузка должна была приходиться только на переднюю ось, образованную парой двухколесных стоек. Колесная база прототипа – 4,46 м. Колея передней «оси» по центрам стоек составляла 2 м, по центрам крайних колес – примерно в полтора раза больше. Колея заднего моста – 1,79 м.

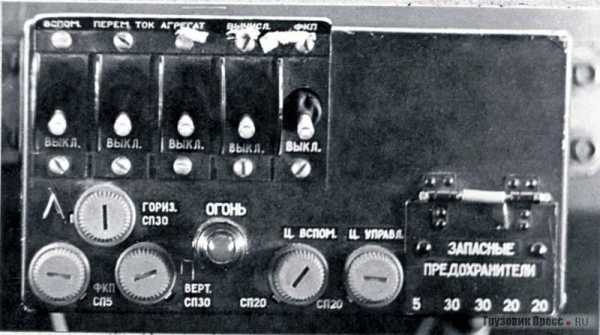

Панель управления электрической аппаратурой. Фото Gruzovikpress.ru

Опытная машина нового типа, представлявшая собой демонстратор главной технологии будущего «космического» транспортера, была построена в начале лета 1967 года с максимальным использованием готовых комплектующих. В конце июня машину доставили на полигон 21-го Научно-исследовательского института Минобороны в г. Бронницы. В течение нескольких следующих месяцев макетный образец работал на полигоне и показывал свои возможности в условиях, приближенных к степям Казахской ССР. Были получены высокие результаты, и все новые агрегаты машины хорошо показали себя.

Двигаясь по шоссе, ЗИЛ-135Ш разгонялся до 60 км/ч. Средняя скорость по хорошей дороге была вдвое меньше. На грунтовой дороге и луговине можно было развить скорость до 20 км/ч, на пахоте – до 10 км/ч. За время испытаний машина прошла по разным поверхностям и грунтам около 1000 км. На всех поверхностях, в том числе с низкой несущей способностью, вездеход держался уверено. Было установлено, что такой транспортер сможет нормально выполнять свои функции в предполагаемых районах эксплуатации.

Одной из целей испытаний была проверка оригинальной автоматизированной системы управления колесами передних стоек. При всей своей сложности и ожидаемых рисках, подобная аппаратура справилась с возложенными на нее задачами. Автоматика правильно отрабатывала команды с рулевого колеса и обеспечивала требуемое маневрирование во всех условиях. При развороте управляемых колес на 90° удалось получить минимальный радиус поворота (по наружному колесу) на уровне 5,1 м. Машина фактически разворачивалась вокруг своей задней оси.


ЗИЛ-135Ш демонстрирует возможность поворота колес на 90°. Фото Denisovets.ru

Испытания макетного образца ЗИЛ-135Ш завершились успехом. Все основные технологии этого проекта могли использоваться при создании полноразмерного транспортера для ракетной техники. Еще до завершения испытаний опытного вездехода были запущены опытно-конструкторские работы по теме полноценной транспортной машины. В обозримом будущем СКБ ЗИЛ должно было подготовить всю необходимую документацию и приступить к подготовке строительства опытного образца.

Параллельно с созданием нового транспортера велось проектирование «лунной» ракеты Н-1. Новый руководитель космической программы В.П. Мишин с определенного времени стал сомневаться в необходимости развертывания новой логистической системы по доставке ракет на Байконур. При всех своих преимуществах, перевозка агрегатов ракет по полупустыням и степям была связана с серьезными трудностями и рисками. Кроме того, проект транспортера оказывался слишком дорогим и сложным с точки зрения производства и последующей эксплуатации.

В конце 1967 года, вскоре после завершения испытаний макетного образца ЗИЛ-135Ш, было принято принципиальное решение об отказе от новых транспортных средств необычного вида. ОКБ-1 отменило заказ на создание специального восьмиосного транспортера. Элементы ракет по-прежнему предлагалось перевозить по железной дороге. Именно так в итоге обеспечили доставку агрегатов ракет Н-1.


Макетный образец выполняет поворот вокруг собственной оси. Фото Русская-сила.рф

После завершения испытаний и закрытия проекта единственный опытный образец ЗИЛ-135Ш, вероятно, был отправлен на хранение. Дальнейшая его судьба неизвестна. Сведения о его существовании в настоящее время отсутствуют. Возможно, в определенный момент его разобрали за ненадобностью. В отечественных музеях хранится несколько уникальных опытных вездеходов разработки СКБ Завода им. Лихачева, но машина ЗИЛ-135Ш среди них отсутствует.

К моменту прекращения работ проект полноразмерного транспортера так и не был завершен. Позже, в середине семидесятых годов, вновь возник вопрос создания сверхтяжелого транспортера для ракетно-космической техники, но тогда задачу перевозки крупных грузов решили возложить на специально оборудованные самолеты. Наработки по специальным сухопутным шасси вновь не смогли приблизиться к практическому применению.

Оригинальный макетный образец оправдал ожидания, но заказчик решил отказаться от основного проекта сверхтяжелого транспортера. В результате тема ЗИЛ-135Ш не получила развития, и наработки по ней фактически остались невостребованными. Впрочем, эта машина оставила за собой несколько любопытных званий. Прототип ЗИЛ-135Ш остался в истории как одна из самых интересных опытных машин в истории отечественного автомобилестроения. Кроме того, это был последний восьмиколесный вездеход под маркой «ЗИЛ». Все следующие машины высокой проходимости от СКБ ЗИЛ оснащались трехосным шасси.

По материалам:
http://denisovets.ru/
https://drive2.ru/
https://os1.ru/
http://gruzovikpress.ru/
http://русская-сила.рф/
Кочнев Е.Д. Секретные автомобили Советской Армии. – М.: Яуза, Эксмо, 2011.

topwar.ru

Легендарная 135-я: эволюция брянских ракетовозов БАЗ

Брянский автомобильный завод широко не известен ни в России, ни за рубежом в силу специфики своей продукции – он специализируется на трех- и четырехосных тяжелых колесных тягачах военного назначения. Основанный в конце 1950-х как филиал ЗИЛ, к началу 1960-х он приобрел определенную самостоятельность.

С получением из Москвы технической документации на четырехосные ракетные шасси Брянский автозавод из подсобного филиала ЗИЛа быстро превратился в одно из наиболее крупных и важных предприятий Советского Союза военно-автомобильного профиля с серийной организацией производства и собственным СКБ, способным самостоятельно проводить серьезные разработки.

Сначала весь свой неистраченный творческий потенциал брянские конструкторы вложили в доработку «механического» автомобиля ЗИЛ-135ЛМ, который со временем превратился в одну из самых популярных машин для монтажа систем вооружения и разведки. Одновременно была собрана партия шасси ЗИЛ-135К, а родственная модель ЗИЛ-135М после доработки превратилась в первый собственный автомобиль-шасси БАЗ-135МБ. Проектированием ракетных систем и сборкой боевых машин занимался завод «Баррикады» из Волгограда.

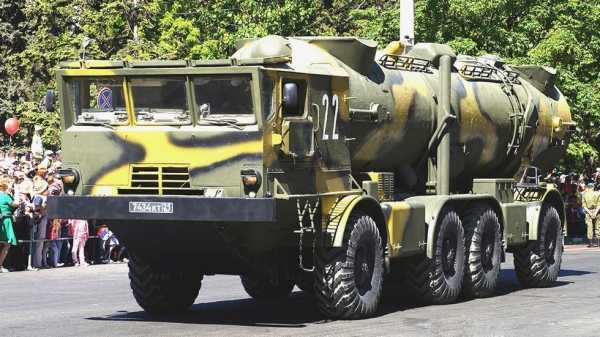

На параде шасси БАЗ-135МБ с комплексом «Редут» (фото А. Хитрова, Владивосток)

От ЗИЛ-135 к БАЗ-135

Брянскому автозаводу досталось богатое московское наследство в виде трех разношерстных автомобилей 135-й серии, представлявших типичный продукт школы Виталия Андреевича Грачева со всеми свойственными ему преимуществами и недостатками. В них воплотились все последовательно развивавшиеся интуитивные и спорные идеи мастера, заставлявшие его самого постепенно отказываться от своих же собственных постулатов. Исправлять вольные и невольные ошибки Грачева предстояло брянским конструкторам.

ЗИЛ-135К (1962 – 1964 гг.)

С этим автомобилем конструкторам БАЗ возиться не пришлось. В октябре 1962 года из московских комплектующих изделий они начали сборку машин ЗИЛ-135К, которые тут же отправляли на завод «Дзержинец» под комплектацию комплексами 2К17 с крылатыми ракетами С-5.
Единственной новинкой на этой серии стала опытная самоходная пусковая установка (СПУ) 9П123 для запуска крылатых ракет С-5М с новыми средствами управления. После снятия с вооружения таких систем выпуск ЗИЛ-135К прекратился. До конца 1964 года их собрали 80 единиц.

Пусковая установка 2П30 на брянском шасси ЗИЛ-135К (из архива 21 НИИЦ)

Семейство ЗИЛ-135ЛМ (1964 – 1994 гг.)

В декабре 1964 года в Брянске началась штучная сборка автомобиля ЗИЛ-135ЛМ – ее серийное производство развернется только в 1966-м. С конструктивной точки зрения эта девятитонная машина являлась олицетворением идей Грачева, подпорченных применением более понятной простому шоферу механической коробки передач. На шасси по-прежнему размещались два 180-сильных мотора ЗИЛ-375Я и ЗИЛ-375Я2, а единственной новинкой в бортовой трансмиссии были две пятиступенчатые коробки передач от грузовиков Урал-375.

Грузовик ЗИЛ-135ЛМ московской сборки с деревянным кузовом (из архива СКБ ЗИЛ)

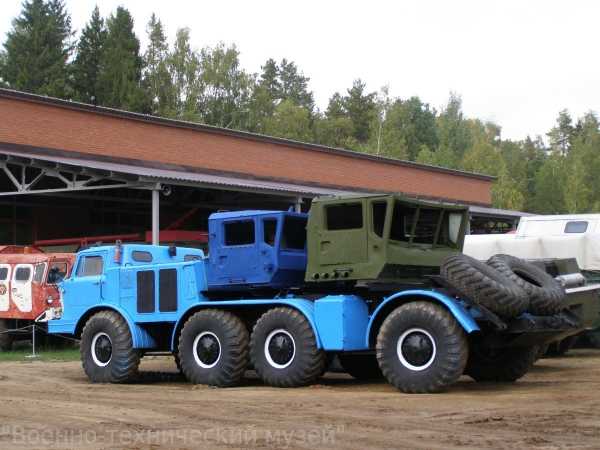

Серийное шасси ЗИЛ-135ЛМ со стеклопластиковой кабиной (фото автора)

Шасси для боевой машины ракетного комплекса «Луна-М» (фото автора)

Двухдверную пластиковую кабину укомплектовали регулируемым сиденьем водителя, средствами радиационного контроля и местами для личного оружия. Первые образцы имели цельнометаллическую грузовую платформу, но на серийных машинах за кабиной обычно находилась открытая часть лонжеронной рамы длиной 5,2 м для монтажа надстроек. В конце 1960-х для предохранения экипажа от воздействия поражающих факторов ядерного оружия перед кабиной монтировали съемные бронированные экраны, но распространения они не получили.

ЗИЛ-135ЛМ брянской сборки с цельнометаллическим кузовом (из архива автора)

Шасси ЗИЛ-135ЛМ с передним защитным экраном (из архива 21 НИИЦ)

С началом сборки машины ЗИЛ-135ЛМ, созданной в Москве в обстановке крайней спешки и смятения, в Брянске начался нудный процесс многочисленных доработок, доделок и приспособления столичных прототипов к реалиям воинской службы. Доказательством этого малоизвестного факта являются воспоминания сотрудника 21 НИИИ инженер-капитана В. И. Бурлакова: «Шасси ЗИЛ-135ЛМ было сырой разработкой, но поскольку время не терпело, его сразу же передали на БАЗ. Уже в ходе серийного производства пришлось устранять конструктивные и технологические недостатки. Доработки оказались настолько существенными, что БАЗ поставил вопрос о переименовании шасси ЗИЛ-135ЛМ в БАЗ-135ЛМ, что не было принято…»

С 1964 года все варианты базовой машины с различными спецнадстройками применялись в Советской армии, поступали в страны Варшавского договора, а также союзные государства Азии и Африки. Их выпуск завершился только в 1994 году — в разгар конверсии и экономических реформ. К тому времени в Брянске собрали свыше 5 тыс. автомобилей ЗИЛ-135ЛМ.

Варианты и вооружение автомобиля ЗИЛ-135ЛМ

Еще в процессе постановки на производство модели ЗИЛ-135ЛМ в Брянске началась разработка собственных специализированных вариантов, которые в заводской маркировке носили аббревиатуру БАЗ. В 1964 году был построен первый опытный образец ЗИЛ-135Л1 с двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой). Через год к нему добавился прототип ЗИЛ-135Л2 с торсионной подвеской средних колес. Так, БАЗ впервые взялся за работу над ошибками ЗИЛа, но пока эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми.

Опытное шасси ЗИЛ-Э135Г с 395-сильной газовой турбиной (из архива БАЗ)

В 1968-м на шасси ЗИЛ-135Л2 построили экспериментальный образец Э135Г с танковой газотурбинной установкой ГТД-350Т мощностью 395 л. с., согласующим редуктором и гидромеханической трансмиссией НАМИ-090. На шоссе он развивал самую высокую скорость в 135-й серии — 83 км/ч.

Многоцелевой автомобиль ЗИЛ-135Л4 на ВДНХ. 1966 год (из архива БАЗ)

Военизированный грузовик ЗИЛ-135Л4 с лобовой бронезащитой (из архива 21 НИИЦ)

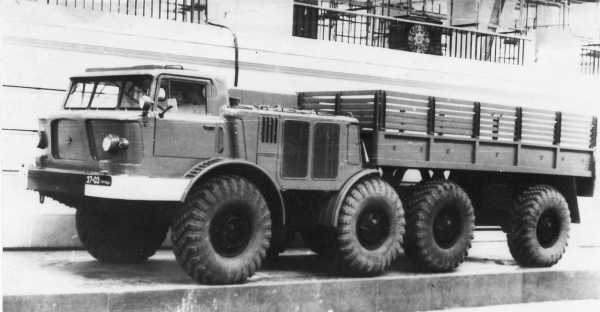

В середине 1960-х завод собрал партию девятитонных многоцелевых грузовиков ЗИЛ-135Л4 с металлическими кузовами и надставными деревянными бортами, рассчитанных на эксплуатацию в народном хозяйстве в сложных дорожных и климатических условиях. С 1968 года на них также монтировали бронированные экраны кабины и моторного отсека для предохранения экипажа от воздействия ядерного оружия.

Машины ракетного комплекса Луна-М (1964 – 1986 гг.)

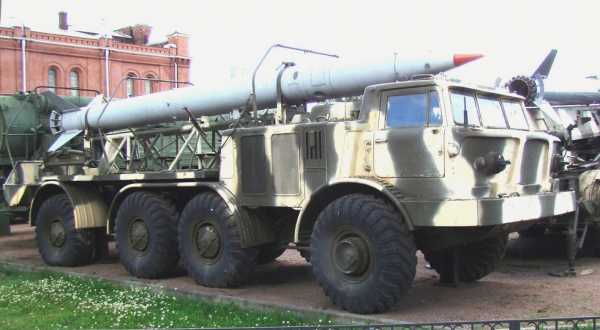

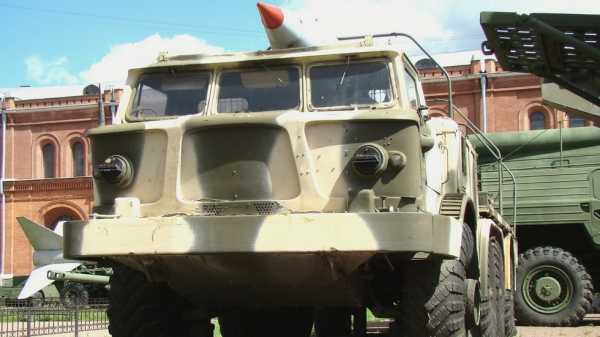

Известная ракетная система Луна-М на шасси ЗИЛ-135ЛМ (фото автора)

Как и базовая машина ЗИЛ-135Л, серийный ЗИЛ-135ЛМ также проектировался с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 Луна-М для запуска ракет с дальностью поражения до 68 км и разными типами боеголовок, включая ядерные.

Уже в 1964 году установку 9П113 стали монтировать на специально подготовленные шасси ЗИЛ-135ЛМ. Их оборудовали гидроприводом для подъема пусковой стрелы в боевое положение, четырьмя винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами жизнеобеспечения и электроснабжения с бензогенератором, средствами связи, ночного видения и навигации.

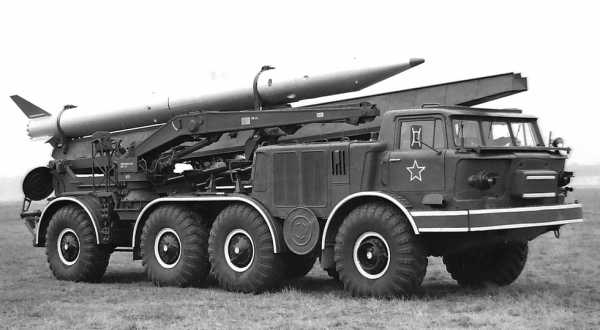

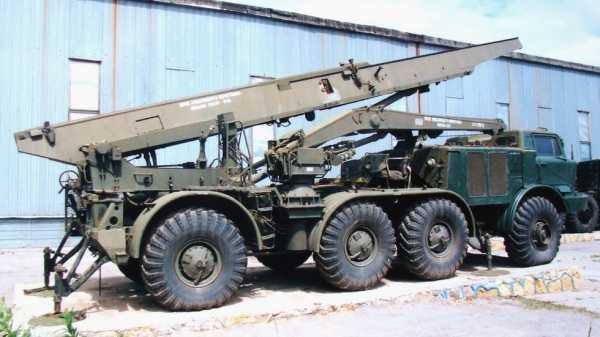

Шасси ЗИЛ-135ЛМ с пусковой установкой комплекса 9К52 Луна-М (фото автора)

Для самостоятельной погрузки ракет машину оснастили стреловым 2,6-тонным гидрокраном с открытым пультом управления, что позволило отказаться от применения посторонних подъемно-транспортных средств. На СПУ находились также термочехлы для обогрева ядерных боеголовок, сиденья для боевого расчета и откидные рабочие площадки.

Возвращение ракетного комплекса Луна-М с парада. Москва, 1971 год (фото автора)

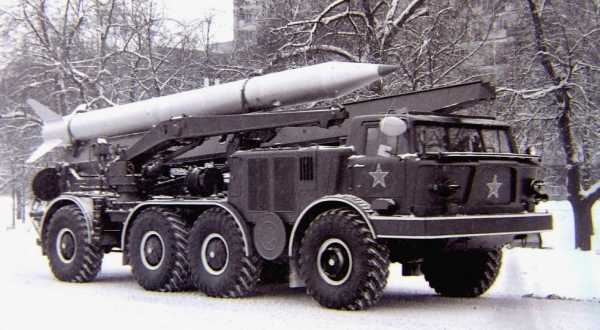

Пусковая установка 9П113 комплекса Луна-М в боевом положении (из архива автора)

С 1968 года параллельно выпускался модернизированный комплекс 9К52М Луна-3 с СПУ 9П113М и увеличенной до 75 км дальностью поражения. После окончания разработки ТРК Точка его дальнейшая модернизация прекратилась.

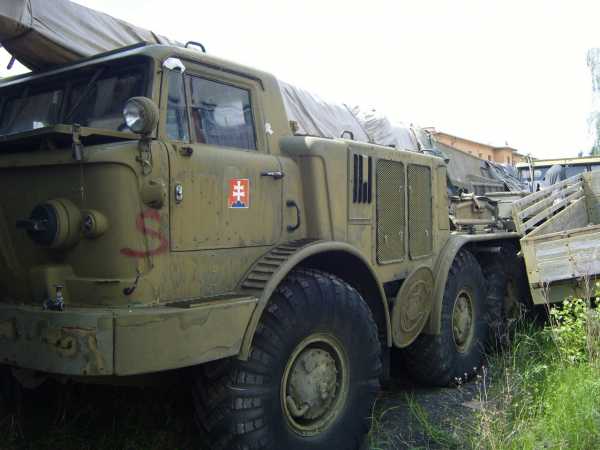

Модернизированные пусковые системы 9П113М на боевом дежурстве (из архива автора)

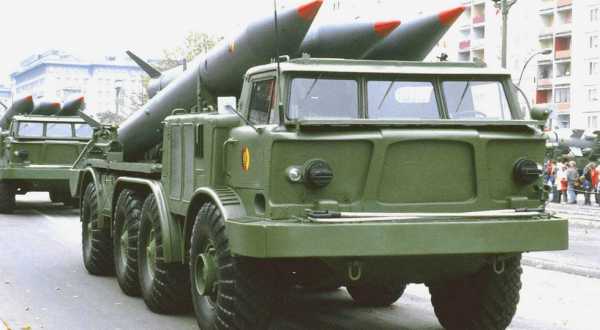

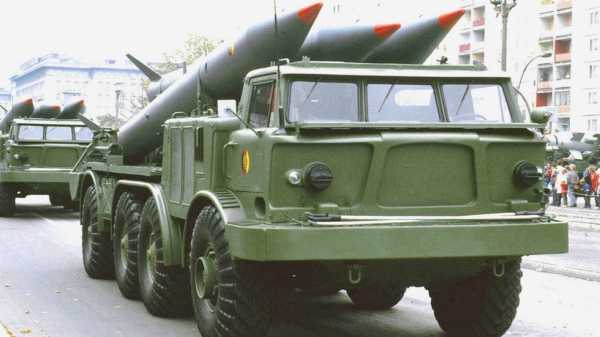

Серийные пусковые установки 9П113М Луна-М в Народной армии ГДР (из архива БАЗ)

Для экспорта в страны с жарким и тропическим климатом служило специально подготовленное шасси ЗИЛ-135ЛМТ (ЛМ-тропик) с герметизированным электрооборудованием и усиленной системой охлаждения. На нем монтировали тропический комплекс 9К52ТС с СПУ 9П113ТС для стрельбы только осколочно-фугасными ракетами. От вариантов для Советской армии они отличались отсутствием электрогенератора и установкой блокиратора запуска ракет с ядерными боезарядами.

Боевая машина 9П113ТС тропического комплекса 9К52ТС (из архива автора)

Созданные для ТРК Луна-М компактные и маневренные транспортно-заряжающие машины (ТЗМ) 9Т29 без собственных перегрузочных устройств базировались на специальном шасси ЗИЛ-135ЛТМ. В его комплект входили бензоэлектрический электрогенератор и выносные домкраты, а также ложементы для трех ракет с термочехлами. На экспорт поступала ТЗМ 9Т29ТС в более «бедной комплектации» – без генератора и спецчехлов.

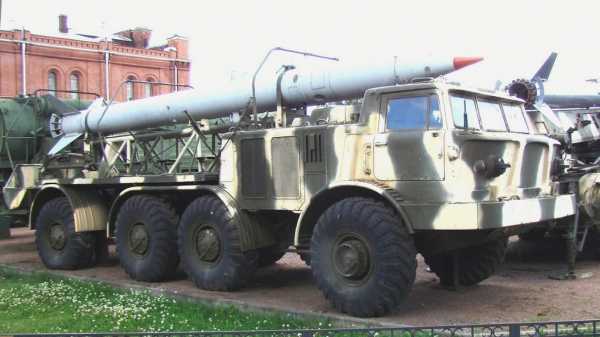

Транспортно-заряжающая машина 9Т29 на шасси ЗИЛ-135ЛТМ (фото автора)

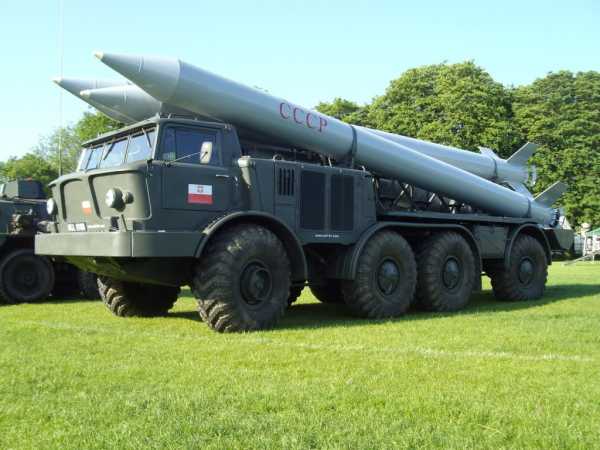

Машина 9Т29 для доставки трех ракет на параде в Берлине (из архива автора)

Перегрузка ракеты 9М21 с ТЗМ 9Т29 на пусковую установку (из архива автора)

Выпуск комплекса Луна-М для нужд Советской армии был прекращен в 1972 году, когда его заменил трехосный ТРК Точка, что поставило под вопрос целесообразность дальнейшего изготовления машин 135-й серии.

Впрочем, эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК Луна-М на модернизированном шасси ЗИЛ-135ЛМП, созданном для системы «Ураган».

Боевая машина 9П113М на шасси ЗИЛ-135ЛМП на испытаниях в 21 НИИИ (из архива 21 НИИЦ)

Комплексы 9К52М на базе ЗИЛ-135ЛМП в Советской армии (из архива автора)

Комплекс Луна-М стал наиболее распространенным ТРК Советской армии и экспортировался в 15 союзных стран. Впервые в боевых действиях он участвовал во время Арабо-израильской войны, затем применялся в Афганистане и в местных конфликтах на Ближнем и Среднем Востоке. По состоянию на 1986 год боевых машин этой серии в мире насчитывалось около 750 единиц.

Машины системы залпового огня «Ураган» (1972–1993 гг.)

Многозарядная система «Ураган» на шасси ЗИЛ-135ЛМП (из проспекта «Росвооружение»)

Первый образец СПУ 9П140 или боевой машины БМ-27 был изготовлен в феврале 1972-го. Через три года она поступила на вооружение как реактивная система залпового огня (РСЗО) 9К57 Ураган и была принята к производству на Пермском машиностроительном заводе имени В. И. Ленина. Ее базой являлось облегченное шасси ЗИЛ-135ЛМП с телескопическими амортизаторами и более мощным пневмоусилителем в тормозной системе.

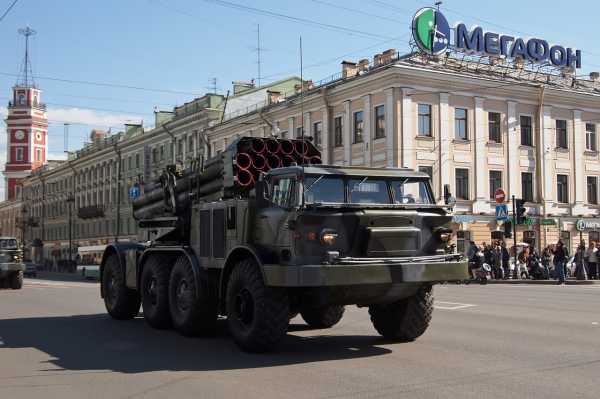

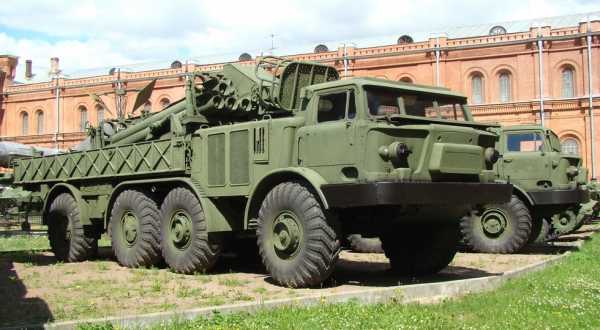

Система залпового огня 9К57 Ураган на шасси ЗИЛ-135ЛМП (фото автора)

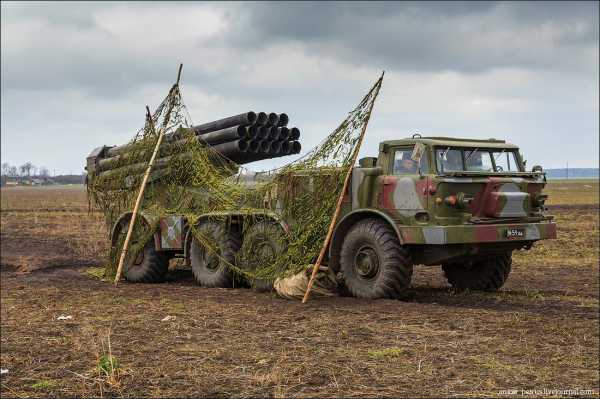

Реактивная система залпового огня Ураган в Российской армии (фото Р. Данилова)

Его характерным внешним признаком был вынесенный на облицовку кабины кожух с дополнительным оснащением. СПУ снабжалась трехрядным пакетом из 16 трубчатых направляющих диаметром 220 мм, смонтированных на поворотной платформе с электрическим приводом. Она могла поражать цели на дальностях от 8,5 до 34 км, покрывая площадь в 43 гектаров.

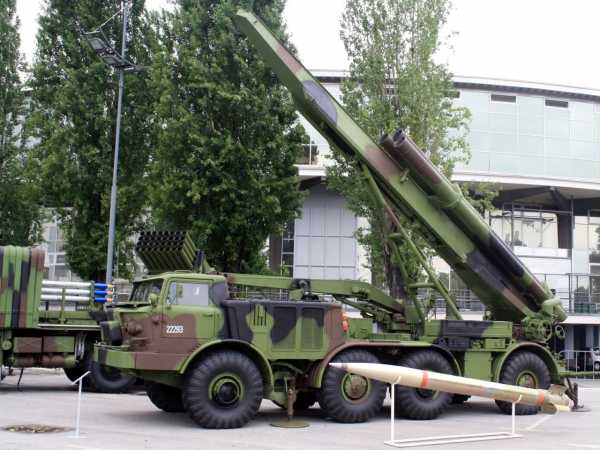

Пусковая установка 9П140 с пакетом из 16 трубчатых направляющих (фото автора)

Ракетный залп боевых машин Ураган (из проспекта «Росвооружение»)

Для транспортировки и заряжания РСЗО применялась ТЗМ 9Т452 с низкобортной цельнометаллической платформой для транспортировки 16 реактивных снарядов для одного залпа, уложенных на специальных тележках. Их перегрузка производилось с помощью собственного крана-манипулятора с электроприводом и откидной площадкой для оператора. Процесс перезаряжания занимал не более 15 минут.

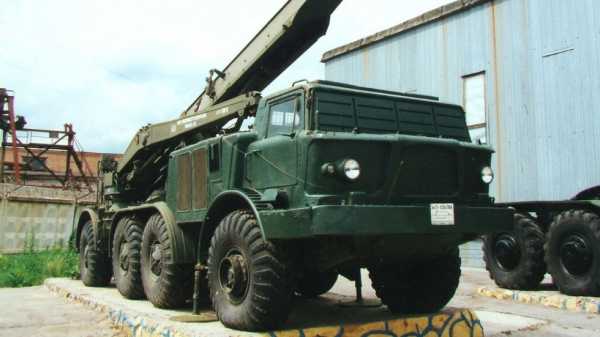

ТЗМ 9Т452 комплекса Ураган на шасси ЗИЛ-135ЛМП (фото автора)

ТЗМ с перегрузочным краном и стойками для 16 ракет (из архива автора)

Размещение в кузове сложенного крана и подвижных ракетных стоек (фото автора)

Система «Ураган» применялась в основном в Советской армии и ряде социалистических стран, а после развала СССР комплексы остались на вооружении практических всех бывших союзных республик. К настоящему времени их общее количество оценивается в 1 000-1 200 экземпляров.

Первая серия БАЗ-135МБ (1965 – 1996 гг.)

В конце 1963-го завод приступил к сборке московского шасси ЗИЛ-135М для монтажа берегового ракетного комп­лекса «Редут». Пока же не завершились его испытания и доводки в распоряжении брянских конструкторов неожиданно оказалась пара лет, чтобы достаточно серьезно переработать базовое шасси, превратив его в первый собственный 10-тонный автомобиль-шасси БАЗ-135МБ, ознаменовавший смелый отход от концепций Грачева.

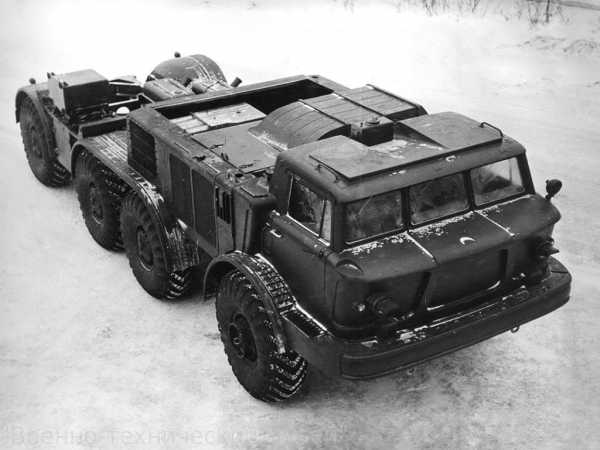

Длиннобазное шасси БАЗ-135МБ с 300-сильным двигателем V8 (из архива Н. Щербакова)

Автомобиль БАЗ-135МБ с новой кабиной и нагрузочным макетом (из архива автора)

Прежде всего, на нем удалось заменить два бензиновых мотора и две автоматические трансмиссии на один дизельный двигатель ЯМЗ-238Н V8 мощностью 300 л. с. и одну механическую восьмиступенчатую коробку передач, сохранив пока все остальные агрегаты предшественника.

Правда, установка тяжелого ярославского двигателя пока не позволила радикально сократить массу машины: два прежних мотора весили на 90 кг меньше, чем один дизель. Установленная над моторным отсеком удлиненная кабина имела два ряда посадочных мест с максимальной вместимостью до шести человек, а задние сиденья трансформировались в спальное место. В 1966-м БАЗ-135МБ был принят на вооружение и поступил в серийное производство, которое продолжалось рекордно долго — 30 лет.

Военное оснащение на автомобиле ЗИЛ-135МБ

Большие размеры монтажной части рамы позволили сделать шасси главным продолжателем традиций монтажа крупногабаритных и не слишком тяжелых ракетных систем. В 1965 году на шасси БАЗ-135МБ появился первый образец СПУ берегового противокорабельного ракетного комплекса «Редут» для береговых и островных подразделений ВМФ СССР.

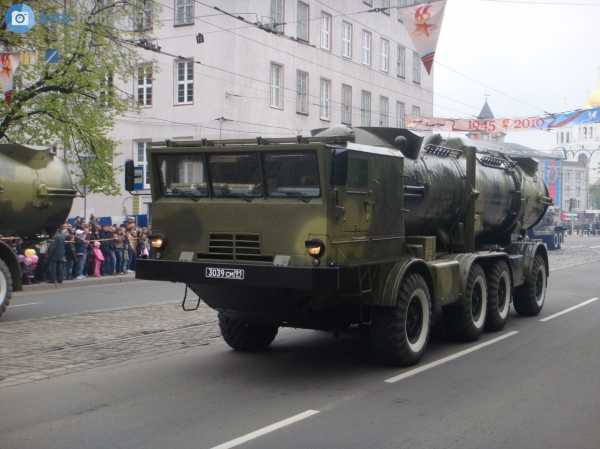

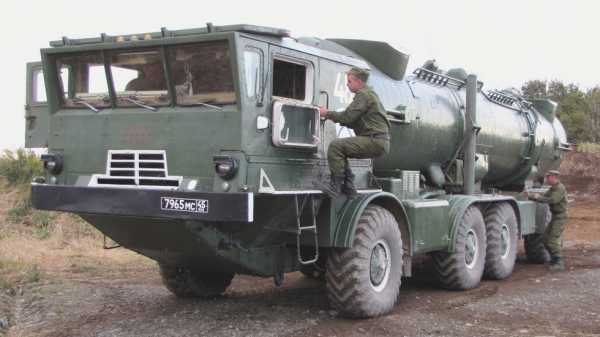

Пусковая установка СПУ-35Б комплекса «Редут» (фото Д. Мокрушина, Владивосток)

Боевая машина СПУ-35Б с транспортным контейнером в боевом положении (из архива автора)

Его основой являлась пусковая установка СПУ-35Б с подъемным транспортно-пусковым контейнером (ТПК). Там хранилась 9,5-метровая крылатая ракета со сложенными крыльями, обеспечивавшая поражение надводных и наземных целей на дальностях до 460 км и высотах от 400 м до 7 км. Комплекс «Редут» находился в производстве до 1983 года.

Запуск мощной крылатой ракеты П-35Б со сложенными крыльями (из архива БАЗ)

На параде береговой ракетный комплекс «Редут» (фото И. Торгачкина, Новороссийск)

Наиболее распространенной системой, которую монтировали на БАЗ-135МБ, являлся тактический комплекс воздушной разведки «Рейс» ВВС СССР. В полном составе он появился в 1972 году и через три года поступил на вооружение. Его главной составной частью были малогабаритные реактивные дистанционно пилотируемые самолеты-разведчики Ту-143 многоразового использования с парашютной посадкой, проектированием которых занималось ОКБ Андрея Николаевича Туполева.

Пусковая установка СПУ-143 разведывательного комплекса «Рейс» (фото Н. Щербакова)

Размещение беспилотного самолета Ту-143 в укороченном контейнере (из архива автора)

Для их запуска применялась установка СПУ-143 с массивным подъемным ТПК длиной 9 м с направляющими и двумя герметичными крышками. Запускаемый самолет со стартовой массой 1 230 кг развивал максимальную скорость 925 км/ч, осуществляя воздушную разведку на расстоянии до 180 км и на минимальной высоте 100 м.

Запуск самолета Ту-143 с боевой машины комплекса «Рейс» (из архива Р. Данилова)

Для его перевозки из хранилища и погрузки на СПУ служила спецмашина ТЗМ-143 с безбортовой платформой и гидравлическим краном-манипулятором. Помимо своих главных функций, она являлась поисково-спасательным автомобилем для обнаружения, погрузки на платформу и доставки на базу самолета-разведчика, вернувшегося с задания.

Транспортно-заряжающая машина ТЗМ-143 на автомобиле БАЗ-135МБ (из архива автора)

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

auto.mirtesen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
