Приветствую всех коллег моделистов.
Это моя первая запись, поэтому сильно не пинайте если что.
Моделирую я без фанатизма, а по настроению. Моделей у меня не так и много… законченых ))
Stug III давно привлекал моё внимание, а когда я зашел в магаз и увидел еще и набор травления к нему, то решение было принято молниеносно! Надо брать.
Модель построена 6 лет назад если что.

Полный размер

Вот такие были цены раньше

Полный размер

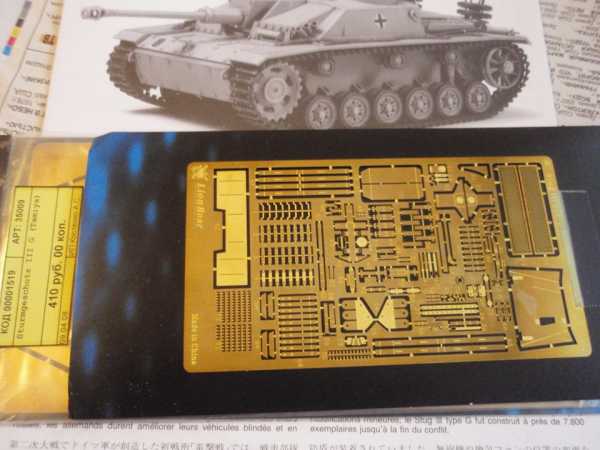

Набор травла, не весь. Другие фото не сохранились.

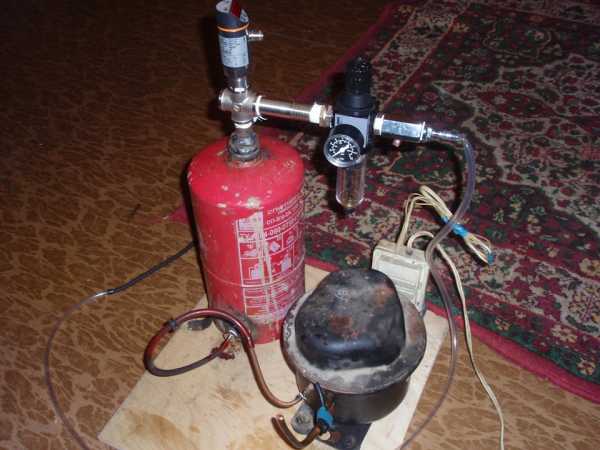

Окраска моделей проводится при помощи самодельной установки из компрессора холодильника и аэрографа Jas 1117.

Полный размер

Аццкий сатона. 6 атм легко. Дальше ссыкотно.))

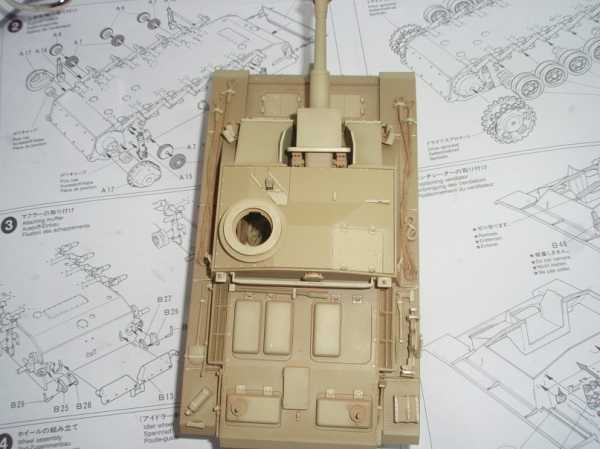

Ну и понеслось…

Полный размер

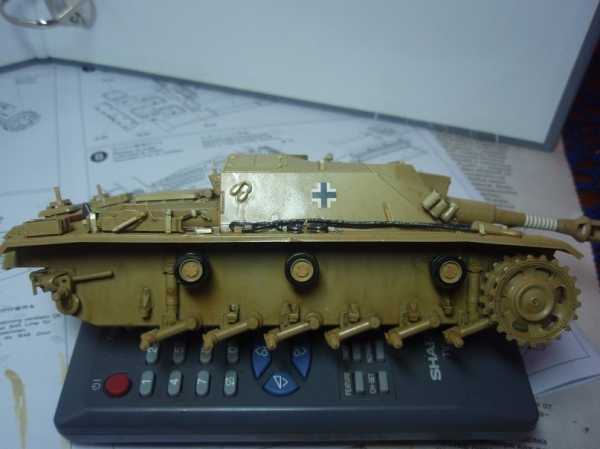

Ломаю глаза… ))

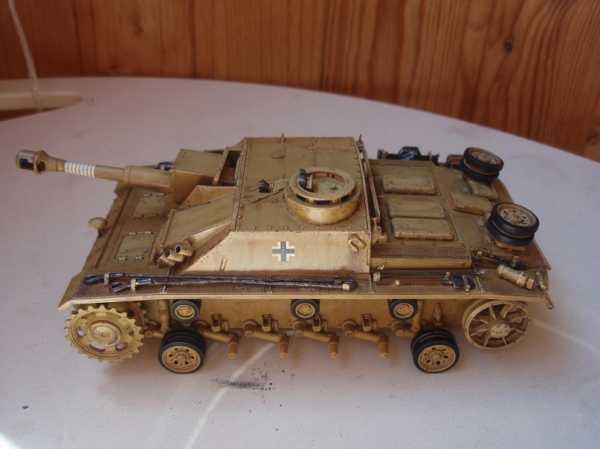

Делаю цветовую модуляцию…

Смывка…


Прошу прощения, друзья, фотки иногда не в хронологическом порядке.

Сделал сколы.


Гусли из коробки сразу в топку. Были куплены металлические.

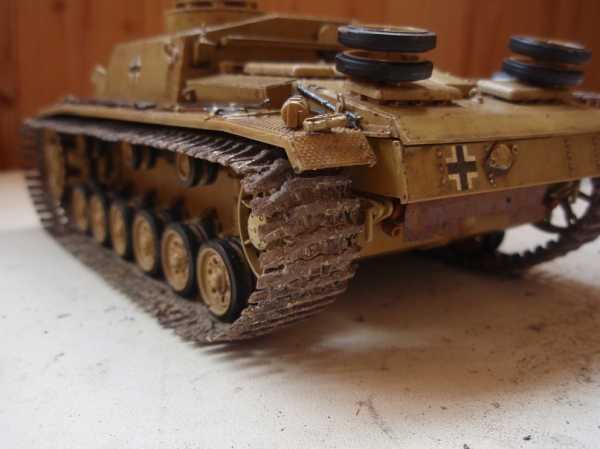

Для придания модели «рабочего» вида применялись МИГовские смывки, пигменты Валеджо, карандаш мягкий, краски масляные Черная речка и бурная фантазия…))

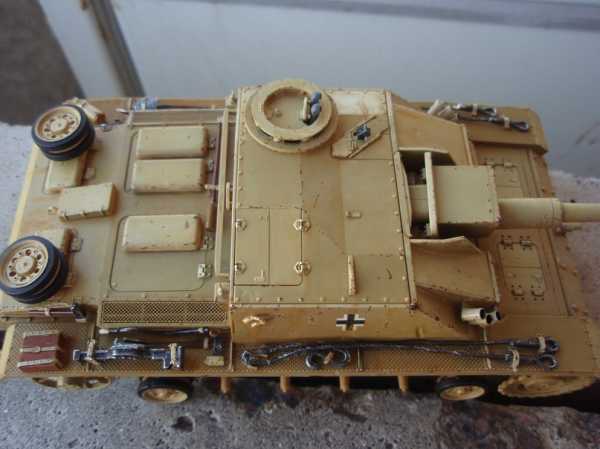

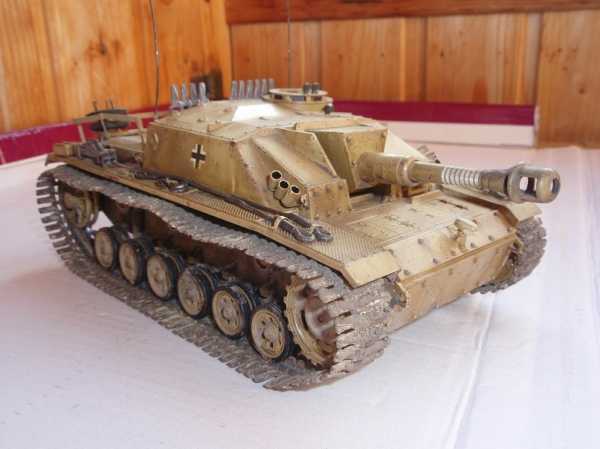

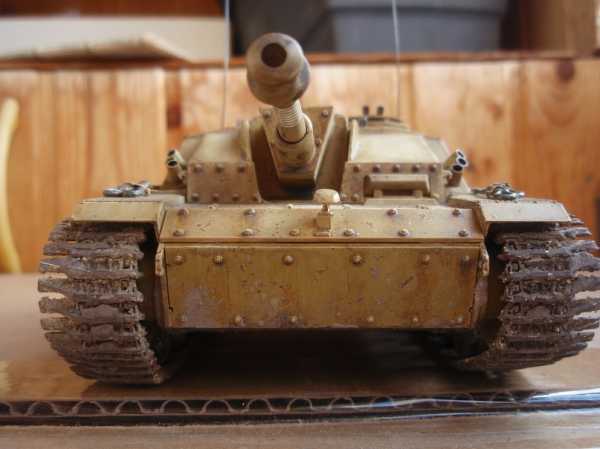

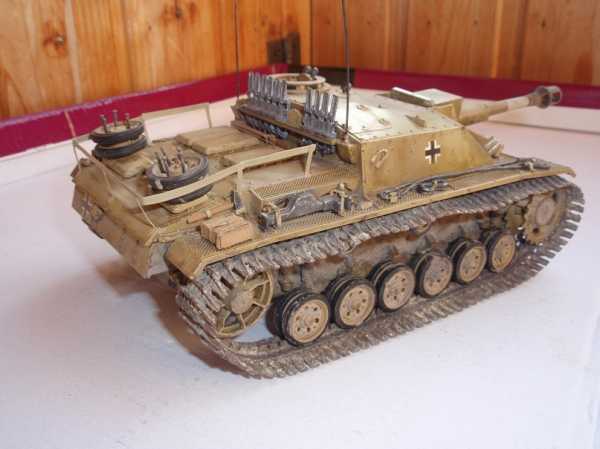

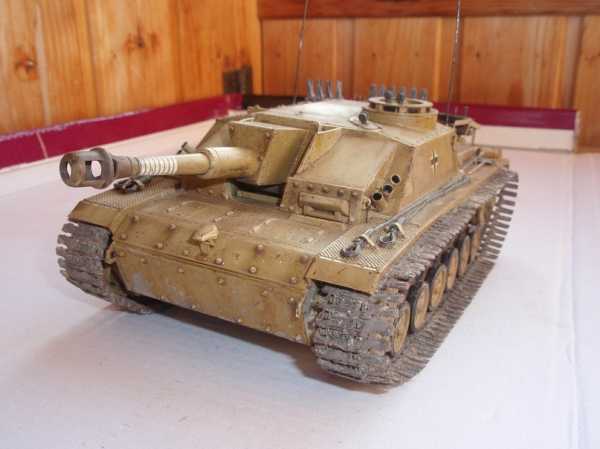

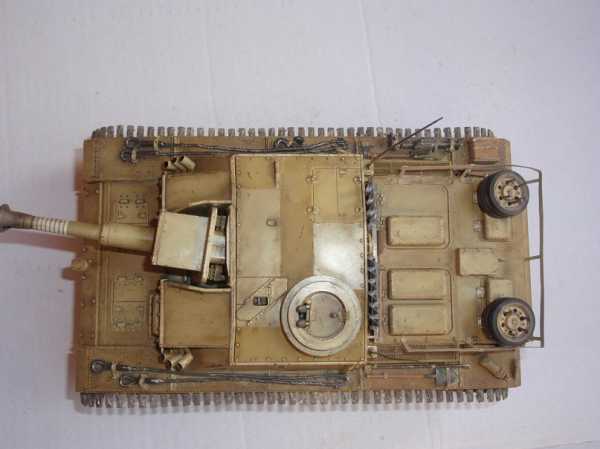

Немного доработал модель, как видите…
Всем спасибо…

www.drive2.ru

Военное дело — Sturmgeschütz III (StuG III; Штурмгешютц III, Штуг III)

Меню сайта

Наш опрос

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0


Форма входа

Sturmgeschütz III (StuG III; Штурмгешютц III, Штуг III)

Sturmgeschütz III (StuG III; Штурмгешютц III, Штуг III) — средняя по массе немецкая самоходно-артиллерийская установка класса штурмовых орудий времён Второй мировой войны на базе танка PzKpfw III. Серийно выпускалась в различных модификациях с 1940 по 1945 год и стала самым массовым по численности представителем бронетехники вермахта (выпущено 8636 самоходок с 75-мм орудиями).

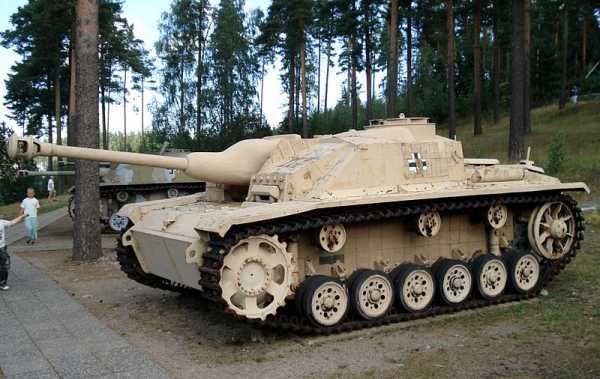

StuG III Ausf. G в танковом музее в Пароле

Полное официальное название машины — Gepanzerte Selbstfahrlafette für Sturmgeschütz 7,5 cm Kanone. По ведомственному рубрикатору министерства вооружений нацистской Германии самоходка обозначалась как Sd.Kfz.142. StuG III также обозначается как StuG 40, в советской литературе эту машину именовали как «Артштурм». StuG III активно использовались на всех фронтах Второй мировой войны и в целом получили хорошие отзывы немецкого командования: к началу 1944 на счету StuG III было около 20 000 танков противника. Захваченные Красной армией StuG III переделывались в самоходки СУ-76и.

Предпосылки

В 1935 Эрих фон Манштейн в письме к генералу Беку описал идею машин «штурмовой артиллерии», главной задачей которых должна была бы быть непосредственная поддержка атакующих подразделений пехоты. После проработки подробных запросов, 15 июня 1936 г. фирма «Даймлер-Бенц» получила заказ на проектирование бронированных машин поддержки пехоты, вооружённых 75-мм пушкой, со свободой движения ствола в горизонтальной плоскости по крайней мере в 25°. Машина должна была быть полностью бронирована, тем самым защищая экипаж от прямого огня неприятеля, а полная высота транспортного средства не должна была превышать высоту типичного солдата. Для разработки новой самоходки «Даймлер-Бенц» решил использовать шасси нового среднего танка Панцеркампфваген III. Первые пять прототипов были произведены в 1937 г. на шасси Панцеркампфваген III Аусф. Б. Они были вооружены короткоствольной 75-мм пушкой Штурмканоне 37 Л/24 (со стволом в 24 калибра) с низкой начальной скоростью снаряда. После столкновения в России с танками Т-34 было решено переоборудовать Штуг III длинноствольной пушкой, пригодной для поражения брони советских танков. С весны 1942 г. стали использовать пушки 75-мм Штурмканоне 40 Л/43, а осенью этого года ещё более длинноствольные версии этой пушки — Л/48. Более поздние модели Штуга III также были оснащены пулемётом МГ-34 калибром 7,92 мм, установленным перед командирским люком (так как другого способа установки пулемёта не имелось). Все машины из серии Штурмгешютц были дешевле в производстве, чем танки на тех же шасси. Штуг III стоил 82,5 тысяч марок, в то время как Панцеркампфваген III стоил более 103 тысяч марок. По сравнению с этим, например, буксируемый вариант той же 75-мм пушки, используемой в Штуге, стоил 12 тыс. марок. До конца войны было произведено свыше 10 500 экземпляров в разных модификациях.

История развития

Во время начальной фазы Второй мировой войны немецкое командование в 1939 году поставило вопрос о создании мобильной артиллерии, действующей в боевых порядках пехоты и расчищающей ей путь на поле боя путём уничтожения пулемётных гнёзд и буксируемых пушек врага огнём прямой наводкой. По сравнению с танками от боевой машины новой концепции не требовалось размещение вооружения во вращающейся башне, приоритетными направлениями были огневая мощь, малые габариты, хорошее лобовое бронирование и низкая стоимость производства. Фирме «Даймлер-Бенц» удалось удачно воплотить все эти пожелания в реальность — её конструкторы разместили короткоствольное 75-мм орудие в броневой рубке на шасси танка PzKpfw III с усилением лобового бронирования до 50 мм (база имела только 30 мм). Получившаяся САУ StuG III стала самым массовым образцом немецкой бронетехники времён Второй мировой войны и хорошо себя зарекомендовала в боях. Серьёзной слабостью StuG III было отсутствие пулемёта и низкая начальная скорость снаряда. В результате самоходка была беззащитна в ближнем бою и против танков с хорошим бронированием, поэтому самостоятельно StuG III применялись нечасто. Эти проблемы удалось решить к началу 1943 года, когда финальная версия StuG III Ausf G получила 75-мм длинноствольное орудие, пулемёт, 80-мм лобовое бронирование и бортовые экраны, защищающие от кумулятивных боеприпасов и пуль противотанковых ружей.

В дальнейшем немецкие конструкторы создали ряд массовых моделей штурмовых орудий на базе другого основного среднего танка PzKpfw IV и малую серию САУ «Штурмтигр» на базе тяжёлого танка PzKpfw VI Ausf H «Тигр I».



StuG III Ausf F

Аналоги Штуга

Ко времени вторжения во Францию в опытную эксплуатацию в вермахт поступили так называемые «штурмовые орудия», их боевой дебют оказался весьма успешным, они прочно заняли своё место в вермахте. Этот успех не остался незамеченным в СССР, и в конце 1940 — начале 1941 года вновь был поднят вопрос о создании их аналога. Однако на тот момент среди советских военных теоретиков ещё не было окончательно решено, какой вид должна иметь боевая машина непосредственной поддержки пехоты и танков — безбашенной САУ, как StuG III, или более привычного для СССР «артиллерийского танка» по типу серийных БТ-7А. Начало Великой Отечественной войны положило конец этим предварительным идеям. По результатам анализа первого полугодия боевых действий советскими специалистами вновь была отмечена эффективность немецких штурмовых орудий, 14—15 апреля 1942 года состоялся пленум артиллерийского комитета, на котором обсуждался, в том числе, и вопрос о создании собственного безбашенного «штурмового танка». Но в гораздо большей степени на его развитие оказали влияние другие причины. За 1941 год танковые войска РККА понесли катастрофические потери в материальной части, а быстрое продвижение вермахта вглубь территории СССР привело к захвату части советских сырьевых баз и производственных мощностей. Ряд предприятий оборонной промышленности был успешно эвакуирован, но в условиях развёртывания производства на новых местах и разрушенных связей со смежниками ожидать быстрого увеличения выпуска танков не приходилось. А поскольку для них это было самым приоритетным требованием Государственного комитета обороны (ГКО), одним из важнейших путей его исполнения являлось упрощение и удешевление конструкции выпускаемых танков. Именно по этой причине на УЗТМ после пленума конструкторы Н. В. Курин и Г. Ф. Ксюнин разработали проект безбашенного штурмового танка У-33 с полным сохранением ходовой части Т-34 и вооружением в виде 76-мм дивизионной пушки ЗиС-22 (вариант орудия Ф-22УСВ выпуска военного времени) на тумбовой установке. За счёт отказа от башни удалось на 27 % снизить трудоёмкость изготовления, а полученный резерв по массе порядка 1,8—2,1 тонны можно было использовать для усиления лобового бронирования до толщины 75 мм и более. Проект получил высокую оценку, но остался нереализованным в металле из-за большой занятости УЗТМ заданием по освоению серийного выпуска Т-34.

Эвакуация танковых заводов и большая надобность Красной армии в танках не позволили сразу же выполнить это задание, однако в ноябре — декабре 1942 года в весьма сжатые сроки советские конструкторы разработали среднее штурмовое орудие СУ-122 и тяжёлое СУ-152. Эти машины сразу же хорошо зарекомендовали себя в боях, однако большая надобность в истребителях танков вынудила прекратить серийный выпуск и дальнейшее развитие средних штурмовых орудий. Тяжёлые штурмовые орудия показали себя незаменимыми при прорыве заранее укреплённой обороны противника и штурмах городов, поэтому с появлением нового танка ИС его базу сразу же использовали для создания тяжёлого штурмового орудия ИСУ-152. После устранения «детских болезней» конструкции эта технологичная, надёжная, неприхотливая, хорошо бронированная и мощно вооружённая машина стала лучшей в своём классе.

Хорошая эффективность StuG III сразу же стала предметом пристального внимания союзников и противников. Итальянские военные, недовольные боевыми характеристиками своих устаревших танков семейства M13/M14/M15, потребовали создать на их базе аналог StuG III. Фирма «Фиат-Ансальдо» успешно справилась с заданием, разработав САУ Semovente da 75/18 и впоследствии ещё более мощные штурмовые орудия. Эти машины стали самой боеспособной итальянской бронетехникой, нанёсшей серьёзные потери войскам Великобритании и США в боях в Северной Африке и в Италии.



StuG III Ausf G. усиление защищённости машины путём установки броневых экранов по бортам

Основные модификации

StuG III Ausf. B — первый крупносерийный вариант самоходки (конец 1940 г.). Лобовое бронирование 50 мм, вооружён короткоствольной 75-мм пушкой с длиной ствола 24 калибра.

StuG III Ausf. F — увеличены противотанковые возможности машины (начало 1942 г.), пушка заменена на длинноствольный вариант того же 75-мм калибра (длина ствола 43 калибра).

StuG III Ausf. G — дальнейшее увеличение противотанковых возможностей (установлена 75-мм пушка с длиной ствола в 48 калибров), усиление защищённости машины путём утолщения бронирования (лоб до 80 мм), установки броневых экранов по бортам и пулемёта для самообороны в ближнем бою.

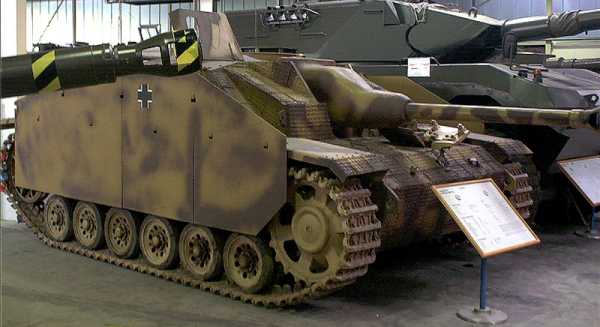

Stug 40 Ausf. F в Бронетанковом музее в Кубинке



Stug 40 Ausf. G в Бронетанковом музее в Кубинке



StuG III — компоновка боевого отделения и размещение в нём экипажа

 В Мой Мир<a href=»http://top.seosap.ru/?fromsite=231″ target=»_blank»><img src=»http://top.seosap.ru/img.php?id=231″ border=»0″ alt=»Seo система рейтинга и статистики сайтов SeoSap»></a><a target=’_top’ href=’http://www.akavita.by/’><img src=’http://adlik.akavita.com/bin/lik?id=49852&it=1’border=’0′ alt=’Akavita’/></a>

Поиск


Календарь
«  Январь 2019  »
ПнВтСрЧтПтСбВс
 123456
78910111213
14151617181920
21222324252627
28293031


voinanet.ucoz.ru

StuG III | World Of Man Dreams

Официальное обозначение: Sturmgeschütz III \ Sd.Kfz.167
Альтернативное обозначение: StuG IV, Gerät 820
Год начала работ: 1941
Год постройки первого прототипа: 1942
Стадия завершения работ: построен один прототип и 1139 еднициц.



После не слишком удачных экспериментов с опытными машинами, которые гарантировали больше проблем, чем преимуществ, был сделан вполне логичный вывод о том, что для самоходных установок оптимальнее использовать существующие танковые шасси. Задание на разработку такой машины было выдано 15-го июня 1936 года.Рассказывает wofmd.com

В требованиях указывалось, что штурмовое самоходное орудие, предназначавшееся для непосредственной поддержки наземных частей, должно оснащаться 75-мм орудием с углом вертикального наведения до +25°. Важной особенностью обновленных требований являлся отказ от установки орудия на платформе с обеспечением максимально возможного сектора наведения по горизонту, вместо этого оно устанавливалось в лобовой части корпуса. К этому времени уже существовали опытные варианты шасси танка Pz.Kpfw.III, которое решили использовать для производства самоходок.

Конструкция штурмовых самоходных орудий Sturmgeschutz III (StuG III, официальный индекс Sd.Kfz.142) не представляла из себя ничего экстраординарного. Скорее наоборот – инженеры фирмы Alkett постарались обеспечить максимальную эксплуатационную надежность без особых нововведений и изысков. Корпус в целом соответствовал серийному танку, но толщина лобового листа брони в проекте составляла 50 мм. Фактически, корпуса прототипов изготовлялись из мягкой стали толщиной 14,5 мм. С левого борта устанавливался бронированный короб, конструкция которого менялась в зависимости от модификации.

Сверху устанавливалась приземистая надстройка сложной формы с наружными вертикальными панелями, в носовой части которой монтировалось 75-мм короткоствольное орудие 7.5cm StuK 37 L/24 с боезапасом из 44 выстрелов. Орудийная установка была сдвинута немного вправо, чтобы высвободить место для механика-водителя, который получил поворотный смотровой прибор, двойной перископ и смотровую щель в левом борту надстройки. Командир танка получил в своё распоряжение бинокулярный перископ, а наводчик – перископический прицел Rblf 32.

Ходовая часть для прототипов StuG III полностью заимствовалась от среднего танка Pz.Kpfw.III Ausf.B. Применительно на один борт она включала следующие элементы:

– восемь обрезиненных опорных катков с подвеской на листовых рессорах;

– три поддерживающих ролика;

– переднее ведущее колесо зубового зацепления;

– заднее направляющее колесо;

– мелкозвенчатая гусеница из стальных траков шириной 360 мм.

Силовая установка состояла из двигателя Maibach HL120TR мощностью 300 л.с. при 3000 об\мин. и преселекторная коробка передач Variorex SRG 328-145, обеспечивавшей десять передач вперед и четыре передачи назад. Средства связи ещё не включали внутреннего переговорного устройства, но для внешнего взаимодействия устанавливались приёмо-передающих радиостанции FuG15 или FuG16 оснащенные штыревыми антеннами.

Первый прототип StuG III Ausf.A был построен в 1937 году и в целом прошел испытания вполне успешно. Сразу же была построена серия из 5 предсерийных самоходок, которые к декабрю поступили в 1-й танковый полк для войсковой эксплуатации. В боевых действиях они участия не принимали, применяясь до 1941 года только для обучения личного состава, и впоследствии были разобраны. Во 2-й мировой войне и последующих локальных конфликтах использовались серийные модификации.



StuG III Ausf.A – первая серийная модель на шасси танка Pz.Kpfw.III Ausf.F и корпусом из броневой стали. Всего, в период с января по май 1940-го года, фирмой Daimler-Benz было построено 30 машин и ещё 6 переделали из танков Pz.Kpfw.III Ausf.G. Применялись в ходе кампании против Франции в мае-июне 1940 года в составе 640-й, 659-й, 660-й и 665-й батареи штурмовых орудий. Впоследствии отправлены в учебные соединения.

StuG III Ausf.B – модель аналогичная Ausf.A, но с гусеничными траками шириной 380 мм и опорными катками размером 520х95 мм (взаимозаменяемы с более ранними катками), а также новыми ведущими и направляющими колесами. Трансмиссия получила механическую 6-скоростную коробку передач. В период с июня 1940-го по мая 1941-го гг. фирма Alkett построила 300 машин, что дало возможность сформировать четыре дивизиона штурмовых орудий по три батареи в каждом. Впервые они были применены в ходе непродолжительной кампании в Югославии и Греции в апреле-мае 1941 года. Затем их перебросили на Восточный фронт, где последние самоходки этой модификации эксплуатировались до конца 1942 года.

StuG III Ausf.C – изменена бронировка носовой части надстройки и конструкция направляющего колеса. Также был демонтирован прицел наводчика и изменена конструкция люка над водителем, что позволило ему выдвигать прицел позади закрытого люка. В апреле 1941 года фирмой Alkett построено 50 машин отправленных на Восточный фронт.

StuG III Ausf.D – вариант аналогичный Ausf.C, но оснащенный внутренним переговорным устройством. В течении мая-сентября 1941 года фирмой Alkett построено 150 машин. Часть самоходок была переделана в командирский вариант. В основном применялись на Восточном фронте, но в 1942 году три машины были отправлены в Северную Африку и участвовали в штурме Тобрука и Газалы.

StuG III Ausf.Е – обновленная серия с двумя удлиненными бронированными коробами, демонтированными наклонными 9-мм бронелистами сверху надстройки и уменьшенными крышками лючков на верхнем лобовом листе корпуса. В укладке перевозился 7,92-мм пулемет MG-34. В период с сентября 1941-го по февраль 1942-го года фирма Alkett собрала 284 из 500 первоначально заказанных машин. Часть была переоборудована в командирские самоходки и оснащены стробоскопическими приборами SF14Z. По отчетам на июль 1942 года имелось 616 самоходок StuG III всех вариантов, но уже спустя год их количество сократилось до 142.

StuG III Ausf.F (Sd.Kfz 142/1) – вариант с усиленным бронированием и орудием 7.5 cm StuK 40 L/43. Соответственно, установка новой артсистемы потребовала переделки надстройки и маски орудия. Требования к этому варианту самоходки были предъявлены ещё в сентябре 1941 года и обсуждены в OKW и OKH. Теперь StuG III мог более успешно бороться с любыми советскими и британскими танками, поскольку 75-мм орудие с длиной ствола 43 калибров обеспечивало пробитие снарядом Pz.Gr.39 бронелиста толщиной 91 мм под углом 30° на дистанции 500 метров. С июня 1943 года стали устанавливать орудия с длиной ствола 48 калибров, что при тех же параметрах обеспечивало пробитие 98-мм бронелиста. В период с марта по сентябрь 1942 года фирма Alkett построила 366 машин, не включая один прототип.

StuG III Ausf.F/8 – вариант с корпусом от танка Pz.Kpfw.III Ausf.J. Удлинена кормовая плита корпуса, улучшена вентиляция, к лобовым листам на болтах крепились 30-мм накладные бронелисты. В остальном этот вариант соответствовал Ausf.F, но с орудием 7.5 cm StuK 40 L/48. В период с сентября по декабрь 1942 года фирма Alkett построила 250 машин.

StuG III Ausf.G – последний вариант штурмового орудия, выпускавшийся на предприятиях фирм MIAG и Alkett в период с декабря 1942-го под апрель 1945-го года. В общей сложности было построено 7720 единиц (в ряде источников указывается также цифра 8423, но скорее всего это общее количество всех StuG III), из которых 142 собрали на шасси танков Pz.Kpfw.III Ausf.М и ещё 173 переделали от серийных Pz.Kpfw.III других моделей. Корпус остался от Ausf.F/8, но надстройка подверглась доработкам: борта стали наклонными, появился щиток для пулемета над люком заряжающего, командир получил башенку с перископами. На многих самоходках устанавливалась маска орудия типа Saukopf. С начала 1944 года стали устанавливать спаренный с пушкой пулемет и мортирку для ближнего боя. Впервые эти самоходки были использованы на Курской дуге и впоследствии воевали вплоть до конца войны.

StuH 42 – вариант самоходной установки оснащенной 105-мм гаубицей.

StuG (Fl) – в декабре 1942 года, в рамках увеличения программы выпуска StuG III взамен танков Pz.Kpfw.III, было принято решение о переоборудовании 100 шасси в самоходные огнеметные установки. Вскоре заказ был увеличен и к июню 1943 года планировалось собрать уже 220 StuG (Fl), на которых вместо пушки устанавливался огнемет Schwade и бак с огнесмесью. Тем не менее, этот план выполнен не был, а всего в мае-июне 1943 года удалось собрать только 10 машин на базе самоходок StuG III Ausf.F и StuG III Ausf.F/8. Никаких данных об их боевом применении не сохранилось и к 1944 году они были перевооружены и доведены до стандарта StuG III Ausf.G.



Кроме того, на базе трофейных StuG III различных модификаций в Советском Союзе было собрано несколько десятков самоходных установок типа СУ-76И (в зарубежных источниках утверждается, что на заводе в Свердловске собрали 181 такую машину). Стандартная надстройки при этом срезалась, а вместо неё устанавливалась более высокая рубка с наклонными бронелистами, в лобовой части которой устанавливалась 76,2-мм пушка С-1. Эти машины активно использовались в течении 1943-1944 гг., причем одна из них стала трофеем как минимум ещё дважды. Впрочем, в составе бронетанковых соединений РККА весьма охотно использовались серийные StuG III без столь серьёзных доработок.

Из союзников Германии самоходные орудия StuG III первой получила Финляндия. В течении 1943-1944 гг., в целях усиления наступательной группировки финской армии, немцы передали 59 машин модификации StuG III Ausg.G. Согласно финским данным только за 1943 года экипажи самоходок уничтожили 87 советских танков при потере только 8 своих машин, причем часть из них была уничтожена своими экипажами. Оставшиеся самоходные установки служили до начала 1960-х гг.

Румынская армия, понесшая огромные потери по южном направлении Восточного фронта, осенью 1943 года получила в качестве “компенсации” сразу 100 StuG III. В процессе боевого применения “расход” этих самоходок оказался насколько большим, что к февралю 1945 года их осталось всего 13 единиц, а до войны не дотянула ни одна из них.

Самоходные установки StuG III также поставлялись Болгарии, Венгрии, Италии и Испании, но в большинстве случаев успех их боевого применения германскими союзниками был весьма скромным. Несколько трофейных машин использовалось в составе НОАЮ в году войны, а их служба в послевоенной Югославии завершилась лишь в начале 1950-х гг.

Более интересно сложилась судьба трофейных StuG III, захваченных советскими войсками в конце войны. Большинство из них находилось в неходовом или небоеспособном состоянии, что предопределило их отправку на пункты сбора трофейной техники с последующей утилизацией. Там они ждали своего часа вплоть до 1948 года, пока между Израилем и арабскими странами не началась первая война. Интересно то, что бронетанковая группировка имелась только у арабов, причем несколько десятков танков Pz.Kpfw.IV и самоходных установок StuG III было передано советской и чехословацкой стороной, причем последняя неплохо на этом заработала. О применении StuG III точных сведений не сохранилось. После завершения первой арабо-израильской войны они ещё оставались на вооружении, но из-за отсутствия запасных частей и низкой подготовки технического персонала количество StuG III постоянно уменьшалось (часть из них разобрали, другую превратили в бронированные огневые точки на Голанских высотах), поэтому к началу “Шестидневной войны” 1967-го года ни одна из них не дожила.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАУБИЧНОЙ САУ
StuG III Ausf.F/8 образца 1943 г.

БОЕВАЯ МАССА23400 кг
ЭКИПАЖ, чел.4
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм6770
Ширина, мм2950
Высота, мм2150
Клиренс, мм390
ВООРУЖЕНИЕодна 75-мм пугка 7.5cm StuK 40 L/48 и один 7,92-мм пулемет MG34
БОЕКОМПЛЕКТ54 выстрела и 600 патронов
ПРИБОРЫ ПРИЦЕЛИВАНИЯтелескопический прицел Slf ZF 1
БРОНИРОВАНИЕлоб корпуса (верх) – 25+30 мм / 85°
лоб корпуса (сред.) – 50+30 мм / 21—52°
лоб корпуса (низ) – 30 мм / 75°
борт корпуса – 30 мм / 0°
корма корпуса (верх) – 30 мм / 30°
корма корпуса (сред.) – 30 мм / 10°
корма корпуса (низ) – 30 мм / 65°
крыша корпуса – 10 мм / 78—90°
лоб рубки – 50+30 мм / 9°
борт рубки – 30 мм / 0° + 8 мм / 30°
корма рубки – 30 мм / 30°
крыша рубки – 10 мм / 78—90°
маска орудия – 50+30 мм / 5°
днище – 15 мм
ДВИГАТЕЛЬMaibach HL120TRM, V-образный, 12-цилиндровый, карбюраторный, жидкостного охлаждения, максимальной мощностью 300 л.с.
ТРАНСМИССИЯмеханического типа
ХОДОВАЯ ЧАСТЬ(на один борт) 8 опорных катков с торсионной подвеской, 4 поддерживащих ролика, переднее ведущее и заднее направляющее колесо, мелкозвенчатая гусеница из стальных траков
СКОРОСТЬ40 км\ч по шоссе
12-15 км\ч по метсности
ЗАПАС ХОДА165 км по шоссе
95 км местности
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
Угол подъёма, град.30°
Высота стенки, м0,60
Глубина брода, м1,00
Ширина рва, м2,30
СРЕДСТВА СВЯЗИрадиостанция FuG15 и FuG16

wofmd.com

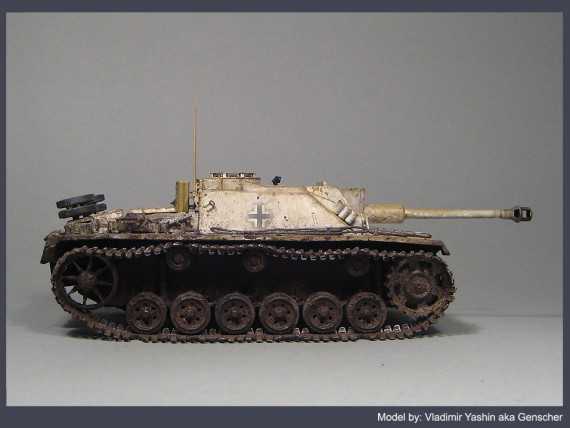

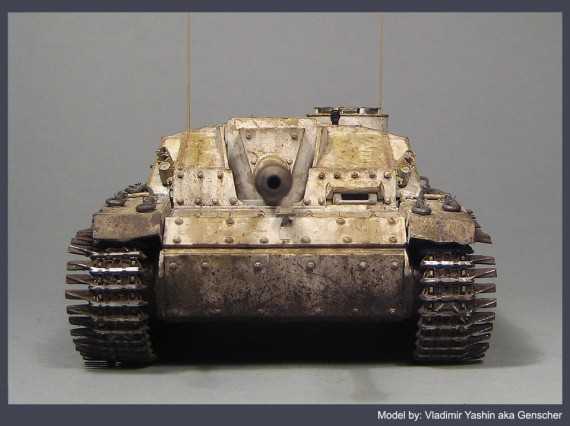

Stug III Winterketten

Из неопубликованного…


Эта модель была построена уже довольно давно, в 2009 году, но почему-то случилось так, что она не была нигде опубликована. Счел необходимым восполнить этот пробел, тем более, что даже самому стало интересно проследить, как эволюционирует творческая мысль на протяжении такого отрезка времени.

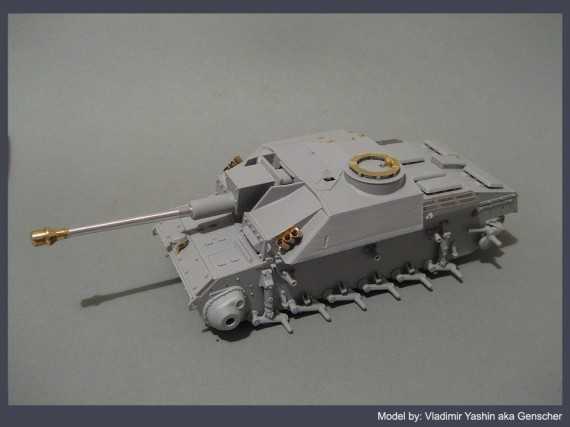

СБОРКА
Данный Штурмгешутц строился на заказ. Сборочными работами занимался Павел Черепанов, ну а я выполнял окраску и тонировку. Саму сборку можно охарактеризовать как изкоробочную, но с использованием нескольких наборов афтермаркета. Базовый кит от Драгона очень и очень неплох и приятно удивил по сравнению с аналогичным Штугом японской Тамии. Для добавления ажурности и аккуратности использовалось базовое травло и крылья фирмы Вояджер, мортирки, антенны и стволик Арморскэйл, металлические тросы Eureka. Особый колорит модели придавали широкие лапти зимних траков Винтеркеттен. В соответствии с фотографиями, фриуловские траки были заметно покоцаны и помяты. В ряде мест расширители были и вовсе отломаны, что часто видно на фронтовых фото.

ОКРАСКА

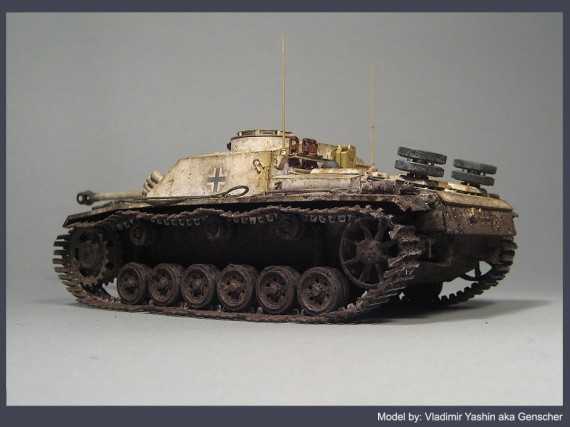

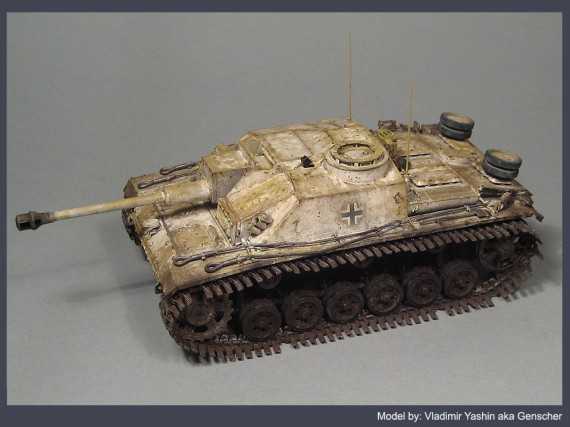

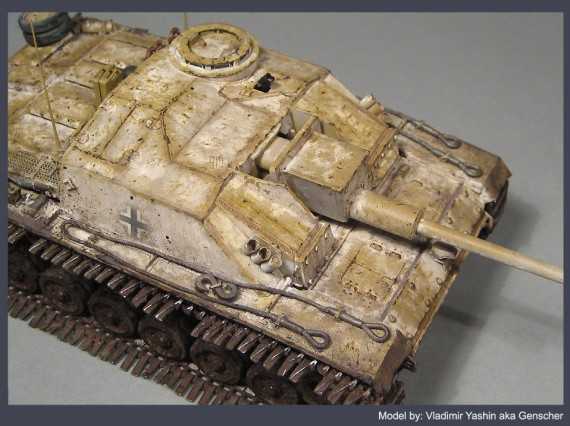

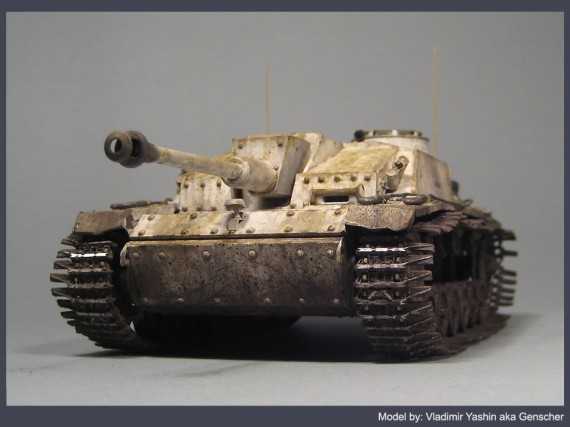

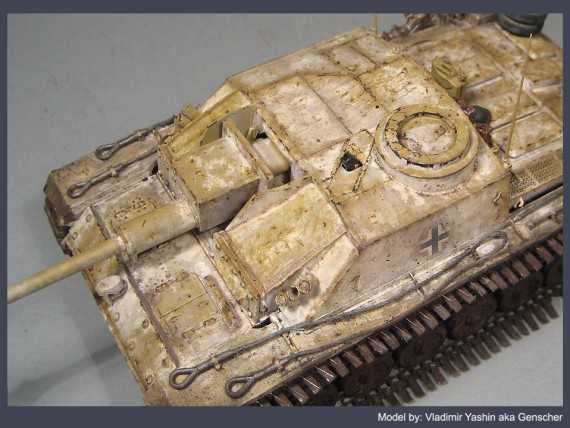

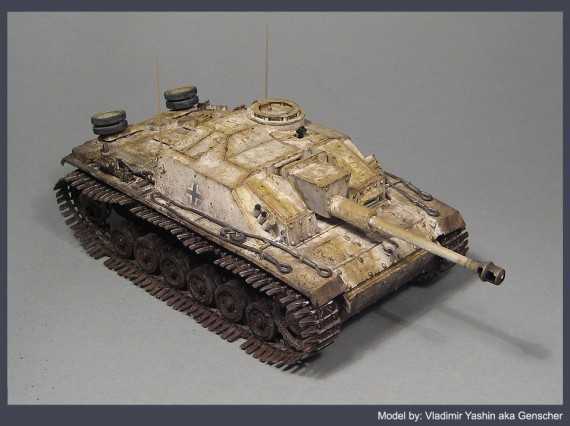

Окраска для меня являлась своего рода экспериментом. Хотелось воспроизвести многослойный облезлый зимний камо, который неоднократно обновлялся экипажем. Hairspray метод тогда был мало известен и казался чем-то сложным и далеким, а с солевым методом я не хотел заморачиваться, поэтому решил просто аккуратно нарисовать известь кисточкой тамиевским и валледжовским акрилами. Для этого, белая краска была разведена чуть жиже своей заводской консистенции и наносилась мазками и разводами на предварительно задутый в дункельгельб корпус.
Важный момент заключался в том, что после нанесения серии пятен белой краской, я полностью покрывал модель мягким светло-серым фильтром, потом снова наносил некоторое количество белых пятен, и снова покрывал модель фильтром. Таких слоев получилось примерно шесть или семь. Самый последний слой белой краски фильтрами не покрывался. Этот многослойный «бутерброд» из красок и фильтров сделал так, что разные слои белой краски приобрели разный возраст. Где-то белый стал почти серым, нанесенным уже давно, а где-то был совсем новым. Получилось так, будто зимний камо несколько раз обновляли.

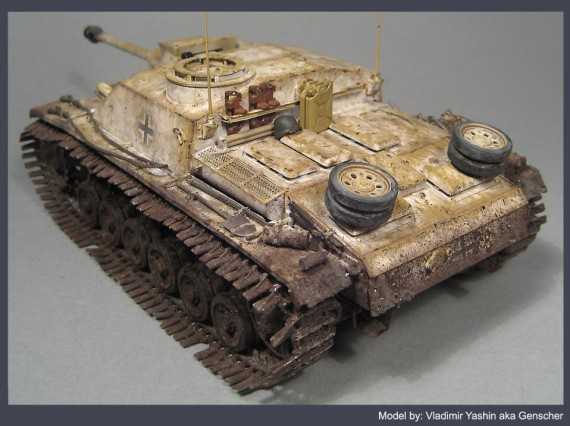

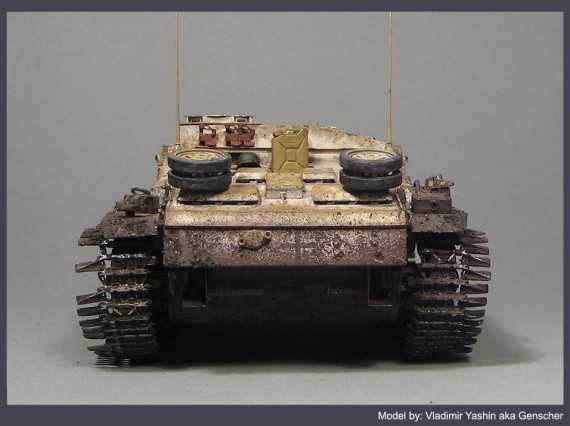

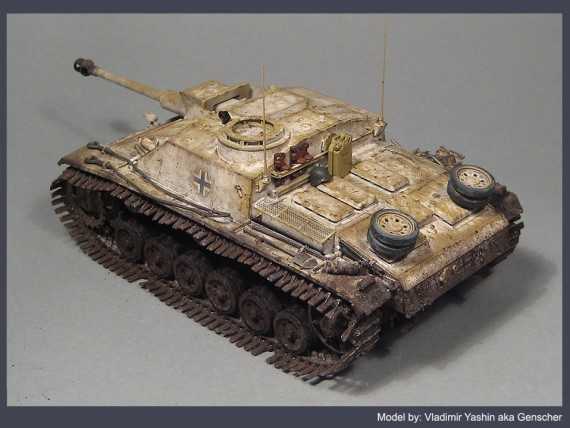

По задумке предполагалось сделать машину с изрядно загрязненной ходовой на конец зимы-начало весны, когда в полях еще лежит белый снег, а дороги уже успели превратиться в бурое, грязное месиво. Грязь изготовлена путем смешивания пигментов MiG с акриловой смолой и гипсом и наносилась старой кистью. Брызги грязи были надуты струей воздуха из аэрографа. На горизонтальных поверхностях были поставлены грязные следы сапог экипажа.

Вот вроде и все. Работа над моделью шла в сентябре – ноябре 2009 года. В настоящее время находится в частной коллекции.

PS Совсем забыл, модель все-таки была показана коллегам, но не в сети, а на выставке Лайф Эдишн в ноябре 2009г, правда на полке она простояла всего нару-тройку часов, затем её забрал заказчик.

Владимир Яшин, Павел Черепанов
