АВТОМАТ А-91М ТУЛЬСКОГО КБП, ВЫПОЛНЕННЫЙ ПО КОМПОНОВКЕ «БУЛЛ-ПАП»

АВТОМАТ А-91М ТУЛЬСКОГО КБП, ВЫПОЛНЕННЫЙ ПО КОМПОНОВКЕ «БУЛЛ-ПАП»

Настоящим сюрпризом прозвучало сделанное в начале 1998 года тульским Конструкторским бюро приборостроения (КБП) заявление о том, что имеется готовый к серийному производству новый автомат. В разговоре со мной представители Тулы отказались обсуждать какие-либо подробности относительно этого автомата, признав только, что промышленное производство новой системы еще не началось. Так или иначе, в конструкции А-91М имеется очень много новых технических решений, что делает его одним из лучших автоматов с компоновкой «буллпап», выпускающихся в настоящее время многими производителями. Многие из этих автоматов созданы на основе автомата Капашникова, в том числе недавно появившиеся южноафриканский CR-21, армянский К-3, китайский тип 86 и тульский ОЦ-14 «Гроза». Несмотря на высокопарные заверения, все эти автоматы в действительности представляют собой не более чем производные «Калашникова», переоборудованные под компоновку «булл-пап».

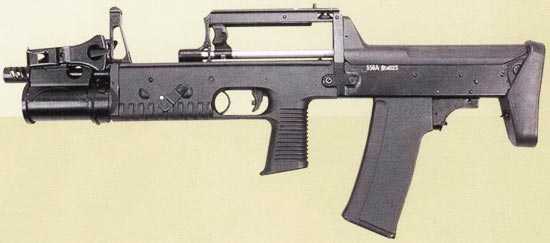

Автомат А-91М под патрон 7,62×39 мм с длинным пламегасителем и магазином из штампованной стали. Обратите внимание на то, что плечевой упор отличается от того, каким оснащен А-91М с гранатометом ГП-97.

Автомат А-91А под патрон 7,62×39 мм образца 1943 года с 40-мм гранатометом ГП-97.

А-91М, однако, разительно отличается от всех вышеперечисленных «буллпапов», несмотря на то что разработало его то же самое российское предприятие, что выпускает ОЦ-14 «Гроза», производную «Калашникова». При первом взгляде кажется, что А-91М – лишь еще один «Калашников», облаченный в наряд «булл-пап». Однако при ближайшем рассмотрении выясняется, что это далеко не так. Отверстия для выброса стреляных гильз нигде не видно – имеется лишь небольшое овальное отверстие справа у заднего основания рукоятки для переноски. Через это отверстие и происходит выброс стреляной гильзы: она выбрасывается вперед, а не вбок, как у большинства современных систем стрелкового оружия. За исключением этого отверстия и отверстия подачи патронов, куда вставляется магазин, ствольная коробка выполнена полностью закрытой. Пламегаситель сделан по западному образцу в виде «клетки для птицы» и совершенно не похож на те системы, которыми обычно оснащаются российские автоматы. Также очевидно, что газоотводная система отлична от стандартной системы автомата Калашникова. Вся отделка выполнена из полимерных материалов. Рукоятка перезаряжания расположена слева у переднего основания рукоятки для переноски; стрелок может развернуть ее вверх или вниз. При стрельбе эта рукоятка остается неподвижной. Пере водчик огня установлен на обычном для автоматов Калашникова месте, но если автоматом А-91М, как утверждается, действительно могут одинаково свободно пользоваться левши и правши, по всей вероятности, на левой стороне ствольной коробки имеется зеркальное отражение стандартного переводчика огня. Автомат сконструирован так, что сила отдачи направлена в точку, расположенную ниже того места, где приклад прижимается к плечу стрелка. Этим усовершенствованием разработчикам удалось добиться двух целей: во-первых, уменьшается отдача, ощущаемая стрелком, и, во-вторых, улучшается управление оружием при стрельбе в автоматическом режиме. Единственным взаимозаменяемым узлом с автоматом Калашникова, похоже, является магазин.

Хотя новый автомат имеет обозначение А-91М, указывающее на то, что он создан на основе компактного автомата А-91. конструкция и принцип действия А-91М были или полностью заменены, или существенно модифицированы. Так, например, следует отметить, что А-91 – обычный автомат, механизм которого работает за счет отвода пороховых газов, имеющий отверстие для выброса стреляной гильзы, с ходящей взад-вперед во время стрельбы рукояткой затвора; А-91М работает совсем по-другому. Поскольку на A-9IM лишь совсем недавно был пролит свет, до сих пор относительно него практически нет никакой информации, так что полного описания принципа его работы придется подождать. Возможно, этот автомат был одним из проигравших в состязаниях по программе «Абакан», по результатам которой на вооружение был принят АН-94. Так или иначе, А-91 М – добротно сделанная и полностью доработанная система оружия.

Гранатомет, установленный на стволе A-9IM, имеет обозначение ГП-97. По виду это перевернутый подствольный гранатомет ГП-95 (см. главу 5), однако это еще следует проверить. Вероятно, ГП-97 устанавливается на кольца на стволе, расположенные между пламегасителем и цевьем. Спусковой механизм ГП-97 расположен с учетом требований эргономики, так что стрелку удобно нажимать на него указательным пальцем второй руки. ГП-97 стреляет стандартными 40-мм гранатами ВОГ-25 и ВОГ-27. Пламегаситель А-91 также позволяет стрелять винтовочными гранатами. Пока нет никаких данных, имеет ли дуло диаметр 22 мм, как того требует стандарт НАТО для ствольных винтовочных гранат.

Почему тульские конструкторы предпочли сохранить калибр 7,62×39 мм, вместо того чтобы разработать новый автомат под патрон 5,45×39 мм, 9×39 мм или даже 5,56×45 мм, как это было сделано с другими системами оружия, остается еше одной загадкой, особенно в свете того, как русские стремятся уменьшить силу отдачи. Впрочем, любое оружие, рассчитанное под патрон 7,62×39 мм, без труда переделывается под один из вышеперечисленных боеприпасов. Если Тула действительно всерьез настроена продвигать новый автомат на рынок вооружений, следует ожидать, что в самом ближайшем будущем появятся разработки под другие типы патронов.

ХАРАКТЕРИСТИКИ А-91М

Калибр 7,62×39 мм

Принцип действия автоматики отвод газов, выбор режимов огня

Вес 3 кг

Длина 595 мм

Длина ствола 400 мм

Прицельная дальность 800 м

Темп стрельбы 600-800 выстрелов в минуту

Емкость магазина 30 патронов

Прицельное устройство мушка с намушником; прицел открытый, гривка с прорезью (предположительно)

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Стрелково гранатометный комплекс А-91м

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Калибр – 7.62/40 мм
  • Патрон – 7.62х39
  • Выстрел – ВОГ-25, ВОГ-25П
  • Масса оружия без магазина – 3.97 кг
  • Длина оружия – 660 мм
  • Длина ствола – 415 мм
  • Темп стрельбы – 600-800 выстр./мин
  • Прицельная дальность – 600 м (пулей), 400 м (гранатой)
  • Емкость магазина – 30 патронов

Этот стрелково-гранатометный комплекс выполнен в тульском КБ Приборостроения (КБП) на основе существенно измененной 7,62-мм модификации автомата А-91 с «интегрированием» подетвольного гранатомета в конструкцию оружия. Автомат скомпонован по схеме «буллпап». Длина ствола аналогична автомату АКМ — эта длина была оптимизирована для данного патрона.

Автоматика имеет газовый двигатель с длинным ходом газового поршня, объединенного с затворной рамой. Запирание канала ствола производится поворотом затвора.

Конструкторы КБП стремились избавиться от традиционных недостатков схемы «буллпап» (в свое время начинавшейся в нашей стране именно в Туле). В А-91М стреляная гильза после извлечения из патронника отражается особым рычагом вправо по зеркалу затвора, затем выбрасывается вперед отражателем, смонтированным на затворной раме, через паз с правой стороны ствольной коробки. Закрытая ствольная коробка устраняет такие недостатки «булл-пап», как истечение пороховых газов у лица стрелка и опасность попадания экстрагированной гильзы в лицо при стрельбе с левого плеча. Снижена и опасность запыления при стрельбе лежа с грунта.

Рукоятка перезаряжания укреплена на штоке поршня, располагается под рукояткой для переноски и может отклоняться вправо или влево — как удобнее стрелку.

Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок предохранителя-переводчика расположен с левой стороны ствольной коробки.

Автомат рассчитан, прежде всего, на ближний бой с быстрым приведением оружия в готовность к стрельбе, быстрым наведением на цель и простотой управления. Пистолетная рукоятка и цевье — части единого пластмассового корпуса, делающего обращения с автоматом комфортнее. Малый радиус кривизны корпуса магазина заставил заметно отклонить вперед пистолетную рукоятку управления, чтобы не затруднять замену магазина.

Секторный прицел с диоптрическим целиком и регулировочным барабаном смонтирован на рукоятке для переноски. Использование приближенного к глазу диоптра позволило удлинить прицельную линию.

40-мм дульнозарядный гранатомет совмещен с цевьем автомата. Оружие имеет два отдельных спусковых крючка для автомата и для гранатомета. Прицел гранатомета смонтирован с левой стороны корпуса. Взаимное положение магазина и гранатомета улучшает баланс оружия схемы «буллпап», важный при стрельбе без упора. Резиновый затыльник смягчает отдачу при стрельбе из гранатомета.

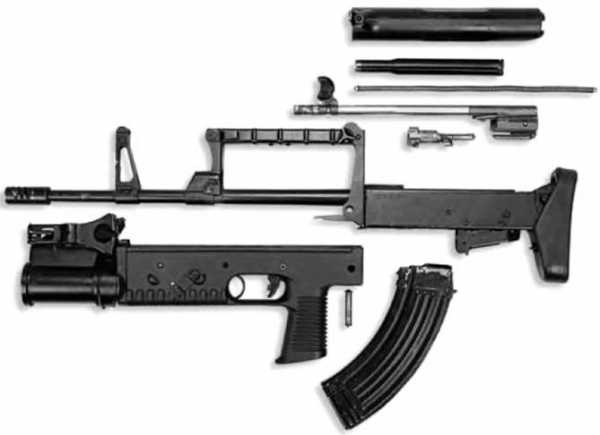

Стрелково-гранатометный комплекс А-91М в неполной разборке: 1 — ствольная коробка со стволом; 2 — крышка ствольной коробки; 3 — затворная рама; 4 — затвор; 5 — возвратный механизм; 6 — газовая трубка; 7 — корпус спускового механизма с подствольным гранатометом; 8 — чека; 9 — магазин.

В качестве экспортной создана модификация А-91М под патроны 5,56×45. Главное отличие этой модификации заключается не только в конструкции ствола, затвора и магазина, но и в ряде других деталей и узлов — в частности, шток газового поршня, секторный прицел, Узел с гранатометом может заменяться на узел обычного цевья.

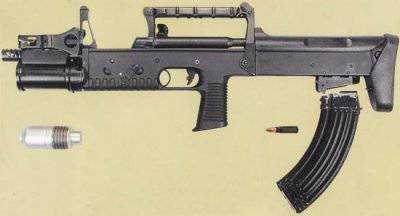

Стрелково гранатометный комплекс А 91М (5,56 мм)

Патрон 5,56×45 и выстрел ВОГ-25

Все автоматы России

ЭНЦИКЛОПЕДИЯ АВТОМАТОВ

bezpekavip.com

Автоматно-гранатометный комплекс А-91 / А-91М

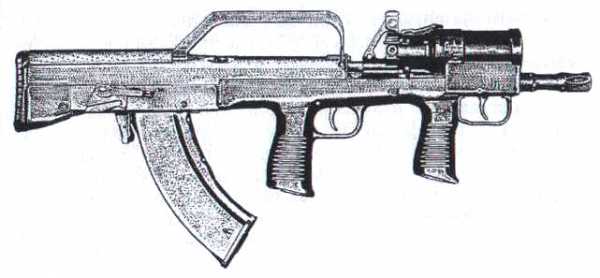

ранняя модель А-91

с гранатометом расположенным над стволом

В начале 1990-х годов в Тульском КБ Приборостроения (КБП) под руководством известного конструктора вооружения В. П. Грязева был разработан автоматно-гранатометный комплекс А-91, состоящий из 7,62-мм автомата и 40-мм гранатомета.

Новое оружие было создано в конфигурации буллпап и изначально предназначалось для вооружения сил специальных операций армии и МВД России.

Калибр, мм
— автомат
— гранатомет

7.62х39
40
Длина, мм 660
Длина ствола, мм 415
Вес без магазина, кг 3.97
Магазин, кол. патронов 30
Прицельная дальность
стрельбы, м
— автомат
— гранатомет

600
400

Темп стрельбы,
выстр/мин
600 — 800

Однако при всей привлекательности схемы «буллпап» оружие, выполненное по этой схеме, обладает такими недостатками как выбросом стреляных гильз у самого лица стрелка при стрельбе с левого плеча, воздействием газов на глаза и носоглотку вследствие близкого расположения окна отражения гильз, а также смещенным в заднюю часть оружия центром тяжести. Для решения этих проблем в А-91 была разработана схема с удалением гильз из закрытой ствольной коробки (без окна для выброса стреляных гильз) вперед, через специальный канал, проходящий вдоль казенной части ствола и выводящий гильзы наружу справа, чуть позади пистолетной рукоятки, а также установка в передней части оружия гранатомета.

На ранних моделях А-91 гранатомет располагался над стволом оружия, перед рукояткой для переноски, а спереди под стволом находилась дополнительная вертикальная рукоятка для удержания оружия. Механические прицельные приспособления с короткой линией прицеливания располагались в рукоятке для переноски оружия.

Однако вскоре автомат был модернизирован путем перемещения гранатомета под ствол оружия, что положительно сказалось на балансировке оружия и удобстве стрельбы из гранатомета, а также позволило установить на ствол А-91 мушку на высоком основании, удлинив, таким образом, линию прицеливания. Модернизированная модель известна как с обозначением А-91 так и с обозначением А-91М.

А-91
вариант под патрон 7,62х39 мм (сверху) и 5,56х45 мм НАТО (снизу)



Автомат А-91 построен на основе традиционной автоматики с газоотводной схемой и запиранием канала ствола поворотом затвора.

Длина ствола, как и 7,62-мм патрон, аналогична автомату АКМ, а длина автомата была оптимизирована для данного патрона.

Полностью закрытая ствольная коробка, не имеющая окна для выброса стреляных гильз, позволила не только защитить механизмы оружия от попадания грязи и повысить надежность работы автоматики, но и уменьшить загазованность в районе лица стрелка, повысив тем самым комфортность стрельбы.

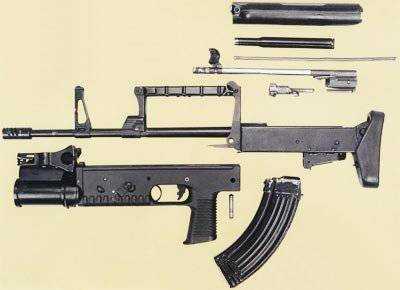

А-91
неполная разборка

Рукоятка заряжания, укрепленная на штоке поршня, располагается под рукояткой для переноски и может отклоняться вправо или влево, что обеспечивает доступ для обеих рук.

Питание автомата боеприпасами осуществляется из магазинов от АКМ емкостью на 30 патронов.

Открытые прицельные приспособления включают секторный прицел с диоптрическим целиком и регулировочным барабаном, встроенный в рукоятку для переноски, и мушку на высоком основании, закрепленную на стволе.



Кроме того на верхнюю часть рукоятки для переноски предусмотрена возможность установки различных типов коллиматорных, оптических и ночных прицелов.

Автомат А-91 имеет два режима стрельбы — автоматический и одиночный.



Переводчик режимов огня (он же выполняет и роль предохранителя) расположен справа на ствольной коробке, в ее задней части, и по устройству аналогичен таковому на автоматах Калашникова.

Пистолетная рукоятка и цевье комплекса А-91 – части единого пластикового корпуса.

А-91
вариант под патрон 7,62х39 мм



40-мм дульнозарядный гранатомет интегрирован в цевье автомата, что улучшает баланс оружия схемы «буллпап». Складной прицел гранатомета смонтирован с левой стороны корпуса. Для стрельбы из гранатомета используются выстрелы ВОГ-25 и ВОГ-25П. При необходимости узел с гранатометом может заменяться на узел обычного цевья.

Автоматно-гранатометный комплекс А-91 имеет два спусковых крючка — передний управляет интегрированным 40-мм гранатометом, задний — собственно автоматом. При этом задний (автоматный) спусковой крючок имеет дополнительный автоматический предохранитель от случайных выстрелов.

Приклад оружия размещен в задней части ствольной коробки, а резиновый затыльник смягчает отдачу при стрельбе из гранатомета.

В качестве экспортного варианта также была создана модель А-91 под патрон 5,56х45 мм НАТО. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина с пластмассовым корпусом, а также измененных штока газового поршня и секторного прицела с прицельной дальностью стрельбы до 500 м.

А-91
вариант под патрон 5,56х45 мм НАТО

tehnowar.ru

Автоматно-гранатометный комплекс А-91 (СССР)


При всей привлекательности схемы «буллпап» и автоматов разработанных по этой схеме, следует отметить их существенный недостаток, заключающийся в том, что стрелять ими можно только с правого плеча. Но и в этом случае пороховые газы, выходящие из близко расположенного к лицу стрелка гильзовыводного окна, оказывают раздражающее действие на глаза и носоглотку. Этот недостаток взялся устранить заместитель генерального директора тульского КБП, академик, доктор технических наук, профессор В. Грязев, разработав в середине 90-х гг. малогабаритный автоматно-гранатометный комплекс А-91 под 7,62 патрон образца 1943 года.

Автоматно-гранатометный комплекс А-91 изначально предполагался для вооружения сил специальных операций армии и МВД России, а также для экспорта. Оружие создано в конфигурации буллпап, с интегрированным в конструкцию 40-мм гранатомётом. В ходе разработки конфигурация и внешний вид оружия неоднократно менялись, самым заметным изменением стало расположение 40-мм гранатомета ГП-95 — если на ранних образцах он располагался над стволом оружия, перед рукояткой для переноски, а спереди под стволом находилась дополнительная вертикальная рукоятка для удержания оружия, то в последнем варианте гранатомёт переместился на более традиционное место, под ствол оружия, а его кожух образует цевье.

Учитывая, что любая унификация, имея определенные технологические преимущества, все же иногда ограничивает технический прогресс (в смысле конструкции изделия), автор автомата А-91 пошел по новому пути. От старого автомата оставлен разве что один штатный тридцатипатронный магазин. Изменена даже (в лучшую сторону с точки зрения технологии производства), казалось бы, навсегда устоявшаяся конструкция поворотного затвора оружия, носящего аббревиатуру АК.

В принципе поворотный затвор автоматического оружия изобретен давно. Кем и когда, с трудом разбираются даже оружейные историки. Но в наше время, путевка в жизнь современному поворотному затвору была дана тульским конструктором А. Булкиным, когда он такой затвор применил на своем автомате ТКБ-415 в конкурсе 1946 года. Весьма значимым изобретением Булкина было то, что в своем варианте поворотного затвора он не стал его, как обычно, направлять по направляющим ствольной коробки, а связал со стеблем затвора. Но при движении по ствольной коробке булкинский затвор в затрудненных условиях заклинивался из-за связи косого паза затвора с выступом стебля. Этот недостаток был устранен ковровским конструктором А. Зайцевым, когда он в заводском КБ для Калашникова разрабатывал прообраз автомата АК-47. С тех пор этот тип запирания вошел во многие конструкции, не исключая и А-91. Другое дело, что Василий Петрович максимально этот узел технологически оптимизировал.

Основные особенности автомата В. Грязева А-91 в отсутствии обычных недостатков схемы «буллпап»: нет проблемы «правши-левши» и исключено раздражающее действие пороховых газов на глаза и носоглотку стрелка. Эти недостатки ликвидированы тем, что отражение стреляных гильз у автомата А-91 происходит вперед, в направлении стрельбы.

Полностью закрытая ствольная коробка автомата уменьшает возможность попадания пыли внутрь автоматики. Гильзовыводное окно имеет подпружиненную заслонку, закрывающую его после выброса гильзы. Эти мероприятия повышают надежность функционирования автоматики. Ствольная коробка, не имеющая окна для выброса стреляных гильз, позволила не только защитить механизмы оружия от попадания грязи, но и уменьшить загазованность в районе лица стрелка, повысив тем самым комфортность стрельбы. При стрельбе из гранатомёта предусмотрена возможность использования съемного затыльника с резиновой амортизирующей накладкой.

При штатной длине ствола 415 мм автомат А-91 короче автомата АКМ на 220 мм (660 мм А-91 против 880 мм АКМ). Прицельная дальность пулевой стрельбы: до 1000 м — из автомата и до 400 м — из гранатомета.

Причины использования здесь патронов 7,62×39 образца 1943 года те же, что и в случае автомата ТКБ-0239. Конечно, характеристики патрона ПАБ дают определенные преимущества конструктору малогабаритного автомата, но малая распространенность и определенная дефицитность боеприпасов 9×39 — факторы, сдерживающие развитие и распространение оружия под этот патрон.

Автоматно-гранатометный комплекс А-91 построен на основе традиционной автоматики с газоотводной схемой и запиранием канала ствола поворотом затвора. Выброс стреляных гильз осуществляется вперед, с правой стороны оружия над пистолетной рукояткой, через специальный канал, проходящий вдоль ствола. Рукоятка заряжания расположена сверху, под ручкой для переноски оружия, и одинаково доступна для обеих рук. Режимы огня — одиночные выстрелы и очередями. Переводчик режимов огня (он же выполняет и роль предохранителя) расположен справа на ствольной коробке, в ее задней части, и по устройству аналогичен таковому на автоматах Калашникова. Автомат имеет два спусковых крючка — передний управляет интегральным 40-мм гранатомётом, задний — собственно автоматом. При этом задний (автоматный) спусковой крючок имеет дополнительный автоматический предохранитель от случайных выстрелов. Автомат А-91 оборудован встроенным гранатомётом под высокоэффективные 40-мм выстрелы ВОГ-25 и ВОГ-25П с осколочной гранатой, что обеспечило хорошую балансировку оружия, а также современным прицельным устройством, позволяющим в 2-3 раза повысить эффективность стрельбы.

Прицельные приспособления включают целик, встроенный в рукоятку для переноски, и мушку на высоком основании, закрепленную на стволе. Дополнительно спереди на стволе размещен складной прицел для 40-мм гранатомёта. Верхняя часть рукоятки для переноски выполнена в виде направляющей типа Пикатинни, и позволяет устанавливать на нее различные типы оптических и ночных прицелов. Пистолетная рукоятка и цевье — части единого пластикового корпуса, делающего обращение с автоматом комфортнее.

В качестве экспортной создана модификация А-91М под патроны 5,56х45. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменен и ряд других деталей и узлов — в частности, шток газового поршня, секторный прицел. Прицельная дальность стрельбы — до 500 м. Узел с гранатомётом может заменяться на узел обычного цевья. В настоящее время автомат А-91 рекламируется КПБ как перспективное оружие, однако данных о серийном производстве и закупках данного образца в открытых источниках нет.

Основные характеристики автоматно-гранатомётного комплекса А-91
Тип патрона 7,62 х 39 мм обр. 1943 г. (57-Н-231)
Прицельная дальность стрельбы, м:
автомата 1000
гранатомета 400
Темп стрельбы, выстр./мин. 600-800
Режим стрельбы одиночный и автоматический
Габаритные размеры без резинового затыльника, мм 660х56х291
Длина, мм:
автомата 660
ствола 415
Масса, кг:
автомата без магазина и резинового затыльника 3,97
магазина с 30 патронами 0,85
Емкость магазина, патр. 30

www.dogswar.ru

Автомат в компоновке «буллпап» А-91 » Военное обозрение

Если долго мучиться, то что-нибудь получится. Автоматы в компоновке буллпап хоть и не являются большой редкостью среди оружия и в отдельных странах даже приняты на вооружении в виде основных моделей, но тем не менее обладают массой недостатков, из-за чего и проигрывают оружию в классической компоновке. Естественно, что большинство из отрицательных качеств оружия в компоновке буллпап — это, скорее, дело привычки, нежели реальные отрицательные моменты, но есть и те, с которыми нельзя мириться. Например, окно для выброса стреляных гильз располагается близко к стрелку, что делает ведение огня менее комфортным, а в случае использования оружия с упором в левое плечо без возможности адаптации под левшу/правшу и вовсе непригодным для ведения огня. Конечно, производители пытаются хотя бы частично компенсировать подобные недостатки оружия, но не всегда решения, которые применяют к той или иной проблеме имеют успех. Попробуем познакомиться с тем, что сделали отечественные конструкторы, для того чтобы оружие в компоновке буллпап нашло свое место в армии на примере автомата А-91 и его модернизированного варианта А-91М.


Работа над этим образцом оружия началась в начале 90-х годов прошлого века. Несмотря на достаточно тяжелое экономическое положение и полную неразбериху в стране, Тульское конструкторское бюро нашло средства, чтобы А-91 появился на свет. Руководил проектом уже достаточно известный конструктор В. П. Грязев. Надо сказать, что к разработке данного образца подошли достаточно основательно, и даже не вникая в историю создания оружия, можно понять, что замахнулись оружейники, если не на автомат для поголовного вооружения, то явно на оружие, которое бы было принято в спецвойсках. В первую очередь, и это самое главное, были учтены все нарекания по патрону 5,45, но так как денег на проектирование нового более эффективного патрона не было, то решили взять 7,62х39 (экспортный вариант автомата использует патроны 5,56). Таким образом, в оружии в компоновке буллпап этот боеприпас вел себя более послушно и при этом сохранял все свои положительные качества. Для того, чтобы исключить жалобы на балансировку оружия в такой компоновке, было решено повесить на него гранатомет, но вот тут-то самое интересное в том, что изначально располагался он не совсем обычно. Видимо, под влиянием компоновки буллпап, оружейники решили сделать оружие еще более необычным и сделать из подствольного гранатомета надствольный. Явных преимуществ это не имело, но оружие действительно получилось очень интересного внешнего вида. Кроме того, были и недостатки. В первую очередь нужно отметить то, что использование надствольного гранатомета оказалось менее удобным, чем подствольного. Помимо этого, пришлось отказаться от мушки, установленной на стволе оружия, так как ее просто некуда было ставить, не на гранатомет же. Прицельные приспособления в первой модели автомата располагались на ручке для переноски оружия, что делало прицельную линию очень короткой, а это не могло не сказаться на точности оружия.

Чтобы устранить эти недостатки, было решено переместить гранатомет под ствол оружия, а мушку у становить на высокой стойке. В результате балансировка оружия только выиграла, а прицельная линия увеличилась, что позволило использовать автомат даже на дистанциях в 600 метров с относительной эффективностью. Да и внешний вид оружия стал получше от этого. Новая, модернизированная модель автомата стала именоваться А-91М, а А-91 забросили подальше и вполне разумно поступили.

Но главным минусом оружия в компоновке буллпап все-таки является не баланс и не расположение магазина, к которым можно привыкнуть. Главный минус – это стреляные гильзы, которые выбрасываются достаточно близко от лица стрелка, а соответственно, могут отвлекать с непривычки, а также раздражать пороховыми газами слизистую оболочку. Чтобы решить эту проблему, параллельно стволу оружия сделан канал для отвода стреляных гильз вперед. Работает эта система следующим образом. Затвор, двигаясь назад, извлекает стреляную гильзу из патронника, но не выбрасывает ее через окно для выброса стреляных гильз, а перемещает в канал, где гильза и остается какое-то время. Дойдя до своей крайней задней точки, затвор останавливается на долю секунды и начинает двигаться вперед, под действием возвратной пружины. Он достает новый патрон из магазина и одновременно, загоняя его в патронник, толкает стреляную гильзу по каналу для ее выброса. Таким образом, стреляные гильзы выбрасываются впереди оружия. Это позволяет не только исключить воздействие пороховых газов на слизистую оболочку стрелка, но и сделать возможным стрельбы, как с правой, так и с левой руки без каких-либо манипуляций с автоматом. Примечательно то, что эту систему называю революционной и говорят о том, что она полностью переворачивает представление об оружии в компоновке буллпап, но слова эти рассчитаны исключительно на среднего обывателя, который и не представляет четко какие нюансы есть у автоматов в такой компоновке, так что этот кусок «рекламы» абсолютно бесполезен. Люди же, которые интересуются огнестрельным оружием, знают о конкурсе «Абакан», а так же о том, что участвовал в нем Стечкин, который и реализовал в своем автомате, такую оригинальную схему выброса стреляных гильз. Хотя и до него подобные решения имели места быть, но данный пример наиболее известен, да и по времени от А-91М недалеко находиться. Так что абсолютно ничего революционного в этом нет, просто удачное решение, о котором упоминают и делают из него главную особенность оружия, которой эта модель выделяется среди множества других, но говорить о том, что это идея впервые реализована в А-91, ни в коем случае нельзя.

Внешний вид оружия получился достаточно современным. Из примечательных особенностей можно отметить наличие двух спусковых крючков, вернее одного спускового крючка самого автомата и кольца подствольного сорокамиллиметровго несъемного гранатомета. Кроме того, нельзя не заметь автоматического предохранителя на спусковом крючке автомата, подобного таким же в короткоствольном оружии, но тут, как мне кажется, он лишний. На ручке для переноски оружия расположилась планка крепления типа пикатинни, под ручкой расположена рукоять затвора. Переводчик режимов огня также имеет положение ставящее оружие на предохранитель, выполнен он достаточно крупной деталью, но расположен над магазином оружия, что делает его переключение достаточно затруднительным, так как приходиться отнимать руку от пистолетной рукоятки, что не совсем хорошо. За мушкой на высоком основании располагается складывающийся прицел для гранатомета. Питается автомат из отъемных коробчатых магазинов вместимостью 30 патронов, боеприпасами 7,62х39, а так же 40 миллиметровыми гранатами.

Благодаря компоновке буллпап удалось существенно сократить длину оружия до 660 миллиметров, при этом длина ствола автомата осталась нормальной – 415 миллиметров. А вот вес оружия подкачал и сильно. Без патронов гранаты и магазина автомат весит почти 4 килограмма, что явно перебор. Темп ведения автоматического огня из оружия составляет 600-800 выстрелов в минуту, эффективная дальность использования равняется 600 метрам для автоматной части оружия и 400 для гранатометной.

В целом автомат А-91М производит достаточно приятное впечатление, но вот его вес все портит. Автоматика оружия построена по схеме с отводом пороховых газов из канала ствола, канал ствола запирается при повороте затвора. Ударно-спусковой механизм оружия допускает ведение огня, как в автоматическом режиме, так и одиночными выстрелами. Отсечку по два-три патрона решили не внедрять.

Не обошлось и без отрицательных моментов. В первую очередь это, конечно, вес оружия, который явно не самый маленький. И это при достаточно активном использовании пластика в конструкции автомата. Второй минус это ручка для переноски оружия, на которой укреплен целик, ее высота заставляет стрелка показывать свою голову противнику «в полный рост», целиться удобно конечно, но жить без лишних дырок в голове все-таки удобней. Кроме того, не забываем о том, что сверху ручки для переноски можно установить дополнительное прицельное приспособление, использование которого как раз-таки удобным навряд ли можно будет назвать. Ну, и оставшаяся проблема буллпапа – магазин оружия очень близко расположен к стрелку, что делает его замену не совсем удобной, но в данном случае если бы было иначе, то и буллпап не был бы буллпапом.

Если же говорить в целом, то оружие получилось достаточно простым, относительно удобным, если закрыть глаза на отличительные признаки компоновки буллпап, расположения переключателя предохранителя и вес. Можно также говорить о достаточно высокой надежности данного образца и его устойчивости к неблагоприятным условиям эксплуатации, так как оружие имеет достаточно мало отверстий, через которые может проникнуть тот же песок или грязь, но это не значит, что автомат абсолютно невосприимчив к загрязнениям. Как и любое оружие, А-91М любит чистоту и смазку, работать он-то, конечно, будет и в самых неблагоприятных условиях, но вот вопрос насколько этого автомата хватит на такие издевательства – ресурс тоже не вечен. Интересным моментом является то, что несмотря на много лет с окончания работ по созданию этого оружия, только недавно его начали продвигать и более подробно с ним знакомить, впрочем, возможно, это время было потрачено на доводку оружия, что является более долгим процессом в сравнении с проектированием и созданием опытных образцов.

topwar.ru

Автомат А-91



Калибр: 7,62х39 мм или 5.56х45мм НАТО
Тип автоматики: газоотводный, запирание поворотом затвора
Длина: 660 мм
Длина ствола: 415 мм
Вес: 3,97 кг без магазина
Темп стрельбы: 600-800 выстрелов в минуту
Магазин: 30 патронов

Автоматно-гранатометный комплекс А-91 (иногда также встречается обозначение А-91М) разработан в Тульском КБ Приборостроения (КБП) под руководством известного конструктора вооружения В. П. Грязева. Данный образец изначально предполагался для вооружения сил специальных операций армии и МВД России, а также для экспорта. Оружие создано в конфигурации булл-пап, с интегрированным в конструкцию 40мм гранатометом.

В ходе разработки конфигурация и внешний вид оружия неоднократно менялись, самым заметным изменением стало расположение 40мм гранатомета ГП-95 — если на ранних образцах он располагался над стволом оружия, перед рукояткой для переноски, а спереди под стволом находилась дополнительная вертикальная рукоятка для удержания оружия, то в последнем варианте гранатомет переместился на более традиционное место, под ствол оружия, а его кожух образует цевье. При создании А-91 разработчики решили избавится от основных проблем, связанных с компоновкой булл-пап — выбросом стреляных гильз у самого лица стрелка при стрельбе с левого плеча, и смещенным в заднюю часть оружия центром тяжести.

Вторую проблему решили, просто установив в передней части оружия массивный гранатомет, а для решения первой проблемы была разработана схема с удалением гильз из ствольной коробки вперед, через специальный канал, проходящий вдоль казенной части ствола и выводящий гильзы наружу справа, чуть позади пистолетной рукоятки. Отчасти аналогичная идея реализована и в бельгийской штурмовой винтовке FN F2000, однако впервые подобная схема была реализована в экспериментальных автоматах Коробова и Афанасьева, созданных в СССР еще в 1960е годы.

Ствольная коробка, не имеющая окна для выброса стреляных гильз, позволила не только защитить механизмы оружия от попадания грязи, но и уменьшить загазованность в районе лица стрелка, повысив тем самым комфортность стрельбы.

В настоящее время автомат А-91 рекламируется КПБ как перспективное оружие, однако данных о серийном производстве и закупках данного образца в открытых источниках нет. Вообще, удивляет отсутствие сколько-нибудь подробной информации о данном, несомненно интересном образце в открытых источниках, как российских, так и зарубежных.

Автомат А-91 построен на основе традиционной автоматики с газоотводной схемой и запиранием канала ствола поворотом затвора. Выброс стреляных гильз осуществляется вперед, с правой стороны оружия над пистолетной рукояткой, через специальный канал, проходящий вдоль ствола. Рукоятка заряжания расположена сверху, под ручкой для переноски оружия, и одинаково доступна для обеих рук.

Режимы огня — одиночные выстрелы и очередями. Переводчик режимов огня (он же выполняет и роль предохранителя) расположен справа на ствольной коробке, в ее задней части, и по устройству аналогичен таковому на автоматах Калашникова. Автомат имеет два спусковых крючка — передний управляет интегральным 40мм гранатометом, задний — собственно автоматом. При этом задний (автоматный) спусковой крючок имеет дополнительный автоматический предохранитель от случайных выстрелов, по типу пистолетов Глок или ГШ-18. Гранатомет является интегральной составляющей автомата.

Прицельные приспособления включают целик, встроенный в рукоятку для переноски, и мушку на высоком основании, закрепленную на стволе. Дополнительно спереди на стволе размещен складной прицел для 40мм гранатомета. Верхняя часть рукоятки для переноски выполнена в виде направляющей типа Пикатинни, и позволяет устанавливать на нее различные типы оптических и ночных прицелов.

Секторный прицел с диоптрическим целиком и регулировочным барабаном смонтирован на рукоятке для переноски. Использование диоптра позволило удлинить прицельную линию.
40-мм дульнозарядный гранатомет интегрирован в цевье автомата. Установка гранатомета улучшает баланс оружия схемы «буллпап», важный при стрельбе без упора. Оружие имеет два отдельных спусковых крючка для автомата и для гранатомета. Прицел гранатомета смонтирован с левой стороны корпуса. Резиновый затыльник смягчает отдачу при стрельбе из гранатомета.
В качестве экспортной создана модификация А-91М под патроны 5,56×45. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменен и ряд других деталей и узлов — в частности, шток газового поршня, секторный прицел. Прицельная дальность стрельбы — до 500 м. Узел с гранатометом может заменяться на узел обычного цевья.





airsoft4you.ru

Автоматно-гранатометный комплекс А-91 А-91М — Россия — Автоматы — Каталог статей

Автоматно-гранатометный комплекс А-91 / А-91М

7.62мм автомат А-91, вариант середины 1990х годов. Интегральный 40мм гранатомет расположен над стволом



Современный вариант автомата А-91 под патрон 5.56х45мм НАТО (экспортный вариант. 2003 год). 40мм гранатомет расположен под стволом.

Автоматно-гранатометный комплекс А-91 (иногда также встречается обозначение А-91М) разработан в Тульском КБ Приборостроения (КБП) под руководством известного конструктора вооружения В. П. Грязева. Данный образец изначально предполагался для вооружения сил специальных операций армии и МВД России, а также для экспорта. Оружие создано в конфигурации булл-пап, с интегрированным в конструкцию 40мм гранатометом. В ходе разработки конфигурация и внешний вид оружия неоднократно менялись, самым заметным изменением стало расположение 40мм гранатомета ГП-95 — если на ранних образцах он располагался над стволом оружия, перед рукояткой для переноски, а спереди под стволом находилась дополнительная вертикальная рукоятка для удержания оружия, то в последнем варианте гранатомет переместился на более традиционное место, под ствол оружия, а его кожух образует цевье. При создании А-91 разработчики решили избавится от основных проблем, связанных с компоновкой булл-пап — выбросом стреляных гильз у самого лица стрелка при стрельбе с левого плеча, и смещенным в заднюю часть оружия центром тяжести. Вторую проблему решили, просто установив в передней части оружия массивный гранатомет, а для решения первой проблемы была разработана схема с удалением гильз из ствольной коробки вперед, через специальный канал, проходящий вдоль казенной части ствола и выводящий гильзы наружу справа, чуть позади пистолетной рукоятки. Отчасти аналогичная идея реализована и в бельгийской штурмовой винтовке FN F2000, однако впервые подобная схема была реализована в экспериментальных автоматах Коробова и Афанасьева, созданных в СССР еще в 1960е годы. Ствольная коробка, не имеющая окна для выброса стреляных гильз, позволила не только защитить механизмы оружия от попадания грязи, но и уменьшить загазованность в районе лица стрелка, повысив тем самым комфортность стрельбы.
В настоящее время автомат А-91 рекламируется КПБ как перспективное оружие, однако данных о серийном производстве и закупках данного образца в открытых источниках нет. Вообще, удивляет отсутствие сколько-нибудь подробной информации о данном, несомненно интересном образце в открытых источниках, как российских, так и зарубежных.

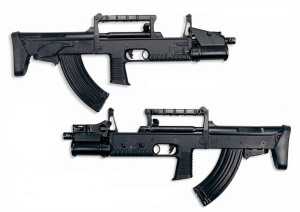

А-91 вариант под патрон 7,62х39 мм (сверху) и 5,56х45 мм НАТО (снизу)

Калибр: 7,62х39 мм или 5.56х45мм НАТО
Тип автоматики: газоотводный, запирание поворотом затвора
Длина: 660 мм
Длина ствола: 415 мм
Вес: 3,97 кг без магазина
Темп стрельбы: 600-800 выстрелов в минуту
Магазин: 30 патронов

Автомат А-91 построен на основе традиционной автоматики с газоотводной схемой и запиранием канала ствола поворотом затвора. Выброс стреляных гильз осуществляется вперед, с правой стороны оружия над пистолетной рукояткой, через специальный канал, проходящий вдоль ствола. Рукоятка заряжания расположена сверху, под ручкой для переноски оружия, и одинаково доступна для обеих рук. Режимы огня — одиночные выстрелы и очередями. Переводчик режимов огня (он же выполняет и роль предохранителя) расположен справа на ствольной коробке, в ее задней части, и по устройству аналогичен таковому на автоматах Калашникова. Автомат имеет два спусковых крючка — передний управляет интегральным 40мм гранатометом, задний — собственно автоматом. При этом задний (автоматный) спусковой крючок имеет дополнительный автоматический предохранитель от случайных выстрелов, по типу пистолетов Глок или ГШ-18. Гранатомет является интегральной составляющей автомата.

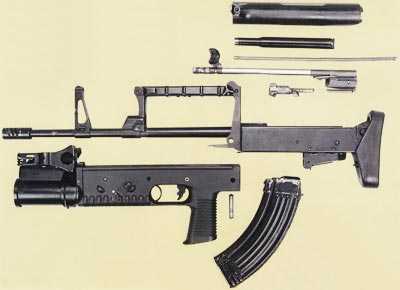

А-91 неполная разборка

А-91 вариант под патрон 7,62х39 мм

А-91 вариант под патрон 5,56х45 мм НАТО

Прицельные приспособления включают целик, встроенный в рукоятку для переноски, и мушку на высоком основании, закрепленную на стволе. Дополнительно спереди на стволе размещен складной прицел для 40мм гранатомета. Верхняя часть рукоятки для переноски выполнена в виде направляющей типа Пикатинни, и позволяет устанавливать на нее различные типы оптических и ночных прицелов.

calibr.ucoz.ru
