Грузовой автомобиль ЗИЛ 131: описание

Когда в начале 60-х годов появилось принципиально новое семейство грузовиков ЗиЛ-130 с современным дизайном и мощным 8-ми цилиндровым двигателем, то на его базе был разработан и новый автомобиль повышенной проходимости ЗиЛ-131, призванный заменить ЗиЛ-157. Однако по ряду причин начало производства затянулось, и массовый выпуск начался лишь в 1967 году. Тем не менее, на конвейере ЗиЛа он стоял до начала 90-х годов (впоследствии его собирали на Урале). Автомобиль получился очень удачным.

Кабина ЗиЛ-130 с передовым для того времени дизайном, в военном варианте с плоскими крыльями и изменённой облицовкой и сейчас не выглядит устаревшей. В ЗиЛ-131 очень удачно сочетаются изящество и рационализм, простота конструкции и современные технические решения. Этот замечательный автомобиль заслуживает того, чтобы поговорить о нём подробнее. Поскольку ЗиЛ-131 разрабатывался на базе ЗиЛ-130, то по основным узлам и агрегатам (двигатель, сцепление, коробка передач, рулевое управление, элементы тормозной системы, кабина) он унифицирован с ним.

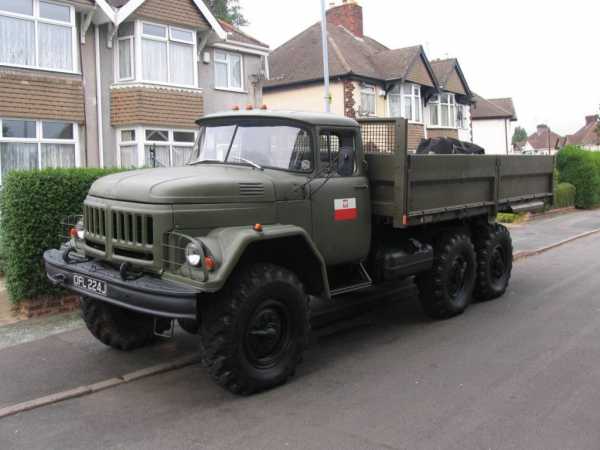

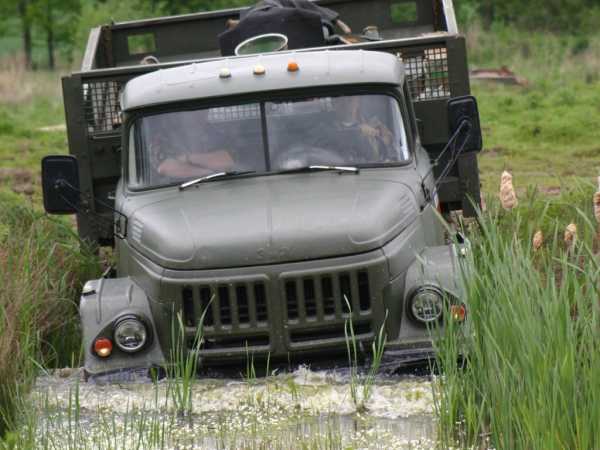

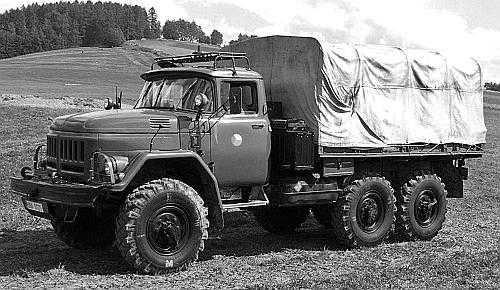

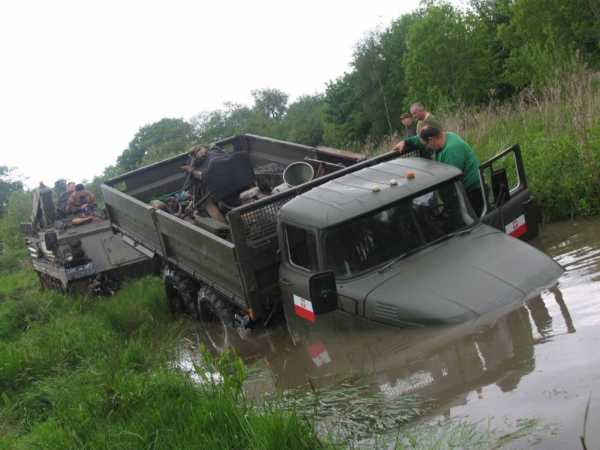

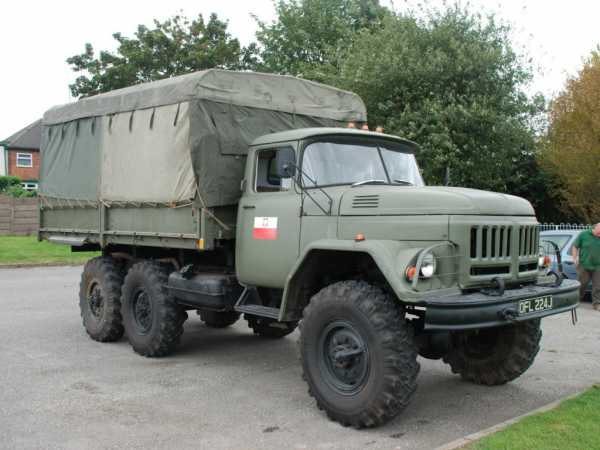

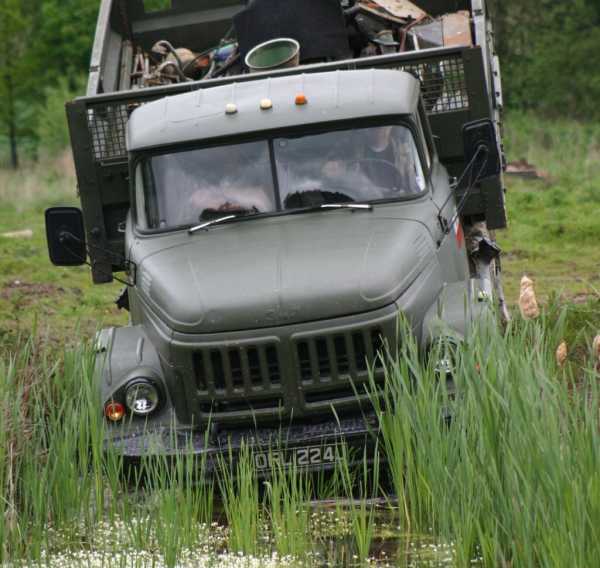

Разумеется, эти агрегаты не одинаковы абсолютно, имеют характерные особенности, обусловленные специфическими условиями эксплуатации. Двигатель ЗиЛ-131 приспособлен для работы при значительных продольных и поперечных кренах. С этой целью в картере имеется углубление, в котором находится неподвижный масло-приёмник. Предусмотрена возможность отключения вентиляции картера с целью создания избыточного давления в картере, чтобы исключить попадание воды в двигатель при движении вброд. Для облегчения преодоления брода привод вентилятора и водяного насоса разделены, что позволяет отключать вентилятор, снимая ремень. Водяной насос при этом продолжает работать.

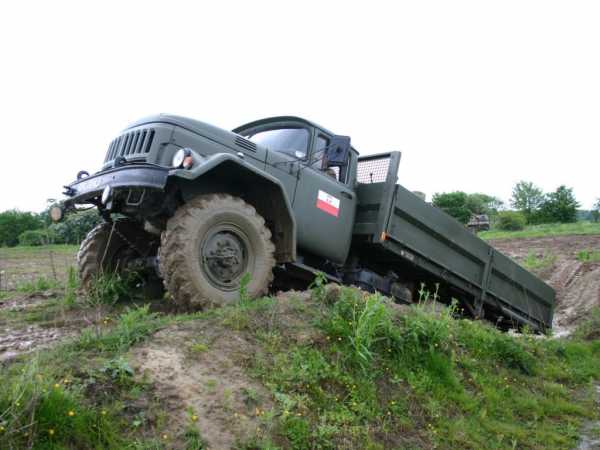

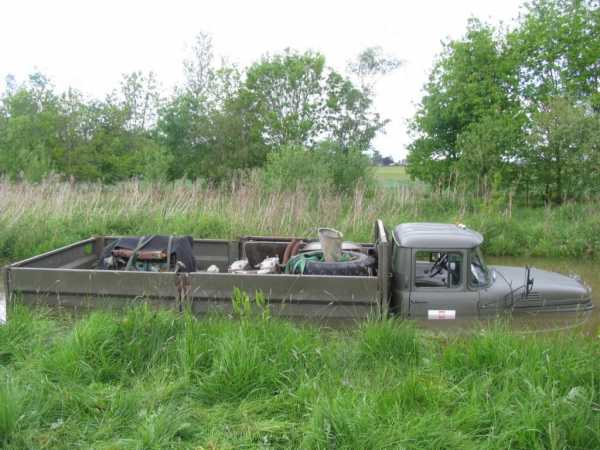

Насос гидроусилителя руля и компрессор также остаются включёнными. Площадь охлаждения радиатора увеличена. Предусматривалась также возможность установки компенсационного (расширительного) бачка. В этом случае клапаны, устанавливаемые обычно в пробке радиатора, находились в пробке бачка. Когда автомобиль штурмует водную преграду, выпускной коллектор двигателя, имеющий наиболее высокую температуру, резко охлаждается. Для того, чтобы избежать его разрушения, на двигателе ЗиЛ-131 устанавливался составной выпускной коллектор.

Ещё одно новшество – на ЗиЛ-131 применён пенно-масляный воздушный фильтр с трёхступенчатой очисткой воздуха. Он гораздо лучше очищает воздух при движении по пыльным степным дорогам, а также в пустынях. Тормозной компрессор тоже получает воздух из этого фильтра. В системе питания производительность бензонасоса увеличена со 140 до 180 л/мин, что обеспечивает бесперебойную работу в жару, когда возможно образование паровоздушных пробок в системе. Пробки топливных баков сделаны глухими, без клапанов.

А клапаны устанавливались в отдельном герметичном корпусе, который связывался с атмосферой специальной трубкой. Eё конец находился выше уровня максимального брода. Чтобы вода не попадала в картер сцепления, вилка его выключения уплотнена. А отверстие вентиляции картера сцепления при преодолении бродов закрывалось специальной глухой пробкой, которая при обычных условиях находилась на крышке картера редуктора переднего моста. Особенность коробки передач – система вентиляции через сапун с трубкой, конец которой находится выше уровня максимального брода.

Как мы видим, на ЗиЛ-131 самое пристальное внимание было уделено возможности эксплуатации в экстремальных условиях. С учётом этого выполнено и электрооборудование автомобиля. Такие приборы, как стартер, распределитель и катушка зажигания герметизированы. В стартере использованы специальные резиновые прокладки, чтобы исключить попадание воды. Вообще, к стартерам военных автомобилей предъявляются особые требования. В случае, если двигатель заглохнет, например, при преодолении брода, стартер должен обеспечить возможность выезда на сушу, приборы зажигания экранированы, в цепи катушки зажигания и регулятора напряжения включены специальные фильтры.

Но самым интересным местом у полно-приводного автомобиля является трансмиссия. На ЗиЛ-131 нашла применение трансмиссия с проходным средним мостом.
При этом значительно упрощается раздаточная коробка, которая становится 3-х вальной. Высшая передача в ней – прямая, что повышает КПД. Упрощается и карданная передача, являющаяся сквозной. Передний мост включается автоматически при включении понижающей передачи в раздаточной коробке, для этого служит электропневмопривод. В случае необходимости передний мост можно включить и при прямой передаче в раздаточной коробке с помощью выключателя. Раздаточная коробка имеет люк для установки различных типов коробок отбора мощности.

Отдельного масло-насоса для этого не требуется, главные передачи ЗиЛ-131 – двойные: пара конических и пара цилиндрических шестерен. Редуктор среднего моста, как уже говорилось, проходной. Редуктор переднего моста расположен горизонтально, редукторы среднего и заднего мостов вертикально. Ось поворотной стойки ЗиЛ-131 имеет поперечный наклон. Конструкция остальных систем ЗиЛ-131 является достаточно традиционной и не отличается принципиально от конструкции аналогичных систем обычных грузовых автомобилей.

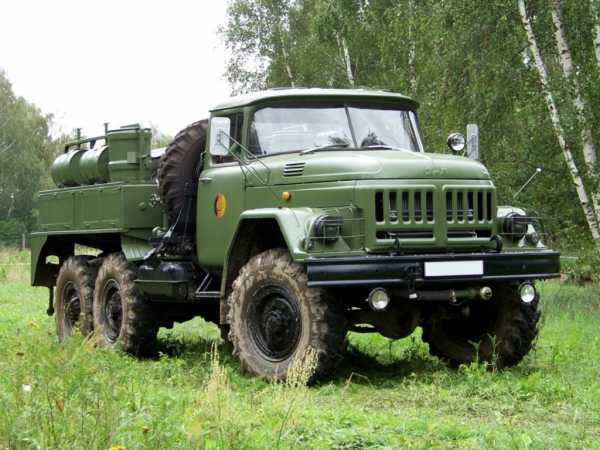

Были у ЗиЛ-131 и модификации, наиболее известной из которых является седельный тягач ЗиЛ-131В, существовал и топливозаправщик АТЗ-3,4-131. Большая часть ЗиЛ-131 предназначалась для службы в армии. На его шасси были созданы различные спецмашины, в том числе спаренная установка зенитных ракет, машины с радиотехническим оборудованием (для этого электрооборудование военных грузовиков экранировалось). Была и модификация ЗиЛ-131А без экранированного электрооборудования.

Но самой интересной его модификацией являлся ЗиЛ-137 – активный автопоезд, с полуприцепом, имеющим привод на колёса от двигателя тягача. Привод осуществлялся при помощи гидроподъёмной передачи. Помимо службы в армии, автомобили ЗиЛ-131 активно применялись в народном хозяйстве, в основном в труднопроходимых местах, в тайге, для геологоразведочных, буровых работ, на Cевере (существовала специальная северная модификация ЗиЛ-131С), в горных районах, в болотистой местности. Благодаря системе централизованного регулирования давления в шинах, автомобиль уверенно двигался по зыбучим пескам, по рыхлому снегу, по заболоченному грунту.

Что касается военной службы, то ЗиЛ-131 и сегодня находится на вооружении армий многих стран. Его можно увидеть и на военных парадах. Если ЗиЛ-157 являл собой образ хоть и рационального, но предельно простого, аскетичного, неприхотливого автомобиля, обладавшего хорошей проходимостью, то в ЗиЛ-131 высокая проходимость сочеталась с гораздо большим уровнем комфорта, современными решениями и современным дизайном. Дизайн кабины ЗиЛ-130 с развитым панорамным стеклом, в своё время революционный, оказался исключительно удачным. Даже сейчас, спустя полвека, эта кабина радует глаз.

Появившаяся позже кабина 4331 по дизайну явно ей проигрывает. И полноприводный грузовик с этой кабиной, хотя и был схож по конструкции с ЗиЛ-131, выглядел куда менее привлекательно. Производство ЗиЛ-131 в начале девяностых годов было передано на Уральский филиал ЗиЛа. Его шасси с дизельным двигателем под названием АМУР (Автомобили и моторы Урала) выпускается до сих пор. Таким образом, ЗиЛ-131 по долгожительству превзошёл своего предшественника ЗиЛ-157, который собирали 36 лет. А уникальную кабину ЗиЛ-131 на том же заводе устанавливают и на обычное шасси ЗиЛ-130.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Премьера ! ЗиЛ 131 ! Модификации !

ПодписатьсяПодписанОтписаться

3,337

6 апреля 2015 г.

06:23

ЗИЛ-131 — грузовой автомобиль повышенной проходимости Московского автозавода имени Лихачёва. Модификации автомобиля: ЗиЛ-131 - базовый. Выпускался в 1967-1986 годах. ЗиЛ-131А - с неэкранированным электрооборудованием (от ЗиЛ-130). Отличался отсутствием средней скамейки в кузове, фары-искателя и специального военного оборудования. Глубина преодалеваемого брода уменьшена до 0,9 м. Выпускался с января 1971 года. ЗиЛ-131В - седельный тягач. Отличался укороченной рамой, седельно-сцепным устройством, 2 запасными колёсами. Предназначен для буксировки полуприцепа полной масоой до 12 т (по грунту до 10 т). Выпускался в 1968-1986 годах. ЗиЛ-131Д - шасси для самосвалов (опытный). ЗиЛ-131Д (второй с таким названием) - с дизелем "Катерпиллер" (на прототипе "Перкинс"). Разработан в 1992 году. Выпускался в Новоуральске с 1993 года. ЗиЛ-131Н - модернизированный. Отличался двигателем ЗиЛ-5081, новыми световыми приборами, тентом из синтетического материала (как у КамАЗов). Ресурс увеличен до 250 тыс. км. Выпускался с 5 декабря 1986 года в Москве и с 27 октября 1987 года в Новоуральске. ЗиЛ-131НА - модернизированный с неэкранированным электрооборудованием. Отличался отсутствием правого топливного бака. Выпускался с декабря 1986 года. ЗиЛ-131НВ - седельный тягач на базе ЗиЛ-131Н. Выпускался с декабря 1986 года. ЗиЛ-131Н1 - с дизелем Д-245.20 мощностью 105 л.с. ЗиЛ-131Н2 - с дизелем ЗиЛ-0550 мощностью 132 л.с. ЗиЛ-131С, ЗиЛ-131АС - в северном исполнении. Отличались кабиной с дополнительной теплоизоляцией, автономным отопителем, двойными стёклами, теплоизоляцией аккумуляторной батареи, противотуманными фарами, резинотехническими изделиями из морозоустойчивой резины. Предназначены для эксплуатации при температуре до -60°C. Выпускались на Читинском автосборочном заводе в 1980-1986 годах. ЗиЛ-131НС, -131НАС, -131НВС - модернизированные в северном исполнении. Выпускались на Читинском автосборочном заводе с 1987 года. ЗиЛ-131Х - для эксплуатации в жарких и пустынных районах (опытный). ЗиЛ-137-137Б - активный автопоезд (10x10).

Ещё…

rutube.ru

Военные варианты и оборудование на шасси ЗИЛ-131. Автомобили Советской Армии 1946-1991

Военные варианты и оборудование на шасси ЗИЛ-131

В Вооруженных Силах СССР, государств Варшавского договора и дружественных стран грузовик ЗИЛ-131 стал основным транспортным средством средней грузоподъемности с повышенными тягово-динамическими качествами и большим запасом мощности, способным работать на всех видах дорог и пересеченной местности во всех климатических зонах при температурах от – 40 до +50 °С. Он являлся штатным средством для перевозки 18 – 24 человек личного состава и различного военного имущества, тягачом для буксировки армейских прицепов и артиллерийских систем малого и среднего калибра. Бортовые версии ЗИЛ-131 были приспособлены к доставке транспортными самолетами Ан-22, Ан-124 и Ил-76, а все армейские варианты изначально оборудовали экранированным электрооборудованием, фильтрами с трехступенчатой очисткой воздуха и герметизированными узлами, что позволяло применять их во всех воинских формированиях и в экстремальных дорожных и погодных условиях. Обычно автомобили снабжали наблюдательным люком в крыше кабины над правым сиденьем, средней усилительной стойкой лобового стекла, левой фарой-искателем и светомаскировочными фарами (СМУ). Для перевозки различными видами транспорта служили специальные крепежные приспособления, а при движении в колонне использовались дополнительные световые приборы. В спецкомплект входили стойки для личного оружия, прибор ночного видения, ящик для карт и документов, дозиметрические приборы, дегазационный комплект для обработки личного состава и техники, шанцевый инструмент, медицинская аптечка и огнетушители. Для подключения к внешней электросети имелись штепсельные розетки, при работе на дальних маршрутах на машины навешивали дополнительные фары, канистры для топлива и воды. При перевозке радиоактивных грузов в специальных контейнерах грузовики оборудовали особыми креплениями, продольными дугами для тента и цепью заземления. Обычные с виду бортовые грузовики ЗИЛ-131 с лебедкой, доработанными кузовами, дополнительными световыми приборами, рабочей площадкой над крышей кабины и особой маркировкой служили в системах обеспечения ракетных комплексов для доставки и перегрузки специального оборудования. Для работы с грузовиками ЗИЛ-131 служили универсальные 2-тонные бортовые прицепы СМЗ-8325 (2-ПН-2М) и низкорамные 2,5-тонные шасси СМЗ-8326 Сердобского машиностроительного завода. Автомобили последнего поколения ЗИЛ-131Н, появившиеся во времена кампании по разоружению страны, уже не находили столь же широкого применения в Советской Армии и на экспорт поступали лишь до 1993 года.

Доработанный ЗИЛ-131 в варианте технологической машины МС-1761М комплекса «Куб». 1967 год.

Для установки военного оборудования различной конструкции и назначения применялись как обычные серийные шасси 131КО для простых кузовов-фургонов, так и их варианты с одной или двумя коробками отбора мощности. В результате автомобили 131-й серии стали наиболее востребованными всеми без исключения советскими и зарубежными воинскими и военизированными формированиями, где послужили основной подвижной базой для различных кузовов и специальных надстроек с приводом и без привода рабочих органов – от простейших фургонов и цистерн до сложного инженерного, ракетного, химического оборудования и различных систем вооружения. На машинах ЗИЛ-131 первых выпусков часто монтировали надстройки, переставленные с грузовиков ЗИЛ-157, но впоследствии специально для них были созданы сотни новых конструкций.

Седельные тягачи серии 131В применяли для буксировки полуприцепов с крупногабаритными и тяжелыми военными грузами или системами обеспечения ракетных комплексов массой до 12 т. В войсках они работали в сцепе со специальными одноосными 4-тонными полуприцепами ОдАЗ-778М с обоими односкатными колесами и открытыми металлическими грузовыми платформами со складными тентами. Они были разработаны по заказу Министерства обороны Мытищинским машзаводом (ММЗ) и выпускались Одесским автосборочным заводом (ОдАЗ). Второй одноосный полуприцеп-фургон ОдАЗ-828 гражданского типа служил для размещения спецоборудования. Третьим штатным полуприцепом являлся двухосный 6-тонный авиатранспортабельный низкобортный вариант ОдАЗ-9325 (2-ПП-6) с тентом и всеми односкатными колесами. ЗИЛ-131В работал также с одноосным роспуском для перевозки труб различного диаметра при строительстве войсковых магистральных трубопроводов, а также буксировал специальную полуприцепную технику. Укороченное шасси тягача 131В1 с двухдисковым сцеплением и демультипликатором служило для монтажа специального военного оснащения. Общее количество военных исполнений ЗИЛ-131 и надстроек насчитывало до пяти сотен моделей, не учитывая чуть менее многочисленного семейства специальных версий, создававшихся в социалистических и других странах мира.

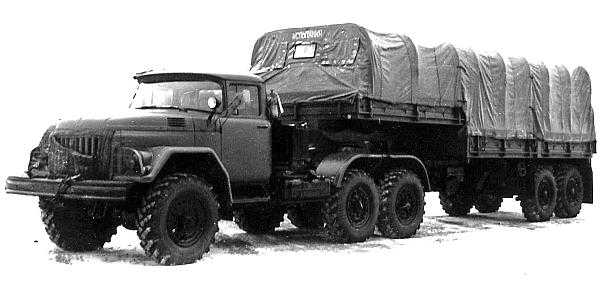

Седельный тягач ЗИЛ-131В с полуавтоматической сцепкой и полуприцепом ОдАЗ-9325. 1969 год.
