Револьверы «Смит и Вессон». История и характеристики
По предложению известного специалиста генерал-майора А.П. Горлова и полковника Юрьева для вооружения русской армии был выбран американский револьвер фирмы «Смит энд Вессон». Еще в 1855 г. в США Хорас Смит и Дэниэл Б. Вессон получили патент на револьвер под унитарный патрон с металлической гильзой (идея Уайта). Срок патента истекал в 1869 г., конкуренты уже готовились выбросить на рынок свои модели револьверов со «сквозными каморами», а это грозило серьезными финансовыми потерями. Предотвратить это должна была новая модель под патрон центрального воспламенения калибра .44, известная как «Смит энд Вессон Америкэн Модел № 1» с переломной рамкой и одновременной экстракцией гильз (патенты Доджа и Кинга). Эта модель заслужила одобрения комиссии, созванной в Сент-Луисе, обратила на себя внимание и Горлова. В сентябре 1870 г. генерал-майор Горлов смог ближе познакомиться с новой моделью фирмы, известной в США как «Смит энд Вессон Модел № 3».

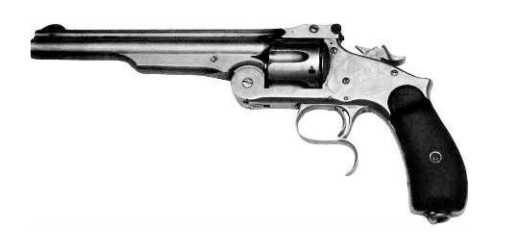

4,2-линейный револьвер «Смит и Вессон второго образца» 1872 г.

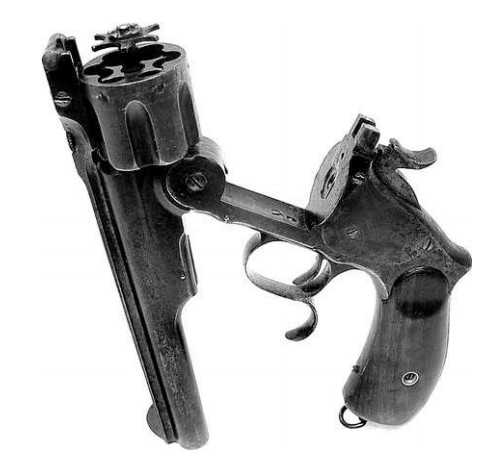

Револьвер «Смит и Вессон» в открытом для заряжания положении. Хорошо видны выдвинутый экстрактор, защелка ствола, боковая крышка рамки
Револьвер признали соответствующим требованиям к боевому солдатскому оружию и испросили «высочайшего разрешения» на закупку 20 тысяч штук с соответствующим запасом патронов. 1 мая 1871 г. фирма «Смит энд Вессон» получила первый заказ на 20 014 револьверов. Оружию дали официальное имя «4,2-линейный револьвер системы Смит и Вессон». Эта модель с длиной ствола 8 дюймов (203,2 мм) известна как «Смит и Вессон» I образца. «4,2 линии» (т.е. 0,42 дюйма) не означали уменьшение калибра по сравнению с прототипом — просто он измерялся по полям нарезов ствола, в отличие от американского 44, измеренного по диаметру пули. Напротив, русские специалисты настояли на увеличении диаметра пули, при этом улучшилась обтюрация пороховых газов и, несмотря на утяжеление пули, возросла начальная скорость и улучшилась кучность стрельбы. Патрон состоял из латунной цельнотянутой гильзы с выступающей закраиной, заряда дымного ружейного пороха массой 1,42 г, безоболочечной свинцовой пули массой 14,9 г (3,5 золотника) с двумя кольцевыми проточками, центрального капсюля типа «бердан». Выступающая из гильзы часть пули осаливалась.
Револьверы «Смит и Вессон» в России — как их ровесники, винтовки Бердана — числились «малокалиберными», что неудивительно — до того стрелковое оружие русской армии имело калибр 6 линий.

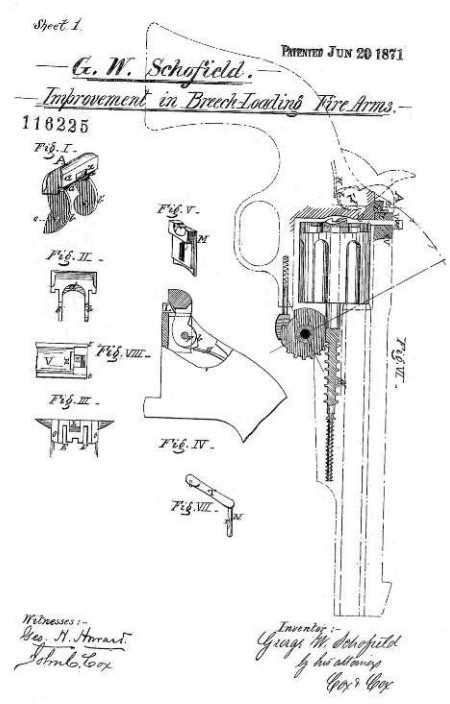

Рисунок из патента Дж. Скофилда на систему перезаряжания револьвера, использованную в схеме «Смит энд Вессон»

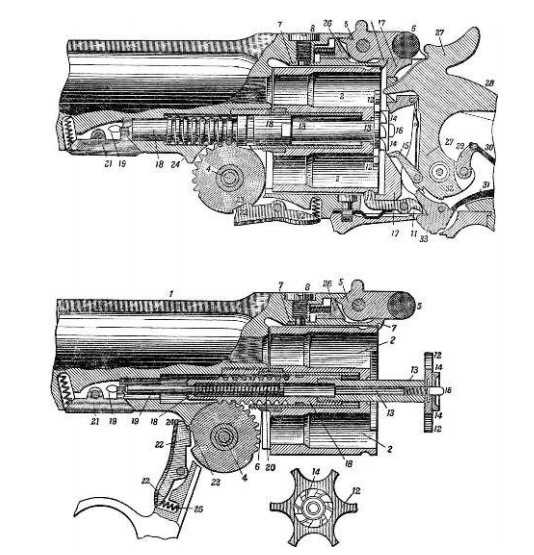

Устройство и работа механизмов револьвера «Смит и Вессон»: 1 — ствол, 2 — барабан, 4 — шарнир и зубчатое колесо, 5 — защелка (застежка) ствола, 6 — ось, 7 — барабанная задержка, 8 — винт, 11 — замочная задержка, 12 — звезда экстрактора, 13 — стебель экстрактора, 14 — храповые зубья, 15 — собачка, 16 — ось, 17 — щитик рамки, 18 — зубчатая рейка, 19 — стержень, 20 — пружина, 21 — защелка экстрактора, 22 — защелка зубчатого колеса, 23 — вырез колеса, 24 — выступ ствола, 25 — пружина защелки, 26 — гнеток, 27 — курок, 28 — гривка курка, 29 — цепочка, 30 — боевая пружина, 31 — ветвь пружины, 32 — боевой взвод, 33 — шептало спуска
Конструкция револьвера состояла из следующих основных частей: ствол, барабан, рамка с рукояткой. Ствол с барабаном крепился к рамке в двух точках — он соединялся с ней нижним шарниром и фиксировался верхней защелкой, сверху имел планку («гребень»), снизу — прилив-пенал для стержня-выбрасывателя. В канале ствола выполнялось пять правосторонних нарезов. Планка ствола увеличивала его жесткость и позволяла уменьшить высоту мушки, чуть облегчая извлечение оружия из кобуры. Барабан имел 6 камор, своей центральной трубкой надевался на трубчатую ось, на боковой поверхности барабана выполнялись углубления, в которые заскакивал конец задержки.
При откидывании ствола вниз особая защелка снизу рамки поворачивала зубчатое колесо, которое захватывало зубчатую рейку и выдвигало из барабана назад звездообразный экстрактор, выталкивавший гильзы. В конце поворота зубчатое колесо срывалось с защелки, и выбрасыватель под действием своей пружины возвращался в углубление в заднем торце барабана (такая схема экстракции запатентована в США в 1871 г. майором Дж. Скофилдом). Заметим, что при выборе револьвера российские специалисты обращали внимание на скорость перезаряжания.
Устройство 4,2-лин патрона револьвера «Смит и Вессон» — патрон центрального воспламенения с безоболочечной свинцовой пулей, зарядом «бурого» дымного пороха и цельнотянутой латунной гильзой. Закраина гильзы образована складкой у донца

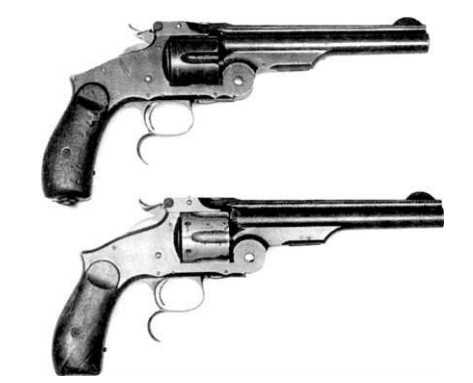

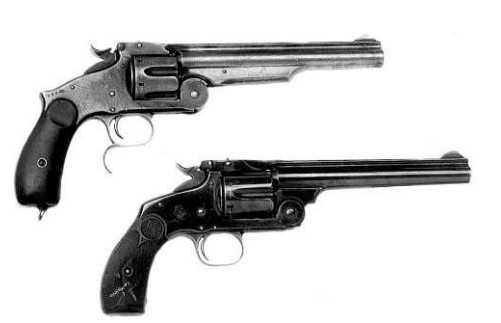

Револьверы производства «Смит энд Вессон» — «русской модели» (соответствует «Смит и Вессон II образца») и «улучшенной русской модели» с измененной рамкой и укороченным экстрактором
Ударно-спусковой механизм («замок», как он именовался тогда по традиции) с открытым поворотным курком собирался в рамке. Курок выполнялся заодно с бойком, с пластинчатой боевой пружиной соединялся цепочкой. Выстрел производился только с предварительным взведением курка. Перед выстрелом курок следовало взвести за спицу, при этом шарнирно укрепленная на нем собачка, нажимая на зубчатку основания барабана, проворачивала барабан на один шаг. Когда курок вставал на боевой взвод, шептало поднимало задержку барабана.
Для заряжания револьвера следовало поставить курок на предохранительный взвод — при этом задержка опускалась, и барабан мог вращаться беспрепятственно. Затем нужно было приподнять защелку и, расцепив рамку, повернуть ствол вниз — «раскрыть» револьвер, наполнить каморы барабана патронами, «закрыть» револьвер, поднимая рукоятку, застегнуть защелку. Если первые 6 патронов «Смит и Вессон» расстреливал за 6 секунд, то с последующими перезаряжаниями скорострельность достигала 24 выстрелов в две минуты — неплохой для тех лет показатель.
Револьверы «Смит и Вессон» изготовления берлинского завода «Людвиг Леве» мало отличались от американских

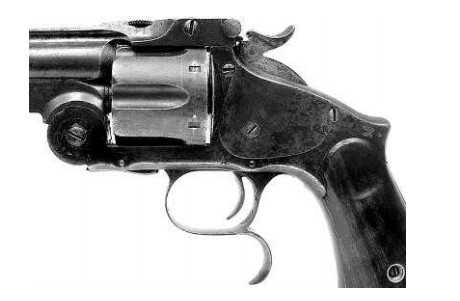

Шарнир, барабан и защелка «Смит и Вессон». Хорошо видно крепление защелки и то, как верхняя выемка курка дополнительно фиксировала ствол при выстреле
В 1872 г. появился «Смит и Вессон» II образца. 15 января 1873 г. Горлов заключил с фирмой второй контракт на облегченную модель со стволом, укороченным до 7 дюймов (177,8 мм). Кроме укорочения ствола были и другие изменения — введен стопор экстрактора, на задней части рамки над рукояткой появилась «пятка», препятствовавшая ее смещению в кисти под действием отдачи. Большей устойчивости служила и шпора на спусковой скобе под средний палец. Эта не совсем обычная для военного оружия деталь появилась, как утверждают, благодаря… верховой охоте, устроенной правительством США для великого князя Алексея Александровича во время его визита в конце 1871 г. Великий князь счел необходимым повысить удобство стрельбы из револьвера с коня.
Россия, кстати, одной из первых приняла на вооружение армии «металлический» унитарный револьверный патрон центрального воспламенения и едва ли не первой оценила достоинства схемы «Смит энд Вессон».

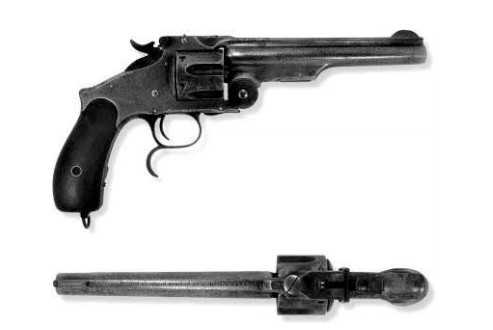

Револьвер «Смит и Вессон III образца» производства ИТОЗ — вид справа и сверху
Маркировка на стволе револьвера, произведенного заводом «Смит энд Вессон» по русскому заказу
В 1880 г. появился «Смит и Вессон» III образца. Длину ствола уменьшили еще на 0,4 дм, мушку изготавливали заодно со стволом, а ствол соединялся с рамкой стержнем и винтом. Была введена защелка, отключающая экстрактор, — это позволяло не выбрасывать при отпирании оружия невыстрелянные патроны. Экстрактор укоротили. Пуля, выпущенная из револьвера, на дальности 25 шагов (17,78 м) пробивала 3-4 сосновые доски толщиной в один дюйм (25,4 мм), поставленные в дюйме одна от другой.
Маркировка револьверов американского производства включала российский герб и надпись «Смит и Вессон оружейная фабрика, Г. Спрингфилдъ Америка» и заводской номер на планке ствола. Металлические детали покрывались синеватым воронением или никелировались, щечки рукоятки делались обычно из орехового дерева. Револьвер носился в кожаной кобуре, клапан которой полностью закрывал оружие. В кавалерии в кобуре кроме револьвера носили шесть патронов. Страховочный шнур крепился одним концом к кольцу, ввернутому в рукоятку револьвера, другой конец которого оканчивался широкой петлей, надевавшейся на шею поверх стоячего воротника мундира. Отметим, что револьвер носили рукояткой вперед — считалось, что так удобнее извлекать сравнительно длинное оружие.

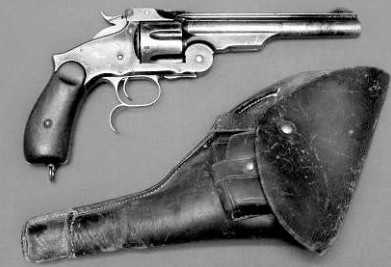

Револьвер «Смит и Вессон III образца» с кобурой
Пятизарядный револьвер системы «Смит и Вессон», оформленный под кавказский пистолет, с «сосковым» спуском — возможно, по заказу офицера Кавказского казачьего войска
Были, конечно, и украшенные экземпляры с гравировкой, золотой или серебряной насечкой, перламутровыми щечками. Заказ русского правительства на «Смит и Вессоны» II образца получил берлинский промышленник Людвиг Леве. Германские револьверы от американских отличала только надпись: «Людвиг Лёве, Берлинъ». Как и в случае «Смит энд Вессон», крупный русский заказ помог «Людвиг Леве» утвердиться на оружейном рынке — позже фирма изготавливала для России и пулеметы «максима».
Наконец, в 1886 г. выпуск третьей модели «Смит и Вессон» и патронов к нему поставил Императорский Тульский оружейный завод. Всего ИТОЗ выпустил 31 435 револьверов. Кроме массовых были выпущены опытные варианты 1872 г. с удлиненным стволом и отъемным прикладом. С 1876 по 1891 г. мелкими сериями для криминальной полиции выпускались револьверы, пригодные для скрытого ношения, в основном переделкой военных «Смит и Вессон» с укорочением ствола до 90 мм, устранением шпоры спусковой скобы. Делались также образцы уменьшенных калибров и размеров («малые русские Смит и Вессон» калибра .38). Заметим, что, кроме России, «Смит энд Вессон» этой системы выбрали Австралия, Япония. Пара любопытных фактов — «Смит и Вессон русской модели» закупала турецкая армия, так что во время Балканской войны 1877-1878 гг. их использовали обе стороны, копии этих револьверов выпускали в Испании, и испанская армия использовала их в 1898 г. в боях с американцами на Кубе. «Смит и Вессон русской модели» копировали в Бельгии. Позже похожие револьверы «Смит энд Вессон» закупали для японского флота, для национальной гвардии Аргентины. «Смит энд Вессон» выпускала свою «русскую модель» до 1912 г. Долгое время был популярен на американском рынке патрон к «русской» модели «Смит энд Вессон», ставший известным как «.44 Рашн» («русский»). А модификация «Смит и Вессон» II образца, но калибра .38, получила на том же рынке прозвище «Бэби Рашн».
Бельгийская копия «русского Смит-Вессона»

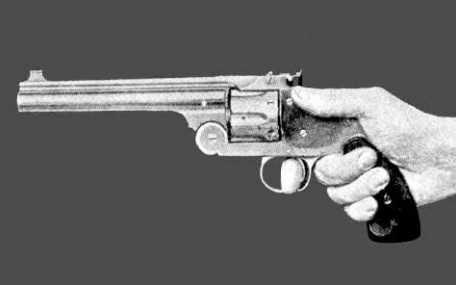

4,2-линейный револьвер «Смит и Вессон» (без шпоры спусковой скобы) в руке стрелка
Отношение же к револьверу «Смит и Вессон» в войсках было неоднозначным. Многие отмечали его громоздкость. «Оружейный сборник» № 1 за 1895 г. (накануне принятия револьвера «Наган») писал: «Нелюбовь к револьверам системы Смита-Вессона в нашей армии сильно развита», поскольку они «по тяжести своей не оправдывают чисто боевой выгоды, а как огнестрельное оружие уже устарели». Высказывались, впрочем, и мнения, что «кроме превосходных боевых качеств, собственно как огнестрельного оружия, этот револьвер в рукопашной схватке представляет столь же превосходное холодное оружие по своей массивности и по сокрушительности наносимых им ударов». Оценка личного оружия с точки зрения «наносимых ударов» (или проще — «а если засветить рукояткой по голове») встречалась и позже.
Принятый на вооружение в 1895 г. револьвер Нагана не смог сразу вытеснить «Смит-Вессоны». Первыми расставались со старыми револьверами армейские части. Какое-то время «Смит-Вессоны» оставались на вооружении полиции и Отдельного корпуса жандармов, потом попадали на склады и в частные руки. Позже револьверы всплывали во время революций 1905 и 1917 гг., а после беспредела Гражданской войны долго гуляли в криминальной среде. Неплохо сохранившиеся экземпляры «Смит-Вессонов», как и револьверов «Лефоше», встречаются в нашей стране и поныне.

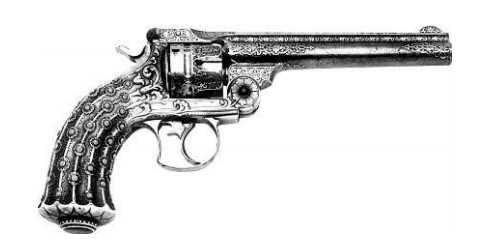

Украшенный револьвер «Смит энд Вессон Модел 3 Нэви» калибра .44 «русский» в варианте с самовзводным ударно-спусковым механизмом и длиной ствола 6,5 дюйма — возможно, готовился фирмой для подарка в Россию в надежде продвинуть модель на вооружение русской армии
Тактико-технические характеристики «Смит и Вессон» обр. 1880 г.
- Калибр — 10,66 мм
- Патрон — 4,2-лин револьверный
- Масса оружия без патронов — 1,2 кг
- Масса оружия со снаряженным барабаном — 1,328 кг
- Длина оружия — 300 мм
- Длина ствола — 167,6 мм (6,6 дюйма)
- Высота оружия — 135 мм
- Ширина оружия — 43 мм
- Число нарезов — 5
- Длина хода нарезов — 45 калибров (477 мм)
- Начальная скорость пули — 200 м/с
- Дульная энергия пули — 330 Дж
- Емкость барабана — 6 патронов
- Экстракция гильз — одновременная, звездообразным экстрактором при откидывании ствола вниз
- Радиус рассеивания на дальности 25 шагов — 26 см, 50 шагов — 44 см.
Поделиться ссылкой
sitekid.ru
Smith & Wesson Russian 1874
Компания Smith & Wesson является известным производителем стрелкового оружия в США. Пистолеты и револьверы Smith & Wesson стали стандартом в оружии, используемом органами охраны правопорядка и вооруженными силами во всем мире.
Компания «Smith & Wesson» (Смит-энд-Вессон) — крупнейший в США производитель огнестрельного оружия. Компания Smith & Wesson Arms появилась в 1852 году. Открыли ее Хорас Смит и Дэниэл Вессон. Смит и Вессон мечтали создать принципиально новый скорострельный многозарядный пистолет с цилиндрическим магазином, то есть оружие мгновенного действия (у первых «кольтов» курок надо было взводить вручную после каждого выстрела).
В Гражданскую войну продукция компании шла нарасхват. Но все войны рано или поздно заканчиваются, и тогда для производителей оружия наступает черная полоса. Этой участи не избежала и компания Смита и Вессона: в первые мирные годы партнерам удавалось продавать всего по нескольку револьверов в год.
Решив изменить стратегию, Смит и Вессон предприняли усилия по продвижению своей продукции на новом для американских оружейников европейском рынке и открыли агентства по продажам в Англии, Германии и Франции.
В середине 1860-х годов наследник русского престола великий князь Александр Александрович (Александр III) посетил в Париже выставку оружия, где познакомился с продукцией «Smith & Wesson» и купил несколько десятков коллекционных револьверов. Спустя несколько лет компания вывела на рынок новый револьвер 44-го калибра с автоматической системой смазки – «Model 3». Российский военный атташе в США генерал Горлов одним из первых испытал «тройку» и отправил несколько образцов на родину. Револьвер с гравировкой по всему корпусу и перламутровой инкрустацией на рукояти (такие образцы продавались за 400 долларов, хотя обычный экземпляр стоил 13 долларов) в начале 1871 года был подарен будущему императору. Револьвер так понравился великому князю, что во время визита в США он постоянно носил его с собой и даже использовал в охоте на бизонов, куда отправился вместе с живой легендой Америки Уильямом Коди, более известным как Буффало Билл.
Первый договор на поставку 20 тысяч револьверов был подписан в мае 1871 года, однако выпуск этих образцов задержался из-за внесения в конструкцию некоторых изменений и улучшений. Модель Smith & Wesson Model 3 стала также известна как «Русская модель».
Усовершенствованные револьверы русской модели отличались наличием пятки – специального выступа в верхней части заднего торца рукоятки, который не позволял последней смещаться в ладони под действием отдачи, также был доработан механизм экстракции гильз – введена защелка выбрасывающего приспособления, позволяющая отключать экстрактор – он мог быть отключен стрелком, что давало возможность извлечь патроны вручную. В оригинальных американских револьверах выбрасывание гильз или патронов производилась автоматически при раскрывании револьвера, и при необходимости простого разряжения оружия стрелку приходилось либо ловить выбрасываемые патроны рукой, либо собирать их с земли.
Но основное изменение произошло не с револьвером, а с патроном для него. Револьвер заряжался патронами центрального воспламенения – в 1871 году это был еще редкий вид патронов, но вскоре именно такие патроны стали самыми распространенными в мире. Диаметр пули оригинального патрона .44 Smith & Wesson был несколько меньше диаметра канала ствола, благодаря чему пуля свободно входила в дульце гильзы. Русские инженеры снабдили патрон пулей увеличенного до 10.92 мм диаметра, и, заказывая револьверы у фирмы Smith & Wesson, они специально оговорили, чтобы каморы барабана высверливались чуть большими, чем у американской модели. Также была увеличена длина гильзы, с 22,3 мм до 24,7, соответственно увеличился и заряд черного дымного пороха, составивший 1,6 грамма. С 14,9 до 16 грамм возросла и масса пули нового патрона. При этом начальная скорость пули не только не уменьшилась, а наоборот, увеличилась со 180 до 230 м/с.
Первые партии револьверов Смит-Вессон 3-го образца также выпускались в Америке, но уже в начале 1880-х годов Россия купила у американцев лицензию на производство этого оружия и боеприпасов к нему и наладила их изготовление в 1885 году на Императорском Тульском оружейном заводе, которое продолжалось до 1894 года. Всего тульские оружейники изготовили за 9 лет производства примерно 200 000 револьверов Смит-Вессон 3-го образца.
Кроме того, после истечения срока договоров с фирмой Smith & Wesson Россия заказала у германской оружейной фирмы Ludwig Loewe & Co в Берлине еще 100 000 револьверов Смит-Весссон 3-го образца.
Одновременно с производством штатного оружия для армии на Тульском оружейном заводе по заказу Министерства внутренних дел России для криминальной полиции путем фабричной переделки было изготовлено определенное количество револьверов 3-й модели с укороченным стволом, что было необходимо для скрытого ношения оружия под одеждой.
Наряду с 4,2-линейными револьверами Смит-Весссон в Туле производились также их небольшие варианты с откидывающимся стволом, так называемые малые русские модели.
Револьвер Smith & Wesson российского производства имел гораздо более высокое качество изготовления по сравнению с иностранными копиями. Он был признан лучшим среди оружия, представленного на выставке оружия в Берлине в 1880 году и получил золотую медаль на международной выставке в Вене в 1873 году. Это оружие прослужило в русской армии с 1871 по 1895г до принятия нового 3-х линейного револьвера образца 1895 года системы Нагана. Однако на вооружении полиции этот револьвер оставался практически до 1917 года
7pistols.com
Револьверы Smith & Wesson | огнестрельное оружие России
Револьверы Smith & Wesson.
Первые успехи американской фирмы Smith & Wesson относятся к 1855 г., когда инженеры и предприниматели Горас Смит и Дэниел Вессон приобрели патент на револьвер конструкции Роллина Уайта и организовали его производство. Это оружие завоевало большую популярность среди военных и гражданских лиц, сравнимую с популярностью продукции фирмы Сэмюэля Кольта. Важнейшую роль при этом сыграла одна из разработок американских инженеров — револьвер Military and Police двойного действия с самовзводом. Производимый с 1899 г. до сегодня, но с некоторыми изменениями, он считается самым массовым револьвером в истории оружия.
После 1945 г. револьвер Military and Police получил новое обозначение — Smith & Wesson 10. Инженеры Smith & Wesson дополнили модельный ряд модификациями с различной длиной ствола (от 50,8 до 165 мм). Предохранение от случайного выстрела осуществлялось с помощью блокирующей тяги (запорного рычага курка). Это, по сути, автоматический предохранитель, который в обычном состоянии держит курок отведенным от капсюля и позволяет произвести выстрел только при полностью нажатом спусковом крючке.
Долгие годы после войны финансовое благополучие фирмы Smith & Wesson во многом зависело именно от револьвера 10-й модели. Множество его модификаций актуальны и по сей день. После Второй мировой войны фирма Smith & Wesson по примеру своих основных конкурентов Colt и Ruger создала револьвер, максимально приспособленный под работу полицейских. Он получил обозначение Smith & Wesson 36 Chef’s Special.
Название Chef’s Special («специально для шефа») закрепилось за револьвером во время конференции офицеров полиции, состоявшейся в 1950 г. в г. Колорадо, где и были впервые продемонстрированы образцы револьвера. Это были первые малогабаритные револьверы Smith & Wesson двойного действия. В 1952 г. выпущена модификация 37 Chef’s Special Airweight. Выполненный из облегченного сплава, этот револьвер почти в два раза легче 36-й модели. Ре вольверы Chef’s Special и их многочисленные модификации сразу после выпуска завоевали огромную популярность среди полицейских многих стран мира.
С 1937 г. фирма Smith & Wesson выпускает патрон калибра.357 Magnum, разработанный инженерами Дугласом. Бессоном, Мердоком Робинсоном из фирмы Winchester и известным специалистом по боеприпасам Филиппом Шарпом. В 1954 г. инженеры фирмы Remington разработали патрон.44 Magnum, до сих пор входящий в число самых мощных револьверных патронов.
Под этот патрон специалисты фирмы Smith & Wesson выпустили один из популярнейших на современном рынке револьверов. В1955 г. появился Smith & Wesson под индексом 29, долгое время державший первенство как самый крупный и тяжелый револьвер в истории. Первые модели имели длину более 35 см и весили около 1,5 кг.
С 1979 г. производится револьвер Smith & Wesson 629, представляющий точную копию модели 29. Выполнен он из нержавеющей стали. Револьвер Smith & Wesson 629 работал по схеме двойного действия. Длина ствола различна: 102, 127, 152 и 213 мм. Барабан рассчитан на 5 патронов. От случайного выстрела защищала стандартный автоматический предохранитель. Прицельные устройства регулировались с поправкой на ветер. В 1980 г. револьвер был запущен в серийное производство. Испозьвание мощного патрона популязировало эту модель среди охотников и спортсменов-стрелков. У военных и полиции особого распространения револьвер не получил. Это объясняется использованием все того же мощного патрона.44 Magnum: из-за большой отдачи стрелок непроизвольно отвлекается, сбивая прицел.
Со временем были разработаны различные модификации 629 модели. Например, Smith & Wesson 629 4, Smith & Wesson 629 CL, Smith & Wesson 629 CLDX и др.
Этот револьвер стал звездой голливудского вестерна «Грязный Гарри» со знаменитым Клинтом Иствудом в главной роли. Конечно, стрелять с удовлетворительной точностью из этого оружия ни в кино, ни в реальной жизни нелегко. Однако данный револьвер до сих пор считается одним из самых удобных в обращении среди образцов личного оружия этого калибра.
К слову, американские револьверы данного производителя частенько мелькают во всевозможных фильмах и сериалах. В частности запомнился мне сериал Очень странные дела: cюжет повествует о поисках пропавшего при странных обстоятельствах мальчика, которые приводят его мать к открытию разнообразных тайн, включающих в себя правительственные эксперименты, сверхъестественные силы и так далее. Действие происходит в Индиане в 1980 году.
