«Великая ружейная драма США» (Винтовки по странам и континентам – 7)
Накануне войны винтовками Кольта вооружались почтальоны знаменитой почтовой службы Пони-Экспресс, включая и восемь человек, которые действовали на самом опасном перегоне между Миссури и Санта-Фе. Когда в печати были высказаны сомнения относительно того, смогут ли всего восемь человек отвечать за доставку почты на этом маршруте, правительство штата Миссури заявило, что «эти восемь человек в случае нападения могут произвести 136 выстрелов без необходимости перезарядки. Поэтому у нас нет опасений за безопасность почты». И да, действительно, почтовые отправления на этом маршруте были доставлены вовремя. Всего же правительство США накануне войны между Севером и Югом закупило у Кольта 765 его карабинов и винтовок этого типа. Причем многие из них были отправлены в южные районы и в конечном итоге ими воспользовалась Конфедерация. Револьверные винтовки Бердана использовались «стрелками Бердана» и показали себя в целом неплохо. Снабженные снайперским прицелом в виде длинной трубки, они позволяли уверенно поражать цели на расстоянии в 500 м. И к тому же вести огонь не отрывая приклад от плеча! В армии северян полковник Хайрем Бердан уже в июне 1861 года создал первый снайперский полк. В боях он зарекомендовал себя с наилучшей стороны, так что командование северян вскоре создало еще несколько снайперских частей, которые вели разведку и метким огнем уничтожали офицеров противника. Правда, сам Бердан уже в 1862 году поменял винтовки Кольта на винтовки Шарпса. Уж очень травмоопасными револьверные винтовки, заряжавшиеся порохом и пулями, показали себя в боях.

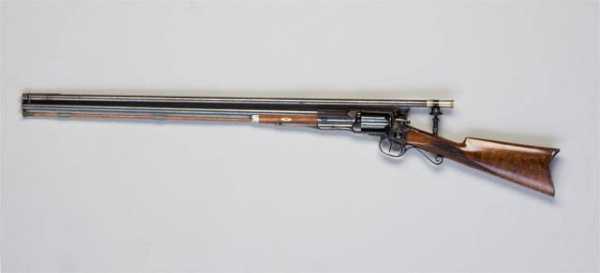

Снайперская винтовка Кольта М1855 г.
Прицел снайперской винтовки Кольта и его крепление на шейке ложи.
Отборные стрелки Бердана. Солдат (4) как раз вооружен винтовкой Кольта с барабаном на пять выстрелов М1855 калибра .56 (14,22-мм) – основным оружием корпуса Бердана. Рис. Л. и Ф. Функенов. После начала войны армия Союза приобрела еще много винтовок и карабинов Кольта. Источники сообщают о примерно 4,400 – 4,800 экземплярах, приобретенных в общей сложности в течение всей войны. Эффективность этого оружия показали, например, действия 21-ого добровольческого пехотного полка штата Огайо на склоне Снодграсс во время битвы при Чикамауге. Полк вел огонь такой интенсивности, что войска Конфедерации были убеждены, что они атакуют целую дивизию, а не всего один полк. Правда, затем у северян закончились боеприпасы, и они сдались. Тем не менее недостатки винтовки были также очевидны, и после окончания войны все оставшиеся экземпляры были распроданы в частные руки по цене 42 цента каждая, при изначальной их стоимости в 44 доллара.
Револьверное ружье А. Холла.
Оригинальные револьверные винтовки выпускали в то время и другие конструкторы. Так, в 1855 году Александром Холлом в Нью-Йорке была выпущена вот эта винтовка с барабанным магазином, рассчитанным на 15 зарядов! Винтовка, как это хорошо видно, инкрустирована различными фигурками и, по-видимому, представляет собой штучную работу.
Как всегда, нашлись люди, стремившиеся все сделать не так, как другие, и они искали свои пути. Впрочем, многим изобретателям просто хотелось обойти чужие патенты и к тому же они надеялись, «а вдруг получится?!» Так появились винтовки и револьверы с горизонтальным или даже вертикальным расположением магазина, имевшего форму… диска!
Капсюльное ружье с диском-магазином Кокрана и Дэниэльсона.
Так, в сентябре 1856 года некто Эдмунд Х. Грэхэм из Биддефорда, штат Мэн, получил несколько патентов на оригинальную револьверную винтовку калибра .60 с пятизарядным магазином-диском горизонтального расположения. Зная о предрасположенности таких систем к самовоспламенению, Грэм расположил свой магазин внутри защитного металлического кольца, предназначенное для блокировки случайного выстрела, и вдобавок развернул все каморы на 72 градуса друг от друга.

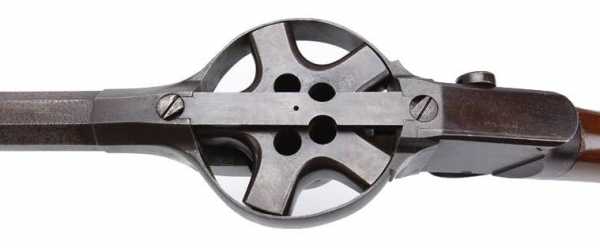

Дисковой барабан Грэхэма. Вид сверху.
Поскольку такое устройство не позволяло заряжать каморы с торца, он придумал, как заряжать их сверху, через специальные отверстия. Капсюли соответственно размещались на «сосках», расположенных вокруг основания магазина. Заряжание камор осуществлялось поочередно. Как только одна камора была заряжена, стрелок продвигал на ее место следующую камору, потянув за рычаг, установленный на правой стороне рамы. Это действие также блокировало скрытый курок, расположенный перед основанием магазина. Конструкция была по-своему уникальной, но… «не пошла».
Винтовка Грэхэма.
Винтовка Генри Норта и Чаунси Скиннера была запатентована в июне 1852 году (патент США № 8982), а первые образцы выполнены в металле с 1856 по 1859 год компанией Саваж и Норт (которой руководили Генри Норт и Эдвард Саваж, а не Артур Саваж, разработавший «Саваж 99»). Всего было изготовлено около 600 таких винтовок, причем примерно 20% имели калибр .60, а остальные были карабинами .44 калибра. В отличие от многих револьверных винтовочных конструкций, Норт и Скиннер функционировал за счет работы рычага, причем рычагом служила скоба спускового крючка, как и в винтовка Винчестера.

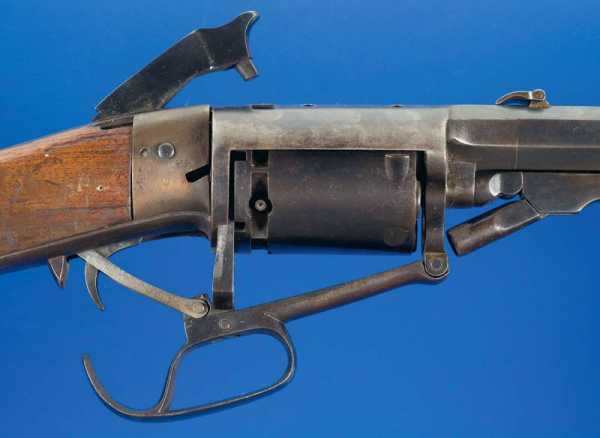

Устройства револьверной винтовки Норта и Скиннера. Хорошо виден «запыживатель» для плотной загонки пули в каморы и устройство рычага-скобы.
Для защиты стрелка от взрыва барабана (что, как мы знаем, было серьезной проблемой для всех револьверных винтовок), конструкторы запирающий клин, который прижимал магазин к стволу подобно тому, как это было сделано в револьвере Нагана М1895 г. Насколько хорошо это работало, сейчас сказать сложно.
Однако, пожалуй, самой необычной винтовкой этого времени и внешне очень похожей на револьверную (хотя на самом деле она ей и не являлась!) стала магазинная винтовка Сильвестра Ховарда Роупера (1823 – 1896), получившего на нее патент в апреле 1866 года. Патроны в ней располагались в неподвижном барабане с крышкой сверху, но на самом деле это был роторный магазин, похожий на тот, который двадцать лет спустя был использован в винтовке «Маннлихер-Шонауэр».
Схема устройства винтовки Роупера по патенту 1866 г.
Проворачивание магазина осуществлялось за счет храповика на заднем торце его оси – при каждом взведении курка очередной патрон оказывался напротив патронника. С курком шарнирно соединялся затвор, продольно скользивший в ствольной коробке. После нажатия на спуск курок толкал затвор вперед, а тот выталкивал патрон из гнезда магазина в патронник, а курок, упираясь в затвор, обеспечивал надежное запирание, причем одновременно с ним срабатывал и ударник, бивший по капсюлю и воспламенявший заряд в патроне. При новом взведении затвора стреляную гильзу выбрасыватель затвора вытягивал обратно в магазин, который проворачивался храповиком и вновь подавал очередной патрон на линию досылания. После этого нужно было открыть дверцу и… удалить все стреляные гильзы, которые, кстати, можно было после этого повторно перезарядить!
Винтовка С. Роупера.
Поскольку магазин располагался внутри ствольной коробки, то даже при затяжном выстреле стрелок ничем не рисковал. Кстати говоря, конструкция патронов для винтовки Роупера была не менее уникальной, чем она сама. Дело в том, что сначала в его винтовке использовались обычные для того времени патроны с кольцевым воспламенением .38 калибра с развитой закраиной. Эта закраина являлась причиной частых задержек при досылании патрона в патронник, поэтому конструктор разработал свой собственный патрон, лишенный недостатка рантовых патронов. Для ружья были придуманы гильзы с донцем необычной формы – закраина его была намного меньше диаметра самой гильзы, а перед ней была сделана проточка, из-за чего патрон Роупера был несколько похож на гирьку для весов или современный боеприпас .41 Action Express. Другой особенностью была полностью утопленная в гильзе пуля (как у патронов к револьверу Нагана М1895). Помимо гладкоствольного оружия, на фабрике выпускали еще и винтовки .41 калибра, с магазином на шесть либо пять патронов конструкции Роупера.
Внешний вид магазина винтовки Роупера. Хорошо видна крышка магазина.
Пуля патрона .41 при стандартном заряде покидала ствол со скоростью 335 м/с. В период 1872 – 1876 гг. было изготовлено около 500 этих винтовок, основная часть которых имела шестизарядный магазин. Однако большим спросом винтовки Роупера не пользовались, хотя прочные гильзы при наличии капсюлей допускали десятки перезаряжаний, что было выгодно жителям отдаленных поселков.
topwar.ru
«Винтовки – наследницы револьверных ружей» (Винтовки по странам и континентам – 8)
В общем, даже такая современная винтовка с роторным магазином в армии США не пошла. Но это не значит, что барабанный магазин больше в американском оружии ни разу не использовался. Нет, была еще одна винтовка, причем довольно необычная, которая имела такой магазин, а кроме того, была еще и автоматической! И создал ее в пику знаменитому «гаранду» некто Мелвин Мэйнард Джонсон в 1938 году и сразу передал ее на испытания в армию США.Винтовка Мелвина Джонсона М1941.
То есть понятно, что придумал он ее и изготовил намного раньше, а именно летом 1937 года, и продемонстрировал в летнем лагере американских морских кадет. Среди тех, кто стрелял из нее, был Мерритт Эдсон (ставший затем майором), сыгравший в ее судьбе значительную роль.
В начале 1938 года у Джонсона было уже три готовых прототипа, которые использовали модифицированные магазины винтовки BAR. Джонсон назвал эти модели винтовками «вертикальной подачи». Сделаны их деревянные части были из красивой древесины и выглядели довольно эффектно. Вот их-то он и передал на Абердинский испытательный полигон для испытаний.
Тем, кто заинтересуется этой темой, можно порекомендовать вот эту книгу.
Испытания дали результаты, как и всегда, имели и что-то хорошее, и что-то плохое. Винтовки испытывались армейцами усиленными зарядами, что после 4000 выстрелов привело к их порче. Департамент полигона сообщил о 86 поломках и задержках, которые Джонсон пытался оспорить, указав на повреждения, вызванные плохими боеприпасами. Но хорошо было то, что после этих испытаний он как раз и поставил на винтовку свой роторный магазин. А причина была в том, что он услышал, как один из офицеров жаловался на магазин винтовки «Гаранд», который нельзя было подзарядить, вставляя в него патроны по одному. «Насколько лучше, — заявил он, — был старый «Краг», потому что его можно было подзарядить в любое время, открыв дверцу магазина и просто его заполнив.
Услышанное заставило Мелвина Джонсона задуматься. Считается, что он набросал эскиз своего роторного магазина прямо там, в баре, используя коктейльную салфетку.
Сам по себе в роторном магазине нет ничего необычного. Но он получился необычным именно у Джонсона. Дело в том, что он также заряжался из обоймы, но только вставлялась она не сверху, через открытый затвор, а сбоку, справа. При этом сама обойма устанавливалась горизонтально, а патроны вдавливались внутрь, как обычно, пальцем. Однако входное отверстие для патронов было закрыто специальной подпружиненной крышкой, которая загибалась внутрь механизма винтовки. Такое устройство позволяло загружать патроны и по одному, прижимая их к этой подпружиненной крышке, которая работала подобно заслонке и, закрываясь, назад патроны уже не выпускала! Обычно магазин заполняли с помощью стандартных обойм для винтовки M1903, при этом внутрь можно было загрузить как пять, так и десять патронов, что было на два патрона больше, чем у винтовки «Гаранд» М1.

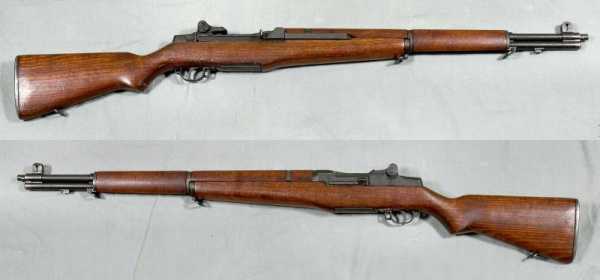

Винтовка «Гаранд» М1. (Музей армии, Стокгольм)
Абердин испытал винтовку с «вертикальной подачей» в середине 1938 года, причем, опять же, испытал ее с неисправным магазином, хотя Джонсон и писал, что с винтовкой было выслано достаточно запасных магазинов, чтобы было из чего выбирать.
Но духом он не упал, а заказал для новых испытаний уже 14 новых винтовок – семь со съемным магазином и семь с новым встроенным роторным. Он демонстрировал свои винтовки всем, кто готов был смотреть, в основном, офицерам корпуса Морской пехоты, поскольку большинство его знакомых были морскими пехотинцами. В это время техническим директором журнала «American Rifleman» был Ф.К. Несс, который опубликовал результаты испытаний новой винтовки в очередном выпуске своего журнала в 1939 году. В результате винтовка Джонсона удостоилась похвалы, как более простая и удобная, по сравнению с винтовкой Джона Гаранда.
Схема устройства барабанного магазина винтовки Джонсона.
Тем временем в сентябре 1939 года Германия вторглась в Польшу, и в американской армии вновь зазвучали голоса, что «гаранд» сложен, что он дает много задержек, что в «джонсоне» больше патронов и их можно подзаряжать по одному, что удобно. В результате винтовку вновь отправили в Абердин для тестирования. Это испытание стало первой серьезной проверкой для роторного магазина Джонсона. Винтовку испытывали 11 дней, произвели из нее 1200 выстрелов и еще 5000 различных испытаний «на пыль», «пескоустойчивость», тесты на падение и многое другое. У винтовки было выявлено 22 задержки. Отдел боеприпасов завершил испытания 30 декабря 1939 года и поставил Джонсона в известность об очень хороших результатах. Отмечались высокая технологичность, точность стрельбы, простота разборки и повторной сборки, простота снятия ствола, оригинальный магазин большой емкости и его способность подзаряжаться патронами по одному, а также способность винтовки противостоять грязи, пыли и песку. Не понравился вес (больше желаемого), а также нарушение работы автоматики со стандартным штыком США. Предлагалось испытать винтовку в пехоте и кавалерии, но соответствующие начальники отказались это сделать. Тогда Джонсон сосредоточился на попытке заставить морских пехотинцев принять его винтовку. В итоге началось расследование в Сенате. Одни выступали за винтовку Гаранда, другие за винтовку Джонсона. И у тех, и у других были и сторонники, и противники, сводившие друг с другом счеты, а некоторые сенаторы даже сами участвовали в демонстрационных стрельбах, проводимых в форте Бельвор.

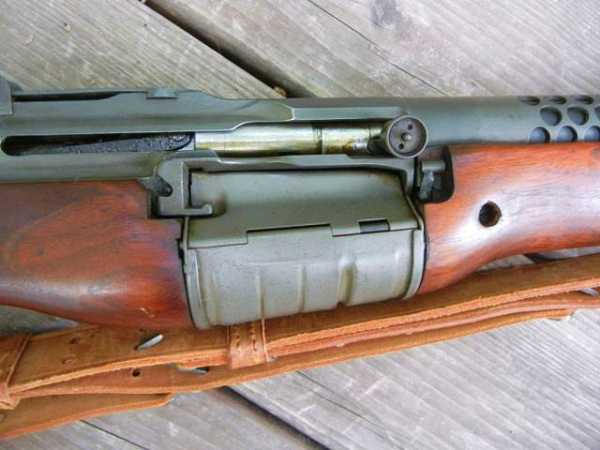

Магазин винтовки Джонсона. Хорошо видно гнездо для обойм, а за ним подпружиненная крышка.
В мае 1940 года армия провела новые стрельбы в форте Беннинг, где были продемонстрированы совершенно новые «гаранды». Мелвин Джонсон принес только одну свою винтовку, да к тому же стрелок из нее поранился о крышку магазина уже «после 150 выстрелов». Тем не менее соперник Гаранда его обыграл, добившись 472 против 436. В итоге слушания закончились утверждением о том, что обе винтовки равны. Главное же заключалось в том, что «гаранд» уже был в производстве, и не было никаких особых причин для того, чтобы менять его на новый образец, пусть даже в чем-то и лучший. Чтобы винтовка Джонсона могла заменить винтовку Гаранда на столь позднем этапе, она должна была быть значительно лучше ее во всех отношениях. Если бы два эти проекта сравнивались на одном и том же этапе развития, все могло бы быть по-другому. А пока единственным, по сути, преимуществом винтовки Джонсона оказалась ее высокая технологичность. Так, вице-президент компании, производившей тормоза, колеса и колесные диски заявил, что они могут выпускать от 200 до 300 винтовок Джонсона в час! Президент автомобильной компании сказал, что они могут в течение шести месяцев выйти на показатель 1000 винтовок в день. Столь высокие объемы позволяли надеяться, что винтовка Джонсона сможет быть принята на вооружение, как стандартная винтовка как армии, так и флота. Между тем, в августе 1941 года голландцы заказали у Джонсона 70 тысяч его винтовок M1941. Голландское правительство после того, как немцы захватили Нидерланды, находилось в изгнании в Англии. Но у голландцев все еще были свои очень важные колонии в голландской Ост-Индии, и они хотели защитить их, однако нуждались в современном оружии. Но винтовки, сделанные для правительства Нидерландов, так никогда и не попали в голландскую Ост-Индию. Японцы захватили ее еще до того, как заказ был отгружен из Сан-Франциско.
Мелвин Мэйнард Джонсон со своей винтовкой М1941.
В этом же году Соединенные Штаты вступили в войну с Японией, и Корпус морской пехоты США перекупил у голландских представителей в США порядка 20-30 тысяч винтовок M1941, так как винтовок M1 «Гаранд» морской пехоте хронически не хватало. Винтовки Джонсона использовались некоторыми разведчиками-снайперами из числа парашютистов также на Гуадалканале. Например, Гарри М. Тулли использовал M1941 «джонсон» и смог убить 42 японских солдата, за что ему дали Серебряную Звезду. M1941 использовался также на острове Бугенвиль и в диверсионном рейде на близлежащий остров Шуазель. Капитан Роберт Данлап был награжден Почетной медалью за действия в Иводзиме (февраль-март 1945 года) и он утверждал, что использовал винтовку Джонсона. Интересно, что его статуя была установлена в Монмуте, штат Иллинойс в 1998 году, так вот на ней он изображен как раз с винтовкой Джонсона в руках. Существуют фотографии джонсонских винтовок, сделанные на Гуаме и других островах Тихого океана. Голландцы в конце концов также получили множество винтовок Джонсона после того, как армия и морская пехота окончательно перешли на «гаранд», и использовали их в течение многих лет после войны в армии и флоте. Чилийское правительство заказало 1000 винтовок Джонсона под патроны 7×57 мм.
Демонстрация винтовки Джонсона в комиссии Конгресса США
Когда подготовленная ЦРУ «Бригада 2506» высадилась в заливе Свиней на Кубе в 1961 году, они были в основном вооружены именно полуавтоматической винтовкой Джонсона. Затем около 16 000 винтовок были вновь куплены у голландского правительства в конце 1950-х годов компанией «Винфилд Армз». Половину винтовок отправили в Канаду, а продавали так, чтобы не наводнить ими рынок. Стандартные армейские винтовки по 68,50 долларов; стандартные, но с новым стволом, начиная от 129.50 долларов США; а спортивные винтовки с новым стволом и оптическим прицелом за 159.50$. Хотя история и не знает «бы», есть смысл немного пофантазировать, что было бы, если именно «джонсон» заменил в американской армии «гаранд». Каким тогда было бы американское оружие пехоты «эпохи НАТО»? Дело в том, что изменение калибра до 7,62 НАТО было бы делом столь же простым, как замена ствола. Роторный механизм подачи патронов можно было бы легко заменить коробчатым магазином. То есть американцы могли бы получить аналог М14 немного раньше 1957 года.

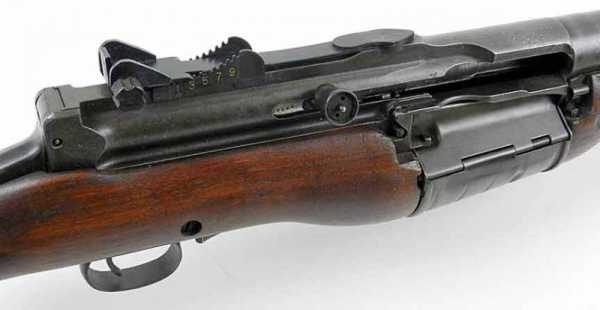

Затвор и прицел винтовки Джонсона.
Ну, а теперь рассмотрим самозарядную винтовку Джонсона в деталях. В ней используется принцип использования энергии отдачи ствола при его коротком ходе. В стволе сделано четыре правосторонних нареза. Запирание канала ствола осуществляется сцеплением выступов личинки затвора с навинченным на ствол казенником. Магазин барабанного типа вмещает 10 патронов. Магазин снаряжается через специальное окно с крышкой на правой стороне ствольной коробке, под окном для выброса гильз. На нем установлено направляющее гнездо для пластинчатых обойм на 5 патронов от винтовки «Спрингфилд» M1903. Заряжать магазин можно как при открытом затворе, так и при закрытом. Ложа винтовки сделана из дерева, из двух частей (приклад имеет шейку и цевье), у ствола перфорированный кожах. Прицел у винтовки диоптрический, может регулироваться по дальности. Винтовка комплектуется специальным игольчатым штыком небольшого веса. Использование стандартного штык-ножа на подвижном стволе невозможно, поскольку это могло отрицательным образом сказаться на работе автоматики винтовки.

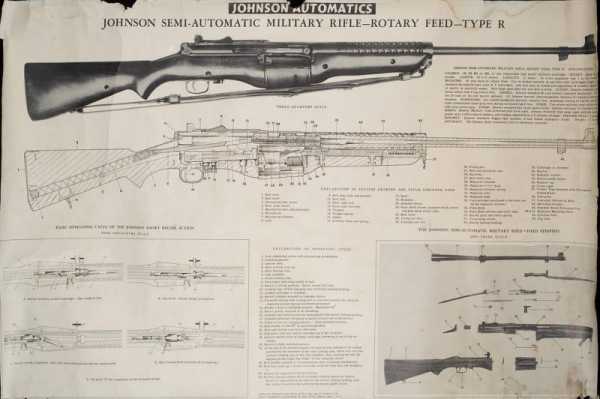

Схема устройства винтовки Джонсона.
Если сравнивать M1 «Гаранд» с винтовкой M1941, то можно сказать, что у второй в магазин входит на два патрона больше и ее можно дозарядить в любой момент патронами по одному или поочередно обоймами. Дальность и кучность стрельбы M1941 и M1 «Гаранд» примерно одинаковы, но так как у винтовки Джонсона была небольшая отдача (по некоторым источникам всего 1/3 от отдачи M1 «Гаранд»). Ее производство было также менее трудоемким и менее затратным. Винтовку M1941 можно было легко разобрать на две части (ствол и ложа с механизмами), благодаря чему ее можно было упаковать в два компактных тюка, поэтому ее использовали парашютисты. К числу недостатков винтовки Джонсона можно отнести большую чувствительность к загрязнению, и невозможность использования штатного штык-ножа, что военным казалось весьма серьезным недостатком. Кроме того, винтовка Джонсона показала себя менее надежной и была более подвержена поломкам, чем M1 «Гаранд». Тем не менее, последнее появление барабанного магазина на поле брани оказалось вполне успешным. Будучи присоединен к полуавтоматической винтовке, он проявил себя с наилучшей стороны.
topwar.ru
Барабанный карабин Colt M1855 | Сайга 12.ru
Сэмюэл Кольт – основатель хорошо известной уже на протяжении 200 лет компании Colt. Компания, которую он основал, в свое время сделала серьезные шаги в производстве винтовок для военных и, в настоящее время имеет контракт на производство карабина M4 для Министерства обороны.
В 1850-х годах на вооружении были длинные стандартные шомпольные мушкеты. Этим оружием могли пользоваться только хорошо подготовленные солдаты, потому что на перезарядку и выстрел уходило 20 секунд. Сэмюэл Кольт в 1836 году запатентовал свой вращающийся барабан загрузки патрона в казенную часть и использованный в револьвере с названием Colt Paterson .
Этот револьвер может сделать пять выстрелов примерно за тоже время. После серии продаж в военном и гражданском назначении, Кольт начал исследовать возможность быстрого огня из винтовки. Такое оружие может стрелять на дистанцию выстрела из винтовки с помощью длинного ствола.
Как можно себе представить, в основе карабина Colt M1855 был его новаторский барабан револьверного типа. В то время как большинство револьверов Кольта были меньшего калибра 0,36 или 0,44, для карабина был предложен в качестве боеприпаса патрон калибра 0,56 hogleg, выдающий впечатляющие 360 метров в секунду при использовании черного пороха.
Была возможность заряжать карабин на 6 выстрелов меньшим калибром 0,36 или на 5 выстрелов большим 0,44. К стволу подходят оба калибра. Для дальней стрельбы был установлен деревянный приклад, чтобы увеличить возможность поражения цели в пределах 1800 метров. Для улучшения военных продаж, было сделано кольцо для штыка. Со своей новой винтовкой Кольт сразу же обратился к военным и предложил ее для продажи.
Между 1856-1864 годом чуть менее 5000 таких карабинов сошло с конвейера завода в Харфорде. Почти все без исключения они были проданы либо Армии Соединенных Штатов либо отдельным солдатам и офицерам в качестве личного оружия. До начала войны несколько карабинов были приобретены для использования экспресс почтой Pony Express.
Эти винтовки Colt были проданы дешево по 44$ на рынке как излишки армейских запасов в 1860-65 г.г. и, в основном, проданы новым стрелкам в поисках работы. Искусственно заниженная стоимость применительно к оружию означает, что они не очень берегутся в нелегкой службе и, таким образом, лишь немногие дожили до наших дней в неизменном рабочем состоянии.
Однако в настоящее время цена отдельных экземпляров может достигать 11000$ если карабин имеет конкретную историю и может быть привязан к Pony Express или отдельному солдату, офицеру или подразделению во время Гражданской войны в США.
Зарубежные версии винтовок, лицензируемые Colt были сделаны в Бельгии и Англии и продавались в сопоставимых ценах.
Remington, начиная с 1865 года, начал производство карабинной версии своего проверенного M1858 револьвера , который продавался в течение двадцати лет и его часто путают с расстояния с Colt . Тем не менее, это совершенно разные винтовки.

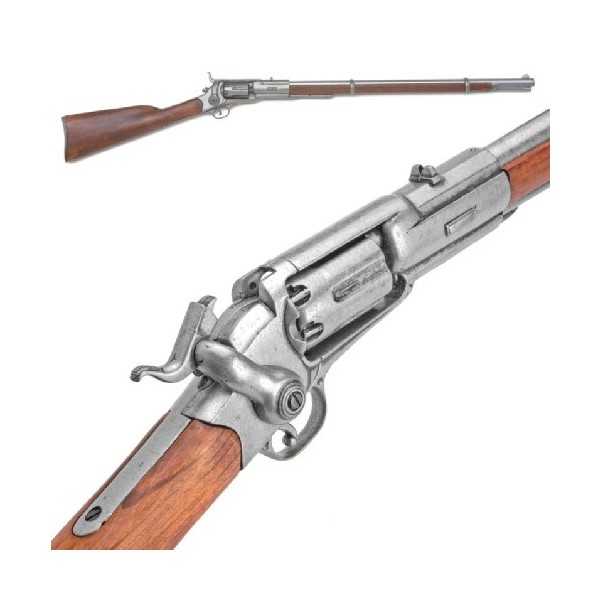

На сегодняшний день есть несколько копий карабина Colt. Компания Denix в Испании делает версию для коллекционеров. Dixie Arms производит боевую модель с шестизарядным барабаном калибра 0,44, но в настоящее время они редки и стоят около 1200$.
Загрузка…
sayga12.ru
Винчестер, так и не ставший «калашниковым» ( часть 2) » Военное обозрение
Одна из самых прискорбных особенностей нашей своеобразной цивилизации состоит в том, что мы все еще открываем истины, ставшие избитыми в других странах и даже у народов, гораздо более нас отсталых.
П.Я. Чаадаев
Итак, очевидно, что именно карабин Винчестера (уж будем его так называть, без уточнений), ну, скажем, тот же образец 1866 года был первоклассным и скорострельным оружием. Последний показатель для того времени был особенно впечатляющим. С 12 патронами в магазине и 13 в стволе он давал 25 выстрелов в минуту. Столь же скорострельными были и модели 1873,1886 и 1894 годов. И хотя они не предназначались для использования в качестве боевого оружия, так как были рассчитаны на маломощные патроны калибра 11,8 и 11,43-мм их часто использовали именно в этом качестве. Например, винчестерами вооружалась турецкая кавалерия в годы русско-турецкой войны, где они показали себя с наилучшей стороны.
Здесь надо отметить, что специфика конной службы именно в США (наличие прерий и индейцев) привело к большой популярности именно карабина. Так, еще до начала Гражданской войны Севера и Юга в кавалерии США использовались карабины системы Смита калибра .52 (13,2-мм), «Старр» калибра .54 (13,7-мм), «Джослин» калибра .52, «Мэйнард», «Хенкинс» и «Шарп» (именно «Шарп», а не Шарпс!) калибра .50 (12,7-мм). А были еще «Галлагер», «Баллард», «Вессон», «Спенсер» и «Барнсайд». Причем тех же «спенсеров» было закуплено 94000, а карабинов Барнсайда (калибра .54) – 55000!
Карабин Смита.
Карабин Галлагера.
Ну, а уж скорострельность их создатели повышали самыми разными способами. Например, у пехотной винтовки и карабина Шарпа мод.1848 года затвор управлялся при помощи скобы-рычага, при отведении которого вперед он опускался вниз, открывая казенную часть ствола. Туда вкладывался бумажный патрон, затем затвор поднимался и… острым своим краем срезал у него донышко. Оставалось надеть на затравочный стержень капсюль, взвести курок, и можно было стрелять! Удобно, ничего не скажешь! И не надо ставить приклад на землю для заряжания и шомполом «трамбовать» пулю с зарядом. Причем весил он всего 3,5 кг, что для всадника было удобно.
Карабин Смита перед заряжанием.
А вот генерал Эмброуз Барнсайд придумал еще интереснее. В его карабине мод. 1856 года при помощи скобы-рычага от ствола отсоединялась и опускалась каналом кверху вся зарядная камора. В нее пулей вперед по отношению к стволу (!) вставлялся патрон его же конструкции, конической формы, сужающийся к задней части! Когда затвор возвращался на прежнее место, то пуля головной частью входила в ствол, а часть гильзы перекрывала место их соединения. Сама гильза была из латуни. Пуля – свинцовая, осаленная. Изюминкой конструкции было конусное углубление в донышке гильзы.
Карабин Барнсайда.
Карабин Барнсайда. Затвор открыт.

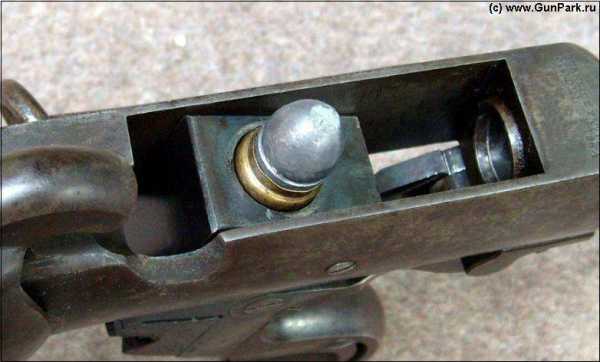

Карабин Барнсайда. Патрон в патроннике.

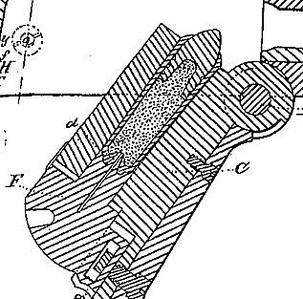

Карабин Бансайда. Схема патронника с патроном внутри.
Судя по схеме, там было отверстие, и оно должно было быть залито воском. На фотографиях отверстия не видно. Но тогда получается, что металл там был очень тонкий. Когда курок разбивал капсюль, то газы от капсюля либо выбивали восковую пробку, либо проделывали в этом углублении отверстие, через которое и происходило воспламенение заряда в гильзе. Но потом под давлением газов края этого отверстия сходились, и… прорваться назад газы уже не могли! После выстрела гильза извлекалась вручную. Эффективная дальность стрельбы у карабина Барнсайда достигала 200 ярдов, а скорость пули – 950 футов в секунду. Общая длина карабинов всех моделей составляла 56 дюймов, вес – 9 фунтов.
Патрон Галлаггера .50 (1860 – 1862 гг.).
Патрон к карабину Барнсайда.
Патрон к карабину Мейнард .50-50 (1865 г.). Как видите – только «дырка», капсюля нет.
Понятно, что это были переходные системы с патронами еще не совмещенными с капсюлем, однако они наглядно показывают ход конструкторской мысли и применение для управления затвором рычага совмещенного со скобой спускового крючка. А цель опять же одна – повысить скорострельность оружия!
Подчас это приводило к довольно оригинальным, а то и откровенно курьезным конструкциям, типа английской барабанной винтовки Нидхэма, имевшей трубчатый подствольный магазин и вдобавок еще и барабан, проворачивавшийся при помощи все того же скобы-рычага. То есть патроны из магазина поступали сначала в барабан, причем на курке у него располагался специальный «выбиватель» стрелянных гильз, удалявший их поочередно из камор одновременно с выстрелом. Гильза имела коническую форму и при этом была уже в казенной части. Поэтому она легко входила в барабан и также из него выбрасывалась. Заряжалось в эту винтовку 12 патронов, то есть это была самая многозарядная барабанная винтовка на свете (не считая карабинов Лефоше, конечно, но они заряжались шпилечными патронами).
Карабин У.Эванса.
Еще одной разработкой на пути к скорострельному и многозарядному оружию стала винтовка дантиста Уоррена Эванса с магазином в прикладе по типу архимедова винта. Затвор в ней тоже управлялся рычагом-скобой, а вот вмещала она в зависимости от модификации от 24 до 36 патронов револьверного типа. В 1868 году он получил патент на конструкцию винтовки, а в 1871-ом на затвор, который одновременно и перезаряжал ее и вращал магазин. Уже в 1873 году Уоррен вместе с братом Джорджем наладили выпуск своего «чудо-оружия» (а по тому времени оно так и было, ведь ее скорострельность достигала 30-36 выстрелов в минуту!) на заводе сельхозинвентаря, и, не смотря на скромные условия, вскоре выпустили более 12 тысяч таких винтовок. Винтовки Эванса закупал ВМФ США, причем с купленным в Америке судном, они попали и в Россию. Винтовки стали продаваться по всему миру, а в России образец поступил на вооружение императорского флота в виде карабина с креплением для штыка на стволе и под патрон .44R, но этот успех создал совершенно ненужную конкуренцию Оливеру Винчестеру. Тот выкупил у братьев их предприятие и… зарыл его, а все их патенты положил к себе в стол! Интересно, что снаряжался магазин через отверстие в прикладе, закрытое сдвижной крышкой. То есть это никаких «серьезных операций» это не требовало, а вот времени – достать каждый патрон из патронташа и вставить в магазин, наверняка нужно было не так уж и мало!

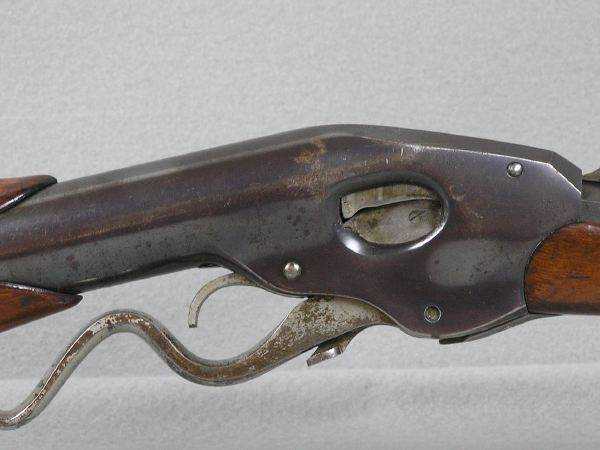

Карабин У.Эванса. Отверстие для выброса гильз пока еще открыто. Позднее его закрыли специальной крышкой, похожей на курок, и открывавшейся после каждого выстрела. Благодаря этому грязь внутри практически не попадала!
Однако скоро стало понятно, что предел скорострельности в винтовках с ручным заряжанием, скорее всего, уже достигнут. Было и еще одно обстоятельство, имевшее значение: заряжать все эти экзотические магазины было долго!
Индеец с карабином Эванса. А они понимали толк в оружии!
И тут следующий шаг к современному оружию сделал опять-таки американец, но шотландского происхождения Джеймс Ли. В 1879 году, как раз когда Винчестер покончил с фирмой братьев Эванс, он предложил на удивление простой магазин в форме прямоугольной коробки с пружиной, размещающийся на оружии под затвором. Здесь вряд ли стоит описывать его работу, поскольку она известна каждому. Важнее, что он тут же сделал под свой магазин (а он был отъемным, то есть на его перезаряжании экономилась уйма времени!) винтовку калибром 6-мм для ВМФ США. Правда, по финансовым соображениям ему пришлось уйти в компанию «Ремингтон», но фундамент он при этом заложил настолько солидный, что его имя попало в название таких двух известных английских винтовок, как «Ли-Метфорд» и «Ли-Энфильд»: «магазин Ли, нарезка Метфорда», «магазин Ли, нарезка Энфильда»!

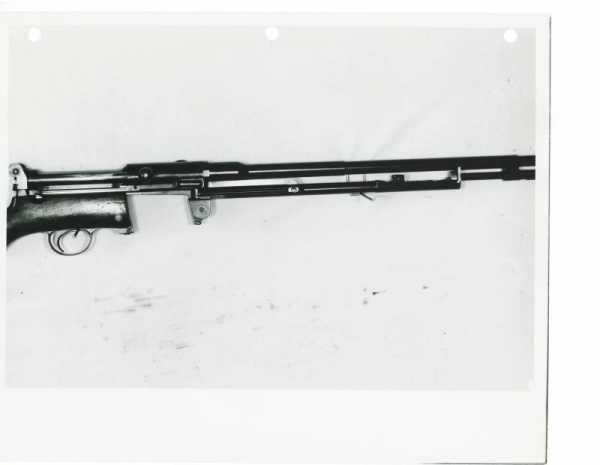

Винтовка Джеймса Ли «Нейви» (военно-морская) сегодня очень редкий образец.
Затвор винтовки Джеймса Ли «Нейви».
Изобретение магазина Ли стало началом конца подствольных магазинов, поскольку в скорости перезарядки они не могли тягаться с винтовками с его серединным магазином!
Между тем не прошло и шести лет, как все та же фирма «Винчестер» разработала свой первый карабин с неподвижным стволом и автоматической перезарядкой калибра 7-мм. Однако стрелял он в то время еще патронами с дымным порохом и на него как-то никто особого внимания не обратил: ну еще один охотничий карабин известной фирмы, ну и что? Положение стало меняться с 1886 года, когда во Франции появился бездымный порох и начал свое победное шествие по странам и континентам. Теперь можно было стрелять долго и много, не опасаясь задымления пространства вокруг себя, а главное – пороховой нагар теперь уже не так забивал подвижные части оружия, как раньше.
topwar.ru
«Великая ружейная драма США» (Винтовки по странам и континентам – 3)
Наверное, самым необычным кавалерийским карабином САСШ периода Гражданской войны Севера с Югом может считаться так называемый «Карабин Кентукки», сконструированный Луисом Триплеттом и Вильямом Скоттом из Колумбии и появившийся на американском рынке оружия в 1864-1865 гг. Калибр — .60-52. Патроны от карабина «Спенсер». Внешне вроде бы ничего особенного. Даже и не скажешь, что этот карабин имел трубчатый семизарядный магазин в прикладе. Чтобы зарядить карабин патроном из этого магазина, требовалось поставить курок на полувзвод. После этого следовало повернуть переднюю часть карабина со стволом по часовой стрелке. При этом экстрактор выталкивал из ствола пустую гильзу, при продолжении вращения до 180 ° дверка подпружиненного магазина открывалась и очередной патрон попадал в патронник. Затем ствол вращался против часовой стрелки и так происходило заряжание. Когда курок взводился полностью, «Триплетт и Скотт» был готов к стрельбе.Карабин «Триплетт и Скотт».
Карабин «Триплетт и Скотт» в процессе перезарядки.
Очень оригинальный карабин придумал Уильям Дженкс, 22 сентября 1845 г. подписавший контракт на его поставку карабинов калибра .54 для ВМС САСШ. Первые карабины были гладкоствольные, но в 1860-х гг. их переделали в нарезные. Произвели их на Спрингфильдском арсенале в количестве где-то около 4500 шт., и они тоже отметились в сражениях Гражданской войны. За свой необычный внешний вид его прозвали «Уши мула», и надо заметить, что конструкция его и вправду была даже более, чем странной. Заряжался он через отверстие в верхней части ствола. Но и задняя часть канала ствола была также открыта, но «запыживалась» своего рода «затвором» или поршнем, управляющимся расположенным сверху рычагом. Курок при этом располагался справа. Чтобы зарядить карабин, нужно было откинуть рычаг назад и вывести поршень из ствола. Затем через отверстие в стволе вложить в ствол круглую пулю и либо насыпать туда же заряд пороха при помощи специального дозатора, либо надкусить обычный бумажный патрон и опять же высыпать порох в отверстие. После этого рычаг толкали вперед, поршень шел также вперед и продвигал пулю и порох вперед до упора, то есть до тех пор, пока она не врезалась в нарезы ствола. Само отверстие при этом перекрывалось поршнем. Теперь оставалось откинуть курок, надеть на брандтрубку капсюль, прицелиться и стрелять.
Карабин Уильяма Дженкса «Уши мула»
Карабин Уильяма Дженкса – вид сверху при полностью откинутом рычаге. Хорошо виден поршень-толкатель.
Схема из патента Уильяма Дженкса, объясняющая принцип работы его карабина.
Б.Ф. Джослин сконструировал свой казнозарядный карабин .54 калибра еще в 1855 году. В 1857 году американская армия испытала 50 его карабинов, однако в то время принимать их на вооружение военные отказались из-за общего предубеждения в отношении казнозарядного оружия. Но в 1858 году ВМФ САСШ все же заказал Джослину 500 карабинов его конструкции (.58 калибра – 14,7-мм). По ряду причин Джослин в 1861 году сумел изготовить всего 200 штук. В 1861 году он переделал свой карабин под металлический патрон кольцевого воспламенения и получил заказ от Федерального департамента артиллерии на 860 таких карабинов, который был выполнен в следующем, 1862 году. В боях Гражданской войны карабин показал себя хорошо, что привело к тому, что в этом же году Джослину заказали уже 20 тысяч таких карабинов. Поставки армии САСШ начались в 1863 году, хотя до ее окончания она получила лишь половину заказанных «Джослинов». Кстати, именно ружья системы «Спрингфилд-Джослин» стали первым в Америке по-настоящему массовым «передельным оружием». Причина заключалась в том, что они имели очень простой крановый затвор и стреляли распространенными унитарными патронами калибра .56 с круговым воспламенением.

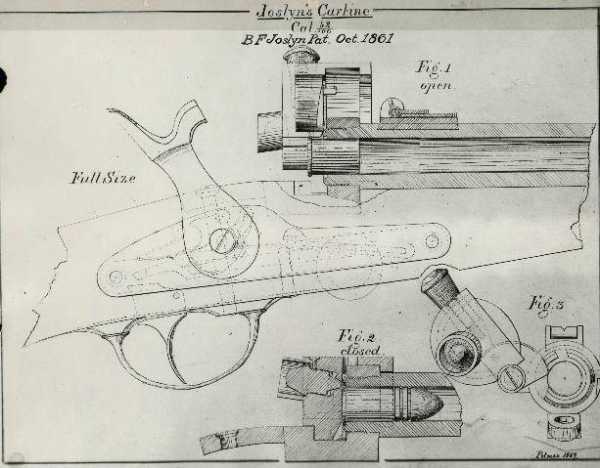

Схема устройства карабина Джослина из патента 1861 года.

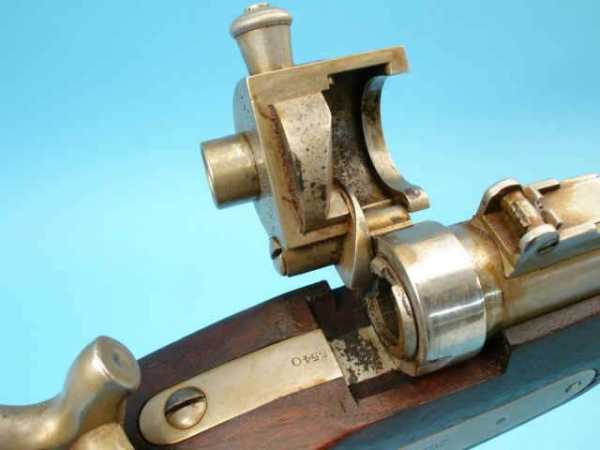

Крановый затвор казнозарядного карабина Джослина обр.1861 года.

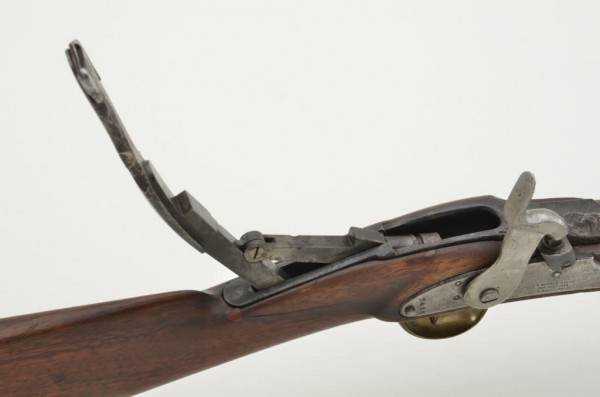

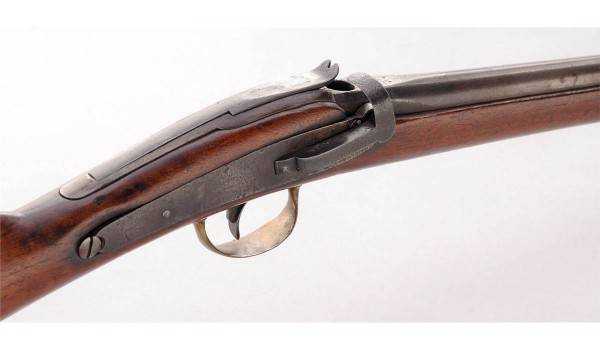

Открытый затвор казнозарядного карабина Джослина. Очень простое устройство, не так ли?
Однако очень скоро этот образец заменили винтовкой образца 1865 года или «Первой аллиновской переделкой» – названной так в честь оружейного мастера Спрингфилдского арсенала Эрскина С. Аллина. Он уменьшил калибр до .50 (12,7-мм), причем оригинальным способом: серийные стволы .58 калибра для удаления нарезов рассверливались, после чего их нагревали и вставляли в них лейнеры. Затвор на них применялся откидной – вперед-вверх, с пружинной защелкой, не дававшей ему открываться. Патрон с центральным воспламенением накалывал подпружиненный ударник, по которому бил обычный курок ударного замка, который конструктором сохранялся. Открывался затвор только в том случае, если курок ставился на полувзвод, то есть последовательность приемов заряжания для солдат оставалась в целом привычной.

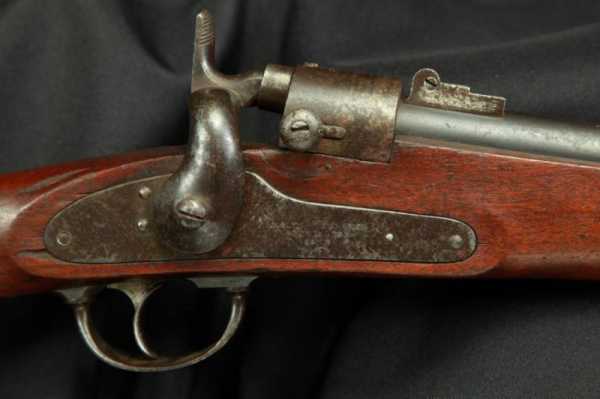

Затвор винтовки Эрскина Аллина.
[/center]

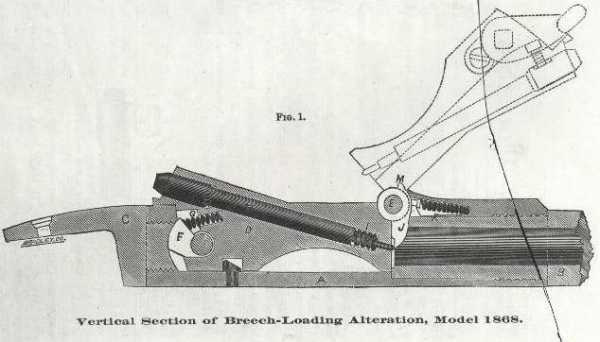

Схема устройства замка винтовки Эрскина Аллина 1868 г.
Схема из патента 1865 г.
Уже на следующий год Спрингфилдский арсенал организовал выпуск винтовки образца 1866 года или «Второй аллиновской переделки», которую производил до конца 1869 года. В ней было улучшено выбрасывание гильз, которое являлось слабым местом всех винтовок с затворами подобного устройства. Впрочем, переделочные винтовки отнюдь не залеживались в арсеналах, а почти сражу же попадали в войска, воевавшие с индейцами на Западе. Всего с использованием наличествующих запасов было изготовлено около 100 тыс. переделочных винтовок системы Аллина. Кроме того, Спрингфилдский арсенал также начал переделывать под новые патроны .50 калибра и казнозарядные винтовки системы Шарпса. А вот семизарядные винтовки Спенсера, имевшие трубчатый магазин в прикладе, из-за конструктивных особенностей ее затвора переделке не подлежали.
Карабин «Спрингфилд» мод.1868 г. Стандартное оружие американской кавалерии, с которым она потерпела поражение от индейцев в битве у Литтл-Биг-Хорна в 1876 году.
Среди всего этого изобилия карабинов (которое совсем неудивительно, поскольку в американских войсках было много кавалерии, а уж на Диком Западе только она одна и могла воевать!) карабин Мейнарда мало того, что стал одним из первых нарезных переломных образцов; он еще и довольно широко применялся обеими воюющими сторонами в гражданской войне между Севером и Югом. Патрон к нему имел необычную конструкцию: у него была металлическая гильза с порохом и пулей, но не было капсюля. Капсюль надевался на брандтрубку, а порох воспламенялся через отверстие в донце гильзы, обычно замазанное воском.
Патрон к карабину Мейнард .50-50 (1865 г.). Как видите – только «дырка», капсюля нет.

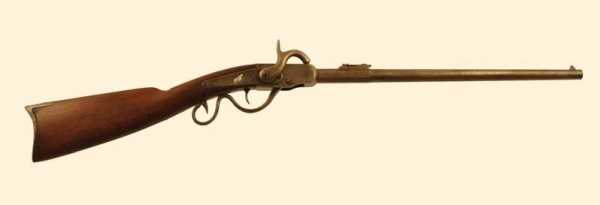

Карабин Мейнарда.
Существовало мнение, что такие гильзы можно перезаряжать множество раз и так обычно и бывало, в особенности, когда их (чаще всего этим занимались южане) вытачивали на токарных станках. Однако конструкция оказалась непродуманной. Плохо обстояло дело с обтюрацией: прорыв газов из ствола назад именно через это отверстие был довольно сильным. Случался и отбой курка газами назад, что удовольствие стрелкам тоже не доставляло. Впрочем, закончилась история с карабином Мейнарда вполне «прилично» — его просто приспособили под обычный патрон центрального боя.
Кавалерия Конфедерации с карабинами Мейнарда. Рис. Л. и Ф. Функены.
В 1858 году Джеймс Х. Мерилл из Балтимора также запатентовал свой карабин калибра .54. В первом варианте использовались бумажные патроны, но в 1860 году появилась вторая модель уже под металлическую гильзу. Первоначально его карабин рассматривали как спортивное оружие, поскольку он отличался точной стрельбой, при тщательном уходе был очень надежен, но имел довольно сложный механизм, а его детали не были взаимозаменяемыми. Его активно использовали обе стороны, так как в начале Гражданской войны конфедератам удалось захватить большое количество карабинов Мерилла и они вооружили ими кавалерийские полки штата Северная Вирджиния. Южанам, не избалованным современным оружием, он нравился, но более щепетильные северяне считали, что механизм карабина слишком уж хрупкий. Поэтому к 1863 году их убрали из армии САСШ. Выпускались также винтовки Мерилла, но сделали их всего 800 штук.
Карабин Мерилла – затвор закрыт.
Карабин Мерилла – затвор открыт.
Достаточно широкое распространение в армии северян получил и карабин Гилберта Смита; его поставляли сначала во флот, а затем стали вооружать им кавалеристов и артиллеристов. Патент на него он получил 23 июня 1857 года, но в массовое производство, как и многие другие образцы, он пошел лишь во время войны. Ствол у него переламывался по принципу охотничьего ружья. Оружие в целом получилось неплохим, но очень зависело от качества выделки. При плохом имел место прорыв газов через щели патронника. Необычным у Смита был и патрон: и пуля, и пороховой заряд находились внутри каучукового цилиндра! В войска северян попало около 30 000 штук карабинов Смита под патроны .50 калибра.
Казнозарядный карабин Смита обр.1857 года.
Однако самый необычный карабин в эти годы создал, пожалуй, Джеймс Дюрелл Грин. Внешне он мало чем отличался от своих ровесников, но вот устройство его было по-настоящему необычно. Под его стволом находился цилиндр, на котором находилась двойная муфта, и если первая охватывала этот цилиндр, то вторая – ствол. На самом стволе тоже была надета фута, причем ствол свободно проворачивался в обеих муфтах. Крепление ствола осуществлялось двумя Г-образными зажимами, обозначенными на рисунке из патента буквами «М». В них при повороте ствола входили два выступа, находившиеся в его задней части.

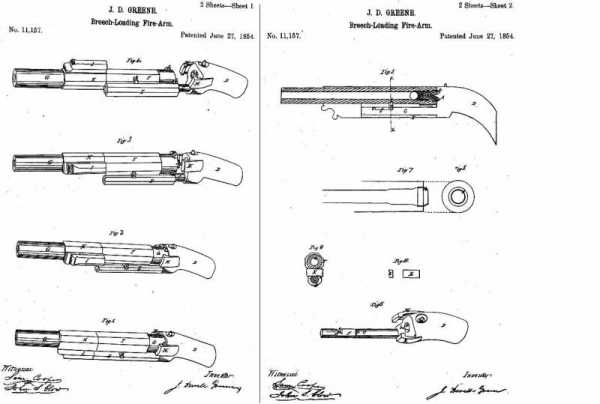

Схема устройства карабина Грина из описания патента.
Спусковых крючков у этого карабина было два. После нажатия на передний ствол все муфты расцеплялись, ствол отходил вперед, после чего откидывался вправо. Теперь в ствол вставлялся обычный бумажный патрон.
При своем обратном ходе ствол запирался в исходном положении, и к тому же, сдвигаясь назад, он еще и смещал патрон к шпильке в казенной части затворного механизма, которая прокалывала оболочку патрона, и газы от капсюля попадали к пороховому заряду. Карабин имел длину всего 837 мм, при длине ствола 457 мм, массу 3,4 кг и калибр .55 (14 мм). Скорость пули составляла 305 м/с, что было по тому времени очень неплохо. Военных очень подкупали бумажные патроны, но они… легко портились и отсыревали. Всего в период 1859-1860 гг. фирмой «Уотерс Армори» в Массачусетсе было выпущено около 4000 – 4500 таких карабинов. 1500 было распродано в США, однако в армию попало всего 900 штук. Остальные карабины продали в Россию. Интересно, что стандартной нарезки у карабина нет. Вместо него – овальный канал ствола – система нарезки Ланкастера. И это была первая подобная конструкция, принятое на вооружение в американской армии.
Похожей на эту систему была разработку Джеймса Пэриса Ли, но его карабинов выпустили очень мало.
В годы войны Севера и Юга был известен и так называемый «Союзный карабин» .52 калибра, разработанный Эдвардом Гвином и Абнером К. Кэмпбеллом, Гамильтон, Огайо, также относившийся к капсюльным системам. Производился он с 1863 до 1864 год и стал преемником карабина «Космополитен», выпускавшегося на том же предприятии. Для перезаряжания оружия использовалась спусковая скоба змеевидной формы, которой открывалась казенная часть ствола, но никакого магазина не предусматривалось, а патрон использовался обычный, бумажный.
«Союзный карабин»
Нью-йоркская компания Эбенцера Старра была известна своими револьверами, успешно конкурировавшими даже со знаменитыми кольтами. Старр с большим вниманием относился ко всем новинкам оружейной техники и постоянно улучшал свои образцы. В 1858 году он разработал карабин, в котором сочетались лучшие качества систем Шарпса, Смита и Бернсайда. И который отличался хорошей меткостью при относительной невысокой стоимости его производства. Хотя «шарпс» все равно стрелял немного точнее, в гражданскую войну из-за нехватки оружия пригодился и «старр», который сразу приняли на вооружение. Только с 1861 по 1864 год было изготовлено более 20 000 экземпляров. Образец 1858 года заряжался патронами с бумажной и льняной оберткой в течение всей войны. Но в 1865 году правительство заказало компании 3000 «старров» под металлические патроны, которая затем выпустила еще 2000 карабинов этой версии. Так обстояли дела в годы войны, однако после нее компания Старра уже не смогла конкурировать со знаменитым Винчестером и уже в 1867 году прекратила существовать.
Казнозарядный карабин Старра модели 1858 года.
Еще со времен войн с семинолами, столь красочно описанных в романе Майн Рида «Оцеола, вождь семинолов», в САСШ наблюдался повышенный интерес к винтовкам и карабинам с барабанными магазинами. Простейшим способом превратить револьвер в тот же карабин — было приделать к нему приклад и удлинить ствол.
Револьверный карабин «Ле-Ма»
Но были и отдельные оригинальные разработки, к револьверам не относящиеся, например, карабин «Манассас» образца 1874 года, двойного действия, калибра .44, сконструированный оружейником Потифаром Хауэллом. Интересно, что данный карабин можно считать непосредственным предшественником знаменитого… «нагана», поскольку в нем применялась система надвигания барабана на ствол с целью предохранения от прорыва газов и длинные латунные патроны с утопленной пулей – полный аналог более поздних нагановских! Сам Хауэлл, получивший на свою разработку патент, называл ее системой «двойного газового уплотнения». Было выпущено несколько образцов данного вида оружия, но армия им не заинтересовалась вследствие его дороговизны.
Револьверный карабин «Манассас».
Некоторые проекты поражают своей оригинальностью. Например, патент Морриса и Брауна от 1869 года, взглянув на который, нетрудно заметить, что барабанный механизм в нем неподвижен, а скрытый в ложе курок (приводимый в действие скобой-рычагом), ударяет по капсюлям особой вращающейся насадки, расположенной позади барабанного магазина. При выстреле круглая пуля двигалась сначала по наклонному каналу (!) от барабана к стволу, и лишь затем попадала уже в сам ствол. То есть дважды за время выстрела изменяла направление движения. Конечно, такая система вполне работоспособна. Но… не при той точности обработки сопрягаемых металлических поверхностей, которая существовала в то время.
Схема барабанного карабина Морриса и Брауна.
И как вывод, задумаемся о той головной боли, которую доставляло снабжение всего этого «арсенала» в годы Гражданской войны в САСШ. Вот уж поистине была драма, так уж драма…
Продолжение следует…
topwar.ru
Выставка стрелкового оружия в Кобленце » Военное обозрение
Данная выставка является частью экспозиции военно-технического музея Бундесвера в Кобленце, на ней представлены как эксперементальные, так и серийные образцы стрелкового оружия XVI — XXI веков. Выставка действительно является уникальной, многие образцы существуют в мире в единственном экземпляре. Я там сделал довольно много фотографий и чтоб ничего не пропустить, выложу их в нескольких постах.
1. Вход на выставку. Она находится на третьем этаже и многие посетители, после просмотра всей огромной экспозиции музея, пропускают её или уделяют выставке недостаточно внимания, хотя она по праву является жемчужиной всего музея.

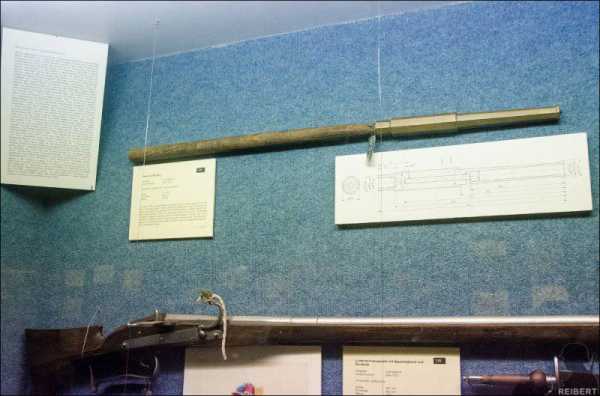

2. Реплика пищали XIV века.

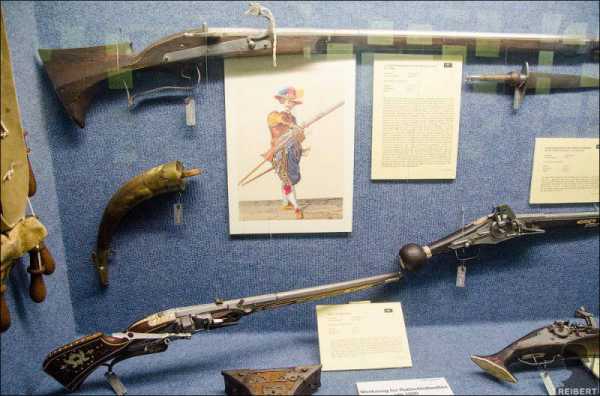

3. Фитильное ружье с багинетом (1635) и пистолет с колесцовым замком (1600).

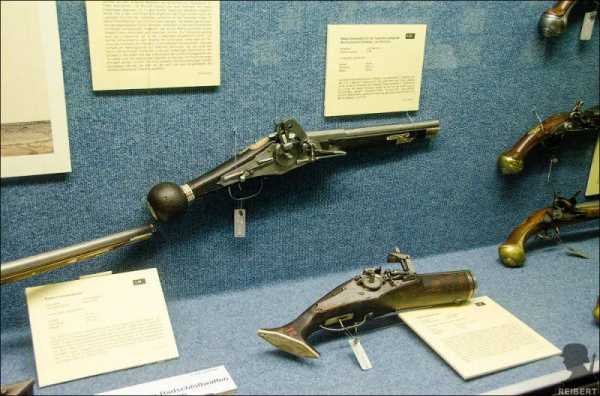

4. Пистолет с колесцовым замком для конной гвардии саксонского курфюрста Кристиана I (1598) и снизу массивный дробовой пистолет (1650).
5. Прусские и саксонские кавалерийские пистолеты с кремневыми замками первой половины XVIII века.

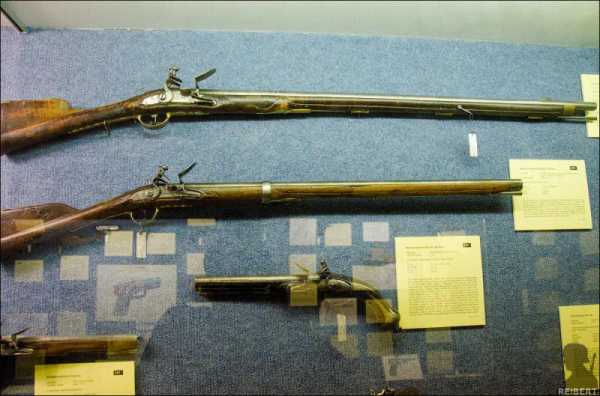

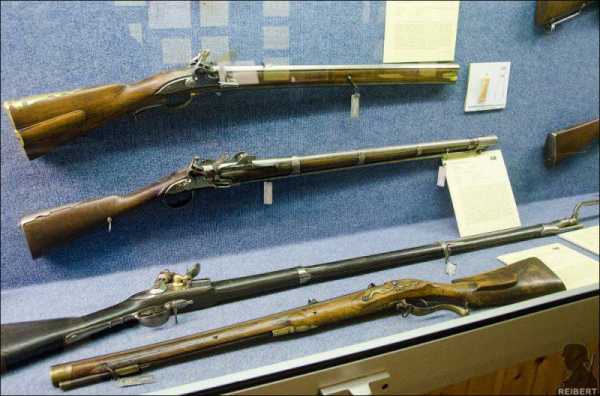

6. Кремнёвые ружья, сверху двухствольное (1765), ниже австрийское обр. 1771 года.

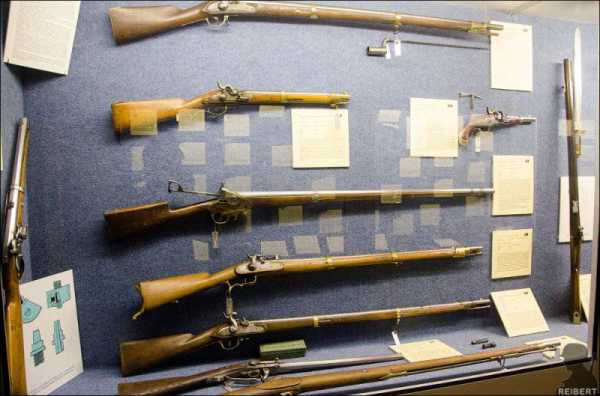

7. Сверху прусское пехотное ружье средины XVIII века, ниже прусский гусарский карабин (1750) и саксонский кавалерийский пистолет М1763.
8. Прусские ружья М1801 и М1819 соответсвенно.

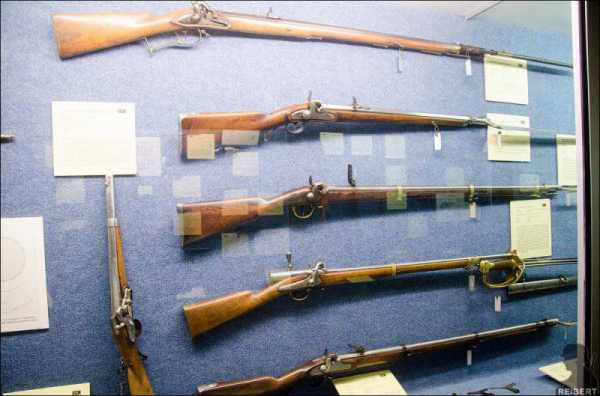

9. Образцы капсюльных ружей.

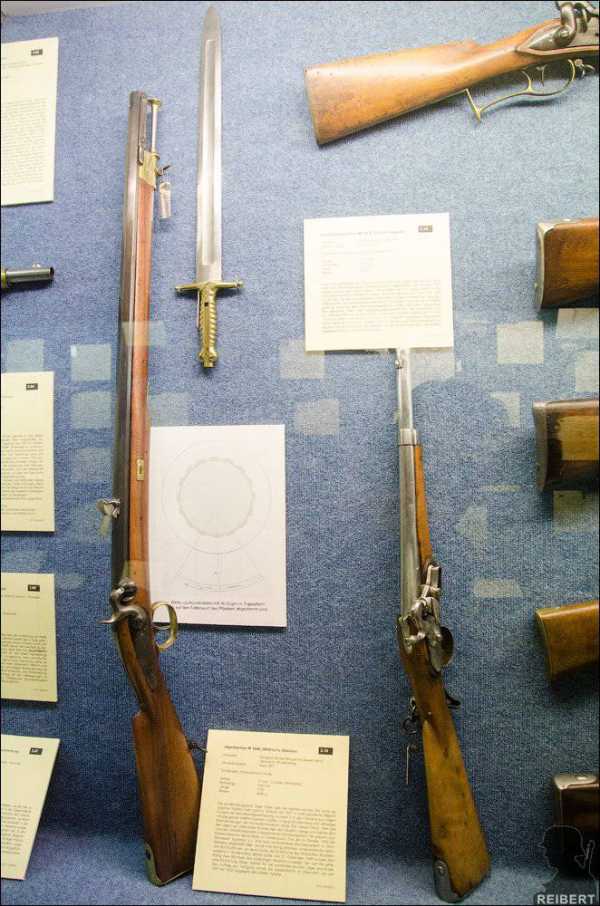

10. Вюртембергский нарезной штуцер М1846 с тесаком и справа австрийский кавалерийский карабин М1851 системы Августина.
11. В центре интересное казнозарядное ружье с возможностью пристегивать палаш в качестве штыка.

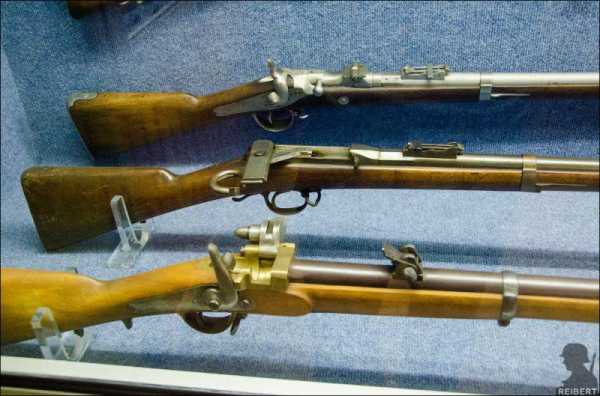

12. Образцы казнозарядных винтовок, слева направо: немецкая системы Пилона (1853), США (1864) и саксонский кавалерийский карабин М1865.

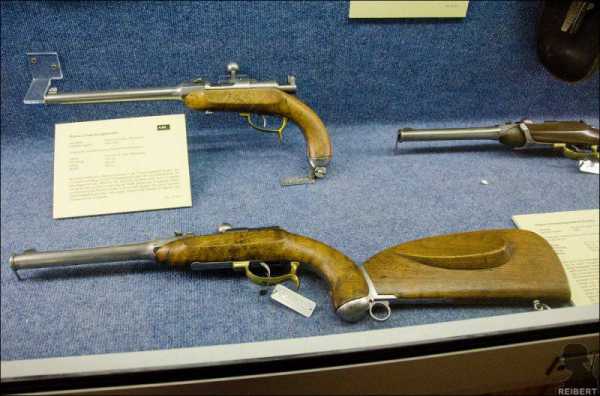

13. Казнозарядные пистолеты системы Дрейзе обр. 1855 и 1856 гг., последний с отстегивающимся прикладом.
14. Игольчатые винтовки системы Дрейзе (М1845, М1851 и М1858), и образцы затвора и бумажного патрона.
15. Экспериментальный пистолет с затвором в виде рукоятки (1856).

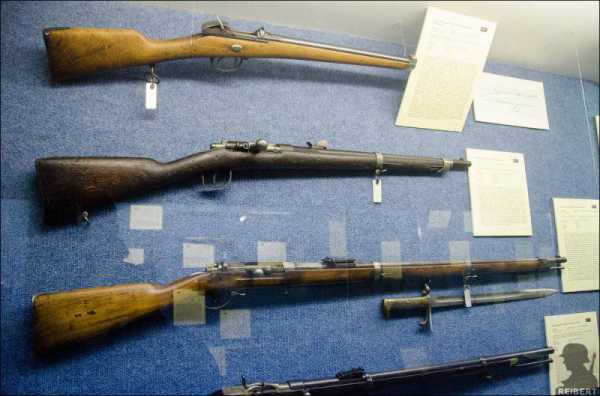

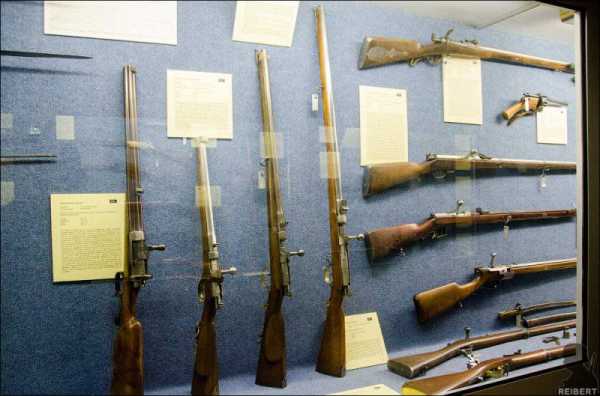

16. Прусские ружья и карабины второй половины XIX века.

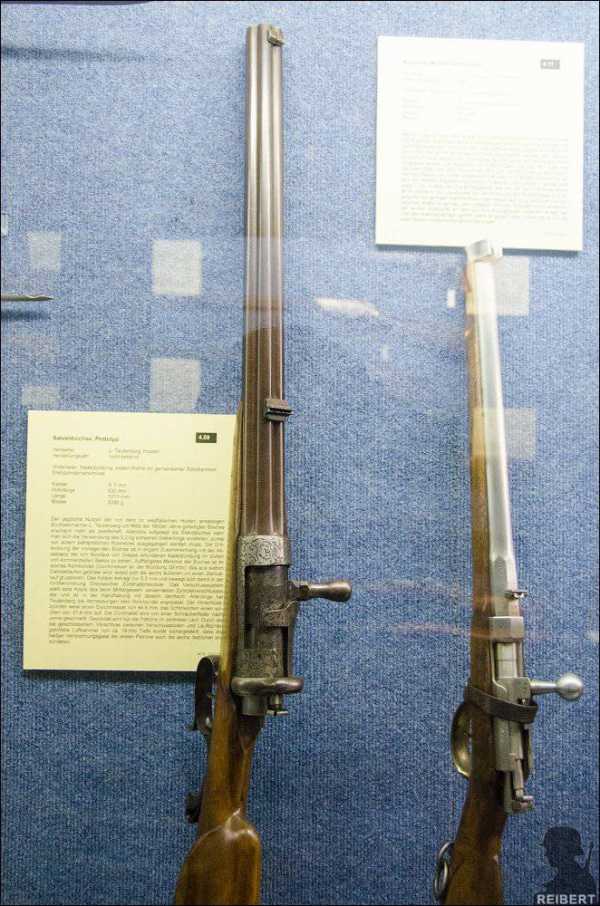

17. Экспериментальная многоствольная казнозарядная винтовка XIX века.
18. В центре — прусский егерский карабин М1865, снизу — прототип многозарядной винтовки с барабанным магазином.

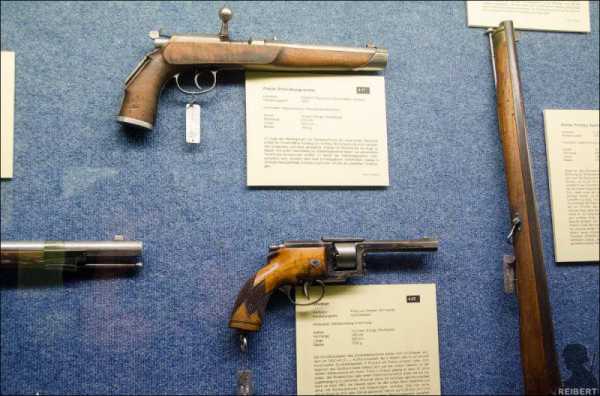

19. Сверху затворный пистолет производства Королевской баварской оружейной фабрики (1864), снизу
10,2-мм револьвер системы Дрейзе.

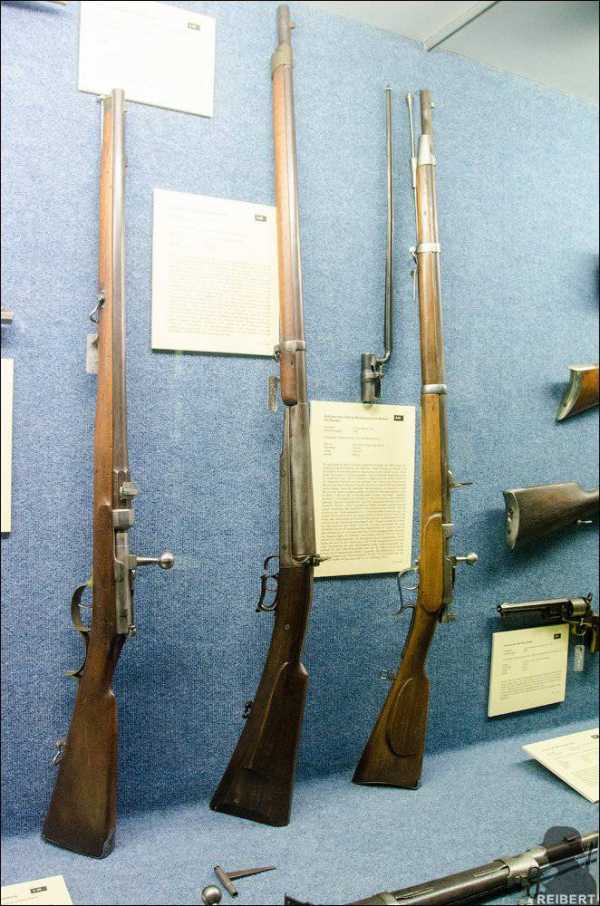

20. Слева направо: прусской сапёрная винтовка М1869, протопит переломного ружья системы Гердеса и прототип пехотного ружья система Гаенеля.
21. Французский револьвер 2-й модели системы Ле Мата (1856) и британский армейский револьвер системы Керра (1858).
22. Гравированный британский револьвер М1856 системы Трантера.

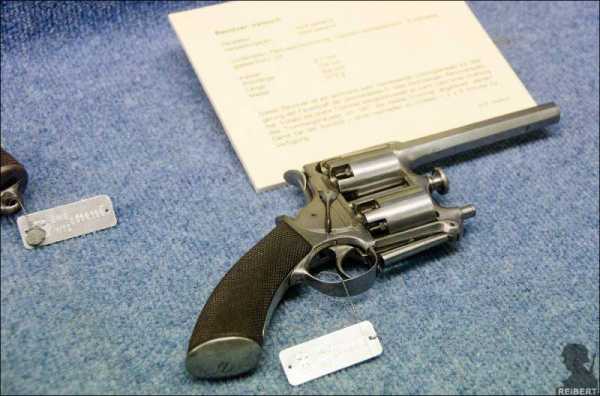

23. Экспериментальный револьвер средины XIX века с двумя перекидными барабанами.

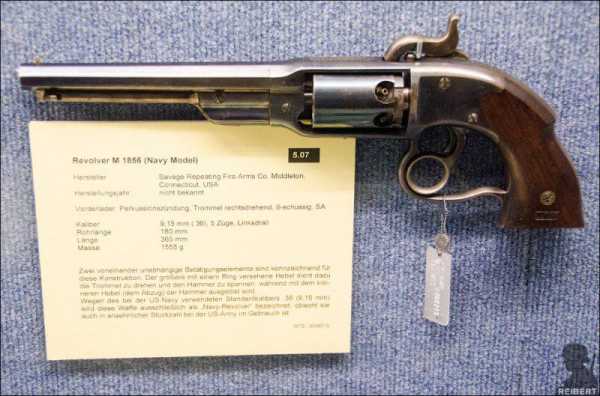

24. Американский капсюльный морской револьвер М1856 с кольцом под спусковым крючком для взвода курка.

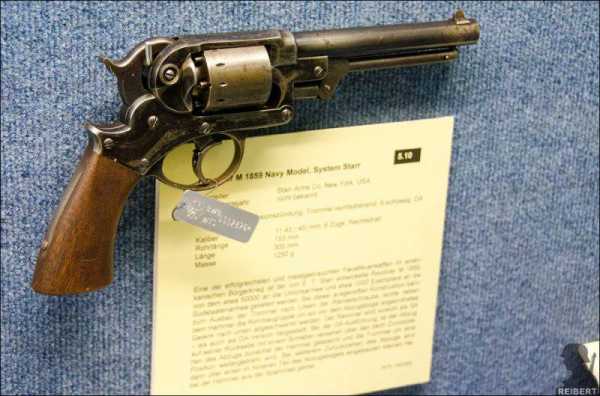

25. Американский морской револьвер М1859 системы Старра.

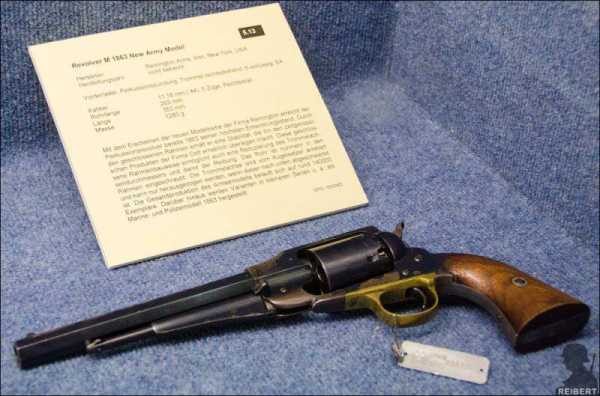

26. Американский армейский револьвер М1863 системы Реммингтона.

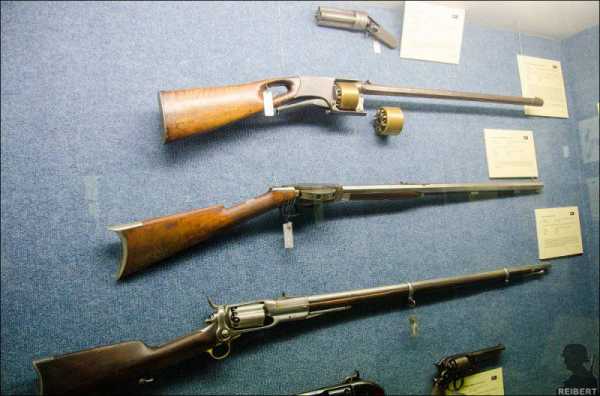

27. Прототипы револьверных винтовок, сверху вниз: системы Расмуссена, системы Кохрана (США) и системы Кольта (США).

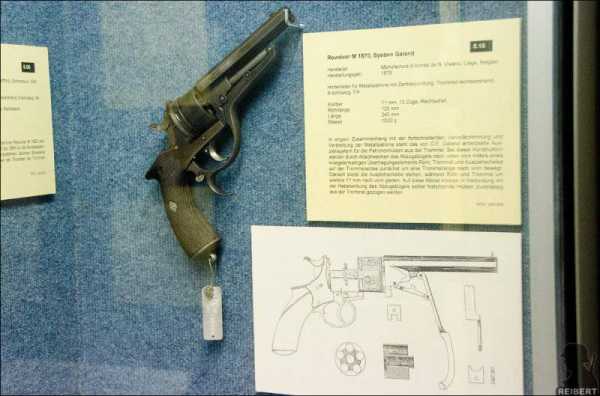

28. Бельгийский револьвер М1870 системы Галанда.

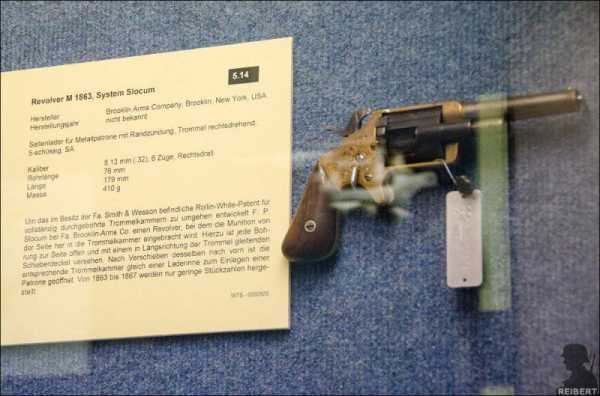

29. Американский револьвер М1863 системы Слокума с боковым заряжением барабана.

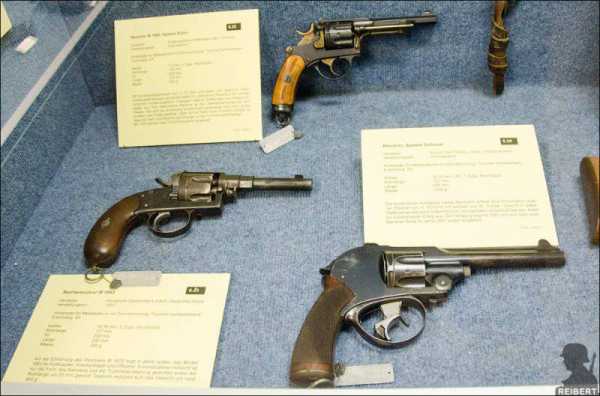

30. Слева немецкий армейский револьвер М1883, сверху швейцарский револьвер М1882 системы Рубина, снизу интересный британский револьвер со спусковой скобой под два пальца системы Шлунда.

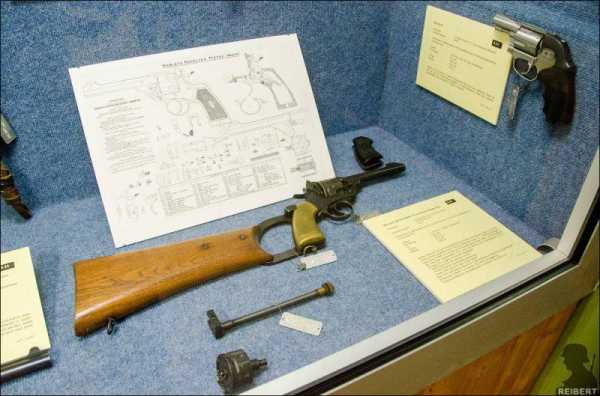

31. Британский основной револьвер ПМВ системы Веблей и Скотт M1915 Mark.VI с пристегивающимся прикладом.

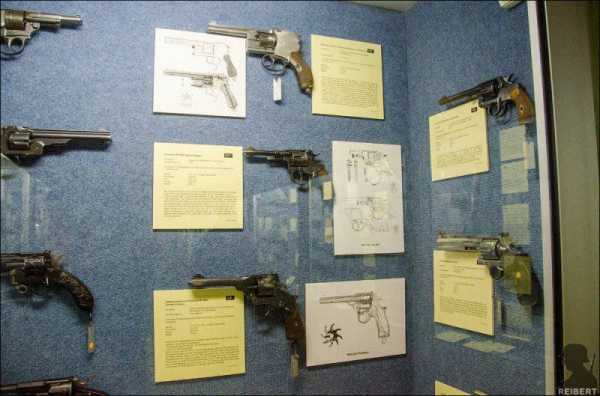

32. Сверху британский экспериментальный револьвер с закрытым курком системы Диманца для румынской армии, ниже револьвер системы Нагана.
33. В левом ряду сверху вниз: французский револьвер М1873 системы Шамело-Дельвинь, револьвер для русской армии системы Смитт-Вессен (кстати, он производился в Германии), револьвер М1878 системы Маузера «Зиг-Заг» и немецкий армейский револьвер М1879.

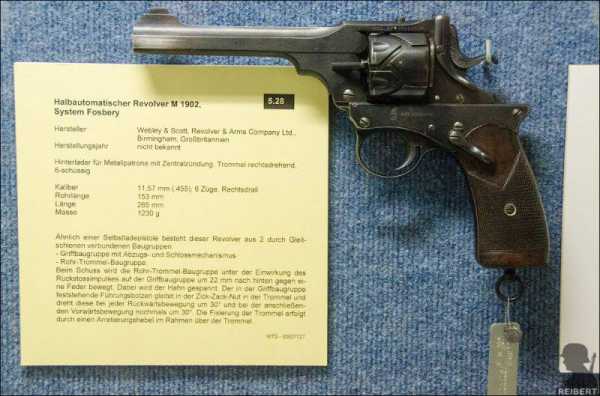

34. Британский полуавтоматический ревльвер М1902 системы Фосбери, благодаря специальной системе улавливания отдачи и пазам на барабане, стрельба из револьвера велась автоматически, курок нужно было взвести только перед первым выстрелом.
35. Варианты затворов для казнозарядных винтовок, сверху вниз: бельгийская винтовка М1867 системы Альбини-Брендлина, бельгийская экпериментальная винтовка системы Депреца (1855), русская винтовка обр. 1858 года системы Крнка.

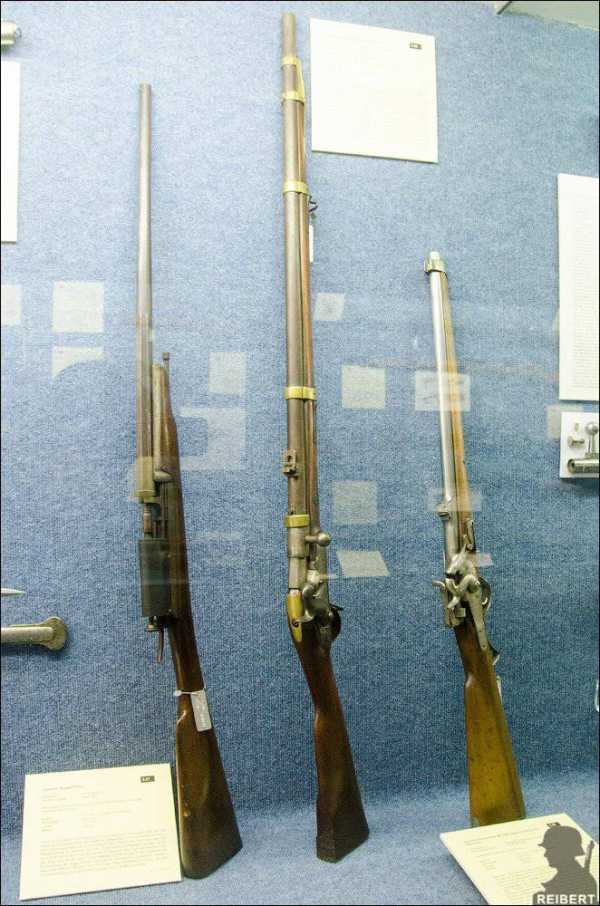

36. Капсюльные ружья, сверху вниз: американский карабин М1862 системы Джослима, карабин М1863 системы Шарпса-Лоуренса, и пехотная винтовка М1848/65 системы Снидера для армии Дании.

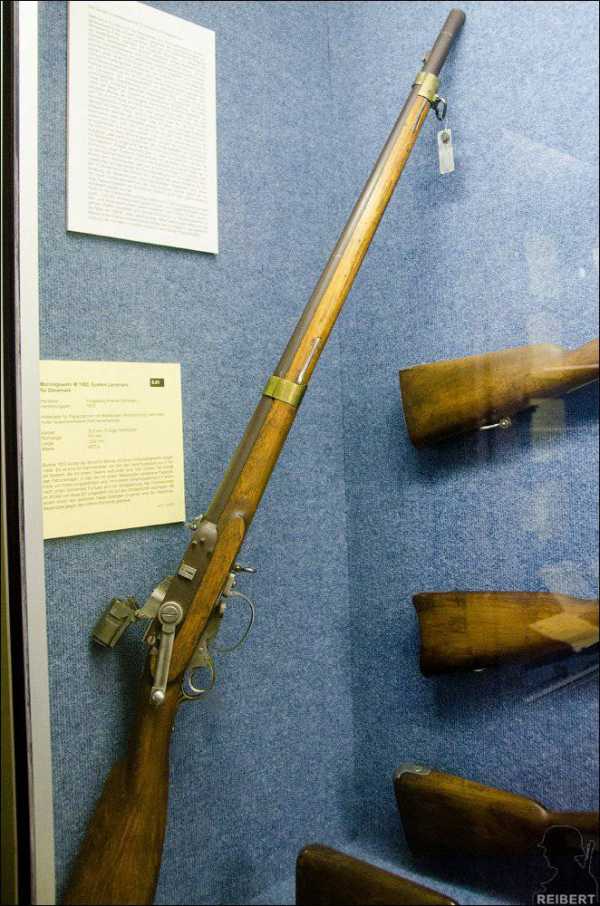

37. Норвежская морская винтовка М1853 системы Ландмарка для армии Дании.
38. Сверху вниз: бельгийский кавалерийский карабин М1869 системы Вердера для баварской армии, нидерландский карабин М1871 системы Беамонта и винтовка М1871 системы Маузера со штыком.
39. Еще два образца казнозарядных винтовок и два пистолета, слева Маузер С-77 и справа экспериментальный 14-мм пистолет системы Зуля Шилинга (1878).
40. Слева артиллерийский карабин М1874 системы Гра со штыком, справа шведская пехотная винтовка М1867 системы Реммингтона.

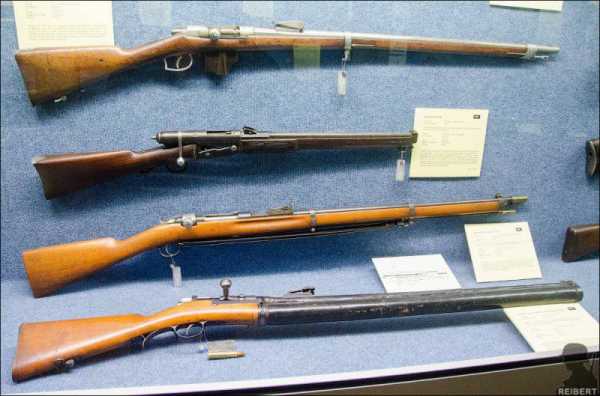

41. Первые образцы магазинных винтовок, сверху внизу: нидерландская винтовка М1872 системы Беамонта, швейцарский переломный карабин М1878, шведская винтовка М1881 системы Ярмана с магазином под стволом и австрийская экспериментальная винтовка Верндля М1879 с барабанным магазином под стволом.
42. Американский пистолет М1854 «Волканик» с подствольным магазином, и аналогичные по конструкции винтовки Генри (1860) и Винчестера М1873.

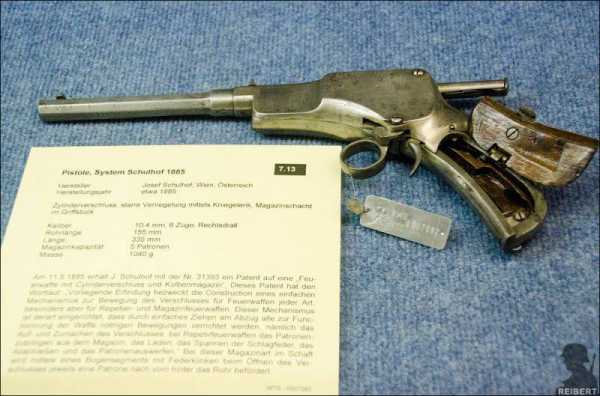

43. Австрийский пистолет М1885 системы Шульхофа, перезаряжался передергиванием кольца.

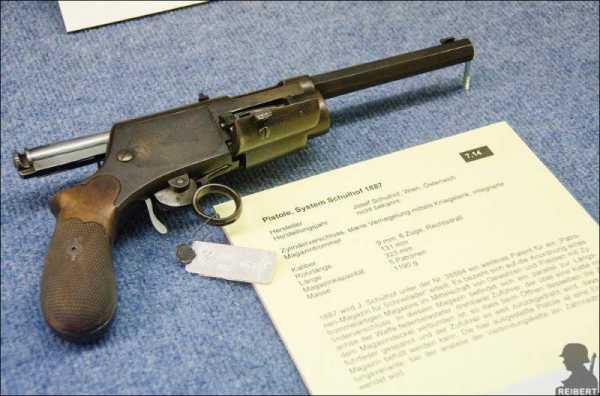

44. Более поздняя модель М1887 пистолета Шульхофа с подствольным магазином.
45. Одна их экспериментальных моделей пистолета Шульхофа.
46. Образцы магазинных винтовок, сверху вниз: французская винтовка М1884 системы Гра с подствольным магазином, американская винтовка М1871 системы Эванса с магазином в прикладе и винтовка Манлихера М1886 с коробчатым магазином, ставшим впоследствии классическим.

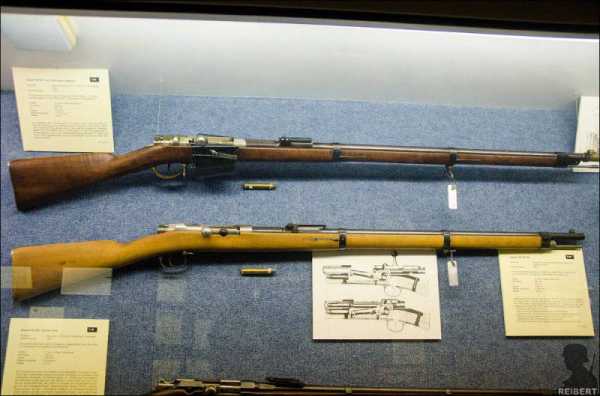

47. Немецкие магазинные винтовки: системы Маузера М1871 с U-образным магазином, армейская винтовка М1871/84 с подствольным магазином и образцы патронов к ним.

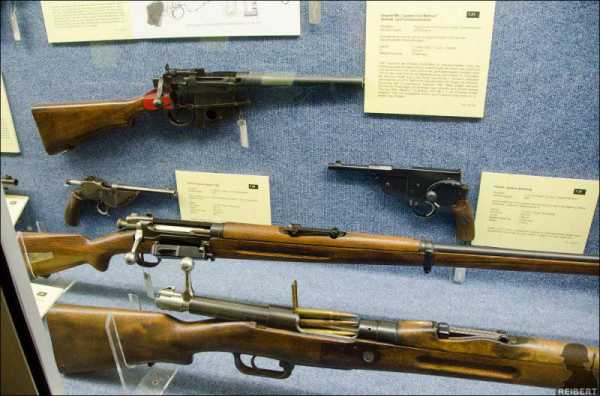

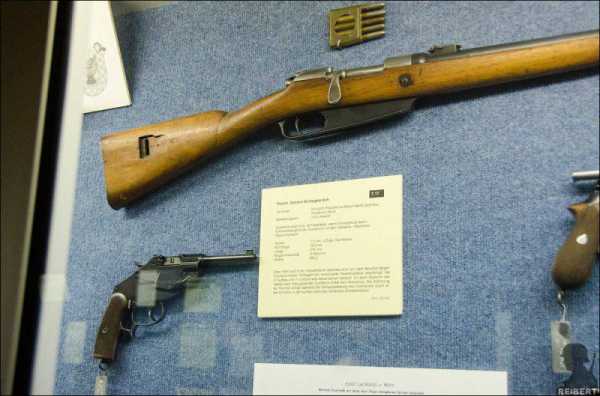

48. Учебный макет британской винтовки Mk.I системы Ли-Метфорда и пистолеты, слева системы Биттнера (1893, Чехословакия), справа системы Шиллинга (1893, Германия).
49. Австрийские самозарядные пистолеты системы Лаумана (1891) и системы Шонбергера (1894).
50. Пистолет системы Шлегельмильха, изготовленный на Прусской Королевской оружейной фабрике в Шпандау, всего было изготовлено около 20 образцов в 1891/92 для армейских тестов, в настоящие время известен ещё только один такой пистолет, другой версии. Сверху карабин системы Маузера М1888 в котором была использована затворная группа разработки Шлегельмильха.
topwar.ru
Самозарядная винтовка Farquhar-Hill (Великобритания) » Военное обозрение
Далеко не все разработки в области самозарядного и автоматического оружия, появившиеся в начале прошлого века, можно было считать удачными. Не имея должного опыта, конструкторы-оружейники были вынуждены самостоятельно придумывать и проверять новые варианты автоматических механизмов. В результате значительно число образцов того времени, по современным меркам, выглядит странно из-за излишней сложности или применения недостаточно эффективных принципов работы. Тем не менее, даже такие системы могли стать предметами заказов армий. Любопытным примером не слишком удачного оружия, все же сумевшего заинтересовать потенциального заказчика, может считаться британская самозарядная винтовка Farquhar-Hill.Это оружие получило название по фамилиям своих создателей. В начале XX века британские конструкторы Мобрей Дж. Фаркуар и Артур Х. Хилл занялись изучением проблемы создания самозарядного оружия. Вскоре они разработали свой собственный вариант автоматики, который был запатентован в 1908 году. Первый вариант самозарядной винтовки Фаркуар-Хилл, который, однако, не проверялся на практике, подразумевал использование отдачи ствола с длинным ходом в сочетании с некоторыми необычными механизмами.
Главной особенностью оружия, предложенного британскими конструкторами, было отсутствие прямой связи подвижного ствола с механизмами, отвечающими за перезарядку. После выстрела ствол должен был уходить назад, не расцепляясь с затвором, а затем они вместе возвращались обратно. При движении ствола и затвора назад должно было происходить сжатие буферной пружины, которая блокировалась в максимально сжатом положении. Только после возврата ствола в крайнее переднее положение под действием отдельной возвратной пружины должна была происходить разблокировка буферной пружины. После этого она осуществляла отпирание ствола, перемещала затвор и производила перезарядку.
Общий вид винтовки с установленным магазином. Фото Historicalfirearms.info
Предложенная в 1908 году система автоматики могла решать поставленные задачи, самостоятельно перезаряжая оружие. В то же время, такая система оказалась слишком сложной и вряд ли могла показывать требуемую надежность. По этой причине М.Дж. Фаркуар и А.Х. Хилл отказались от изготовления опытного образца, его испытаний и доводки. Было решено продолжить работу над перспективными системами автоматики и искать систему с приемлемой надежностью. В некоторых источниках упоминается, что конструкторы все же изготовили и проверили образец винтовки, работающий на энергии отдачи, однако достойных доказательств существования такой системы пока нет.
В 1911 году конструкторы-оружейники вновь подали заявку на получение патента. На этот раз предметом патента было самозарядное оружие, использующее автоматику на основе газового двигателя. Одновременно с этим новый проект сохранил характерную черту своего предшественника в виде блока буферной пружины. Применение этой системы и некоторых других необычных решений привело к формированию нестандартного облика оружия, имеющего интересные отличия от существовавших в то время образцов.
Необычная автоматика сказалась на общем облике перспективной винтовки. Сохраняя общую компоновку, «традиционную» для винтовок того времени, этот образец должен был иметь нехарактерную форму отдельных деталей. Кроме того, предлагались новые решения, касавшиеся эргономики.
Основной деталью оружия была ствольная коробка большой длины, часть которой фактически представляла собой съемный кожух, прикрывающий ствол и газовый двигатель. Из-за нестандартной системы автоматики с буферной пружиной коробка имела длинную переднюю часть, внутри которой помещался казенник ствола. Спереди к этой части ствольной коробки предлагалось крепить перфорированный кожух, прикрывавший некоторые детали автоматики и часть ствола. Задняя часть ствольной коробки, скреплявшаяся с деревянным прикладом, имела сравнительно малые высоту и ширину. Такая особенность оружия была связана с оригинальной конструкцией затвора. В средней части ствольной коробки, под затвором в его нейтральном положении, имелось приемное устройство для магазина.
Вид на левую сторону винтовки, магазин снят. Фото Historicalfirearms.info
Винтовка Farquhar-Hill должна была использовать патрон типа .303 British (7,7х57 мм R). Был разработан нарезной ствол длиной 686 мм (89 калибров) калибра 7,7 мм с патронником необходимого размера. Ствол жестко закреплялся в ствольной коробке. В нижней стенке ствола, в его передней трети, предусматривалось газоотводное отверстие, соединявшееся с газовой каморой.
Под стволом находилась трубка с газовым поршнем длинного хода. Поршень был связан с двумя пружинами, отличавшимися характеристиками. Использовалась менее мощная возвратная пружина, предназначенная для перемещения поршня в нейтральное положение, а также более сильная буферная, отвечавшая непосредственно за перезарядку оружия.
Под казенной частью ствола помещались буферная пружина и ее механизмы оригинальной конструкции. Пружина оснащалась двумя защелками на обоих концах, которые могли входить в зацепление с канавками на внутренней поверхности ствольной коробки. Задачей защелок была фиксация переднего или заднего конца буферной пружины в требуемом положении на том или ином этапе цикла перезарядки. Своей задней частью буферная пружина контактировала с затворной рамой.
Проектом Фаркуара-Хилла предусматривалось использование затворной группы необычной конструкции. Сам затвор мог вращаться внутри своей рамы, взаимодействуя с направляющей на ее внутренней поверхности, и запирал ствол при помощи набора боевых упоров. Внутри затвора имелся подвижный ударник. Затворная рама была выполнена в виде продолговатой детали переменного сечения с рукояткой перезарядки на правой стороне. Затворная рама буквально надевалась на заднюю часть ствольной коробки и могла перемещаться по ее внешним направляющим. Кроме того, внутри ствольной коробки находились выступы рамы, предназначенные для взаимодействия с буферной пружиной. Внутри задней части ствольной коробки располагалась собственная возвратная пружина затвора. Интересной особенностью новой винтовки было использование затворной рамы в качестве подвижной крышки ствольной коробки, прикрывающей внутренние механизмы.
Принципиальная схема автоматики. Рисунок Alternalhistory.com
Ударно-спусковой механизм винтовки должен был строиться по курковой схеме и располагаться внутри передней части деревянного приклада. При нажатии на спусковой крюков производилась разблокировка курка, который под воздействием собственной боевой пружины бил по ударнику затвора. Имелся неавтоматический предохранитель.

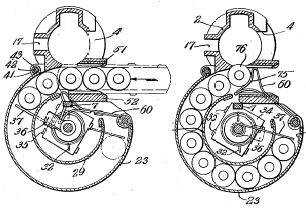

Винтовка должна была использовать специально разработанные для нее барабанные магазины емкостью 19 патронов. Магазин представлял собой изделие в форме усеченного конуса с пружинящими пластинками на обоих основаниях. С помощью этих деталей, входящих в зацепление с выступами на винтовке, магазин должен был удерживаться на своем месте. Любопытной особенностью магазина было оригинальное удерживающее устройство, позволявшее исключить выпадение патронов, а также компенсировать сравнительно большую силу пружины толкателя.
На задней стенке магазина, справа от оси, имелся рычажок, управлявший специальным стопором. При поднятом стопоре в магазин нельзя было помещать патроны, но и выпасть они не могли. Отведя стопор, можно было помещать в магазин патроны. После установки магазина на винтовку также следовало освобождать патроны для выполнения подачи внутрь оружия.
Винтовка получила традиционные для того времени прицельные приспособления в виде мушки на дульной части ствола и рамочного прицела, установленного на заднем срезе ствольной коробки. В транспортном положении он укладывался поворотом назад и вниз, для ведения огня – поднимался вверх. Имелась возможность менять положение целика в соответствии с дистанцией ведения огня.
Ствол и автоматика при снятом кожухе. Фото Forgottenweapons.com
По причине использования длинной металлической ствольной коробки, состоящей из нескольких частей, перспективная винтовка Farquhar-Hill получила сравнительно простую деревянную фурнитуру. Сзади к ствольной коробке должен был крепиться деревянный приклад с пистолетным выступом. Для более удобного удержания оружия приклад имел переднюю часть в виде секции стандартной винтовочной ложи, доходившую до приемного устройства магазина. Цевье не предусматривалось. В то же время, для удобного удержания двумя руками винтовка получила переднюю вертикальную рукоятку. Рукоятка ввинчивалась в отверстия на нижней поверхности передней части ствольной коробки. Наличие нескольких подобных отверстий позволяло стрелку выбрать наиболее удобное для него положение рукоятки.
Транспортировать оружие предлагалось при помощи ремня. Антабки для него помещались на передней части кожуха ствола (слева) и на нижней поверхности приклада.
Винтовка конструкции М.Дж. Фаркуара и А.Х. Хилла имела общую длину порядка 1040 мм и весила без учета патронов около 6,6 кг. Использованная автоматика позволяла вести огонь с технической скорострельностью до 700 выстрелов в минуту. Показатели дальности стрельбы и основные огневые характеристики были на уровне других систем под патрон .303 British.
Винтовка Farquhar-Hill обр. 1911 г. должна была отличаться от других образцов того времени рядом характерных черт. К примеру, процесс снаряжения барабанного магазина требовал постоянно включать и отключать стопорный механизм. Таким образом, при заполнении магазина следовало застопорить механизмы, затем поместить патрон в верхнее окно, а после этого передвинуть управляющий рычажок в положение «открыто» и вернуть в исходную позицию. Те же манипуляции требовалось проделать и в случае с остальными 18 патронами.
Ствольная коробка и приемное устройство магазина. Затвор отведен назад. Фото Forgottenweapons.com
Перед установкой магазина следовало потянуть за рукоятку затворной группы и отвести ее в заднее положение, где она задерживалась деталями УСМ. Только после этого в оружие можно было вставить магазин, после чего требовалось вновь отключить стопор последнего. Освобожденный патрон под действием пружины магазина поднимался в ствольную коробку, а на его место становился следующий.
Необычной, а с учетом накопленного опыта даже странной, особенностью винтовки Фаркуара-Хилла был способ приведения оружия в боевое положение. Для смещения затвора вперед с последующим досыланием патрона и запиранием ствола нужно было нажать на спусковой крючок. При этом затворная группа освобождалась и под действием собственной возвратной пружины уходила вперед, готовя винтовку к стрельбе. Выстрел, однако, не производился.
Для произведения выстрела следовало навести винтовку на цель и еще раз нажать спусковой крючок. После этого освобождался курок, бивший по ударнику. Пройдя по каналу ствола, пуля позволяла пороховым газам попасть в газовую камору системы автоматики. Газы давили на поршень и заставляли его двигаться назад, сжимая возвратную и буферную пружины. При этом задний конец буферной пружины автоматически блокировался защелкой и не мог сдвинуться. При крайнем заднем положении газового поршня происходила автоматическая блокировка переднего конца буферной пружины. Поршень получал возможность уйти в нейтральное переднее положение при помощи собственной возвратной пружины.
Одновременно со срабатыванием защелки переднего конца буферной пружины происходило освобождение заднего. Распрямляясь, пружина воздействовала на затворную раму и заставляла ее уходить назад. Затвор отпирал ствол, извлекал гильзу и выбрасывал ее наружу при откате назад. Также производилось новое взведение курка. После прохождения затвором некоторого расстояния отключалась передняя защелка буферной пружины. В этот момент происходило распрямление возвратной пружины затвора, что приводило к перемещению затвора вперед, досыланию нового патрона и возвращению буферной пружины на свое место под задней частью ствола. После возвращения всех деталей в нейтральное положение винтовка была готова к новому выстрелу.
Оружие с установленным магазином, затвор в переднем положении. Фото Forgottenweapons.com
После получения патента в 1911 году дуэт конструкторов продолжил развитие своего оружия. К примеру, на определенном этапе было предложено использовать новый патрон собственной конструкции. Его выполнили из гильзы без ранта, заимствованной у патрона 7,65х53 мм, и пули стандартного .303 British. Был изготовлен опытный образец оружия под такой боеприпас. Использование гильзы без ранта позволяло заметно повысить надежность работы автоматики при сохранении приемлемых боевых качеств.
После начала Первой мировой войны М.Дж. Фаркуар и А.Х. Хилл предложили свою разработку армии. Военных заинтересовала новая самозарядная винтовка, однако не обошлось без претензий и критики. Так, армия сразу отказалась от использования новых патронов. Военных интересовала винтовка только под стандартный боеприпас .303 British. Также по желанию военных в конструкцию оружия были внесены некоторые незначительные изменения.
В 1916-17 годах было принято решение об изготовлении малой партии винтовок Farquhar-Hill с целью проведения полигонных и войсковых испытаний. Это оружие было изготовлено и отправлено войскам, участвовавшим в сражениях Первой мировой. Опыт войсковой эксплуатации новой системы сочли положительным. В самом начале 1918 года винтовку системы Фаркуара-Хилла официально приняли на вооружение британской армии, присвоив ей новое обозначение Rifle .303 inch, Pattern 1918. Также было решено разместить заказ на производство 100 тыс. единиц такого оружия для поставок в действующую армию.
В 1918 году удалось найти подрядчика, которому предстояло изготовить новое оружие. Тем не менее, к концу года боевые действия на фронтах Первой мировой фактически остановились. В обозримом будущем должен был появиться мирный договор, ставящий точку в конфликте. Подобное изменение обстановки привело к прекращению производства нового оружия. Армия успела получить некоторое количество винтовок Farquhar-Hill, после чего их изготовление было прекращено.
Окно магазина, видны внутренние детали. Фото Forgottenweapons.com
По другим данным, до самого конца 1918 года армия безуспешно пыталась найти предприятие, которое могло бы изготовить и поставить новое оружие. Оружейные заводы были загружены работой, из-за чего никто не пожелал взять новый заказ. Поиски подрядчика продолжались до начала 1919 года, когда было принято решение об отказе от существующих планов. Согласно этой версии, армия получила только винтовки, предназначавшиеся для войсковых испытаний.
Согласно некоторым источникам, выпущенные винтовки Rifle .303 inch, Pattern 1918 нашли ограниченное применение в армии и в Королевском летном корпусе. Благодаря возможности самостоятельной перезарядки подобное оружие имело определенные преимущества перед другими системами. В то же время, в авиационных частях Великобритании и так присутствовало значительное число самозарядных винтовок иных типов. Как следствие, разработка М.Дж. Фаркуара и А.Х. Хилла не могла заметно повлиять на огневую мощь и эффективность боевой работы бойцов.
Общая численность выпущенных винтовок Farquhar-Hill, по разным данным, не превысила нескольких сотен. Оружие ограниченно использовалось войсками, после чего отправилось на склады. В дальнейшем значительная часть подобных винтовок была утилизирована за ненадобностью. Несколько образцов дожили до нашего времени и являются экспонатами музеев и частных коллекций.
Не сумев инициировать сколь либо заметное перевооружение армии, Мобрей Дж. Фаркуар приступил к развитию своих идей в целях создания новых образцов стрелкового оружия, которые можно было бы предложить заказчикам. В 1918 году конструктор совместно с Уильямом Бердмором начал разрабатывать проект перспективного пулемета. В конструкции этого оружия должны были использоваться все основные наработки из проекта самозарядной винтовки.
По материалам сайтов:
http://world.guns.ru/
http://forgottenweapons.com/
http://historicalfirearms.info/
http://alternathistory.com/
http://secretprojects.co.uk/
topwar.ru
