Туполев 204-100В/-100Е
Ту-204-100В/-100Е
Самолеты Ту-204-100Е/100В – это современные магистральные узкофюзеляжные двухдвигательные самолеты с высокой топливной экономичностью и уровнем комфорта.
Ту-204-100В выполнен с русскоязычной кабиной
Ту-204-100Е выполнен с англоязычной кабиной
Самолет нового поколения
Конкурентоспособность, высокая эффективность в эксплуатации и летно-технические характеристики самолетов Ту-204-100Е/100В обусловлены:
Современной аэродинамической компоновкой
Высоким аэродинамическим качеством
Совершенной конструкцией планера, систем оборудования
Современным пилотажно-навигационным комплексом оборудования
Современными экономичными двигателями
Современным интерьером
Соответствием требованиям ИКАО и нормам Евроконтроля по шуму и эмиссии
Характеристика
| Масса взлетная максимальная, т | 105 | |
| Максимальная коммерческая нагрузка, т | 21 | |
| Масса топлива, т | 35,71 | |
| Пассажировместимость, чел. 100Е | 194/176 | |
| 100В | 210 | |
| Крейсерская скорость, км/ч | 810-850 | |
| Высота крейсерского полета, км | 11,1-12,1 | |
| Дистанция взлета, м (t = 150, P = 760 мм. рт. ст.) | 1780 | |
| Два турбовентиляторных двигателя | ПС-90А | |
| Категория посадки | II |
Характеристики по шуму
Ту-204-100Е/100В имеет Удостоверение о годности гражданского воздушного судна по шуму, производимому на местности. Удостоверение подтверждает соответствие поставляемого самолета требованиям Главы 4 Приложения 16 к конвенции ИКАО (том 1) и требованиям Авиационных правил части 34 2008 года.

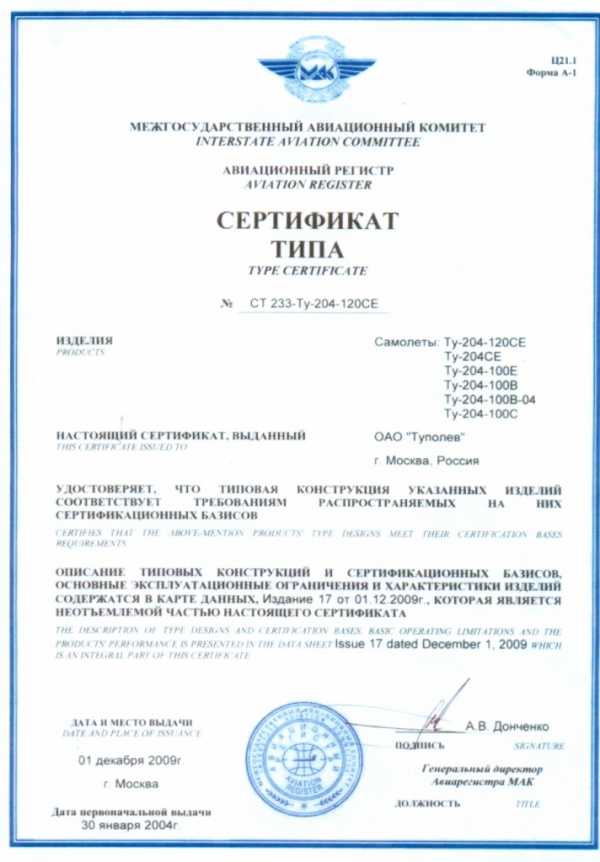

Сертификация
Пассажирские самолеты Ту-204-100Е/100В производства АО «Авиастар-СП», а также двигатели ПС-90А сертифицированы АР МАК и полностью отвечают международным требованиям по шуму на местности и эмиссии вредных веществ в атмосферу.

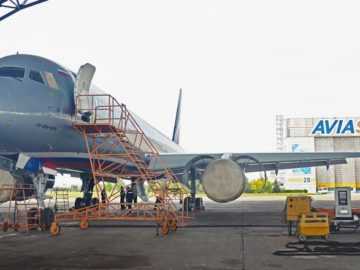

Техническое обслуживание самолета по состоянию
Проектный ресурс, срок службы
45 000 часов полета 25 000 полетов 20 лет в эксплуатации
Возможно увеличение ресурса
60 000 часов полета 40 000 полетов 25 лет в эксплуатации
Эксплуатация агрегатов функциональных систем и бортового оборудования проводится по техническому состоянию.
Интерьер
- Пассажирам обеспечен высокий уровень индивидуального комфорта
- В салоне имеются просторные багажные полки, под полом салона – большие грузовые отсеки
- Салон оборудован многоуровневой системой освещения
- Применены шумопоглощающие конструкции, обеспечивающие малый уровень шума в пассажирском салоне
- Установлены аудио- и видеосистемы для развлечения пассажиров в полете
- Все материалы, используемые в интерьере салона, соответствуют стандартам по пожаробезопасности, дымообразованию и токсичности

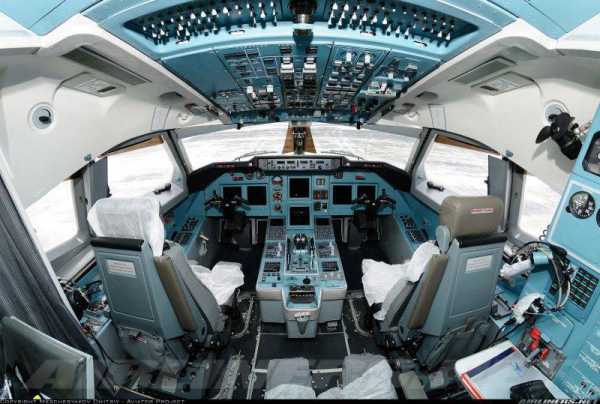

Кабина экипажа выполнена на основе современных эргономических и дизайнерских решений, связанных с применением электронной индикации и средств автоматизации управления полетом.

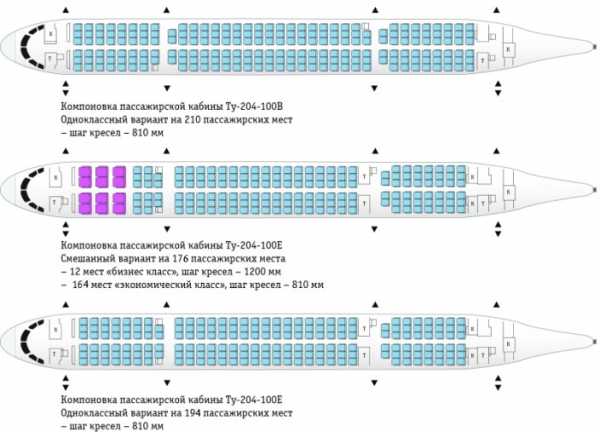

Варианты компоновки
www.aviastar-sp.ru
Туполев 204С/-100С
Ту-204С/-100С
Грузовой самолет нового поколения Ту-204-100С, созданный на базе современного пассажирского самолета Ту-204-100, оснащен современными экономичными двигателями ПС-90А и предназначен для перевозки грузов до 30 тонн в контейнерах международного класса на воздушных трассах протяженностью до 3900 км или грузов массой 15 тонн на расстояние до 7200 км.
Вобравший в себя самые лучшие достижения российских самолетов нового поколения, Ту-204-100С является результатом успешной работы ПАО «Туполев» и богатого опыта производства АО «Авиастар-СП».
Самолет нового поколения
Конкурентоспособность, высокая эффективность в эксплуатации и летно-технические характеристики самолета Ту-204-100С обусловлены:
- Современной аэродинамической компоновкой
- Высоким аэродинамическим качеством
- Совершенной конструкцией планера, систем оборудования
- Оснащением современными экономичными двигателями
Самолет Ту-204-100С оснащен современными мощными и экономичными двигателями ПС-90А производства ОАО «Пермский моторный завод», ведущего изготовителя авиационных двигателей в России:
- ПС-90А — турбовентиляторный двухвальный двигатель с большой степенью двухконтурности, со смешением потока воздуха и газов, общим реактивным соплом и реверсом тяги
- В конструкции двигателя применен ряд технических решений, направленных на обеспечение высокой экономичности и весового совершенства
Характеристика
| Максимальный взлетный вес, т | 110,75 |
| Максимальная коммерческая нагрузка, т | 27-30 |
| Максимальный запас топлива, т | 35,71 |
| Крейсерская скорость, км/ч | 830-850 |
| Высота крейсерского полета, км | 8,1-12,1 |
| Дальность полета с максимальной коммерческой нагрузкой/максимальным запасом топлива, км | 3 900/7 000 |
| Два турбовентиляторных двигателя | ПС-90А |
| Количество х тяга, тс | 2 x 16.0 |
| Категория посадки | II |
| Класс аэродрома | Б |
Сертификация
Грузовые самолеты Ту-204-100С производства АО «Авиастар-СП», а также двигатели ПС-90А (АО «ОДК-Авиадвигатель», Пермь) сертифицированы АР МАК и полностью отвечают международным требованиям по шуму на местности и эмиссии вредных веществ в атмосферу.
Интерьер
Кабина экипажа выполнена на основе современных эргономических и дизайнерских решений, связанных с применением электронной индикации и средств автоматизации управления полетом.
Варианты размещения стандартных поддонов
Основная грузовая палуба оборудована погрузочно-разгрузочной системой B1965-20 фирмы ANCRA (США).
- Объем грузовой кабины – 164,4 м3 (5800 ft3)
- Объем переднего багажно-грузового отсека – 15,3 м3 (520 ft3)
- Объем заднего багажно-грузового отсека – 26,4 м3 (1000 ft3)
Размер проемов:
- грузовой двери – 3408 х 2080 мм (134×82 in)
- люка переднего багажно-грузового отсека 1350 х 1162 мм (53×48 in)
- люка заднего багажно-грузового отсека 1 350 х 1 162 мм (53×48 in)
Высота от земли до порога:
- грузовой двери – 3 890 мм (13 ft)
- люка переднего багажно-грузового отсека – 2 520 мм (8 ft)
- люка заднего багажно-грузового отсека – 2 520 мм (8 ft)
Варианты размещения длинномерных грузов
- Перевозка длинномерных грузов осуществ-ляется на стандартных поддонах с фиксацией груза к поддонам.
- Максимальный продольный размер длинномерного груза – 10 м (394 in). Установка одного длинномерного груза может осуществляться на 2-х, 3-х или 4-х поддонах.
- Масса одного места груза — до 3100 кг.
www.aviastar-sp.ru
Надёжный воздушный лайнер Ту 204СМ
Новая модификация самолёта Ту 204СМ – это машина с увеличенной максимальной взлётной массой и новейшей системой автоматизации, позволяющая выполнять полёт полностью от начала до конца в директорном режиме. Современная авионика сделала возможным сократить экипаж до двух человек, без ущерба для безопасности полётов.
История создания Ту 204СМ
Ту 204СМ
ОКБ им. Туполева ещё в 1973 году начало разработку нового самолёта, который бы заменил Ту-154. Разработчики рассмотрели множество предложений и остановились на варианте широкофюзеляжного лайнера с тремя двигателями. Проект получил обозначение Ту-204 и даже построен макет, но в процессе дальнейших разработок от трёх двигательной машины отказались.
Конструкторы пришли к пониманию, что более оптимальным будет вариант среднемагистрального самолёта с двумя двигателями на пилонах под крылом, а это было необычно и кардинально отличалось от схем машин, которые разрабатывались в КБ Туполева. Такой проект утвердило правительство в 1983 году и начались работы по дальнейшему проектированию и постройке опытных образцов.
В 1985 году главным конструктором Ту-204 стал Л. Лановский, который широко начал использовать универсальную систему «Диана», созданную в ОКБ Туполева для расчёта конструкций. С помощью этой системы был выполнен расчёт динамики разрушений, частоты и формы колебаний и проверена методика расчёта напряженно-деформированного состояния всей конструкции самолёта.
Программа, заложенная в систему «Диана», позволила рассчитать при всей сложности аэродинамической формы крыла, его аналитическую плавность и автоматизировать процесс механической обработки деталей на станках с ЧПУ. Было решено, для снижения веса конструкции там, где это целесообразно применять композитные материалы. Такие технологические решения, как сборные панели большой длины, крупноразмерные листы обшивки фюзеляжа и бес стыковочные панели крыла с титановым крепежом, были с успехом применены для достижения минимального веса пустого самолёта.
Повысить устойчивость машины к коррозии помогла установка дренажных клапанов внизу гермокабины, применение улучшенных лакокрасочных материалов и прокладка по новой схеме тепловой и шумовой изоляции. Применение в конструкции материалов с улучшенными характеристиками по прочности, вязкости и замедленными скоростями роста трещин вывело новый самолёт на уровень лучших зарубежных аналогов.
В начале января 1989 года лётчик-испытатель В. Минашкин выполнил первый полёт на новом лайнере Ту-204. Началась доводка и доработка новой машины. Но, после распада СССР и последующих политических событий в 90-х годах, развала экономики, финансирование проекта прекратилось.
Через несколько лет, благодаря тогдашнему начальнику ЖЛИ и ДБ В. Климову удалось добиться у премьер-министра В.С.Черномырдина разрешения совместить лётные испытания с коммерческими перевозками. Это помогло получить средства на оплату горючего, эксплуатацию аэродромов и радио-технических средств и финансово поддержать людей, занимающихся лётными испытаниями самолёта.

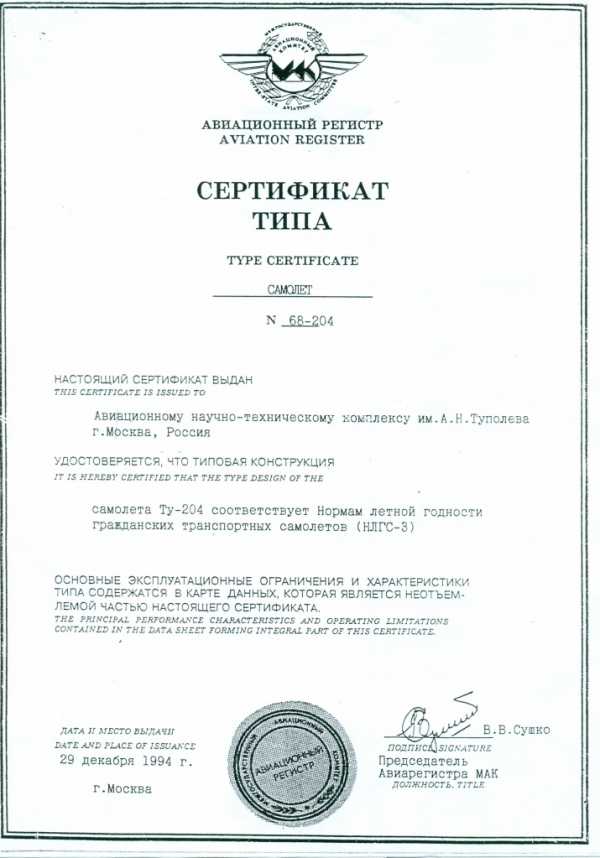

В декабре 1994 года получен сертификат на эксплуатацию Ту-204. С тех пор было выпущено более 20 модификаций этой машины, среди последних из них – это Ту-204СМ, о котором и пойдёт речь ниже.
Краткое описание и основные отличия Ту 204СМ
Впервые новую модернизированную машину поднял в воздух экипаж под управлением лётчика-испытателя В. Минашкина в конце декабря 2010 года. Все испытания самолёт прошёл успешно и в 2011 году был готов к серийному производству.
По своей конструкции Ту-204СМ – это моноплан с крылом низкого расположения и двумя ТВД, размещённых на пилонах под крылом. Специальные сверхкритические профили создают отрицательную крутку крылу, поперечное V-образное сечение имеет положительный угол 40, а само крыло стреловидность по передней кромке 3015 мин. На концах плоскостей имеются концевые крылышки для уменьшения индуктивного сопротивления.
На передней кромке консолей расположены предкрылки, а на задней двухщелевые закрылки. Шасси трёхопорной схемы с носовой стойкой. Двигатели ТРДД ПС-90А2 с тягой по 16 тыс. кгс.
Основные изменения, внесенные в модификацию Ту 204СМ:
- Оснащение машины модернизированными двигателями ТРДД ПС-90А2, более экономичными с повышенной мощностью и увеличенным межремонтным ресурсом.
- Размещение бортовой вспомогательной силовой установки ТА-18-200М, способной запускаться и работать на большой высоте.
- Установка модернизированного шасси, ресурс которого равен сроку службы планера самолёта.
- Салон для пассажиров более комфортабельный, с улучшенным интерьером. К их услугам вместительные багажные полки, видео и аудиосистемы, позволяющие скоротать время в полёте. Для спокойного отдыха внутри салона мягкое освещение, создаваемое светодиодными лампами и надёжная шумопоглощающая изоляция, поддерживающая низкий уровень шума.
Возросла степень автоматизации управления машиной на всём протяжении полёта от взлёта до посадки, благодаря внедрению концепции «электронный борт», которая сделала возможным:
- Размещение на борту вычислительных систем управления полётом и тягой, систем самолётовождения, позволяющих осуществлять навигацию в автоматическом режиме в горизонтальной и вертикальной плоскости.
- Увеличить эффективность и надёжность системы измерения воздушных данных, за счёт изменения базовых элементов и их перекомпоновки.
- Оснастить кабину пилотов новой электронной системой сигнализации и индикации, с манипуляторами «трекболл» и увеличенными размерами экрана дисплеев, сделав её более высокоэргономичной.
- Разместить новую систему БСТО-204, следящую за техническим состоянием бортовых систем самолёта.
- Полностью автоматизировать процесс пилотирования с помощью новой системы управления оборудования самолёта СУОСО-204. Всё это позволило сократить лётный экипаж до двух человек.
Кабина Ту 204 СМ
Основные лётные параметры самолёта Ту 204СМ
- Размах крыла 42 м.
- Длина самолёта – 46,2 м.
- Тяговооружённость – 2ПС-90А2 х 16600 кгс.
- Максимальная взлётная масса – 108 т.
- Вес неснаряженного самолёта – 60,5 т.
- Количество топлива – 35,8 т.
- Общий вес коммерческой нагрузки – 23 т.
- Дальность с максимальной коммерческой нагрузкой – 4200 км.
- Дальность при максимальной заправке – 8300 км.
- Рекомендуемые эшелоны коммерческих полётов – 10,6-12,1 км.
- Оптимальная скорость на эшелоне – 830-850 км/час.
- Максимальное количество пассажиров – 215 чел.
- Количество членов лётного экипажа – 2 чел.
Салон Ту 204 СМ
Взгляд на Ту 204СМ со стороны лётчиков
На первый взгляд, эта машина ничем не отличается от предшественников. Но это далеко не так, у неё новая вся начинка, она оснащена модернизированными и новыми системами. Улучшенные двигатели, новая вспомогательная установка, облегчённое шасси – всё направлено, чтобы самолёт соответствовал международным нормам ИКАО.
Что касается безопасности, много происшествий произошло по причине потери пространственной ориентировки, каковая происходит при переходе к полётам по приборам с «прямой» индикацией на «обратную». На Ту-204СМ авиагоризонт сделан с боковой шкалой крена и переход на другую индикацию происходит безболезненно.
Ещё не забыты катастрофы из-за потери скорости – это Ан-148 и аэробус, которые упустили скорость и разбились. На новой машине это учли, и теперь данные по скорости берутся также от датчиков, размещённых на двигателях самолёта и штатных датчиков. Это несколько грубый параметр, но теперь, когда пилот видит разницу в показаниях, он уже понимает проблему, а дальнейшим действиям обучен.
После катастрофы с хоккеистами на Як-42, когда лётчик пытался взлететь с нажатыми тормозами, на Ту-204 СМ установили речевой информатор, который в случае нажатия тормозов на взлёте выдаёт информацию об активизации тормозов.
На новом самолёте полностью реализован директорный режим управления полётом – от взлёта до посадки. В этом случае пилот выполняет дублирующую функцию, всем процессом управляют системы. Системы не дают лётчику совершить грубую ошибку или сделать что-то непроизвольно.
Сначала пилот обязан понять проблему, затем отключить контролирующую систему и потом только выполнить нужные действия.
Новый Ту-204СМ полностью соответствует требованиям Airbus и Boeing, а по количеству контролирующих систем даже превосходит их.
Интересные факты из эксплуатации семейства Ту 204
С июня 2009 года, после катастрофы в Ярославле Як-42, российская сборная по футболу выполняла перелёты исключительно на самолётах Ту-204-100, как самых надёжных и проверенных машинах.
Интересно, что в фильме «Экипаж», отснятого в 2016 году, задействованы в съёмках два самолёта Ту-204СМ.
Ещё один случай, доказывающий надёжность самолёта и мастерство наших лётчиков. Выполняя заход на посадку в Омске при низкой облачности и малой видимости, Ту-204 выработал весь запас топлива и с неработающими двигателями произвёл вынужденную посадку. Пострадавших при посадке не было, а машина вскоре вернулась в строй. Это произошло 14 января 2002 года.
Хочется пожелать, чтобы несмотря на все интриги, которые ведутся вокруг этого самолёта, машина успешно работала на благо нашей Родины.
aviarf.ru
трудный путь в небо » Военное обозрение
Ту-204 — это советский/российский среднемагистральный узкофюзеляжный пассажирский самолет, созданный специалистами ОКБ Туполева. Самолет изначально разрабатывался для замены на авиалиниях своего предшественника — Ту-154. Производство самолета было развернуто в 1990 году на заводе «Авиастар-СП» в Ульяновске, начиная с 1996 года, модификация Ту-214 также производилась на КАПО имени С. П. Горбунова в Казани. На основе базового варианта Ту-204 в нашей стране было создано примерно 20 различных модификаций самолета, которые отличаются друг от друга летно-техническими характеристиками, назначением, составом оборудования и типом двигателей. В семейство самолетов Ту-204/214 сегодня входят пассажирские, грузовые, специализированные и VIP-модификации.Самолет, который должен был стать не менее массовым, чем старичок Ту-154, не смог повторить его судьбу. Всего в нашей стране было произведено 1026 самолетов Ту-154 различных модификаций. Ту-204, который должен был сменить его на тех же авиалиниях, выпустили всего 77 единиц (с начала серийного производства в 1990 году). При этом на 1 января 2015 года эксплуатировалось только 42 самолета данного семейства, что даже меньше количества до сих пор эксплуатируемых Ту-154 (60 единиц), большая часть из которых принадлежит ВВС России — 19 самолетов. Столь печальное положение дел во многом связано с моментом появления самолета, который совпал с развалом СССР. Вместе с исчезнувшей страной в упадок пришла и гражданская авиапромышленность. Доходы населения рухнули, как результат катастрофические падение объемов авиаперевозок пассажиров внутри страны.
Стоит отметить, что пассажирский авиалайнер Ту-204 являлся качественно новым поколением отечественного авиастроения. При разработке данного самолета конструкторы старались учесть все возможные требования современного авиастроения, а также международных стандартов. Конструкторы изначально позаботились о том, чтобы их самолет получился экономичным и не шумным, соответствуя при этом всем международным экологическим требованиям. Изначально разработчики самолета из ОКБ Туполева считали, что машина будет такой же успешной, как и Ту-154 и заменит его в авиапарке перевозчиков. Однако в 1990-е годы авиаперевозки в России сократились очень значительно, что в свою очередь привело к малому заказу новых российских пассажирских самолетов. Проблемы 90-х годов прошлого века помешали осуществить все задуманные планы, которые касались данной машины, и продолжают сказываться до сих пор уже в XXI веке.
В настоящее время главным заказчиком данных самолетов является летный отряд «Россия» Администрации президента. В парке отряда находится 12 самолетов этого типа, еще 3 машины (Ту-214СР) заказаны. Всего же различными государственными структурами и авиакомпаниями, в том числе и иностранными, заказано около полусотни самолетов данного типа. Среди наиболее крупных коммерческих компаний, заказчиков данных машин Туполева можно выделить компанию Red Wings, которая уже имеет парк из 10 самолетов данного класса (2 на хранении) и сделала заказ еще на 10 самолетов в самой современной модификации Ту-204СМ. Среди иностранных эксплуатантов самолета — Египет, Куба и КНДР.
История создания и конструктивные особенности
Еще в первой половине 1970-х годов в КБ Туполева решили разработать комплексную программу дальнейшего развития в стране пассажирской авиации. Предполагалось создать открытую унифицированную базовую конструкцию магистральной машины, на основе которой в будущем можно было бы обрести всю гамму магистральных самолетов, начиная от ближнемагистральных и заканчивая дальнемагистральными самолетами, от самолетов малой пассажировместимости до огромных аэробусов, предназначенных для транспортировки по воздуху сотен пассажиров. Исследования в этом направлении велись несколько лет, после чего в КБ решили сосредоточиться на создании базовой конструкции современного среднемагистрального пассажирского самолета Ту-204, который бы отвечал всем требованиям, которые предъявлялись самолетам конца XX и начала XXI века.
К середине 1980-х годов в КБ окончательно сложился облик нового авиалайнера, самолет решено было делать в двухдвигательном варианте. Первоначально машина должна была получить три двигателя, как и Ту-154, но от этой схемы было решено отказаться, остановившись на варианте с двумя двигателями, подвешенными на пилонах под крыльями лайнера. Для КБ Туполева такая схема компоновки двигателей была применена на тот момент времени впервые. Самолет должен был перевозить 212-214 пассажиров на трассах протяженностью примерно 3500 км. Изначально в КБ Туполева были заданы очень высокие требования к данному проекту как по эксплуатационным и по летным, так и по экономическим характеристикам.
Создаваемый самолет должен был отвечать всем мировым стандартам и успешно конкурировать с иностранными аналогами. Высокого технического уровня при создании нового пассажирского самолета удалось добиться за счет тщательной отработки аэродинамического совершенства машины, особенно крыла лайнера, использования высокоэкономичных ТРДД с большой степенью двухконтурности, получения за счет новейших технологий и материалов высокого весового совершенства конструкции авиалайнера и отдельных его узлов и агрегатов. Все это в совокупности позволяло конструкторам достичь в 1,5-2 раза лучшей топливной эффективности Ту-204, по сравнению с его предшественником — пассажирским лайнером Ту-154.
В 1987 году в Ульяновске на местном авиазаводе началась подготовка к выпуску первого Ту-204. Первый прототип данной модели был готов в 1988 году, а в 1989 году самолет впервые поднялся в небо. Полный комплекс испытаний самолета был завершен уже после развала СССР в 1993 году. При этом ульяновская компания «Авиастар» не стала дожидаться конца испытаний и приступила к производству Ту-204 еще в 1990 году. В январе 1995 года новый пассажирский самолет получил сертификат Российской Федерации о летной годности. Первый полет авиалайнера состоялся по маршруту Москва — Минеральные Воды.
При создании самолета Ту-204 было организовано тесное сотрудничество между многими отечественными научными центрами. Благодаря такому сотрудничеству, самолет получил большое количество преимуществ над своими аналогами того периода времени. Одной из главных особенностей самолета стали высокоэффективные крылья, обладавшие сверхкритическими профилями, а также вертикальные поверхности, которые позволяли повысить аэродинамику на концах консолей. В то же время весь фюзеляж пассажирского самолета был изготовлен с использованием новых высокопрочных сплавов алюминия, а соединение деталей корпуса самолета осуществлялось при помощи клепки.
При конструировании самолета были широко использованы современные композиционные материалы, их доля составила примерно 18%. Помимо этого данная модель пассажирского самолета стала первой в России, в которой была реализована система электродистанционного управления. Данная система в состоянии произвести автоматическую посадку самолета даже в самых сложных метеоусловиях. А для более комфортной работы экипажа воздушного судна была применена система, получившая название «темная кабина». Данная система позволяет уменьшить нагрузку на летчиков.
В самолете Ту-204 был использована отечественная система авионики, применено 6 дисплеев. На экраны этих дисплеев выводится вся необходимая для пилотов информация: о состоянии полета и всех функциональных деталях лайнера. Данная система может в автоматическом режиме проводить диагностику всего оборудования на борту, а также обеспечивает самолету спутниковую связь. Коснулись инновации и конструкции крыла авиалайнера. В крыле появились двухщелевые закрылки, а также предкрылки, которые идут вдоль передней кромки крыла самолета. По новым технологиям было изготовлено и шасси лайнера.
Позаботились конструкторы и о системе снабжения воздухом всего салона летательного аппарата, она получилась отлично продуманной. Основной задачей данной системы является отбор и последующее охлаждение воздуха, который проходит через две независимые магистрали. Данная система в состоянии автоматически поддерживать на борту самолета оптимальную температуру воздуха. Особенностью системы является то, что воздух, который поступает в среднюю часть самолета, отбирается непосредственно от компрессоров двигателя.
На данный момент времени наиболее совершенной модификацией самолета является Ту-204СМ. Пассажирский самолет Ту-204СМ превосходит своих предшественников из семейства Ту-204 по летно-техническим и навигационным характеристикам, при этом он полностью соответствует мировым требованиям по экономичности, эксплуатационной технологичности и комфортабельности, включая требования четвертой Главы норм ИКАО по уровню шума самолета на местности. Кроме того на авиалайнере Ту-204СМ была реализована концепция под названием «электронный борт», которая подразумевает существенную степень автоматизации процессов управления летательным аппаратом на всех этапах полета, что позволило уменьшить экипаж с трех до двух человек (убрали бортмеханика), как на других современных самолетах аналогичного класса. По сравнению с базовыми вариантами самолета, в Ту-204СМ на 10-12% удалось улучшить топливную экономичность и эксплуатационную технологичность. Воздушное судно в состоянии находится в воздухе до 9 часов без дозаправки, перевозя 194 пассажира на дальность до 4,8 тысяч километров.
Пассажирам авиалайнера Ту-204СМ был обеспечен отличный уровень индивидуального комфорта: в салоне используются шумопоглощающие конструкции, которые обеспечивают низкий уровень шума в полете, имеются просторные багажные полки. На самолете имеются видео- и аудиосистемы, предназначенные для развлечения пассажиров в полете, светотехническое и осветительное оборудование с применением светодиодов. По мнению экспертов, именно Ту-204СМ является наиболее конкурентоспособной и удачной моделью в линейке данных машин. При этом он вполне может поспорить со своими иностранными аналогами — Аэрбас A320/321 и Боинг 737.
Возможный контракт с Ираном
Интерес к самолету Ту-204СМ в свое время проявлял Иран. В апреле 2014 года появилась информация о том, что ОАК (Объединенная авиастроительная корпорация) может продолжить свои переговоры с Тегераном по поводу поставок пассажирских лайнеров Ту-204СМ. Об этом в частности говорил президент ОАК Юрий Слюсарь в рамках II Съезде авиапроизводителей, который прошел в Ульяновске. Юрий Слюсарь пояснил, что с того момента, когда стороны обсуждали данный проект прошло уже достаточно времени. Сейчас нам необходимо его актуализировать, расставить новые акценты. Мы надеемся, что имеющиеся преимущества, в том числе, технологической кооперации, которые мы в свое время предлагали Ирану, а также возможность импортонезависимости оставят этот проект привлекательным для наших иранских партнеров. Президент Объединенной авиастроительной корпорации уточнил, что речь идет о поставках российских пассажирских лайнеров с возможностью сборки, кастомизации и производства отдельных узлов и деталей на иранском авиазаводе в городе Исфахан. При этом в планах поставка в Иран до 5 самолетов Ту-204СМ ежегодно, ведутся переговоры о поставке данных пассажирских лайнеров и с Кубой.
Стоит отметить, что контракт на поставку пассажирских авиалайнеров, собираемых на ульяновском авиазаводе, был заключен между лизинговой компанией «Ильюшин Финанс Ко» и авиакомпанией Iran Air Tour в 2009 году. Однако планы сторон были нарушены после того, как Госдеп США ввел санкции в отношении Ирана. Американский производитель авиационных двигателей компания Pratt & Whitney, которая является одним из акционеров Пермского моторного завода, производящего двигатели ПС-90А2 для самолета Ту-204СМ, заявила, что продажа самолетов Ту-204СМ с совместно созданными двигателями ПС-90А2 Ирану невозможна. В феврале 2014 года Юрий Слюсарь, который тогда еще занимал пост заместителя министра промышленности страны, отметил, что интеллектуальные права на двигатели ПС-90А2 были выкуплены у американской компании.
Интересные факты
Пассажирский самолет Ту-204 является одним из немногих самолетов, которому на практике пришлось подтвердить возможность безопасного завершения полета со всеми неработающими двигателями. 14 января 2002 года самолет Ту-204-100, принадлежавший авиакомпании «Сибирь», следовавший рейсом Франкфурт-Новосибирск, в сложных метеорологических условиях выработал весь запас топлива за 17 километров до аэропорта Омска, где он сумел совершить успешную посадку с двумя неработающими на тот момент двигателями. При этом никто из пассажиров воздушного судна не пострадал, а сам самолет вскоре снова был возвращен в эксплуатацию.
Крыло и оперение самолета Ту-204/214 мало подвержены нарастанию льда и не оснащены противообледенительной системой. Среди всех современных магистральных самолетов Ту-204 является единственной машиной, крыло которого не требует наличия противообледенительной системы. В результате проведения испытаний была подтверждена абсолютная безопасность совершения полетов на Ту-204 без подобной системы на несущих поверхностях, были получены европейские и российские сертификаты.
Летно-технические характеристики (Ту-204СМ — Airbus А321 — Boing 737-900):
Количество пассажиров: 176-194 — 185-220 — 177-189.
Длина самолета: 46,1 м — 44,51 м — 42,11 м.
Ширина фюзеляжа: 3,8 м — 3,95 м — 3,76 м.
Размах крыла: 41,8 м — 34,1 м — 35,8 м.
Площадь крыла: 182,4 м2 — 122,6 м2 — 124,6 м2.
Дальность полета с максимальной загрузкой: 4200 км — 4000 км — 4996 км
Максимальная взлетная масса: 105 т — 85 т — 85,1 т.
Крейсерская скорость: 850 км/ч — 840 км/ч — 925 км/ч.
Потолок: 12 200 м — 12 000 — 12 500 м.
Длина ВПП: 1950 м — 2090 м — 2400 м.
Топливная эффективность: 19,25 г/пасс.км — 18,5 г/пасс.км — 22,4 г/пасс.км (галлонов на пассажиро-километр).
Экипаж — 2 человека.
Источники информации:
http://avia.pro/blog/tu-204
http://svpressa.ru/post/article/109040/?rintr=1
http://www.airwar.ru
http://www.tupolev.ru
http://www.boeing.com
topwar.ru
|
Разработка среднемагистрального пассажирского самолёта Ту-204 началась в ОКБ им. А.Н.Туполева в инициативном порядке в 1973 году. В процессе работы над новым самолётом было рассмотрено множество различных схем и компоновок. Параллельно в КБ шла разработка проектов пассажирских самолётов Ту-164, Ту-174, Ту-184, Ту-194. Дальнейшим развитием поисковых исследований стала выработка концепции развития магистральных самолётов путём создания 2-3 базовых типов с дальнейшим получением на их основе путём модификации всей необходимой гаммы. Одним из таких базовых самолётов стал Ту-204. Работы по его проектированию возглавил главный конструктор Л.Л.Селяков. Первоначально предполагалось установить на нём 2 двигателя НК-8-2У. Конструкция предполагала большую преемственность с серийными Ту-134А и Ту-154. Многие конструктивные решения были взяты от проектов Ту-134Д и Ту-136, разработка которых велась в это время в КБ. К середине 70-х годов проект Ту-204 трансформировался в «аэробус», близкий по компоновочным решениям к американским самолётам MD-10 и L-1011. Его отличал фюзеляж длиной 48 м, крыло умеренной стреловидности (28°) с мощной механизацией вдоль всей задней кромки. В качестве силовой установки рассматривались двигатели Д-30А, Д-30КУ, перспективные ТРДД и ТВВД. В семейство должны были войти ближнемагистральные Ту-204-100 и Ту-204-150, среднемагистральные Ту-204-200 и Ту-204-250. Позже, в 1977-1978 годах, рассматривались 2 основных направления: двухвигательный Ту-204-200 и трёхдвигательный Ту-204-300. В конце 70-х годов вышло постановление СМ СССР, поручавшее ММЗ «Опыт» (так тогда называлось ОКБ Туполева) разработку среднемагистрального самолёта для замены Ту-154. В 1979 году ведущим конструктором по Ту-204 официально утверждён Л.Л.Селяков. К работе были подключены НИИ МАП и МГА. При проектировании широко применялась вычислительная техника. При выборе силовой установки выбор пал на перспективный двигатель Д-90 ОКБ П.А.Соловьёва. В течение двух лет проект был переработан под этот двигатель (первоначально в трёхдвигательном варианте). 11 августа 1981 года вышло Постановление СМ СССР №782-230 о разработке трёхдвигательного среднемагистрального пассажирского самолёта. 20 июля 1982 года МГА и МАП утвердили техзадание на самолёт. В этом же году заказчику был представлен эскизный проект и макет самолёта. С появлением самолётов Боинг-757, Боинг-767 и A-300 требования к самолёту изменились: он стал двухдвигательным (к этому времени тяга Д-90А была доведена до 16000 кгс). Новое техническое задание было утверждено 15 декабря 1983 года (в январе 1985 года откорректировано по результатам проработок проекта). 18 января 1986 года по самолёту вышло новое Постановление СМ СССР. В 1986 году главным конструктором по самолёту стал Л.А.Лановский. В конструкции самолёта были применены новые алюминиевые и титановые сплавы, композитные матералы. Для сокращения числа стыков использованы длинномерные панели. Применена усовершенствованная схема шумоизоляции и новые лакокрасочные материалы. Все системы спроектированы на основе новых принципов и с широким применением цифровой техники. Много сил и внимания уделено эргономике кабины экипажа. В 1987 году Ульяновский авиазавод приступил к подготовке серийного производства В 1988 году на опытном производстве АНТК изготовлен первый прототип. 2 января 1989 года он впервые поднялся в небо (экипаж лётчика-испытателя А.И.Талалакина). Основной объём заводских испытаний завершён к декабрю 1993 года. Не дожидаясь окончания испытаний «Авиастар» начал серийное производство. 17 августа 1990 года был выпущен первый серийный Ту-204. Эксплуатационные испытания самолёта прошли с марта по декабрь 1993 года в авиакомпании «Внуковские авиалинии». 12 января 1995 года Госавиарегистр РФ выдал на Ту-204 сертификат лётной годности. 23 февраля 1996 года Ту-204 совершил первый рейс с пассажирами по маршруту Москва — Минеральные Воды. Ту-204 построен по аэродинамической схеме свободнонесущего низкоплана. Стреловидное крыло большого удлинения образовано сверхкритическими профилями. Для уменьшения индуктивного сопротивления крылу придана отрицательная аэродинамическая крутка и установлены концевые крылышки. Механизация крыла состоит из двухщелевых закрылков и предкрылков вдоль всей передней кромки. Шасси убирающееся, трёхопорное, с носовой стойкой. Силовая установка состоит из 2 ТРДД ПС-90А. Кабина экипажа оснащена цветными дисплеями и центральными Y-образными ручками с малыми ходами. Система управления самолётом и двигателями электродистанционная. Самолёт Ту-204 открыл новую эпоху в отечественной гражданской авиации. Впервые в истории нашей авиации авиалайнер создавался с учётом современных тому периоду международных авиационных требований и стандартов, соответствовал уровню мировой цивилизации вообще. При создании самолёта учитывались требования экономической эффективности, ограничения по шуму на местности и экологических международных стандартов. Ту-204 должен был стать таким же массовым, как и его предшественник Ту-154, но начавшийся развал страны и экономики (с 1992 по 1999 год объём авиаперевозок в России упал в 6 раз) не позволил этому осуществиться. Это привело к тому, что потенциальные возможности самолёта полностью не реализованы до сих пор. В настоящее время изготовлено около 40 самолётов Ту-204 всех модификаций. Эксплуатируется в российских авиакомпаниях «Аэрофлот», «Внуковские авиалиии», «Кавминводыавиа», «Красэйр», «Орёлаэро», «Пермские авиалинии», «Полёт», ГТК «Россия», «Сибирь», «Трансевропейские авиалинии». Поставлялся на экспорт в Египет, Китай. 9 сентября 2004 года группе разработчиков, производителей и эксплуатантов Ту-204 присуждена Государственная премия РФ. Фотографии Ту-204 можно посмотреть здесь. Модификации самолёта:
Лётно-технические характеристики
Литература
|
aviaros.narod.ru
Ту-204-100В | Авиация России
Причиной возгорания двигателя самолёта Ту-204-100 а/к Red Wings, следовавшего из Уфы в Сочи 22 августа, стало разрушение лопаток компрессора высокого давления. Члены экипажа рейса среагировали на ситуацию слаженно, за что Росавиация представила их к государственным наградам, сообщил в эфире телеканала «Россия 24» глава Росавиации Александр Нерадько. «Произошло разрушение лопаток компрессора […]
Подробнее
Ту-204-100В совершил трансатлантический перелёт, охвативший три континента. Самолёт подтвердил свои высокие эксплуатационные характеристики, совершив перелёты с делегацией Министерства промышленности и торговли в рамках бизнес-миссии в страны Латинской Америки и США, где глава Минпромторга Денис Мантуров выступил на Ежегодном собрании Американо-Российского делового совета. Об этом сообщает пресс-служба ОАК. Маршрут визита делегации […]
Подробнее
Ульяновское авиастроительное предприятие АО «Авиастар-СП» (входит в состав ПАО «ОАК») передало на лётно-испытательную станцию предприятия новый пассажирский самолёт Ту-204-100В в VIP-исполнении. Таким образом, был завершён этап постройки на производственной площадке завода очередного авиалайнера. Далее новому воздушному судну предстоит пройти наземные и лётные испытания. Таким образом, на лётно-испытательной станции АО «Авиастар-СП» […]
Подробнее
11 августа 2017 года в Ульяновске совершил первый испытательный полёт изготовленный на АО «Авиастар-СП» пассажирский самолёт Ту-204-100В (серийный номер 64056, регистрационный номер RA-64056), выполненный в VIP-варианте. Об этом сообщает Центр анализа стратегий и технологий (Центр АСТ). Самолёт был построен по заключённому в январе 2016 года контракту с ульяновской лизинговой компанией […]
Подробнееaviation21.ru
Ту-204 — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
Ту-204Ту-204Ту-204 — советский/российский среднемагистральный узкофюзеляжный пассажирский самолёт, разработанный в конце 1980-х — начале 1990-х в ОКБ Туполева для замены на авиалиниях пассажирского самолёта Ту-154. Производится с 1990 года на заводе «Авиастар-СП» в Ульяновске, а также с 1996 года на КАПО имени С. П. Горбунова в Казани (модификация Ту-214).
На Ту-204 применены электродистанционная система управления, электронно-цифровая система управления двигателями с полной ответственностью (FADEC), сверхкритические профили крыла, блоки оборудования с цифровыми вычислителями и другие новшества, не использовавшиеся на самолётах предыдущих поколений.
На основе базового варианта Ту-204 создано около 20 модификаций, отличающихся назначением, лётно-техническими характеристиками, типом двигателей и составом бортового оборудования. В семейство самолётов Ту-204/214 входят пассажирские, грузовые, специальные и VIP-модификации.
На различные варианты Ту-204 получено более 50 российских и международных сертификатов и дополнений к ним[2]. Самолёты семейства Ту-204/214 отвечают всем современным требованиям по безопасности, шуму на местности и выбросу вредных веществ[3]. Находящиеся в эксплуатации модификации Ту-204 соответствуют требованиям ИКАО и Евроконтроля по вертикальному эшелонированию и точности навигации, без ограничений допущены к полётам в страны ЕС, а также выполняют регулярные рейсы по всему миру, включая страны Северной и Южной Америки[4].
История создания
Выбор концепции
Первые проработки нового среднемагистрального пассажирского самолёта на замену Ту-154 появились в ОКБ имени Туполева в 1973 году, хотя выдвигались предложения по дальнейшей модернизации Ту-154, аналогичные проекту коренной модернизации Ту-134 — Ту-134Д. В процессе работы над новым самолётом было рассмотрено множество различных схем и компоновок, которые привели к трёхдвигательной схеме широкофюзеляжного самолёта, получившего обозначение Ту-204[5]. В первоначальном проекте предусматривались объёмные багажные помещения под стандартные контейнеры с грузами, машина становилась двухпалубной за счёт некоторой переразмеренности фюзеляжа, что позволяло маневрировать в эксплуатации соотношением загрузки пассажирами и грузами, и оптимизировать потери, связанные с сезонностью перевозок и изменением величины пассажиропотока[6].
11 августа 1981 года вышло правительственное постановление о создании среднемагистрального самолёта с тремя двигателями Д-90 и современным ему уровнем расхода топлива. В 1982 году завершили постройку макета, однако этот проект не нашёл дальнейшего развития. В процессе разработки конструкторы отказались от трёхдвигательного варианта и перешли к проектированию самолёта по двухдвигательной схеме с двигателями, подвешенными на пилонах под крылом (впервые в практике КБ Туполева)[5]. Проект был полностью переработан и стал основой для рабочего проектирования Ту-204[7].
Разработка
В 1982 году на коллегии МАП по инициативе министра И. С. Силаева было принято решение о создании среднемагистрального самолёта Ту-204 с двумя двигателями и дальнемагистрального самолёта Ил-96 с четырьмя двигателями того же типа. В 1983 году Совет Министров СССР издал постановление о разработке и постройке этих авиалайнеров. В постановлении указывалось, что создаваемые самолёты по конкурентоспособности не должны уступать западным образцам. В связи с этим был объявлен конкурс на выбор типового двигателя для новых пассажирских самолётов между СНТК им. Н. Д. Кузнецова и МКБ П. А. Соловьёва. Конкурс с проектом двигателя Д-90 (будущим ПС-90А) выиграло конструкторское бюро П. А. Соловьева.
В КБ Туполева руководителем темы стал Л. А. Лановский, которого в 1985 году назначили Главным конструктором Ту-204. При проектировании Ту-204 впервые широко использовали разработанную в КБ Туполева универсальную систему «Диана» для общего силового расчёта конструкции методом конечных элементов. Эта система позволила осуществить расчёт напряжённо-деформированного состояния конструкции, собственных форм и частот колебаний, динамической реакции и механики разрушений[8].
Применение вычислительной техники дало возможность оптимизировать конструктивно-силовую схему, провести автоматизированный весовой контроль, а также программировать процесс механической обработки деталей на станках с числовым программным управлением (ЧПУ). Благодаря использованию программы проектирования внешних обводов удалось обеспечить аналитическую плавность поверхности крыла при его весьма сложной аэродинамической форме, а также повысить точность провязки стапельной оснастки для отдельных агрегатов и подвижных элементов по сравнению с традиционным плазово-шаблонным методом[6].
Особое внимание при отработке аэродинамической компоновки было уделено выбору обводов крыла, как основному элементу, обеспечивающему аэродинамическую эффективность самолёта в целом. При определении формообразования крыла использован комплекс расчётных программ АПАК, а также параметрические испытания 26 моделей вариантов крыльев в аэродинамических трубах ЦАГИ[9].
С целью снижения массы разработчики приняли решение о широком внедрении в конструкцию самолёта композитных материалов на основе угле-, стеклоорганопластиков и гибридных материалов. Совместно с ВИАМ выполнен большой объём экспериментальных работ по исследованию композитных материалов на образцах и опытных изделиях, в результате чего разработана и внедрена директивная технология изготовления композитных деталей Ту-204[10]. Масса применённых на самолёте композитных материалов составила 14 % от массы конструкции[11].
При разработке конструкции внедрены и другие технологические новшества: использованы длинномерные монолитно-сборные панели, панели крыла без стыков обшивок, крупноразмерные листы обшивок фюзеляжа и усовершенствованные крепёжные детали, в том числе титановые. Использование длинномерных полуфабрикатов и крупногабаритных листов позволило существенно уменьшить количество стыков на фюзеляже, в результате чего снизилась масса конструкции и улучшилось качество внешней поверхности самолёта. Особое внимание было уделено повышению коррозионной стойкости конструкции. Была усовершенствована схема теплозвукоизоляции, в нижней части гермокабины установлены дренажные клапаны, и усилено лакокрасочное покрытие[11][6]. В конструкции применены новые материалы с улучшенными характеристиками вязкости, малоцикловой усталости, низкими скоростями роста трещин, а также высокопрочные с хорошими усталостными характеристиками[11].
К моменту окончания проектирования самолёт решили серийно строить на Ульяновском авиационно-промышленном комплексе (УАПК) им. Д. Ф. Устинова (с 1992 года ЗАО «Авиастар-СП»). Первый Ту-204 был построен в Москве совместно опытным производством АНТК им. А. Н. Туполева и УАПК.
Испытания
Для проведения ресурсных и прочностных испытаний использовались два специально построенных самолёта. Ещё на этапе проектирования был произведён переход от расчётов на статику к расчётам на ресурс и живучесть, что привело к снижению действующих напряжений. Экспериментальный «крест» (крыло-фюзеляж) после всех статических испытаний и искусственного доведения трещины до расчётного (нормированного) размера выдержал нагрузку в 140 % от расчётной[12].
Бортовые системы отрабатывались на стендах, а на моторно-испытательном комплексе смонтировали и испытали полноразмерную топливную систему.
Первый полёт опытного Ту-204 состоялся 2 января 1989 года на аэродроме Раменское. Первая машина была оборудована средствами экстренного спасения экипажа, в пассажирском салоне установили большое количество различной контрольно-записывающей аппаратуры, которая должна была контролировать работу всех систем и агрегатов самолёта[6]. Освоение серийного производства авиалайнера в Ульяновске началось ещё в 1987 году, поэтому в сертификационных испытаниях кроме опытной машины участвовали ещё три предсерийных самолёта, построенных УАПК.
По результатам испытаний в конструкцию самолёта внесён ряд доработок и усовершенствований технологии производства. Большое внимание уделено отработке новых цифровых систем самолёта. В частности, было разработано 23 варианта автоматической бортовой системы штурвального управления, каждый из которых требовал не только тщательной проверки на надёжность, но и лётных испытаний. На все это уходило время, одновременно с экономическими трудностями в стране начало снижаться финансирование программы, что растянуло сроки испытаний и получения сертификата типа на самолёт.
Полное прекращение бюджетного финансирования в начале 1990-х годов практ
wiki-org.ru
