Pz.Kpfw.38(t) по эту сторону фронта

Танки Pz.Kpfw.38(t) сыграли важную роль в ходе сражений на советско-германском фронте 1941 года. К 22 июня 1941 года в немецких частях находилось 772 машины этого типа, которые использовались в пяти немецких танковых дивизиях. Неудивительно, что построенные в Чехии танки стали объектом пристального изучения со стороны советских специалистов. Данный материал посвящен исследованию трофейных Pz.Kpfw.38(t), а также их использованию в Красной Армии.

Из-под Крапивни на полигон

Во второй половине 30-х годов между Чехословакией и СССР развилось плотное сотрудничество в военной сфере. Сотрудничество шло взаимовыгодное: благодаря ему в чехословацких ВВС появились бомбардировщики Avia B-71 (чехословацкая версия СБ), а Красная Армия получила орудия особой мощности БР-17 и БР-18 (лицензионная версия орудий фирмы Škoda).

Развивалось сотрудничество и в сфере бронетанковой техники. Особый интерес здесь имела та же фирма Škoda, которая в лице Советского Союза видела потенциального покупателя для своих танков LT vz.35. Дело дошло до испытаний опытного образца в СССР, но сделка не состоялась, в том числе из-за опасений Škoda по поводу возможности нелицензионного выпуска LT vz.35. На деле для СССР этот танк был вчерашним днем, хотя отдельные его узлы и детали вызывали интерес. В частности, советские инженеры обратили внимание на подвеску, которую испытывали на Т-26, и трансмиссию.

Схема броневых листов Pz.Kpfw.38(t) Ausf.E, которую весной 1941 года смогла добыть советская внешняя разведка

Довольно плотным было и советское сотрудничество с фирмой ČKD. До испытаний ее танков в СССР дело не дошло, но компания снабжала советскую сторону довольно подробный информацией по своим боевым машинам и тягачам. Например, в Автобронетанковом управлении Красной Армии были хорошо осведомлены о ходе работ по среднему танку V-8-H.

После оккупации Чехии Германией сотрудничество прекратилось, но кое-какие материалы по тамошним разработкам в СССР все же попадали. Это стало возможным благодаря работе советской внешней разведки и чешским инженерам, которые, мягко говоря, весьма неоднозначно восприняли оккупацию своей страны Германией. В конце 1940 года удалось добыть образцы брони легкого танка LT vz.38, которые отправили в Ленинград на изучение специалистам НИИ-48. По итогам изучения был сделан вывод, что чешская сталь не представляет интереса для советской танковой промышленности.

Весной 1941 года Главное бронетанковое управление Красной Армии (ГАБТУ КА; с лета 1940 года так стало называться Автобронетанковое управление – прим. ред.) получило подробный материал по танкам TNH-P (LT vz.38), TNH-Sv (будущий Strv m/41) и Pz.Kpfw.38(t) Ausf.E. Помимо тактико-технических характеристик, была получена информация о конструкции корпуса и башни Pz.Kpfw.38(t) Ausf.E. Таким образом, к началу Великой Отечественной войны советские военные имели подробную информацию по этому танку, массово использовавшемуся немецкой армией.

Захваченный Pz.Kpfw.38(t) из 20-й танковой дивизии, сентябрь 1941 года

Познакомиться с Pz.Kpfw.38(t) поближе советским специалистам удалось в начале августа 1941 года. 23 июля начались ожесточенные бои в районе деревни Крапивня Смоленской области. С немецкой стороны здесь сражалась 20-я танковая дивизия, в составе которой были Pz.Kpfw.II (в основном модификации Ausf.C), Pz.Kpfw.IV (в основном модификаций Ausf.D-E) и Pz.Kpfw.38(t). Также совместно с дивизией действовал 643-й противотанковый батальон, на вооружении которого находились истребители танков Panzerjäger I. С советской стороны немцам противостояли 107-я и, чуть позже, 102-я танковые дивизии.

В целом качественное превосходство было на немецкой стороне: несмотря на то, что в составе 107-й тд имелись КВ-1 и Т-34, основой силой являлись Т-26 и БТ. Это во многом объясняет, почему потери советской стороны оказались большими, чем у немцев. Тем не менее, удача от 20-й танковой дивизии отвернулась. Понеся тяжелые потери в боях в районе Крапивни, дивизия в последних числах июля была вынуждена отступить, потеряв при этом от 30 до 40 танков. Подбитые машины стали советскими трофеями. В «Красной Звезде» и других советских газетах появились материалы с фотографиями разгромленной немецкой техники.

Этот же танк спереди. Хорошо видна дивизионная эмблема

По одному танку каждого типа было отправлено на научно-испытательный полигон в Кубинку. Следует добавить, что под Крапивней началась история бронеавтомобиля БА-64. Среди трофеев оказались немецкие броневики Sd.Kfz.222 и Sd.Kfz.223. Итогом изучения Sd.Kfz.223 стало начало работ по созданию похожего по классу броневика, который заменил БА-20.

Помимо этого, прямо на месте военный совет Западного фронта провел работы по изучению немецких танков. Помимо Pz.Kpfw.IV (в документах он шел как «танк средний тип IV обр.37 г.»), изучался Pz.Kpfw.38(t) Ausf.E. Первым делом танк обстреляли из противотанкового ружья Рукавишникова. Выяснилось, что пулей Б-39 с 300 метров танк не пробивается, а пуля БС-41 из 7 выстрелов пробила борт танка во всех случаях. При стрельбе из 45-мм пушки в лобовую часть на дистанции 500 метров один снаряд срикошетировал от экрана, сделав в нем вмятину и трещину, еще два в том же месте броню пробили. В целом был сделан вывод, что наличное противотанковое вооружение вполне может бороться с этими машинами.

Также было составлено довольно точное описание танка, правда, его боевую массу явно переоценили, указав ее как 18–20 тонн. Были указаны и слабые места машины. Таковыми являлись крыша моторного отделения, а также ведущее колесо, при попадании в которое часто имели случаи заклинивания. Слабой оказалась и защита моторного отделения от бутылок с зажигательной жидкостью.

На глушителе видно специальное крепление, через которое проходил шланг от буксируемой бочки с бензином в топливный бак

Следующий этап изучения происходил уже на Полигоне в Кубинке, куда отправилась машина с башенным номером 44. Она также относилась к модификации Ausf.E. Интересно, что специалисты Полигона также ошиблись с боевой массой, изначально оценив ее в 14 тонн. Уже позже цифру скорректировали до 11 тонн. Отмечалась высокая культура производства, особое внимание было уделено планетарной коробке передач Praga-Wilson и планетарным механизмам поворота. Вместе с тем, по боевым возможностям и общей конструкции, по мнению специалистов полигона, машина не сильно отличалась от LT vz.35. Лобовая защита танка могла поражаться любыми типами артиллерии, а его борта были признаны уязвимыми для огня крупнокалиберных пулеметов. Дальнейшая судьба машины с башенным номером 44 неизвестна.

Хрупкий чешский болотоход

На более детальное изучение трофейного танка осенью 1941 года времени не нашлось. В тот момент у Полигона были совсем другие приоритеты. Осенью 1941 года его эвакуировали в Казань, а вместе с ним – и часть трофейной техники. Среди нее оказался и танк с башенным номером 624, также из состава 20-й танковой дивизии. Вероятнее всего, этот танк тоже был в числе трофеев, захваченных в сражении у Крапивни. Машина досталась Полигону в нерабочем состоянии, для ее ремонта понадобилось несколько месяцев. Закончился он только к весне 1942 года, хотя, судя по некоторым признакам, полностью работоспособным танк так и не стал.

Летом 1942 года было решено провести совместные испытания иностранных и трофейных танков. Принимал в них участие и Pz.Kpfw.38 (t). За время испытаний, проходивших в июле 1942 года, машина прошла 120 километров, то есть меньше всех участников. Это наводит на мысль о том, что ее техническое состояние было далеким от идеального. Об этом говорит и максимальная скорость, составившая на булыжном шоссе всего 30 км/ч. Соответствующими оказались и средние скорости, составившие 25 км/ч по шоссе, 16 км/ч по проселку и 13 км/ч по бездорожью. Расход горючего при этом оказался наименьшим среди участников – 132, 169 и 185 литров соответственно. Максимальный угол преодолеваемого подъема составил 20 градусов, а крена – 25 градусов.

Танк в ходе преодоления брода

В целом можно сказать, что советских военных чешский танк не впечатлил. Даже если бы он был полностью исправен, характеристики вряд ли сильно улучшились. Кроме того, в случае с преодолением подъемов ограничивающим фактором оказалась не мощность двигателя, а сцепление гусениц с грунтом. В этом отношении танк оказался равным американским Light Tank M3 и Medium Tank M3. Примерно та же картина была и с максимальным углом крена. Он ограничивался сбрасыванием гусениц, и здесь Pz.Kpfw.38(t) оказался в числе аутсайдеров. Аналогичный максимальный угол крена показал Medium Tank M3, остальные машины оказались в этом плане лучше.

Pz.Kpfw.38(t) хорошо показал себя при движении по болотистой местности

В случае с преодолением водной преграды сослаться на плохое техническое состояние было уже сложно. Итоги оказались печальными: пройдя 35 метров, танк погрузился на 1350 мм, вода быстро залила его моторное отделение, и мотор заглох. Вытаскивать машину пришлось с помощью тягача. Справедливости ради, немецкий Pz.Kpfw.III Ausf.H прошел еще меньше – 30 метров.

Реабилитировался чешский танк в ходе испытаний на преодоление болота. Машина несколько раз прошла болотистую местность вдоль и поперек, уверенно двигаясь по сложным участкам.

Выбоина после попадания бронебойного снаряда 2-фунтовой танковой пушки

В сентябре-октябре 1942 года были проведены испытания обстрелом трофейных танков. Кроме того, испытывались и огневые возможности пушек трофейных танков. При стрельбе из 37-мм пушки KwK 38(t) бронебойными снарядами по StuG III Ausf.B лобовой лист толщиной 50 мм не пробивался со всех дистанций, при этом борта успешно поражались на дистанции 850 метров. В случае использования подкалиберного снаряда лоб немецкой самоходной установки пробивался на дистанции 400 метров.

Составной лист лба корпуса после поражения его снарядом 45-мм пушки с дистанции 200 метров

Далее был проведен обстрел корпуса Pz.Kpfw.38(t) с башенным номером 121. В целом толщина брони чешского танка выглядела вполне достойно, но лишь до тех пор, пока не был проведен обстрел. Наиболее стойко броня показала себя против бронебойных снарядов 2-фунтовой (40 мм) английской пушки. На дистанции 200 метров из нее не удалось пробить ни лобовой лист корпуса, ни лоб подбашенной коробки, но при этом попадания сопровождались трещинами. Это означало, что после нескольких таких попаданий броня все равно будет пробита. При стрельбе из ДШК с дистанции 200 метров по корме корпуса было получено 100% пробитий. На дистанции 200 метров при стрельбе по борту корпуса в районе моторного отделения из 13 попаданий удалось добиться 4 пробитий. При сокращении дистанции до 150 метров из 9 попаданий не пробили броню всего 2 пули.

Для американской 37-мм пушки, установленной на легком танке M3, броня чешского танка не была проблемой

Результаты стрельбы по чешскому танку из 45-мм пушки примерно соответствовали результатам обстрела, произведенного в августе 1941 года. На дистанции 200 метров из трех выстрелов два увенчались сквозным пробитием. На дистанции 400 метров пробивался первый лист. Что же касается бортов, то они уверенно пробивались на дистанции до 1000 метров. Похожим образом показала себя броня Pz.Kpfw.38(t) при обстреле из 37-мм пушки американского легкого танка M3.

Попаданием 37-мм снаряда американской пушки выбило шаровую установку башенного пулемета

Впрочем, к тому моменту основным противником Pz.Kpfw.38(t) были советские средние танки Т-34, встреча с которыми не сулила для него ничего хорошего. По танку с дистанции 800 метров из пушки советского среднего танка был выпущен всего один снаряд, чего оказалось достаточно. Лобовой лист подбашенной коробки сорвало и разбило на куски. Стрельба осколочно-фугасными снарядами дала очень похожий эффект. При попадании рвало клепаные соединения и гнуло листы. Попадание в правый борт башни раскололо его на куски.

Попадание осколочно-фугасного снаряда 76-мм пушки Ф-34 в борт башни

Полученные результаты не должны сильно удивлять. Проблемы с броней у чехословацких танков начались еще в 30-е годы, и к началу войны их так и не удалось устранить. По результатам обстрела был сделан вывод, что чешская броня хрупкая. То же самое в своем заключении отразили и специалисты НИИ-48, изучавшие осенью 1942 года зарубежные танки. Исследования показали, что присадки никеля, повышающие вязкость стали, сведены в этой броне на нет. Дополнительная проблема заключалась в том, что корпус и башня Pz.Kpfw.38(t) собирались при помощи клепаных соединений. При попадании снаряда внутренняя часть заклепки отрывалась и превращалась в поражающий элемент.

Схема бронирования Pz.Kpfw.38(t), составленная в 1942 году НИИ-48

Итоги изучения Pz.Kpfw.38(t) в СССР позволяют сказать, что этот танк рядом историков явно переоценен. В конце 30-х годов он действительно был одним из лучших танков в своем классе, но при этом проблема с броней значительно снижала его боевую эффективность. Кроме того, в 1940 – 1941 годах появилось несколько танков аналогичного класса, которые были явно не хуже. Прежде всего, это касается Light Tank M3. По совокупности характеристик он явно превосходил Pz.Kpfw.38(t), в первую очередь за счет подвижности. Больше того, и Strv m/41, шведский близнец Pz.Kpfw.38(t), был лучше его, особенно это касается танков второй серии. В отличие от чешской брони, шведская проблемами с хрупкостью не страдала.

Со звездой на борту

Данный материал будет не полным, если не упомянуть в нем об использовании трофейных Pz.Kpfw.38(t) в Красной Армии. По-настоящему массово танки этого типа стали попадать в руки советских трофейщиков в конце 1941 года, когда началось контрнаступление под Москвой. Трофеев оказалось настолько много, что в декабре 1941 года на территории завода «Подъемник» был организован бронетанковый ремонтный завод (БТРЗ) №82, основной задачей которого стал ремонт иностранной и трофейной техники. Эта специализация предприятия сохранилась до конца войны. Кроме того, ремонтом трофейной техники занимались и на территории, которую ранее занимал эвакуированный в Свердловск завод №37. Постепенно на старых площадях был организован филиал завода №37.

Ремонт «Праги» на БТРЗ №82, Москва, май 1942 года

В целом трофейные чешские танки, которые в советских документах чаще всего назвались «Прага», оказались вполне надежными машинами. Другое дело, что далеко не все из них доставались заводу в состоянии, которое позволяло их отремонтировать. Чаще всего речь шла о достаточно серьезно поврежденных танках. Не стоит после этого удивляться, что из 53 завезенных на ремзавод №82 «Праг» удалось отремонтировать всего 13 штук. Филиал завода №37 отремонтировал еще 3 танка.

Для обучения танкистов было выпущено краткое руководство по эксплуатации

В феврале 1942 года появилась идея перевооружения трофейных танков советскими орудийными системами. В случае с «Прагой» предполагалось поставить либо 20-мм автоматическую пушку ТНШ, либо 45-мм танковую пушку. В качестве исполнителя работ выступало КБ завода №592 под руководством Е. В. Синильщикова и С. Г. Перерушева. Судя по документам, дальше задания дело здесь не продвинулось, поскольку более приоритетной задачей являлся проект САУ 122-СГ (СГ-122) на базе StuG III. Вместе с тем, часть танков, судя по фотографиям, получила советские пулеметы ДТ. Для обеспечения экипажей информацией об устройстве трофейных танков была издана краткая инструкция по эксплуатации.

Отправка матчасти ООТБ на фронт, лето 1942 года. Хорошо видны пулеметы ДТ на крыше башни

Вероятнее всего, первый случай боевого применения трофейных Pz.Kpfw.38(t) имел место в Крыму. По крайней мере, несколько таких танков из состава 22-й танковой дивизии вермахта удалось захватить, и они попали в распоряжение Крымского фронта. Что же касается машин, которые поступили с ремзавода №82, то массово их применила в бою всего одна часть – ООТБ (отдельный особый танковый батальон). В некоторых публикациях он называется ООТБ литер «Б», но это уже другая часть, которая находилась в составе 31-й армии. Что же касается ООТБ, то он был отправлен в 20-ю армию.

Батальон сформировали в июле 1942 года, его командиром стал майор Ф.В. Небылов. Батальон полностью состоял из трофейных танков: помимо 10 Pz.Kpfw.38(t), в нем находилось 2 StuG III, 12 Pz.Kpfw.III и 6 Pz.Kpfw.IV. Характерной деталью «Праг» ООТБ были большие белые звезды, которые наносились на лобовой лист корпуса и борта башни. Такой отличительный знак был крайне необходим, поскольку трофейные танки могли подбить свои же.

Схема действия ООТБ в обороне, 23 сентября 1942 года

По состоянию на 31 августа в батальоне было 8 «Праг, 6 Pz.Kpfw.IV, 10 Pz.Kpfw.III и 2 StuG III. К тому моменту батальон действовал совместно с 354-й стрелковой дивизией. 3 сентября батальон поддерживал наступление 1203-го стрелкового полка 354-й стрелковой дивизии в районе деревни Опокино. На следующий день одна «Прага» была подбита артиллерией, еще две машины оказались подбиты вражеской авиацией. Из оставшихся танков один находился в распоряжении командира 354-й сд. На следующий день было подбито еще 2 трофейных танка, но при этом 1, поврежденный ранее, удалось ввести в строй. Днем позже количество боеспособных «Праг» удалось довести до 5, из них 2 требовали ремонта. Экипажи окопали машины и использовали как неподвижные огневые точки. В тот момент батальон находился северо-восточнее деревни Черниково.

На протяжении следующей недели танки держали оборону совместно с 331-й стрелковой дивизией. По состоянию на 25 сентября в строю оставалось 3 «Праги». Из потерянных ранее танков 2 остались на территории противника, не так давно их фотографии «всплывали» на одном из интернет-аукционов. Позже эти машины удалось эвакуировать. Батальон до конца октября 1942 года имел примерно такой же состав, после чего его расформировали. Федор Васильевич Небылов закончил войну в звании гвардии подполковника, занимая к тому моменту должность заместителя командира 67-й гвардейской тяжелой танковой бригады. В ее составе он дошел до Берлина.

---

Источники:

• Материалы ЦАМО РФ
• Материалы РГАКФД
• Фотоархив автора

warspot.ru

Pz.Kpfw. 38 (t): обзор, характеристики, сравнение параметров

Разработан компанией ČKD для нужд Чехословацкой армии в 1938 году. Во время немецкой оккупации состоял на вооружении Вермахта. В составе немецких танковых частей применялся в польской и французской кампаниях, а также на советско-германском фронте. В боевых частях первой линии использовался до середины 1942 года. Было выпущено примерно 1400 танков в восьми вариантах (Ausf A/B/C/D/E/F/S/G).

Нация Германия Германия

Уровень Уровень III

Тип Лёгкий танк Лёгкий танк

Стоимость Кредиты 33 000 Опыт 1 250

worldoftanks.ru

Panzer 38(t) — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Panzer 38(t) Ausf. S
LT vz.38 Panzerkampfwagen 38(t)
Загальні дані
класифікація	легкий танк
Виробництво та застосування
країна-виробник	Чехословаччина Škoda
роки виробництва	1938-1942
кількість виробів, од.	~1400
роки експлуатації	1939–1950-ті
війни	Друга світова війна
Основні параметри
екіпаж, осіб	3—4
десант	—
довжина, мм	4,61 м
ширина, мм	2,252 м
висота, мм	2,135 м
кліренс, мм	0,4 м
Броня
Озброєння
боєкомплект гармати	72
боєкомплект	2400
додаткове озброєння	2x 7.92 мм ZB53 (MG 37(t)) machine gun
Силова установка, маневреність та мобільність
пальне	бензин

Panzerkampfwagen 38 (t), Pz.Kpfw.38 (t) — чеський (LT vz.38) легкий танк часів Другої світової війни.

Історія[

uk.wikipedia.org

Легкий танк Pz.Kpfw 38(t) | Panzerkampfwagen Pz.Kpfw 38(t)

Pz.Kpfw 38(t) (Panzerkampfwagen 38 (t)) – танк Второй мировой войны. Проект ческой фирмы ЧКД. После немецкой оккупации, налажен выпуск танков для нужд немецкой армии. Машина выпускалась в нескольких модификациях, шасси использовалось в нескольких немецких САУ. Помимо Германии состоял на вооружении армий Румынии, Словакии и Венгрии.

История создания.

В середине тридцатых годов Чехословацкое правительство приняло решение о модернизации армии. Согласно плану, значительные средства должны были быть привлечены под программу строительства легких танков. Но необходимо было определиться с выбором, продолжить ли производство LT vz. 35 либо объявить конкурс на проектирование новой машины. Для чего, в конце октября месяца тридцать седьмого года МО Чехословакии созвано совещание, на котором присутствовали командиры танковых полков, представители проектных организаций и представители генерального штаба.

Большинство присутствующих высказались за создание новой машины, в виду наличия у LT vz. 35 большого числа конструкторских недостатков. Министерством вооружений был объявлен конкурс на проектирование и создание нового легкого танка улучшенной конструкции.

Фирма «Шкода» для участия в конкурсе представила два своих танка, один из которых представлял собой капитальную модернизацию LT vz. 35, уже имевшегося в армии и новый танк, который первоначально позиционировался как машина для экспортных поставок.

Танк с успехом прошел полигонные испытания в Миловицах, где пять дней в неделю совершал пробеги по сто шестьдесят-двести километров. Так что к концу испытаний он прошел более пяти с половиной тысяч километров ( из 1500 по бездорожью) без серьезных поломок. При этом машина требовала не больше 0,5-1 часа на ежедневное техническое обслуживание, а ТО не отличалось сложностью. Конструктивные недостатки были, но в допустимых пределах.

Танк, проходивший испытания в Миловицах, а скорее прототип танка, не имел вооружения, а вместо него его догрузили балластом весом в 380 кг, так что его общая масса составила 8480 кг, без экипажа.

По результат испытаний и доработок конструкции, продлившихся вплоть до июля текущего года, так получил как новую башню характерной формы, так и множество улучшений и изменений коснувшихся как непосредственно конструкции, так и броневой защиты.

Итогом были приемные испытания, которые прошли первого июля. В ходе, которых комиссия из тридцати армейских офицеров, представителей генштаба, проектных организаций порекомендовало принять на вооружение машину как Lehky Tank vz. 38.

После чего его доставили обратно на завод, где полностью разобрали, чтобы оценить степень износа. Износ оказался небольшим. Что добавило фирме репутации как надежного производителя.

На вооружение LT vz. 38 приняли постановлением от тридцать первого августа тридцать восьмого года. Первый правительственный заказ предусматривал строительство для армии ста пятидесяти таких машин, так как мобилизационная потребность чешской армии в легких танках имевшимися танками покрывалась только на половину.

Любопытно, что «кровавые акулы» чешского капитализма за партию танков для родной армии запросили сумму эквивалентную 3,4 миллионов долларов США, без вооружения и оснащения.

Эта сумма настолько шокировала чешских военных, что от покупки они решили отказаться.

На переговорах продлившихся весь май тридцать восьмого года, цену за машину удалось снизить с 640180 до 620146 крон, что в общем немного и МО Чехословкии заказало партию из 150 штук.

Первые LT vz. 38 покинули цеха в конце тридцать восьмого года. Однако вследствие неблагоприятной внешнеполитической ситуации, дальнейшее производство было временно прекращено. Так что возобновление производства этих танков произошло после немецкой оккупации. В мае тридцать девятого года появились первые машины, выпущенные для германской армии.

Pz.Kpfw 38(t) на немецкой службе.

В тридцать девятом году, после объявления Чехии немецким протекторатом, чешская промышленность перешла в полное владение оккупантов. Первым делом немцы конфисковали танки, принадлежащие теперь уже бывшей чешской армии.

Уже второго мая на ЧКД прибыла группа офицеров Управления вооружений. Прибывшим продемонстрировали образцы бронетехники выпускавшейся заводом. Среди представленных образцов был и LT vz. 38. Танк оказал на немцев благоприятное впечатление, по своим характеристикам он заметно опережал большинство имевшихся на то время у Германии танков, которые по большей части были представлены Pz.Kpfw I и Pz.Kpfw II.

Все остальное произошло быстро. Немцы, пятнадцатого мая тридцать девятого года, сформировали специальный штаб Управления вооружений в Праге, и он в тот же день отдал необходимые распоряжения о военной приемке новых танков в количестве десяти штук. В течение следующих 5 дней, на четырех из них прошли подготовку, для дальнейшего использования в качестве инструкторов 11 немецких танкистов из числа унтер-офицеров и офицеров. Для чего были привлечены 3 офицера бывшей чешской армии. 22.05.39 г, немецко-чешская комиссия приняла деять из десяти
Pz.Kpfw 38(t).

Согласно немецким планам, завод должен сдать всю партию в ноябре текущего года, равными партиями по 25 машин в месяц. Что и было сделано. Последние танки были приняты в конце ноября.

Поначалу немцы обозначали эту машину как L.Т.М. 38, затем Pz.Kpfw III(t). И только в сороковом году они он стал называться Pz.Kpfw 38(t). Очевидно, что данное наименование должно было подчеркнуть не немецкое происхождение машины.

Модификации танка.

• Ausf.A.

  Данная партия из ста пятидесяти танков является первой серийной модификацией танка. Pz.Kpfw 38(t) данной серии практически полностью повторяли конструкцию LT vz. 38. Отличия все же были и заключались в немецком электрооборудовании, накладных кольцах на шаровые опоры пулеметов. Наиболее очевидное внешнее отличие — крупное основание радиоантенны, от которого отходил трубчатый кожух антенны. Поздние танки Ausf.A прошли модернизацию, которая изменила их внешний облик.


   В виду очевидных превосходных боевых свойств Pz.Kpfw 38(t)фирме BBM, в которую преобразовали ЧКД, передали заказ еще на триста двадцать пять машин. В рамках этого заказа были изготовлены танки трех модификаций — Ausf.B,С, а также D. Контракт подписан в июле тридцать девятого, танки были изготовлены в течении четырех месяцев, начиная с января сорокового года.

• Ausf.B.

  Модификация Pz.Kpfw 38(t) Ausf.B. представляла собой первые сто десять машин из заказа, изготовлены в срок января по май. Немецкое оборудование дополнили немецкие радиостанции. Машины получили обычные для немецких танков световые сигналы тормоза и ходовую фару типа Notek. Антенна лишилась трубчатого кожуха.



  Ранние Ausf.B, в количестве 50 машин электрическим оборудованием старого типа, все последующие машины электрооборудованием все той же фирмы Bosch нового типа.

• Ausf.С.

  Данную производственную серию выпустили количеством сто десять машин, с мая по август. Отличие оп прежнего образца — уплотнитель вокруг погона башни, по-иному размещен глушитель, а также немецкого типа антенна. На месте глушителя смонтировали дымовые шашки. Нижний лобовой лист усилили до сорока миллиметров.

• Ausf.D.

  Последние Pz.Kpfw 38(t) из заказа лета тридцать девятого года. Всего изготовлено сто десять машин, в производстве с сентября по ноябрь сорокового года.
  В данную модификацию внесены улучшения на основе опыта начала войны. Изменения коснулись лобового листа, который из изогнутого стал прямым. Часть машин построена с лобовым листом толщиной в 50 мм. Для чего использовали накладную броню толщиной в двадцать пять миллиметров.

  Удачный опыт боевого применения Ausf.A. в Польше принес BBM еще два заказа на партии танков- 275 танков в тридцать девятом году и еще 250 в сороковом году.
  Для выполнения заказов среднемесячное производство должно было увеличено до пятидесяти машин.

• Ausf.E.

  Производство Pz.Kpfw 38(t) данной модификации продолжалось с 10.1940 г. по 05.1941 г., всего было изготовлено 275 машин. Конструктивно танк представлял собой 38(t) Ausf.E усиленного бронирования. Толщина бронирования башни и корпуса танка доведена до пятидесяти миллиметров путем экранирования дополнительным броневым листом (25+25). Аналогично добронированированы борта боевой машины до тридцати миллиметров.



  Число заклепок и болтов, крепящих листы брони, сокращено для упрощения производства. Приборы наблюдения радиста и водителя заменили аналогичными по функционалу, но упрощенной конструкции.

  Для компенсации возросшего до 10,14 т веса увеличено с число листов рессор. На надгусеничной полке левого борта установлен ящик для амуниции. Кольцевые накладки вокруг шаровой пулемета башни больше не ставили.

• Ausf.F.

  Серийная модификация серийно выпускалась с мая по октябрь текущего года, всего было выпущено двести пятьдесят машин. Данная модификация отличалась от предыдущей лишь в деталях, например кронштейнами, удерживающими канистры.

• Ausf.S.

  Танки из заказа для Шведской армии. Серия выпускалась параллельно с 05-10.1940 г. Конфискована Германией для собственных нужд. Конструктивно аналогичны Ausf.A-C за исключением толщины лобового бронирования, равного пятидесяти миллиметров.

• Ausf.G и Ausf.H.

  Вскоре после начала операции «Барбаросса» фирме ВММ был спущен правительственный заказ на выпуск двух серий танков по Ausf.G и Ausf.Н по пятьсот машин в каждой. На протяжении года с октября сорок первого по октябрь сорок второго года, было произведено всего триста шесть машин из серии Ausf.G.Оставшиеся шасси из этой серии достроили как ПТ САУ Marder. Та же участь постигала и серию Ausf.H.

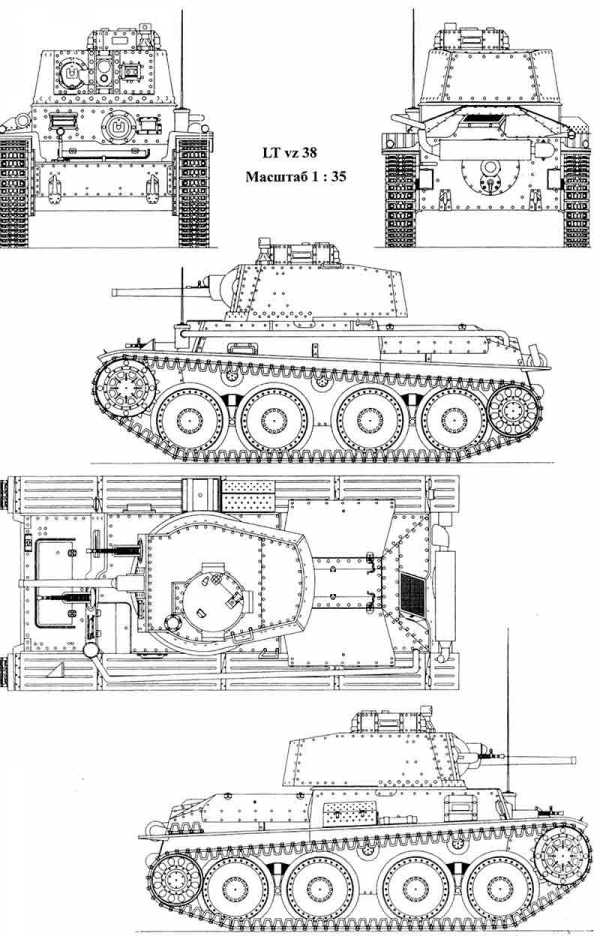

Эскиз танка LT vz. 38

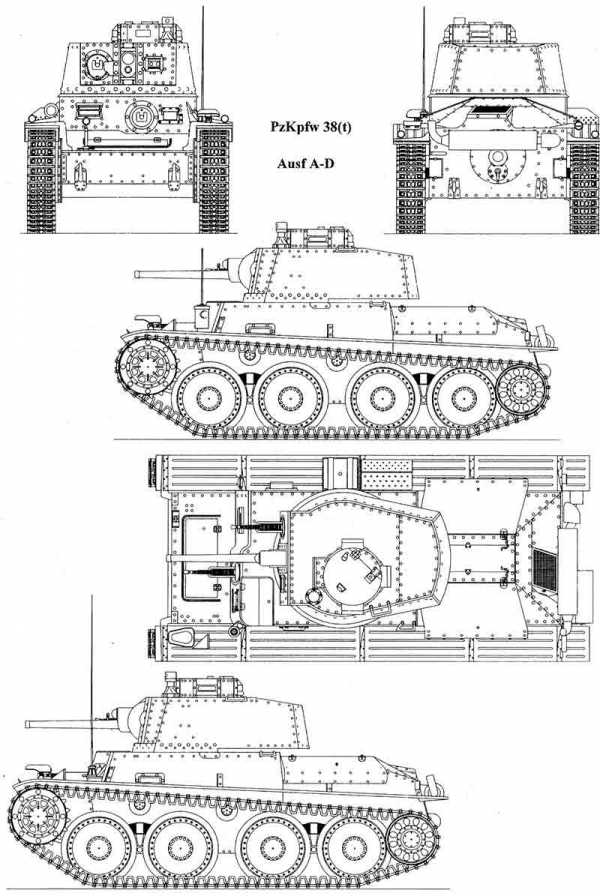

Эскиз танка Pz 38 (t) ausf A-D

Эскиз танка Pz 38 (t) ausf A-F-E-G

Эскиз танка Pz 38 (t) ausf E-G



• Танк Pz.38(t) Ausf.F — в Кубинке видео
• Panzerkampfwagen 38(t)
• Танк PzKpfw.38(t) видео

ww2tanki.ru

2-й Гвардейский танковый корпус — Pz.Kpfw.38(t)

LT vz.38 — ТNHР — Panzerkampfwagen 38(t) — Pz.Kpfw.38(t) Танк LТ-38 разработан в 1938 году концерном «ЧКД-Прага» под обозначением TNHP. Отличался простой, рациональной конструкцией. В его ходовой части с каждого борта использовались четыре опорных катка большого диаметра, сблокированных попарно на листовых рессорах. Ведущие колеса с трансмиссией располагались в передней части корпуса. Для облегчения ремонта трансмиссии в полевых условиях в передней части корпуса был сделан большой люк. Вооружение состояло из 37-мм полуавтоматической пушки и двух 7,92-мм пулеметов. В качестве силовой установки использовался шестицилиндровый карбюраторный двигатель жидкостного охлаждения. Первоначально танк поставлялся чехословацкой армии, а после оккупации Чехословакии Германией его производство продолжалось уже для нужд вермахта. До 1942 года вермахту было поставлено 1411 таких машин под маркой танк 38(t). Но особую известность танк получил в связи с тем, что его простое надежное шасси широко использовалось для создания самых разнообразных самоходно-артиллерийских установок, бронетранспортеров, ремонтно-эвакуационных машин и другой техники. Одних только так называемых «истребителей танков» типа «Хетцер» с начала 1944 года и до конца войны было выпущено 2500 единиц. После войны эти вооруженные 75-мм пушкой установки поставлялись армии Швейцарии под обозначением G13. Лучшим чехословацким легким танком был LТ vz.38 или TNHP производства фирмы ЧКД. Это была последняя модель, полностью отработанная до оккупации страны фашистской Германией и в 1938 году заказанная чешской армией. Однако по условиям мюнхенского договора Чехословакия должна была ограничить производство вооружения, поэтому подготовка к серийному производству боевых машин LТ — TNHP была приостановлена. Ко времени оккупации Чехии и Моравии 15 марта 1939 года со сборочной линии завода фирмы ЧКД сошли всего 3 предсерийных машины. После оккупации Чехословакии фашистской Германией производство легкого танка ТNНР было продолжено для нужд гитлеровской армии, в которой он получил обозначение Рz.Kрfw.38(t) Ausf. A. Первые 9 серийных машин под обозначением 38(t) Ausf. А покинули стены завода BMM 22 мая 1939 года. Всего же до начала второй мировой войны было построено 98 танков этой модификации. Рz.Kрfw.38(t) представлял собой легкий танк с экипажем из трех человек (Словакия) или четырех (Германия, Венгрия, Румыния). Толщина брони не превышала 10—25-мм. Рz.Kрfw.38(t) имел ходовую часть типа «Кристи», которая состояла из четырех обрезиненных сдвоенных опорных катков большого диаметра (775-мм). Каждая пара опорных катков подвешивалась индивидуально на листовых рессорах. В передней части корпуса располагалось ведущее колесо с 19 зубьями, в задней — колесо натяжения с механизмом натяжения. В верхней части корпуса находились два маленьких поддерживающих катка. В качестве силовой установки танки оснащались 6-цилиндровыми рядными карбюраторными двигателями типа «Прага» ЕРА мощностью 125 л. с. при 2200 об/мин. Танк Рz.Kрfw.38(t) Ausf. A развивал по дороге максимальную скорость 48 км/ч и 20—25 км/ч при движении по бездорожью. Вооружение состояло из 37-мм полуавтоматической пушки «Шкода» А-7 и 7,92-мм пулемета ZВ 53 (vz. 37), которые размещались в башне, и второго такого же пулемета в лобовом листе корпуса. Башня танка не имела силового привода, перемещение орудия в вертикальной плоскости, а также поворот башни выполнялись вручную. Командир имел в своем распоряжении наблюдательную башенку с четырьмя смотровыми щелями, закрытыми пуленепробиваемым стеклом, и перископ. Попасть внутрь машины можно было либо через люк в командирской башенке, либо через люк над местом механика-водителя с правой стороны корпуса. Некоторые исследователи (Чарльз К Климент и Хилари Л. Дойл) утверждают, что в аварийной ситуации танк можно было покинуть через люк в противопожарной перегородке, ведущий в силовое отделение, из которого можно было выйти наружу, подняв верхние защитные крышки. Радиостанция размещалась слева в передней части корпуса. Танк Рz.Kрfw.38(t) Ausf. A, как и LT vz. 38, имел штыревую антенну, которая обеспечивала устойчивую радиосвязь на дальности до 5— 9 км, и «боевую» поручневую антенну с радиусом действия 1 км, закрепленную на левом борту корпуса. Несколько позже немцы стали оснащать танки своими радиостанциями FuG 5 и FuG 2. Системы внутренней связи не было, поэтому командиру приходилось общаться с механиком-водителем при помощи разноцветных сигнальных огней. И, наконец, немцы установили дополнительное бронирование пулемета в виде кольца, которое монтировалось вокруг его маски. В остальном танк не претерпел никаких изменений по сравнению с тремя предсерийными LT vz. 38. По основным параметрам чешские танки LT vz. 35 и LT vz. 38, безусловно, превосходили ту технику, которой располагала гитлеровская армия в 1938-1939 годах (т.е. Pz.I и Pz.II). Таким образом, захват чехословацкой промышленности и материальной части чехословацких танковых частей способствовал значительному усилению фашистской армии. На основе чешского LT vz. 38 немцы построили ряд модификаций, а также использовали его шасси для производства самоходных артиллерийских установок. Еще до захвата Чехословакии Германией были выпущены конструктивно близкие к модели LT vz. 38 танки LTP и LTH. Танк LTP имел боевой вес 7,5 т. Форма его башни приближалась к цилиндрической, а командирская наблюдательная башенка располагалась в ее правой части. Такие танки поставлялись Перу. Танк LTH был вооружен 24-мм пушкой и двумя пулеметами. Боевой вес LTH составлял 7,5 т. С незначительными изменениями танк TNHP начал производиться в Швеции под обозначением m/41. Производство Т-21 было организовано в Венгрии, где вместе с новым вооружением он стал называться «Туран» I (с 40-мм пушкой) и «Туран» II (с 75-мм пушкой). При этом его лобовая броня была увеличена до 60-мм. Тактико-технические характеристики Боевая масса 9,4 т Размеры:   длина 4600 мм ширина 2120 мм высота 2400 мм Экипаж 4 человека Вооружение 1х37-мм пушка 2 х 7,92-мм пулемета Боекомплект 72 снаряда 2400 патронов Бронирование:   лоб корпуса 25 мм лоб башни 25 мм Тип двигателя карбюраторный «Прага» Максимальная мощность 125 л.с. Максимальная скорость 42 км/час Запас хода 250 км Bapианты TNHP Первоначальный экспортный вариант для Ирана, первого покупателя (в 1935 году изготовлено 50 штук) LTP Экспортный вариант для Перу LTH Экспортный вариант для Швейцарии LT vz. 38 Обозначение в Чехословацкой армии (на вооружение принят не был) Strv m/41 Производились по лицензии в Швеции Sav m/43 Штурмовое орудие на базе LT vz. 38, производилось в Швеции PzKpfw 38(t) A-D Танк производства Германии PzKpfw 38(t) E-G Pz 38(t) с увеличенной до 50 мм толщиной фронтальной брони PzKpfw 38(t) Ausf S Производился для Швеции, но был конфискован Германией SdKfz 138 Marder III САУ с открытой сзади рубкой на шасси танка PzKpfw 38(t) с 75-мм немецкой пушкой SdKfz 139 Marder III САУ с открытой сзади рубкой на шасси танка PzKpfw 38(t) с 76,2-мм советской пушкой SdKfz 138/1 Grille САУ со 150-мм немецкой пехотной пушкой; текже был разработан вариант танка снабжения для перевозки боеприпасов SdKfz 140 Flakpanzer 38(t) ЗСУ с 20-мм зенитной пушкой SdKfz 140/1 Разведывательный танк SdKfz 141/1 Разведывательный танк с 20-мм орудием, взятым от бронемобиля SdKfz.222 Jagdpanzer 38(t) Hetzer Истребитель танков с 75-мм противотанковой пушкой L/48 G-13 Швейцарское обозначение Hetzer’ов, проданных Чехословакией Швейцарии после войны.
