«Триумф» против «Пэтриота». Кто кого?

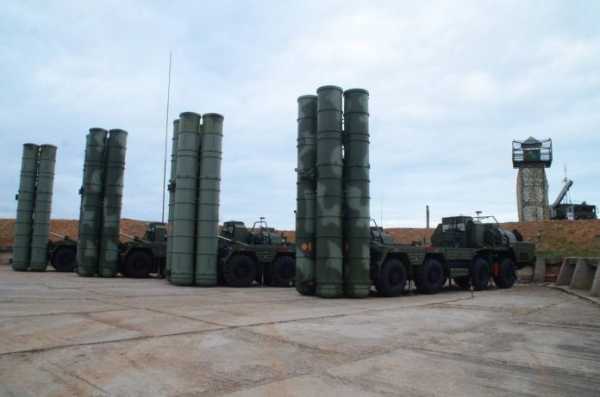

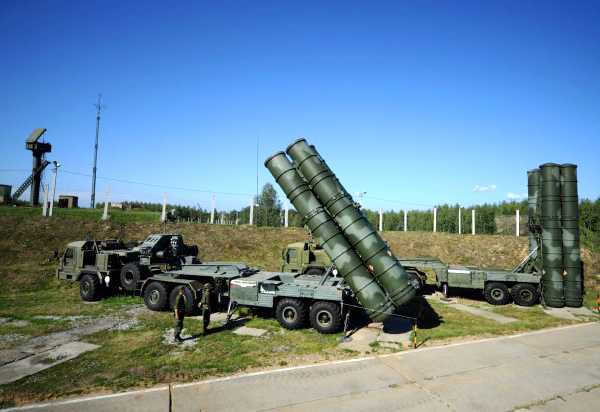

Российский ЗРК С-400 «Триумф» на позиции.

Признанными мировыми лидерами в области зенитных ракетных комплексов заслуженно являются Россия и Соединенные Штаты. Самыми новыми, совершенными и известными их разработками в этой области могут считаться системы С-400 «Триумф» и Patriot PAC-3. Хотя эти комплексы по определению не могут встретиться друг с другом в бою и тем более не станут атаковать друг друга, стоит ожидать традиционный вопрос «кто кого?» Не являясь противниками в контексте боевого столкновения, два комплекса оказываются конкурентами с технической точки зрения, а кроме того, они борются за один и тот же сектор рынка вооружений.

ЗРК Patriot PAC-3 и С-400 относятся к классу средств объектовой ПВО, предназначенной для защиты крупных районов от авиации и баллистических ракет противника. При этом они являются самыми новыми представителями своего класса, доведенными двумя странами до эксплуатации в войсках. Таким образом, их сравнение по техническим характеристикам и боевым возможностям вполне корректно и имеет смысл.

Продолжатели традиций

Российский комплекс С-400 может считаться дальнейшим развитием идей и решений, применявшихся в более старой технике. Фактически он является продолжением линейки ЗРК С-300П, предназначенной для прикрытия важных объектов. С конца восьмидесятых годов отечественная промышленность последовательно создала и довела до принятия на вооружение комплексы С-300ПМ, С-300ПМ-1 и С-300ПМ-2. Кроме того, такие изделия предлагались на экспорт.

Дальнейшим развитием линейки «ПМ» должен был стать комплекс С-300ПМ-3. Разработкой проекта занимался Концерн воздушно-космической обороны «Алмаз-Антей». Самое широкое применение новейших наработок привело к появлению значительных отличий, в связи с чем очередной комплекс получил собственное обозначение С-400 и имя «Триумф». Именно под такими названиями он был принят на вооружение и теперь предлагается зарубежным заказчикам.

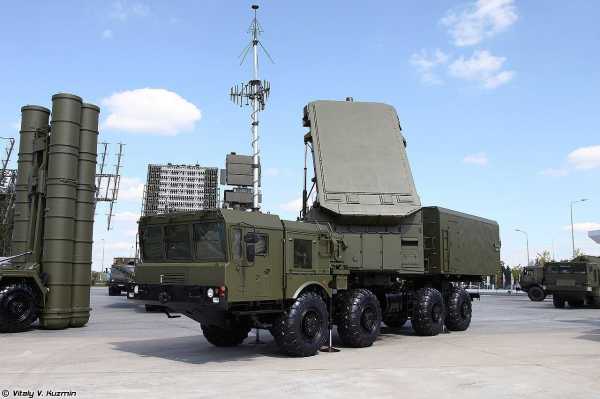

Пункт боевого управления и РЛС обнаружения из состава С-400.

Комплекс MIM-104F Patriot PAC-3 тоже разрабатывался не с нуля. Первые системы семейства «Пэтриот» встали на боевое дежурство еще в середине восьмидесятых годов. С тех пор были проведены несколько крупных модернизаций, направленных на повышение характеристик в целом и на получение определенных возможностей. К примеру, во время войны в Персидском заливе комплексы новейшей версии PAC-2 не справились с задачей борьбы с оперативно-тактическими баллистическими ракетами.

В следующем проекте PAC-3 / MIM-104F был учтен негативный опыт прошедшего конфликта, в результате чего боевые качества ЗРК улучшились. Во время войны в Ираке в 2003 году модернизированным комплексам удалось сбить несколько ракет. Впрочем, не обошлось без трагедий. По ошибке были сбиты три дружественных самолета.

Технические аспекты: С-400

Базовый состав комплекса С-400 / 40Р6 включает несколько основных компонентов, выполненных на самоходных шасси и полуприцепах. Комплекс может в минимальное время выйти на позицию и подготовиться к последующей боевой работе. Комплекс включает пункт боевого управления 55К6Е и радиолокационный комплекс 91Н6Е. Эти средства могут работать с шестью батареями, имеющими по одной многофункциональной РЛС 92Н6Е и до 12 пусковых установок 5П85ТЕ2 или 5П85СЕ2 с четырьмя ракетами на каждой. Техническое обеспечение возлагается на компоненты системы 30Ц6Е.

Антенное устройство на подъемной мачте.

В боекомплект ЗРК С-400 могут входить управляемые зенитные ракеты ряда типов. Была сохранена совместимость с имеющимися ракетами 48Н6Е, 48Н6Е2 и 48Н6Е3, ранее созданными в рамках семейства С-300ПМ. Также были созданы новые образцы – 9М96Е, 9М96Е2 и 40Н6Е. Ракеты отличаются летными характеристиками и предназначаются для работы по разным аэродинамическим или баллистическим целям. Характерной чертой С-400, как и его предшественников, является вертикальный старт ракеты с дальнейшим разворотом в сторону цели.

Штатные радиолокационные средства комплекса позволяют следить за воздушной обстановкой в крупном районе, в том числе на больших высотах. Так, РЛС раннего обнаружения 91Н6Е способна обнаружить крупный самолет противника на дальности до 580-600 км. Для менее крупных объектов дальность пропорционально сокращается. Баллистическая цель типа боевого блока ракеты средней дальности выявляется на расстоянии до 200-230 км. Т.н. всевысотный обнаружитель типа 96Л6Е обеспечивает поиск целей на высотах до 100 км и дополняет РЛС дальнего обнаружения.

Командный пункт 55К6Е и многофункциональные РЛС 92Н6Е предназначены для обработки поступающих данных, формирования трасс целей и управления стрельбой. По известным данным, автоматика комплекса стандартного состава способна одновременно атаковать до 80 целей. При этом на них при помощи сигналов с земли одновременно наводится до 160 управляемых ракет.

Многофункциональная РЛС 92Н6А.

Важнейшей особенностью С-400 является возможность работы комплекса в составе эшелонированной системы ПВО. Комплекс может получать данные о воздушной обстановке от других средств обнаружения, а также передавать сведения различным потребителям. За счет таких возможностей можно построить единую систему противовоздушной обороны, прикрывающую крупные районы при помощи комплексов разных классов.

ЗРК С-400 может использовать ракеты средней и большой дальности типа 48Н6Е, 48Н6Е2 и 48Н6Е3, ранее созданные для С-300ПМ. Эти изделия, отличающиеся достаточно крупными габаритами, несут боевую часть массой 145, 150 и 180 кг соответственно. Они способны поражать цели на дальностях до 150-250 км и высотах до 25-27 км. Все такие ракеты имеют полуактивную радиолокационную ГСН с функцией радиокоррекции. Такое оружие предназначается для уничтожения аэродинамических целей.

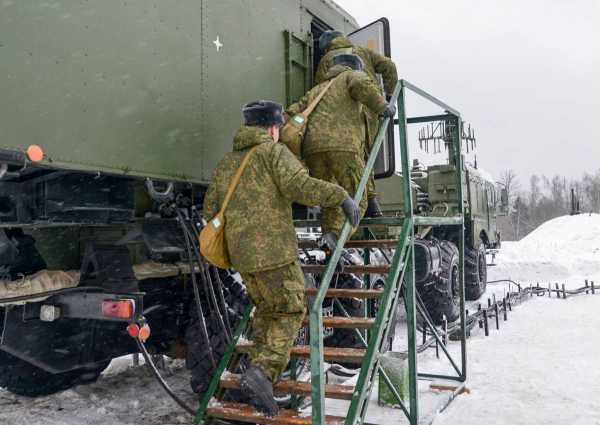

Расчет комплекса занимает свои места.

Также существуют более новые ракеты. Так, изделие 9М96М способно доставить 24-кг боевую часть к цели на расстояние более 130 км. Высотность – от нескольких метров до 35 км. Наведение осуществляется при помощи активной радиолокационной головки. Ракета 9М96Е2 отличается меньшей дальностью и высотой поражения – до 40 и 20 кг соответственно. 9М100 способна атаковать воздушные цели на расстояниях не более 15 км.

Наибольший интерес в проекте С-400 представляет ракета сверхбольшой дальности 40Н6Е. Это оружие использует активное или полуактивное самонаведения, при помощи которого может уничтожить летательный аппарат на рекордной дальности до 400 км и высоте до 30 км.

Одновременное использование зенитных ракет нескольких типов дает комплексу С-400 уникальные боевые возможности. В зависимости от типа обнаруженной цели и других факторов, ЗРК может использовать наиболее эффективную в данной ситуации ракету. По данным производителя, ракеты С-400 способны уничтожить аэродинамическую цель на расстоянии до 400 км. Баллистические цели со скоростью до 4,8 км/сек можно атаковать с 60 км. Правильная организация средств обнаружения позволяет отслеживать обстановку и своевременно находить цели, подлежащие уничтожению.

Макет зенитной ракеты 48Н6Е3.

Технические аспекты: Patriot

С определенной точки зрения американский ЗРК похож на российского конкурента. Этот комплекс так же строится на автомобильных и буксируемых шасси, что позволяет в минимальное время выводить его на боевую позицию и готовить к работе. Состав комплекса был определен еще при создании его первой модификации, и с тех пор не претерпел особых изменений.

Общую координацию боевой работы и связь с другими комплексами либо командованием осуществляет пункт управления огнем AN/MSQ-104. Штатным средством обнаружения целей и наведения ракет является многофункциональная РЛС AN/MPQ-53. Вместе с ними в батареи входят самоходные пусковые установки M-901. С их помощью осуществляется запуск зенитных ракет MIM-104 и противоракет ERINT.

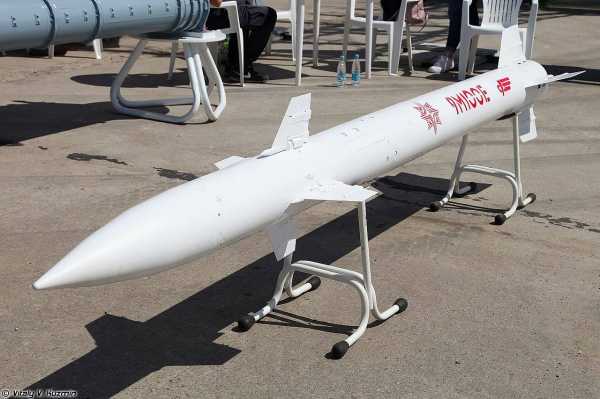

Изделие 9М100Е.

РЛС AN/MPQ-53 размещается на полуприцепе со всей необходимой аппаратурой и предназначается для поиска целей и наведения ракет. Фазированная антенная решетка обеспечивает слежение за сектором шириной 90° по азимуту от 0° до 90° по углу места. При стрельбе используется режим работы с горизонтальным сектором шириной до 110°. Максимальная дальность обнаружения высотной цели определяется в 170 км. Радиолокационная станция и пункт управления AN/MSQ-104 обеспечивают обнаружение, опознавание и сопровождение 125 воздушных целей во всем диапазоне дальностей и высот. Также обеспечивается одновременное наведение ракет на восемь целей, по три на каждую.

Интересной особенностью «Пэтриота» является возможность взаимодействия со сторонними средствами обнаружения. Данные о воздушной обстановке могут поступать как от других РЛС, так и от самолетов дальнего радиолокационного обзора. В таком случае может использоваться режим работы, при котором собственная станция комплекса включается только перед запуском ракеты, что должно повышать его живучесть.

Основные средства комплекса Patriot.

Пусковые установки типа M-901 оснащаются 4 или 16 транспортно-пусковыми контейнерами зенитных ракет, обеспечивающими наклонный старт. Предполагается, что такой вариант старта ускоряет выход на требуемую траекторию. Кроме того, размещение нескольких пусковых установок «веером» или по кругу должно обеспечивать защиту района на всех направлениях с перекрытием зон ответственности разных машин M-901.

По мере развития проекта ракета MIM-104 прошла несколько модернизаций, в результате чего на вооружение поступил целый ряд модификаций. В последних версиях ракеты имеют возможность уничтожения аэродинамических и некоторых баллистических целей и отличаются от предшественников повышенными характеристиками. Последние варианты ракет оснащаются полуактивной радиолокационной ГСН и несут 91-кг боевую часть при стартовой массе 912 кг. Максимальная дальность стрельбы по летательным аппаратам ограничивается 100 км и в определенной мере связана с возможностями РЛС наведения. Дальность стрельбы по баллистической цели – 20 км. Минимальная высота поражения достигает 100 м, максимальная – 25 км.

В ходе войны в Персидском заливе ЗРК Patriot PAC-2 показали недостаточный противоракетный потенциал, из-за чего была запущена разработка перспективной специализированной ракеты. К началу двухтысячных годов на вооружение поступил комплекс версии PAC-3, дополненный ракетой ERINT. Такая ракета почти втрое легче стандартной MIM-104 (316 кг) и оснащается активной радиолокационной ГСН. Она имеет легкую фугасную боевую часть, но основным способом перехвата является кинетический с прямым столкновением с целью. Дальность стрельбы ракетой ERINT достигает 20 км при аналогичной высотности.

РЛС AN/MPQ-53 Бундесвера.

В зависимости от поставленных боевых задач, батарея комплекса «Пэтриот» версии PAC-3 может иметь ракеты разных модификаций и типов. На пусковых установках M-901 помещаются ТПК с изделиями MIM-104 и ERINT. При этом более крупные зенитные ракеты помещаются лишь по четыре на установку; боекомплект компактных ERINT вчетверо больше.

Соревнование техники

Нетрудно заметить, что рассматриваемый зенитный комплекс российской разработки существенным образом превосходит американского конкурента. По всем основным техническим и боевым характеристикам С-400 имеет значительные преимущества перед MIM-104 Patriot PAC-3. В первую очередь, это выражается в большей дальности обнаружения цели и в большей дальности полета ракет.

В защиту «Пэтриота» необходимо заметить, что его модификация PAC-3 стоит на вооружении с конца девяностых годов, тогда как С-400 стали поступать в войска только во второй половине двухтысячных. Впрочем, не самой большой разницей в возрасте не удастся объяснить столь серьезное отставание по характеристикам.

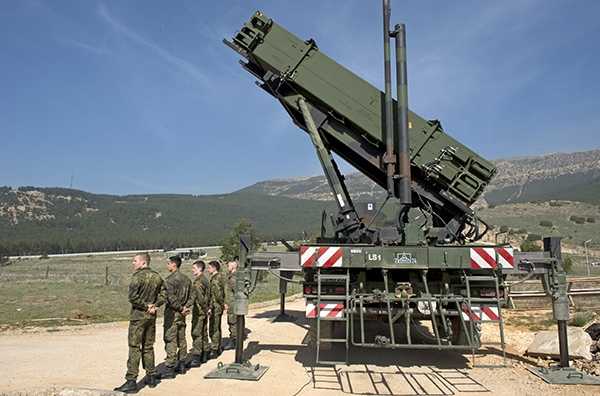

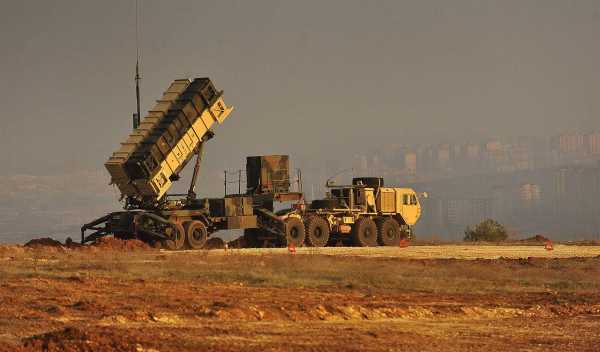

Пусковая установка M-901 комплекса Patriot PAC-3 на дежурстве, февраль 2013 г.

Куда более логичной выглядит версия об иных требованиях, предъявляемых заказчиком. Армия США, вероятно, не видит смысла в объектовой ПВО с дальностью стрельбы в сотни километров. Действительно, американская география и стратегия в определенных ситуациях позволяют обходиться системами меньшей дальностью. Эта версия объясняет отставание по характеристикам, но все же оставляет вопрос о способности промышленности США создать комплекс уровня С-400.

Коммерческий потенциал

Изначально «Пэтриот» и С-400 создавались для нужд американской и российской армий соответственно, но вскоре смогли стать предметом экспортных контрактов. Современные зенитные ракетные комплексы имеют высокие характеристики и потому интересны зарубежным заказчикам. Однако они отличаются немалой ценой, что заставляет покупателей задуматься. И все же как С-400, так и Patriot PAC-3 успели попасть в зарубежные армии.

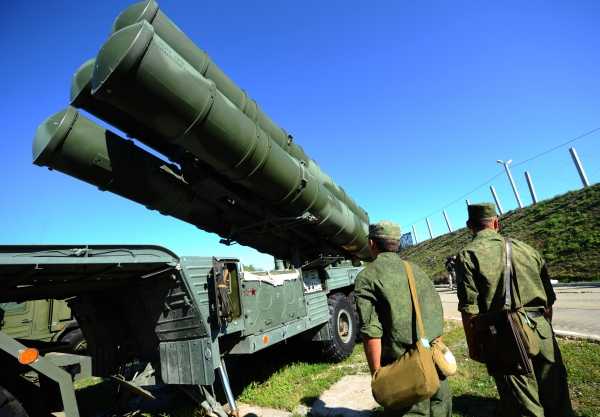

Пусковая установка во время развертывания на позиции.

Еще в 2015 году появился договор на поставку нескольких полков С-400 Народно-освободительной армии Китая. Российская оборонная промышленность была загружена отечественными заказами, и потому первые экспортные комплексы удалось отгрузить только в этом году. При этом еще в 2016-м два дивизиона отправились в белорусскую армию.

Сразу несколько стран тоже желают заказать российские ЗРК. Согласно официальным лицам и прессе разных государств, С-400 могут отправиться в Индию, Ирак, Марокко и Турцию. Ранее интерес к этому комплексу проявляла Саудовская Аравия, но позднее она отказалась от переговоров, сославшись на санкции своих союзников в отношении России.

С начала восьмидесятых годов США поставляли ЗРК семейства Patriot разным зарубежным странам, в первую очередь из состава НАТО. Большая часть этих стран к настоящему времени успела принять на вооружение современную модификацию комплекса PAC-3, но в некоторых армиях все еще остаются более старые PAC-2. Новые системы имеются у Германии, Израиля, Кувейта, Нидерландов, Южной Кореи Японии.

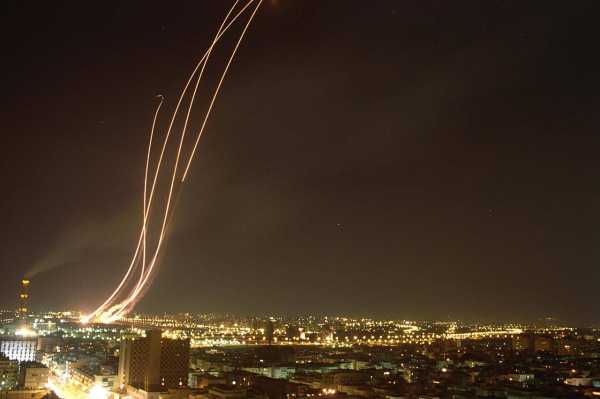

Пуск ракет Patriot PAC-2, 11 февраля 1991 г. Зенитчики атаковали три вражеские ракеты Scud, но уничтожили в воздухе только одну.

Эксплуатантом «Пэтриотов» могла бы стать Турция, но несколько лет назад Вашингтон отказал ей в поставках. Более того, США пригрозили Анкаре проблемами в области военного сотрудничества, если она купит российские или китайские комплексы. В будущем ожидается поставка Patriot PAC-3 в Польшу, Румынию и Швецию.

Аргумент о разнице в возрасте двух комплексов был неуместным при сравнении технических характеристик, но его все же стоит вспомнить при изучении коммерческих успехов. У ЗРК Patriot PAC-3 было больше времени, чтобы заинтересовать иностранных заказчиков и поступить в их армии.

Не стоит забывать и про политическую сторону военно-технического сотрудничества. США имеет возможность давить на своих союзников, связанных теми или иными обязательствами. Кроме того, некоторые страны-покупатели могут испытывать затруднения с закупкой и интеграцией какого-либо вооружения за исключением американского.

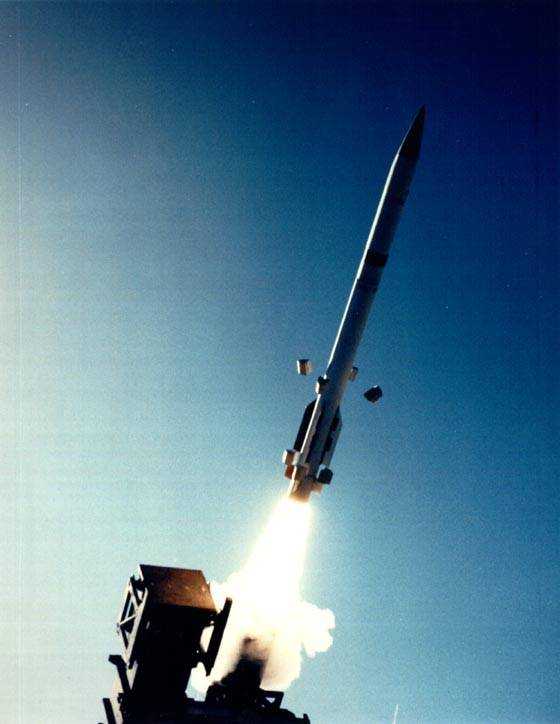

Запуск противоракеты ERINT.

Итоги сравнения

Традиционная формулировка вопроса «кто кого, С-400 или Patriot?» не имеет смысла. Зенитные ракетные комплексы не сталкиваются друг с другом и работают по иным целям. Поэтому правильная формулировка должна выглядеть иначе и затрагивать противостояние С-400 с условным F-15, а также «Пэтриот» с условным Су-27. И в этом случае появляются все основания полагать, что российский ЗРК справится со своей целью быстрее и проще, чем его заокеанский конкурент.

Используя более эффективные средства обнаружения, в том числе и не входящие в его состав, комплекс С-400 сможет найти аэродинамическую цель на удалении 500-600 км и своевременно атаковать ее ракетой с дальностью 400 км. Если эта атака окажется неудачной, у ЗРК останется достаточно времени для второй попытки. Кроме того, данные об опасных объектах будут передаваться другим зенитным системам. При необходимости С-400 при помощи штатных ракет сможет перехватить баллистическую ракету средней дальности.

Изделие ERINT за мгновение до столкновения с ракетой-мишенью.

Имея определенные положительные качества и не самые плохие характеристики, ЗРК Patriot PAC-3 тоже может решать подобные задачи. Однако даже по основным показателям он серьезно отстает от российской разработки. Комплекс большой и сверхбольшой дальности С-400 при необходимости может работать в ближней зоне и на средних дальностях, тогда как «Пэтриот» попросту не может осуществлять перехват на большой дальности.

Специфика стратегической обстановки в прошлые десятилетия привела к тому, что советская и российская промышленность научились делать уникальные средства противовоздушной обороны с высочайшими характеристиками. Эти умения и навыки не забыты, а кроме того, постоянно улучшаются. С завидной регулярностью отечественные предприятия выпускают новые ЗРК с более широкими возможностями и повышенными характеристиками. Комплекс С-400 продолжает славные традиции, а также занимает особое место в защите воздушных рубежей страны.

/Кирилл Рябов, topwar.ru/

army-news.ru

Издание The Duran сравнило российский ЗРК С-400 с американским MIM-104 Patriot

Российский зенитно-ракетный комплекс С-400 «Триумф» и американский MIM-104 Patriot являются самыми эффективными системами противовоздушной обороны. Но можно ли сказать, что одна из них в чем-то превосходит другую?

Федеральное агентство новостей предлагает читателям перевод статьи Head-to-head matchup: Russia’s S-400 and America’s Patriot missile system (Лицом к лицу: российский С-400 против американского «Патриот»), опубликованной порталом The Duran.

Две величайшие державы на этой планете: Российская Федерация и Соединенные Штаты Америки уже долгие годы находятся в состоянии конкуренции. Наиболее ярко она проявилась во времена холодной войны, в виде огромного количества имеющегося у обеих стран ядерного оружия. Однако гонка вооружений затронула не только межконтинентальные стратегические ракеты.

Ядерная война, конечно, является «судом последней инстанции» в международных конфликтах, и мы, безусловно, благодарны судьбе, что войны такого рода еще никогда не происходили. Тем не менее война — это реальность, в которой нужно либо сражаться, либо сдерживать противника. Каждая страна сама делает для себя выбор.

Две величайшие державы 20-го и теперь начала 21-го века решили опередить весь остальной мир в гонке вооружений. Сегодня США и Россия являются двумя лидерами в разработке и развертывании систем противовоздушной обороны.

Двумя системами ПВО, которые в настоящее время находятся в полном развертывании, являются российские С-400 «Триумф» и американские MIM-104 Patriot. Эти две системы используются не только странами-производителями, но и другими государствами-операторами по всему земному шару.

ЗРК С-400 предназначен для защиты Москвы, Северо-западного региона России, Курильских островов, Калининграда, Новосибирска, Электросталя, Находки и общей границы с Северной Кореей. За пределами страны эта система, как сообщается, находится в эксплуатации в Сирии с ноября 2015 года. «Триумфы» установлены на авиабазе «Хмеймим» и неподалеку от города Масьяф. Стоит также отметить, что Турция выразила заинтересованность в покупке С-400 еще в 2009 году. Помимо Анкары о желании закупить С-400 заявили в Эр-Рияде, Сеуле, Алжире, Каире, Ереване, Нью-Дели, Манаме, Астане, Ханое, Тегеране и Пекине.

Американский MIM-104 выпускается компанией Raytheon и в настоящее время является основной системой противовоздушной обороны армии США. Предполагается, что Patriot будет использоваться, по крайней мере, до 2040 года.

Patriot уже была продана и развернута на Тайване, в Германии, Греции, Израиле, Японии, Кувейте, Нидерландах, Саудовской Аравии, Объединенных Арабских Эмиратах, Иордании, Катаре, Южной Корее и Испании. Более того, систему эксплуатируют военные силы НАТО на территории Турции.

Американский комплекс демонстрирует высокую эффективность с момента ее первого развертывания в войне в Персидском заливе 1991 года. Во время боевых действий успех Patriot был предметом споров, начиная с первого неудачного использования ракеты в бою, когда произошел компьютерный сбой, и ракета вылетела сбивать несуществующую цель.

Тем не менее частое использование ЗРК в боевых условиях позволило провести многочисленные улучшения и исправления, что впоследствии завоевало ей хорошую репутацию.

Этот видеоролик показывает систему Patriot в действии во время тестов и дает нам отчет о её работе.

Сирийский конфликт дал России первую реальную возможность продемонстрировать смертельную мощь и эффективность своих модернизированных вооружений. На сегодняшний день нет видеозаписи использования С-400 в условиях битвы, однако видео, снятое на испытательном полигоне «Капустин Яр», как сообщается, было записано в условиях тяжелых электронных помех. Несмотря на это, все четыре ракеты достигли своих целей.

Интересно сравнить характеристики конкурентов: так, С-400 моложе своего американского аналога на 25 лет и обладает большей дальностью поражения аэродинамической цели (250 км у С-400 и 160 км у Patriot), большим радиусом действия баллистических ракет (60 км против 45 км). При этом «Триумф» может похвастаться большей дальностью обнаружения целей и гораздо более высокой скоростью развертывания.

Список можно продолжить. Российская система превосходит MIM-104 по всем перечисленным параметрам. Тем не менее не стоит забывать, что американская система имеет многолетний успешный опыт на поле битвы. Пока она обладает репутацией эффективной и надежной системы, проверенной временем.

И хотя у С-400 мало опыта участия в реальных конфликтах, установка прекрасно показала себя во всех тестах. У редакции The Duran нет оснований полагать, что оборудование Российской Федерации проявит себя на поле боя хуже, чем американский аналог. Тем более что другие российские новинки: многоцелевые истребители, бомбардировщики и крылатые ракеты показали высокий результат.

Можно с уверенностью сказать, что обе страны имеют все возможности создавать мощные смертоносные вооружения. Именно это и заставляет надеяться на то, что два государства, наконец, объединятся в борьбе со всеми современными мировыми угрозами.

Подпишитесь на нас Вконтакте, Одноклассники

www.inosmi.info

Военное обозрение: С-400 выиграл бой у Patriot и THAAD — Свободная Пресса

За российской зенитно-ракетной системой С-400 «Триумф» 13 государств выстроились в очередь, намереваясь приобрести это оружие, столь необходимое для защиты воздушного пространства от налетов авиации противника и от ракетных обстрелов. Американские ЗРК не производят такого фурора на международном рынке. Телеканал CNBC придумал в высшей степени креативное объяснение этому феномену.

Оказывается, все дело в дешевизне российской системы. С-400 стоит около 500 млн. долларов. В то время как за батарею современной модификации американского ЗРК «Патриот» покупатели должны выкладывать вдвое больше. Ну а «последний писк» американской зенитной моды — мобильный комплекс THAAD, в объеме батареи, обойдется уже в три миллиарда.

Канал CNBC нашел эксперта, который в высшей степени виртуозно объяснил сей экономический парадокс, когда лучший комплекс стоит дешевле худшего. Экспертом стал директор группы оборонно-промышленных инициатив в Центре стратегических и международных исследований Эндрю Хантер. Разницу в цене во многом определяет, утверждает он, техническое обслуживание и техническая помощь при продаже американской техники. Ничего этого нет, когда приобретается С-400.

Американский зритель, возможно, это проглотит. Хотя любой специалист понимает: контракт на продажу С-400 предусматривает и обучение персонала, и комплексное техобслуживание, и поставку ЗИПа, и модернизацию.

Ракетно-зенитный комплекс С-400 «Триумф» vs PATRIOT vs «Хома»

14 мая 2011 года по подозрению в шпионаже из России был выслан военный атташе Израильского посольства. Вадим Лейдерман подозревается российскими спецслужбами в том, что занимался сбором секретной информации для израильского военно-промышленного комплекса. По некоторым данным, его объектом наблюдения был российский ракетно-зенитный комплекс «Триумф». Дело в том, что Израиль и США давно пытаются создать что-то подобное.

Ракетно-зенитный комплекс С-400 «Триумф» принят на вооружение Российской армией всего несколько лет назад. С-400 считается самым совершенным в мире. Он способен поражать любые военные средства воздушного нападения: от самолетов-разведчиков до баллистических и крылатых ракет, летящих на скоростях, в несколько раз превышающих скорость звука. Для С-400 не составит труда уничтожить любой стратегический бомбардировщик, даже если он разработан по технологии «Стелс». «Триумф» может одновременно обстреливать 36 самолетов противников, при этом на каждую цель он может наводить по две ракеты сразу.

У С-400 рекордные показатели стрельбы в высоту — 30 километров. Это значит, что он способен поразить цель, летящую в стратосфере. На такой высоте летают новейшие американские беспилотники, а ведь они считались практически неуязвимыми. Уничтожить противника, который летит очень низко для С-400 тоже не проблема, ведь его ракеты могут поражать цели, летящие на высоте всего 10 метров.

Илья Крамник, военный обозреватель:
Система способна перехватывать любую цель, летящую в непосредственной близости от земли. А если целиться над поверхностью воды, то там возможен переход и на 5 метров.

Дальность стрельбы у С-400 тоже фантастическая. Достать противника он способен с расстояния в 400 километров. Ровно столько же от центра Москвы до Смоленска. Это значит, что если бы эскадрильи противника добрались до Смоленска, то уничтожить их можно было бы прямо с Красной площади.

Американцы уверены: основной ракетно-зенитный комплекс США PATRIOT — лучший в мире. В случае воздушной тревоги PATRIOT способен обнаружить аэрофлот противника, в котором более 100 целей, и 8 из них может обстреливать одновременно. Эта цифра на фоне показателей С-400 выглядит очень скромно, ведь российский ракетно-зенитный комплекс способен вести огонь одновременно по 36 самолетам противника — это в 4 раза больше, чем у американского PATRIOT’а. И стреляет PATRIOT тоже хуже российского С-400 — всего на 170 километров против российских 400.

У PATRIOT’а есть один существенный недостаток — комбинированная система обнаружения цели. Он нуждается в специальном спутнике, который находится на орбите. Этот спутник должен заранее сообщить на локационную станцию PATRIOT’а координаты ракеты и траекторию ее полета. Это занимает целых 90 секунд, что почти в 10 раз больше, чем реакция российского С-400. Также PATRIOT не сможет сбить низко летящий истребитель, предназначенный для подавления систем ПВО, просто потому, что его минимальная высота поражения цели составляет 60 метров, что в 6 раз больше, чем у С-400.

Юрий Кнутов, военный историк, директор Музея войск ПВО:
Если использовать его в условиях пустыни Ближнего Востока во время арабо-израильских войн, когда израильские самолеты могли летать на высоте 25–30 метров, то PATRIOT не справится. А наш комплекс с такой задачей справится успешно.

Зенитно-ракетный комплекс армии Израиля называется Хома («Крепостная стена»). В отличие от американского PATRIOT’а и российского С-400 он не может сбивать самолеты противника. Он только перехватывает ракеты, правда это могут быть любые современные баллистические ракеты. Их боевая часть может иметь и биологические, и даже ядерные начинки. Вражеская цель будет обязательно ликвидирована за 100 километров, а засечена радарами противоракетной системы за 50 километров до подлета к цели, которую собирался уничтожить противник.

Константин Богданов, военный обозреватель:
Радары с активной фазированной решеткой достаточно хорошие, а израильская радиоэлектроника развита в этом плане. Кроме того, американцы с 2008 года поставили в Негев радар AN/TPY-2, который входит в систему THAAD. Его дальность до 1000 километров.

Противоракета «Хец» летит к своей цели со скоростью 2,5 километра в секунду. Радар постоянно передает ракете данные о местонахождении противника и о предполагаемой точке перехвата. И, если даже цель изменит траекторию полета, «Хец» быстро перестроится на новые координаты.

Узи Рубин, инженер, разработчик противоракеты «Хец»:
Скрыться от наших радаров невозможно. Мы знаем про все вражеские баллистические ракеты, которые запускаются по Израилю из соседних стран или из стран, находящихся в сотнях километрах от нас. На протяжении многих лет у «Хец» блестящие показатели. Результативность нашей ракеты почти 100%.

Основной боевой запас израильского комплекса «Крепостная стена» — усовершенствованная ракета нового поколения «Хец-2» ( в переводе с иврита «стрела»). В отличие от ракет-комплексов PATRIOT и С-400, в которых применяется принцип Hit-to-Kill, или прямого попадания в цель, ракеты «Хец не сбивают цель, а взрываются на небольшом расстоянии от нее, образуя облако из осколков, которые и уничтожают вражеский снаряд. Это значит, что ракеты комплекса «Крепостная стена» недостаточно точны. Они не могут уничтожать вражеские ракеты большого радиуса действия, то есть те, которые запущены противником с расстояния в 6000 километров. «Хец» просто не видит их и не может на них среагировать. Но израильские конструкторы уверяют, что сегодня они работают над усовершенствованием своего противоракетного комплекса и пытаются создать израильский аналог российского С-400, равных которому в мире сегодня нет.

www.ctv.by

Новости дня: С-400 vs Patriot: в чем американцы уступают нашим ЗРС — Свободная Пресса

28 апреля 2007 года на вооружение Российской армии была принята зенитно-ракетная система С-400 «Триумф», созданная в КБ концерна «Алмаз-Антей». Известие о том, что Россия намеревается продать Ирану предыдущую модель — С-300, вызвало на Западе повышенную нервозность. Если бы речь шла о более мощной С-400, то это был бы шок.

Поточное производство

Концерн «Алмаз-Антей» накопил громадный опыт создания ЗРК и ЗРС, предназначенных для решения любых задач, стоящих перед ПВО и ПРО страны. При этом он не снижал продуктивности даже в самые мрачные для военпрома времена, когда отсутствовали не только средства на разработку новейшего оружия, но и политическая воля руководства страны на поддержание обороноспособности России.

Появившийся в далеком 1975 году зенитно-ракетный комплекс С-300 регулярно модернизировался, появлялись его новые модификации, обладающие лучшими боевыми характеристиками. Но главные характеристики — дальность и высота поражаемых целей — оставались практически неизменными.

В 1993 году, когда на вооружение был принят ЗРК С-300ПМУ1, произошел прорыв. Дальность поражения целей увеличилась с 75 км до 150 км. При этом ракеты нового комплекса смогли поражать цели, летящие уже со скоростью 2800 м/с, а не 1300 м/с, как было раньше. Спустя 4 года разработчики в новом ЗРК С-300ПМУ2 довели дальность комплекса до 200 км. В этот период появились и две модели морского базирования — С-300Ф «Форт» и С-300ФМ «Форт-М».

Основные характеристики принятого на вооружение в 2007 году комплекса С-400 оказались лучше, чем у предыдущего, в два раза. И это уже не комплекс, а зенитно-ракетная система (ЗРС). Причем, лучшая в мире.

В исследовании средств ПВО и ПРО, проведенном австралийским аналитическим центром Air Power Australia в 2009 году, говорится, что С-400 не имеет аналогов и значительно превосходит американские системы ПВО «Патриот». Собственно, сравнивать С-400 можно только с С-300ПМУ2, поскольку «Патриот» по своим возможностям не дотягивает даже до этого комплекса.

Удвоение параметров

Технический прорыв стал возможен прежде всего за счет создания новых уникальных зенитных управляемых ракет (ЗУР), повышения мощности и чувствительности радиолокационной станции, встраивания пусковых установок в систему целеуказания, завязанную на командные пункты, самолеты ДЛРО, спутниковую сеть. За счет повышения интеллектуальности программного обеспечения как РЛС, так и ЗУР существенно возросли возможности противодействовать средствам радиоэлектронной борьбы противника.

Результаты получились впечатляющими. По сравнению с предыдущим отечественным ЗРК в новой системе удалось:

— вдвое повысить огневую производительность;

— увеличить вдвое по дальности и в полтора раза по высоте размеры зоны поражения;

— обеспечить поражение самолетов-постановщиков высокопотенциальных помех прикрытия, радиолокационного дозора и наведения, разведывательно-ударных комплексов непосредственно при их выходе из-за радиогоризонта;

— увеличить в 5 раз по суммарной плотности помех прикрытия помехозащищенность;

— вдвое повысить автоматизацию процедуры поиска и поражения целей.

При этом С-400 способна сбивать цели, скорость которых в полтора раза выше, нежели у тех, которые были доступны ЗУР С-300ПМУ2.

Боекомплект

С-400 оснащена шестью различными ракетами, которые совместно полностью перекрывают весь диапазон работы воздушно-космических средств нападения противника по высоте, дальности, скорости и маневренности.

ЗУР 48Н6E имеет дальность 150 км и в полете развивает скорость 2100 м/с. Масса боевой части — 145 кг.

ЗУР 48Н6E2 поражает аэродинамические цели на расстоянии 200 км, летящие со скоростью 2800 м/с.

ЗУР 48Н6E3 при той же самой массе и габаритах, что и две предыдущие ракеты, имеет более высокие боевые характеристики. Она сбивает цели, летящие со скоростью 4800 м/с, имеет дальность 250 км и вес БЧ 180 кг.

ЗУР 9М96Е и 9М96Е2 более компактны. На пусковой установке в «трубу» вместо одной тяжелой ракеты устанавливается кассета с четырьмя 9М96Е. При средней дальности поражения целей они обладают уникальной маневренность. Еще одно их уникальное качество, недоступное ни одной ЗУР мира, — работа с буквально стелющимися по земле целями. Нижняя граница поражаемых самолетов — 5 метров. Маневрирование ракеты осуществляется с перегрузками до 20g.

И, наконец, суперракета 40Н6Е. Она «обслуживает клиентов», удаленных на 400 км и летящих на высоте 185 км, что на 80 км выше нижней границы космоса. Ракета была принята на вооружение в этом году.

На «дальнобойных» ракетах установлены принципиально новые головки самонаведения, способные уничтожать цели за пределами радиовидимости наземных радиолокаторов. После набора высоты по команде с земли ракета переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно.

Вероятность поражения одной ракетой тактического самолета — 0,9, баллистической ракеты — 0,8.

Пуск ракет — минометного типа, пороховыми газами они выталкиваются из контейнера, и на высоте запускается маршевый двигатель.

Безразмерный диапазон

В состав С-400 входят две РЛС. 91Н6Е способна обнаруживать цели на расстоянии до 600 км. Что же касается самолетов, изготовленных по стелс-технологии, то их порог обнаружения также рекордный — 150 км. Она имеет двухстороннюю фазированную антенную решетку с мощной накачкой в дециметровом диапазоне. РЛС, управляемая компьютером «Эльбрус-90», отслеживает помеховое противодействие противника и способна менять рабочие частоты в промежутке между двумя соседними импульсами. Имеются и другие механизмы противодействия радиоэлектронной борьбе противника.

РЛС 92Н6Е имеет возможность одновременного трассового сопровождения до 100 целей и точного сопровождения до 6 целей во всех условиях боевой работ. При этом автоматически выделяются те цели, которые необходимо атаковать в первую очередь. Данная РЛС обеспечивает подсветку целей для наведения на них ракет. Противодействие РЭБ столь же эффективное, как и у РЛС 91Н6Е. Для эффективного использования энергии в РЛС применена двухсторонняя фазированная антенная решетка проходного типа со сканированием луча в двух плоскостях.

Система управления ЗРС С-400 гибкая, предполагающая координацию с соседними ЗРК и ЗРС, разработанными в концерне «Алмаз-Антей». Целеуказание может осуществляться от центрального командного пункта, самолетов ДЛРО, спутниковых сетей. Также пусковые установки С-400 могут быть удалены на расстояние до 100 км друг от друга, что существенно расширяет контролируемую воздушную зону.

Абсолютно все летательные аппараты, как существующие, так и перспективные, входят в сферу компетентности С-400. Вот краткий перечень гарантированно сбиваемых системой наступательных средств противника: самолеты-разведчики, самолеты стратегической и тактической авиации, тактические, оперативно-тактические баллистические ракеты, баллистических ракеты средней дальности, гиперзвуковые цели, постановщики помех, самолеты радиолокационного дозора и наведения, беспилотные летательные аппараты.

Американские ЗРК «Патриот» существенно проигрывают российским системам по боевым возможностей, что иллюстрируют приведенные ниже сравнительные характеристики.

Американский ЗРК Patriot появился в 1984 году. Компания Raytheon разрабатывала его 15 лет. В 1985 году началась его модернизация под индексом PAC-1, которая завершилась в 1988 году. Новые модификации «Патриота» — PAC-2 и PAC-3 — были приняты на вооружение соответственно в 1990 и 1996 году. После этого конструкторы, прорабатывая новые образцы ракет, систем управления и наведения до приемочных испытаний не довели ни один перспективный ЗРК.

ТТХ С-300ПМУ1, С-400, Patriot PAC-1и Patriot PAC-3

Границы зоны поражения, км:

— дальняя для аэродинамических целей: 150- 400 — 60 — 80

— дальняя для баллистических целей: 40 — 60 — 20 — 45

— ближняя: 5 — 2 — 3 — н/д

Высота поражения цели:

— минимальная, м: 10 — 5 — 60 — н/д

— максимальная, км: 27 — 185 — 24 — 20

Максимальная скорость ракеты, м/с: 2200 — 2600 — 1700 — 2200

Максимальная скорость поражаемых целей, м/с: 2800 — 4800 — 2200 — н/д

Число сопровождаемых целей: 12 — 72 — 8 — 16

Число обстреливаемых целей: 6 — 36 — 8 — 16

Масса БЧ ракеты, кг: 145 — 180 — 91 — 24

В оправдание невысоких параметров ракеты PAC-3 необходимо сказать, что они в значительной мере компенсируются повышенной точностью наведения боеголовки на цель. А также ее повышенной способностью к маневрированию. Ракета PAC-3 предназначена в первую очередь для поражения тактических баллистических ракет. И это вполне серьезное оружие, использующее спутниковую навигацию. Однако это палка о двух концах. Спутник наведения начинает передавать ракете информацию о координатах цели лишь через 90 сек после ее обнаружения. За это время гиперзвуковая ракета способна преодолеть расстояние в 300 км и более.

Также в ЗРК Patriot PAC-3 используются и ракеты PAC-2. У них уже вполне приличная по сравнению и с PAC-3, и с PAC-1 дальность, а также более высокий потолок. Однако и по дальности, и по потолку, они не дотягивают до ракет ЗРС С-400.

Снимок в открытие статьи: ЗРС С-400 «Триумф»/ Фото: Василий Шапошников/ Коммерсантъ

svpressa.ru

Западные СМИ оценили С-400: американские Patriot не идут ни в какое сравнение

Фото: twitter.com — @mod_russia

Журналисты военно-аналитического журнала Strategic Culture сообщили, что покупаемые из политических побуждений американские комплексы ПВО Patriot PAC-3 не могут сравниться по боевым возможностям с российскими С-400 «Триумф».

По словам аналитиков, в последнее время перед Турцией стоит вопрос закупки российских комплексов ПВО С-400, которые способны полностью перекрыть воздушное пространство страны на границах. Американцы крайне недовольны данным фактом, пытаясь в то же время навязать свои комплексы «Патриот». Однако аналитики уверены, что американская разработка не может встать ни в какое сравнение с российским комплексом. Ведь чаще всего «Патриоты» покупают лишь по политическим убеждениям, как в случае с Польшей.

По характеристикам на бумаге обе системы ПВО являются всепогодным оружием перехвата дальней зоны, способным противостоять как баллистическим, так и крылатым ракетам, вражеским БПЛА и самым современным самолетам. Однако на деле разница между ними оказывается колоссальной, уверяют эксперты. Российский «Триумф» обладает четырьмя разными противоракетами, которые действуют в радиусе от 40 до 400 км. «Патриот» США даже в модифицированной версии PAC-3 может поражать объекты на расстоянии до 96 км. Это существенная разница. Другими словами, когда С-400 собьют цель на подлете, американский Patriot даже не будет обладать сведениями о воздушной цели, которая к нему летит.

Кроме того, реальная боевая эффективность американского комплекса ПВО вызывает обоснованные сомнения. Ведь не так давно «Патриоты» пропустили несколько целей, которые прилетели на территорию Саудовской Аравии со стороны Йемена. Несколько противоракет комплекса пролетели мимо цели, а некоторые и вовсе решили не лететь на перехват, отметили аналитики. Последним определяющим фактором преимущества С-400 над «Патриотом» является время развертывания. Комплекс РФ готов к отражению удара через 5-10 минут, а американской технике требуется около часа на позиционирование. Это комплексы совершенно разного технического и технологического уровня, подвели итог специалисты.

Хотите больше новостей по теме? Кликайте и подписывайтесь на наше издание в Яндексе.

Автор: Артём Колчин

Комментарии

politexpert.net

Пять преимуществ С-400 над Patriot.

Зенитно-ракетный комплекс «Patriot» составляет основу тактической ПВО армии США и их союзников. Отечественные ЗРК С-400 охраняют небо Подмосковья, Дальнего Востока, Балтики и юга России. Мы сравнили системы и результат оказался не в пользу американцев.

Оба комплекса призваны решать две основные задачи. Во-первых, защищать от нападения с воздуха важные объекты: радары ПВО, ракетные батареи, штабы, промышленные районы. Во-вторых, перехватывать и уничтожать боеголовки баллистических ракет. И «Patriot», и С-400 предназначены для работы в условиях активного радиоэлектронного противодействия — их радиолокационные станции способны интенсивно менять рабочую частоту, отстраиваясь от помех.

Американский и российский ЗРК оснащены радарами с фазированной активной решеткой (ФАР) — она позволяет неподвижной антенне формировать необходимое количество подвижных радиолучей. Кроме того, в состав комплекса входят пункт управления и пусковые установки зенитных ракет. ЗРК мобильны и способны работать как автономно, так и получая информацию извне: с пунктов управления ПВО и ПРО, спутников и самолетов дальнего радиолокационного обнаружения. При этом любой комплекс С-400 может не только стрелять по чужим командам, но и сам управлять сетью ЗРК различных типов: С-400, С-300, Панцирь-С1, Тор-М1, — объединив под своим началом десятки пусковых установок с сотнями ракет.

Патриот, да не тот«Patriot» работает следующим образом. Радар обнаружения с углом обзора 90 градусов устанавливается в направлении вероятного появления воздушных объектов. Многофункциональная РЛС осуществляет поиск, обнаружение и опознавание целей, вычисляет их координаты. По мере приближения опасных целей к рубежу перехвата определяются точки их перехвата, на индикаторе появляются данные о порядке обстрела. При подходе цели к намеченному рубежу пусковая установка поворачивается в сторону цели и происходит пуск ракеты.

После пуска ракета-перехватчик MIM-104 берется на сопровождение радаром наведения. В те моменты, когда луч РЛС направлен на ракету, на нее передаются команды управления. На конечном участке траектории режим управления меняется. Радар наведения подсвечивает цель, головка самонаведения ракеты ловит отраженный сигнал и передает данные на землю для выработки команд управления.

Боевая часть MIM-104 осколочно-фугасная, весом 90 килограммов. Согласно тактико-техническим характеристикам, ЗРК «Patriot» способен перехватывать уничтожать цели, летящие со скоростью до 2500 километров в час, на дистанциях до 100 километров (баллистические — до 25 километров) и на высоте до 25 километров (баллистические — до 11 километров). Время реакции комплекса 15 секунд. ЗРК может одновременно обстреливать до 8 целей, пуская ракеты с интервалом 3 секунды.

Заявленная производителем вероятность перехвата целей составляет: самолет 0,8-0,9 , оперативно-тактическая ракета 0,4-0,6. Боевое крещение «Патриоты» приняли во время войны в Персидском заливе. В начале 1991 года авиация коалиции нанесла удары по территории Ирака. Армия Саддама Хуссейна ответила пуском баллистических ракет «Аббас» и «Хуссейн» по саудовскому городу Дахран, близ которого располагалась американская военная база. Иракские ракеты — варианты советской Р-11, разработанной еще Сергеем Королевым, не имеющие средств радиоэлектронной борьбы.

Американцы предвидели такую реакцию и разместили в Саудовской Аравии и Израиле несколько батарей «Patriot». Пуски иракских ракет засекали американские спутники, данные передавали самолеты системы AWACS. Радарам ЗРК помогала надгоризонтная РЛС НАТО в Турции.

Несмотря на идеальные условия для перехвата: отсутствие массового пуска, ложных целей и радиопомех, — эффективность работы «Патриотов» оказалась низкой. Из 91 выпущенной Ираком ракеты были сбиты 45 при расходе 158 зенитных ракет. При этом в большинстве случаев происходило повреждение корпуса иракской ракеты, а не уничтожение боевой части, что не уменьшает ущерба при стрельбе по площадям. В результате на американской базе под Дахраном погибло 28 военнослужащих.

Боевое применение выявило и другие недостатки американского ЗРК: чувствительность электрогенераторов к засорению песком, а аппаратуры РЛС — к нестабильности электропитания. Имели место несанкционированные пуски. Главным же минусом «Пэтриота» оказалась малая дальность и высота перехвата цели — менее 20 и 7 километров от прикрываемого объекта соответственно. Иначе говоря, «зонтик», который ЗРК «Patriot» раскидывает над своей зоной ответственности, получился куцым.

Все, что летитКупол, которым накрывает подопечные объекты С-400, намного просторнее — 400 километров по радиусу и высоте. Внешне ЗРК напоминает своего предшественника С-300 — сделано это специально, чтобы противник не мог понять, какая именно система ему противостоит. Зато возможности С-400 перекрывают показатели любого другого комплекса противовоздушной обороны в мире. Недаром его назвали «Триумф».

Глазами ЗРК является помехозащищенный радар кругового обзора с двухсторонней ФАР. Он обнаруживает все существующие в природе виды летающих объектов — от самолетов-невидимок до гиперзвуковых ракет, — на дальности 600 километров. РЛС классифицирует цели, отделяет свои от чужих, определяет степень опасности каждой из последних и передает их координаты на пункт боевого управления. Тем временем радар подсветки с радиусом действия 400 километров берет потенциальные мишени на сопровождение.

Уникальная особенность «Триумфа» в том, что к нему подключаются дополнительные модули для повышения эффективной работы как в целом, так и по определенным типам целей. На днях в оснащенные С-400 подмосковные полки воздушно-космической обороны поступили пять всевысотных обнаружителей, способных одновременно опознавать до 100 целей различных классов. Для перехвата самолетов и ракет, выполненных по стелс-технологиям, отсеивания ложных целей предназначены специальные РЛС «Гамма», «Орион», «Противник». Существуют модули для формирования закрытых каналов связи между ЗРК на расстоянии до 90 километров, радиоэлектронной защиты комплексов и постановки помех, радары целеуказания и масса других полезных устройств.

Когда цель опознана и захвачена, остается запустить один из пяти типов ракет, которыми оснащается С-400. Ракеты предназначены для поражения различных целей на разных высотах, что позволяет «Триумфу» создавать эшелонированную противовоздушную оборону. Изделие 9М96Е, например, способно работать за пределами зоны видимости наземных станций наведения. Это его свойство обеспечивается принципиально новой головкой самонаведения, разработанной — как и весь С-400, — в ЦКБ «Алмаз». Ракета может наводиться на цель и по командам с земли, и самостоятельно, не требуя подсветки радара сопровождения. На все типы ракет возможна установка управляемых боевых частей, обладающих как останавливающим (разрушение конструкции цели), так и нейтрализующим (выведение из строя боезаряда) эффектом. Вероятность поражения такой ракетой баллистических боеголовок и ударных беспилотников возрастает в полтора-два раза.

Все применяемые в С-400 ракеты имеют «холодный старт». Они выбрасываются из пускового контейнера пороховой катапультой, на высоте 30 метров газовые рули поворачивают ракету в сторону цели, после чего включается маршевый двигатель. Это увеличивает дальность полета и снижает ближнюю границу зоны поражения. А благодаря вертикальному старту ЗРК может обстреливать цели в любом направлении без поворота пусковой установки. Кстати, о границах: нижний предел работы ЗРК «Patriot» — 60 метров. Летящие ниже цели американский комплекс пропускает. С-400 сбивает объекты на высоте пяти метров над землей.

Заявленные производителем высокие характеристики были подтверждены в ходе учений и испытаний. Во время стрельб на полигоне Капустин Яр «Триумф» поразил мишень, двигавшуюся со скоростью 2800 метров в секунду. Вторая цель, баллистическая была запущена на большую высоту с большого расстояния.

— Это была малоразмерная мишень типа «Кабан». Обнаружить ее — все равно, что найти карандаш в стоге сена. Но нами на высоте 16 километров она была уничтожена, — рассказал генерал-полковник Юрий Соловьев.

Антон Валагин
