За несколько недель до вторжения в Ирак в Америке разгорелась нешуточная перепалка между Начальником штаба Армии США и его гражданским боссом (в Америке министр обороны страны – гражданское лицо). В центре скандала лежало решение о численности войск, необходимых для свержения Саддама Хусейна. Генерал Эрик Шинсеки сообщил сенатскому комитету по делам вооруженных сил, что потребуется «порядка нескольких сотен тысяч человек». Но министр обороны США Дональд Рамсфилд считал, что с делом справится и половина от этого числа. Министерство обороны, основываясь на информации, которую оно считало вполне достоверной, полагало, что иракские дивизии будут сдаваться в полном составе. Шинсеки же смотрел глубже – он понимал, что без достаточной охраны иракские арсеналы разворуют. И оба оказались правы. Американцы установили контроль над Ираком при помощи группировки в 130 тыс. человек, преимущественно американских солдат. Но к моменту, когда с пьедестала свергли первую статую Хусейна, в руки непримиримых исламистов уже успел попасть гигантский арсенал ручных реактивных гранатометов и зенитных ракет. В течение последовавших за этим месяцев половина всех погибших в Ираке американцев были убиты выстрелами из одного вида оружия – реактивного противотанкового гранатомета РПГ-7.

«РПГ-7 повсюду!»



Джордж Мордика II, работающий в Центре по анализу военных операций американской армии, рассказал Popular Mechanics, что РПГ-7 и вправду сегодня самое популярное оружие в Ираке. Среди найденного и изъятого оружия обязательно обнаруживается РПГ-7. Этот недорогой, простой и удобный в использовании гранатомет получил второе рождение в руках партизан. Разработали его в 1960-х годах в СССР, на государственном предприятии «Базальт». Простота конструкции немедленно завоевала гранатомету популярность во всех армиях Варшавского договора, в Китае и Северной Корее. К концу Холодной войны РПГ-7 уже можно было найти в арсеналах более чем 40 армий мира, в большинстве своем враждебных США.

Никто не знает, сколько гранатометов РПГ-7 разбросано по горячим точкам планеты. Нет даже более или менее четкого представления о количестве «легальных» РПГ-7. Мордика и ряд других экспертов полагают, что только «Базальт» и его прямые лицензиаты изготовили как минимум миллион штук. Зато достоверно известно, что с падением СССР ручеек ворованных со складов РПГ-7 превратился в настоящий поток. Их стало так много, что такая игрушка стоит дешевле ноутбука.

В век приборов ночного видения и «умных» бомб, которые наводятся на цель спутниками, РПГ-7 может показаться примитивным оружием, недалеко ушедшим от лука со стрелами. Мордика рассказывает, что РПГ-7 берет начало от немецкого противотанкового средства Panzerfaust, которое немцы разработали в оборонительных целях уже ближе к концу Второй мировой войны.

А по мнению военных историков, принцип этого оружия был заимствован у конфискованных «базук», использовавшихся союзниками.

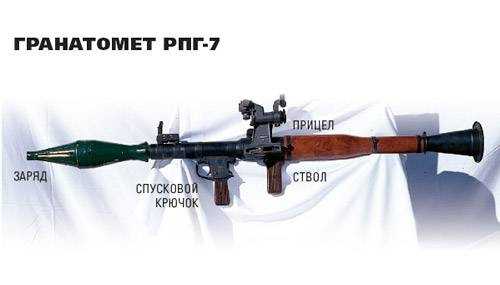

Причинивший столько бед американцам РПГ-7 весит около 8,5 кг (из них 2 кг – собственно граната). Чтобы выстрелить, оружие берут за две рукоятки, наводят при помощи простейшего оптического прицела и нажимают на спусковой крючок. В зависимости от типа боеприпаса один выстрел из РПГ-7 может уничтожить взвод пехоты на открытой местности, остановить танк с расстояния в три футбольных поля или сбить вертолет. В ситуации ближнего боя, когда стороны поливают друг друга огнем, РПГ-7 не имеет себе равных. Это стало ясно еще в стычках с моджахедами во времена советской оккупации Афганистана, в 1979–1989 годах.

В начале конфликта Советы обычно оснащали мотострелковый взвод одним РПГ-7. Приобретая опыт войны в горах, советские солдаты оценили преимущества РПГ-7, и их количество стало увеличиваться. Моджахедам гранатомет понравился еще больше. Они стали формировать группы охотников на бронетехнику противника. Аналитики утверждают, что от 50 до 80 процентов личного состава были вооружены РПГ-7. Таким образом, в одном взводе могло быть до пятнадцати гранатометов. Когда под рукой не оказывалось нормальной артиллерии, РПГ-7 использовались вместо пушек. И хоть гранатомет не был задуман как оружие ПВО, он стал одним из самых эффективных в истории «убийц вертолетов». В октябре 1994-го в Могадишу (Сомали) именно такими гранатометами были сбиты два американских вертолета. И в Афганистане моджахеды с их помощью устраивали засады на вертолеты. Для той же цели их используют непримиримые в Ираке.

Новые боеголовки


Тандемная кумулятивная ПГ-7ВР


Одной из причин многолетнего успеха РПГ-7 была готовность «Базальта» придумывать новые боеголовки для почтенного оружия. Генеральный директор российского научно-производственного предприятия «Базальт» Анатолий Обухов писал в журнале «Военный парад», что новые боеприпасы ТБГ-7В (термобарический), ПГ-7ВР (с тандемной головной частью) и ОГ-7В (осколочный) позволяют бойцу выполнять беспрецедентное количество разных заданий на поле боя.

Термобарический заряд ТБГ-7В по убойной силе сравним с выстрелом из 120-мм орудия. Он одновременно создает высокотемпературное облако и мощную взрывную волну, разрывая и сжигая всё живое в радиусе 10 метров от точки детонации. При попадании в броню возникает брешь размером 15–45 см, сквозь которую в транспортное средство проникает жар, в результате чего экипаж погибает.

Один из методов защиты от подобного оружия – активная броня, которая фактически является «шкурой» из взрывчатки. Когда заряд попадает в танк, активная броня взрывается, отталкивая прилетевший заряд. Это помогает избежать прожигания брони расплавленным металлом. Но боеприпас ПГ-7ВР справляется и с активной броней. Он состоит из двух частей, называемых тандемной боеголовкой. Такой заряд поражает танк дважды, через строго вычисленные интервалы. Первая часть нейтрализует активную броню. Вторая пробивает обычный металл.

Термобарическая реактивная граната ТБГ-7В


Осколочный заряд ОГ-7В разработан специально для городского боя, где целями обычно являются строения из кирпича и железобетона. Поэтому необходимо попасть в сравнительно небольшое отверстие, из которого стреляет противник. Точность ОГ-7В очень близка к стрелковому оружию.

Считается, что у армии Ирака имелись все три вида новых боеприпасов наряду с другими противопехотными и противотанковыми зарядами.

Эксперты полагают, что РПГ-7 будет востребован еще много лет. Это проверенное, дешевое оружие против танков и вертолетов, и ему наверняка найдется применение – особенно в ситуациях противостояния регулярных частей и партизан.

Ракеты

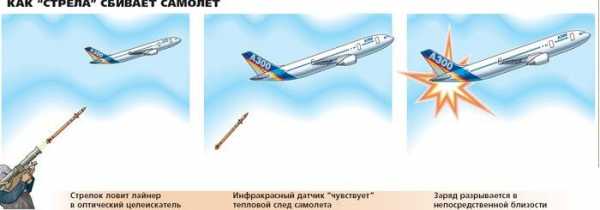

Примерно миллион реактивных противотанковых гранатометов РПГ-7, разбросанных по 40 странам мира, – главная угроза американским войскам. Но не единственная. Разграбленные арсеналы Хусейна ломились и от зенитных ракет «Стрела-2» (SA-7 Grail). За последние 25 лет этими ракетами и их последующей модификацией «Стрела-3» были обстреляны 35 самолетов, в большинстве своем – гражданские. В 24 случаях это привело к авиакатастрофам, в результате которых погибло более 500 человек. Специалисты считают, что только в Ираке в руки непримиримых могло попасть около пяти тысяч «Стрел».

Только с мая по ноябрь 2003 года вблизи Багдадского международного аэропорта было зафиксировано 19 случаев стрельбы по самолетам. Главная проблема РПГ-7 заключается в том, что наводить на цель его должен стрелок. «Стрелы» же, напротив, сами находят свою цель. Каждая ракета снабжена инфракрасным датчиком, который «чувствует» невидимый тепловой след от реактивного двигателя самолета, как сигнальный огонь на маяке. Электронная система наведения получает данные от сенсора и корректирует положение стабилизаторов ракеты. Таким образом «Стрела», следуя за целью на сверхзвуковых скоростях, никогда не теряет ее из виду. Оказавшись вблизи от двигателя, боеголовка весом чуть больше килограмма детонирует.


Несмотря на огромное количество сбитых самолетов и жертв, есть две причины технического свойства, позволяющие надеяться, что в ближайшее время ракеты такого типа перестанут представлять столь серьезную опасность. Во-первых – их возраст. Ключевые элементы «Стрелы» – инфракрасный датчик и батареи, приводимые в действие теплом. И то и другое не может храниться вечно. Поэтому, по некоторым оценкам, большинство таких ракет, попавших в чужие руки, уже вряд ли когда-нибудь выстрелят. Вторая проблема в способе, которым «Стрела» обнаруживает цель. Она должна быть запущена вслед самолету, иначе не сможет поймать тепловое излучение сопел. Расстояние между стрелком и самолетом (а это может быть и 10 км) дает экипажу достаточно времени для реагирования на угрозу. Методики защиты могут быть разными. Например, отстреливать тепловые ловушки, более «яркие», чем сопла двигателей самолета. Самолет президента США, военные самолеты, а также гражданские авиалайнеры израильской компании Эль Аль снабжены различными системами защиты. Предпринимаются усилия к установке подобных систем и на американские самолеты.

Лучшая защита


РПГ-7 не был задуман как оружие ПВО, но стал одним из самых эффективных «убийц вертолетов»

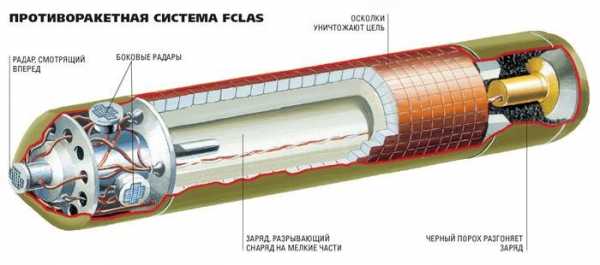

На сегодня самая многообещающая методика защиты войск от ракет непримиримых – технология FCLAS (активная многослойная защита широкого спектра и ближнего радиуса действия). Из названия очевиден принцип ее действия: это противоракета в тубусе. Такие устройства располагают вокруг транспортного средства, корабля, здания или вертолета, создавая невидимый щит, который автономно засекает и уничтожает подлетающие ракеты. Концепция FCLAS проста, но реализация ее представляет определенные сложности. Носовая часть реактивного снаряда содержит две радарных установки. Радар в головной части ищет объекты, чья скорость соответствует скорости заряда гранатомета РПГ-7. Как только такой объект обнаружен, заряд черного пороха (вроде того, что используют в дымовых гранатах) воспламеняется и выбрасывает FCLAS из туба, где он хранился. Второй радар следит за тем, что происходит вверху, внизу и по сторонам. Запуск FCLAS синхронизирован таким образом, чтобы он и вражеский снаряд встретились примерно в пяти метрах от защищаемого объекта. Именно в этот момент второй радар, который следит за обстановкой, подрывает выпущенный заряд. Взрывчатая начинка разносит металлическую обшивку на осколки.

Из-за рифления обшивки она разрывается на очень мелкие квадратные фрагменты, которые летят навстречу вражескому снаряду. Все, что попадает в облако этих частиц, превращается в конфетти.

Сопутствующие потери



На полигоне недалеко от Солт-Лейк-Сити (штат Юта) дует холодный ветер, вот-вот пойдет снег. Журнал Popular Mechanics пригласили на первое испытание системы FCLAS. Поскольку все усилия разработчиков направлены на сохранение транспортных средств и спасение жизней, исследователям очень важно понять, насколько пострадают люди и техника от защитного взрыва. Возможности по обнаружению и уничтожению летящих вражеских зарядов уже были продемонстрированы армейским инспекторам в ходе предыдущих тестов, состоявшихся в июне 2002 года в Технологическом институте штата Нью-Мексико.

Для уничтожения заряда РПГ-7 требуется значительная энергия. Дон Уолтон, один из разработчиков радарной подсистемы FCLAS, отмечает, что в этом и состоит главная проблема: подушку в такой заряд не бросишь, нужен мощный взрыв. Открытым оставался вопрос о размере сопутствующих потерь при использовании FCLAS. На полигоне расположили брошенный автомобиль, поврежденный джип и манекены в бронежилетах. В трейлере, защищенном от взрыва естественной преградой в виде холма, ведется короткий обратный отсчет. Воздух трещит и пол подпрыгивает – рядом взрывается молния. В окно мы наблюдаем за столбом серого и черного дыма, который поднимается из-за холма и дрейфует от места взрыва. У обоих транспортных средств выбиты все стекла. Некоторые шины продырявлены. Но манекены стоят на месте. Эти разрушения и сравнивать смешно с уроном, который нанес бы заряд из РПГ-7 или «Стрелы». Мори Мэйфилд, президент одной из компаний-контракторов, стоит в эпицентре взрыва. Там почти ничего не изменилось. Разве что видны небольшие вмятины в земле – там, где в течение сотой доли секунды пронеслось облако мельчайших частиц, двигавшихся со сверхзвуковой скоростью. Мэйфилд говорит, что сквозь такое облако ничто не могло бы пролететь. Если бы был произведен выстрел из настоящего гранатомета РПГ-7, заряд все равно не долетел бы до цели.

Разработчики планируют выпустить опытный образец FCLAS приблизительно через год. Ну что же, поживем – увидим.

Июнь 2004

www.perunica.ru

Гранатомет РПГ-7 / РПГ-7Д


РПГ-7

Гранатомет РПГ-7 предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Также он может быть использован для уничтожения живой силы противника, находящейся в легких полевых укрытиях и в сооружениях городского типа.


РПГ-7
В разрезе

Разработка нового гранатомёта для замены РПГ-2 была начата в 1958 году на государственном предприятии "Базальт".

В 1961 году новый гранатомёт, получивший обозначение РПГ-7, был принят на вооружение Советской армии.

Конструкция его оказалась настолько удачной, что после принятия на вооружение он практически ни разу не подвергался сколь-нибудь значительным доработкам.
Гранатомёт состоит из следующих частей и механизмов:
- ствола с механическим (открытым) прицелом;
- ударно-спускового механизма с предохранителем;
- бойкового механизма;
- оптического прицела.


РПГ-7
Части и механизмы

Ствол гранатомёта, предназначенный для направления полета гранаты и отвода пороховых газов при выстреле, представляет собой гладкую трубу, в средней части которой расположена расширительная камера. Ствол и патрубок соединены резьбой. Патрубок в передней части имеет сопло, выполненное в виде двух сходящихся конусов, в задней - раструб с предохранительной тарелью, защищающей казенную часть ствола от загрязнения. Ствол имеет спереди вырез для фиксатора гранаты, сверху - складные мушку и прицел на специальных основаниях, снизу крепится ударно-спусковой механизм, собранный в пистолетной рукоятке управления огнем, облегчающей удержание гранатомёта при стрельбе. На стволе слева имеется планка для установки кронштейна оптического прицела. Справа смонтированы антабки для крепления ремня с чехлами и плечевого ремня. На стволе гранатомёта закреплены хомутиками две симметричные накладки из березового шпона, предохраняющие руки гранатомётчика от ожогов при стрельбе. Ресурс ствола составляет от 300 (РПГ-7/7В) до 250 (остальные) выстрелов.

Ударно-спусковой механизм имеет открытый курок, винтовую боевую пружину, спусковой крючок, кнопочный предохранитель. Чтобы поставить гранатомёт на предохранитель, кнопку необходимо отжать вправо. Курок взводится за спицу большим пальцем руки.


РПГ-7
При заряжании

Для гранатомёта РПГ-7 в новосибирском ЦКБ «Точприбор» был разработан 2,7-кратный оптический прицел ПГО-7 призматического типа, который стал основным прицелом для этого вида оружия. Его прицельная сетка включает шкалы прицела, шкалу боковых поправок, а также дальномерную шкалу для определения расстояния до цели, высота которой 2,7 м (примерная высота танка). Цена деления шкалы прицела - 100 м, шкалы боковых поправок - 0-10 (10 тысячных). Прицел снабжен выверочными винтами по высоте и направлению, маховичком ввода температурной поправки, устройством подсветки сетки, резиновыми налобником и наглазником. Механический прицел (с откидной мушкой и целиком) используется как вспомогательный. Его планка имеет подвижный хомутик с прорезью и защелкой, деления планки «2», «3», «4», «5» соответствуют дальностям 200, 300, 400 и 500 метров. На РПГ-7В кроме основной монтируют и откидную дополнительную мушку. Основную используют при минусовой, а дополнительную - при плюсовой температуре воздуха.


ПГ-7В
Граната для РПГ-7
В разрезе

Активно-реактивный 85-мм выстрел ПГ-7В, созданный конструкторами ФГУП «ГНПП «Базальт», состоит из надкалиберной гранаты ПГ-7 и порохового (метательного) заряда. Противотанковая граната ПГ-7 включает в себя: головную часть с кумулятивным зарядом, обтекателем и токопроводящим конусом (при этом головная и донная части соединяются в единую цепь через обтекатель и конус), пороховой реактивный двигатель с шестью сопловыми отверстиями, стабилизатор с четырьмя складными перьями и турбинкой. Реактивный двигатель длиной 250 мм присоединен сзади к головной части гранаты. В камере двигателя находится реактивный заряд - шашка из нитроглицеринового пороха (между диафрагмой и упором), а также пирозамедлитель с воспламенителем из дымного ружейного пороха (ДРП). Чтобы истекающие из сопел реактивного двигателя пороховые газы, имеющие высокую температуру, не повредили стабилизатор, сопловый блок расположен на переднем конце корпуса двигателя (практически в центре тяжести), и сопла имеют небольшой наклон к оси двигателя. Для сообщения гранате начальной скорости к реактивному двигателю при заряжании присоединяется стартовый пороховой заряд, размещенный в бумажном пенале для предохранения его от влаги и механических повреждений при хранении и транспортировке. Стабилизатор обеспечивает устойчивый полет гранаты на траектории. Вокруг трубки стабилизатора размещен ленточный нитроглицериновый порох, внутри нее - воспламенитель из дымного ружейного пороха. На трубке стабилизатора находится фиксатор, при заряжании входящий в вырез на дульной части ствола гранатомёта. В таком положении капсюль-воспламенитель находится против отверстия для бойка. Гибкое оперение гранаты согнуто вокруг трубки стабилизатора и в таком положении закреплено кольцом. В турбинке располагается трассер для наблюдения за полетом гранаты.


РПГ-7
При использовании

Чтобы произвести выстрел, необходимо: поставить курок на боевой взвод, снять гранатомёт с предохранителя и нажать указательным пальцем на спусковой крючок. Под действием боевой пружины курок энергично поворачивается вверх и ударяет по бойку. Боек продвигается вверх, разбивая капсюль-воспламенитель гранаты расположенный в дне реактивного двигателя. Луч огня от капсюля-воспламенителя проходит по Г-образному каналу, воспламеняя навеску дымного ружейного пороха и ленточный порох. Высокое давление образующихся газов прорывает картонную гильзу, и газы заполняют объем зарядной камеры гранатомета. Когда давление в камере достигает определенного предела, достаточного для проталкивания пенопластового пыжа через сопло гранатомета, начинается истечение газов. Назначение зарядной камеры и пыжа состоит в том, чтобы еще до начала истечения газов возникло необходимое давление, под действием которого энергия пороховых газов будет более полно использована на полезную работу по сообщению гранате движения. С началом истечения газов начинается движение гранаты вперед по стволу, а также ее вращение (в результате воздействия газов на турбинку). Максимальное давление пороховых газов в стволе гранатомета не превышает 900 кг/см2, что в 3-4 раза меньше, чем в стволе оружия с закрытым затвором. С началом движения гранаты происходит накол капсюля пирозамедлителя реактивного двигателя, начинается горение замедлительного состава пирозамедлителя.

При вылете гранаты из канала ствола под действием центробежных сил и набегающего потока воздуха раскрываются лопасти стабилизатора. После удаления гранаты от стреляющего на безопасное расстояние в 15-20 м - от пирозамедлителя загорается воспламенитель ДРП и шашка реактивного двигателя. Образовавшиеся газы выталкивают из сопел герметизаторы; начинается работа двигателя. Истекающие из сопел двигателя газы создают реактивную силу, сообщающую гранате дополнительную скорость. Время работы двигателя - 0,4-0,6 с. За это время граната пролетает 100-120 м (активный участок траектории). Скорость гранаты от 120 м/с в момент вылета возрастает в конце активного участка траектории до 300 м/с.


ПГ-7В
Граната для РПГ-7
В полете

Вращение гранаты вокруг своей продольной оси в полете поддерживается за счет воздействия встречного потока воздуха на скосы лопастей стабилизатора и на турбинку, установленную в хвостовой части стабилизатора, и составляет несколько десятков оборотов в секунду. Стабилизированный полет гранаты обеспечивается ее хвостовым оперением - четырьмя лопастями стабилизатора. Вращение гранаты вокруг своей продольной оси применено для повышения кучности стрельбы, так при вращении гранаты уменьшается влияние на рассеивание погрешностей в симметричности лопастей стабилизатора, соплового блока и корпуса гранаты, неизбежных в пределах допусков при массовом производстве.

На расстоянии 2,5-18 м от дульного среза ствола происходит взведение взрывателя - электродетонатор включается в электрическую цепь. При встрече гранаты с преградой ударник, резко продвигаясь вперед под действием силы инерции, накалывает своим жалом капсюль-детонатор. Происходит взрыв детонатора и разрыв взрывчатого вещества гранаты. Если граната не попадает в цель, через 4-6 секунд после выстрела срабатывает самоликвидатор.

Ручной противотанковый гранатомёт РПГ-7 в бою обслуживают два номера расчета - гранатомётчик и помощник гранатомётчика. Однако конструкция РПГ-7 настолько проста и надёжна, что его может обслуживать и один человек.

Специально для воздушно-десантных войск был создан вариант гранатомёта РПГ-7Д, имеющий разъемный ствол.


РПГ-7Д
В походном положении

У РПГ-7Д - труба и патрубок соединены сухарно, с помощью секторных выступов патрубка, соответствующих им выемов трубы, и фиксируются в собранном виде защелкой. Такая конструкция позволяет разбирать и складывать гранатомет при подготовке к десантированию. Кроме того, у гранатомета РПГ-7Д в ударно-спусковой механизм дополнительно введены переводчик с рычагом и пружиной, вкладыш и штифт, а также изменена конструкция предохранителя, что исключает возможность выстрела в случае неполного соединения трубы ствола с патрубком.

Если сам гранатомёт РПГ-7 за годы изменился весьма незначительно, то гранаты к нему претерпели существенный рост боевых характеристик.

Спектр боеприпасов для него очень широк, и включает в себя, кроме кумулятивных противотанковых гранат, еще и осколочно-фугасные противопехотные гранаты, термобарические (объемно-детонирующие), зажигательные, учебные и другие типы:


РПГ-7
С гранатами:
(слева на право)
ПГ-7ВМ (в стволе)
ПГ-7ВР
ПГ-7ВЛ
ТБГ-7В
ОГ-7В

- ПГ-7В (7П1) - кумулятивный.
Боеголовка: с кумулятивной головной частью. Вес: 2,6 кг. Калибр: 70,5 мм. Бронепробиваемость: около 330 мм.
- ПГ-7ВМ (7П6) - кумулятивный (модернизированный ПГ-7В), с более высокими показателями бронепробиваемости, кучности и ветроустойчивости. Модернизирован взрыватель, получивший наименование ВП-7М, его работа стала более стабильной. Изменениям подвергся стартовый пороховой заряд выстрела, получивший наименование ПГ-7ПМ. По устройству, действию, обращению, укупорке и окраске одинаков с выстрелом ПГ-7В, но стартовые пороховые заряды ПГ-7П и ПГ-7ПМ не взаимозаменяемы. Выпускался до 1976 года. Ведущий конструктор В. И. Медведев.
- ПГ-7ВС/ПГ-7ВС1 - кумулятивный, с более мощным зарядом из флегматизированного октогена (окфол). В стабилизаторе выстрела ПГ-7ВС были уменьшены углы скоса лопастей, что привело к снижению скорости вращения гранаты и уменьшению распыления кумулятивной струи под действием центробежных сил. Комплектуется взрывателем ВП-7М и пороховым зарядом ПГ-7ПМ. В 1972-1976 годах выпускался выстрел ПГ-7ВС1, боевая часть которого снаряжалась более дешевым взрывчатым веществом. Ведущие конструкторы В. П. Зайцев и О. Ф. Дзядух.
- ПГ-7ВЛ (7П16) «Луч» - кумулятивный, разработан для поражения танков с композитной бронёй. К новой гранате был разработан взрыватель повышенной безопасности и надежности - ВП-22 с уменьшенными массо-габаритными характеристиками. Название в ходе отработки «Луч». Ведущий конструктор В. М. Ленин.
Боеголовка: с кумулятивной головной частью. Вес: 2,6 кг. Калибр: 93 мм. Бронепробиваемость: около 500 мм.
- ПГ-7ВР (7П28) «Резюме» - кумулятивный, с тандемной боевой частью. Предназначен для поражения бронетехники с динамической защитой. Боевая часть гранаты состоит из двух установленных соосно и разнесённых зарядов: передней части (предзаряда) калибра 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибра 105 мм. В отличие от предыдущих выстрелов, в связи с большой длиной боевой части, в походном положении выстрел ПГ-7ВР разъединен по резьбовому соединению боевой части и сборки реактивного двигателя с метательным (стартовым) зарядом. Конструкция реактивного двигателя и метательного заряда выстрела ПГ-7ВР аналогичны выстрелу ПГ-7ВЛ, но имеет некоторые конструктивные улучшения. Для более надежного раскрытия лопастей стабилизатора, учитывая более медленный проворот гранаты турбинкой из-за большей ее массы, в конструкцию стабилизатора были введены пружины. Ведущий конструктор А. Б. Кулаковский.
Боеголовка: с тандемной боевой частью. Вес: 4.5 кг. Калибр: 65/105 мм. Бронепробиваемость: 600 мм.
- ТБГ-7В «Танин» - выстрел с термобарической боевой частью (боеприпас объёмного взрыва). Граната предназначена для поражения живой силы в окопах, бункерах, укрытиях полевого типа, других помещениях при попадании боеприпаса внутрь, а также при разрыве БЧ на расстояниях до 2 м от окна или амбразуры. Обеспечивает поражение живой силы в радиусе до 10 м. По могуществу действия эта граната сравнима с артиллерийским снарядом или миной калибра 120 мм. Кроме живой силы, с помощью выстрела ТБГ-7В может также поражаться небронированная или легкобронированная техника. При встрече с преградой срабатывает донный инерционный взрыватель, подрывающий сначала воспламенительно-разрывной, а затем и основной заряд термобарической смеси. В процессе взаимодействия с преградой, за счёт программируемой деформации оболочки БЧ с наполнением, формируется кольцевой кумулятивный заряд. В результате в легкобронированной боевой машине с гомогенной стальной бронёй 15-20 мм вырубается отверстие диаметром 150-170 мм, и через него в боевую машину заносятся продукты взрыва. При этом в боевой машине создаётся сверхвысокое давление, срывающее люки с фиксаторов. Максимальный объём помещения, в котором создаётся надёжно поражающее давление - до 300 м. куб. Масса ТБ огнесмеси - 1,8 кг. Использование термобарической (ТБ) смеси даёт приращение скорости разлёта осколков гранаты в 1,5 раза больше чем у традиционных наполнителей. Ведущий конструктор А. Б. Кулаковский.
Боеголовка: термобарическая. Вес: 4.5 кг. Калибр: 105 мм. Радиус поражения: 200 м.
- ОГ-7В (7П50) «Осколок» («Карандаш») - осколочный. Предназначен для подавления живой силы, в том числе имеющей индивидуальные средства защиты (бронежилет), расположенной на открытой местности, в укрытиях полевого типа и зданиях, для поражения небронированной техники. Создаёт около 1000 осколков оптимальной массы, общая площадь поражения - 150 кв. м. Взрывчатое вещество - А-IX-1 (0,4 кг). Отличительной особенностью является отсутствие реактивного двигателя. Ведущий конструктор М. М. Коноваев.
Боеголовка: осколочная. Вес: 2 кг. Калибр: 40 мм. Радиус поражения: 700 м.


РПГ-7РПГ-7Д
Калибр, мм4040
Калибр гранаты, мм85; 7085; 70
Длина в боевом положении, мм950960
Длина в положении
Для десантирования, мм
--630
Масса гранатомета, кг6,36,3
Масса гранаты, кг2.2; 2.02.2; 2.0
Максимальная скорость гранаты, м/с300300
Скорострельность, выстр/мин4-64-6
Прицельная дальность стрельбы, м300300

РПГ-7 может заслуженно считаться одним из лучших образцов "артиллерии маленького человека", что в значительной степени обусловлено как простотой конструкции и использования самого гранатомета, так и успешным созданием разнообразных и высокоэффективных боеприпасов для него.

Высокая эффективность РПГ-7 доказана во многих конфликтах, включая Афганистан, Чечню и Ирак.
Широкая география его боевого применения на Ближнем и Среднем Востоке, Африканском континенте, в Юго-Восточной Азии, Латинской Америке указывает на надёжность этого гранатомёта в любой географической зоне. Он безотказен в джунглях, высокогорной, горно-пустынной и пустынной местностях – в условиях значительного влияния неблагоприятных факторов окружающей среды.

Гранатомет  РПГ-7 длительное время состоял на вооружении не только Российской армии, но и армий еще как минимум 50 государств при этом стал самым известным и одним из самых лучших гранатометов в мире.

Производство РПГ-7 было налажено во многих странах, включая такие как Болгария, Ирак, Китай, Румыния и другие.

tonnel-ufo.ru

7 - Донбасская Русь — LiveJournal


Ручной противотанковый гранатомет (РПГ). Разработан Красноармейским подразделением ГСКБ-47 (ныне - ГНПП "Базальт"), главный конструктор - В.К.Фирулин. Разработка начата в 1958 г. Заводские испытания проведены с 25 февраля по 11 июня 1960 г. Испытания прошли успешно. В серии гранатомётов, предназначенных для полигонно-войсковых испытаний, были проведены доработки накладок для предохранения стрелка от ожогов, открытого прицела и планки для крепления оптического прицела, а также сумок для переноски гранат и ЗИПа. РПГ-7 принят на вооружение 16 июня 1961 г. Серийное производство РПГ-7 начато в 1961 г. на Ковровском механическом заводе.



Принцип действия гранатомета - стартовый заряд выстрела (гранаты) обеспечивает безоткатный вылет гранаты из ствола с открытым казенным срезом, маршевый заряд включается после вылета и обеспечивает разгон гранаты до максимлаьной скорости.

Расчет - 2 чел (стрелок-гранатометчик - вьюк из 1 гранатомета и сумка на 2 выстрела и ЗИП массой 6.7 / 7.1 кг, стрелок-помощник гранатометчика - сумка на 3 выстрела массой 8.7 / 9.3 кг). Масса сумок приводится с выстрелами ПГ-7В / ПГ-7ВМ (ПГ-7ВС), в ВДВ используются сумки на 2 выстрела.

Наведение - рамочный / механический открытый и оптический прицел ПГО-7 / 1ОП16 (разработки новосибирского ЦКБ "Точприбор" и производства Новосибирского приборостроительного завода). Оптическими прицелами комплектуются все модели РПГ-7, состоящие на вооружении ВС России. Может использоваться ночной прицел (гранатомет РПГ-7Н) - ПГН-1 / 1ПН24. Стабилизация боеприпаса в полете производится вращением, за счет стабилизаторов.
Кратность увеличения - 2.7 х (ПГО-7)
Прицельная дальность - 500 м (ПГО-7)


После появления в 1977 г. выстрела ПГ-7ВЛ с тяжелой гранатой для гранатометов принят модернизированный прицел ПГО-7В1, а для старых прицелов ПГО-7В введены таблицы стрельбы для новых гранат.

Пусковое устройство - гранатомет состоит из ствола с механическим открытым прицелом, ударно-спускового механизма с предохранителем, бойкового механизма и оптического прицела. Гранатомет РПГ-7Д (десантный) разбирается на трубу и потрубок, оснащен механизмом блокировки. Гранатометы с ночным прицелом оснащаются основанием механизма светоблокировки. Отделяемой сошкой оснащаются гранатометы РПГ-7Д и гранатометы с ночным прицелом. Выстрелы (гранаты) - надкалиберные (почти все).


В учебных целях с гранатометами РПГ-7 может применяться прибор учебной стрельбы ПУС-7 / ПУС-7В, в котором применяются патроны 7,62х39 мм обр. 1943 г. с трассирующей пулей Т-45 / 57-Т-231Ш). Прибор представляет из себя ствол-вкладыш соответствующего калибра устанавливаемый в штатный гранатомет.
Длина ствола - 100 мм
Длина приспособления - 950 мм
Масса приспособления - 2.6 кг
Дальность стрельбы - 200-300 м
Учебная стрельба с помощью прибора учебной стрельбы ПУC-7 из гранатомета РПГ-7В. Учебно-методический сбор Западного военного округа, 138-я стрелковая бригада, Ленинградская область. Май 2011 г. (фото - Александр Пак, http://sashapak.livejournal.com).
ТТХ гранатомета:
Длина гранатомета:
- 950 мм (РПГ-7В / В1)
- 960 мм (РПГ-7Д)
- 630 мм (РПГ-7Д, в сложенном положении)
Калибр ствола - 40 мм

Масса гранатомета:
- 6.3 кг (РПГ-7В, с оптическим прицелом)
- 6.7 кг (РПГ-7Д, с оптическим прицелом)
- 7 кг (РПГ-7В1, с оптическим прицелом)
Масса прицела - 0,5 кг

Дальность максимальная - 700 м
Дальность прицельная - до 500-550 м
Дальность прицельная с ночным прицелом НСПУ - до 300 м
Дальность прямого выстрела / эффективная - 330 м (выстрел ПГ-7В)
Расстояние взведения взрывателя гранаты - 2.5-18 м от дульного среза
Скорость гранаты начальная - 112-140 м/с
Скорость гранаты максимальная - 300 м/с
Время срабатывания самоликвидатора - 4-6 с

Скорострельность - 4-6 выстр / мин
Коэффициент боевой эффективности (теоретическое количество уничтоженных танков до уничтожения расчета, за единицу танков взят М-60А3):
- при прорыве обороны противника - 0,05
- при отражении контратак и во встречном бою - 0,2
- в обороне - 0,3
- при борьбе с БМП - повышающий коэффициент - 1,5х
- при борьбе с БТР - повышающий коэффициент - 2х

Типы выстрелов / БЧ:

Тип выстрелаГРАУГод и созданиеРазработчикТип БЧКалибрМассаДальность эффект.Дальность прицельн.Скорость начальн.Поражение.
ПГ-7В7П11961ГСКБ-47, конструктор - В.К.Фирулинкумулятивная, тип ВВ - А-IX-1 с медной облицовкой кумулятивной воронки, пьезоэлектрический взрыватель ВП-7 / ВП-7М85 мм2.2 кг300 м500 м120 м/сброня 260 мм
ПГ-7ВМ7П61969ГСКБ-47, констркутор - В.И.Медведев

серийное производство до 1976 г.

кумулятивная, более совершенная, заимствована от выстрела СПГ-970 мм2 кг300 м500 м140 м/сброня 300 мм
ПГ-7ВС1972ГСКБ-47, конструкторы В.П.Зайцев и О.Ф.Дзядукумулятивная с зарядом  из флегматизированного
октогена (окфола)
72 мм2 кг500 м140 м/сброня 400 мм
ПГ-7ВС11972ГСКБ-47, конструкторы В.П.Зайцев и О.Ф.Дзядукумулятивная, заряд из более дешевого ВВ72 мм500 мброня 360 мм
ПГ-7ВЛ "Луч"7П161977ГСКБ-47, конструктор В.М.Ленинкумулятивная, повышенной бронепробиваемости, заряд из окфола, медная облицовка кумулятивной воронки прогрессивной толщины (утонченной у вершины, утолщенной у основания) 92 мм2.6 кг150 м300 м112 м/сброня 500 мм
ПГ-7ВР "Резюме"1988

(1985 г. создание по др.данным)

НПО "Базальт", конструктор А.Б.Кулаковский

для РГП-7В1/В2/Д2/Д3

кумулятивная тандемная, предзаряд содержит 0,12 кг ВВ типа окфол и алюминиевую облицовку кумулятивной воронки, основной заряд - 1,2 кг окфола и медная облицовка воронки переменной толщины. Подрыв основной части с замедлением на 200 мкс65-105 мм4.5 к г100 м200 м120 м/сброня 650 мм за динамической защитой

гомогенная броня 750-800 мм

кирпич 2000 мм

железобетон 1500 мм

ТБГ-7В "Танин"7П331988НПО "Базальт",  конструктор В.А.Кулаковскийтермобарическая, масса заряда 1.8 кг105 мм4.5 кг550 м с прицелом УП-7В150 мрадиус взрыва ок.10 м, по эффективности воздействия сопоставим со 120 мм фугасной миной
ТБГ-7ВЛ7П62НПО "Базальт"термобарическая
ПГ-7ВЯНПО "Базальт"бронебойно-осколочная200 м
ОГ-7В "Осколок"7П501998ГНПП "Базальт",  конструктор М.М.Коноваевосколочная40 мм2 кг700 м с прицелом УП-7В300 мграната без реактивного двигателярадиус разлета осколков до 70 м
ГШ-7ВТ2010 ?ГНПП "Базальт"штурмовая граната с поражающим элементом проникающего действиялегкобронированные цели, кирпичные и бетонные строения. Разработка ГосНИИПАС для гранатомета РПГ-7В2.

Маршевый двигатель на нитроглицериновом порохе в бумажном корпусе (длина 250 мм), 6 сопловых отверстий. Метательный заряд - бездымный порох.
Выстрел ПГ-7ВС - уменьшением угла скоса лопастей стабилизатора снизили скорость вращения гранаты и соответственно распыление кумулятивной струи из-за действия центробежной силы.

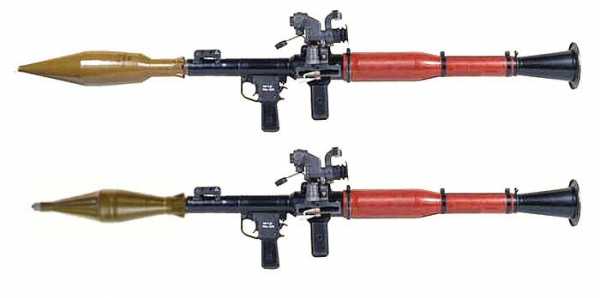

Гранатомет РПГ-7В с оптическим прицелом и с гранатами ПГ-7ВЛ и ПГ-7В.


Выстрелы для РПГ-7 - слева-направо - ПГ-7ВР, ПГ-7ВЛ, ТБГ-7В, ОГ-7В (фото - Алексей Хлопотов, http://otvaga2004.narod.ru).


Типы выстрелов ОГ-7В, ПГ-7ВЛ, ПГ-7ВР и ТБГ-7В на показе техники в Венесуэле, 2010-2011 г.г. (фото из архива 10V, http://militaryrussia.ru/forum).


Макет выстрела ГШ-7ВТ на одной из выставок, 01.07.2010 г. (фото - Allocer и http://maks.sukhoi.ru).



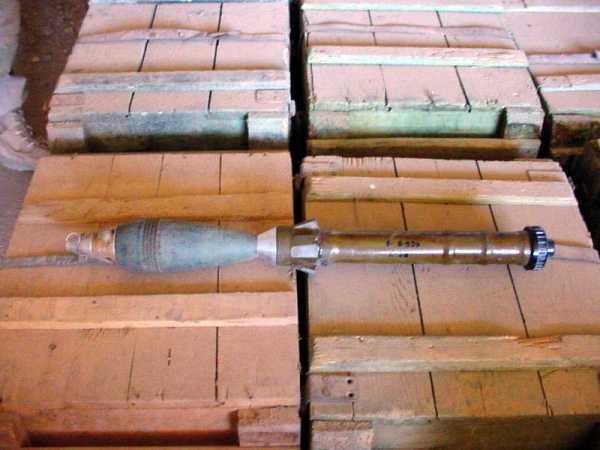

Уникальный "выстрел" для РПГ-7 с боевой частью - минометной миной калибра 82 мм. Возможность практического использования такого решения не ясна. 2010-2011 г.г. (фото из архива 10V, http://militaryrussia.ru/forum).
Модификации:
Базовые модели гранатометов РПГ-7:
МодельГРАУГод принятияОписание
РПГ-76Г11961 г.базовая модель
РПГ-7Д / ТКБ-026Г51963 г.десантная модель, с разборным стволом и сошками. Модификация разработана в ЦКИБ СОО под руководством В.Ф.Фундаева. Время сборки гранатомета - 50-60 секунд. Гранатомет еще находился в серийном производстве по состоянию на 1975 г.
РПГ-7В6Г31969 г.модель с оптическим прицелом ПГО-7В (1ОП19-1) или ПГО-7В2 (1ОП19-2)
РПГ-7Д16Г5М1988 г. ??десантный вариант РПГ-7В, оснащен прицелом ПГО-7В / ПГО-7В2 / ПГО-7В3
РПГ-7В16Г3-11989 г.модель с оптическим прицелом ПГО-7В3 (1ОП19-3) для стрельбы выстрелами ПГ-7ВР, ТБГ-7В
РПГ-7Д26Г5М21997 г.десантный вариант РПГ-7В1, оснащен универсальным прицельным приспособлением УП-7В (увеличивает дальность прицельной стрельбы новыми типами выстрелов)
РПГ-7В26Г3-21999 или 2001 г.г.модель с универсальным прицельным приспособлением УП-7В
РПГ-7Д36Г5М31999 или 2001 г.г.десантное исполнение РПГ-7В2

Ночные модификации моделей РПГ-7:
МодельГРАУГод принятияОписание
РПГ-7Н / РПГ-7ДН6Г1Н / 6Г5Н1969 г.модель, оснащённая ночными прицелами ПГН-1 (1ПН24) или НСПУ (1ПН34) или НСПУМ (1ПН58), второй и третий - разработки ЦКБ "Точмаш" (г.Новосибирск) и производства Новосибирского приборостроительного завода
РПГ-7ВН6Г3Нмодель РПГ-7В, оснащённая ночным прицелом ПГН-1 (1ПН24)
РПГ-7ВН16Г3Н-1модель РПГ-7В1, оснащённая ночным прицелом НСПУ (1ПН34) разработки и производства Новосибирского приборостроительного завода
РПГ-7ДН16Г5Н1десантный вариант, оснащённый ночным прицелом НСПУ (1ПН34)
РПГ-7ВН26Г3Н-2модель РПГ-7В2, оснащённая ночным прицелом НСПУМ (1ПН58)
РПГ-7ДН26Г5Н2десантный вариант, оснащённый ночным прицелом НСПУМ (1ПН58)
Ночные модели оснащены съемными двуногими сошками.
Индекс Н - оснащение ночным прицелом ПГН-1
Индекс Н1 - оснащение ночным прицелом НСПУ
Индекс Н2 - оснащение ночным прицелом НСПУМ
Более современные модели гранатометов имеют индекс Н.

Статус: СССР / Россия

- 2011 г. - состоит на вооружении.

Экспорт: к концу 1980-х годов гранатомет состоял на вооружении более 40 стран мира.

В Армении в 2011 г. - компания GARNI-LEP разработала лёгкую многозарядную пусковую установку N-2 для реактивных гранат класса РПГ-7. На ПУ в два ряда размещены 12 боеприпасов. ПУ может наводиться вручную в секторе 60 град. по азимуту и от -6 до +50 град. по углу места. Гранаты запускаются с использованием электрического пульта дистанционного управления индивидуально или залпом. Система разработана для производимых ОПК Армении реактивных гранат TB-1 с термобарической боевой частью или осколочно-фугасных OG-7. Система совместима и с боеприпасами, изготовленными в других странах. Реактивный снаряд TB-1 оснащён 4,4-килограммовой термобарической боевой частью с контактным взрывателем ZP-02. При пуске из гранатомёта максимальное отклонение от вертикали составляет 2,5 м, по горизонтали - 1 м. По оценке GARNI-LEP, радиус сплошного поражения для гранаты с боевой частью TB-1 составляет 3,5 м.
Режимы стрельбы - залповый и одиночный
Время полного залпа - менее 10 сек
Дальность стрельбы макимальная - 1300 м

ТТХ выстрела ТБ-1 / TB-1:
Масса выстрела - 4.4 кг
Масса ВВ - 2 кг
Дальность стрельбы максимальная (под углом 25 град к горизонту) - 800 м
Серединное отклонение при стрельбе на дальность 200 м:
- вертикальное Вв - 2.5
- боковое Вб - 1.0
Радиус зоны поражения ударной волной - 3.5 м (определен датчиками с давлением разрушения диафрагм 0.9-1.0 кг/кв.см)
Взрыватель - предохранительный контактный реакционно-инерционный мгновенного действия ЗП-02 / ZP-02



donbassrus.livejournal.com

Оружие. Мировое оружие. Энциклопедия оружия

Гранатомет РПГ-7 – это ручной противотанковый гранатомет, предназначенный для борьбы с различной бронированной техникой противника: танками, самоходными артиллерийскими установками и прочей бронетехникой. РПГ-7 можно так же использовать в борьбе с живой силой противника и различными низколетящими воздушными целями. Гранатомет РПГ-7 был принят на вооружение армии СССР в 1961 году. Данный гранатомет по сей день находится на вооружении армии РФ и других 50-ти государств. Производился он не только в СССР и России, но и в Китае, Румынии, Болгарии и других государствах. Благодаря такой обстановке, разновидность боеприпасов к РПГ-7 просто поражает. Помимо кумулятивных противотанковых гранат, выпускались еще и термобарические, осколочно-фугасные, зажигательные, учебные и многие другие. За 50 лет сам гранатомет мало чем изменился, на гранаты РПГ-7 прошли длительный этап эволюции. На сегодняшний день известно, что выпущено более 9 миллионов РПГ-7. Исходя из этого, можно смело утверждать, что РПГ-7 действительно популярное мировое оружие. Гранатомет РПГ-7 проявил себя с лучшей стороны во всех вооруженных конфликтах, в которых он использовался. Данное оружие является наиболее распространенным ручным противотанковым гранатометом во всем мире. Его востребованность и сегодня остается на должном уровне, ведь модернизация боеприпасов к нему представляет опасность для современных бронированных машин.

Конструкция гранатомета РПГ-7:

Гранатомет РПГ-7 — это оружие, которое не имеет отдачи при выстреле, иными словами является легким динамореактивным оружием. Устройство РПГ-7 состоит из следующих компонентов: ствол с механическим и оптическим прицелами, бойкового механизма и ударно-спускового механизма (УСМ) с предохранительными приспособлениями.

Ствол РПГ-7 представляет собой трубу с патрубком, выполняющие функцию управления направления полеты гранаты РПГ-7 и для отвода пороховых газов после произведения выстрела. УСМ РПГ-7 спускает курок с боевого взвода, позволяет ставить гранатомет на предохранитель и наносит удар по бойку. РПГ-7 прицел двойного типа — механический и оптический. Первый используется лишь тогда, когда оптический поврежден. Оптический прицел РПГ-7 — ПГО-7В или ПГО-7В-2 (ПГО-7В-3) позволяет осуществлять наблюдение за полем боя, рассчитывать дистанцию к цели, вносить поправки на скорость движения цели, дальность, учитывать баллистику припасов к гранатомету при наведении гранатомета на цель. Проще говоря, прицел РПГ-7 — это система оптических призм и линз, которые помещены в корпус из металла, заполненный сухим азотом, предотвращающий запотевание линз. Оптический прицел РПГ-7 обеспечивает 2.7-кратное увеличение цели. Помимо этого, он оснащается системой световых фильтров, способных улучшить видимость при сложных погодных условиях. Резиновый колпачок, надеваемый на объектив, предотвращает появление демаскирующих бликов и загрязнения. Прицельная сетка имеет дальномерную шкалу и шкалу поправок. РПГ-7 может быть оснащен и ночным прицелом — ПГН-1, НСПУМ, НСПУ-3.

Гранатомет РПГ-7 состоит на вооружении свыше 70 мировых государств. РПГ-7 относится к самым лучшим и самым известным гранатометам во всем мире. Он отличается дешевизной изготовления, высокой надежностью, простотой применения, отсутствием отдачи при выстреле, довольно неплохой пробиваемостью брони. Так же есть пара недостатков: при выстреле есть вероятность обнаружения стрелка, реактивная струя пускового заряда наносит повреждения на расстоянии до 30 метров сзади стрелка.

ТТХ РПГ-7:

Калибр, мм 40
Масса, г 6300
Длина, мм 950
Дальность прямого выстрела, м до 700
Прицельная дальность, м до 550
Бронепробиваемость, мм (под углом 60° к нормали), мм до 750
Масса гранаты, г 2000 — 4500
Начальная скорость гранаты, м/с 112 — 145
Калибр головной части гранаты, мм 40 — 105
