Ураган (РСЗО) — Википедия

Материал из Википедии — свободной энциклопедии

Реактивная система залпового огня 9К57 «Ураган»

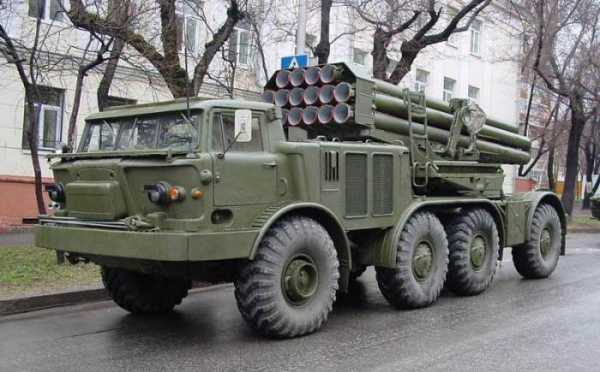

Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Годы производства 1975 — 1991
Годы эксплуатации с 1975
Размеры
Масса без снарядов и расчета 15 100 кг
Масса в боевом положении 20 000 кг
Длина в походном положении 9630 мм
Ширина в походном положении 2800 мм
Высота в походном положении 3223 мм
Клиренс 475 мм
Вооружение
Калибр 220 мм
Количество направляющих 16
Дальность стрельбы минимальная
8000 (10 000) м
Дальность стрельбы максимальная 35 800 м
Площадь поражения 426 000 м²
Максимальный угол возвышения +55 °
Точность (рассеивание) по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1] м
Расчёт БМ 4 чел.
Перевод системы из походного положения в боевое не более 3 мин
Время залпа 8,8..20[2] с
Время срочного оставления огневой позиции после залпа не более 1,5 мин
Подвижность
Тип двигателя

два ЗИЛ-375

Производитель:ЗИЛ
Марка:два ЗИЛ-375
Тип:Бензиновый
Объём:6962[3] см3
Максимальная мощность:180[3]л. с. (133[3] кВт ), при 3200[4] об/мин
Максимальный крутящий момент:465[3] Н·м, при 1800 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:8×2[3]
Диаметр цилиндра:108 мм
Ход поршня:95 мм
Степень сжатия:6,5[3]
Система питания:двухкамерный карбюратор
Охлаждение:Жидкостное[3]
Клапанной механизм:OHV
Материал блока цилиндров:чугун
Материал ГБЦ:алюминий
Тактность (число тактов):4[3]
Порядок работы цилиндров:1-5-4-2-6-3-7-8
Рекомендованное топливо:бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]
Мощность двигателя 2х180 л. с.
Максимальная скорость по шоссе 65 км/ч
Запас хода по шоссе 570 км
Колёсная формула 8х8
 Ураган на Викискладе
БМ 9П140 РСЗО 9К57 «Ураган», Музей техники, Архангельское, Московская обл.

РСЗО 9К57 «Ураган» — советская реактивная система залпового огня калибра 220 мм. Система принята на вооружение в 1975. Главный конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников[5].

Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 с. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.

Назначение

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолётов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной структуры.

Боеприпасы

Номенклатура боеприпасов[6][7][8][9][10]
Индекс снаряда Индекс Масса снаряда, кг Длина снаряда, мм Масса , кг Масса /, кг Тип взрывателя Дальность стрельбы, км
Фугасные
9М27Ф 9Н128Ф 280 4832,5 100 51,9 контактный 10..35
Термобарические
9М51 9Н515 256[сн 1] 5147 143,5 30,2 контактный 5..13
Кассетные
9М27К[сн 2] 9Н128К 270 5178 90 30×0,3 неконтактный 10..35
9М27К1[сн 3] 9Н516 270 5178 90 30×0,3 неконтактный 10..35
9М27К2[сн 4] 9Н128К2 270 5178
89,5
24×1,1 неконтактный 10..35
9М27К3[сн 5] 9Н128К3 270 5200 90 312×0,04 неконтактный 8..34
9М59[сн 6] 9Н524 270 5178 90 9×1,85 неконтактный 10..35
Зажигательные
9М27С 9Н128С
Химические
9Н519 20[сн 7] неконтактный

Операторы

  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год[11]
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год[12], всего поставлено 4 РСЗО «Ураган»[13]
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год[14]
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год[15]
  • Молдавия Молдавия — 11 единиц 9П140, по состоянию на 2016 год
    [16]
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год[17]
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год[18], 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы[19]
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год[20], по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»[13]
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год[21], всего поставлено 139 РСЗО «Ураган»[13]
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год[22]
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год[23]. Поставлены в 2007 году из Белоруссии[24]

По некоторым сообщениям, 11 единиц[сн 8] были поставлены из Молдавии в Армению в 2011 году[25]. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись[19]

[26], по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80[27].

Бывшие операторы

  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год[28], всего поставлено 18 РСЗО «Ураган»[13]
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»[13]
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган»[13]. Поставки осуществлены из Молдавии в 1994 году[19].
  • Таджикистан Таджикистан — 12 РСЗО «Ураган» в составе в/ч пп11121 201 мсд ВС России[13]. В настоящее время в/ч пп 11121 расформирована, все РСЗО перераспределены в части 201 военной базы России в республике Таджикистан.

Боевое применение

РСЗО 9К57 широко использовалась в боевых действиях в Афганистане[7][29].

Применялась российскими вооружёнными силами, при поддержке сил Северного альянса, в Афганистане в 1993-1998гг.

Применялась российскими вооружёнными силами во время первой и второй войн в Чечне[7][29].

Также применялась российскими ВС во время конфликта в Южной Осетии в 2008 году

[30].

«Ураганы» широко применялись в ходе вооружённого конфликта на востоке Украины обеими сторонами [31][32][33].

РСЗО 9К57 применялась сирийской армией во время гражданской войны в Сирии (например, при освобождении Пальмиры[34]). Также, по некоторым данным, «Ураган» использовали российские вооружённые силы[35].

Варианты

Изображения

  • БМ-27 «Ураган», установленная в качестве памятника А. Н. Ганичеву рядом с
    ГНПП «Сплав», Тула

  • 9T452 транспортно-заряжающая машина

Примечания

  1. ↑ Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган»
  2. М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. 1
    2
    3 4 5 6 7 8 9 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф
  4. ↑ Журнал «АВТОТРАК» :: Архив
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  7. 1 2 3 Гуров С. В. Реактивная система залпового огня 9К57 «Ураган». Проверено 31 июля 2013. Архивировано 17 августа 2013 года.
  8. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. — М.: Издательский дом «Оружие и технологии», 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  9. Федоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  10. Барановский М.Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов. // Реактивная система залпого огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению.. — М.: Издание михайловской артиллерийской академии., 1996. — С. 40—88. — 118 с.
  11. ↑ The Military Balance 2016. — P. 182.
  12. ↑ The Military Balance 2016. — P. 449.
  13. 1 2 3 4 5 6 7 География распространения (рус.). ОАО «Мотовилихинские заводы». Проверено 25 октября 2011.
    Архивировано 18 февраля 2012 года.
  14. ↑ The Military Balance 2016. — P. 185.
  15. ↑ The Military Balance 2016. — P. 187.
  16. ↑ The Military Balance 2016. — P. 188.
  17. ↑ The Military Balance 2016. — P. 190.
  18. ↑ The Military Balance 2016. — P. 354.
  19. 1 2 3 Stockholm Internation Peace Research Institute — Arms Transfers Database
  20. ↑ The Military Balance 2016. — P. 203.
  21. ↑ The Military Balance 2016. — P. 205.
  22. ↑ The Military Balance 2016. — P. 208.
  23. ↑ The Military Balance 2016. — P. 444.
  24. ↑ Азербайджан приобрел вооружение в Беларуси " Новости Армении — NovostiNK — Новости, онлайн новости
  25. ↑ Лазэр настаивает на справедливости сделки с оружием
  26. ↑ Armenia Report (англ.). Проверено 23 ноября 2012. Архивировано 1 декабря 2012 года.
  27. ↑ The Military Balance 2014. — P. 170.
  28. ↑ The Military Balance 2010. — P. 356.
  29. 1 2 Карпенко А. В. Реактивная система залпового огня 9К57 «Ураган». «Бастион Карпенко». Проверено 30 мая 2015.
  30. Allan Mallinson. Georgia: US training gives Georgia military advantage (англ.). The Daily Telegraph (9 августа 2008). Проверено 31 мая 2016.
  31. ↑ Украина: Широкое применение кассетных боеприпасов. Human Rights Watch (20.10.2014).
  32. Jonathan Ferguson & N.R. Jenzen-Jones. Raising Red Flags:An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine. Armament Research Services Pty. Ltd. (November 2014).
  33. ↑ Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol. OSCE. Проверено 24 января 2015.
  34. ↑ "Соколы пустыни" освободят Пальмиру. Россия-24 (20 марта 2016). Проверено 31 мая 2016.
  35. Алексей Рамм. На границе турки ходят хмуро. «Военно-промышленный курьер» (10 февраля 2016). Проверено 31 мая 2016.
  36. Богатинов С. В ногу со временем. Российское военное обозрение (ноябрь 2009). Проверено 19 января 2014.
  37. ↑ Три «богатыря» для сил АТО: характеристики залповых установок «Бастион». AIF.UA (ноябрь 2014). Проверено 11 сентября 2016.}

Сноски

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н210 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины ПТМ-1.
  5. ↑ Кассетная головная часть содержит 312 противопехотных мин ПФМ.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).
  8. ↑ В некоторых публикациях ошибочно указывается о поставке 23 БМ 9П140 «Ураган», так как после распада СССР в Молдавии было только 11 БМ 9П140.

Ссылки

Артиллерия СССР после 1945 года

Войсковая артиллерия


Морская артиллерия

wikipedia.green

"Ураган" (РСЗО). Российские РСЗО 9К57 "Ураган"

Ракетное оружие еще со времен СССР, а сейчас и в РФ продолжает оставаться главной козырной картой не только в вооруженных конфликтах, но и в международных переговорах.

Впрочем, до такого доходит нечасто. Куда нужнее в повседневных армейских делах системы реактивного залпового огня. Одной из наиболее распространенных является «Ураган». РСЗО широко распространена в войсках, она достаточно дешевая в производстве. Учитывая ее надежность и неприхотливость, не приходится удивляться стремлению современных ВС РФ к модернизации данного комплекса, история которого началась еще в 60-х годах прошлого века!

История создания

Принято считать, что все отечественные разработки такого типа имеют одного прародителя - РСЗО «Катюша». В каком-то смысле это действительно так, но никогда не нужно забывать о том, что современные системы залпового огня кардинально отличаются от легендарного комплекса.

К примеру, в качестве направляющих отечественные конструкторы уже давно отказались от рельсовой системы: это ненадежно, так как траектория движения снаряда получается во многом произвольной, да и шанс на схождение заряда довольно высок.

А потому настоящим пращуром РСЗО 9к57 «Ураган» следует считать установку М-21В, которая была поставлена на вооружение в далеком 1963 году.

Несмотря на приличные характеристики этой РСЗО, военные были не до конца ею удовлетворены. А потому в 1963 году в Тулу поступил гособоронзаказ на разработку новой перспективной модели, у которой бы не было недостатков М-21В. К таковым военные относили сравнительно малую маневренность, да и поражающее действие ее штатного снаряда было неудовлетворительным. Учитывая уроки Великой Отечественной, наши военные уже хорошо понимали, что танковые колонны противника желательно «размалывать» загодя, а потому еще одним требованием, которое предъявлялось к новой разработке, было эффективное действие хотя бы по легкобронированным целям.

Забегая вперед, отметим, что РСЗО 9к57 «Ураган» прекрасно справляется с этой задачей.

Наброски

С 1963 по 1964 год специалисты Тульских ЦКБ занимались всесторонним изучением поставленной перед ними задачи. Основной проблемой, которая тогда стояла перед ними, было создание РСЗО, которая бы позволяла поражать живую и моторизированную силу противника на расстоянии до 40 километров.

Результатом этих исследований и стал появившийся уже в середине 1964 года проект «Ураган». РСЗО этого типа предполагала поражение неприятеля на расстоянии до 35 километров. Ее преимуществом была высокая маневренность, которая позволяла быстро производить залп с закрытой позиции и уходить, не будучи обнаруженным врагом.

В конце 1966 – начале 1967 года в Туле начали проводить масштабную исследовательскую работу, посвященную перспективам принятия новой системы на вооружение. Ее результатом стала всесторонне проработанная концепция данного комплекса, включавшая все необходимые сведения относительно характеристик снарядов и условий их использования.

К 1970 году Министерство промышленности поручило составить окончательный проект новой РСЗО 9к57 «Ураган». Следует заметить, что к тому времени в разработке участвовали инженеры и ученые далеко не одной только Тулы. Так, в Московских и Подмосковных ЦКБ проводилось всестороннее изучение бризантных зарядов и систем взрывателей. В Казани же создавали вышибные заряды для снарядов с кассетным типом боевой части.

Результат предварительных испытаний

Непосвященный читатель может удивиться тому, сколько же времени понадобилось советской промышленности для создания одного только опытного образца такого рода техники. Нужно помнить, что в те годы попросту не было масштабных наработок в этой области. В результате напряженной работы и опытов, которые проводились в конструкторских бюро по всей стране, была получена уникальная система «Ураган». РСЗО эта до сих пор используется в десятках стран по всему миру.

В частности, с ее помощью воюют даже в Сирии. Вообще время, которое было потрачено для этих изысканий, даром точно не прошло. К примеру, та же реактивная система залпового огня «Смерч» была разработана и принята на вооружение в кратчайшие сроки именно благодаря тому, что львиная доля всех расчетов уже была готова.

Вернемся к испытаниям. В 1972 году на суд специалистов был представлен практически готовый прототип системы, который прошел все заводские испытания. Основные характеристики были таковы:

  • РСЗО оснащалась неуправляемыми реактивными снарядами кассетного и фугасного типа, которые несли по 80 и 105 килограммов взрывчатого вещества соответственно.
  • БМ 9П140, для которой все-таки решили использовать стандартное шасси ЗИЛ-135ЛМ (из-за трудоемкости и отсутствии договоренностей был отклонен проект гусеничного шасси).
  • Машина для транспортировки и заряжания 9Т452, которая ставится на шасси все того же ЗИЛ-135ЛМ.
  • В состав комплекса входило также оборудование для ремонта и обслуживания машин.
Еще пару лет проходила заводская докатка, в результате которой и появился нынешний «Ураган». РСЗО эта в 1974 году имела приблизительно те же ТТХ, что и в настоящее время. Наконец, в 1976 году комплекс был окончательно принят на вооружение.

Два года отняло устранение некоторых незначительных недостатков. Кроме того, за это время специалисты разработали несколько новых и перспективных типов снарядов.

Какие компоненты входят в состав готового комплекса?

  • Сама боевая машина 9П140.
  • Машина для зарядки и транспортировки снарядов 9Т452.
  • Реактивные заряды.
  • Аппаратура автоматического управления огнем и его коррекции 1В126 «Капустник-Б».
  • Средства для обучения и тренировки личного состава в условиях, максимально приближенных к боевым.
  • Машина для топографической разведки местности 1Т12-2М.
  • Комплекс для пеленгации и исследования метеорологической обстановки 1Б44.
  • Комплект для обслуживания и ремонта оборудования 9Ф381.

Большая часть всех систем дублирована, так что даже повреждение их или полный вывод из строя огнем противника не является препятствием для выполнения боевой задачи. Кроме того, основная часть операций может быть выполнена вручную.

Характеристики силовой установки

Машину в движение приводят два V-образных двигателя ЗИЛ-375Я, каждый из них по 180 л. с. Колеса на бортах приводятся в движение от своего движка, имеют независимую коробку передач и трансмиссию. На первой и четвертой оси установлены управляемые колеса.

Машина оборудована не только централизованной системой контроля давления в шинах, имеется возможность их автоматической подкачки прямо на ходу. Проходимость и скоростные характеристики очень хорошие. На одной заправке можно проехать около 600 км, выдавая максимальную скорость в 65 км/ч. Машина легко преодолевает водные препятствия до 1,2 м глубиной без всякой дополнительной подготовки.

Сведения о расчете и заряжании

В мирное время назначается расчет из четырех человек: командир машины, наводчик и пара бойцов, которые ответственны за ручное наведение и техническое обслуживание. В военное время группу увеличивают до шести человек, так как многие операции приходится выполнять вручную.

Как уже говорилось, подвозка и заряжание снарядов производятся при помощи специальной машины 9Т452, которая построена на том же шасси. Каждая такая машина не только перевозит по 16 снарядов, но и обеспечивает их снаряжение без привлечения дополнительной техники. Процесс полностью механизирован, занимает не более 14 минут. Используется кран ТЗМ, который может быть применен для подъема грузов до 300 кг весом.

Кстати говоря, такой же использует и реактивная система залпового огня «Град».

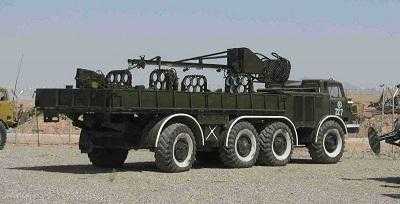

Оборудование заряжающей машины

В оснащение самой заряжающей машины входит рама для перевозки снарядов, досылатель, кран и грузовые тележки. Для работы оператора имеется отдельная площадка, захват снарядов осуществляется при помощи отдельной «клешни». Все операции по досылке снарядов, повороту крана и подсобных механизмов выполняются автоматически, но при необходимости их можно осуществлять вручную.

Сам досылатель – это специальная направляющая с толкательным механизмом, который и заводит снаряд в нужное место. Благодаря простому и эффективному механизму выверки оператор избавлен от необходимости вручную стыковать направляющую и досылатель. Вся механика работает от электрических приводов, генераторы которых полностью автономны, а потому для своей работы не нуждаются в запуске основного двигателя машины.

Используемые снаряды

Нужно заметить, что больше всего времени у инженеров отняло не конструирование шасси, а создание принципиально новых типов снарядов. Необходимо заметить, что работы по их проектированию оказались чрезвычайно плодотворными. Так, до 90% наработанных сведений были с успехом использованы в разработке системы «Смерч».

В результате многочисленных опытов было создано восемь-девять основных типов снарядов. В настоящее время некоторые из них уже не используются, так как им на смену пришли новые модели. Многие из них являются засекреченными.

Наиболее распространенным стал снаряд 9М27Ф, оснащенный обычной осколочно-фугасной головной частью. Он универсален, предназначен для уничтожения как живой силы противника, так и бронированной техники. Масса взрывчатого вещества составляет только 49 кг при весе всего снаряда в 180 кг.

Примерно с той же частотой реактивная система «Ураган» использует заряды марки 9М27К, оснащенные уже кассетной головной частью, «нафаршированной» поражающими элементами. Они чрезвычайно эффективны при борьбе против вражеской пехоты и легкой техники.

Сам снаряд весит около 271 кг, содержит 30 основных элементов. В каждом из них – по 350 поражающих частей со взрывчатым веществом. Даже на расстоянии 100 метров от эпицентра взрыва осколок снаряда легко пробивает 2 мм качественной гомогенной стали.

Очень похожа на этот заряд модель 9М27К1, также использующая кассетную часть с множеством поражающих элементов. Разница только в том, что разделяющиеся элементы (тоже около 30 штук) при ударе об землю дополнительно подскакивают, в десятки раз увеличивая площадь поражения. В частности, такими же оснащается реактивная система залпового огня «Торнадо», она же «Смерч».

Изюминкой комплекса и настоящей гордостью конструкторов является снаряд 9М27К2, предназначенный для дистанционной установки противотанковых минных полей. В нем применяются стандартные противотанковые мины ПТМ-1. В одном снаряде 24 мины. Они предназначены для быстрой установки заграждений при атаке вражеских танков. Отличительной чертой мин является то, что через 3,4 часа они самоуничтожаются, что дает возможность пускать в атаку собственные танковые части.

Примерно для тех же целей был разработан 9М27К3. Различие в том, что в нем используются мины ПФМ-1С, предназначенные для поражения живой силы противника. В одном снаряде содержится по 312 противопехотных мин. Залп одной машины накрывает по 60 Га. Нужно сказать, что это очень грозное оружие. «Ураган» именно за возможность дистанционной установки полноценных минных полей прямо перед носом у противника заслужил немало отличных отзывов в Афганистане.

Специально для сноса вражеских укрепленных оборонительных пунктов создан снаряд 9М51. Головная часть оснащена жидким взрывчатым веществом, предназначенным для термобарического взрыва. Недостатком этой модели является то, что максимальная дальность стрельбы не превышает 13 км.

Снаряд 9М27C – зажигательный. Специально предназначен для массового уничтожения не только живой силы противника, но и ценной материальной части (машин в ангарах, складов со снаряжением).

Как можно заметить, реактивные системы залпового огня (обзор одной из них представлен в статье) могут быть использованы не только для накрытия окопавшейся пехоты или техники на марше, но и для решения более тонких и долговременных задач.

Современные перспективы и модернизация комплексов

Как мы уже неоднократно отмечали, сам комплекс постоянно модернизируется, идет разработка новых типов снарядов. Сегодня реактивная система залпового огня «Ураган» стоит на вооружении даже армии Йемена, не говоря уже обо всем бывшем СНГ. Министерство обороны ежегодно заключает контракты на поставку и обслуживание этих комплексов по всему миру, так что об отсутствии популярности говорить точно не приходится.

В свое время украинцы перенесли РСЗО на шасси автомобиля КрАЗ-6322.

Боевое применение

С началом войны в Афганистане рассматриваемая РСЗО просто отлично показала себя в боевых условиях. Кроме того, ее неоднократно применяли сирийские военные еще в 1980-х годах при многочисленных конфликтах с Израилем. Система эта неоднократно использовалась нашими ВС против незаконных вооруженных формирований боевиков на территории Чеченской республики.

Как говорят сами военные, в последний раз реактивная система залпового огня этого типа эффективно использовалась во время печально известных грузинских событий 2008 года.

Какие есть перспективы?

Многие эксперты говорят о том, что РСЗО «Ураган» к настоящему времени несколько устарели. Поводом для такого утверждения служит то обстоятельство, что максимальная дальность поражения противника сравнительно невелика – только 35 км. Тот же «Смерч» дает уже 80-90 километров.

Но здесь следует сделать важное замечание. Дело в том, что назначение у этих комплексов все-таки разное. Не следует путать снаряды калибром в 200 мм с их аналогами в 300 мм. Последние (для «Смерча») не только больше, но и куда тяжелее. Их длина на метр-другой превышает таковую для «Урагана». Соответственно, времени на перезарядку и боевое развертывание комплекса требуется существенно больше.

Зато «Ураганы» являются отличной альтернативой традиционной дальнобойной артиллерии. Даже самоходные гаубицы (как «Мста-С») стреляют не дальше 13-30 км, а действие их снарядов намного слабее. РСЗО же позволяет в крайне сжатые сроки развернуть действительно смертоносную систему.

Одна батарея (шесть машин) способна уничтожить сразу несколько танковых рот или даже "засеять" сотни гектаров противотанковыми или противопехотными минами.

Не будет также преувеличением сказать, что техническое обслуживание более дальнобойных вариантов РСЗО затратнее с экономической точки зрения, да и выучка их операторов занимает больше времени.

Будучи модернизированными, системы залпового реактивного огня «Ураган» не только приобретают новые системы прицеливания и наведения на цель, но и могут эффективно взаимодействовать с БПЛА. В настоящее время вооружение армии России включает в себя все больше и больше беспилотных летательных аппаратов, так что такая возможность точно не лишняя.

Словом, у этих систем и по сей день масса перспектив.

fb.ru

Ураган — система залпового огня

Современные реактивные системы залпового огня (РСЗО) являются сегодня одним из главных огневых средств Сухопутных войск России. В период с 1941 по 1945 годы их знаменитая прародительница «Катюша» наводила ужас на немецкие войска и превосходила их буксируемые установки РСЗО Nebelwerfer и Wurfrahmen (были приняты на вооружение в 1940 году) по мобильности и дальности поражения. Для мгновенного поражения различных целей на больших площадях Российская армия оснащена известными РСЗО и их модифицированными вариантами «Град» («Торнадо-Г»), «Ураган» и «Смерч» («Торнадо-С»).

В настоящее время реактивная система «Ураган» считается одной из самых известных и распространенных в армиях мира. Свое могущество и эффективность воздействия по целям высокомобильный «Ураган» убедительно доказал в реальных боевых действиях в Афганистане, на Северном Кавказе и Украине, на Ближнем Востоке и в Африке.

История создания

РСЗО 9К57 «Ураган» создана по инициативе тульского Центрального НИИ точного машиностроения. На базе полевой реактивной системы М-21 в начале 60-х годов прошлого столетия здесь была разработана более мощная по огневому воздействию и дальности боевая машина реактивной артиллерии. На основании проекта (1964 года) в 1967-м научная работа «Создание высокоточного ракетного комплекса залпового огня «Ураган» (НВ-121-66) подтвердила возможность создания такой РСЗО с заданными характеристиками.

Во второй половине 1968 года был разработан аванпроект, в 1969–1970 годах уточнены тактико-технические требования для опытно-конструкторской работы. Проект предусматривал создание боевой (БМ) и транспортно-заряжающей (ТЗМ) машин на колесном (ЗИЛ-135ЛМ) и гусеничном (МТ-С) шасси. Рассматривался также вариант ТЗМ на базе автомобиля КрАЗ-253. Практические работы позволили определить типы боевых частей для реактивных снарядов. Главным конструктором системы в целом стал Александр Ганичев, боевой машины — Юрий Калачников. В окончательном варианте РСЗО «Ураган» была принята на вооружение и эксплуатируется с 1975 года. Серийно реактивную артиллерийскую систему «Ураган» производило ГНПП «Сплав» (Тула) в период с 1975 по 1991 годы.

Реактивная система залпового огня «Ураган» на параде. Фото: Сергей Субботин/РИА Новости

Особенности

Советская реактивная система залпового огня 9К57 «Ураган» предназначена для поражения открыто расположенной и укрытой живой силы, бронированной и небронированной техники, а также площадных (артиллерийских, ракетных и зенитных подразделений, командных пунктов, узлов связи, складов, мест базирования) и других объектов противника на дальностях от 8–10 до 35 километров. Кроме того, реактивная система «Ураган» может использоваться для сплошного минирования местности с использованием противопехотных и противотанковых мин.

Для решения указанных задач комплекс имеет боевые, обеспечивающие и учебно-тренировочные средства. Боевые элементы РСЗО «Ураган» включают боевую (БМ, 9П140) и транспортно-заряжающую (ТЗМ, 9Т452) машины, 220-мм реактивные снаряды и комплекс автоматизированного управления огнем (1В126) «Капустник-Б». Средства боевого обеспечения — автомобиль для топографической съемки (1Т12-2М), радиопеленгационный метеорологический комплекс (1Б44), комплект специального арсенального оборудования и инструмента (9Ф381).

Боевая машина (пусковая установка) боевой массой 20 тонн служит для транспортировки 16 реактивных снарядов, их пуска и поражения целей на площади не менее 42 гектаров. Артиллерийская часть — блок из 16 трубчатых направляющих с прицельными приспособлениями, механизмами наведения, средствами связи и управления — размещена на шасси четырехосного автомобиля высокой проходимости ЗИЛ-135ЛМП (колесная формула 8х8). Блок может наводиться на цель в вертикальной (5–55 град.) и горизонтальной (до 240 град.) плоскостях. Направляющие с П-образным винтовым пазом придают первоначальное вращение снаряду для устойчивого полета по траектории. Реактивные снаряды могут запускаться залпом (интервал 0,5 секунды) и в «рваном» темпе (первые восемь через 0,5 секунды, последующие — через 2 секунды). В последнем случае снижается частота колебаний БМ и повышается кучность стрельбы. Расчет из четырех человек (в мирное время) обеспечивает перевод установки в боевое положение, оставление ею огневой позиции и перезарядку боекомплекта в течение 3, 1,5 и 15 минут соответственно.

ТЗМ (9Т452) на аналогичной колесной базе обеспечивает заряжание и разряжение пусковой установки. Перезарядка БМ боекомплектом из 16 реактивных снарядов производится в течение 15 минут. При полной загрузке БМ и ТЗМ могут передвигаться по шоссе с максимальной скоростью до 65 км/час и без предварительной подготовки преодолевать броды глубиной до 1,2 метра. Запаса топлива хватает на 500 километров пути.

Для решения задач пусковая установка может применять реактивные снаряды с осколочно-фугасной (9М27Ф), кассетной (9М27К) с осколочными боевыми элементами, зажигательной (9М27С) и объемно-детонирующей (9М51) головными частями. В зависимости от решаемой задачи их масса составляет от 89,5 до 99 кг. Для дистанционного минирования местности используются реактивные снаряды с кассетной головной частью для противотанковых (9М59) или противопехотных (9М27К2, 9М27К3) мин. Для морально-психологического воздействия на противника «Ураган» может применять снаряд (9М27Д), головная часть которого оснащается агитационными материалами.

Артиллерийская реактивная система «Ураган» безотказно работает при внешних температурах от –40 до +50ºС, ветре до 20 м/с, высокой влажности и запыленности воздуха на высотах до 3 тысяч метров над уровнем моря. Она может решать боевые задачи в условиях применения противником ядерного, химического и биологического оружия в любое время года и суток в погодно-климатических условиях любого региона мира, куда может быть доставлена любым видом транспорта. Система постоянно модернизируется с целью повышения боевых возможностей.

В настоящее время РСЗО «Ураган» является штатной огневой системой Российской армии. Кроме того, эта мощная огневая система имеется в армиях Украины, Афганистана, Чехии, Узбекистана, Туркмении, Белоруссии, Польши, Ирака, Казахстана, Молдавии, Йемена, Киргизии, Гвинеи, Сирии, Таджикистана, Эритреи, Словакии и других стран.

Боевое применение РСЗО «Ураган»

Боевое крещение РСЗО «Ураган» прошла в Афганистане — моджахеды называли ее «шайтан-труба» и очень боялись. Свою эффективность «Ураган» продемонстрировал в ЮАР и в войне Сирии с Израилем в начале 80-х годов. Огневая система использовалась против незаконных вооруженных формирований сепаратистов в Чеченской Республике и во время грузино-южноосетинского конфликта 2008 года. В 2014–2015 годах реактивную систему «Ураган» на автомобилях КрАЗ-6322 активно применяли вооруженные силы Украины на юго-востоке страны, а также ополченцы, которые захватили несколько пусковых установок в боях.

Высокие эффективность и эксплуатационная надежность РСЗО «Ураган» гарантируют ее применение в качестве огневого средства поражения в ближайшие 10–15 лет.

rusplt.ru

Ураган (РСЗО) Википедия

Реактивная система залпового огня 9К57 «Ураган»

Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
Страна-разработчик
Годы производства 1975 — 1991
Годы эксплуатации с 1975
Масса без снарядов и расчета 15 100 кг
Масса в боевом положении 20 000 кг
Длина в походном положении 9630 мм
Ширина в походном положении 2800 мм
Высота в походном положении 3223 мм
Клиренс 475 мм
Калибр 220 мм
Количество направляющих 16
Дальность стрельбы минимальная 8000 (10 000) м
Дальность стрельбы максимальная 35 800 м
Площадь поражения 426 000 м²
Максимальный угол возвышения +55 °
Точность (рассеивание) по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1] м
Расчёт БМ 4 чел.
Перевод системы из походного положения в боевое не более 3 мин
Время залпа 8,8..20[2] с
Время срочного оставления огневой позиции после залпа не более 1,5 мин
Тип двигателя
два ЗИЛ-375
Производитель ЗИЛ
Марка два ЗИЛ-375
Тип Бензиновый
Объём 6962[3] см3
Максимальная мощность 180[3]л. с. (133[3] кВт ), при 3200[4] об/мин
Максимальный крутящий момент 465[3] Н·м, при 1800 об/мин
Конфигурация V8
Цилиндров 8
Клапанов 8×2[3]
Диаметр цилиндра 108 мм
Ход поршня 95 мм
Степень сжатия 6,5[3]
Система питания двухкамерный карбюратор
Охлаждение Жидкостное[3]
Клапанной механизм OHV
Материал блока цилиндров чугун
Материал ГБЦ алюминий
Тактность (число тактов) 4[3]
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Рекомендованное топливо бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]
Мощность двигателя 2х180 л. с.
Максимальная скорость по шоссе 65 км/ч
Запас хода по шоссе 570 км
Колёсная формула 8х8
 Медиафайлы на Викискладе

РСЗО 9К57 «Ураган» —

ru-wiki.ru

Ураган (РСЗО) — Википедия

Реактивная система залпового огня 9К57 «Ураган»
Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Год(ы) производства 1975 — 1991
Год(ы) эксплуатации с 1975
Размеры
Масса без снарядов и расчета, кг 15 100
Масса в боевом положении, кг 20 000
Длина в походном положении, мм 9630
Ширина в походном положении, мм 2800
Высота в походном положении, мм 3223
Клиренс, мм 475
Вооружение
Калибр, мм 220
Количество направляющих 16
Дальность стрельбы минимальная, м 8000 (10 000)
Дальность стрельбы максимальная, м 35 800
Площадь поражения, м² 426 000
Максимальный угол возвышения, град +55
Точность (рассеивание), м по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1]
Расчёт БМ, чел. 4
Перевод системы из походного положения в боевое не более, мин. 3
Время залпа, с 8,8..20[2]
Время срочного оставления огневой позиции после залпа не более, мин. 1,5
Подвижность
Тип двигателя <div />
два ЗИЛ-375
<tr><td width=25%>Производитель:</td><td >ЗИЛ</td></tr><tr><td width=25%>Марка:</td><td >два ЗИЛ-375</td></tr><tr><td width=25%>Тип:</td><td >Бензиновый</td></tr><tr><td width=25%>Объём:</td><td >6962[3] см3</td></tr><tr><td width=25%>Максимальная мощность:</td><td >180[3]л.с. (133[3] кВт ), при 3200[4] об/мин</td></tr><tr><td width=25%>Максимальный крутящий момент:</td><td >465[3] Н·м, при 1800 об/мин</td></tr><tr><td width=25%>Конфигурация:</td><td >V8</td></tr><tr><td width=25%>Цилиндров:</td><td >8</td></tr><tr><td width=25%>Клапанов:</td><td >8×2[3]</td></tr><tr><td width=25%>Диаметр цилиндра:</td><td >108 мм</td></tr><tr><td width=25%>Ход поршня:</td><td >95 мм</td></tr><tr><td width=25%>Степень сжатия:</td><td >6,5[3]</td></tr><tr><td width=25%>Система питания:</td><td >двухкамерный карбюратор</td></tr><tr><td width=25%>Охлаждение:</td><td >Жидкостное[3] </td></tr><tr><td width=25%>Клапанной механизм:</td><td >OHV </td></tr><tr><td width=25%>Материал блока цилиндров:</td><td >чугун</td></tr><tr><td width=25%>Материал ГБЦ:</td><td >алюминий</td></tr><tr><td width=25%>Тактность (число тактов):</td><td >4[3]</td></tr><tr><td width=25%>Порядок работы цилиндров:</td><td >1-5-4-2-6-3-7-8</td></tr><tr><td width=25%>Рекомендованное топливо:</td><td >бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]</td></tr>
Мощность двигателя, л.с. 2х180
Максимальная скорость по шоссе, км/ч 65
Запас хода по шоссе, км 570
Колёсная формула 8х8
БМ 9П140 РСЗО 9К57 «Ураган», Музей техники, Архангельское, Московская обл.

РСЗО 9К57 «Ураган» — советская реактивная система залпового огня калибра 220 мм. Система принята на вооружение в 1975. Главный конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников[5].

Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 с. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолетов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной структуры.
Номенклатура боеприпасов[6][7][8][9][10]
Индекс снаряда Индекс БЧ Масса снаряда, кг Длина снаряда, мм Масса БЧ, кг Масса ВВ/ОВ, кг Тип взрывателя Дальность стрельбы, км
Фугасные
9М27Ф 9Н128Ф 280 4832,5 100 51,9 контактный 10..35
Термобарические
9М51 9Н515 256[сн 1] 5147 143,5 30,2 контактный 5..13
Кассетные
9М27К[сн 2] 9Н128К 270 5178 90 30×0,3 неконтактный 10..35
9М27К1[сн 3] 9Н516 270 5178 90 30×0,3 неконтактный 10..35
9М27К2[сн 4] 9Н128К2 270 5178 89,5 24×1,1 неконтактный 10..35
9М27К3[сн 5] 9Н128К3 270 5200 90 312×0,04 неконтактный 8..34
9М59[сн 6] 9Н524 270 5178 90 9×1,85 неконтактный 10..35
Зажигательные
9М27С 9Н128С
Химические
9Н519 20[сн 7] неконтактный
  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год[11], всего поставлено 18 РСЗО «Ураган»[12]
  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год[13]
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год[14], всего поставлено 4 РСЗО «Ураган»[12]
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»[12]
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган»[12]. Поставки осуществлены из Молдавии в 1994 году[15].
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год[16]
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год[17]
  • Молдавия Молдавия — по состоянию на 2016 год ежегодник The Military Balance указывает на наличие 11 единиц 9П140[18].
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год[19]
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год[20], 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы[15]
  • Таджикистан Таджикистан — всего поставлено 12 РСЗО «Ураган»[12]
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год[21], по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»[12]
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год[22], всего поставлено 139 РСЗО «Ураган»[12]
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год[23]
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год[24]. Поставлены в 2007 году из Белоруссии[25]

По некоторым сообщениям, 11 единиц[сн 8] были поставлены из Молдавии в Армению в 2011 году[26][неавторитетный источник? 2257 дней]. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись[15][27], по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80[28].

Боевое применение[править]

РСЗО «Ураган» широко применялись в ходе вооружённого конфликта на востоке Украины украинскими вооруженными силами и вооружёнными силами ЛНР и ДНР[29][30][31]. К началу сентября 2014 года вооружёнными силами Украины в боях с вооружёнными силами ЛНР и ДНР было потеряно 15 комплексов 9К57 «Ураган», из которых не менее 2 были захвачены силами ЛНР и ДНР[32]

  • БМ-27 «Ураган», установленная в качестве памятника А. Н. Ганичеву рядом с
    ГНПП «Сплав», Тула

  • 9T452 транспортно-заряжающая машина

  1. ↑ Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган»
  2. М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. 3,03,13,23,33,43,53,63,73,8 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф
  4. ↑ Журнал «АВТОТРАК» :: Архив
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  7. Гуров С. В. Реактивная система залпового огня 9К57 «Ураган». Проверено 31 июля 2013. Архивировано из первоисточника 17 августа 2013.
  8. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. — М.: Издательский дом «Оружие и технологии», 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  9. Федоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  10. Барановский М.Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов. // Реактивная система залпого огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению.. — М.: Издание михайловской артиллерийской академии., 1996. — С. 40—88. — 118 с.
  11. ↑ The Military Balance 2010. — P. 356.
  12. 12,012,112,212,312,412,512,6 География распространения (рус.). ОАО «Мотовилихинские заводы». Проверено 25 октября 2011. Архивировано из первоисточника 18 февраля 2012.
  13. ↑ The Military Balance 2016. — P. 182.
  14. ↑ The Military Balance 2016. — P. 449.
  15. 15,015,115,2 Stockholm Internation Peace Research Institute — Arms Transfers Database
  16. ↑ The Military Balance 2016. — P. 185.
  17. ↑ The Military Balance 2016. — P. 187.
  18. ↑ The Military Balance 2016. — P. 188.
  19. ↑ The Military Balance 2016. — P. 190.
  20. ↑ The Military Balance 2016. — P. 354.
  21. ↑ The Military Balance 2016. — P. 203.
  22. ↑ The Military Balance 2016. — P. 205.
  23. ↑ The Military Balance 2016. — P. 208.
  24. ↑ The Military Balance 2016. — P. 444.
  25. ↑ Азербайджан приобрел вооружение в Беларуси " Новости Армении — NovostiNK — Новости, онлайн новости
  26. ↑ Лазэр настаивает на справедливости сделки с оружием
  27. ↑ Armenia Report (англ.). Проверено 23 ноября 2012. Архивировано из первоисточника 1 декабря 2012.
  28. ↑ The Military Balance 2014. — P. 170.
  29. ↑ Украина: Широкое применение кассетных боеприпасов. Human Rights Watch (20.10.2014).
  30. Jonathan Ferguson & N.R. Jenzen-Jones. Raising Red Flags:An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine. Armament Research Services Pty. Ltd. (November 2014).
  31. ↑ Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol. OSCE. Проверено 24 января 2015.
  32. Морозов В. Бронетанковая техника в боевых действиях на Юго-востоке Украины. Апрель — октябрь 2014 г. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2014. —. —. — ISSN 1682-7597.

Сноски[править]

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н210 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины ПТМ-1.
  5. ↑ Кассетная головная часть содержит 312 противопехотных мин ПФМ.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).
  8. ↑ В некоторых публикациях ошибочно указывается о поставке 23 БМ 9П140 «Ураган», так как после распада СССР в Молдавии было только 11 БМ 9П140.

www.wiki-wiki.ru

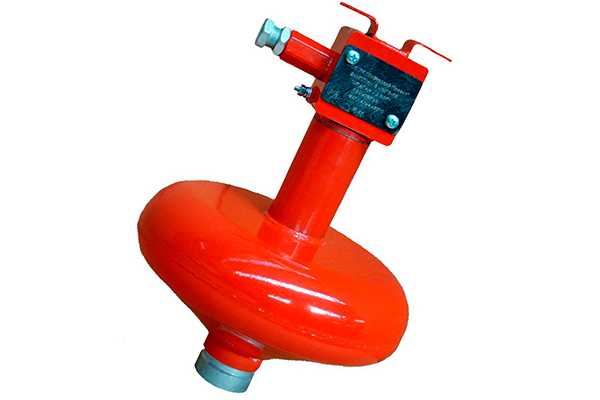

Модуль порошкового пожаротушения Ураган: виды, преимущества
