| Vz. 61 «Скорпион» | |
|---|---|
| Тип: | Пистолет-пулемёт |
| Страна: | Чехия |
| История службы | |
| Использовалось: | армия Чехии, террористические группировки |
| Войны и конфликты: | Гражданские войны (Ангола, Мозамбик, Афганистан, Югославия, Ливия) |
| История производства | |
| Разработан: | 1961 год |
| Варианты: | vz.82 и vz.83 |
| Характеристики | |
| Масса, кг: | 2 кг |
| Длина, мм: | 270 мм (приклад сложен) |
| Патрон: | 7,65×17 мм; 9×19 мм Парабеллум; 9×17 мм |
| Принципы работы: | свободный затвор |
| Скорострельность, выстрелов/мин: | 840 |
| Прицельная дальность, м: | 25 м |
| Вид боепитания: | коробчатый магазин на 10, 20 патронов |
| Изображения на Викискладе?: | Vz. 61 «Скорпион» |
Škorpion vz. 61, «Скорпион» — чешский пистолет-пулемёт, разрабатывался для вооружения танкистов, связистов и военнослужащих других специальностей. Скорпион был принят на вооружение в ЧССР в 1961 году (отсюда обозначение vz.61 — vzor 61, то есть образец 1961 года).
Система
Скорпион построен по схеме со свободным затвором и использует относительно маломощные боеприпасы, стрельба ведётся 7,65 мм патронами. Использование лёгкого затвора приводит к повышенному темпу стрельбы. Чтобы уменьшить его, на задней части ствольной коробки и в рукоятке пистолета-пулемёта установлен зацеп, захватывающий затвор в момент отхода в крайне заднее положение. Внутри рукоятки установлена система, освобождающая затвор из зацепа. Однако такое движение механизмов вверх-вниз приводит к снижению точности автоматической стрельбы. Тем не менеe это оружие неплохо подходит для ближнего боя, а маленькие габариты и возможность скрытного ношения сделали его популярным среди террористов. Существует модификация под патрон 9×19 мм Парабеллум.
Использование
Скорпион поставлялся на экспорт в Египет, Ливию, Анголу, Ирак и ещё ряд стран. Кроме того, Скорпионы были использованы рядом террористических групп при проведении некоторых громких терактов в 1970—1980х годах. Для поставок на экспорт, в основном в западные страны, в 1968 году был создан еще один вариант Скорпиона, получивший обозначение Vz.68, который использовал наиболее распространенные в Западной Европе патроны 9mm Parabellum. В ходе перевооружения армии Чехословакии на стандартный пистолетный патрон стран Восточного блока — 9×18, пистолет-пулемет Vz.61 был адаптирован под этот патрон в 1982 году. Такой вариант получил обозначение Vz.82. Год спустя была создана модель Vz.83 под патрон 9mm Short. В настоящее время венцом эволюции «классического» Скорпиона является пистолет-пулемет CZ Skorpion EVO III калибра 9 мм, большинство деталей корпуса которого выполнено из полимера, а само оружие уже совершенно ничем не напоминает стальной 7,65 мм Skorpion Vz.61.
Варианты
Кроме базового варианта, фирма ЧЗ-УБ выпускает ещё 2 варианта — vz.82 и vz.83, отличающихся от модели 61 калибрами (9×18 мм ПМ и 9×17 мм), а внешне — прямыми коробчатыми магазинами вместо изогнутых.
| Варианты | Škorpion vz.59 | Samopal vz.61 | ZB vz.64 | ZB vz.65 | ZB 68 | Samopal vz.82 seryjny | vz.91S | CZ Skorpion 82 | CZ Skorpion 9×19 |
| Патрон | 7,65x17mmSR | 7,65x17mmSR | 9×17 мм | 9×18 мм ПМ | 9×19 мм Парабеллум | 9×18 мм ПМ | 7,65x17mmSR 9×17 мм 9×18 мм ПМ | 9×18 мм ПМ | 9×19 мм Парабеллум |
| Масса (без магазина), кг | 1,28 | 1,28 | 1,3 | 1,3 | 2,03 | 1,44 | 1,3 | 1,44 | 2,03 |
| Длина с разложенным прикладом, мм | 517 | 517 | 522 | 522 | 595 | 563 | 517 | 517 | 595 |
| Длина со сложенным прикладом, мм | 270 | 270 | 270 | 270 | 305 | 270 | 270 | 270 | 305 |
| Длина ствола, мм | 115 | 115 | 115 | 115 | 130 | 115 | 113 | 113 | 130 |
| Длина линии прицела, мм | 147 | 147 | 147 | 179 | 150 | 147 | 149 | 179 | |
| Темп стрельбы, (выстр/мин) | 850 | 850 | 800 | 850 | 750—850 | 900 | — | 900 | 750—850 |
См. также
Ссылки
«Скорпион EVO 3»: продолжение легенды
Пистолет-пулемет vz. 61 «Скорпион» стал, пожалуй, самым инновативным продуктом чешской оборонной индустрии. Впервые был создан и запущен в массовую серию сверхкомпактный пистолет-пулемет, занимающий промежуточное положение между пистолетом и пистолетом-пулеметом. Благодаря своим размерам и возможности скрытого ношения «Скорпион» завоевал популярность среди спецслужб и сил тайных операций, по праву став одной из оружейных легенд прошедшего столетия. В конце 90-х годов торговая марка «Скорпион» была официально зарегистрирована компанией CZ из города Ушерски Брод, и легендарное имя было присвоено новому образцу компактного автоматического оружия. Но «Скорпион» третьего поколения не представляет собой современный ремейк модели начала 60-х годов.
Основной проблемой «Скорпиона» образца 61 года был относительно маломощный боеприпас, патрон Браунинга калибра 7,65 х 17 мм. Поэтому неудивительно, что со временем появился целый ряд вариантов пистолета-пулемета в других калибрах (9 x 18 мм ПМ, 9 x 17 мм Short, 9 x 19 мм Luger). Наиболее удачной из них была несколько утяжеленная и увеличенная версия CZ Scorpion 9 x 19, выпущенная в небольшом количестве во второй половине 90-х годов. Eще более радикальным вариантом модернизации явилась модель СZ 868, оснащенная пластиковым прикладом, передней рукояткой, опциональным глушителем и кронштейнами для монтажа современной оптики и тактических аксессуаров. С данным образцом CZ в период с 2005 по 2006 г. пыталась стать участником программы по созданию переспективного пехотного оружия AIWS (Advanced Infantry Weapons Systems). Но модернизированный СZ 868, по сути дела, трансформировался в карабин под пистолетный патрон и не имел каких-либо весомых преимуществ перед существующими образцами. Поэтому он стал лебединой песнью «Скорпионов» второго поколения. В то же время вместе с неудачей с СZ 868 к чешским конструкторам пришло понимание, что реанимацией модели почти полувековой давности невозможно добиться положительных результатов. Существенно изменились тактико-технические требования к оружию, применяемые материалы и покрытия, появились новые и более прогрессивные технологические процессы. Особенно много нареканий у производственников вызывала технология изготовления старого «Скорпиона», которая сильно отставала от современного уровня. Выход был только один — требовалась разработка принципиально новой модели.
Третье рождение
«Дедушка» современного «Скорпиона»,
легендарный Scorpion vz. 61
Идея нового ПП для замены «Скорпиона» была актуальна не только в Чехии, но и в соседней Словакии. В 2001 году группа энтузиастов из города Тренчин решила начать разработку нового образца собственной конструкции, присвоив ему наименование LAUGO LTG-1. Название LAUGO происходит от сокращенного названия города Тренчин на латинском языке — Laugaricio, а аббревиатура LTG-1 — от первых букв фамилий разработчиков: Яна Лучанского, Петра Твердыма и Франтишека Гаспарика. Между прочим, Ян Лучанский — бывший военный специалист, принимавший участие в войне на Балканах и обладающий уникальными знаниями в области стрелкового оружия. Во время войны на территории бывшей Югославии ему предоставилась возможность близко познакомиться, сравнить и опробовать в стрельбе не только все современное натовское пехотное оружие, но множество образцов оружия из бывшей Югославии и стран Варшавского договора, а также оружие, изготовляемое на Балканах кустарным или полукустарным способом (например, ПП Agram-2000, Šokac P1, Zagi M91 или ERO). К этому списку надо добавить и оружие времен Второй мировой войны, большей частью немецкого происхождения, до сих пор находящееся в обороте в этой горячей точке Европы.

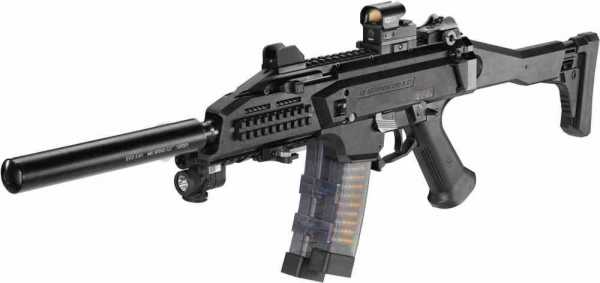

9-мм пистолет-пулемет CZ Scorpion EVO 3 A1 (вид слева)
Уже на стадии опытно-конструкторских работ пистолет-пулемет LAUGO привлек внимание экспертов своей оригинальностью и простотой устройства. В то же время у инициативной группы не было ни финансовых, ни технических возможностей продолжать проект самостоятельно. Поэтому словацкие конструкторы активно искали инвесторов, которые могли бы поддержать или перенять разработку ПП. Так в 2004 году пистолет-пулемет LAUGO впервые попал в поле зрения специалистов CZ, однако существовавший в то время прототип не удовлятворял полностью тем требованиям, которым должен отвечать образец, разрабатываемый для вооруженных сил. Потребовалась доработка конструкции. Тем не менее интерес со стороны «Чешской зброевки» явился хорошим стимулом для словацких конструкторов, чтобы ускорить работу над прототипом и доработать его с учетом предъявленных требований. На этом отрезке работу под свое крыло временно взял словацкий холдинг ZVS из города Дубница-над-Вагом, наследник одного из оружейных заводов знаменитой фирмы «Шкода», сегодня известный как изготовитель стрелково-артилерийских боеприпасов и пневматических винтовок «Славия». Он изготовил опытный образец ПП под обозначением LAUGO M6 и представил его на оружейной выставке IDET-2005 в городе Брно. Предполагалось изготавливать ПП как для армии (стандартная версия M6-А, короткая версия М6-K и вариант с глушителем M6-SD), так и для гражданского рынка (карабин M6-C1 и укороченный карабин M6-C2). И наконец, в январе 2007 года был подписан контракт между группой разработчиков LAUGO и компанией CZ. К этому времени проект нового ПП был готов почти на две трети и «Чешска зброевка» переняла на себя часть работ, таких как разработка пластиковых магазинов, УСМ с фиксированной длиной очереди, а также варианта под патрон.40 S&W. Кроме того, конструкторы-разработчики LAUGO стали штатными работниками компании CZ. В частности, Ян Лучанский стал отвечать за доводку ПП, эргономику и разработку нового приклада. Чешский конструктор CZ Ярослав Червик взял ответственность за конструкционные материалы, разработку проектной и технологической документации.
9-мм пистолет-пулемет CZ Scorpion EVO 3 A1 (вид справа)
Принимали участие в создании нового «Скорпиона» также представители армии и полиции. В предприятии из Ушерского Брода уже давно установилась традиция, еще на стадии разработки демонстрировать опытные образцы и прототипы представителям потенциальных заказчиков. В СZ очень внимательно отнеслись к критическим замечаниям и пожеланиям, полученным в ходе таких встреч. Большей частью они касались удобства обращения и эргономики оружия.
Первая же презентация нового оружия состоялась в мае 2009 года на выставке IDET-2009. Полностью разработка ПП была завершена во второй половине этого же года, после чего начались испытания с целью проверки оружия на его соответствие западным военным стандартам. На этой стадии образцу было присвоено сегодняшнее официальное обозначение СZ Scorpion EVO 3 A1. Аббревиатура EVO 3 в обозначении оружия говорит о его принадлежности к третьему поколению пистолетов-пулеметов с названием «Скорпион», A1 — о том, что это первая модификация с автоматическим («A») режимом огня. Самозарядный вариант с возможностью ведения только одиночного огня, разработанный для гражданского рынка, обозначается буквой «S».
Конструкция
Scorpion EVO 3 A1 — легкое автоматическое индивидуальное оружие под патрон 9 х 19 мм Luger. Eго автоматика основана на принципе использования отдачи тяжелого массивного затвора. На правой стороне затвора имеется специальная выемка, служащая для ручного досылания затвора в случае недохода затвора в переднее положение при сильном загрязнении оружия. Стрельба ведется с закрытого затвора, что благоприятно сказывается на меткости стрельбы. После израсходования всех патронов в магазине затвор остается в заднем положении, снятие его с затворной задержки осуществляется при помощи нажатия на рычаг, расположенный на левой стороне оружия над спусковой скобой. Рукоятка взведения выполнена отдельно от затвора и поэтому может переставляться на другую сторону оружия.

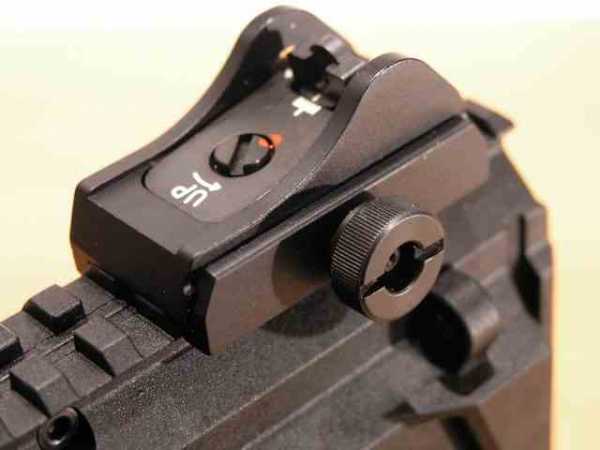

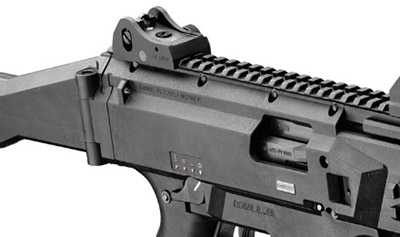

Новый «Скорпион» в качестве штатного прицела использует
прицельные приспособления итальянской фирмы LPA:
стекловолоконную мушку и диоптрический
целик типа «Ghost-Ring»
Ствольная коробка, соединяющая все важнейшие узлы оружия, состоит из двух половинок и изготавливается из высокопрочного полимера. В ее передней части находится втулка, в которую ввинчивается ствол. Помимо ствольной коробки, из полимерных материалов изготавливаются корпус ударно-спускового механизма, кожух ствола, пистолетная рукоятка и приклад. Столь широкое использование пластмасс позволило сделать оружие очень легким: вес «Скорпиона» без патронов составляет всего лишь 2770 г, примерно столько же, сколько и у считающегося эталоном в своем классе немецкого ПП MP5 в варианте с постоянным прикладом (MP5 A2 или A4). В то же время широкое использование пластмасс не сказывается на боевых свойствах оружия: испытания показали, что даже после израсходования 20 магазинов не наблюдается перегрева пластиковых частей оружия и стрельба из него может вестись без перчаток. Вопреки распространенному предубеждению о невысокой долговечности «пластмассового» оружия, чешский ПП во время испытаний на живучесть показал весьма достойный результат, сохраняя работоспособность после 35 000 выстрелов, произведенных в затрудненных для работы оружия условиях (при запылении, в дождь, при температуре –50 °C и т. д.)
В общей сложности ПП оснащен пятью планками Пикатинни по стандарту STD-MIL-1913: одна из них интегрирована с верхней частью ствольной коробки, а остальные четыре располагаются на каждой стороне пластикового цевья. В стандартном исполнении на верхнюю монтажную планку Пикатинни устанавливается механический прицел, состоящий из регулируемой мушки и диоптрического целика.

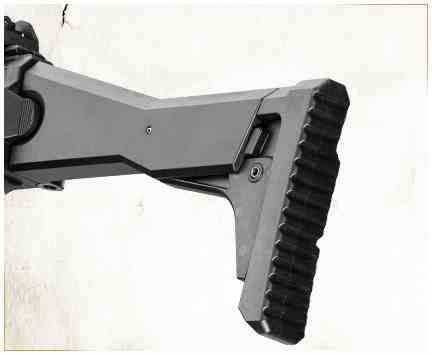

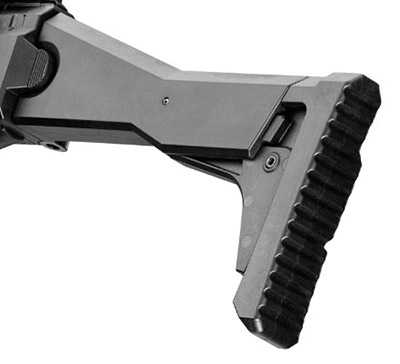

Пластиковый регулируемый по длине приклад
снабжен ребристым затыльником
Ударно-спусковой механизм курковый, имеет три режима огня: одиночный, очередями по 3 выстрела и непрерывный. Смена режимов огня осуществляется двусторонним флажковым переводчиком-предохранителем, расположенным в верхней части рукоятки и удобно управляемым большим пальцем стреляющей руки. Рядом с переводчиком-предохранителем нанесена горизонтальная пиктограмма, помогающая определить установленный режим огня. Кроме ручного предохранителя, в УСМ предусмотрен автоматический предохранитель для блокировки ударника. Ударно-спусковой механизм ПП смонтирован в отделяемом корпусе, что значительно облегчает его ремонт и обслуживание. Кроме этого верхняя часть корпуса УСМ служит в качестве направляющей для затвора. Это оригинальное решение позволило упростить конструкцию ствольной коробки и сделать неполную разборку оружия очень простой и рекордно быстрой.
Для неполной разборки нового «Скорпиона» требуется разрядить оружие, отделить магазин и отвести назад рукоятку взведения затвора. После этого выбивается передняя ось корпуса УСМ и в образовавшееся внизу отверстие извлекается затвор с возвратным механизмом. Кстати, это конструктивное решение чехословацкой команды разработчиков защищено патентом.
Питание ПП осуществляется из двухрядных магазинов емкостью 30 или 20 патронов. Они изготовлены из пластмассы и имеют прозрачный корпус, позволяющий легко контролировать степень наполнения и расход боеприпасов.

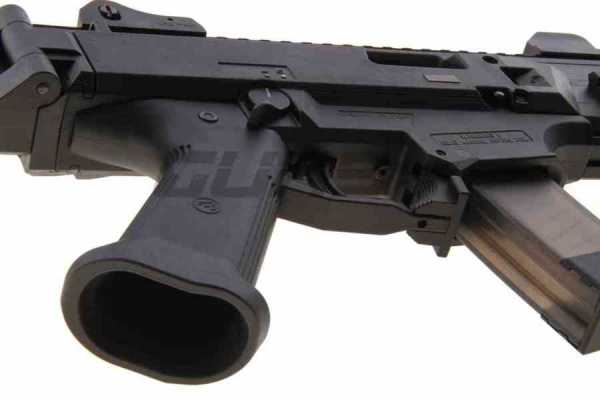

Положение пистолетной рукоятки по горизонтали можно
менять в соответсвии с индивидуальными
особенностями стрелка
Приклад ПП пластиковый, складывающийся на правую сторону ствольной коробки. При этом оружие не теряет своей способности к ведению огня. Ecли возникнет такая необходимость, то приклад можно и вовсе полностью отделить от оружия. По своему устройству приклад очень сходен с прикладом бельгийской штурмовой винтовки FN SCAR, послужившей прототипом для винтовки CZ805 BREN. Особенностью приклада является его телескопическая конструкция, позволяющая регулировать его по длине. У нового «Скорпиона» можно менять в горизонтальном направлении и положение пистолетной рукоятки. Способность к регулировке в соответствии с индивидуальными особенностями стрелка не выдвигалась в ТТЗ ни одним из потенциальных заказчиков, однако благодаря такой инициативе конструкторов оружие обладает великолепной эргономикой и при быстрой прикладке оказывается сразу направленным в цель. Пистолетная рукоятка военной версии А1 отличается от рукоятки гражданской модели S1: последняя имеет меньший объем и не позволяет монтировать в нем УСМ с автоматическими режимами стрельбы от боевого варианта. Поэтому переделка гражданского варианта в автоматическое оружие исключена.
ПП может использоваться как со стандартным «двухточечным» ременем с креплением на две антабки, так и с «трехточечным» ремнем, позволяющим носить оружие за спиной «по-альпийски», подобно биатлонистам. К другим прилагаемым аксессуарам третьего «Скорпиона» принадлежат глушитель, ЛЦУ, тактические фонари с устройствами для крепления, дополнительные рукоятки, а также коллиматорные прицелы «красная точка».
Следует особо отметить простоту конструкции чешского пистолета-пулемета, состоящего из более чем 90 деталей. Бросается в глаза и весьма высокий темп стрельбы, равный 1150 выстр./мин и позволяющий разрядить 30-зарядный магазин в течение 1,6 секунды. Тем не менее оружие хорошо контролируется даже при непрерывной стрельбе длинными очередями. Заслуга здесь принадлежит отличной амортизации удара затвора в крайнем заднем положении, хотя примененное в ПП пластмассовое буферное устройство выглядит очень даже скромно. Скорее всего, львиную долю энергии удара поглощает пластиковая ствольная коробка — данный эффект хорошо известен в пистолетах с рамкой из полимера, обладающих ощутимо более «мягкой» отдачей по сравнению со своими цельнометаллическими собратьями.
Применение
В 2012 году была представлена гражданская версия
ПП CZ Scorpion EVO 3 A1, получившая наименование
пистолет-карабин CZ Scorpion EVO 3 S1. Он предназначен
для профессиональных и полупрофессиональных
тренировок представителей силовых структур, частных
охранников, самообороны, спорстсменов IPSC или просто
стрелков-любителей. Eмкость магазина 5, 10, 15 или 20
патронов. Интересно, что одна из датских фирм уже
выпустила эйрсофтовскую версию ПП.
Первоначально считалось, что «Скорпион» третьего поколения представляет собой инициативную разработку фирмы, предназначенную прежде всего для экспорта. Репутация CZ и легендарное имя вполне могли стать залогом успеха Scorpion EVO 3 A1 на международном рынке оружия. Однако, когда на новый пистолет-пулемет последовал заказ от министерства обороны Чехии, это стало неожиданностью даже для военных экспертов. Чешское МО заключило весной 2010 года контракт на поставку 572 ПП Scorpion EVO 3 A1 в качестве персонального оружия самообороны для оснащения стражей Пражского Града. Контракт предусматривает, помимо закупки самого оружия, поставку аксессуаров и боеприпасов для него. Бригада стражей Пражского Града — элитное подразделение чешской армии, которое кроме репрезентативных функций выполняет задачи по охране резиденции президента Чехии и его гостей.
Кроме того, представители фирмы заявили, что новые «Скорпионы» уже используются чешскими армейскими подраздениями специального назначения. Этот сравнительно небольшой, но принципиально важный успех вызвал всплеск интереса к новому ПП со стороны самых разных силовых структур. Так, например, по неофициальной, но достоверной информации, новый «Скорпион» уже замечен в руках бойцов одного из спецподразделений чешской полиции. Перечисленные факты дают, безусловно, чешским оружейникам повод для оптимизма, однако не будем опережать события. Как говорят в Чехии, не стоит хвалить день до вечера. И все же два важных вывода можно сделать абсолютно точно.

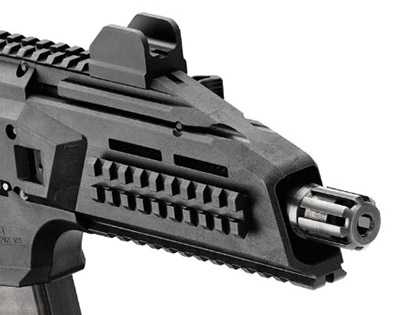

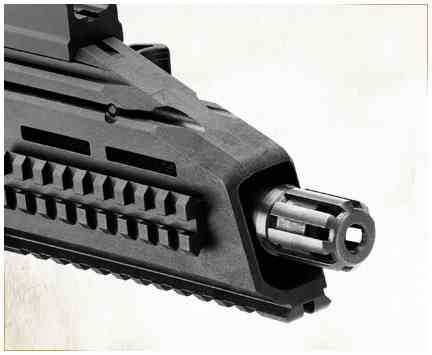

В случае необходимости пламягаситель может быть
свинчен с дульной части ствола и заменен надульным
устройством для бесшумной и беспламенной стрельбы
Во-первых, разработка и принятие на вооружение таких образцов, как штурмовая винтовка CZ 805 BREN и пистолет-пулемет Scorpion EVO 3 A1, показали, что чешская оружейная промышленность преодолела затяжной кризис и способна составить конкуренцию ведущим мировым производителям. Третий «Скорпион» вполне способен претендовать на роль ПП для замены заслуженного Hecker&Koch MP5, ставшего практически стандартным образцом пистолета-пулемета полицейских и специальных подразделений.
Во-вторых, на примере Scorpion EVO 3 A1 отчетливо проявилась тенденция к предпочтению пистолетов-пулеметов так называемого «тяжелого класса». Хотя ПП «легкого класса», к которым принадлежат прежние «Скорпионы», польский PM-63 RAK, израильские «Мини-Узи» и «Микро-Узи» или американский «Ингрэм», выгодно отличаются от тяжелых ПП по габаритам и массе, им свойственны существенные недостатки, такие как высокий расход боеприпасов, недостаточная устойчивость при стрельбе очередями и неудобство удержания двумя руками. Тяжелые ПП, к которым принадлежит Scorpion EVO 3 A1, выгодно отличаются более высокой эффективностью огня и гораздо лучшими эргономическими показателями. Удобство обращения с оружием приобрело сегодня особенное значение, поскольку современному бойцу, как правило, приходится стрелять в защитной экипировке (бронежилет, перчатки). А если дело обстоит зимой, когда надета еще и зимняя одежда? В этом случае эргономика становится первостепенным фактором. И еще один неоспоримый плюс тяжелого ПП: на нем гораздо легче обеспечить установку современной прицельной оптоэлектроники, такой как ночные и дневные оптические прицелы, коллиматоры, ЛЦУ и тактические фонари. Безусловно, существуют ситуации, когда более предпочтителен легкий ПП — например, если необходимо скрытое ношение оружия. Поэтому класс легких ПП имеет право на существование, однако занимаемая ими ниша значительно меньше, чем у ПП тяжелого класса. К тому же в последнее время легким ПП пришлось несколько потесниться в связи с появлением нового вида стрелкового оружия — PDW, а также самозарядных пистолетов с магазинами высокой емкости. В этой связи CZ попала в самую точку, сделав в ходе своей инициативной разработки ставку именно на ПП тяжелого класса. Впрочем, нет никаких препятствий к созданию легкого ПП на базе Scorpion EVO 3 A1, как, например, сделала фирма Heckler & Koch, выпустив укороченный и облегченный вариант MP5 K на базе своего тяжелого MP5. Вне зависимости от этого выпуск третьего «Скорпиона» на рынок стал заметным событием в оружейном мире.
Тактико-технические характеристики
- Обозначение оружия CZ Scorpion EVO 3 A1
- Изготовитель Ceská zbrojovka a.s. г. Ушерский Брод, Чехия
- Калибр 9 x 19 мм Luge
- Принцип работы автоматики отдача свободного затвора
- Запирание канала ствола инерционное
- Общая длина с откинутым/сложенным прикладом 670/410 мм
- Ширина 60/85 мм
- Высота с магазином (без прицела) 196 мм
- Длина ствола 196 мм
- Число нарезов 6
- Шаг нарезов 250 ± 10 мм
- Длина прицельной линии 240 мм
- Масса оружия cо снаряженным магазином и ремнем 2,895 кг
- Масса без магазина и ремня 2,45 кг
- Масса пустого магазина 0,1 кг
- Масса снаряженного магазина 0,445 кг
- Емкость магазина 20 или 30 патронов
- Эффективная дальность c упором в плечо/ с рук 250/50 м
- Допускаемое число выстрелов без перерыва 600
- Начальная скорость пули 370 м/с
- Темп стрельбы 1150 выстр./мин
Илья Шайдуров
Фото из архива автора
Братишка 06-2013
weaponland.ru
Система подачи боеприпасов «Скорпион» » Военное обозрение
Системы боепитания стрелкового оружия представляют собой отдельную конструкторскую задачу, без успешного решения которой невозможно создание эффективного вооружения. В частности, в контексте пулеметного вооружения большой интерес представляют различные системы, позволяющие увеличить размеры готового к применению боекомплекта и тем самым обеспечивающие длительное ведение огня без перезарядки. Сравнительно недавно интересный проект подобной системы был представлен отечественными конструкторами.Отечественное устройство, предназначенное для повышения боевых качеств существующих пулеметов, было разработано компанией «FRONT-тактические системы». Создание нового изделия, получившего обозначение «Скорпион», велось в инициативном порядке, без заказа со стороны военного ведомства или силовых структур. С целью увеличения боекомплекта пулемета, готового к использованию, было решено отказаться от стандартных коробок для лент, заменив их более крупным контейнером и специальным устройством для подачи патронной ленты к приемному окну пулемета.
В существующем виде система «Скорпион» состоит из нескольких основных частей. Для хранения ленты с патронами предназначается металлический короб-контейнер соответствующих габаритов. С ним соединяется специальный гибкий рукав для подачи патронов, на втором конце которого предусматривается кронштейн для крепления на пулемете. Подобная архитектура комплекта позволяет производить различные его варианты, как стационарные, так и переносные.
Общий вид системы «Скорпион». Фото Front-ts.ru
Следует отметить, идея использования гибких металлических рукавов для подачи лент не является новинкой. Подобные конструкции разрабатывались еще в первой половине прошлого века и даже нашли применение на практике в различных сферах. Применение гибкого рукава позволяет соединить оружие с патронным ящиком, а также обеспечить правильное взаимодействие патронной ленты, ящика и оружия при изменении их положения в пространстве. В результате такие конструкции являются оптимальным решением имеющихся задач.
В состав комплекта «Скорпион» входят несколько основных элементов. Для хранения и переноски ленты с патронами предназначается металлический короб-контейнер. В базовой конфигурации он имеет размеры 40х10х30 см и вмещает 475 патронов в одной ленте. Для переноски короба предлагается использовать специальный ранец, регулируемый в соответствии с анатомией стрелка. На коробе для патронов устанавливается специальная крышка с креплениями для гибкого рукава. Сам рукав представляет собой конструкцию из большого количества металлических сегментов, способных изменять положение относительно друг друга в пределах определенных секторов. Длина рукава составляет 160 см, ширина 10 см, толщина –2,5 см, что позволяет ему вмещать в себя до 75 патронов. При необходимости рукав оснащается защитным чехлом. Рукав комплектуется кронштейном, позволяющим соединять его с оружием. Комплект без патронов весит около 4,1 кг.
По данным производителя, в базовой конфигурации комплект «Скорпион» предназначен для использования с винтовочными патронами 7,62х54 мм R и рассыпными металлическими лентами. При подготовке к стрельбе в короб и рукав помещается единая лента на 550 патронов. Конец ленты выводится к приемному окну оружия. По имеющимся данным, конструкция комплекта «Скорпион» рассчитана для использования с пулеметами конструкции Калашникова, однако упоминается возможность создания модификаций для иного вооружения.

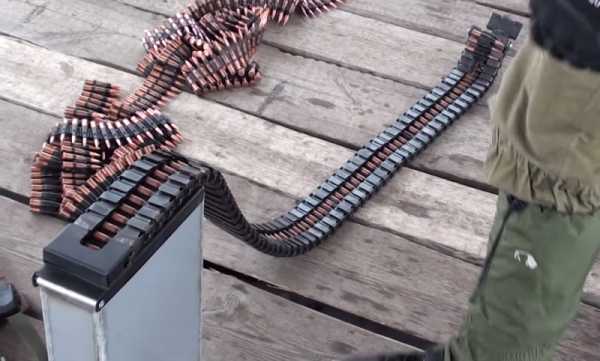

Короб для патронов и гибкий рукав. Фото Vpk.name
Главной особенностью системы «Скорпион» является использование общей ленты для всего носимого боекомплекта, что придает ей ряд характерных черт, а также дает определенные преимущества перед другими способами боепитания. По данным компании-разработчика, «Скорпион» выгодно отличается от существующих коробок с лентами по целому ряду причин. Прежде всего, достигается определенное уменьшение веса всего комплекса в виде пулемета, патронов и систем боепитания. Так, для переноски 550 патронов необходимо шесть стандартных металлических коробок. При весе пустой коробки порядка 1-1,5 кг только за счет средств хранения и переноски боекомплекта общая масса комплекса сокращается на несколько килограммов.
Отсутствие необходимости перезарядки оружия после расходования ленты на 100 патронов (как при использовании стандартных коробок) позволяет обеспечить огневое преимущество и создать высокую плотность огня. Кроме того, элементы «Скорпиона» не мешают стрелку перемещаться по полю боя и не накладывают серьезных ограничений на его мобильность. Возможна стрельба из различных положений, в ходе которой рукав или ранец не мешают пулеметчику.
О существовании проекта «Скорпион» было объявлено достаточно давно. За прошедшее время компания-разработчик провела все необходимые испытания и завершила доводку системы. В частности, в течение 2015 года система испытывалась в условиях полигонов. Благодаря этому удалось избавиться от всех недостатков и обеспечить высокую надежность работы всех элементов комплекта.

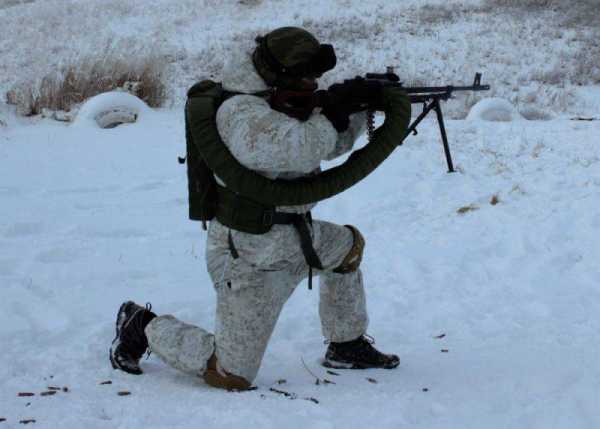

Пулеметчик с системой «Скорпион». Фото Basoff1.livejournal.com
К настоящему времени компания «FRONT-тактические системы» освоила серийное производство системы «Скорпион» в конфигурации под патрон 7,62х54 мм R и пулеметы Калашникова модификаций ПК, ПКМ и «Печенег». Изделия собираются под заказ в течение двух недель после получения заявки. По желанию заказчика в систему могут быть внесены некоторые изменения, касающиеся ранца и его ременной системы. В частности, можно выбрать цвет текстильных элементов комплекта.
По данным производителя, выбранная архитектура комплекса позволяет изменять основные его параметры. Так, в соответствии с пожеланиями заказчика может быть изменена конструкция короба-контейнера для переноски ленты. В носимом варианте «Скорпиона» короб может вмещать до 1000 патронов, причем это ограничение прежде всего связано с физическими возможностями стрелка и весом боекомплекта. При изготовлении стационарного варианта, предназначенного для установки на технике и т.д., подобные ограничения отсутствуют. В таком случае комплект может оснащаться коробами любой емкости.
По имеющимся данным, комплекты боепитания «Скорпион» производятся малыми сериями и поставляются отдельным заказчикам. Встречаются упоминания о заказе подобной аппаратуры представителями российских силовых структур и вооруженных сил. Таким образом, оригинальное предложение заинтересовало свою «целевую аудиторию» и дошло до применения на практике.
Секция гибкого рукава под патрон 12,7х108 мм. Фото Basoff1.livejournal.com
Используя накопленный свой и чужой опыт, компания-разработчик в настоящее время работает над несколькими вариантами развития системы «Скорпион». Так, летом прошлого года появлялись сообщения о разработке гибкого рукава для подачи патронов 12,7х108 мм, который сможет использоваться для боепитания пулемета НСВ-12,7 «Утес» или иных подобных систем. По понятным причинам, такой вариант комплекта не станет прямым аналогом «Скорпиона» для ПК/ПКМ, однако он вполне может найти применение в составе вооружений различной техники. При этом он полностью «унаследует» все характерные преимущества базовой модели.
В дальнейшем не исключается создание новых систем аналогичной архитектуры под различные боеприпасы. Утверждается, что гибкий рукав может использоваться даже для подачи 30-мм гранат для соответствующего оружия. Проявят ли потенциальные заказчики интерес к подобным предложениям – покажет время.
Параллельно с созданием новых комплектов ведется разработка обновленных версий существующего оборудования. В декабре прошлого года сообщалось о работе над модернизированной версией креплений рукава к оружию. При помощи кронштейнов новой конструкции разработчики собираются обеспечить совместимость комплекта «Скорпион» с новыми модификациями пулеметов Калашникова, в первую очередь с пулеметом «Печенег» в компоновке булл-пап.

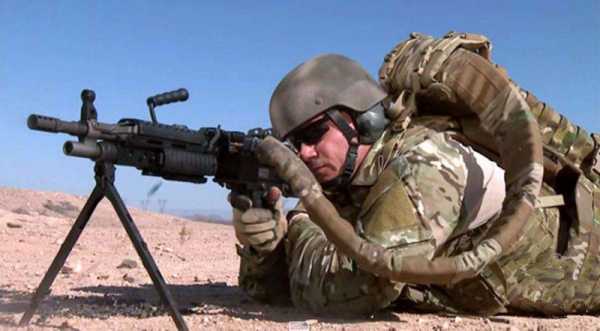

Один из зарубежных аналогов «Скорпиона» — система TYR Tactical MICO американской разработки. Фото Warspot.ru
В настоящее время в России и за рубежом разрабатываются и испытываются несколько вариантов систем боепитания стрелкового оружия с подачей патронов по гибкому металлическому рукаву. Все эти изделия имеют схожую архитектуру, а также должны обладать одинаковыми преимуществами перед стандартными образцами. Тем не менее, до сих пор ни одна из таких систем не принята на вооружение. Гибкие рукава активно используются в составе стрелкового вооружения различной техники, но комплекты для пехотинцев-пулеметчиков пока не дошли до массового использования на практике.
Система боепитания «Скорпион» представляет большой интерес с технической и тактической точки зрения. В некоторых публикациях, посвященных этой разработке, утверждается, что оригинальные технические решения проекта могут сделать настоящую революцию в области стрелкового оружия и методик его боевого применения. В частности, предлагалось разработать новую автоматическую винтовку под патрон 7,62х54 мм R, которая изначально бы могла использоваться с гибким рукавом для подачи патронов, повышающим ее боевые характеристики. Кроме того, упоминались определенные преимущества, связанные с отказом от промежуточных патронов и переводом всего пехотного вооружения на винтовочные боеприпасы.
Несмотря на все высокие оценки и попытки представить новую отечественную разработку революцией в оружейном деле, комплект «Скорпион» пока не заинтересовал российское военное ведомство и не стал предметом контрактов на массовую поставку. Тем не менее, некоторое количество таких изделий уже используется представителями различных структур. Дальнейшие перспективы комплекта пока остаются под вопросом. Станет ли «Скорпион» штатным элементом экипировки российских пулеметчиков – пока не вполне понятно.
По материалам сайтов:
http://front-ts.ru/
http://vpk.name/
https://inforeactor.ru/
http://warspot.ru/
http://basoff1.livejournal.com/
topwar.ru
новый пистолет в pubg. Обзор, характеристики, модули.
Всем привет! С Вами по-прежнему проект ReadPlay.Ru и его основатель Sandwich. Сегодня мне бы хотелось рассказать Вам о новом пистолете в PlayerUnknown’s Battlegrounds — skorpion. В настоящий момент он доступен на тестовых серверах, но, а в скором времени его добавят с новым обновлением на основные сервера. Ниже Вы можете посмотреть короткое видео, а после почитать небольшой обзор.

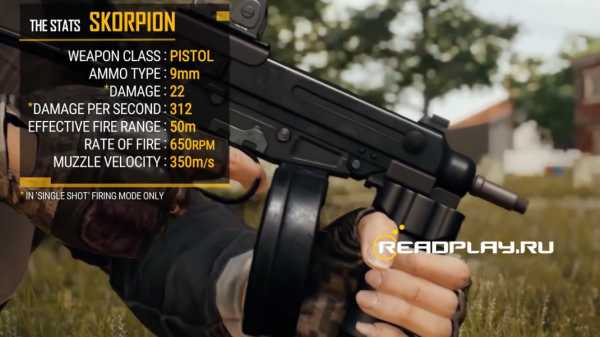

Skorpion — это пистолет — пулемёт с калибром 9 мм и имеет два вида стрельбы, а именно: одиночный и автоматический. В магазин вмещается 20 патронов, но если найти увеличенный магазин, то все 40, а это уже неплохая замена ПП. На него можно одеть коллиматорный прицел, глушитель, лёгкую рукоятку, красная рукоять для более точного контроля. Наконец-то, третий слот будет занят нормальным пистолетом, который сможет дать любому фору.
Теперь есть возможность поэкспериментировать с набором основного оружия. Например, мы можем взять MK47 Mutant для средних дистанций, на даль kar98 и на ближний бой скорпиона. Конечно, Вы будете наносить урон значительно меньше, чем Ваш противник. Поэтому рекомендую его использовать в перебежках, когда Вам нужна максимальная скорость и Вы убираете основное оружие за спину. Будьте готовы к сильной отдачи по вертикали, поэтому советую воспользоваться вертикальным цевьём.
Skorpion — характеристики | |
| Тип: | автоматический пистолет |
| Страна: | Чехословакия |
| Режимы огня: | одиночный, автоматический |
| Дистанция: | 50 метров |
| Скорость пули: | 350 m/s |
| Урон: | 22 |
| Обвесы: | лазерный прицел, глушитель, ложа от узи, вертикальное цевье, легкая рукоятка, красная рукоять, увеличенный магазин |
| Прицелы: | коллиматор |
Достаточно интересный экземпляр нам добавили. Очень любопытно с какой периодичностью он будет попадаться на всех картах. Естественно он не заменит никаким образом ak47 или m416, но во время перезарядки или вначале игры он здорово поможет сделать важное убийство.
Пишите в комментарии: будете ли Вы пользоваться скорпионом в пубг? Ставьте пальцы вверх и не забывайте присоединяться в наш discord сервер, ссылку на него Вы можете найти ниже. Для самых преданных читателей, дарю steam ключ:
Внимание! У Вас нет прав для просмотра скрытого текста. Пожалуйста, пройдите регистрацию на сайте.
readplay.ru
Чешский пистолет-пулемёт Scorpion EVO 3 A1
Ну, итальянцы народ специфический и очень любящий всем хвалится, показывая какие они единственные и неповторимы. Вот и в эту поездку ничего не изменилось, и после официальной встречи нас повезли на экскурсию, показывать, как у них вооружена полиция и армия, а особенно их нереально крутой спецназ. Понятно, что показывали практически все что у них было, начиная от их внедорожников (среди которых попадались уж очень специфические авто) и кончая оружием, особенно короткоствольным (ну тут Beretta заслуживает справедливое уважение), а в конце дали на выбор пострелять из пистолетов и винтовок и даже поездить на БТР Terrier и БМП Freccia.
Среди всего нагромождения оружия мое внимание привлек чешский Scorpion EVO 3 A1 который никак не вязался с Италией. Оказывается, партию из двадцати пистолетов-пулеметов купили для итальянской полиции в качестве экспериментальной партии и на замену уже устаревших МР5. Оказалось, что Scorpion в три раза дешевле МР7 и при этом использует самый распространенный боеприпас в полиции, вот и решили рискнуть, и если все понравится закупят еще полторы сотни штук. Отзывы пока только положительные, но как будет дальше — покажет время…

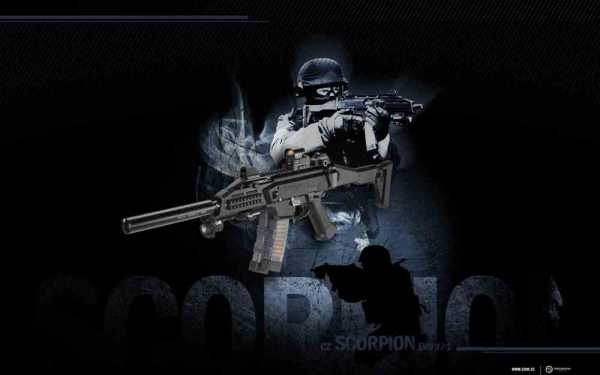

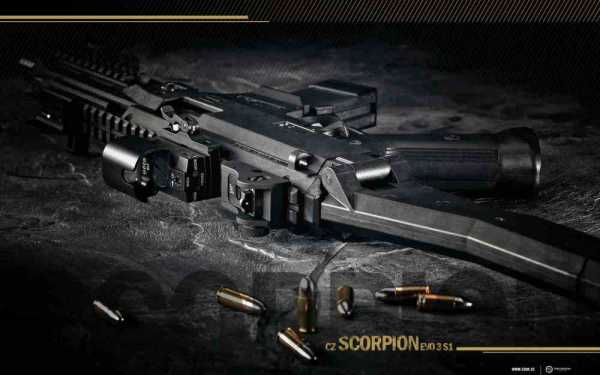

Официальные рекламные плакаты Scorpion EVO 3 A(S)1
Видимо оружейники всего мира сговорились и теперь производят только футуристичное оружие для съемок очередной эпопеи «Звёздных Воин». Как и большинство современного стрелкового оружия, этот пистолет-пулемет не обошло веяние новых времен, зализанные линии, пластиковый корпус, модульная схема. А вообще не ожидал я от Česká Zbrojevka чего-то толкового, а тут нате вам… все стильно и современно.
Практически весь пистолет-пулемет композитный (кроме ствола и УСМ), потому как пластиком этот материал назвать трудно, больше похож на смесь резины и стали, и если к материалу претензий нет, то к обработке их масса. Во-первых, заметны заусеницы и борозды. Во-вторых, зазоры не везде одинаковы, это конечно не смертельно, но глазу не приятно, хотя какова цена таков и товар. В остальном все в порядке, детали ходят плавно и четко, переключатели приятны по эргономике, а люфтов и вовсе нету, даже на складном прикладе.
Длина ствола 196 миллиметров, что для пистолета-пулемета весьма прилично, ствол стальной с внутренним хромированием, имеет четыре правосторонних нареза, сверху имеет композитное напыление, защищающее его от коррозии и увеличивающее теплоотдачу. Помимо этого ствол по всей своей длине покрыт ребрами охлаждения, что также увиливать площадь теплоотдачи и его вес.
Дульную часть ствола венчает пламегаситель с довольно интересным дизайном, который впрочем не мешает ему выполнять свои непосредственные функции.
Пламегаситель может быть заменен на прибор бесшумной и беспламенной стрельбы производства Česká Zbrojevka, однако это существенно увеличит длину оружия и снизит его точность. Цевье в EVO 3 A1 довольно длинное и очень удобное для удержания, имеет три несъёмных планки Picatinny rail для крепления навесного оборудования, говорят при желании можно устанавливать подствольный гранатомет – ствольная коробка выдержит. Чуть повыше расположены вентиляционные отверстия для охлаждения ствола. Над цевьем расположен рычаг затвора, он односторонний (хотя конструкция позволяет установить с двух сторон) расположен слева. Переднее расположение рычага очень удобно, в силу того, что стрелку после взведения затвора потребуется минимум времени, чтобы ухватить пистолет-пулемет за цевье.
Поверх пистолета пулемета также установлена Picatinny rail, вот только сделано это хитро. Та часть планки, что расположена над цевьем – монолитна, а которая находится позади – крепится на болтах и ее можно заменить на другую направляющую. Прицельные приспособления съёмные, однако для снятия мушки потребуется отвертка. Целик же быстросъемный и имеет крепление на винту. Сделано так для того, что бы стрелок мог быстро усыновить коллиматорный или оптический прицел и при этом сохранить механические прицельные приспособления.
Мушка в EVO 3 не регулируемая, имеет фиброоптическую вставку красного цвета. Целик как у большинства европейских или американских производителей диоптрический (дабы косым и необученным было легко целиться), что резко снизило его уровень в моих глазах.
Регулируется как по горизонтали, так и по вертикали, очень удивили выставленные и помеченные нули маховичков, хоть за это спасибо, наши до такого не додумались пока. Сразу над приемником магазина находится антабка, вторая расположена в конце ствольной коробки, жаль антабки не предусмотрены на прикладе.
Перед спусковым крючком слева имеется затворная задержка, довольно массивная и с виду удобная, хотя на самом деле дотянутся до нее большим пальцем правой руки затруднительно без тренировки, слишком далеко вперед она вынесена, зато переводчик огня выше всяких позвал, честно содран у бельгийцев, поэтому нареканий нет. Всего в пистолете-пулемете четыре положения переводчика: предохранитель, одиночный огонь, автоматический огонь с отсечкой по три патрона, и полностью автоматический огонь.
Блок ударно-спускового механизма взят так же у бельгийцев и ничего инновационного в нем нет. Немного огорчила пистолетная рукоять, хотя по эргономике к ней претензий нет, лежит в руке она восхитительно, но есть претензии по использованию полезного пространства. Внутри рукоятка пустотелая и туда смело влезут две батарейки класса ААА, однако конструкторы это упустили и рукоятка просто пустотелая, и внутрь легко забивается грязь и пыль.
Приемник магазина стандартный для пистолетов-пулеметов, шахтового типа, и имеет небольшие расширения по бокам, что бы промахнуться магазином мимо было труднее. Магазина коробчатые, пластиковые, емкостью по 20 или 30 патронов, но на заказ можно купит «яйца» емкостью в сто патронов. А вот защелка магазина сделана удачно, она двусторонняя, с возможностью извлечения магазина без отрыва руки с пистолетной рукояти – указательным пальцем. Для этого ее сделали широкой и охватили ей спусковую скобу.
Основные характеристики:
Калибр – 9 мм
Масса — 2,77 кг
Длина — 660/410 мм (приклад разложен/сложен)
Длина ствола — 196 мм
Патрон — 9×19 мм Парабеллум
Принципы работы: свободный затвор
Скорострельность – 1100…1150 выст./мин
Прицельная дальность – 50 м
Максимальная дальность стрельбы – 250 м
Приклад складной, телескопический, имеет три регулировки по длине и усилен стальными вставками, сделано это не только для прочности но и для правильной развесовки оружия. Складывается приклад в правую сторону, кнопка фиксации расположена на самом прикладе и фиксирует его в сложенном состоянии. Для регулировки по длине предусмотрен специальный рычаг расположенный у самого затыльника, он очень тугой и имеет немалые разметы, для регулировки по длине его требуется полностью охватить рукой и сильно сдавить, выдвинув приклад на одну из позиций можно услышать громкий и четкий щелчок, значит фиксатор можно отпустить.
Сборка-разборка быстрая и легкая, весь пистолет-пулемет модульный и поэтому особенно разбирать то и нечего: блок УСМ, затворная рама с затвором, возвратная пружина, приклад, магазин. Объясняется это тем, что построен Scorpion EVO 3 по старой доброй схеме со свободным затвором. Стрельба ведётся с закрытого затвора. Ломаться и клинить просто нечему. Для гражданского рынка предусмотрена модификация EVO 3 S1, не имеющая автоматического огня (лечится заменой УСМ) и поставляемая с уменьшенным до 10 патронов магазином.

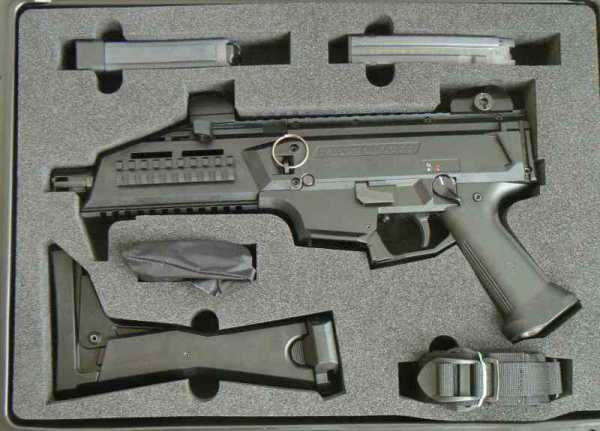

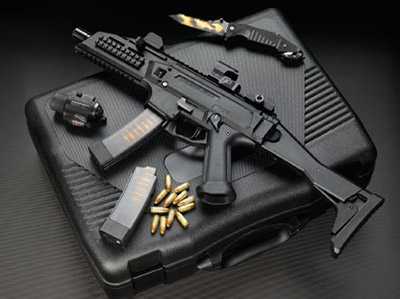

Комплект поставки, как для гражданских, так и для военных совершенно одинаков: кейс для переноса и хранения пистолета-пулемета, два магазина, приклад, ремень для переноски, набор для чистки (ершик, протирка, телескопический шомпол) и три запасных штифта. Масленку при транспортировке можно запихнуть в пистолетную рукоятку.
В плане боевых характеристик ничего специфического – обычный пистолет-пулемет. Точность стрельбы на уровне европейских аналогов девяностых годов. Стрельбы очередями не очень эффективна, ствол сильно бросает в стороны, зато стрельба с отсечкой по три патрона показала очень высокую точность и кучность. Магазин менять очень легко и быстро, быстрее, наверное, только в ПП-2000 и МР7. Затворная задержка автоматическая и сама спускает затвор, как только новый магазин зафиксируется в приемнике.
Удивила очень мягкая возвратная пружина, взвести ее проще, чем на пистолете. А если резко дернуть пистолет-пулемет, то затвор сам взведется. Очень интересовала морозостойкость пластика, как он относится к резким ударам, однако ответа мы не получили, Scorpion EVO 3 на вооружении всего полгода, да и европейцы народ аккуратный, краш-тесты из простого интереса устраивать не станет.
Итог: очень неплохо продуманный, простой и компактный пистолет-пулемет для полиции и самообороны, с неплохими боевыми характеристиками, а главное невысокой ценой. При этом Česká Zbrojevka предлагает к нему неплохой спектр навесного оборудования и 3 года гарантии для гражданской версии. Единственное что смутило, так это вес – без малого 3 кг, и это притом, что пистолет-пулемет можно сказать пластмассовый.
/Александр Мартынов, специально для «Армейского Вестника»/
army-news.ru
Давно хотел это сделать… «Кипарис» и «Скорпион»
-Saper- 29-03-2009 18:50Vz.61 «Scorpion» & ОЦ-02 «Кипарис»
СКОРПИОН
Калибры: 7.65×17мм (.32ACP) для Vz.61; также 9×18мм ПМ для Vz.82 и 9×17мм (.380ACP) для Vz.83
Вес: 1.28 — 1.59 кг (от модификации, без магазина)
Длина (приклад сложен / разложен): 269 / 513 мм
Длина ствола: 112 мм
Нарезы: 6, правосторнние
Начальная скорость пули / 7,65х17мм (.32АСР): 317 м/с
Темп стрельбы: 840-850 выстрелов/мин
Питание: коробчатын магазины 10 или 20 патронов
Прицельная дальность: 150 метров
Эффективная дальность: 25 метров
Разработка нового пистолета-пулемета для чехословацкой армии, призванного стать оружием самообороны для военнослужащих взамен не слишком эффективных пистолетов была начата в конце пятидесятых годов. В 1959 году появились первые прототипы нового оружия, а в 1961 году пистолет-пулемет Scorpion Vz.61 (Skorpion в чешской нотации; Скорпион) был принят на вооружение чехословацкой армии (отсюда обозначение Vz.61 — Vzor 61, то есть образец 1961 года). Scorpion поставлялся на экспорт в Египет, Ливию, Анголу и еще ряд стран. Кроме того, Скорпионы были использованы рядом террористических групп при проведении некоторых громких террористических актов в 1970-1980х годах. В 1982 году, в связи с перевооружением Чехословацкой армии на пистолеты калибра 9х18, Скорпион был переконструирован под новый, более мощный патрон. В 1968 году был разработан чисто экспортный вариант под патрон 9х19, а уже в девяностые годы на его базе был создан самый последний вариант «Скорпиона» — CZ 361. Он отличался наличием под стволом направляющей типа Picatinny, предназначенной для установки подствольного фонаря или лазерного прицела.
Скорпион построен по схеме со свободным затвором и в базовом варианте использует относительно маломощные патроны 7.65мм Браунинг (7.65х17). В сочетании с малыми размерами и небольшой отдачей, это делает его весьма эффективным при действиях в закрытых пространствах, вроде салона автомобиля или самолета. Так как затвор Скорпиона имеет малую массу, Скорпион оборудован специальным инерционным замедлителем темпа стрельбы, расположенным в рукоятке. После каждого выстрела этот замедлитель на малый промежуток времени захватывает и останавливает затвор в его заднем положении, что позволяет достигнуть темпа стрельбы в 850 выстрелов в минуту (сравните с 1100 — 1200 выстрелов в минуту у Micro-Uzi или Ingram M11, имеющих близкие со Скорпионом размеры). Такой темп стрельбы, при малой отдаче и удобном удержании, обеспечивает Скорпиону высокую кучность стрельбы очередями.
Рукоятка заряжания выполнена в виде двух небольших кнопкообразных выступов с каждой стороны ствольной коробки, предохранитель-переводчик режимов огня расположен на левой стороне оружия, над рукояткой для удержания, и имеет 3 положения: предохранитель, одиночные, автоматический огонь. Скорпион носится в специальной кобуре, аналогичной пистолетным, и благодаря малым размерам и весу, может легко переноситься скрытно, под одеждой. Он также может оснащаться глушителем. Пистолет-пулемет оснащен складным прикладом из металлической проволоки.
*текст взят с сайта Максима Попенкера «Современное стрелковое оружие» www.world.guns.ru
КИПАРИС
Калибр: 9х18 мм ПМ
Вес: 1,57 кг без магазина
Длина: 590 / 316 мм
Длина ствола: 156 мм
Нарезы: 4, правосторонние
Начальная скорость пули: 320 м/с
Темп стрельбы(из разных источников): 600-800 / 900 выстрелов в минуту
Питание: коробчатые двухрядные магазины на 20 или 30 патронов
Прицельная дальность: 75 метров
Эффективная дальность стрельбы: 100-150 метров
Пистолет-пулемет ОЦ-02 «Кипарис» был разработан конструктором Афанасьевым в 1970х годах в Тульском Центральным Конструкторским Бюро Спортивного и Охотничьего Оружия (ЦКИБ СОО) по заказу МО СССР. Однако в то время тема пистолетов-пулеметов развития не получила, и конструкция попала «на полку» до начала 1990х годов, когда по заказу МВД Россиии работы над пистолетами-пулеметами были возобновлены. В 1995 году пистолет-пулемет ОЦ-02 «Кипарис» был принят на вооружение МВД России. В настоящее время он применяется правоохранительными органами Российской Федерации.
Пистолет-пулемет ОЦ-02 построен на основе автоматики со свободным затвором. Стрельба ведется с закрытого затвора. ОЦ-02 имеет курковый ударно-спусковой механизм, обеспечивающий как автоматический огонь, так и огонь одиночными выстрелами. Предохранитель-переводчик режимов огня расположен слева на ствольной коробке, над спусковой скобой. Ствольная коробка выполнена штамповкой из стали. ОЦ-02 оснащен складным вверх и вперед плечевым упором, а также может комплектоваться лазерным целеуказателем и съемным глушителем звука выстрела.
*текст взят с сайта Максима Попенкера «Современное стрелковое оружие» www.world.guns.ru
НА ФОТО ПРЕДСТАВЛЕНЫ МАКЕТЫ РАННИХ ОБРАЗЦОВ
Итак…
Замедлитель на фото 10-11
Основная деталь замедлителя, по сути — массивный подпружиненный элемент на поперечной оси. Принимая удар затвора вращается вокруг поперечно расположенной оси на 1/2 окружности, на той же оси расположена мощная пружина, которая не только возвращает массу на место, но и гасит инерцию отката. В момент удара затвор передаёт энергию подвижному элементу и перехватывается крюком, входящим в углубление на торце. Перехват затвора взаимодействует с подвижным элементом — возвращаясь в верхнее положение подпружиненный груз ударяет по высупу крюка перехвата, и затвор освобождаясь накатывается вперёд под воздействием собственного возвратного механизма.
В общем, кинематика как и у Скорпиона, но вот элегантность конструкторского решения, та да!
guns.allzip.org
Ориентированно/направленные системы – Скорпион-ОН
Ориентированно-направленные перфорационные системы однократного применения Скорпион-ОН предназначены для вторичного вскрытия продуктивных пластов в нефтяных, газовых и других горизонтальных и наклонно-направленных скважинах с углом искривления выше 45°. Ориентированно-направленные перфорационные системы применяются для решения специальных геолого-технических задач, где необходимо вскрытие пластов с применением фазировок 0°, 45°, 60°, 90° и 180° и самоориентации зарядов под необходимым углом относительно заданного интервала пласта. Каркас с зарядами внутри корпуса перфоратора ориентируется с помощью специально разработанного компанией ООО «Промперфоратор» узла вращения.
Ориентированно-направленные перфорационные системы обладают всеми достоинствами перфорационных систем Скорпион, такими как: высокая надежность, широкая линейка зарядов, простота и удобство сборки и применения.
Отличительные особенности и достоинства:
- Применение в сборке специальных упрощенных секций-пропусков;
- Применение всей линейки зарядов типа ГП, СГП, СБО, БО или ОП, а также их чередование для различных геолого-технических задач;
- Применение нескольких вариантов фазировки зарядов — 0°, 45°, 60° и 180° в зависимости от пожеланий заказчика;
- Применение перфосистемы с максимальной плотностью установки зарядов до 18 отв./м при различных фазировках;
- Применение перфосистемы как на НКТ, так и на жестком геофизическом кабеле.
Характеристики перфорационных систем серии Скорпион с механизмом самоориентации:
| Наименование показателя | Значение | |||||||
|---|---|---|---|---|---|---|---|---|
| Наименование перфорационной системы | Скорпион 73 | Скорпион 89 | Скорпион 102 | Скорпион 114 | ||||
| Максимально допустимая температура эксплуатации, при выдержкев течение 2 часов, °С | 200 * | |||||||
| Максимально допустимое гидростатическое давление, МПа | 80-140 ** | |||||||
| Минимально допустимое гидростатическое давление, МПа | 0,3 | |||||||
| Внешний диаметр, мм | Без центраторов | С центраторами | Без центраторов | С центраторами | Без центраторов | С центраторами | Без центраторов | С центраторами |
| 73 | 102 | 89 | 113 | 102 | 131 | 114 | 134 | |
| Минимальный проходной диаметр мм | Без центраторов | С центраторами | Без центраторов | С центраторами | Без центраторов | С центраторами | Без центраторов | С центраторами |
| 88 | 112 | 115 | 123 | 127 | 141 | 145 | 145 | |
|
Максимальный диаметр корпуса после отстрела перфоратора, мм — в жидкой среде — в газовой среде |
— 79 — 83 |
— 95 — 99 |
— 108 — 112 |
— 120 — 124 |
||||
| Длина секций, м | 1/2 | 1/2 | 1/2 | 1/2 | ||||
|
Максимальная длина сборки многосекционного перфоратора, м: -на геофизическом кабеле -на НКТ |
— 200-500 м (ограничена грузоподъемностью взрывной головки) |
|||||||
| Максимальная длина секций пропуска | 6 | 6 | 6 | 6 | ||||
| Минимальный зенитный угол, град. | 30 | |||||||
| Точность ориентации, град. | ±5 | |||||||
| Направление перфорации, фазировка, град. | Вверх 0, горизонт 180, вниз 0, вниз 60, вниз или вверх 45 *** | |||||||
| Максимальная плотность перфорации, отв./м | 18 | 18 | 18 | 14 | ||||
* Максимально допустимая температура может ограничиваться максимально допустимой температурой применения ВМ, входящих в состав перфоратора.
** Максимально допустимое давление может изменяться в зависимости от механических свойств труб для корпусов.
*** По отдельному заказу возможна любая фазировка.
Основные технические характеристики самоориентирующихся перфораторов Скорпион-OН:
| Наименование перфоратора | Наименование кумулятивного заряда | Тип заряда | Масса ВВ одного заряда, г | Плотность перфорации отв./м, /фазировка, град. | Средние параметры пробивной способности заряда по комбинированной мишени типа QC, мм | |
|---|---|---|---|---|---|---|
| Глубина пробития | Диаметр входного отверстия | |||||
| Скорпион 73 | Скорпион ПП-20ГП | ГП | 20 |
18/ 0, 45 ,60, 90, 180 |
700 | 11 |
| Скорпион ПП-20СГП | СГП | 950 | 10 | |||
| Скорпион ПП-20БО | БО | 380 | 17,5 | |||
| Скорпион ПП-20СБО | СБО | 210 | 21,5 | |||
| Скорпион 89 | Скорпион ПП-25ГП | ГП | 25 |
18/ 0, 45 ,60, 90, 180 |
1000 | 11 |
| Скорпион ПП-25СГП | СГП | 1200 | 10 | |||
| Скорпион ПП-25БО | БО | 600 | 20 | |||
| Скорпион ПП-25СБО | СБО | 250 | 23 | |||
| Скорпион ПП-25ОП | ОП | 600 | 16 | |||
| Скорпион 102 | Скорпион ПП-32ГП | ГП | 32 |
18/ 0, 45 ,60, 90, 180 |
1100 | 11 |
| Скорпион ПП-32СГП | СГП | 1300 | 10 | |||
| Скорпион ПП-32ОП | ОП | 700 | 17 | |||
| Скорпион ПП-32СБО | СБО | 210 | 25 | |||
| Скорпион ПП-36СГП | СГП | 36 |
14/ 0, 45 ,60, 90, 180 |
1600 | 12 | |
| Скорпион ПП-36ОП | ОП | 1000 | 15 | |||
| Скорпион 114 | Скорпион ПП-32ГП | ГП | 32 |
18/ 0, 45 ,60, 90, 180 |
1100 | 11 |
| Скорпион ПП-32СГП | СГП | 1300 | 10 | |||
| Скорпион ПП-32СБО | СБО | 210 | 25 | |||
| Скорпион ПП-36СГП | СГП | 36 |
14/ 0, 45 ,60, 90, 180 |
1600 | 12 | |
| Скорпион ПП-36ОП | ОП | 1100 | 15 | |||
Варианты фазировок и разверток
www.promperforator.ru
