Стрелковое оружие СССР и Рейха: на чьей стороне превосходство
На тему Великой Отечественной существует множество мифов, направленных против России, от «трупами завалили» и до «двух миллионов изнасилованных немок». Один из них – это превосходство немецкого оружия над советским. Важно, что этот миф распространяется в том числе и без антисоветской (антироссийской) мотивации, «нечаянно» – типичным примером служит изображение немцев в фильмах. Нередко это высокохудожественно изображается как шествие «белокурых бестий» с засученными рукавами, которые от бедра поливают бойцов РККА из «шмайсеров» (см. далее) длинными очередями, а те лишь изредка огрызаются редкими винтовочными выстрелами. Киногенично! Это бывает даже в советских фильмах, а в современных может дойти и до одного черенка лопаты на троих против парусных «тигров».Давайте сравним вооружение, которое было в то время. Впрочем, это – очень обширная тема, поэтому возьмем для примера стрелковое, причем «в узком диапазоне», массовое для рядового состава. То есть пистолеты не берем, пулеметы – тоже (их хотелось бы, но статья имеет ограниченный объём). Также не рассматриваем специфическое, типа кривоствольных насадок Vorsatz J/Pz, да и указанную «узкую» номенклатуру осмотрим именно на массовые изделия, не выделяя специально ранние модели (СВТ-38 от СВТ-40, MP-38 от MP-40, например). Извиняюсь за такое верхоглядство, но подробности всегда можно почитать в интернете, а нам сейчас требуется лишь сравнительный обзор массовых моделей.
В 1940 г. в германской пехотной дивизии по штату должно было быть 12609 винтовок и карабинов, и всего лишь 312 пистолетов-пулеметов, т.е. меньше, чем собственно пулеметов (425 ручных и 110 станковых), а в советской в 1941 г. – 10386 винтовок и карабинов (включая снайперские), пистолетов-пулемётов же – 1623 шт (и, кстати, 392 ручных пулемета и 166 станковых, а также 9 крупнокалиберных). В 1944 же году у немцев на дивизию насчитывалось 9420 карабинов и винтовок (включая снайперские), на которые приходилось 1595 пистолетов-пулеметов и штурмовых винтовок, а в РККА – 5357 винтовок с карабинами, пистолетов-пулемётов – 5557 штук. (Сергей Метников, Противостояние систем стрелкового вооружения Вермахта и Советской армии, «Оружие» №4 за 2000 год).
fishki.net
Стрелковое оружие Вермахта — путеводитель
Стрелковое оружие Вермахта. Стрелковое оружие Вермахта в ВОВ. Стрелковое оружие Германии
Благодаря советским кинофильмам о войне, у большинства людей сложилось устойчивое мнение, что массовое стрелковое оружие (фото приведено ниже) немецкой пехоты времен Второй мировой войны – это автомат (пистолет-пулемет) системы «Шмайссер», который назван так по фамилии своего конструктора. Данный миф и по сей день активно поддерживается отечественным кинематографом. Однако, на самом деле, этот популярный автомат никогда не был массовым оружием Вермахта, да и создал его вовсе не Хуго Шмайссер. Однако обо всем по порядку.
Как создаются мифы
Все должны помнить кадры из отечественных фильмов, посвященные атакам немецкой пехоты на наши позиции. Бравые белокурые парни шагают, не пригибаясь, при этом ведут стрельбу из автоматов «от бедра». И самое интересное, что этот факт никого не удивляет, кроме тех, кто был на войне. Согласно кинофильмам, «шмайссеры» могли вести прицельный огонь на то же расстояние, что и винтовки наших бойцов. Кроме того, у телезрителя при просмотре этих кинолент возникало впечатление, что весь личный состав немецкой пехоты в период Второй мировой войны вооружался автоматами. На самом деле, все обстояло иначе, и пистолет-пулемет — это не массовое стрелковое оружие Вермахта, и «от бедра» из него стрелять невозможно, и называется он вовсе не «шмайссер». Кроме того, проводить атаку траншеи подразделением автоматчиков, в которой находятся бойцы, вооруженные магазинными винтовками, — это явное самоубийство, так как до окопов просто никто бы не дошел.
Развеваем миф: автоматический пистолет MP-40
Данное стрелковое оружие Вермахта в ВОВ официально называется пистолет-пулемет (Maschinenpistole) MP-40. По сути, это модификация автомата МР-36. Конструктором этой модели, вопреки сложившемуся мнению, являлся не оружейник Х. Шмайссер, а не менее знаменитый и талантливый мастер Генрих Фольмер. А почему же за ним так прочно закрепилось прозвище «шмайссер»? Все дело в том, что Шмайссеру принадлежал патент на магазин, который используется в этом пистолете-пулемете. И для того чтобы не нарушить его авторские права, в первых партиях МР-40 на приемнике магазинов штамповали надпись PATENT SCHMEISSER. Когда эти автоматы попали в качестве трофеев к солдатам союзных армий, они ошибочно посчитали, что автор этой модели стрелкового оружия, естественно, Шмайссер. Вот так за МР-40 и закрепилось данное прозвище.
Почему пехоту не вооружали MP-40?
Несмотря на то что впоследствии специалисты признали, что МР-40 – это лучшее стрелковое оружие Второй мировой войны, в пехотных подразделениях Вермахта его имели единицы. Объясняется это просто: прицельная дальность стрельбы у этого автомата по групповым целям составляет всего 150 м, а по одиночным – 70 м. Это при том, что советские солдаты были вооружены винтовками Мосина и Токарева (СВТ), прицельная дальность которых составляла 800 м по групповым целям и 400 м по одиночным. Если бы немцы воевали с таким оружием, как показывали в отечественных кинолентах, то они никогда бы не смогли дойти до вражеских окопов, их просто расстреляли бы, как в тире.
Стрельба на ходу «от бедра»
Пистолет-пулемет MP-40 при ведении огня сильно вибрирует, и если использовать его, как это показано в фильмах, то пули всегда летят мимо цели. Поэтому для результативной стрельбы его необходимо плотно прижимать к плечу, предварительно разложив приклад. Кроме того, из этого автомата никогда не стреляли длинными очередями, поскольку он быстро нагревался. Чаще всего били короткой очередью по 3-4 патрона или вели одиночный огонь. Несмотря на то что в тактико-технических характеристиках указано, что скорострельность составляет 450-500 выстрелов в минуту, на практике такого результата достичь никогда не удавалось.
Достоинства MP-40
Нельзя сказать, что это стрелковое оружие Второй мировой войны было плохим, наоборот, оно весьма и весьма опасно, однако применять его нужно в ближнем бою. Вот почему вооружались ним в первую очередь диверсионные подразделения. Также их часто использовали разведчики нашей армии, да и партизаны с уважением относились к этому автомату. Применение в ближнем бою легкого скорострельного стрелкового оружия давало ощутимые преимущества. Даже сейчас MP-40 пользуется большой популярностью у бойцов криминалитета, и цена такого автомата на черном рынке весьма высока. А поставляют их туда «черные археологи», которые в местах боевой славы производят раскопки и очень часто находят и реставрируют оружие времен ВОВ.
Mauser 98k
Что можно сказать о данном карабине? Самое распространенное стрелковое оружие Германии — это винтовка системы «Маузер». Ее прицельная дальность составляет при стрельбе до 2000 м. Как видите, этот параметр весьма близок к винтовке Мосина и СВТ. Данный карабин был разработан еще в 1888 году. В ходе войны данная конструкция была существенно модернизирована, главным образом, для снижения себестоимости, а также для рационализации производства. Кроме того, данное стрелковое оружие Вермахта оснащалось оптическими прицелами, и ним комплектовались подразделения снайперов. Винтовка системы «Маузер» в то время состояла на вооружении многих армий, например, Бельгии, Испании, Турции, Чехословакии, Польши, Югославии и Швеции.
Самозарядные винтовки
В конце 1941 года в пехотные подразделения Вермахта для войсковых испытаний поступили первые автоматические самозарядные винтовки системы Вальтера G-41 и Маузера G-41. Их появление было обусловлено тем, что на вооружении Красной Армии стояло более полутора миллиона подобных систем: СВТ-38, СВТ-40 и АВС-36. Для того чтобы не уступать советским бойцам, немецким оружейникам срочно пришлось разрабатывать свои версии таких винтовок. В результате испытаний лучшей была признана и взята на вооружение система G-41 (система Вальтер). Винтовка снабжена ударным механизмом куркового типа. Предназначена для ведения огня только одиночными выстрелами. Снаряжается магазином емкостью в десять патронов. Эта автоматическая самозарядная винтовка рассчитана на ведение прицельной стрельбы на расстоянии до 1200 м. Однако в связи с большим весом этого оружия, а также низкой надежностью и чувствительностью к загрязнению, она была выпущена малой серией. В 1943 году конструкторы, устранив указанные недостатки, предложили модернизированную версию G-43 (система Вальтер), которая была выпущена в количестве нескольких сотен тысяч единиц. До ее появления солдаты Вермахта предпочитали использовать трофейные винтовки СВТ-40 советского (!) производства.
А теперь вернемся к немецкому оружейнику Хуго Шмайссеру. Им были разработаны две системы, без которых не обошлась Вторая мировая война.
Стрелковое оружие — МР-41
Данная модель была разработана одновременно с МР-40. Этот автомат значительно отличался от знакомого всем по кинофильмам «шмайссера»: имел цевье, отделанное деревом, что защищало бойца от ожогов, был более тяжелым и длинноствольным. Однако данное стрелковое оружие Вермахта широкого распространения не получило и выпускалось недолго. Всего произвели порядка 26 тысяч единиц. Считается, что немецкая армия отказалась от этого автомата в связи с иском фирмы ERMA, заявившей о незаконном копировании ее патентованной конструкции. Стрелковое оружие МР-41 использовалось частями Ваффен СС. А также успешно применялось подразделениями Гестапо и горными егерями.

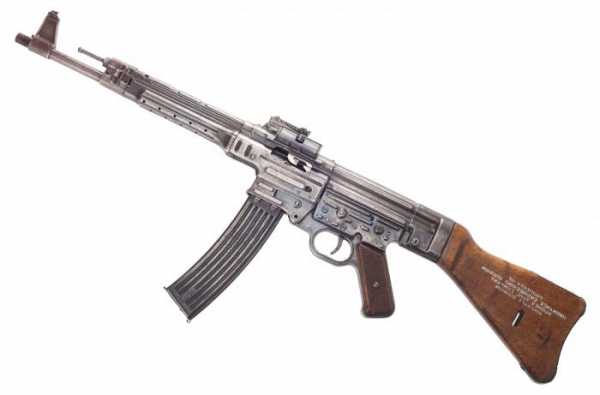

МР-43, или StG-44
Следующее оружие Вермахта (фото приведено ниже) Шмайссер разработал в 1943 году. Сначала оно было названо МР-43, а впоследствии — StG-44, что означает «штурмовая винтовка» (sturmgewehr). Данная автоматическая винтовка по внешнему виду, да и по некоторым техническим характеристикам, напоминает автомат Калашникова (который появился позже), и существенно отличается от МР-40. Дальность ведения прицельного огня у неё составляла до 800 м. У StG-44 даже предусматривалась возможность крепежа 30 мм гранатомета. Для ведения стрельбы из укрытия конструктором была разработана специальная насадка, которая надевалась на дульную часть и изменяла траекторию полета пули на 32 градуса. В серийное производство данное оружие попало только осенью 1944 года. За годы войны было выпущено около 450 тысяч таких винтовок. Так что мало кто из немецких солдат успел воспользоваться подобным автоматом. StG-44 поставлялись в элитные части Вермахта и в подразделения Ваффен СС. Впоследствии это оружие Вермахта использовалось в Вооруженных Силах ГДР.
Автоматические винтовки FG-42
Данные экземпляры предназначались для парашютно-десантных войск. Они сочетали в себе боевые качества ручного пулемета и автоматической винтовки. Разработкой оружия занялась фирма «Рейнметалл» уже в ходе войны, когда после оценки результатов воздушно-десантных операций, проведенных Вермахтом, выяснилось, что пистолеты-пулеметы МР-38 не в полной мере отвечают боевым требованиям этого рода войск. Первые испытания этой винтовки были проведены в 1942 году, и тогда же она была взята на вооружение. В процессе использования упомянутого оружия выявились и недостатки, связанные с низкой прочностью и устойчивостью при автоматической стрельбе. В 1944 году выпущена модернизированная винтовка FG-42 (модель 2), а модель 1 снята с производства. Спусковой механизм этого оружия позволяет вести автоматический или одиночный огонь. Винтовка сконструирована под стандартный патрон Маузера 7,92 мм. Емкость магазина составляет 10 или 20 патронов. Кроме того, винтовка может использоваться для стрельбы специальными ружейными гранатами. С целью повышения устойчивости при стрельбе под стволом закреплена сошка. Винтовка FG-42 предназначена для ведения огня на дальность 1200 м. В связи с высокой стоимостью была выпущена в ограниченном количестве: всего 12 тысяч единиц обеих моделей.
Luger P08 и Walter P38
Теперь рассмотрим, какие виды пистолетов были на вооружении у немецкой армии. «Люгер», второе его название «Парабеллум», имел калибр 7,65 мм. К началу войны в частях немецкой армии имелось более полумиллиона этих пистолетов. Данное стрелковое оружие Вермахта выпускалось до 1942 года, а потом его заменил более надежный «Вальтер».
Данный пистолет был принят на вооружение в 1940 году. Предназначался он для стрельбы 9-мм патронами, вместимость магазина составляет 8 патронов. Прицельная дальность у «Вальтера» — 50 метров. Он выпускался вплоть до 1945 года. Общее число выпущенных пистолетов Р38 составило примерно 1 миллион единиц.
Оружие Второй мировой войны: MG-34, MG-42 и MG-45
В начале 30-х годов немецкими военными было принято решение о создании пулемета, который можно было бы использовать и как станковый, и как ручной. Им предполагалось обстреливать авиацию противника и вооружать танки. Таким пулеметом стал MG-34, сконструированный фирмой «Рейнметалл» и принятый на вооружение в 1934 г. К началу военных действий в Вермахте насчитывалось около 80 тысяч единиц этого оружия. Пулемет позволяет вести огонь как одиночными выстрелами, так и непрерывный. Для этого он имел спусковой крючок с двумя выемками. При нажатии на верхнюю стрельба велась одиночными выстрелами, а при нажатии на нижнюю – очередями. Для него предназначались винтовочные патроны Маузера 7,92×57 мм, с легкими или тяжелыми пулями. А в 40-х годах были разработаны и использовались бронебойные, бронебойно-трассирующие, бронебойно-зажигательные и другие типы патронов. Из этого напрашивается вывод, что толчком для внесения изменений в системы вооружения и тактики их использования стала Вторая мировая война.
Стрелковое оружие, которое использовалось в этой компании, пополнилось и новым образцом пулемета — MG-42. Он был разработан и взят на вооружение в 1942 году. Конструкторы существенно упростили и удешевили производство данного оружия. Так, при его производстве широко применялись точечная сварка и штамповка, а количество деталей сократилось до 200. Спусковой механизм рассматриваемого пулемета позволял вести только автоматическую стрельбу – 1200-1300 выстрелов в минуту. Такие существенные изменения отрицательно сказались на устойчивости агрегата при стрельбе. Поэтому для обеспечения точности рекомендовалось вести огонь короткими очередями. Боеприпасы для нового пулемета остались теми же, что и для MG-34. Дальность прицельного огня составила два километра. Работы по усовершенствованию этой конструкции продолжались до конца 1943 года, что и привело к созданию новой модификации, известной под названием MG-45.
Этот пулемет весил всего 6,5 кг, а скорострельность составляла 2400 выстрелов в минуту. Между прочим, подобным темпом огня не мог похвастаться ни один пехотный пулемет того времени. Однако эта модификация появилась слишком поздно и на вооружении Вермахта не состояла.
Противотанковые ружья: PzB-39 и Panzerschrek
PzB-39 разработано в 1938 году. Это оружие Второй мировой войны с относительным успехом применялось на начальном этапе для борьбы с танкетками, танками и бронемашинами, имеющими противопульную броню. Против тяжело бронированных танков (французских В-1, английских «Матильд» и «Черчилей», советских Т-34 и КВ) это ружье было или малоэффективным, или вовсе бесполезным. В результате его вскоре заменили противотанковыми гранатометами и реактивными противотанковыми ружьями «Панцершрек», «Офенрор», а также знаменитыми «Фаустпатронами». В PzB-39 использовался патрон калибром 7,92 мм. Дальность стрельбы составляла 100 метров, пробиваемая способность позволяла «прошивать» 35-мм броню.
«Панцершрек». Это немецкое легкое противотанковое оружие является доработанной копией американского реактивного ружья «Базука». Немецкие конструкторы снабдили его щитком, который оборонял стрелка от раскаленных газов, вырывавшихся из сопла гранаты. Этим оружием в первоочередном порядке снабжались противотанковые роты мотострелковых полков танковых дивизий. Реактивные ружья были исключительно мощным средством. «Панцершреки» являлись оружием для группового использования и имели обслуживающий расчет, состоящий из трех человек. Поскольку они были весьма сложными, их использование требовало специального обучения расчетов. Всего в 1943-1944 годах было выпущено 314 тысяч единиц таких ружей и более двух миллионов реактивных гранат к ним.
Гранатометы: «Фаустпатрон» и «Панцерфауст»
Первые годы Второй мировой войны показали, что противотанковые ружья не справляются с поставленными задачами, поэтому немецкие военные потребовали противотанковые средства, которыми можно вооружить пехотинца, действующие по принципу «выстрелил – выбросил». Разработку ручного гранатомета одноразового использования начала фирма HASAG в 1942 году (главный конструктор Лангвайлер). И вот в 1943 запущено серийное производство. Первые 500 «Фаустпатронов» поступили в войска уже в августе того же года. Все модели этого противотанкового гранатомета имели схожую конструкцию: они состояли из ствола (гладкоствольная цельнотянутая труба) и надкалиберной гранаты. К наружной поверхности ствола приваривались ударный механизм и прицельное приспособление.
«Панцерфауст» является одной из самых мощных модификаций «Фаустпатрона», которая была разработана в конце войны. Дальность стрельбы у него составляла 150 м, а бронепробиваемость – 280-320 мм. «Панцерфауст» являлся оружием многократного использования. Ствол гранатомета снабжен пистолетной рукояткой, в которой находится ударно-спусковой механизм, метательный заряд помещался в стволе. Кроме того, конструкторы смогли увеличить скорость полета гранаты. Всего за годы войны было изготовлено более восьми миллионов гранатометов всех модификаций. Этот вид вооружения нанес существенные потери советским танкам. Так, в боях на подступах к Берлину ими было подбито около 30 процентов бронетехники, а во время уличных боев в столице Германии – 70%.
Заключение
Вторая мировая война оказала существенное влияние на стрелковое, в том числе и автоматическое оружие мира, его развитие и тактику использования. По ее результатам можно сделать вывод, что, невзирая на создание самых современных средств вооружения, роль стрелковых единиц не уменьшается. Накопленный опыт использования оружия в те годы является актуальным и на сегодняшний день. По сути, он стал основой развития, а также совершенствования стрелкового вооружения.
Рекомендуем ознакомится: http://fb.ru
worldunique.ru
Трофейное стрелковое оружие в Вермахте.(часть 1)
Предлагаю Вашему вниманию большую фотоподборку,иллюстрирующую использование в немецкой армии трофейного стрелкового оружия.Фото много,так что наберитесь терпения…
Трофейный Браунинг польского производства (ckm wz. 30) на вооружении Вермахта.По номенклатуре Вермахта этот пулемет проходил как MG 249 (р).
Солдаты Вермахта у трофейного советского пулемета ДШК.
Использование трофейного польского Браунинга (ckm wz. 30) в оборонительной системе Атлантического Вала.
Сигнальщик Кригсмарине у трофейного британского пулемета БРЕН ,используемого для зенитного прикрытия катера.
Немецкий солдат осматривает трофейную винтовку СВТ-40,снабженную оптическим прицелом.
Солдаты Вермахта у трофейного британского станкового пулемета «Vickers Mk 1».
Трофейный советский авиационный пулемет ШКАС,используемый в вермахте в качестве зенитного.
Трофейная норвежская винтовка Краг-Йогерсен на вооружении солдат из наземного персонала Люфтваффе.
Солдат из состава немецкой полевой жандармерии ,вооруженный трофейной французской винтовкой Лебеля обр.1886 года.
Настоящий ковбой…Немецкий солдат с трофейным револьвером «Смит-И-Вессон».
Трофейный чешский пулемет ZB-53 на вооружении войск СС.
Немецкая трофейная команда за работой.В кадре присутствуют — пара пулеметов Максим,пулемет Дегтярева,ППШ и пара СВТ-40.
Немецкая снайперская команда,вооруженная трофейными винтовками СВТ-40 с оптическим прицелом.
Немецкий солдат с трофейным пулеметом «Мадсен».
Группа немецких солдат с трофейным пулеметом ДТ (Дегтярева Танковый).
Трофейный французский пулемет «8mm Hotchkiss Mle 1914» используемый в качестве зенитного.
Немецкий солдат у трофейного чешского пулемета CZ-30.
Трофейный французский пулемет «Hotchkiss Mle 1914» установленный в зенитную турель.
Офицеры Вермахта осваивают наследие Первой Мировой — трофейный французский пулемет «Hotchkiss Mle 1914».
Немецкий солдат с трофейным британским ПТР «Бойс».
Трофейный британский пулемет БРЕН и его новые хозяева.
Трофейный советский пулемет ДШК на службе в вермахте.
Немецкие солдаты радуются трофеям — винтовке Лебеля обр.1886 года и пулемету Гочкисса обр.1914 года
Немецкий солдат у установленного на зенитный штатив трофейного югославского пулемета «Zbrojovka M 37». Немного отвлекусь от темы.Часто югославский «Zbrojovka M 37» путают с чешским ZB.26/ZB.30.Ниже пара фото на которых выделено основное различие между ними — разное оребрение ствола и газоотводной трубки.

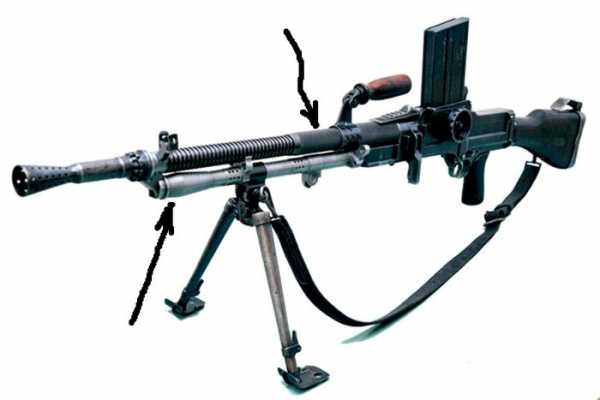

Чешский ZB-26:
Югославский «Zbrojovka М 37»:
Возвращаясь к основной теме.
Немецкий пулеметчик у трофейного французского пулемета «8mm Hotchkiss Mle 1914».
Трофейный советский пулемет ДП-27 и его новые хозяева.
Немецкие солдаты с трофейным польским ПТР wz.35 (по классификации Вермахта Panzerbüchse 35(p))
Продолжение следует…
vault8.pro
Глава 1. Стрелковое оружие. «Чудо-оружие» Третьего рейха
Глава 1. Стрелковое оружие
Вскоре после начала второй мировой войны германская фирма «Karl Walther» начала разработку нового оружия под облегченный патрон винтовочного калибра. Цель создания такого боеприпаса заключалась в заполнении «ниши» между магазинной винтовкой и пистолетом-пулеметом. Оба этих вида оружия пехоты страдали неустранимыми недостатками, заложенными в самом принципе их конструкции. Магазинные винтовки снабжались чрезмерно мощным патроном, обеспечивающим дальность полета на три, три с половиной тысячи метров, тогда как прицельная стрельба на такую дистанцию отдельными стрелками практически никогда не велась. Ненужной стала на такую дальность и стрельба залпами ввиду появления и широкого распространения пулеметов.
Чрезмерная мощность патронов является причиной ряда недостатков пехотного оружия. К ним относятся прежде всего излишняя дороговизна каждого выстрела, ненужный расход пороха и металла. Большое количество пороха и сравнительно тяжелые пули и гильзы делают патроны более крупными и тяжелыми, в значительной степени ограничивающими их носимый запас. Стрельба такими патронами сопровождается сильной отдачей, беспокоящей и утомляющей стрелка и отрицательно сказывающейся на меткости (9, с. 149).
Пистолеты-пулеметы, имевшие предельно простое устройство, обладали высокой боевой скорострельностью. Однако эффективная дальность их огня была крайне невелика — всего несколько десятков метров. По этой причине пистолеты-пулеметы не могли вытеснить магазинную винтовку и стать основным образцом вооружения пехотных подразделений. Таким образом, в 40-е годы на вооружении армий всех крупных государств состояли «как винтовки, так и пистолеты-пулеметы — два весьма различных вида оружия, стреляющих различными патронами» (5, с. 150).
Причина крылась в необходимости «подгонять» любой образец вновь разрабатываемого стрелкового оружия под уже имеющийся, изначально страдавший вышеописанными недостатками патрон — винтовочный или пистолетный. «Для дальнейшего совершенствования стрелкового оружия необходимо было создать новую предпосылку, и она была создана с разработкой новых патронов, занимающих по размерам и мощности промежуточное положение между прежними винтовочными и пистолетными и поэтому называвшимися на первых порах промежуточными. Эта предпосылка послужила основной базой для возникновения и сравнительно быстрого развития нового индивидуального оружия стрелков — автоматических винтовок нового поколения, сочетающих в себе лучшие качества всех предшествующих типов…» (9, с. 150). Иными словами, боеприпас для нового оружия должен был создаваться на основе винтовочного, но со значительно уменьшенной массой порохового заряда.
Работы над таким патроном начались в 1927 году в КБ фирмы «Rheinmctall-Borsig». В следующем году была сконструирована самозарядная винтовка Gew 28 под новый патрон 8×42,5. Винтовка в серию не пошла, но исследования продолжались. В 1935 году фирмой «Н. Vollmer» был разработан промежуточный патрон калибром 7,75×40 и автоматическая винтовка М35. Компания RWS в середине 30-х годов занималась созданием семейства стрелкового оружия (винтовка и пулемет) под патрон калибром 8,15×41. Все эти конструкции остались опытными, но немцы получили необходимую практику разработки новых патронов и оружия под такие патроны.
Первый пошедший в серию «короткий» патрон (калибр — 7,92 мм, как и у «полновесного» винтовочного патрона Маузера образца 1904 года, но с длиной гильзы 33 мм вместо 57 и начальной скоростью пули 694 м/сек вместо 895), был создан фирмой «Вальтер» в начале 40-х годов. Общая длина патрона — 48 миллиметров, масса патрона с пулей — 16,8 граммов, вес пули — 8,2 г. Фирма уже имела опыт создания подобного боеприпаса: в середине 30-х годов «Вальтер» в консорциуме с фирмой DWM работал над патроном 7,5×40, предназначенным для экспериментальной автоматической винтовки. Проведенные в 1936 году опытные стрельбы всеми перечисленными выше патронами показали, что наиболее эффективным оказался вальтеровский боеприпас.
В 1938 году начались войсковые испытания нового автомата, созданного под этот патрон и получившего наименование МКЬ 42 (W). Оружие работало на принципе отвода пороховых газов. Запирание ствола осуществлялось при повороте затвора вокруг продольной оси. Второй опытный образец разработал постоянный конкурент Вальтера — известный конструктор Хуго Шмайссер (Hugo Schmeisser). По названию производителя: фирмы «Наеnеl» он получил обозначение МКЬ 42 (Н).
Рис. 1. Автомат МКЬ 42 (W).
Рис. 2. Автомат МКЬ 42 (Н).
Компоновка и дизайн обоих образцов оружия были очень схожими: наиболее заметными отличиями являлись более длинная газовая камора на шмайссеровском варианте и наличие кронштейна для крепления стандартного винтовочного штыка образца 1898 года на МКЬ 42 (W). Тактико-технические характеристики конкурирующих образцов (Вальтера и Маузера соответственно) также были примерно одинаковыми: длина — 935 и 940 мм, длина ствола — 409 и 365 мм, масса вместе с патронами — 6 кг. Автоматы могли вести одиночный и непрерывный огонь. Питание производилось из коробчатых магазинов емкостью 30 патронов. В начале 1943 года фирма «Кнель» развернула серийное производство нового оружия, а в следующем году экспериментальный автомат Вальтера был модернизирован и принят на вооружение под официальным индексом MPi 43 (от сокращенного Maschinenpistole — «пистолет-пулемет»).
Рис. 3. Автомат Mpi 43 (SG 44).
Как и у его прототипа, автоматика MPi 43 работала на принципе отвода пороховых газов через поперечное отверстие в канале ствола. Газовая камора — закрытого типа, без регулятора. Оружие состояло из следующих основных частей и механизмов: ствол с газовой каморой, ствольная коробка с кожухом ствола, спусковая коробка с рукоятью управления огнем, затвор, запирающий, спусковой и ударный механизмы, возвратная пружина, затыльник с прикладом и магазин с подающим механизмом. При изготовлении MPi 43 широко использовался метод штамповки — впервые в немецкой практике. Поверхность оружия оксидирована. Антабки крепления матерчатого ремня для переноски расположены справа — у законцовки газовой каморы и на прикладе.
Запирание канала ствола производится перекосом затвора в вертикальной плоскости. Перекос затвора при запирании и отпирании осуществляется взаимодействием соответствующих наклонных плоскостей на затворе и затворной раме. Ударный механизм — куркового типа, позволяет вести одиночный и автоматический огонь. Схема функционирования ударного и спускового механизмов идентична разработанной еще в конце 20-х годов для чехословацкой самозарядной винтовки ZH vz.29. Тем не менее, в отличие от последней, в спусковом механизме германского автомата имеются две дополнительные детали, которые обеспечивают автоматический огонь и предохранение от случайного выстрела. Переводчик огня расположен в спусковой коробке, концы его выходят наружу с правой и левой сторон в виде кнопок. Для ведения автоматического огня следует сместить переводчик вправо (при этом с правой стороны спусковой коробки будет видна буква «D»). Ведение одиночного огня обеспечивается смещением переводчика влево (с левой стороны будет видна буква «Е»).
Предохранитель от случайного выстрела — флажкового типа, расположен ниже переводчика. При включении предохранителя (флажок находится в горизонтальном положении и закрывает букву «F» — «Feuer») происходит запирание спускового рычага. Для ведения огня флажок опускается вниз и закрывает букву «S» («Sicherheit»). Газовая камора закрытого типа расположена над стволом. В ее канал ввинчена пробка, которая вынимается при чистке каморы. Рукоятка заряжания находится слева, окно выброса гильз — справа. Рукоятка управления огнем снабжена бакелитовыми щечками и расположена под удобным углом наклона. При заряжании оружия, после присоединения магазина, необходимо поставить автомат на предохранитель, взвести затвор и после этого отключить предохранитель. Разряжание автомата также производится при включенном предохранителе.
Приклад деревянный, крепится к ствольной коробке с помощью шпилек. Затыльник составляет с прикладом единое целое, в углубление на его передней стенке вставляется возвратная пружина. Ось канала ствола и плечевой упор находятся практически на одном уровне, что существенно повышает устойчивость оружия при ведении автоматического огня. По этой причине основания мушки и прицела довольно высоко подняты над крышкой ствольной коробки.
Рис. 4. Основные части автомата Mpi 43: 1 — ствол; 2 — ствольная коробка; 3 — спусковая коробка; 4 — затвор; 5-затворная рама; 6 — возвратная пружина; 7 — предохранитель; 8 — переводчик огня; 9 — затыльник с прикладом; 10 — шток с поршнем.
При разборке оружия приклад вместе с затыльником и возвратной пружиной отделяется от ствольной коробки (для этого замыкатель затыльника отводится вправо до отказа, приклад отделяется, после чего вынимается пружина). Спусковая коробка вместе с рукояткой управления огнем и спусковым крючком снимается со стопора и откидывается вниз на шарнире. Из ствольной коробки вынимается затворная рама с рукояткой заряжания и штоком с поршнем, а также затвор. Сборка — в обратном порядке.
Прицел секторный, нарезан для ведения прицельного огня на дальность до 800 метров — деления нанесены на прицельной планке. Каждое деление соответствует изменению дальности до цели на 50 метров. Прорезь и мушка треугольной формы, мушка защищена кольцеобразным намушником. Боевой вес автомата — б килограммов. Темп стрельбы — 470 выстрелов в минуту. Общая длина оружия составляет 940 миллиметров, длина ствола — 419 мм.
Питание MPi 43 боеприпасами производится из приставного коробчатого магазина с двухрядным расположением патронов, такого же, как и у опытных образцов. Емкость магазина — 30 патронов, вес снаряженного магазина— 1,1 кг. Горловина приемника магазина гофрирована во избежание ее механического изгиба при ударах. Магазин снаряжался из стандартных пятипатронных обойм с помощью особой насадки — ускорителя заряжания, надевавшейся на его горловину. В конце войны для автоматов, которыми вооружались экипажи танков, был разработан меньший по размерам магазин на 10 патронов (длинный изогнутый магазин MPi 43/44 был несколько неудобен для ведения огня изнутри тесного корпуса бронемашины). Однако применить это новшество на фронте уже не успели.
Изначально MPi 43 разрабатывался для принятия на вооружение «панцергренадеров» — стрелков мотопехотных частей танковых дивизий германской армии и войск СС. После принятия автомата на вооружение немцы немедленно принялись за его дальнейшее усовершенствование. Вскоре появилась модификация MPi 43/I, отличавшаяся наличием приспособлений для крепления стандартного винтовочного гранатомета (подробнее о нем будет рассказано ниже) и кронштейна для оптического или инфракрасного ночного прицелов. В декабре 1944 года фирмой «Вальтер» был выпущен модифицированный вариант оружия, принятый на вооружение под обозначением MPi 44 или StG 44 (Sturmgewehr — штурмовая винтовка) и ставший основным образцом. Его возникновение обусловила необходимость жесткой экономии металла: штампованные части изготовлялись из более тонкого материала с фосфатированной, а не оксидированной поверхностью. В остальном StG 44 практически не отличался от своего предшественника. Всего было выпущено около 425 тысяч автоматов всех модификаций: 19 500 в 1943 году, 281 800 в 1944-м и 124 000 — в 1945-м.
Хотя вначале штурмовыми винтовками предполагалось оснащать только два взвода в дивизии, прекрасные боевые качества MPi 43/44 заставили пересмотреть концепцию его применения. По штатам 1945 года в пехотной роте должно было числиться 55 автоматов, в батальоне — 165, в полку — 330, а в дивизии — 1270. В других родах войск штатное количество этого оружия несколько варьировалось, но оставалось примерно в тех же пределах. Планировалось вооружение штурмовыми винтовками всего личного состава экипажей танков и САУ. Наконец, самым экзотическим применением нового оружия должна была стать замена штатных пулеметов МG42 — встроенного оборонительного вооружения новейших немецких танков PzKpfw VI «Koenigstiger» и «Panther II».
В самом конце второй мировой появился еще один опытный образец самозарядного карабина под промежуточный патрон — StG 45 (М), разработанный фирмой «Mauser» в Оберндорфе. При определенном сходстве с описанными выше образцами он отличался принципом действия автоматики (полусвободный затвор) и отсутствием газовой каморы над стволом. Маузеровский автомат комплектовался магазинами на 10 патронов.
Наконец, после начала тотальной мобилизации в 1945 году немцы выпустили очень грубо исполненный самозарядный карабин под патрон 7,92×33, получивший обозначение VG 45 (Volksgewehr — «народная винтовка»). Это оружие не имело никаких специальных запирающих приспособлений: замедление открывания, по сути, свободного затвора (как в пистолете-пулемете) осуществлялось оригинально: путем отвода пороховых газов через четыре отверстия около дульной части ствола в специальную полость между его наружной поверхностью и внутренней поверхностью кожуха, охватывающего ствол на всю его длину и жестко соединенного с затвором. При выстреле назад отходил весь кожух. Рукоятка заряжания (исполнена в виде грубой металлической изогнутой скобы) находится слева, окно выброса стреляных гильз — справа. Предохранитель флажкового типа, расположен слева на спусковой коробке. По данным А. Б. Жука, этот способ замедления отхода затвора был предложен Барнитцке (Barnitzke) — главным конструктором фирмы «Gustlof Werke». Указанная схема обеспечивает ведение только одиночного огня. Длина оружия — 960 мм, длина ствола — 380 мм. Вес карабина с патронами — 5,37 килограммов.
Рис. 5. Автомат StG 45 (М).
Рис. 6. Самозарядный карабин VG 45 («Volkssturm»).
Питание боеприпасами производилось из магазина, идентичного принятому для MPi 43/StG 44. Горловина приемника магазина — широкая, с перфорацией. Рукоятка управления оружием отсутствовала, при ведении огня стрелок охватывал ладонью шейку деревянного приклада. На цевье — деревянная накладка. Прицельные приспособления крайне примитивны, включают в себя только грубо исполненную мушку и обеспечивают ведение огня лишь с постоянным прицелом.
Как известно, германская штурмовая винтовка MPi 43 оказала большое влияние на разработка в 1946 году М. Т. Калашниковым первой модели его знаменитого автомата. Хотя вряд ли стоит доказывать, что АК-47 является значительно более простым, эффективным и неприхотливым, неоспоримым остается тот факт, что в обоих образцах присутствуют два идентичных показателя — одинаковая, непривычная по тем временам схема автоматики и общий, весьма революционный дизайн. Этих факторов вполне достаточно, чтобы признать германское оружие действительной предтечей АК.
Интересно, что Гитлер, как и его враги — советские маршалы и генералы, воевавшие в первую мировую войну, с подозрением относился к внедрению автоматов: «Летом 1942 года он в твердой уверенности, что пехотинцу гораздо удобнее пользоваться винтовкой, решительно отверг наше предложение наладить производство уже разработанных автоматов нового образца (МКЬ 42) и вооружить ими вермахт» (10, с. 437).
Завершая разговор об индивидуальном стрелковом оружии немецкой армии, необходимо отметить, что знаменитый 9-мм пистолет-пулемет MPi 38/40 фирмы «Егmа» тоже является подлинно революционным оружием для своего класса. MPi 38 стал первым в мире пистолетом-пулеметом, лишенным свойственного всем другим образцам этого оружия массивного деревянного ложа и приклада (наследие винтовки). Вместо дерева применялись исключительно металл и пластмасса (бакелит). Именно MPi 38 впервые был оснащен складывающимся металлическим плечевым упором, а его основные детали были изготовлены простым и дешевым методом штамповки. Таким образом. разработка «Эрмы» стала основой для создания всех последующих моделей пистолетов-пулеметов, вплоть до самых современных.
* * *
В конце войны, когда боевые действия перекинулись на узкие улочки старинных европейских городов, немецкие конструкторы начали активно разрабатывать образцы оружия для ведения огня из-за глухой стены.
Собственно, это было не оружие, а лишь приспособления к нему, позволявшие вполне уверенно поражать солдат противника, находясь вне зоны настильного огня. Первые, достаточно примитивные образцы таких устройств появились еще в 1943 году. Оно использовалось только на карабинах 98к, самозарядных винтовках Gew 41 (W/M), Gew 43 и других винтовках.
Рис. 7. Приспособление для стрельбы из винтовок из-за укрытий (вид справа): 1 — приклад; 2 — корпус; 3 — крышка для крепления приклада винтовки; цепочка спускового механизма; 5 — перископ; 6 — крышка для крепления перископа. В 1943 г. на вооружении германской армии было принято специальное приспособление для стрельбы из винтовок из-за укрытий. Согласно немецкому описанию, приспособление применялось для стрельбы из немецкой винтовки Маузера обр. 1898 г., самозарядной винтовки обр. 1941 г. и из других винтовок.
Рис. 8. Приспособление для стрельбы из винтовок из-за укрытий с самозарядной винтовкой обр. 1941 г. G 41 (W) (вид справа и слева).
Приспособление состоит из трех основных частей — приклада, корпуса и перископа. Деревянный приклад обычного винтовочного типа крепится в нижней части корпуса приспособления двумя винтами с барашками и может откидываться вниз. На заднем крепежном винте приклада монтируется спусковой крючок, который с помощью спускового рычага и металлической цепочки соединяется со спусковым механизмом винтовки (петля цепочки надевается на спусковой крючок).
Корпус изготовлен из листового листа железа способом штамповки и сварки. В его верхней части, между боковыми стенками, установлена опорная планка для фиксации приклада винтовки. Планка закрепляется на опорном винте, а спереди накладывается на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивается до отказа при помощи барашка.
Сверху корпуса на шарнире крепится крышка с двумя винтовыми наметками. Крышка служит для прочной фиксации приклада винтовки в гнезде. На внутренней стороне крышки имеются упоры, которые при помощи двух зажимных винтов прижимают приклад к опорной планке корпуса. Помещающийся сзади крышки винт с барашком амортизирует отдачу оружия.
Простой цилиндрический перископ с зеркальными линзами крепится с помощью прижимной крышки к задней стенке корпуса. На корпусе имеется регулировочное устройство для выверки положения перископа относительно винтовки.
При установки оружия в приспособление требуется вставить в свои гнезда винты опорной планки и установочного рычага. Затем необходимо открыть крышку, вставить в нее приклад винтовки, отрегулировать положение опорной планки соответственно форме ложи и затянуть барашки. После закрепления наметками крышки затягиваются зажимные винты. Цепочка протягивается к спусковому крючку винтовки и регулируется по длине соответственно его положению в натянутом состоянии, без провисания. После этого устанавливается перископ и проверяется его выверка. Оружие заряжается и ставится в боевое положение, а после размещения всей системы в укрытии включается предохранитель.
В разное время выпускались различные образцы этих приспособлений, отличавшиеся в основном качеством изготовления перископа и другими мелкими изменениями. Вес устройства без винтовки составлял 5,6 кг. Таким образом, общая масса приспособления с установленным карабином 98к достигала 9,5 килограммов, а с самозарядной винтовкой Gew 41 — около 10,4 кг. Длина — 480 мм (с учетом длины оружия общая длина составляла порядка полутора метров), высота — 290 мм, ширина — 130 мм. Из-за сильного смещения центра тяжести вперед огонь с использованием описанного устройства можно было вести только с упора.
Значительно менее сложная и более компактная система появилась несколько позже. Это приспособление (Vorsatz J) представляло собой небольшую ствольную насадку с изгибом под утлом 32 градуса, снабженную козырьком с несколькими зеркальными линзами. Насадку надевали на дульную часть автоматов MPi 43/StG 44. Насадка снабжалась мушкой и специальной перископическо-зеркальной системой линз — линия прицеливания, проходя через секторный прицел и основную мушку оружия, преломлялась в линзах и отклонялась вниз, параллельно изгибу насадки.
Рис. 9. Насадка для стрельбы из укрытия для автомата MPi 43.
Прицел обеспечивал достаточно высокую точность ведения огня: серия одиночных выстрелов ложилась в круг диаметром 35 см на дистанции 100 метров. Указанное приспособление применялось в конце войны специально для ведения уличных боев — с августа 1944 года было произведено около 10 тысяч этих агрегатов. Существовал вариант с кривизной ствола 45 градусов.
Второй образец, названный Vorsatz Р, отличался еще большим углом кривизны насадки — 90 градусов. Последняя укреплялась в специальной муфте, смонтированной на корпусе танка или бронемашины и использовалась для простреливания мертвого пространства. Муфта обеспечивала возможность ведения кругового обстрела. Основным недостатком этих оригинальных приспособлений была низкая живучесть: насадки выдерживали порядка 250 выстрелов (живучесть уменьшалась пропорционально увеличению угла кривизны ствола).
Поделитесь на страничкеСледующая глава >
history.wikireading.ru
Советское и немецкое стрелковое оружие времен 2-й мировой
..на иллюстрациях от Osprey Publishing
Пистолет-пулемет Шпагина (ППШ) (иллюстратор: Steve Noon)
ППШ-41 — Советские солдаты в ходе уличных боев в Сталинграде, декабрь 1942 года
ППШ-42 — Белорусские партизаны в лесу, весна 1944 года
ППШ-42 — Солдаты Вьетнамской народной армии во время битве при Дьенбьенфу, апрель 1954 года
Пистолет-пулемет MP 40 (иллюстратор Johnny Shumate)
MP 40 — Немецкие парашютисты на острове Крит, май 1941 года
MP 40 и MP 41 — Солдаты войск СС в ходе подавления восстания в Варшаве, август 1944 года
MP 40 — Война в Югославии, 1990-е годы
Пулемет MG 34/42 (иллюстратор Ramiro Bujeiro)
MG 34 — Солдаты немецкого Вермахта под Москвой, декабрь 1941 года
MG 42 — Солдаты войск СС в ходе боевых действий на территории города Аахена (Западная Германия), октябрь 1944 года
MG 3 (современная модификация MG 42) — Солдаты армии ФРГ из состава международных сил содействия безопасности на территории Афганистана, 2010 год
Немецкие автоматические винтовки (иллюстратор Ramiro Bujeiro)
FG 42 — Немецкие парашютисты в ходе боевых действий на территории Италии, осень 1943 года
Gew 43 — Солдаты войск СС на боевой позиции на советско-германском фронте, лето 1944 года
StG 44 — Солдаты войск СС в ходе боевых действий на советско-германском фронте, март 1945 года
Панцерфауст и панцершрек (иллюстратор Johnny Shumate)
Панцерфауст Pzf-30 — Солдаты немецкого Вермахта против советских легких танков Т-70, осень 1943 года
Панцерфауст и панцершрек — Солдаты войск СС на боевой позиции, весна 1945 года
спасибо
feldgrau.info
Трофейное стрелковое оружие на вооружении Вермахта (часть 2)
Продолжение материала http://camoblood.ru/trofejnoe-strelkovoe-oruzhie-v-vermahte-chast-1/
Трофейный пулемет Мадсен на вооружении вермахта.
Трофейный французский зенитный пулемет Дарна на катере Кригсмарине
Немецкий танкист осваивает трофейное польское ПТР «Karabin przeciwpancerny wz.35»
Немецкие солдаты со старым добрым пулеметом Льюиса.Трофейные «Льюисы» были приняты на вооружение Вермахта и получили обозначение MG 137(e).
Трофейный советский пулемет ДШК и его новые хозяева.
Солдаты Вермахта устанавливают диоптрический прицел на трофейный французский пулемет Гочкисса обр.1914 года
Эти солдаты явно довольны трофеем — французским пулеметом «MAC M1924/29».В вермахте использовался под обозначением MG 116(f).
Трофейный французский пулемет «Hotchkiss Mle 1914» на вооружении немецкой армии.
Немецкий взвод,вооруженный трофейными австрийскими винтовками Манлихера.
Немецкий солдат у наследия Первой Мировой — трофейного французского пулемета «Hotchkiss Mle.1914».Пулемет установлен на подходящий столб и используется для зенитной стрельбы.
Немецкий пулеметчик с трофейным чешским пулеметом ZB vz.30.
Солдаты Вермахта изучают трофейный британский станковый пулемет Виккерс.
Немецкие солдаты с трофейным пулеметом Льюиса.
Трофейный советский пулемет ДП-27 в руках гитлеровского солдата.
Немецкая пулеметная команда с трофейными русскими пулеметами ДП-27
Занятия по сборке/разборке трофейного чешского пулемета ZB-26.
Немецкий солдат у трофейного французского пулемета Гочкисса обр.1914 года,установленного на стойку для зенитной стрельбы.
Трофейный норвежский пулемет Colt M/29,используемый в качестве зенитного на катере Кригсмарине.
Немецкие солдаты с захваченным во время Польской кампании пулеметом Шоша ( Fusil-Mitrailleur Chauchat Mle 1915 CSRG).Что удивительно — трофейные Шоша были официально приняты на вооружение Вермахта под наименованием MG-156(f).
Солдаты немецкой армии,вооруженные трофейным советским ППШ.
Расчет противотанкового орудия РАК-35,вооруженный трофейными советскими пистолет-пулеметами ППД.
Немецкие солдаты на стрельбище с трофейным датским пулеметом Мадсена.
Продолжение следует…
Подборку составил Глущенко В А.Все материалы взяты из открытых источников
