МПЛ на сварке до 1938 года?...

        Раскапывая непаханные поля интернета иногда даже и не догадываешься что можешь раскопать и что с этим делать... Вот и сейчас, ища какие-нибудь упоминания в документах периода до Великой Отечественной войны о шанцевом инструменте, выкопал на одном из полей один любопытный документ. Я сократил все пункты, кроме интересующего п.17:

Сводка важнейших показаний арестованных управлениями НКВД СССР за 20 апреля 1938 г.

25 апреля 1938 г.

СЕКРЕТАРЮ ЦК ВКП(б) тов. СТАЛИНУ

Направляю сводку важнейших показаний арестованных Управлениями НКВД СССР за 20 апреля 1938 года.

Народный комиссар внутренних дел СССР Народный комиссар государственной безопасности (ЕЖОВ)

Совершенно секретно

ПЕРВОЕ УПРАВЛЕНИЕ

По 5-му ОТДЕЛУ

1. КАДАЦКИЙ-РУДНЕВ И.H., бывший командующий Амурской военной флотилией. Допрашивал: ПЕТРОВ.
2. ПОКУС Я.З., бывший заместитель командующего ОКДВА. Допрашивал: ЛОРКИШ.
3. КУЧИНСКИЙ Д.А., бывш. начальник Академии Генерального штаба РККА, комдив командующего ОКДВА. Допрашивал: ИВАНОВ.
4. ШУМОВИЧ H.A., бывш. инструктор штаба МНРА, полковник. Допрашивал: СОЛОВЬЕВ.

5. БЕРГСТРЕМ В.К., бывш. начальник морской авиации. Допрашивал: МНЕВ.
6. РЯЗАНОВ В.И., бывш. начальник морской авиации. Допрашивал: ПОЛИЩУК.
7.  ПОЛЯЕВ, бывш. начальник отдела кадров ВВС РККА. Допрашивали: ИВКЕР, ЛЕНЕВ.
8.  ГРУШЕЦКИЙ В.Ф., бывш. нач. Краснознаменных химических курсов усовершенств. начсостава РККА, комдив. Допрашивал: ЮХИМОВИЧ.
9.  ЛУВЕНСКИЙ Л.И., бывш. нач. отделения отдела морского берегового строительства Управления морских сил РККА. Допрашивал: МНЕВ.
10. ДЫБЕНКО П.Е., бывший командующий Ленинградским военным округом. Допрашивали: ЯМНИЦКИЙ, КАЗАКЕВИЧ.
11. КУЙБЫШЕВ, бывш. командующий войсками Закавказского военного округа. Допрашивали: АГАС, ОРЕШНИКОВ.
12. ВЕРХОВСКИЙ А.И., быв. военный министр при временном правительстве. До ареста преподаватель Академии Генштаба. Допрашивал: ЛОРКИШ.
13.  КОЗЛОВСКИЙ, бывший армейский инспектор артиллерии РККА, комбриг. Допрашивал: ПЕТЕРС.
14.  ЛЕБЕДЕВ А.И., инструктор по монтажу бензоустановок Военбензостроя ВСУ РККА. Допрашивали: ДРОЗДОВ, ТЕПЛИЦЫН.
15.  ТВЕРСКОЙ М.Н.,
артиллерийский инженер Военной академии моторизации и механизации РККА, военинженер 2-го ранга. Допрашивал: СОЛОВЬЕВ.
16.  ЛЕНГОЛЬД H.A., бывш. офицер. До ареста начальник станции Мосавтотранса. Допрашивал: ПЕТЕРС.
17. ТИМОНОВ Г.Н., бывш. нач. отделения Инженерного управления РККА, военинженер 1 ранга. Допрашивали: ЕЛИСАВЕТСКИЙ, СИЛИНЦЕВ.
Ранее сознавшийся в том, что он является участником антисоветского военного заговора и агентом чехословацкой разведки, ТИМОНОВ показал:
Будучи завербован в антисоветский военный заговор в октябре 1935 года бывш. начальником отдела Инженерного управления РККА ЛЕНСКИМ (арестован), по его заданию проводил подрывную вредительскую работу в деле снабжения РККА мастерским и шанцевым инструментом.
ТИМОНОВ с вредительской целью аннулировал договоренность с рядом заводов на поставку комплектного мастерского инструмента и дал указание, чтобы мастерской инструмент для РККА заготавливался исключительно россыпью, заказы и заготовка шанцевого инструмента производилась раскомплектовано: лопаты заказывались в одном месте, черенья в другом, шурупы в третьем.

Вместе с тем им было указано, что заказы давать на малонужный неходовой инструмент, отживший и несовершенный, например, вместо канадских топоров и канадских пил, американских рубанков и др. (новинки полевой инструментальной техники) заказывал плотничный инструмент старого образца, что значительно снижало успех полевых саперных работ в боевой подготовке частей.

По шанцевому инструменту заказывал лопаты саперные и пехотные заклепочного образца времен русско-японской войны, а не сварные, что весьма снизило их качество и совершенно не соответствовало новейшему производству, лопаты получались тяжелыми и малопроизводительными, значительно более дорогими. Для заточки инструмента заказывал почти негодные старые точила корытного типа, в то время как должны были быть заказаны механизированные переносные усовершенствованные точила.

Отменил приемку колючей проволоки военпредами, в результате чего колючая проволока сдавалась плохого качества и, когда это было обнаружено, заводы к ответственности не привлек и дело замял. В итоге за 1935—1936 г.г. изготовлено 3000—3500 тонн малогодной колючей проволоки, тупой и малоранящей. С 1933 до 1937 г. совместно с Главметизом тормозил и срывал производство новой, т.н. автоматного типа колючей проволоки вместо станочного типа и задержал переход промышленности на изготовление новейшего типа колючей проволоки.

Такую же вредительскую работу проводили названные им участники антисоветского заговора — работники Инженерного управления РККА СМЫСЛОВ, БЕЗЛЕНКИН, военпред ЛОБЗИНЕВ и работники Главметиза ШАРФА (арестован) и ДАВЫДОВ (не арестован).

Начальник Секретариата НКВД ССССР[3] ст. майор госуд. безопасности (ШАПИРО)

[1] Так в источнике.
[2] Уточнение составителя сборника документов - В. Хаустова.
[3] Так в источнике.

Если верить этому пункту обвинения "По шанцевому инструменту заказывал лопаты саперные и пехотные заклепочного образца времен русско-японской войны, а не сварные, что весьма снизило их качество и совершенно не соответствовало новейшему производству, лопаты получались тяжелыми и малопроизводительными, значительно более дорогими", то получается, что отечественные сварные МПЛ и СП должны встречаться с клеймами 30-х годов. А после 1938 года и таких заявлений клёпанных лопат в производстве вообще не должно было бы быть (о какая связочка из одного глагола получилась - могуч русский язык). Однако, видимо, не настолько всесильно было в то время НКВД, если Завод им Коминтерна продолжил делать свои клёпанные лопатки до тех пор, пока немцы не подошли к Днепропетровску.


Пока оборудование лопаточного цеха с КОМИНТЕРНА перевозили в далёкий от фронта Невья-Шайтанск, выпуск МПЛ клёпанной конструкции продолжили до 1942 года Горьковский и Омутнинский металлургические заводы.

По крайней мере в 1941 году делал такие лопатки и Воткинский завод, а также пока неизвестный мне с интересным клеймом (или остатком клейма). Но всех переплюнул Пожвинский завод, на котором, не боясь обвинений во вредительстве клепали лопатки и в 1943 году.

       Вот на счёт "значительно более дорогими" наверное можно согласиться, т.к. всё таки сверление отверстий под заклёпки, осаживание лотка с тяжем, нагрев заклёпок, сама клёпка - процесс более сложный и дорогой, чем контактная сварка. Но вот от утверждения, что непереход с клёпок на сварку привёл к тому, что это " весьма снизило их качество и совершенно не соответствовало новейшему производству, лопаты получались тяжелыми и малопроизводительными

"... От чувствую, что тут сэр Жаб просто подскочил бы 🙂
       Да что тут говорить, я и сам то произнёс несколько нехороших слов в адрес больших специалистов-производственников товарищей Елисоветского и Силинцева. Тяжёлыми? Плюс вес головок и расклёпанных частей заклёпок (тело заклёпки заменяет выбранный в отверстии под неё металл, если уж совсем точно-то). Итак, кому ещё интересно, массы лопаток, которые были или сейчас есть у меня в коллекции (устал бороться с ЖЖ, пытаясь вставить нормальную Вордовскую таблицу, посему пришлось перевести в jpg и сильно пожать)...

Видно, что в среднем, если не брать "отрывы", масса сварных лопаток от массы клёпанных отличается не так уж и сильно... Вот с цельноштампованными разница немного заметнее, но и тут есть свои тяжеловесы. К примеру, лопатка Завода Электростать с массой в 1 кг и ещё 155 гр при толщине лотка 3,4 мм. Есть и наоборот очень лёгкая, с тем же клеймом "СЭ", массой всего 576 гр, при толщине лотка всего 1,2 мм, но ей копать боязно - жестяная она, только для песка...
       На счёт малопроизводительности вообще не понятно. С чего это клёпанные были "малопроизводительными"? В копке разницы при одинаковых размерах и не заметишь, а вот если порубить дерево для нужд каких-нить, так более тяжелая лопатка справляется с этим лучше. Сам имел опыт рубки "ушастой", а потом КОМИНТЕРНом. Ну небо и земля просто...
     По поводу "весьма снизило их качество" клёпанные лопатки в своей подавляющей массе, а особенно довоенного производства, выполнены аккуратнее, чем на контактной сварке. Хотя есть у меня пара лопат на контактной сварке, которые сделаны очень аккуратно. Как-то была такая мысль, но сейчас она стала более весомой, а не довоенное ли это какое-нибудь экспериментальное производство? Ну как бы немцы вона сваривают вовсю, а мы чего сидим? Вот одна из таких МПЛ:


         По размерам - чистой воды КОМИНТЕРН, но, к огромному сожалению, без каких-либо клейм. И ещё. На этой лопатке, в отличие от прочих, 7 точек сварки...

         Возвращаясь к вопросу о годе начала производства МПЛ на контактной сварке вместо заклёпок, а вот МПЛ на контактной сварке с клеймами у меня самые ранние только 1941 года от заводов Уралэлектроаппарат и Нытвенский металлургический завод.

          Вопрос 1. У кого есть МПЛ на контактной сварке вместо заклёпок с клеймом ранее 1941 года?
          Вопрос 2. В каком году немцы начали применять контактную сварку? Не могли ли органы в каком-нибудь ином процессе обвинить кого-нибудь во вредительстве, связанном с "использованием крайне ненадёжной вредительской буржуазной технологии контактной сварки, вместо надёжных, проверенных ещё с Русско-японской войны заклёпок", в связи с чем производство клёпанных лопаток после 1938 года всё таки продолжилось?
          Вопрос 3. Прочитав это "лопаты заказывались в одном месте, черенья в другом, шурупы в третьем", подумал было, что речь идёт о МПЛ с цельноштампованным лотком, но как то до 1942 года далеко, вроде... или нет?



ra85733.livejournal.com

Война с точки зрения пехотной лопатки. Часть-4: zhab — LiveJournal

К большому сожалению, период Великой Отечественной войны не особенно балует нас фотодокументами. Отчасти это объясняется режимом секретности, отчасти тем, что количество фотоаппаратов в Красной Армии было значительно меньше, чем у наших союзников и противников. Тем ценнее кадры, которые мне удалось разыскать.

Малая пехотная лопатка во Второй Мировой войне была так же востребована и необходима, как и во всех предыдущих войнах. Отношение солдат к лопате хорошо отражено в высказывании: «Солдат может бросить все, кроме лопатки, ложки и котелка».
Ещё про тёплое отношение фронтовиков к лопатке можно прочитать здесь: http://zhab.livejournal.com/208006.html

22 июня 1941 года вермахт пересек границу СССР. Для нашей страны началась Великая Отечественная война.

Одним из первых ударов вермахта было направление Белосток – Минск. Вот как описывает начало войны Михаил Аношкин в своей замечательной автобиографической повести «Прорыв», где по сюжету бойцы, чудом уцелевшего в первые дни войны батальона, попавшие в окружение под Белостоком, с боями прорываются к линии фронта.

« –Товарищ лейтенант, сколько натикало на ваших золотых?
Самусь поднял к глазам руку с часами:
– Ровно четыре.
И неведомая могучая сила словно только и ждала этих слов, произнесенных звонким голосом лейтенанта Самуся. А когда они были произнесены, она у самой границы дала знать о себе таким грохотом, что задрожала земля на пригорке, на котором окапывался батальон Анжерова. Громовой шквал, обрушившийся на землю, встревожил всех. Разговоры смолкли. Остроносое лицо лейтенанта вытянулось. Левое веко глубже надвинулось на глаз, и сквозь щелку напряженно поблескивал острый зрачок. Андреев тер шею, а Игонин закусил губу, напряженно вглядываясь на запад. Он будто хотел разгадать загадку, которую ему сейчас подкинули. Загадка с подвохом, хитрая, разгадывать надо с умом, чтоб не опростоволоситься.
За первым шквалом последовал второй, третий.
– Склад боеприпасов? На воздух, а? — высказался первым Семен Тюрин, маленький воронежец.

Утробный, все заполняющий гул наполнил воздух. Севернее места, где расположился батальон, из-за кромки леса вынырнул самолет, за ним другой. Целая стая. Она плыла высоко. Теперь ни у кого не оставалось сомнений, что спешили вражьи самолеты на восток не с визитом вежливости. Семен Тюрин больше уже не оглядывался на товарищей, понял — война».

1941 год самый страшный и трудный год войны. Год огромных людских потерь, год полного превосходства и победного марша вермахта. Но несмотря на растерянность, царившую в первые дни войны, Красная армия стояла насмерть.

Труд пулемётчика на войне один из самых опасных. Именно их стараются выбить в первую очередь. Именно на них сосредоточен минометно-артиллерийский огонь и прицельный огонь снайперов.
«Быть на передовой пулемётчиком это значит, что ты находишься всего в четырех шагах от смерти, ведь мы были мишенью номер один для противника», – вспоминает Александр Николаевич Рекеев, ветеран Великой Отечественной, пулемётчик. Спасение было одно: зарыться в землю.

Погибший советский солдат в индивидуальном окопе. Связки гранат, винтовка, лопатка. Солдат был готов ко всему: от танковой атаки до рукопашной схватки.

Благодаря людям, девиз которых был: «Умираю, но не сдаюсь», Армия своим жестким сопротивлением выиграла самое главное – время. Время, за которое страна успела перейти на военные рельсы.

В тылу повсеместно организовывались мобилизационные пункты и пункты обучения новобранцев.

Подпись под фото: «Бойцы военно-учебного пункта Выборгского района, где комиссаром товарищ Шеретнев, на тактических занятиях по рукопашному бою. 5 июня 1942 г. Ленинград. Автор съемки Коновалов Георгий Федорович».
Обратите внимание на очень интересный, явно не стандартный, пятиугольный штык. Похоже, эти лопатки производились в артелях, которые часто делали инструменты «холодным способом», конечно, не выдерживая размеры, но массово, чтобы хоть как-то вооружить ополченцев.

Мне доводилось держать в руках такую лопатку, сделанную в блокадном Ленинграде. Голодные, еле живые люди стояли у станков, из последних сил помогая фронту. И как знать, сколько солдатских жизней спасла эта маленькая, далекая от идеала лопатка.

Еще несколько фотографий пункта военного всеобуча.
Бойцы подразделения всевобуча изучают отражение штыкового укола малой саперной
лопатой во время занятий на пункте Всевобуча Молотовского р-на г. Тбилиси 1942 г. Место съемки: Грузия. Автор съемки Столяров. источник: http://victory.rusarchives.ru/…
А вот тут лопатки стандартного заводского исполнения. Скорее всего, «коминтерны», так как ясно видны заклепки и обжимные кольца.

Очень ценная для меня фотография, которая реально показывает, как учили отбивать винтовочный укол.

Занятия бойцов всевобуча Кагановичского района Ярославской области
1944 г. Место съемки: Ярославская область
Автор съемки: Королев М.
На этом фото лопатка с цельноштампованной тулейкой на двух шурупах.

Если кому-нибудь интересно, пишите, и я в специальном посту прокомментирую данные фото с точки зрения инструктора по рукопашному бою.

Подготовленные бойцы формировались в маршевые роты и к фронту тянулись бесконечные колонны.
На следующем снимке хорошо виден способ переноски малой пехотной лопаты. У бойцов пятиугольные лопатки в брезентовых и матерчатых получехлах. Но несут они их по-разному. Один боец несет лопатку штатно, на ремне, а другой – в ранце.
Переходы были долгими, зачастую несколько десятков километров. По раскисшим, грязным дорогам, изрытыми воронками. Усталые, измотанные люди засыпали на ходу. При такой нагрузке командиры совершенно не обращали внимания на то, кто и как несет свой груз. Главное, чтобы солдаты дошли до места дислокации. А там, вместо отдыха, опять надо было зарываться в землю.

О фронтовых дорогах в 1945 году Л. И. Ошанином и А. Г. Новиковым написана удивительная песня -раздумье: «Эх, дороги». Историю появления песни можно почитать здесь: http://muzruk.info/?p=884

Иногда на фронт отправлялись прямо с парада.

Военный парад на Красной площади. На фото военнослужащие с самозарядными винтовками Токарева образца 1940 года CВТ-40. К винтовкам примкнуты клинковые однодольные штыки.
У солдат прямоугольные малые пехотные лопаты в брезентовых чехлах закрытого типа на деревянной бобышке или на пуговице.

Кстати, чехлы во время войны были самые разные. Очень часто использовались матерчатые эрзац-чехлы для пятиугольных или прямоугольных лопат. Это позволяло экономить материал и время на производство чехла.

Фото бойца с прямоугольной лопаткой в эрзац-чехле.

Подпись под фото: «Советские солдаты отдыхают во время передышки между боями. Авторское название фотографии — Затишье на переднем крае. 1942 год».

Прямоугольные лопатки Русской императорской армии в получехле. Просматривается оригинальная рукоятка, немного стесанная по бокам.

Вполне вероятно, это могла быть лопатка либо К.Ш., либо Шодуаръ и т.п.. Такая рукоятка, с плоским профилем, позволяла более удобно ориентировать плоскость штыка при рубке, что было актуально и во время рукопашной, и во время плотницких работ, где лопатка заменяла топорик.

Бойцы, поднимающиеся в атаку. Опять-таки прямоугольная лопатка царской армии в полностью закрытом брезентовом чехле.

Ну и конечно, тяжелый солдатский труд, где шанцевый инструмент был главным героем.

Рытье индивидуальных окопов. Московская битва. 1941 г.

1942 год. 1942 год. Советские сапёры-гвардейцы возводят переправу.

Возведение переправы.
Снимок интересен тем, что у бойца явно трофейная немецкая лопатка в прямоугольном чехле-рамке.

1943 год, усталые бойцы спят после оборудования огневой позиции.

Пулемётный расчет
У бойца лопатка с цельноштампованной тулейкой и в эрзац-чехле

Снимок конечно постановочный, но очень выразительный.
Подпись под снимком: «Гвардии младший сержант Георгий Ноздрунов, награжденный орденом Красная Звезда и медалью "За отвагу", производит самоокапывание на новом рубеже.
Ленинград, автор съемки Тарасевич Всеволод Сергеевич».

Советские бойцы в атаке

Вот замечательная фотография:
«Лейтенант А.А. Гуйвик (второй слева) и сослуживцы изучают карту перед маршем. Район реки Нейсе. Альбом А.А. Гуйвика».
Честно говоря, карты на снимке я не увидел. Но вот то, что офицер отмеряет расстояние по лопатке, используя ее стандартные размеры, совершенно ясно. Кстати, скорее всего лопатка трофейная

Ну и завершает первую часть поста фото:
«Груда советских трофеев — символ разгрома гитлеровской Германии. Винтовки, пистолет-пулеметы MP-40, пулемет, награды и знамена».
В центре с немецкой складной лопаткой перекрещен штандарт дивизии СС «Лейбштандарт СС Адольфа Гитлера».

Продолжение следует.

Предыдущие части:

Война с точки зрения малой пехотной лопаты. Часть 1 http://zhab.livejournal.com/658635.html
Война с точки зрения малой пехотной лопаты. Часть 2 http://zhab.livejournal.com/658336.html
Война с точки зрения малой пехотной лопаты. Часть 3 http://zhab.livejournal.com/657946.html
Война с точки зрения малой пехотной лопаты. Часть 4 http://zhab.livejournal.com/657406.html

Источники:
Михаил Аношкин «Прорыв» «Особое задание». - М.: Воениздат, 1970.

Использовались фотографии из альбомов
War in pictures
Pictureshistory.blogspot.com
http://victory.rusarchives.ru/
www.waralbum.ru
www.photoarchive.spb.ru
фото лопатки К.Ш. из личной коллекции

сэр Zhab.

zhab.livejournal.com

Немецкая саперная лопатка - Амуниция и снаряжение



  Военнослужащие германской армии использовали несколько разных типов саперных лопаток (Spaten). Широко применялись и трофейные лопатки, в том числе и польские, которые представляли собой копию немецкой лопатки, но с пятигранным лезвием. Носили саперную лопатку сзади на левом бедре, в специальном кожаном чехле, подвешивая к поясному ремню. В боевых условиях лопатку часто носили несколько иным образом - ее просто засовывали за поясной ремень. В условиях непрерывного возникновения непредвиденных ситуаций такой способ был явно наиболее удобен, например, при окапывании под огнем противника или в рукопашном бою (в качестве холодного оружия).



Малая саперная лопатка (kleines Schanzzeug)

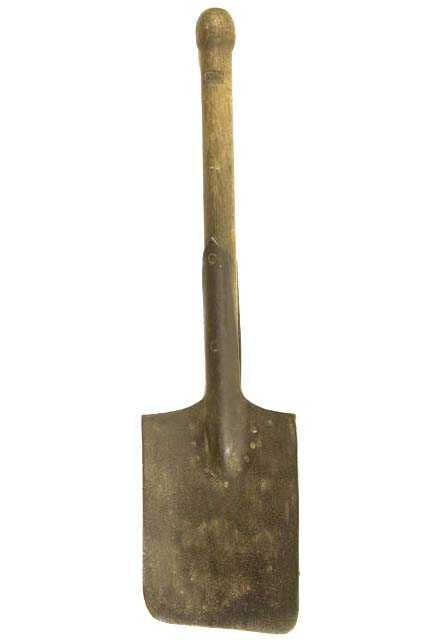

  Малая саперная лопатка (kleines Schanzzeug), начиная с 90-х годов XIX столетия, не претерпела каких либо значительных конструктивных изменений, т.е. по-прежнему изготовлялась лопатка образца 93 года. Она имела прямоугольное лезвие и короткую деревянную рукоятку. Лезвие лопатки окрашивали в черный, бежевый (для Северной Африки) или песочный цвет, рукоятку оставляли неокрашенной. Общая длина лопатки равнялась 53 см, вес лопатки (без чехла) составлял примерно 750 грамм, с чехлом - почти 1100 грамм. Австрийская саперная лопатка (Spaten fur Infanterie) использовалась в частях Австрийской федеральной армии, которая в 1938 году вошла в состав Вермахта. По конструкции австрийская лопатка также напоминала немецкую, но как и польская имела пятиконечное лезвие. Чехол к этой лопатке изготавливался из светло-коричневой кожи, и как чехлы германского производства имел "открытый" и "закрытый" варианты.

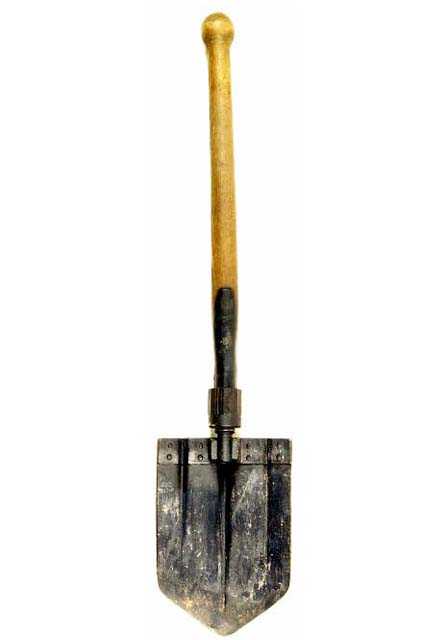

Складная саперная лопатка (Klappspaten)


 Складная саперная лопатка (Klappspaten) появилась в 1938 году и представляла собой абсолютно новую конструкцию, боевые части германской армии начали получать такой тип лопатки лишь после начала войны. Новый образец имел более широкое лезвие, и, соответственно, удлиненный черенок. Немцам удалось получить значительно более удобный в использовании инструмент, применив несложную (но по тем временам вполне новаторскую) шарнирную конструкцию в месте соединения черенка и лезвия лопатки. В результате, черенок мог фиксироваться под углом в 90 градусов к лезвию, в таком виде лопатку было очень удобно использовать для выгребания грунта. Жесткая фиксация черенка, в том или ином положении по отношению к лезвию, обеспечивалась бакелитовым кольцом с внутренней резьбой. В походном (сложенном) виде такая лопатка имела длину около 50 см, в рабочем - 70 см. Лезвие складной саперной лопатки было изготовлено из более тонкого листа металла, нежели лезвие у нескладного варианта, в связи с этим оно имело три "ребра" жесткости. Окраска для лопатки такого типа была стандартной: лезвие и фиксирующее кольцо покрывали черной краской, для частей в Северной Африке - бежевый или песочные цвета. Преимущества в использовании лопаты такой конструкции были вполне очевидны, и уже в 1943 году солдаты американской армии начали получать свою малую саперную лопатку - точную копию немецкого образца.
 Лезвия саперных лопаток всех типов, использовавшихся в германской армии, очень часто имеют "вбитое" клеймо с указанием логотипа изготовителя и года изготовления. Точное количество всех производителей шанцевого инструмента для нужд Третьего Рейха не известно (если судить по клеймам, их было достаточно), кроме того, маркировки на лопатках, как правило, не представляют интереса для коллекционеров.

Чехлы саперных лопаток

Несколько подробнее о чехлах. Первоначально чехол для саперной лопатки (Tasche fur kleines Schanzzeug) представлял собой кусок кожи, повторяющий очертания лезвия лопатки, к которому по краю была пришита кожаная "рамка", закрывающая рабочую и боковые кромки лезвия (коллекционеры иногда называют его "чехлом с закрытым задником"). Сверху к чехлу пришивались две петли, при помощи которых лопатку подвешивали к поясному ремню. К правой кромке такого чехла был пришит ремешок, застегивающийся на пряжку на левой кромке. Когда лезвие вставляли в чехол, ремешок обвивали вокруг черенка лопатки. В дальнейшем появился и другой вариант чехла: "с открытым задником", т.е. состоящий как бы из двух "рамок" - "рамочный чехол". Такой чехол также можно было использовать и для ношения и складной саперной лопатки. До середины 30-х годов ХХ века чехлы изготавливали из коричневой кожи, а во второй половине 30-х - преимущественно из черной. С апреля 1938 года их стали шить только из черной кожи, но фиксирующий ремешок и петли для подвешивания на ремень часто делали из неокрашенной кожи. К концу войны для производства чехлов стали использовать черный или темно-коричневый пресс-штофф (Press-Stoff - дословно "прессованный материал"), представлявший собой эрзац-кожу, но ремешок и петли по-прежнему делали из натуральной кожи. В Северной Африке в основном использовали лопатки с матерчатыми "закрытыми" чехлами зеленовато-желтого цвета. Штык-нож, в некоторых случаях, носили, подвешивая к поясному ремню между петлями чехла, в то время как фиксирующий ремешок закреплял ножны штыка на черенке лопатки. Однако подобным способом пользовались далеко не всегда, например, в полевых условиях штык-нож просто подвешивали на поясной ремень. Чехол для складной саперной лопатки (Tasche fur Klappspaten) первые годы шили из натуральной кожи (Leder) и дерматина (Kunstleder), ближе к концу войны стали массово выпускаться чехлы из пресс-штоффа. В чехол складная лопатка вставлялась сверху и фиксировалась широким кожаным ремнем, который закрывался на кнопку поперечного ремня. Боковые кромки "рамки", помимо прошивки, имели по четыре заклепки с каждой стороны. Рабочая кромка лезвия входила и закрывалась специальным металлическим "уголком", приклепанным в нижней части чехла. К концу войны чехлы для складных лопаток очень часто имели закрытый задник, и, вместо полной "рамки" - узкие, проклепанные боковые кромки. Такой образец закрывался на узкий ремешок, пристегивающийся к кнопке поперечного ремня, соединяющего боковые кромки. Сзади к чехлу пришивали широкую кожаную петлю, через которую пропускался поясной ремень. Петля для фиксации штык-ножа находилась на нижней кромке задника слева. До сих пор неизвестно, изготовлялся ли матерчатый чехол для складной саперной лопатки, однако вероятность его существования исключать нельзя.












xn--80aaxgqbdi.xn--p1ai

Лопатка Горьковского металлургического завода 1942 года, переходного типа

На днях стал обладателем интересной лопатки Горьковского металлургического завода. Интересна она тем, что является переходным вариантом от клепаной пятиугольной классики, выпускаемой на ГМЗ и прочих заводах до 1942 года включительно, и малыми пехотными лопатами цельнометаллической конструкции, штампуемыми из одной заготовки.

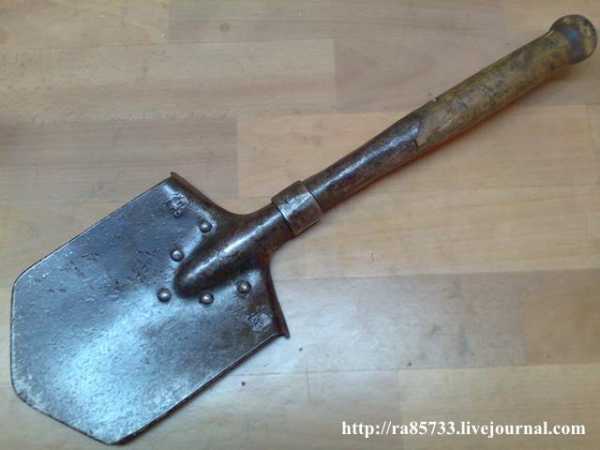

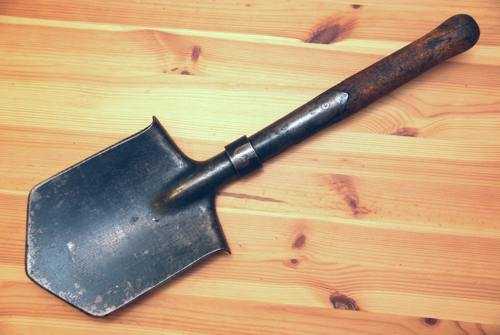

Вот такая клёпанная пятиуголочка горьковского завода, сделанная, судя по не совсем ровной сборке и подгонки тяжей с обжимным кольцом к черенку, каким-то пацаном, занявшим место ушедшего на фронт мужика, в далёком 1942 году, есть у меня в коллекции.

Эта лопатка тоже не простая, но сегодня не о ней, а о её младшей сестре. А вот и она.


Обратная сторона

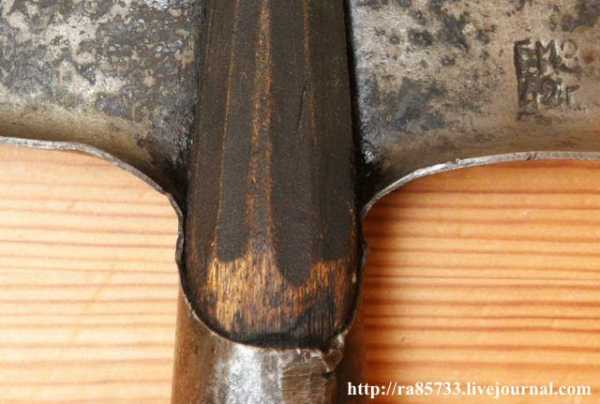

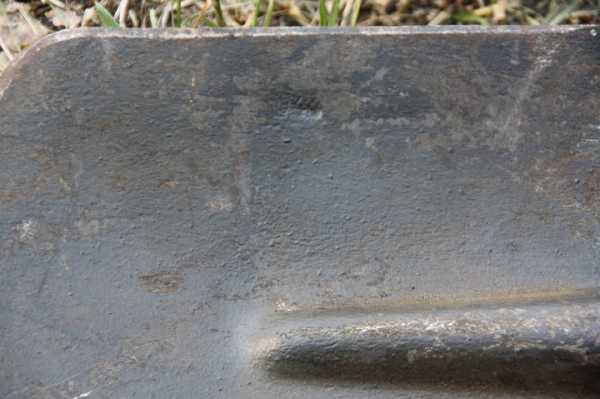

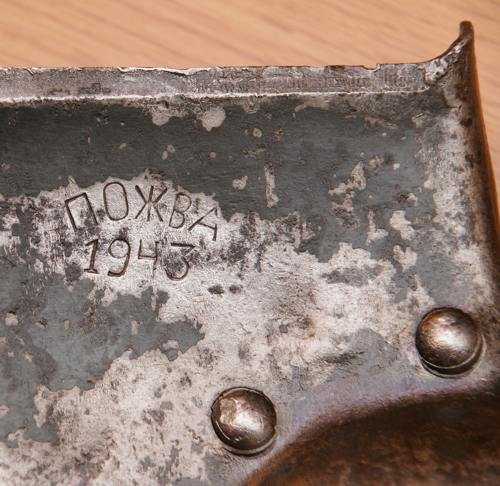

Клеймо

Данная лопатка изготовлена в 1942 году уже из одной заготовки, но её размеры и форма ещё не совсем соответствуют принятому позже ГОСТ 2711-44 «ЛОПАТЫ ПЕХОТНЫЕ И САПЕРНЫЕ (цельноштампованные)». За возможность познакомиться с этим интересным документом хочу отдельно поблагодарить raymond-babbitt. Вот некоторые отличия от МПЛ, выпускаемых по вышеуказанному государственному стандарту. Когда я очистил лопатку от гудрона и, чтобы вычистить остатки консерванта, хотел выбить черенок… А вот не выбить его, как оказалось, не повредив, потому, что загнутые «уши» тулейки охватывают черенок в специальной выборке на нём.


Вовремя остановился и вернул обратно. Заодно заменил один из шурупов у которого была сломана половинка головки. Таким образом, получается, что тулейка была согнута и сварена на уже вставленном черенке. Ещё одно отличие от более поздних лопат – тулейка заварена, а на поздних МПЛ стоит заклёпка. Рассматриваем далее. Что-то не на месте… Ну да, конечно, привычно расположенные сбоку на поздних лопатах шурупы, на данном экземпляре находятся на лицевой стороне. Ну и сама тулейка. Она более конусообразная, особенно хорошо это заметно, когда рядом кладётся, например, «НШЗ» 1943 года или подобная ей. За счёт этого черенок в месте выхода из тулейки заметно больше в диаметре. Вообще черенок по своей «упитанности» очень напоминает лопатку с клеймом «ВУЛКАН СТАЛИН», у той, кстати, тулейка тоже более конусообразная, хотя остальные размеры и форма вполне соответствуют ГОСТ 2711-44. Ну и, конечно, что сразу бы заметил уважаемый сэр Жаб, на этой цельнометаллической лопатке на концах наступов ещё есть ушки. Однако в отличие от известных «ушастых» лопаток, которые всегда без клейм, эта МПЛ тяжелее. Она сделана из листа толщиной 2 мм, а на те шел лист толщиной 1,6-1,8 мм.
         Вообще, просто по общему виду, можно сказать, что лопатка изготовлена на этапе отработки новой технологии, когда еще и раскрой не был определён окончательно – видны огрехи формования в виде складок в месте перехода полотна в тулейку, отсутствующие у поздних образцов и неровности кромок, словно высеченную заготовку подрубали вручную.  Но тем не менее, лопатка выглядит надёжно.

Эх надо было, надо, 9 марта вместо классической безымянной ушастой в лес на шашлыки взять эту. Ушастая лопатка всем хороша, только уж больно лёгкая, что при рубке сухих стволов берёз и ёлок не очень, зато звон от неё слышен был, наверное, очень далеко. Хотя, в целях сжигания лишней энергии мелким бойцом при работе по осинке и классическая ушастая очень даже…

Помнится той весной «НШЗ» 1944 года с рубкой за счёт массы справлялась лучше. И переходная пехотная лопата 1942 года Горьковского металлургического завода тоже бы не оплошала.

И тут выходные прошли…


ra85733.livejournal.com

Она копала победу! Малая пехотная лопата


         Как известно, каждый мужчина должен купить квартиру, вырастить сына и посадить дерево. После того как сделал первое, и находясь в процессе второго захотелось мне исполнить третье. Сказано, сделано. Купил на базаре отличный саженец, выбрал место. И приступил к осуществлению цели, используя при этом трёх секционную лопату безымянного китайского производства, которую обычно вожу в машине. После первой попытки воткнуть лопату в землю она погнулась пополам. Кое как, проклиная всё на свете, буквально пальцами я вырыл яму и посадил дерево. Праздничное настроение улетучилось. Осталась лютая ненависть к производителям этих сувенирных псевдолопат.

        С тех пор и захотелось мне купить нормальную лопату. Я посетил все хозяйственные магазины в округе. Ассортимент лопат был однообразен: от безымянных трёх секционных китайских лопат, до таких же, но с гордым именем «Экспедиция». Я был опечален, надежда покидала меня. Как вдруг, отдыхая в Горном Алтае я увидел как мужик ловко рубил


лопатой дрова!!!!!!!!! Это меня поразило до глубины души. Познакомились, разговорились и он мне рассказал, что это малая пехотная лопатка 43 года выпуска. Продать за любые разумные деньги он отказался, сославшись на то, что это семейная реликвия.

      И снова я был в поиске. Но теперь я знал, что мне нужно. Это малая пехотная лопата, желательно раритетная, со времён ВОВ. А когда ищешь обязательно найдёшь. На просторах ЖЖ есть замечательный человек zhab

        Его блог посвящён ТОЛЬКО лопаткам! Он даже настоящую книгу написал и издал о малых пехотных лопатах (МПЛ). С его помощью я и стал обладателем этой замечательной МПЛ с цельно штампованной тулейкой 1944 года выпуска (на фотографии видно клеймо на штыке).

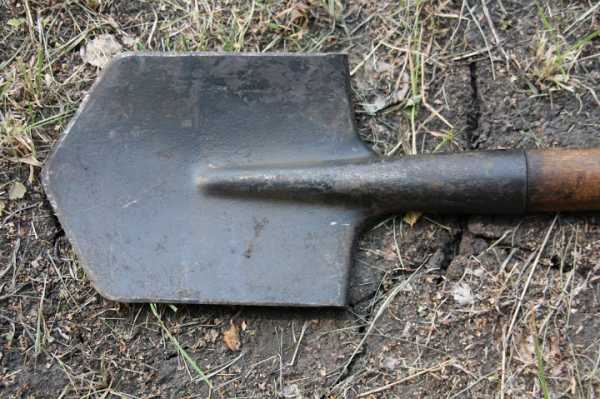

Такие лопатки стали выпускаться примерно с 1942 году, они пришли на смену лопатками на заклепках и с обжимным кольцом. С успехом использовались Рабоче-Крестьянской Красной Армии (РККА) и Советской армией вплоть до 90 годов. Собственно используются и сейчас. Инструмент простой, надежный и универсальный. Шикарная толстая сталь. Удобная рукоятка. Вес всего 600-700 грамм.

Оригинальный чехол.

          В отличии от неё современные лопатки которые выпускаются после 1985 года с клеймом «три ёлки» обладают тонкой сталью и необработанной рукояткой. Не МПЛ, а сплошное недоразумение.

      С помощью настоящей МПЛ солдат рыл окопы и землянки, окапывался в бою под огнём противника, использовал в качестве ступеньки при преодолении рвов, превращал в весло, при переправе через водные преграды, использовал как топорик, и, естественно, применял в качестве оружия в рукопашном бою. Ею можно нарезать сало и хлеб в походе. Можно использовать в качестве шины, при сломанной конечности. На лопатке можно написать письмо и поджарить яичницу.

        Читая блог уважаемого Вадима, я узнал, что одно из первых упоминаний в литературе о малой пехотной лопате, как об оружии, можно прочесть в знаменитом романе о Первой Мировой войне: «...Теперь пошла новая мода ходить в атаку: некоторые берут с  собой только ручные гранаты и лопату. Отточенная лопата – более легкое и универсальное оружие, ею можно не только тыкать снизу, под подбородок, ею прежде всего можно рубить наотмашь. Удар получается более увесистый, особенно если нанести его сбоку, под углом, между плечом и шеей; тогда легко можно рассечь человека до самой груди.» (Э.М Ремарк. «На западном фронте без перемен»). В свалке рукопашного боя, в стеснённом пространстве окопа или блиндажа, лопата является более лёгким, манёвренным и быстрым оружием, чем длинная и неповоротливая винтовка со штыком.

     Опыт фронтовиков Первой Мировой войны учли военно начальники РККА. Были разработаны соответствующие программы. Армейские инструкторы РККА стали обучать новобранцев рукопашному бою не только с винтовкой со штыком, но и с использованием шанцевого инструмента. Это нашло отражения и в различных наставлениях для Красной Армии, и в публикациях в научно популярной литературе.

         Во время Великой Отечественной войны малая пехотная лопата применялась в качестве оружия для рукопашного боя не только регулярной армией, но также и партизанами. Так, «Спутник партизана» 1943 года рекомендовал применять лопатку для рукопашной схватки наряду с винтовкой, штыком и ножом (я бы сейчас подписался на такой журнал:) кто-нибудь знает его подписной индекс :)?).

      «Лопата – прекрасное средство рукопашного боя. Лопатой можно прикрыться от удара противника, ею можно отбить укол штыком, а острые края лопаты делают её грозным рубящим оружием. Особенно ценна лопата во время рукопашного боя в стеснённой обстановке. В борьбе против врага, вооружённого винтовкой со штыком, занимай выжидательное положение. Твоя первая задача – обить удар противника, вторая задача – схватить оружие врага, сковать его и нанести быстрый рубящий удар.» («Спутник партизана» 1943 год стр. 291).

Ну вот, лопату купил. Надо ещё дерево посадить:)

А у вас есть какая-нибудь лопатка? Для чего используете?



kingowatch.livejournal.com

Сапёрные лопатки ВОВ?

ckc45 05-07-2009 08:17

перемещено из Историческое холодное оружие



Имеются две лопатки, со слов бывшего владельца- советские, времён ВОВ, захваченные финами(просверлено отверстие для крепежа)Просьба помочь в определении, смущает форма заточки и ручка. Были такие лопатки в оригинале или финны их модернизировали?Выбирал из 10 ти,все одинаковой формы. Примерный возраст?Длинна- 67 см.
пс.Модератору-если не в этот раздел, просьба перенести.

Skywatcher 05-07-2009 11:22

Конструктив (клёпанный тяж) широко применялся до начала 1940-х, потом стал заменяться более технологичной и дешевой сваркой и штамповкой. Некоторые разновидности (саперная лопата) клепали до 1980-х (может и сечас клепают).

То что на фото - лопата штыковая копальная, с укороченным У-образным череном. Как инструмент для производства земляных работ могла находиться на снабжении инженерных войск, например при возведении укрепрайонов и иных фортификационных сооружений. Теоретически действительно могли быть захвачены в ходе финского наступления летом-осенью 1941 г. вместе с инженерными частями, занятыми в работах по возведению оборонительных сооружений в ЛенВО или Карелии.



перемещено из Историческое холодное оружиеnikaanor 05-07-2009 14:56

Рукоятка по конструкции очень похожа на финскую.
Если не ошибаюсь, внутри деревяшки должен идти стальной пруток, расклепаный на концах.

omsdon 05-07-2009 17:55

У артеллеристов такие были.

------------------
Лучше быть, чем казаться.

ckc45 06-07-2009 18:09
quote:
Как инструмент для производства земляных работ могла находиться на снабжении инженерных войск,
quote:
Рукоятка по конструкции очень похожа на финскую.
quote:
У артеллеристов такие были.

Так чьи лопаты всё таки- советские, финские или финские переделки из советских?
Вот например похожие, но не такие немного-Пятиугольные лопатки на пяти заклепках с обжимным кольцом. Производства 1916-40 годов.
http://zhab.livejournal.com/139347.html

omsdon 07-07-2009 03:28
quote:
Originally posted by ckc45:

Так чьи лопаты всё таки- советские, финские или финские переделки из советских?
Вот например похожие, но не такие немного-Пятиугольные лопатки на пяти заклепках с обжимным кольцом. Производства 1916-40 годов.
http://zhab.livejournal.com/139347.html


Имхо Царские или СССРовские, но ранние.

Ринго Сталин1 07-07-2009 06:43

Я видел такие же шведские...

Глымов 07-07-2009 12:12

не пеотные 100% ни царь не ссср. Возможно технические какие..

Abu George 07-07-2009 18:40

На МСЛ 70-х годов не похожи. Те были с изгибом черена (и накладок) и с циркульной слабовыпуклой режущей кромкой. Здесь - классический штык. И изгиба нету. Да, и поперечная рукоять ни у МСЛ, ни у БСЛ-110 не имеется. Шаровый наконечник черенка и всё. Это я вам как сапёр говорю.

Costas 07-07-2009 19:09
quote:
Originally posted by Глымов:
... Возможно технические какие..

Присоединюсь. Т.к. они не пехотные (имеют дужку-рукоять) и не сапёрные (коротковаты).
Возможно и артиллерийские - для окапывания сошников (на них и крепились). Надо по фотоархиву пушек пробежаться...

ckc45 10-07-2009 03:17

На нижней лопатке имеются три клейма-справа около отверстия финское SA,слева - S.A.P и 19(?) 39

Costas 10-07-2009 14:44

SA - клеймо собственности финской армии

Skywatcher 10-07-2009 20:28

"Забитое" клеймо похоже было с кирилицей, а финны уже поверх клеймили.

На счет артиллерии спорно - у тех, вроде, полноценные лопаты были. Может минометчики какие?


Student 10-07-2009 23:27

Такие лопаты неоднократно находил по прозициям 1916 года на Буоквине! Но без ручек, вот в чем дело... Простая лопата.
Миномет\бомбомет - не уверен, а вот на двуколке пулеметной она бы смотрелась.
В штате инженерно-саперной роты (крепостной) на 1914 такое имущество (укороченная лопата) не значится.
Думаю, есть смысл обратиться сюда http://www.saper.etel.ru/ и спросить автора сайта. Человек умнейший и образованнейший, прекрасно знает историю своего родного рода войск. Думаю, поможет.

ckc45 24-07-2009 12:39

Дали ссылочку на финский сайт-

http://www.varusteleka.eu/prebeo/showproduct.php?show_product=_2J30LORZI

Может кто финским владеет, а то электронный перевод не очень "..Подлинная финской армии в военное время kenttälapioita модели. T-стебель, taittumaton модели. Этот экскаватор модели была использована во время войны и после, и, вероятно, давно. Несколько концертов будет появляться все больше и изготовление штампов, старейший из них с 1914 года, знаете näkivätkö затем, возможно, использовать гражданскую войну. Изготовление нескольких Billnäs Брук. Как лопатой представляют финского дизайна, является SA-INT стиль искалеченную, но почти tuhoutumaton.."

Получается что лопаты эти финские, а не советские(например нижняя на моём снимке с кольцом посередине, с клеймом 1939)а вот верняя с затёртым клеймом, может быть царская, с последующей переделкой под финский дизайн?

Student 24-07-2009 20:08

В принципе, поменять черен при живом полотне - не проблема. Видать, так и делали. Не припомню фото с такими лопатами на ПМВ...

swiss 24-07-2009 20:17

А кто-нибудь смысл этого карабина с ремешком на лезвии лопаты может пояснить?

Student 25-07-2009 02:41

У меня только одна версия - для лучего крепления на технике (вроде страховочного ремешка)

ckc45 25-07-2009 09:39

Для техники лопатки маловаты, к тому же кожа, скорее на ремне носили. Только кто?

guns.allzip.org

Война с точки зрения пехотной лопатки. Часть-4

zhab — 06.12.2012 К большому сожалению, период Великой Отечественной войны не особенно балует нас фотодокументами. Отчасти это объясняется режимом секретности, отчасти тем, что количество фотоаппаратов в Красной Армии было значительно меньше, чем у наших союзников и противников. Тем ценнее кадры, которые мне удалось разыскать.

Малая пехотная лопатка во Второй Мировой войне была так же востребована и необходима, как и во всех предыдущих войнах. Отношение солдат к лопате хорошо отражено в высказывании: «Солдат может бросить все, кроме лопатки, ложки и котелка».
Ещё про тёплое отношение фронтовиков к лопатке можно прочитать здесь: http://zhab.livejournal.com/208006.html

22 июня 1941 года вермахт пересек границу СССР. Для нашей страны началась Великая Отечественная война.

Одним из первых ударов вермахта было направление Белосток – Минск. Вот как описывает начало войны Михаил Аношкин в своей замечательной автобиографической повести «Прорыв», где по сюжету бойцы, чудом уцелевшего в первые дни войны батальона, попавшие в окружение под Белостоком, с боями прорываются к линии фронта.

« –Товарищ лейтенант, сколько натикало на ваших золотых?
Самусь поднял к глазам руку с часами:
– Ровно четыре.
И неведомая могучая сила словно только и ждала этих слов, произнесенных звонким голосом лейтенанта Самуся. А когда они были произнесены, она у самой границы дала знать о себе таким грохотом, что задрожала земля на пригорке, на котором окапывался батальон Анжерова. Громовой шквал, обрушившийся на землю, встревожил всех. Разговоры смолкли. Остроносое лицо лейтенанта вытянулось. Левое веко глубже надвинулось на глаз, и сквозь щелку напряженно поблескивал острый зрачок. Андреев тер шею, а Игонин закусил губу, напряженно вглядываясь на запад. Он будто хотел разгадать загадку, которую ему сейчас подкинули. Загадка с подвохом, хитрая, разгадывать надо с умом, чтоб не опростоволоситься.
За первым шквалом последовал второй, третий.
– Склад боеприпасов? На воздух, а? — высказался первым Семен Тюрин, маленький воронежец.

Утробный, все заполняющий гул наполнил воздух. Севернее места, где расположился батальон, из-за кромки леса вынырнул самолет, за ним другой. Целая стая. Она плыла высоко. Теперь ни у кого не оставалось сомнений, что спешили вражьи самолеты на восток не с визитом вежливости. Семен Тюрин больше уже не оглядывался на товарищей, понял — война».

1941 год самый страшный и трудный год войны. Год огромных людских потерь, год полного превосходства и побе
