Газ 53 технические характеристики, размер кузова

Грузовые автомобили ГАЗ-53

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

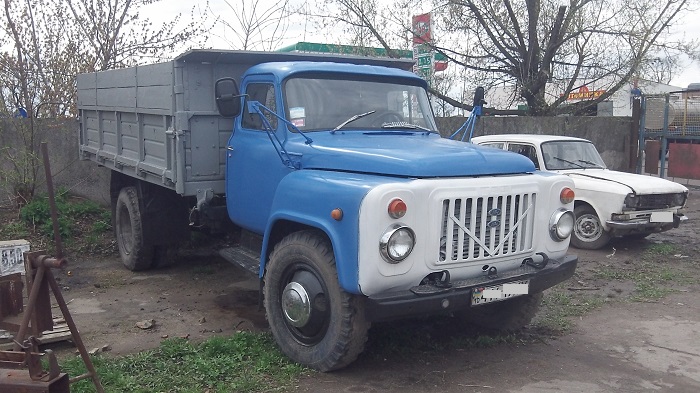

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.

Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле.
На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой.

Самосвал ГАЗ-53

Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

http://avtomobilgaz.ru

Технические характеристики самосвала ГАЗ 53: грузоподъемность

Советский автомобиль ГАЗ 53 самосвал начал выпускаться еще в 1961 году. Его производство продолжалось и после развала СССР вплоть до 1997 года. Серийный выпуск начался на Горьковском автомобильном заводе. На момент выпуска он был третьим поколением грузовиков со средней грузоподъемностью. На момент выпуска серии было несколько модификаций и улучшений, а также появлялись специализированные модели. В общем количестве было выпущено более 4 000 000 экземпляров грузовика в различных модификациях. Многие из них работают и по сей день.

Самосвал ГАЗ 53

Самосвал ГАЗ 53

В последние периоды он также сохраняет свою актуальность, но более современные модели обладали лучшими характеристиками. На данный момент его используют во многих местах применения, так как у него хорошие ходовые характеристики и стоимость обслуживания является относительно низкой. Даже спустя столько лет после официального окончания серийного выпуска еще рано говорить о полном снятии машин с эксплуатации.

Область применения и назначение

Размер кузова самосвала ГАЗ 53 позволяет перевозить достаточно большие объемы грузов. Основной сферой его применения является строительство. В кузове отлично размещаются сыпучие материалы, которые могут быть защищены с помощью брезента в качестве навеса от дождя и прочих погодных условий. Среди модификаций встречались и машины с предпусковым подогревом двигателя. Они разрабатывались для военного применения, но сейчас их можно встретить и в других областях.

Ходовые характеристики делают его очень полезным для перевозок внутри города, а также на относительно небольшие расстояния по области. Он может применяться и для транспортировки на длинные расстояния, но из-за ограничений по вместительности это не всегда выгодно. В основном он используется как транспорт местного назначения.

Самосвал ГАЗ 53

Область применения самосвала ГАЗ 53

На данный момент автомобиль ГАЗ 53 самосвал может применяться для перевозки многих вещей. Это не только строительные сыпучие материалы, хотя сам принцип самосвала рассчитан в большинстве случаев на них. На сельскохозяйственных предприятиях их также могут применять для перевозки сыпучих веществ. Иногда в них загружают упакованную продукцию. Помимо основного места применения встречаются еще масса других, так как все чаще машины применяются частными лицами, работающими в сфере услуг. Это позволяет приспосабливать автомобиль практически к любым требуемым условиям.

Преимущества

На момент своего появления самосвал был одним из лучших в своей области, так как обладал рядом преимуществ. Со временем он утратил некоторые из них в сравнение с конкурентами, но многие сохранились и сейчас:

  • Для среднетоннажных самосвалов модель обладает достаточно хорошей вместительностью;
  • Машина имеет хорошую проходимость по бездорожью и строительным площадкам;
  • Высокий уровень маневренности для самосвалов такого рода;
  • Возможность самостоятельной выгрузки сыпучих материалов, что ускоряет работу;
  • Неприхотливость в обслуживании;
  • Самосвал нормально переносит заправку топливом не самого высокого качества;
  • Относительно низкая стоимость, как самого автомобиля, так и запасных деталей для него;
  • Доступность запчастей.

Недостатки

Даже несмотря на модификации последних времен, машина может уступать более современным моделям как отечественного, так и зарубежного рынка. Среди основных недостатков:

  • Низкий уровень комфорта для водителя во время перевозки;
  • Во время езды издает много шума;
  • В кабине практически отсутствует звукоизоляция, поэтому слышны не только звуки работающего мотора, но и ветра с улицы;
  • Также отсутствует нормальная теплоизоляция, поэтому, в зимнее время сложно передвигаться.

Технические характеристики

Характеристики машины во многом определяют сферу использования самосвала. Хоть на протяжении всего времени выпуска было много модификаций, но основные технические характеристики модели оставались практически одинаковыми.

Тип машиныСамосвал
Колесная формула4 x 2
Вес самосавала, кг7400
Максимальная нагрузка для передней оси , кг1810
Максимальная нагрузка для задней оси , кг5590
Максимальная подъемность грузов, кг4000
Вес снаряженного самосвала, кг3250
Максимальная скорость (км/ч)80
МоторЗМЗ-53-18
Мощность мотора (л.с.)120
Тип подвескирессорная
Кабинаметаллическая
Вместительность топливного бака, л190 основной газовый баллон и 60 дополнительный
Экологический типЕвро-0

Устройство

Двигатель. В комплект машины входило только два типа бензиновых двигателя. Но после того как в 1967 году была выпущена новая модификация, транспорт комплектовался ДВС на 8 цилиндров с объемом 4,25 литра.

Кабина. Кабина выполнялась цельнометаллической. Вместительно кабины составляла два человека. В ней нет спального места и простора для хранения вещей. В кабине имеется две двери. Сидения не разделены на места, так что здесь просто установлено одно общее кресло с широкой спинкой.

Кабина самосвала ГАЗ 53

Кабина самосвала ГАЗ 53

Шасси и кузов. Шасси выполнено по рамному типу. Шасси крепится непосредственно к корпусу. Кузов может быть нескольких типов. Среди самых популярных стоит отметить:

  • Цистерна;
  • Самосвал;
  • Фургон;
  • Бортовой;
  • Кузов специального назначения.

Расход топлива

Стандартный бак для горючего в моделях составляет 90 литров. Расход топлива для ГАЗ 53 определяется исходя из заводских характеристик. Согласно им, при скорости движения машины в 40 км/ч на 100 км дороги ей понадобится 24 литра топлива. Но в реальных условиях эксплуатации такие условия практически недостижимы. Заводские условия, скорее всего, учитывались без нагрузки или по идеально ровной дороге. В среднем, расход топлива на 100 км составляет 27-32 литра, что увеличивается при нагрузке, мокрой погоде и прочих негативных условиях.

Производитель

Производителем грузовика является Горьковский автомобильный завод. Предприятие существует с 1932 года. Завод находится в Нижнем Новгороде. ГАЗ существует и в нынешнее время, но его ассортимент выпускаемой продукции значительно изменился.

Заключение

Для современных условий работы, если не брать длительные и ответственные поездки, машина хорошо подходит даже с устаревшими параметрами. При использовании в строительной сфере, где самосвал подвергается большим нагрузкам, простота обслуживание становится одним из самых важных параметров, так как ремонт обходится недорого и производится достаточно просто и быстро. Тут не требуется подыскивать оригинальные комплектующие, поставляемые из за рубежа. На свой бюджет это вполне приемлемый самосвал.

Кабина самосвала ГАЗ 53

Марина

Дата публикации:

Февраль 10, 2017

Рейтинг статьи:

Кабина самосвала ГАЗ 53Загрузка…

Понравилась статья?

Поделиться статьей


похожие статьи

Объем кузова газ 53 самосвал в кубах: вес газона 53

Грузовые автомобили ГАЗ-53

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле.
На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой.

Самосвал ГАЗ-53

Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

http://avtomobilgaz.ru

Размеры кузова самосвала газ 53

Более чем за 30 лет Горьковский завод выпустил с конвейера около 4 миллионов грузовиков модели ГАЗ 53, и базовой считается машина с бортовым кузовом. Но вариантов исполнения кузова было несколько видов, также производились и различные спецавтомобили.

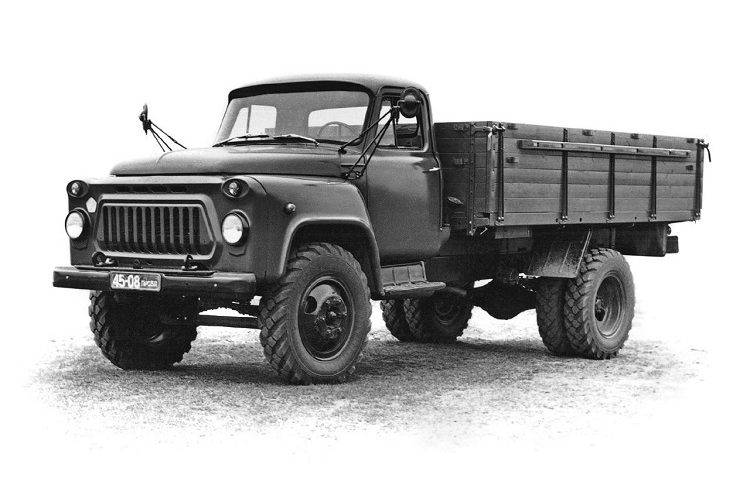

Классический бортовой ГАЗ 53 ранней модификации

Разновидности кузовов

Бортовой кузов

С начала и до конца выпуска ГАЗ 53 имел три основных модификации. Первой из них был ГАЗ 53Ф, он производился с 1961 по 1967 год. Изначально автомобиль комплектовался рядным 6-цилиндровым двигателем ГАЗ 11, он имел грузоподъемность три тонны. К концу выпуска модели грузоподъемность увеличили до 3,5 тонн.

Параллельно с ГАЗ 53Ф в 1965 году стартовало производство ГАЗ 53А, грузоподъемность машины была увеличена до 4 тонн. Грузовик уже оснащался 8-цилиндровым мотором Заволжского моторного завода, передняя подвеска автомобиля была усилена с расчетом на перевозку более тяжелого груза.

Модель выпускалась до 1983 года.

Так выглядит грузовик ГАЗ 53 А

В обновленном варианте появилась бесконтактная система зажигания, 2-х контурная гидравлическая тормозная система. Тормоза газ 53 были дополнены двумя вакуумными усилителями.

Приблизительно с 1987 года на модификации последней версии 53 12 стали устанавливать объемные боковые зеркала с улучшенной обзорностью. Скорость ГАЗ 53 12 увеличилась с 85 до 90 км час по отношению к модели предыдущего выпуска 53А.

С 1966 по 1983 год выпускалась модификация бортового грузовика для нужд Советской Армии, она имела название ГАЗ 53Н. Машина комплектовалась предпусковым подогревателем и вторым бензиновым баком емкостью на 105 литров.

Самосвал

Для установки металлического кузова самосвала ГАЗ 53 разрабатывал два вида шасси – 53 02 и 53 14.

На базе первого шасси Саранским заводом по производству автосамосвалов выпускалась модель ГАЗ-САЗ 53Б с 1966 по 1984 год.

Кузов обладал разгрузкой на 3 стороны – по бокам и назад. Шасси 53 02 также подходило и для установки автофургонов. ГАЗ-САЗ 53Б производил еще Фрунзенский автосборочный завод, конструктивно модель не имела никаких отличий от самосвала Саранского производства.

Про модель САЗ 3503 в интернете много противоречивой информации. Многие источники утверждают, что самосвал создан на шасси 53 02, но это все-таки не совсем верно. Если обратить внимание на объявления о продаже машин, то по характеристикам можно понять, что самосвал создавался на базе шасси ГАЗ 52 02, так как в заявленных продавцами данных указан 6-цилиндровый двигатель объемом 3, 5 л и подтверждается грузоподъемность 2,5 тонны.

Самосвал на базе ГАЗ 53

На базе 53 02 Саранским заводом была разработана и модель САЗ 3502. В отличие ГАЗ-САЗ 53Б этот самосвал имел только одностороннюю разгрузку кузова (назад), но зато предварительно мог подниматься гидроцилиндром на высоту 2,1 м. грузоподъемность у САЗ 3502 меньше – она составляет 3,2 тонны. В Саранске эта модель фактически не производилась, ее выпуск освоил Фрунзенский автосборочный завод.

Модификация шасси 53 14 для самосвалов создана на базе модели серии 53 12, а на этой основе Саранск изготавливал модель САЗ-3507, серийный выпуск был освоен в 1984 году. Но шасси 53 14 конструктивно ничем не отличалось от 53 02, по сути, поменялся только индекс.

Автобус

Для сборки автобусов на автозавод ГАЗ выпускал удлиненное шасси 53 40. Автобусы собирал Курганский завод, небольшими партиями они производились и в городе Семенов Горьковской (ныне Нижегородской) области. В 1971 году в Кургане собирались опытные партии, начало серийного выпуска КАвЗ 685 датируется 1973 годом. Автобусу был присвоен знак качества, а с 1984 года произошла модернизация – сменилось шасси (ГАЗ 53 12) и двигатель ЗМЗ 53 11. Модель сначала получила индекс КАвЗ 685М, затем производилась под маркой КАвЗ 3270. Очередная модернизация произошла в 1989 году, когда за основу было взято шасси 3307.

Пример автобуса на базе газ 53

Фургон

Шасси 53 02 рассчитывалось не только на установку самосвальной платформы – на этой базе создавались фургоны и цистерны на базе ГАЗ. Фургонов тех годов выпуска сохранилось немного, а вот на базе ГАЗ 53 12 (с 1984 года) модели они еще периодически встречаются в продаже по объявлениям.

Грузовые автомобили-фургоны производило старейшее в Горьком предприятие – Горьковский завод специализированных автомобилей (ГЗСА).

Много хлебовозок и изотермических фургонов создавалось на базе шасси ГАЗ 52, на базе ГАЗ-53Н выпускалась модель ГЗСА-3706. Фургон был предназначен для перевозки скоропортящихся и замороженных продуктов, грузоподъемность машины составляла 3,25 тонны, объем кузова 10 куб. м. Еще один изотермический фургон на этом же шасси завод выпускал под маркой ГЗСА-950, но у него объем кузова уже был 14,2 куб. м. для перевозки почты завод разрабатывал версию фургона ГЗСА-949.

Спецтехнику успешно производил и Каспийский машиностроительный завод. Почтовый фургон ГЗСА-3711 мог перевезти много печатной продукции – его грузоподъемность равна 3, 5 тонны. Для монтажа автолавок завод использовал шасси ГАЗ 53 01 (ГАЗ 53А).

Легендарная модель ГАЗ-53 получила повсеместное распространение в Советском Союзе, став одним из самых массовых грузовых автомобилей того времени. Технические характеристики ГАЗ 53 позволяют использовать его и по сей день, а наличие различных модификаций делает возможной эксплуатацию авто в северных и южных широтах.

Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

  • компоновка — переднемоторный грузовой автомобиль с задним приводом;
  • разновидность двигателя — ЗМЗ-53;
  • тип охлаждения — жидкостное;
  • коробка передач — МКПП с 4 ступенями + задняя передача;
  • вес — 3,2 тонны;
  • максимальная грузоподъемность — 4,5 тонны;
  • размер шин — 24-50,08 см;
  • размер колес — 8,25-20 дюймов;
  • объем топливного бака — 90 литров;
  • тип топлива — бензин А-76;
  • максимальная скорость движения — 90 км/ч на трассе;
  • расход топлива — 24-30 л/100 км.

Благодаря большому дорожному просвету, который равен 26,5 см, данная модель может успешно эксплуатироваться в условиях дорожного покрытия плохого качества. Это характерно для большинства популярных в СССР грузовых автомобилей.

Габариты автомобиля

На момент выпуска машина ГАЗ 53 соответствовала тенденциям в плане дизайна экстерьера и интерьера, что проявлялось в качественной облицовке радиатора. Рама изделия отличается высокой прочностью. Это позволяет использовать автомобиль даже в условиях небольшой перегруженности.

Длина транспортного средства составляет 6,4 м, а ширина — 2,4. Высота модели, если измерять её исключительно по кабине в незагруженном состоянии, составляет 2,2 м. Объем кузова позволяет перевозить даже крупные грузы, благодаря чему изделие считается универсальным средством для их транспортировки.

Габариты изделия также зависят от модификации. Например, размеры кузова самосвал несколько превышают аналогичные показатели стандартной версии.

Кабина ГАЗ-53

Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.

Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.

Устройство авто

Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:

  • силовой агрегат;
  • дополнительные системы и механизмы, необходимые для работы авто;
  • электрооборудование.

Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.

Двигатель ГАЗ-53

Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.

Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.

Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.

Системы и механизмы

Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.

Сцепление относится к сухому типу, оснащено одним диском. Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.

Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.

Электрооборудование

Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.

В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт. Ремень генератора отличается малым сроком службы и часто требует замены. Электрооборудование включает катушку зажигания, распределитель и стартер.

Каталог запчастей

Если изучить каталог запчастей, представленных в продаже, можно сделать вывод о том, что ремонт и обслуживание ГАЗ 5314 не потребуют серьезных финансовых вложений. Это обусловлено повсеместным распространением необходимых деталей, а также их длительным сроком службы. При этом вес двигателя довольно велик, что несколько затрудняет самостоятельный ремонт.

Линейка автомобилей ГАЗ-53

Поскольку конструкция машины оказалась крайне удачной, инженеры ГАЗ её активно модифицировали для большего соответствия конкретным задачам. Среди модификаций, получивших наибольшее распространение среди потребителей, целесообразно упомянуть следующие версии:

  • Ф — модификация, оснащенная форсированным двигателем;
  • А — модернизированная версия с грузоподъемностью 4 тонны;
  • Н — военная разновидность, оснащенная дополнительными элементами и топливным баком увеличенной емкости;
  • 53-19 — версия, работающая на сжиженном газе.

Также заслуживает упоминания ГАЗ53 Б самосвального типа, а также ассенизаторская машина на основе модели. При этом существует и множество других, менее распространенных модификаций, которые имеют узкую специализацию либо выпускались небольшим тиражом.

Заключение

ГАЗ-53 — эффективное транспортное средство для грузоперевозок в условиях плохого дорожного покрытия. Будучи среднетоннажным грузовиком модель обладает неплохими техническими характеристиками, проста и надежна, что позволяет ей сохранять популярность по сей день.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Страница 1 из 4

Техническая характеристика автомобилей ГАЗ-66, ГАЗ-53

Автомобиль ГА3-66 — двухосный грузовой автомобиль, грузоподъемностью 2 т, повышенной проходимости с приводом на обе оси.

Обзор моделей камаз и газ: объемы кузовов и размеры

Он призван заменить выпускающийся заводом однотипный автомобиль ГАЗ-63.

Автомобиль ГАЗ-66 имеет модификации:

ГАЗ-66-01 — автомобиль с системой регулирования давления воздуха в шинах;

ГАЗ-66-02 — автомобиль с лебедкой и системой регулирования давления воздуха в шинах;

ГАЗ-66-04 — автомобиль с системой регулирования давления воздуха в шинах и экранированным электрооборудованием;

ГАЗ-66-05 — автомобиль с лебедкой системой регулирования давления воздуха в шинах и экранированным электрооборудованием.

При создании автомобиля ГАЗ-66 особое внимание было уделено получению высокой проходимости и устойчивости при движении.

для получения рационального распределения нагрузки по осям на автомобиле ГАЗ-66 кабина располагается над двигателем.

Автомобиль ГАЗ -53А грузоподъемностью 4 т. с приводом на заднюю ось предназначен для перевозки различных грузов по всем видам дорог. Основные узлы автомобилей взаимозаменяемы.

Наименование

ГАЗ-53

ГАЗ-66

Наибольший вес буксируемого прицепа с грузом, кг

Вес автомобиля в снаряженном состоянии (без дополнительного оборудования), кг

Вес автомобиля, оборудованного лебедкой, составляет 3640 кг.

Габаритные размеры автомобиля, мм:

высота (по кабине без нагрузки)

высота (по тенту без нагрузки)

База автомобиля, мм

Колея передних колес (по грунту), мм

Колея задних колес (по грунту), мм

Низшие точки автомобиля (с полной нагрузкой), мм:

картеры ведущих мостов

Радиус поворота по колее наружного переднего колеса, м.

Наибольшая скорость автомобиля с полной нагрузкой без прицепа

(на горизонтальном участке дороги с усовершенствованным покрытием), км/ч

Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной

нагрузкой на четвертой передаче с постоянной скоростью 30—40 км/ч по сухой ровной дороге

с усовершенствованным покрытием и короткими подъемами, не превышающими 1,5% (1˚), л/100 км

Двигатель

Число цилиндров и их расположение

диаметр цилиндра, мм

Рабочий объем цилиндров, л

Степень сжатия (среднее значение)

Максимальная мощность (ограничена регулятором) при З200 об/мин, л.с

Максимальный крутящий момент при 2000 — 2500 об/мин, кГм

Порядок работы цилиндров

Главная » Отопление и вентиляция на даче.

Как подсчитать объем дров в кузове?

Определить объем дров, аккуратно уложенных на хранение – довольно просто. Гораздо сложнее выяснить, сколько кубометров в машине, которую вам привезли. Рассмотрим, для примера, сколько кубов дров в ГАЗ 53.

Для начала, мы должны выяснить полный объем кузова автомобиля. Стандартный Газон имеет объем кузова примерно 4,8 кубометров. Если вы видите, что дрова нагружены без горки, то их объем явно не может быть выше.

Есть модификации кузова с силосными (наращенными) бортами, чей объем увеличен в 1,5 – 2 раза.

Помимо объема кузова, на то, сколько кубов дров в газоне, влияет метод укладки. Точнее наличие укладки: если дрова аккуратно уложены, то они занимают почти весь объем кузова, если же они свалены навалом, то между ними остается много свободного пространства. Существует специальный коэффициент для пересчета объема навала в объем складочных кубометров.

ГАЗ-53 — какие размеры кузова?

Коэффициент зависит от длины полена. Например, для полена в четверть метра поправочный коэффициент равен 0,8, а для полена в 3 четверти метра – уже 0,73.

Это означает, что 4 кубометра дров средней длины в 25 см, привезенных навалом, после укладки превратится в 3,2 куба.

Можно ли уместить в ГАЗ 53 6 куб дров?

Как мы уже говорили, если у автомобиля наращенные борта или если загружать кузов с изрядной горкой, то можно. Более вероятным это становится, если дрова загружаются методом укладки, а не навалом. В последнем случае, даже в 8-микубовом кузове может оказаться 2-3 кубометра дров.

Рассмотрим, сколько кубов дров в ГАЗ 66. Объем кузова этого автомобиля может быть различным в зависимости от типа, но, в среднем, это 3 – 4 куба, без наращенных бортов. Таков и максимальный объем перевозимых дров, с учетом нормальной укладки по борта.

Итак, для оценки привезенного объема дров вам необходимо знать объем кузова и метод укладки дров. Ситуация несколько осложняется при погрузке «с горкой», но и ее объем можно посчитать, разделив дрова на 2 условные геометрические фигуры:

  • Параллелепипед кузова по борта;
  • Отдельно горка. Для удобства подсчета можно даже разровнять горку, сделав ее более пологой.

Сложив объем обеих фигур (получается путем перемножения длины, высоты и ширины) – получим примерный объем дров.

Грузовые автомобили ГАЗ-53

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле.
На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой.

Самосвал ГАЗ-53

Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

Кузова Б/У камаз, ЗИЛ самосвал, газ 53 — Доска бесплатных объявлений «Автозапчасти, аксессуары» Скопин (Скопин.Verro.ru)

Вы видите публикацию о презентуемом Вам предложении «Кузова Б/У камаз, ЗИЛ самосвал, газ 53». Объявление было размещено на сайте 8 дек пользователем частник из Скопина. Подобный товар посетители интернета чаще всего ищут, используя теги: кузов, камаз, самосвал, борт, корзина, крепление, гидроцилиндр, желание, востановить, вариант, манипулятор, счет, погрузка, обмен, состояние, газель, бычок, подрамник, свал и тому подобные. Чем подробнее Вы опишите Ваш товар при размещении объявления на доске бесплатных объявлений «Verro.ru», внимание тем большего количества людей в Скопине Вы привлечете. Укажите все до мельчайших деталей. Обязательно напишите понятное и полное оглавление Вашей публикации. Постарайтесь, чтобы все слова в Вашем объявлении были простыми и максимально понятными для потенциального потребителя. И результат не заставит себя ждать.

  • Электроника и техника
  • Одежда, украшения, игрушки
  • Товары для дома, дачи
  • Отдых и хобби
  • Услуги для физлиц и бизнеса
  • Все для бизнеса
  • Недвижимость (дома,квартиры,участки)
  • Транспорт (авто,мото,лодки,спецтехника)
  • Животные (собаки,кошки,аквариум)
  • Работа в России и зарубежом

Рубрика размещения — Автозапчасти, аксессуары с бесплатными объявлениями жителей Скопина.

Детали объявления:

Вид товара: Запчасти Для спецтехники

Имя автора: частник

Подробности данного обьявления:

Дополнительная информация объявления: Для КАМАЗ были самосвалы-сельхозники 2шт с бортами.Вырезаны корзины крепления гидроцилиндра(при желании можно востановить).

Грузовик ГАЗ 53, модификации и вес спецмодели

На территории отечественного пространства одним из наиболее распространенных и популярных транспортных средств малой тоннажности являлся грузовик ГАЗ 53. Даже на сегодняшний момент его можно встретить практически в каждом городе. За весь период производства, который занял более чем 30 лет, машина постоянно модернизировалась и немного изменялась. Последней ее версией стал автомобиль ГАЗ 53 12, начала выпуска которого было положено в 1983 году.

История создания

Машины Горьковского автозавода являются одними из старейших и популярных советских марок. Существовали следующие модификации ГАЗ 53:

  • 53Ф – с 1961 п 1967 год;
  • 53А – с 1965 по 1983 год;
  • 53-12 – с 1983 по 1993 год.

Первый автомобиль разработчик сделал в 1959 году, но серийное производство началось лишь в 1961 году. Количество выпущенных транспортных средств за всю историю их сборки превысило показатель в 4 миллиона единиц.

gaz-53-22

Октябрь 1961 года послужил началом производства ГАЗ 53 Ф, являющимся 3,5-тонным автомобилем мощностью в 82 лошадиные силы. В 1954 запустилось производство модели 53, масса которой достигла 9 тонн, а мощность 114 лошадиных силы. Позже название изменили на 53А. В различных версиях автомобиль выпускали до 1983 года. Существенные изменения между ними были лишь в используемом шасси.

С 1983 года 10 лет осуществлялось производство ГАЗ-5312, который повысил свою грузоподъемность, обрел несколько новых деталей, модернизовал определенные типы агрегатов и т.д.

В 1990 году дополнительно появилась на недолгое время модель под названием ГАЗ 3307, но ее выпуск был непродолжительным и не таким востребованным, как раньше.

Специальные модели

Кроме базовых моделей производитель выпускал целый ряд специальных транспортных средств на основе Газона. Их отличия заключались в типе используемого кузова и в предназначении.

Базовым вариантом считался всегда ГАЗ 53 бортовой. Но завод также разработал варианты для самосвала и седельного тягача. В первом случае использовалось шасси под название 53 02. Именно на нем располагались конструкции для перевозки грузов. В это же время ГАЗ 53 седельный тягач был оборудован шасси ГАЗ 53 05.

gaz-53-n1

Для армии завод изготовил специальную модель 53Н. Прежде всего автомобиль отличался тактико-техническими характеристиками. К тому же масса ГАЗ 53 бортового была немного меньше военного варианта автомобиля.

Стоит отметить также то, что ГАЗ 53, используемый, как седельный тягач, распространения не получил. Связанно это было прежде всего с небольшой мощностью каждой из модификаций автомобиля.

Технические характеристики грузовика

Один из показателей ГАЗ 53 — вес машины, составляет всего 3,2 тонны. Его полная масса равняется 7,85 тонны. Таким образом, грузоподъемность транспортного средства на уровне 4,5 тонны. Но такие показатели касаются лишь модификации 53 12, для которой автомобили были рассчитаны лишь на 3 тонны груза.

Размеры модели 53 следующие:

Длина кузова 6,4 метра
Ширина кузова 2,4 метра
Высота кузова по кабине 2,2 метра
Расстояние между осями 3,7 метра
Колея колес на передней балке 1,63 метра
Колея колес на задней балке 1,69 метра
Клиренс 0,265 метра
Колесная резина 8,25-20 дюймов

Допустимая скорость транспортного средства составляет 90 километров в час. Но в реальности он может ехать гораздо быстрее, если масса груза не очень большая. Расход топлива автомобиля составляет 24 литра на 100 километров пути. Но чаще всего этот показатель поднимается из-за чрезмерных нагрузок и плохого ухода за машиной.

teh-pok2



В качестве силового агрегата на автомобиле используется V- образный карбюраторный мотор с 8 цилиндрами. Его объем равен 4252 кубический сантиметрам. Для двигателя необходимо использовать 10 литров масла. Коробка передач имеет 4 передачи и 1 заднюю. Емкость топливного бака составляет 90 литров. Работает машина на бензине А-76.

teh-pok1

Заключение

Различные модификации автомобиля ГАЗ 53 обрели должную популярность на постсоветском пространстве. Данное транспортное средство завоевало симпатии автомобилистов, из-за чего оно до сих пор эксплуатируется во многих городах. Определенными проблемами машина все же обладает, но в сравнении с другими грузовыми отечественными авто, она является одной из лучших грузовых моделей в соотношении стоимости и качества.

Газ саз 35071: технические характеристики самосвала

Одной из самых популярных моделей грузового транспорта, используемого в сельскохозяйственной деятельности, по праву считается ГАЗ САЗ 3507. Он представляет собой вместительный самосвал, оснащенный цельнометаллической кабиной, способной разгружаться в трех направлениях. Является совместной разработкой автоконцерна ГАЗ, а также Саранского автомобильного завода, чем и обусловлено его название.

История создания

ГАЗ 3507 входит в число последний разработок Горьковского автозавода (выпуск начался в 1984 году). Модель рассматривалась в качестве замены ГАЗ 3307, производство которого завершилось в 1994 году. Инженеры Горьковского автозавода решили максимально унифицировать модели по агрегатам, что обеспечило надежность конструкции и снизило затраты на разработку. В результате ГАЗ 3507 сохранил большинство узлов от предшественника, включая большую капотную кабину и угловатые контуры. Внутреннее пространство кабины переработали, улучшив системы отопления и вентиляции. В салоне появились новые напольные коврики. ГАЗ 3507 получил полностью переработанную заднюю раму меньшей длины. Буксирные крюки заменили буксирным прибором, а запасное колесо переместилось назад на 272 мм. Изменения затронули и линейку силовых агрегатов.

Примечательно, что ГАЗ 3507 рассматривался в качестве переходной модели, которую в дальнейшем предполагалось заменить дизельной версией с большей экономичностью. В 1990-х годах Горьковский автозавод приступил к производству собственных моторов для автомобиля, но после распада СССР предприятие охватил кризис, в результате чего выпуск двигателей и автомобилей (бензинового ГАЗ 3507 и дизельного ГАЗ 3507-01, ГАЗ 35071) резко сократился.

Однако полностью производство модели не прекратилось. Более того, в 2003 году Саранский автозавод реанимировал машину, создав новую версию ГАЗ 35072, основой для которой послужила модель ГАЗ 3309, оснащенная белорусским дизельным агрегатом Д-245. Автомобиль стал экономичнее предшественника и практически не уступал ему по техническим характеристикам. ГАЗ 35072 также сохранил дизайн первоначальной версии. Грузоподъемность машины составила 4250 кг (допускалась исключительно односторонняя разгрузка).

В 2009 году производство бензиновых версий ГАЗ 3507 завершилось. Выпуск других моделей продолжается в настоящее время.

Назначение

Изначально самосвал ГАЗ 3507 разрабатывался исключительно для эксплуатации в сельскохозяйственной сфере, поскольку его технические характеристики позволяют передвигаться на нем по дорогам плохого качества. Однако, благодаря многочисленным преимуществам, автомашина стала по-настоящему универсальным решением для перевозки грузов.

Согласно официальным данным завода-изготовителя, указанным в документации, поставляемой вместе с авто, он не предназначен для транспортировки бетона, различных растворов строительного назначения, а также для эксплуатации в карьерах. Это обусловлено специфичной конструкцией транспортного средства, предполагающей перевозку:

  • зерна;
  • навоза, других удобрений;
  • силоса;
  • песка, щебня и камней небольшого размера.


Автомобиль прекрасно передвигается по плохим дорогам

Несоблюдение рекомендаций производителя способно привести к быстрой поломке ключевых узлов этого грузового автомобиля. Чаще всего неисправности наблюдаются в механизме опрокидывания самосвала, а также сопутствующих узлах. Конструкция авто не подразумевает возможности монтажа сцепного устройства, поскольку его использование также может привести к серьезным поломкам.

Технические характеристики

Таблица 1 Технические характеристики автомобиля-самосвала

Наименование Модель автомобиля-самосвала
3507-01 35071
1 2 3
Модель шасси 33072 3309
Масса перевозимого груза, кг 4250 4000
Масса снаряженного автомобилясамосвала, кг 3600 3940
Полная масса автомобиля-самосвала, кг 8000 8090
Распределение нагрузки на дорогу от полной массы автомобиля-самосвала, Н (кгс): 1960 (2000)5880 (6000) 2060 (2100)5870 (5990)
Максимальная скорость движения автомобиля-самосвала полной массой на горизонтальном участке прямого шоссе, км/ч, не более 90
Контрольный расход топлива на 100 циклов разгрузок кузова, л* 3,5 3
Контрольный расход топлива, л/100 км, при движении с постоянной скоростью 60 км/ч, не более* 19,6 14
Гидравлическое опрокидывающее устройство Гидроцилиндр 3507-01-8603010-03 телескопический одностороннего действия, с тремя выдвижными звеньями
Суммарный ход звеньев, мм 667
Заправочная емкость гидросистемы, л 16
Коробка отбора мощности (КОМ) Механическая односкоростная, совмещенная с насосом и краном управления
Привод КОМ От шестерни заднего хода промвала КП.
Насос НШ 32УК-3
Передаточное число КОМ от двигателя к насосу 1,64
Кран управления Трехклапанный, шарикового типа
Управление коробкой отбора мощности и краном управления Двумя рычагами из кабины водителя
11,3-11,8 (115-120)
Маслобак Штампованно-сварной из тонколистовой стали. Снабжен фильтром и указателем уровня масла в заливной горловине и фильтром на сливной магистрали
  • через переднюю ось
  • через заднюю ось

Продолжение Таблицы 1

1 2
Платформа Прямобортная, металлическая, с тремя открывающимися бортами
Управление запорами боковых бортов Ручное
Управление запорами заднего борта Ручное
Внутренние размеры платформы, мм:
длина 3516
ширина 2280
высота ( с надставными бортами) 620 (1250)
8
5 (10)
Угол подъема платформы, град.:
назад 50
на боковые стороны 45
Время подъема груженой платформы, с 15
Время опускания порожней платформы, с 15

* Контрольный расход топлива служит для определения технического состояния автомобиля-самосвала и не является эксплуатационной нормой.

Двигатель

Современные модели ГАЗ 3507 собирают на шасси ГАЗ-3309. Грузовик комплектуется мотором ММЗ Д-245.7. Данный рядный 4-тактный 4-цилиндровый двигатель с газотурбинным наддувом и жидкостным охлаждением соответствует экологическим стандартам «Евро 1».

Характеристики агрегата ММЗ Д-245.7:
  • рабочий объем – 4,75 л;
  • номинальная мощность – 122,4 л.с.;
  • степень сжатия – 17.

На более ранних моделях использовался 4-тактный V-образный 8-цилиндровый мотор ЗМЗ-5231.10 с функцией рециркуляции отработанных газов и жидкостным охлаждением. Особенностями конструкции агрегата являются наличие алюминиевых блоков, ГБЦ и клапанного механизма OHV. Двигатель относится к карбюраторному типу и отвечает требованиям стандарта «Евро-2».

Параметры мотора ЗМЗ-5231.10:
  • рабочий объем – 4,67 л;
  • номинальная мощность – 124 л.с.;
  • максимальный крутящий момент – 298 Нм;
  • масса мотора – 275 кг;
  • степень сжатия – 7,6.

Двигатель работает на бензине А-76 или АИ-80. После дополнительной настройки агрегат можно использовать с топливом АИ-92. ЗМЗ-5231.10 отличается большим расходом топлива, потому Горьковский завод и решил переключиться на дизельные модификации.

Расход топлива

Расход топлива у данного автомобиля определяется степенью загруженности и скоростным режимом. На скорости 60 км/час он составляет 19,6 л/100 км, на скорости 80 км/час – 26,4 л/100 км. Емкость топливного бака равняется 105 л.

Коробка передач

Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.

Читайте такжеТехнические характеристики ГАЗ-53

Хоть выпуск самосвала на базе ГАЗ 53 прекращен давно, эта модификация грузовика до сих пор еще на ходу, и поэтому достаточное количество людей интересуется его техническими характеристиками и советами по ремонту данного грузовика.

Характеристики шасси

На самосвале устанавливался 8-цилиндровый двигатель объемом 4,25 л, его блок цилиндров и головки блока были отлиты из алюминиевого сплава Al 4. Коробка передач 4-ступенчатая механическая, автомобиль имел задний привод колес.

Коробка передач от самосвала

Технические характеристики:

  • Длина/ ширина/ высота по кабине – 6,4м/ 2,47м/ 2,2 м;
  • Грузоподъемность – 3,5 тонны;
  • Снаряженная масса – 3,75 тонны;
  • Вес полностью груженого автомобиля – 7,4 тонны;
  • Дорожный просвет (клиренс) – 0,265 м;
  • Колесная база – 3,7 м;
  • Расход топлива на 100 км при скорости 40 км/ч – 24 л;
  • Размер резины – 8,25- 20 дюймов;
  • Номинальная мощность ДВС – 115 л. с.;
  • Тип двигателя – карбюраторный;
  • Степень сжатия в цилиндрах двигателя – 7,6;
  • Рулевое управление – рулевой механизм червячного типа, без усилителя руля;
  • Число мест в кабине – два, включая водителя.

Самосвальное оборудование

Самосвал ГАЗ-САЗ 53Б освобождается от груза путем опрокидывания кузова. По направлению выгрузка может быть боковая или задняя. Кузов газ 53 самосвала металлический, грузоподъемность машины меньше, чем у бортовой версии.

Опрокидывание кузова самосвала вбок

Самосвальный кузов удобен тем, что сокращается время на разгрузку и при этом не затрачивается рабочая сила.

Привод кузова у самосвала гидравлический. Поднимающим устройством является гидроцилиндр, в гидросистеме используется жидкое масло, гидроцилиндр жестко связан с платформой. Наполнение цилиндра маслом через трубопроводы происходит за счет шестеренчатого насоса, насос в свою очередь приводится в действие коробкой отбора мощности. В зависимости от того, какая часть цилиндра заполняется маслом, происходит поднимание или опускание кузова. Подъемом и опусканием управляет кран, в нем находятся три клапана:

  • Клапан опускания кузова;
  • Предохранительный клапан;
  • Обратный клапан.

Клапан опускания перепускает масло в масляный бак в то время, когда насос не работает, и происходит опускание платформы.

Чертеж устройства механизма самосвала ГАЗ 53

Кран управляется рычагом из кабины, находящимся немного правее от рычага переключения коробки передач. Тут же, рядом находится рычаг управления коробкой отбора мощности (КОМ).

Предохранительный клапан ограничивает максимальное давление в системе на уровне 115–120 кгс/см², предотвращая перегрузку на грузоподъемности выше установленной нормы. Обратный клапан не допускает самопроизвольного опускания кузова.

Гидроцилиндр устройства телескопический, в нем присутствуют три плунжера. В нижней части цилиндра (в днище) находится штуцер для заполнения полости маслом. В самом устройстве присутствуют три плунжера – по одному на телескопическую секцию гидроцилиндра. Установленные защитные кольца на плунжерах предохраняют трущиеся поверхности от попадания грязи и пыли.


Масляный бак самосвального оборудования находится сзади кабины, между металлическим кузовом и рамой. Бак металлический, сварной, изготовлен из штампованных тонких стальных листов. Внизу для слива масла имеется пробка, в верхней части есть масляный фильтр. У масляного фильтра на входе стоит штуцер, который соединяется с краном управления.

Читайте такжеСтартер ГАЗ-53

Коробка отбора мощности имеет механическое соединение с коробкой переключения передач и нужна для передачи мощности от двигателя газ 53 к масляному насосу самосвального оборудования. КОМ управляется рычагом из кабины, у рычага есть два фиксированных положения – нейтральное и «подъем».

Масляный насос крепится на корпусе КОМ, секции насоса сообщаются с краном управления и емкостью масляного бака.

Устройство

ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.

Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.

Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.

ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.

Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.

Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.

Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.

Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.

Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.

Кабина

В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.

Габаритные размеры

  • длина – 6470 мм;
  • ширина – 2460 мм;
  • высота – 2350 мм;
  • колесная база – 3770 мм;
  • длина платформы – 3516 мм;
  • ширина платформы – 2280 мм;
  • высота платформы – 620 мм;
  • объем кузова – 5-10 кубометров;



Возможные неисправности грузовика

Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.

При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.

С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507

Завод-изготовитель позаботился о том, чтобы ГАЗ 3307 и его грузовая модификация справлялись с различными нагрузками:

  • жесткая погрузка и разгрузка;
  • перевозка негабаритных вещей;
  • езда по грунтовой дороге;
  • эксплуатация в суровых погодных условиях.

В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр. В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки.

Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию.
К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования. В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло.

Модификации

ГАЗ 3507 производился в нескольких модификациях:

  • ГАЗ 3507 – самосвал, созданный на базе ГАЗ 3307 и оборудованный бензиновым двигателем ЗМЗ-5231. Модель имела кузов, вмещающий 5 куб.м груза, и 3-стороннюю разгрузку;
  • ГАЗ 35071 – автомобиль со схожими показателями и дизельным агрегатом;
  • ГАЗ 35072 – более поздняя версия с дизельным мотором (производитель – Саранский автозавод).

Газ 53 самосвал технические характеристики вес. Заправочные емкости и нормы

Есть техника, автомобили, которые становятся символом времени. Когда люди старшего поколения вспоминают позднее советское время, то вспоминают также этот автомобиль, Газ 53. Выпускался он на Горьковском автомобильном заводе.

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время.
История Газ 53 богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Технические характеристики

Газ 53 весит 3 тонны 250 кг. и имеет такие параметры:

  • от переднего бампера до заднего борта – 6 м. 40 см.;
  • от левого борта до правого борта – 2 м. 38 см.;
  • высота – 2 м. 22 см;
  • может брать груз 4 тонны;
  • просвет от днища до почвы – 26,5 см.;
  • дистанция между передними и задними колёсами – 3,7 метра;
  • стальные диски колёс;
  • между передними колёсами расстояние – 1 метр 63 см.;
  • бак вмещает 90 литров бензина;
  • сухое дисковое сцепление, приводится в движение рычагом.

Машина имеет тормоза барабанного типа с гидравлическим усилителем.

Характеристика двигателя Газ 53

На эту машину ставились две марки моторов. На более поздних – движители помощнее. На базовую машину с 1966 года устанавливали двигатель ЗМЗ 53, имеющий такие параметры:

  • бензиновый, карбюраторный тип;
  • шестицилиндровый, четырёхтактный;
  • объём двигателя Газ 53 – 4,25 л.;
  • вес – 265 кг.;
  • используется бензин марки А-76;
  • степень сжатия – 7,6;
  • запас масла – 10 литров;
  • мощность двигателя Газ 53 – 115 л.с.;

Технические характеристики двигателя ЗМЗ 53 могут несколько отличаться у разных моделей. Отличие незначительно. Марка двигателя Газ 53 могла повлиять лишь на грузоперевозку и немного на скорость. Клапана расположены сверху. Блок цилиндров, головка блока выполнены из алюминиевых сплавов. Фото двигателя Газ 53:

Кабина

Кабина просторная. Кроме водителя, может уместиться ещё 2 человека. Цельное сиденье во всю ширину кабины имеет мягкую спинку. Металлический каркас кабины с двумя дверцами – слева и справа.

Расход топлива

На 100 км. пути тратится бензина приблизительно от 27 до 30 литров, в зависимости от нагрузки.

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.

Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Преимущества и недостатки

Грузовик имеет много положительных характеристик. Легкая в управлении и надёжная машина. Ремонтировать можно в любых условиях. Запчасти к машине доступны. Грузовик может пробегать до 400 тысяч км. без капитального ремонта. Есть и минусы. Слабое место – тормоза, узел сцепления. Выходят из строя чаще других узлов. Распределитель, кардан, вал – места их соединения могут выйти из строя. В моторе, в коренном подшипнике может пропускать сальник.

ГАЗ 53 – советский и российский грузовой автомобиль, выпускавшийся крупными сериями на Горьковском автозаводе с 1961 по 1993 года. Полностью выпуск машины был завершен в 1997 году. Модель по праву считается одним из наиболее легендарных продуктов советского автопрома. Автомобиль десятилетиями находился в эксплуатации, а в некоторых районах его используют и в настоящее время. При этом Горьковский автозавод продолжает выпускать узлы и запчасти к ГАЗ 53.

Модель представляет третье поколение среднетоннажных грузовиков предприятия и является самым массовым продуктом своего класса на территории СССР. Всего выпущено 4 миллиона ГАЗ 53 в классической, специализированной и самосвальной модификации.

Автомобиль эксплуатировали не только в СССР, но и в других странах. ГАЗ 53 экспортировался в Польшу, Кубу, ГДР, Вьетнам, Финляндию, Болгарию, Лаос, Венгрию, Монголию, Румынию, КНДР и другие государства. Версии для восточной Европы также собирали на территории Болгарии. Все это сделало ГАЗ 53 невероятно популярным во многих странах мира.

В конце 1950-х годов на Горьковском автозаводе начались работы по созданию линейки принципиально новых автомобилей третьего поколения. По большинству элементов и узлов они были унифицированы. ГАЗ 56, ГАЗ 62, ГАЗ 66 и ГАЗ 52 представляли собой продвинутые версии и должны были прийти на смену действующим моделям. При этом ГАЗ 52 рассматривался как альтернатива морально устаревшему ГАЗ 51. Его предполагалось использовать для развозов по городским и сельским дорогам, потому к машин

5 футов Сухой грузовик 53-футовый рефрижераторный прицеп 530 кг газовый топливный мобильный тележка для пищевых продуктов

Описание продукта

Эту передвижную тележку для еды можно широко использовать в любом общественном месте для обработки и продажи закусок, очень легко перемещать и исправить, это идеальный продукт для продажи закусок частным лицам.

С этой тележкой для еды, летом не жарко, зимой не холодно.

Материал обладает следующими характеристиками: высокая прочность, легкий вес, коррозионностойкий, изоляционный, огнестойкий.В задней части тележки для пищевых продуктов используется двухслойная стальная пластина

с теплоизоляционным слоем; Материал переднего обслуживающего окна — противоударная доска; шасси имеет четыре надувных прочных колеса, два из которых могут использоваться для поворота

и оснащены быстроходными подшипниками; Четыре домкрата, которые нужно починить и поддерживать в стабильном состоянии.

Стандартная комплектация мобильной тележки для еды:

1. Рабочие счетчики

2. Система умывальника (водяной насос, резервуар для чистой воды и резервуар для сточной воды)

3.нескользящий алюминиевый пол

4. Отделение для хранения и полка из нержавеющей стали

5. Стандартная буксирная балка

6. Стандартная ось с тормозом для Америки или Европы

7. Расширенный дисплейный стол

8. Светодиодные индикаторы на переднем стекле

9. Водонепроницаемая внешняя розетка

10. Индивидуальный цвет

ETC

Дополнительное дополнительное оборудование для пищевого прицепа:

1. Витрина

2. Кофеварка

3.Машина для мороженого / соковыжималка

4. Холодильник, морозильная камера

5. Газовая сковорода, хот-дог, гриль для бербаку, фритюрница, вафельница

ETC

Примечание:

Внутреннее расположение, функции и размер тележку для еды, которую мы все можем сделать по вашему запросу, пожалуйста, свяжитесь с нами, мы выполним ваши требования профессиональным дизайном и лучшим качеством!

Индивидуальное руководство

Шаг 1: обмен идеями

для чего используется машина? Есть ли у вас какие-либо идеи или планы относительно этого? Какова ваша цель? Какие-либо особые требования или условия?

Шаг 2: справочные материалы

, пожалуйста, предложите нам более подробную информацию о ваших требованиях: размер, материал, цвет, напряжение, логотип, функция, упаковка, количество и дата некоторых деталей или другие особые требования, конечно, предложите больше связанных изображений СРОЧНО.

Шаг 3: расходы на дизайн

, если внешний вид машины не изменится, расходы на дизайн не взимаются. Если требуется новый дизайн, вам необходимо оплатить стоимость дизайна, после подтверждения заказа мы вернем деньги плата за дизайн вам.

Шаг 4: Дизайн

После того, как мы получим ваш платеж за дизайн, наши дизайнеры сделают для вас 3D-дизайн. Первоначальный дизайн будет завершен в течение 3-5 рабочих дней и отправлен вам на утверждение.

Шаг 5: Рекомендация инженера

Наш инженер даст вам более практичные предложения по машине в соответствии с вашими мыслями, они более профессиональны, когда ваши мысли не могут сочетаться с реальными.

Шаг 6: оптимизация

По вашему запросу дизайн будет изменен бесплатно 3 раза.

Step7: Расчет цены

В соответствии с дизайном и требованиями мы даем вам расценки.

Шаг 8: Достигает соглашения

Когда цена и дизайн утверждаются, мы достигаем соглашения. В то же время, вам возвращается плата за дизайн.

Шаг 9: Производство

Когда дизайн и контракт подтверждены, мы начинаем производство.

.Газовый самосвал

Cng 6×4 Zz3257n4347c1c

Jinan Heavy Truck Import & Export Co., Ltd. — профессиональный производитель тяжелых грузовиков в Китае. Мы делаем ставку на экспорт и обслуживание всех видов тяжелых грузовиков, машин и оригинальных запасных частей.

Торговая зона:

Азия: Вьетнам, Мьянма, Филиппины, Индонезия, Казахстан, Бангладеш, Пакистан,

Таджикистан, Кувейт, Саудовская Арабская Республика, Азербайджан и т. Д.

Африка: Алжир, Эфиопия, Джибути, Кения, Танзания, Уганда, Руанда, Мавритания, Сенегал, Гана, Нигерия, Южная Африка, Конго, Замбия, Зимбабве, Ангола и т.д.

Южная Америка: Перу, Чили, Аргентина, Бразилия, Боливия и т.д.

* Самосвал:

Самосвал HOWO 6×4, самосвал HOWO 8×4;

Самосвал HOWO A7 6×4, самосвал HOWO A7 8×4;

самосвал SWZ 4×2, самосвал SWZ 6×4, самосвал SWZ 8×4

* Тягач:

тягач HOWO 4×2, тягач HOWO 6×2, тягач HOWO 6×4;

седельный тягач HOWO A7 4×2, тягач HOWO A7 6×2, тягач HOWO A7 6×4;

Седельный тягач SWZ 4×2, тягач SWZ 6×2, тягач SWZ 6×4

* Автомобиль специального назначения:

* Автобетоносмеситель / бетономешалка, Автоцистерна для топлива / масла, Автоцистерна с водой,

Мусоровоз

, Канализация всасывающий грузовик, грузовик для перевозки древесины, грузовик с тягачом, легкий грузовик

, грузовик-рефрижератор и т. д.

* Грузовые прицепы: бортовой полуприцеп, полуприцеп с низкой платформой, прицеп-цистерна для бензовоза, прицеп-цистерна

сжиженного газа, прицеп для сыпучих материалов, опрокидывающийся прицеп, грузовой прицеп, прицеп для перевозки автомобилей

, прицеп для перевозки древесины и т. Д.

.

Howo 6×4 Euro3 самосвал природного газа / дизельная тележка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Самосвала HOWO 6 × 4, 320 л.с., 16 т Марка

SINOTRUK –HOWO

Стиль вождения

Левостороннее управление

Размеры (Д x Ш x В) (без нагрузки) (мм)

Размер кузова (Д * Ш * В, мм) (мм)

5400x2300x1500

Толщина груза (мм)

Дно: 8 мм, Сторона: 6 мм

Тип подъема каретки

Средняя сторона

Угол приближения / угол съезда e (°)

19/26

Вылет (передний / задний) (мм)

1500/1739

Колесная база (мм)

3625 + 1350

Макс.скорость (км / ч)

75

Снаряженная масса (кг)

12290

Вес нагрузки (кг)

16000 18.63 м3

Сцепление

Однодисковое сухое сцепление Φ420 мм

Модель двигателя

(технология Steyr, производство Китай)

0003 9222

922 Природный Газ

Макс.мощность в лошадиных силах (кВт / об / мин)

320 л.с.

Эмиссия

EURO III

02

WT615.94 , с водяным охлаждением, четырехтактный, 6 цилиндров с водяным охлаждением, прямой впрыск

Трансмиссия

Модель

HW15710 , 10 вперед и 2 назад

Тормозная система

Рабочий тормоз

Двухконтурный пневматический тормоз

Стояночный тормоз

Энергия пружины, сжатый воздух на задних колесах

Вспомогательный тормоз

Тормоз выхлопных газов двигателя

Система рулевого управления

Модель

ZF8098 Гидравлическое рулевое управление с усилителем

Тормоз передний мост

000 9000F , Рулевое управление с доу балка с Т-образным поперечным сечением

Задний мост

HC16 , Корпус сжатого моста, центральный двойной редуктор с блокировкой дифференциала между осями и колесами

Цвет

Опция (белый , Красный, желтый)

Шина

12.00-20

Кол-во шин

10 + 1 запасной

Электрическая система

Аккумулятор

2X12V / 180Ah

85

0

85

0

28V-1500 кВт

Стартер

7,5 кВт / 24 В

Кабина

Кабина HOWO76, одинарное спальное место со стальным кондиционером, полностью гидравлическое управление со стальным кондиционером, наклоняемый вперед, двухрычажная система стеклоочистителя с тремя скоростями, ламинированное ветровое стекло со встроенной радиоантенной, регулируемое сиденье водителя с гидравлической амортизацией и жесткое регулируемое сиденье второго водителя, с системой обогрева и вентиляции, внешний солнцезащитный козырек, регулируемый люк на крыше , со стерео радио / кассетным магнитофоном, ремнями безопасности и регулируемым рулевым колесом, звуковым сигналом, с 4-точечным опора полностью плавающая подвеска и амортизаторы

,

КАМАЗ-65228 8X8 GCW 120000 KG, ТЯГАЧ (PRIME MOVER) | Камаз | Купить грузовики, грузовые фургоны, фургоны, тягачи и разобранные шасси

Технические характеристики

КАМАЗ-65228 8X8 GCW 120000 КГ, ТЯГАЧ (PRIME MOVER)

МАССА И ГРУЗОПОДЪЕМНОСТЬ

Масса снаряженная, кг

16150

Масса передняя ось

, кг

Масса снаряженная

10000

Снаряженная масса автомобиля, нагрузка на заднюю тележку, кг

6150

Полная масса автомобиля, кг

120000

Полная масса автомобиля, нагрузка на переднюю ось, кг

15000

Полная масса автомобиля, нагрузка на заднюю тележку, кг

26000

ДВИГАТЕЛЬ

Марка / модель

Cummins, ISXe- 535

Номинальная мощность, полная, кВт (л.с.)

398 (535)

Максимальный крутящий момент, нетто, Нм (кгсм) / при вращении коленчатого вала , об / мин

2504 (256) / 1500

Расположение и количество цилиндров

L-образный, 6

Диаметр цилиндра и ход поршня, мм

120/130

ТОПЛИВНАЯ СИСТЕМА

Fu Емкость бака, л

500 л

СИСТЕМА ОХЛАЖДЕНИЯ

ТИП

Гидравлическая система, закрытая, принудительная

Температурный диапазон

-50С + 50С

Материал радиатора

Купер-латунь

Поверхность радиатора

, 44 м2, поверхность охлаждения 33,6 см2

КОРОБКА ПЕРЕДАЧ

Марка / Модель

ALLISON HD4 500P ZF 16S

Тип

Автоматический, с 6-ступенчатым редуктором

Управление

Механическое, удаленное

Главная передача

5,11; 5,55; 6,33; 6,88

РАЗДАТОЧНАЯ КОРОБКА

Низкие / высокие передачи

1407 / 0,910

ПОДВЕСКА

Передняя

Пружина, 12 листов

Амортизаторы

2 гидравлических амортизатора

000 Задние амортизаторы

000 13 листов, сбалансированные

КОЛЕСА И ШИНЫ

Тип колеса

Диск, пневматический, с трубкой, радиальный

ЭЛЕКТРИКА

Аккумуляторные батареи, В / Ач

2×12 / 190

СЦЕПЛЕНИЕ

Марка / Тип

WSK-4 / мембранный, однодисковый

Привод

Гидравлический с пневмоусилителем

FINAL DRIVE

Тип

Двойной с центральным коническим редуктором и планетарными колесными шестернями

CAB

Тип

Над двигателем, с высоким верх

Исполнение

С одним спальным местом

ТОРМОЗА

Ширина тормозных накладок, мм

180

Тормозных колодок всего площадь, кв.см

7200

ОБЩИЕ ХАРАКТЕРИСТИКИ

Максимальная скорость, не менее, км / ч

60

Максимальный уклон, не менее,%

10

Наружный радиус поворота, м

11,5

Средний расход топлива — по дороге со скоростью 60 км / ч

63 л / 100 км

Средний расход топлива — по дороге со скоростью 80 км / ч

при емкости топливных баков

500 л

Наш герой КамАЗ-65228. Колесная формула КАМАЗ-65228 8х8 позволяет многое.КамАЗ-65228 идет с мотором, на верхней крышке которого присутствуют надписи CUMMINS и DOHC. Ну да, по 4 клапана на каждый цилиндр и два распредвала сверху. Мотор очень большой по длине, поэтому радиаторы охлаждения и интеркулера конструкторы вынесли из кабины и снабдили электровентиляторами. Что уж говорить об огромном вертикальном глушителе, о котором мечтают молодые владельцы иномарок. Кстати, шестиступенчатая АКПП «Алиссон»

.

Рама унифицирована с большегрузными самосвалами, но ее лонжероны высотой 270 мм и толщиной 7 мм при таких нагрузках были усилены вставками почти на всю длину.Как еще? Первые машины заказали газовики — для перевозки бульдозеров и экскаваторов по зимним дорогам и бездорожью, а там им цена силы.

Рулевая колонка регулируется по высоте и углу наклона, но без пневмоприжима. Бублик из пенополиуретана толстый, удобный. Сиденье можно поставить на пневмоподвеске. Отличный выбор для отличной работы.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
