Ручной пулемет ZB 1926 и его версии, калибр 7.92 мм — Вооружение
Чехословацкий солдат с пулемётом ZB-26 во время учений, 1938 год
Когда в апреле 1919 года чехословацкое командование начало обсуждение вопроса вооружения армии, появились первые концепции производства собственных пулеметов. В первую очередь необходимо было создать станковые пулеметы, а затем ручные. Параллельно реализовать эти проекты не представлялось возможным из за нехватки финансов и производственных мощностей. В действительности же был избран противоположный путь, и главные усилия поначалу брошены на разработку ручных пулеметов.
Имевшееся в то время оружие этого типа было представлено моделями иностранного производства. К ним относились ручные пулеметы Шварцлозе 1907/12 для пехотных войск. Производились соответственно в Австрии, Германии и Франции. Об их качестве шли острые дискуссии. Большинство военных придерживалось мнения, что ни один из этих пулеметов не пригоден для использования.
Zb VZ 1926
Особенно острой критике подвергались ручные пулеметы Шварцлозе 1907/12, которые подтем же названием исполь зовались в пехоте и в станковом варианте. Позднее эту модель переоборудовали с патрона Манлихер на патрон Маузер и было начато ее собственное производство. Переоборудованная модель получила название Шварцлозе 1907/24, а ее более поздняя модификация — модель 1924.
Ручные пулеметы системы Шварцлозе, по мнению специалистов, были слишком тяжелыми. По сути, это станковые пулеметы на легкой треноге, непригодные в качестве штурмового оружия при атакующих действиях пехоты. На марше они транспортировались не в пехотном строю, а на повозках. Прогрессивно настроенные военные настойчиво требовали легкого автоматического оружия с воздушным охлаждением: самозарядных и автоматических винтовок, а также ручных пулеметов типа американского Браунинга BAR М 1918. В этой связи критиковались и другие ручные пулеметы, применявшиеся преимущественно в артиллерии и кавалерии.

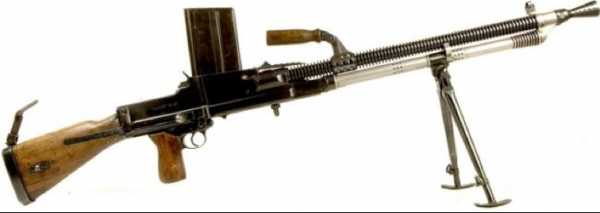

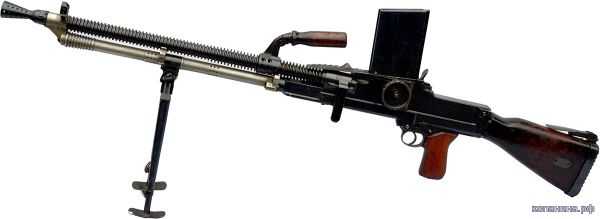

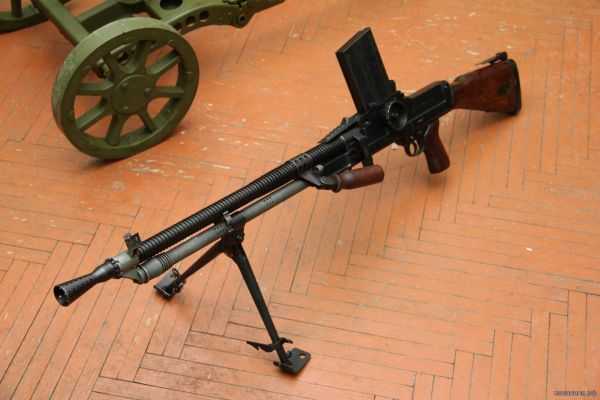

Пулемет ZB vz 1926
Ввиду нехватки оружия собственного производства, генералитет начиная с 1920 года был вынужден обратиться к иностранным производителям. Испытывались модели самой разнообразной конструкции и происхождения: датский Мадсен, французские Дарн и Гочкис, американский Браунинг BAR. Поступало на проверку и оружие из Италии. Хотя с целью испытаний было закуплено некоторое количество экземпляров каждой модели, (например, 105 пулеметов Дарн из которых 100 были приспособлены под патрон Манлихер а 5 — под Маузер, причем часть имела воздушное, а часть — водяное охлаждение ствола) — окончательное решение в то время так и не было принято.

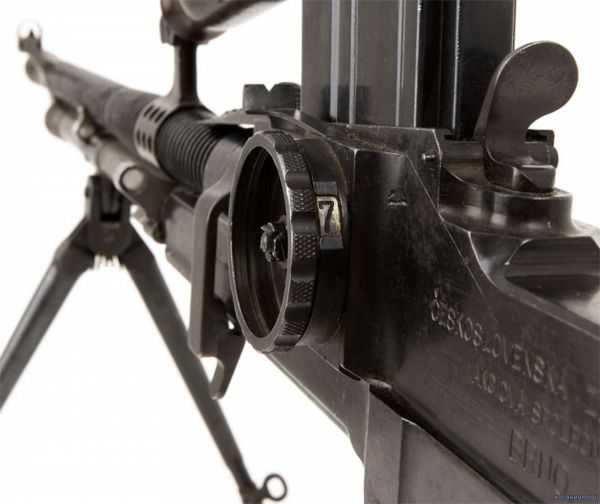

Прицельное приспособление пулемёта ZB vz. 26
Подробности о нем неизвестны, так же как и о новых разработках 1922 года, сделанных на столичном оружейном заводе. В том году министерство обороны заказало несколько об разцов различных модификаций опытного пулемета Вацлава Холека. В литературе они именуются Прага 1 и Прага 2. Длина ствола у первой модели составляла 520 мм, а у второй — 600 и 740 мм. Карел Крнка. еще работавший тогда в Австрии, также представил несколько моделей автоматических винтовок и ручных пулеметов
В это время министерство обороны и генеральный штаб готовили конкурс с участием иностранных фирм. Его условия неоднократно изменялись. В начале 1923 года их окончательно конкретизировали и конкурс назначили на 15 марта. Кроме конструкций Холека, Крнки и Нетча, к участию в нем были допущены модели Бертье, Браунинг, Дарн, Сент-Этьен, Гочкис и Мадсен.

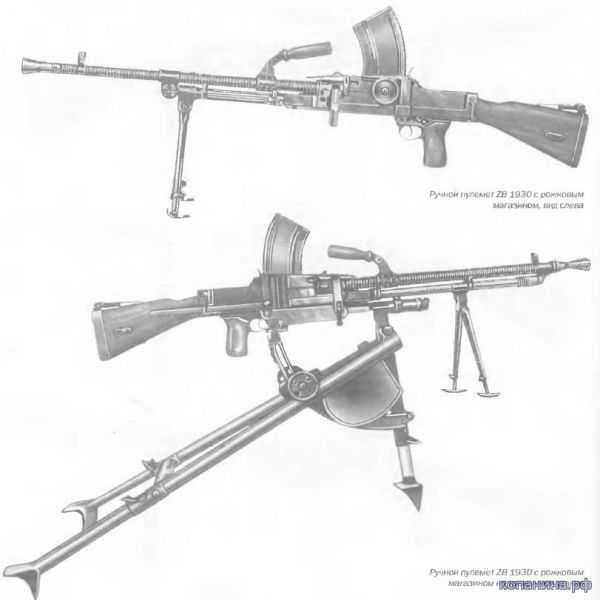

Пулемёт ZB vz. 30
В соответствии с условиями, опытные образцы пулеметов должны были отвечать следующим критериям: калибр 7,92 мм (патрон Маузер), магазин на 25-30 патронов или лента на 50-100 патронов, темп стрельбы от 250 до 300 выстр./мин, максимальная масса 12 кг, воздушное охлаждение ствола, возможность вести одиночный и постоянный огонь, сменный ствол, простота конструкции, удобство в пользовании и обслуживании, дешевизна производства высокая точность стрельбы абсолютная надежность механизма и долговечность. Устроители конкурса не оставили также никаких сомне ний, что победу одержит только то оружие, которое сразу же в массовом порядке сможет производиться в Чехословакии, пусть даже по лицензии.

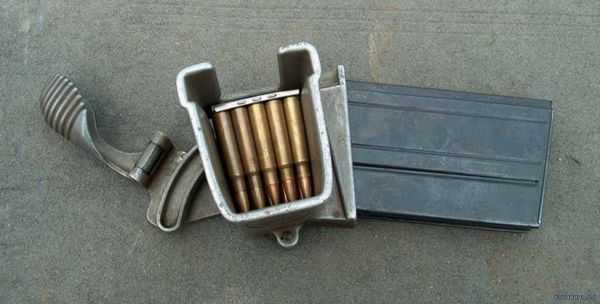

Наполнитель магазина для пулемёта ZB vz. 26
Вероятно, из-за последнего условия победитель на кон курсе не был выявлен. Пражский оружейный завод получил вследствие этого возможность усовершенствовать конструкцию Холека, которая в целом оценивалась положительно. Однако министерство обороны отлично представляло себе, что этот проект вряд ли сможет завершиться до окончания года и что фирма не в состоянии осуществлять серийное производст во этой модели. На случай, если пулемет Прага не будет принят, генералитет намеревался немедленно начать переговоры о ли цензионном производстве с фирмой Madsen. Кроме того, предполагалось немедленно закупить у нее 2000 пулеметов.

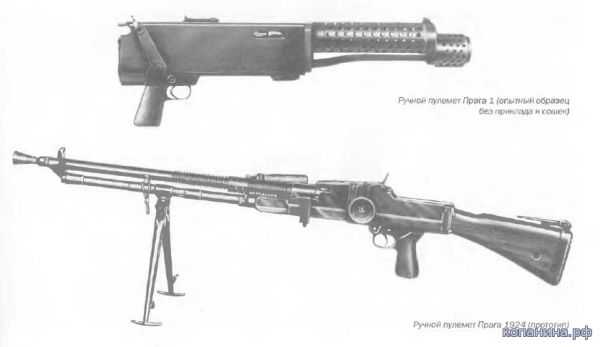

Однако столичный завод, как ни странно, 11 апреля 1923 года представил усовершенствованный опытный образец пулемета, показавший себя с наилучшей стороны. Из двух стволов в течение двух дней безо всяких замечаний было произведено 7500 выстрелов. Конструкторы и руководство завода заверили, что не позднее чем через полгода смогут вручную изготовить в мастерских 300 пулеметов по цене 23800 крон за штуку, причем в эту цену войдут сошки и комплект запасных ча стей. При заказе на 2000 пулеметов цена за единицу составит всего 9600 крон, правда, без принадлежностей и запчастей и при предоплате в 5,6 млн крон, которые потребуются для закупки и установки оборудования.

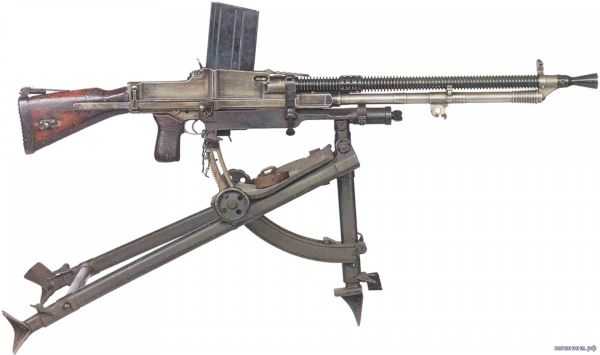

Пулемёт ZB vz. 26 на треножном станке
Очевидно, пражский оружейный завод завоевал расположение руководящих военных чинов которые отстаивали в министерстве обороны его интересы. Хотя результаты испытаний пулемета Прага 1/23, представлявшего собой модификацию первоначального образца, оказались крайне неудовлетворительными, министр принял внезапное и удивившее многих решение. Он распорядился выплатить затребованную заводом многомиллионную сумму в качестве предоплаты и заказать 1000 пулеметов модели Прага. Правда, это решение было впоследствии отменено. Однако столичный оружейный завод смог одержать победу на конкурсе и в следующем году.
Эта модель, созданная на базе прежних опытных образцов, была разработана Вацлавом Холеком вместе с братом Эмануэлем и конструкторами Мареком и Подрабским. Их ручной пулемет, боеприпасы в который подавались из ленты продемонстрировал свое превосходство над иностранными конкурентами. После переделки на магазинную подачу патронов эта модель получила название Прага 1924. На всех испытаниях пулемет показывал отличные результаты. В конце 1924 года военные согласились принять зту модель на вооружение.
В качестве временной меры военное командование закупило пулеметы Браунинг BAR М 1918 и М 1922, а также Тонкие 1922. В литературе имеются сведения о том, что последние даже производились в Чехословакии. Заказы на пулеметы Мадсен и Дарн, сделанные в ходе испытаний, были окончательно аннулированы.
Серийный выпуск новых пулеметов начался лишь в 1926 году в Брно, где Вацлав Холек к тому времени занял пост за ведующего опытным производством. Без технической поддержки заводов Skoda в Пльзени начало производства мог ло бы затянуться еще на долгое время.
Существовали трудности и иного характера. Почти 10 лет производители и конструкторы спорили по поводу лицензионных налогов. Для завода в Брно они были слишком высокими, а для пражского завода — слишком низкими. Спор удалось уладить лишь в июне 1935 года. Больше всего выиграла в этом финансирующая сторона — индустриальный банк, действовавший по поручению пражского завода, а меньше всего — конструкторы, чья доля в заработках постоянно падала.
Словацкие зенитчики, сентябрь 1941 года
В конце 1926 года войска получили первые пулеметы, которые назывались ZB 1926. К 1929 году в пехотных войсках имелось уже несколько тысяч единиц этого оружия. Изменение названия модели диктовалось не столько задержкой с началом производства, сколько принципиальными соображениями и отражало результаты конструктивных усовершенствований.Если не обращать внимания на незначительные детали, то в серийно выпускавшейся модификации, кроме видоизмененного прицела, был ствол другой конструкции. В модели Прага 1924 ствол только примерно до половины покрывали ребра охлаждения, а в серийной модели они располагались по всей его длине.

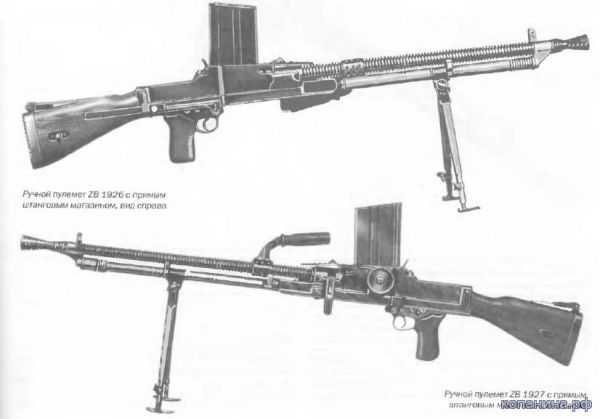

Ручной пулемет ZB 1926 работает по принципу использования энергии пороховых газов, имеет неподвижный ствол с воздушным охлаждением, который жестко запирается качающимся затвором. Вблизи дула в стволе располагается отверстие, через которое отводятся пороховые газы. Часть их них направляется на поршень, который открывает затвор, извлекая при этом пустую гильзу из патронника. Повторное заряжание, выстрел и запирание ствола происходят под воздействием мощной пружины.

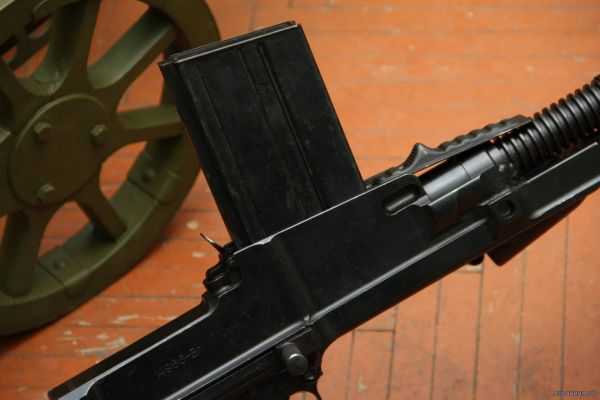

Боеприпасы подаются из расположенного сверху коробчатого магазина под действием пружины. Магазин вмещает 20 патронов Маузер калибра 7,92 мм. Стрельба ведется одиночными патронами и очередями. Практический темп огня при стрельбе длинными очередями составляет 180 выстр./мин, а при стрельбе короткими очередями — 100 выстр./мин.
Как уже говорилось, ствол оснащен ребрами охлаждения, а также ручкой для переноски и пламегасителем. Под стволом закреплены складные сошки. Позднее проходили испытания более устойчивой опорной системы. Вдобавок к сошкам под прикладом размещалась дополнительная опора. Это создавало лучшие условия для ведения прямого огня. Кроме того, испытывался легкий станок для использования пулемета против воздушных целей.

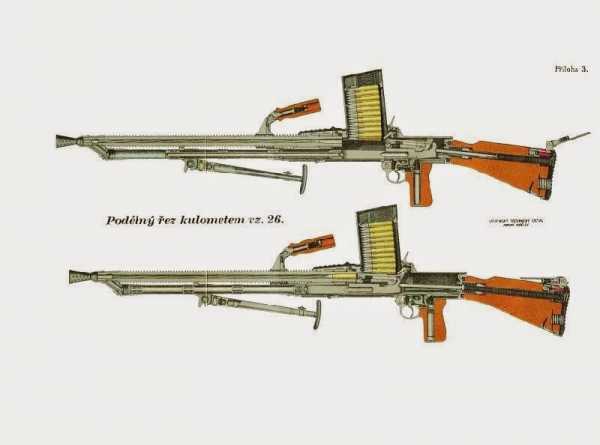

Основными частями, из которых состоит пулемет, являются ствол с ручкой, газоотводная трубка и пламегаситель, корпус с газовым цилиндром, прицел, затвор с газовым поршнем, спусковое устройство и приклад, в котором располается возвратная пружина. Прицел размещен на левой стороне корпуса и имеет градуировку от 200 до 1500 м с шагом в 100 м. Предельной дистанцией для мелких и трудноразличимых целей считается 1200 м, а против крупных и хорошо различимых —1500 м. Эф фективная дальность стрельбы составляет 700 м.
ZB-1930
В ходе серийного производства на базе этой модели была создана модификация ZB 1927. На первый взгляд, она ничем не отличается от предыдущей модели, но содержит конструктивные изменения в газовом регуляторе, поршне и в устройстве присоединения ствола к корпусу, а также частично в механизме затвора. Прежде всего, подвергся изменениям принцип отвода газов через продолговатую прорезь в стволе вместо круглого отверстия. Модифицированное таким образом оружие в тридцатые годы поставлялось под названием ZB1930, а версия, переделанная под использование патронов различного типа, — ZB 1930 J.
Пулемет типа ZB1930 известен также как персидская модель, a ZB1930 J — югославская. В оружии последней версии могли без ущерба для эффективности использоваться патроны различных типов.
В отличие от первоначального варианта, модернизированные пулеметы оснащались регулятором, с помощью которого можно было устанавливать количество и интенсивность поступления пороховых газов в цилиндр. Регулятор имел 7 степеней. Пулеметы типа ZB1930 зачастую снабжались уже упомянутой дополнительной подставкой под прикладом, а также планкой горизонтальной наводки с боковыми ограничителями. Изменилась и градуировка прицела. Он мог устанавливаться на дистанцию от 100 до 2000 м с шагом 50 или 100 м.
Проблему стрельбы патронами различного типа и качест ва в принципе удалось решить уже в 1933 году. Это произошло в связи с одной экспортной сделкой. В конце двадцатых го дов в Великобритании, где командование собиралось оснастить армию новым ручным пулеметом, проводились испытания различных моделей оружия, в том числе и из Брно. В течение четырех лет экспертная комиссия изучала представленные модели пулеметов изо всех стран мира.
В конце концов, решение было принято в пользу чехословацкого пулемета, холек модифицировал оружие в соответст вии с английскими требованиями. Он переоборудовал пулемет с калибра 7,92 мм на .303 в расчете на английский винтовочный патрон Кордит 7,7×56 R. Однако остатки сгоревшего пороха загрязняли механизм и приводили к отказам в газоотвод ном механизме.
Тем не менее вновь сконструированная модель Холека, созданная, разумеется, на базе его отлично зарекомендовавшей себя системы, смогла удовлетворить требования английских заказчиков в полной мере. Новый ручной пулемет получил название ZGB1933 (Zbrojovka, Great Britain). Хотя принцип действия был точно таким же, как и в оригинальной модели, обе версии существенно отличались друг от друга.
В1933 году несколько десятков пулеметов новой модели, часть из которых устанавливалась на легком зенитном станке, прибыли для испытаний в Великобританию. Заинтересова лись ими и чешские вооруженные силы. Для испытаний они получили модифицированную версию, хотя и в весьма незначительном количестве. Модель обозначили как ZB 1934 и сконструировали под патрон Маузер калибра 7,92 мм. Мы располагаем лишь данными по модификации, направленной в Великобританию.
Пулемет получил одобрение британского командования, которое решило взять его на вооружение. В мае 1935 года бри танское правительство и руководство оружейного завода в Брно подписали лицензионное соглашение. В соответствии с ним, пулемет должен был производиться на английском предприятии Royal Small Arms Factory (RSAF) в Энфилде. Для наименования модели были взяты первые буквы названия городов Брно и Энфилд. Таким образом появилась модель ручного пулемета Брен. Этот лицензионный договор стал одним из главных экономических успехов чехословацкого завода, который к тому же переживал в это время состояние кризиса.
Однако уже до этого завод в Брно добился значительных достижений в области экспорта пулеметов системы Холека. Их продажа за границу началась сразу же после того, как первые 1000 пулеметов поступили в чехословацкую армию.
Первыми иностранными покупателями стали Югославия и Литва, в 1928 году к ним присоединился Китай, а с 1929 года — Бразилия, Чили Эквадор, Персия (с 1935 года Иран), Румыния и другие страны. Примечательно, что оружие на экспорт производилось с различным калибром и во множестве модификаций.
Пулеметы типа ZB1926 и их модификации одержали победы на 18 международных конкурсах, поставлялись в 24 страны, а в некоторых из них были признаны штатным армейским оружием (кроме Великобритании, это Югославия и Румыния). Судя по количеству импортированных пулеметов, оружие было признано штатным в Китае и Турции.
Пулемет ZB — 30
Германские вооруженные силы, вторгшиеся в марте 1939 года в Чехословакию, также использовали пулеметы из Брно под названием модель 26 (t) и модель 30 (t). Их производство и экспорт продолжались под контролем оккупантов и были остановлены только спустя год после начала выпуска в Брно в 1941 году немецкого универсального пулемета MG 34.
Данные относительно объема производства сильно отличаются друг от друга. Имеются сведения, что с 1926 по 1939 год было выпущено около 150 тыс. пулеметов. Насколько это соответствует действительности, установить не удалось. Известно только, что в 1931 году министерство обороны потребовало от завода гарантий что в случае необходимости он будет производить ежемесячно 665 пулеметов и запасные части к ним, а также что с 1936 по 1938 год оно заказало более 34 тыс. пулеметов. Специалисты утверждают, что министерство обороны закупило в общей сложности 120 тыс. ручных пулеметов типа ZB. Большая их часть находилась на складах и после аннексии Чехословакии 15 марта 1939 года попала в руки немецкихокну пантов. 0 количестве трофейных пулеметов нет не только точных цифр, но даже предположительных оценок.
Однако о зарубежных поставках в литературе имеются точные сведения. Так, Китаи купил 30249 ручных пулеметов ZB 1926 и ZB 1927, Литва — 3138. Япония — 2200, Югославия — 1500, Бразилия — 1080, Эквадор — 200, Чили — 11.
В количестве 17131 пулемет ZB 1930 был продан в Румынию, 9805 — в Турцию, 3350 — в Боливию, 2000 — в Афганистан, 1257 — в Перу, 750 — в Эквадор, 450 — в Эфиопию, 80 — в Уругвай, 5 — в Никарагуа.
Специально модифицированных для Югославии пулеметов ZB1930 J было поставлено 15500 штук, кроме того, 110 — продано в Венесуэлу. 1060 пулеметов «британской» модели ZGB 1933 купил Египет, 3000 — Болгария, 850 — Ирак, 600 — Литва, 85 — Великобритания.
Таким образом, чехословацкое предприятие с 1927 по 1940 год продало в общей сложности почти 90 тыс. ручных пулеметов ZB 1926 и их модификаций, а также 6000 штук «британской» модели. Большой интерес к приобретению лицензии на производство проявило румынское предприятие Copsa Mica в Кугире. Завод в Брно направил туда 1930 единиц оборудования и большое количество специалистов, которые должны были наладить производство модели ZB 1930.
После 1945 года выпуск пулеметов системы Холека продолжался, но в незначительном количестве и только для собственных нужд Чехословакии. В 1952 году чехословацкие вооруженные силы получили новый ручной пулемет модели 52, рас считанный на патрон М 52. Позднее это оружие было переобо рудовано под советский укороченный патрон типа М 43 и получило название Модель 52/57
Масса, кг……………………………………………10,50-11,20
Патрон……………………………………………………7,92×57
Длина ствола, мм……………………………………………..570
Нарезы/направление……………………………………….4/п
Прицельная дальность стрельбы, м………………………1500
Эффективная дальность стрельбы, м………………………700
Характеристики: ручной пулемет ZB 1926
Калибр, мм……………………………………………………7,92
Начальная скорость пули (v0), м/с………………………..760*
Длина оружия, мм…………………………………………..1168
Темп стрельбы выстр./мин………………………………….500
Подача боеприпасов……………прямой штанговый магазин
на 20 патронов
Масса в незаряженном состоянии, кг…………………….8,89
Масса полного магазина, кг……………………………….0,80
Масса ствола, кг……………………………………………..2,50
Патрон……….. 7,92×57
Длина ствола, мм……………………………………………..600
Нарезы/направление………………………………………..4/п
Прицельная дальность стрельбы, м………………………1500
Эффективная дальность стрельбы, м………………………700
* Чехословацкий патрон М1934
Характеристики: ручной пулемет ZB1930
Калибр, мм…………………………………………………..7,92
Начальная скорость пули (v0), м/с……………………….830*
Длина оружия, мм…………………………………………..1170
Темп стрельбы, выстр./мин…………………………………600
Подача боеприпасов……………прямой штанговый магазин
на 20 патронов
Масса в незаряженном состоянии кг………………… 9 65
Масса полного магазина, кг……………………………….0,80
Масса ствола, кг…………………………………………….2,50
Патрон……………………………………………………7,92×57
Длина ствола, мм…………………………………………….600
Нарезы/направление……………………………………….4/п
Прицельная дальность стрельбы, м………………………2000
Эффективная дальность стрельбы, м…………………….1200
* Чехословацкий патрон М1923.
Характеристики: ручной пулемет ZGB 1933
Калибр…………………………………………………………303
Начальная скорость пули
(v0), м/с……………………………………………………… 745
Длина оружия, мм…………………………………………..1150
Темп стрельбы, выстр./мин…………………………………500
Подача боеприпасов………………………рожковый магазин
на 30 патронов
Масса, кг …………………………………………………10 20
Патрон……………………………………………303 (7,7×56 R)
Длина ствола, мм…………………………………………….635
Нарезы/направление……………………………………….6/п
Прицельная дальность стрельбы, м……………………>=1097*
Эффективная дальность стрельбы, м ……………………700
* Соответствует 1200 ярдам.
xn--80aaxgqbdi.xn--p1ai
Станковый 7.92 мм пулемет ZB 1937 — Вооружение
Намерение чехословацкого военного командования вооружить армию мощными станковыми пулеметами единого типа удалось осуществить только в середине двадцатых годов, да и то лишь частично. В то время было принято решение переоборудовать станковые пулеметы Шварцлозе на патрон Маузер калибра 7,92 мм. Переделанные на оружейной фирме Янечека пулеметы получили название Модель 1907/24. Производившиеся там же позднее новые пулеметы этого калибра стали обозначаться как Модель 1924.
Пулеметы обоих типов с водяным охлаждением были не только слишком тяжелыми, но и имели множество других недостатков, характерных для системы Шварцлозе. Это стало известно еще в начале двадцатых годов когда на вооружение поступили пулеметы в оригинальном исполнении из Австрии, но приемлемого решения проблемы по различным причинам в то время принять было невозможно. Соответствующие конструкторские проекты на пражском оружейном заводе не привели
к успеху. Это же относилось и к разработкам Рудольфа Елена и Эмануэля Холека.
Елен создал в конце 1921 года пулемет, работавший по принципу использования энергии пороховых газов, с воздушным охлаждением, жестким запиранием ствола и подачей патронов из ленты. Пулемет имел ствол с коротким ходом в переднем направлении и был рассчитан на патроны Маузер калибра 7.92 мм. Исходя из года подачи патентной заявки, это оружие получило название Елен 1922. Оно 2 раза прошло испытания и в обоих случаях продемонстрировало недостаточную надежность. Вдобавок ко всему его признали слишком легким и отклонили.
пулемет ZB 1937
К конкурсу, проходившему весной 1922 года, Холек подготовил импровизированную станковую версию ручного пулемета. Она тоже имела воздушное охлаждение ствола и тот же калибр. У этого пулемета было тоже жесткое запирание ствола, но он был неподвижным.
В ходе дальнейшего усовершенствования на его основе через несколько месяцев конструкторы создали опытный станковый пулемет Прага 1924. Это название может ввести чита теля в заблуждение. Если не считать более тяжелого ствола.усиленного приклада и треножного станка пулемет очень по ходил на опытный образец ручного пулемета Прага 1/23, про ходивший испытания годом раньше.
Испытания все же состоялись, однако оружие проявило себя не с лучшей стороны. Проблема станковых пулеметов ос тавалась по-прежнему нерешенной. В течение нескольких лет могло создаться впечатление, что командование удовлетворено пулеметом Шварцлозе, переоборудованным под патрон Маузер и отказалось от мысли создания отечественного станкового пулемета.
Однако весной 1930 года на оружейной фабрике в Брно началась разработка соответствующего проекта причем министерство обороны не имело к этому никакого отношения. Проект основывался на личной инициативе конструкторов Хо- лека и Рольчика. Поводом стал, вероятно, международный успех ручного пулемета ZB1926, поставлявшегося во многие страны.
Опытный станковый пулемет образца 1930 года был рассчитан на патроны Маузер калибра 7 92 мм. Теоретический темп стрельбы составлял от 500 до 700 выстр./мин. Пулемет использовал принцип отдачи, имел ствол с коротким ходом и был смонтирован на станке Шварцлозе. Особо примечательными являлись 3 технических решения: затвор необычной конструкции, открывавшийся в сторону металлическая лента для подачи патронов, звенья которой рассоединялись после выстрела, и водяное охлаждение, которое в ту пору считалось уже несовременным, особенно для новой модели.
Чешский пулемет ZB 1937
Переоборудовав образец на воздушное охлаждение и снабдив его другим затвором и треножным станком собственной конструкции, Холек и Рольчик в 1932 году представили эту модель под названием ZB 50 на конкурсе в Греции. Чехосло вацкое командование также подвергло ее испытаниям наря ду со станковым пулеметом CZ1930, который использовался главным образом в качестве авиационного. При этом рассматривалась возможность их применения на бронетранспортерах а возможно и в пехоте
Однако эффективность пулемета лишь частично отвечала предъявленным требованиям. При низком темпе стрельбы оружие демонстрировало приемлемые результаты, но при высоком который требуется для поражения бронированных и воздушных целей, становились очевидными недостатки, в первую очередь частые отказы. Поскольку причины этого крылись в принципе действия, в частности в относительно тя желом затворе, комиссия приняла единственно правильное решение. Она отклонила этот образец и поручила конструкто рам разработать новую модель на базе другой концепции — использования энергии пороховых газов.
Эта опытная модель, получившая название ZB 52 и имевшая воздушное охлаждение ствола теоретический темп стрельбы, регулируемый в пределах от 500 до 700 выстр /мин, а так же новый станок, прошла испытания уже в 1933 году. Этот образец был туг же модернизирован в результате чего на свет появилась модель ZB 53, опять же на новом станке.
Наконец то впереди забрезжил успех. Опытный образец выдержал все испытания и продемонстрировал свое превосходство над станковым пулеметом Шварцлозе фирмы Янече ка в части надежности и точности стрельбы, а также по всем техническим параметрам. Критике подвергся только треножный станок, который конструкторы впоследствии неоднократ но видоизменяли.
В конце 1934 года новинка была испытана в войсках. Завод изготовил 17 пулеметов, из них 7 без станка для установки на бронированной технике. Остальные пулеметы со станками испытывались в пехотных и кавалерийских войсках а также в велосипедном батальоне и горнострелковом полку причем показали настолько хорошие результаты что министерство обороны немедленно заказало 500 штук, правда, без станков.

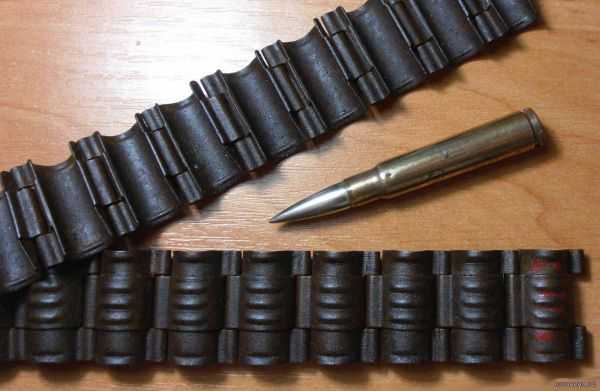

Лента от чехословацкого пулемета ZB-37 ( так же его называют ZB vz.37 и TK vz.37), под патрон 7,92х57мм
После оккупации Чехословакии имеющиеся пулеметы попали на вооружение немцев под обозначением MG 37(t), а их производство не свернули и оно продолжалось до 1944 года для покрытия потребностей Рейха.
Это оружие предназначалось исключительно для установ ки на танках и в укрепленных пунктах. Командование присвоило ему название станкового пулемета ZB 1935. Во время производства опытной серии которое несмотря на установку на заводе новых станков и оборудования осуществлялось еще вручную был учтен весь опыт войсковых испытании.
Руководство завода выпустило вдвое больше пулеметов, чем требовалось. С мая до конца 1935 года армия получила 500 заказанных единиц Остальные отправили на склад в расчете на то, что они вскоре будут востребованы Эту акцию руководство завода провело на свои страх и риск, однако при этом планы, разумеется, строились в расчете на экспорт
Насколько правы оказались организаторы, продемонстрировал большой интерес, проявленный к этим пулеметам в июне 1935 года со стороны Англии. На следующий год английские военные закупили несколько опытных образцов пулеме та по цене 310 фунтов за штуку и 15 тыс. патронов к ним В на чале 1937 года предприятие Birmingham Small Arms Company Ltd. (BSA) заключило с заводом Zbrojovka Brno договор на ли цензионное производство чехословацкого пулемета
До конца второй мировой войны в Англии было произведе но около 60 тыс. таких пулеметов для танков и бронетранспор теров. Им было присвоено название Беса. Для выпуска патронов Маузер калибра 7,92 мм в Великобритании даже был построен специальный завод боеприпасов.
Когда в Брно 10-12 июня 1936 года заседала экспертная комиссия в которую вошли представители завода и военного командования, лицензионный договор с английской фирмой уже был практически заключен. Англичанам сообщили убеди тельные факты о войсковых испытаниях станковых пулеме тов ZB 53 и ZB 1935, что подтвердило те данные которые ан глийское военное командование получило в ходе собственных испытаний этого оружия.
Экспертная комиссия, несмотря на хорошие результаты посоветовала внести дальнейшие усовершенствования в кон струкцию. Это делалось с той целью чтобы предложить как собственным войскам, так и покупателям за границей оптимальное оружие.
Военные и производители сошлись на двадцати семи тех нических изменениях. 29 января 1937 года принятый на вооружение чехословацкой армией пулемет получил окончательное название — станковый пулемет ZB 1937. Он должен был выпускаться в трех версиях — для укрепленных пунктов и пехотных войск в исполнении О, для бронированной техники в исполнении UV и на экспорт без дополнительных обозначений. Пулеметы, отвечавшие по техническому исполнению образцу ZB 53, сохранили обозначение ZB 1935.

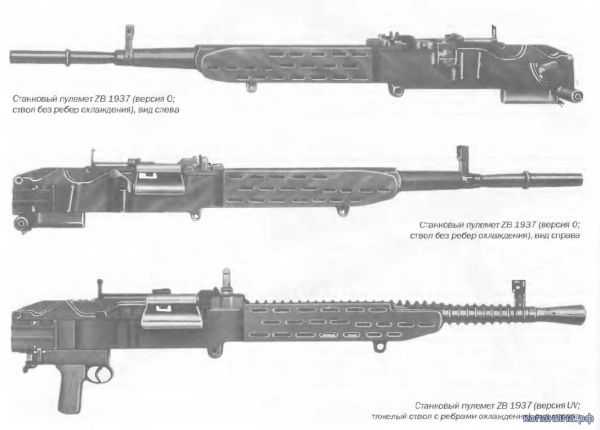

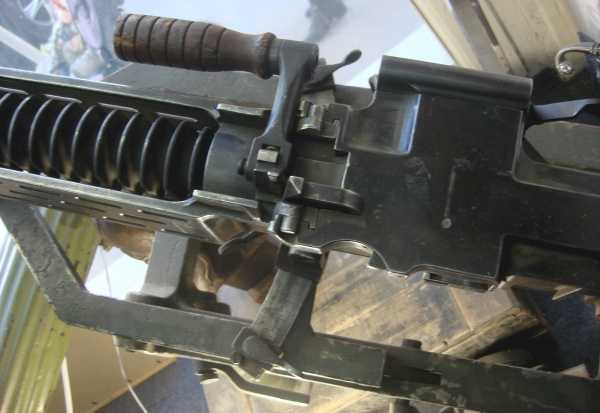

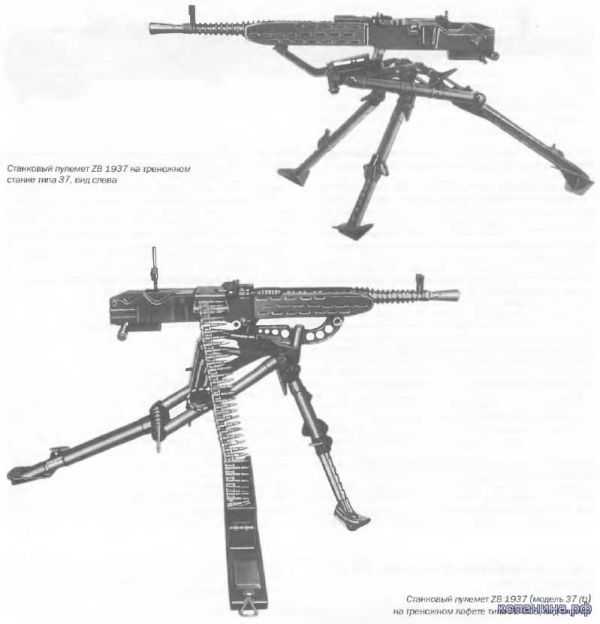

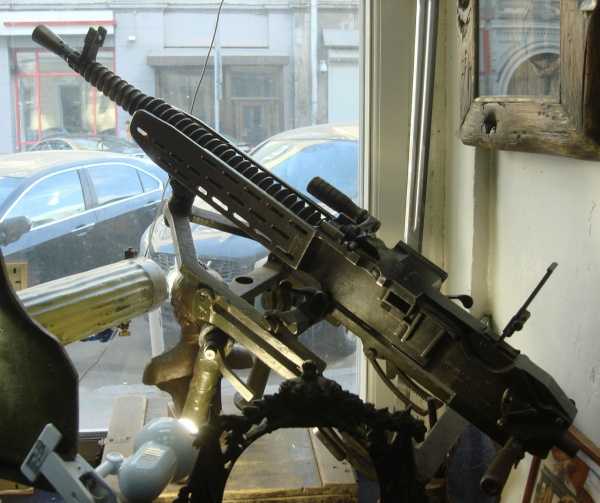

Станковый пулемет ZB1937 работает по принципу использования энергии пороховых газов. Его ствол с коротким ходом жестко запирается затвором. Последний вместе со стволом в сцепленном положении отходят назад примерно на 20 мм. После того как пуля минует отверстие в стволе, пороховые газы поступают на газовый поршень, расцепляют ствол с затвором и отводят затвор в заднее положение.
Объем газов и интенсивность их поступления в цилиндр могут регулироваться. Регулятор имеет 4 положения. В пулемете есть ускоритель, который регулирует передний ход затвора и может повышать теоретический темп стрельбы с 500 до 700 выстр./мин.
Боеприпасы подаются с правой стороны из металлической ленты на 100-200 патронов Маузер калибра 7,92 мм. Стрельба ведется одиночными патронами или очередями. Практическая скорострельность составляет 200 выстр./мин. Если пулемет установлен на станке типа 37 (эта версия была утверждена в середине января 1939 года), то уровень превышения может устанавливаться на 350,500 или 650 мм. Неровности почвы компенсируются регулировкой треноги.
Сменный ствол выпускается в двух исполнениях — тяжелом и легком. Он снабжен защитой от повреждений, которая представляет собой две плоских пластины с прорезями по бокам, служащие одновременно для отвода тепла. Тяжелые стволы, как правило, оснащались радиальными ребрами охлаждения.
Каждый ствол имеет по 3 вертикальных паза для соединения с корпусом и ручку для переноски. Смена ствола представляет собой довольно сложный и длительный процесс. Длина нарезов составляет 240 мм. Рамочный прицел может устанавливаться на дистанцию от 200 до 2500 м. Эффективная дальность огня достигает 1000 м.
Поскольку оружие предназначалось для установки в укрепленных пунктах и на танках, его окончательный вариант для использования в пехотных войсках был не определен. До тех пор пока командование 17 января 1939 года не приняло для пехоты новый усовершенствованный станок типа 37, версия О применялась в пехотных войсках частично со станком образца 1935 года, а частично без него.
Данных о том, сколько пулеметов поступило в пехоту, не имеется. Во всяком случае, оружие с новым станком в пехотные войска до аннексии Чехословакии 15 марта 1939 года не направлялось, а со станками старого типа — лишь в небольшом количестве. Опубликованные в Чехословакии аналитические материалы свидетельствуют о том, что генералитет по различным причинам придавал второстепенное значение вопросу использования этого оружия в пехоте и замены штатного пулемета Шварцлозе калибра 7,92 мм.
Причиной этому могло служить сложное финансовое положение. В начале тридцатых годов только что завершилось перевооружение армии пулеметами Шварцлозе, переоборудованными под калибр 7,92 мм. Это потребовало многомиллионных расходов, а переход на новые пулеметы был бы связан с еще большими затратами. В августе 1935 года, когда в распоряжении армии находилась примерно половина из изготовленных 500 экземпляров новой модели ZB1935, один из представителей министерства обороны заявил, что замена пулеметов Шварцлозе не планируется, а серийное производство но-вых пулеметов для оснащения пехотных войск даже не обсуждается.
Решение об оснащении других родов войск пулеметами нового типа появилось в ноябре 1936 года. Хотя впоследствии оно было уточнено и незначительно откорректировано, но в принципе являлось основополагающим для производства, поставки и применения нового оружия. В соответствии с ним, в первую очередь надлежало изготовить 6700 станковых пулеметов, из них 500 единиц образца 1935 года и 6200 образца 1937 года. В число пулеметов новой версии должны были входить 4500 единиц в исполнении О без станка для оборонительных укреплений, а остальные — в исполнении UV для танковых частей Незначительная часть предназначалась
для саперных войск и боевых катеров. Первые поставки ожи дались уже в 1936 году, а последние — к концу 1939 года.
До конца 1938 года министерство обороны увеличило заказ еще на 8300 единиц, но к 15 октября получило не более 6000 пулеметов, что составляло около 75% от общего объема выпуска на тот период времени.
Первые 500 пулеметов образца 1935 года поступили в армию к концу 1936 года. Это было большей частью оружие, предусмотрительно направленное на склад. Поскольку оно изготовлялось вручную, взаимозаменяемость отдельных его деталей не обеспечивалась. Гарантию взаимозаменяемости дирекция завода дала только после начала серийного производства. По решению министерства обороны в сентябре 1937года началась замена всех пулеметов образца 1935 года на серийную модель ZB 1937. Старые пулеметы стали направлять на экспорт.
Румыния закупила 287 таких пулеметов, Иран —160, а остальные приобрел в Китай. В Китай была продана и первая се рийная партия модели ZB 1937 В литературе имеются сведения о том, что руководство завода на начальном этапе произ водства не могло гарантировать некоторые параметры качества, и чехословацкое военное командование отказалось принять это оружие.
Всего на экспорт было произведено 12 тыс. пулеметов, т. е. вдвое больше, чем для собственных вооруженных сил. В одном только 1939 году было продано за границу более 5000 экземпляров.
К числу иностранных покупателей, кроме Китая, Ирана и Румынии, а также Великобритании, где это оружие производилось по лицензии, относились Афганистан, Болгария, Чили, Югославия, Литва и Перу. Самым крупным заказчиком выступала Румыния, чьи вооруженные силы приобрели не только уже упомянутые пулеметы образца 1935 года, но и 6529 пулеметов в пехотном исполнении с модифицированным станком и 1470 пулеметов версии О. В Чили это оружие поставлялось в модифицированном исполнении с калибром 7 мм, а в Перу —
7,65 мм, хотя и в незначительном количестве.
Продукция и экспорт оружия продолжались и после марта 1939 года во время немецкой оккупации до тех пор, пока предприятие не освоило пулеметы немецкой конструкции и запчасти к ним. Пулеметы типа ZB 1937 были приняты на во оружение вермахтом под названием Модель 37 (t).
Время прекращения их производства не выяснено. Воз можно это произошло в 1941 году. До этого момента инженеры в Брно продолжали по заданию Германии работать над модернизацией своего пулемета. От них требовалось уменьшить
массу и повысить темп стрельбы до 1350 выстр./мин, создать новый прицел и станок. Новая модификация получила заводское наименование ZB 309. Однако с окончанием производства чехословацкого пулемета завершились и эксперименты.
После второй мировой войны чехословацкая армия пона чалу приняла станковые пулеметы типа ZB на вооружение наряду с советским пулеметом системы Максим ПМ 1910 и немецкими универсальными пулеметами моделей 34 и 42. Спустя некоторое время комплектование армии было дополнено советскими ручными, станковыми и крупнокалиберными пуле метами. В конце концов на вооружение были приняты отечественные универсальные пулеметы модели 59, разработка которых началась в начале пятидесятых годов.
Характеристики: станковый пулемет ZB1937
Калибр, мм…………………………………………………..7,92
Начальная скорость пули (v0), м/с………………………….790
Длина оружия, мм…………………………………………..1096
Темп стрельбы выстр./мин………………………………..500*
Подача боеприпасов…………………………..стальная лента
на 100 или 200 патронов
Масса в незаряженном состоянии, кг…………………..19,00
Масса станка, кг……………………………………………17,50
Масса полной ленты на 100 патронов, кг ………………3,40
Масса полной ленты на 200 патронов, кг………………..6,80
Патрон……………………………………………………7,92×57
Длина ствола, мм…………………………………………….733
Нарезы/направление……………………………………….4/п
Прицельная дальность стрельбы, м………………………2500
Эффективная дальность стрельбы, м…………………….1000
* Регулируется до 700 выстр./мин.
xn--80aaxgqbdi.xn--p1ai
Чехословакия — Всё о Второй мировой
Ручной пулемет ZB vz.26
Ручной пулемет ZB vz.30
Пулемет разработан на основе пулемета «Praha-II», созданного на оружейном заводе «Česka Zbrojovka Praha». Производство пулемета, получившего официальное обозначение «Lehky Kulomet Vzor 26» (LK Vz.26) было налажено на заводе «Zbrojovka Brno». В 1930 была проведена незначительная модернизация пулемета, направленная на повышение его надежности. Автоматика пулемета газоотводная, с длинным ходом газового поршня, расположенного под стволом. Пулемет имел воздушное охлаждение быстросменного ствола. Питание патронами осуществляется из приставного сверху коробчатого магазина. Пулемет допускал ведение одиночного и автоматического огня, переводчик режимов огня расположен слева над пистолетной рукояткой. Пулемет штатно комплектовался складной двуногой сошкой. Пулемет также мог устанавливаться на специальные станки-треноги, позволявшие вести огонь, как по наземным, так и по воздушным целям. Монтировался он и на бронетехнику. Общее количество захваченных Вермахтом пулеметов и выпущенных по его заказу составило 62 тысячи единиц. В Германии они служили под обозначением MG-26/30(t). Пулемет состоял на вооружении более 20 стран. Всего в 1926-1939 гг. было выпущено 120 тысяч пулеметов. ТТХ пулемета: калибр – 7,92 мм; длина – 1168 мм; длина ствола – 600 мм; масса – 8,9 кг; емкость магазина – 20 патронов 7,92х57 мм; начальная скорость пули – 744 м/с; темп стрельбы – 500 выстрелов в минуту; прицельная дальность – 1 км.
Станковый пулемет ZB-53/ Vz.37
Станковый пулемет с воздушным охлаждением ствола был разработан в 1935 г. под обозначением – ZB-53. Через два года принят на вооружение под индексом Vz.37 и выпускался до 1944 г. Стрельба велась автоматическим или одиночным огнем. Пулемет выпускался в танковом и пехотном вариантах, в последнем он мог устанавливаться на несколько вариантов пехотных станков-треног. Органы управления огнем (пара горизонтальных складных рукояток со спусковой клавишей посередине в пехотном варианте или пистолетная рукоятка со спусковым крючком в танковом) размещались на подвижном основании в нижней части ствольной коробки, и одновременно служили для взведения затвора. Пулемет использовался в Иране, Китае, Румынии и Югославии. Великобритания выпускала танковый вариант под обозначением Besa Mk-I». Захваченные Вермахтом (12,7 тыс.) и выпускаемые по его заказу (8,7 тыс.) пулеметы имели обозначение MG-37(t). Всего было выпущено не менее 26,5 тысяч единиц. ТТХ пулемета: калибр – 7,92; длина – 1096 мм; длина ствола – 733 мм; масса пулемета – 19 кг; масса станка – 17,5 кг; боепитание – лента на 100 или 200 патронов 7,92х57 мм: темп стрельбы – 500 или 800 выстрелов в минуту; прицельная дальность стрельбы – 2 км.
Крупнокалиберный пулемет ZB-60 на пехотном станке
Пулемет ZB-60 выпускался в 1937-1943 гг. Он представлял собой автоматическое оружие с воздушным охлаждением массивного быстросменного ствола. Стрельба велась только автоматическим огнем. Пулемет выпускался в танковом и пехотном вариантах, в последнем он мог устанавливаться на зенитный станок-треногу или специальный колесный станок со съемными колесами большого диаметра и раздвижной станиной-треногой. Оружие также выпускалось в Англии и поставлялось в Грецию, Иран и Югославию. Только на экспорт было поставлено 1200 пулеметов. ТТХ пулемета: калибр – 15 мм; длина – 2020 мм; длина ствола – 1400 мм; масса пулемета – 55 кг, масса со станком — 159 кг; боепитание – лента на 40 патронов 15х101 мм; начальная скорость пули — 905 м/с; темп стрельбы – 430 выстрелов в минуту; эффективная дальность стрельбы – 1 км.
wwii.space
Экспериментальный двуствольный пулемет на базе ZB vz.26 (Китай) » Военное обозрение
Одной из главных задач оружейников на протяжении длительного времени являлось повышение скорострельности. Предлагались различные идеи и решения, которые позволяли заметно увеличить этот параметр, однако далеко не все из них смогли дойти до полноценной эксплуатации. Тем не менее, специалисты многих стран продолжали работу, пробуя те или иные оригинальные предложения. К примеру, в конце пятидесятых или начале шестидесятых годов прошлого века оружейники Китая пытались создать двуствольный пулемет с соответствующими характеристиками. В качестве основы для этого оружия был взят существующий серийный образец.В большинстве источников оригинальный китайский пулемет именуется как «двуствольный Bren», однако такое обозначение не вполне корректно. Дело в том, что китайская армия не располагала британскими «Бренами», однако использовала иные аналогичные ручные пулеметы. Свою «родословную» двуствольный образец ведет от чехословацкого пулемета ZB vz.26, также ставшего прототипом для изделия Bren. Оружие из Чехословакии в значительных количествах поступало в Китай, что позволяло рассчитывать на высокую степень унификации различных образцов.
Созданию двуствольного пулемета предшествовали следующие события. В 1927 году чехословацкая фирма Zborojovka Brno отправила в Китай первую партию пулеметов ZB vz.26 под патрон 8х57 мм Маузер. Это оружие предназначалось для Национально-революционной армии. До 1939 года, когда Чехословакия была оккупирована Германией, китайским вооруженным формированиям было поставлено около 30250 пулеметов, которые активно применялись в конфликтах того времени. Кроме того, со временем производство пулеметов было начато и на китайских предприятиях. Таким образом, к началу пятидесятых годов вооруженные силы Китая располагали значительным числом пулеметов ZB cz.26.
В пятидесятых годах, на фоне улучшения отношений с Советским Союзом и развития военно-технического сотрудничества, китайская армия начала осваивать новые образцы оружия и боеприпасы. В связи с этим было принято решение доработать часть имеющегося стрелкового оружия для использования патронов советского образца. В частности, пулеметы чехословацкой разработки теперь должны были использовать промежуточный патрон 7,62х39 мм. По-видимому, именно на этом этапе было решено проверить возможность создания ручного пулемета с повышенными характеристиками.
Перспективное оружие с увеличенной скорострельностью должно было основываться на переработанных агрегатах базового пулемета. При этом оно должно было иметь два ствола и, соответственно, два агрегата автоматики, частично соединенные между собой. Предполагалось, что такая архитектура оружия даст двукратный прирост скорострельности и соответствующим образом скажется на огневой мощи и плотности огня.
В конструкции перспективного пулемета планировалось широко использовать существующие детали, но часть комплектующих пришлось разрабатывать заново. При этом часть новых деталей представляла собой немного доработанные существующие. В частности, были переработаны некоторые элементы газового двигателя, а ствольную коробку пришлось создавать с нуля, но с учетом конструкции базового оружия.
Основным элементом конструкции пулемета стала ствольная коробка новой конструкции. Она основывалась на агрегате базового ZB vz.26, однако отличалась рядом важных особенностей. Она имела вдвое большую ширину, поскольку должна была вмещать увеличенные детали автоматики. В передней стенке коробки предусматривалось узлы для монтажа двух стволов. Под казенной частью стволов располагался небольшой выступ, в котором закреплялась трубка газового двигателя. В верхней крышке ствольной коробки имелось крупное окно для установки двух магазинов. В нижней поверхности располагались окна для выброса гильз, а также прорезь для общей рукоятки затворов.
По имеющимся данным, двуствольный пулемет сохранил автоматику на основе отвода пороховых газов и запирание стволов перекосом затвора. При этом механизмы базового оружия подверглись заметным изменениям. На обоих стволах на некотором расстоянии от дульных срезов имелись газоотводные трубки, при помощи специального узла соединявшиеся с общей трубкой, в которой располагался поршень с длинным ходом. Внутри ствольной коробки располагалась общая затворная рама, связанная с поршнем. Она отвечала за передвижение двух затворов и запирание стволов. Запирание производилось путем перекоса их задней части. Работа автоматики также обеспечивалась одной или двумя возвратными пружинами.
Базовый пулемет ZB vz.26 имел ударно-спусковой механизм, позволявший вести огонь одиночными выстрелами и очередями, а также оснащавшийся предохранителем. Вероятно, двуствольный образец сохранил этот УСМ, однако некоторые детали могли быть доработаны ввиду применения двух стволов и затворов. Тем не менее, нельзя исключать, что работоспособность ударно-спускового механизма была обеспечена путем соответствующих изменений затворной рамы.
В соответствующих креплениях ствольной коробки предлагалось крепить два ствола калибра 7,62 мм. В связи с перевооружением армии, перспективный пулемет должен был использовать промежуточный патрон 7,62х39 мм советской разработки. Такой ствол имел длину порядка 600 мм и оснащался коническим дульным тормозом. Охлаждение стволов производилось окружающим воздухом. Специальные приспособления для этого, такие как оребрение, не предусматривались.
Позади дульных тормозов на стволах пулемета монтировался узел, служивший основанием для мушек и имевший крепления для двуногой сошки. По-видимому, при сборке опытного пулемета применялись готовые стволы, снятые с серийного оружия, из-за чего прототип получил сразу две мушки в кольцевых намушниках. Сошка, в свою очередь, была стандартной для пулемета базовой модели.
Для боепитания двуствольного пулемета предлагалось применять отъемные коробчатые магазины под патрон 7,62х39 мм, заимствованные у автомата Калашникова советской разработки. Два таких магазина следовало помещать в верхнее приемное окно ствольной коробки и фиксировать общей защелкой. При помощи пружины магазина патроны должны были опускаться к затвору, который подцеплял их и досылал в патронник. После выстрела выброс стреляной гильзы производился через окно в нижней части ствольной коробки.
Как уже упоминалось, экспериментальный пулемет получил оригинальные и необычные прицельные приспособления. Из-за применения готовых стволов известный образец имел две мушки, по одной на ствол. Позади приемного окна магазинов располагался механический открытый прицел, конструкция которого позволяла наводить оружие, не обращая внимания на вертикально расположенные магазины.
Деревянная фурнитура для двуствольного оружия была без изменений заимствована у базового пулемета. К задней части ствольной коробки присоединили деревянный приклад, а на нижней ее поверхности предусмотрели пистолетную рукоять.
Согласно имеющимся данным, получившийся двуствольный пулемет имел общую длину 1,125 м и весил порядка 11,4 кг. Готовый к применению боекомплект в виде 60 патронов в двух магазинах добавлял около 1,8 кг веса. Таким образом, использованные нововведения привели к некоторому уменьшению длины и росту веса оружия. Для сравнения, базовый ZB vz.26 под патрон 8х57 мм Маузер имел длину 1168 мм и весил 8,9 кг.
Точные характеристики экспериментального китайского пулемета, к сожалению, неизвестны. Имеются сведения о прицельной дальности на уровне 600 м. Точная скорострельность образца неизвестна, но имеющиеся данные о конструкции и параметрах базового пулемета позволяют предполагать, что двуствольное оружие могло делать до 1000 выстрелов в минуту. При этом, ввиду применения сравнительно простой автоматики, выстрелы производились залпами из двух стволов одновременно.
Двуствольный пулемет китайской разработки, созданный на базе чехословацкой конструкции, имел лишь одно преимущество перед другим оружием своего класса – более высокую скорострельность. Тем не менее, за нее пришлось расплачиваться заметным увеличением веса оружия и меньшим удобством его эксплуатации. К примеру, можно отметить, что одновременный огонь из двух стволов привел к неприемлемому росту импульса отдачи даже от сравнительно слабого промежуточного патрона. Попеременная стрельба из двух стволов позволила бы сохранить показатели отдачи на приемлемом уровне, однако в таком случае пришлось бы значительно переделать автоматику и отказаться от заимствования относительно простой конструкции.
Из-за интересных, но сомнительных характеристик предложенный двуствольный пулемет не получил одобрения армии. Известно о существовании, как минимум, одного образца такого оружия, по-видимому, являвшегося прототипом для испытаний. После всех необходимых проверок и отказа военных от продолжения работ опытный пулемет был отправлен на хранение. В настоящее время он является экспонатом Музея китайского ополчения в Тунчжоу (г. Пекин).
По материалам сайтов:
http://guns.wikia.com/
http://world.guns.ru/
http://peashooter85.tumblr.com/
http://strangernn.livejournal.com/
topwar.ru

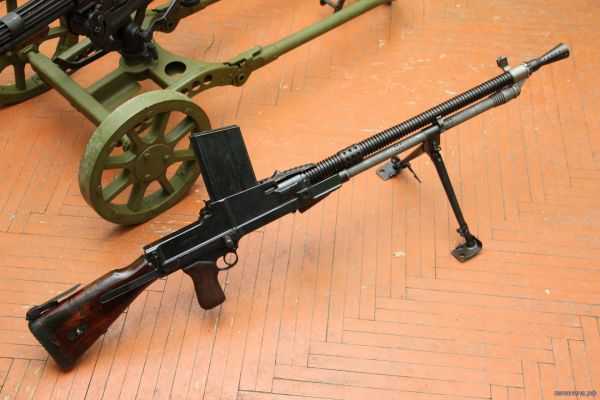

Пулемёт ZB vz. 26. Как чехословацкий ручной пулемёт стал «неприметным победителем многих войн»?
Именно этот ручной пулемёт специалисты-оружейники называют «отцом лучшего британского ручного пулемёта Bren». В одном английском оружейном справочнике ZB vz. 26 даже обозначен как… чешская модификация пулемёта Bren. После эту информацию продублировала… Википедия. Правда, сам Bren был разработан лишь в 1935 г., а ZB vz. 26 в 1926-м.Из русской Википедии о пулемёте Bren: «Новый пулемёт (пришедший на смену пулемёту Люиса) получил своё название от первых двух букв названия городов Брно (Brno) и Энфилда (Enfield), в которых было развёрнуто производство.»
Ну, ZB vz. 26 это «отец» не только британского ручного пулемёта Bren. А также испанского F.A.O., югославского M.37… Этот надёжный и неприхотливый пулемёт, как обр. 1926 г., так и несколько изменённая модификация копии ZB vz. 30 обр. 1930 г., официально состоял на вооружении 24 стран мира, даже если не считать пулемёта Bren, точной копии ZB vz. 26. под британский патрон .303 British, который находился на вооружении армий всего британского содружества до 80-х годов 20-го века (годы производства 1935 — 1971). В самой Чехословакии модернизированный ZB vz. 26 под индексом ZB vz. 52/57 производился под советский патрон для автомата Калашникова и прослужил до начала 60-х годов двадцатого века, пока не был заменён более мощной модификацией ZB vz. 59, под винтовочный патрон 7,62х54 R, который был штатным пулемётом чехословацкой армии вплоть до распада Варшавского договора.
Чем же выделялся этот «пулемёт из Брно» среди своих многочисленных «одноклассников»?
Лёгкостью, надёжностью, удобством, и, как говорили китайцы, которые очень уважали этот пулемёт, «особым боевым духом». Изготавливался из высококачественных материалов, с минимальными допусками, в результате чего был надёжнее, точнее и легче всех своих «одноклассников» того времени.
В 1921 году Чехословакия, получившая в наследство от Австро-венгерской империи достаточно развитую оружейную промышленность, начала поиск конструкции ручного пулемёта, который заменит множество устаревших иностранных конструкций. Среди множества иностранных образцов, выставленных на конкурс в 1923 году, военные выделили как самый перспективный ручной пулемет Praha II, созданный на заводе Česka Zbrojovka Praha талантливым оружейником Вацлавом Холеком. Однако пулемёт с ленточным питанием был, по мнению военных, был слишком тяжел и слишком долго перезаряжался. В следующем году Холек заменил ленту быстросъёмным магазином. Именно этот вариант был выбран представителями чехословацкой армии в качестве нового пехотного ручного пулемёта.
Ручной пулемет ZB vz. 26 представляет собой автоматическое оружие с длинным ходом газовой автоматики. Газовый поршень, с помощью которого пороховые газы, отводимые из канала ствола перезаряжают оружие, расположен под стволом. Охлаждение быстросменного ствола воздушное. Запирание ствола осуществляется перекосом затвора. Коробчатый магазин с 20 патронами вставляется сверху, стреляная гильза выбрасывается вниз. Ручка смены ствола одновременно использовалась как ручка для переноски. Пулемет допускает ведение одиночного и автоматического огня, переводчик режимов огня расположен рукояткой управления огня слева. Пулемет укомплектован складной двуногой сошкой, крепящейся снизу. Затыльник приклада подпружинен для уменьшения отдачи. Кроме того, для этого пулемета разработан специальный станок-тренога, позволявший вести стрельбу как по наземным, так и по воздушным целям. Прицел секторный, диоптрический. Для ускорения заряжания магазинов применялся специальный пружинный рычажок, называемый «ускоритель заряжания».
Тактико-технические характеристики ручного пулемета ZB vz.26.
Калибр: 7,92 мм,;Боеприпас: 7,92×57 мм Маузер;
Длина: 1161 мм;
Вес: 9,65 кг;
Начальная скорость пули: выше 750 м/с;
Скорострельность: 500-650 выстр./мин. Газовый регулятор, добавленный в 1930 г., увеличил вес оружия до веса: 10,04 кг.
После апробации пулемёта «в деле», его стали устанавливать на бронеавтомобили и лёгкие танки.
Практичные чехи сразу же стали предлагать пулемёт на экспорт. Как изготовленные в Чехии, так и лицензионное производство. Китай, Югославия, Испания, Британия, страны британского содружества…
Гражданская война в Китае, гражданская война в Испании. Пулемёт показал себя с самой лучшей стороны.
После захвата Китая пулемёты ZB vz. 26 как китайского, так и чешского производства в количестве более 100000 штук использовались в императорской армии Японии.
Вторая мировая война ещё больше способствовала распространению чешских лёгких пулемётов в мире. Их использовала как гитлеровская Германия, получившая всё чешское вооружение,
так и страны противостоящие ей, в том числе и советский Союз, которому эти пулемёты достались при присоединении прибалтийских республик. И даже немецкий винтовочный патрон, под который были сделаны эти пулемёты, пришёлся очень кстати, ведь это оружие поставлялось в партизанские формирования на оккупированной немцами территории.
Для производства в военное время пулемёт был «восхитительно нетехнологичным», но что делать, надёжную и проверенную «машинку» заменить в британской армии было нечем. «Для производства ствольной коробки было необходимо около 550 обмеров и 270 операций, причем деталь весом до 2 килограмм получалась из заготовки массой 10 килограмм – для военного времени такие потери металла были очень чувствительные.» Однако, упрощение производства ствольной коробки дало резкую потерю надёжности. Поэтому, при производстве лицензионных образцов в Англии, Канаде и экономили на другом: на длине ствола, упрощали приклад, вместо телескопических сошек делали просто складные…
После второй мировой войны пулемёт тоже не остался «без работы». Прежде всего, корейская война, в которой китайские и английские клоны ZB vz.26. После этой войны ни один памятник героям той войны в Северной Корее не обходится без этого пулемёта. «Есть легенда, что, уже после войны, великий вождь и учитель Ким Ир Сен объезжал воинские части. В арсенале одной из частей он приметил ZB vz. 26, взял в руки и сказал: — Это хороший пулемет. Он много помогал нам на фронте.
Сопровождающие генералы одобрительно закивали: — Да, да. Хороший, много помогал.» И стали делать памятники героям с пулемётом, который так понравился «отцу народа».
Далее Вьетнам… И далее, далее, далее. Везде об этом пулемёте говорили как об эталоне надежности и точности. Но времена меняются… Последние пулемёты ZB vz.26. и их клоны «ушли со сцены» уже в 80-х годах прошлого века. А коллекционеры до сих пор отдают за них бешеные деньги просто, чтобы «прикоснуться к истории».
Автор: Груздев Михаил.
Mailto: [email protected]
http://rich-smeet.blogspot.com
Мою коллекцию популярных книг по самому разнообразному оружию (206 МБ) можно скачать совершенно бесплатно
Если Вам понравилась статья, прошу разместить её на своём сайте или блоге, сохранив авторский блок с активной ссылкой.
Или просто послать ссылку на эту статью
http://maleglance.blogspot.ru/2014/04/zb-vz-26.html
по Скайпу или электронной почте друзьям и знакомым.
Если Вам есть что сказать по данной теме — пишите в комментариях или на почту.
Изображения с сайтов
maleglance.blogspot.com
Пулемёт ZB-50 (Чехословакия. 1931-1932 год)

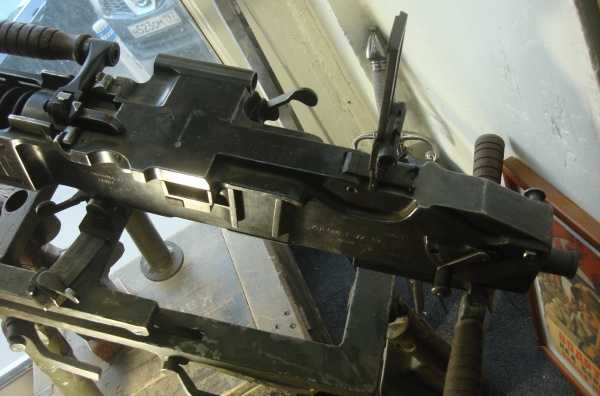

Пулемет ZB-50 был разработан на чехословацком оружейном предприятии Zborjovka Brno (ZB) в городе Брно в самом начале 1930-х годов, и запущен в серийное производство в 1932 году. Этот пулемет предназначался для объявленного чехословацкой армией конкурса на новый станковый пулемет для замены устаревших пулеметов Vz.07/24 системы Шварцлозе, однако армейских испытаний он не прошел. Некоторое количество пулеметов ZB-50 в первой половине тридцатых годов было продано в Латинскую Америку, в частности в Аргентину, однако выпуск этой системы был вскоре прекращен в пользу более перспективного пулемета ZB-53 с газоотводной автоматикой …
Что интересно, так это тот факт что пулемет ZB-50 по сути был уже не станковым, а полноценным единым пулеметом, так как мог штатно применяться как со станка-треноги (в роли пехотного или зенитного), так и со штатных складных сошек (в роли ручного). Пулемет ZB-50 использовал для своего функционирования энергию отдачи ствола при его коротком ходе. Запирание ствола осуществлялось перекосом задней части затвора вверх, в конструкции был предусмотрен рычажный ускоритель отката затворной рамы. Ствол пулемета быстросменный, воздушного охлаждения, с развитым поперечным оребрением. Ствол заключен в U-образный металлический кожух, штампованный из стали и открытый сверху для улучшения охлаждения и смены ствола. В дульной части кожуха расположен усилитель отдачи («бустер») и конический пламегаситель. Огонь из пулемета ведется с открытого затвора.
Питание патронами – из нерассыпной металлической ленты с разомкнутым звеном, подача патронов из ленты в ствол – прямая («напрошив»), направление движения ленты – справа налево. Органы управления огнем включают в себя корпус ударно-спускового механизма (УСМ), расположенный снизу задней части ствольной коробки, с двумя складными поперечными рукоятками и центральной спусковой клавишей. Оригинальность конструкции состоит в том, что для перезарядки оружия корпус УСМ выполнен подвижным вперед-назад. Для взведения затвора необходимо разблокировать корпус УСМ и, нажимая на рукоятку управления_ подать его вперед до упора. В переднем положении шептало сцепится с затвором, после чего корпус УСМ вместе с затворной группой отводится назад до постановки корпуса УСМ на защелку, так что затвор оказывается на боевом взводе (позже аналогичная система была использована еще на ряде чехословацких пулеметов).
Боеприпас — немецкий патрон 7,92х57. Пулемет мог применяться как с пехотного станка-треноги конструкции ZB, имевшего дополнительный адаптер для зенитной стрельбы, так и со штатной складной двуногой сошки, крепившейся снизу к кожуху ствола примерно на середине его длины. Для стрельбы по воздушным целям или для стрельбы с сошек пулемет также комплектовался выдвижным (телескопическим) металлическим плечевым упором — прикладом.
Источники : http://world.guns.ru/ , http://zonwar.ru/
raigap.livejournal.com
Пулемет тип ZB-26.: lautlesen — LiveJournal
Статья. 8. Пулемет тип ZB-26. Chi-shiki keikikanju 智式 軽機関銃Авт. Цвершиц А.
Введение.
После окончания Первой Мировой Войны и распада четырех империй (Российской, Германской, Австро-Венгерской и Османской) на карте Европы появилось новое Чехословацкое государство, вооруженные силы которого оказались оснащены оружием немецкого, австро-венгерского, английского, французского и русского образцов.
Если остатки трофеев австро-венгерской армии в виде винтовок Мосина и пулеметов Максим под русский патрон были довольно быстро проданы или обменяны в Финляндии на винтовки и пулеметы под немецкие и австрийские патроны (Маузер, Манлихер и Шварцлозе, Максим). Оружие под французские патроны (Лебель,Гочкис) приобрела Польша еще не перешедшая на маузеровский 7,92мм, а оружие под британские патроны (Ли-Энфилд , Люис и Виккерс) нашли своего покупателя в новообразовавшихся Прибалтийских республиках. То сама Чехословакия оставалась перед выбором между немецкими винтовками Маузер и пулеметами Максим под патрон 7,92 мм, и австро-венгерскими винтовками Манлихер и пулеметами Шварцлозе под 8мм. Метание между винтовками Маузер м98 и Манлихер 95 повторилось и с ручными и станковыми пулеметами. Оснастка и производственные линии Чехословакии достались под оба стандарта, так же в обоих случаях не полностью с утраченными или «утерянными» документами и некоторыми станками. Этим объясняется некоторое отличие стандартов производства Чехословакии от Польши или Германии (в частности не взаимозаменяемость частей затвора винтовки Маузер модели 1898 года.
(К слову сказать с пистолетами и револьверами этой проблемы не было. Не было у чехословаков своих линий производства армейского короткоствольного оружия, не было и проблемы выбора. Несколько позже после провала заказа пистолетов «Прага» для армии в октябре 1921 года, и закончившимися мытарствами с ЧЗ 1922, был принят на вооружение пистолет ЧЗ 1924 и наконец ЧЗ 1927. Но это уже другая история).
Ситуация с пулеметами обстояла также, отсутствие однообразия в вооружении (в пехоте Шварцлозе 1907/12(позже под 7,92мм 1907/24 и 1924 модели), у артиллерии Максим MG08/15 и Шоша 1915 у кавалерии), пулеметы Максим и Шварцлозе с водяным охлаждением на двуногой и трехногой легких сошках не отвечали требованиям к ручным пулеметам по весу и габаритам.
Начав разработки по ручному пулемету за сравнительный образец (вес, габариты, надежность, воздушное охлаждение, точность при ведении автоматического огня) был выбран Браунинг BAR 1918.
В период с 1920 по 1922 были рассмотрены и испытаны конструкции как отчественные Рудольф Елен и Йозеф Нетч, так и иностранные датский Мадсен, французские Дарн и Гочкис, американский Браунинг и итальянские Бреда и Скотти.
В 1922 году чешский конструктор Вацлав Холек Пражского артиллериского
завода (Parga Zbrojovka) предложил пулемет своей разработки в модификациях Прага 1 (со стволом 520мм) и Прага 2 (со стволами в 600 и 740мм).
Конкурс от министерства обороны и генерального штаба состоявшийся 15 марта 1923 года, в котором принимали участие ручные пулеметы конструкций Холека, Крнки и Нетча с допуском иностранных участников Бертье, Браунинг, Дарн, Сент-Этьен, Гочкис и Мадсен, позволили уточнить и конкретизировать требования к будущему пулемету.
А именно боеприпас окончательно утвержденный на вооружение 7,92мм (патрон Маузер), магазин на 25-30 патронов или лента на 50-100 патронов, темп стрельбы 250-300 в/мин., максимальная масса 12 кг,, воздушное охлаждение ствола, возможность выбора режима огня одиночный/непрерывный, сменный ствол, точность стрельбы, простота конструкции и надежность конструкции, низкая себестоимость при массовом производстве. Паритет отдавался отечественным конструкциям или моделям имеющим возможность выпускаться непосредственно в Чехословакии по лицензии.
Но только к 1923 году Министерство обороны Чехословакии определилось с выбором легких пулеметов для армии, а именно модели Прага1. Дальнейшее совершенствование конструкции Холеком проводилось до модификации Прага 1-23 (Praga I-23). Модифицированный пулемет использует выдвигающийся приклад, двуногую сошку, сменный ствол, ленточную подачу боеприпасов и прочие требования согласно с заданными ТТХ от Министерства обороны. Пулемет Прага 1-23 показал не только высокую точность стрельбы, но и точность в режиме непрерывной стрельбы до тысячи патронов (из двух стволов в течении дней было произведено 7500 выстрелов), и его точность имела не большие изменения, а так отличную живучесть и низкий износ деталей механизма пулемета. Согласно решению Министерства Обороны Чехословакии данный пулемет был принят в качестве стандартизированного образца армии.
В 1924 году модель Прага 1-24 под коробчатый магазин была заказана для войсковых испытаний в количестве 1000 штук. Но оружейный завод в Праге получивший госзаказ находится на грани банкротства, был не в состоянии производить требуемое количество пулеметов. Холек продолжавший совершенствовать свой ручной пулемет и большая часть технического персонала были вынуждены переместиться вместе заказом в Брно.

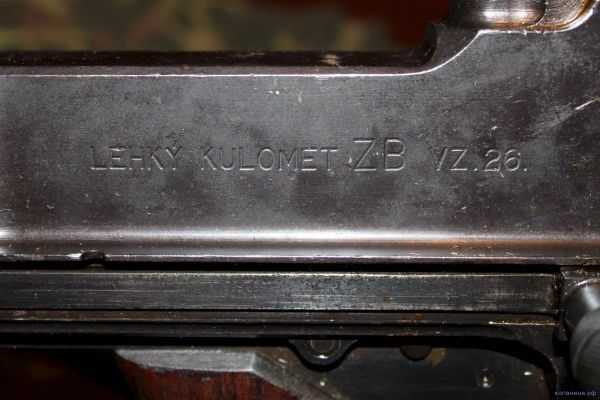

В ноябре 1925 года Пражский завод боеприпасов и Государственный Арсенал в Брно(Ceskoslovernska Zbrojovka akciová Spolecnost V Brno) подписали контрактное соглашение на совместное производство. Холек позже присоединился к Государственному Арсеналу в Брно оказывая содействие в разработке производственного плана. Выпускаемый в Праге ручной пулемет получил наименование «тип 26 Ручной пулемет» (lehky kulomet Praga vzor 26) как пулемет в 1926 году прошедший чешский отдел приемки Министерства Обороны. В том же году началось массовое производство ручного пулемета в Брно, наименованного «государственного оружейного в Брно тип 26» (Zbrojovka Brno vzor 26 ZB-26).
Пулеметы ZB-26 поступили в Чехословацкую армию на вооружение и эксплуатировались до 1938 года, то есть до немецкой оккупации Чехословакии. Государственный Арсенал экспортировал около 90 тысяч (из 120 тысяч произведенных) различных типов и модификаций пулемета ZB в Китай, Иран, Ирак, Чили, Египет, Швеция, Турция, Эфиопию, Японию и более чем в 10 стран .
Ручной пулемет ZB-26 как и любая коммерческая модель оружия эксплуатировавшийся в различных климатических условиях постоянно совершенствовался согласно отзывам и пожеланиям . Согласно изменяющимся требованиям различных заказчиков последовательно появились модели ZB-27 (улучшенная модель), ZB-30 (персидская модель), ZB-30J (югославская модель), ZB-33 (или ZGB 1933 британская модель).
В 1938 после немецкой оккупации Чехословакии, в Брно к дополнение к производству арсеналом комплектующих для единого пулемета MG-34, винтовки Kar98k (системы Маузера). Стандартизация боеприпасов по немецкому патрону 7,92мм так же положительно сказалось на снабжении вермахта Германии, а ZB-26/30 был принят на вооружение как оружие ограниченного стандарта называемое mg26/30(t). В течении Второй Мировой Войны части СС и вермахта использовали много пулеметов ZB.
Под нацистской оккупацией согласно чехословацкой отчетности с 15 марта 1939 года было произведено в общей сложности только 31204 единиц пулеметов ZB и прекращено в конце войны.
Авт. Цвершиц А.
Добавлено: 24.11.2016 11:39:11
lautlesen.livejournal.com
