Немецкие торпедные катера периода Второй мировой войны получили названия, S-Boot (Schnell Boot) или E-Boat (Enemy Boat).

Районы боевых действий шнельботов: пролив Ла-Манш, Северное море, Балтийское море, а также Средиземное и Черное моря (куда их переправляли по рекам и наземным транспортом).

Шнельботы обязаны своим внешним видом и выдающимися техническими характеристиками частной моторной яхте Oheka II, построенной в 1927 году для финансиста и мецената Отто Канна немецкой кораблестроительной компанией . Oheka II имела водоизмещение 22 тонны и развивала скорость в 34 узла. Яхта обладала поразительной мореходностью, что привлекло внимание ВМФ Военно-морской флот Германии, в результате чего в 1929 судостроительная компания получила заказ на изготовление аналогичного судна, оборудованного двумя торпедными аппаратами. Судно получило название S-1 и стало основой для всех последующих шнельботов.

Со временем дизайн шнельботов притерпевал изменения. На первых судах торпедные аппараты устанавливались прямо на палубе, подобно S-1.

Типы шнельботов:

Класс S-26 – вступили в строй в 1940 году. Длина 40м. Торпедные аппараты спрятаны внутрь корпуса.

Класс S-30

Класс S-38

Класс S-38b – с бронированным мостиком

Класс S-100 – два 20-мм пулемета и 37-мм орудие

Класс S-151

Type 700 – последний вариант конструкции с размещением торпедных аппаратов на корме и 30-мм орудия на носу. Построено 8 судов. Однако они соответствовали спецификациям класса S-100

Наиболее удачной модификацией катера является Schnellboot типа S-100, который производился с 1943 года и получил репутацию самого лучшего быстроходного катера своего времени. Класс S-100 является дальнейшим развитием модели класса S-38B. Основным отличием модели от предшественников является круглая куполообразная форма бронированной боевой рубки, прозванной "kalotte" (скуфья).

Длина кораблей класса S-100 составляла 35 метров, ширина 5,1 метра, что делало эти катера почти в 2 раза длиннее аналогичных судов противника и позволяло им действовать в неблагоприятных погодных условиях Северного моря, кроме того они были оборудованы всем необходимым для длительных походов: каютами, камбузом, гальюном.

Силовая установка S-100 состояла из трех дизельных двигателей Daimler-Benz MB 511-V по 2500 л.с., общей мощностью 7500 л.с., что позволяло кораблю развивать скорость 43,5 узла (вплоть до 48 узлов).

Летом 1945 года будущий президент США Джон Ф. Кеннеди посетил Бремен, где особое внимание уделил изучению вражеских торпедных катеров. Такой интерес Кеннеди не был случайным, ведь будущий президент во время войны сам командовал торпедным катером. В своем же дневнике Джон Ф. Кеннеди отметил, что шнельбот намного превосходил американские аналоги.

За время войны Германия потеряла более ста торпедных катеров. Суда, пережившие войну, были переданы ВМФ Военно-морской флот Советского Союза, Норвегии, Дании. Несколько кораблей было позднее возвращено Германии, где они служили в составе Бундесмарине в качестве экспериментальных кораблей.

Общие характеристики:

Длина: 34,9 м

Вес: до 120 т

Скорость 43,8 узла

Двигатели: три 20-цилиндровых 2000-сильных дизеля Daimler-Benz MB 501, позже устанавливались 2500-сильные Daimler-Benz MB 511.

Вооружение:

2 х 53,3 см торпедных аппарата. Всего судно несло 4 торпеды.

1 х 20 мм пулемет. Позже устанавливались спаренные версии пулемета.

1 х 40 мм пулемет (40 mm Bofors) устанавливался на некоторых моделях класса S38.

Также на некоторых моделях устанавливали в качестве вооружения 37 мм Flak 42 (S-100) или, в редких случаях, 20 мм Flakvierling.

Масштаб 1:72.

www.ship.bsu.by

Очередная стройка - Schnellboot S-100

Продолжая атлантическую тему в 72-м масштабе начал собирать Schnellboot (S-Boat).

О прототипе:
Еще один отменный результат немецкой инженерной мысли. Приведу цитату из книги Морозова

"Не оставляет сомнения, что в лице «шнелльбота» немецким конструкторам удалось создать отличный боевой корабль. Как ни странно, этому способ ствовал отказ от высоких скоростных показателей, и, как следствие, возможность оснастить катера дизельными двигателями. Такое решение положительно сказалось на улучшении живучести «москитов». Ни один из них не погиб от случайного возгорания, что нередко происходило в английском и американском флотах. Увеличенное водоизмещение позволило сделать конструкцию катеров весьма устойчивой к боевым повреждениям. Скользящий таранный удар эсминца, подрыв на мине или попадание 2 — 3 снарядов калибра свыше 100-мм не приводили, как правило, к неизбежной гибели катера (например, 15 марта 1942 года S-105 пришел своим ходом в базу, получив около 80 пробоин от осколков, пуль и снарядов малокалиберных пушек), хотя часто «шнелльботы» приходилось уничтожать из-за условий тактической обстановки.

Еще одной особенностью, резко выделявшей «шнелльботы» из ряда торпедных катеров других стран, стала огромная по тем временам дальность плавания — до 800 — 900 миль 30-узловым ходом (М. Уитли в своей работе «Deutsche Seestreitkraefte 1939— 1945» называет даже большую цифру—870 миль 39-узловым ходом, во что, однако, трудно поверить). Фактически германское командование даже не могло ее полностью реализовать из-за большого риска использовать катера в светлое время суток, особенно со второй половины войны.
Значительный радиус действия, не свойственные катерам того времени вытянутые круглоскулые обводы и внушительные размеры, по мнению многих, ставили германские торпедные катера в один ряд с миноносцами. С этим можно согласиться с той лишь оговоркой, что все-таки «шнелльботы» оставались торпедными, а не торпедно-артиллерийскими кораблями. Спектр решаемых ими задач был намного уже, чем у миноносцев Второй мировой войны. Проводя аналогию с современной классификацией «ракетный катер» — «малый ракетный корабль», «шнелль боты» правильнее считать малыми торпедными кораблями.

Удачной оказалась и конструкция корпуса. Полубак со встроенными торпедными аппаратами улучшал мореходные качества — «шнелльботы» сохраняли возможность использовать оружие при волнении до 4 — 5 баллов, а малая высота борта и рубки весьма существенно уменьшали силуэт. В проведенных англичанами после войны сравнительных испытаниях германских и британских катеров выяснилось, что в ночных условиях «немец» визуально замечал противника раньше.
Большие нарекания вызывало оружие самообороны — артиллерия. Не имея возможности строить параллель но с торпедными катерами их артиллерийские аналоги, как это делали англичане, немцы с конца 1941 года начали проигрывать «москитам» противника. Позднейшие попытки усилить огневую мощь «шнелльботов» до не которой степени сократили это отставание, но полностью ликвидировать его не удалось.

По части оснащения техническими средствами обнаружения германские катера также серьезно отставали от своих противников. За всю войну они так и не получили более-менее удовлетворительного малогабаритного радара. С появлением станции радиотехнической разведки «Наксос» немцы лишили врага преимущества внезапности, однако не решили проблему обнаружения целей.
Таким образом, несмотря на определенные недостатки, в целом германские торпедные катера не только соответствовали предъявляемым требованиям, но и по праву считались одними из лучших представителей своего класса времен Второй мировой войны. Британский историк Питер Смит, известный своими исследованиями боевых действий в Ла-Манше и южной час ти Северного моря, написал о «шнелльботах», что «к концу войны они оставались единственной силой, не подчинившейся британскому господству на море».

О наборе:
Набор от Revell просто замечательный, наверное один из лучших. К нему было прикуплено две доп. набора травления от Эдуарда и Griffon-на, так что теперь главное чтобы руки не подвели.

Несмотря на качество проработки деталировки производителем без косяков не обошлось.
Обтекатели выхлопных патрубков и заборных отверстий помпы пришлось переделать, так же все забортные отверстия высверлил и вставил трубки (верхняя половинка - как было в наборе)

Самое слабое место данного набора- винто-рулевую группа: пытался выправить валы винтов в трех плоскостях - ничего не получилось, пришлось менять на мет. трубку. Ну, а потом, конечно, пришлось переделывать ступицы упоров. Добавил крепеж под выходами гр. валов в соответствии с фотками.

далее началась борьба с винтами - откуда Ревелл взял такую форму просто непонятно.

сначала пытался исправить те, что в наборе обтачивая и изгибая - нифига не получалось - пришлось лопасти точить из остатков толстой травленки

на данный момент все вместе это выглядит вот так

navydiver.livejournal.com

schnellboot s-100



Главная

Поиск:

Loading...


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА


Денди Купить| Dendy Купить игровую приставку

ПАРТНЁРЫ


Сообщество


schnellboot s-100 .

FULL VIDEO BUILD REVELL Schnellboot S-100

Нажми для просмотра
Schnellboot S-100 Class German Fast Attack Craft Model Kit in 1:72 scale by Revell. For more details about kits, tools and paints ...



Тэги:

Schnellboot - german S boat in action

Нажми для просмотра
Documentary shooting of times of the Second World War. Music Hammerfell. Glory to the Brave.



Тэги:

War Thunder - Торпедный катер Schnellboot S-100

Нажми для просмотра
Продолжая обсуждать представле нные в онлайн-экш не War Thunder корабли, мы предлагаем вам рассмотрет ь еще одно...



Тэги:

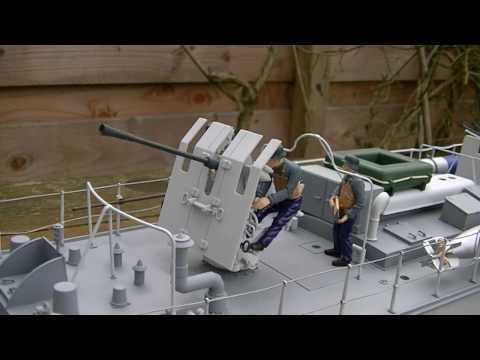

Details on my Italeri Schnellboat S 100

Нажми для просмотра
Here some detail shots from my self build Schnellboat which I hope to sail very soon again.



Тэги:

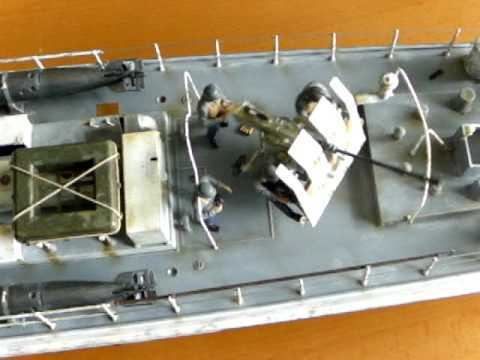

Schnellboot 1/35

Нажми для просмотра
Almost finished Italery Schnellboot S100. It has been converted to RC, powered by 3 speed 400 engines. I hope to make action ...



Тэги:

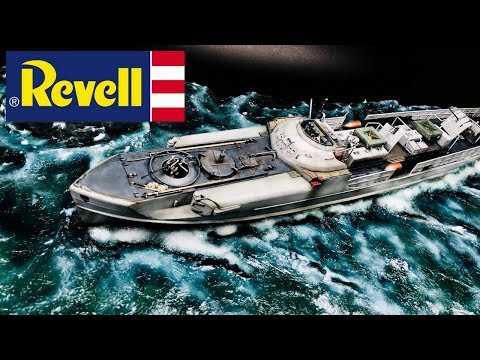

Revell S-100 Schnellboot water diorama by Danny Crossman

Нажми для просмотра
1/72 Revell Schnellboot (E-Boat) built by Danny Crossman in polyester resin water diorama. Resin is from Castin' Craft and ...



Тэги:

Italeri Schnellboot in 1:35

Нажми для просмотра
Schnellboot der ehemaligen deutschen Kriegsmarine, hier als Modell von Italeri in 1:35.



Тэги:

KRIEGSMARINE - SCHNELLBOOT S.100 (War Thunder Naval Forces)

Нажми для просмотра
ϟ -Want Free GE? download the APP - KRIEGSMARINE - SCHNELLBOOT S.100 (War Thunder Naval Forces) ...



Тэги:

1/35 RC Schnellboot S-100 in detail

Нажми для просмотра
1/35 RC Schnellboot S-100 by MJSiuta Music: Running by Peter Biedermann ()



Тэги:

Kit review: Revell S-100 Schnellboot in 1/72 scale

Нажми для просмотра
For English subtitles please click on the "CC" button. Inspired by our fellow Youtuber qdc748a, who made a PT-109 boat recently, ...



Тэги:

Schnellboote Clip 1944

Нажми для просмотра
For readers of CanKiwi2's "Alternative Finland" website () and CanKiwi2s Finnish Winter War ...



Тэги:

S 100 Schnellboot 1/35 mit Lürssen u.a.

Нажми для просмотра
Vorstellung einiger RC-Komponenten (Torpedo-Doors, 3,7 + 2cm Flak, Lürssen) des Modellbausatzes S 100 von Italeri.



Тэги:

Schnellboot typ s-100 italeri

Нажми для просмотра
Appena terminata. Spero che vi piaccia.



Тэги:

Schnellboot S-100 skala 1:35

Нажми для просмотра
Wykonany przez Balroga ! Cacko !



Тэги:

Schenllboot S-100 RC

Нажми для просмотра
Montagem do Kit da Italeri, escala 1/35 da lancha torpedeira alemã schnellboot S-100. Converti o kit para Rc ou Rádio Controle.



Тэги:

CMK F72158 Flying bridge crew Schnellboot S-100 3 figures 1/72

Нажми для просмотра
Набор фигурок для немецкого торпедного катера в маcштабе 1/72От чешской фирмы СМК.Это видео без звука. Мини-...



Тэги:

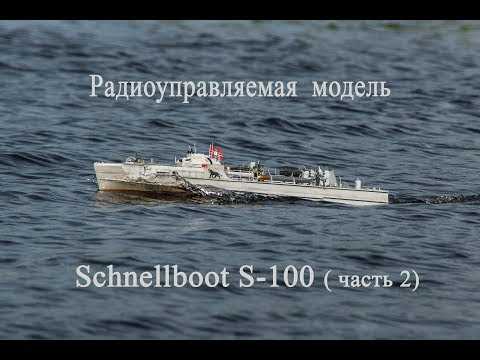

Радиоуправляемая модель Schnellboot S-100( часть 2)
